Hi-FLEXi seria G+ Ulepszona technologia. Szeroki zakres eksploatacyjny. Linia produktów

Transkrypt

1 Ulepszona technologia Zastosowanie całkowicie nowej, wysokociśnieniowej sprężarki typu scroll, wysokiej wydajności silnika, optymalizacja płyt zaworowych i optymalnego zarządzania zasilaniem, itp., pozwoliła na znaczne zwiększenie ogólnej efektywności i wydajności sprężarki w różnych warunkach. Komora wysokiego ciśnienia Zabezpieczenie przed zbyt dużym ciśnieniem Filtr oleju Wylot Technologia asymetrycznej spirali Wewnętrzny przewód separacji oleju Wytrzymałe łożysko toczne Osłona bezczujnikowa Osłona miski olejowej Nowe, scentralizowane uzwojenie stojanu Opatentowany przez Hitachi wirnik silnika wykorzystujący magnesy neodymowe Wysokiej jakości osłona Czyszczenie kompresyjne Silnik jest źródłem mocy kompresora. Seria kompresorów wykorzystanych w Hi-FLEXi G+ wyposażona jest w nowy silnik DC (z uzwojeniem scentralizowanym) który poprawia wydajność kompresora przy częstotliwości Hz, z którą kompresor pracuje. Wirnik silnika sprężarki nowego typu wykorzystuje najnowszą 6-stopniową strukturę wysokostrumieniowego magnesu neodymowego, a zoptymalizowany kształt wirnika i jego konstrukcja pozwoliły na bardziej efektywną regulację prędkości obrotowej. Oryginalny Najnowszy Szeroki zakres eksploatacyjny Serię Hi-FLEXi G+ charakteryzuje szeroki temperaturowy zakres pracy z dolnym limitem dla trybu ogrzewania -200C WB. Pozwala to na osiągnięcie wysokiej efektywności grzewczej w okresie zimowym. -20 WB WB Dostępny zakres eksploatacyjny w trybie grzania -5 DB +48 DB Dostępny zakres eksploatacyjny w trybie chłodzenia 66 I

2 Konstrukcja zapewniająca podwyższony poziom sprężu ESP Max. 85 Pa Max. 85 Pa Wentylator zasilany silnikiem stałoprądowym o dużej wydajności. Zastosowanie wysoko-wydajnego śmigła wentylatora obniża zużycie prądu przez silnik. Wentylatory osiągają wiodący w branży poziom sprężu wynoszący 85 Pa. Maksymalne ciśnienie statyczne jednostek zewnętrznych sięga do 85 Pa i jest odpowiednie do montażu warstwowego jak i centralnego. Im wyższe ciśnienie statyczne i większy dystans dostaw powietrza jednostek zewnętrznych tym płynniejsza cyrkulacja powietrza co rozwiązuje problem rozproszenia ciepła wytwarzanego przez jednostki. Jednostki zewnętrzne z wysokim ciśnieniem statycznym dobrze pracują w trudnych warunkach środowiskowych. Jednostki są dostępne w wersji umożliwiającej ukrytą instalację zewnętrzną w wersji z osłoniętym skraplaczem. Instalacja warstwami, elastycznie dopasowana do wysokich budynków W przypadku wysokościowców, na każdym piętrze można pozostawić miejsce na maszynownię. Stosując kolano wentylacyjne oraz krótki odcinek przewodu wentylacyjnego podpiętego do elementu ściany ażurowej, możemy zamontować agregat wewnątrz pomieszczenia i uniknąć mieszania się powietrza wywiewanego z wymiennika z powietrzem nawiewanym. Temperatura Schemat przepływów powietrza Sposób podpięcia agregatu do ściany ażurowej Widok fragmentu ściany ażurowej 67

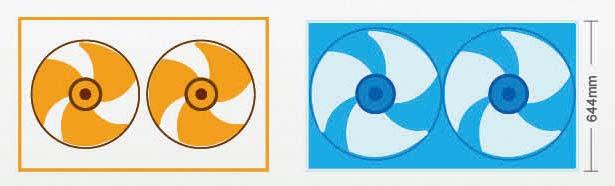

3 NOWOŚĆ Zastosowany przewód ssący powietrza PP zapewnia bezpieczeństwo działania wewnętrznego rdzenia Połączenie zintegrowanej stalowej pokrywy i stalowej siatki ochronnej pozwala na zastosowanie przewodu ssącego powietrza PP z zachowaniem jego wydajności. Takie rozwiązanie pozwala chronić istotne elementy (np. wiatraki) przed uszkodzeniami, gdy urządzenie spadnie z dużych wysokości. Mocny wspornik silnika zapewnia stabilną i cichą pracę przy niskiej amplitudzie Wysoka i mocna rama wewnętrzna Zintegrowany panel boczny wysokiej jakości zmniejsza wibrację i hałas. W porównaniu do formy łączącej stojącą kolumnę z siatką, seria Hi-FLEXi G+ jest wyposażona w wysokiej jakości panele boczne, które zwiększają obszar przepływu powietrza i redukują zarówno hałas jak i wibrację podczas pracy urządzenia. Podwójnie i powiększone wentylatory osiowe Seria Hi-FLEXi G+ jest wyposażona w dwa duże wentylatory osiowe o średnicy 644 mm każdy (w dotychczasowych modelach 540 mm). Zwiększa to przepływ powietrza poprawiając jego wymianę i obniża poziom hałasu podczas pracy. Lepsza wydajność Seria Hi-FLEXi G+ wykorzystuje nową strukturę i zaawansowaną technologię, umożliwiając kombinację jednostek o wysokiej wydajności 8HP 10HP 12HP 14HP 16HP 18HP 20HP 22HP EER 4,48 4,03 3,87 3,77 3,57 3,48 3,41 3,06 COP 4,72 4,47 4,27 4,41 4, ,84 3,61 68 I

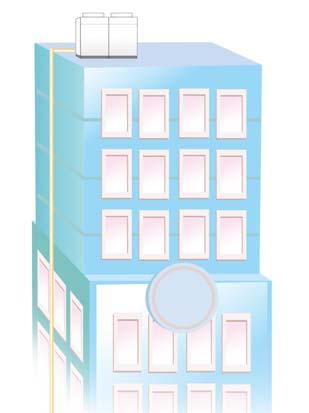

4 Bardzo duża elastyczność w projektowaniu i instalowaniu Maksymalna długość rurociągu (od ODU do najdalszej IDU): 190 m Maksymalna łączna długość orurowania: 1000 m najwyższej i najniższej jednostki wewnętrznej: 30 m jednostek wewnętrznych względem jednostki zewnętrznej: 70 m (w przypadku gdy jednostka zewnętrzna jest wyżej od wewnętrznych) jednostek wewnętrznych względem jednostki zewnętrznej: 90 m (w przypadku gdy jednostka zewnętrzna jest niżej od wewnętrznych) Uwaga: Zalecane przewyższenie ODU względem IDU: 50 m, jeśli ODU jest wyżej niż IDU; 40 m, jeśli ODU jest niżej niż IDU. Gdyby spodziewane przewyższenie miało przekraczać ww. wartości zalecane, prosimy skontaktować się z naszym działem technicznym. Maks. długość orurowania: 190 m Sumaryczna długość całego orurowania w instalacji: 1000 m Maks. przewyższenie jednostek ODU względem IDU: 70 m Odcinek od 1-ego trójnika do jednostki IDU: 90 m lub mniej Maks. wzajemne przewyższenie jednostek IDU: 30 m Długie instalacje rurowe 69

5 14/10/12HP Hi-FLEXi seria G+ [HP] 8HP 10HP 12HP 14HP AC 3f V / 50 Hz 76UKSNA 96UKSNA 114UKSNA 136UKSTA AC 1f 220 V / 60 Hz 76U8SNA 96U8SNA 114U8SNA 136U8STA [kw] 22,4 28,0 33,5 40,0 [kbtu/h] 76,5 95,6 114,3 136,5 Moc pobierana [kw] 5,00 6,95 8,66 10,61 EER 4,48 4,03 3,87 3,77 [kw] 25,0 31,5 37,5 45,0 [kbtu/h] 85,3 107,5 128,0 153,5 Moc pobierana [kw] 5,30 7,05 8,78 10,20 COP 4,72 4,47 4,27 4,41 Przepływ powietrza [m3/h] Wymiary zewnętrzne [mm] Wymiary transportowe [mm] Ciężar własny [kg] Ciężar całkowity [kg] Liczba sprężarek Ilość wentylatorów skraplacza Instalacja rurowa obiegu Średnica rury gazowej [mm] 19,05 22,2 25,4 25,4 Średnica rury cieczowej [mm] 9,53 9,53 12,7 12,7 Maks. liczba podłączanych IDU Maks. długość orurowania [m] Poziom ciśnienia akustycznego ODU względem IDU [m] 70 (90) 70 (90) 70 (90) 70 (90) IDU względem IDU [m] [db(a)] Chłodzenie [ C] DB Grzanie [ C] WB , , , ,5 70 I

6 16/18HP 20/22HP Hi-FLEXi seria G+ [HP] 16HP 18HP 20HP 22HP AC 3f V / 50 Hz 154UKSTA 170UKSTA 190UKS1A 212UKS1A AC 1f 220 V / 60 Hz 154U8STA 170U8STA 190U8S1A 212U8S1A [kw] 45,0 50,0 56,0 61,5 [kbtu/h] 153,5 170,6 190,8 209,9 Moc pobierana [kw] 12,61 14,37 16,42 20,10 EER 3,57 3,48 3,41 3,06 [kw] 50,0 56,0 63,0 69,0 [kbtu/h] 170,6 191,1 213,3 235,5 Moc pobierana [kw] 12,29 13,97 16,41 19,11 COP 4,07 4,01 3,84 3,61 Przepływ powietrza [m3/h] Wymiary zewnętrzne [mm] Wymiary transportowe [mm] Ciężar własny [kg] Ciężar całkowity [kg] Liczba sprężarek Ilość wentylatorów skraplacza Instalacja rurowa obiegu Średnica rury gazowej [mm] 28,6 28,6 28,6 28,6 Średnica rury cieczowej [mm] 12,7 15,88 15,88 15,88 Maks. liczba podłączanych IDU Maks. długość orurowania [m] Poziom ciśnienia akustycznego ODU względem IDU [m] 70 (90) 70 (90) 70 (90) 70 (90) IDU względem IDU [m] [db(a)] Chłodzenie [ C] DB Grzanie [ C] WB , , , ,5 71

7 24/26/28/30/32/34HP Hi-FLEXi seria G+ [HP] 24HP 26HP 28HP 30HP 32HP 34HP Kombinacja AC 3f V / 50 Hz 232UKSZA 250UKSZA 268UKSZA 287UKSZA 306UKSZA 324UKSZA AC 1f 220 V / 60 Hz 232U8SZA 250U8SZA 268U8SZA 287U8SZA 306U8SZA 324U8SZA 96U* 114U* 114* 96U* 114U* 154U* 136* 136U* 154* 190U* 190U* 170U* [kw] 68,0 73,0 78,5 84,0 89,5 95 [kbtu/h] 232,0 250,8 267,9 286,7 305,5 324,1 Moc pobierana [kw] 17,56 19,27 21,26 23,37 25,08 26,97 EER 3,87 3,79 3,69 3,59 3,57 3,52 [kw] 76,5 82,5 87,5 94,5 100,5 106 [kbtu/h] 261,0 281,5 298,6 288, ,7 Moc pobierana [kw] 17,25 18,99 21,07 23,45 25,19 26,25 COP 4,43 4,35 4,15 4,03 3,99 4,04 Przepływ powietrza [m3/h] Wymiary zewnętrzne [mm] 1730 ( ) ( ) ( ) 750 Wymiary transportowe [mm] 1930 ( ) ( ) ( ) 790 Ciężar własny [kg] Ciężar całkowity [kg] Liczba sprężarek Ilość wentylatorów skraplacza Instalacja rurowa obiegu Średnica rury gazowej [mm] 28,6 31,75 31,75 31,75 31,75 38,1 Średnica rury cieczowej [mm] 15,88 19,05 19,05 19,05 19,05 19,05 Maks. liczba podłączanych IDU Maks. długość orurowania [m] Poziom ciśnienia akustycznego ODU względem IDU [m] 70 (90) 70 (90) 70 (90) 70 (90) 70 (90) 70 (90) IDU względem IDU [m] [db(a)] Chłodzenie [ C] DB Grzanie [ C] WB , , , , , ,5 72 I

8 36/38/40/42/44HP Hi-FLEXi seria G+ [HP] 36HP 38HP 40HP 42HP 44HP Kombinacja AC 3f V / 50 Hz 340UKSZA 364UKSZA 382UKSZA 398UKSZA 420UKSZA AC 1f 220 V / 60 Hz 340U8SZA 364U8SZA 382U8SZA 398U8SZA 420U8SZA 170U* 154U* 190* 190U* 212U* 170U* 212U* 190* 212U* 212U* [kw] , ,5 123 [kbtu/h] 341,2 363,5 382,3 401,0 419,8 Moc pobierana [kw] 28,74 32,70 32,84 36,52 40,20 EER 3,48 3,26 3,41 3,22 3,06 [kw] 112,0 119,0 126,0 132,0 138,0 [kbtu/h] 382,2 406,1 430,0 450,5 471,0 Moc pobierana [kw] 27,93 31,40 32,81 35,5 38,23 COP 4,01 3,79 3,84 3,72 3,61 Przepływ powietrza [m3/h] Wymiary zewnętrzne Wymiary transportowe [mm] [mm] 1730 ( ) ( ) ( ) ( ) ( ) ( ) 790 Ciężar własny [kg] Ciężar całkowity [kg] Liczba sprężarek Ilość wentylatorów skraplacza Instalacja rurowa obiegu Średnica rury gazowej [mm] 38,1 38,1 38,1 38,1 38,1 Średnica rury cieczowej [mm] 19,05 19,05 19,05 19,05 19,05 Maks. liczba podłączanych IDU Maks. długość orurowania [m] Poziom ciśnienia akustycznego ODU względem IDU [m] 70 (90) 70 (90) 70 (90) 70 (90) 70 (90) IDU względem IDU [m] [db(a)] Chłodzenie [ C] DB Grzanie [ C] WB , , , , ,5 73

9 46/48/50/52/54HP Hi-FLEXi seria G+ [HP] 46HP 48HP 50HP 52HP 54HP Kombinacja AC 3f V / 50 Hz 438UKSZA 454UKSZA 476UKSZA 494UKSZA 510UKSZA AC 1f 220 V / 60 Hz 438U8SZA 454U8SZA 476U8SZA 494U8SZA 510U8SZA 114U* 114U* 114U* 114U* 170U* 154U* 170U* 154U* 170U* 170U* 170U* 170U* 212U* 212U* 170U* [kw] 128,5 133, ,0 150 [kbtu/h] 438,6 455,6 477,8 494,9 511,9 Moc pobierana [kw] 35,63 37,39 41,36 43,12 43,10 EER 3,61 3,57 3,38 3,36 3,48 [kw] 143,5 149,5 156,5 162,5 168,0 [kbtu/h] 489,8 510,2 534,1 554,6 573,4 Moc pobierana [kw] 35,03 36,71 40,2 41,86 41,90 COP 4,10 4,07 3,89 3,88 4,01 Przepływ powietrza [m3/h] Wymiary zewnętrzne [mm] 1730 ( ) ( ) ( ) 750 Wymiary transportowe [mm] 1930 ( ) ( ) ( ) 790 Ciężar własny [kg] Ciężar całkowity [kg] Liczba sprężarek Ilość wentylatorów skraplacza Instalacja rurowa obiegu Średnica rury gazowej [mm] 41,3 41,3 41,3 41,3 41,3 Średnica rury cieczowej [mm] 22,2 22,2 22,2 22,2 22,2 Maks, liczba podłączanych IDU Maks, długość orurowania [m] Poziom ciśnienia akustycznego ODU względem IDU [m] 70 (90) 70 (90) 70 (90) 70 (90) 70 (90) IDU względem IDU [m] [db(a)] Chłodzenie [ C] DB Grzanie [ C] WB , , , , ,5 gdzie: IDU - jednostka wewnętrzna; ODU - jednostka zewnętrzna; DB - tsuchy; WB - tmokry, 74 I

10 56/58/60/62/64/66HP Hi-FLEXi seria G+ [HP] 56HP 58HP 60HP 62HP 64HP 66HP Kombinacja AC 3f V / 50 Hz 534UKSZA 551UKSZA 572UKSZA 590UKSZA 611UKSZA 630UKSZA AC 1f 220 V / 60 Hz 534U8SZA 551U8SZA 572U8SZA 590U8SZA 611U8SZA 630U8SZA 154U* 170U* 170U* 170U* 190U* 212U* 170U* 170U* 190U* 212U* 212U* 212U* 212U* 212U* 212U* 212U* 212U* 212U* [kw] 156,5 161,5 167, ,5 [kbtu/h] 534,1 551,2 571,7 590,4 610,9 629,7 Moc pobierana [kw] 47,07 48,83 50,89 54,56 56,62 60,29 EER 3,32 3,31 3,29 3,17 3,16 3,06 [kw] 175,0 181,0 188,0 194,0 201,0 207,0 [kbtu/h] 597,3 617,7 641,6 662,1 686,0 706,5 Moc pobierana [kw] 45,36 47,04 49,48 52,19 54,63 57,34 COP 3,86 3,85 3,80 3,72 3,68 3,61 Przepływ powietrza [m3/h] Wymiary zewnętrzne [mm] 1730 ( ) ( ) ( ) 750 Wymiary transportowe [mm] 1930 ( ) ( ) ( ) 790 Ciężar własny [kg] Ciężar całkowity [kg] Liczba sprężarek Ilość wentylatorów skraplacza Instalacja rurowa obiegu Średnica rury gazowej [mm] 41,3 44,5 44,5 44,5 44,5 44,5 Średnica rury cieczowej [mm] 22,2 22,2 22,2 22,2 22,2 22,2 Maks. liczba podłączanych IDU Maks. długość orurowania [m] Poziom ciśnienia akustycznego ODU względem IDU [m] 70 (90) 70 (90) 70 (90) 70 (90) 70 (90) 70 (90) IDU względem IDU [m] [db(a)] Chłodzenie [ C] DB Grzanie [ C] WB , , , , , ,5 75

11 68/70/72/74/76HP Hi-FLEXi seria G+ [HP] 68HP 70HP 72HP 74HP 76HP 76HP Kombinacja AC 3f V / 50 Hz 649UKSZA 666UKSZA 688UKSZA 705UKSZA 722UKSZA 742UKSZA AC 1f 220 V / 60 Hz 649U8SZA 666U8SZA 688U8SZA 705U8SZA 722U8SZA 742U8SZA 114U* 114U* 114U* 114U* 170U* 170U* 154U* 170U* 154U* 170U* 170U* 170U* 170U* 170U* 212U* 212U* 170U* 190U* 212U* 212U* 212U* 212U* 212U* 212U* [kw] ,5 206,5 211,5 217,5 [kbtu/h] 648,5 665,5 687,7 704,8 721,8 742,3 Moc pobierana [kw] 55,73 57,49 61,46 63,22 63,20 65,26 EER 3,41 3,39 3,28 3,27 3,35 3,33 [kw] 212,5 218,5 225,5 231,5 237,0 244,0 [kbtu/h] 725,3 745,7 769,6 790,1 808,9 832,8 Moc pobierana [kw] 54,15 55,83 59,29 60,97 61,01 63,45 COP 3,92 3,91 3,80 3,80 3,88 3,85 Przepływ powietrza [m3/h] Wymiary zewnętrzne Wymiary transportowe [mm] [mm] 1730 ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) 790 Ciężar własny [kg] Ciężar całkowity [kg] Liczba sprężarek Ilość wentylatorów skraplacza Instalacja rurowa obiegu Średnica rury gazowej [mm] 50,8 50,8 50,8 50,8 50,8 50,8 Średnica rury cieczowej [mm] 25,4 25,4 25,4 25,4 25,4 25,4 Maks. liczba podłączanych IDU Maks. długość orurowania [m] ODU względem IDU [m] 70 (90) 70 (90) 70 (90) 70 (90) 70 (90) 70 (90) IDU względem IDU [m] Poziom ciśnienia akustycznego [db(a)] Chłodzenie [ C] DB Grzanie [ C] WB , , , , , ,5 76 I

12 80/82/84/86/88HP Hi-FLEXi seria G+ [HP] 80HP 82HP 84HP 86HP 88HP Kombinacja AC 3f V / 50 Hz 761UKSZA 782UKSZA 800UKSZA 821UKSZA 840UKSZA AC 1f 220 V / 60 Hz 761U8SZA 782U8SZA 800U8SZA 821U8SZA 840U8SZA 170U* 170U* 170U* 190U* 212U* 170U* 190U* 212U* 212U* 212U* 212U* 212U* 212U* 212U* 212U* 212U* 212U* 212U* 212U* 212U* [kw] ,5 240,5 246 [kbtu/h] 761,1 781,6 800,3 820,8 839,6 Moc pobierana [kw] 68,93 70,99 74,66 76,72 80,39 EER 3,24 3,23 3,14 3,13 3,06 [kw] 250,0 257,0 263,0 270,0 276,0 [kbtu/h] 853,2 877,1 897,6 921,5 942,0 Moc pobierana [kw] 66,16 68,60 71,31 73,75 76,45 COP 3,78 3,75 3,69 3,66 3,61 Przepływ powietrza [m3/h] Wymiary zewnętrzne [mm] 1730 ( ) ( ) ( ) 750 Wymiary transportowe [mm] 1930 ( ) ( ) ( ) 790 Ciężar własny [kg] Ciężar całkowity [kg] Liczba sprężarek Ilość wentylatorów skraplacza Instalacja rurowa obiegu Średnica rury gazowej [mm] 50,8 50,8 50,8 50,8 50,8 Średnica rury cieczowej [mm] 25,4 25,4 25,4 25,4 25,4 Maks. liczba podłączanych IDU Maks. długość orurowania [m] ODU względem IDU [m] 70 (90) 70 (90) 70 (90) 70 (90) 70 (90) IDU względem IDU [m] Poziom ciśnienia akustycznego [db(a)] Chłodzenie [ C] DB Grzanie [ C] WB , , , , ,5 77
