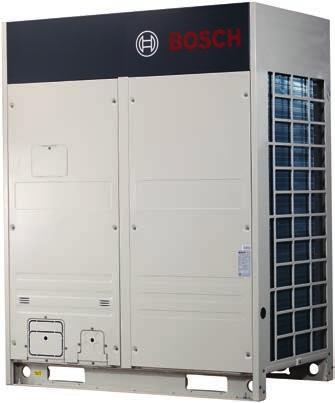

1 Seria SDCI 27 Seria SDCI Jednostki zewnętrzne SDCI osiągają najwyższą na świecie moc 72 HP przy jednoczesnym zachowaniu najwyższej energooszczędności chłodzenia i ogrzewania na rynku. Obsługuje niespotykaną długość orurowania 1000 m oraz dłuższą różnicę poziomów równą 110 m, co czyni je idealnymi do dużych budynków oraz wysokościowców do szerokiej gamy zastosowań.

2 28 Seria SDCI Tabela zalecanych kombinacji Model Liczba jednostek zewnętrznych Liczba kompresorów Kombinacja jednostek zewnętrznych Maksymalna liczba jednostek wewnętrznych możliwych do połączenia Moc (kw) 8 HP 10 HP 12 HP 14 HP 16 HP 18 HP Chłodzenie Ogrzewanie 8 HP , HP ,5 12 HP ,5 37,5 14 HP HP HP HP HP , HP ,5 26 HP ,5 28 HP ,5 30 HP HP HP HP HP HP ,5 42 HP HP ,5 46 HP ,5 48 HP HP HP HP HP HP ,5 60 HP ,5 62 HP ,5 64 HP ,5 66 HP HP HP HP Uwagi: Moce podano dla następujących warunków: Chłodzenie: Temperatura wewnętrzna 27 C DB/19 C WB; Temperatura zewnętrzna 35 C DB/24 C WB. Ogrzewanie: Temperatura wewnętrzna 20 C DB/15 C WB; Temperatura zewnętrzna 7 C DB/6 C WB. Długość orurowania: Długość orurowania wynosi 7,5 m, różnica poziomów wynosi zero Powyższe kombinacje modeli zawierają modele zalecane fabrycznie.

3 Seria SDCI 29 Cechy Szerokie zastosowanie Szeroka gama jednostek zewnętrznych Moc jednostek zewnętrznych wynosi od 8 do 72 HP w odstępach co 2 HP. Jeden układ chłodzenia mogą tworzyć maksymalnie 64 jednostki wewnętrzne o mocy do 130% mocy całkowitej jednostek zewnętrznych. 8, 10 HP 12, 14, 16 HP 18 HP 20, 22, 24, 26, 28, 30, 32, 34, 36 HP 38, 40, 42, 44, 46, 48, 50, 52, 54 HP 56, 58, 60, 62, 64, 66, 68, 70, 72 HP Duża liczba jednostek zewnętrznych z możliwością wzajemnych połączeń Duża liczba jednostek z możliwością łączenia jest odpowiednia do dużych budynków i projektów. Liczba jednostek wewnętrznych z możliwością łączenia HP 10HP 20 12HP 14HP 26 16HP 18HP 33 20HP 22HP 39 24HP 26HP 46 28HP 30HP 53 32HP 34HP 59 36HP 38HP 64 40HP 42HP 44HP 46HP 48HP 50HP 52HP 54HP 56HP 58HP 60HP 62HP 64HP 66HP 68HP 70HP 72HP

4 34 Seria SDCI Jednostka zewnętrzna Dane techniczne SDCI Series Model SDCI 8/25-3 SDCI 10/28-3 SDCI 12/33-3 Zasilanie elektryczne V/Ph/Hz /3/50 Chłodzenie Ogrzewanie Jednostka wewnętrzna z możliwością wzajemnych połączeń Moc kw 25,2 28,0 33,5 Moc wejściowa kw 5,88 7,05 8,79 EER kw/kw 4,29 3,89 3,81 Moc kw 27 31,5 37,5 Moc wejściowa kw 6,15 7,55 8,99 COP kw/kw 4,39 4,17 4,17 Moc całkowita % Maks. liczba jedn Poziom ciśnienia akustycznego db(a) Złącza rurek Silnik wentylatora Kompresor z falownikiem stałoprądowym Chłodziwo Ciśnienie projektowe (wysokie/niskie) Wymiary netto Wielkość opakowania Rurka na ciecz mm Ф9,53 Ф9,53 Ф12,7 Rurka gazowa mm Ф22,2 Ф22,2 Ф25,4 Rurka wyrównawcza oleju mm Ф6 Ф6 Ф6 Typ DC DC DC Liczba sztuk Współczynnik przepływu powietrza m³/h Moc silnika W ESP Pa 0 20 (domyślnie) 0 20 (domyślnie) 0 20 (domyślnie) Pa (dostrojenie) (dostrojenie) (dostrojenie) Liczba sztuk Moc kw 31,59 31,59 31,59+11,80 Ogrzewacz skrzyni korbowej W 27,6 2 27,6 2 27,6 4 Typ oleju FVC68D FVC68D FVC68D Ilość oleju ml Typ R-410A R-410A R-410A Napełnienie fabryczne kg MPa 4,4/2,6 4,4/2,6 4,4/2,6 mm mm Masa netto kg Masa brutto kg Zakres temperatur roboczych Chłodzenie C Ogrzewanie C Uwagi: Moce podano dla następujących warunków: Chłodzenie: Temperatura wewnętrzna 27 C DB/19 C WB; Temperatura zewnętrzna 35 C DB/24 C WB. Ogrzewanie: Temperatura wewnętrzna 20 C DB/15 C WB; Temperatura zewnętrzna 7 C DB/6 C WB. Długość orurowania: Długość orurowania wynosi 7,5 m, różnica poziomów wynosi zero. Średnica orurowania złączy pod warunkiem, że całkowita równoważna długość cieczy musi być mniejsza niż 90 m. Gdy całkowita równoważna długość cieczy przekracza 90 m, proszę sprawdzić instrukcję techniczną w celu wybrania średnicy orurowania. Wartości poziomu hałasu są mierzone w pomieszczeniu częściowo dźwiękoszczelnym, w odległości 1 m od jednostki oraz na wysokości 1,3 m od podłoża.

5 Seria SDCI 35 Jednostka zewnętrzna Dane techniczne SDCI Series Model SDCI 14/40-3 SDCI 16/45-3 SDCI 18/50-3 Zasilanie elektryczne V/Ph/Hz /3/50 Chłodzenie Ogrzewanie Jednostka wewnętrzna z możliwością wzajemnych połączeń Moc kw 40,0 45,0 50,0 Moc wejściowa kw 11,30 13,25 14,79 EER kw/kw 3,54 3,40 3,38 Moc kw 45,0 50,0 56,0 Moc wejściowa kw 11,19 12,79 14,40 COP kw/kw 4,02 3,91 3,89 Moc całkowita % Maks. liczba jedn Poziom ciśnienia akustycznego db(a) Złącza rurek Silnik wentylatora Kompresor z falownikiem stałoprądowym Chłodziwo Ciśnienie konstrukcyjne (wysokie/niskie) Wymiary netto Wielkość opakowania Rurka na ciecz mm Ф12,7 Ф12,7 Ф15,9 Rurka gazowa mm Ф25,4 Ф28,6 Ф28,6 Rurka wyrównawcza oleju mm Ф6 Ф6 Ф6 Typ DC DC DC Liczba sztuk Współczynnik przepływu powietrza m³/h Moc silnika W ESP Pa 0 20 (domyślnie) 0 20 (domyślnie) 0 20 (domyślnie) Pa (dostrojenie) (dostrojenie) (dostrojenie) Liczba sztuk Moc kw 31,59+11,80 31,59+11,80 31,59+11,80 Ogrzewacz skrzyni korbowej W 27,6 4 27,6 4 27,6 4 Typ oleju FVC68D FVC68D FVC68D Ilość oleju ml Typ R-410A R-410A R-410A Napełnienie fabryczne kg MPa 4,4/2,6 4,4/2,6 4,4/2,6 mm mm Masa netto kg Masa brutto kg Zakres temperatur roboczych Chłodzenie C Ogrzewanie C Uwagi: Moce podano dla następujących warunków: Chłodzenie: Temperatura wewnętrzna 27 C DB/19 C WB; Temperatura zewnętrzna 35 C DB/24 C WB. Ogrzewanie: Temperatura wewnętrzna 20 C DB/15 C WB; Temperatura zewnętrzna 7 C DB/6 C WB; Długość orurowania: długość orurowania wynosi 7,5 m, różnica poziomów wynosi zero. Średnica orurowania złączy pod warunkiem, że całkowita równoważna długość cieczy musi być mniejsza niż 90 m. Gdy całkowita równoważna długość cieczy przekracza 90 m, proszę sprawdzić instrukcję techniczną w celu wybrania średnicy orurowania. Wartości poziomu hałasu są mierzone w pomieszczeniu częściowo dźwiękoszczelnym, w odległości 1 m od jednostki oraz na wysokości 1,3 m od podłoża.

6 36 Seria SDCI Wymiary Wymiary obudowy 8, 10 KM Jednostka: mm 12, 14, 16, 18 KM Jednostka: mm Wymiary montażu Umiejscowienie śrub Śruba rozporowa Gumowa mata przeciwwstrząsowa Trwałe podłoże lub dach Podstawa betonowa h= Otwór podłużny 15x23
