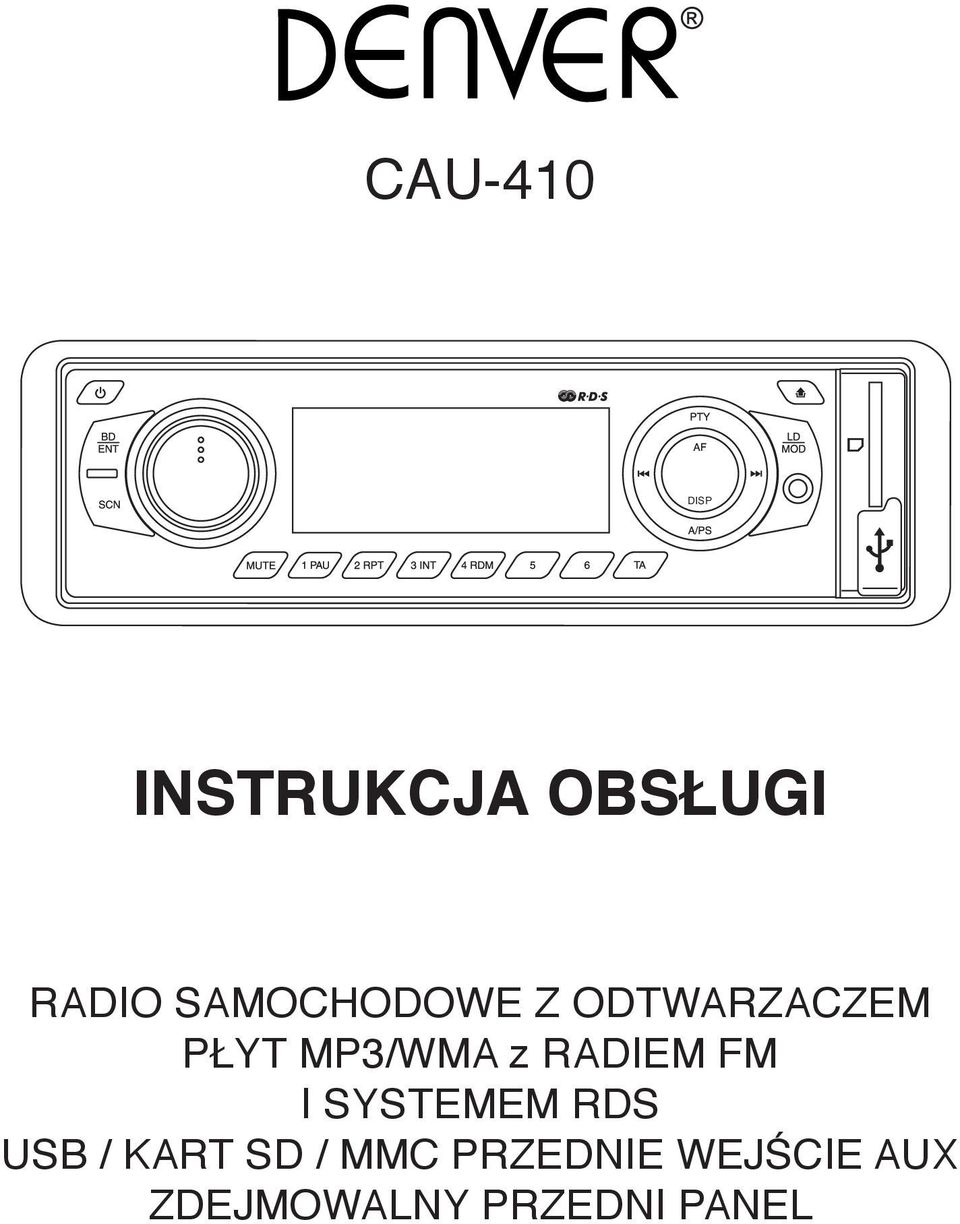

CAU-410 DISP INSTRUKCJA OBSŁUGI DISP RADIO SAMOCHODOWE Z ODTWARZACZEM I SYSTEMEM RDS 4 (1-6) ZDEJMOWALNY PRZEDNI PANEL RESET

Transkrypt

1 CAU INSTRUKCJA OBSŁUGI RADIO SAMOCHODOWE Z ODTWARZACZEM 13 PŁYT MP3/WMA z 21RADIEM FM I SYSTEMEM RDS 4 (1-6) USB / KART SD / MMC Przednie wejście Aux ZDEJMOWALNY PRZEDNI PANEL RESET 26 27

2 POŁOŻENIE ELEMENTÓW STEROWANIA ORAZ CZĘŚCI (1-6) D 1. PRZYCISK WŁĄCZENIA/ WYŁĄCZNIE ZASILANIA ( ) 2. PRZYCISK WYBORU FUNKCJI: KONTROLA BASÓW/DYSZKANTU/BALANSU/ZANIKANIA/ POCZĄTKOWEGO POZIOMU GŁOŚNOŚCI/CT/GŁOŚ. TA/EON/DSP 3. PRZYCISK GŁOŚ. W GÓRĘ/GŁOŚ. W DÓŁ: KONTROLA BASÓW/DYSZKANTU/BALANSU/ ZANIKANIA/POCZĄTKOWEGO POZIOMU 10GŁOŚNOŚCI/CT/GŁOŚ TA/EON/DSP RESET 4. WSTĘPNIE USTAWIONE STACJE RADIOWE (1,2,3,4,5,6) 5. FUNKCJA AF (ANG. ALTERNATIVE FREQUENCIES - CZĘSTOTLIWOŚCI ALTERNATYWNE) 6. FUNKCJA TA (ANG. TRAFFIC ANNOUNCEMENT KOMUNIKATY DROGOWE) 7. FUNKCJA PTY (ANG. PROGRAM TYPE RODZAJ PROGRAMU) 8. PRZYCISK LAY ( - WYŚWIETLANIE) PRZYCISK TRYBU/GŁOŚNOŚCI (LD/MOD) 10. PRZYCISK PASMA/ENTER (BD/ENT) 11. STROJENIE RĘCZNE LUB AUTOMATYCZNE (PRZYCISK ZWIĘKSZENIA CZĘSTOTLIWOŚCI LUB ZMNIEJSZENIA CZĘSTOTLIWOŚCI )/ŚCIEŻEK PŁYT CD/ WYSZUKIWANIA 12. AUTOMATYCZNE WYSZUKIWANIE ZE STROJENIEM (A/PS) 13. AUTOMATYCZNE PRZESZUKIWANIE ZAKRESU 13 FAL (SCN) PRZYCISK WYCISZANIA (MUTE) WYŚWIETLACZ CIEKŁOKRYSTALICZNY 4 (1-6) 16. PRZYCISK ZWALNIAJĄCY PANEL ( ) 17. PRZYCISK PAUZY 18. PRZYCISK POWTARZANIA 19. PRZYCISK INTRO (Odtworzenie kilkusekundowych fragmentów wszystkich ścieżek) 20. PRZYCISK ODTWARZANIA LOSOWEGO 21, 22. FOLDER W DÓŁ/W GÓRĘ (tylko pliki MP3/WMA) 23. ZŁĄCZE USB 24. GNIAZDO KART PAMIĘCI MMC I SD 25. Przednie wejście Aux 26. WYKASOWANIE RESET DOSTARCZAJĄ ENERGII ELEKTRYCZNEJ WSKAZÓWCE DOPROWADZIŁ (DOPROWAD- ZONY; KIEROWAŁ) PL-1 D

3 PODŁĄCZENIE KABLI RCA gniazdo linii wyjścia: : Czerwony (prawy) : Biały (lewy) ZŁĄCZE A 4. PAMIĘĆ +12 V 5. WYJŚCIE ANTENY AUTOMATYCZNEJ V (DO ZAPŁONU) 8. UZIEMIENIE Uwaga: (złącze A nr 7) musi być podłączane przez kluczyk zapłonu samochodu, żeby uniknąć rozładowania akumulatora samochodu przy długim okresie nieużywania. ZŁĄCZE B 1. PRAWY TYLNY GŁOŚNIK (+) 2. PRAWY TYLNY GŁOŚNIK (-) 3. PRAWY PRZEDNI GŁOŚNIK (+) 4. PRAWY PRZEDNI GŁOŚNIK (-) 5. LEWY PRZEDNI GŁOŚNIK (+) 6. LEWY PRZEDNI GŁOŚNIK (-) 7. LEWY TYLNY GŁOŚNIK (+) 8. LEWY TYLNY GŁOŚNIK (-) Konserwacja WYMIANA BEZPIECZNIKA WYMIANA BEZPIECZNIKA W przypadku przepalenia bezpiecznika należy sprawdzić połączenia zasilania i wymienić przepalony bezpiecznik. Jeżeli po wymianie ponownie nastąpi przepalenie danego bezpiecznika, możliwe, że występuje awaria wewnętrzna. W takim przypadku należy skontaktować się z najbliższym punktem serwisowym. OSTRZEŻENIE Dla każdego przewodu należy użyć bezpiecznika o określonym natężeniu prądu. Użycie bezpiecznika o dopuszczalnym natężeniu prądu wyższym od określonego może spowodować poważne uszkodzenia. INSTALACJA OSTRZEŻENIA Należy uważnie wybrać lokalizację urządzenia, żeby nie przeszkadzało ono w normalnych czynnościach związanych z prowadzeniem samochodu. Należy unikać instalacji urządzenia w miejscach narażonych na wysokie temperatury wynikające np. z bezpośredniej ekspozycji na światło słoneczne lub powietrze z dmuchawy albo w miejscach narażonych na kurz, brud lub nadmierne wibracje. Dla bezpiecznej i pewnej instalacji należy używać wyłącznie dostarczonych narzędzi montażowych. Przed zainstalowaniem urządzenia należy zdjąć przedni panel. UWAGA: Kąt pochylenia dla instalacji radia samochodowego nie może przekraczać 30, ponieważ w przeciwnym wypadku nie będzie można zdjąć przedniego panelu mm ZŁĄCZE ANTENY L (BIAŁY) P (CZERWONY) WYjśCIE LINIOWE 3 4 TAP B A ZŁĄCZE ISO mm 1 Zagnij te szczęki, jeżeli to konieczne Uwaga: Kluczyk zwalniający należy przechowywać w bezpiecznym miejscu, ponieważ może być on w przyszłości potrzebny do wyjęcia urządzenia z samochodu. PL-

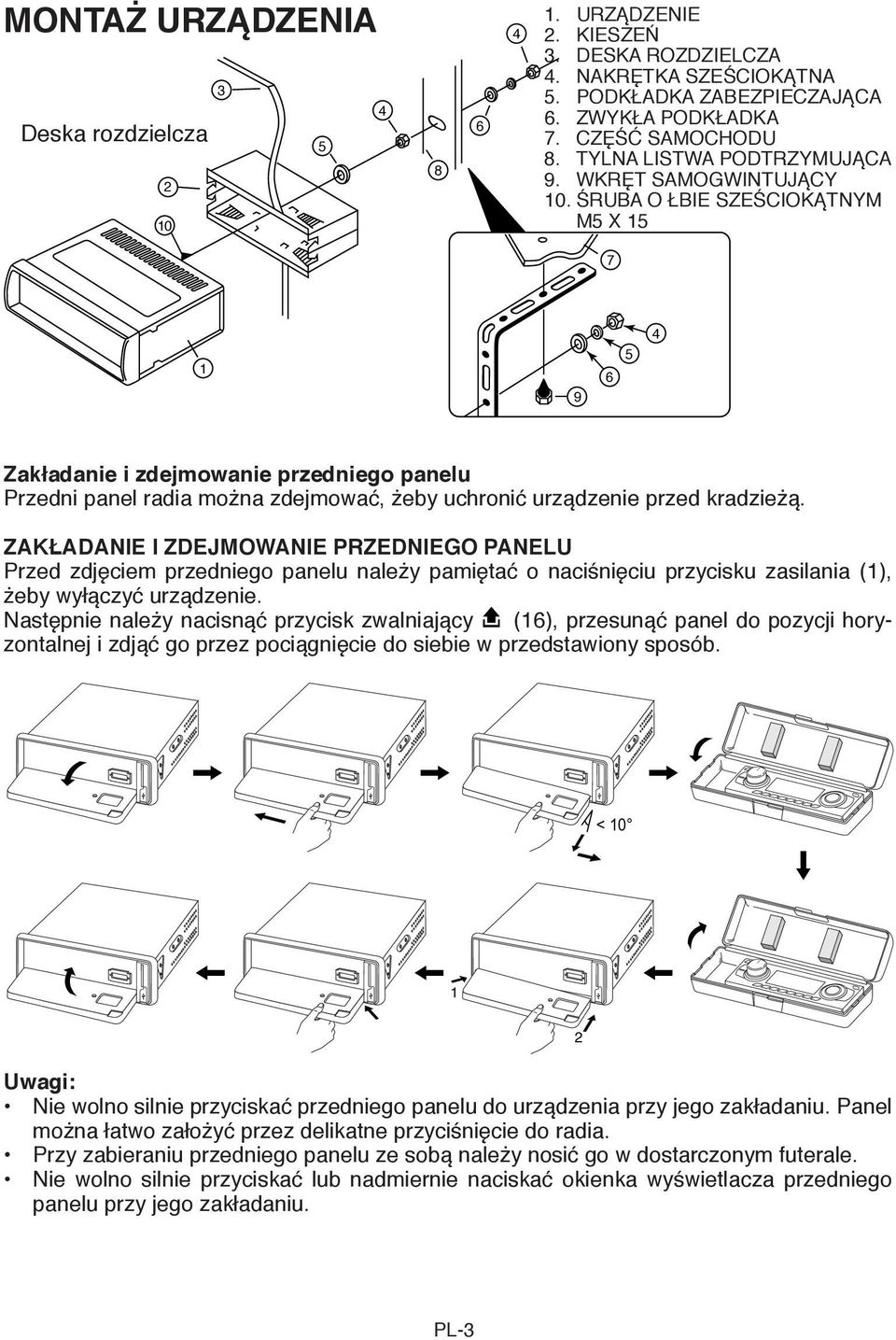

4 MONTAŻ URZĄDZENIA Deska rozdzielcza URZĄDZENIE 2. KIESZEŃ 3. DESKA ROZDZIELCZA 4. NAKRĘTKA SZEŚCIOKĄTNA 5. PODKŁADKA ZABEZPIECZAJĄCA 6. ZWYKŁA PODKŁADKA 7. CZĘŚĆ SAMOCHODU 8. TYLNA LISTWA PODTRZYMUJĄCA 9. WKRĘT SAMOGWINTUJĄCY 10. ŚRUBA O ŁBIE SZEŚCIOKĄTNYM M5 X Zakładanie i zdejmowanie przedniego panelu Przedni panel radia można zdejmować, żeby uchronić urządzenie przed kradzieżą. ZAKŁADANIE I ZDEJMOWANIE PRZEDNIEGO PANELU Przed zdjęciem przedniego panelu należy pamiętać o naciśnięciu przycisku zasilania (1), żeby wyłączyć urządzenie. Następnie należy nacisnąć przycisk zwalniający (16), przesunąć panel do pozycji horyzontalnej i zdjąć go przez pociągnięcie do siebie w przedstawiony sposób. < 10 1 Uwagi: Nie wolno silnie przyciskać przedniego panelu do urządzenia przy jego zakładaniu. Panel można łatwo założyć przez delikatne przyciśnięcie do radia. Przy zabieraniu przedniego panelu ze sobą należy nosić go w dostarczonym futerale. Nie wolno silnie przyciskać lub nadmiernie naciskać okienka wyświetlacza przedniego panelu przy jego zakładaniu. 2 PL-3

5 1. PRZYCISK WŁĄCZENIA/ WYŁĄCZNIE ZASILANIA (( ) Wciśnij przycisk, by włączyć urządzenie. Aby wyłączyć, naciśnij i przytrzymaj przycisk. 2,3. PRZYCISK WYBORU FUNKCJI: BASY/DYSZKANT/BALANS/ZANIKANIE/ POCZĄTKOWY POZIOM GŁOŚNOŚCI/CT/GŁOŚ. TA/EON/DSP Pokręć pokrętłem GŁOŚNOŚCI (w prawo/lewo), by ustawić GŁOŚ/BAS/DYSZ/BAL/ZANIK. Aby wybrać inne funkcje, naciśnij na krótko pokrętło GŁOŚ, aż żądane funkcje pojawią się na wyświetlaczu. Ilustracja 1 pokazuje, jak obsługiwać wybrane funkcje kontroli, korzystając z pokrętła GŁOŚNOŚCI Il. 1 Wybór funkcji kontroli dźwięku 1. GŁOŚ 2. WYBÓR 3. BASY 4. DYSZKANT 5. BALANS 6. ZANIKANIE Zwiększ, lub zmniejsz głośność, pokręcając pokrętłem GŁOŚNOŚCI (w prawo/lewo). Przyciski te mogą być wykorzystanie do regulacji BASÓW, DYSZKANTU, BALANSU oraz ZANIKANIA 2 sek. SEL IN VOL SEL ADJ SEL TA VOL SEL EON SEL DSP Naciśnij i przytrzymaj GŁOŚ, by ustawić GŁOŚNOŚĆ POCZĄTKOWĄ/CT/GŁOŚ. TA/EON WŁ./DSP GŁOŚNOŚĆ POCZĄTKOWA: Głośność początkowa po włączeniu urządzenia. CT: Cyfrowy zegar (ang. digital clock). Aby ustawić, pokręć pokrętłem GŁOŚ w prawo (ustawianie godzin), lub w lewo (ustawianie minut). GŁOŚ. TA: Głośność komunikatów drogowych (ang. traffic announcement) EON WŁ: Włącz/wyłącz EON. Tryby DSP: KLASYCZNY, ROCK, POP, PŁASKI, BRAK. 4. WSTĘPNIE USTAWIONE STACJE RADIOWE (1,2,3,4,5,6) Po krótkim naciśnięciu te przyciski umożliwiają bezpośrednie wybranie wstępnie zachowanej stacji. Po naciśnięciu i przytrzymaniu dłużej niż 1 sekundę, w danej pozycji pamięci zostanie zachowana bieżąca stacja. UŻYWANIE FUNKCJI RDS Czym jest RDS? RDS (ang. Radio Data System system danych radiowych) jest cyfrowym systemem informacyjnym opracowanym przez EBU (ang European Broadcast Union Europejski Związek Nadawczy). Opierając się na standardowym przekazie FM, system RDS oferuje zgodnym radiom samochodowym wiele usług informacyjnych oraz funkcje automatycznego przestrajania. W 1988, system RDS został udostępniony w Wielkiej Brytanii, Francji, Niemczech, Irlandii oraz w Szwecji. Transmisje testowe są prowadzone w wielu innych krajach europejskich. Oczekuje się udostępnienia systemu RDS w większości krajów Europy Zachodniej w najbliższej przyszłości ystem RDS jest dostępny w Polsce przyp. tłum.). 5. Funkcja AF/ REG (ang. ALTERNATIVE FREQUENCIES - częstotliwości alternatywne) Po krótkim naciśnięciu tego przycisku zostaje wybrany tryb przełączania AF/ REG. W momencie wybrania trybu przełączania AF/REG, urządzenie cały czas sprawdza natężenie sygnału AF. Po naciśnięciu i dłuższym przytrzymaniu zostaje włączony/ wyłączony tryb regionalny. Włączony tryb regionalny: Przełączanie na częstotliwości alternatywne (AF) lub wyszukiwanie PI zostaje zastosowane do stacji posiadających wszystkie kody PI takie same jak aktualna stacja. Na wyświetlaczu ciekłokrystalicznym zostanie wyświetlony napis REG. Wyłączony tryb regionalny: Kod regionalny w formacie kodu PI jest ignorowany, kiedy aktywne jest przełączanie AF lub wyszukiwanie PI. 6. Funkcja TA (ang. TRAFFIC ANNOUNCEMENT komunikaty drogowe) Po naciśnięciu i krótkim przytrzymaniu zostaje włączony/ wyłączony tryb TA (komunikatów drogowych). Kiedy włączono tryb TA, nadawane są komunikaty drogowe. Jeżeli poziom głośności znajdował się poniżej wartości granicznej, zostanie do niej podniesiony. Kiedy odbierana jest stacja nadająca komunikaty drogowe, na wyświetlaczu ciekłokrystalicznym zostanie wyświetlony napis TP. PL-4

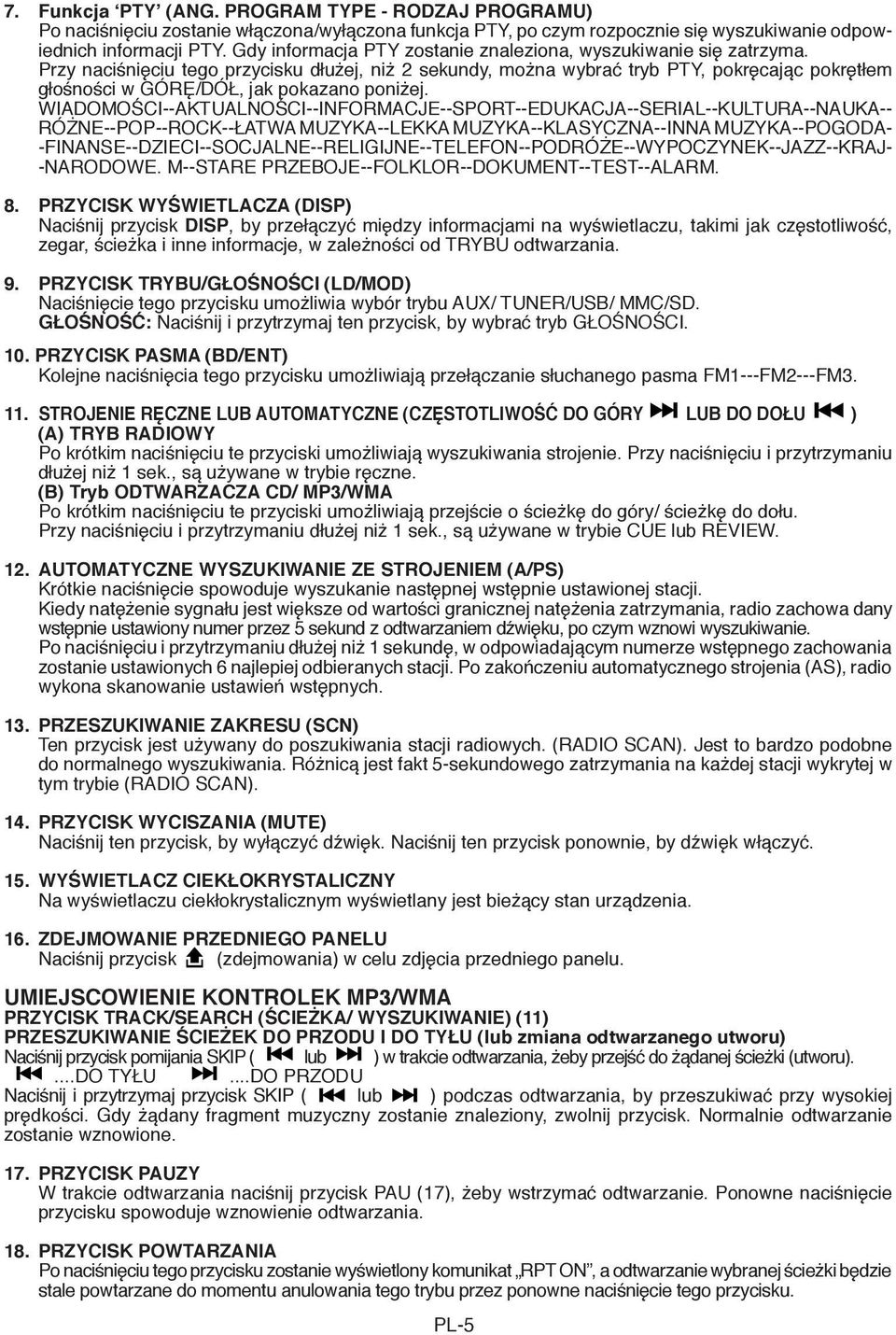

6 7. Funkcja PTY (ANG. PROGRAM TYPE - RODZAJ PROGRAMU) Po naciśnięciu zostanie włączona/wyłączona funkcja PTY, po czym rozpocznie się wyszukiwanie odpowiednich informacji PTY. Gdy informacja PTY zostanie znaleziona, wyszukiwanie się zatrzyma. Przy naciśnięciu tego przycisku dłużej, niż 2 sekundy, można wybrać tryb PTY, pokręcając pokrętłem głośności w GÓRĘ/DÓŁ, jak pokazano poniżej. WIADOMOŚCI--AKTUALNOŚCI--INFORMACJE--SPORT--EDUKACJA--SERIAL--KULTURA--NAUKA-- RÓŻNE--POP--ROCK--ŁATWA MUZYKA--LEKKA MUZYKA--KLASYCZNA--INNA MUZYKA--POGODA- -FINANSE--DZIECI--SOCJALNE--RELIGIJNE--TELEFON--PODRÓŻE--WYPOCZYNEK--JAZZ--KRAJ- -NARODOWE. M--STARE PRZEBOJE--FOLKLOR--DOKUMENT--TEST--ALARM. 8. PRZYCISK WYŚWIETLACZA () Naciśnij przycisk, by przełączyć między informacjami na wyświetlaczu, takimi jak częstotliwość, zegar, ścieżka i inne informacje, w zależności od TRYBU odtwarzania. 9. PRZYCISK TRYBU/GŁOŚNOŚCI (LD/MOD) Naciśnięcie tego przycisku umożliwia wybór trybu AUX/ TUNER/USB/ MMC/SD. GŁOŚNOŚĆ: Naciśnij i przytrzymaj ten przycisk, by wybrać tryb GŁOŚNOŚCI. 10. PRZYCISK PASMA (BD/ENT) Kolejne naciśnięcia tego przycisku umożliwiają przełączanie słuchanego pasma FM1---FM2---FM STROJENIE RĘCZNE LUB AUTOMATYCZNE (CZĘSTOTLIWOŚĆ DO GÓRY LUB DO DOŁU ) (A) TRYB RADIOWY Po krótkim naciśnięciu te przyciski umożliwiają wyszukiwania strojenie. Przy naciśnięciu i przytrzymaniu dłużej niż 1 sek., są używane w trybie ręczne. (B) Tryb ODTWARZACZA CD/ MP3/WMA Po krótkim naciśnięciu te przyciski umożliwiają przejście o ścieżkę do góry/ ścieżkę do dołu. Przy naciśnięciu i przytrzymaniu dłużej niż 1 sek., są używane w trybie CUE lub REVIEW. 12. AUTOMATYCZNE WYSZUKIWANIE ZE STROJENIEM (A/PS) Krótkie naciśnięcie spowoduje wyszukanie następnej wstępnie ustawionej stacji. Kiedy natężenie sygnału jest większe od wartości granicznej natężenia zatrzymania, radio zachowa dany wstępnie ustawiony numer przez 5 sekund z odtwarzaniem dźwięku, po czym wznowi wyszukiwanie. Po naciśnięciu i przytrzymaniu dłużej niż 1 sekundę, w odpowiadającym numerze wstępnego zachowania zostanie ustawionych 6 najlepiej odbieranych stacji. Po zakończeniu automatycznego strojenia (AS), radio wykona skanowanie ustawień wstępnych. 13. PRZESZUKIWANIE ZAKRESU (SCN) Ten przycisk jest używany do poszukiwania stacji radiowych. (RADIO SCAN). Jest to bardzo podobne do normalnego wyszukiwania. Różnicą jest fakt 5-sekundowego zatrzymania na każdej stacji wykrytej w tym trybie (RADIO SCAN). 14. PRZYCISK WYCISZANIA (MUTE) Naciśnij ten przycisk, by wyłączyć dźwięk. Naciśnij ten przycisk ponownie, by dźwięk włączyć. 15. WYŚWIETLACZ CIEKŁOKRYSTALICZNY Na wyświetlaczu ciekłokrystalicznym wyświetlany jest bieżący stan urządzenia. 16. ZDEJMOWANIE PRZEDNIEGO PANELU Naciśnij przycisk (zdejmowania) w celu zdjęcia przedniego panelu. UMIEJSCOWIENIE KONTROLEK MP3/WMA PRZYCISK TRACK/SEARCH (ŚCIEŻKA/ WYSZUKIWANIE) (11) PRZESZUKIWANIE ŚCIEŻEK DO PRZODU I DO TYŁU (lub zmiana odtwarzanego utworu) Naciśnij przycisk pomijania SKIP ( lub ) w trakcie odtwarzania, żeby przejść do żądanej ścieżki (utworu)....do TYŁU...DO PRZODU Naciśnij i przytrzymaj przycisk SKIP ( lub ) podczas odtwarzania, by przeszukiwać przy wysokiej prędkości. Gdy żądany fragment muzyczny zostanie znaleziony, zwolnij przycisk. Normalnie odtwarzanie zostanie wznowione. 17. PRZYCISK PAUZY W trakcie odtwarzania naciśnij przycisk PAU (17), żeby wstrzymać odtwarzanie. Ponowne naciśnięcie przycisku spowoduje wznowienie odtwarzania. 18. PRZYCISK POWTARZANIA Po naciśnięciu tego przycisku zostanie wyświetlony komunikat RPT ON, a odtwarzanie wybranej ścieżki będzie stale powtarzane do momentu anulowania tego trybu przez ponowne naciśnięcie tego przycisku. PL-5

7 19. PRZYCISK INTRO (Odtwarzanie kilkusekundowych fragmentów wszystkich ścieżek) Gdy przycisk ten zostanie naciśnięty, na wyświetlaczu pojawi się INT ON. Nastąpi odtwarzanie kilku początkowych sekund każdej ścieżki. Naciśnij ponownie, by zatrzymać odtwarzanie początków i słuchać całych ścieżek. 20. PRZYCISK ODTWARZANIA LOSOWEGO Gdy przycisk ten zostanie naciśnięty, na wyświetlaczu pojawi się RMD. Ścieżki będą odtwarzane w kolejności losowej, zamiast po kolei. Aby anulować tryb LOSOWY, ponownie naciśnij przycisk RMD (20). 21, 22. FOLDER W DÓŁ/W GÓRĘ (tylko w przypadku plików MP3/WMA) M5: Folder w dół / M6: Folder w górę WYBIERANIE PLIKÓW MP3/WMA 1. Przeszukiwanie po ścieżkach: Naciśnij A/PS, a ścieżka zostanie aktywowana. Pokrętłem GŁOŚ VOL VOL / GŁOŚ VOL wybierz VOL pierwszą żądaną cyfrę. Naciśnij SEL, a następnie pierwsza cyfra zostanie wybrana, a druga zacznie migać. Pokrętłem GŁOŚ VOL VOL / GŁOŚ VOL wybierz VOL po kolei drugą i trzecią cyfrę. Naciśnij BD/ENT, a rozpocznie się odtwarzanie wybranej piosenki. 2. Wyszukiwanie po literach: Naciśnij dwukrotnie A/PS, a tryb wyszukiwania po literach zostanie aktywowany. Pokrętłem GŁOŚ VOL VOL / GŁOŚ VOL możesz VOL wybrać żądaną literę. Naciśnij SEL i powtórz powyższe kroki dla drugiej i trzeciej litery. Zostaną wyświetlone piosenki, zaczynające się od wybranych trzech liter. Pokrętłem GŁOŚ VOL VOL / GŁOŚ VOL m VOLożesz wybrać żądaną piosenkę. Naciśnij BD/ENT, a rozpocznie się odtwarzanie wybranej piosenki. 3. Wyszukiwanie po nazwie pliku: Naciśnij A/PS trzy razy, a wyszukiwanie folderu zostanie aktywowane. Pokrętłem GŁOŚ VOL VOL / GŁOŚ VOL możesz VOL wybrać żądany folder. Naciśnij BD/ENT, a folder zostanie wybrany, a pierwszy plik zostanie odtworzony. Podłączanie urządzenia do przenośnego odtwarzacza plików MP3 23. Złącze USB Za pomocą przewodu USB podłącz przenośny odtwarzacz 10 plików 1 MP GNIAZDO KART PAMIĘCI MMC I SD Obsługa wyłącznie pliki muzyczne w formacie MP3/WMA ID Przednie wejście Aux Praktyczne i proste w użyciu przednie gniazdo wejścia Aux ułatwia podłączenie przenośnych urządzeń multimedialnych i cyfrowych odtwarzaczy MP3. * WAŻNE INFORMACJE: Z POWODU OGROMNEJ RÓŻNORODNOŚCI PRODUKTÓW ZE ZŁĄCZEM USB ORAZ ZŁĄCZAMI KART MMC ORAZ ICH FUNKCJI CZASAMI KOMPLETNIE SWOISTYCH DLA DANEGO PRODUCENTA NIE MOŻEMY ZAGWARANTOWAĆ ROZPOZNAWANIA WSZYSTKICH URZĄDZEŃ 13 ORAZ POPRAWNEJ PRACY WSZYSTKICH TEORETYCZNIE DOSTĘPNYCH FUNKCJI. 26. RESET Na obudowie dostępny zlokalizowany jest przycisk wyzerowania (reset). Ten przycisk należy nacisnąć z następujących powodów: Początkowa instalacja urządzenia po ukończeniu podłączania. Nie działają wszystkie przyciski funkcyjne. Symbol błędu widoczny na wyświetlaczu (1-6) RESET 27. DOSTARCZAJĄ ENERGII ELEKTRYCZNEJ WSKAZÓWCE DOPROWADZIŁ (DOPROWADZONY; KIEROWAŁ) Błysk DOPROWADZIŁ (KIEROWAŁ) kiedy *ignition* jest włączany PL-6

8 SPECYFIKACJE TECHNICZNE SEKCJA ODTWARZACZA MP3/WMA Sygnał poziomu głośności > 60 db Podział kanałów > 50 db (1kHz) Odbiór częstotliwości 20Hz - 20 khz RADIO (FM) Przedział częstotliwości Częstotliwość pośrednia Czułość Podział stereo Sygnał głośności radio Kroki kanału LINIA WYJŚCIOWA Wyjście Impedancja Przednie wejście Aux Odbiór częstotliwości Czułość Impedancja OGÓLNE Zasilanie mocy Impedancja głośnika Moc wyjściowa Bezpiecznik MHz 10.7 MHz 2.8 μv 30 db 50 db 50 khz 350 mv 10k Ohm 20 Hz - 20 khz 775 mv 20k Ohm 12V DC ( V dozwolone) 4 lub 8 Ohm 40W x 4CH 10A Uwaga: Specyfikacja i projekt mogą ulegać modyfikacjom ze względu na ulepszenia bez powiadomienia. Instrukcje dotyczące ochrony środowiska To oznakowanie oznacza, że produktu nie wolno wyrzucać razem z innymi odpadami z gospodarstw domowych. Polskie prawo zabrania pod karą grzywny łączenia zużytego sprzętu elektrycznego i elektronicznego wraz z innymi odpadami. Dbając o pozbycie się produktu w należyty sposób, można zapobiec potencjalnym negatywnym skutkom dla środowiska naturalnego i zdrowia ludzkiego, jakie mogłyby wyniknąć z niewłaściwego postępowania z odpadami powstałymi ze zużytego sprzętu elektronicznego. WAGA PRODUKTU: 0,72 KG WSZELKIE PRAWA ZASTRZEŻONE PRAWA AUTORSKIE DENVER ELECTRONICS A/S e PL-
