CDM 163 CDM 203 INSTRUKCJA OBSŁUGI

Transkrypt

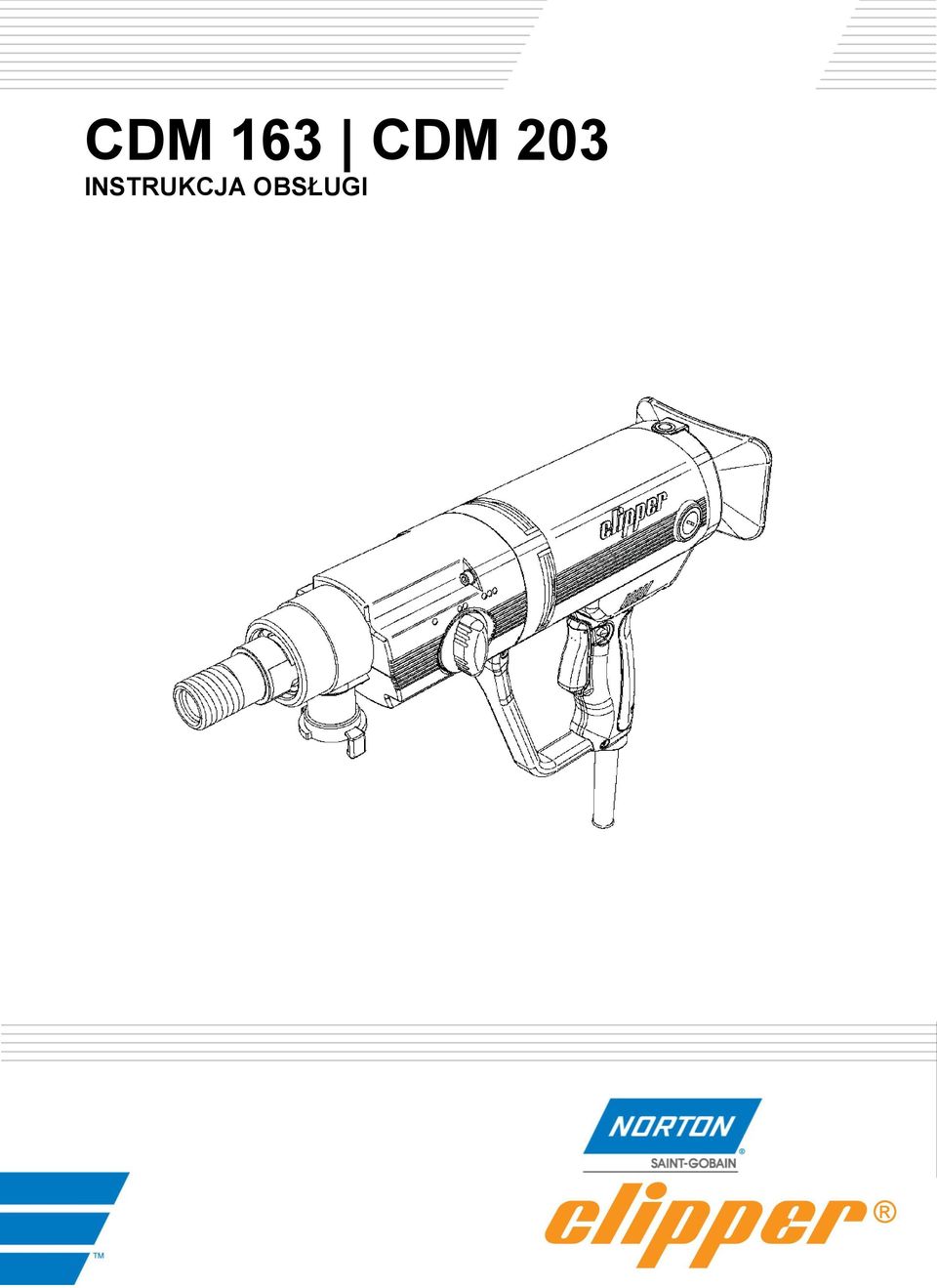

1 CDM 163 CDM 203 INSTRUKCJA OBSŁUGI

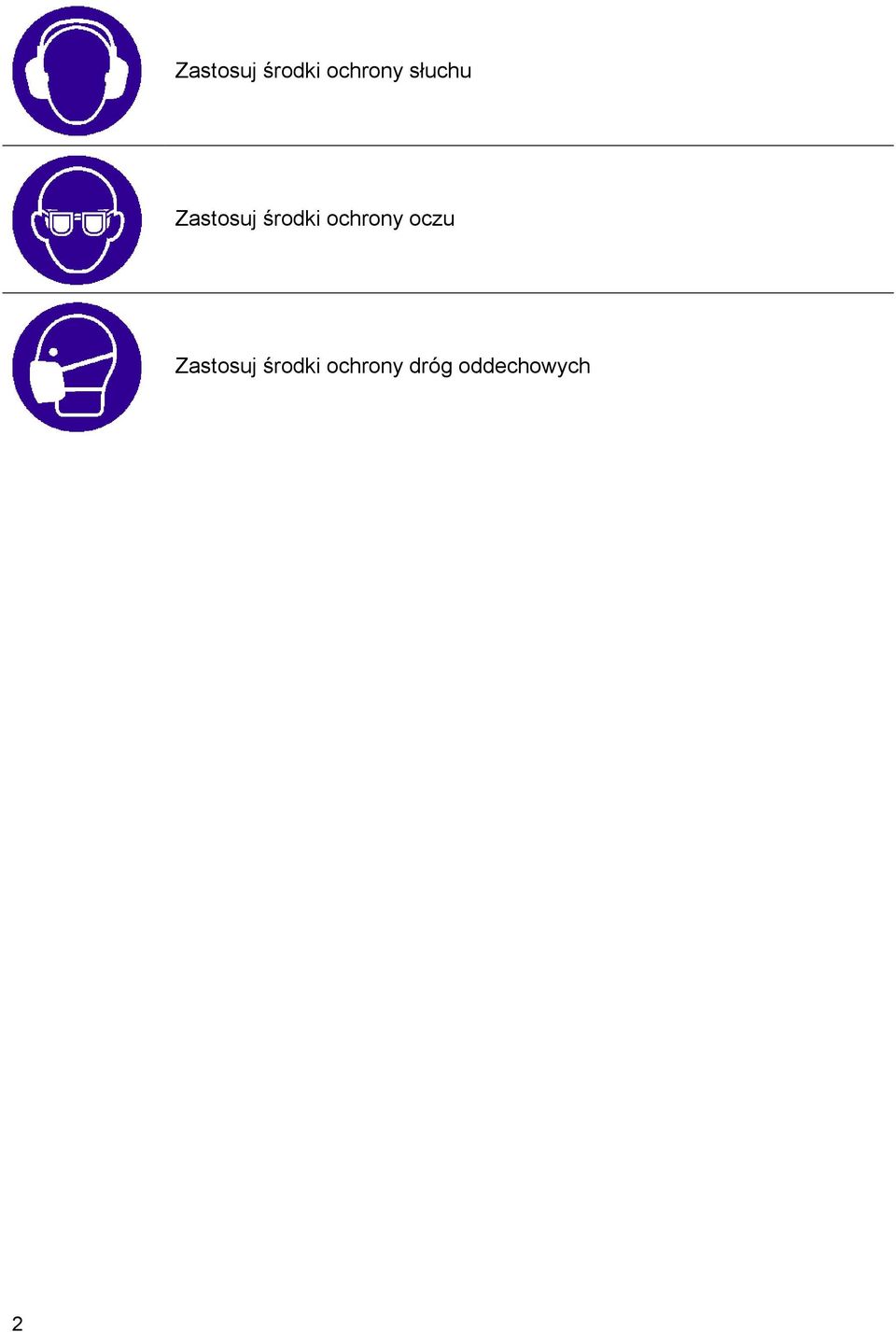

2 Zastosuj środki ochrony słuchu Zastosuj środki ochrony oczu Zastosuj środki ochrony dróg oddechowych 2

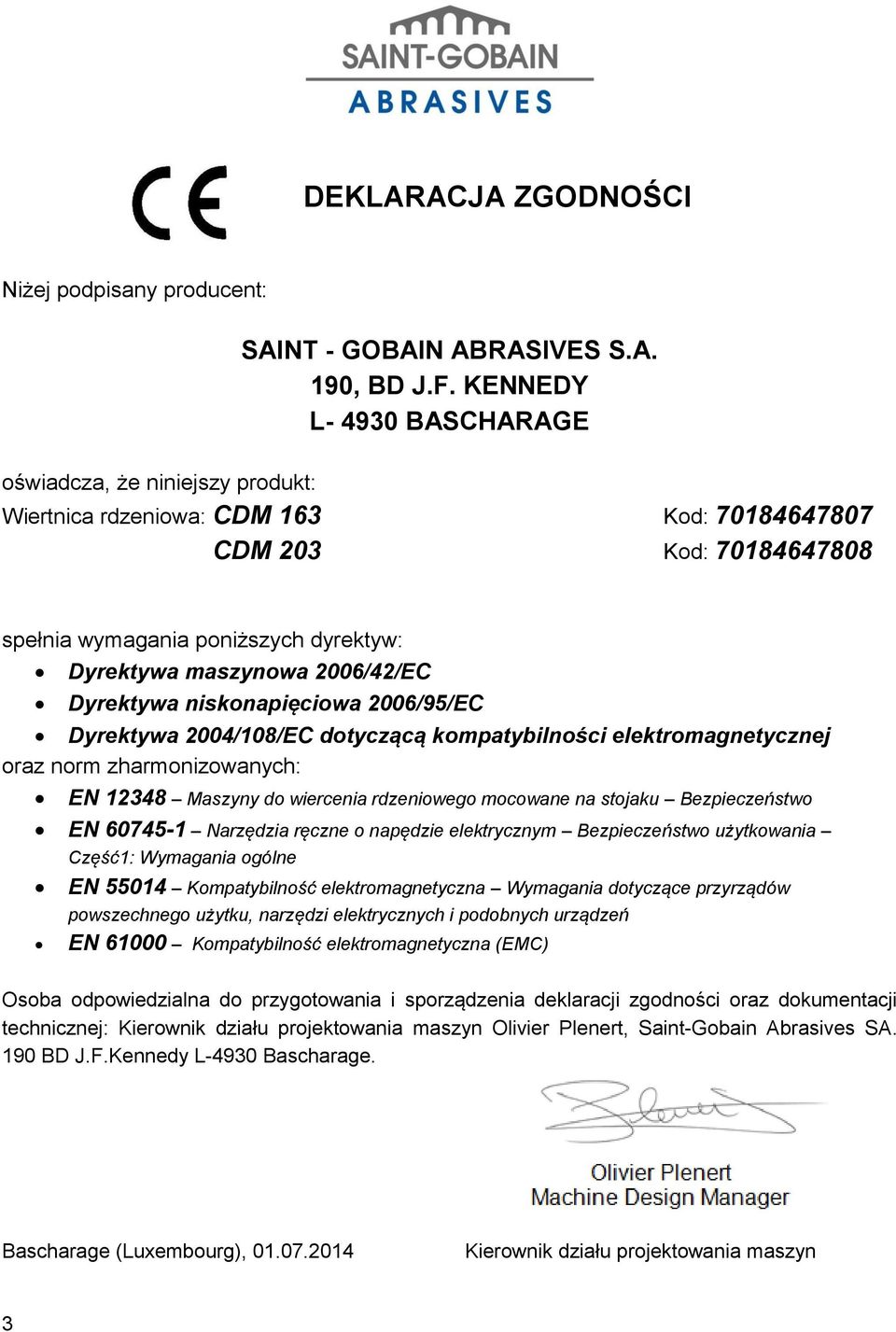

3 DEKLARACJA ZGODNOŚCI Niżej podpisany producent: oświadcza, że niniejszy produkt: SAINT - GOBAIN ABRASIVES S.A. 190, BD J.F. KENNEDY L BASCHARAGE Wiertnica rdzeniowa: CDM 163 Kod: Wiertnica rdzeniowa: CDM 203 Kod: spełnia wymagania poniższych dyrektyw: Dyrektywa maszynowa 2006/42/EC Dyrektywa niskonapięciowa 2006/95/EC Dyrektywa 2004/108/EC dotyczącą kompatybilności elektromagnetycznej oraz norm zharmonizowanych: EN Maszyny do wiercenia rdzeniowego mocowane na stojaku Bezpieczeństwo EN Narzędzia ręczne o napędzie elektrycznym Bezpieczeństwo użytkowania Część1: Wymagania ogólne EN Kompatybilność elektromagnetyczna Wymagania dotyczące przyrządów powszechnego użytku, narzędzi elektrycznych i podobnych urządzeń EN Kompatybilność elektromagnetyczna (EMC) Osoba odpowiedzialna do przygotowania i sporządzenia deklaracji zgodności oraz dokumentacji technicznej: Kierownik działu projektowania maszyn Olivier Plenert, Saint-Gobain Abrasives SA. 190 BD J.F.Kennedy L-4930 Bascharage. Bascharage (Luxembourg), Kierownik działu projektowania maszyn 3

4 4

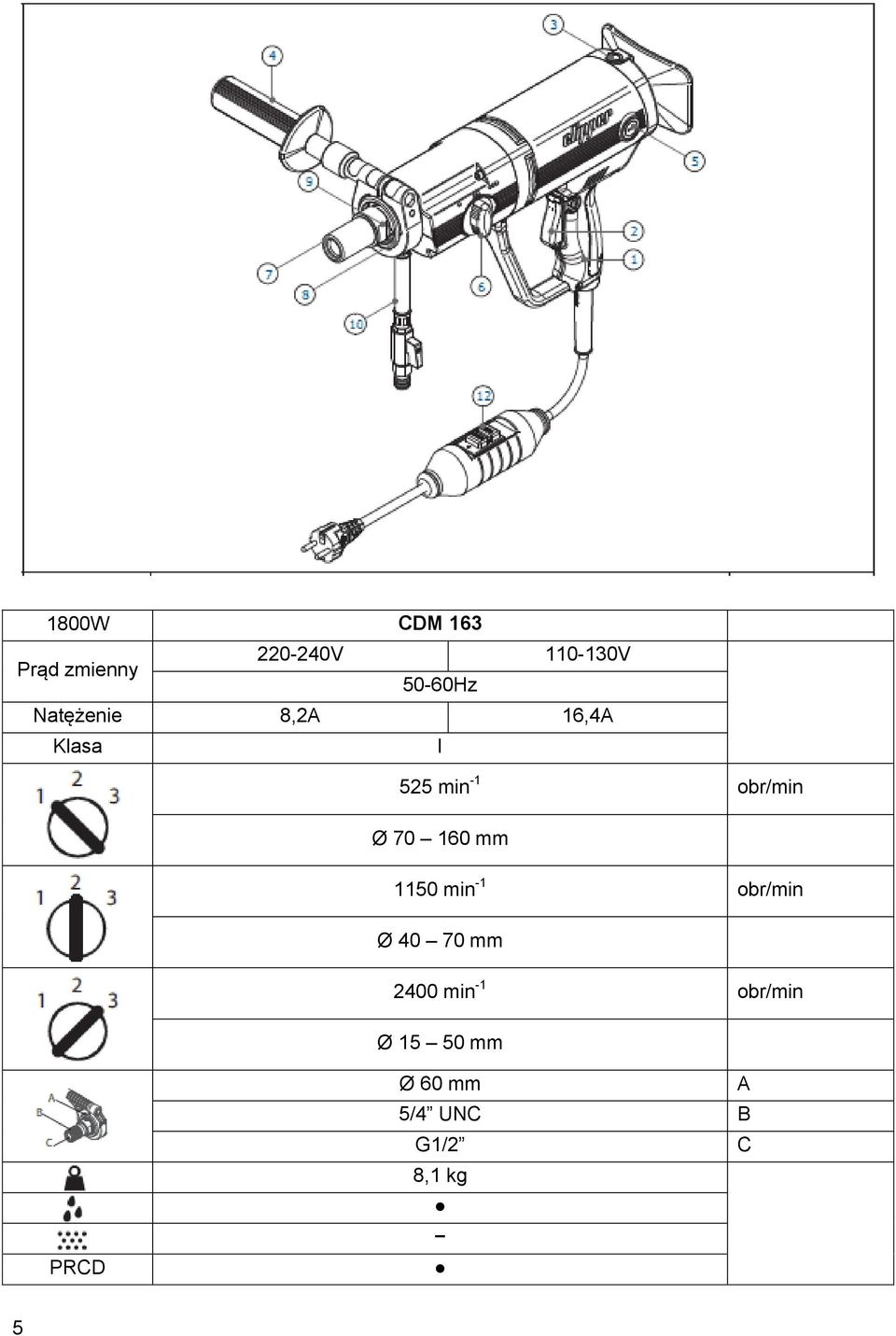

5 1800W CDM 163 Prąd zmienny V V 50-60Hz Natężenie 8,2A 16,4A Klasa I 525 min -1 obr/min Ø mm 1150 min -1 obr/min Ø mm 2400 min -1 obr/min Ø mm PRCD Ø 60 mm A 5/4ˮ UNC B G1/2ˮ C 8,1 kg 5

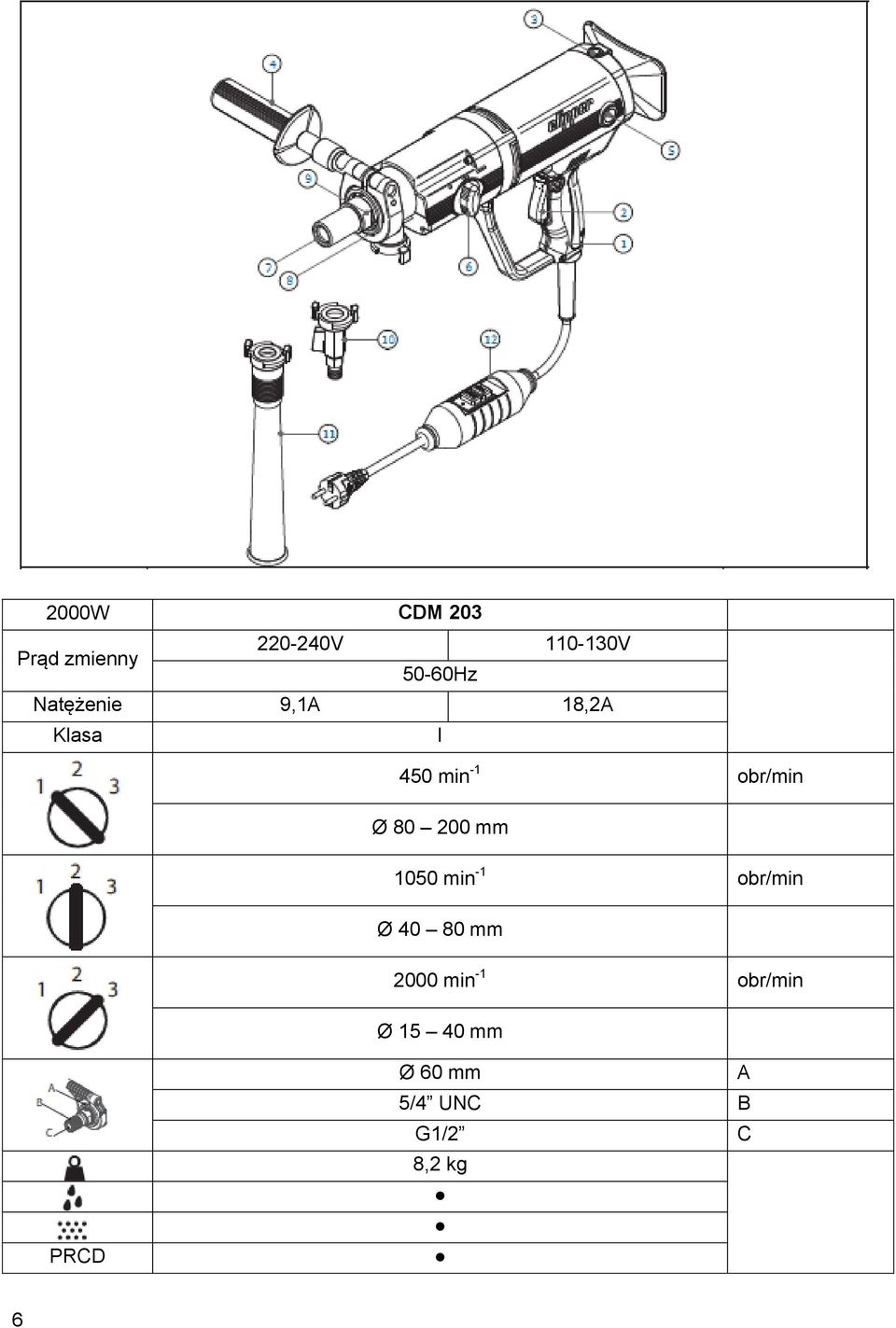

6 2000W CDM 203 Prąd zmienny V V 50-60Hz Natężenie 9,1A 18,2A Klasa I 450 min -1 obr/min Ø mm 1050 min -1 obr/min Ø mm 2000 min -1 obr/min Ø mm PRCD Ø 60 mm A 5/4ˮ UNC B G1/2ˮ C 8,2 kg 6

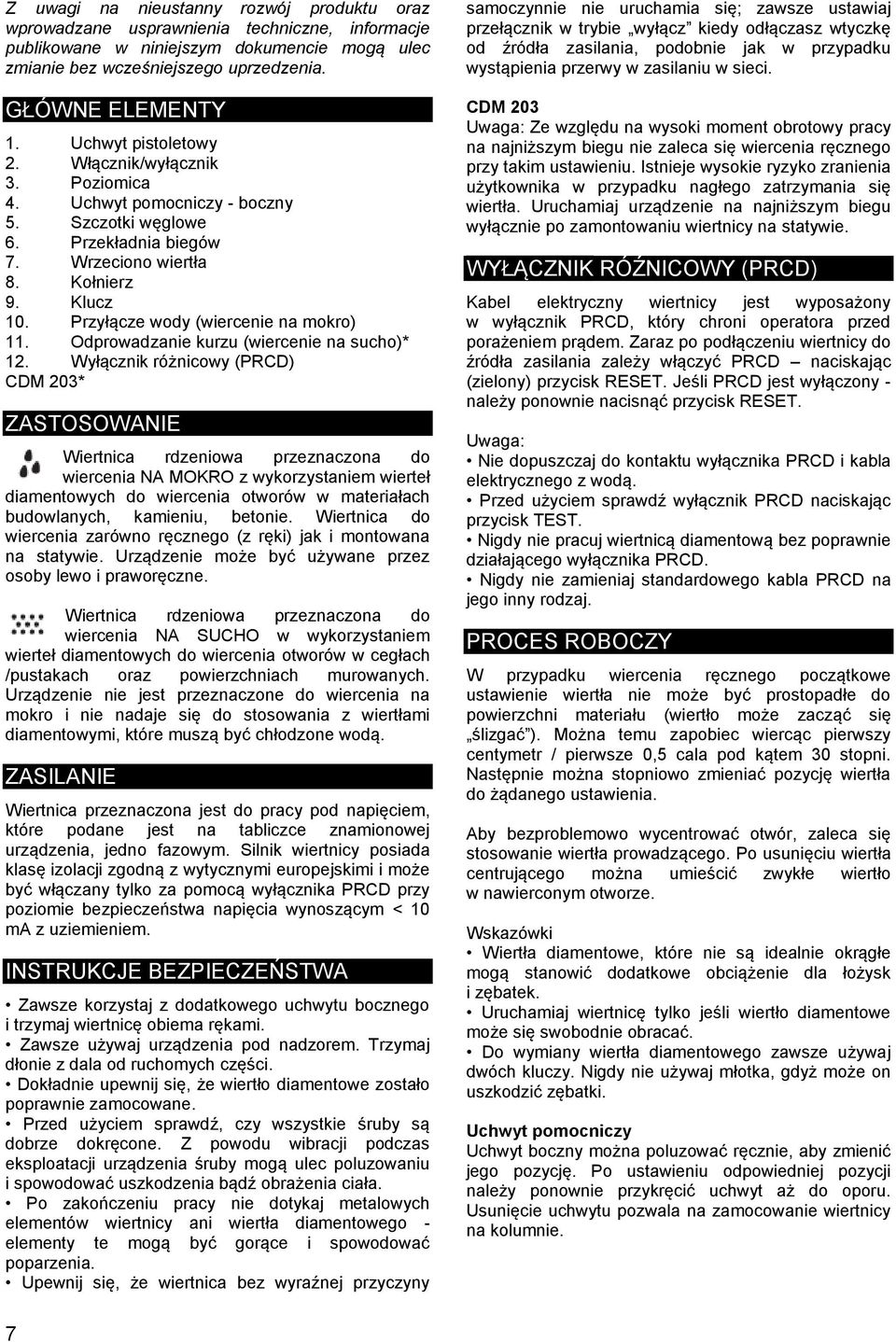

7 Z uwagi na nieustanny rozwój produktu oraz wprowadzane usprawnienia techniczne, informacje publikowane w niniejszym dokumencie mogą ulec zmianie bez wcześniejszego uprzedzenia. GŁÓWNE ELEMENTY 1. Uchwyt pistoletowy 2. Włącznik/wyłącznik 3. Poziomica 4. Uchwyt pomocniczy - boczny 5. Szczotki węglowe 6. Przekładnia biegów 7. Wrzeciono wiertła 8. Kołnierz 9. Klucz 10. Przyłącze wody (wiercenie na mokro) 11. Odprowadzanie kurzu (wiercenie na sucho)* 12. Wyłącznik różnicowy (PRCD) CDM 203* ZASTOSOWANIE Wiertnica rdzeniowa przeznaczona do wiercenia NA MOKRO z wykorzystaniem wierteł diamentowych do wiercenia otworów w materiałach budowlanych, kamieniu, betonie. Wiertnica do wiercenia zarówno ręcznego (z ręki) jak i montowana na statywie. Urządzenie może być używane przez osoby lewo i praworęczne. Wiertnica rdzeniowa przeznaczona do wiercenia NA SUCHO w wykorzystaniem wierteł diamentowych do wiercenia otworów w cegłach /pustakach oraz powierzchniach murowanych. Urządzenie nie jest przeznaczone do wiercenia na mokro i nie nadaje się do stosowania z wiertłami diamentowymi, które muszą być chłodzone wodą. ZASILANIE Wiertnica przeznaczona jest do pracy pod napięciem, które podane jest na tabliczce znamionowej urządzenia, jedno fazowym. Silnik wiertnicy posiada klasę izolacji zgodną z wytycznymi europejskimi i może być włączany tylko za pomocą wyłącznika PRCD przy poziomie bezpieczeństwa napięcia wynoszącym < 10 ma z uziemieniem. INSTRUKCJE BEZPIECZEŃSTWA Zawsze korzystaj z dodatkowego uchwytu bocznego i trzymaj wiertnicę obiema rękami. Zawsze używaj urządzenia pod nadzorem. Trzymaj dłonie z dala od ruchomych części. Dokładnie upewnij się, że wiertło diamentowe zostało poprawnie zamocowane. Przed użyciem sprawdź, czy wszystkie śruby są dobrze dokręcone. Z powodu wibracji podczas eksploatacji urządzenia śruby mogą ulec poluzowaniu i spowodować uszkodzenia bądź obrażenia ciała. Po zakończeniu pracy nie dotykaj metalowych elementów wiertnicy ani wiertła diamentowego - elementy te mogą być gorące i spowodować poparzenia. Upewnij się, że wiertnica bez wyraźnej przyczyny samoczynnie nie uruchamia się; zawsze ustawiaj przełącznik w trybie wyłącz kiedy odłączasz wtyczkę od źródła zasilania, podobnie jak w przypadku wystąpienia przerwy w zasilaniu w sieci. CDM 203 Uwaga: Ze względu na wysoki moment obrotowy pracy na najniższym biegu nie zaleca się wiercenia ręcznego przy takim ustawieniu. Istnieje wysokie ryzyko zranienia użytkownika w przypadku nagłego zatrzymania się wiertła. Uruchamiaj urządzenie na najniższym biegu wyłącznie po zamontowaniu wiertnicy na statywie. WYŁĄCZNIK RÓŹNICOWY (PRCD) Kabel elektryczny wiertnicy jest wyposażony w wyłącznik PRCD, który chroni operatora przed porażeniem prądem. Zaraz po podłączeniu wiertnicy do źródła zasilania zależy włączyć PRCD naciskając (zielony) przycisk RESET. Jeśli PRCD jest wyłączony - należy ponownie nacisnąć przycisk RESET. Uwaga: Nie dopuszczaj do kontaktu wyłącznika PRCD i kabla elektrycznego z wodą. Przed użyciem sprawdź wyłącznik PRCD naciskając przycisk TEST. Nigdy nie pracuj wiertnicą diamentową bez poprawnie działającego wyłącznika PRCD. Nigdy nie zamieniaj standardowego kabla PRCD na jego inny rodzaj. PROCES ROBOCZY W przypadku wiercenia ręcznego początkowe ustawienie wiertła nie może być prostopadłe do powierzchni materiału (wiertło może zacząć się ślizgać ). Można temu zapobiec wiercąc pierwszy centymetr / pierwsze 0,5 cala pod kątem 30 stopni. Następnie można stopniowo zmieniać pozycję wiertła do żądanego ustawienia. Aby bezproblemowo wycentrować otwór, zaleca się stosowanie wiertła prowadzącego. Po usunięciu wiertła centrującego można umieścić zwykłe wiertło w nawierconym otworze. Wskazówki Wiertła diamentowe, które nie są idealnie okrągłe mogą stanowić dodatkowe obciążenie dla łożysk i zębatek. Uruchamiaj wiertnicę tylko jeśli wiertło diamentowe może się swobodnie obracać. Do wymiany wiertła diamentowego zawsze używaj dwóch kluczy. Nigdy nie używaj młotka, gdyż może on uszkodzić zębatki. Uchwyt pomocniczy Uchwyt boczny można poluzować ręcznie, aby zmienić jego pozycję. Po ustawieniu odpowiedniej pozycji należy ponownie przykręcić uchwyt aż do oporu. Usunięcie uchwytu pozwala na zamocowanie wiertnicy na kolumnie. 7

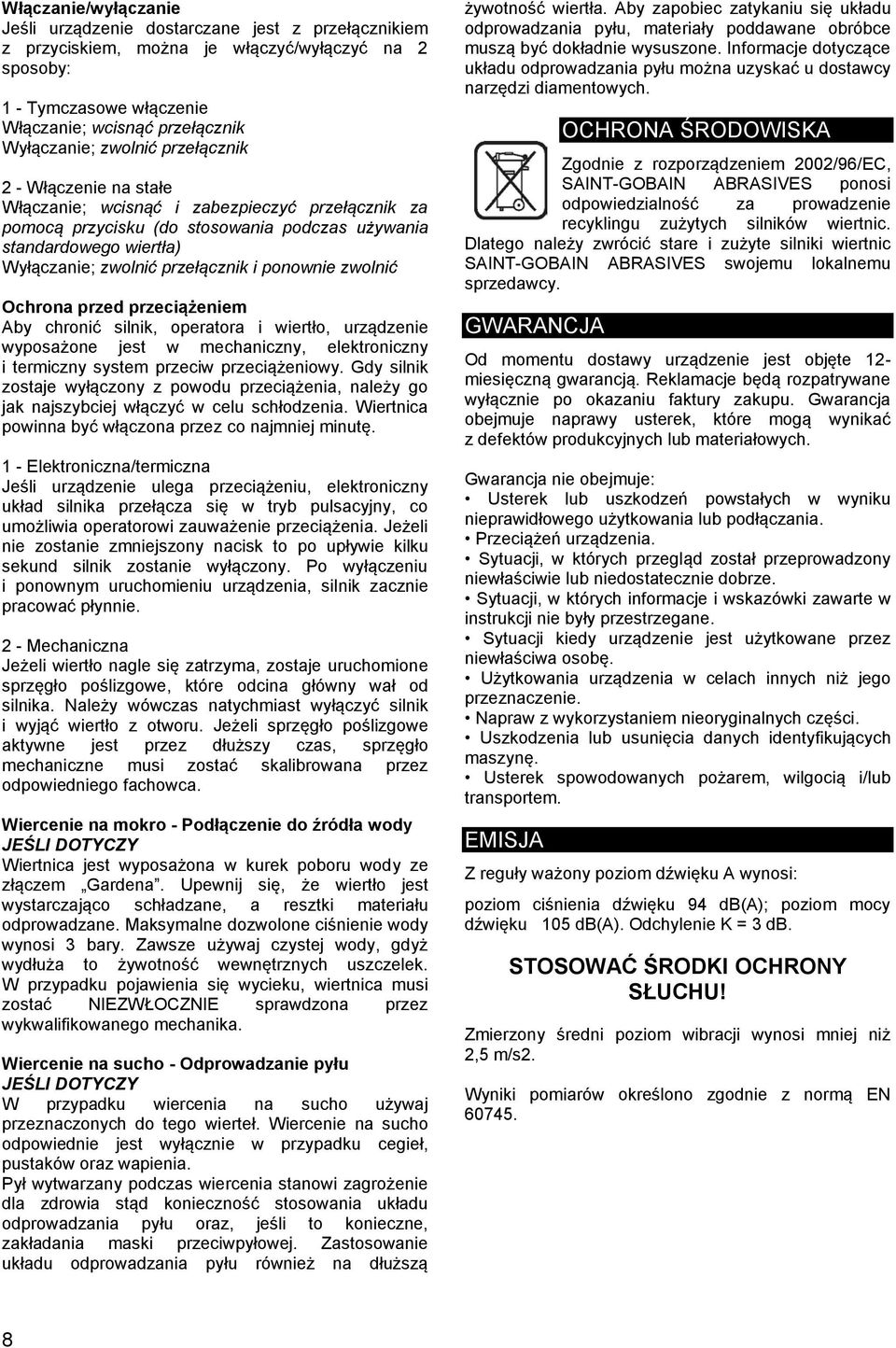

8 Włączanie/wyłączanie Jeśli urządzenie dostarczane jest z przełącznikiem z przyciskiem, można je włączyć/wyłączyć na 2 sposoby: 1 - Tymczasowe włączenie Włączanie; wcisnąć przełącznik Wyłączanie; zwolnić przełącznik 2 - Włączenie na stałe Włączanie; wcisnąć i zabezpieczyć przełącznik za pomocą przycisku (do stosowania podczas używania standardowego wiertła) Wyłączanie; zwolnić przełącznik i ponownie zwolnić Ochrona przed przeciążeniem Aby chronić silnik, operatora i wiertło, urządzenie wyposażone jest w mechaniczny, elektroniczny i termiczny system przeciw przeciążeniowy. Gdy silnik zostaje wyłączony z powodu przeciążenia, należy go jak najszybciej włączyć w celu schłodzenia. Wiertnica powinna być włączona przez co najmniej minutę. 1 - Elektroniczna/termiczna Jeśli urządzenie ulega przeciążeniu, elektroniczny układ silnika przełącza się w tryb pulsacyjny, co umożliwia operatorowi zauważenie przeciążenia. Jeżeli nie zostanie zmniejszony nacisk to po upływie kilku sekund silnik zostanie wyłączony. Po wyłączeniu i ponownym uruchomieniu urządzenia, silnik zacznie pracować płynnie. 2 - Mechaniczna Jeżeli wiertło nagle się zatrzyma, zostaje uruchomione sprzęgło poślizgowe, które odcina główny wał od silnika. Należy wówczas natychmiast wyłączyć silnik i wyjąć wiertło z otworu. Jeżeli sprzęgło poślizgowe aktywne jest przez dłuższy czas, sprzęgło mechaniczne musi zostać skalibrowana przez odpowiedniego fachowca. Wiercenie na mokro - Podłączenie do źródła wody JEŚLI DOTYCZY Wiertnica jest wyposażona w kurek poboru wody ze złączem Gardena. Upewnij się, że wiertło jest wystarczająco schładzane, a resztki materiału odprowadzane. Maksymalne dozwolone ciśnienie wody wynosi 3 bary. Zawsze używaj czystej wody, gdyż wydłuża to żywotność wewnętrznych uszczelek. W przypadku pojawienia się wycieku, wiertnica musi zostać NIEZWŁOCZNIE sprawdzona przez wykwalifikowanego mechanika. Wiercenie na sucho - Odprowadzanie pyłu JEŚLI DOTYCZY W przypadku wiercenia na sucho używaj przeznaczonych do tego wierteł. Wiercenie na sucho odpowiednie jest wyłącznie w przypadku cegieł, pustaków oraz wapienia. Pył wytwarzany podczas wiercenia stanowi zagrożenie dla zdrowia stąd konieczność stosowania układu odprowadzania pyłu oraz, jeśli to konieczne, zakładania maski przeciwpyłowej. Zastosowanie układu odprowadzania pyłu również na dłuższą żywotność wiertła. Aby zapobiec zatykaniu się układu odprowadzania pyłu, materiały poddawane obróbce muszą być dokładnie wysuszone. Informacje dotyczące układu odprowadzania pyłu można uzyskać u dostawcy narzędzi diamentowych. OCHRONA ŚRODOWISKA Zgodnie z rozporządzeniem 2002/96/EC, SAINT-GOBAIN ABRASIVES ponosi odpowiedzialność za prowadzenie recyklingu zużytych silników wiertnic. Dlatego należy zwrócić stare i zużyte silniki wiertnic SAINT-GOBAIN ABRASIVES swojemu lokalnemu sprzedawcy. GWARANCJA Od momentu dostawy urządzenie jest objęte 12- miesięczną gwarancją. Reklamacje będą rozpatrywane wyłącznie po okazaniu faktury zakupu. Gwarancja obejmuje naprawy usterek, które mogą wynikać z defektów produkcyjnych lub materiałowych. Gwarancja nie obejmuje: Usterek lub uszkodzeń powstałych w wyniku nieprawidłowego użytkowania lub podłączania. Przeciążeń urządzenia. Sytuacji, w których przegląd został przeprowadzony niewłaściwie lub niedostatecznie dobrze. Sytuacji, w których informacje i wskazówki zawarte w instrukcji nie były przestrzegane. Sytuacji kiedy urządzenie jest użytkowane przez niewłaściwa osobę. Użytkowania urządzenia w celach innych niż jego przeznaczenie. Napraw z wykorzystaniem nieoryginalnych części. Uszkodzenia lub usunięcia danych identyfikujących maszynę. Usterek spowodowanych pożarem, wilgocią i/lub transportem. EMISJA Z reguły ważony poziom dźwięku A wynosi: poziom ciśnienia dźwięku 94 db(a); poziom mocy dźwięku 105 db(a). Odchylenie K = 3 db. STOSOWAĆ ŚRODKI OCHRONY SŁUCHU! Zmierzony średni poziom wibracji wynosi mniej niż 2,5 m/s2. Wyniki pomiarów określono zgodnie z normą EN

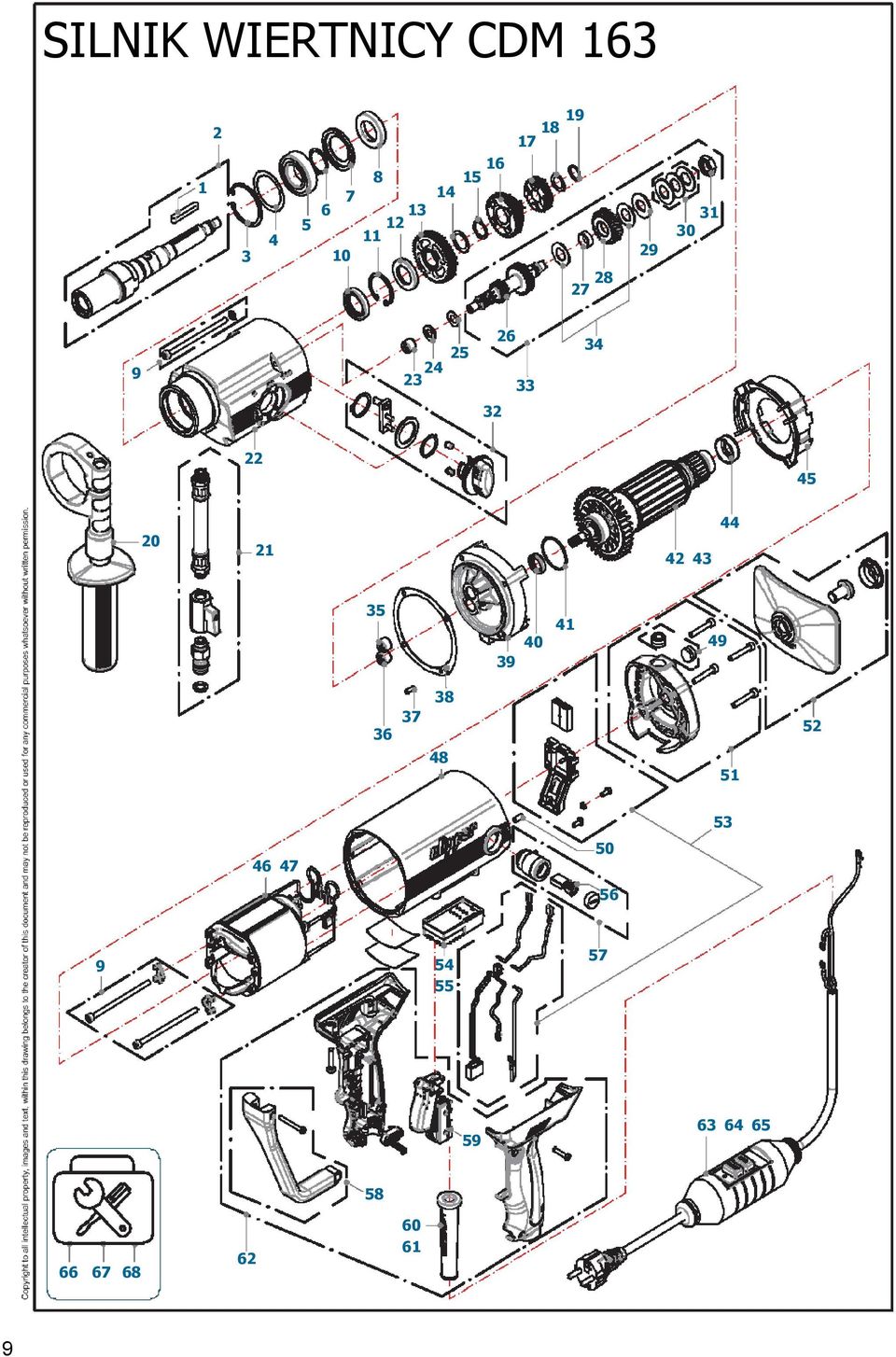

9 SILNIK WIERTNICY CDM

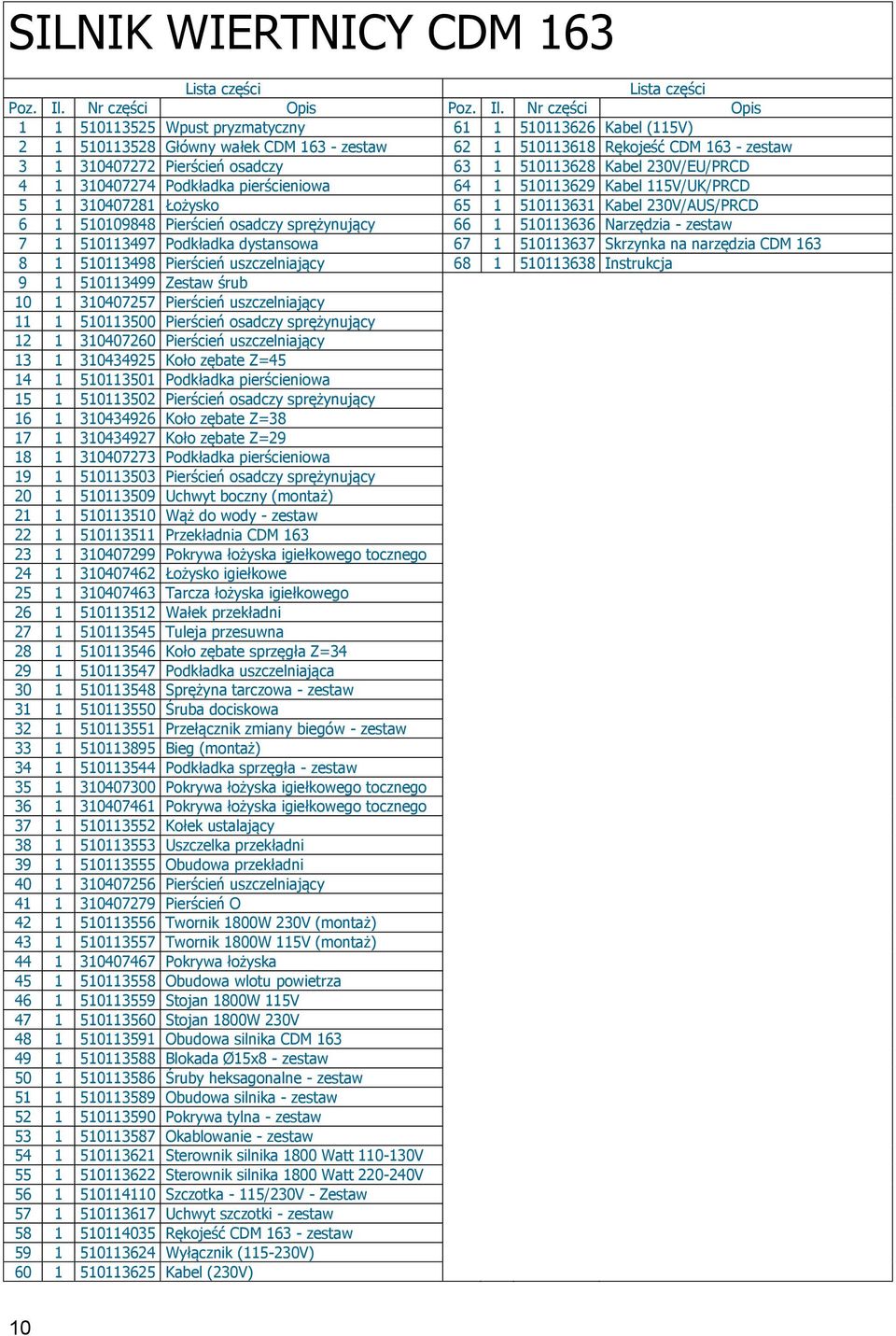

10 SILNIK WIERTNICY CDM 163 Lista części Lista części Poz. Il. Nr części Opis Poz. Il. Nr części Opis Wpust pryzmatyczny Kabel (115V) Główny wałek CDM zestaw Rękojeść CDM zestaw Pierścień osadczy Kabel 230V/EU/PRCD Podkładka pierścieniowa Kabel 115V/UK/PRCD Łożysko Kabel 230V/AUS/PRCD Pierścień osadczy sprężynujący Narzędzia - zestaw Podkładka dystansowa Skrzynka na narzędzia CDM Pierścień uszczelniający Instrukcja Zestaw śrub Pierścień uszczelniający Pierścień osadczy sprężynujący Pierścień uszczelniający Koło zębate Z= Podkładka pierścieniowa Pierścień osadczy sprężynujący Koło zębate Z= Koło zębate Z= Podkładka pierścieniowa Pierścień osadczy sprężynujący Uchwyt boczny (montaż) Wąż do wody - zestaw Przekładnia CDM Pokrywa łożyska igiełkowego tocznego Łożysko igiełkowe Tarcza łożyska igiełkowego Wałek przekładni Tuleja przesuwna Koło zębate sprzęgła Z= Podkładka uszczelniająca Sprężyna tarczowa - zestaw Śruba dociskowa Przełącznik zmiany biegów - zestaw Bieg (montaż) Podkładka sprzęgła - zestaw Pokrywa łożyska igiełkowego tocznego Pokrywa łożyska igiełkowego tocznego Kołek ustalający Uszczelka przekładni Obudowa przekładni Pierścień uszczelniający Pierścień O Twornik 1800W 230V (montaż) Twornik 1800W 115V (montaż) Pokrywa łożyska Obudowa wlotu powietrza Stojan 1800W 115V Stojan 1800W 230V Obudowa silnika CDM Blokada Ø15x8 - zestaw Śruby heksagonalne - zestaw Obudowa silnika - zestaw Pokrywa tylna - zestaw Okablowanie - zestaw Sterownik silnika 1800 Watt V Sterownik silnika 1800 Watt V Szczotka - 115/230V - Zestaw Uchwyt szczotki - zestaw Rękojeść CDM zestaw Wyłącznik ( V) Kabel (230V) 10

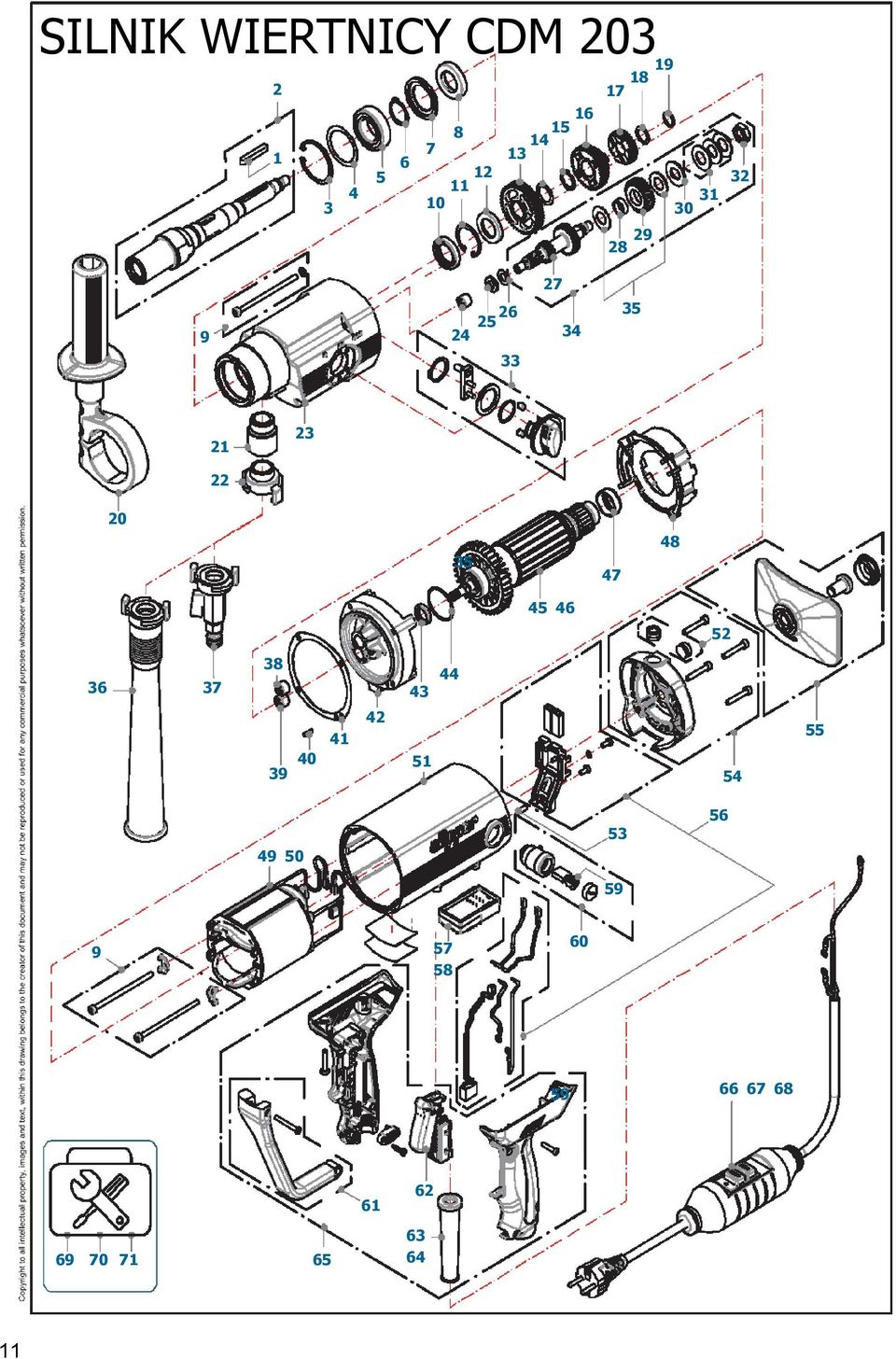

11 SILNIK WIERTNICY CDM

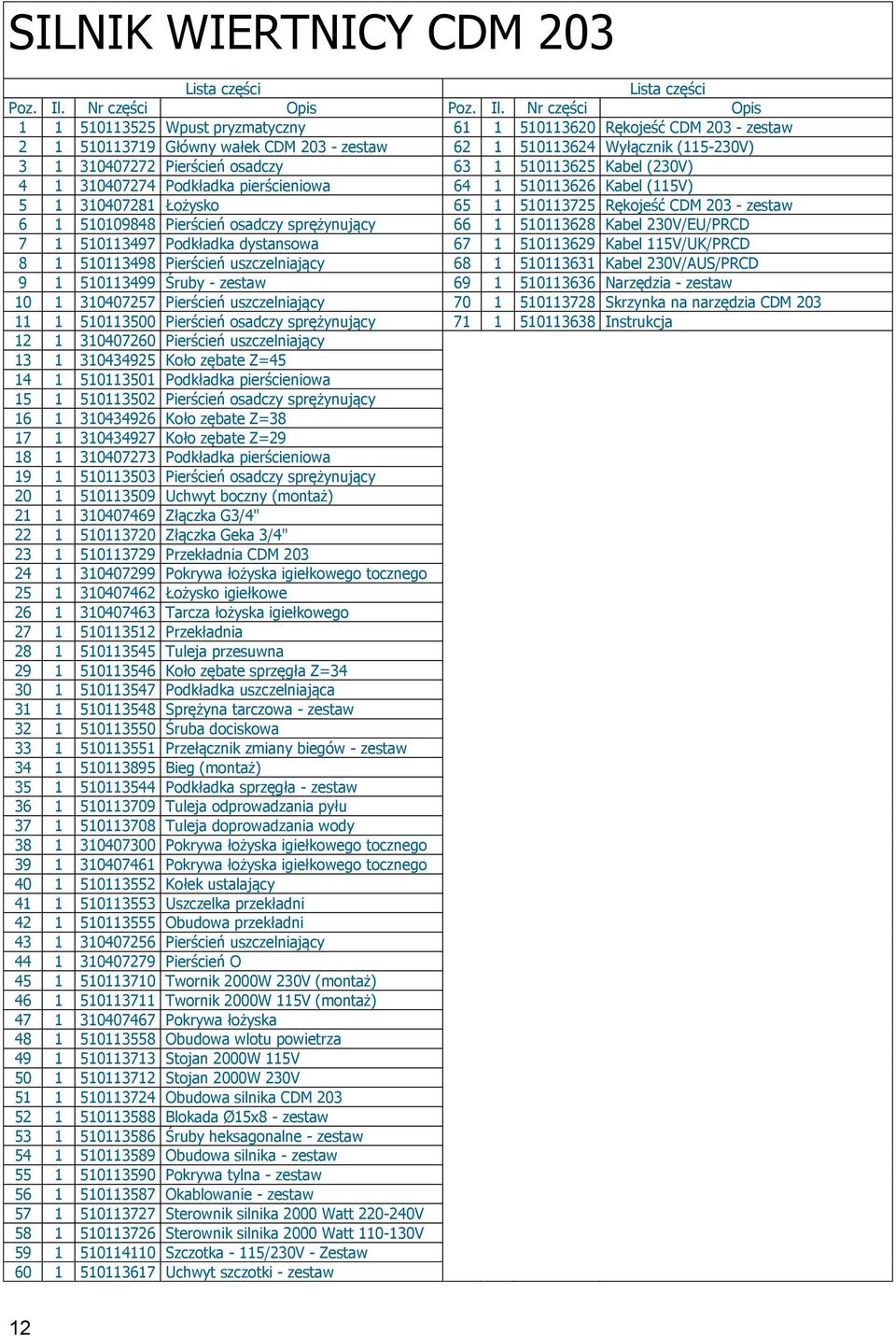

12 SILNIK WIERTNICY CDM 203 Lista części Lista części Poz. Il. Nr części Opis Poz. Il. Nr części Opis Wpust pryzmatyczny Rękojeść CDM zestaw Główny wałek CDM zestaw Wyłącznik ( V) Pierścień osadczy Kabel (230V) Podkładka pierścieniowa Kabel (115V) Łożysko Rękojeść CDM zestaw Pierścień osadczy sprężynujący Kabel 230V/EU/PRCD Podkładka dystansowa Kabel 115V/UK/PRCD Pierścień uszczelniający Kabel 230V/AUS/PRCD Śruby - zestaw Narzędzia - zestaw Pierścień uszczelniający Skrzynka na narzędzia CDM Pierścień osadczy sprężynujący Instrukcja Pierścień uszczelniający Koło zębate Z= Podkładka pierścieniowa Pierścień osadczy sprężynujący Koło zębate Z= Koło zębate Z= Podkładka pierścieniowa Pierścień osadczy sprężynujący Uchwyt boczny (montaż) Złączka G3/4" Złączka Geka 3/4" Przekładnia CDM Pokrywa łożyska igiełkowego tocznego Łożysko igiełkowe Tarcza łożyska igiełkowego Przekładnia Tuleja przesuwna Koło zębate sprzęgła Z= Podkładka uszczelniająca Sprężyna tarczowa - zestaw Śruba dociskowa Przełącznik zmiany biegów - zestaw Bieg (montaż) Podkładka sprzęgła - zestaw Tuleja odprowadzania pyłu Tuleja doprowadzania wody Pokrywa łożyska igiełkowego tocznego Pokrywa łożyska igiełkowego tocznego Kołek ustalający Uszczelka przekładni Obudowa przekładni Pierścień uszczelniający Pierścień O Twornik 2000W 230V (montaż) Twornik 2000W 115V (montaż) Pokrywa łożyska Obudowa wlotu powietrza Stojan 2000W 115V Stojan 2000W 230V Obudowa silnika CDM Blokada Ø15x8 - zestaw Śruby heksagonalne - zestaw Obudowa silnika - zestaw Pokrywa tylna - zestaw Okablowanie - zestaw Sterownik silnika 2000 Watt V Sterownik silnika 2000 Watt V Szczotka - 115/230V - Zestaw Uchwyt szczotki - zestaw 12

13 13

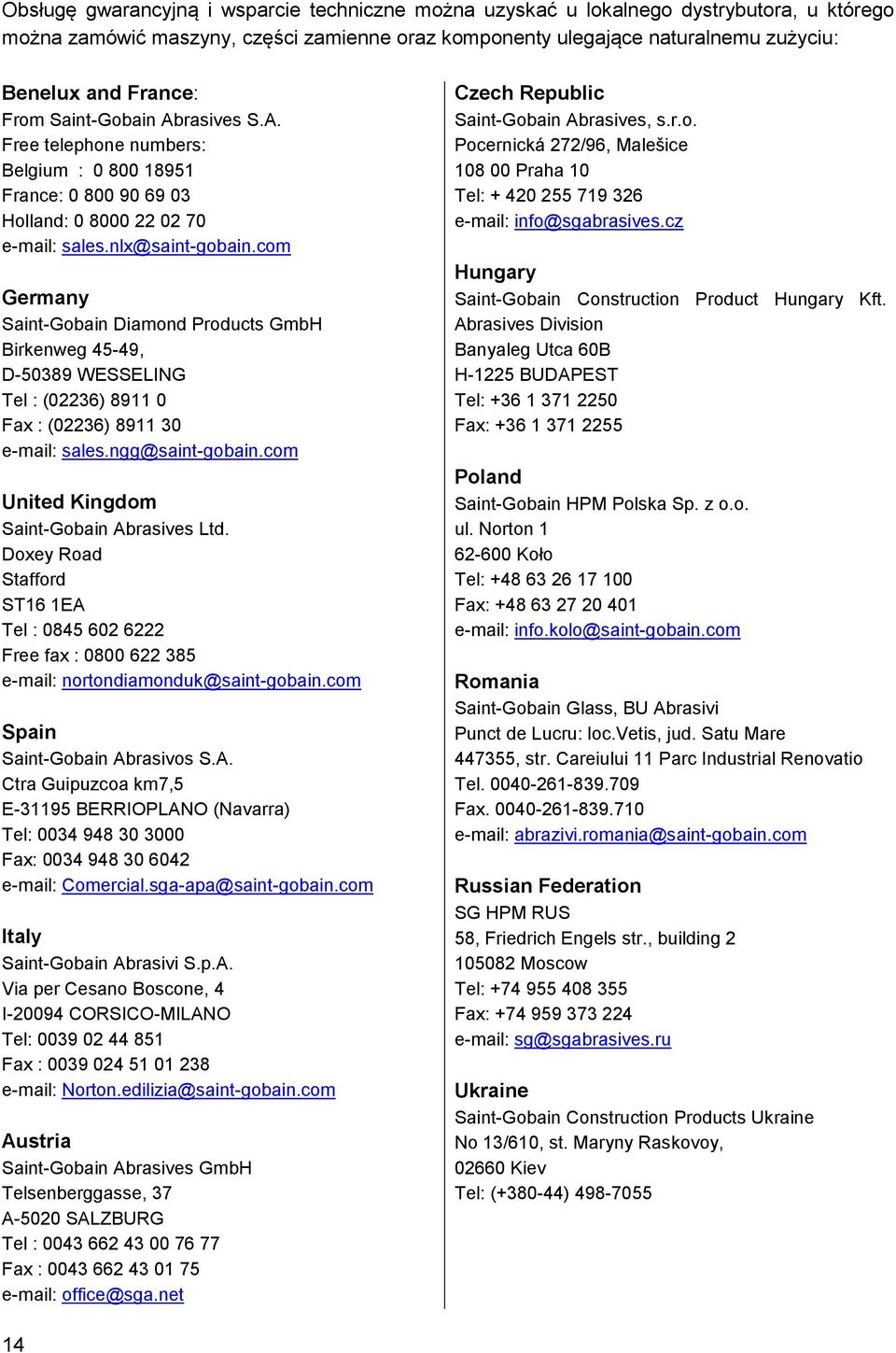

14 Obsługę gwarancyjną i wsparcie techniczne można uzyskać u lokalnego dystrybutora, u którego można zamówić maszyny, części zamienne oraz komponenty ulegające naturalnemu zużyciu: Benelux and France: From Saint-Gobain Abrasives S.A. Free telephone numbers: Belgium : France: Holland: sales.nlx@saint-gobain.com Germany Saint-Gobain Diamond Products GmbH Birkenweg 45-49, D WESSELING Tel : (02236) Fax : (02236) sales.ngg@saint-gobain.com United Kingdom Saint-Gobain Abrasives Ltd. Doxey Road Stafford ST16 1EA Tel : Free fax : nortondiamonduk@saint-gobain.com Spain Saint-Gobain Abrasivos S.A. Ctra Guipuzcoa km7,5 E BERRIOPLANO (Navarra) Tel: Fax: Comercial.sga-apa@saint-gobain.com Italy Saint-Gobain Abrasivi S.p.A. Via per Cesano Boscone, 4 I CORSICO-MILANO Tel: Fax : Norton.edilizia@saint-gobain.com Austria Saint-Gobain Abrasives GmbH Telsenberggasse, 37 A-5020 SALZBURG Tel : Fax : office@sga.net Czech Republic Saint-Gobain Abrasives, s.r.o. Pocernická 272/96, Malešice Praha 10 Tel: info@sgabrasives.cz Hungary Saint-Gobain Construction Product Hungary Kft. Abrasives Division Banyaleg Utca 60B H-1225 BUDAPEST Tel: Fax: Poland Saint-Gobain HPM Polska Sp. z o.o. ul. Norton Koło Tel: Fax: info.kolo@saint-gobain.com Romania Saint-Gobain Glass, BU Abrasivi Punct de Lucru: loc.vetis, jud. Satu Mare , str. Careiului 11 Parc Industrial Renovatio Tel Fax abrazivi.romania@saint-gobain.com Russian Federation SG HPM RUS 58, Friedrich Engels str., building Moscow Tel: Fax: sg@sgabrasives.ru Ukraine Saint-Gobain Construction Products Ukraine No 13/610, st. Maryny Raskovoy, Kiev Tel: ( )

15 15

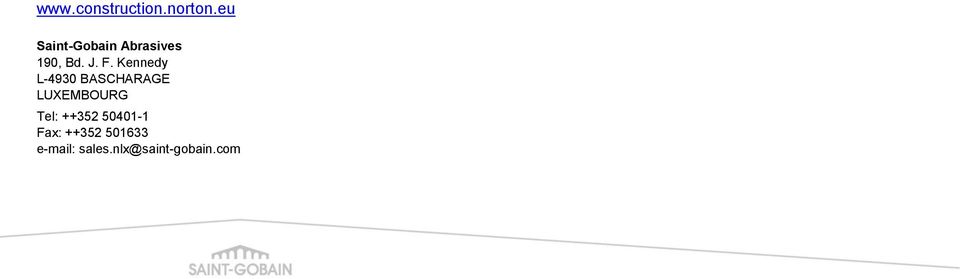

16 Saint-Gobain Abrasives 190, Bd. J. F. Kennedy L-4930 BASCHARAGE LUXEMBOURG Tel: Fax:
