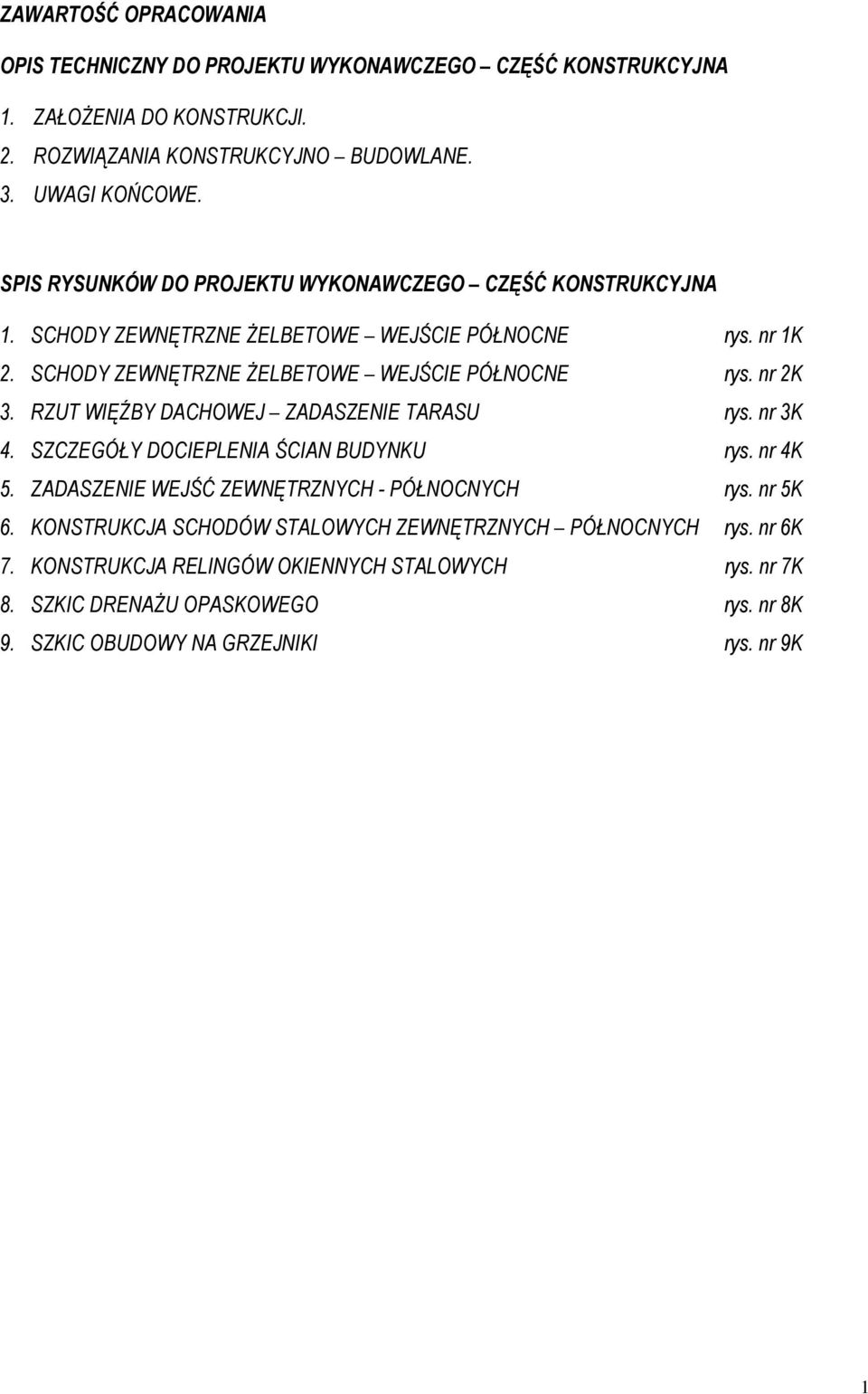

1 ZAWARTOŚĆ OPRACOWANIA OPIS TECHNICZNY DO PROJEKTU WYKONAWCZEGO CZĘŚĆ KONSTRUKCYJNA 1. ZAŁOŻENIA DO KONSTRUKCJI. 2. ROZWIĄZANIA KONSTRUKCYJNO BUDOWLANE. 3. UWAGI KOŃCOWE. SPIS RYSUNKÓW DO PROJEKTU WYKONAWCZEGO CZĘŚĆ KONSTRUKCYJNA 1. SCHODY ZEWNĘTRZNE ŻELBETOWE WEJŚCIE PÓŁNOCNE rys. nr 1K 2. SCHODY ZEWNĘTRZNE ŻELBETOWE WEJŚCIE PÓŁNOCNE rys. nr 2K 3. RZUT WIĘŹBY DACHOWEJ ZADASZENIE TARASU rys. nr 3K 4. SZCZEGÓŁY DOCIEPLENIA ŚCIAN BUDYNKU rys. nr 4K 5. ZADASZENIE WEJŚĆ ZEWNĘTRZNYCH - PÓŁNOCNYCH rys. nr 5K 6. KONSTRUKCJA SCHODÓW STALOWYCH ZEWNĘTRZNYCH PÓŁNOCNYCH rys. nr 6K 7. KONSTRUKCJA RELINGÓW OKIENNYCH STALOWYCH rys. nr 7K 8. SZKIC DRENAŻU OPASKOWEGO rys. nr 8K 9. SZKIC OBUDOWY NA GRZEJNIKI rys. nr 9K 1

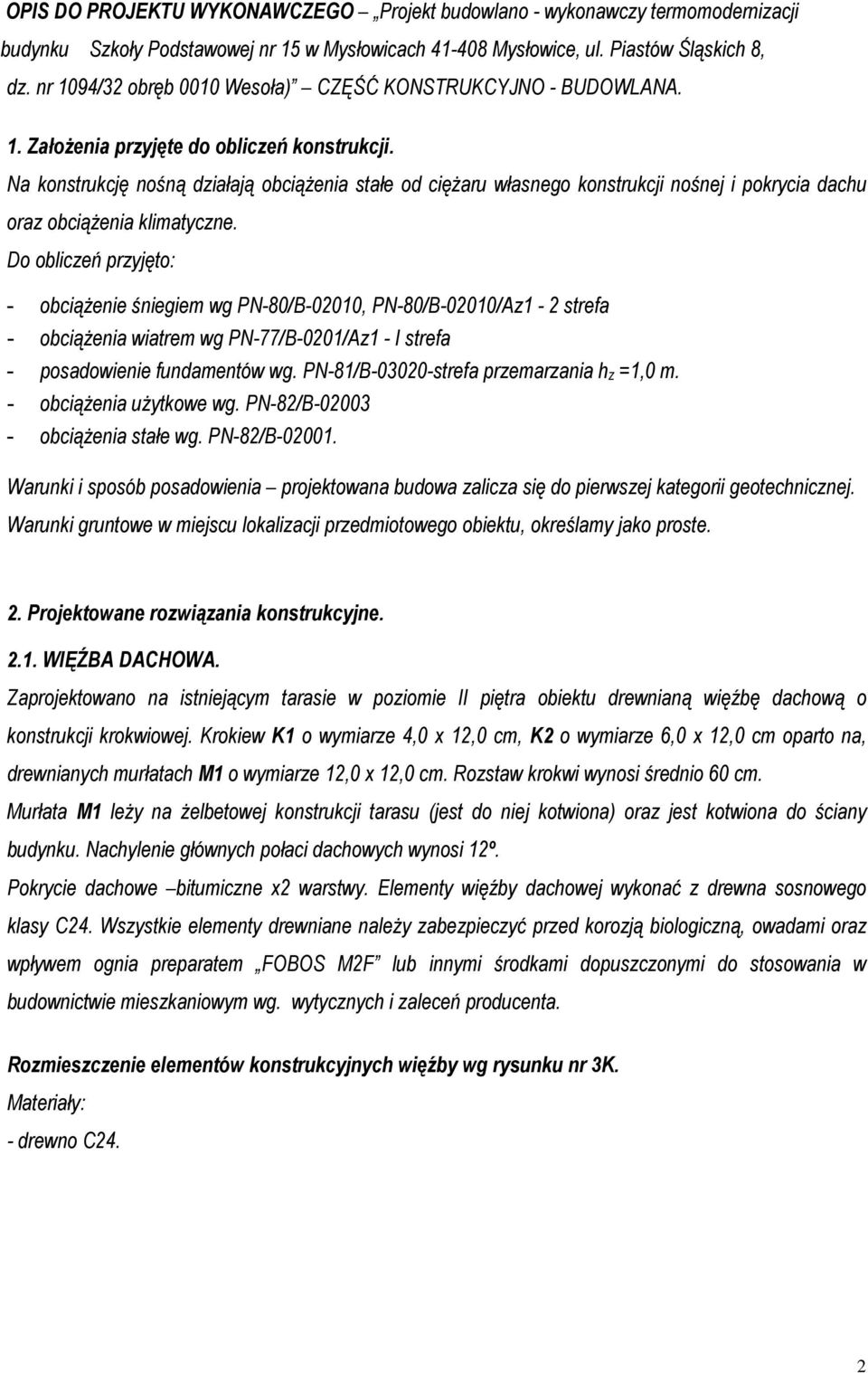

2 OPIS DO PROJEKTU WYKONAWCZEGO Projekt budowlano - wykonawczy termomodernizacji budynku Szkoły Podstawowej nr 15 w Mysłowicach Mysłowice, ul. Piastów Śląskich 8, dz. nr 1094/32 obręb 0010 Wesoła) CZĘŚĆ KONSTRUKCYJNO - BUDOWLANA. 1. Założenia przyjęte do obliczeń konstrukcji. Na konstrukcję nośną działają obciążenia stałe od ciężaru własnego konstrukcji nośnej i pokrycia dachu oraz obciążenia klimatyczne. Do obliczeń przyjęto: - obciążenie śniegiem wg PN-80/B-02010, PN-80/B-02010/Az1-2 strefa - obciążenia wiatrem wg PN-77/B-0201/Az1 - I strefa - posadowienie fundamentów wg. PN-81/B strefa przemarzania hz =1,0 m. - obciążenia użytkowe wg. PN-82/B obciążenia stałe wg. PN-82/B Warunki i sposób posadowienia projektowana budowa zalicza się do pierwszej kategorii geotechnicznej. Warunki gruntowe w miejscu lokalizacji przedmiotowego obiektu, określamy jako proste. 2. Projektowane rozwiązania konstrukcyjne WIĘŹBA DACHOWA. Zaprojektowano na istniejącym tarasie w poziomie II piętra obiektu drewnianą więźbę dachową o konstrukcji krokwiowej. Krokiew K1 o wymiarze 4,0 x 12,0 cm, K2 o wymiarze 6,0 x 12,0 cm oparto na, drewnianych murłatach M1 o wymiarze 12,0 x 12,0 cm. Rozstaw krokwi wynosi średnio 60 cm. Murłata M1 leży na żelbetowej konstrukcji tarasu (jest do niej kotwiona) oraz jest kotwiona do ściany budynku. Nachylenie głównych połaci dachowych wynosi 12º. Pokrycie dachowe bitumiczne x2 warstwy. Elementy więźby dachowej wykonać z drewna sosnowego klasy C24. Wszystkie elementy drewniane należy zabezpieczyć przed korozją biologiczną, owadami oraz wpływem ognia preparatem FOBOS M2F lub innymi środkami dopuszczonymi do stosowania w budownictwie mieszkaniowym wg. wytycznych i zaleceń producenta. Rozmieszczenie elementów konstrukcyjnych więźby wg rysunku nr 3K. Materiały: - drewno C24. 2

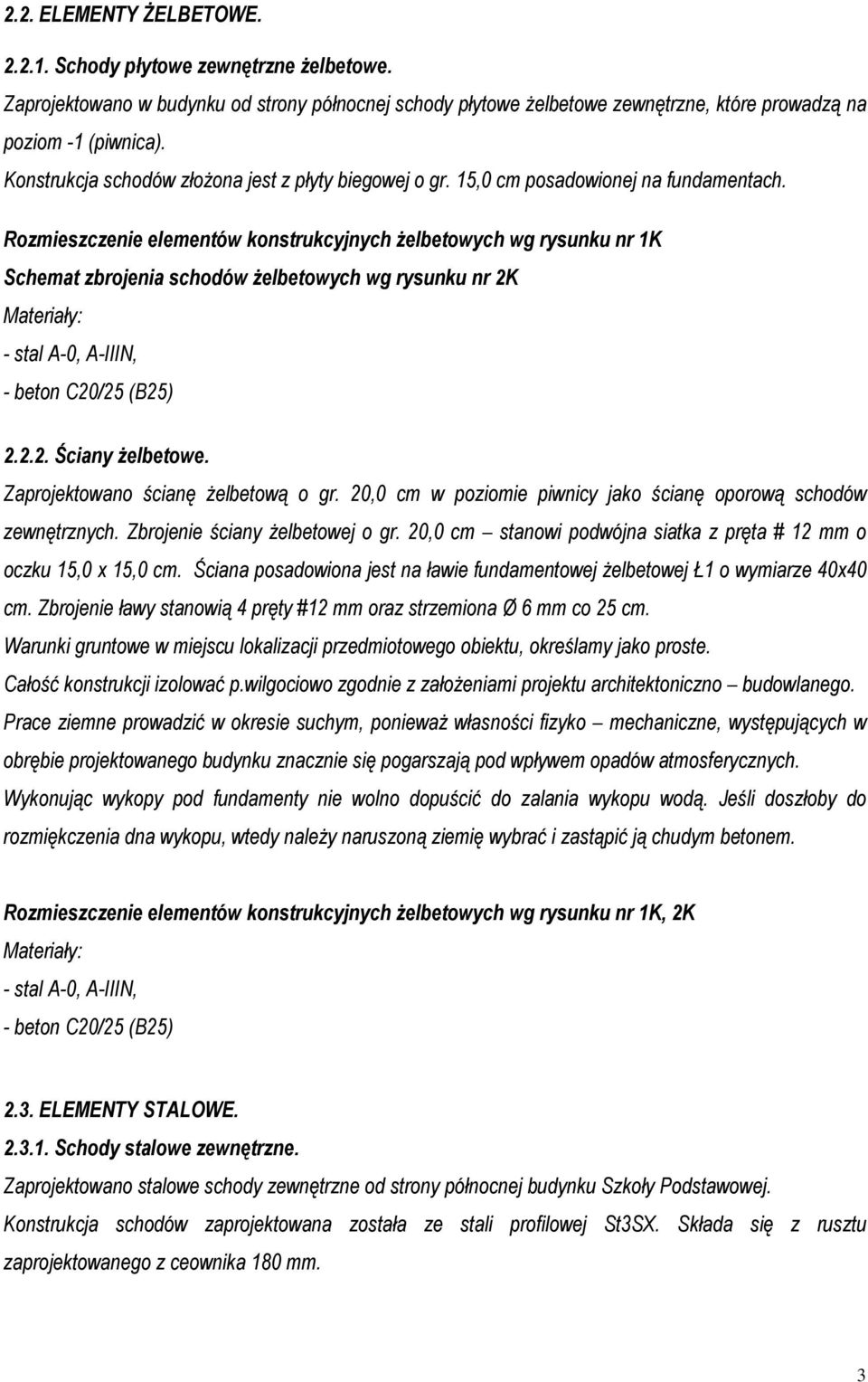

3 2.2. ELEMENTY ŻELBETOWE Schody płytowe zewnętrzne żelbetowe. Zaprojektowano w budynku od strony północnej schody płytowe żelbetowe zewnętrzne, które prowadzą na poziom -1 (piwnica). Konstrukcja schodów złożona jest z płyty biegowej o gr. 15,0 cm posadowionej na fundamentach. Rozmieszczenie elementów konstrukcyjnych żelbetowych wg rysunku nr 1K Schemat zbrojenia schodów żelbetowych wg rysunku nr 2K Materiały: - stal A-0, A-IIIN, - beton C20/25 (B25) Ściany żelbetowe. Zaprojektowano ścianę żelbetową o gr. 20,0 cm w poziomie piwnicy jako ścianę oporową schodów zewnętrznych. Zbrojenie ściany żelbetowej o gr. 20,0 cm stanowi podwójna siatka z pręta # 12 mm o oczku 15,0 x 15,0 cm. Ściana posadowiona jest na ławie fundamentowej żelbetowej Ł1 o wymiarze 40x40 cm. Zbrojenie ławy stanowią 4 pręty #12 mm oraz strzemiona Ø 6 mm co 25 cm. Warunki gruntowe w miejscu lokalizacji przedmiotowego obiektu, określamy jako proste. Całość konstrukcji izolować p.wilgociowo zgodnie z założeniami projektu architektoniczno budowlanego. Prace ziemne prowadzić w okresie suchym, ponieważ własności fizyko mechaniczne, występujących w obrębie projektowanego budynku znacznie się pogarszają pod wpływem opadów atmosferycznych. Wykonując wykopy pod fundamenty nie wolno dopuścić do zalania wykopu wodą. Jeśli doszłoby do rozmiękczenia dna wykopu, wtedy należy naruszoną ziemię wybrać i zastąpić ją chudym betonem. Rozmieszczenie elementów konstrukcyjnych żelbetowych wg rysunku nr 1K, 2K Materiały: - stal A-0, A-IIIN, - beton C20/25 (B25) 2.3. ELEMENTY STALOWE Schody stalowe zewnętrzne. Zaprojektowano stalowe schody zewnętrzne od strony północnej budynku Szkoły Podstawowej. Konstrukcja schodów zaprojektowana została ze stali profilowej St3SX. Składa się z rusztu zaprojektowanego z ceownika 180 mm. 3

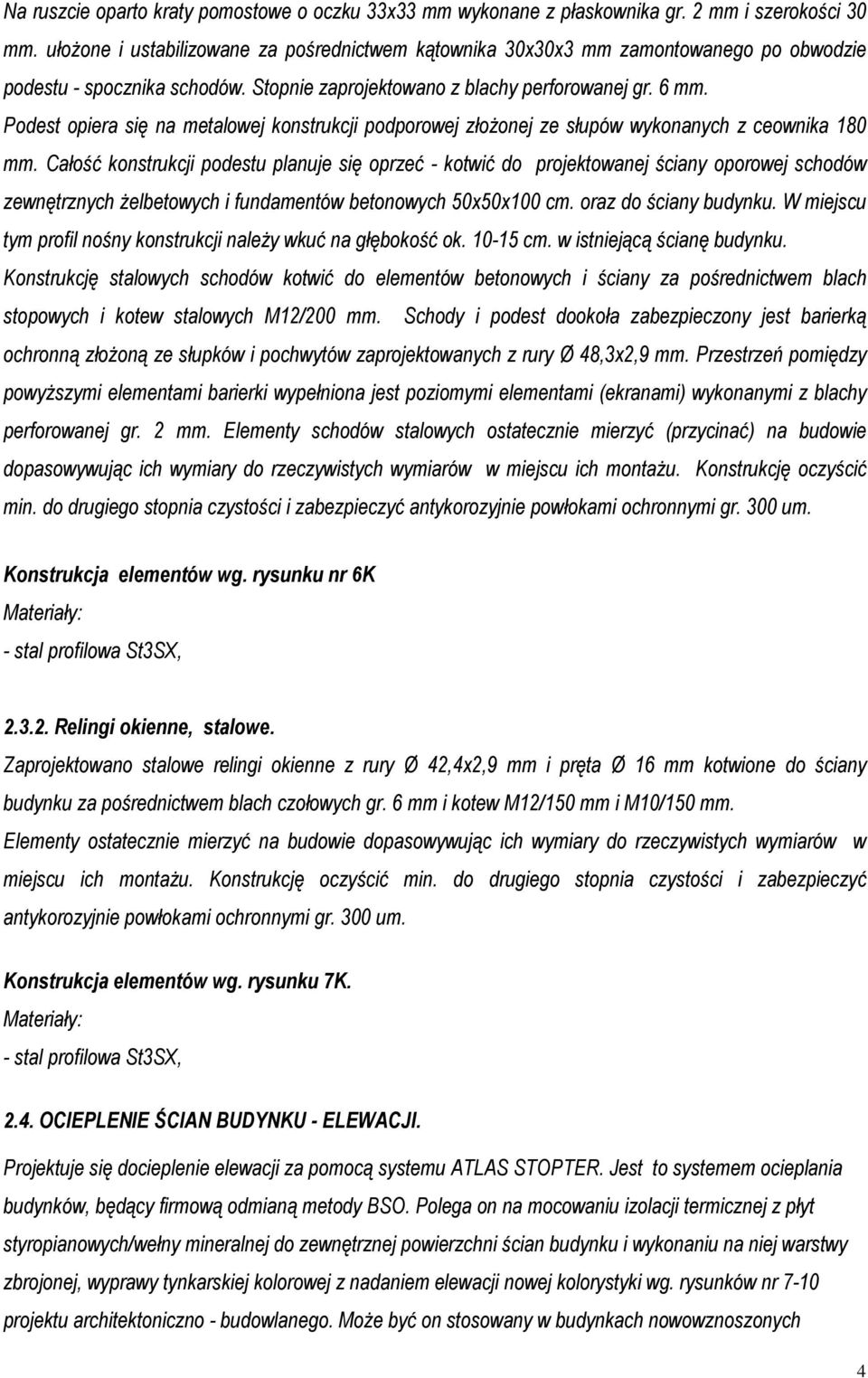

4 Na ruszcie oparto kraty pomostowe o oczku 33x33 mm wykonane z płaskownika gr. 2 mm i szerokości 30 mm. ułożone i ustabilizowane za pośrednictwem kątownika 30x30x3 mm zamontowanego po obwodzie podestu - spocznika schodów. Stopnie zaprojektowano z blachy perforowanej gr. 6 mm. Podest opiera się na metalowej konstrukcji podporowej złożonej ze słupów wykonanych z ceownika 180 mm. Całość konstrukcji podestu planuje się oprzeć - kotwić do projektowanej ściany oporowej schodów zewnętrznych żelbetowych i fundamentów betonowych 50x50x100 cm. oraz do ściany budynku. W miejscu tym profil nośny konstrukcji należy wkuć na głębokość ok cm. w istniejącą ścianę budynku. Konstrukcję stalowych schodów kotwić do elementów betonowych i ściany za pośrednictwem blach stopowych i kotew stalowych M12/200 mm. Schody i podest dookoła zabezpieczony jest barierką ochronną złożoną ze słupków i pochwytów zaprojektowanych z rury Ø 48,3x2,9 mm. Przestrzeń pomiędzy powyższymi elementami barierki wypełniona jest poziomymi elementami (ekranami) wykonanymi z blachy perforowanej gr. 2 mm. Elementy schodów stalowych ostatecznie mierzyć (przycinać) na budowie dopasowywując ich wymiary do rzeczywistych wymiarów w miejscu ich montażu. Konstrukcję oczyścić min. do drugiego stopnia czystości i zabezpieczyć antykorozyjnie powłokami ochronnymi gr. 300 um. Konstrukcja elementów wg. rysunku nr 6K Materiały: - stal profilowa St3SX, Relingi okienne, stalowe. Zaprojektowano stalowe relingi okienne z rury Ø 42,4x2,9 mm i pręta Ø 16 mm kotwione do ściany budynku za pośrednictwem blach czołowych gr. 6 mm i kotew M12/150 mm i M10/150 mm. Elementy ostatecznie mierzyć na budowie dopasowywując ich wymiary do rzeczywistych wymiarów w miejscu ich montażu. Konstrukcję oczyścić min. do drugiego stopnia czystości i zabezpieczyć antykorozyjnie powłokami ochronnymi gr. 300 um. Konstrukcja elementów wg. rysunku 7K. Materiały: - stal profilowa St3SX, 2.4. OCIEPLENIE ŚCIAN BUDYNKU - ELEWACJI. Projektuje się docieplenie elewacji za pomocą systemu ATLAS STOPTER. Jest to systemem ocieplania budynków, będący firmową odmianą metody BSO. Polega on na mocowaniu izolacji termicznej z płyt styropianowych/wełny mineralnej do zewnętrznej powierzchni ścian budynku i wykonaniu na niej warstwy zbrojonej, wyprawy tynkarskiej kolorowej z nadaniem elewacji nowej kolorystyki wg. rysunków nr 7-10 projektu architektoniczno - budowlanego. Może być on stosowany w budynkach nowowznoszonych 4

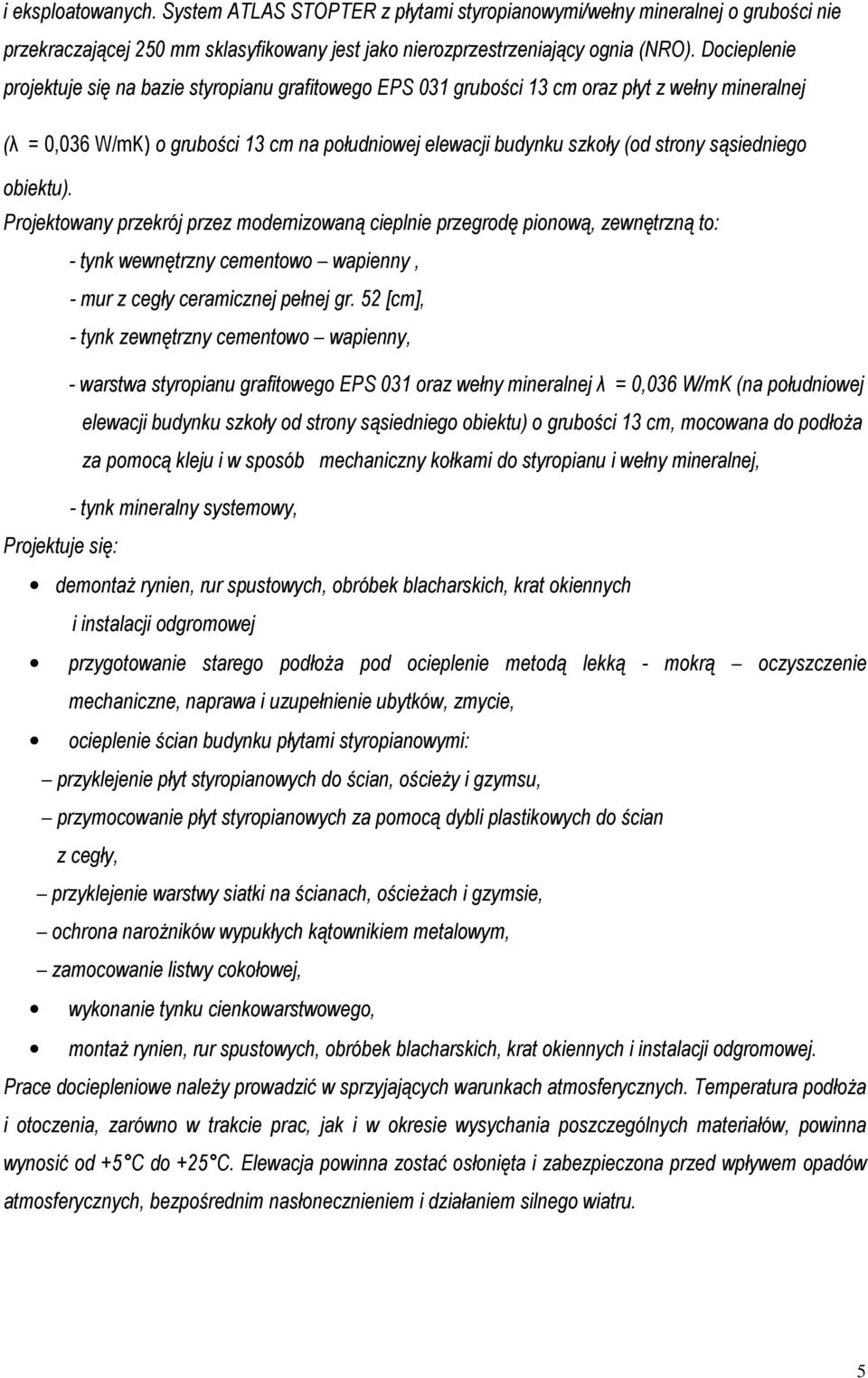

5 i eksploatowanych. System ATLAS STOPTER z płytami styropianowymi/wełny mineralnej o grubości nie przekraczającej 250 mm sklasyfikowany jest jako nierozprzestrzeniający ognia (NRO). Docieplenie projektuje się na bazie styropianu grafitowego EPS 031 grubości 13 cm oraz płyt z wełny mineralnej (λ = 0,036 W/mK) o grubości 13 cm na południowej elewacji budynku szkoły (od strony sąsiedniego obiektu). Projektowany przekrój przez modernizowaną cieplnie przegrodę pionową, zewnętrzną to: - tynk wewnętrzny cementowo wapienny, - mur z cegły ceramicznej pełnej gr. 52 [cm], - tynk zewnętrzny cementowo wapienny, - warstwa styropianu grafitowego EPS 031 oraz wełny mineralnej λ = 0,036 W/mK (na południowej elewacji budynku szkoły od strony sąsiedniego obiektu) o grubości 13 cm, mocowana do podłoża za pomocą kleju i w sposób mechaniczny kołkami do styropianu i wełny mineralnej, - tynk mineralny systemowy, Projektuje się: demontaż rynien, rur spustowych, obróbek blacharskich, krat okiennych i instalacji odgromowej przygotowanie starego podłoża pod ocieplenie metodą lekką - mokrą oczyszczenie mechaniczne, naprawa i uzupełnienie ubytków, zmycie, ocieplenie ścian budynku płytami styropianowymi: przyklejenie płyt styropianowych do ścian, ościeży i gzymsu, przymocowanie płyt styropianowych za pomocą dybli plastikowych do ścian z cegły, przyklejenie warstwy siatki na ścianach, ościeżach i gzymsie, ochrona narożników wypukłych kątownikiem metalowym, zamocowanie listwy cokołowej, wykonanie tynku cienkowarstwowego, montaż rynien, rur spustowych, obróbek blacharskich, krat okiennych i instalacji odgromowej. Prace dociepleniowe należy prowadzić w sprzyjających warunkach atmosferycznych. Temperatura podłoża i otoczenia, zarówno w trakcie prac, jak i w okresie wysychania poszczególnych materiałów, powinna wynosić od +5 C do +25 C. Elewacja powinna zostać osłonięta i zabezpieczona przed wpływem opadów atmosferycznych, bezpośrednim nasłonecznieniem i działaniem silnego wiatru. 5

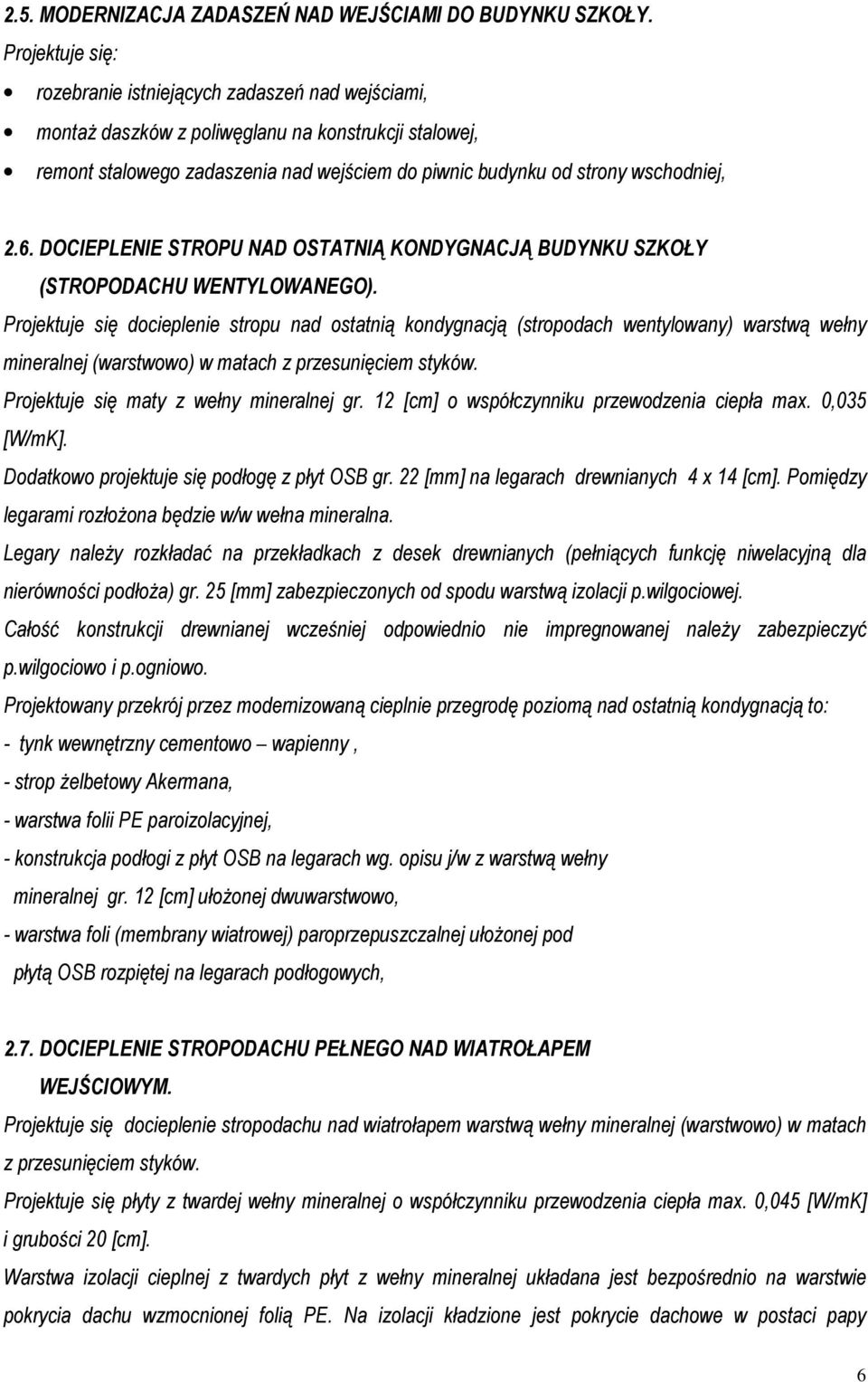

6 2.5. MODERNIZACJA ZADASZEŃ NAD WEJŚCIAMI DO BUDYNKU SZKOŁY. Projektuje się: rozebranie istniejących zadaszeń nad wejściami, montaż daszków z poliwęglanu na konstrukcji stalowej, remont stalowego zadaszenia nad wejściem do piwnic budynku od strony wschodniej, 2.6. DOCIEPLENIE STROPU NAD OSTATNIĄ KONDYGNACJĄ BUDYNKU SZKOŁY (STROPODACHU WENTYLOWANEGO). Projektuje się docieplenie stropu nad ostatnią kondygnacją (stropodach wentylowany) warstwą wełny mineralnej (warstwowo) w matach z przesunięciem styków. Projektuje się maty z wełny mineralnej gr. 12 [cm] o współczynniku przewodzenia ciepła max. 0,035 [W/mK]. Dodatkowo projektuje się podłogę z płyt OSB gr. 22 [mm] na legarach drewnianych 4 x 14 [cm]. Pomiędzy legarami rozłożona będzie w/w wełna mineralna. Legary należy rozkładać na przekładkach z desek drewnianych (pełniących funkcję niwelacyjną dla nierówności podłoża) gr. 25 [mm] zabezpieczonych od spodu warstwą izolacji p.wilgociowej. Całość konstrukcji drewnianej wcześniej odpowiednio nie impregnowanej należy zabezpieczyć p.wilgociowo i p.ogniowo. Projektowany przekrój przez modernizowaną cieplnie przegrodę poziomą nad ostatnią kondygnacją to: - tynk wewnętrzny cementowo wapienny, - strop żelbetowy Akermana, - warstwa folii PE paroizolacyjnej, - konstrukcja podłogi z płyt OSB na legarach wg. opisu j/w z warstwą wełny mineralnej gr. 12 [cm] ułożonej dwuwarstwowo, - warstwa foli (membrany wiatrowej) paroprzepuszczalnej ułożonej pod płytą OSB rozpiętej na legarach podłogowych, 2.7. DOCIEPLENIE STROPODACHU PEŁNEGO NAD WIATROŁAPEM WEJŚCIOWYM. Projektuje się docieplenie stropodachu nad wiatrołapem warstwą wełny mineralnej (warstwowo) w matach z przesunięciem styków. Projektuje się płyty z twardej wełny mineralnej o współczynniku przewodzenia ciepła max. 0,045 [W/mK] i grubości 20 [cm]. Warstwa izolacji cieplnej z twardych płyt z wełny mineralnej układana jest bezpośrednio na warstwie pokrycia dachu wzmocnionej folią PE. Na izolacji kładzione jest pokrycie dachowe w postaci papy 6

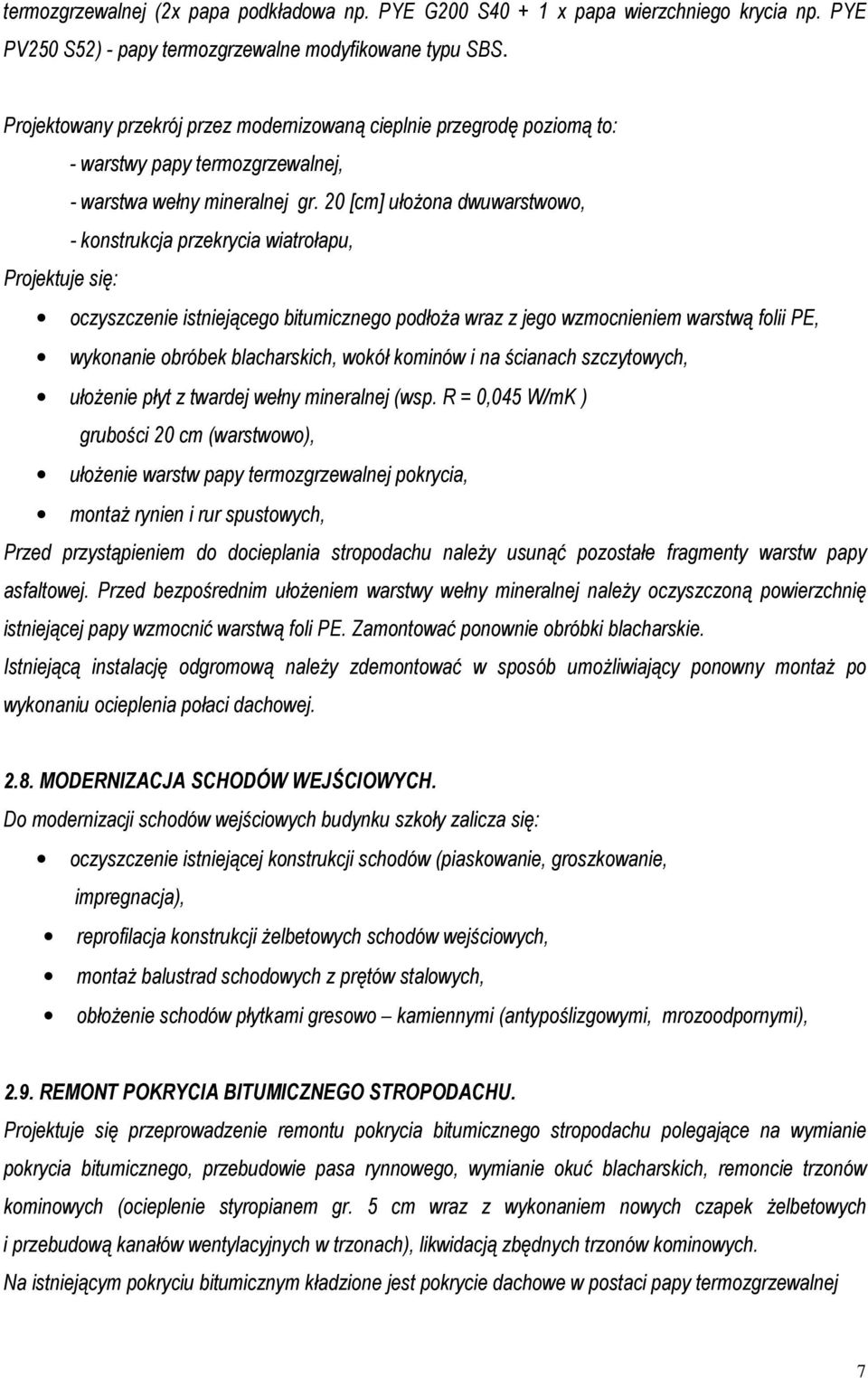

7 termozgrzewalnej (2x papa podkładowa np. PYE G200 S x papa wierzchniego krycia np. PYE PV250 S52) - papy termozgrzewalne modyfikowane typu SBS. Projektowany przekrój przez modernizowaną cieplnie przegrodę poziomą to: - warstwy papy termozgrzewalnej, - warstwa wełny mineralnej gr. 20 [cm] ułożona dwuwarstwowo, - konstrukcja przekrycia wiatrołapu, Projektuje się: oczyszczenie istniejącego bitumicznego podłoża wraz z jego wzmocnieniem warstwą folii PE, wykonanie obróbek blacharskich, wokół kominów i na ścianach szczytowych, ułożenie płyt z twardej wełny mineralnej (wsp. R = 0,045 W/mK ) grubości 20 cm (warstwowo), ułożenie warstw papy termozgrzewalnej pokrycia, montaż rynien i rur spustowych, Przed przystąpieniem do docieplania stropodachu należy usunąć pozostałe fragmenty warstw papy asfaltowej. Przed bezpośrednim ułożeniem warstwy wełny mineralnej należy oczyszczoną powierzchnię istniejącej papy wzmocnić warstwą foli PE. Zamontować ponownie obróbki blacharskie. Istniejącą instalację odgromową należy zdemontować w sposób umożliwiający ponowny montaż po wykonaniu ocieplenia połaci dachowej MODERNIZACJA SCHODÓW WEJŚCIOWYCH. Do modernizacji schodów wejściowych budynku szkoły zalicza się: oczyszczenie istniejącej konstrukcji schodów (piaskowanie, groszkowanie, impregnacja), reprofilacja konstrukcji żelbetowych schodów wejściowych, montaż balustrad schodowych z prętów stalowych, obłożenie schodów płytkami gresowo kamiennymi (antypoślizgowymi, mrozoodpornymi), 2.9. REMONT POKRYCIA BITUMICZNEGO STROPODACHU. Projektuje się przeprowadzenie remontu pokrycia bitumicznego stropodachu polegające na wymianie pokrycia bitumicznego, przebudowie pasa rynnowego, wymianie okuć blacharskich, remoncie trzonów kominowych (ocieplenie styropianem gr. 5 cm wraz z wykonaniem nowych czapek żelbetowych i przebudową kanałów wentylacyjnych w trzonach), likwidacją zbędnych trzonów kominowych. Na istniejącym pokryciu bitumicznym kładzione jest pokrycie dachowe w postaci papy termozgrzewalnej 7

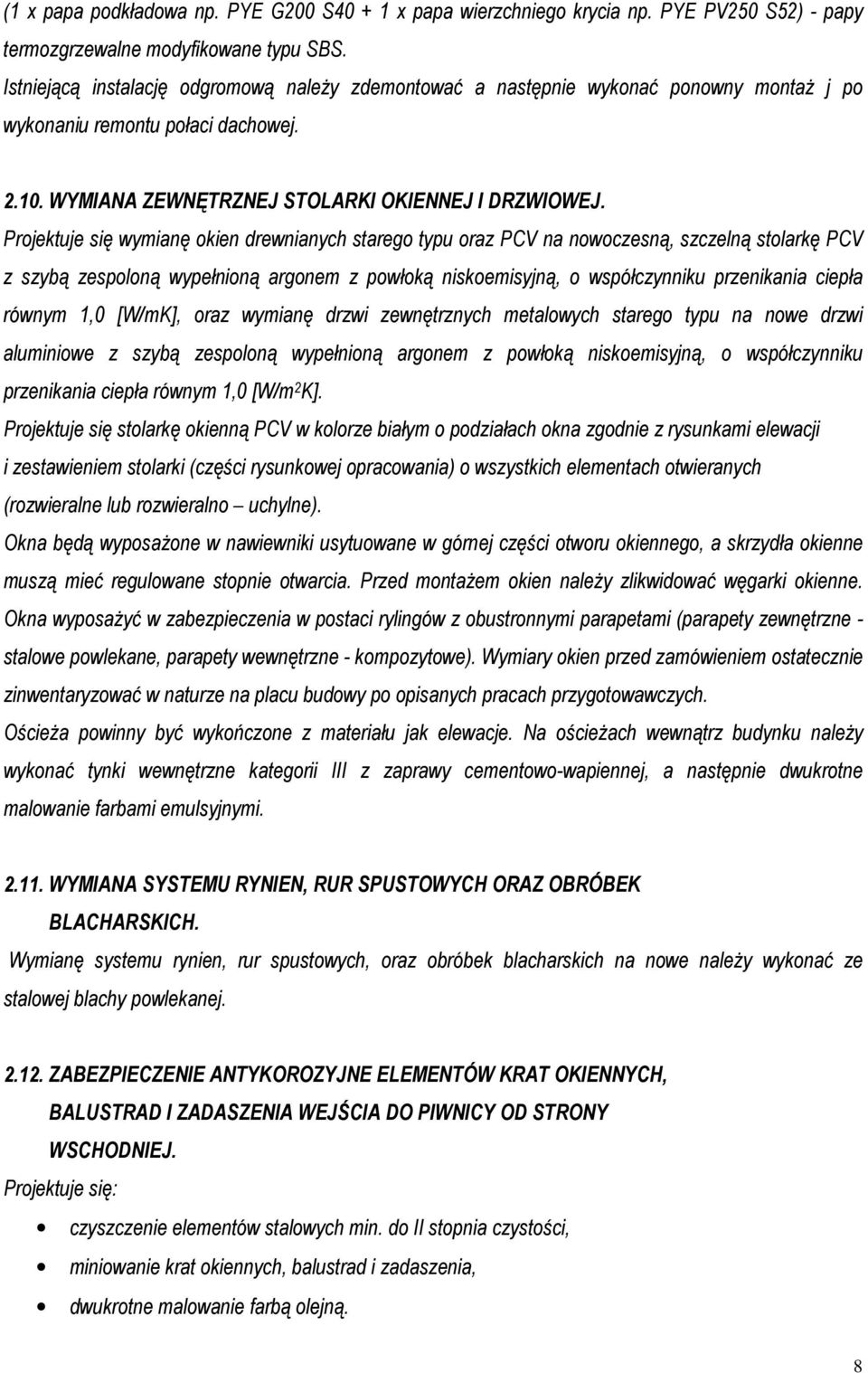

8 (1 x papa podkładowa np. PYE G200 S x papa wierzchniego krycia np. PYE PV250 S52) - papy termozgrzewalne modyfikowane typu SBS. Istniejącą instalację odgromową należy zdemontować a następnie wykonać ponowny montaż j po wykonaniu remontu połaci dachowej WYMIANA ZEWNĘTRZNEJ STOLARKI OKIENNEJ I DRZWIOWEJ. Projektuje się wymianę okien drewnianych starego typu oraz PCV na nowoczesną, szczelną stolarkę PCV z szybą zespoloną wypełnioną argonem z powłoką niskoemisyjną, o współczynniku przenikania ciepła równym 1,0 [W/mK], oraz wymianę drzwi zewnętrznych metalowych starego typu na nowe drzwi aluminiowe z szybą zespoloną wypełnioną argonem z powłoką niskoemisyjną, o współczynniku przenikania ciepła równym 1,0 [W/m 2 K]. Projektuje się stolarkę okienną PCV w kolorze białym o podziałach okna zgodnie z rysunkami elewacji i zestawieniem stolarki (części rysunkowej opracowania) o wszystkich elementach otwieranych (rozwieralne lub rozwieralno uchylne). Okna będą wyposażone w nawiewniki usytuowane w górnej części otworu okiennego, a skrzydła okienne muszą mieć regulowane stopnie otwarcia. Przed montażem okien należy zlikwidować węgarki okienne. Okna wyposażyć w zabezpieczenia w postaci rylingów z obustronnymi parapetami (parapety zewnętrzne - stalowe powlekane, parapety wewnętrzne - kompozytowe). Wymiary okien przed zamówieniem ostatecznie zinwentaryzować w naturze na placu budowy po opisanych pracach przygotowawczych. Ościeża powinny być wykończone z materiału jak elewacje. Na ościeżach wewnątrz budynku należy wykonać tynki wewnętrzne kategorii III z zaprawy cementowo-wapiennej, a następnie dwukrotne malowanie farbami emulsyjnymi WYMIANA SYSTEMU RYNIEN, RUR SPUSTOWYCH ORAZ OBRÓBEK BLACHARSKICH. Wymianę systemu rynien, rur spustowych, oraz obróbek blacharskich na nowe należy wykonać ze stalowej blachy powlekanej ZABEZPIECZENIE ANTYKOROZYJNE ELEMENTÓW KRAT OKIENNYCH, BALUSTRAD I ZADASZENIA WEJŚCIA DO PIWNICY OD STRONY WSCHODNIEJ. Projektuje się: czyszczenie elementów stalowych min. do II stopnia czystości, miniowanie krat okiennych, balustrad i zadaszenia, dwukrotne malowanie farbą olejną. 8

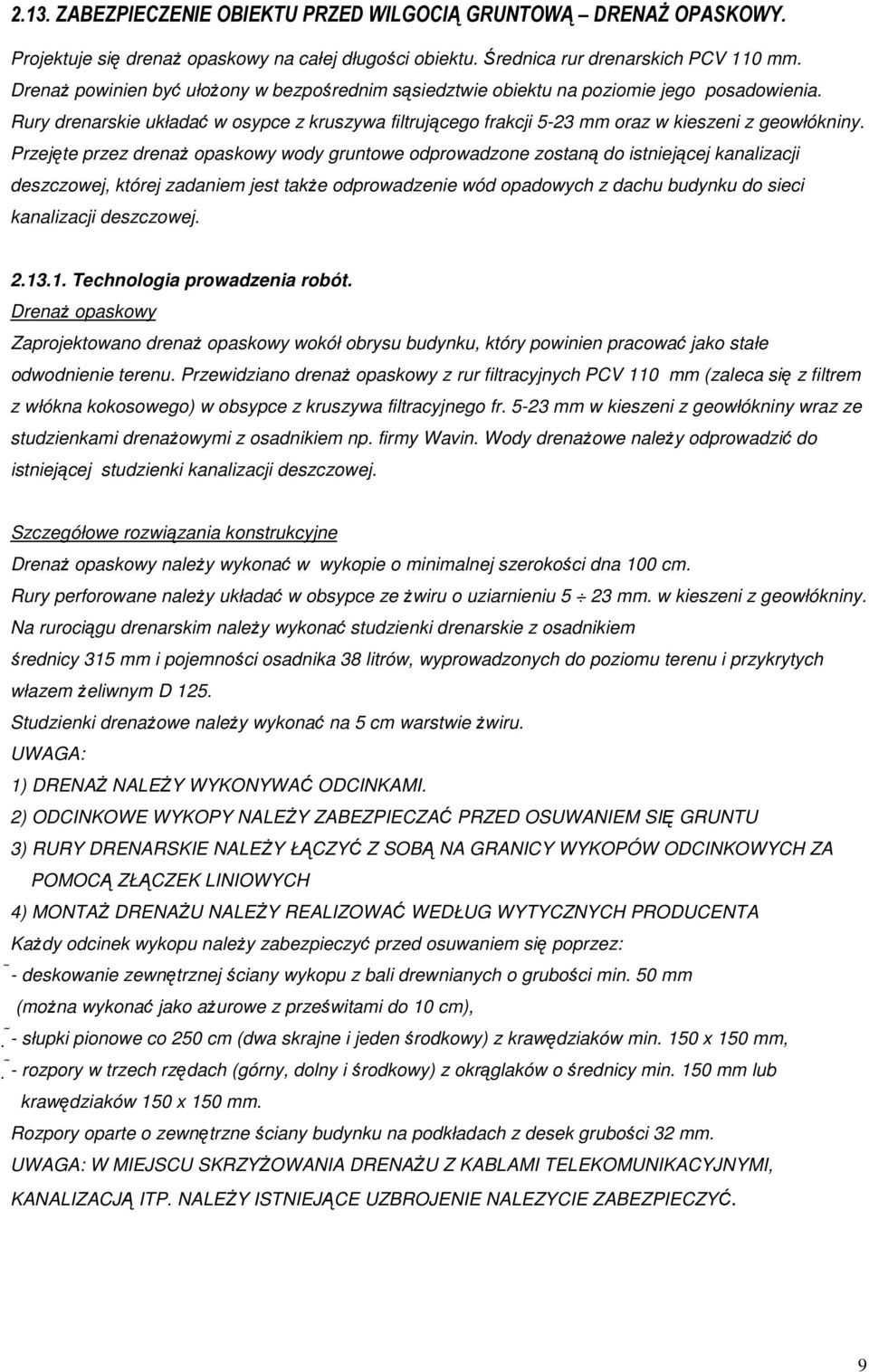

9 2.13. ZABEZPIECZENIE OBIEKTU PRZED WILGOCIĄ GRUNTOWĄ DRENAŻ OPASKOWY. Projektuje się drenaż opaskowy na całej długości obiektu. Średnica rur drenarskich PCV 110 mm. Drenaż powinien być ułożony w bezpośrednim sąsiedztwie obiektu na poziomie jego posadowienia. Rury drenarskie układać w osypce z kruszywa filtrującego frakcji 5-23 mm oraz w kieszeni z geowłókniny. Przejęte przez drenaż opaskowy wody gruntowe odprowadzone zostaną do istniejącej kanalizacji deszczowej, której zadaniem jest także odprowadzenie wód opadowych z dachu budynku do sieci kanalizacji deszczowej Technologia prowadzenia robót. Drenaż opaskowy Zaprojektowano drenaż opaskowy wokół obrysu budynku, który powinien pracować jako stałe odwodnienie terenu. Przewidziano drenaż opaskowy z rur filtracyjnych PCV 110 mm (zaleca się z filtrem z włókna kokosowego) w obsypce z kruszywa filtracyjnego fr mm w kieszeni z geowłókniny wraz ze studzienkami drenażowymi z osadnikiem np. firmy Wavin. Wody drenażowe należy odprowadzić do istniejącej studzienki kanalizacji deszczowej. Szczegółowe rozwiązania konstrukcyjne Drenaż opaskowy należy wykonać w wykopie o minimalnej szerokości dna 100 cm. Rury perforowane należy układać w obsypce ze żwiru o uziarnieniu 5 23 mm. w kieszeni z geowłókniny. Na rurociągu drenarskim należy wykonać studzienki drenarskie z osadnikiem średnicy 315 mm i pojemności osadnika 38 litrów, wyprowadzonych do poziomu terenu i przykrytych włazem żeliwnym D 125. Studzienki drenażowe należy wykonać na 5 cm warstwie żwiru. UWAGA: 1) DRENAŻ NALEŻY WYKONYWAĆ ODCINKAMI. 2) ODCINKOWE WYKOPY NALEŻY ZABEZPIECZAĆ PRZED OSUWANIEM SIĘ GRUNTU 3) RURY DRENARSKIE NALEŻY ŁĄCZYĆ Z SOBĄ NA GRANICY WYKOPÓW ODCINKOWYCH ZA POMOCĄ ZŁĄCZEK LINIOWYCH 4) MONTAŻ DRENAŻU NALEŻY REALIZOWAĆ WEDŁUG WYTYCZNYCH PRODUCENTA Każdy odcinek wykopu należy zabezpieczyć przed osuwaniem się poprzez: - deskowanie zewnętrznej ściany wykopu z bali drewnianych o grubości min. 50 mm (można wykonać jako ażurowe z prześwitami do 10 cm), - słupki pionowe co 250 cm (dwa skrajne i jeden środkowy) z krawędziaków min. 150 x 150 mm, - rozpory w trzech rzędach (górny, dolny i środkowy) z okrąglaków o średnicy min. 150 mm lub krawędziaków 150 x 150 mm. Rozpory oparte o zewnętrzne ściany budynku na podkładach z desek grubości 32 mm. UWAGA: W MIEJSCU SKRZYŻOWANIA DRENAŻU Z KABLAMI TELEKOMUNIKACYJNYMI, KANALIZACJĄ ITP. NALEŻY ISTNIEJĄCE UZBROJENIE NALEZYCIE ZABEZPIECZYĆ. 9

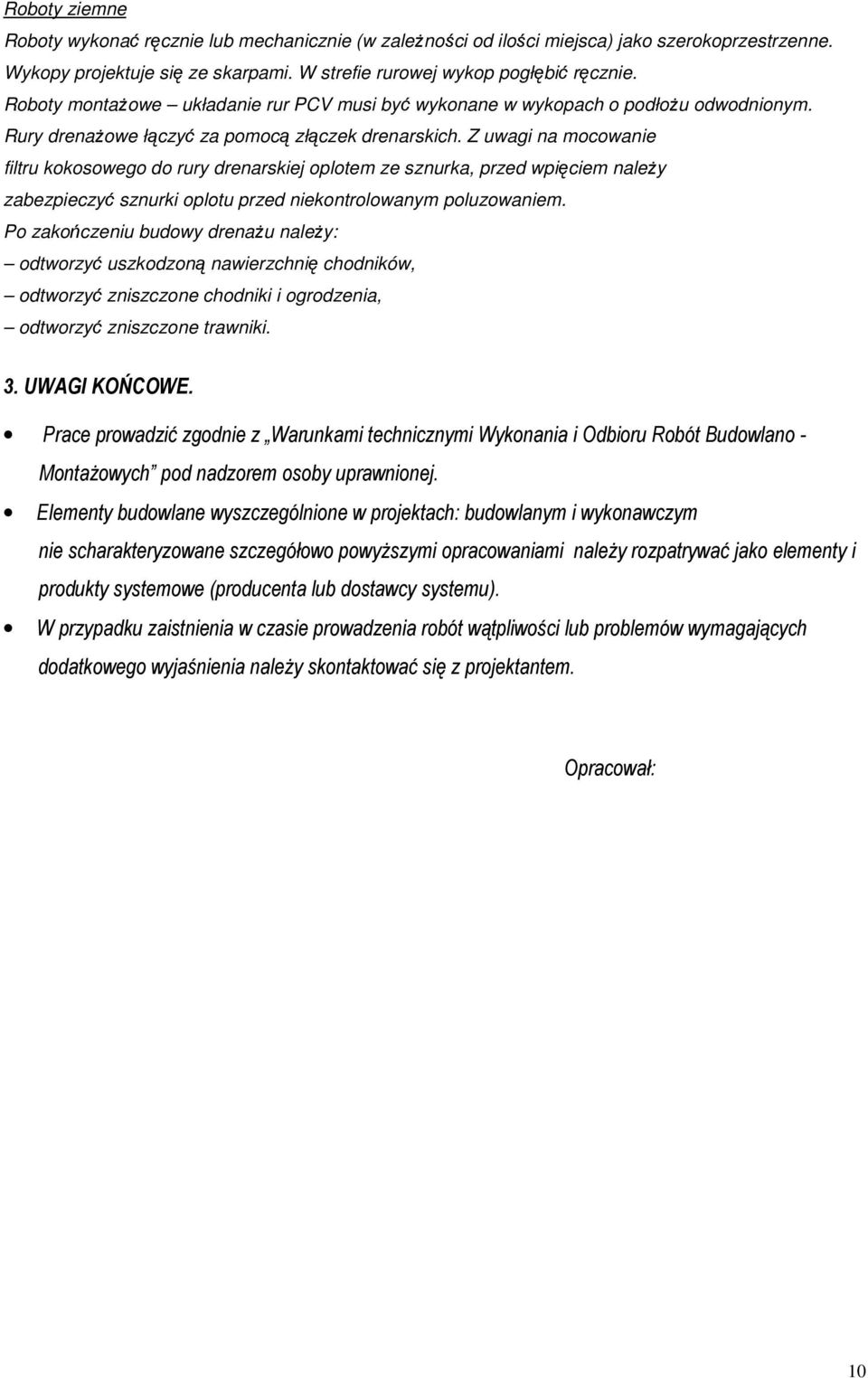

10 Roboty ziemne Roboty wykonać ręcznie lub mechanicznie (w zależności od ilości miejsca) jako szerokoprzestrzenne. Wykopy projektuje się ze skarpami. W strefie rurowej wykop pogłębić ręcznie. Roboty montażowe układanie rur PCV musi być wykonane w wykopach o podłożu odwodnionym. Rury drenażowe łączyć za pomocą złączek drenarskich. Z uwagi na mocowanie filtru kokosowego do rury drenarskiej oplotem ze sznurka, przed wpięciem należy zabezpieczyć sznurki oplotu przed niekontrolowanym poluzowaniem. Po zakończeniu budowy drenażu należy: odtworzyć uszkodzoną nawierzchnię chodników, odtworzyć zniszczone chodniki i ogrodzenia, odtworzyć zniszczone trawniki. 3. UWAGI KOŃCOWE. Prace prowadzić zgodnie z Warunkami technicznymi Wykonania i Odbioru Robót Budowlano - Montażowych pod nadzorem osoby uprawnionej. Elementy budowlane wyszczególnione w projektach: budowlanym i wykonawczym nie scharakteryzowane szczegółowo powyższymi opracowaniami należy rozpatrywać jako elementy i produkty systemowe (producenta lub dostawcy systemu). W przypadku zaistnienia w czasie prowadzenia robót wątpliwości lub problemów wymagających dodatkowego wyjaśnienia należy skontaktować się z projektantem. Opracował: 10
