1 Zmiennokomorowe prasy zwijające Fendt

2 Zawsze w najwyższej formie. Prasy zwijające Fendt. Do zbioru zielonek potrzebujesz maszyn, na których możesz polegać. Prasy zwijające Fendt oferują wszystko, czego potrzebujesz. Optymalne i delikatne traktowanie zbieranego materiału oraz bezkonkurencyjna niezawodność pozwalają na uzyskanie idealnych bel. 2 3

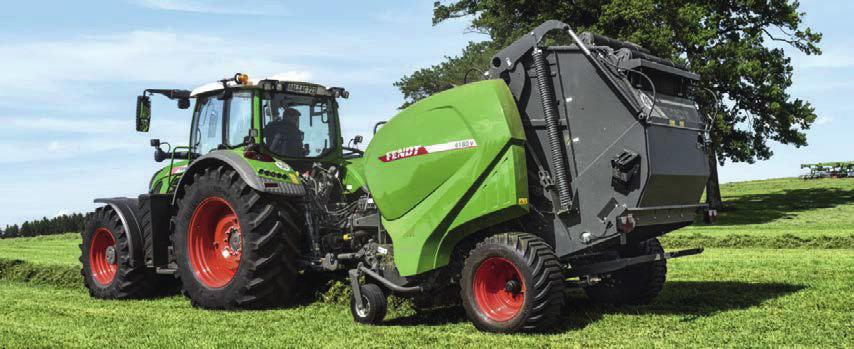

3 4160 V 4160 V Xtra 4180 V 4180 V Xtra Średnica komory prasującej 0,70-1,60 m 0,70-1,60 m 0,70-1,80 m 0,70-1,80 m Szerokość komory prasującej 1,23 m 1,23 m 1,23 m 1,23 m Objętość komory prasującej 2,50 m³ 2,50 m³ 3,10 m³ 3,10 m³ Każda wykonana bela stanowi dowód doświadczenia, innowacji i niezawodności. Każda praca to nowe wyzwania zarówno dla operatora, jak i dla maszyny. Dlatego cztery zmiennokomorowe prasy do zwijania Fendt 4160 V, 4160 V Xtra, 4180 V i 4180 V Xtra oferują intuicyjne sterowanie oraz umożliwiają dobór szerokiej gamy wyposażenia opcjonalnego. Dzięki temu możesz całkowicie skupić się na procedurach zbioru zielonek. 4 5

4 Nasze produkty dostosowane do Twoich wymagań Każda operacja jest inna. Dlatego właśnie oferujemy zmiennokomorowe prasy do zwijania Fendt 4160 V, 4160 V Xtra, 4180 V i 4180 V Xtra. Od solidnej, bez zastosowania noży i z prostym wyposażeniem, o małym zapotrzebowaniu mocy aż po przeznaczony dla profesjonalistów model 4180 V Xtra: Przewaga naszych maszyn ujawnia się w zastosowanych innowacjach technicznych. Podbieracz bezkrzywkowy Podłoga kanału doprowadzającego HydroFlexControl Nawet 25 noży aktywowanych grupami Magistrala ISOBUS Specjalna geometria komory z szybkim rozpoczęciem formowania bel Mechaniczna blokada tylnej klapy Dodatkowy układ napędowy Układ utrzymania stałego nacisku Adaptacyjne sterowanie tylną klapą Zmienna średnica bel od 0,70 do 1,60 m lub 1,80 m Wymagane jest uzupełnianie wyłącznie siatki lub sznurka do wiązania Wskaźnik kształtu bel Bezkonkurencyjny zespół Czas na szybkie, proste i bezproblemowe belowanie słomy, siana lub kiszonki. Postaw na najwyższą wydajność i wybierz prasę zwijającą Fendt wraz z ciągnikiem Fendt Vario. Od wygodnego wprowadzania nastaw i sterowania prasą zwijającą za pośrednictwem magistrali ISOBUS oraz systemu Varioterminal, aż po niezrównany komfort jazdy dzięki przekładni Vario: ciągnik i prasa zwijająca Fendt to bezkonkurencyjny zespół. Zbiory zielonek wiążą się z dużą presją czasu, jednak na maszynach Fendt możesz zawsze polegać. 6 7

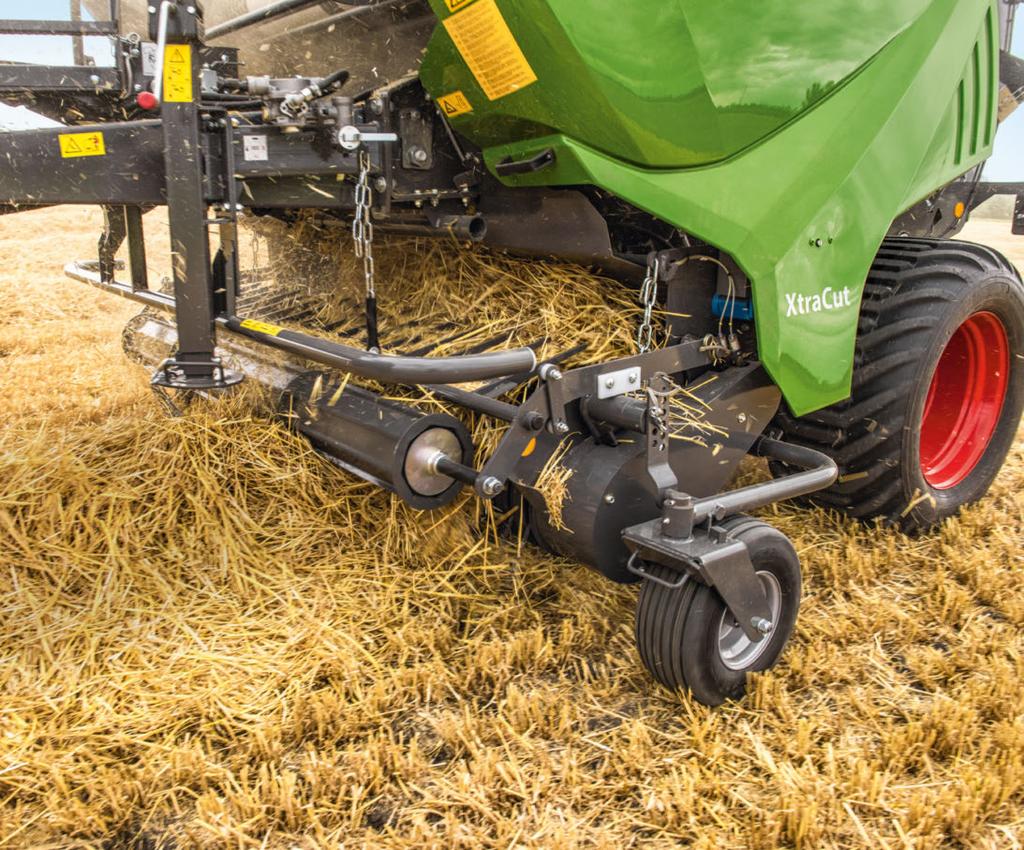

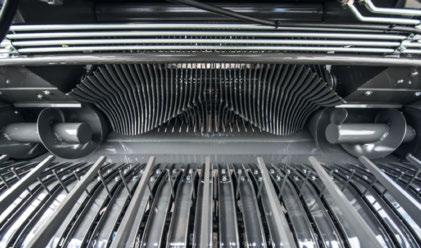

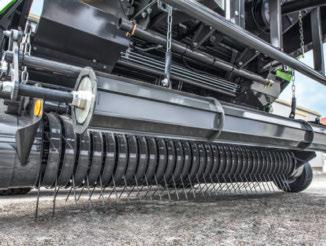

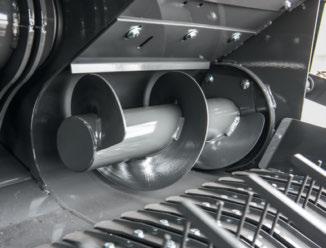

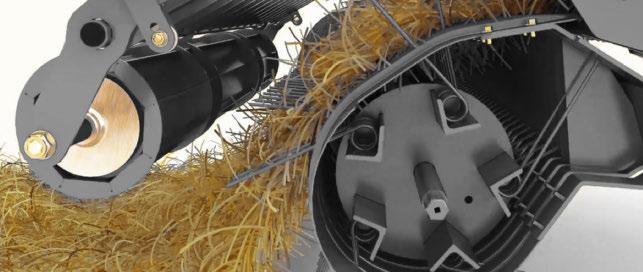

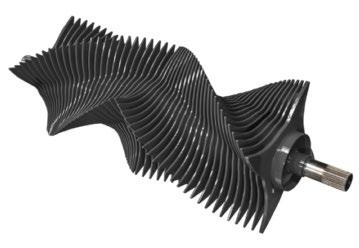

5 Seryjnie zastosowano dwa boczne ślimaki transportujące. Dzięki dużej średnicy wałka nie powodują owijania materiału. Umożliwiają bezpośrednie doprowadzanie materiału do wirnika. Standardowym elementem wyposażenia zmiennokomorowych pras zwijających jest również usprawniająca doprowadzanie materiału rolka dociskowa. Dzięki niewielkiemu odstępowi między podbieraczem i wirnikiem zielonka jest transportowana w sposób delikatny, a zarazem zupełnie pewny. Palce wirnika rozmieszczone w układzie V umożliwiają równomierne zapełnianie komory belowania, a tym samym gwarantują formowanie idealnych bel. PODBIERACZ Zbieranie materiału bez strat. Kluczowym elementem są palce Palce to najbardziej podstawowe elementy podbieracza. Ich specjalny kąt ustawienia pozwala na zbieranie zielonek w sposób zapewniający ochronę darni. Średnica wynosząca 5,6 mm zapewnia bardzo długi okres eksploatacji. Dzięki bardzo dużemu uzwojeniu zęby są bardzo elastyczne. Doskonałe zamocowanie chroni przed uszkodzeniem i zapewnia równomierny rozkład napięć. Bardzo długie palce podające o grubości 5,6 mm zapewniają niezawodne podbieranie bez strat. Podbieracz o maksymalnej wydajności Maksymalną wydajność można uzyskać wyłącznie dobierając idealny podbieracz do zielonek. W przypadku pras zwijających Fendt doskonałe rezultaty zapewnia wydajny podbieracz bezkrzywkowy o szerokości 2,4 m. Zastosowanie specjalnej geometrii segmentów oraz idealnego kąta ustawienia wydłużonych palców pozwoliło na wyeliminowanie trudności związanych z kontrolowaniem toru krzywek. Podbieracz zawiera dzięki temu również mniej części obracających się i podlegających zużyciu, a tym samym pracuje bardziej płynnie i ułatwia serwisowanie. Jak najbliżej wirnika Bardzo zwarta konstrukcja podbieracza pozwoliła na umieszczenie go bardzo blisko wirnika. Umożliwiło to uproszczenie procedur transportu zielonki z podbieracza do wirnika i przyczyniło się do lepszego przepływu materiału. Ta zaleta jest szczególnie widoczna w przypadku krótkiego i dość kruchego materiału, który jest doprowadzany do komory belowania w sposób bardziej efektywny i bezpieczny. Optymalny przepływ materiału pozwala na idealne formowanie kolejnych bel i zapewnienie doskonałej wydajności. Pięć rzędów palców Wyeliminowanie wałków krzywkowych i popychaczy pozwoliło na uzyskanie dodatkowej przestrzeni. Dlatego właśnie podbieracz jest obecnie wyposażony w pięć rzędów palców. Aby zoptymalizować zbieranie zielonek zastosowano bardzo małe odstępy między palcami wynoszące zaledwie 64 mm. Gwarantuje to, iż na polu nie pozostanie niezebrany materiał. Fabrycznie są montowane również dwa ślimaki transportujące. Niewymagający kontroli podbieracz charakteryzuje się płynną pracą i łatwością serwisowania. Zależnie od konfiguracji mogą być zastosowane stałe lub skrętne koła podporowe. 8 9

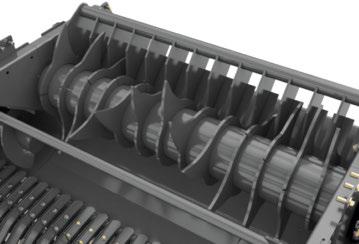

6 Dzięki teoretycznej długości cięcia wynoszącej 45 lub 90 mm wirnik XtraCut 25 zapewnia ogromną wydajność i pozwala na uzyskanie cienkich warstw. Prędkość wirnika XtraCut 17 wynosząca 134 obr./min umożliwia pracę z długością cięcia 70 lub 140 mm. Wirnik doprowadzający jest dostępny ze stałą podłogą zespołu tnącego lub elastyczną podłogą Hydroflex. ROTOR Cięcie zielonek pod kątem wymagań. Doskonałe rotory do prac z dużą wydajnością Cztery modele pras zwijających Fendt są wyposażone w różne rotory, które pozwalają na dobranie układu do danego zastosowania. Rotor pracuje z prędkością 134 obr./min. Palce przenoszące rozmieszczone w kształcie litery V zapewniają równomierne wypełnienie komory belowania. Zależnie od klasy wydajności prasy są wyposażone w podłogę mocno przykręconą lub podłogę Hydroflex. Maksymalna elastyczność: XtraCut 13 i XtraCut 17 W prasach zwijających Fendt zastosowano wirniki XtraCut 13 lub XtraCut 17. Są to modele z podwójnymi palcami, zaprojektowane z myślą o zagwarantowaniu najwyższej możliwej wydajności oraz jak najdłuższego okresu eksploatacji. Wariant XtraCut 13 może pracować z urządzeniem do cięcia lub bez niego. W modelach tych jest zawsze stosowana podłoga zespołu tnącego HydroflexControl. Wirnik XtraCut 17 oferuje teoretyczną długość cięcia wynoszącą 67,5 mm z aktywowanymi grupowo nożami (0, 8, 9 lub 17). W przypadku wszystkich pras zwijających wyposażonych w urządzenie do cięcia dostarczane są tzw. noże ślepe umożliwiające pracę bez cięcia. Zapobiegają one stratom w wyniku zgniecenia i chronią zespół tnący przed zużyciem. Jakość cięcia dla wymagających producentów: XtraCut 25 Pod względem wydajności i jakości cięcia wirnik Fendt XtraCut 25 oferuje najlepsze wyniki w gamie pras zwijających firmy Fendt. Czterogwiazdowa konstrukcja wirnika została zaprojektowana pod kątem zbioru o wysokiej wydajności. W sytuacjach wymagających bardzo cienkich warstw wirnik doprowadza do komory belowania materiał cięty do długości 45 mm, co powoduje powstawanie bel o większej gęstości. W modelu tym zawsze jest montowana fabrycznie również podłoga Hydroflex. W tym zespole tnącym istnieje możliwość wyboru grupy 0, 12, 13 lub 25 noży. Cięcie przy użyciu najdłuższego noża Modele Fendt XtraCut wyposażone w zespoły tnące zastosowano najdłuższe noże dostępne na rynku, co umożliwiło uzyskanie najwyższej jakości cięcia. Układ obejmuje również hydropneumatyczne zabezpieczenie noży z dwoma akumulatorami ciśnieniowymi, w których wyjściowo występuje ciśnienie wynoszące 40 barów. Rozwiązanie to przyczynia się do wydłużenia okresu eksploatacji pras zwijających. Jeśli nie będzie możliwe przestawienie noży do położenia roboczego, np. wskutek zanieczyszczenia, ciśnienie może zostać tymczasowo podniesione do 180 barów. Operacja czyszczenia szczelin noży odbywa się za naciśnięciem klawisza na module sterującym. Duże opony umożliwiają pracę zmiennokomorowych pras zwijających Fendt w dowolnym terenie oraz zabezpieczenie gleby podczas przejazdów. Modele 4160 V Xtra i 4180 V Xtra są wyposażone w hydrauliczny układ aktywowania zespołu noży (na który składa się 0, 12, 13 lub 25 noży)

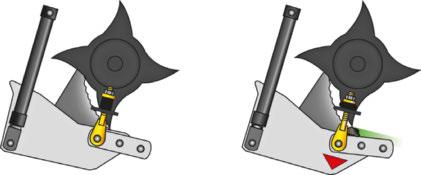

7 HYDROFLEXCONTROL Płynne doprowadzanie materiału dzięki układowi Hydroflexcontrol. Nieustanne prasowanie Zapchania podczas doprowadzania materiału zostały prawie zupełnie wyeliminowane, nawet w trudnych warunkach. Wraz ze wzrostem ilości doprowadzanego materiału swoboda ruchu inteligentnej podłogi zespołu tnącego w prasach zwijających Fendt chroni przed powstawaniem niedrożności. Ten efektywny układ zapobiegający blokowaniu pozwala na bezproblemowe prasowanie z dużą wydajnością. Dwuczęściowa konstrukcja i doskonały komfort pracy Aby prasa zwijająca była optymalnie wykorzystywana przez cały dzień pracy, konieczne jest zapobieganie powstawaniu zatoru jeszcze przed jego powstaniem. Dba o to stosowany w maszynach Fendt układ Hydroflexcontrol. 80% zatorów jest usuwanych w sposób efektywny i pewny dzięki wzajemnemu oddziaływaniu dwóch elementów, co przekłada się na wysoką wydajność pracy. Mocowana na sprężynach, obniżana konstrukcja Pierwszym elementem jest stałe zawieszenie podłogi zespołu tnącego znane jako Flex. Sprężyna może być wykorzystywana do delikatnego przechylania podłogi zespołu tnącego w dół i do góry. W ten sposób podłoga może reagować na zmiany w ilości zielonek. Drugi ważny człon nazwy układu to Hydro. Dotyczy on elementu obejmującego dwa siłowniki hydrauliczne umożliwiające otwieranie podłogi za pomocą przycisku z poziomu kabiny w celu usunięcia zatoru lub wymiany noży. Dzięki układowi Hydroflexcontrol maszyna może poruszać się przez długi czas, zapewniając jednocześnie wysoką wydajność. Układ odciążający Flexcontrol w niezawodny sposób zapobiega powstawaniu zatoru. W razie ich wystąpienia tylna część podłogi zespołu tnącego jest obniżana o 500 mm

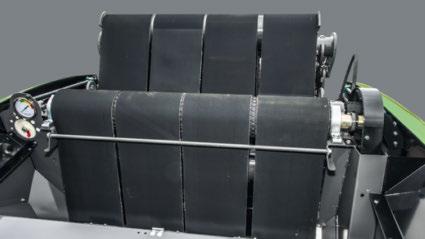

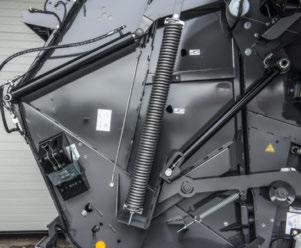

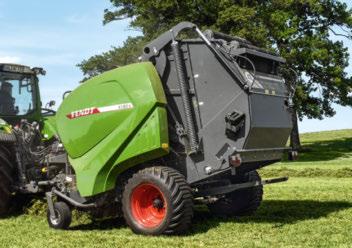

8 Na początku procesu belowania nacisk na pasy przenoszony jest przez mocne sprężyny. Dzięki inteligentnemu zawieszeniu klapy tylnej na łączniku przesuwa się ono w dół w miarę wzrostu beli. KOMORA BELUJĄCA Stała gęstość bel dzięki zwiększonemu naciskowi. Kluczowe znaczenie komory prasowania i pasów Aby zagwarantować możliwość obracania bel niezależnie od warunków, wszystkie zmiennokomorowe prasy zwijające Fendt zostały wyposażone w dodatkowy układ napędowy (Additional Drive System, ADS). Cztery pasy bezszwowe i dolna rolka napędowa są w niezawodny sposób napędzane przez inną rolkę napędową znajdującą się w górnej części. Szeroki kąt owijania zapewnia silne tarcie między pasem a rolką, co trwale zapobiega poślizgowi. Bardzo wytrzymałe pasy Cztery bezszwowe gumowe i syntetyczne pasy zapewniają optymalny chwyt materiału i wywierają duży nacisk na bele dzięki ich wyjątkowej przyczepności. Dwie specjalne wkładki z tkaniny syntetycznej sprawiają, że pasy są w stanie wytrzymać duże obciążenia rozciągające. Wkładki te są produkowane oddzielnie i są bardzo długie. Zapobiega to problematycznym łączeniom. Stały nacisk dzięki układowi CPS Aby uzyskać najlepsze rezultaty, należy nieustannie kontrolować gęstość beli. Wszystkie prasy zwijające Fendt ze zmienną komorą posiadają układ utrzymywania stałego nacisku (Constant Pressure System, CPS). Układ ten zwiększa nacisk wraz ze wzrostem średnicy beli, aby zapewnić stałą gęstość beli podczas całego procesu zwijania. Spójna gęstość beli jest osiągana dzięki równowadze między mechaniką a układem hydraulicznym. Pierwszym krokiem jest naprężenie pasa przez duże sprężyny, które zapewniają dobre rozpoczęcie nawijania beli przy dużej prędkości początkowej oraz bardzo ubite warstwy wewnętrzne. W miarę wzrostu bel układ hydrauliczny przejmuje funkcję naprężania pasów. Dwa siłowniki połączone z zamkniętym układem hydraulicznym równomiernie zwiększają naprężenie pasa w miarę wzrostu bel, dzięki czemu może zostać osiągnięta żądana gęstość. Gwarantuje to doskonałe sprasowanie warstw zewnętrznych. Bele kształtowane są przez cztery symetrycznie ułożone bezszwowe pasy. Napęd jest zasilany przez dwie rolki napędowe przenoszące odpowiednią moc. Pas jest napędzany przez dwie rolki z przodu. Podwójnie owinięte rolki sprawiają, że obrót jest odpowiedni w przypadku każdej beli. Mała komora początkowa zapewnia niezawodną i wczesną rotację rdzenia balotu Stanowi to podstawę dla idealnych bel

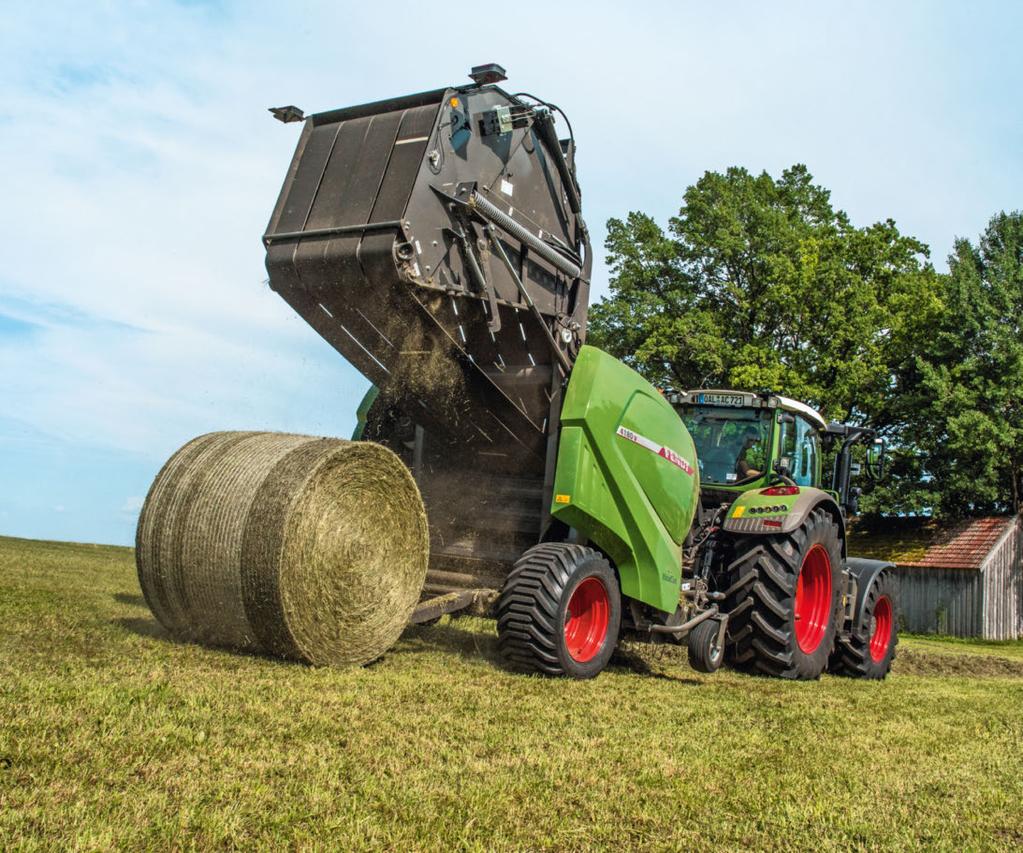

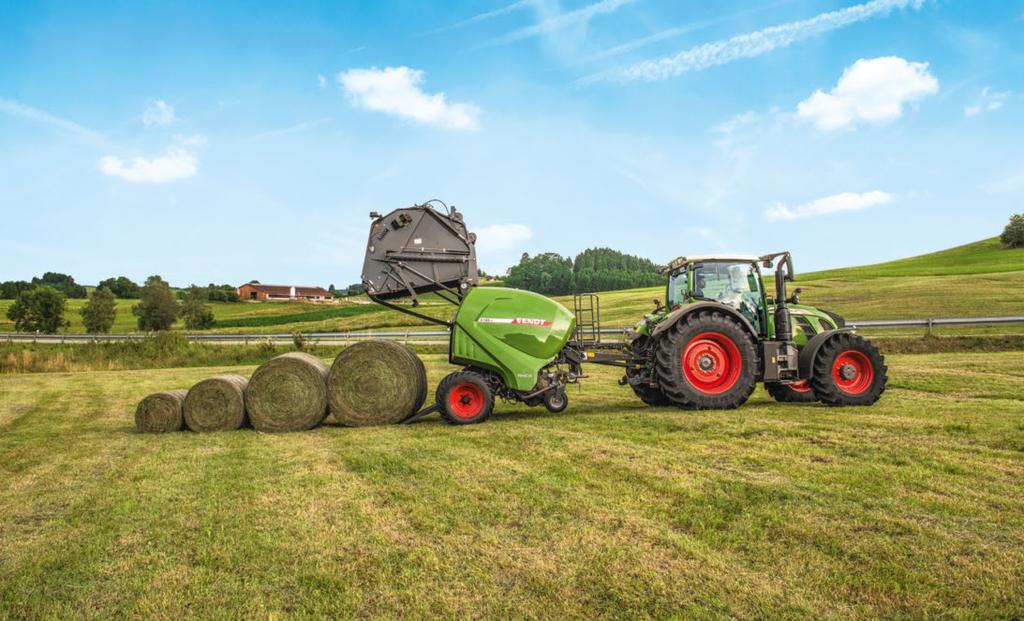

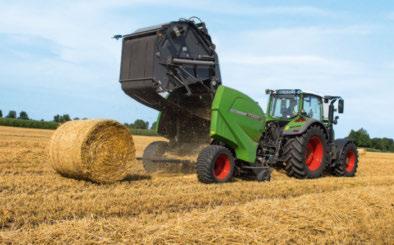

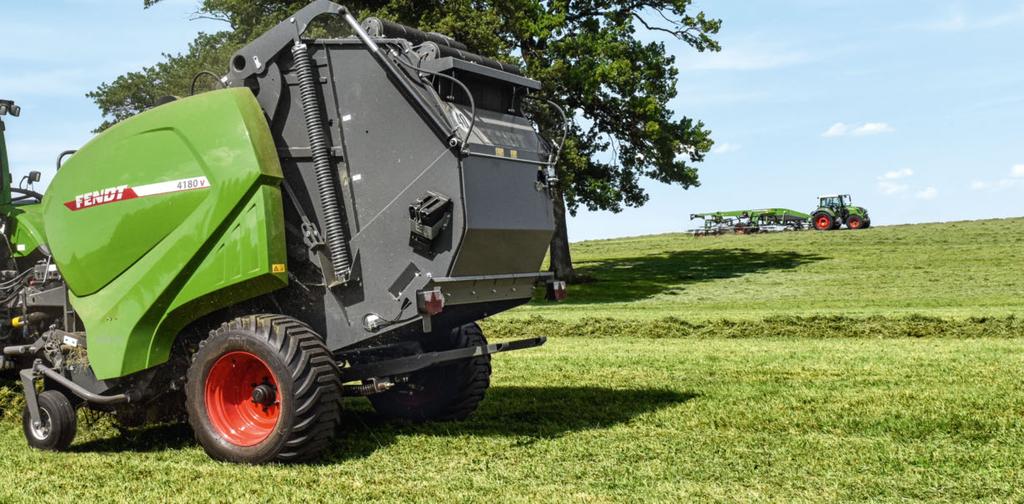

9 Mechaniczny zawór klapy tylnej zapewnia zmiennej komorze belującej stałe ciśnienie potrzebne do formowania bel o odpowiedniej średnicy. Rampa prasy zwijającej, którą można regulować bez użycia narzędzi, nadaje beli odpowiedni pęd i zapobiega kolizji między tylną klapą a rampą prasy. Szybkie wyrzucanie beli, bardzo krótkie czasy przestoju system wiązania siatką, prosty układ sterowania wyrzutnikiem beli i bezstopniowa skrzynia biegów Vario w ciągnikach Fendt to wyższy poziom pracy. KOMORA BELUJĄCA Nasza komora belująca to gwarant idealnych bel. Wszystko pod kontrolą Sekret perfekcyjnie zagęszczonych i równomiernych bel, prasowanych za pomocą pras zwijających Fendt, znajduje się w tylnej klapie. Jej konstrukcja jest szczególnie wytrzymała, ponieważ musi być w stanie wytrzymać wyjątkowo duże obciążenia. Opatentowane elastyczne zawieszenie charakteryzuje się wyjątkowymi cechami. Tylna klapa w ruchu Tylna klapa prasy zwijającej Fendt zapewnia doskonałe zagęszczenie podczas całego procesu belowania. Na początku formowania beli tylna klapa znajduje się w najwyższym położeniu w celu umożliwienia stworzenia odpowiedniego rdzenia. Wraz ze wzrostem średnicy beli klapa tylna zostaje mechanicznie opuszczona w dół. Następnie przesuwa się, aby przesunąć bele do tyłu. Zmniejsza to nacisk na sekcję podawania. Takie rozwiązanie utrzymuje wydajność na optymalnym poziomie, podczas gdy bele zachowują swój idealny kształt. Równomierny rozkład nacisku zmniejsza również zużycie podzespołów. Najlepsze zamykanie dla najlepszych bel Wszystkie prasy zwijające Fendt posiadają mechanicznie blokowaną komorę belowania. Zapobiegający przechylaniu się tylnej klapy do tyłu zatrzask blokujący zapewnia ciągłe i stabilne formowanie optymalnie ukształtowanych bel. Gęstość beli kontrolowana jest przez układ utrzymywania stałego nacisku (CPS). Jest on generowany przez układ hydrauliczny zamontowany na napinaczu i dwóch podwójnych sprężynach napinających. Terminal obsługowy zapewnia wygodny sposób ustawiania żądanej gęstości beli w kabinie. Stabilne prowadzenie w przypadku krótkich przestojów Dwa stabilne siłowniki służą do otwierania i zamykania klapy tylnej komory belowania. Wszystko, co potrzeba, to siłowniki jednostronnego działania. Wszystko to zapewnia krótkie czasy rozładunku, podczas gdy ciągnik Fendt Vario pozwala w zaledwie kilka sekund płynnie i bezstopniowo zwiększyć prędkość roboczą. Ciągniki i prasy zwijające Fendt tworzą doskonały zespół. Bezproblemowe formowanie idealnych bel z użyciem każdego rodzaju materiału to nadrzędny cel rozwoju pras zwijających Fendt

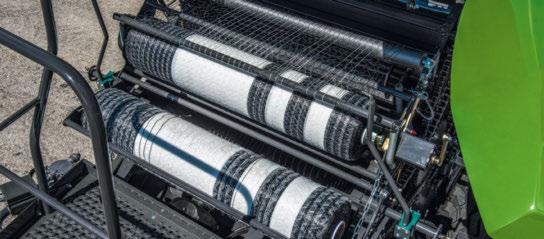

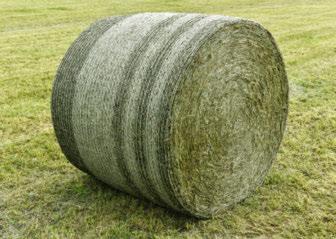

10 WIĄZANIE Sprawne wiązanie odwieczna cecha pras zwijających Fendt. Wybór należy do Ciebie Wszystkie prasy zwijające Fendt są kompatybilne zarówno z systemami wiązania siatką, jak i sznurkiem. Wiązanie powinno zawsze być niezawodne, aby osiągnąć wysoki poziom wydajności i jakości bel. Bardzo łatwa konfiguracja Aby jeszcze bardziej ułatwić użytkownikom pracę, skupiliśmy się w głównej mierze na ułatwieniu obsługi systemu. Przykładem może być intuicyjna obsługa. Terminal umożliwia między innymi ustawienie czasu aktywnego doprowadzania siatki, co jest szczególnie przydatne w przypadku suchej słomy. Liczbę obrotów siatki i jej zwolnienie można szybko i łatwo regulować za pomocą terminala. TwinNet i VarioTwin Prasy zwijające Fendt oferują dwie różne metody wiązania. VarioTwin jest prostym i niedrogim systemem wiązania sznurkiem ze zmienną kontrolą prędkości. Za to VarioNet to system wiązania siatką, który jest całkowicie kompatybilny ze wszystkimi standardowymi szerokościami siatek. Posiada on hamulec siatki, który można regulować za pomocą sprężyn naciągowych. Dzięki inteligentnej konstrukcji układu prowadzenia siatki jest ona automatycznie rozciągana, a co za tym idzie bele są doskonale uformowane także po bokach, a ponadto dobrze chronione. Ułatwia to również przechowywanie. Łatwa wymiana siatki Dzięki systemowi EasyLoad istnieje możliwość łatwej wymiany siatki we wszystkich prasach zwijających Fendt. Wystarczy włożyć rolkę siatki do uchwytu EasyLoad i go zamknąć. Następnie ramię centrujące automatycznie ustawia rolkę siatki w optymalnym położeniu. System EasyLoad umożliwia dodawanie rolek siatki w możliwie najkrótszym czasie. Niezależnie od tego, czy konieczne jest zastosowanie wiązania siatką czy sznurkiem prasy zwijające Fendt zawsze wiążą bele w niezawodny sposób

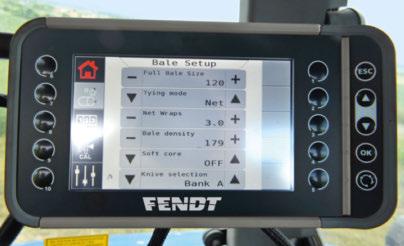

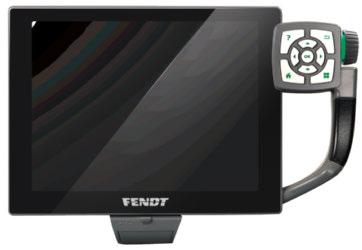

11 E-Link Control jest łatwy w obsłudze i można go szybko zamontować na każdym ciągniku. E-Link Pro jest terminalem obsługowym działającym w oparciu o interfejs ISOBUS, który steruje funkcjami prasy za pomocą dotyku. Dzięki interfejsowi ISOBUS prasa komunikuje się bezproblemowo z terminalami ISOBUS dostępnymi w ciągniku, na przykład z terminalem Fendt Varioterminal. OBSŁUGA MASZYNY Wybierz najlepszy sposób sterowania do swojej prasy zwijającej. ISOBUS umożliwiająca wygodną obsługę Dla każdej zmiennokomorowej prasy zwijającej Fendt dostępne są trzy wersje układu sterowania. Najlepszy sposób sterowania prasą zwijającą Fendt odbywa się za pośrednictwem interfejsu ISOBUS. Jeśli prasa zwijająca i ciągnik są wyposażone w interfejs ISOBUS, wystarczy podłączyć gniazdo ISOBUS do ciągnika, aby uzyskać pełną kontrolę nad prasą za pomocą dostępnych w ciągniku terminali, takich jak Fendt Varioterminal. Można go użyć do konfiguracji ustawień domyślnych dla zbioru, wyboru 10 wstępnie zdefiniowanych gęstości bel, monitorowania poziomu napełnienia i wstępnego wyboru noży. E-Link Control Wszystkie kluczowe informacje są w zasięgu ręki również w przypadku E-Link Control. Ten łatwy w obsłudze terminal sterujący posiada menu pomocy, dzięki któremu bezpośrednio z poziomu terminalu można uzyskać objaśnienia poszczególnych funkcji i ustawień. Podczas pracy pomagają również sygnały akustyczne emitowane przez E-Link Control. E-Link Pro E-Link Pro to zewnętrzny panel dotykowy, który komunikuje się z prasą za pośrednictwem magistrali ISOBUS. Oferuje on niemal taki sam zakres funkcji sterowania prasą, jak w przypadku terminalu Fendt Varioterminal. Panel E-Link Pro można szybko i łatwo zamontować na ciągniku i jest on prosty w obsłudze. Wysoki kontrast wyświetlacza zapewnia łatwość odczytu, nawet przy silnym świetle słonecznym. Prosta obsługa pras zwijających Fendt pomaga osiągać maksymalną wydajność każdego dnia. Zamiast tracenia czasu na dokonywanie właściwych ustawień można od razu zacząć pracę

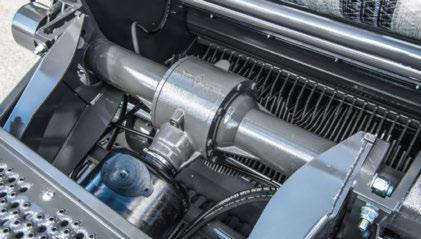

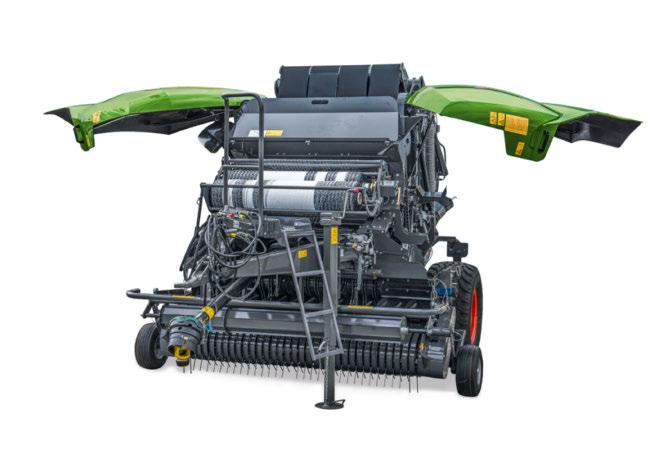

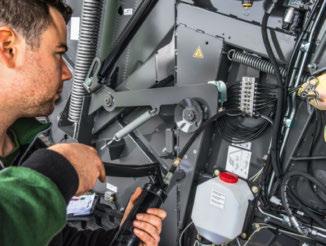

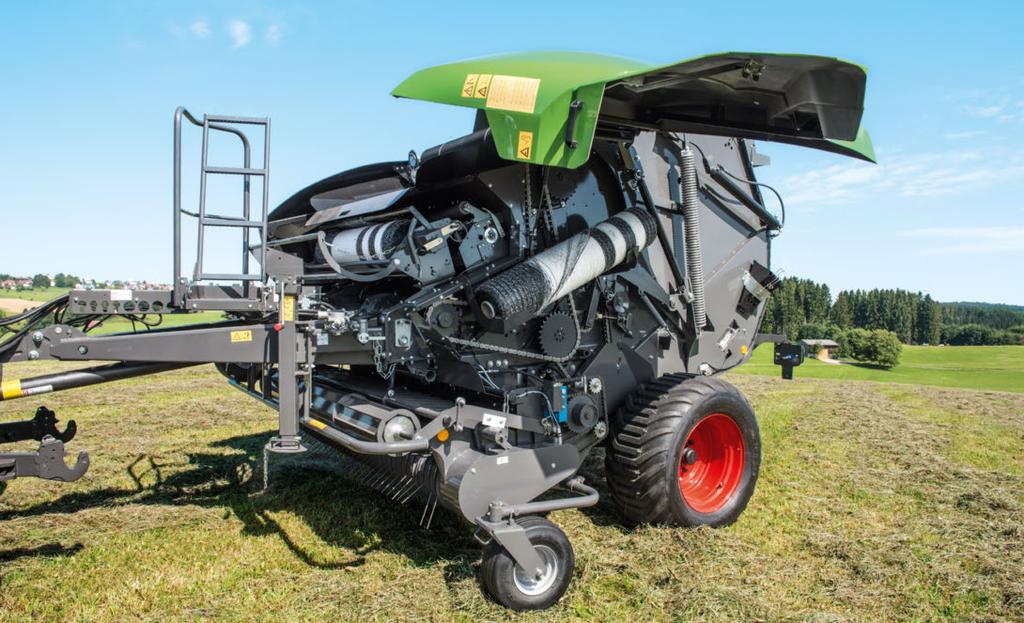

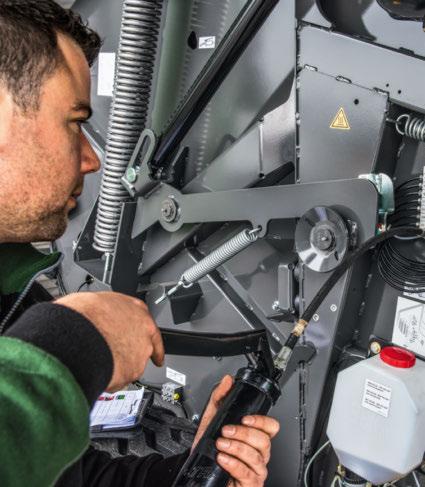

12 Zespolone listwy smarujące ułatwiają konserwację i umożliwiają wygodny dostęp do punktów smarowania. Koło zębate wolnego koła zapewnia ochronę zespołu napędowego przed uszkodzeniem w przypadku zablokowania wirnika. W prasach zwijających Fendt wykorzystywane są wyłącznie łańcuchy o wysokiej jakości. NAPĘD Napęd wprawiający wszystkie elementy w ruch. Przejrzysta konstrukcja Po prawej stronie prasy zwijającej Fendt znajduje się napęd wirnika, który jest powiązany z dwurzędowym łańcuchem. Napęd komory belowania znajduje się po lewej stronie. Łańcuchy zostały wyprodukowane przez firmę Tsubaki. Charakteryzują się one wysoką jakością i trwałością. Koło zębate wolnego koła jest gwarancją bezpieczeństwa: Jeśli wał napędowy zostanie zatrzymany lub wirnik nagle się zablokuje, wolne koło stopniowo zwolni obroty beli. Zapewnia to niezawodną ochronę głównych elementów napędu przed uszkodzeniem spowodowanym nagłym zatrzymaniem. Więcej mocy dzięki skrzyni biegów Power Split Wszystkie modele są wyposażone w skrzynię biegów Power Split. Przekładnia Power Split opiera się na koncepcji dzielonego napędu, która zapewnia przekazanie odpowiedniej mocy do wirnika i napędu komory. Prędkość wejściowa wynosi 540 obr./min. W modelach bez podłogi zespołu tnącego bezpieczeństwo gwarantuje sprzęgło poślizgowe o momencie 1650 Nm. W modelach z podłogą zespołu tnącego sprzęgło krzywkowe i sprzęgło wolnego koła chronią zespół napędowy. Łatwa konserwacja Prasy zwijające Fendt nie wymagają poświęcania dużej ilości czasu na ich konserwację. Lekkie podnoszone klapy boczne ułatwiają dotarcie do punktów konserwacji. Napędzany za pomocą wału odbioru mocy automatyczny układ smarowania odpowiada za niezawodne doprowadzanie odpowiedniej ilości oleju do łańcucha. Wydłuża to okres eksploatacji i zapewnia płynną pracę maszyny. Łożyska napędu i rolki prowadzące są szybko i sprawnie smarowane za pomocą centralnej listwy smarującej. Nie trzeba tracić czasu na szukanie punktów smarowania. Skrzynia biegów Power Split pracuje z prędkością WOM 540 obr./min

13 Wyposażenie standardowe i opcjonalne Standardowe: g Opcjonalne: c PRASY ZWIJAJĄCE FENDT INFORMACJE SZCZEGÓŁOWE DOT. WYPOSAŻENIA Rozwiązania dopracowane w najdrobniejszym szczególe, dzięki czemu wszystko działa jak w zegarku. ZMIENNOKOMOROWE PRASY ZWIJAJĄCE FENDT Wersje wyposażenia i dane techniczne. JJ Ilość oleju do smarowania łańcuchów jest regulowana indywidualnie. JJ Rolki siatki można szybko i łatwo ustawić w położeniu zatrzymania, co zapewnia zawsze wystarczającą ilość materiału V 4160 V Xtra 4180 V 4180 V Xtra Dane ogólne Średnica komory prasującej m 0,70-1,60 0,70-1,60 0,70-1,80 0,70-1,80 Szerokość komory prasującej m 1,23 1,23 1,23 1,23 Objętość komory prasującej m³ 2,50 2,50 3,10 3,10 Pas jednolity Liczba Wysokość całkowita m 3,05 3,05 3,25 3,25 Długość całkowita m 5,00 5,00 5,10 5,10 Szerokość całkowita m 2,70 2,70 2,70 2,70 Masa kg Pobór mocy kw/ KM 55 / / / / 110 Napęd/skrzynia biegów Skrzynia biegów Power Split g g g g Napęd WOM obr./min Automatyczne smarowanie łańcucha g g g g Łożyska wałeczkowe niewymagające smarowania g g Łożysko smarowane w punktach smarowania po obu stronach g g Automatyczne smarowanie walców JJ Punkty smarowania są skupione w jednej listwie smarującej, co ułatwia smarowanie układu. Belka zaczepowa Belka zaczepowa z regulowaną wysokością g g g g Sztywne ucho zaczepowe c c c c Obrotowe ucho zaczepowe g g g g Zaczep K80 c c c c Podbieracz Niesterowany podbieracz g g g g Podbieracz 2,00 m c c c g Podbieracz 2,25 m g g g c Podbieracz 2,40 m c c Rzędy zębów Liczba Odstęp pomiędzy zębami mm Zintegrowana płyta hedera g g Rolka dociskowa c g c g Sztywne koła podbieracza g g g g Wahliwe koła podbieracza c c c c Zestaw alpejski c c c c Przyrząd żniwny / Rotor Bez przyrządu żniwnego z rotorem g g Bez przyrządu żniwnego, 2-gwiaździsty rotor c c XtraCut 13 noży z 2-gwiaździstym rotorem g g XtraCut 17 noży z 2-gwiaździsttym rotorem i wyborem zespołów noży (8-9-17) c c XtraCut 25 noży z rotorem Profi i wyborem zespołu noży ( ) c c Teoretyczna długość cięcia mm 90 / 70 / / 70 / 45 Nieruchomy kanał beli g g Kanał beli ze sterowaniem Hydroflex g g 24 25

14 Wyposażenie standardowe i opcjonalne Standardowe: g Opcjonalne: c ZMIENNOKOMOROWE PRASY ZWIJAJĄCE FENDT Dane techniczne. Bezpieczeństwo i serwis non-stop. Kontakt do firmy Fendt V 4160 V Xtra 4180 V 4180 V Xtra Wiązanie Wiązanie siatką Varionet g g g g Wiązanie sznurkiem Variotwin c c c c System ELS (Easy Load System) g g g g Dodatkowy uchwyt rolki z siatką g g g g Dodatkowy pojemnik na sznurek c c c c Wyrzutnik bel c g c g Wskaźnik kształtu bel c c c c Dodatkowy układ napędowy (ADS) g c g g Elementy sterowania E-Link Control g g E-Link Pro g c g c ISOBUS c g c g Podwozie Oś przyczepy g g g g Hydrauliczny układ hamulcowy c c Pneumatyczny układ hamulcowy c c Dopuszczalna prędkość maksymalna bez hamulców km/h Dopuszczalna prędkość maksymalna z hamulcami km/h Czym wyróżnia się serwis Fendt? Serwis to dla nas poznanie i zrozumienie działalności użytkownika, aby móc sprostać jego wymaganiom w zakresie niezawodności i bezpieczeństwa oraz pomagać mu oszczędzać pieniądze. Oferujemy wysoką jakość naszych produktów. Opracowaliśmy je w celu sprostania najwyższym wymaganiom i zapewnienia długotrwałego okresu eksploatacji. Nasz serwis działa na zasadzie partnerstwa. Gdzie są opracowywane i produkowane prasy zwijające Fendt? Prasy zwijające Fendt są produkowane w Wolfenbüttel w Niemczech naszym europejskim centrum wiedzy w zakresie pras zwijających. Zakład może się pochwalić wieloma osiągnięciami. Przełomowe rozwiązania tam opracowane ukształtowały technologię zagęszczania w skali światowej i umożliwiają firmie dalszy rozwój tej dziedziny, zarówno obecnie, jak i w przyszłości. Dział testowy zawsze bierze pod uwagę wymagania, które pojawiają się w codziennej praktyce, i traktuje je jak katalizator nowych rozwiązań nieustannie usprawniających prasy zwijające i ułatwiających pracę użytkowników. fendt.com Tutaj można znaleźć wszystkie materiały online od broszur po dane techniczne, raporty od klientów lub firm, aż do kalendarza wydarzeń Fendt. Konfigurator Fendt Za pomocą konfiguratora Fendt można wybierać spośród wszystkich dostępnych wariantów wyposażenia i skonfigurować optymalnie wyposażony pojazd do swojego gospodarstwa. Na stronie dostępne jest łącze, po kliknięciu którego można uzyskać dostęp do konfiguratora Fendt. fendt.tv Fendt na okrągło dzięki naszej bibliotece multimediów Fendt. Nasza internetowa telewizja przez całą dobę dostarcza wiadomości na temat firmy Fendt. facebook.com/fendtglobal Ponad zwolenników już dołączyło firmę Fendt do swoich znajomych w serwisie Facebook. Wejdź i się przekonaj. Ogumienie 15/55-17 g g g g 19/45-17 c c c c 500/45-22,5 c c 500/50-22,5 c c 500/60-22,5 c c 500/55-20 c c 26 27

15 Leaders drive Fendt! AGCO GmbH Fendt Marketing Marktoberdorf, Niemcy Fendt jest ogólnoświatową marką AGCO. Wszystkie dane dotyczące dostawy, wyglądu, osiągów, wymiarów i masy, zużycia paliwa i kosztów eksploatacji pojazdów odpowiadają aktualnym informacjom dostępnym w czasie przekazywania publikacji do druku. Przed dokonaniem zakupu mogą zostać wprowadzone zmiany. Aktualnych informacji z przyjemnością udzieli dealer firmy Fendt. Pojazdy nie zostały przedstawione z wyposażeniem odpowiednim dla danego kraju. PL/0917
