1 Prasy zmiennokomorowe VARIANT

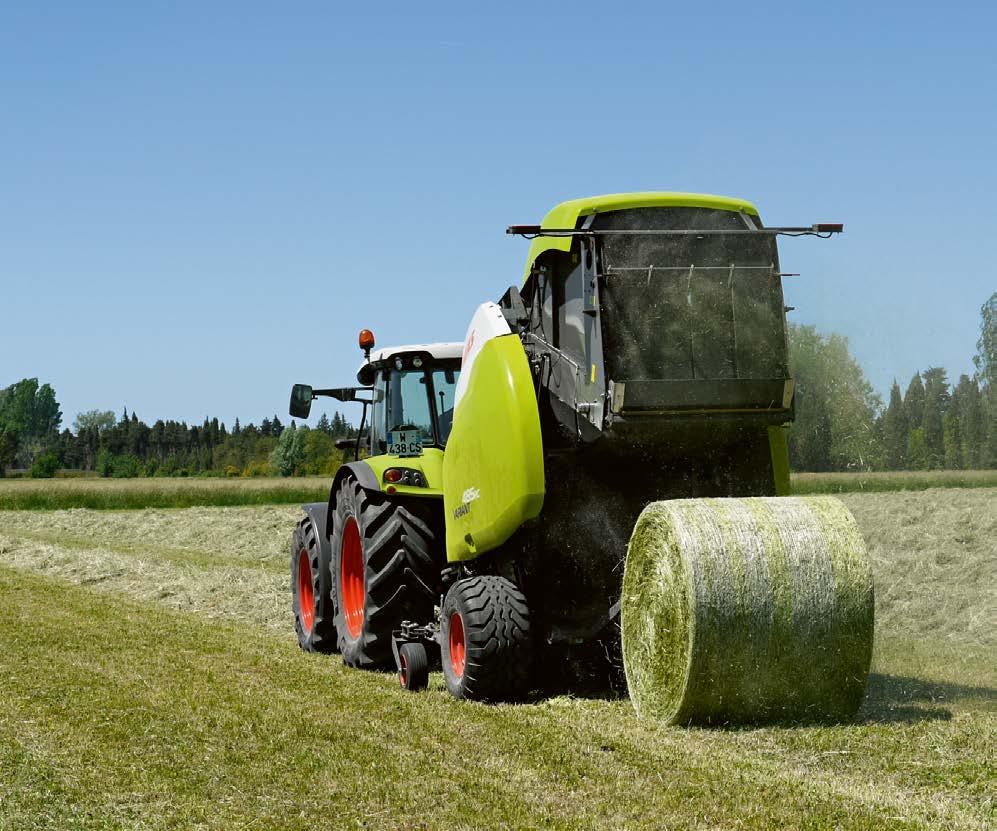

2 Dobrze radzi sobie z ciśnieniem: CLAAS VARIANT. CLAAS VARIANT CLAAS VARIANT 2 Świat CLAAS 4 Zestawienie modeli 6 6 sekund potrzebuje VARIANT, od otwarcia tylnej pokrywy aż do jej całkowitego zamknięcia, aby odłożyć balot na polu. Technologia 10 Podbieracz i przepływ materiału 12 ROTO FEED 14 ROTO CUT i ROTO CUT HD 16 Komory cięcia PRO z systemem wczesnego ostrzegania 18 Napęd i komora prasowania 20 Owijanie 22 Terminale sterujące 26 CLAAS Service & Parts 30 Rotor 360 zapewnia bezpośredni start balotu i równe wypełnienie komory prasowania w każdych warunkach. Bezpieczeństwo 32 Dane techniczne noży czynią z VARIANT z ROTO CUT idealną prasę do krótkiego cięcia, która zapewnia wysoką jakość paszy. 3 m/s tak szybko obraca się balot, co pozwala systemowi owijania wytwarzać stabilne baloty o jednolitym kształcie. 2 3

3 VARIANT to prawdziwy tytan pracy. Świat CLAAS Wyjątkowa technologia prasowania. Prasy CLAAS. Prasa musi robić więcej, niż tylko prasować siano lub słomę. Wymagania dotyczące wykorzystania, formatu i wielkości balotów w rolnictwie znacznie się różnią. CLAAS spełnia je, produkując prasy kostkujące QUADRANT oraz zwijające ROLLANT i VARIANT. Rezultat to kompaktowe baloty, perfekcyjny kształt i zaawansowana technika. VARIANT to prawdziwy tytan pracy. Przekonuje wysoka wydajnością, długą trwałością i prostotą obsługi. A także inteligentnymi pomysłami, które wprawdzie nie wyręczają w ciężkiej pracy, ale sprawiają, że staje się łatwiejsza. 4 5

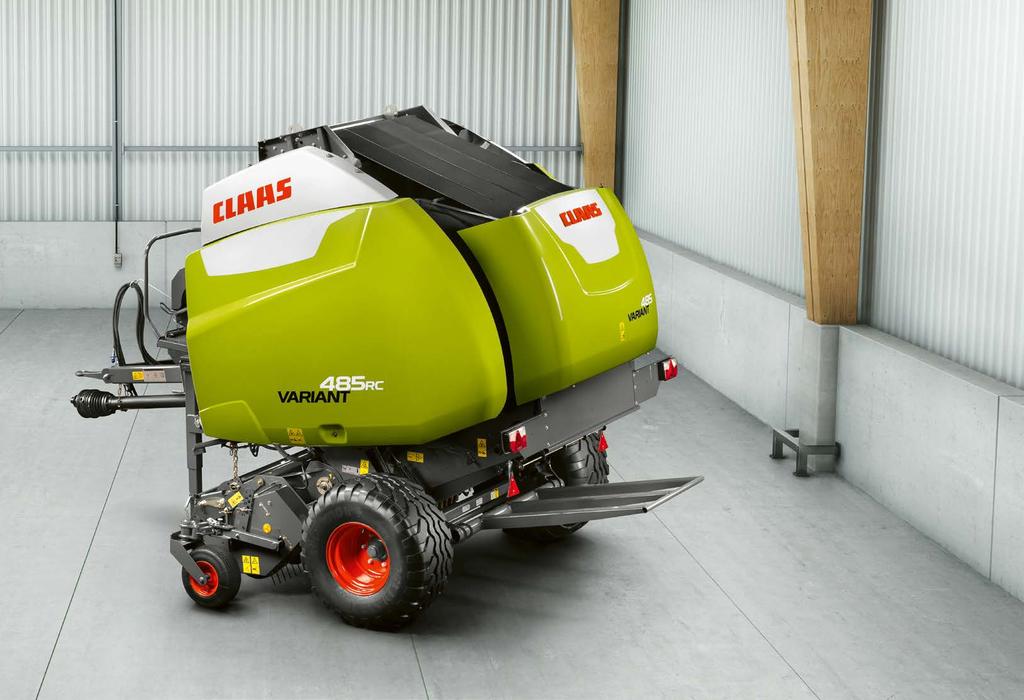

4 W dużej rodzinie każdy może zaprezentować swoje silne strony. VARIANT 485 / 465 Do najcięższych prac. VARIANT 480 / 460 Wszechstronny talent. VARIANT 470 / 450 Stabilna w pracy. Zestawienie modeli VARIANT COMFORT Opcja COMFORT dla modeli VARIANT 485, 465, 480 i 460 znacznie zwiększa komfort obsługi dla operatora. Rozmaite funkcje prasy są automatycznie sterowane i obsługiwane z ciągnika. Automatyczne otwieranie/zamykanie tylnej pokrywy Automatyczny cykl czyszczenia noży Automatyczna dezaktywacja noży przed ostatnimi sprasowanymi warstwami w celu lepszego formowania balotów i zmniejszenia zapotrzebowania ciągnika na moc Automatyczne usuwanie zatorów HD Słoma, siano Kiszonka Komfort Szczególne zalety: ROTO CUT: rotor tnący 360, 8 mm, wyposażony w 14 noży Koncepcja Heavy Duty: wzmocnione łańcuchy, specjalne zabezpieczenie noży oraz wyjątkowo solidny rotor Optymalna do zastosowania w kiszonce Nowy, opatentowany system wiązania z blachą wprowadzającą siatkę z rozwiązaniami CLAAS Covered lub CLAAS Covered XW HD Słoma, siano Kiszonka Komfort Szczególne zalety: ROTO CUT: rotor tnący 360, 6 mm, wyposażony w 14 noży ROTO FEED: równomierny przepływ masy dzięki rotorowi o spiralnym kształcie Łatwa obsługa przez każdego operatora Wszechstronne zastosowanie: do kiszonki, siana lub słomy HD Słoma, siano Kiszonka Komfort Szczególne zalety: ROTO FEED: równomierny przepływ masy dzięki rotorowi o spiralnym kształcie Łatwa obsługa przez OPERATOR Mniejsze straty paszy dzięki czterem pasom Do suchych materiałów takich jak siano lub słoma W połączeniu z ciągnikiem CLAAS można najlepiej wykorzystać wydajność VARIANT COMFORT*. Oprócz indywidualnych mocnych stron wszystkie modele VARIANT z serii 400 mają wspólne, decydujące zalety: Mocne rdzenie i wysoka masa balotów dzięki unikalnej metodzie wymuszonego wprowadzania balotu w ruch przez rotor Możliwość regulacji średnicy balotu Innowacyjny miękki rdzeń dostosowany do indywidualnych potrzeb Nowy, opatentowany system wiązania z blachą wprowadzającą siatkę z rozwiązaniami CLAAS Covered lub CLAAS Covered XW Odkładanie balotu w ciągu 6 sekund VARIANT 485/ / /450 1 Podbieracz 2,10 m 2 Podbieracz 2,35 m 3 Dociskacz rolkowy 4 Podwójny dociskacz rolkowy 5 Wahliwe koła kopiujące lub składane wahliwe koła kopiujące 6 Tylko w CLAAS: aktywny, wysokowydajny rotor z wymuszonym ruchem balotu 7 ROTO CUT: rotor tnący 360 wyposażony w 14 noży 8 ROTO FEED: spiralny rotor zapewniający równomierny przepływ materiału 9 Koncepcja Heavy Duty: wzmocnione łańcuchy i rotor 10 Opuszczana podstawa PRO 11 Wysoki moment obrotowy napędu z prędkością pasów wynoszącą ok. 3 m/s 12 4 niezawodne, wzmocnione pasy 13 Szybkie, komfortowe owijanie 14 Covered Edge z systemem owijania siatką 15 Nowa blacha wprowadzająca do sznurka i owijania siatką 16 System regulacji siły zgniotu z aktywną hydrauliką i podwójnym, napinanym ramieniem 17 Wielkość balotów oraz miękki rdzeń sterowane z kabiny 18 Stopień zgniotu oraz miękki rdzeń sterowane z kabiny 19 Szybko działająca pokrywa tylna: odkładanie balotu w 6 sekund 20 COMMUNICATOR II / OPERATOR / EASY on board / technologia ISOBUS / Terminal S10 21 Szerokie ogumienie 500/ Zbiornik oleju o pojemności 6,3 l 23 Automatyczne centralne smarowanie elektryczne 24 COMFORT Dostępne Niedostępne * możliwość połączenia tylko z wybranymi ciągnikami CLAAS

5 Rzecz jasna duża pokrywa to dobre rozwiązanie, o ile znajduje się za nią wiele miejsca. Technologia Technologia. Nasz cel jest taki sam, jak cel naszych klientów. Najwyższa wydajność każdego dnia. W jaki sposób można to osiągnąć? Dzięki dobrym pomysłom. Dzięki dążeniu do stałego rozwoju. Dzięki innowacyjnej technice i rozwiązaniom, które nie tylko działają, lecz również przekonują. Każdego dnia

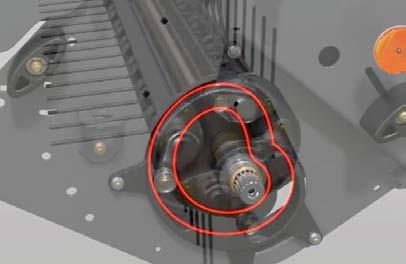

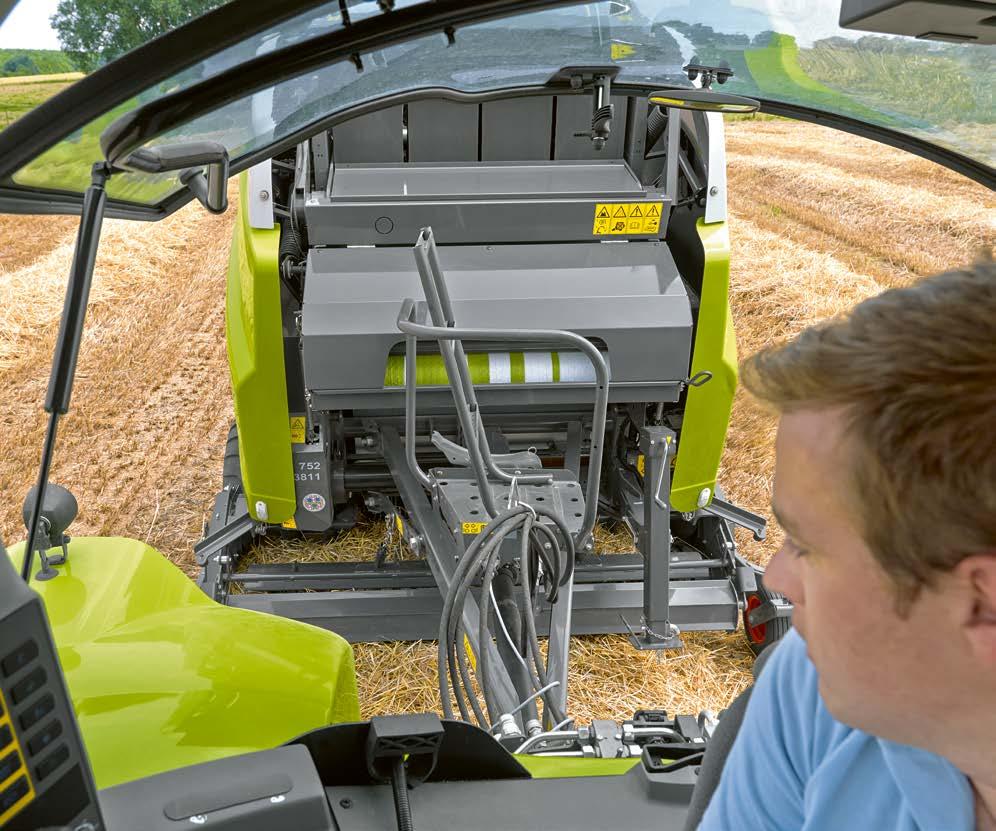

6 Czyste pole za sobą. Podbieracz i przepływ materiału Sterowany podbieracz. Podwójny dociskacz rolkowy. VARIANT była pierwszą prasą zwijającą z podbieraczem 2,10 m. Ogromna wydajność pobierania i wyjątkowe parametry mocy przekonują również dzisiaj. Regulacja wysokości podbieracza odbywa się bez narzędzi. Istotne jest inteligentne sterowanie podbieracza, które zapewnia jeszcze lepszy przepływ materiału, szczególnie w przypadku krótkiego materiału, i wyraźnie zwiększa trwałość. Modele VARIANT 485/465 i 480/460 można wyposażyć w podbieracz 2,35 m. Wahliwe koła kopiujące. Niezależnie od szerokości: duże, wahliwe koła kopiujące zapewniają jednolite prowadzenie i utrzymywanie podbieracza w pokosie. Pozwala to na optymalne dopasowanie do podłoża nawet przy wysokich prędkościach i jeździe na zakrętach oraz ochronę darni. We wszystkich modelach możliwa jest beznarzędziowa regulacja wysokości kół kopiujących. Nowy mechanizm składania zauważalnie zwiększa komfort, gdyż nie ma już konieczności demontowania wahliwych kół kopiujących na czas transportu. Mechanizm ten jest opcjonalny. Sprawdzony tysiące razy, stale optymalizowany i dostępny opcjonalnie: montowany z przodu podwójny dociskacz rolkowy. Idealnie ściska materiał, przyspieszając jego przepływ, i aktywnie przenosi go do rotora. NOWOŚĆ: Sprzęgło. Dla podbieraczy z pojedynczym i podwójnym dociskaczem rolkowym sprzęgło zastępuje seryjnie śrubę ścinaną na podbieraczu. Pozwala to na wykorzystanie pełnej mocy i prędkości prasy bez ryzyka zerwania śruby ścinanej. Technologia ta sprawdziła się już w QUADRANT. Najlepsze perspektywy na najwyższe tempo. Podczas pracy zapewniony jest doskonały widok na podbieracz oraz jeśli to konieczne możliwość podniesienia tempa. Zależnie od zbieranego materiału można jechać maszyną aż do granic jej możliwości i osiągać maksymalną wydajność. Podsumowanie zalet. Wysoka wydajność: sterowany podbieracz o szerokości 2,10 m lub 2,35 m (Składane) wahliwe koła kopiujące utrzymują podbieracz w śladzie Idealny przepływ materiału dzięki zoptymalizowanemu, podwójnemu dociskaczowi rolkowemu Wysokie tempo pracy dzięki dobrej widoczności podbieracza Wszystkie informacje dotyczące podbieracza. variant-pickup.claas.com VARIANT Podbieracz 2,10 m Podbieracz 2,35 m Pojedynczy dociskacz rolkowy ze sprzęgłem Podwójny dociskacz rolkowy ze sprzęgłem Wahliwe koła kopiujące Składane, wahliwe koła kopiujące Sterowany podbieracz Dostępne Niedostępne 12 13

7 I znowu wszystko kręci się wokół jednego. Rotor. ROTO FEED 1 Prawdziwa kluczowa kompetencja: rotor wprawia balot w ruch. Rotor transportowy prowadzi zbierany materiał do komory prasującej i wymusza obrotowy ruch balotu. Tylko w CLAAS: pasy i rotor obracają się w przeciwnym kierunku. Wprawianie balotu w ruch odbywa się natychmiastowo, dzięki czemu powstaje solidny rdzeń. Szybko obracający się rotor sięga bezpośrednio do balotu, wprawiając go w sposób wymuszony w ruch niezależnie od rodzaju materiału i warunków. Metoda ta dodatkowo zapobiega ślizganiu się pasów. 2 Zalety widoczne w każdym momencie stosowania gdyż prasa VARIANT może zawsze przemieszczać się z pełną prędkością. Maksymalnie sprasowany rdzeń. Silne sprasowanie rdzenia w ten sposób od samego początku zwiększa się masę i zapewnia stabilny w składowaniu kształt balotów. 3 Stopień sprasowania rdzenia można samodzielnie określać pod kątem jakości paszy sterowanie odbywa się z kabiny. Przykładem może być maksymalne sprasowanie w przypadku słomy lub miękki rdzeń w przypadku siana. W tym celu można skorzystać z dwóch predefiniowanych ustawień lub trzech w pełni dowolnie regulowanych parametrów, które możemy zapisać jako ustawienia własne. Równomierne napełnienie komory prasowania. Z prędkością pasów wynoszącą 2,90 3 m/s prasa VARIANT połyka więcej, niż każda inna maszyna tego rodzaju, a do owinięcia balotu potrzebuje znacznie mniej czasu. Rotor zapewnia równomierne napełnienie komory prasującej, dzięki czemu zachowujemy stałą, wysoką przepustowość. Oznacza to, że prasa VARIANT może pracować z nadzwyczaj wysokimi prędkościami roboczymi. Podsumowanie zalet. Dla twardego rdzenia: rotor napędza balot Możliwość dowolnej regulacji średnicy i poziomu zagęszczenia rdzenia Rotor równomiernie napełnia komorę prasującą, przy zachowaniu wysokiej przepustowości Wszystko kręci się wokół rotora. variant-activrotor.claas.com 14 15

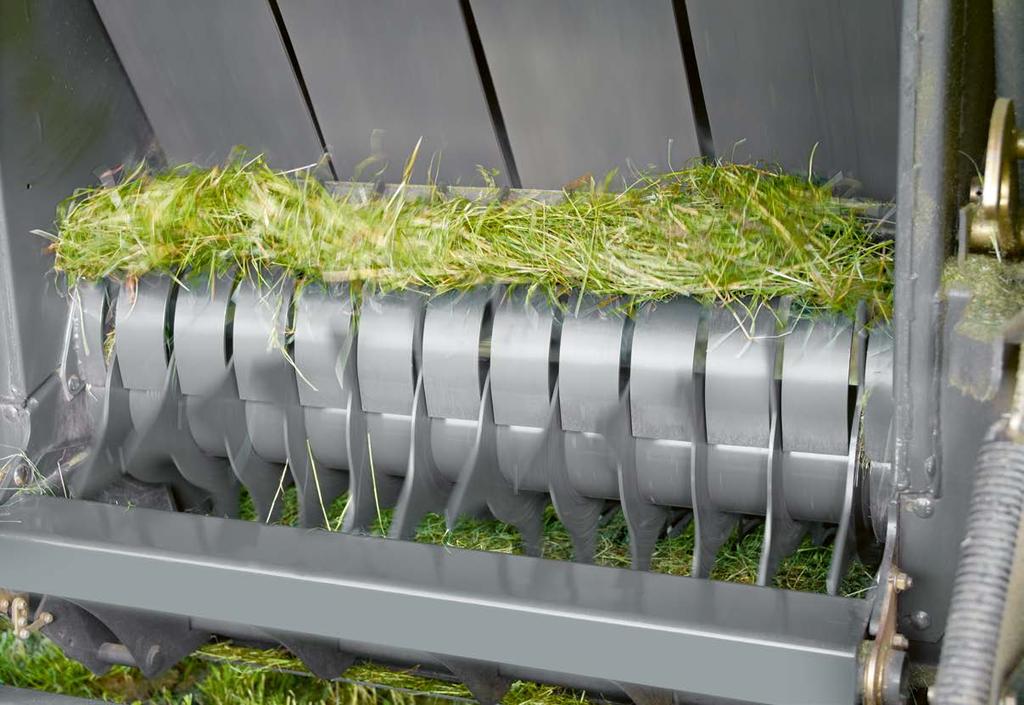

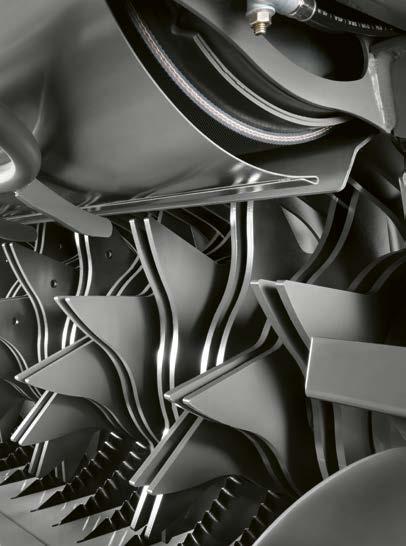

8 Co oznacza u nas 360 : prawidłowe obroty i właściwy kształt. ROTO CUT i ROTO CUT Heavy Duty NOWOŚĆ: ułożenie zębów 360. Zoptymalizowano ułożenie zębów VARIANT z ROTO CUT oraz ROTO CUT HD. Zęby czterogwiazdowego rotora są rozmieszczone spiralnie pod kątem 360. Wypełniają one komorę prasowania materiałem krótkim lub z niewielkich pokosów tak dobrze, że osiągany jest lepszy kształt balotów. Idealne cięcie dzięki ROTO CUT. Czterogwiazdowy rotor tnący do cięcia mniejszych pakietów materiału System zgarniaczy między podwójnymi zębami Indywidualne zabezpieczone każdego noża wykonanego ze stali hartowanej Hydrauliczne sterowanie noży Pokazuje, czym jest wytrzymałość: ROTO CUT Heavy Duty. Podsumowanie zalet. Lepszy kształt balotów dzięki rotorowi tnącemu 360 ze spiralnie ułożonymi nożami ROTO CUT czteroramienny rotor z podwójnymi gwiazdami o grubości 6 mm ROTO CUT Heavy Duty czteroramienny rotor z podwójnymi gwiazdami o grubości 8 mm i mocniejszym zabezpieczeniem noży Pierwszej klasy jakość paszy dzięki 14 nożom. VARIANT ROTO CUT pracuje z mocnymi czterogwiazdowymi, podwójnymi zębami o grubości 6 mm w sposób bardziej precyzyjny, szybszy i wydajniejszy niż inne prasy. 6-milimetrowe gwiazdy zębów agresywnych noży DEGUY Dokładne, krótko przycięte porcje paszy w celu zapewnienia większego zagęszczenia i łatwiejszego rozluźniania Wyraźna oszczędność czasu podczas mieszania paszy i zwiększenie ilości mleka dzięki jej wysokiej jakości Spiralne ułożenie zębów (360 ) Ciężka praca? Oczywiście! Dzięki koncepcji napędu Heavy Duty modele VARIANT 485 i 465 szczególnie nadają się do wymagającej pracy w kiszonce. Zapewniają to czterogwiazdowe, podwójne zęby o grubości 8 mm, wyjątkowo mocne zabezpieczenie pojedynczych noży oraz bardzo stabilny uchwyt na noże. W ten sposób można utrzymać nadzwyczaj wysoką jakość cięcia również w przypadku kiszonki. Oto dlaczego system ROTO CUT HD jest szczególnie skuteczny: 8-milimetrowe gwiazdy zębów 360 ROTO CUT Wzmocnione zabezpieczenie pojedynczych noży Wzmocnione łańcuchy Tsubaki (napęd główny i napęd rotora) Zestaw do kiszonki VARIANT ROTO CUT (6 mm) ROTO CUT HD (8 mm) Dostępne Niedostępne 16 17

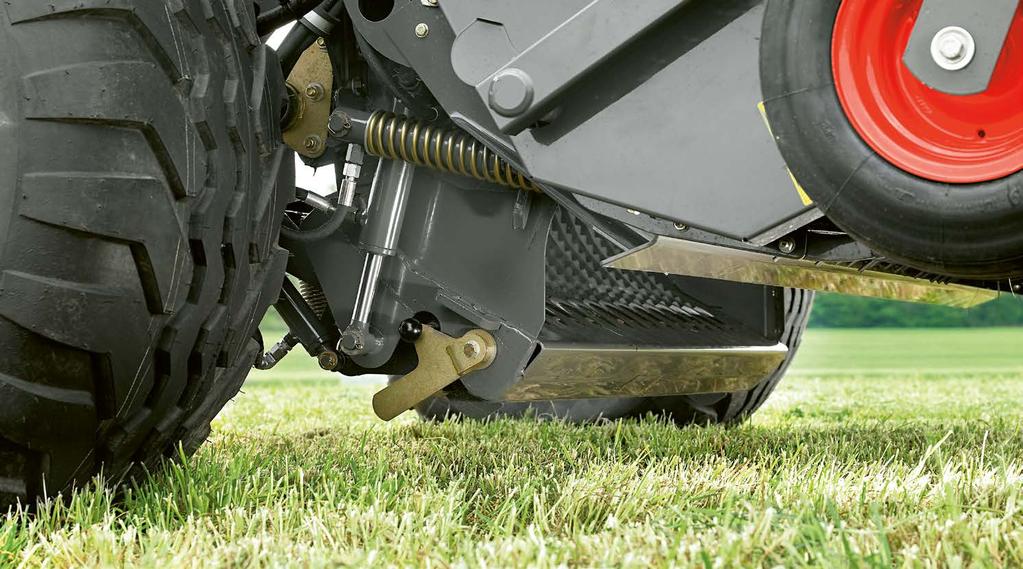

9 Nie tylko sportowe samochody mają opuszczane zawieszenie. Komory cięcia PRO z systemem wczesnego ostrzegania Maksymalna wydajność: opuszczana hydraulicznie podstawa PRO. Prasowanie to ciężka praca, która musi przebiegać szybko. Wymagana jest wysoka wydajność dzienna. Tym samym konieczne są systemy inteligentnie wspierające operatora. Przykładowo opuszczana podstawa, która aktywnie dopasowuje się do przepływu masy. Dzięki automatycznemu obniżaniu o maks. 30 mm możliwe jest nieprzerwane wciąganie także nierównych pokosów, przy niezmiennie wysokiej jakości cięcia. Dzięki obniżanej przez dwa cylindry hydrauliczne podstawie model VARIANT obojętne, czy wyposażony w ROTO FEED, czy ROTO CUT staje się modelem VARIANT PRO. Pełne wykorzystanie dzięki systemowi wczesnego ostrzegania. Odchylenie podstawy jest wskazywane na terminalu obsługowym bezpośrednio przez sygnał optyczny i akustyczny. Dzięki temu można na czas zidentyfikować potencjalny zator i odpowiednio zareagować wygodnie z fotela operatora. W ten sposób można obciążać prasę aż do granic jej możliwości, eliminując niepotrzebne przestoje spowodowane przez zatory. Możliwość usuwania zatorów jednym naciśnięciem przycisku. Podsumowanie zalet. Zatory są łatwo usuwane przy pomocy terminala obsługowego bez konieczności wychodzenia z kabiny ciągnika. Opuszczana podstawa otwiera się, a rotor przesuwa zapchany materiał bezpośrednio do komory prasowania. W przypadku maszyn z rotorem tnącym noże są opuszczane przed otwarciem opuszczanej podstawy, a po jej zamknięciu noże załączają się samoczynnie. Ciągły przepływ paszy przy wysokiej jakości cięcia dzięki hydraulicznie opuszczanej podstawie PRO System wczesnego ostrzegania przed zatorami Możliwość wygodnego usuwania zatorów z kabiny operatora VARIANT Opuszczana podstawa PRO Dostępne Niedostępne 18 19

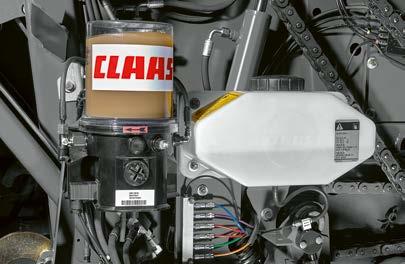

10 W temacie słomy jesteśmy najmocniejsi. Napęd i komora prasowania Wysoki stopień sprasowania, wysoka prędkość taśm. Gwarancją wysokiego stopnia sprasowania są cztery wyjątkowo wytrzymałe pasy prasujące oraz łańcuchy Tsubaki. Dzięki wysokiej prędkości pasów, prasa VARIANT obraca bele szybciej niż jakakolwiek inna prasa. Koncepcja napędu Heavy Duty. Koncepcja napędu Heavy Duty oferuje wysoką wydajność napędu przy jednocześnie wysokiej pewności zastosowania i długiej trwałości obojętne, jakie wymagania są stawiane prasie VARIANT 485 lub 465 na co dzień. Dzięki gwiazdom rotora o grubości 8 mm, trwałym łańcuchom Heavy Duty 1 ¼ cala oraz przyrządowi tnącemu z podwójnym zabezpieczeniem noży prasa VARIANT idealnie nadaje się nawet do najtrudniejszych warunków, takich jak zbiór kiszonki. Stałe smarowanie łańcuchów. Nowy rozdzielacz układu smarowania ze zbiornikiem 6,3 l indywidualnie zaopatruje każdy z łańcuchów w dokładnie taką dawkę oleju, jaka jest potrzebna do pracy. W ten sposób oszczędza się nie tylko cenny czas potrzebny na konserwację, lecz również gotówkę. Komora prasująca z podwójnym systemem napinania. Najwyższa wydajność również w komorze prasującej. Hydrauliczną regulację zgniotu balotów opracowano specjalnie z myślą o maksymalnym sprasowaniu w każdych warunkach. Aktywna hydraulika łączy trzy siłowniki w układ dwóch ramion napinających i zapewnia aktywnie regulowane ciśnienie prasowania oraz stabilne prowadzenie pasów. Napęd pasów. Prowadzenie pasów na profilowanych, gumowych walcach napędowych zapewnia, że znajdują się one zawsze w optymalnej pozycji i skutecznie napędzają balot. Solidne pasy charakteryzują się długą żywotnością, szczególnie przy kamienistym podłożu. VARIANT Koncepcja Heavy Duty 4 pasy Heavy Duty Dwa ramiona napinające Dostępne Niedostępne Podsumowanie zalet. Zbiera wyrazy uznania. Bezpieczny napęd i wysoka prędkość pasów dzięki wypukłym, gumowym walcom napędowym Wysoka niezawodność: koncepcja napędu Heavy Duty Mocne baloty dzięki komorze prasowania z podwójnym systemem napinania Niewielkie nakłady konserwacyjne dzięki trwałemu smarowaniu łańcuchów Precyzyjne prowadzenie pasa optymalnie wprawia baloty w ruch Działanie, zastosowanie, obsługa, konserwacja, bezpieczeństwo VARIANT 485 RC PRO opanowuje wszystkie kryteria oceny łącznej DLG dla pras zwijających. Dzięki redukcji liczby obrotów WOM można oszczędzić jeszcze więcej paliwa. Bliższe informacje znajdują się pod adresem variant claas.com 20 21

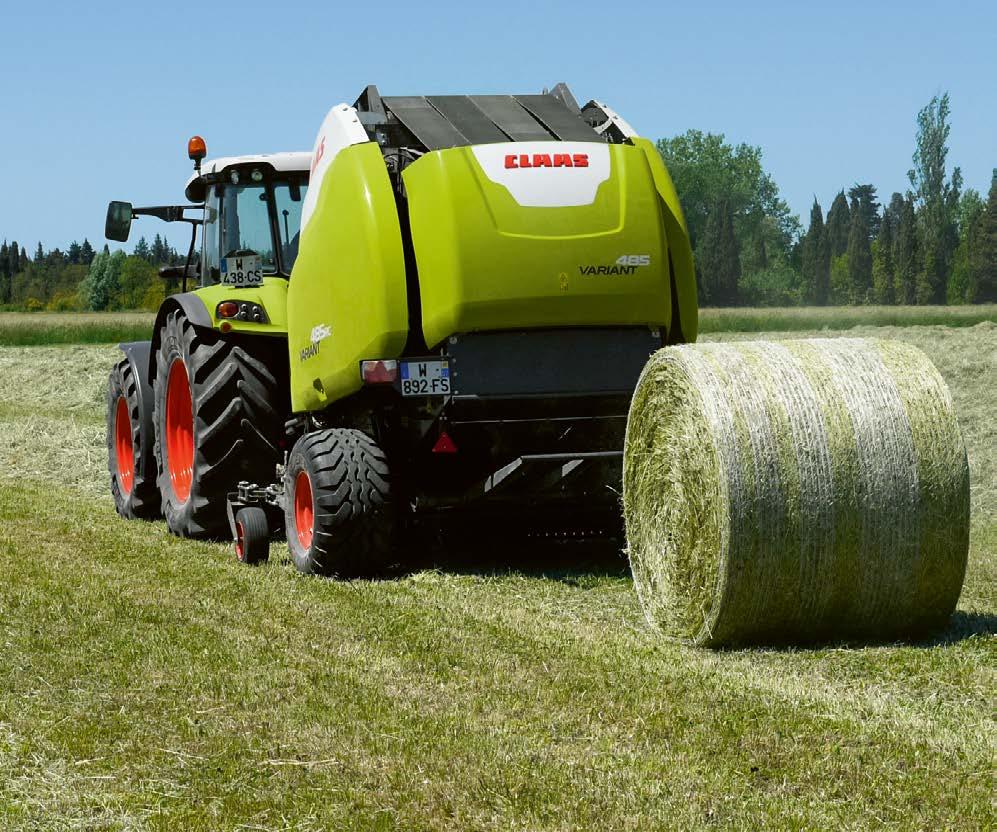

11 Bezpieczne i niezawodne owijanie bel. Owijanie Opatentowana blacha wprowadzająca. Skonstruowana i opatentowana przez CLAAS: nowa blacha wprowadzająca działa dwustopniowo i zapewnia jeszcze bardziej niezawodne owijanie balotów. Podczas prasowania blacha ta jest otwarta. Skutecznie zapobiega to akumulacji paszy. Podczas owijania blacha jest ponownie zamknięta, tak aby zapewnić precyzyjne prowadzenie siatki lub sznurka. Rezultat: wysoce niezawodny system wiązania i bardzo zadowoleni operatorzy. Pełna automatyzacja: rozpoczęcie procesu owijania. Zarówno owijanie siatką, jak i dwoma sznurkami rozpoczyna się automatycznie. VARIANT oferuje dużo miejsca na przechowanie zapasowych rolek siatki lub sznurka. Użytkownik może zdecydować, czy chce w nich przechować dwie rolki siatki, czy też nawet dziesięć rolek sznurka. Szybkie i dokładne: owijanie sznurkiem. Prasowanie, owijanie, kolejny balot. Aby rozpocząć owijanie, system wymaga każdorazowo krótkiego zatrzymania maszyny. Jednak również tu prasa VARIANT ma decydującą zaletę. Owijanie rozpoczyna się automatycznie w momencie osiągnięcia odpowiedniej średnicy balotów. Wysoka prędkość taśm (do 3 m/s) prowadzi do wyjątkowo szybkiego przebiegu procesu. W ten sposób możliwa jest natychmiastowa kontynuacja prasowania bez znacznej straty czasu. VARIANT przekonuje nie tylko owijaniem siatką, lecz także dwoma sznurkami. Po w pełni automatycznym starcie łatwo regulowany, precyzyjnie pracujący aparat owija baloty tak, by były mocne i miały stabilny kształt. Do tego dochodzi jeszcze rekordowe tempo: baloty obracają się z prędkością 3 m/s. Podsumowanie zalet. Szybkie owijanie dzięki wysokiej prędkości pasów Większa precyzja owijania sznurkiem lub siatką dzięki nowej blasze wprowadzającej Oszczędność czasu dzięki automatycznemu uruchamianiu owijania Owijanie sznurkiem w celu uzyskania stabilnego kształtu balotów VARIANT Owijanie siatką Owijanie sznurkiem Komfortowe owijanie Dostępne Niedostępne 22 23

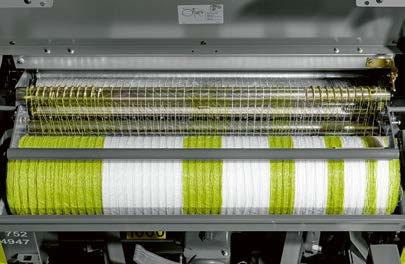

12 Dobre rzeczy czasami potrzebują też pośpiechu. Owijanie Owijanie siatką CLAAS Covered. Proces owijania w zasięgu wzroku. Średnica rolki siatki maleje z każdym owiniętym balotem. Mimo to konieczne jest stałe naprężenie siatki, aby pokrywać baloty dokładnie od krawędzi do krawędzi. Aby spełnić ten wymóg, siła hamulca siatki jest regulowana i utrzymywana przez sprężyny. W ten sposób wszystkie baloty są mocne, stabilne i optymalnie przygotowane do dalszej obróbki. Opcjonalnie: owijanie siatką CLAAS Covered XW. Czy chodzi o siano, słomę, czy kiszonkę opcjonalne, szerokie owijanie siatką XW (extrawide) zapewnia stabilne baloty o idealnym kształcie. Spiralne walce prasy VARIANT dbają o pokrywanie na krawędziach. W ten sposób baloty są dobrze chronione podczas transportu i przechowywania. Idealnym materiałem do wiązania jest ekstra szeroka rolka siatki ROLLATEX PRO XW 1,3 m. Aby było widać, gdzie i jak przebiega proces, owijanie jest dobrze widoczne tak, jak ma to miejsce we wszystkich prasach CLAAS. Szeroko otwierana pokrywa zapewnia wygodny dostęp w celu czyszczenia i konserwacji. Sznurek i siatka dla profesjonalistów. Najwyższa jakość owijania i pracy: czyste krawędzie balotów dzięki sznurkowi ORIGINAL CLAAS BALETEX oraz siatce CLAAS ROLLATEX PRO. W przypadku owijania CLAAS Covered XW optymalnym rozwiązaniem jest siatka ROLLATEX PRO XW o szerokości 1,3 m. Podsumowanie zalet. Doskonały kształt balotów dzięki nowemu owijaniu siatką CLAAS Covered Metoda owijania siatką CLAAS Covered XW dla idealnych krawędzi balotów Szeroko otwierane pokrywy boczne zapewniają idealną widoczność, wygodę czyszczenia i konserwacji Najwyższa jakość: sznurek ORIGINAL CLAAS BALETEX oraz siatka CLAAS ROLLATEX PRO VARIANT Owijanie siatką CLAAS Covered Owijanie siatką CLAAS Covered XW Dostępne Niedostępne 24 25

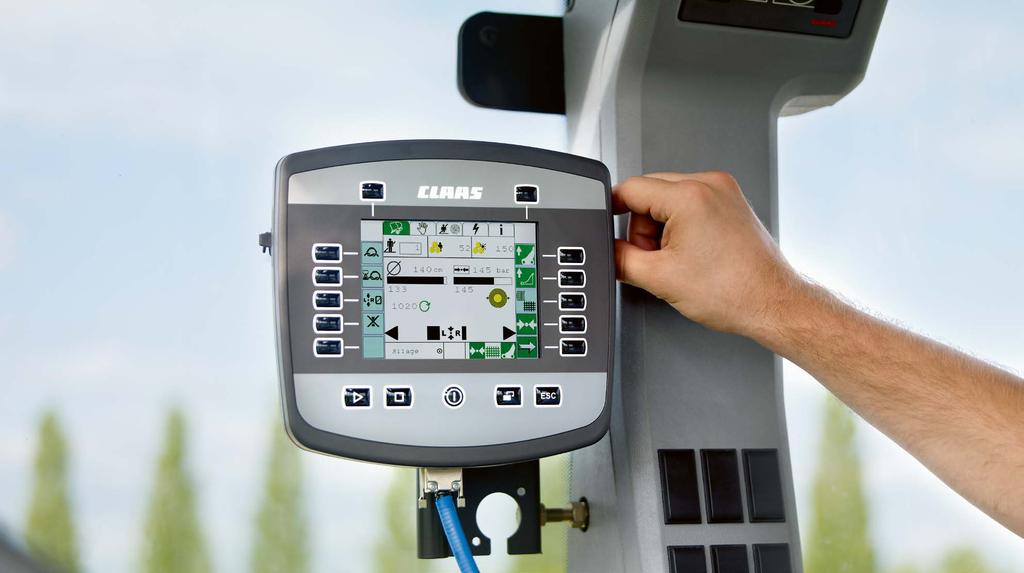

13 Jak powinna przebiegać ciężka praca? Bez trudu. Terminale sterujące Terminale sterujące. Nawet jeśli ktoś kocha swoją pracę, to kiedyś i tak będzie musiał ją skończyć. Właśnie dlatego każdego dnia dajemy z siebie to, co najlepsze, aby móc wspierać klientów w ich codziennych zadaniach dobre pomysły, solidne urządzenia i innowacyjną technologię. Najistotniejszym aspektem jest przy tym zawsze przyjazność dla użytkownika oraz wysoki komfort obsługi

14 W bliskim kontakcie z Naturą. Czasem nawet za naciśnięciem przycisku. Terminale sterujące 3 / Terminal S10. 4 / EASY on board. S10 to terminal CLAAS dla profesjonalistów. Ma duży ekran 10,4" o wysokiej rozdzielczości i oferuje szeroki zakres funkcji. Za pomocą S10 można równolegle do obsługi systemu prowadzenia sterować także funkcjami ISOBUS, a do tego przyłączyć do czterech analogowych kamer, np. PROFI CAM. Nowa aplikacja mobilna EASY on board pozwala sterować wszystkimi dołączonymi urządzeniami zgodnymi z ISOBUS za pomocą urządzenia ipad. Informacje na temat wymagań systemowych można uzyskać u partnera sprzedażowego CLAAS. Obsługa przez tablet jest nie tylko komfortowa, lecz również niezawodna. Dostępny port USB umożliwia szybkie i bezpieczne zasilanie tabletu podczas długich godzin pracy. Obsługa na tablecie zwiększa przejrzystość wyposażenia kabiny. 1 / COMMUNICATOR. Terminal COMMUNICATOR ma kolorowy wyświetlacz 5,7". Odpowiada to normie ISO-UT, dzięki czemu można za jego pośrednictwem wygodnie sterować urządzeniami kompatybilnymi z ISOBUS. Oczywiście również tutaj przyciski F (funkcyjne) można dostosować do swoich potrzeb. 2 / OPERATOR. OPERATOR przekonuje czytelnym ekranem obsługowym oraz komfortowym zarządzaniem zleceniami. Na potrzeby elastycznej pracy dysponuje 20 miejscami w pamięci zleceń. Warunkiem zastosowania OPERATOR jest urządzenie robocze CLAAS kompatybilne z ISOBUS. OPERATOR COMMUNICATOR II EASY on board S10 Terminal CLAAS UT ISO UT Pamięć USB Kompatybilność z TONI Przewód Y Możliwość wydruku Ekran dotykowy Kolorowy wyświetlacz Podsumowanie zalet. Dostępność dla wszystkich maszyn kompatybilnych z ISOBUS: COMMUNICATOR Wszystkie istotne funkcje w zasięgu bezpośrednio z fotela operatora Terminal S10 z rozległym zakresem funkcji Sterowanie prasą VARIANT na tablecie dzięki EASY on board Ustawienia Uproszczone menu (470/450) 5 ustawień wstępnych (słoma, siano itd.) Średnica balotów Ciśnienie prasowania Średnica miękkiego rdzenia Ciśnienie prasowania miękkiego rdzenia Owijanie (z wersją komfortową) Informacje w menu pracy Średnica Ciśnienie prasowania Liczba obrotów WOM Wskaźnik lewo/prawo Położenie noży Liczba balotów Menu klienta 20 zleceń klienta Dostępne Niedostępne 28 29

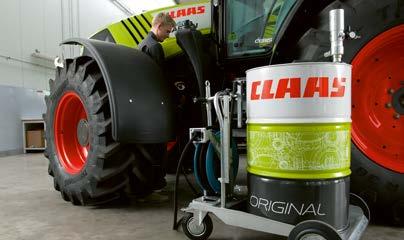

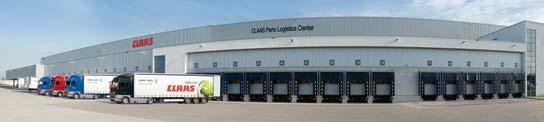

15 Cokolwiek się dzieje. CLAAS Service & Parts. CLAAS Service & Parts Ważne są Państwa wymagania. Dla gospodarstwa: CLAAS FARM PARTS. Bezpieczeństwo można zaplanować. Diagnostyka zdalna: CLAAS TELEMATICS. Można na nas polegać: jesteśmy zawsze wtedy, gdy trzeba. Zawsze i wszędzie. Szybko. Niezawodnie. W razie potrzeby 24 godziny na dobę. Z precyzyjnym rozwiązaniem przedłużającym życie maszyny, której potrzebuje gospodarstwo. Cokolwiek się dzieje. Części i akcesoria ORIGINAL. Specjalnie dopasowane do maszyn: dokładnie pasujące części zamienne, wysokojakościowe materiały eksploatacyjne oraz pomocne akcesoria. Zachęcamy do skorzystania z bogatej oferty naszych produktów z gotowymi rozwiązaniami, które są niezbędne dla maszyny w celu zapewnienia 100% bezpieczeństwa pracy. Cokolwiek się dzieje. CLAAS FARM PARTS proponuje kompleksowe programy zaopatrzenia w szeroki zakres markowych części zamiennych do wszystkich zastosowań w gospodarstwie rolnym. Cokolwiek się dzieje. Zawsze na najwyższym poziomie. Partnerzy handlowi CLAAS na całym świecie korzystają z najlepszych warsztatów techniki rolniczej. Mechanicy są doskonale wykwalifikowanymi fachowcami dysponującymi narzędziami specjalistycznymi i diagnostycznymi. Serwis CLAAS działa w bardzo wydajny sposób, całkowicie spełniający oczekiwania klientów w zakresie kompetencji i niezawodności. Cokolwiek się dzieje. Nasze produkty serwisowe pomagają w zwiększeniu bezpieczeństwa pracy maszyn, minimalizują ryzyko awarii i umożliwiają kalkulację kosztów stałych. CLAAS MAXI CARE proponuje planowane bezpieczeństwo maszyn. Cokolwiek się dzieje. Z Hamm na cały świat. Nasz centralny magazyn części zamiennych wysyła wszystkie części ORIGINAL szybko i niezawodnie na cały świat. Lokalny partner CLAAS w najkrótszym czasie zapewnia właściwe rozwiązanie: dla żniw, dla gospodarstwa. Cokolwiek się dzieje. CLAAS TELEMATICS w maszynie łączy dwa ważne aspekty: szybką pomoc mechanika serwisowego CLAAS oraz ekonomiczne korzyści z pracy osiągane dzięki bezprzewodowemu połączeniu sieciowemu. Rozwiązujemy problemy na miejscu także wtedy, gdy tego nie widać. Cokolwiek się dzieje. Centrum CLAAS Parts Logistics Center w Hamm, Niemcy, dysponuje ponad różnych części, zajmując powierzchnię ponad m

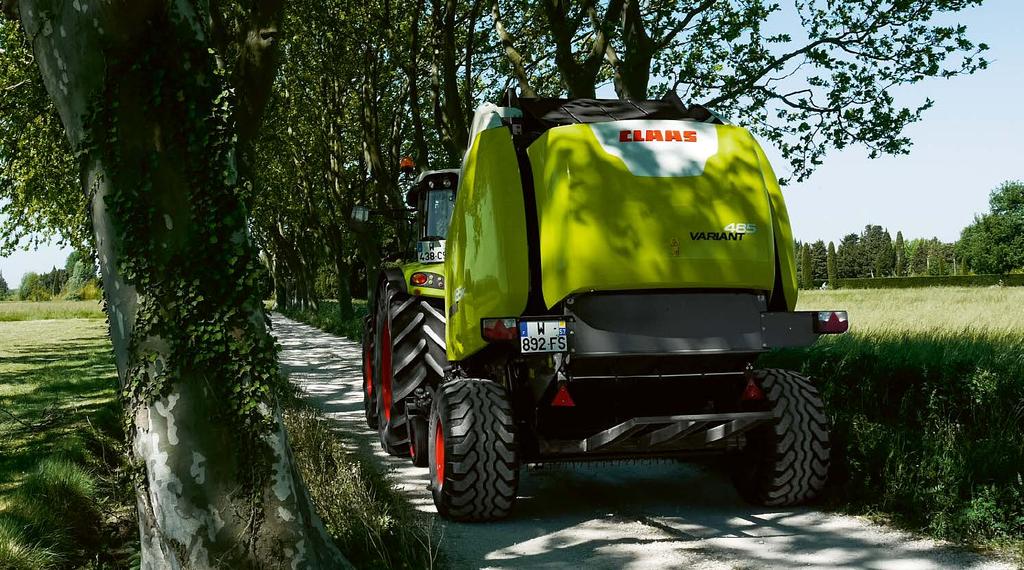

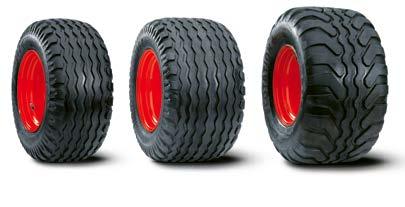

16 Szybko i bezpiecznie. Bezpieczeństwo Bezpieczna jazda, bezpieczne zatrzymywanie się. Wszystkim, którzy przemieszczają się na długich odcinkach po drodze pomiędzy kolejnymi polami, pracują w górzystym terenie lub chcą dostosować maksymalną prędkość jazdy VARIANT do możliwości swojego ciągnika CLAAS oferuje dwa układy hamulcowe: hamulce pneumatyczne lub hydrauliczne. Dostępność jest zależna od kraju eksploatacji. Oba układy zawierają także prosty w obsłudze hamulec postojowy. Łagodne dla podłoża: duże opony. Dysponujemy trzema wielkościami ogumienia zapewniającymi doskonałą ochronę gleby także przy dużej wilgotności oraz spokojną jazdę. Większe bezpieczeństwo dzięki opcjonalnej osi hamowanej. Prasy VARIANT mogą poruszać się z prędkością 50 km/h. Dobrze zachowują się przy tym na drodze: opcjonalnie dostępna oś hamowana zapewnia bezpieczną jazdę z dużą prędkością po drogach i bezpieczeństwo w górzystym terenie. 50 Podsumowanie zalet. Hamulec hydrauliczny lub pneumatyczny wyposażenie zależnie od kraju Wysoki stopień ochrony gleby dzięki dużemu ogumieniu Bezpieczeństwo na drodze także przy szybkim tempie dzięki opcjonalnej osi hamowanej 32 33

17 Dane techniczne VARIANT 485 RC PRO 465 RC PRO 480 RF/RC 460 RF/RC 470 RF 450 RF Zaczep Liczba obrotów WOM obr./min 1000/ ( )/ lub lub Zapotrzebowanie mocy kw/km 75/102 75/102 75/102 75/102 68/92 68/92 Napęd główny i łańcuchy napędowe Heavy Duty, 1 ¼" Heavy Duty, 1 ¼" Standard, 1" Standard, 1" Standard, 1" Standard, 1" Centralne smarowanie łańcuchów Układ centralnego smarowania Zaczep kulowy Przyłącza hydrauliczne Prosty zawór sterujący do podnoszenia podbieracza Działający dwustronnie zawór siłowników tylnej pokrywy Dodatkowy sterujący zawór dwustronny dla podstawy zespołu tnącego PRO Podbieracz Szerokość m 2,10 2,35 ( ) 2,10 2,35 ( ) 2,10 2,10 Szerokość podbierania wg DIN m 1,90 2,15 ( ) 1,90 2,15 ( ) 1,90 1,90 Prowadzenie po podłożu za pomocą dwóch wahliwych kół kopiujących Dociskacz rolkowy Podwójny dociskacz rolkowy Doprowadzanie Wymuszone przez Heavy Duty ROTO CUT Heavy Duty ROTO CUT ROTO FEED / ROTO CUT ROTO FEED / ROTO CUT ROTO FEED Liczba noży (z ROTO CUT) Opuszczana hydr. podstawa PRO ROTO FEED VARIANT 485 RC PRO 465 RC PRO 480 RF/RC 460 RF/RC 470 RF 450 RF Owijanie NOWOŚĆ: blacha wprowadzająca Siatka z automatycznym uruchamianiem Ustawiana liczba owinięć 9 stopni 9 stopni 9 stopni 9 stopni 9 stopni 9 stopni Podwójne owijanie sznurkiem z automatyką uruchamiania Owijanie siatką CLAAS Covered Owijanie siatką CLAAS Covered XW Ustawiana liczba owinięć 10 stopni 10 stopni 10 stopni 10 stopni 10 stopni 10 stopni Ogumienie 11,5/80 15,3 10PR 15,0/55 R 17 19,0/45 R /50 17 Wahliwe koła kopiujące podbieracza 16/6, PR Pneumatyczny układ hamulcowy Wymiary i masy Długość z wyrzutnikiem balotów m 4,68 4,68 4,68 4,68 4,68 4,68 Szerokość z oponami 15,0/55 R 17 m 2,49 2,49 2,49 2,49 2,49 2,49 Szerokość z oponami 19,0/45 R 17 m 2,66 2,66 2,66 2,66 2,66 2,66 Szerokość z oponami 500/50 17 m 2,67 2,67 2,67 2,67 Wysokość m 2,99 3,03 2,79 2,83 2,99 3,03 2,79 2,83 2,99 3,03 2,99 3,03 Masa kg Zmienna komora prasowania Mocne pasy liczba Prędkość pasów m/s 3 3 2,9 2,9 2,9 2,9 Miękki rdzeń z ustawianym ciśnieniem i średnicą Dodatkowy napęd pasów Czujnik wilgotności Koncepcja Heavy Duty Wymiary komory prasowania Szerokość m 1,20 1,20 1,20 1,20 1,20 1,20 Średnica m 0,90 1,80 0,90 1,55 0,90 1,80 0,90 1,55 0,90 1,80 0,90 1,55 Obsługa OPERATOR COMMUNICATOR II Kabel ISOBUS 15,0/ PR 19,0/ PR 500/50-17 F CLAAS stale stara się dostosowywać swoje produkty do wymagań praktyki. Dlatego zastrzega sobie prawo dokonywania zmian. Dane techniczne i ilustracje należy traktować jako przybliżone i mogące obejmować elementy nienależące do wyposażenia seryjnego. Prospekt ten został wydrukowany do dystrybucji na całym świecie. W kwestiach związanych z wyposażeniem technicznym i cennikiem prosimy kontaktować się ze swoim partnerem handlowym CLAAS. Zdjęcia przedstawiają maszyny z częściowo zdjętymi osłonami i elementami zabezpieczającymi. Dokonano tego w celu lepszego przedstawienia działania; ze względu na zagrożenia w żadnym wypadku nie wolno zdejmować tych osłon samodzielnie. Należy zawsze przestrzegać aktualnej instrukcji obsługi maszyny. Seryjnie Opcja Niedostępne 34

18 Gwarancja lepszych żniw. CLAAS Polska Sp. z o.o. ul. Świerkowa 7 Niepruszewo Buk Tel claas.pl 365FarmNet to nowoczesne narzędzie zarządcze dla całego gospodarstwa rolnego. Nowa, inteligentna sieć łącząca różne działy gospodarstwa na tylko jednej platformie niezwykle ułatwia precyzyjne kierowanie nim przez 365 dni w roku. Firma CLAAS jest partnerem systemu 365FarmNet PP LC 0819
