HERMETIC. Product Line Szczelne oprawy świetlówkowe IP65

Transkrypt

1 HERMETIC Product Line Szczelne oprawy świetlówkowe IP65

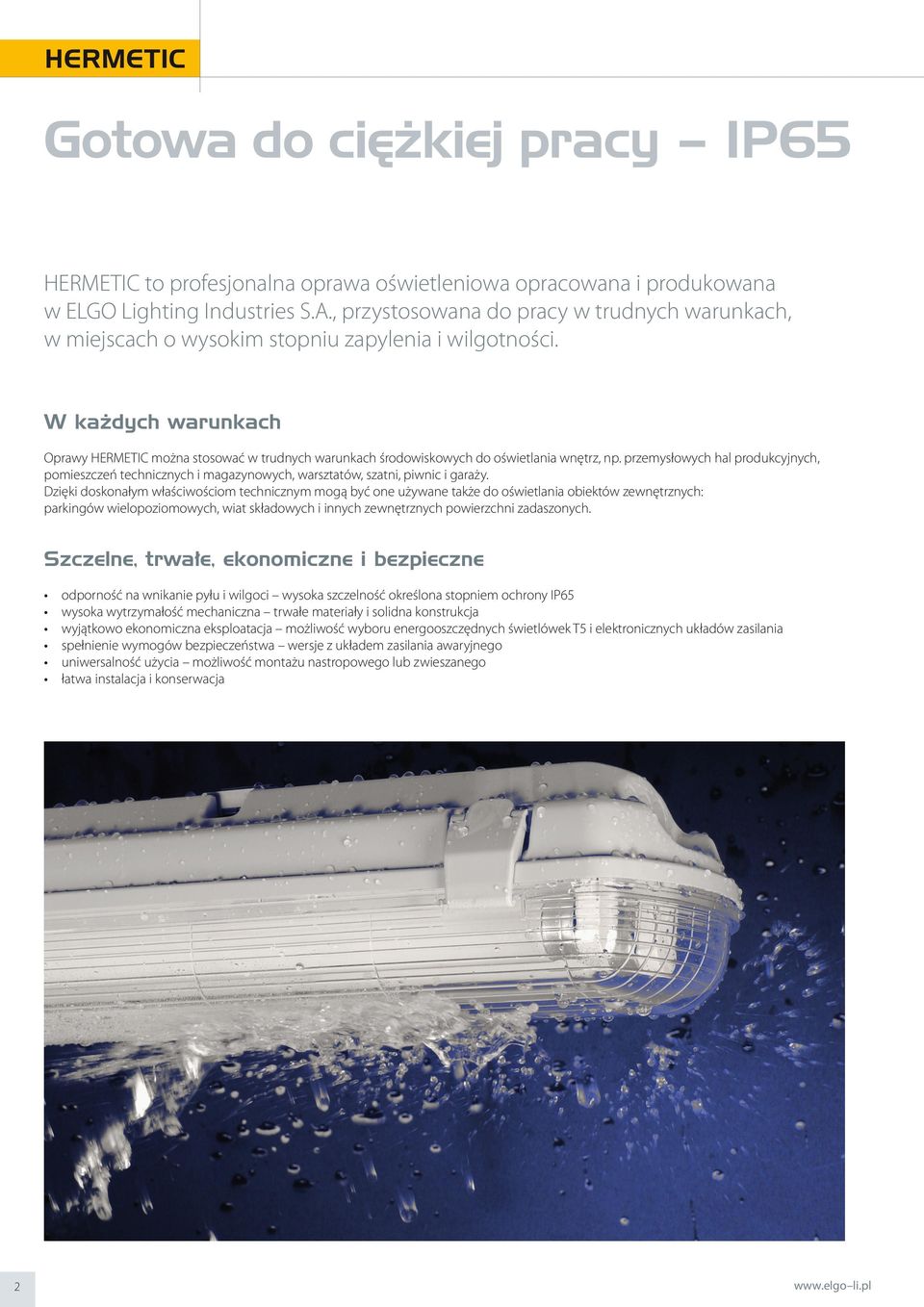

2 HERMETIC Gotowa do ciężkiej pracy IP65 HERMETIC to profesjonalna oprawa oświetleniowa opracowana i produkowana w ELGO Lighting Industries S.A., przystosowana do pracy w trudnych warunkach, w miejscach o wysokim stopniu zapylenia i wilgotności. W każdych warunkach Oprawy HERMETIC można stosować w trudnych warunkach środowiskowych do oświetlania wnętrz, np. przemysłowych hal produkcyjnych, pomieszczeń technicznych i magazynowych, warsztatów, szatni, piwnic i garaży. Dzięki doskonałym właściwościom technicznym mogą być one używane także do oświetlania obiektów zewnętrznych: parkingów wielopoziomowych, wiat składowych i innych zewnętrznych powierzchni zadaszonych. Szczelne, trwałe, ekonomiczne i bezpieczne odporność na wnikanie pyłu i wilgoci wysoka szczelność określona stopniem ochrony IP65 wysoka wytrzymałość mechaniczna trwałe materiały i solidna konstrukcja wyjątkowo ekonomiczna eksploatacja możliwość wyboru energooszczędnych świetlówek T5 i elektronicznych układów zasilania spełnienie wymogów bezpieczeństwa wersje z układem zasilania awaryjnego uniwersalność użycia możliwość montażu nastropowego lub zwieszanego łatwa instalacja i konserwacja 2 li.pl

3 Prosta i ergonomiczna konstrukcja Nieskomplikowana i mocna konstrukcja oraz solidne wykonanie sprawiają, że oprawy HERMETIC mogą niezawodnie służyć w trudnych warunkach pracy. Gniazdo do uchwytów mocujących do stropu lub wieszaków umożliwiających podwieszenie Klamry z poliwęglanu łączące korpus z kloszem Zamaskowane otwory do łączenia opraw w linie świetlne Korpus z poliwęglanu Poliuretanowa uszczelka Dławnica Uchwyty zatrzaskowe z poliwęglanu do mocowania płyty montażowej Oprawka zapłonnika Oprawka świetlówki Zapłonnik Płyta montażowa z blachy stalowej malowana proszkowo na biało Świetlówka T8 lub T5 Klosz z poliwęglanu 3

4 HERMETIC Ekonomiczna w eksploatacji Oświetlenie przemysłowe to często wielogodzinne, nieprzerwane okresy świecenia. Przeznaczone do tego celu oprawy HERMETIC gwarantują energooszczędność i ekonomiczną eksploatację. Energooszczędne źródła światła W serii opraw HERMETIC znaleźć można modele przeznaczone do dwóch energooszczednych świetlówek liniowych typu T5 o mocach: 28, 35, 49, 54, 80W oraz do dwóch popularnych swietlówek T8 o mocach: 36 i 58W. T5 T8 Nowoczesne układy zasilania 1 Wszystkie oprawy HERMETIC oferowane są w wersji z energooszczędnym statecznikiem elektronicznym. Zapewnia on ograniczenie poboru mocy, cichą pracę, stabilne świecenie źródeł światła i ich natychmiastowy zapłon. 1 Dodatkowo w serii HERMETIC oferowane są także oprawy do popularnych świetlówek o mocy 36 W wyposażone w niskostratne stateczniki magnetyczne: 2 bez kompensacji mocy biernej 3 z kompensacją mocy biernej 2 3 Praca w trybie oświetlenia awaryjnego 4 Dla wszystkich kombinacji źródeł światła i stateczników dostępne są także oprawy wyposażone w moduły umożliwiające pracę w trybie oświetlenia awaryjnego z pakietami akumulatorów o czasie pracy 1, 2 lub 3 godziny li.pl

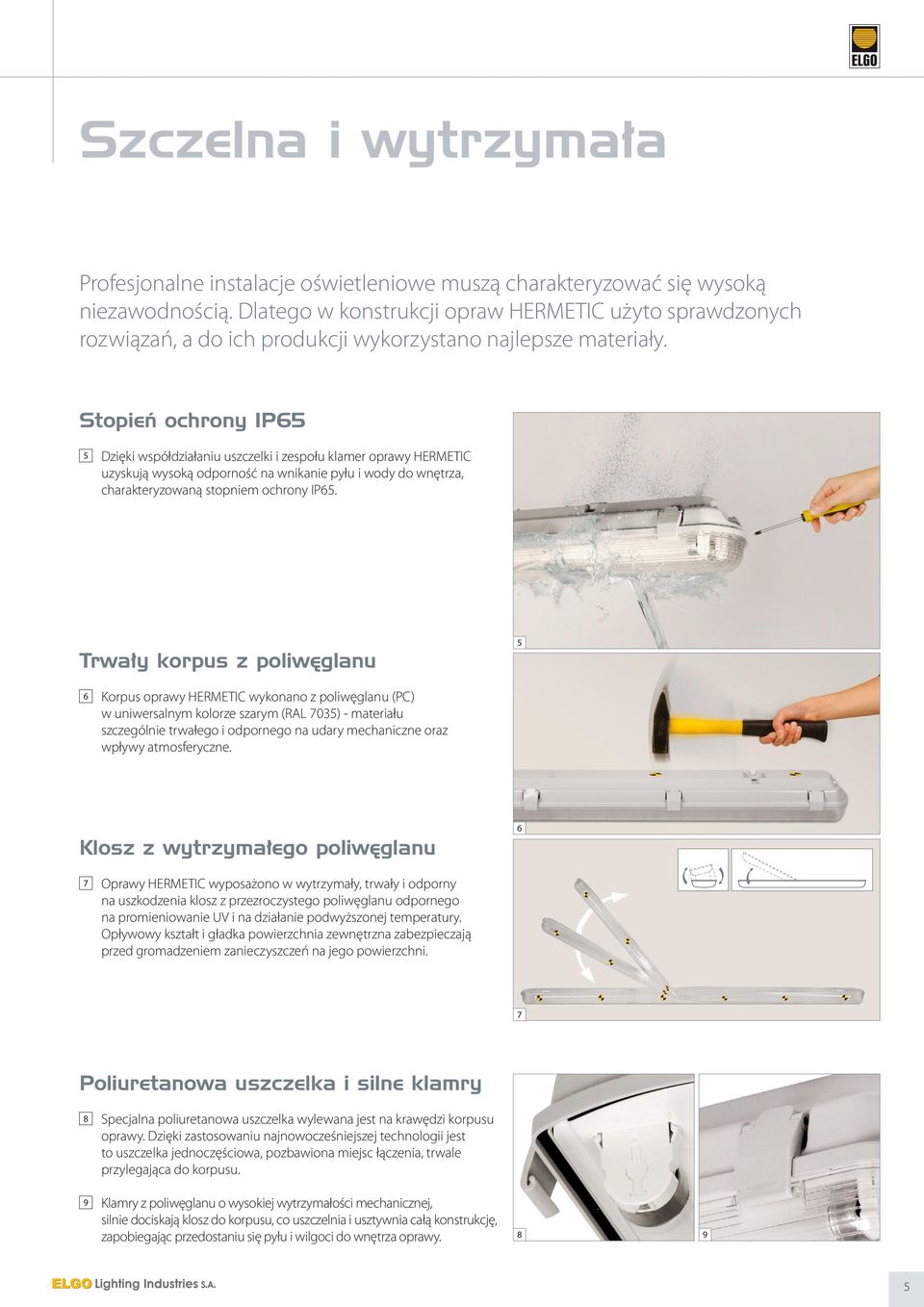

5 Szczelna i wytrzymała Profesjonalne instalacje oświetleniowe muszą charakteryzować się wysoką niezawodnością. Dlatego w konstrukcji opraw HERMETIC użyto sprawdzonych rozwiązań, a do ich produkcji wykorzystano najlepsze materiały. Stopień ochrony IP65 5 Dzięki współdziałaniu uszczelki i zespołu klamer oprawy HERMETIC uzyskują wysoką odporność na wnikanie pyłu i wody do wnętrza, charakteryzowaną stopniem ochrony IP65. Trwały korpus z poliwęglanu 5 6 Korpus oprawy HERMETIC wykonano z poliwęglanu (PC) w uniwersalnym kolorze szarym (RAL 7035) - materiału szczególnie trwałego i odpornego na udary mechaniczne oraz wpływy atmosferyczne. Klosz z wytrzymałego poliwęglanu 6 7 Oprawy HERMETIC wyposażono w wytrzymały, trwały i odporny na uszkodzenia klosz z przezroczystego poliwęglanu odpornego na promieniowanie UV i na działanie podwyższonej temperatury. Opływowy kształt i gładka powierzchnia zewnętrzna zabezpieczają przed gromadzeniem zanieczyszczeń na jego powierzchni. 7 Poliuretanowa uszczelka i silne klamry 8 Specjalna poliuretanowa uszczelka wylewana jest na krawędzi korpusu oprawy. Dzięki zastosowaniu najnowocześniejszej technologii jest to uszczelka jednoczęściowa, pozbawiona miejsc łączenia, trwale przylegająca do korpusu. 9 Klamry z poliwęglanu o wysokiej wytrzymałości mechanicznej, silnie dociskają klosz do korpusu, co uszczelnia i usztywnia całą konstrukcję, zapobiegając przedostaniu się pyłu i wilgoci do wnętrza oprawy

6 HERMETIC Łatwa instalacja Konstrukcja opraw HERMETIC i oferowane akcesoria zapewniają łatwy montaż i możliwość zestawiania w linie świetlne. Na stropie lub zawiesiach, pojedynczo lub w linii Oprawy HERMETIC mogą być instalowane bezpośrednio na stropie lub podwieszane przy użyciu uchwytów lub wieszaków. Oprawy mogą być montowane pojedynczo lub łączone w linie świetlne. Uchwyt do mocowania w komplecie Uchwyty do mocowania na stropie 10 i wieszaki do podwieszania na linkach, łańcuszkach lub hakach 11 dostarczane są w komplecie z oprawą. Montaż odbywa się bez wykonywania otworów w obudowie, co sprawia, że oprawy zachowują deklarowany stopień ochrony IP Mocowanie na stropie 12 W celu zamocowania oprawy bezpośrednio na stropie wykorzystuje się specjalny uchwyt. Po przykręceniu dwóch uchwytów do stropu w odpowiedniej odległości, z łatwością można wpiąć w nie oprawę przez wciśnięcie uchwytów w odpowiednie gniazda na górnej powierzchni korpusu oprawy. Podwieszanie 13 Oprawy mogą być podwieszane przy użyciu specjalnych wieszaków dostarczanych w komplecie z oprawą. Wieszaki należy umieścić w gniazdach w górnej części korpusu, a potem zaczepić o nie linki, łańcuszki lub haki Łączenie w linie 14 Wszystkie modele opraw dostępne są w specjalnych wersjach przystosowanych do łączenia w linie, oznaczonych symbolem L. Oprawy takie posiadają na obu końcach otwory z dławnicami i dwie złączki oraz dodatkowe przewody wzdłuż oprawy li.pl

7 Dane techniczne Oprawa świetlówkowa szczelna HERMETIC, klasa ochronności I, stopień ochrony IP65 Index Model Źródło światła Klosz poliwęglan (PC) magnetyczny YS-WO HERMETIC 236M 2 x świetlówka liniowa T8 36 W Kompensacja mocy biernej elektroniczny YS-WO HERMETIC 236ML 2 x świetlówka liniowa T8 36 W YS-WO HERMETIC 236MK 2 x świetlówka liniowa T8 36 W YS-WO HERMETIC 236MKL 2 x świetlówka liniowa T8 36 W YS-WO HERMETIC 236E 2 x świetlówka liniowa T8 36 W YS-WO HERMETIC 236EL 2 x świetlówka liniowa T8 36 W Możliwość łączenia w linie YA-WO HERMETIC 236MKA, 1h 2 x świetlówka liniowa T8 36 W YA-WO HERMETIC 236MKA, 2h 2 x świetlówka liniowa T8 36 W YA-WO HERMETIC 236MKA, 3h 2 x świetlówka liniowa T8 36 W YA-WO HERMETIC 236EA, 1h 2 x świetlówka liniowa T8 36 W YA-WO HERMETIC 236EA, 2h 2 x świetlówka liniowa T8 36 W YA-WO HERMETIC 236EA, 3h 2 x świetlówka liniowa T8 36 W YS-WO HERMETIC 228E 2 x świetlówka liniowa T5 28 W YS-WO HERMETIC 228EL 2 x świetlówka liniowa T5 28 W YA-WO HERMETIC 228EA, 1h 2 x świetlówka liniowa T5 28 W YA-WO HERMETIC 228EA, 2h 2 x świetlówka liniowa T5 28 W YA-WO HERMETIC 228EA, 3h 2 x świetlówka liniowa T5 28 W YA-WO HERMETIC 254E 2 x świetlówka liniowa T5 54 W YA-WO HERMETIC 254EL 2 x świetlówka liniowa T5 54 W YA-WO HERMETIC 254EA, 1h 2 x świetlówka liniowa T5 54 W YA-WO HERMETIC 254EA, 2h 2 x świetlówka liniowa T5 54 W YA-WO HERMETIC 254EA, 3h 2 x świetlówka liniowa T5 54 W YA WO HERMETIC 236EA, 1h 2 x świetlówka liniowa T8 36 W YA WO HERMETIC 236EA, 2h 2 x świetlówka liniowa T8 36 W YA WO HERMETIC 236EA, 3h 2 x świetlówka liniowa T8 36 W YA WO HERMETIC 258EA, 1h 2 x świetlówka liniowa T8 58 W YA WO HERMETIC 258EA, 2h 2 x świetlówka liniowa T8 58 W YA WO HERMETIC 258EA, 3h 2 x świetlówka liniowa T8 58 W YA WO HERMETIC 228EA, 1h 2 x świetlówka liniowa T5 28 W YA WO HERMETIC 228EA, 2h 2 x świetlówka liniowa T5 28 W YA WO HERMETIC 228EA, 3h 2 x świetlówka liniowa T5 28 W YA WO HERMETIC 235EA, 1h 2 x świetlówka liniowa T5 35 W YA WO HERMETIC 235EA, 2h 2 x świetlówka liniowa T5 35 W YA WO HERMETIC 235EA, 3h 2 x świetlówka liniowa T5 35 W YA WO HERMETIC 236EA, 1h 2 x świetlówka liniowa T5 36 W YA WO HERMETIC 236EA, 2h 2 x świetlówka liniowa T5 36 W YA WO HERMETIC 236EA, 3h 2 x świetlówka liniowa T5 36 W YA WO HERMETIC 249EA, 1h 2 x świetlówka liniowa T5 49 W YA WO HERMETIC 249EA, 2h 2 x świetlówka liniowa T5 49 W YA WO HERMETIC 249EA, 3h 2 x świetlówka liniowa T5 49 W Układ awaryjny Oznaczenia: M niskostratne stateczniki magnetyczne, bez kompensacji mocy biernej MK niskostratne stateczniki magnetyczne, z kompensacją mocy biernej ML niskostratne stateczniki magnetyczne, bez kompensacji; oprawa przystosowana do łączenia w linie (dwie złączki, przewody wzdłuż oprawy, dwie dławnice) MKL niskostratne stateczniki magnetyczne, z kompensacją; oprawa przystosowana do łączenia w linie (dwie złączki, przewody wzdłuż oprawy, dwie dławnice) E statecznik elektroniczny EL statecznik elektroniczny; oprawa przystosowana do łączenia w linie (dwie złączki, przewody wzdłuż oprawy, dwie dławnice) A,1h oprawy z modułem awaryjnym 1h A,2h oprawy z modułem awaryjnym 2h A,3h oprawy z modułem awaryjnym 3h 7

8 HERMETIC Dane techniczne Oprawa świetlówkowa szczelna HERMETIC, klasa ochronności I, stopień ochrony IP65 Oznaczenia: Index Model Źródło światła Klosz poliwęglan (PC) magnetyczny Kompensacja mocy biernej M niskostratne stateczniki magnetyczne, bez kompensacji mocy biernej MK niskostratne stateczniki magnetyczne, z kompensacją mocy biernej ML niskostratne stateczniki magnetyczne, bez kompensacji; oprawa przystosowana do łączenia w linie (dwie złączki, przewody wzdłuż oprawy, dwie dławnice) MKL niskostratne stateczniki magnetyczne, z kompensacją; oprawa przystosowana do łączenia w linie (dwie złączki, przewody wzdłuż oprawy, dwie dławnice) E statecznik elektroniczny EL statecznik elektroniczny; oprawa przystosowana do łączenia w linie (dwie złączki, przewody wzdłuż oprawy, dwie dławnice) A,1h oprawy z modułem awaryjnym 1 godzinnym A,2h oprawy z modułem awaryjnym 2 godzinnym A,3h oprawy z modułem awaryjnym 3 godzinnym elektroniczny Możliwość łączenia w linie YA WO HERMETIC 254EA, 1h 2 x świetlówka liniowa T5 54 W YA WO HERMETIC 254EA, 2h 2 x świetlówka liniowa T5 54 W YA WO HERMETIC 254EA, 3h 2 x świetlówka liniowa T5 54 W YA WO HERMETIC 280EA, 1h 2 x świetlówka liniowa T5 80 W YA WO HERMETIC 280EA, 2h 2 x świetlówka liniowa T5 80 W YA WO HERMETIC 280EA, 3h 2 x świetlówka liniowa T5 80 W Układ awaryjny A D C B Model Źródło światła Wymiary [mm] A B C D HERMETIC 236 świetlówka liniowa T mm 140 mm 94 mm 900 mm HERMETIC 228 świetlówka liniowa T mm 140 mm 94 mm 900 mm HERMETIC 254 świetlówka liniowa T mm 140 mm 94 mm 900 mm HERMETIC 235 świetlówka liniowa T mm 140 mm 94 mm 1200 mm HERMETIC 249 świetlówka liniowa T mm 140 mm 94 mm 1200 mm HERMETIC 258 świetlówka liniowa T mm 140 mm 94 mm 1200 mm HERMETIC 280 świetlówka liniowa T mm 140 mm 94 mm 1200 mm IP li.pl

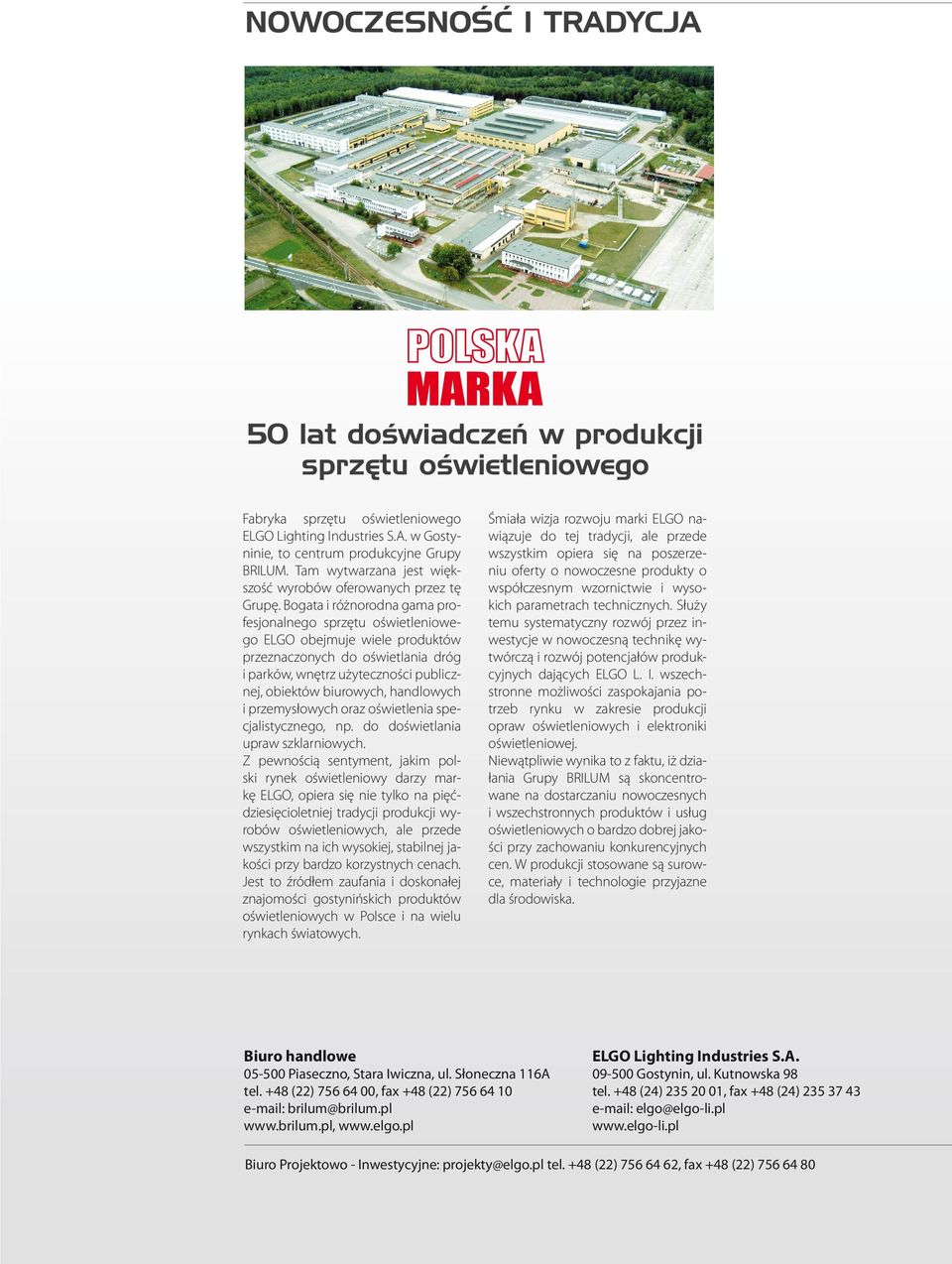

9 NOWOCZESNOŚĆ I TRADYCJA 50 lat doświadczeń w produkcji sprzętu oświetleniowego Fabryka sprzętu oświetleniowego ELGO Lighting Industries S.A. w Gostyninie, to centrum produkcyjne Grupy BRILUM. Tam wytwarzana jest większość wyrobów oferowanych przez tę Grupę. Bogata i różnorodna gama profesjonalnego sprzętu oświetleniowego ELGO obejmuje wiele produktów przeznaczonych do oświetlania dróg i parków, wnętrz użyteczności publicznej, obiektów biurowych, handlowych i przemysłowych oraz oświetlenia specjalistycznego, np. do doświetlania upraw szklarniowych. Z pewnością sentyment, jakim polski rynek oświetleniowy darzy markę ELGO, opiera się nie tylko na pięćdziesięcioletniej tradycji produkcji wyrobów oświetleniowych, ale przede wszystkim na ich wysokiej, stabilnej jakości przy bardzo korzystnych cenach. Jest to źródłem zaufania i doskonałej znajomości gostynińskich produktów oświetleniowych w Polsce i na wielu rynkach światowych. Biuro handlowe Śmiała wizja rozwoju marki ELGO nawiązuje do tej tradycji, ale przede wszystkim opiera się na poszerzeniu oferty o nowoczesne produkty o współczesnym wzornictwie i wysokich parametrach technicznych. Służy temu systematyczny rozwój przez inwestycje w nowoczesną technikę wytwórczą i rozwój potencjałów produkcyjnych dających ELGO L. I. wszechstronne możliwości zaspokajania potrzeb rynku w zakresie produkcji opraw oświetleniowych i elektroniki oświetleniowej. Niewątpliwie wynika to z faktu, iż działania Grupy BRILUM są skoncentrowane na dostarczaniu nowoczesnych i wszechstronnych produktów i usług oświetleniowych o bardzo dobrej jakości przy zachowaniu konkurencyjnych cen. W produkcji stosowane są surowce, materiały i technologie przyjazne dla środowiska Piaseczno, Stara Iwiczna, ul. Słoneczna 116A tel. +48 (22) , fax +48 (22) brilum@brilum.pl ELGO Lighting Industries S.A Gostynin, ul. Kutnowska 98 tel. +48 (24) , fax +48 (24) elgo@elgo-li.pl Biuro Projektowo - Inwestycyjne: projekty@elgo.pl tel. +48 (22) , fax +48 (22)
