2 Prace ICiMB 2017 nr 28: PIOTR SZTERNER * PAWE P CZKOWSKI ** ZBIGNIEW JAEGERMANN *** Sowa kluczowe: nadprzewodnictwo nadprzewodnictwo wysokotemperaturowe miedziany synteza w fazie staej pra enie Artyku jest prac przegl dow stanowi kontynuacj cyklu publikacji dotycz cych ceramicznych nadprzewodników wysokotemperaturowych ze zwróceniem szczególnej uwagi na nadprzewodnik z rodziny miedzianów (nazywany te YBCO lub Y-123) Nale y on do najwa niejszych ceramicznych materiaów nadprzewodz cych W artykule przedstawiono podzia na ró ne techniki otrzymania a bardziej szczegóowo opisano otrzymywanie YBCO konwencjonaln metod pra enia W roku 1986 Bednorz i Müller z laboratorium IBM w Zurychu dokonali odkrycia nadprzewodnictwa w zwizkach typu La-Ba-Cu-O [1] co zapocztkowa o zainteresowanie równie innymi zwizkami tlenowymi miedzi tzw miedzianami W nast!pnym roku Wu i in [2] odkryli nadprzewodnictwo w materia ach typu Y-Ba-Cu-O Zwizek (Yttrium Barium Copper Oxide) nazywany równie YBCO lub ze wzgl!du na sk ad stechiometryczny Y-123 nale y do najwa niejszych i najbardziej popularnych materia ów z których otrzymuje si! ceramik! nadprzewodzc [3 4] Zwizki sta y si! przedmiotem intensywnych bada" ze wzgl!du na ich wysok temperatur! krytyczn T C» 92 K co stwarza mo liwo#$ wykorzystania w temperaturze ciek ego azotu Ze wzgl!- du na u yteczne w a#ciwo#ci dielektryczne i magnetyczne doprowadzi o to do * Dr in Instytut Ceramiki i Materia ów Budowlanych w Warszawie pszterner@icimbpl ** Dr Instytut Ceramiki i Materia ów Budowlanych w Warszawie ppeczkowski@icimbpl *** Dr in Instytut Ceramiki i Materia ów Budowlanych w Warszawie zjaegermann@icimbpl

3 CERAMICZNE NADPRZEWODNIKI WYSOKOTEMPERATUROWE OTRZYMYWANIE 63 intensywnych bada! nadprzewodnictwa oraz poszukiwania metod pozwalajcych na wytworzenie ceramicznych nadprzewodników wysokotemperaturowych w szczególno!ci ceramiki opartej na w sposób mo"liwie prosty i tani W literaturze opisanych jest wiele sposobów i ich modyfikacji pozwalajcych na wytworzenie proszków ceramiki polikrystalicznej i monokrystalicznych filmów Wybór metody zale"y od przeznaczenia wytworzonego produktu Artyku# jest kontynuacj opracowania: Ceramiczne nadprzewodniki wysokotemperaturowe podzia i zastosowanie [5] a jego celem przedstawienie i porównanie ró"nych metod otrzymywania W ostatnich latach znalaz# zastosowanie w produkcji du"ych przewodzcych urzdze$ cienkich warstw pow#ok [6] ta!m [7 8] czy przewodników powlekanych Otrzymano je przez u"ycie chemicznego osadzania z roztworu [9 10] elektroforetycznego nak#adania pow#ok [8] technik natryskowych [11] procesów wykorzystujcych topnienie i krystalizacj% ceramiki YBCO [12] oraz w procesach wytwarzania du"ych kryszta#ów [13] Ryc 1 Schemat podzia#u metod otrzymywania proszków nadprzewodnika YBa2Cu3O7-x [14]

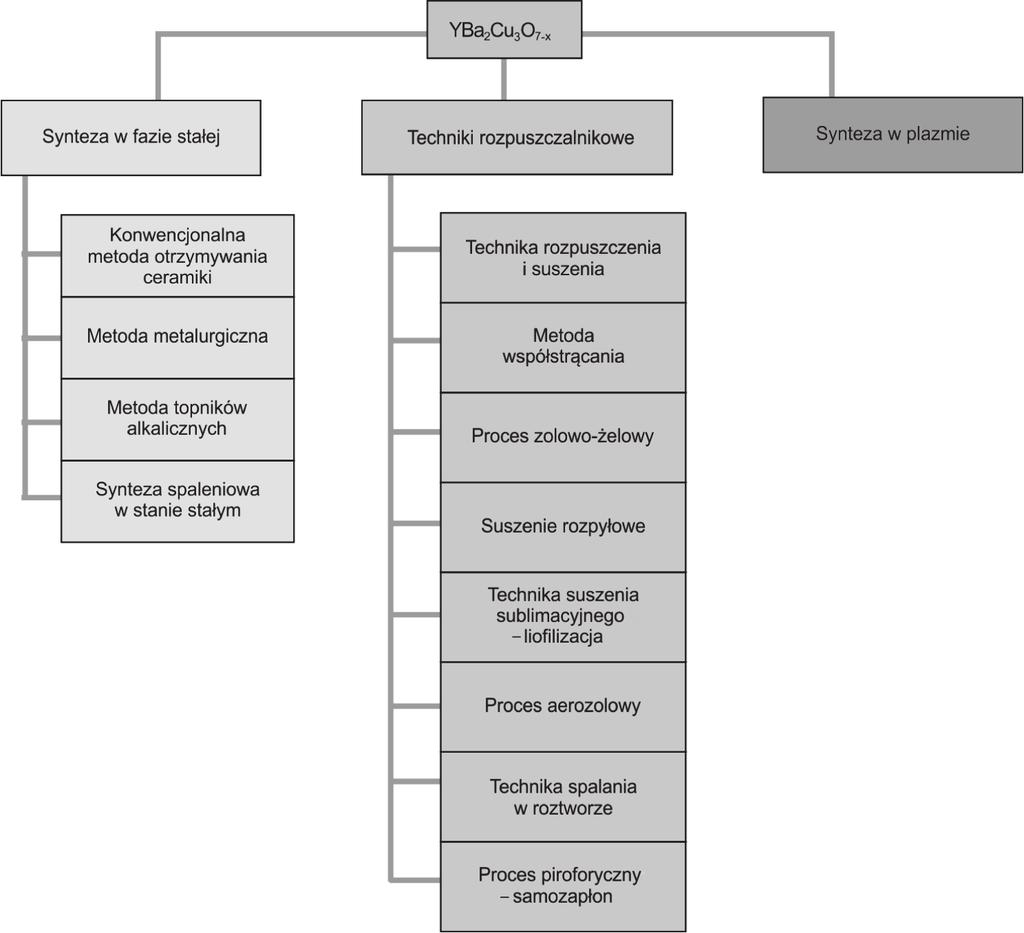

4 64 PIOTR SZTERNER PAWE P CZKOWSKI ZBIGNIEW JAEGERMANN Metody otrzymywania proszków mo!na podzieli" na 3 grupy: 1) metody obejmuj#ce syntez$ w fazie sta%ej 2) techniki rozpuszczalnikowe 3) procesy zwi#zane z par# i plazm# [14] (ryc 1) W niniejszym artykule skoncentrujmy si$ na przybli!eniu konwencjonalnej metody otrzymania proszku w fazie sta%ej poprzez pra!enie Szczególny nacisk po%o!ymy na omówienie zalet i wad tej metody Proces technologiczny otrzymania materia%u t# metod# sk%ada si$ z 3 g%ównych etapów: 1) ujednorodnienie materia%u wyj&ciowego (prekursorów) poprzez mieszanie i mielenie 2) pra!enie 3) spiekanie w atmosferze tlenu co nadaje otrzymanemu materia%owi w%a&ciwo&ci nadprzewodz#ce Pra!enie jest najbardziej popularn# metod# otrzymywania proszku Proces ten opiera si$ na chemicznej reakcji w fazie sta%ej Wymaga dostarczenia du!ej ilo&ci energii w postaci d%ugiego czasu i wysokiej temperatury reakcji (ok 70 godz ok o C) Kluczow# operacja w tej metodzie jest mielenie/homogenizacja tlenków w$glanów lub azotanów odpowiednich kationów a nast$pnie ogrzewanie mieszaniny w celu otrzymania ko'cowego produktu Podczas kalcynacji która jest procesem endotermicznym sole rozk%adaj# si$ tworz#c tlenki Gazy wydzielone na powierzchni ziaren (np CO 2 ) mog# by" %atwo usuni$te natomiast te wydzielaj#ce si$ we wn$trzu ziaren mog# by" uwolnione do atmosfery tylko w wyniku dyfuzji Poniewa! proces dyfuzji jest wolny to przemiana ziaren soli w ziarna tlenku wymaga d%ugiego czasu reakcji (ryc 2) Po utworzeniu si$ tlenków jony sk%adników mianowicie Y +3 Ba +2 Cu +2 i O 2- dyfunduj# poprzez granice ziaren Y 2 BaO i CuO tworz#c nadprzewodnik YBCO Reakcja zachodzi najpierw na powierzchni ziaren tlenku a pó*niej we wn$trzu ziaren drog# dyfuzji pokonuj#c tworz#ce si$ warstwy YBCO na powierzchni ziaren tlenku (ryc 3) W$glan baru jest stabilny do ok 1100 C a nast$pnie ulega rozk%adowi termicznemu z utworzeniem tlenku W temperaturach 808 i 963 C maj# miejsce przemiany polimorficzne [15] Czysty tlenek miedzi CuO jest stabilny do ok 1040 C nast$pnie rozk%ada si$ do Cu 2 O i tworzy faz$ ciek%# (eutektyka Cu 2 O-CuO) a przy temperaturze 1133 C topi si$ Endotermiczny efekt przy tej temperaturze jest zwi#zany z przyrostem masy Mo!na to interpretowa" jako cz$&ciowe utlenienie cieczy i utworzenie fazy sta%ej CuO która po podniesieniu temperatury ulega stopieniu Tlenki metali ziem rzadkich np tlenek itru Y 2 s# stabilne termicznie Rozk%ad w$glanów zostaje w obecno&ci tlenku miedzi zintensyfikowany i tworz# si$ proste miedziany Szczególnie silny jest wp%yw CuO na rozk%ad BaC [15]

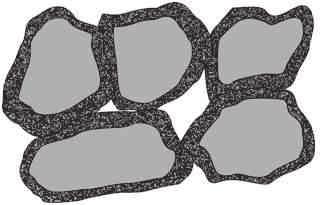

5 CERAMICZNE NADPRZEWODNIKI WYSOKOTEMPERATUROWE OTRZYMYWANIE 65 W pracy [16] stwierdzono!e efekt dekarbonizacji w"glanów jest aktywowany przez tlenek miedzi Ryc 2 Schemat rozk%adu ziarna BaC Endotermiczna reakcja jest kontrolowana przez przep%yw ciep%a (ogrzewanie) i masy (wydzielanie CO 2 ) przez powierzchni" wytworzonego porowatego BaO [14] Ryc 3 Schematyczne przedstawienie warstwy produktu YBCO utworzonej na powierzchni ziaren w mieszaninie proszku Tworzenie YBCO jest kontrolowane przez dyfuzj" reaguj#cych sk%adników poprzez utworzone ju! warstwy produktu [14] W procesie tworzenia si" YBCO wyst"puj# dwa zjawiska decyduj#ce o szybko$ci przebiegu reakcji: wyd%u!anie si" drogi dyfuzji w trakcie procesu co prowadzi do zmniejszenia szybko$ci tworzenia YBCO oraz tworzenie si" warstwy YBCO na powierzchni ziarna co stanowi dodatkowe spowolnienie dyfuzji wydzielaj#- cego si" CO 2 z wn"trza ziarna Wynika z tego!e na szybko$& reakcji wp%yw ma rozmiar ziaren u!ytych prekursorów oraz dok%adna homogenizacja sprzyjaj#ca lokalnym proporcjom pomi"dzy kationami Korzystne jest wi"c u!ycie drobnego proszku jako materia%u wyj$ciowego oraz cykliczne mielenie/homogenizacja i obróbka cieplna mieszaniny Niekorzystnym zjawiskiem podczas mielenia jest mo!liwo$& pojawienia si" zanieczyszcze' zwi#zanych ze $cieraniem si" materia- %u z którego zrobione s# mielniki St#d dosy& trudne jest otrzymanie w takim procesie czystej fazy proszku Trudne jest te! oddzielenie nieprzereagowanych zwi#zków od produktów w celu otrzymania czystego nadprzewodnika Innym niekorzystnym zjawiskiem jest ubytek jonów Ba 2+ i Cu 2+ na skutek ich parowania podczas kalcynacji w temperaturze powy!ej 900ºC [17] Pomimo tych ogranicze' konwencjonalna metoda pra!enia w fazie sta%ej jest stosunkowo %atwa do przeprowadzenia i powszechnie u!ywana do otrzymywania proszków nadprzewodników ceramicznych Liczne badania syntezy

6 66 PIOTR SZTERNER PAWE P CZKOWSKI ZBIGNIEW JAEGERMANN wykaza!y "e wybór prekursorów zastosowanych technik mieszania i sposobów prowadzenia procesu odgrywaj# wa"n# rol$ w tworzeniu fazy nadprzewodz#cej oraz maj# wp!yw na w!a%ciwo%ci otrzymanego materia!u [18 20] Popularn# metod# której po%wi$cono wiele bada& [18 19] jest kalcynacja mieszaniny tlenku miedzi (CuO) w$glanu baru (BaC ) oraz tlenku itru (Y 2 ) Na podstawie przeprowadzonej analizy sk!adu fazowego XRD zaobserwowano "e kiedy jednym z substratów jest BaC otrzymanie czystej fazy wymaga!o prowadzenie d!ugiej kalcynacji powy"ej 900ºC D!ugi czas kalcynacji jest wymagany z powodu powolnego rozk!adu w$glanów [19] Czas kalcynacji mo"e by' skrócony a temperatura obni"ona gdy do reakcji u"yjemy materia!u wyj%ciowego o submikronowej wielko%ci ziaren Zaobserwowano "e otrzymanie homogenicznej mieszaniny w$glanów i tlenków jest niezb$dne do otrzymania czystego materia!u YBCO [20] Innym problemem zwi#zanym z syntez# z prekursorów w$glanowych jest pozosta!o%' nieprzereagowanych w$glanów w materiale po wypalaniu w tlenie która obok innych czynników wp!ywa na obni"enie temperatury krytycznej i g$sto%ci pr#du krytycznego [21 22] Sumaryczna reakcja tworzenia mo"e by' zapisana w postaci [15]: 05Y BaC + 3CuO O CO 2 (1) Reakcja (1) jest jedynie zapisem formalnym i jako taka nie zachodzi Natomiast s# mo"liwe trzy reakcje nast$pcze [ ]: BaC + CuO BaCuO 2 + CO 2 Y 2 + BaCuO 2 Y 2 BaCuO 5 Y 2 BaCuO 5 + 3BaCuO CuO + (1-2x)/2O 2 2 Opieraj#c si$ na wynikach rentgenowskiej analizy fazowej stwierdzono "e przy ogrzewaniu materia!u wyj%ciowego tworzenie si$ fazy jest poprzedzone powstawaniem tzw fazy zielonej Y 2 BaCuO 5 Reakcje syntezy s# czu!e na nast$puj#ce czynniki: wielko%' i czysto%' ziaren proszków wyj%ciowych oraz szybko%' i sposób obróbki termicznej [15 25] Wykazano "e nadmiar Y 2 (w stosunku do stechiometrii Y-123) przyspiesza przebieg reakcji ale powi$ksza ilo%' tworz#cej si$ fazy zielonej jako pó!produktu W dost$pnej literaturze jest wiele publikacji opisuj#cych metod$ otrzymywania proszku nadprzewodnika drog# pra"enia Ró"ni# si$ one pomi$dzy sob# modyfikacjami procesu technologicznego tego nadprzewodnika które wprowadzili autorzy prac w celu poprawy jego w!a%ciwo%ci w stanie nadprzewodz#cym [26 30] W celu ujednorodnienia mieszaniny prekursorów autorzy publikacji [26 29] zastosowali ucieranie proszków w mo*dzierzu Aby operacja by!a bardziej efektywna proces prowadzili w obecno%ci etanolu lub wody dejonizowanej (2) (3) (4)

7 CERAMICZNE NADPRZEWODNIKI WYSOKOTEMPERATUROWE OTRZYMYWANIE 67 Wa!nym czynnikiem wpywaj cym na jako % otrzymanego spieku jest wielko % ziaren proszku Im mniejsze tym w ko&cowym produkcie b'dzie wyst'powao mniej porów oraz b'd mniejsze przestrzenie mi'dzyziarnowe w wyniku czego cechy nadprzewodz ce otrzymanego materiau b'd lepsze [29] W pracach [ ] zosta opisany proces technologiczny wytwarzania nadprzewodnika Po rozdrobnieniu ujednorodnieniu i wysuszeniu mieszanina zostaje poddana pierwszemu procesowi pra!enia w temperaturze ºC przez ok 24 godziny w atmosferze powietrza Celem tego etapu jest wytworzenie zwi zku o strukturze rombowej [27] Aby unikn % przemiany fazy rombowej w faz' tetragonaln schadza si' nast'pnie mieszanin' do temperatury 450ºC zachowuj c sta szybko % chodzenia w zakresie od 2 do 4ºC/min [27] W trakcie procesu pierwszego pra!enia mog si' wytworzy% równie! inne niepo! dane fazy takie jak: BaCuO 2 Y 2 BaCuO 5 i Y 2 Cu 2 O 6 W celu pozbycia si' tych faz otrzyman mieszanin' ponownie mieli si' i poddaje drugiemu procesowi pra!enia wedug takiej samej krzywej temperaturowej jak to miao miejsce w pierwszym procesie [27] Zarówno podczas pierwszego jak i drugiego pra!enia materia jest wygrzewany w temperaturze ok 450ºC przez kilkana cie godzin w celu odpowiedniego natlenienia proszku Wa!n operacj technologiczn zamykaj c proces otrzymywania materiau jest wypalenie w tlenie Jej celem jest zminimalizowanie wspóczynnika x we wzorze YBCO Na wa ciwo ci otrzymanego materiau ma wpyw parametr tlenowy x Pomi'dzy O 6 a O 64 materia jest izolatorem i antyferromagnetykiem Nadprzewodnictwo pojawia si' dla O 64 a dla O 693 temperatura krytyczna osi ga najwy!sz warto % T c = 94 K (dla O 7 T c = 92 K) Równocze nie nast'puje zmiana struktury krystalograficznej od tetragonalnej do nadprzewodz cej rombowej [27 31] Spiek otrzymany po drugim pra!eniu powinien zosta% rozdrobniony tak aby otrzyma% ziarna o jak najmniejszych rozmiarach które wypala si' w atmosferze przepywaj cego tlenu w temperaturze ºC w czasie od 18 do 24 godzin po czym schadza do temperatury 450ºC zachowuj c sta szybko % chodzenia od 2 do 5ºC/min [29] Badania przeprowadzone przez Chrobak [29] oraz Blatter i in [30] wykazay!e istotnym czynnikiem maj cym wpyw na temperatur' krytyczn T c otrzymanego nadprzewodnika jest maksymalna temperatura wypalania w atmosferze tlenowej W celu unikni'cia wtórnej reakcji BaO z CO 2 (powstaj cym podczas rozkadu BaC ) zamiast BaC zosta u!yty BaO 2 Materia otrzymany z BaO 2 wykazuje nadprzewodz ce wa ciwo ci bez konieczno ci przeprowadzania dodatkowego wypalania w atmosferze tlenowej i nie jest zanieczyszczony w'glanami [32 35] W przypadku u!ycia BaO 2 szybko powstaje faza rombowa podczas gdy w przypadku u!ycia BaC dla otrzymania fazy rombowej wymagana jest wysoka

8 68 PIOTR SZTERNER PAWE P CZKOWSKI ZBIGNIEW JAEGERMANN temperatura i d!ugi czas ogrzewania ze wzgl"du na konieczno#$ roz!o%enia w"- glanu [34] Nadmiar tlenu w BaO 2 jak przedstawiono w pracy [34] wpywa na powstanie fazy nadprzewodz cej bez konieczno ci dodatkowego spiekania w tlenie Otrzymany t metod charakteryzuje si! wi!ksz stabilno ci i odporno ci na dziaanie wody ni" otrzymany w standardowej metodzie proszkowej z u"yciem w!glanów [34] Jednak"e zarówno BaO 2 jak i BaO s higroskopijne i z tego wzgl!du trudno byoby je zastosowa# w technologiach przemysowych Nadprzewodnik mo"e by# tak"e otrzymany przez pra"enie Y 2 CuO z Ba(N ) 2 [36] W celu otrzymania jednorodnej fazy nadprzewodz cej w metodzie tej konieczne jest przeprowadzenie kilkukrotnego pra- "enia w czasie 12 godzin w temperaturze ºC [36] Jedn z wad syntezy z prekursorów azotanowych jest niska zawarto # tlenu w otrzymanym [37] Ujemn stron takiej technologii jest te" wydzielanie niekorzystnych dla rodowiska naturalnego gazów NO x Alternatywnym sposobem otrzymania jest u"ycie jako prekursorów tlenków BaCuO 2 i Y 2 Cu 2 O 5 W metodzie tej unika si! problemów zwi zanych z rozkadem w!glanów [38] Do otrzymania proszków YBCO wysokiej jako ci oprócz doboru proszków wyj ciowych modyfikuje si! sam proces pra"enia min w kierunku pra"enia: szybkiego [39 40] dwuetapowego [41] oraz pró"niowego [42 43] Szybkie ogrzewanie (2000ºC/h) mieszaniny Y 2 BaC CuO do 900ºC powoduje wytworzenie fazy czystego materiau [40] Innym sposobem na otrzymanie fazy nadprzewodz cej jest pra"enie dwuetapowe [41] (nale"y odró"ni# pra"enie dwuetapowe od dwukrotnego pra"enia stosowanego w metodzie klasycznej) W tej metodzie pierwszym etapem jest otrzymanie BaCuO 2 poprzez kalcynacj! BaC i CuO Nast!pnie po zmieleniu BaCuO 2 razem z Y 2 poddaje si! kalcynacji w 930ºC przez dwie godziny celem otrzymania W porównaniu do konwencjonalnej jednoetapowej kalcynacji metoda dwuetapowa cakowicie oddziela powolny proces rozkadu BaC od procesu wytworzenia W wyniku dwuetapowej kalcynacji wytworzony proszek ma mniejszy rozmiar i w!"szy rozkad ziaren a tak"e lepsze wa ciwo ci nadprzewodz ce ni" otrzymany konwencjonaln metod pra"enia Alternatywn metod otrzymania pozwalaj c na skrócenie czasu kalcynacji oraz zmniejszenie temperatury jest kalcynacja w pró"ni [42 43] Metoda ta zapewnia cakowity rozkad w!glanów Dalsza kalcynacja w atmosferze tlenu zapewnia wa ciwe utlenienie do " danej fazy rombowej [42]

9 CERAMICZNE NADPRZEWODNIKI WYSOKOTEMPERATUROWE OTRZYMYWANIE 69 Ogrzewanie mikrofalowe które przekszta!ca energi" elektromagnetyczn# w energi" ciepln# wykazuje wiele zalet w porównaniu z ogrzewaniem konwencjonalnym Jest ono bezkontaktowe szybkie selektywne i zachodzi w ca!ej obj"to$ci ogrzewanego materia!u Dzi"ki zdolno$ci mikrofal do bezpo$redniego obj"to$ciowego ogrzewania materia!ów mo%na znacznie przyspieszy& przebieg wielu procesów oraz wp!ywa& na w!a$ciwo$ci materia!ów [44] i co wa%ne w przypadku takiego ogrzewania wn"trze materia!u/ziarna ma wy%sz# temperatur" ni% powierzchnia co zmienia przebieg dyfuzji Ta w!a$ciwo$& ogrzewania mikrofalowego pozwala na!atwiejsze odprowadzanie gazów powsta!ych wewn#trz ziaren co przyspiesza proces reakcji W celu zmniejszenia zu%ycia energii Baghurst i in [45] przedstawi! syntez" z wykorzystaniem fal mikrofalowych Wed!ug Baghurst i in [45] tlenek miedzi CuO absorbuje promieniowanie mikrofalowe o cz"stotliwo$ci 2450 MHz które jest wykorzystywane w kuchenkach mikrofalowych Jako efekt silnej absorpcji próbka CuO o masie 1 5 g osi#ga temperatur" przekraczaj#c# 550ºC ju% po 1 minucie dzia!ania promieniowania mikrofalowego w powszechnie u%ywanej kuchence mikrofalowej o mocy 500 W Tak%e Kato i in [46] przedstawi! %e kuchenka mikrofalowa nadaje si" do wytworzenia ceramiki Ohmukai [47] wykaza! %e efektywnie mo%na te% zastosowa& s!abe mikrofale do wytworzenia ceramiki Zalet# tej metody jest niski koszt zwi#zany z ni%szym zu%yciem energii Istotn# ró%nic# w stosunku do poprzednich metod jest to %e zamiast BaC zosta! u%yty BaO 2 W pracy [48] Kini i in zastosowali Ba(N ) 2 zamiast BaC Zasada pra%enia mikrofalowego polega na umieszczeniu w tyglu próbki powsta-!ej ze sprasowanej mieszaniny CuO Y 2 i BaO 2 w stosunku stechiometrycznym (ryc 4) W celu zmniejszenia strat ciep!a z powierzchni próbki umieszcza si" j# w mieszaninie proszków u%ytych do prasowania a ca!o$& przykrywa si" wat# szklan# Tygiel umieszcza si" w kuchence mikrofalowej i poddaje dzia!aniu mikrofal ( W) w czasie od kilku do kilkunastu minut Po wy!#czeniu Ryc 4 Schemat tygla z próbk# u%ytego do otrzymania za pomoc# kuchenki mikrofalowej [46]

10 70 PIOTR SZTERNER PAWE P CZKOWSKI ZBIGNIEW JAEGERMANN kuchenki tygiel pozostawia si! do powolnego ostudzenia w celu umo"liwienia absorpcji tlenu z powietrza przez pastylk! [46] Nadprzewodnik mo"e by# otrzymany w temperaturze poni"ej 800ºC z tlenków i w!glanów przez pra"enie pod niskim ci nieniem tlenu [49 53] W ten sposób mo"na wyeliminowa# niepo" dan faz! która tworzy si! w niskich temperaturach Reakcja BaC CuO Y 2 w 750ºC w redukuj cej atmosferze np w argonie lub azocie [49] tworzy faz! tetragonaln O x z x» 6 Ten zwi zek mo"e by# utleniony przez ochodzenie w utleniaj cej atmosferze w celu otrzymania " danej warto ci ok 7 Sumaryczn reakcj! tworzenia YBCO mo"na przedstawi# jako reakcj! (1) [50] Oprócz reakcji (2) wedug Schartman i in [50] mog zachodzi# reakcje (5) (6) i (7): BaC BaO + CO 2 (5) Y 2 + 2CuO Y 2 Cu 2 O 5 05Y 2 Cu 2 O BaCuO 2 O 65 W syntezie wa"ne jest ci nienie tlenu które wpywa na otrzymanie " danej fazy nadprzewodz cej w temperaturze ok 800ºC [50] Ci nienie tlenu oddziauje tak"e na przebieg reakcji poprzez redukcj! CuO do Cu 2 O Przy dostatecznie niskim ci nieniu tlenu mo"e zachodzi# reakcja powstawania BaCu 2 O 2 z jednoczesnym rozkadem w!glanu baru w nast!puj cy sposób: BaC + Cu 2 O BaCu 2 O 2 + CO 2 (8) Balachandran i in [51] otrzymali nadprzewodz c faz! YBCO poprzez pra"enie mieszaniny Y 2 BaC i CuO w 800ºC przez 4 godziny w tlenie o ci nieniu ok 0027 Pa Otrzymany proszek by ochadzany w tlenie w celu wytworzenia fazy rombowej W metodach pra"enia nieprzereagowane fazy i zanieczyszczenia wprowadzone podczas mielenia/homogenizacji mog negatywnie wpywa# na wa ciwo ci nadprzewodz ce ceramiki YBCO Usuni!cie lub oddzielenie niepo" danych skadników jest istotnym zagadnieniem Prost metod która mo"e by# u"yta do oddzielenia faz jest metoda sedymentacyjna [52 54] Oddziela si! w niej bardziej g!st faz! od innych faz o mniejszej g!sto ci Przed oddzieleniem otrzymany po pra"eniu mieli si! na mokro Liczba przeprowadzonych procesów pra"enia i mielenia to wa"ne parametry wpywaj ce na oczyszczanie [52 53] Wpyw mielenia na mokro na nadprzewodz ce wa ciwo ci by badany przez Wu i in [53] i optymalny czas mielenia by okre lony jako 5 godzin Autorzy przedstawili w pra- (6) (7)

11 CERAMICZNE NADPRZEWODNIKI WYSOKOTEMPERATUROWE OTRZYMYWANIE 71 cy!e mielenie na mokro wp"ywa na pogorszenie w"a#ciwo#ci co spowodowane jest wyp"ukiwaniem sk"adników do fazy ciek"ej Jak zwykle wa!ny jest czas pra!enia; zbyt krótki czas prowadzi do powstawania du!ej ilo#ci nieprzereagowanych tlenków a proszek nie mo!e by$ oczyszczony przez sedymentacj% Wed"ug Wu i in [54] optymalny do przereagowania wszystkich sk"adników czas kalcynacji wynosi ok 20 godzin Jak to przedstawiono w niniejszym artykule ceramika nadprzewodz&ca mo!e by$ otrzymana w skali laboratoryjnej najbardziej popularn& konwencjonaln& metod& pra!enia Jednak!e podczas wytwarzania tego materia"u na skal% przemys"ow& napotyka si% na wiele problemów takich jak niejednorodne wymieszanie nieca"kowite przereagowanie czy obecno#$ zanieczyszcze' W wyniku niejednorodnego wymieszania lub nieca"kowitego przereagowania substratów niewielkie ilo#ci niepo!&danych faz takich jak: BaC Y 2 BaCuO 5 i CuO pozostaj& w otrzymanym proszku po pra!eniu Obecno niepo danych nienadprzewodz cych faz mo e negatywnie wp ywa na proces wypalania w tlenie Po pierwsze powsta e niepo - dane fazy mog reagowa z nadprzewodzcym zwizkiem wp!ywajc na nadprzewodnictwo [19] Po drugie zanieczyszczenia mog wp!ywa na zanik przep!ywu prdu pomi"dzy ziarnami Te efekty mog prowadzi do utraty nadprzewodzcej fazy i redukcji g"sto#ci krytycznej prdu otrzymanego materia!u [52] Zalet konwencjonalnej metody jest mo$liwo# otrzymania proszku O 7 x o ma!ej #rednicy ziaren oraz mo$liwo# uzyskania odpowiedniej jednorodno#ci proszku przez zapewnienie odpowiednich warunków mielenia/homogenizacji i pra$enia Natomiast wad jest wzgl"dnie wysoka temperatura pra$enia oraz zanieczyszczenia powsta!e podczas mielenia z u$yciem mielników * [1] B e d n o r z JG M u l l e r KA Possible High Tc Superconductivity In the Ba-La-Cu-O system Zeitschrift für Physik B: Condensed Matter 1986 Vol 64 Nr 2 s [2] W u MK A s h b u r n JR T o r n g CJ H o r PH M e n g RL G a o L H u a n g ZJ W a n g YQ C h u CW Superconductivity at 93 K in a new mixed-phase Y-Ba-Cu-O compound system at ambient pressure Physical Review Letters 1987 Vol 58 No 9 s * Praca zosta!a sfinansowana ze "rodków przeznaczonych na dzia!alno"# statutow$ Instytutu Ceramiki i Materia!ów Budowlanych

12 72 PIOTR SZTERNER PAWE P CZKOWSKI ZBIGNIEW JAEGERMANN [3] C h u CW H o r PH M e n g RL G a o L H u a n g ZJ W a n g YQ High-pressure study of the new Y-Ba-Cu-O superconducting compound system Physical Review Letters 1987 Vol 58 No 9 s [4] R y m a s z e w s k i J L e b i o d a M Nadprzewodniki YBaCuO o zmodyfikowanej stechiometrii Prace Instytutu Elektrotechniki 2013 z 261 s [5] P! c z k o w s k i P S z t e r n e r P J a e g e r m a n n Z Ceramiczne nadprzewodniki wysokotemperaturowe podzia i zastosowanie Prace Instytutu Ceramiki i Materia"ów Budowlanych 2016 nr 27 s [6] C a v a RJ B a t l o g g B V a n d o v e r RB M u r p h y DW S u n s h i n e S S i e g r i s t T R a m e i k a JP R i e t m a n EA Z a h u r a k S E s p i n o s a GP Bulk superconductivity at 91 K in single-phase oxygen-deficient perovskite Ba 2 Y O 9- Physical Review Letters 1987 Vol 58 No 16 s [7] P a t h a k LC Fabrication and sintering characteristics of doctor blade YBCO-Ag tapes Ceramics International 2004 Vol 30 No 3 s [8] C l o s s e t R K u m a r ND W e r a L D e l l i c o u r A H e n r i s t C B o s- c h i n i F C l o o t s R V a n d e r b e m d e n P V e r t r u y e n B O 7- Thick films for magnetic shielding: electrophoretic deposition from butanol-based suspension Materials Letters 2014 Vol 119 s [9] J u d a KL W o # n i a k M M o s i a d z M H o p k i n s SC G " o w a c k i BA J a n o w s k i T Superconducting properties of YBCO coated conductors produced by inkjet printing Przegl$d Elektrotechniczny/Electrical Review 2012 R 88 nr 7a s [10] A l b i s s BA O b a i d a t IM Applications of YBCO-coated conductors: a focus on the chemical solution deposition method Journal of Materials Chemistry 2010 Vol 20 No 10 s [11] G e o r g i o p o u l o s E T s e t s e k o u A Development of YBCO coatings by atmospheric plasma spraying Journal of the European Ceramic Society 2000 Vol 50 No 16 s [12] R e n HT X i a o L J i a o YL Z h e n g MH Processing and characterization of YBCO superconductors by top-seeded melt growth method in batch process Physica C: Superconductivity 2004 Vol 412/414 P 1 s [13] Y a o X I z u m i T S h i o h a r a Y Cu-site-substituted REBa 2 O 7- single crystals by top-seeded solution-growth (RE=rare earth element) Progress in Solid State 2002 Vol 30 No 3/4 s [14] P a t h a k LC M i s h r a SK A review on the synthesis of Y-Ba-Cu-oxide powder Superconductor Science and Technology 2005 Vol 18 No 9 s R67 R89 [15] P l e w a J Synteza i badanie wa!ciwo!ci nadprzewodników ceramicznych metodami analizy termicznej Zeszyty Naukowe Politechniki %l$skiej 2004 nr 1641 Hutnictwo z 73 [16] I t o h T Role of CuO for the decarbonation of BaC and CaC in the solid-state reaction of CuO with BaC and that of CuO with CaC Journal of Materials Science Letters 2003 Vol 22 No 3 s [17] S a t a T S a k a i K T a s h i r o S Vapor pressure of Barium and Copper Components in Superconductor Ceramics Journal of the American Ceramic Society 1991 Vol 74 No 6 s

13 CERAMICZNE NADPRZEWODNIKI WYSOKOTEMPERATUROWE OTRZYMYWANIE 73 [18] A l a g ö z S Production of YBCO superconductor sample by powder-in-tube method (PITM); and Effect of Cd and Ga Doping on the System Turkish Journal of Physics 2009 No 33 s [19] R u c k e n s t e i n E N a r a i n S W u NL Reaction pathways for the formation of the compound Journal of Materials Research 1989 Vol 4 No 2 s [20] N a i t o M Y o s h i k a w a M Y o t s u y a T Preparation of superconducting oxide by new attrition type mill Journal of the Japan Society of Powder and Powder Metallurgy 1990 Vol 37 No 1 s [21] S h a w TM D i m o s D B a t s o n PE S c h r o t t AG C l a r k e DR D u n- c o m b e PR Carbon retention in O 7- and its effect on the superconducting transition Journal of Materials Research 1990 Vol 5 No 6 s [22] B a t s o n PE S h a w TM D i m o s D D u n c o m b e PR Participation of carbon in the electronic structure of O 7- Physical Review B: Condensed Matter 1991 Vol 43 No 7 s [23] N a k a m u r a N K r a u n s C S h i o h a r a Y Oxygen partial pressure dependence of the yttrium solubility in Y Ba Cu O solution Journal of Materials Research 1996 Vol 11 No 2 s [24] W o l f T G o l d a c k e r W O b s t B R o t h G F l ü k i g e r R Growth of thick single crystals from Al 2 crucibles Journal of Crystal Growth 1989 Vol 96 No 4 s [25] P l e w a J D i B e n e d e t t o A A l t e n b u r g H E!e r G K u g e l e r O S c h m i t z GJ Thermal investigations of reactive powder mixtures as precursors for meltprocessing of Journal of Thermal Analysis and Calorimetry 1997 Vol 48 No 5 s [26] K o n d r a t i u k P K o w a l s k i P M a l a n o w s k i A P i e t r z a k TK Technologia otrzymywania nadprzewodników wysokotemperaturowych O 7 Ko!o Naukowe Fizyków przy Politechnice Warszawskiej Warszawa 2010 maszynopis w posiadaniu autorów [27] C h r o b a k M Przygotowanie i badanie próbek nadprzewodnika wysokotemperaturowego typu YBaCuO Kraków 2009 praca in"ynierska przygotowana pod kier dr Wies!awa Marka Wocha [28] H o c k e r MW W i s e SA C a r l b e r g IA S t e p h e n s RM S c h i m i c k RT F a r j a m i A Room temperature degradation of Superconductors in Varying Relative Humidity Environments NASA Technical Paper 1993 No 3368 s 1 12 [29] C h r o b a k M Zjawiska krytyczne w nadprzewodnikach wysokotemperaturowych Kraków 2015 rozprawa doktorska przygotowana pod kier dr hab Wies!awa Marka Wocha [30] B l a t t e r G F e i g e l m a n MV G e s h k e n b e i n VB L a r k i n AI V i n o k u r VM Vortices in high-temperature superconductors Reviews of Modern Physics 1994 Vol 66 No 4 s [31] G o n c z a r e k R G! a d y s i e w i c z - K u d r a w i e c M Scenariusz van Hove a w nadprzewodnictwie wysokotemperaturowym Oficyna Wydawnicza Politechniki Wroc!awskiej Wroc!aw 2004 s 160 [32] L e s k e l ä M M u e l l e r CH T r u m a n JK H o l l o w a y PH Preparation of high transition temperature superconductors using BaO 2 and BaC Materials Research Bulletin 1988 Vol 23 No 10 s
