1 SPECYFIKACJA TECHNICZNA ST-01 Montaż urządzeń technologicznych Klasyfikacja robót wg. Wspólnego Słownika Zamówień Roboty w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej Roboty w zakresie instalacji budowlanych Zakłady oczyszczania ścieków Wyposażenie oczyszczalni ścieków 1

2 SPIS TREŚCI: 1. WSTĘP Przedmiot ST Zakres stosowania ST Zakres robót objętych SST Określenia podstawowe MATERIAŁY Wymagania ogólne Typizacja SPRZĘT TRANSPORT WYKONANIE ROBÓT, SPECYFIKACJA MATERIAŁOWA Ogólne zasady wykonania robót Ogólne warunki dostawy i montażu maszyn oraz urządzeń Dmuchawy Przewód sprężonego powietrza łączących dmuchawy z rusztami napowietrzającymi wraz z armaturą zaporową Ruszty napowietrzające Układ sterowania z sondą tlenową Roboty mechaniczne Śruby, nakrętki, podkładki i inne materiały łączące Osłony Spawy Malowanie antykorozyjne KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót Kontrole i badania laboratoryjne Badania jakości robót w czasie budowy OBMIAR ROBÓT Ogólne zasady obmiaru robót ODBIÓR ROBÓT Ogólne zasady odbioru robót Odbiór końcowy PRZEPISY ZWIĄZANE Ustawy Rozporządzenia

3 1. WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót przy montażu urządzeń i instalacji technologicznych na terenie oczyszczalni ścieków podczas realizacji zadania pt.: Modernizacja oczyszczalni ścieków w miejscowości Święta Katarzyna poprzez zastosowanie systemu napowietrzania drobnopęcherzykowego wraz z dmuchawami, sondą tlenową i układem automatycznego sterowania Zakres stosowania ST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wg pkt Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z montażem następujących instalacji i urządzeń: Dmuchawy rotacyjne, Ceramiczne dyfuzory rurowe typu ECOQUARTZ60, wykonanie układu automatycznego sterowania wraz z sondą tlenową Określenia podstawowe Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami, Warunkami Technicznymi Wykonania i Odbioru Robót, postanowieniami kontraktu. 2. MATERIAŁY 2.1. Wymagania ogólne Wszelkie nazwy własne produktów i materiałów przywołane w dokumentacji projektowej i specyfikacji technicznej służą określeniu pożądanego standardu wykonania i określeniu właściwości i wymogów technicznych oraz spełnieniu wymagań założonych w dokumentacji projektowej. Dopuszcza się zamienne rozwiązania (wykorzystujące produkty innych producentów) pod warunkiem: a) spełnienia minimum tych samych właściwości technicznych, technologicznych i estetycznych, b) przedstawienia zamiennych rozwiązań na piśmie (dane techniczne, atesty, dopuszczenia do stosowania, Specyfikacje Techniczne Wykonania i Odbioru), c) pisemnej akceptacji autora dokumentacji. Wykonawca ponosi odpowiedzialność za spełnienie wymagań ilościowych i jakościowych materiałów zastosowanych przy realizacji zadani. Materiały, elementy i urządzenia przeznaczone do robót powinny być dopuszczone do obrotu i powszechnego lub jednostkowego stosowania w budownictwie. Wszystkie zakupione przez Wykonawcę materiały, powinny spełniać warunki określone w odpowiednich normach przedmiotowych, a w przypadku braku normy powinny odpowiadać warunkom technicznym wytwórni lub innym umownym warunkom. Wszystkie zakupione przez Wykonawcę materiały, dla których normy przewidują posiadanie zaświadczenia o jakości lub atestu, powinny być zaopatrzone przez producenta w taki dokument. 3

4 Inne materiały powinny być wyposażone w takie dokumenty na życzenie Inspektora nadzoru. Wykonawca zobowiązany jest do zbierania dokumentacji dostaw w postaci atestów, świadectw jakości, specyfikacji, paszportów, instrukcji obsługi i DTR, kart gwarancyjnych, rysunków montażowych itp. Wszystkie materiały i urządzenia przewidywane do wbudowania będą zgodne z postanowieniami Umowy, niniejsza specyfikacją, dokumentacją projektową i poleceniami Inspektora nadzoru. Wykonawca ponosi odpowiedzialność za spełnienie wymagań ilościowych i jakościowych materiałów dostarczanych na plac budowy oraz za ich właściwe składowanie i wbudowanie zgodnie z założeniami PZJ. Materiały mające bezpośredni kontakt z wodą do picia powinny mieć atest higieniczny PZH. Co najmniej na 2 tygodnie przed planowaną dostawą Wykonawca przedstawi Inspektorowi nadzoru listę dostaw urządzeń wraz z ich szczegółową specyfikacją techniczną, na podstawie której można będzie porównać paramenty i wymagania pomiędzy określonymi w dokumentacji projektowej, ST a przedstawioną propozycją Wykonawcy. Tylko pozytywna opinia umożliwia wbudowanie urządzeń. Bez zgody Inspektora nadzoru nie wolno rozpocząć prac montażowych, w przeciwnym wypadku Wykonawca ponosi ryzyko demontażu urządzeń na koszt własny Typizacja Całość wyposażenia, urządzeń wraz z AKPiA pełniące podobne funkcje powinny być jednego typu i marki oraz zamienne miedzy sobą. 3. SPRZĘT Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość i środowisko wykonywanych robót. Sprzęt używany do realizacji robót powinien być zgodny z ustaleniami WO, PZJ oraz projektu organizacji robót, który uzyskał akceptację Inspektora nadzoru. Wykonawca dostarczy Inspektorowi nadzoru kopie dokumentów potwierdzających dopuszczenie sprzętu do użytkowania zgodnie z jego przeznaczeniem. 4. TRANSPORT Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość robót i właściwości przewożonych towarów. Przy ruchu po drogach publicznych pojazdy muszą spełniać wymagania przepisów ruchu drogowego tak pod względem formalnym jak i rzeczowym. 5. WYKONANIE ROBÓT, SPECYFIKACJA MATERIAŁOWA 5.1. Ogólne zasady wykonania robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z wymaganiami obowiązujących PN i EN-PN oraz postanowieniami Kontraktu. - Wszelkie odstępstwa od uzgodnień, wytycznych, przepisów, norm, zmiany projektowe, zmiany materiałów itd. są możliwe tylko po uzyskaniu pisemnej akceptacji Zamawiającego. - Zasady dotyczące montażu urządzeń powinny być zgodne z obowiązującymi w tym zakresie normami i przepisami oraz DTR, 4

5 - Wszelkie przepisy, klauzule, wytyczne oraz normy dotyczące projektowanej instalacji powinny być stosowane w wersji aktualnej w czasie realizacji Ogólne warunki dostawy i montażu maszyn oraz urządzeń. Montaż można rozpocząć po rozpakowaniu, rozkonserwowaniu i zlikwidowaniu zabezpieczeń transportowych. Przed przystąpieniem do montażu należy przygotować miejsce zabudowy (fundamenty, kanały technologiczne itp.) oraz zgłosić gotowość pracy. Bez zgody Inspektora nadzoru nie wolno rozpocząć prac montażowych. Prace montażowe maszyn i urządzeń powinny być wykonane przez brygady Producenta lub Dostawce urządzeń lub pod ich nadzorem. Dopuszcza się wykonanie prace montażowych maszyn i urządzeń przez specjalistyczne brygady upoważnione przez Producenta lub Dostawce urządzeń. Przed rozpoczęciem prac Wykonawca dokona ustaleń z Inspektorem nadzoru po to, aby budowa instalacji i montaż Urządzeń nie kolidowały z pracą Urządzeń już zamontowanych i pracujących. Wykonawca dostarczy na Plac Budowy i zamontuje te elementy, które są niezbędne do posadowienia instalacji zanim instalacja dotrze na Plac Budowy Wykonawca musi przewidzieć i uwzględnić przestoje prac budowlanych wynikające z konieczności zachowania ciągłości pracy Urządzeń już pracujących. Wszystkie nietypowe przybory niezbędne do montażu instalacji zostaną dostarczone przez Wykonawcę i pozostawione na miejscu po zakończeniu prac. Wykonawca zapewni należytą opiekę nad instalacją od chwili dostarczenia Urządzeń na Plac Budowy do momentu Przejęcia przez Zamawiającego. W szczególności Wykonawca zadba o dostarczenie plandek chroniących Urządzenia przed wniknięciem kurzu i zabrudzeniem podczas równolegle prowadzonych prac budowlanych i wykończeniowych Dmuchawy Dobrano dmuchawę rotacyjną powietrza typ AERZEN GM 3 S o następujących parametrach pracy: wydajność 1,7 ±10% m 3 /min, nadciśnienie 700 mbar, silnik elektryczny moc 5,5 kw, 400V obudowa dźwiękochłonna, hałas 67 ± 2% db(a) Zaproponowane dmuchawy stanowią najnowszą generację dmuchaw rotacyjnych posiadających: certyfikat jakości zgodny z DIN/ISO 9001, niewielka powierzchnia pod zabudowę, niski poziom hałasu, niski pobór energii, wskaźnik poziomu oleju na obudowie i możliwość uzupełnienia w czasie pracy, tłumiki bez materiałów absorpcyjnych brak zagrożenia zapychania się instalacji napowietrzania, bezobsługowa konstrukcja elementów napędowych, łatwy dostęp, samonapinające się paski klinowe, wzmocnione łożyska przednie silnika, wydłużone okresy wymiany oleju, wentylator chłodzący bezpośrednio na osi dmuchawy (bez dodatkowego wentylatora elektrycznego). 5

6 Dmuchawy zostaną umieszczone w obudowach dźwiękochłonnych i posadowione na istniejącym fundamencie - pierwotnie przewidzianym pod zbiornik magazynujący PIX. Wykonawca powinien przewidzieć konieczność rozbudowania fundamentu, tak by umożliwić poprawne posadowienie dmuchaw obok siebie. Przykładowy producent: Aerzen Polska Sp. z o.o Przewód sprężonego powietrza łączących dmuchawy z rusztami napowietrzającymi wraz z armaturą zaporową Rurociągi tłoczne z poszczególnych dmuchaw włączone będą w rurociąg zbiorczy sprężonego powietrza DN65. Wszystkie przewody sprężonego powietrza wraz z podporami i zamocowaniami wykonane będą ze stali nierdzewnej 0H18N Ruszty napowietrzające Cała instalacja sprężonego powietrza zanurzona w ściekach (przewody pionowe, rozdzielające i rozdzielcze wraz z zamocowaniami) wykonana będzie ze stali nierdzewnej 0H18N9. Sekcje napowietrzające będą wyposażona w przepustnicę centryczną z napędem ręcznym i uszczelnieniem z NBR. Dyfuzory ceramiczne rurowe typu ECOQUARTZ 60 o długości 500 mm. Gwarantują one bardzo wysokie wskaźniki efektywności wykorzystania tlenu z powietrza oraz mieszania komory, przy bardzo niskiej stracie ciśnienia rzędu 15 mbar. Parametry doboru systemu napowietrzania: godzinowe zapotrzebowanie na powietrze Q max.pow. = 100 Nm 3 /h, jednostkowe obciążenie dyfuzora q pow. = 5,0 Nm 3 /mb*h, średnie zagęszczenie dyfuzorów n = 0,68 mb/m 2. Charakterystyka dyfuzorów rurowych typu ECOQUARTZ 60 o dł. 500 mm. Dyfuzory rurowe typu ECOQUARTZ składają się z porowatego materiału będącego mieszaniną naturalnie okrągłych ziaren kwarcu i żywicy syntetycznej. Parametry: optymalne jednostkowe obciążenie dyfuzora 4,0 10,0 [Nm3/mb*h] dopuszczalne krótkotrwałe obciążenie dyfuzora 25,0 [Nm3/mb*h] powierzchnia napowietrzająca 0,44 [m2/mb] średnica zewn./wewn ± 5 [mm] długość pojedynczego dyfuzora 500 mm dekle centrujące i pokrywy końcowe dyfuzora w wykonaniu z PP wskaźnik wykorzystania tlenu z powietrza K=18 go2/nm3*m dla głębokości zanurzenia dyfuzorów h=4,0 m, dla maksymalnej wydajności dyfuzora (q=18 Nm3/mb*h) strata ciśnienia powietrza jest mniejsza niż 20 mbar, dla poprawnego funkcjonowania systemu napowietrzania dyfuzory muszą być wyrównane w poziomie z tolerancją do 0,5 cm. Przykładowy producent: STALBUDOM Sp. z o.o Układ sterowania z sondą tlenową Projektuje się układ sterowania nadążnego, w którym: wielkością regulowaną jest stężenie O 2 przetworzone na standardowy sygnał elektryczny (np. 4 20mA), silnik dmuchawy zasilany jest z przekształtnika częstotliwości, 6

7 układ zapewnia możliwość ręcznego załączania i wyłączania dmuchaw, w trybie pracy ręcznej układ zapewnia pracę dmuchaw bezpośrednio z sieci, istnieje możliwość ręcznej zamiany dmuchawy rezerwowej z dmuchawą podstawową, przełącznikiem na drzwiach szafy sterowniczej, układ realizuje zabezpieczenia przeciążeniowe, zwarciowe i termiczne silników w każdym trybie sterowania i zasilania, układ jest wyposażony w rozłącznik główny. Układ sterowania składa się z: szafy sterowniczej z układem sterowania nadążnego, w wykonaniu zewnętrznym z prefabrykowanym fundamentem betonowym 1szt., optycznej sondy tlenowej LDO - 1szt., przetwornika pomiarowego SC200 1szt., armatury łańcuchowej do zamocowania czujnika na poręczy typu 1szt. dostosowanie układu sterowania urządzeniem natleniającym AQUA JET do sterowania układem dmuchaw 1kpl. doprowadzenie instalacji zasilających, sterowniczych i pomiarowych do szafy zasilająco-sterowniczej układu dmuchaw 1kpl Roboty mechaniczne W poniższych podpunktach zawarto ogólne wymagania z zakresu branży mechanicznej oraz standardy jakości wykonania wyposażenia i instalacji Śruby, nakrętki, podkładki i inne materiały łączące. Do połączeń rurociągów z określoną armaturą należy stosować kołnierze wg wymagań określonych w warunkach montażu armatury. Wszystkie nakrętki i śruby zaopatrzone zostaną w podkładki umieszczone pomiędzy śrubą a nakrętką, grubość podkładek winna być zgodna z normą. Wszystkie połączenia śrubowe zostaną wykonane zgodnie z PN-90/B Śruby stalowe, nakrętki oraz podkładki powinny być wykonane ze stali nierdzewnej klasy 304 lub kwasoodpornej. Wszystkie śruby, nakrętki, podkładki, zaczepy służące do przymocowania elementów ocynkowanych bądź wykonanych ze stopów aluminiowych, wykonane zostaną z tego samego materiału i pozostaną nie pomalowane. Podkładki typu PTFE zostaną umieszczone poniżej podkładek ze stali kwasoodpornej, zarówno pod łbem śruby jak i pod nakrętką. Wszystkie śruby, nakrętki, śruby obustronnie gwintowane i podkładki użyte w pompach wykonane zostaną ze stali kwasoodpornej. Wszystkie śruby dociskające, nakrętki, podkładki i mocowania użyte zewnętrznie bądź w innych miejscach narażonych na kontakt z wodą lub z wilgocią, (lecz na stałe nie przebywające w środowisku wodnym), wykonane zostaną ze stali kwasoodpornej. Wszystkie śruby dociskające, nakrętki, podkładki i mocowania stosowane do użytku wewnętrznego w środowisku nie narażonym na kontakt z wodą lub ściekami zostaną poddane cynkowaniu, a wszystkie odsłonięte powierzchnie należy po złożeniu i dopasowaniu pomalować. Należy dostarczyć wszystkie niezbędne materiały uszczelniające Osłony Mechanizmy napędowe urządzeń zostaną przykryte osłonami. Wszystkie elementy obracające się, wykonujące ruch posuwisto-zwrotny, pasy napędowe, itp. zostaną osłonięte 7

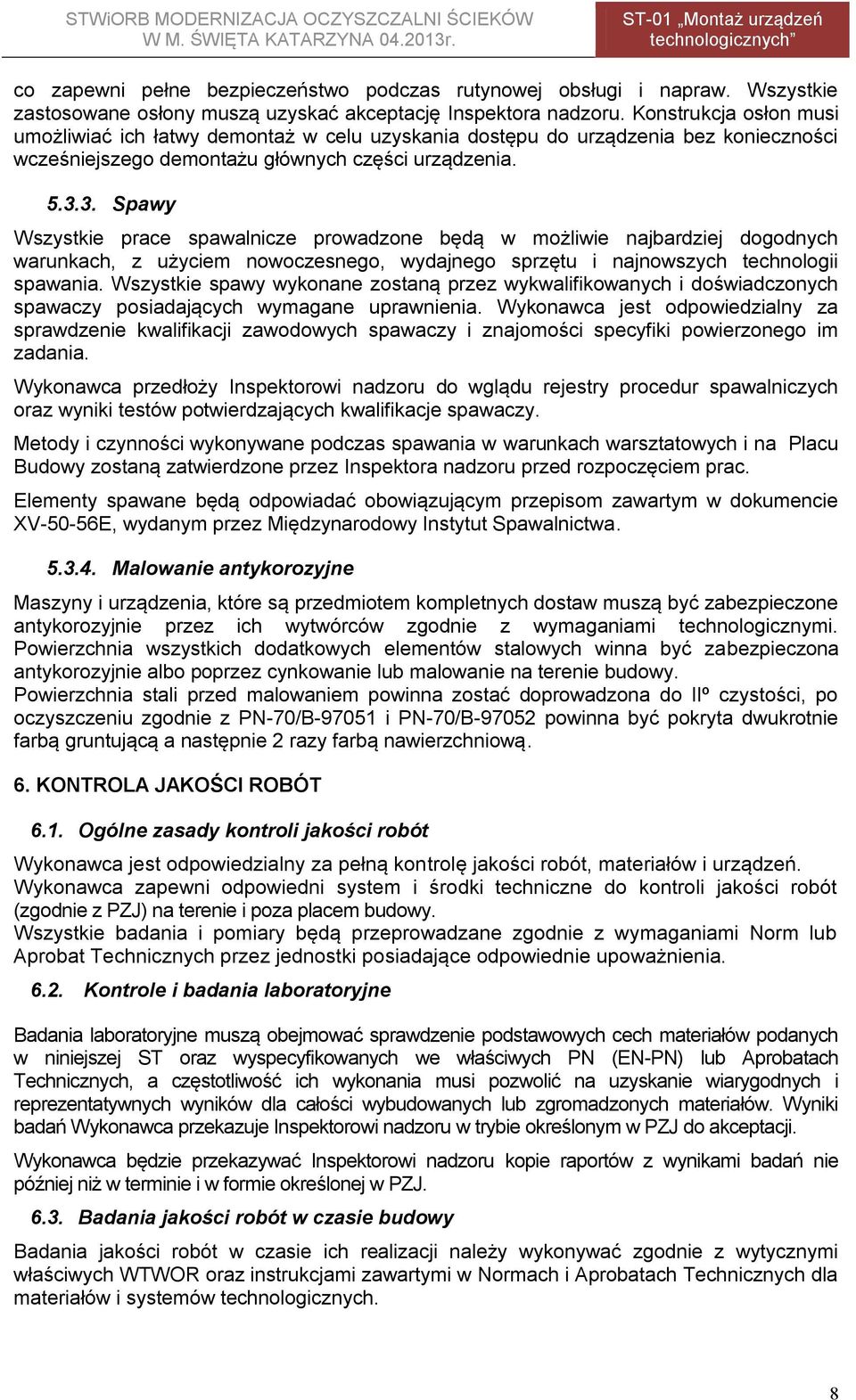

8 co zapewni pełne bezpieczeństwo podczas rutynowej obsługi i napraw. Wszystkie zastosowane osłony muszą uzyskać akceptację Inspektora nadzoru. Konstrukcja osłon musi umożliwiać ich łatwy demontaż w celu uzyskania dostępu do urządzenia bez konieczności wcześniejszego demontażu głównych części urządzenia Spawy Wszystkie prace spawalnicze prowadzone będą w możliwie najbardziej dogodnych warunkach, z użyciem nowoczesnego, wydajnego sprzętu i najnowszych technologii spawania. Wszystkie spawy wykonane zostaną przez wykwalifikowanych i doświadczonych spawaczy posiadających wymagane uprawnienia. Wykonawca jest odpowiedzialny za sprawdzenie kwalifikacji zawodowych spawaczy i znajomości specyfiki powierzonego im zadania. Wykonawca przedłoży Inspektorowi nadzoru do wglądu rejestry procedur spawalniczych oraz wyniki testów potwierdzających kwalifikacje spawaczy. Metody i czynności wykonywane podczas spawania w warunkach warsztatowych i na Placu Budowy zostaną zatwierdzone przez Inspektora nadzoru przed rozpoczęciem prac. Elementy spawane będą odpowiadać obowiązującym przepisom zawartym w dokumencie XV-50-56E, wydanym przez Międzynarodowy Instytut Spawalnictwa Malowanie antykorozyjne Maszyny i urządzenia, które są przedmiotem kompletnych dostaw muszą być zabezpieczone antykorozyjnie przez ich wytwórców zgodnie z wymaganiami technologicznymi. Powierzchnia wszystkich dodatkowych elementów stalowych winna być zabezpieczona antykorozyjnie albo poprzez cynkowanie lub malowanie na terenie budowy. Powierzchnia stali przed malowaniem powinna zostać doprowadzona do IIº czystości, po oczyszczeniu zgodnie z PN-70/B i PN-70/B powinna być pokryta dwukrotnie farbą gruntującą a następnie 2 razy farbą nawierzchniową. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Wykonawca jest odpowiedzialny za pełną kontrolę jakości robót, materiałów i urządzeń. Wykonawca zapewni odpowiedni system i środki techniczne do kontroli jakości robót (zgodnie z PZJ) na terenie i poza placem budowy. Wszystkie badania i pomiary będą przeprowadzane zgodnie z wymaganiami Norm lub Aprobat Technicznych przez jednostki posiadające odpowiednie upoważnienia Kontrole i badania laboratoryjne Badania laboratoryjne muszą obejmować sprawdzenie podstawowych cech materiałów podanych w niniejszej ST oraz wyspecyfikowanych we właściwych PN (EN-PN) lub Aprobatach Technicznych, a częstotliwość ich wykonania musi pozwolić na uzyskanie wiarygodnych i reprezentatywnych wyników dla całości wybudowanych lub zgromadzonych materiałów. Wyniki badań Wykonawca przekazuje Inspektorowi nadzoru w trybie określonym w PZJ do akceptacji. Wykonawca będzie przekazywać Inspektorowi nadzoru kopie raportów z wynikami badań nie później niż w terminie i w formie określonej w PZJ Badania jakości robót w czasie budowy Badania jakości robót w czasie ich realizacji należy wykonywać zgodnie z wytycznymi właściwych WTWOR oraz instrukcjami zawartymi w Normach i Aprobatach Technicznych dla materiałów i systemów technologicznych. 8

9 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Obmiar robót określa ilość wykonanych robót zgodnie z postanowieniami Kontraktu. Ilość robót oblicza się według specyfikacji dostawy urządzeń oraz ich montażu, z uwzględnieniem wymagań technicznych zawartych w niniejszej ST i ujmuje w księdze obmiaru. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Celem odbioru jest protokolarne dokonanie finalnej oceny rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości Odbiór końcowy Przed przekazaniem do eksploatacji należy dokonać odbioru końcowego, który polega na sprawdzeniu: - poprawności zainstalowania urządzeń; - kompletności i jakości zainstalowanych urządzeń; - poprawności działania urządzeń; - aktualności dokumentacji powykonawczej, uwzględniającej wszystkie zmiany i uzupełnienia; - kompletności DTR i świadectw producenta.. Przy odbiorze robót Wykonawca powinien dostarczyć następujące dokumenty: - dokumenty dotyczące jakości wbudowanych materiałów; - protokoły i zaświadczenia z dokonanych prób montażowych; - świadectwa jakości wydane przez dostawców urządzeń i materiałów; - instrukcje obsługi urządzeń i instalacji; Wykonawca będzie uzgadniał z Inspektorem nadzoru terminy dostawy wszystkich urządzeń. Urządzenia winny być dostarczone na oczyszczalnię bezpośrednio przed ich wbudowaniem. Jeżeli w trakcie odbioru okaże się, że jakieś wymagania nie zostały spełnione lub też ujawniły się jakieś usterki, należy uwzględnić je w protokole, podając jednocześnie termin ich usunięcia lub uzupełnienia. Odbiór jest potwierdzeniem wykonania robót zgodnie z postanowieniami Kontraktu oraz obowiązującymi normami (PN, EN-PN). 9. PRZEPISY ZWIĄZANE 9.1. Ustawy 9. Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity, Dz. U nr 243, poz. 1623) 10. Ustawa z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (Dz. U. z 2010 r. nr 113, poz. 759, z późn. zm.) 11. Ustawa z dnia 16 kwietnia 2004 r. o wyborach budowlanych (Dz. U. Nr 92, poz. 881) 12. Ustawa z dnia 21 maja 2010 r. o zmianie ustawy o wyrobach budowlanych oraz ustawy o systemie oceny zgodności (Dz.U nr 114 poz. 760) 13. Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (jednolity tekst Dz.U nr 178 poz. 1380). 14. Ustawa z dnia 27 marca 2003r. o planowaniu i zagospodarowaniu przestrzennym (jednolity tekst Dz. U. z 2012 nr 0, poz. 647) 15. Ustawa z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska (Dz. U. Nr 62, poz. 627 z późn. zm.), tekst jednolity (Dz.U nr 25 poz. 150) 16. Ustawa z dnia 18 lipca 2001r. Prawo wodne ( tekst jednolity Dz.U nr 0 poz.145) 17. Ustawa z dnia 17 maja 1989r. Prawo geodezyjne i kartograficzne ( tekst jednolity Dz.U nr 193 poz.1287) 18. Ustawa z dnia 27 kwietnia 2002r. o odpadach (Dz. U. z 2010 r. Nr 185, poz ze zm.). 9
