3 Zawsze patrzeć przed siebie Always look ahead Firma tm technologie, założona w Krakowie w 2002 r., w ciągu kilku lat stała się jednym z czołowych polskich producentów oświetlenia awaryjnego i ewakuacyjnego oraz osprzętu elektronicznego do zastosowań w technice oświetleniowej. Działalność przedsiębiorstwa nie ogranicza się tylko do terytorium Polski. Produkty są z powodzeniem eksportowane do krajów na całym świecie. tm technologie, established in 2002 in Cracow, over a couple of years became one of top Polish manufacturers of emergency and evacuation lighting and electronic devices used in lighting technology. The company is also active outside the territory of Poland. Our products are successful in countries all over the world.

4

5 Naszą pasją jest światło, naszym celem bezpieczeństwo Light is our passion, safety is our mission

6 Spis treści / Contents Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC Emergency and evacuation lighting fittings - ONTEC 12 BOA 14 RINO 14 RINO 22 APOLLO 24 APOLLO P 26 APOLLO Z Oprawy oświetlenia awaryjnego i ewakuacyjnego Emergency and evacuaction lighting fittings 42 GLASS DELUXE 44 MARS 46 VENUS Zestawy awaryjnego zasilania oświetlenia Emergency lighting kits 62 VIP tml 64 VIP LED 66 VIP ST Systemy oświetlenia awaryjnego i ewakuacyjnego Systems of emergency and evacuation lighting 80 DATA - S 84 DATA - S EASY 88 POWERTECH Wartości strumieni świetlnych (BLF) Luminous flux values (BLF) 92 Pakiety akumulatorowe Ni-Cd Battery packs Ni-Cd 93 Piktogramy Pictograms 94

7 16 RINO Z 16 RINO Z 18 itech 18 itech 20 itech Z 20 itech Z 28 VULCAN 30 VULCAN P 32 VULCAN Z 34 PLUTON 36 PLUTON P 38 PLUTON Z 48 SMART VICTORIA WAWEL 54 CIRCLE 56 ALFA 58 ALFA 68 VIP PRO 70 VIP PRO AT 72 VIP PRO DATA 74 VIP COLD 76 VIP HAL Waga produktu Product weight Rozmieszczenie opraw Spacing fixture 95 96

8

9 Produkt posiada dopuszczenie Centrum Naukowo-Badawczego Ochrony Przeciwpożarowej Product certified by CNBOP Praca awaryjna Non maintained Produkt zgodny z europejskimi normami bezpieczeństwa Product in conformity with the european safety requirements Praca sieciowo-awaryjna Maintained Produkt spełnia wymagania dyrektyw europejskich Product in confornity with european directives Wersja standard Standard version Produkt zgodny z normami rosyjskimi Product in conformity with the russian requirements Test automatyczny indywidualny Automatic separate test Stopień szczelności 20 Ingress protection rating 20 Centralny monitoring Central monitoring Stopień szczelności 44 Ingress protection rating 44 Centralna bateria Central battery Stopień szczelności 65 Ingress protection rating 65 Test automatyczny centralny Automatic central test Klasa izolacji I Insulation class I Biały - kolor standardowy White - standard colour Klasa izolacji II Insulation classii Szary - kolor na zamówienie Grey - custom colour Maksymalny czas pracy Maximum autonomy Kolor na specjalne zamówienie Colour for special order Nie wyrzucać do zwykłych pojemników na odpady Do not dispose with normal household waste Źródło światła LED LED light source Możliwość poddania ponownemu przetworzeniu Option to recycle Źródło światła - świetlówka liniowa Light source - linear fluorescent System optyczny Optical system Źródło światła - świetlówka kompaktowa Light source - compact fluorescent Zakres temperatury pracy Temperature range Źródło światła - halogen 12 V Light source - halogen 12 V Pętla żarowa Glow wire test Oprawa oświetlenia ewakuacyjnego Evacuation lighting fitting Napięcie wejściowe Input voltage Napięcie zmienne o częstotliwości 35 khz Napięcie zmienne o częstotliwości 35 khz 9Katalog 2012

10 Jakość Polityką nadrzędną firmy TM TECHNOLOGIE jest wysoka jakość wyrobów. Wdrożenie systemu zarządzania jakością zgodnego z normą ISO 9001:2008 świadczy o tym, że utrzymujemy najwyższe standardy naszych produktów i usług. Quality High quality of products is the principal policy of TM TECHNOLOGIE. The implementation of Quality Management System according to ISO: 9001:2008 standard proves that we keep the highest standards of products and services. Profesjonalna obsługa Klienta Dział handlowy oraz biuro projektowe firmy TM TECHNOLOGIE są do dyspozycji Kontrahenta. Można tam zasięgnąć wszelkich informacji dotyczących rozwiązań opracowanych przez dział wdrożeń i rozwoju firmy. Professional customer service TM TECHNOLOGIE S sales department and design office are at Contractor s disposal. Here you may ask for information on the solutions designed by our company s department of implementation and development. Technologia w parze z innowacjami W całym procesie powstawania nowego produktu obecny jest wpływ nowych technologii. W fazie projektowania korzystamy z najnowszych programów typu cad/cam (Solid Works, AutoCad). Pełne zaplecze konstrukcyjno-produkcyjne wraz z nowoczesną linią automatycznego montażu elektronicznego SMD i THT pozwala firmie TM TECHNOLOGIE realizować projekty zarówno długo-, jak i krótkoseryjne. Wdrożenie nowatorskiego oprogramowania usprawniło nadzór nad oświetleniem awaryjnym i ewakuacyjnym. Technology conjunct with innovation New technologies influence the entire process of creating a new product. During the design phase we use top-notch cad/cam programs (SolidWorks, Autocad). Being in possession of complete construction-production base, together with modern line of automatic, electronic assembly SMD and THT, TM TECHNOLOGIE completes both long and short-serial projects. Implementation of innovative software has improved the supervision over emergency and evacuation lighting. Wartości firmy TM TECHNOLOGIE

11 Wzornictwo Wszystkie wyroby projektowane są z myślą o obiektach użyteczności publicznej. Forma produktu uzależniona jest od miejsca jego przeznaczenia, takiego jak hale produkcyjne, galerie handlowe, hotele, muzea itd. Produkty tworzymy ze szczególnym uwzględnieniem estetyki, ergonomii i funkcjonalności. Design All products are designed with public buildings in mind. The form of product depends on its destination, should it be placed in assembly rooms or shopping malls, hotels, museums, etc. We create our products taking into consideration their esthetics, ergonomics and functionality. Kapitał ludzki Istotnym kapitałem przedsiębiorstwa są jego pracownicy. Firma TM TECHNOLOGIE zatrudnia specjalistów z obszerną wiedzą, umiejętnościami i doświadczeniem w zakresie oświetlenia awaryjnego. Zapewniamy swoim Pracownikom ściśle zaplanowaną, atrakcyjną ścieżkę kariery wraz z wynagrodzeniem adekwatnym do wiedzy i umiejętności. Szczególny nacisk kładziemy na bezpieczeństwo w miejscu pracy, o czym świadczy uzyskanie przez firmę certyfikatu OHSAS 18001:2007 za wprowadzenie systemu zarządzania bezpieczeństwem i higieną pracy. Human capital Employees are the vital capital of every company. TM TECHNOLOGIE employs specialists possessing broad knowledge, skills and experience in branch of emergency lighting. The company secures its Employees with precisely planned, attractive career path, as well as gratification adequate to their knowledge and skill. We consider safety in workplace a priority, and for this reason we were granted OHSAS 18001:2007 certificate for implementing Occupational Health and Safety Management System. Środowisko naturalne Dbałość o ochronę środowiska naturalnego jest integralną częścią działalności firmy TM TECHNOLOGIE. Świadomość odpowiedzialności za środowisko naturalne prowadzi do nieustannego minimalizowania negatywnego oddziaływania firmy na otoczenie zewnętrzne. Oczywistym działaniem było wdrożenie systemu zarządzania środowiskiem zgodnego z wymaganiami ISO 14001:2004. Environment Care for natural environment is an integral part of activity of TM TECHNOLOGIE. Awareness of being responsible for natural environment leads to continuous efforts to minimize the company s negative impact on external surrounding. And so, the obvious action was to implement the Environmental Management System according to ISO 14001:2004 standard. TM TECHNOLOGIE values 11

12 12 BOA 22 APOLLO 14 RINO 24 APOLLO P 14 RINO 26 APOLLO Z 16 RINO Z 28 VULCAN 16 RINO Z 30 VULCAN P 18 itech 32 VULCAN Z 18 itech 34 PLUTON 20 itech Z 36 PLUTON P 20 itech Z 38 PLUTON Z

13 Oprawy oświetlenia awaryjnego i ewakuacyjnego Emergency and evacuation lighting fittings

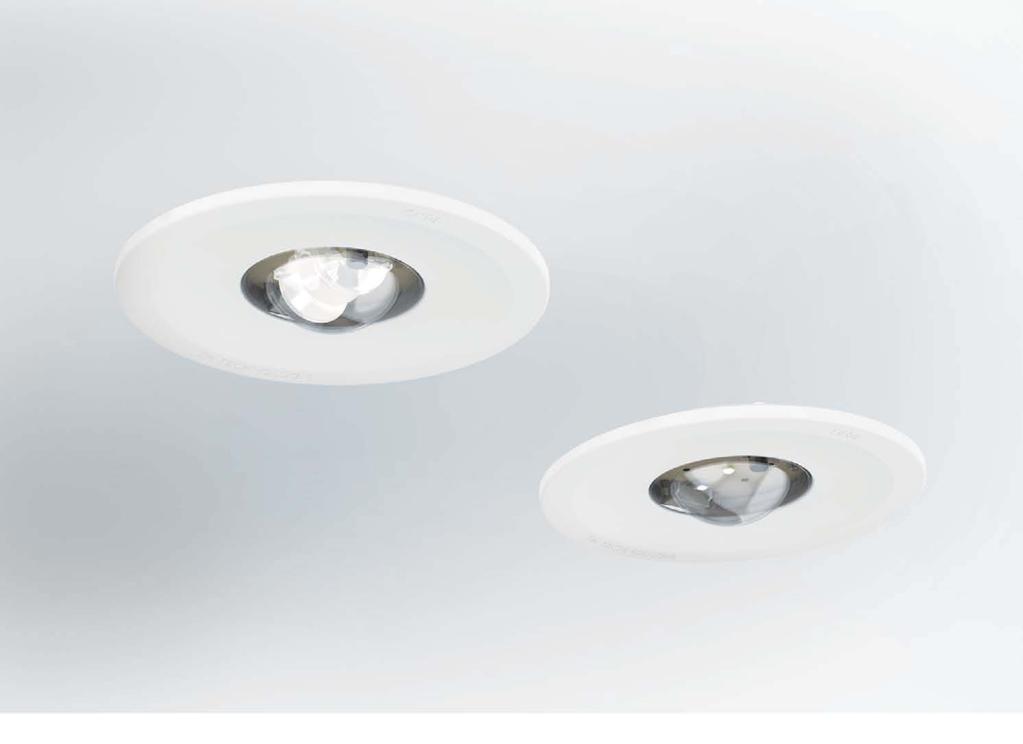

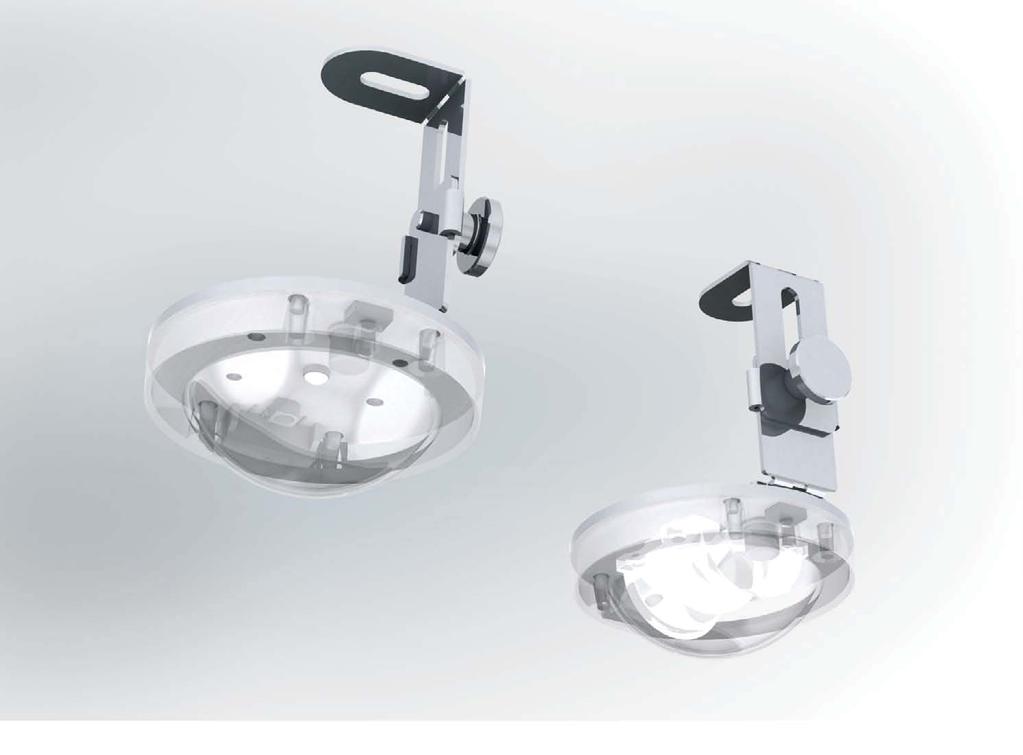

14 BOA Lens COR Bracket Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

15 50 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Wersje Versions Boa 1l/1/3W/R 3W / 1 powerled 1h nm / 157 lm st, at, ct, data Boa 3l/1/3W/R 3W / 1 powerled 3h nm /157 lm st, at, ct, data Boa l/cb/3w/r 3W / 1 powerled 157lm / 157 lm cb Boa 1l/1/3W cor/r 3W / 1 powerled 1h nm / 157 lm st, at, ct, data Boa 3l/1/3W cor/r 3W / 1 powerled 3h nm / 157 lm st, at, ct, data Boa l/cb/3w cor/r 3W / 1 powerled 157lm / 157 lm cb nm praca awaryjna / non maintained cor - do korytarzy / for corridors R - klosz okrągły / round shade st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test CB centralna bateria / central battery Wymiary [mm] : Dimensions metalowa obudowa z zasilaczem i pakietem akumulatorowym metal box with electronics and battery pack Katalog Ø 50 Emergency and evacuation lighting fittings - ONTEC 15

16 RINO Lens COR Cover R grey Cover Q white Cover Q grey Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

17 50 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Dostępne kolory Avaible colours Wersja Version Rino 1l/1/3W/r(q) 3W / 1 Powerled 1 h nm / 157 lm w/g/s st, at, ct, data Rino 3l/1/3W/r(q) 3W / 1 Powerled 3 h nm / 157 lm w/g/s st, at, ct, data Rino l/cb/3w/r(q) 3W / 1 Powerled 157lm / 157 lm w/g/s cb Rino 1l/1/9W/r(q) 9W / 3 Powerled 1 h nm / 400 lm w/g/s st, at, ct, data Rino 3l/1/9W/r(q) 9W / 3 Powerled 3 h nm / 400 lm w/g/s st, at, ct, data Rino l/cb/9w/r(q) 9W / 3 Powerled 400 lm / 400 lm w/g/s cb Rino 1l/1/3W cor/r(q) 3W / 1 Powerled 1 h nm / 157 lm w/g/s st, at, ct, data Rino 3l/1/3W cor/r(q) 3W / 1 Powerled 3 h nm / 157 lm w/g/s st, at, ct, data Rino l/cb/3w cor/r(q) 3W / 1 Powerled 157lm / 157 lm w/g/s cb nm praca awaryjna / non maintained w/g/s biały/szary/specialne zamówienie / white/grey/special order r okrągły kształt korpusu / circular shape of the housing q kwadratowy kształt korpusu / square shape of the housing cor - do korytarzy / for corridors st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions 80 metalowa obudowa z zasilaczem i pakietem akumulatorowym metal box with electronics and battery pack model r 120 model q 13 Katalog 2012 Emergency and evacuation lighting fittings - ONTEC 17

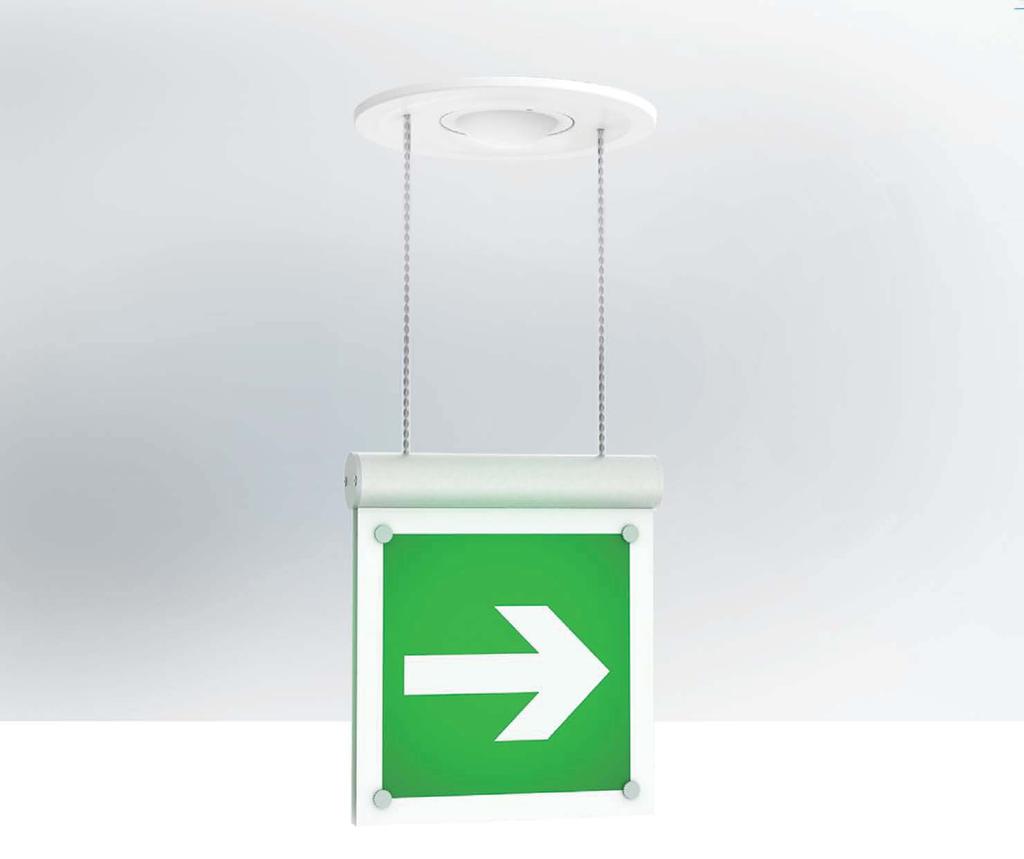

18 RINO Z Mounting solution Cover Q grey Cover Q white Cover R grey Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

19 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Dostępne kolory Avaible colours Wersja Version Rino z 3l/1/r(q) led 3 h nm / 100% W/G/S st, at, ct, data Rino z 3l/2/r(q) led 3 h m 100% / 100% W/G/S st, at, ct, data Rino z l/cb/r(q) led 100% / 100% W/G/S cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained w/g/s biały/szary/specialne zamówienie / white/grey/special order r okrągły kształt korpusu / circular shape of the housing q kwadratowy kształt korpusu / square shape of the housing st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions 80 metalowa obudowa z zasilaczem i pakietem akumulatorowym metal box with electronics and battery pack model r model q 13 Katalog d = 20 m Emergency and evacuation lighting fittings - ONTEC 19

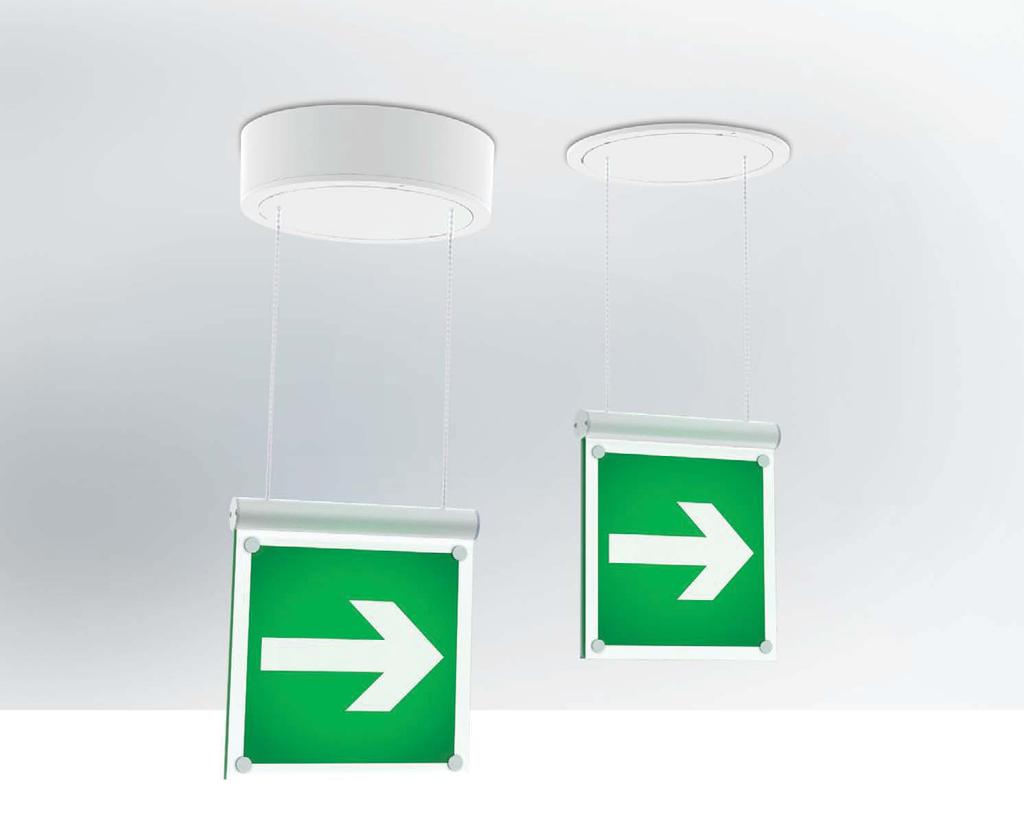

20 itech Lens COR Easy open Suspension bracket Bracket 30 Electric system Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

21 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Dostępne kolory Avaible colours Wersja Version itech 1l/1/3W/n(p) 3W / 1 Powerled 1 h nm / 180 lm w/g/s st, at, ct, data itech 3l/1/3W/n(p) 3W / 1 Powerled 3 h nm / 180 lm w/g/s st, at, ct, data itech l/cb/3w/n(p) 3W / 1 Powerled 180 lm / 180 lm w/g/s cb itech 1l/1/9W/n(p) 9W / 3 Powerled 1 h nm / 511 lm w/g/s st, at, ct, data itech 3l/1/9W/n(p) 9W / 3 Powerled 3 h nm / 366 lm w/g/s st, at, ct, data itech l/cb/9w/n(p) 9W / 3 Powerled 511 lm / 511 lm w/g/s cb itech 1l/1/3W cor/n(p) 3W / 1 Powerled 1 h nm / 180 lm w/g/s st, at, ct, data itech 3l/1/3W cor/n(p) 3W / 1 Powerled 3 h nm / 180 lm w/g/s st, at, ct, data itech l/cb/3w cor/n(p) 3W / 1 Powerled 180 lm / 180 lm w/g/s cb itech 1l/1/9W cor/n(p) 9W / 3 Powerled 1 h nm / 578 lm w/g/s st, at, ct, data itech 3l/1/9W cor/n(p) 9W / 3 Powerled 3 h nm / 414 lm w/g/s st, at, ct, data itech l/cb/9w cor/n(p) 9W / 3 Powerled 578 lm / 578 lm w/g/s cb cor zawiera optykę, do korytarzy / contains the optics, for corridors nm praca awaryjna / non maintained w/g/s biały/szary/specjalne zamówienie / white/grey/special order n wersja natynkowa / surface mounted Wymiary [mm] : Dimensions p wersja podtynkowa / recessed mounted st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery model p model n Katalog Emergency and evacuation lighting fittings - ONTEC 21

22 itech Z Easy open Connector Electric system Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

23 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Dostępne kolory Avaible colours Wersja Version itech z 3l/1/n(p) led 3 h nm / 100% W/G/S st, at, ct, data itech z 3l/2/n(p) led 3 h m 100% / 100% W/G/S st, at, ct, data itech z l/cb/n(p) led 100% / 100% W/G/S cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained n wersja natynkowa / surface mounted p wersja podtynkowa / recessed mounted w/g/s biały/szary/specjalne zamówienie / white/grey/special order st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions model p model n d = 30 m Katalog 2012 Emergency and evacuation lighting fittings - ONTEC 23

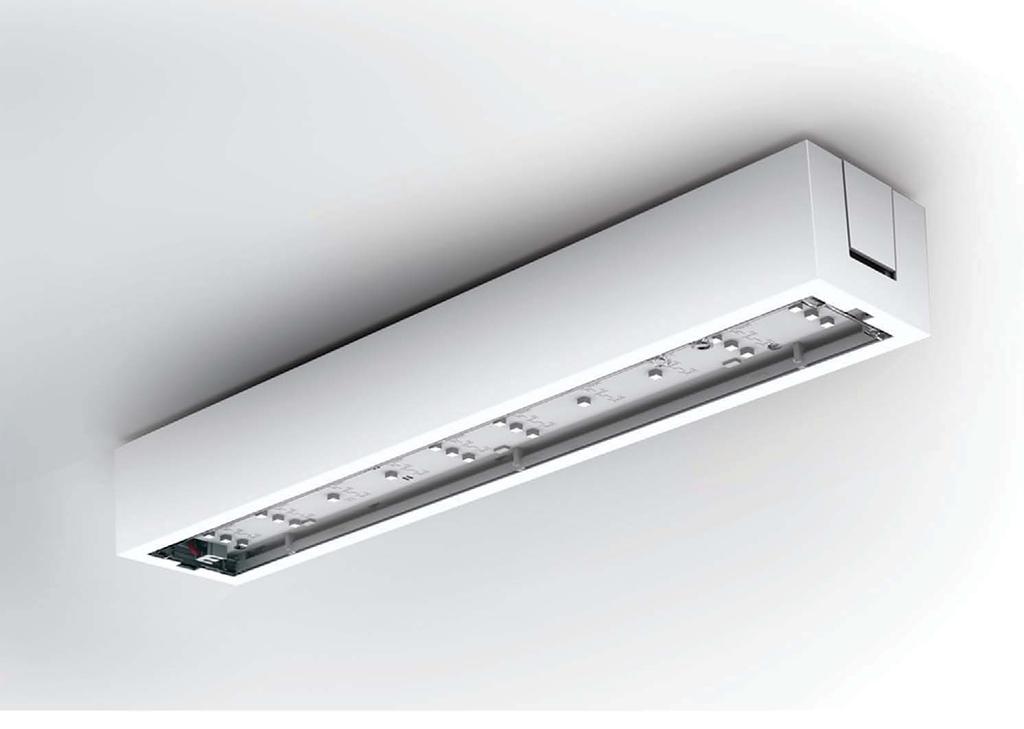

24 APOLLO Grey version Power connector Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

25 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Dostępne kolory Avaible colours Wersje Versions Apollo 3l/1 2W / 22 led 3h nm / 67 lm W/G/S st, at, ct, data Apollo 3l/2 2W / 22 led 3h m 67 lm / 67 lm W/G/S st, at, ct, data Apollo l/cb 2W / 22 led 67 lm / 67 lm W/G/S cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained w/g/s biały/szary/specjalne zamówienie / white/grey/special order st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions Katalog Emergency and evacuation lighting fittings - ONTEC 25

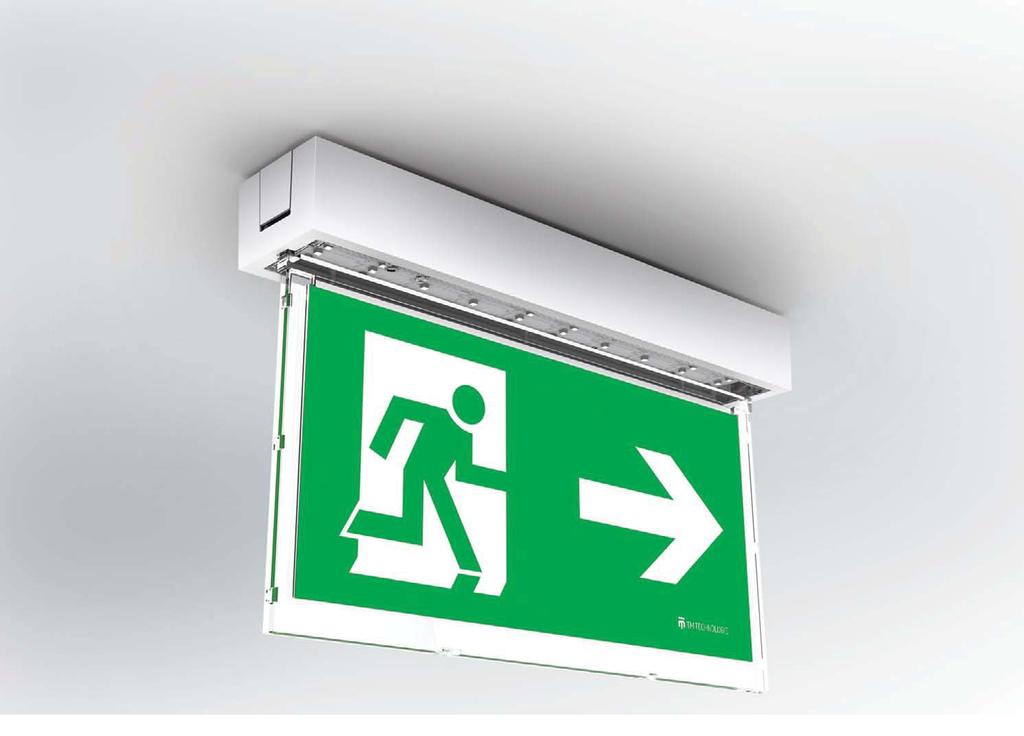

26 APOLLO P Easy connection Grey version Power connector Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

27 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Dostępne kolory Avaible colours Wersje Versions Apollo p 3l/1 2W / 22 led 3h nm / 100% W/G/S st, at, ct, data Apollo p 3l/2 2W / 22 led 3h m 100% /100% W/G/S st, at, ct, data Apollo p l/cb 2W / 22 led 100% /100% W/G/S cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained w/g/s biały/szary/specjalne zamówienie / white/grey/special order st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery d = 28 m Wymiary [mm] : Dimensions Katalog Pictogram Side bracket Flat bracket Emergency and evacuation lighting fittings - ONTEC 27

28 APOLLO Z Easy connection Grey version Power connector Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

29 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Dostępne kolory Avaible colours Wersje Versions Apollo z 3l/1 1W / 10 led 3h nm / 100% W/G/S st, at, ct, data Apollo z 3l/2 1W / 10 led 3h m 100% / 100% W/G/S st, at, ct, data Apollo z l/cb 2W / 10 led 100% / 100% W/G/S cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained w/g/s biały/szary/specjalne zamówienie / white/grey/special order st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery d = 28 m Wymiary [mm] : Dimensions Katalog Pictogram Side bracket Flat bracket Emergency and evacuation lighting fittings - ONTEC 29

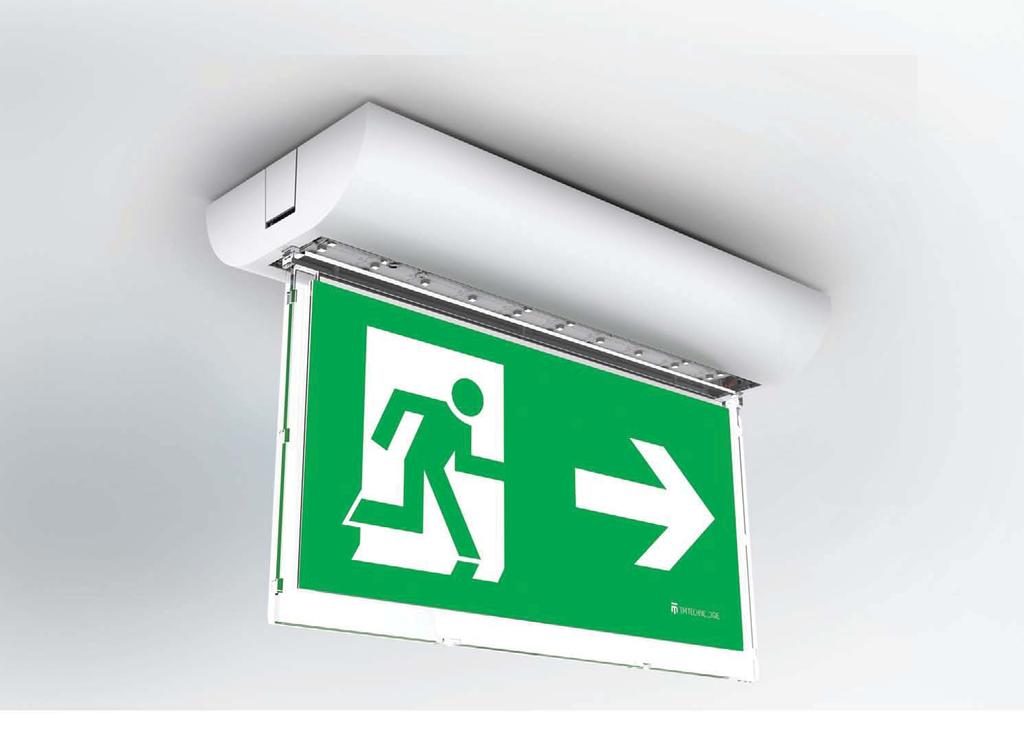

30 VULCAN Grey version Power connector Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

31 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Dostępne kolory Avaible colours Wersje Versions Vulcan 3l/1 2W / 22 led 3h nm / 67 lm W/G/S st, at, ct, data Vulcan 3l/2 2W / 22 led 3h m 67 lm / 67 lm W/G/S st, at, ct, data Vulcan l/cb 2W / 22 led 67 lm / 67 lm W/G/S cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained w/g/s biały/szary/specjalne zamówienie / white/grey/special order st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions Katalog Emergency and evacuation lighting fittings - ONTEC 31

32 VULCAN P Easy connection Power connector Grey version Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

33 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Dostępne kolory Avaible colours Wersje Versions Vulcan p 3l/1 2W / 22 led 3h nm / 100% W/G/S st, at, ct, data Vulcan p 3l/2 2W / 22 led 3h m 100% / 100% W/G/S st, at, ct, data Vulcan p l/cb 2W / 22 led 100% / 100% W/G/S cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained w/g/s biały/szary/specjalne zamówienie / white/grey/special order st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions d = 28 m Katalog Pictogram Emergency and evacuation lighting fittings - ONTEC 33

34 VULCAN Z Grey version Power connector Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

35 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Dostępne kolory Avaible colours Wersje Versions Vulcan z 3l/1 1W / 10 led 3h nm / 100% W/G/S st, at, ct, data Vulcan z 3l/2 1W / 10 led 3h m 100% / 100% W/G/S st, at, ct, data Vulcan z l/cb 1W / 10 led 100% / 100% W/G/S cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained w/g/s biały/szary/specjalne zamówienie / white/grey/special order st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions d = 28 m Katalog Pictogram Emergency and evacuation lighting fittings - ONTEC 35

36 PLUTON Mouting solution Grey version Power connector Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

37 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Dostępne kolory Avaible colours Wersje Versions Pluton 3l/1 2W / 22 led 3h nm / 67 lm W/G/S st, at, ct, data Pluton 3l/2 2W / 22 led 3h m 67 lm / 67 lm W/G/S st, at, ct, data Pluton l/cb 2W / 22 led 67 lm / 67 lm W/G/S cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained w/g/s biały/szary/specjalne zamówienie / white/grey/special order st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions Katalog 2012 Emergency and evacuation lighting fittings - ONTEC 37

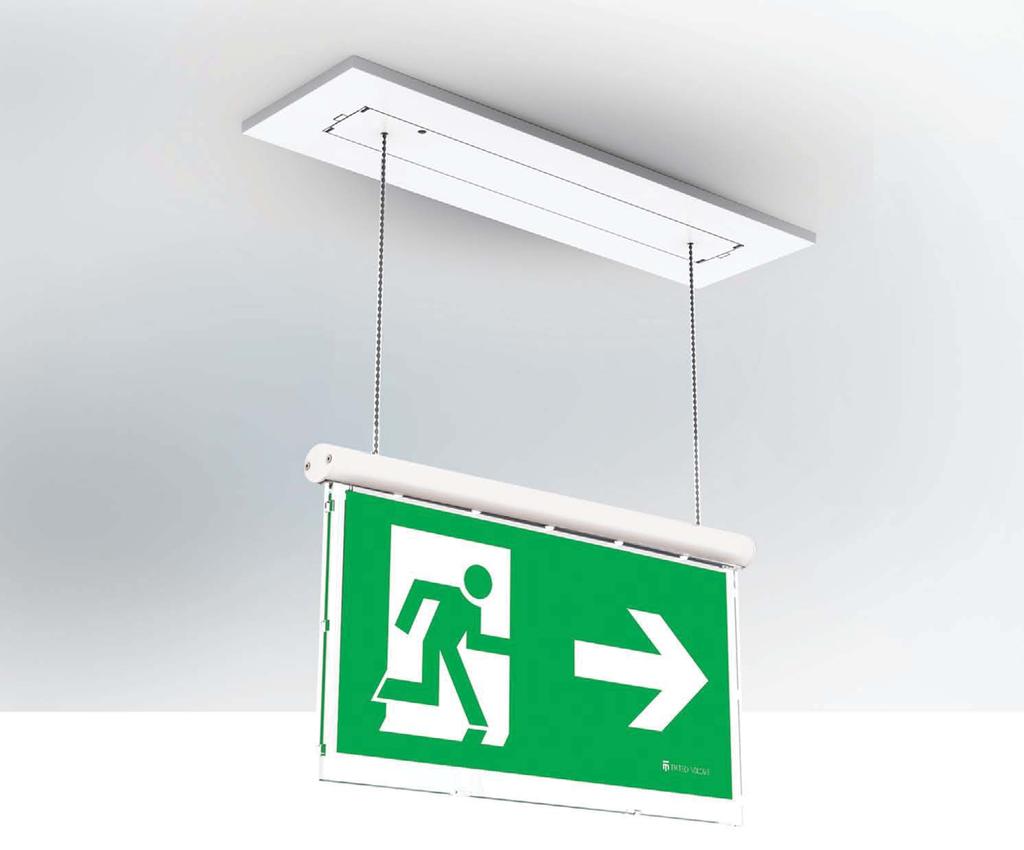

38 PLUTON P Easy connection Grey version Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

39 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Dostępne kolory Avaible colours Wersje Versions Pluton p 3l/1 2W / 22 led 3h nm / 100% W/G/S st, at, ct, data Pluton p 3l/2 2W / 22 led 3h m 100% / 100% W/G/S st, at, ct, data Pluton p l/cb 2W / 22 led 100% / 100% W/G/S cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained w/g/s biały/szary/specjalne zamówienie / white/grey/special order st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions Pictogram Power connector Mounting solution d = 28 m Katalog 2012 Emergency and evacuation lighting fittings - ONTEC 39

40 PLUTON Z Power connector Mounting solution Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC

41 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Dostępne kolory Avaible colours Wersje Versions Pluton z 3l/1 1W / 10 led 3h nm / 100% W/G/S st, at, ct, data Pluton z 3l/2 1W / 10 led 3h m 100% / 100% W/G/S st, at, ct, data Pluton z l/cb 1W / 10 led 100% / 100% W/G/S cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained w/g/s biały/szary/specjalne zamówienie / white/grey/special order st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions Pictogram Easy connection Grey version d = 28 m Katalog 2012 Emergency and evacuation lighting fittings - ONTEC 41

42 42 GLASS DELUXE 44 MARS 46 VENUS 48 SMART VICTORIA WAWEL 54 CIRCLE 56 ALFA 58 ALFA

43 Oprawy oświetlenia awaryjnego i ewakuacyjnego Emergency and evacuaction lighting fittings

44 GLASS DELUXE Flat bracket Side bracket White version Oprawy oświetlenia awaryjnego i ewakuacyjnego

45 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Wersje Versions Glass deluxe 3l/1 1W / 10 led 3h nm / 100% st, at, ct, data Glass deluxe 3l/2 1W / 10 led 3h m 100% / 100% st, at, ct, data Glass deluxe l/cb 1W / 10 led 100% / 100% cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions d = 28 m Katalog 2012 Emergency and evacuation lighting fittings 45

46 MARS Electric system Sticker Oprawy oświetlenia awaryjnego i ewakuacyjnego

47 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Wersje Versions Mars 308/1 1 8 W (t5) 3h nm / 22% st, at, ct, data Mars 308/2 1 8 W (t5) 3h m 100% / 22% st, at, ct, data Mars 8/cb 1 8 W (t5) 100% / 100% cb Mars 3l/1 2W / 22 led 3h nm / 100% st, at, ct, data Mars 3l/2 2W / 22 led 3h m 100% / 100% st, at, ct, data Mars l/cb 2W / 22 led 100% / 100% cb CNBOP nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions d = 28 m Katalog 2012 Emergency and evacuation lighting fittings 47

48 VENUS Sticker Test button Oprawy oświetlenia awaryjnego i ewakuacyjnego

49 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Wersje Versions Venus 308/1 1 8 W (t5) 3h nm / 22% st, at, ct, data Venus 308/2 1 8 W (t5) 3h m 100% / 22% st, at, ct, data Venus 8/cb 1 8 W (t5) 100% / 100% cb Venus 3l/1 2W / 22 led 3h nm / 100% st, at, ct, data Venus 3l/2 2W / 22 led 3h m 100% / 100% st, at, ct, data Venus l/cb 2W / 22 led 100% / 100% cb CNBOP nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery d = 28 m Wymiary [mm] : Dimensions Electric system Katalog 2012 Emergency and evacuation lighting fittings 49

50 SMART 44 Power connector White cover Sticker Oprawy oświetlenia awaryjnego i ewakuacyjnego

51 163 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Wersje Versions Smart /1 1 8 W (t5) 1h nm / 22% st, at, ct, data Smart /1 1 8 W (t5) 3h nm / 22% st, at, ct, data Smart / W (pl-s) 1h nm / 21% st, at, ct, data Smart / W (pl-s) 3h nm / 21% st, at, ct, data Smart /2 1 8 W (t5) 1h m 100% / 22% st, at, ct, data Smart /2 1 8 W (t5) 3h m 100% / 22% st, at, ct, data Smart / W (pl-s) 1h m 100% / 21% st, at, ct, data Smart / W (pl-s) 3h m 100% / 21% st, at, ct, data Smart 44 8/cb 1 8 W (t5) 100% / 100% cb Smart 44 11/cb 1 11 W (pl-s) 100% / 100% cb Smart 44 3l/1 2W / 22 led 3h nm / 100% st, at, ct, data Smart 44 3l/2 2W / 22 led 3h m 100% / 100% st, at, ct, data Smart 44 l/cb 2W / 22 led 100% / 100% cb CNBOP nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions 363 d = 28 m Katalog 2012 Emergency and evacuation lighting fittings 51

52 VICTORIA 44 Power connector Sticker Oprawy oświetlenia awaryjnego i ewakuacyjnego

53 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Wersje Versions Victoria /1 1 8 W (t5) 1h nm / 22% st, at, ct, data Victoria /1 1 8 W (t5) 3h nm / 22% st, at, ct, data Victoria / W (pl-s) 1h nm / 21% st, at, ct, data Victoria / W (pl-s) 3h nm / 21% st, at, ct, data Victoria /2 1 8 W (t5) 1h m 100% / 22% st, at, ct, data Victoria /2 1 8 W (t5) 3h m 100% / 22% st, at, ct, data Victoria / W (pl-s) 1h m 100% / 21% st, at, ct, data Victoria / W (pl-s) 3h m 100% / 21% st, at, ct, data Victoria 44 8/cb 1 8 W (t5) 100% / 100% cb Victoria 44 11/cb 1 11 W (pl-s) 100% / 100% cb Victoria 44 3l/1 2W / 22 led 3h nm / 100% st, at, ct, data Victoria 44 3l/2 2W / 22 led 3h m 100% / 100% st, at, ct, data Victoria 44 l/cb 2W / 22 led 100% / 100% cb CNBOP nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions d = 32 m Katalog 2012 Emergency and evacuation lighting fittings 53

54 WAWEL Connection system Oprawy oświetlenia awaryjnego i ewakuacyjnego

55 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Wersje Versions Wawel 1 36 /...nm/p 1 36 w (t8) 1 h / 3 h nm / 8% st, at, ct, data, cb Wawel 2 36 /...nm/p 2 36 w (t8) 1 h / 3 h nm / 8% st, at, ct, data, cb Wawel 2 58/...nm/p 2 58 w (t8) 1 h / 3 h nm / 6% st, at, ct, data, cb Wawel 1 36/...m/p 1 36 w (t8) 1 h / 3 h m 100% / 8% st, at, ct, data, cb Wawel 2 36 /...m/p 2 36 w (t8) 1 h / 3 h m 100% / 8% st, at, ct, data, cb Wawel 2 58 /...m/p 2 58 w (t8) 1 h / 3 h m 100% / 6% st, at, ct, data, cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained Wymiary [mm] : Dimensions y z st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery x Katalog 2012 Emergency and evacuation lighting fittings 55

56 CIRCLE Oprawy oświetlenia awaryjnego i ewakuacyjnego

57 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Wersje Versions Circle 1 18 /...nm/p 1 18 w (pl-c) 1 h / 3 h nm / 14% st,at, ct, data,cb Circle 2 18 /...nm/p 2 18 w (pl-c) 1 h / 3 h nm / 14% st,at, ct, data,cb Circle 1 26/...nm/p 1 26 w (pl-c) 1 h / 3 h nm / 13% st,at, ct, data,cb Circle 2 26/...nm/p 2 26 w (pl-c) 1 h / 3 h nm / 13% st,at, ct, data,cb Circle 1 18 /...m/p 1 18 w (pl-c) 1 h / 3 h m 100% / 14% st,at, ct, data,cb Circle 2 18 /...m/p 2 18 w (pl-c) 1 h / 3 h m 100% / 14% st,at, ct, data,cb Circle 1 26/...m/p 1 26 w (pl-c) 1 h / 3 h m 100% / 13% st,at, ct, data,cb Circle 2 26/...m/p 2 26 w (pl-c) 1 h / 3 h m 100% / 13% st,at, ct, data,cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions D A B Katalog 2012 C Emergency and evacuation lighting fittings 57

58 ALFA Wersja natynkowa Surface mounted Oprawy oświetlenia awaryjnego i ewakuacyjnego

59 Typ Type nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st wersja standard / standard version Źródło światła Light source Czas Time vla raster wykonany z aluminium z odbłyśnikami w kształcie litery V oraz ryflowanymi poprzeczkami aluminium louvre with a V-shaped reflector and fluted crossheads Funkcja Function Wersje Avaible versions Alfa 2 36/...nm/...n 2 36 w (t8) 1 h / 3 h nm st, at, ct, data, cb Alfa 4 18 /...nm/...n 4 18 w (t8) 1 h / 3 h nm st, at, ct, data, cb Alfa 2 36/...m/...n 2 36 w (t8) 1 h / 3 h m st, at, ct, data, cb Alfa 4 18 /...m/...n 4 18 w (t8) 1 h / 3 h m st, at, ct, data, cb at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions B C A Katalog 2012 Emergency and evacuation lighting fittings 59

60 ALFA Wersja podtynkowa Recessed mounted Oprawy oświetlenia awaryjnego i ewakuacyjnego

61 Typ Type Źródło światła Light source Czas Time Funkcja Function Wersje Avaible versions Alfa 2 36/...nm/...p 2 36 w (t8) 1 h / 3 h nm st, at, ct, data, cb Alfa 4 18 /...nm/...p 4 18 w (t8) 1 h / 3 h nm st, at, ct, data, cb Alfa 2 36/...m/...p 2 36 w (t8) 1 h / 3 h m st, at, ct, data, cb Alfa 4 18 /...m/...p 4 18 w (t8) 1 h / 3 h m st, at, ct, data, cb nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st wersja standard / standard version vla raster wykonany z aluminium z odbłyśnikami w kształcie litery V oraz ryflowanymi poprzeczkami aluminium louvre with a V-shaped reflector and fluted crossheads at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery Wymiary [mm] : Dimensions B C A Katalog 2012 Emergency and evacuation lighting fittings 61

62 62 VIP tml 64 VIP LED 66 VIP ST 68 VIP PRO 70 VIP PRO AT 72 VIP PRO DATA 74 VIP COLD 76 VIP HAL

63 Zestawy awaryjnego zasilania oświetlenia Emergency lighting kits

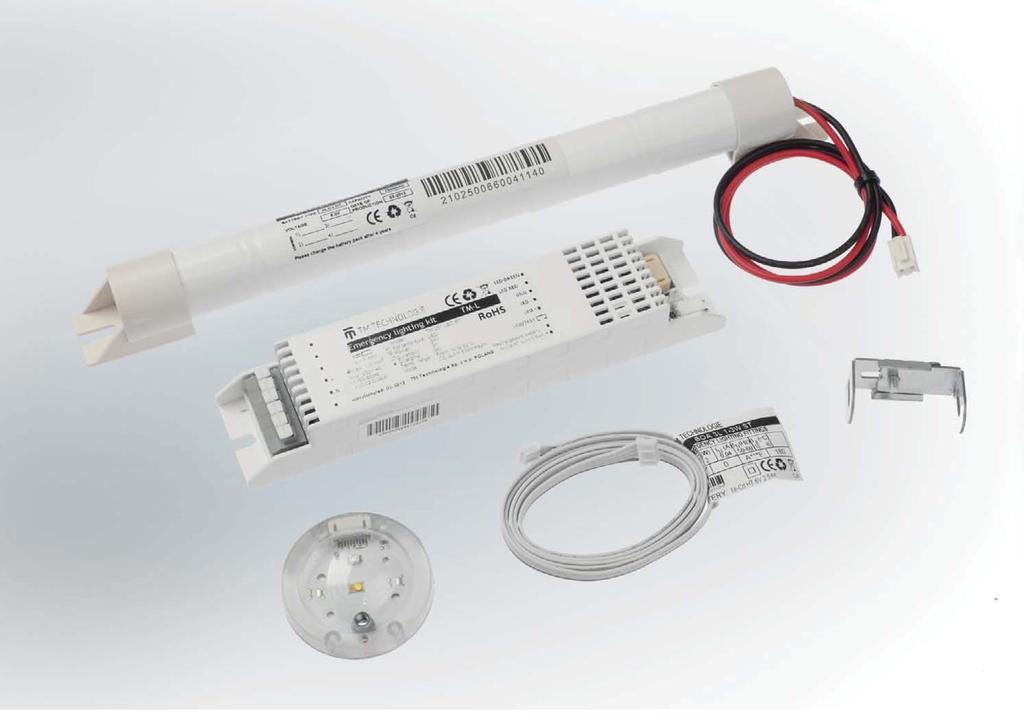

64 Vip TML Vip tml nieinwazyjny zestaw zasilania awaryjnego LED Vip tml non invasive emergency lighting kit LED Light source Driver LED Connector Zestawy awaryjnego zasilania oświetlenia

65 Typ Type Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Wersje Versions Vip tml 1l/1/3W 3W / 1 powerled 1h nm / 157 lm st, at, ct, data Vip tml 3l/1/3W 3W / 1 powerled 3h nm /157 lm st, at, ct, data Vip tml l/cb/3w 3W / 1 powerled 157lm / 157 lm cb Vip tml 1l/1/3W cor 3W / 1 powerled 1h nm / 157 lm st, at, ct, data Vip tml 3l/1/3W cor 3W / 1 powerled 3h nm / 157 lm st, at, ct, data Vip tml l/cb/3w cor 3W / 1 powerled 157lm / 157 lm cb nm praca awaryjna / non maintained st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery * Ni-Cd w wersji standard / Ni-Cd standard Ni-MH opcjonalnie / Ni-MH option Wymiary [mm] : Dimensions Clip for T5 / T8 Lens COR Katalog 2012 Emergency lighting kits 65

66 VIP LED Vip led zestaw zasilania awaryjnego do źródeł LED Vip led emergency lighting kit for LED light source Connector Driver LED Test button / LED indicator Zestawy awaryjnego zasilania oświetlenia

67 Typ Type Moc Power Czas Time Funkcja Function Akumulator* Battery Vip led 3L/1/CC 350mA 3W 3h NM 5xC Vip led 3L/1/CV 12V 3W 3h NM 5xC Vip led 3L/1/CC/R 350mA 3W 3h M/NM 5xC Vip led 3L/1/CV/R 12V 3W 3h M/NM 5xC CC - 350mA (stałoprądowy / constant current) CV - 12V (stałonapięciowy / constant voltage) R - przekaźnik / relay nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained * Ni-Cd w wersji standard / Ni-Cd standard Ni-MH opcjonalnie / Ni-MH option Wymiary [mm] : Dimensions Katalog 2012 Emergency lighting kits 67

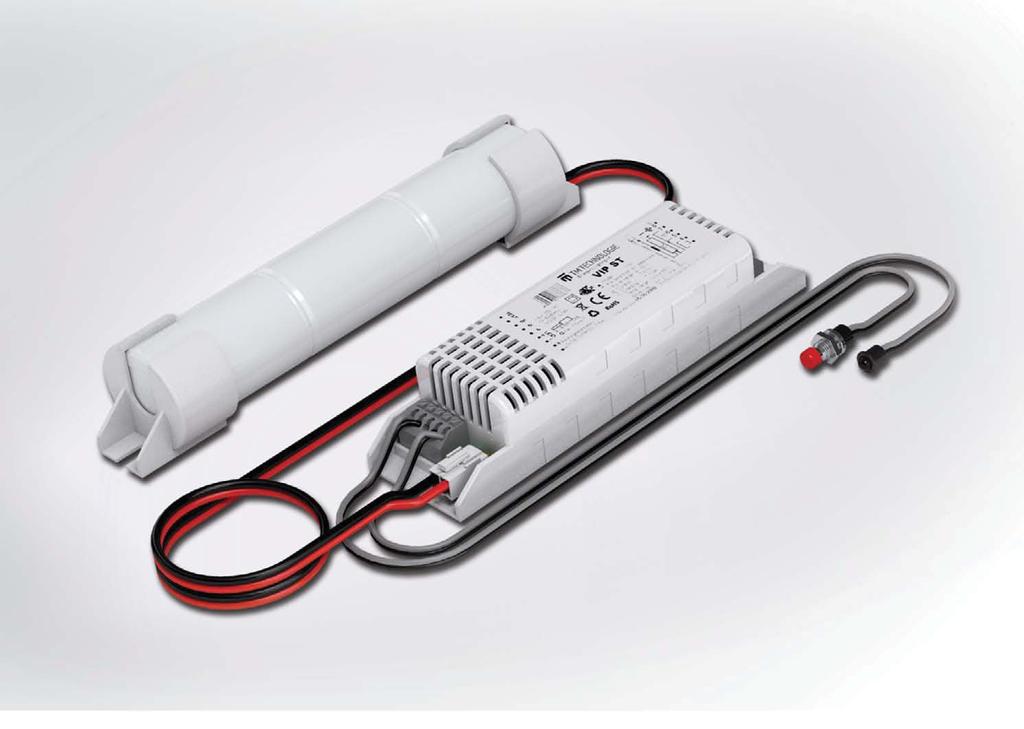

68 VIP ST Vip st zestaw zasilania awaryjnego do źródeł fluorescencyjnych Vip st emergency lighting kit for fluorescent lamps Inverter Connector Test button / LED indicator Zestawy awaryjnego zasilania oświetlenia

69 Typ Type Moc Power Czas Time Funkcja Function Akumulator* Battery Vip st W 1 h M/NM 3 Sc Vip st W 2 h M/NM 3 C Vip st W 3 h M/NM 3 D Vip st W 1 h M/NM 4 Sc Vip st W 2 h M/NM 4 C Vip st W 3 h M/NM 4 D Vip st 136ie 4 36W 1 h M/NM 3 Sc Vip st 236ie 4 36W 2 h M/NM 3 C Vip st 336ie 4 36W 3 h M/NM 3 D Vip st 158ie 4 58W 1 h M/NM 4 Sc Vip st 258ie 4 58W 2 h M/NM 4 C Vip st 358ie 4 58W 3 h M/NM 4 D ENEC * Ni-Cd w wersji standard / Ni-Cd standard Ni-MH opcjonalnie / Ni-MH option...st2 transformator sieciowy i układ przełączający 8 pole...st2 mains transformer and switching system 8 field...ie impulsowe ładowanie akumulatora i układ przełączający 8 pole...ie impulse battery charging and switching system 8 field nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained Wymiary [mm] : Dimensions discharge battery constans luminous flux u [v] 1,2 v 0,8 v 1 h 2 h 3 h >3h more t[h] toff u [%] % 1 h 2 h 3 h >3h more t[h] toff Katalog 2012 Emergency lighting kits 69

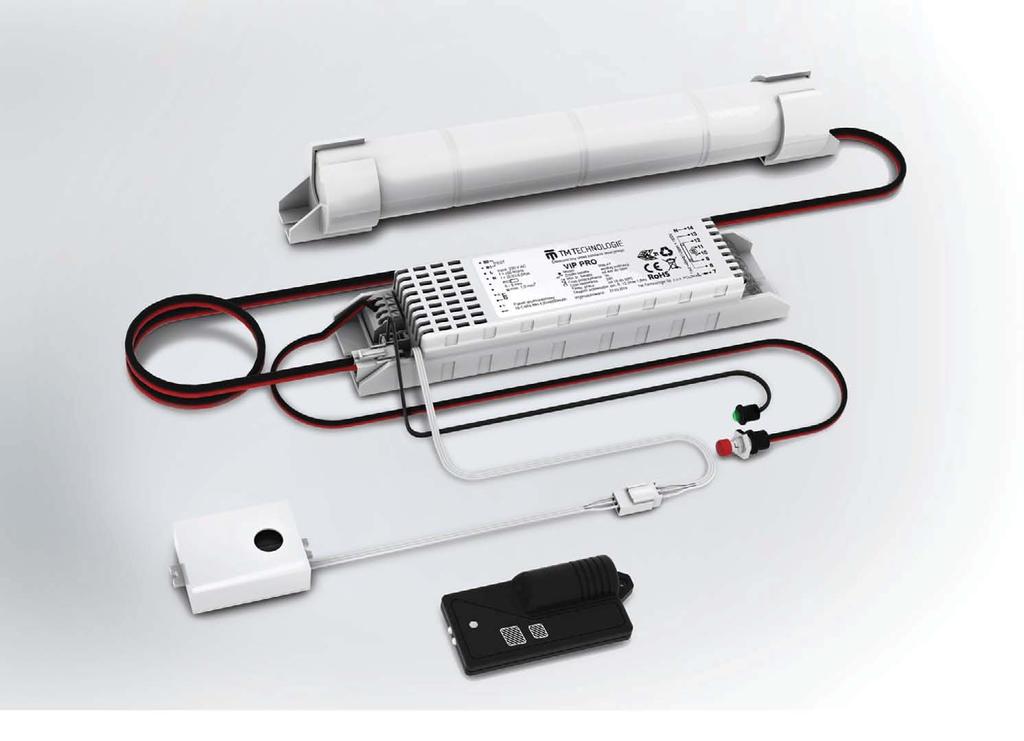

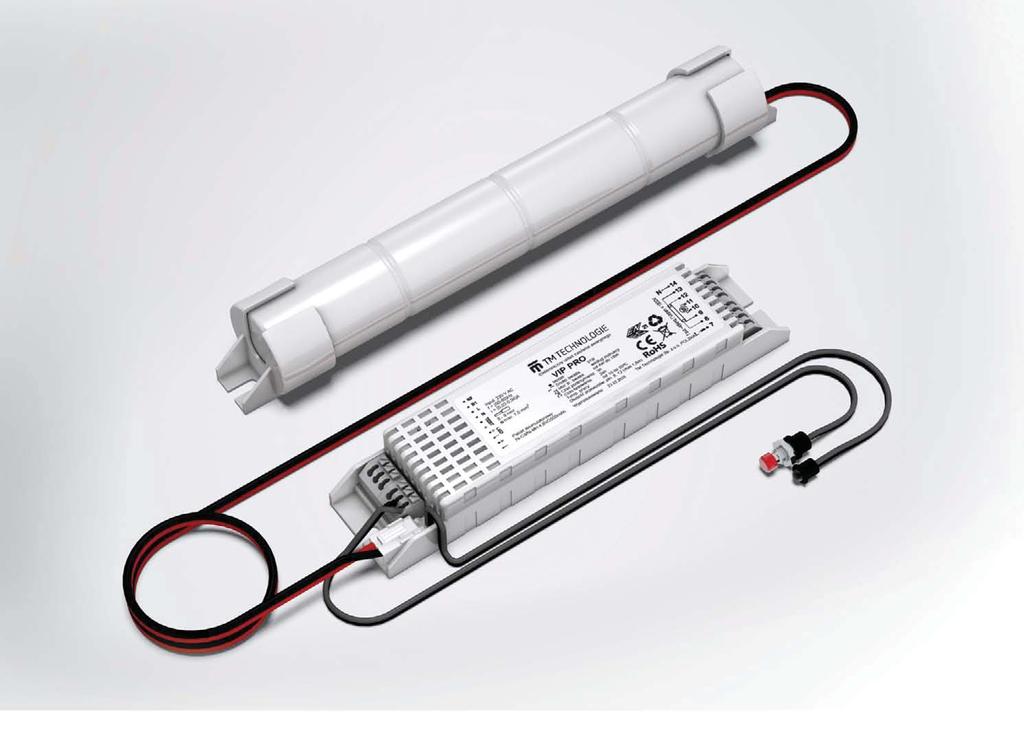

70 VIP PRO Vip pro zestaw zasilania awaryjnego do źródeł fluorescencyjnych Vip pro emergency lighting kit for fluorescent lamps Inverter Connector Test button / LED indicator Zestawy awaryjnego zasilania oświetlenia

71 Typ Type Moc Power Czas Time Funkcja Function Akumulator* Battery Vip pro 180i 4 80W 1 h M/NM 5 C Vip pro 380i 4 80W 3 h M/NM 5 D * Ni-Cd w wersji standard / Ni-Cd standard Ni-MH opcjonalnie / Ni-MH option...i impulsowe ładowanie akumulatora i układ przełączający 8 pole...i impulse battery charging and switching system 8 field nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained Wymiary [mm] : Dimensions u [v] 1,2 v 0,8 v 1 h discharge battery >3h more t[h] 2 h 3 h toff Katalog 2012 Emergency lighting kits 71

72 VIP PRO AT Vip pro at zestaw zasilania awaryjnego z funkcją autotestu Vip pro at emergency lighting kit with auto test function Connector Inverter Test button / LED indicator Zestawy awaryjnego zasilania oświetlenia

73 Typ Type Moc Power Czas Time Funkcja Function Akumulator* Battery Vip pro 158i at 4 58W 1 h M/NM 4 Sc Vip pro 358i at 4 58W 3 h M/NM 4 D Vip pro 180i at 4 80W 1 h M/NM 5 C Vip pro 380i at 4 80W 3 h M/NM 5 D * Ni-Cd w wersji standard / Ni-Cd standard Ni-MH opcjonalnie / Ni-MH option...i impulsowe ładowanie akumulatora i układ przełączający 8 pole...i impulse battery charging and switching system 8 field nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained Akcesoria Accessories Wersja IrDA IrDA version: pilot / remote control czujka / decector Wymiary [mm] : Dimensions IrDA - option Autotest function u [v] 1,2 v 0,8 v a b a function test B autonomy test to(1 3 h) t[h] Katalog 2012 Emergency lighting kits 73

74 VIP PRO DATA Vip pro data zestaw zasilania awaryjnego do systemów centralnego monitorowania Vip pro data emergency lighting kit for central monitoring system Connector LED indicator Inverter Zestawy awaryjnego zasilania oświetlenia

75 Typ Type Moc Power Czas Time Funkcja Function Akumulator* Battery Vip pro 158i data 4 58W 1 h M/NM 4 Sc Vip pro 358i data 4 58W 3 h M/NM 4 D Vip pro 180i data 4 80W 1 h M/NM 5 C Vip pro 380i data 4 80W 3 h M/NM 5 D * Ni-Cd w wersji standard / Ni-Cd standard Ni-MH opcjonalnie / Ni-MH option...i impulsowe ładowanie akumulatora i układ przełączający 8 pole...i impulse battery charging and switching system 8 field nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained Wymiary [mm] : Dimensions Autotest function u [v] 1,2 v 0,8 v a b a function test B autonomy test to(1 3 h) t[h] Katalog 2012 Emergency lighting kits 75

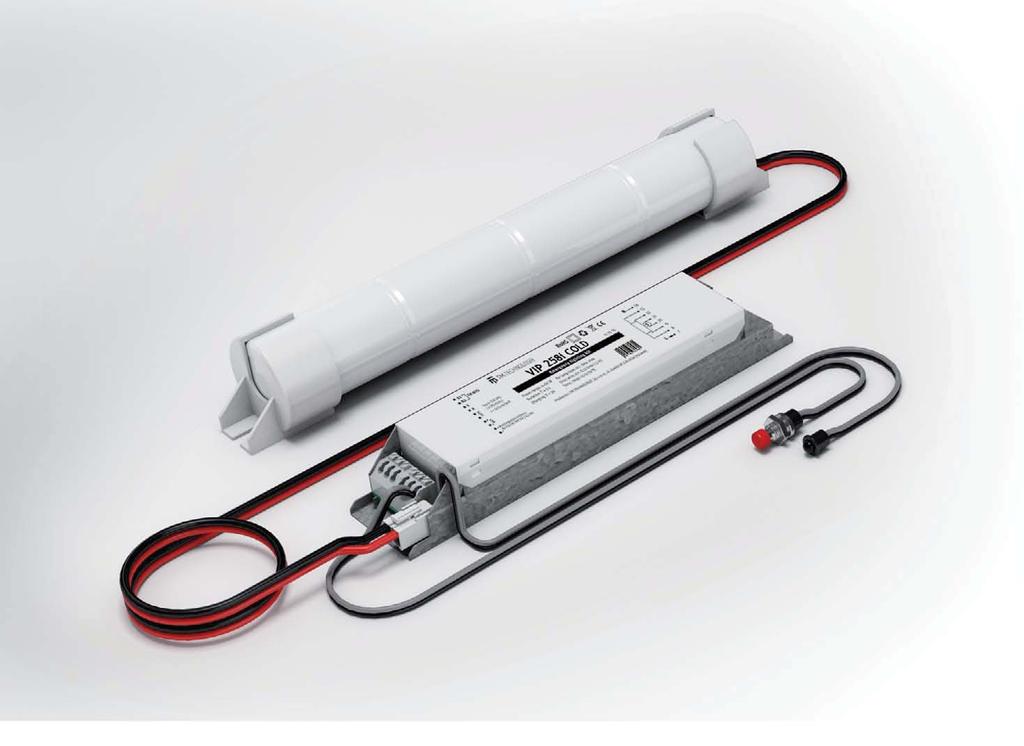

76 VIP COLD Vip cold zestaw zasilania awaryjnego do niskich temperatur Vip cold emergency lighting kit designed for low temperature Connector Test button / LED indicator Inverter Zestawy awaryjnego zasilania oświetlenia

77 Typ Type Moc Power Czas Time Funkcja Function Akumulator Battery Vip 136i cold 4 36W 1 h M/NM 2 x cell Vip 236i cold 4 36W 2 h M/NM 2 x cell Vip 136i cold at 4 36W 1 h M/NM 3 x cell Vip 236i cold at 4 36W 2 h M/NM 3 x cell Vip 236i cold data 4 36W 2 h M/NM 3 x cell Vip 158i cold 4 58W 1 h M/NM 3 x cell Vip 258i cold 4 58W 2 h M/NM 3 x cell Vip 158i cold at 4 58W 1 h M/NM 3 x cell Vip 258i cold at 4 58W 2 h M/NM 3 x cell Vip 258i cold data 4 58W 2 h M/NM 3 x cell nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained...i impulsowe ładowanie akumulatora i układ przełączający 8 pole...i impulse battery charging and switching system 8 field Wymiary [mm] : Dimensions [ C] 50 C 0 C -15 C ambient temperature range t[h] Katalog 2012 Emergency lighting kits 77

78 VIP HAL Vip hal zestaw zasilania awaryjnego do źródeł halogenowych Vip hal emergency lighting kit for halogen lamps Connector Inverter Test button / LED indicator Zestawy awaryjnego zasilania oświetlenia

79 Typ Type Moc Power Czas Time Funkcja Function Akumulator* Battery Vip hal W 2 h M/NM 2 5 D Vip hal W 3 h M/NM 2 5 D * Ni-Cd w wersji standard / Ni-Cd standard Ni-MH opcjonalnie / Ni-MH option nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained Wymiary [mm] : Dimensions u [v] 1,2 v 0,8 v rozładowanie baterii / discharge battery >3h more t[h] 1 h 2 h 3 h toff Katalog 2012 Emergency lighting kits 79

80 80 DATA - S 84 DATA - S EASY 88 POWERTECH

81 Systemy oświetlenia awaryjnego i ewakuacyjnego Systems for emergency and evacuation lighting

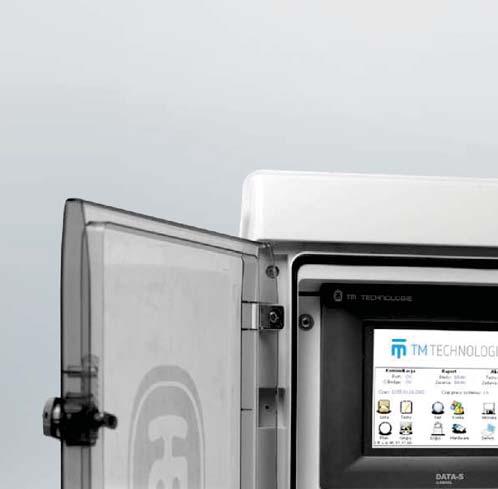

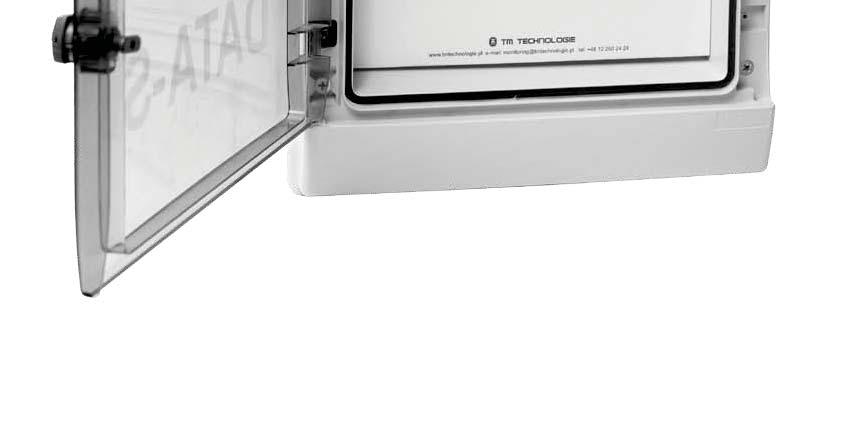

82 DATA-S Cechy monitoringu rozproszonego DATA-S - automatyczne lub manualne wykrywanie opraw - automatyczne testowanie i monitoring stanu technicznego opraw awaryjnych - wykonywanie i przechowywanie raportów na temat pracy systemu - użycie magistrali dwuprzewodowej bez polaryzacji - komunikacja przez Ethernet/internet - sterowanie za pomocą panelu dotykowego z intuicyjnym i prostym w obsłudze interfejsem - dedykowany do dużych obiektów użyteczności publicznej Features of DATA-S diversified monitoring - automatic or manual detection of fittings, - automatic testing and monitoring of the technical condition of emergency fittings, - preparation and storage of system operation reports, - use of non-polarized 2-wire bus, - Ethernet/internet communications interface, - touchpad control with intuitive and user-friendly interface, - dedicated for large-scale public utility facilities. Systemy oświetlenia awaryjnego i ewakuacyjnego

83 Katalog 2012 Systems of emergency and evacuation lighting 83

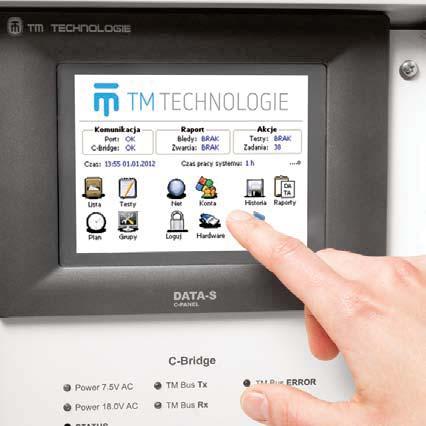

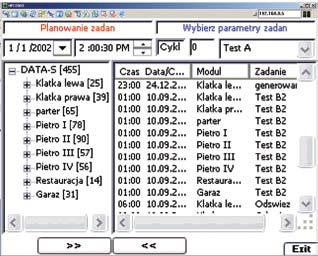

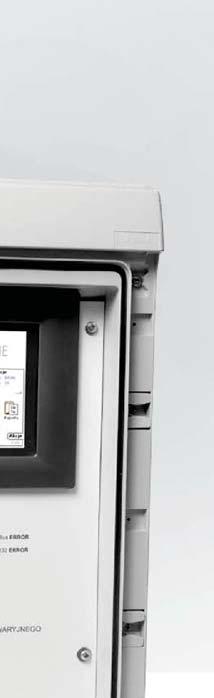

84 Data-s panel dotykowy / touch screen 1. C-panel jednostka sterująca C-panel steering unit Niewielkie urządzenie wielofunkcyjne z ekranem dotykowym, stanowiące trzon systemu. Jest ono centralną jednostką sterującą oprawami oświetlenia awaryjnego i ewakuacyjnego. Small multifunctional device with touchscreen, being the core of the system. It forms the central unit controlling the emergency and evacuation lighting fittings. Cechy / Characteristics: niewielkie gabaryty / small frame ekran dotykowy / touchscreen intuicyjny interfejs / intuitive interface układ bezpieczeństwa watchdog / watchdog safety system 2. C-bridge rozdzielacz sygnału C-bridge signal distributor Urządzenie pośredniczące w komunikacji jednostki sterującej z modułami adresowalnymi Vip pro data. Device which intermediates in communication between control unit and Vip pro data addressable modules. Cechy / Characteristics: transmisja z jednostką sterującą za pomocą portu rs 232 / transmission with control unit through rs 232 port transmisja z modułami adresowalnymi za pomocą 2-przewodowej magistrali danych tm bus (bez polaryzacji) / transmission with addressable modules through tm bus, a bidirectional data bus (no polarization) 3. L-repeater wzmacniacz sygnału L-repeater signal booster Urządzenie stosowane w przypadku, gdy połączenie wymaga zwiększenia liczby opraw oświetlenia awaryjnego i ewakuacyjnego o 63 jednostki adresowalne lub gdy stosowane są długie linie ponad 1 km. This device can be used if the link requires to increase the number of emergency and evacuation lighting fittings by 63 addressable units or if long lines over 1 km are in use. 4. Vip pro data adresowalny moduł awaryjny Vip pro data addressable emergency module Urządzenie przeznaczone do zabudowy w oprawach oświetleniowych wyposażonych we fluorescencyjne źródła światła o mocy 4 80W, pracujące w obwodach stateczników zarówno magnetycznych, jak i elektronicznych. This device is designed for incorporating in lighting fittings equipped with 4 80w fluorescent light sources, operating in circuits with magnetic or evg ballasts. Cechy / Characteristics: w przypadku nagłego zaniku napięcia zasilającego umożliwia pracę opraw oświetlenia awaryjnego i ewakuacyjnego przez 1 3 godzin / it enables the operation of emergency and evacuation lighting fittings in case of sudden power supply loss for 1 3 hours 5. Adresowalne oprawy oświetlenia awaryjnego i ewakuacyjnego Emergency and evacuation lighting fittings Systemy oświetlenia awaryjnego i ewakuacyjnego

85 Panel dotykowy z czytelną grafiką Touch screen with clear graphics łatwy i prosty w obsłudze interfejs użytkownika z możliwością ograniczenia dostępu umożliwia konfigurację systemu oraz przekazuje informacje na temat jego stanu the easy to operate user s interface with a function of limited access it enables system s configuration and provides information about its state Wyszukiwanie opraw Fittings search funkcja automatycznego lub ręcznego wyszukiwania opraw podłączonych do systemu import danych możliwość podziału opraw oświetlenia awaryjnego i ewakuacyjnego na grupy, np. według kondygnacji, pięter czy pokoi the function of automatic or manual search of the fittings connected to the system data import emergency and evacuation fittings can be sorted into groups according to storeys, floors or rooms Planowanie i wykonywanie testów Planning and performing tests planowanie automatycznego wykonania wybranego testu dla danej oprawy lub grupy opraw na podstawie indywidualnych potrzeb użytkownika manualne wykonywanie wybranego testu dla danej oprawy lub grupy opraw możliwość założenia blokady na oprawę oświetleniową przez operatora, aby nie przechodziła ona do trybu pracy awaryjnej planning of automatic perform a chosen test for a particular fitting or group of fittings, in accordance with individual user s needs manual execution of a chosen test for a particular fitting or group of fittings operator can put a lock on the fitting so that it does not shift into emergency operation mode Raporty i historia Reports and history zbieranie informacji na temat pracy systemu wykonywanie i przechowywanie raportów drukowanie raportów (opcjonalnie) gathering information about system operation reports can be created and stored printing reports (optional) Komunikacja przez ethernet / internet (opcjonalna) Communication via Ethernet / Internet (optional) Ciągła komunikacja z systemem z dowolnego miejsca na świecie, umożliwiająca jego podgląd i kontrolę. On-line monitoring system accessible all around the world, allowing for constant observation and supervision of the system.. Katalog 2012 Systems of emergency and evacuation lighting 85

86 DATA-S EASY Cechy monitoringu rozproszonego DATA-S EASY - dedykowany do małych i średnich obiektów użyteczności publicznej - użycie magistrali dwuprzewodowej bez polaryzacji - sterowany jest za pomocą wyświetlacza z czytelnym menu - automatyczne lub manualne wykrywanie opraw - automatyczne testowanie i monitoring stanu technicznego opraw awaryjnych - wykonywanie i przechowywanie raportów na temat pracy systemu - wczytywanie raportów do komputera PC Features of DATA-S EASY diversified monitoring - dedicated for small and medium public utility facilities, - uses non-polarized 2-wire bus, - controlled via display with intuitive menu, - automatic or manual detection of fittings, - automatic testing and monitoring of the technical condition of emergency fittings, - preparation and storage of system operation reports, - uploading reports to PC workstation. Systemy oświetlenia awaryjnego i ewakuacyjnego

87 Program RapGet RapGet software Dodatkowo istnieje możliwość wczytania raportów do komputera pc przy użyciu programu RapGet 2009 st. Additionally you can load reports to pc using RapGet 2009 st software. Aplikacja umożliwia / Application enables: zapisywanie raportów w formacie.rap i.html drukowanie za pomocą drukarki podłączonej do komputera zmianę języka raportów w programie saving reports as.rap and.html files printing with printer connected to computer changing report language in program Systems of emergency and evacuation lighting Katalog

88 Data-s easy wyświetlacz / display 1. C-panel easy jednostka sterująca C-panel easy steering unit Niewielkie urządzenie wielofunkcyjne wyposażone w 4-wierszowy, alfanumeryczny wyświetlacz LCD oraz w ergonomiczną 9-przyciskową klawiaturę. Jest ono centralną jednostką sterującą oprawami oświetlenia awaryjnego i ewakuacyjnego. Small multifunctional device equipped with 4-line alphanumerical LCD display and ergonomic 9-key keyboard. Innovative software developed especially for the need of monitoring of emergency and evacuation lighting forms the core of the system. Cechy / Characteristics: niewielkie gabaryty / small frame prosty w obsłudze interfejs / easy to operate user s interface intuicyjny sposób nawigacji / intuitive navigation ergonomiczna klawiatura / ergonomic keyboard układ bezpieczeństwa watchdog / watchdog safety system 2. C-bridge easy rozdzielacz sygnału C-bridge easy signal distributor Urządzenie pośredniczące w komunikacji jednostki sterującej z modułami adresowalnymi Vip pro data. Device which intermediates in communication between control unit and Vip pro data addressable modules. Cechy / Characteristics: transmisja z jednostką sterującą za pomocą portu rs 232 / transmission with control unit through rs 232 port transmisja z modułami adresowalnymi za pomocą 2-przewodowej magistrali danych tm bus (bez polaryzacji) / transmission with addressable modules through tm bus, a bidirectional data bus (no polarization) 3. Vip pro data adresowalny moduł awaryjny Vip pro data addressable emergency module Urządzenie przeznaczone do zabudowy w oprawach oświetleniowych wyposażonych we fluorescencyjne źródła światła o mocy 4 80W, pracujące w obwodach stateczników zarówno magnetycznych, jak i elektronicznych. This device is designed for incorporating in lighting fittings equipped with 4 80w fluorescent light sources, operating in circuits with magnetic or evg ballasts. Cechy / Characteristics: w przypadku zaniku napięcia zasilającego umożliwia pracę opraw oświetlenia awaryjnego i ewakuacyjnego przez 1 3 godzin / it enables the operation of emergency and evacuation lighting fittings in case of power supply loss for 1 3 hours 4. Adresowalne oprawy oświetlenia awaryjnego i ewakuacyjnego Emergency and evacuation lighting fittings Systemy oświetlenia awaryjnego i ewakuacyjnego

89 Wyświetlacz interfejs użytkownika Display user s interface Wyświetlacz z czytelnym menu Display with clear menu prosty w obsłudze interfejs użytkownika z możliwością ograniczenia dostępu umożliwia konfigurację systemu oraz przekazuje informacje na temat jego stanu the easy to operate user s interface with a function of limited access it enables system s configuration and provides information about its state Wyszukiwanie opraw oświetlenia awaryjnego i ewakuacyjnego Emergency and evacuation lighting fittings search funkcja automatycznego lub ręcznego wyszukiwania opraw podłączonych do systemu the function of automatic or manual search of the fittings connected to the system Planowanie i wykonywanie testów Planning and performing tests planowanie automatycznego wykonania wybranego testu dla danej oprawy lub grupy opraw planowane na podstawie indywidualnych potrzeb użytkownika manualne wykonywanie wybranego testu dla danej oprawy lub grupy opraw możliwość założenia blokady na oprawę oświetleniową przez operatora, aby nie przechodziła ona do trybu pracy awaryjnej planning of automatic perform a chosen test for a particular fitting or group of fittings, in accordance with individual user s needs manual execution of a chosen test for a particular fitting or group of fittings operator can put a lock on the fitting so that it does not shift into emergency operation mode Raporty i historia Reports and history zbieranie informacji na temat pracy systemu wykonywanie i przechowywanie raportów drukowanie raportów (opcjonalnie) gathering information about system operation reports can be created and stored printing reports (optional) Katalog 2012 Systems of emergency and evacuation lighting 89

90 Powertech System centralnej baterii skonstruowany na bazie techniki modułowej 19, umożliwiający, w zależności od zastosowanych modułów, podłączenie opraw świetlówkowych, halogenowych oraz led. Centralna bateria obsługuje do 96 obwodów wyjściowych i/lub podstacji. Maksymalna liczba obsługiwanych obwodów wynosi 6144, co umożliwia podłączenie i monitorowanie do opraw. Central battery system based on 19 module technique, allowing to connect tube, halogen or led fittings, depending on applied modules. Central battery operates up to 96 exit circuits and substations. Maximum number of circuits is 6144 which allows for connecting and monitoring of up to fittings. Cechy systemu zgodność z normami en 50171, en i din vde 0108 modułowa budowa systemu wersje kombi i z oddzielną baterią akumulatorów testy dzienne i roczne kontrolowane przez mikroprocesor dowolnie programowalny tryb pracy poszczególnych obwodów mieszany tryb pracy opraw na jednym obwodzie do 20 opraw na jednym obwodzie monitorowanie obwodów i opraw możliwość zastosowania podstacji przechowywanie raportów o błędnych testach duży podświetlany ekran lcd łatwa, intuicyjna konfiguracja adaptacyjna kontrola prądu obwodów ładowanie CC/CV zwiększające żywotność akumulatorów monitorowanie stanu izolacji obwodów port do podłączenia drukarki możliwość podłączenia do 96 obwodów ochrona przed niepowołanym dostępem możliwość ręcznej zmiany adresu na modułach monitorujących możliwość osobnej konfiguracji każdej linii wbudowany serwer www możliwość podłączenia do sieci ethernet szybka drukarka raportów Systemy oświetlenia awaryjnego i ewakuacyjnego

91 Typ Type Obudowa Housing Ładowarka Charger Maks. liczba obwodów Max. number of circuits Maks. liczba dcm Max. number of dcm Powertech mc 12/2,5a Kombi mm 2,5 a 12 6 Powertech mc 24/2,5a Kombi mm 2,5 a Powertech mc 36/2,5a Kombi mm 2,5 a Powertech mc /2,5a mm 2,5 a Powertech mc /25a mm 25 a Powertech mc /15a mm 15 a Maksymalna obciążalność linii Maximum net load capacity Moc Power Maksymalna liczba opraw Maximum number of fittings 3 a 650 W 20 4 a 870 W 20 6 a 1300 W 20 Obudowa Housing Wykonana jest z szarej blachy stalowej Made of gray steel sheet Wpust kablowy Cable entry Od góry (obudowa 900 mm również na dole) From the top (900 mm housing also from the bottom) Akumulator Rechargeable battery Bezobsługowe akumulatory kwasowoołowiowe, żywotność lat Lead-acid maintenance-free rechargeable batteries; lifespan years Obwody wyjściowe Exit circuits Do 96 obwodów wyjściowych z dowolnie programowalnym trybem pracy Up to 96 exit circuits with userprogrammed working mode Opcje Options wbudowana drukarka panel zewnętrzny mct-12 moduły do monitoringu opraw podstawka pod cb szyba ochronna z kluczem built-in printer mct-12 external panel modules for fittings monitoring pedestal for cb safety glass with key Klasa izolacji Power supply Zasilanie Power supply Napięcie nominalne Nominal voltage I v ac 50 hz 216 v dc Wymiary Dimensions Akumulatory na zewnątrz mm lub Akumulatory do 45 ah wewnątrz obudowy mm With external rechargeable batteries mm or With rechargeable batteries up to 45 ah inside the housing mm System features conformity with standards en 50171, en and din vde 0108 system constructed with modules combi versions and versions with separate accumulators battery daily and annual tests controlled by microprocessor user-programmed operation mode of each circuit mixed operation mode of fittings on one circuit up to 20 fittings on one circuit monitoring of circuits and fittings possibility of connecting substation failed tests information storage large highlighted lcd screen easy, intuitive configuration adaptative circuit current control cc/cv rechargeable battery charging prolonging their life monitoring of cables isolation condition printer connection port possibility of connecting up to 96 circuits unauthorized access protection possibility of manual change of module address possibility of different configuration of each line embedded www server ethernet network connection possibility quick report printer Katalog 2012 Systems of emergency and evacuation lighting 91

92 Powertech a a c b d podrozdzielnia subdistybutor f e e h podrozdzielnia subdistybutor podstacja substation g d b c a a c b d a a a a g podrozdzielnia subdistybutor f h panel kontrolny control panel komputer pc pc computer panel kontrolny control panel g podstacja substation d b c a a c b d podrozdzielnia subdistybutor a a a a podrozdzielnia subdistybutor a Końcowe kable zasilające oprawy oświetleniowe (dla pojedynczego obwodu 1 linia = maks. 12 (20) lamp). Przewody przecinające sekcję należy wykonać zgodnie ze specyfikacją, przy czym minimalny przekrój nie powinien być mniejszy niż 3 1,5 mm > typu nym (ydy). Rozwiązanie to stosuje się, gdy odbiornik i stacja centralnego zasilania znajdują się w tej samej strefie pożarowej. W przeciwnym razie należy stosować przewód typu nhxh e30 (e90)* End wiring powering lighting fittings (for single circuit, 1 line = max. 12 (20) lamps). Wires crossing the section should be manufactured according to specification, while the minimum cross-section should not be less than 3 1,5 mm > nym (ydy) type. This solution is used if the receiver and central power station are situated in the same fire zone. Otherwise nhxh e30 (e90) wire type should be used* e f g Kabel bateryjny zasilający podstację typu nhxh e30 (e90)* (zasilanie z baterii = 2 pole) 2... mm² e30 Battery cable type nhxh e30 (e90)*, powering the substation type nhxh e30 (e90)* (battery power = 2 field) 2... mm² e30 Kabel komunikacyjny typu 3 1,5 mm² e30 (do wymiany danych z podstacją) Communications cable, type 3 1,5 mm² E30 (for data exchange with substation) Kabel komunikacyjny typu j-y (st) y ,8 mm² (do podłączenia i wymiany danych z panelem kontrolnym) Communications cable type j-y (st) y ,8 mm² (for connecting the control panel and data exchange) b Kabel głównego zasilania podrozdzielni systemu centralnego zasilania typu nhxh e30 (e90)* zasilający podrozdzielnię (zasilanie z sieci dla 1 f = 3 pole, dla 3 f = 5 pole) Main power cable of central power system subswitching station nhxh e30 (e90), powering the subswitching station (network power for 1 f = 3 field, for 3 f = 5 field) h Główny kabel zasilania 1-fazowego lub 3-fazowego z rozdzielni głównej (przekrój jest zależny od mocy odbiorników i centralnej baterii) Main 1-phase or 3-phase power cable from main switching station (cross-section depends on power of receivers and central battery) c d Kabel bateryjny typu nhxh e30 (e90)* zasilający podrozdzielnię typu nhxh e30 (e90)* (zasilanie z baterii = 2 pole) Battery cable type nhxh e30 (e90)*, powering the subswitch station type nhxh e30 (e90)* (battery power = 2 field) Kabel komunikacyjny typu skrętka kat. 5 (do wymiany danych z podrozdzielnią) Twisted-pair communications cable, category 5 (for data exchange with subswitch station) * Przewód nhxh jest stosowany ze względu na niepalność. Należy stosować zgodnie z wymaganiami obowiązującymi na danym obszarze. The nhxh wire is used because it is not flammable. Use with accordance to local requirements. Systemy oświetlenia awaryjnego i ewakuacyjnego

93 mled 400 Moduł adresowalny przeznaczony do źródeł led o mocy do 5w. Umożliwia wstawienie czterech różnych napięć wyjściowych 3.3v, 5v,12v lub 24v oraz ograniczenie prądu do 150ma lub 300ma. Adres oraz funkcję modułu należy ustawić zgodnie ze specyfikacją obiektu. Kompatybilność z vde Do stosowania w oprawach przeznaczonych do pracy ciągłej, tylko awaryjnej lub mieszanej. Addressable module designed for LED sources with power up to 3,6w. It is possible set-up four different output voltages 3.3v, 5v,12v or 24v and limit of current to 150ma or 300ma. The address and module function should be set according to object specification. For the use in devices according to vde To be used in fittings designed for continuous or only emergency operation or mixed operation. lma01 Moduł elektroniczny przeznaczony do współpracy z systemem centralnego zasilania powertech, stosowany w systemach z monitoringiem obwodów, w przypadku opraw pracujących w trybie sieciowo-awaryjnym. Maksymalne obciążenie modułu wynosi 2 a. Electronic module designed to cooperate with central power supply powertech, used in systems with circuit monitoring in case of fittings operating in lighting-emergency mode. Maximum module load is 2 a. dcblu4 Moduł adresowalny do współpracy z systemem centralnego zasilania Powertech, z monitorowaniem opraw oświetleniowych 0,5 150 va. Adres oraz funkcję modułu należy ustawić zgodnie ze specyfikacją obiektu. Kompatybilność z vde Do stosowania w oprawach przeznaczonych do pracy ciągłej lub tylko awaryjnej. Addressable module for cooperation with central power supply powertech for monitoring lighting fittings from 0,5 to 150 va. The address and module function should be set according to object specification. For the use in devices according to vde To be used in fittings designed for continuous operation or only emergency operation. mu05 Moduł adresowalny do współpracy z systemem centralnego zasilania Powertech, z monitoringiem opraw oświetleniowych 0,5 200 va. Adres oraz funkcję modułu należy ustawić zgodnie ze specyfikacją obiektu. Kompatybilność z vde Do stosowania w oprawach przeznaczonych do pracy ciągłej, tylko awaryjnej lub mieszanej. Współpracuje ze statecznikami ściemnianymi. Addressable module for cooperation with central power supply powertech for monitoring lighting fittings from 0,5 to 150 va. The address and module function should be set according to object specification. For the use in devices according to vde To be used in fittings designed for continuous or only emergency operation or mixed operation. Compatible with dimming ballasts. mlu400 i mt400 Moduł adresowalny zintegrowany ze statecznikiem do lamp fluorescencyjnych 4 14w (t5-4, 6, 8 w, Compact 5, 7, 9, 11, 13w). Adres oraz funkcję modułu należy ustawić zgodnie ze specyfikacją obiektu. Kompatybilność z vde Do stosowania w oprawach przeznaczonych do pracy ciągłej, tylko awaryjnej lub mieszanej. Addressable module integrated with ballast for fluorescent lamps 4 14w (t5-4, 6, 8w, Compact 5, 7, 9, 11, 13w). The address and module function should be set according to object specification. For the use in devices according to vde To be used in fittings designed for continuous or only emergency operation or mixed operation. Katalog 2012 Systems of emergency and evacuation lighting 93

94 Wartości strumieni świetlnych (BLF) Luminous flux values (BLF) Tabela wartości strumienia świetlnego dla fluorescencyjnych źródeł światła zasilanych z zestawu awaryjnego oświetlenia Vip st...ie, Vip st2, Vip cold, Vip pro, Vip pro at, Vip pro data (blf) w procentach. / Table of luminous flux values for fluorescent light sources supplied by emergency kits Vip st...ie, Vip st2, Vip cold, Vip pro, Vip pro at, Vip pro data (blf) in % Typ świetlówki (trzonek) Fluorescent type (lamp holder) Moc świetlówki Fluorescent power Vip st 36ie Vip st2 36 Vip st 58 ie Vip st2 58 Vip pro 58i at Vip pro 58i data Vip pro 80i Vip pro 80i at Vip pro 80i data 18w 9,00% 10,00% 19,00% 30w 9,00% 10,00% 16,00% t8 (g13) 36w 8,00% 9,00% 14,00% 58w 6,00% 8,00% 70w 7,00% 4w 28,00% 32,00% 42,00% 6w 23,00% 26,00% 38,00% 8w 21,00% 22,00% 33,00% 13w 18,00% 19,00% 28,00% 14w 17,00% 18,00% 25,00% 21w 15,00% 21,00% t5 (g5) 24w 12,00% 20,00% 28w 15,00% 35w 10,00% 39w 10,00% 49w 8,00% 54w 6,00% 80w 6,00% 5w 26,00% 27,00% 38,00% pl-s (2g7) 7w 22,00% 22,00% 33,00% 9w 19,00% 19,00% 28,00% 11w 21,00% 21,00% 30,00% 18w 10,00% 11,00% 15,00% 24w 12,00% 11,00% 16,00% pl-l (2g11) 36w 8,00% 9,00% 12,00% 40w 7,00% 9,00% 55w 9,00% 16w 14,00% 15,00% 24,00% pl-q (gr10q) 28w 10,00% 12,00% 38w 7,00% 8,00% 10w 17,00% 18,00% 26,00% pl-c (g24q) 13w 16,00% 17,00% 24,00% 18w 14,00% 16,00% 19,00% 26w 10,00% 13,00% 15,00% 13w 17,00% 18,00% 22,00% 18w 15,00% 16,00% 20,00% pl-t (g24q) 26w 13,00% 15,00% 32w 9,00% 13,00% 42w 8,00% 57w 6,00%

95 Pakiety Akumulatorowe Ni-Cd Battery Packs Ni-Cd Główne zalety Main advantage Dobra wydajność w wysokich temperaturach, możliwość ciągłego ładowania, długi czas przechowywania bez ładowania. Good charge efficiency at high temperatures, permanent charge, good storage retention. Typ Type Długość (mm) Lenght (mm) Obwód (mm) Diameter (mm) Akumulatory 1000 Ni-Cd / Battery Pack 1000 Ni-Cd (AA) Waga (kg) Weight (kg) Ni-Cd HT 3,6 V, 1000 mah (3 x AA) ,075 Ni-Cd HT 4,8 V, 1000 mah (4 x AA) ,10 Ni-Cd HT 6,0 V, 1000 mah (5 x AA) ,30 Akumulatory 1500 Ni-Cd / Battery Pack 1500 Ni-Cd (Sc) Ni-Cd HT 3,6 V, 1500 mah (3 x Sc) ,15 Ni-Cd HT 4,8 V, 1500 mah (4 x Sc) ,25 Ni-Cd HT 6,0 V, 1500 mah (5 x Sc) ,35 Akumulatory 2500 Ni-Cd / Battery Pack 2500 Ni-Cd (C) Ni-Cd HT 3,6 V, 2500 mah (3 x C) ,20 Ni-Cd HT 4,8 V, 2500 mah (4 xc) ,30 Ni-Cd HT 6,0 V, 2500 mah (5 x C) ,40 Akumulatory 4000 Ni-Cd / Battery Pack 4000 Ni-Cd (D) Ni-Cd HT 3,6 V, 4000 mah (3 x D) 181,5 33 0,40 Ni-Cd HT 4,8 V, 4000 mah (4 x D) ,50 Ni-Cd HT 6,0 V, 4000 mah (5 x D) 302,5 33 0,60 Napięcie nominalne ogniwa Nominal voltage of unit cell 1.2 V Zakres temp. pracy Temp. range +10 C to + 50 C Typowa pojemność* Nominal capacity AA Sc C D 1000 (mah) 1500 (mah) 2500 (mah) 4000 (mah) Parametry ładowania i rozładowania The parameters of charging and discharging Standardowe Standard Szybkie Rapid Ładowanie Charge 0,1C (16 h) 0,5C (2,6 h max.) Ciągłe Pernament 0,05C Rozładowanie Discharge Standardowe Standard 0,2 C 1,0 V / ogniwo cell Oznaczenie IEC IEC designation KRMT 23/43 Przechowywanie** Storage Zalecana Recommended Okres Period 6 miesięcy 6 months 1 miesiąc 1 month 1 tydzień 1 week Zakres temperatury Temerature range C C C Certyfikat CE Certificate * Rozładowanie prądem 0,2C 1,0V / ogniwo Discharge current 0,2C 1,0V / cell ** Zalecamy aby pakiet akumulatorowy był ładowany i rozładowany przynajmniej raz na 6 miesięcy We recommend that battery pack was charge and discharge at least once every 6 months Katalog

96 Piktogramy / Pictograms Piktogramy (zgodne z normą PN-N ) do opraw oświetlenia ewakuacyjnego Pictograms (acc. to the PN-N standard) for evacuation lighting fittings TMP 1 TMP 8 TMP 15 TMP 2 TMP 9 TMP 16 TMP 3 TMP 10 TMP 17 TMP 4 TMP 11 TMP 18 TMP 5 TMP 12 TMP 19 TMP 6 TMP 13 TMP 20 TMP 7 TMP 14 Typ oprawy Type of fittings Wymiary piktogramu Dimensions of the pictogram Widoczność Visibility Rino z 120mm x 120mm 20 itech z 170mm x 170mm 30 Apollo p 290mm x 140mm 28 Apollo z 290mm x 140mm 28 Vulcan z 290mm x 140mm 28 Pluton p 290mm x 140mm 28 Pluton z 290mm x 140mm 28 Glass deluxe 329mm x 170mm 30 Mars 300mm x 100mm 20 Venus 300mm x 100mm 20 Smart mm x 160mm 32 Victoria mm x 160mm 32

97 Waga produktu (kg) Product weight (kg) Waga Typ ST AT DATA CB PLUTON P 3L/1 1,3 1,3 1,3 Typ Waga ST AT DATA CB PLUTON P 3L/2 1,3 1,3 1,3 PLUTON P L/CB 1,1 BOA 1L/1/3W 0,5 0,5 0,5 BOA 3L/1/3W 0,5 0,5 0,5 BOA L/CB/3W 0,1 BOA 1L/1/3W COR 0,6 0,6 0,6 BOA 3L/1/3W COR 0,6 0,6 0,6 BOA L/CB/3W COR 0,2 RINO 1L/1/3W/R(Q) 1,0 1,0 1,0 RINO 3L/1/3W/R(Q) 1,0 1,0 1,0 RINO L/CB/3W/R(Q) 0,6 RINO 1L/1/9W/R(Q) 1,0 1,0 1,0 RINO 3L/1/9W/R(Q) 1,0 1,0 1,0 RINO L/CB/9W/R(Q) 0,6 RINO 1L/1/3W COR/R(Q) 0,7 0,7 0,7 RINO 3L/1/3W COR/R(Q) 0,7 0,7 0,7 RINO L/CB/3W COR/R(Q) 0,3 RINO Z 3L/1/R(Q) 1,3 1,3 1,3 RINO Z 3L/2/R(Q) 1,3 1,3 1,3 RINO Z L/CB/R(Q) 1,1 itech 1L/1/3W/N(P) 0,6 0,6 0,6 itech 3L/1/3W/N(P) 0,6 0,6 0,6 itech L/CB/3W/N(P) 0,4 itech 1L/1/9W/N(P) 0,6 0,6 0,6 itech 3L/1/9W/N(P) 0,6 0,6 0,6 itech L/CB/9W/N(P) 0,4 itech 1L/1/3W COR/N(P) 0,7 0,7 0,7 itech 3L/1/3W COR/N(P) 0,7 0,7 0,7 itech L/CB/3W COR/N(P) 0,5 itech 1L/1/9W COR/N(P) 0,7 0,7 0,7 itech 3L/1/9W COR/N(P) 0,7 0,7 0,7 itech L/CB/9W COR/N(P) - 0,5 itech Z 3L/1/N(P) 0,9 0,9 0,9 itech Z 3L/2/N(P) 0,9 0,9 0,9 itech Z L/CB/N(P) 0,7 APOLLO 3L/1 0,7 0,7 0,7 APOLLO 3L/2 0,7 0,7 0,7 APOLLO L/CB 0,5 APOLLO P 3L/1 1,2 1,2 1,2 APOLLO P 3L/2 1,2 1,2 1,2 APOLLO P L/CB 1,0 APOLLO Z 3L/1 1,3 1,3 1,3 APOLLO Z 3L/2 1,3 1,3 1,3 APOLLO Z L/CB 1,1 VULCAN 3L/1 0,8 0,8 0,8 VULCAN 3L/2 0,8 0,8 0,8 VULCAN L/CB 0,6 VULCAN P 3L/1 1,3 1,3 1,3 VULCAN P 3L/2 1,3 1,3 1,3 PLUTON Z 3L/1 1,4 1,4 1,4 PLUTON Z 3L/2 1,4 1,4 1,4 PLUTON Z L/CB 1,2 GLASS DELUXE 3L/1 1,6 1,6 1,6 GLASS DELUXE 3L/2 1,6 1,6 1,6 GLASS DELUXE L/CB 1,4 MARS 308/1 1,3 1,4 1,4 MARS 308/2 1,3 1,4 1,4 MARS 8/CB 1,1 MARS 3L/1 1,6 1,6 1,6 MARS 3L/2 1,6 1,6 1,6 MARS L/CB 1,4 VENUS 308/1 1,7 1,8 1,8 VENUS 308/2 1,6 1,8 1,8 VENUS 8/CB 1,4 VENUS 3L/1 1,7 1,7 1,7 VENUS 3L/2 1,7 1,7 1,7 VENUS L/CB SMART /1 1,0 1 1 SMART /1 1,2 1,2 1,2 SMART /1 1,2 1,2 1,2 SMART /1 1,4 1,3 1,3 SMART /2 1,1 1 1 SMART /2 1,2 1,2 1,2 SMART /2 1,3 1,2 1,2 SMART /2 1,4 1,3 1,3 SMART 44 8/CB 1,0 SMART 44 11/CB 1,1 SMART 44 3L/1 1,1 1,1 1,1 SMART 44 3L/2 1,1 1,1 1,1 SMART 44 L/CB 0,8 VICTORIA /1 1,2 1,3 1,3 VICTORIA /1 1,4 1,5 1,5 VICTORIA /1 1,4 1,4 1,4 VICTORIA /1 1,6 1,8 1,8 VICTORIA /2 1,2 1,3 1,3 VICTORIA /2 1,4 1,5 1,5 VICTORIA /2 1,4 1,4 1,4 VICTORIA /2 1,6 1,8 1,8 VICTORIA 44 8/CB 1,0 VICTORIA 44 11/CB 1,1 VICTORIA 44 3L/1 1,4 1,4 1,4 VICTORIA 44 3L/2 1,4 1,4 1,4 VICTORIA 44 L/CB 1,1 WAWEL 1x36/tNM/ 2,1/2,2 2,2/2,3 2,2/2,3 1,7 WAWEL 2x36/tNM/ 3,0/3,1 3,1/3,2 3,1/3,2 2,6 WAWEL 2x58/tNM/ 3,5/3,6 3,6/3,7 3,6/3,7 3,1 VULCAN P L/CB 1,1 VULCAN Z 3L/1 1,4 1,4 1,4 VULCAN Z 3L/2 1,4 1,4 1,4 VULCAN Z L/CB 1,2 WAWEL 1x36/tNM/ 2,1/2,2 2,2/2,3 2,2/2,3 1,7 WAWEL 2x36/tNM/ 3,0/3,1 3,1/3,2 3,1/3,2 2,6 WAWEL 2x58/tNM/ 3,5/3,6 3,6/3,7 3,6/3,7 3,1 CIRCLE 1x18/tNM/ 1,6/1,7 1,7/1,8 1,7/1,8 1,3 Katalog 2012 PLUTON 3L/1 0,8 0,8 0,8 PLUTON 3L/2 0,8 0,8 0,8 PLUTON L/CB 0,6 CIRCLE 2x18/tNM/ 1,7/1,8 1,8/1,9 1,8/1,9 1,5 CIRCLE 1x26/tNM/ 1,6/1,7 1,7/1,8 1,7/1,8 1,3 CIRCLE 2x26/tNM/ 1,7/1,8 1,8/1,9 1,8/1,9 1,5 97

98 Rozmieszczenie opraw / Spacing fixture Samodzielne oprawy Self Contained Fittings Droga ewakuacyjna szerokość 2m, 1 lux min Escape route 2m wide 1 lux min Strefa Otwarta (anti-panic) 0,5 lux min Open (anti-panic) area 0,5 lux min Typ Type Wysokość montażu Mounting height (m) Maksymalna wartość lux* The maximum value of lux* L1 L2 L1 L2 L3 2,50 6,58 3,00 8,00 3,50 8,50 8,50 3,00 4,53 3,00 8,00 3,50 9,00 9,00 st/at/data 4,00 2,56 3,50 9,00 4,00 9,50 9,50 5,00 1,64 3,50 9,00 4,00 11,50 11,50 6,00 1,13 3,00 8,50 4,00 11,50 11,50 BOA 3W 7,00 0,83 3,00 7,50 4,00 11,00 11,00 2,50 6,58 3,00 8,00 3,50 8,50 8,50 3,00 4,53 3,00 8,00 3,50 9,00 9,00 cb 4,00 2,56 3,50 9,00 4,00 9,50 9,50 5,00 1,64 3,50 9,00 4,00 11,50 11,50 6,00 1,13 3,00 8,50 4,00 11,50 11,50 7,00 0,83 3,00 7,50 4,00 11,00 11,00 2,50 29,00 4,00 10,00 3,00 20,00 4,50 11,00 st/at/data 4,00 6,11 5,00 12,00 5,00 7,11 5,50 13,00 6,00 4,94 6,00 14,00 BOA COR 3W 7,00 3,63 6,50 15,00 2,50 29,00 4,00 10,00 3, , 0 0 4, , 0 0 cb 4, 0 0 6, 1 1 5, , 0 0 5, 0 0 7, 1 1 5, , 0 0 6, 0 0 4,9 4 6, , 0 0 7, 0 0 3, 6 3 6, , 0 0 2,50 6,58 3,00 8,00 3,50 8,50 8,50 3,00 4,53 3,00 8,00 3,50 9,00 9,00 st/at/data 4,00 2,56 3,50 9,00 4,00 9,50 9,50 5,00 1,64 3,50 9,00 4,00 11,50 11,50 6,00 1,13 3,00 8,50 4,00 11,50 11,50 RINO 3W 7,00 0,83 3,00 7,50 4,00 11,00 11,00 2,50 6,58 3,00 8,00 3,50 8,50 8,50 3,00 4,53 3,00 8,00 3,50 9,00 9,00 cb 4,00 2,56 3,50 9,00 4,00 9,50 9,50 5,00 1,64 3,50 9,00 4,00 11,50 11,50 6,00 1,13 3,00 8,50 4,00 11,50 11,50 7,00 0,83 3,00 7,50 4,00 11,00 11,00 * mierzona dla pojedynczej oprawy jedna świetlówka podczas pracy awaryjnej. * measured for a single fitting - one fluorescent lamp in emergency operation Przedstawione obliczenia mają charakter poglądowy. Podczas projektowania zaleca się przeprowadzenie indywidualnych symulacji. Symulacja przeprowadzona dla współczynników odbicia: sufit 70%, ściany 50%, podłoga 20% Presented calculations are illustrative. In the process of design, individual simulations are highly suggested. Simulation performed for refractive indices: ceiling 70%, walls 50%, floor 20%

99 Samodzielne oprawy Self Contained Fittings Droga ewakuacyjna szerokość 2m, 1 lux min Escape route 2m wide 1 lux min Strefa Otwarta (anti-panic) 0,5 lux min Open (anti-panic) area 0,5 lux min Typ Type Wysokość montażu Mounting height (m) Maksymalna wartość lux* The maximum value of lux* L1 L2 L1 L2 L3 2,50 29,00 4,00 10,00 3,00 20,00 4,50 11,00 st/at/data 4,00 6,11 5,00 12,00 5,00 7,11 5,50 13,00 6,00 4,94 6,00 14,00 RINO COR 3W 7,00 3,63 6,50 15,00 2,50 29,00 4,00 10,00 3, , 0 0 4, , 0 0 cb 4, 0 0 6, 1 1 5, , 0 0 5, 0 0 7, 1 1 5, , 0 0 6, 0 0 4,9 4 6, , 0 0 7, 0 0 3, 6 3 6, , 0 0 2,50 17,00 4,00 10,00 3,50 10,00 10,00 3,00 12,00 4,50 11,00 4,00 11,50 11,50 4,00 6,51 5,25 13,00 4,00 12,50 12,50 st/at/data 5,00 4,17 5,25 13,50 5,00 14,00 14,00 6,00 2,88 5,00 14,00 6,00 15,50 15,50 7,00 2,12 5,00 14,00 5,00 16,00 16,00 8,00 1,62 4,50 14,00 5,00 17,00 17,00 RINO 9W 10,00 1,04 3,50 11,00 5,00 17,00 17,00 2,50 17,00 4,00 10,00 3,50 10,00 10,00 3,00 12,00 4,50 11,00 4,00 11,50 11,50 4,00 6,51 5,25 13,00 4,00 12,50 12,50 cb 5,00 4,17 5,25 13,50 5,00 14,00 14,00 6,00 2,88 5,00 14,00 6,00 15,50 15,50 7,00 2,12 5,00 14,00 5,00 16,00 16,00 8,00 1,62 4,50 14,00 5,00 17,00 17,00 10,00 1,04 3,50 11,00 5,00 17,00 17,00 2,50 6,58 3,00 8,00 3,50 8,50 8,50 3,00 4,53 3,00 8,00 3,50 9,00 9,00 st/at/data 4,00 2,56 3,50 9,00 4,00 9,50 9,50 5,00 1,64 3,50 9,00 4,00 11,50 11,50 6,00 1,13 3,00 8,50 4,00 11,50 11,50 itech 3W 7,00 0,83 3,00 7,50 4,00 11,00 11,00 2,50 6,58 3,00 8,00 3,50 8,50 8,50 3,00 4,53 3,00 8,00 3,50 9,00 9,00 cb 4,00 2,56 3,50 9,00 4,00 9,50 9,50 5,00 1,64 3,50 9,00 4,00 11,50 11,50 6,00 1,13 3,00 8,50 4,00 11,50 11,50 7,00 0,83 3,00 7,50 4,00 11,00 11,00 * mierzona dla pojedynczej oprawy jedna świetlówka podczas pracy awaryjnej. * measured for a single fitting - one fluorescent lamp in emergency operation Przedstawione obliczenia mają charakter poglądowy. Podczas projektowania zaleca się przeprowadzenie indywidualnych symulacji. Symulacja przeprowadzona dla współczynników odbicia: sufit 70%, ściany 50%, podłoga 20% Presented calculations are illustrative. In the process of design, individual simulations are highly suggested. Simulation performed for refractive indices: ceiling 70%, walls 50%, floor 20% Katalog

100 Rozmieszczenie opraw / Spacing fixture Samodzielne oprawy Self Contained Fittings Droga ewakuacyjna szerokość 2m, 1 lux min Escape route 2m wide 1 lux min Strefa Otwarta (anti-panic) 0,5 lux min Open (anti-panic) area 0,5 lux min Typ Type Wysokość montażu Mounting height (m) Maksymalna wartość lux* The maximum value of lux* L1 L2 L1 L2 L3 2,50 29,00 4,00 10,00 3,00 20,00 4,50 11,00 st/at/data 4,00 6,11 5,00 12,00 5,00 7,11 5,50 13,00 6,00 4,94 6,00 14,00 itech COR 3W 7,00 3,63 6,50 15,00 2,50 29,00 4,00 10,00 3, , 0 0 4, , 0 0 cb 4, 0 0 6, 1 1 5, , 0 0 5, 0 0 7, 1 1 5, , 0 0 6, 0 0 4,9 4 6, , 0 0 7, 0 0 3, 6 3 6, , 0 0 2,50 17,00 4,00 10,00 3,50 10,00 10,00 3,00 12,00 4,50 11,00 4,00 11,50 11,50 4,00 6,51 5,25 13,00 4,00 12,50 12,50 st/at/data 5,00 4,17 5,25 13,50 5,00 14,00 14,00 6,00 2,88 5,00 14,00 6,00 15,50 15,50 7,00 2,12 5,00 14,00 5,00 16,00 16,00 8,00 1,62 4,50 14,00 5,00 17,00 17,00 itech 9W 10,00 1,04 3,50 11,00 5,00 17,00 17,00 2,50 17,00 4,00 10,00 3,50 10,00 10,00 3,00 12,00 4,50 11,00 4,00 11,50 11,50 4,00 6,51 5,25 13,00 4,00 12,50 12,50 cb 5,00 4,17 5,25 13,50 5,00 14,00 14,00 6,00 2,88 5,00 14,00 6,00 15,50 15,50 7,00 2,12 5,00 14,00 5,00 16,00 16,00 8,00 1,62 4,50 14,00 5,00 17,00 17,00 10,00 1,04 3,50 11,00 5,00 17,00 17,00 APOLLO 22 LED st/at/data 2,50 3,16 2,00 5,00 3,00 7,50 5,00 3,00 2,18 2,00 5,00 3,00 7,50 5,00 4,00 1,22 2,00 5,00 3,00 7,50 5,00 5,00 0,78 2,00 5,00 3,00 7,50 5,00 2,50 3,16 2,00 5,00 3,00 7,50 5,00 cb 3,00 2,18 2,00 5,00 3,00 7,50 5,00 4,00 1,22 2,00 5,00 3,00 7,50 5,00 5,00 0,78 2,00 5,00 3,00 7,50 5,00 * mierzona dla pojedynczej oprawy jedna świetlówka podczas pracy awaryjnej. * measured for a single fitting - one fluorescent lamp in emergency operation Przedstawione obliczenia mają charakter poglądowy. Podczas projektowania zaleca się przeprowadzenie indywidualnych symulacji. Symulacja przeprowadzona dla współczynników odbicia: sufit 70%, ściany 50%, podłoga 20% Presented calculations are illustrative. In the process of design, individual simulations are highly suggested. Simulation performed for refractive indices: ceiling 70%, walls 50%, floor 20%

101 Samodzielne oprawy Self Contained Fittings Droga ewakuacyjna szerokość 2m, 1 lux min Escape route 2m wide 1 lux min Strefa Otwarta (anti-panic) 0,5 lux min Open (anti-panic) area 0,5 lux min Typ Type Wysokość montażu Mounting height (m) Maksymalna wartość lux* The maximum value of lux* VULCAN 22 LED st/at/data L1 L2 L1 L2 L3 2,50 3,16 2,00 5,00 3,00 7,50 5,00 3,00 2,18 2,00 5,00 3,00 7,50 5,00 4,00 1,22 2,00 5,00 3,00 7,50 5,00 5,00 0,78 2,00 5,00 3,00 7,50 5,00 2,50 3,16 2,00 5,00 3,00 7,50 5,00 cb 3,00 2,18 2,00 5,00 3,00 7,50 5,00 4,00 1,22 2,00 5,00 3,00 7,50 5,00 5,00 0,78 2,00 5,00 3,00 7,50 5,00 PLUTON 22 LED st/at/data 2,50 3,16 2,00 5,00 3,00 7,50 5,00 3,00 2,18 2,00 5,00 3,00 7,50 5,00 4,00 1,22 2,00 5,00 3,00 7,50 5,00 5,00 0,78 2,00 5,00 3,00 7,50 5,00 2,50 3,16 2,00 5,00 3,00 7,50 5,00 cb 3,00 2,18 2,00 5,00 3,00 7,50 5,00 4,00 1,22 2,00 5,00 3,00 7,50 5,00 5,00 0,78 2,00 5,00 3,00 7,50 5,00 MARS 8W st/at/data 2,50 1,79 2,00 4,50 3,00 6,00 6,50 3,00 1,24 2,00 4,50 3,00 6,00 6,50 4,00 0,69 2,00 3,70 3,00 6,00 6,50 5,00 0,44 2,00 3,00 3,00 6,00 6,50 2,50 8,14 4,00 7,50 5,00 10,00 10,00 cb 3,00 5,63 4,00 7,50 5,00 10,00 10,00 4,00 3,14 4,00 7,50 5,00 10,00 10,00 5,00 2,01 4,00 7,50 5,00 10,00 10,00 SMART 44 st/at/data 2,50 2,40 2,00 5,00 3,00 6,00 6,50 3,00 1,66 2,00 5,00 3,00 6,00 6,50 4,00 0,93 2,00 4,20 4,00 7,50 6,50 5,00 0,59 2,00 3,50 4,00 7,50 6,50 2,50 11,00 4,00 7,50 5,00 10,00 10,00 cb 3,00 7,56 4,00 7,50 5,00 10,00 10,00 4,00 4,23 5,00 10,00 5,00 10,00 10,00 5,00 2,70 5,00 10,00 5,00 10,00 10,00 * mierzona dla pojedynczej oprawy jedna świetlówka podczas pracy awaryjnej. * measured for a single fitting - one fluorescent lamp in emergency operation Przedstawione obliczenia mają charakter poglądowy. Podczas projektowania zaleca się przeprowadzenie indywidualnych symulacji. Symulacja przeprowadzona dla współczynników odbicia: sufit 70%, ściany 50%, podłoga 20% Presented calculations are illustrative. In the process of design, individual simulations are highly suggested. Simulation performed for refractive indices: ceiling 70%, walls 50%, floor 20% Katalog

102 Rozmieszczenie opraw / Spacing fixture Samodzielne oprawy Self Contained Fittings Droga ewakuacyjna szerokość 2m, 1 lux min Escape route 2m wide 1 lux min Strefa Otwarta (anti-panic) 0,5 lux min Open (anti-panic) area 0,5 lux min Typ Type Wysokość montażu Mounting height (m) Maksymalna wartość lux* The maximum value of lux* WAWEL 1x18W WAWEL 2x18W st/at/data L1 L2 L1 L2 L3 2,50 2,39 2,00 5,00 3,00 6,00 5,00 3,00 1,65 2,00 5,00 3,00 6,00 5,00 4,00 0,93 2,00 4,20 3,00 6,00 5,00 5,00 0,59 1,50 3,30 3,00 6,00 5,00 2,50 27,00 5,00 10,00 5,00 10,00 10,00 cb 3,00 18,00 5,00 10,00 5,00 10,00 10,00 4,00 10,00 5,00 10,00 7,00 15,00 10,00 5,00 6,67 5,00 10,00 7,00 15,00 10,00 2,50 5,10 2,00 5,00 3,00 6,00 5,00 3,00 3,56 2,00 5,00 3,00 6,00 5,00 4,00 2,02 2,00 5,00 3,00 6,00 5,00 st/at/data 5,00 1,29 2,00 3,70 3,00 6,00 5,00 6,00 0,90 1,50 3,00 3,00 6,00 4,00 7,00 0,66 3,00 6,00 4,00 WAWEL 1x36W WAWEL 2x36W 8,00 0,50 3,00 6,00 4,00 10,00 0,32 3,00 6,00 3,00 2,50 64,00 5,00 10,00 8,00 15,00 20,00 3,00 45,00 7,00 15,00 8,00 15,00 20,00 4,00 25,00 7,00 15,00 8,00 15,00 20,00 cb 5,00 16,00 7,00 15,00 8,00 15,00 20,00 6,00 11,00 7,00 15,00 8,00 15,00 20,00 7,00 8,24 7,00 15,00 8,00 15,00 20,00 8,00 6,31 7,00 15,00 8,00 15,00 20,00 10,00 4,03 7,00 15,00 8,00 15,00 20,00 2,50 5,81 3,00 7,50 4,00 7,50 10,00 3,00 4,08 3,00 7,50 5,00 10,00 10,00 4,00 2,33 3,00 7,50 5,00 10,00 10,00 st/at/data 5,00 1,49 3,00 7,50 5,00 10,00 10,00 6,00 1,04 3,00 7,50 5,00 10,00 10,00 7,00 0,77 3,00 7,50 5,00 10,00 10,00 WAWEL 1x58W WAWEL 2x58W 8,00 0,59 2,00 5,00 5,00 10,00 10,00 10,00 0,38 5,00 10,00 10,00 2,50 97,00 7,00 15,00 7,00 15,00 20,00 3,00 68,00 7,00 15,00 7,00 15,00 20,00 4,00 39,00 7,00 15,00 7,00 15,00 20,00 cb 5,00 25,00 7,00 15,00 7,00 15,00 20,00 6,00 17,00 7,00 15,00 12,00 30,00 20,00 7,00 13,00 7,00 15,00 12,00 30,00 20,00 8,00 9,77 7,00 15,00 12,00 30,00 20,00 10,00 6,25 7,00 15,00 12,00 30,00 20,00 * mierzona dla pojedynczej oprawy jedna świetlówka podczas pracy awaryjnej. * measured for a single fitting - one fluorescent lamp in emergency operation Przedstawione obliczenia mają charakter poglądowy. Podczas projektowania zaleca się przeprowadzenie indywidualnych symulacji. Symulacja przeprowadzona dla współczynników odbicia: sufit 70%, ściany 50%, podłoga 20% Presented calculations are illustrative. In the process of design, individual simulations are highly suggested. Simulation performed for refractive indices: ceiling 70%, walls 50%, floor 20%

103 Samodzielne oprawy Self Contained Fittings Droga ewakuacyjna szerokość 2m, 1 lux min Escape route 2m wide 1 lux min Strefa Otwarta (anti-panic) 0,5 lux min Open (anti-panic) area 0,5 lux min Typ Type Wysokość montażu Mounting height (m) Maksymalna wartość lux* The maximum value of lux* CIRCLE 1x18W CIRCLE 2x18W st/at/data L1 L2 L1 L2 L3 2,50 4,92 3,00 6,00 4,00 7,50 6,50 3,00 3,44 3,00 6,00 4,00 7,50 6,50 4,00 1,94 3,00 6,00 4,00 7,50 6,50 5,00 1,24 3,00 6,00 5,00 10,00 6,50 2,50 35,00 5,00 10,00 5,00 10,00 10,00 cb 3,00 25,00 5,00 10,00 5,00 10,00 10,00 4,00 14,00 5,00 10,00 5,00 10,00 10,00 5,00 8,80 7,00 15,00 7,00 15,00 10,00 CIRCLE 1x26W CIRCLE 2x26W st/at/data 2,50 6,84 3,00 6,00 4,00 7,50 6,50 3,00 4,79 3,00 6,00 4,00 7,50 6,50 4,00 2,70 3,00 6,00 4,00 7,50 10,00 5,00 1,73 3,00 6,00 4,00 7,50 10,00 2,50 53,00 5,00 10,00 4,00 7,50 10,00 cb 3,00 37,00 5,00 10,00 5,00 10,00 10,00 4,00 21,00 7,00 15,00 7,00 15,00 10,00 5,00 13,00 7,00 15,00 7,00 15,00 10,00 CIRCLE 2x26W (mleczna szyba /milk glass) st/at/data 2,50 4,54 3,00 6,00 4,00 7,50 5,00 3,00 3,16 3,00 6,00 4,00 7,50 6,50 4,00 1,78 3,00 6,00 4,00 7,50 6,50 5,00 1,14 3,00 6,00 4,00 7,50 6,50 2,50 32,00 5,00 10,00 5,00 10,00 10,00 cb 3,00 23,00 5,00 10,00 5,00 10,00 10,00 4,00 13,00 5,00 10,00 5,00 10,00 10,00 5,00 7,14 7,00 15,00 5,00 10,00 10,00 * mierzona dla pojedynczej oprawy jedna świetlówka podczas pracy awaryjnej. * measured for a single fitting - one fluorescent lamp in emergency operation Przedstawione obliczenia mają charakter poglądowy. Podczas projektowania zaleca się przeprowadzenie indywidualnych symulacji. Symulacja przeprowadzona dla współczynników odbicia: sufit 70%, ściany 50%, podłoga 20% Presented calculations are illustrative. In the process of design, individual simulations are highly suggested. Simulation performed for refractive indices: ceiling 70%, walls 50%, floor 20% Katalog

104
