1 Only one way Oświetlenie awaryjne Emergency lighting Rzeczywista oferta może nieco różnić się od przedstawionej w katalogu. Niniejsza publikacja nie jest ofertą w rozumieniu kodeksu cywilnego. The actual offer may slightly differ from presented in the catalog. This publication is not an offer under the Articles of the Civil Code. tm technologie sp. z o.o. biuro@tmtechnologie.pl, Catalog / June 2011

2 Spis treści / Contents. O firmie / About company 12. Produkty / Products 12. Oprawy oświetlenia awaryjnego i ewakuacyjnego Emergency and evacuation lighting fittings 0. Zestawy awaryjnego zasilania oświetlenia Emergency lighting kits 6. Systemy oświetlenia awaryjnego i ewakuacyjnego Systems of emergency and evacuation lighting 78. Tabela wartości strumienia świetlnego (blf) Table of luminous flux values (blf) 79. Pakiety akumulatorowe Ni-Cd Battery Packs Ni-Cd 80. Tabela rozmieszczenia opraw oświetlenia awaryjnego Emergency lighting spacing tables 8. Tabela dostępnych piktogramów Table of available pictograms Catalog 2011 Katalog 2011

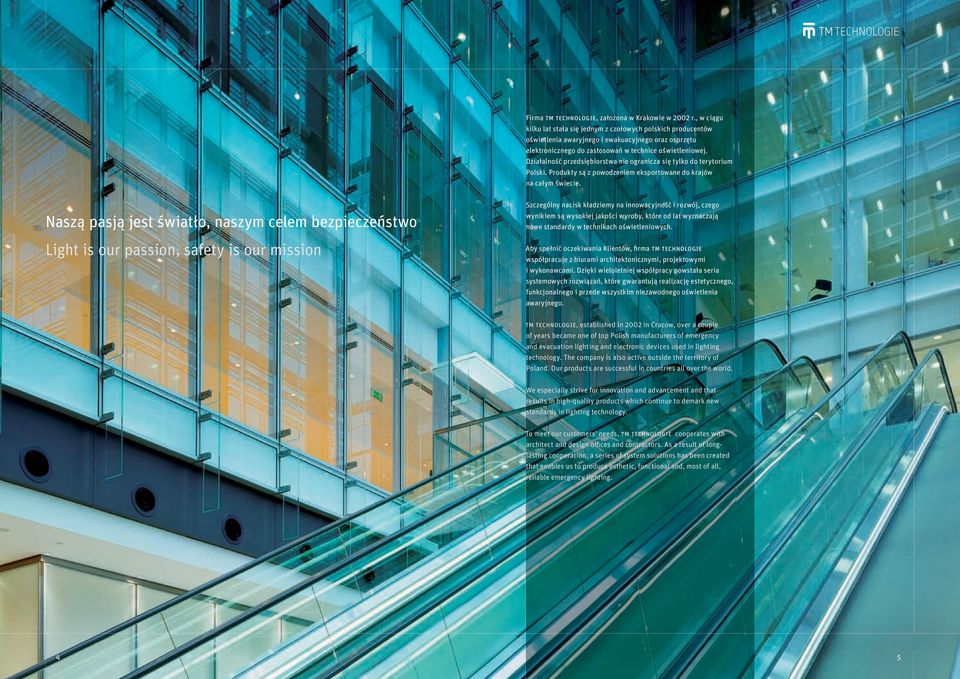

3 Firma tm technologie, założona w Krakowie w 2002 r., w ciągu kilku lat stała się jednym z czołowych polskich producentów oświetlenia awaryjnego i ewakuacyjnego oraz osprzętu elektronicznego do zastosowań w technice oświetleniowej. Działalność przedsiębiorstwa nie ogranicza się tylko do terytorium Polski. Produkty są z powodzeniem eksportowane do krajów na całym świecie. Naszą pasją jest światło, naszym celem bezpieczeństwo Light is our passion, safety is our mission Szczególny nacisk kładziemy na innowacyjność i rozwój, czego wynikiem są wysokiej jakości wyroby, które od lat wyznaczają nowe standardy w technikach oświetleniowych. Aby spełnić oczekiwania Klientów, firma tm technologie współpracuje z biurami architektonicznymi, projektowymi i wykonawcami. Dzięki wieloletniej współpracy powstała seria systemowych rozwiązań, które gwarantują realizację estetycznego, funkcjonalnego i przede wszystkim niezawodnego oświetlenia awaryjnego. tm technologie, established in 2002 in Cracow, over a couple of years became one of top Polish manufacturers of emergency and evacuation lighting and electronic devices used in lighting technology. The company is also active outside the territory of Poland. Our products are successful in countries all over the world. We especially strive for innovation and advancement and that results in high-quality products which continue to demark new standards in lighting technology. To meet our customers needs, tm technologie cooperates with architect and design offices and contractors. As a result of longlasting cooperation, a series of system solutions has been created that enables us to produce esthetic, functional and, most of all, reliable emergency lighting.

4 Innowacyjne produkty Niezwykle znaczącym wkładem do technik oświetleniowych było opracowanie przez inżynierów firmy tm technologie w 200 roku rewolucyjnego systemu monitoringu oświetlenia awaryjnego i ewakuacyjnego Data-s, stanowiącego alternatywę dla systemu centralnej baterii. Gwarantuje on większą kontrolę systemów rozproszonych, łatwość obsługi oraz doskonałe bezpieczeństwo w przypadku pożaru. Wykorzystanie technologii xxi wieku sprawia, że kolejne produkty z serii Data-s wzbudzają i będą wzbudzać duże zainteresowanie wśród naszych Klientów. W 2009 roku wprowadziliśmy do naszej oferty jeszcze jeden innowacyjny produkt system Data-x oparty na bezprzewodowej magistrali danych. Cutting-edge products Engineers of tm technologie made an outstanding contribution into lighting technology in 200 by designing revolutionary Data-s, emergency and evacuation lighting monitoring system, which creates an alternative for central battery system. It guarantees wider control over distributed systems, easier operation and improved safety in case of fire. Taking advantage of 21st century technologies makes subsequent Data-s series products attract attention among our customers which will surely preserve. In 2009 our offer was enriched with another innovative product the Data-x system, based on wireless data bus. 6 7

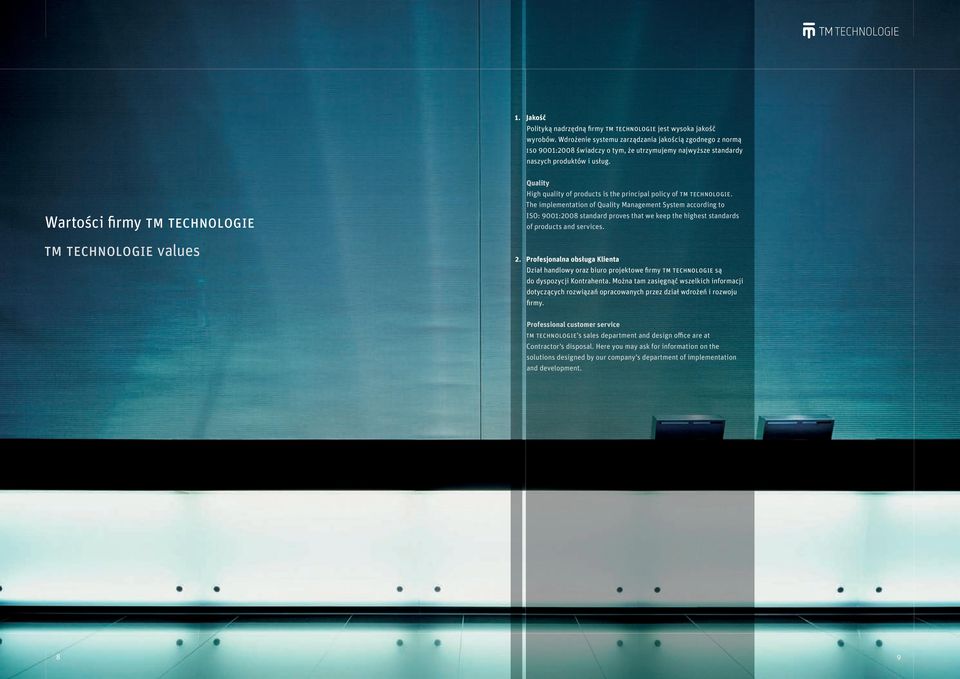

5 1. Jakość Polityką nadrzędną firmy tm technologie jest wysoka jakość wyrobów. Wdrożenie systemu zarządzania jakością zgodnego z normą iso 9001:2008 świadczy o tym, że utrzymujemy najwyższe standardy naszych produktów i usług. Wartości firmy tm technologie tm technologie values Quality High quality of products is the principal policy of tm technologie. The implementation of Quality Management System according to ISO: 9001:2008 standard proves that we keep the highest standards of products and services. 2. Profesjonalna obsługa Klienta Dział handlowy oraz biuro projektowe firmy tm technologie są do dyspozycji Kontrahenta. Można tam zasięgnąć wszelkich informacji dotyczących rozwiązań opracowanych przez dział wdrożeń i rozwoju firmy. Professional customer service tm technologie s sales department and design office are at Contractor s disposal. Here you may ask for information on the solutions designed by our company s department of implementation and development. 8 9

6 . Technologia w parze z innowacjami W całym procesie powstawania nowego produktu obecny jest wpływ nowych technologii. W fazie projektowania korzystamy z najnowszych programów typu cad/cam (Solid Works, AutoCad). Pełne zaplecze konstrukcyjno-produkcyjne wraz z nowoczesną linią automatycznego montażu elektronicznego smd i tht pozwala firmie tm technologie realizować projekty zarówno długo-, jak i krótkoseryjne. Wdrożenie nowatorskiego oprogramowania usprawniło nadzór nad oświetleniem awaryjnym i ewakuacyjnym. Human capital Employees are the vital capital of every company. tm technologie employs specialists possessing broad knowledge, skills and experience in branch of emergency lighting. The company secures its Employees with precisely planned, attractive career path, as well as gratification adequate to their knowledge and skill. We consider safety in workplace a priority, and for this reason we were granted ohsas 18001:2007 certificate for implementing Occupational Health and Safety Management System. Technology conjunct with innovation New technologies influence the entire process of creating a new product. During the design phase we use top-notch cad/cam programs (SolidWorks, Autocad). Being in possession of complete constructionproduction base, together with modern line of automatic, electronic assembly smd and tht, tm technologie completes both long and short-serial projects. Implementation of innovative software has improved the supervision over emergency and evacuation lighting. 6. Środowisko naturalne Dbałość o ochronę środowiska naturalnego jest integralną częścią działalności firmy tm technologie. Świadomość odpowiedzialności za środowisko naturalne prowadzi do nieustannego minimalizowania negatywnego oddziaływania firmy na otoczenie zewnętrzne. Oczywistym działaniem było wdrożenie systemu zarządzania środowiskiem zgodnego z wymaganiami iso 1001:200.. Wzornictwo Wszystkie wyroby projektowane są z myślą o obiektach użyteczności publicznej. Forma produktu uzależniona jest od miejsca jego przeznaczenia, takiego jak hale produkcyjne, galerie handlowe, hotele, muzea itd. Produkty tworzymy ze szczególnym uwzględnieniem estetyki, ergonomii i funkcjonalności. Design All products are designed with public buildings in mind. The form of product depends on its destination, should it be placed in assembly rooms or shopping malls, hotels, museums, etc. We create our products taking into consideration their esthetics, ergonomics and functionality.. Kapitał ludzki Istotnym kapitałem przedsiębiorstwa są jego pracownicy. Firma tm technologie zatrudnia specjalistów z obszerną wiedzą, umiejętnościami i doświadczeniem w zakresie oświetlenia awaryjnego. Zapewniamy swoim Pracownikom ściśle zaplanowaną, atrakcyjną ścieżkę kariery wraz z wynagrodzeniem adekwatnym do wiedzy i umiejętności. Szczególny nacisk kładziemy na bezpieczeństwo w miejscu pracy, o czym świadczy uzyskanie przez firmę certyfikatu ohsas 18001:2007 za wprowadzenie systemu zarządzania bezpieczeństwem i higieną pracy. Environment Care for natural environment is an integral part of activity of tm technologie. Awareness of being responsible for natural environment leads to continuous efforts to minimize the company s negative impact on external surrounding. And so, the obvious action was to implement the Environmental Management System according to iso 1001:200 standard. 7. Zawsze patrzeć przed siebie Dynamicznie rozwijająca się firma tm technologie z nadzieją patrzy w przyszłość. Wprowadzamy nowe rozwiązania techniczne, podwyższając jakość produktów i usług związanych z oświetleniem awaryjnym i ewakuacyjnym. Inwestujemy w nowe technologie i kreatywnie je wykorzystujemy, aby sprostać wymaganiom zmieniającej się techniki i oczekiwaniom Klienta. Always look ahead tm technologie company, growing dynamically, looks into the future with hope. We introduce new technical solutions, enhancing the quality of products and services related to emergency and evacuation lighting. We invest in new technologies and take creative advantage of them to match the demands of ever-changing techniques and customer expectations

7 1 Apollo Apollo p Apollo z Vulcan... Oprawy oświetlenia awaryjnego i ewakuacyjnego Emergency and evacuation lighting fittings Vulcan p... Vulcan z... Pluton Pluton p... 0 Pluton z... 2 Rino... Boa, Boa optic... 6 Glass Deluxe... 8 Mars... 0 Venus... 2 Smart... Victoria... 6 Wawel... 8 Circle

8 Apollo 21 Oprawy oświetlenia awaryjnego o stopniu szczelności ip20 wykonane z poliwęglanu (pc). Przeznaczone są do oświetlania dróg ewakuacyjnych w budynkach użyteczności publicznej. Jako źródła światła zastosowano diody led. W trakcie pracy awaryjnej źródła światła działają ze 100% strumieniem świetlnym. Emergency lighting fittings with the protection level ip20, made of polycarbonate (pc). They are designed to lighten evacuation routes in public buildings. As light sources, the led diodes were applied. During emergency operation, the fitting operates with 100% luminous flux. Źródło światła Czas Funkcja Strumień Dostępne kolory Waga (kg) / weight (kg) Light source Time Function Luminous flux Avaible colours st at data cb Apollo l/1 2W / 22 led h nm /100% W/G/S 0,7 0,7 0,7 Apollo l/2 2W / 22 led h m 100%/100% W/G/S 0,7 0,7 0,7 Apollo l/cb 2W / 22 led 100% / 100% W/G/S 0, nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st test ręczny / manual test at test automatyczny indywidualny / automatic separate test data test automatyczny centralny / automatic central test cb do centralnej baterii / to central battery W biały / white G szary / grey S kolor na specjalne zamówienie / colour for special order Ingress Protection Rating IP 20 Insulation class II 20 V AC 0 60 Hz Pierwsze ładowanie: 8 h Ładowanie cykliczne: 2 h First charging: 8 h Cyclic charging: 2 h ENEC 10 0 C EN , EN , EN 6271 EN 617-1, EN , EN 6201 EN , EN 01, EN 617 Ni-Cd / Ni-MH* System optyczny Optical system Klosz oprawy jest wykonany z przezroczystego poliwęglanu (pc) z powierzchnią rozpraszającą światło. Fitting shade is made of clear polycarbonate (pc) with prismatic surface. Korpus oprawy Fitting housing Korpus oprawy jest wykonany ze stabilizowanego uv poliwęglanu (pc). The fitting housing is made of uv-stabilized polycarbonate (pc). Natynkowy, do sufitów, do ściany za pomocą wspornika Surface mounting, for ceilings, to the wall with the bracket Części zestawu Parts of the set * biały kolor standardowy white standard colour szary kolor na zamówienie grey custom colour Apollo Katalog 2011 Oprawy oświetlenia awaryjnego i ewakuacyjnego Catalog 2011 Emergency and evacuation lighting fittings 1

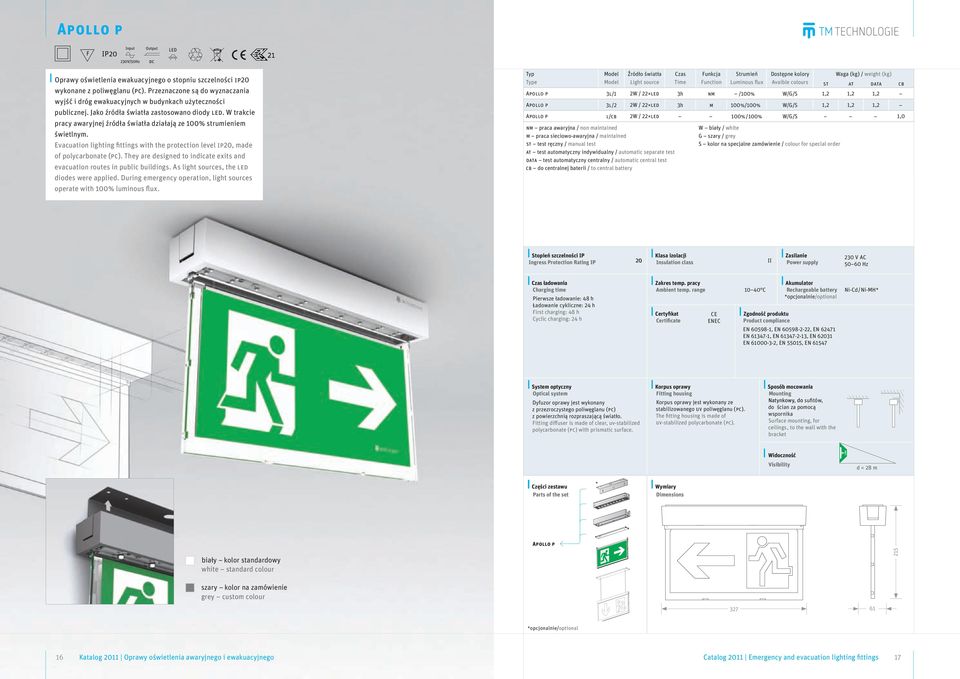

9 Apollo p 21 Oprawy oświetlenia ewakuacyjnego o stopniu szczelności ip20 wykonane z poliwęglanu (pc). Przeznaczone są do wyznaczania wyjść i dróg ewakuacyjnych w budynkach użyteczności publicznej. Jako źródła światła zastosowano diody led. W trakcie pracy awaryjnej źródła światła działają ze 100% strumieniem świetlnym. Evacuation lighting fittings with the protection level ip20, made of polycarbonate (pc). They are designed to indicate exits and evacuation routes in public buildings. As light sources, the led diodes were applied. During emergency operation, light sources operate with 100% luminous flux. Źródło światła Czas Funkcja Strumień Dostępne kolory Waga (kg) / weight (kg) Light source Time Function Luminous flux Avaible colours st at data cb Apollo p l/1 2W / 22 led h nm /100% W/G/S 1,2 1,2 1,2 Apollo p l/2 2W / 22 led h m 100%/100% W/G/S 1,2 1,2 1,2 Apollo p l/cb 2W / 22 led 100% / 100% W/G/S 1,0 nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st test ręczny / manual test at test automatyczny indywidualny / automatic separate test data test automatyczny centralny / automatic central test cb do centralnej baterii / to central battery W biały / white G szary / grey S kolor na specjalne zamówienie / colour for special order Ingress Protection Rating IP 20 Insulation class II 20 V AC 0 60 Hz Pierwsze ładowanie: 8 h Ładowanie cykliczne: 2 h First charging: 8 h Cyclic charging: 2 h ENEC 10 0 C EN , EN , EN 6271 EN 617-1, EN , EN 6201 EN , EN 01, EN 617 Ni-Cd / Ni-MH* System optyczny Optical system Dyfuzor oprawy jest wykonany z przezroczystego poliwęglanu (pc) z powierzchnią rozpraszającą światło. Fitting diffuser is made of clear, uv-stabilized polycarbonate (pc) with prismatic surface. Korpus oprawy Fitting housing Korpus oprawy jest wykonany ze stabilizowanego uv poliwęglanu (pc). The fitting housing is made of uv-stabilized polycarbonate (pc). Natynkowy, do sufitów, do ścian za pomocą wspornika Surface mounting, for ceilings, to the wall with the bracket Widoczność Visibility d = 28 m Części zestawu Parts of the set * Apollo p biały kolor standardowy white standard colour 21 szary kolor na zamówienie grey custom colour Katalog 2011 Oprawy oświetlenia awaryjnego i ewakuacyjnego Catalog 2011 Emergency and evacuation lighting fittings 17

10 Apollo z 21 Dwustronne oprawy oświetlenia ewakuacyjnego o stopniu szczelności ip20 wykonane z poliwęglanu (pc). Przeznaczone są do wyznaczania wyjść i dróg ewakuacyjnych w budynkach użyteczności publicznej. Jako źródła światła zastosowano diody led. W trakcie pracy awaryjnej źródła światła działają ze 100% strumieniem świetlnym. Double-sided evacuation lighting fittings with the protection level ip20, made of polycarbonate (pc). They are designed to indicate exits and evacuation routes in public buildings. As light sources, the led diodes were applied. During emergency operation, light sources operate with 100% luminous flux. Źródło światła Czas Funkcja Strumień Dostępne kolory Waga (kg) / weight (kg) Light source Time Function Luminous flux Avaible colours st at data cb Apollo z l/1 1W / 10 led h nm /100% W/G/S 1, 1, 1, Apollo z l/2 1W / 10 led h m 100%/100% W/G/S 1, 1, 1, Apollo z l/cb 1W / 10 led 100% / 100% W/G/S 1,1 nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st test ręczny / manual test at test automatyczny indywidualny / automatic separate test data test automatyczny centralny / automatic central test cb do centralnej baterii / to central battery W biały / white G szary / grey S kolor na specjalne zamówienie / colour for special order Ingress Protection Rating IP 20 Insulation class II 20 V AC 0 60 Hz Pierwsze ładowanie: 8 h Ładowanie cykliczne: 2 h First charging: 8 h Cyclic charging: 2 h ENEC 10 0 C EN , EN , EN 6271 EN 617-1, EN , EN 6201 EN , EN 01, EN 617 Ni-Cd / Ni-MH* System optyczny Optical system Dyfuzor oprawy jest wykonany z przezroczystego poliwęglanu (pc) z powierzchnią rozpraszającą światło. Fitting diffuser is made of clear, uv-stabilized polycarbonate (pc) with prismatic surface. Korpus oprawy Fitting housing Korpus oprawy jest wykonany ze stabilizowanego uv poliwęglanu (pc). The fitting housing is made of uv-stabilized polycarbonate (pc). Natynkowy, zwieszany, do sufitów, do ścian za pomocą wspornika Surface mounting, suspended, for ceilings, to the wall with the bracket Widoczność Visibility d = 28 m Części zestawu Parts of the set * biały kolor standardowy white standard colour szary kolor na zamówienie grey custom colour Apollo z Katalog 2011 Oprawy oświetlenia awaryjnego i ewakuacyjnego Catalog 2011 Emergency and evacuation lighting fittings 19

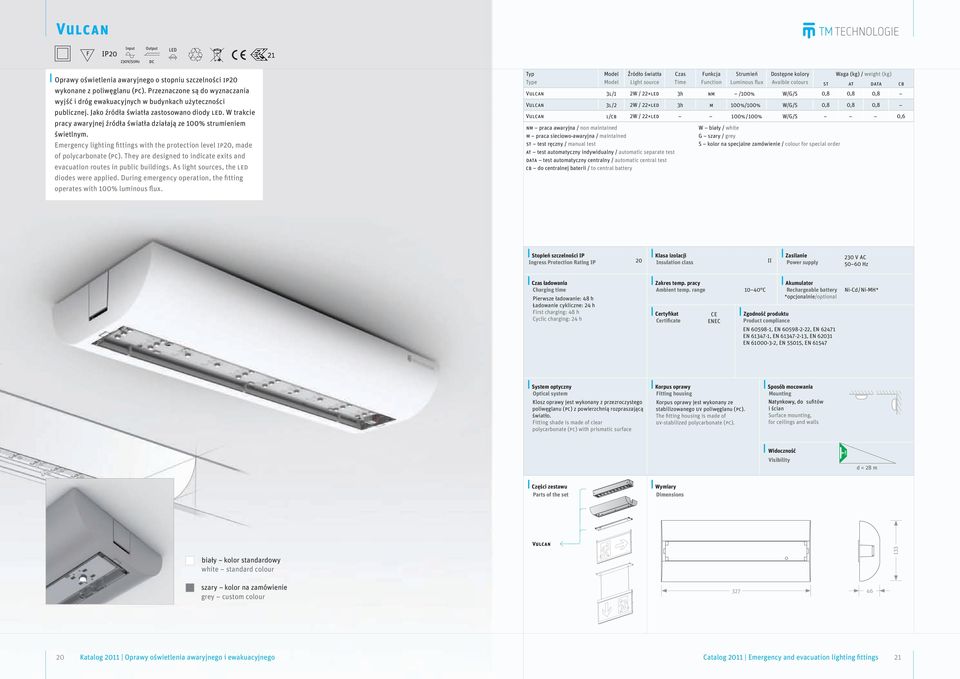

11 Vulcan 21 Oprawy oświetlenia awaryjnego o stopniu szczelności ip20 wykonane z poliwęglanu (pc). Przeznaczone są do wyznaczania wyjść i dróg ewakuacyjnych w budynkach użyteczności publicznej. Jako źródła światła zastosowano diody led. W trakcie pracy awaryjnej źródła światła działają ze 100% strumieniem świetlnym. Emergency lighting fittings with the protection level ip20, made of polycarbonate (pc). They are designed to indicate exits and evacuation routes in public buildings. As light sources, the led diodes were applied. During emergency operation, the fitting operates with 100% luminous flux. Źródło światła Czas Funkcja Strumień Dostępne kolory Waga (kg) / weight (kg) Light source Time Function Luminous flux Avaible colours st at data cb Vulcan l/1 2W / 22 led h nm /100% W/G/S 0,8 0,8 0,8 Vulcan l/2 2W / 22 led h m 100%/100% W/G/S 0,8 0,8 0,8 Vulcan l/cb 2W / 22 led 100% / 100% W/G/S 0,6 nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st test ręczny / manual test at test automatyczny indywidualny / automatic separate test data test automatyczny centralny / automatic central test cb do centralnej baterii / to central battery W biały / white G szary / grey S kolor na specjalne zamówienie / colour for special order Ingress Protection Rating IP 20 Insulation class II 20 V AC 0 60 Hz Pierwsze ładowanie: 8 h Ładowanie cykliczne: 2 h First charging: 8 h Cyclic charging: 2 h ENEC 10 0 C Ni-Cd / Ni-MH* EN , EN , EN 6271 EN 617-1, EN , EN 6201 EN , EN 01, EN 617 System optyczny Optical system Klosz oprawy jest wykonany z przezroczystego poliwęglanu (pc) z powierzchnią rozpraszającą światło. Fitting shade is made of clear polycarbonate (pc) with prismatic surface Korpus oprawy Fitting housing Korpus oprawy jest wykonany ze stabilizowanego uv poliwęglanu (pc). The fitting housing is made of uv-stabilized polycarbonate (pc). Natynkowy, do sufitów i ścian Surface mounting, for ceilings and walls Widoczność Visibility d = 28 m Części zestawu Parts of the set biały kolor standardowy white standard colour Vulcan 1 szary kolor na zamówienie grey custom colour Katalog 2011 Oprawy oświetlenia awaryjnego i ewakuacyjnego Catalog 2011 Emergency and evacuation lighting fittings 21

12 Vulcan p 21 Dwustronne oprawy oświetlenia ewakuacyjnego o stopniu szczelności ip20 wykonane z poliwęglanu (pc). Przeznaczone są do wyznaczania wyjść i dróg ewakuacyjnych w budynkach użyteczności publicznej. Jako źródła światła zastosowano diody led. W trakcie pracy awaryjnej działają one ze 100% strumieniem świetlnym. Double-sided evacuation lighting fittings with the protection level ip20, made of polycarbonate (pc). They are designed to indicate evacuation exits and evacuation routes in public buildings. As light sources, the led diodes were applied. During emergency operation, light sources operate with 100% luminous flux. Źródło światła Czas Funkcja Strumień Dostępne kolory Waga (kg) / weight (kg) Light source Time Function Luminous flux Avaible colours st at data cb Vulcan p l/1 2W / 22 led h nm /100% W/G/S 1, 1, 1, Vulcan p l/2 2W / 22 led h m 100%/100% W/G/S 1, 1, 1, Vulcan p l/cb 2W / 22 led 100% / 100% W/G/S 1,1 nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st test ręczny / manual test at test automatyczny indywidualny / automatic separate test data test automatyczny centralny / automatic central test cb do centralnej baterii / to central battery W biały / white G szary / grey S kolor na specjalne zamówienie / colour for special order Ingress Protection Rating IP 20 Insulation class II 20 V AC 0 60 Hz Pierwsze ładowanie: 8 h Ładowanie cykliczne: 2 h First charging: 8 h Cyclic charging: 2 h ENEC 10 0 C Ni-Cd / Ni-MH* EN , EN , EN 6271 EN 617-1, EN , EN 6201 EN , EN 01, EN 617 System optyczny Optical system Dyfuzor oprawy jest wykonany z przezroczystego poliwęglanu (pc) z powierzchnią rozpraszającą światło. Fitting diffuser is made of clear, uv-stabilized polycarbonate (pc) with prismatic surface. Korpus oprawy Fitting housing Korpus oprawy jest wykonany ze stabilizowanego uv poliwęglanu (pc). The fitting housing is made of uv-stabilized polycarbonate (pc). Natynkowy, do sufitów Surface mounting, for ceilings Widoczność Visibility d = 28 m Części zestawu Parts of the set Vulcan p 21 biały kolor standardowy white standard colour szary kolor na zamówienie grey custom colour Katalog 2011 Oprawy oświetlenia awaryjnego i ewakuacyjnego Catalog 2011 Emergency and evacuation lighting fittings 2

13 Vulcan z 21 Dwustronne oprawy oświetlenia ewakuacyjnego o stopniu szczelności ip20 wykonane z poliwęglanu (pc). Przeznaczone są do wyznaczania wyjść i dróg ewakuacyjnych w budynkach użyteczności publicznej. Jako źródła światła zastosowano diody led. W trakcie pracy awaryjnej działają one ze 100% strumieniem świetlnym. Double-sided evacuation lighting fittings with the protection level ip20, made of polycarbonate (pc). They are designed to indicate evacuation exits and evacuation routes in public buildings. As light sources, the led diodes were applied. During emergency operation, light sources operate with 100% luminous flux. Źródło światła Czas Funkcja Strumień Dostępne kolory Waga (kg) / weight (kg) Light source Time Function Luminous flux Avaible colours st at data cb Vulcan z l/1 1W / 10 led h nm /100% W/G/S 1, 1, 1, Vulcan z l/2 1W / 10 led h m 100%/100% W/G/S 1, 1, 1, Vulcan z l/cb 1W / 10 led 100% / 100% W/G/S 1,2 nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st test ręczny / manual test at test automatyczny indywidualny / automatic separate test data test automatyczny centralny / automatic central test cb do centralnej baterii / to central battery W biały / white G szary / grey S kolor na specjalne zamówienie / colour for special order Ingress Protection Rating IP 20 Insulation class II 20 V AC 0 60 Hz Pierwsze ładowanie: 8 h Ładowanie cykliczne: 2 h First charging: 8 h Cyclic charging: 2 h ENEC 10 0 C EN , EN , EN 6271 EN 617-1, EN , EN 6201 EN , EN 01, EN 617 Ni-Cd / Ni-MH* System optyczny Optical system Dyfuzor oprawy jest wykonany z przezroczystego poliwęglanu (pc) z powierzchnią rozpraszającą światło. Fitting diffuser is made of clear, uv-stabilized polycarbonate (pc) with prismatic surface. Korpus oprawy Fitting housing Korpus oprawy jest wykonany ze stabilizowanego uv poliwęglanu (pc). The fitting housing is made of uv-stabilized polycarbonate (pc). Natynkowy, zwieszany, do sufitów Surface mounting, suspended, for ceilings Widoczność Visibility d = 28 m Części zestawu Parts of the set biały kolor standardowy white standard colour Vulcan z szary kolor na zamówienie grey custom colour Katalog 2011 Oprawy oświetlenia awaryjnego i ewakuacyjnego Catalog 2011 Emergency and evacuation lighting fittings 2

14 Pluton 21 Oprawy oświetlenia awaryjnego o stopniu szczelności ip20 wykonane z poliwęglanu (pc). Przeznaczone są do oświetlania dróg ewakuacyjnych w budynkach użyteczności publicznej. Jako źródła światła zastosowano diody led. W trakcie pracy awaryjnej źródła światła działają ze 100% strumieniem świetlnym. Emergency lighting fittings with the protection level ip20, made of polycarbonate (pc). They are designed to lighten evacuation routes in public buildings. As light sources, the led diodes were applied. During emergency operation, the fitting operates with 100% luminous flux. Źródło światła Czas Funkcja Strumień Dostępne kolory Waga (kg) / weight (kg) Light source Time Function Luminous flux Avaible colours st at data cb Pluton l/1 2W / 22 led h nm /100% W/G/S 0,8 0,8 0,8 Pluton l/2 2W / 22 led h m 100%/100% W/G/S 0,8 0,8 0,8 Pluton l/cb 2W / 22 led 100% / 100% W/G/S 0,6 nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st test ręczny / manual test at test automatyczny indywidualny / automatic separate test data test automatyczny centralny / automatic central test cb do centralnej baterii / to central battery W biały / white G szary / grey S kolor na specjalne zamówienie / colour for special order Ingress Protection Rating IP 20 Insulation class II 20 V AC 0 60 Hz Pierwsze ładowanie: 8 h Ładowanie cykliczne: 2 h First charging: 8 h Cyclic charging: 2 h ENEC 10 0 C EN , EN , EN 6271 EN 617-1, EN , EN 6201 EN , EN 01, EN 617 Ni-Cd / Ni-MH* System optyczny Optical system Klosz oprawy jest wykonany z przezroczystego poliwęglanu (pc) z powierzchnią rozpraszającą światło. Fitting shade is made of clear polycarbonate (pc) with prismatic surface Korpus oprawy Fitting housing Korpus oprawy jest wykonany ze stabilizowanego uv poliwęglanu (pc). The fitting housing is made of uv-stabilized polycarbonate (pc). Wpuszczany przy użyciu sprężyn, do sufitów i ścian Sunk mounting, with springs, for ceilings and walls Części zestawu Parts of the set Pluton 7 8 biały kolor standardowy white standard colour 6 9 szary kolor na zamówienie grey custom colour Katalog 2011 Oprawy oświetlenia awaryjnego i ewakuacyjnego Catalog 2011 Emergency and evacuation lighting fittings 27

15 Pluton p 21 Dwustronne oprawy oświetlenia ewakuacyjnego o stopniu szczelności ip20 wykonane z poliwęglanu (pc). Przeznaczone są do wyznaczania wyjść i dróg ewakuacyjnych w budynkach użyteczności publicznej. Jako źródła światła zastosowano diody led. W trakcie pracy awaryjnej działają one ze 100% strumieniem świetlnym. Double-sided evacuation lighting fittings with the protection level ip20, made of polycarbonate (pc). They are designed to indicate exits and evacuation routes in public buildings. As light sources, the led diodes were applied. During emergency operation, light sources operate with 100% luminous flux. Źródło światła Czas Funkcja Strumień Dostępne kolory Waga (kg) / weight (kg) Light source Time Function Luminous flux Avaible colours st at data cb Pluton p l/1 2W / 22 led h nm /100% W/G/S 1, 1, 1, Pluton p l/2 2W / 22 led h m 100%/100% W/G/S 1, 1, 1, Pluton p l/cb 2W / 22 led 100% / 100% W/G/S 1,1 nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st test ręczny / manual test at test automatyczny indywidualny / automatic separate test data test automatyczny centralny / automatic central test cb do centralnej baterii / to central battery W biały / white G szary / grey S kolor na specjalne zamówienie / colour for special order Ingress Protection Rating IP 20 Insulation class II 20 V AC 0 60 Hz Pierwsze ładowanie: 8 h Ładowanie cykliczne: 2 h First charging: 8 h Cyclic charging: 2 h ENEC 10 0 C EN , EN , EN 6271 EN 617-1, EN , EN 6201 EN , EN 01, EN 617 Ni-Cd / Ni-MH* System optyczny Optical system Dyfuzor oprawy jest wykonany z przezroczystego poliwęglanu (pc) z powierzchnią rozpraszającą światło. Fitting diffuser is made of clear, uv-stabilized polycarbonate (pc) with prismatic surface. Korpus oprawy Fitting housing Korpus oprawy jest wykonany ze stabilizowanego uv poliwęglanu (pc). The fitting housing is made of uv-stabilized polycarbonate (pc). Wpuszczany przy użyciu sprężyn, do sufitów Sunk mounting, with springs, for ceilings Widoczność Visibility d = 28 m Części zestawu Parts of the set 7 8 biały kolor standardowy white standard colour Pluton p szary kolor na zamówienie grey custom colour Katalog 2011 Oprawy oświetlenia awaryjnego i ewakuacyjnego Catalog 2011 Emergency and evacuation lighting fittings 29

16 Pluton z 21 Dwustronne oprawy oświetlenia ewakuacyjnego o stopniu szczelności ip20 wykonane z poliwęglanu (pc). Przeznaczone są do wyznaczania wyjść i dróg ewakuacyjnych w budynkach użyteczności publicznej. Jako źródła światła zastosowano diody led. W trakcie pracy awaryjnej działają one ze 100% strumieniem świetlnym. Double-sided evacuation lighting fittings with the protection level ip20, made of polycarbonate (pc). They are designed to indicate exits and evacuation routes in public buildings. As light sources, the led diodes were applied. During emergency operation, light sources operate with 100% luminous flux. Źródło światła Czas Funkcja Strumień Dostępne kolory Waga (kg) / weight (kg) Light source Time Function Luminous flux Avaible colours st at data cb Pluton z l/1 1W / 10 led h nm /100% W/G/S 1, 1, 1, Pluton z l/2 1W / 10 led h m 100%/100% W/G/S 1, 1, 1, Pluton z l/cb 1W / 10 led 100% / 100% W/G/S 1,2 nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st test ręczny / manual test at test automatyczny indywidualny / automatic separate test data test automatyczny centralny / automatic central test cb do centralnej baterii / to central battery W biały / white G szary / grey S kolor na specjalne zamówienie / colour for special order Ingress Protection Rating IP 20 Insulation class II 20 V AC 0 60 Hz Pierwsze ładowanie: 8 h Ładowanie cykliczne: 2 h First charging: 8 h Cyclic charging: 2 h ENEC 10 0 C EN , EN , EN 6271 EN 617-1, EN , EN 6201 EN , EN 01, EN 617 Ni-Cd / Ni-MH* System optyczny Optical system Dyfuzor oprawy jest wykonany z przezroczystego poliwęglanu (pc) z powierzchnią rozpraszającą światło. Fitting diffuser is made of clear, uv-stabilized polycarbonate (pc) with prismatic surface. Korpus oprawy Fitting housing Korpus oprawy jest wykonany ze stabilizowanego uv poliwęglanu (pc). The fitting housing is made of uv-stabilized polycarbonate (pc). Wpuszczany przy użyciu sprężyn, zwieszany, do sufitów Sunk mounting, with springs, suspended, for ceilings Widoczność Visibility d = 28 m Części zestawu Parts of the set 7 8 Pluton z biały kolor standardowy white standard colour szary kolor na zamówienie grey custom colour Katalog 2011 Oprawy oświetlenia awaryjnego i ewakuacyjnego Catalog 2011 Emergency and evacuation lighting fittings 1

17 Rino III DC 0mA Wpuszczane oprawy oświetlenia awaryjnego o stopniu szczelności ip20 wykonane z aluminium. Przeznaczone są do oświetlenia dróg ewakuacyjnych w budynkach użyteczności publicznej. Jako źródła światła zastosowano diody power led. W trakcie pracy awaryjnej działają one ze 100% strumieniem świetlnym. Sunk mounted emergency lighting fittings with the protection level IP20 are made of aluminum. They are designed to lighten evacuation routes in public buildings. As light sources, the powerled diodes were applied. During emergency operation, light sources operate with 100% luminous flux. Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Waga (kg) Weight (kg) Pakiet akum. Battery pack Rino st 1W led h nm / 100% 0, Sc Rino at 1W led h nm / 100% 0, Sc Rino data 1W led h nm / 100% 0, Sc Rino cb 1W led h nm / 100% 0, Sc nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st test ręczny / manual test at test automatyczny indywidualny / automatic separate test data test automatyczny centralny / automatic central test cb do centralnej baterii / to central battery x Sc 6,0 v, 100 mah Ingress Protection Rating IP 20 Insulation class III * *oprawę należy zasilać ze źródła prądowego dc o wydajności 0 ma, Moc max 1W fitting should be powered from a dc source current capacity of 0 ma, 1 W max power. 20 v ac / 0 60 hz (poprzez odpowiedni driver vip-led) 20 v ac / 0 60 hz (through suitable vip-led driver) Pierwsze ładowanie: 8 h Ładowanie cykliczne: 2 h First charging: 8 h Cyclic charging: 2 h 10 0 C EN , EN EN , EN EN 01, EN Ni-Cd / Ni-MH* System optyczny Optical system Soczewka skupiająca światło 1 The lens focuses the light 1 Korpus oprawy Fitting housing Korpus oprawy jest wykonany ze stopu aluminium. The fitting housing is made of aluminum alloy. Wpuszczany przy użyciu sprężyn, do sufitów Sunk mounting, with springs, for ceilings Części zestawu Parts of the set Zestaw akumulatorowy Battery pack Driver led Driver led Korpus Housing Katalog 2011 Oprawy oświetlenia awaryjnego i ewakuacyjnego Catalog 2011 Emergency and evacuation lighting fittings

18 Boa, Boa optic Innowacyjny zestaw oświetlenia awaryjnego przeznaczony do zabudowy w oprawach oświetleniowych. Jego montaż nie wymaga ingerencji w strukturę oprawy oświetleniowej. W skład zestawu wchodzą: źródło awaryjnego oświetlenia boa lub boa optic (z soczewką rozpraszającą); driver led z układem ładującym akumulator; bateria akumulatorów. Innovative emergency lighting kit designed for incorporating in lighting fittings. Its installation doesn t require any interference in structure of the lighting fitting. The kit contains: emergency lighting source boa or boa optic (with diverging lens); led driver with battery charging system; accumulators battery. Źródło światła Light source Czas Time Funkcja Function Pakiet akum. Battery Pack Waga (kg) / weight (kg) st at data cb Boa 1l/1/ 1W 1W 1 h nm Sc 0, 0, 0, Boa l/1/ 1W 1W h nm Sc 0, 0, 0, Boa l/1 1W cb 1W 0, Boa optic 1l/1/ 1W 1W 1 h nm Sc 0, 0, 0, Boa optic l/1/ 1W 1W h nm Sc 0, 0, 0, Boa optic l/ 1W/cb 1W 0, nm praca awaryjna / non maintained st test ręczny / manual test at test automatyczny indywidualny / automatic separate test data test automatyczny centralny / automatic central test cb do centralnej baterii / to central battery Ingress Protection Rating IP 20 Insulation class II 20 V AC 0 60 Hz Pierwsze ładowanie: 8 h Ładowanie cykliczne: 2 h First charging: 8 h Cyclic charging: 2 h 10 0 C Ni-Cd / Ni-MH* EN EN EN EN EN 01 EN Boa optic System testowania Test System automatyczny, realizowany poprzez zintegrowany układ mikroprocesorowy automatyczny, realizowany poprzez zintegrowany układ mikroprocesorowy wykonujący testy programowane w centrali monitorującej w systemach data-s, data-s easy, data-x automatic, performed by integrated microprocessor unit automatic, performed by integrated microprocessor unit conveying the tests programmed in monitoring center in systems Data-s, Data-Easy and Data-x Korpus zestawu awaryjnego Emergency kit hosing Driver oraz oprawa wykonane ze stabilizowanego uv poliwęglanu (pc). Driver and fitting made of uv-stabilized polycarbonate (pc) Żywotność Product life Zaleca się wymianę akumulatora najpóźniej po latach (w zależności od warunków eksploatacji). Wysoka temperatura otoczenia źle wpływa na pojemność ogniw, znacząco skracając ich żywotność. Battery replacement recommended after up to years, depending on service conditions. Heightened ambient temperature decreases the volume of cells, shortening their lifespan significantly. Zestaw zawiera trzy wymienne uchwyty montażowe (w zależności od stosowanego źródła światła). The kit contains three exchangeable installation handles (dependent on applied light source) Boa Części zestawu Parts of the set Pakiet akumulatorowy Battery pack 28 Driver led Driver led Zestaw zawiera trzy wymienne uchwyty montażowe (w zależności od stosowanego źródła światła) The kit contains three exchangeable installation handles (dependent on applied light source) Uchwyt do T8 T8 holder Uchwyt do T T holder Zacisk do otworów Clip mount the hole Korpus Housing 900mm Ø mm Ø 1 1 Boa Boa Optic Katalog 2011 Oprawy oświetlenia awaryjnego i ewakuacyjnego Catalog 2011 Emergency and evacuation lighting fittings

19 Glass deluxe Dwustronne oprawy oświetlenia ewakuacyjnego o stopniu szczelności ip20 wykonane z aluminium. Przeznaczone są do wyznaczania wyjść oraz dróg ewakuacyjnych w budynkach użyteczności publicznej. Jako źródła światła zastosowano diody led. W trakcie pracy awaryjnej działają one ze 100% strumieniem świetlnym. Double-sided evacuation lighting fittings with the protection level ip20 are made of aluminum. They are designed to indicate exits and evacuation routes in public buildings. As light sources, the led diodes were applied. During emergency operation, light sources operate with 100% luminous flux. Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Waga (kg) / weight (kg) st at data cb Glass Deluxe l/1 1W / 10 led h nm /100% 1,6 1,6 1,6 Glass Deluxe l/2 1W / 10 led h m 100%/100% 1,6 1,6 1,6 Glass Deluxe l/cb 1W / 10 led 100% / 100% 1, nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st test ręczny / manual test at test automatyczny indywidualny / automatic separate test data test automatyczny centralny / automatic central test cb do centralnej baterii / to central battery Ingress Protection Rating IP 20 Insulation class I 20 V AC 0 60 Hz Pierwsze ładowanie: 8 h Ładowanie cykliczne: 2 h First charging: 8 h Cyclic charging: 2 h 10 0 C EN , EN , EN EN 617-1, EN 01, EN Ni-Cd System optyczny Optical system Dyfuzor oprawy jest wykonany z mlecznego poliwęglanu (pc) i stabilizowanego uv pmma z powierzchnią rozpraszającą światło. Fitting diffuser is made of milk-white polycarbonate (pc) and clear, uv-stabilized pmma with prismatic surface Korpus oprawy Fitting housing Korpus oprawy jest wykonany ze stabilizowanego uv poliwęglanu (pc). The fitting housing is made of uv-stabilized polycarbonate (pc). Natynkowy, do sufitów, do ścian za pomocą wspornika Surface mounting, for ceilings, to the wall with the bracket Widoczność Visibility d = m Części zestawu Parts of the set * 20 Oprawy mogą być montowane do ścian Fittings can be mounted to walls Katalog 2011 Oprawy oświetlenia awaryjnego i ewakuacyjnego Catalog 2011 Emergency and evacuation lighting fittings 7

20 Mars Jednostronne oprawy oświetlenia awaryjnego i ewakuacyjnego o stopniu szczelności ip6 wykonane z poliwęglanu (pc). Przeznaczone są do oświetlania wyjść oraz wyznaczania dróg ewakuacyjnych w budynkach użyteczności publicznej. W trakcie pracy awaryjnej źródła światła pracują ze zredukowanym lub 100% strumieniem świetlnym (w zależności od typu źródła światła). One-sided emergency and evacuation lighting fittings with the protection level ip6, made of polycarbonate (pc). They are designed to lighten exits and to indicate evacuation routes in public buildings. During emergency operation, light sources operate with reduced or 100% luminous flux (depending on the light source). Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Waga (kg) / weight (kg) st at data cb Mars 08/1 1 8 W (t) h nm /22% 1, 1, 1, Mars 08/2 1 8 W (t) h m 100%/22% 1, 1, 1, Mars 8/cb 1 8 W (t) 100%/22% 1,1 Mars l/1 2W / 22 led h nm /100% 1,6 1,6 1,6 Mars l/2 2W / 22 led h m 100%/100% 1,6 1,6 1,6 Mars l/cb 2W / 22 led 100%/100% 1, nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st test ręczny / manual test at test automatyczny indywidualny / automatic separate test data test automatyczny centralny / automatic central test cb do centralnej baterii / to central battery Ingress Protection Rating IP 6 Insulation class I 20 V AC 0 60 Hz Pierwsze ładowanie: 8 h Ładowanie cykliczne: 2 h First charging: 8 h Cyclic charging: 2 h 10 0 C Ni-Cd EN , EN , EN , EN EN 617-1, EN 01, EN System optyczny Optical system Dyfuzor oprawy jest wykonany z przeźroczystego stabilizowanego uv poliwęglanu (pc). Fitting diffuser is made of clear uv-stabilized polycarbonate (pc). Korpus oprawy Fitting housing Korpus oprawy jest wykonany ze stabilizowanego uv poliwęglanu (pc). The fitting housing is made of uv-stabilized polycarbonate (pc). Natynkowy, do sufitów i ścian Surface mounting, for ceilings and walls Widoczność Visibility d = 20 m Łatwy dostęp dzięki uchylnej płycie montażowej Easily accessible with lifted mounting plate 8 Katalog 2011 Oprawy oświetlenia awaryjnego i ewakuacyjnego Catalog 2011 Emergency and evacuation lighting fittings 9

21 Venus Dwustronne oprawy oświetlenia ewakuacyjnego o stopniu szczelności ip6 wykonane z poliwęglanu (pc). Przeznaczone są do oświetlania wyjść i wyznaczania dróg ewakuacyjnych w budynkach użyteczności publicznej. W trakcie pracy awaryjnej źródła światła pracują ze zredukowanym lub 100% strumieniem świetlnym (w zależności od typu źródła światła). Double-sided evacuation lighting fittings with the protection level ip6, made of polycarbonate (pc). They are designed to lighten exits and to indicate evacuation routes in public buildings. During emergency operation, light sources operate with reduced or 100% luminous flux (depending on the light source). Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Waga (kg) / weight (kg) st at data cb Venus 08/1 1 8 W (t) h nm /22% 1,7 1,8 1,8 Venus 08/2 1 8 W (t) h m 100%/22% 1,6 1,8 1,8 Venus 8/cb 1 8 W (t) 100%/22% 1, Venus l/1 2W / 22 led h nm /100% 1,7 1,7 1,7 Venus l/2 2W / 22 led h m 100%/100% 1,7 1,7 1,7 Venus l/cb 2W / 22 led 100%/100% 1, nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st test ręczny / manual test at test automatyczny indywidualny / automatic separate test data test automatyczny centralny / automatic central test cb do centralnej baterii / to central battery Ingress Protection Rating IP 6 Insulation class I 20 V AC 0 60 Hz Pierwsze ładowanie: 8 h Ładowanie cykliczne: 2 h First charging: 8 h Cyclic charging: 2 h 10 0 C Ni-Cd EN , EN , EN , EN EN 617-1, EN 01, EN System optyczny Optical system Dyfuzor oprawy jest wykonany z przeźroczystego stabilizowanego uv poliwęglanu (pc). Fitting diffuser is made of clear uv-stabilized polycarbonate (pc). Korpus oprawy Fitting housing Korpus oprawy jest wykonany ze stabilizowanego uv poliwęglanu (pc). The fitting housing is made of uv-stabilized polycarbonate (pc). Natynkowy, do sufitów Surface mounting, for ceilings Widoczność Visibility d = 20 m Łatwy dostęp dzięki uchylnej płycie montażowej Easily accessible with lifted mounting plate 0 Katalog 2011 Oprawy oświetlenia awaryjnego i ewakuacyjnego Catalog 2011 Emergency and evacuation lighting fittings 1

22 Smart Jednostronne oprawy oświetlenia awaryjnego i ewakuacyjnego o stopniu szczelności ip wykonane z poliwęglanu (pc). Przeznaczone są do oświetlania wyjść i dróg ewakuacyjnych w budynkach użyteczności publicznej. W trakcie pracy awaryjnej źródła światła pracują ze zredukowanym lub 100% strumieniem świetlnym (w zależności od typu źródła światła). One-sided emergency and evacuation lighting fittings with the protection level ip, made of polycarbonate (pc). They are designed to lighten exits and evacuation routes in public buildings. During emergency operation, light sources operate with reduced or 100% luminous flux (depending on the light source). Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Waga (kg) / weight (kg) st at data cb Smart 108/2 1 8 W (t) 1 h m 100% / 22% 1,1 1,0 1,0 Smart 08/2 1 8 W (t) h m 100% / 22% 1,2 1,2 1,2 Smart 111/ W (pl-s) 1 h m 100% / 21% 1, 1,2 1,2 Smart 11/ W (pl-s) h m 100%/ 21% 1, 1, 1, Smart 8/cb 1 8 W (t) 100% / 100% 1,0 Smart 11/cb 1 11 W (pl-s) 100% / 100% 1,1 Smart l/1 2W / 22 led h nm / 100% 1,1 1,1 1,1 Smart l/2 2W / 22 led h m 100% / 100% 1,1 1,1 1,1 Smart l/cb 2W / 22 led 100% / 100% 0,8 nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st test ręczny / manual test at test automatyczny indywidualny / automatic separate test data test automatyczny centralny / automatic central test cb do centralnej baterii / to central battery Ingress Protection Rating IP 6 Insulation class II 20 V AC 0 60 Hz Pierwsze ładowanie: 8 h Ładowanie cykliczne: 2 h First charging: 8 h Cyclic charging: 2 h 10 0 C Ni-Cd / Ni-MH* EN , EN , EN , EN EN 617-1, EN 01, EN System optyczny Optical system Dyfuzor oprawy jest wykonany z przeźroczystego stabilizowanego uv poliwęglanu (pc). Fitting diffuser is made of clear uv-stabilized polycarbonate (pc). Korpus oprawy Fitting housing Korpus oprawy jest wykonany ze stabilizowanego uv poliwęglanu (pc). The fitting housing is made of uv-stabilized polycarbonate (pc). Natynkowy, do sufitów i ścian Surface mounting, for ceilings and walls Widoczność Visibility d = 2 m 18 Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Waga (kg) / weight (kg) st at data cb Smart 108/1 1 8 w (t) 1 h nm / 22% 1,0 1,0 1,0 Smart 08/1 1 8 w (t) h nm / 22% 1,2 1,2 1,2 Smart 111/ w (pl-s) 1 h nm / 21% 1,2 1,2 1,2 Smart 11/ w (pl-s) h nm / 21% 1, 1, 1, Katalog 2011 Oprawy oświetlenia awaryjnego i ewakuacyjnego Catalog 2011 Emergency and evacuation lighting fittings

23 Victoria Dwustronne oprawy oświetlenia ewakuacyjnego o stopniu szczelności ip wykonane z poliwęglanu (pc). Przeznaczone są do oświetlania wyjść i wyznaczania dróg ewakuacyjnych w budynkach użyteczności publicznej. W trakcie pracy awaryjnej źródła światła pracują ze zredukowanym lub 100% strumieniem świetlnym (w zależności od typu źródła światła). Double-sided evacuation lighting fittings with the protection level ip, made of polycarbonate (pc). They are designed to lighten exits and to indicate evacuation routes in public buildings. During emergency operation, light sources operate with reduced or 100% luminous flux (depending onthe light source). Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Waga (kg) / weight (kg) st at data cb Victoria 108/2 1 8 w (t) 1 h m 100% / 22% 1,2 1, 1, Victoria 08/2 1 8 w (t) h m 100% / 22% 1, 1, 1, Victoria 111/ w (pl-s) 1 h m 100% / 21% 1, 1, 1, Victoria 11/ w (pl-s) h m 100% / 21% 1,6 1,8 1,8 Victoria 8/cb 1 8 w (t) 100% / 100% 1,0 Victoria 11/cb 1 11 w (pl-s) 100% / 100% 1,1 Victoria l/1 2W / 22 led h nm /100% 1, 1, 1, Victoria l/2 2W / 22 led h m 100% / 100% 1, 1, 1, Victoria l/cb 2W / 22 led 100% / 100% 1,1 nm praca awaryjna / non maintained m praca sieciowo-awaryjna / maintained st test ręczny / manual test at test automatyczny indywidualny / automatic separate test data test automatyczny centralny / automatic central test cb do centralnej baterii / to central battery Ingress Protection Rating IP Insulation class II 20 V AC 0 60 Hz Pierwsze ładowanie: 8 h Ładowanie cykliczne: 2 h First charging: 8 h Cyclic charging: 2 h 10 0 C Ni-Cd / Ni-MH* EN , EN , EN , EN EN 617-1, EN 01, EN System optyczny Optical system Dyfuzor oprawy jest wykonany z mlecznego poliwęglanu (pc). Fitting diffuser is made of milk-white polycarbonate (pc). Korpus oprawy Fitting housing Korpus oprawy jest wykonany ze stabilizowanego uv poliwęglanu (pc). The fitting housing is made of uv-stabilized polycarbonate (pc). Natynkowy, do sufitów Surface mounting, for ceilings Widoczność Visibility d = 2 m 21 Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Waga (kg) / weight (kg) st at data cb Victoria 108/1 1 8 w (t) 1 h nm / 22% 1,2 1, 1, Victoria 08/1 1 8 w (t) h nm / 22% 1, 1, 1, Victoria 111/ w (pl-s) 1 h nm / 21% 1, 1, 1, Victoria 11/ w (pl-s) h nm / 21% 1,6 1,8 1, Katalog 2011 Oprawy oświetlenia awaryjnego i ewakuacyjnego Catalog 2011 Emergency and evacuation lighting fittings

24 Wawel Hermetyczne oprawy oświetlenia awaryjnego o stopniu szczelności ip6 (pyłoszczelne i strugoodporne) wykonane z poliwęglanu (pc). Przeznaczone są do oświetlania dróg ewakuacyjnych w budynkach użyteczności publicznej. W trakcie pracy awaryjnej źródła światła działają ze zredukowanym strumieniem świetlnym. Dodatkowym elementem jest kompensacja mocy biernej (w standardzie). Hermetic emergency lighting fittings with the protection level IP6 (dustproof and hoseproof), made of polycarbonate (pc). They are designed to lighten evacuation routes in public buildings. During emergency operation, light sources operate with reduced luminous flux. Additionally they are reactive power compensation (by default). Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Waga (kg) / weight (kg) Dostępna opcja Available option st at data cb Wawel 1 18 / nm 1 18 w (t8) 1 h nm / 9% 1,2 1, 1, 0,9 -/kvg Wawel 1 6 /nm 1 6 w (t8) 1 h / h nm / 8% 2,1 / 2,2 2,2 / 2, 2,2 / 2, 1,7 -/kvg Wawel 1 8 / mn 1 8 w (t8) 1 h / h nm / 6% 2,6 / 2,7 2,7 / 2,8 2,7 / 2,8 2,2 -/kvg Wawel 2 18 / nm 2 18 w (t8) 1 h / h nm / 9% 1,9 / 2,0 2,0 / 2,1 2,0 / 2,1 1,6 -/kvg Wawel 2 6 / nm 2 6 w (t8) 1 h / h nm / 8%,0 /,1,1 /,2,1 /,2 2,6 -/kvg Wawel 2 8 / nm 2 8 w (t8) 1 h / h nm / 6%, /,6,6 /,7,6 /,7,1 -/kvg Wawel 1 6 / m 1 6 w (t8) 1 h / h m 100% / 8% 2,1 / 2,2 2,2 / 2, 2,2 / 2, 1,7 evg/kvg Wawel 1 8 / m 1 8 w (t8) 1 h / h m 100% / 6% 2,6 / 2,7 2,7 / 2,8 2,7 / 2,8 2,2 evg/kvg Wawel 2 18 / m 2 18 w (t8) 1 h / h m 100% / 9% 1,9 / 2,0 2,0 / 2,1 2,0 / 2,1 1,6 -/evg Wawel 2 6 /m 2 6 w (t8) 1 h / h m 100% / 8%,0 /,1,1 /,2,1 /,2 2,6 evg/kvg Wawel 2 8 /m 2 8 w (t8) 1 h / h m 100% / 6%, /,6,6 /,7,6 /,7,1 evg/kvg a praca awaryjna / non maintained sa praca sieciowo-awaryjna / maintained st test ręczny / manual test at test automatyczny indywidualny / automatic separate test data test automatyczny centralny / automatic central test cb do centralnej baterii / to central battery Ingress Protection Rating IP 6 Insulation class I 20 V AC 0 60 Hz Pierwsze ładowanie: 8 h Ładowanie cykliczne: 2 h First charging: 8 h Cyclic charging: 2 h 10 0 C EN , EN , EN EN 617-1, EN 01, EN Ni-Cd / Ni-MH* System optyczny Optical system Klosz wewnętrznie ryflowany, odporny na działanie promieniowania uv, wykonany z poliwęglanu (pc). Internally fluted, uv-resistant diffuser is made of polycarbonate (pc). Korpus oprawy Fitting housing Korpus jest wykonany z poliwęglanu (pc) odpornego na uderzenia. Odbłyśnik jest wykonany z blachy stalowej malowanej proszkowo, klipsy zostały wzmocnione włóknem szklanym. The housing is made of impact-resistant polycarbonate (pc). Reflector is made of powder-painted steel sheet; the clips have been reinforced with glass fiber. Natynkowy, do sufitów i ścian Surface mounting, for ceilings and walls z System połączeń pomiędzy elementami gwarantuje wysoką szczelność oprawy. Po obu stronach oprawy oświetleniowej znajduje się dławnica System of fastening between elements guarantees high tightness of fitting. There is gland on each side of the lighting fitting x y 6 Katalog 2011 Oprawy oświetlenia awaryjnego i ewakuacyjnego Catalog 2011 Emergency and evacuation lighting fittings 7
