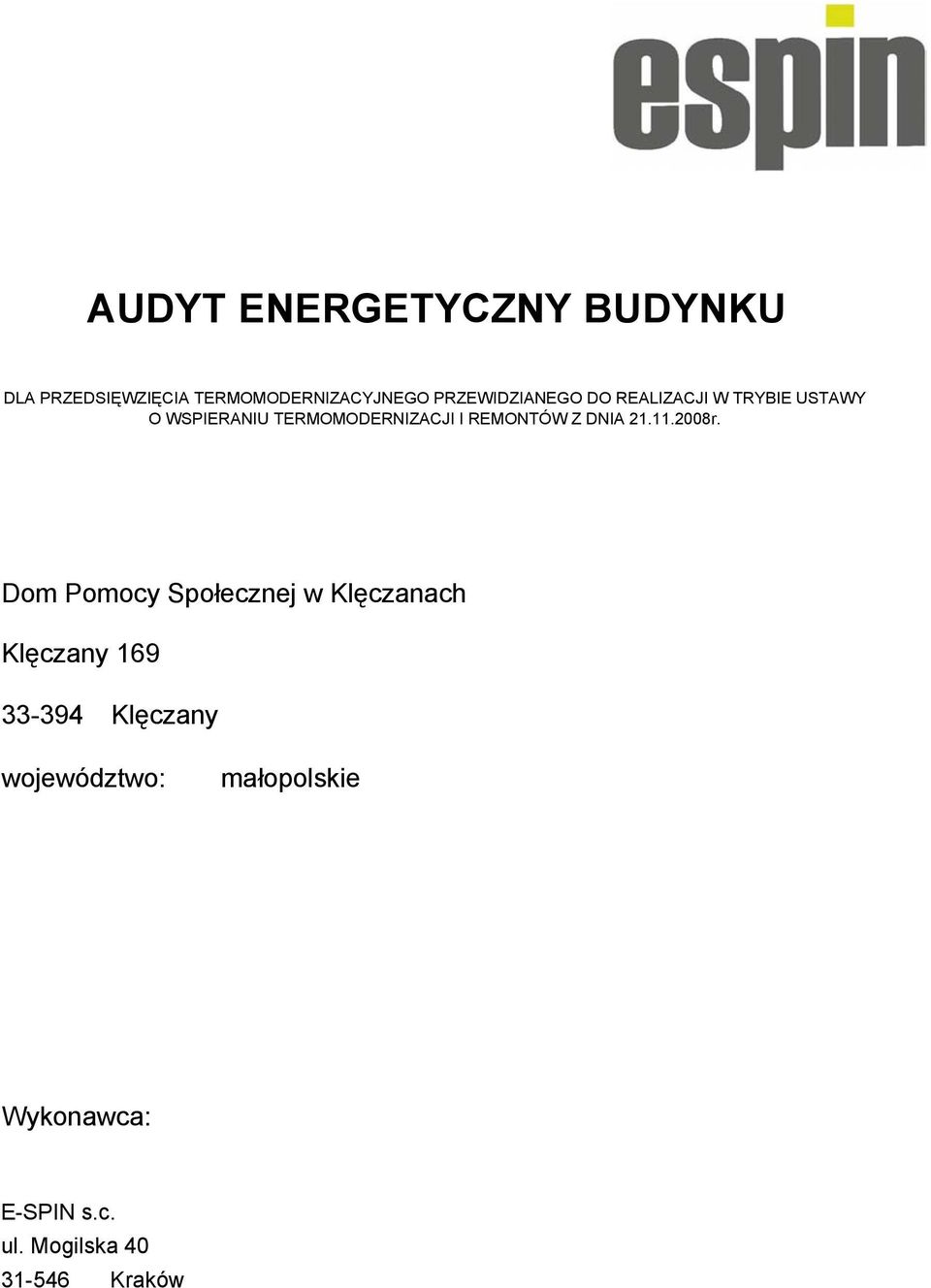

1 AUDYT ENERGETYCZNY BUDYNKU DLA PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO PRZEWIDZIANEGO DO REALIZACJI W TRYBIE USTAWY O WSPIERANIU TERMOMODERNIZACJI I REMONTÓW Z DNIA r. Dom Pomocy Społecznej w Klęczanach Klęczany Klęczany województwo: małopolskie Wykonawca: E-SPIN s.c. ul. Mogilska Kraków

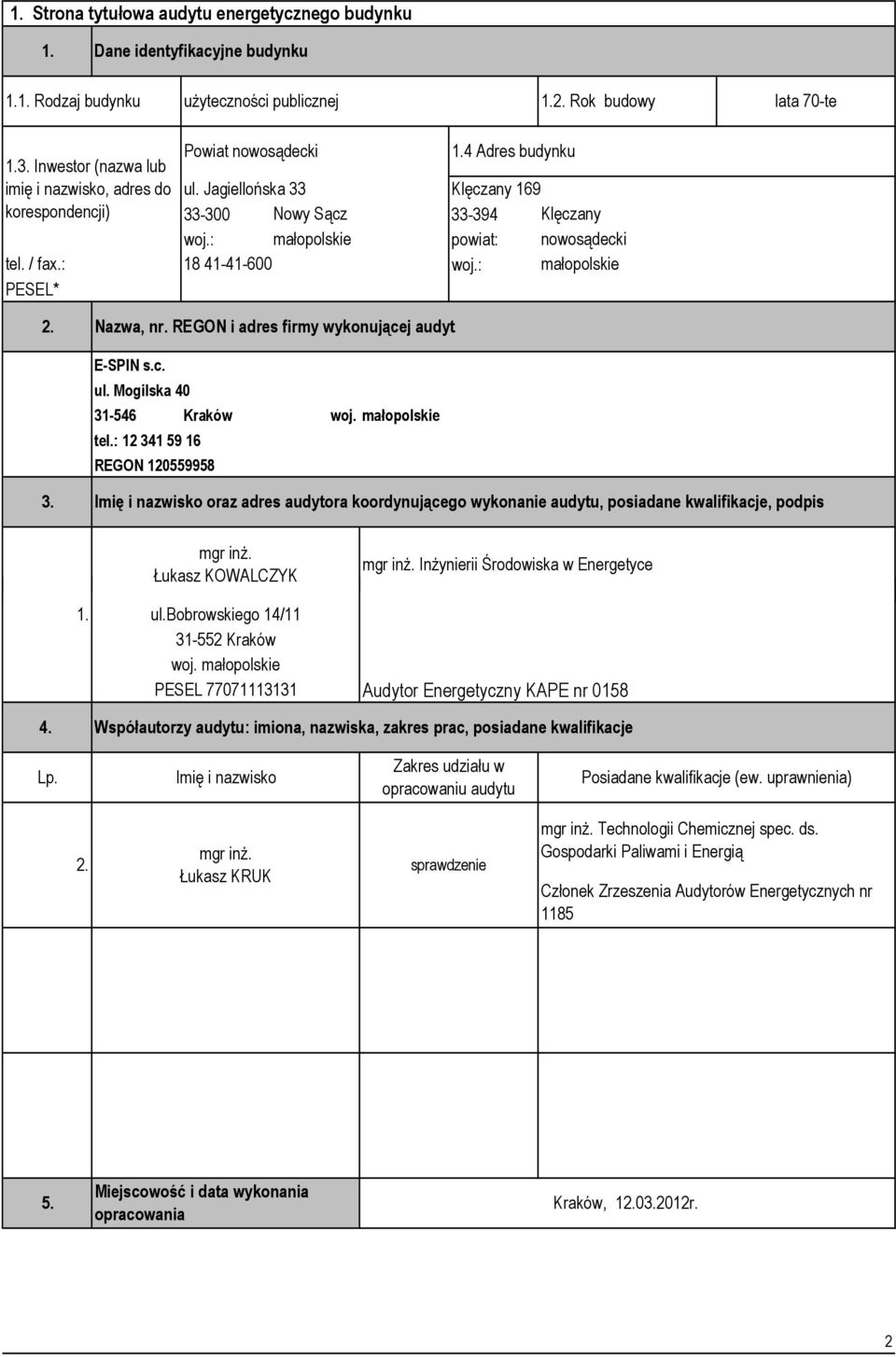

2 1. Strona tytułowa audytu energetycznego budynku 1. Dane identyfikacyjne budynku 1.1. Rodzaj budynku użyteczności publicznej 1.2. Rok budowy lata 7-te 1.3. Inwestor (nazwa lub Powiat nowosądecki 1.4 Adres budynku imię i nazwisko, adres do ul. Jagiellońska 33 Klęczany 169 korespondencji) 33-3 Nowy Sącz Klęczany tel. / fax.: woj.: małopolskie powiat: woj.: nowosądecki małopolskie PESEL* 2. Nazwa, nr. REGON i adres firmy wykonującej audyt E-SPIN s.c. ul. Mogilska Kraków woj. małopolskie tel.: REGON Imię i nazwisko oraz adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis 1. mgr inż. Łukasz KOWALCZYK ul.bobrowskiego 14/ Kraków woj. małopolskie PESEL mgr inż. Inżynierii Środowiska w Energetyce Audytor Energetyczny KAPE nr Współautorzy audytu: imiona, nazwiska, zakres prac, posiadane kwalifikacje Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu Posiadane kwalifikacje (ew. uprawnienia) 2. mgr inż. Łukasz KRUK sprawdzenie mgr inż. Technologii Chemicznej spec. ds. Gospodarki Paliwami i Energią Członek Zrzeszenia Audytorów Energetycznych nr mgr inż. Ewelina ZUB-SOKALSKA współpraca mgr inż. Inżynierii Środowiska. Spec. Odnawialne Źródła Energii Członek Zrzeszenia Audytorów Energetycznych nr mgr inż. Aleksandra MATEJA sporządzenie bilansu cieplnego mgr inż. Inżynierii Środowiska. Spec. Systemy i Techniki Ochrony Środowiska 5. Miejscowość i data wykonania opracowania Kraków, r. 2

3 6. Spis treści 1. Strona tytułowa audytu energetycznego budynku 2. Karta audytu energetycznego budynku 3. Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora 4. Inwentaryzacja techniczno-budowlana 5. Ocena stanu technicznego budynku 6. Wykaz rodzaju usprawnień i przedsięwzięć termomodernizacyjnych wybranych na podstawie oceny stanu technicznego 7. Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego 8. Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego 9. Opis optymalnego wariantu przedsięwzięcia termomodernizacyjnego 1. Załączniki

4 2. Karta audytu energetycznego budynku Dane ogólne 1. Konstrukcja/technologia budynku 2. Liczba kondygnacji 3. Kubatura części ogrzewanej, [m 3 ] Powierzchnia użytkowa części mieszkalnej, [m 2 ] Powierzchnia użytkowa lokali użytkowych oraz innych 6. pomieszczeń niemieszkalnych, [m 2 ] 7. Liczba mieszkań 8. Liczba osób użytkujących budynek 9. Sposób przygotowania ciepłej wody 1. Rodzaj systemu ogrzewania budynku 11. Współczynnik kształtu A/V, [l/m] 12. Inne dane charakteryzujące budynek Współczynniki przenikania ciepła przez przegrody zewnętrzne, [W/(m 2 K)] tradycyjna 2+piwnice 4422 Powierzchnia budynku netto, [m 2 ] 1568,5, 1. Ściany zewnętrzne/ ściany wewnętrzne/ ściana w gruncie 2. Dach / stropodach/ strop nad przejściem 118 centralny, kotłownia olejowa centralny, kotłownia olejowa,49 Stan przed termomodernizacją 1548,8,32,32,41,41 1,7,22 Stan po termomodernizacji 3. Strop piwnicy/ podłoga na gruncie 4. Okna 5. Drzwi,5,5,38,38 2,1 1,4 2,5 2,5 3. Sprawności składowe systemu ogrzewania Sprawność wytwarzania,92,92 Sprawność przesyłania,9,95 Sprawność regulacji i wykorzystania,85,93 Sprawność akumulacji 1, 1, Uwzględnienie przerwy na ogrzewanie w okresie tygodnia 1, 1, Uwzględnienie przerw na ogrzewanie w ciągu doby 1, 1, 4. Charakterystyka systemu wentylacji Rodzaj wentylacji (naturalna, mechaniczna) grawitacyjna grawitacyjna Sposób doprowadzenia i odprowadzenia powietrza stolarka / kanały went. stolarka / kanały went. Strumień powietrza wentylacyjnego, [m 3 /h] 5593,1 4422, Liczba wymian, [1/h] 1,26 1, 5. Charakterystyka energetyczna budynku Obliczeniowa moc cieplna systemu grzewczego, [kw] 13,197 69,788 Obliczeniowa moc cieplna na przygotowanie cwu, [kw] 4,346 4,346 Roczne zapotrzebowanie na ciepło do ogrzewania budynku bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu, [GJ/rok] 99,66 53,17 4

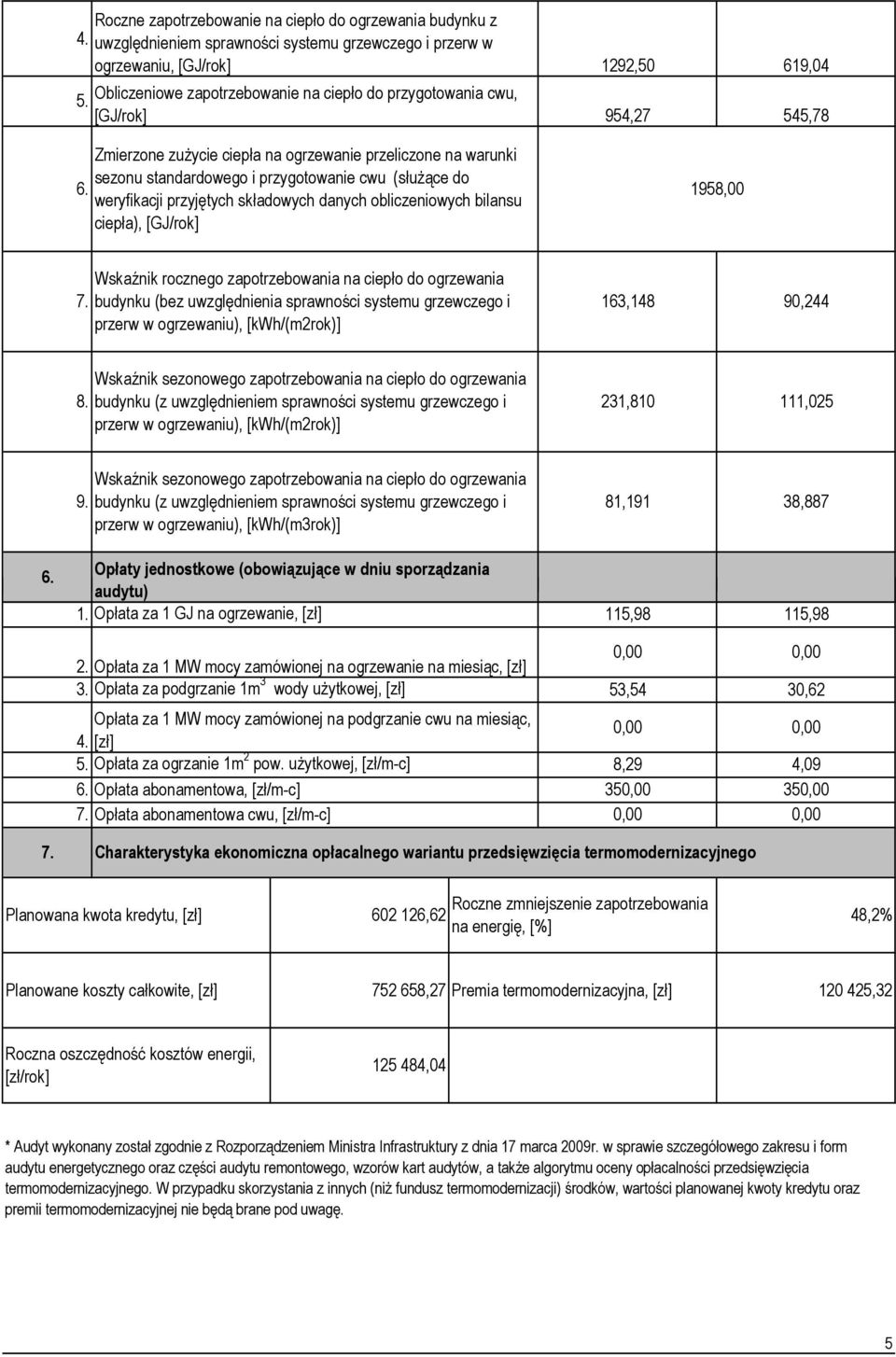

5 4. 5. Roczne zapotrzebowanie na ciepło do ogrzewania budynku z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu, [GJ/rok] 1292,5 619,4 Obliczeniowe zapotrzebowanie na ciepło do przygotowania cwu, [GJ/rok] 954,27 545,78 6. Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego i przygotowanie cwu (służące do weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła), [GJ/rok] 1958, 7. Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu), [kwh/(m2rok)] 163,148 9, Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu), [kwh/(m2rok)] 231,81 111,25 9. Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu), [kwh/(m3rok)] 81,191 38, Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) 1. Opłata za 1 GJ na ogrzewanie, [zł] 115,98 115,98,, 2. Opłata za 1 MW mocy zamówionej na ogrzewanie na miesiąc, [zł] 3. Opłata za podgrzanie 1m 3 wody użytkowej, [zł] 53,54 3,62 Opłata za 1 MW mocy zamówionej na podgrzanie cwu na miesiąc, 4. [zł] 5. Opłata za ogrzanie 1m 2 pow. użytkowej, [zł/m-c] 6. Opłata abonamentowa, [zł/m-c] 7. Opłata abonamentowa cwu, [zł/m-c], 8,29 35,,, 4,9 35,, 7. Charakterystyka ekonomiczna opłacalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota kredytu, [zł] ,62 Roczne zmniejszenie zapotrzebowania na energię, [%] 48,2% Planowane koszty całkowite, [zł] ,27 Premia termomodernizacyjna, [zł] ,32 Roczna oszczędność kosztów energii, [zł/rok] ,4 * Audyt wykonany został zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 17 marca 29r. w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego. W przypadku skorzystania z innych (niż fundusz termomodernizacji) środków, wartości planowanej kwoty kredytu oraz premii termomodernizacyjnej nie będą brane pod uwagę. 5

6 3. Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora 3.1. Dokumentacja projektowa: - - dokumentacja techniczna przekazana przez Inwestora ankieta 3.2. Obliczenia zapotrzebowania ciepła wg programu OZC 3.3. Osoby udzielające informacji: Pani Krystyna Buzała - dyrekacja obiektu 3.4. Wytyczne, sugestie i uwagi użytkownika: - wzrost komfortu cieplnego, - obniżenie kosztów ogrzewania, 3.5. Wizja lokalna przeprowadzona w dniu: r Moc zamówiona budynku na potrzeby c.o. - MW 3.6. Akty Prawne - MW Ustawa z dnia 21 listopada 28r. o wspieraniu termomodernizacji i remontów. Rozporządzenie Ministra Infrastruktury z dnia 17 marca 29r. W sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego. Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 28r. W sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno-użytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej. 6

7 4. Inwentaryzacja techniczno-budowlana 4.1. Opis ogólny obiektu Budynek Domu Pomocy Społecznej w Klęczanach, to obiekt zrealizowany w latach 7-tych w technologii tradycyjnej. Obiekt posiada dwie kondygnacje nadziemne i jest częściowo podpiwniczony. Średnia wysokość kondygnacji w osiach: 3,25 m Konstrukcja budynku Ściany zewnętrzne wykonane z cegły ceramicznej o grubości 25 cm ocieplone styropianem o grubości 1 cm. Stropy międzypiętrowe - gęstożebrowe DZ-3. Stropodach wentylowany o niewystarczającej izolacji termicznej, kryty papą asfaltową. Okna zewnętrzne w budynku drewniane, zespolone podwójnie szklone. Stolarka okienna jest w średnim stanie technicznym. Drzwi zewnętrzne stalowe z szybą zespoloną w dobrym stanie technicznym Ogólny opis instalacji c.o. Budynek ogrzewany jest za pomocą kotłowni olejowej z 1997 roku. Źródłem ciepła są dwa niskotemperaturowe kotły olejowe firmy Viessmann typ Paromat Triplex o mocy 9-15kW każdy. Instalacja centralnego ogrzewania stara stalowa. Grzejniki aluminiowe, żeliwne oraz faviery. Brak zainstalowanych zaworów termostatycznych przy grzejnikach. Instalacja jest wyeksploatowana, często dochodzi do awarii Ogólny opis instalacji cwu. Ciepła woda przygotowywana w kotłowni za pomocą podgrzewacza pojemnościowego (5 l.). Instalacja w zadawalającym stanie technicznym Opis ogólny wentylacji. Wentylacja grawitacyjna sprawna. Stwierdzono nadmierne przewietrzanie spowodowane nieszczelną stolarką okienną. 7

8 5. Ocena stanu technicznego budynku l.p. charakterystyka stanu istniejącego P1 stropodach wentylowany 1. U= 1,7 W/(m2K) możliwości i sposób poprawy przegrody zewnętrzne Docieplenie ścian zewnętrznych styropianem - technologia lekka mokra, metoda BSO. U=,25 W/(m2K) okna i drzwi 2. Okna zewnętrzne w budynku drewniane, zespolone podwójnie szklone. Stolarka okienna jest w średnim stanie technicznym. Wymiana starych okien zewnętrznych na nowe. Montaż nawiewników powietrza. Drzwi zewnętrzne stalowe z szybą zespoloną w dobrym stanie technicznym. Bez zmian wentylacja 3. Wentylacja grawitacyjna sprawna. Stwierdzono nadmierne przewietrzanie spowodowane nieszczelną stolarką okienną. Wymiana starych okien zewnętrznych na nowe. Montaż nawiewników powietrza. instalacja ciepłej wody użytkowej 4. Ciepła woda przygotowywana w kotłowni za pomocą podgrzewacza pojemnościowego (5 l.). Instalacja w zadawalającym stanie technicznym. Zastosowanie systemu solarnego do wspomagania przygotowania ciepłej wody. instalacja grzewcza 5. Budynek ogrzewany jest za pomocą kotłowni olejowej z 1997 roku. Źródłem ciepła są dwa niskotemperaturowe kotły olejowe firmy Viessmann typ Paromat Triplex o mocy 9-15kW każdy. Instalacja centralnego ogrzewania stara stalowa. Grzejniki aluminiowe, żeliwne oraz faviery. Brak zainstalowanych zaworów termostatycznych przy grzejnikach. Instalacja jest wyeksploatowana, często dochodzi do awarii. Zakres modernizacji c.o. obejmuje: wymianę wewnętrznej instalacji centralnego ogrzewania wraz z grzejnikami, zastosowanie przygrzejnikowych zaworów termostatycznych, zaworów odcinających i automatycznych odpowietrzników. 8

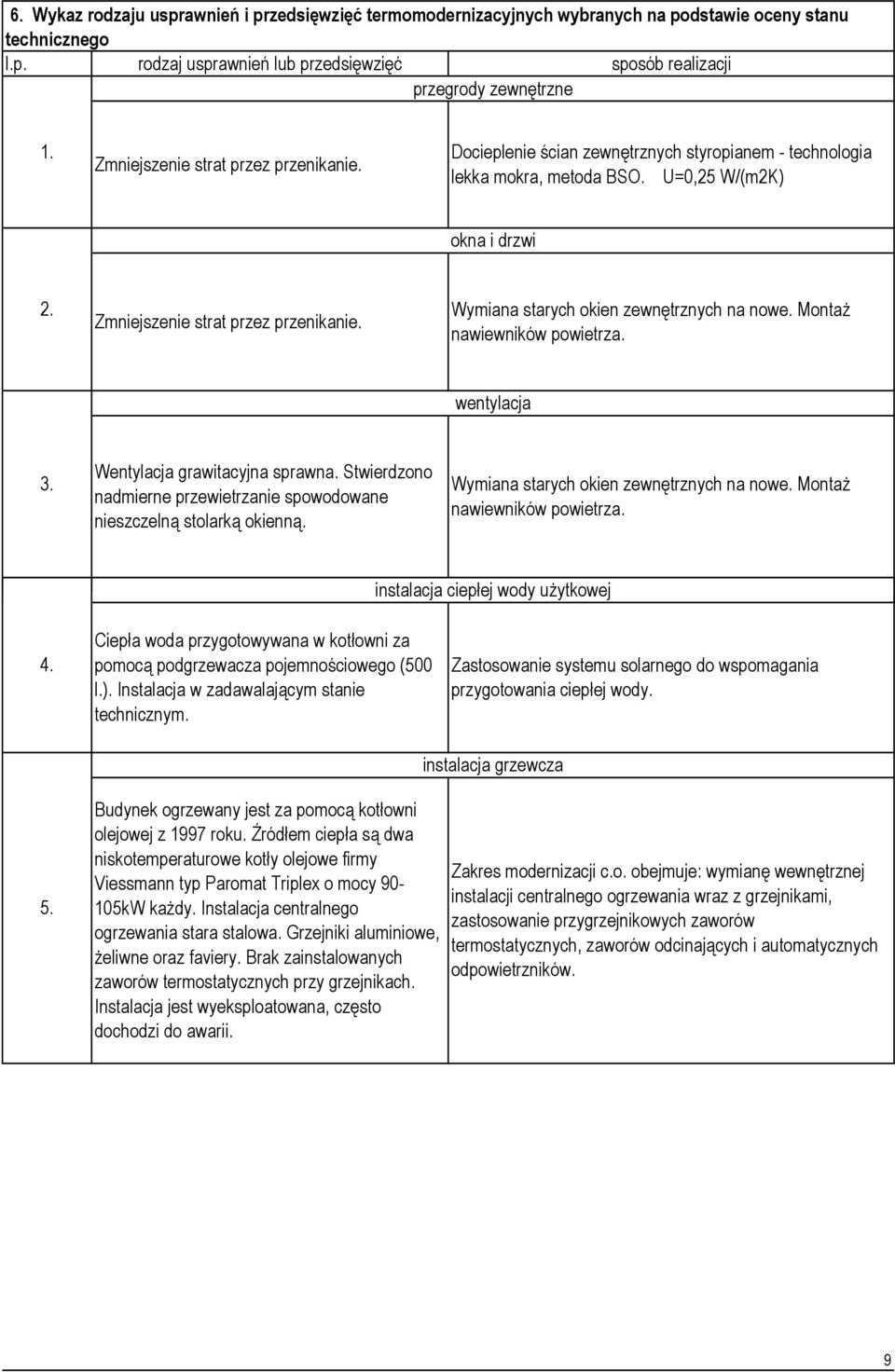

9 6. Wykaz rodzaju usprawnień i przedsięwzięć termomodernizacyjnych wybranych na podstawie oceny stanu technicznego l.p. rodzaj usprawnień lub przedsięwzięć sposób realizacji przegrody zewnętrzne 1. Zmniejszenie strat przez przenikanie. Docieplenie ścian zewnętrznych styropianem - technologia lekka mokra, metoda BSO. U=,25 W/(m2K) okna i drzwi 2. Wymiana starych okien zewnętrznych na nowe. Montaż Zmniejszenie strat przez przenikanie. nawiewników powietrza. wentylacja 3. Wentylacja grawitacyjna sprawna. Stwierdzono nadmierne przewietrzanie spowodowane nieszczelną stolarką okienną. Wymiana starych okien zewnętrznych na nowe. Montaż nawiewników powietrza. instalacja ciepłej wody użytkowej 4. Ciepła woda przygotowywana w kotłowni za pomocą podgrzewacza pojemnościowego (5 l.). Instalacja w zadawalającym stanie technicznym. Zastosowanie systemu solarnego do wspomagania przygotowania ciepłej wody. instalacja grzewcza 5. Budynek ogrzewany jest za pomocą kotłowni olejowej z 1997 roku. Źródłem ciepła są dwa niskotemperaturowe kotły olejowe firmy Viessmann typ Paromat Triplex o mocy 9-15kW każdy. Instalacja centralnego ogrzewania stara stalowa. Grzejniki aluminiowe, żeliwne oraz faviery. Brak zainstalowanych zaworów termostatycznych przy grzejnikach. Instalacja jest wyeksploatowana, często dochodzi do awarii. Zakres modernizacji c.o. obejmuje: wymianę wewnętrznej instalacji centralnego ogrzewania wraz z grzejnikami, zastosowanie przygrzejnikowych zaworów termostatycznych, zaworów odcinających i automatycznych odpowietrzników. 9

10 7. Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego W rozdziale dokonano: a) określenia optymalnego oporu cieplnego dla każdego usprawnienia wymienionego w rozdziale 6 dotyczącego zmniejszenia strat ciepła b) zestawienia optymalnych usprawnień w kolejności rosnącej wg wartości prostego czasu zwrotu nakładów (SPBT) charakteryzujące każde usprawnienie oraz nakłady finansowe 7.1. Wybór optymalnych usprawnień dotyczących zmniejszenia zapotrzebowania na ciepło Do obliczeń przyjęto następujące dane: symbol przed termomodernizacją po termomodernizacji obliczeniowa temperatura wewnętrzna, [ C] t wo 19,7 19,7 obliczeniowa temperatura zewnętrzna, [ C] t zo -2, -2, opłata zmienna związana z dystrybucją i przesyłem jednostki energii wykorzystywanej do ogrzewania, [zł/gj] O z, O 1z 115,98 115,98 stała opłata miesięczna związana z dystrybucją i przesyłem energii wykorzystywanej do ogrzewania, [zł/(mw miesiąc)] O m, O 1m,, miesięczna opłata abonamentowa, [zł] Ab, Ab 1 35, 35, udział źródła ciepła w zapotrzebowaniu na ciepło przed i po wykonaniu wariantu termomodernizacyjnego x, x udział źródła ciepła w zapotrzebowaniu na moc cieplną przed i po wykonaniu wariantu termomodernizacyjnego y, y

11 Określenie optymalnego oporu cieplnego dla przegrody zewnętrznej budynku Współczynnik przenikania ciepła U 1,7 przegrody w stanie istniejącym Całkowity opór cieplny przegrody w stanie istniejącym Powierzchnia przegrody do obliczania strat Powierzchnia przegrody do obliczania kosztu usprawnienia Liczba stopniodni [W/(m 2 K)] R [(m 2 K)/W] A λ [W/(mK)] [m 2 ] [GJ/rok] A koszt [m 2 ] [MW] Sd [dzień K/rok],93 773,93 738,33 353,7 Przegroda (symbol): stropodach wentylowany Materiał izolacyjny STRDW Współczynnik przewodzenia ciepła Roczne zapotrzebowanie na ciepło na pokrycie strat przez przenikanie Zapotrzebowanie na moc cieplną na pokrycie strat przez przenikanie Q u q u granulat wełny,5 252,614,32912 optymalizacja d R R U q1 u Q 1u N u O ru SPBT cm m 2 *K/W m 2 *K/W W/m 2 *K MW GJ/rok zł zł/rok lata 16 4,13 3,2,24, , , ,59 2, ,33 3,4,23,796 54, , ,16 2, ,53 3,6,22, , , ,77 2,2 19 4,73 3,8,21, , , ,85 2,22 2 4,93 4,,2, , , ,25 2,24 Wartość N u przyjęto na podstawie zapytań ofertowych. Wariant wybrany: d R R U q1 u Q 1u N u O ru SPBT cm m 2 *K/W m 2 *K/W W/m 2 *K MW GJ/rok zł zł/rok lata 18 4,53 3,6,22, , , ,77 2,2 Uwaga! Zalecenie termomodernizacyjne obejmuje ocieplenie stropodachu wentylowanego granulatem wełny mineralnej wraz z wymianą pokrycia na nowe z papy termozgrzewalnej. 11

12 Określenie optymalnego usprawnienia dotyczącego wymiany okien oraz poprawy systemu wentylacji Przegroda (symbol): OZ Powierzchnia całkowita okien Współczynnik przenikania ciepła okna przewidzianego do wymiany Strumień powietrza wentylacyjnego odniesiony do warunków projekt. A ok m 2 229,7 wymiana starych okien, montaż nawiewników powietrza U roczne zapotrzebowanie na ciepło na Q 2,1 W/(m 2 K) pokrycie strat przez przenikanie GJ/rok 682,58 V nom zapotrzebowanie na moc cieplną na q 393,7,87751 m 3 /h pokrycie strat przez przenikanie MW Usprawnienie 1 2 U 1 N ok jednostkowe A ok Q 1 q 1 O rok + N ok + N w SPBT W/m 2 *K zł/m 2 m 2 GJ/rok MW zł/rok zł lata 1,7 768, 229,7 532,46, , ,32 1,17 1,4 8, 229,7 511,435, , , 9,29 Wariant wybrany 2 U 1 N ok jednostkowe A ok Q 1 q 1 O rok + N ok + N w SPBT W/m 2 *K zł/m 2 m 2 GJ/rok MW zł/rok zł lata 1,4 8, 229,7 511,435, , , 9,29 dane do obliczeń: symbol stan istniejący wariant 1 wariant 2 strumień powietrza wentylacyjnego, m3/h vobl 574,9 393,7 393,7 współczynnik przepływu, m3/(m*h*dapa^(2/3)) a 3,3 współczynnik korekcyjny współczynnik korekcyjny współczynnik korekcyjny,3 c r 1,1,85,85 c m 1,3 1, 1, c w 1,2 1,2 1,2 12

13 7.3. Określenie optymalnych usprawnień termomodernizacyjnych dotyczących zmniejszenia zapotrzebowania na ciepło do przygotowania ciepłej wody użytkowej opis jednostka stan przed modernizacją stan po modernizacji ciepło właściwe wody, c w kj/kg*k 4,19 4,19 gęstość wody, ρ w kg/m jednostkowe dobowe zużycie ciepłej wody, V cw l/os 48, 48, ilość osób, L i os temperatura wody ciepłej w podgrzewaczu, θ cw C temperatura wody zimnej, θ C 1 1 czas użytkowania, t uz doba Ilośc energii uzyskana z instalacji solarnej w ciagu roku roczne zapotrzebowanie ciepła użytkowego Qw, nd =V cw *L i *c w *ρ w *(θ cw -θ )*k t *t uz /(1*36) kwh/rok kwh/rok, , , ,98 sprawność wytwarzania ciepła, η w,g -,92,92 sprawność przesyłu ciepłej wody, η w,d -,6,6 sprawność akumulacji, η w,s -,74,74 sprawność sezonowa wykorzystania, η w,e - 1, 1, sprawność całkowita, η w,tot -,41,41 roczne zapotrzebowanie ciepła końcowego, Q K,W kwh/rok , ,9 roczne zapotrzebowanie ciepła końcowego, Q K,W średnie godzinowe zapotrzebowanie na c.w.u. w budynku, V hśr =(L i *V cw )/(18*1) współczynnik godzinowej nierównomierności rozbioru -,244 c.w.u., N h =9,32*L i zapotrzebowanie na ciepło na ogrzanie 1m 3 wody Q cwj =c w *ρ w *(θ cw -θ )*k t /η w,tot /1 6 GJ/rok m 3 /h - GJ/m 3 954,27,31 2,91,46 545,78,31 2,91,46 maksymalna moc c.w.u. q cwu max =V hśr *Q cwj *N h *1 6 /36 kw 117,4 117,4 średnia moc c.w.u. q cwu śr =q cwu max /N h kw 4,35 4,35 koszty zmienne c.w.u. zł/gj 115,98 115,98 koszty stałe c.w.u. zł/mw*mc,, abonament c.w.u. zł/mc,, koszty wytworzenia c.w.u. zł/rok , ,71 13

14 Wybór optymalnego wariantu termomodernizacyjnego dotyczącego przygotowania ciepłej wody użytkowej usprawnienie termomodernizacyjne N cw zł o rcw zł/rok SPBT lata Zastosowanie systemu solarnego do wspomagania przygotowania ciepłej wody. 36, ,67 7,6 Energia pozyskana z 1m 2 kolektora 515 [kwh/m 2 rok] Powierzchnia czynna kolektorów, m 2 9 [m 2 ] Ilość energii pozyskanej przez system 4635 [kwh/rok] Powierzchnia jednego panelu wynosi 2,5 m 2. Powierzchnia absorbera wynosi: 1,25 m 2 Roczny uzysk energetyczny z zestawu kolektorów wynosi: kwh/rok tj. 18,45 GJ/rok W obliczeniach dotyczących modernizacji ciepłej wody związanych z zastosowaniem kolektorów słonecznych przyjęto założenie, że część rocznego zużycia energii pozyskiwana będzie z kolektorów słonecznych i będzie energią darmową. 14

15 7.4 Zestawienie optymalnych usprawnień w kolejności rosnącej wartości SPBT Rodzaj i zakres usprawnienia termomodernizacyjnego Planowane koszty robót [zł] SPBT [lata] stropodach wentylowany ,27 2,2 CWU okno zewnętrzne 36, , 7,6 9,3 15

16 7.5. Wybór optymalnego wariantu usprawnień termomodernizacyjnych poprawiających sprawność systemu grzewczego. współczynniki sprawności w stanie istniejącym sprawność wytwarzania ciepła sprawność przesyłania ciepła sprawność regulacji i wykorzystania ciepła sprawność akumulacji ciepła uwzględnienie przerwy na ogrzewania w okresie tygodnia uwzględnienie przerw na ogrzewanie w ciągu doby sprawność całkowita systemu grzewczego symbol wartość,92 η g η d η e η s w t,9,85 1, 1, w d 1, η g η d η e η s, Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego poprawiającego sprawność cieplną systemu grzewczego L.p. opis wariantu η w η p η r η e wt w d SZE O rco N co SPBT GJ/rok zł/rok zł lata 1 stan istniejący,7 1, 1, 99, Zakres modernizacji c.o. obejmuje: wymianę wewnętrznej instalacji centralnego ogrzewania wraz z grzejnikami, zastosowanie przygrzejnikowych zaworów termostatycznych, zaworów odcinających i automatycznych odpowietrzników.,81 1, 1, 99, , , 7,1 16

17 Zestawienie usprawnień składający się na optymalny wariant przedsięwzięcia termomodernizacyjnego poprawiającego sprawność systemu ogrzewania. L.p. Rodzaj usprawnień Wytwarzanie ciepła Zmiana wartości współczynników sprawności 1 bez zmian η g =,92,92 Przesyłanie ciepła 2 wymiana instalacji rozprowadzającej wraz z grzejnikami na nową o znikomej bezwładności cieplnej η d =,9,95 Regulacja i wykorzystanie ciepła 3 montaż przygrzejnikowych zaworów termostatycznych z głowicami, zaworów odcinających, automatycznych odpowietrzników η e =,85,93 Akumulacja ciepła 4 bez zmian η s = 1, 1, Przerwy w czasie tygodnia 5 w t = 1, 1, bez zmian Przerwy w czasie doby 6 bez zmian w d = 1, 1, Sprawność całkowita systemu : η g η d η e η s = η całk,7,81 17

18 Wyniki obliczeń sezonowego zapotrzebowania ciepła i mocy na ogrzewanie dla poszczególnych wariantów termomodernizacyjnych Zapotrzebowanie STAN ISTNIEJĄCY Wariant Zapotrzebowanie mocy, MW,132 Zapotrzebowanie na ciepło GJ/a 99,66 w3 stropodach wentylowany, ,26 w2 CWU, ,26 w1 okno zewnętrzne,698 53,17 18

19 8. Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Niniejszy rozdział obejmuje: 1. Określenie wariantów przedsięwzięć termomodernizacyjnych 2. Ocenę wariantów pod względem spełnienia wymogów ustawowych 3. Wskazanie wariantu optymalnego do realizacji 8.1. Określenie wariantów przedsięwzięć termomodernizacyjnych W niniejszym podrozdziale uszeregowano przedsięwzięcia termomodernizacyjne wg rosnącego czasu zwrotu i sformułowano warianty termomodernizacji str ropodach wentylowany CW WU ok kno zewnętrzne Sy ystem grzewczy WARIANT WARIANT WARIANT 3 WARIANT 4 WARIANT WARIANT 6 + WAR RIANT 7 + WARIANT 8 + WARIANT

20 8.2. Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego budynku Lp Wariant przedsięwzięcia termomodernizacyjnego WARIANT 1 WARIANT 2 WARIANT 3 WARIANT 4 WARIANT 5 WARIANT 6 WARIANT 7 WARIANT 8 Planowane koszty całkowite, [zł] , , , , 157 7, 157 7, 157 7, 157 7, Roczna oszczędność kosztów energii, [zł/rok] Procentowa oszczędność zapotrzebowania na energię (z uwzględnieniem sprawności całkowitej), [%] ,4 48,16% 1 786,1 38,68% 53 49,43 2,5% 2 15,96 7,72% 2 15,96 7,72% 2 15,96 7,72% 2 15,96 7,72% 2 15,96 7,72% Premia termomodernizacyjna Op ptymalna kwota kredytu, [zł] 2% kredytu, [zł] 16% kosztow całkowitych, [zł] Dwukrotność rocznej oszczędności kosztow energii, [zl] , , , , , , , , , , , , , , , 4 211, , , , 4 211, , , , 4 211, , , , 4 211, , , , 4 211,91 2

21 9. Opis optymalnego wariantu przedsięwzięcia termomodernizacyjnego Na podstawie dokonanej analizy, jako optymalny wariant przedsięwzięcia termomodernizacyjnego w rozpatrywanym budynku wybrano wariant nr 1 Przedsięwzięcie to spełnia warunki ustawowe: 1. Oszczędność zapotrzebowania ciepła wyniesie: 2. Planowany kredyt jest zgodny z warunkami Ustawy i wynosi: 3. Wielkość środków własnych inwestora wynosi: 4. Wysokość premii termomodernizacyjnej 48,2% ,62 zł ,65 zł ,32 zł Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego. Należy wykonać następujące prace: 1. Docieplić stropodach wentylowany granulatem wełny mineralnej o grubości 18 cm. Współczynnik przewodzenia ciepła granulatu wełny mineralnej λ=,5 W/(mK). Wymienić pokrycie dachu na nowe z papy termozgrzewalnej. 2. Wymienić ć stare okna zewnętrzne ę e na nowe z nawiewnikami a powietrza o współczynniku przenikania aciepła cepa U=1,4 W/(m 2 K). 3. Zmodernizować system c.w.u.: montaż systemu solarnego służącego do wspomagania przygotowania ciepłej wody. Powierzchnia zastosowanych kolektorow: 9 m Zmodernizować system c.o.: wymiana wewnętrznej instalacji centralnego ogrzewania wraz z grzejnikami, zastosowanie przygrzejnikowych zaworów termostatycznych, zaworów odcinających i automatycznych odpowietrzników. 21

22 Kalkulacja kosztów. Kosztorys sporządzony według metody kalkulacji uproszczonej. Zakres: Modernizacja systemu grzewczego OPIS ILOŚĆ, pkt. CENA JEDNOSTKOWA, zł/pkt. WARTOŚĆ, zł (brutto) Grzejniki 1 5 5, Zawory termostatyczne , Zawory powrotne 1 5 5, Rurociągi , Prace demontażowe 1 4 4, RAZEM 143 2, Zakres: Modernizacja systemu przygotowania ciepłej wody OPIS ILOŚĆ, m2 CENA JEDNOSTKOWA, zł/m2 WARTOŚĆ, zł (brutto) Zastosowanie systemu solarnego do wspomagania przygotowania ciepłej wody. 1 36, 36, RAZEM 36, 22

23 Kalkulacja kosztów. Kosztorys sporządzony według metody kalkulacji uproszczonej. Zakres: Docieplenie przegród zewnętrznych budynku (ścian, stropów, stropodachów) CENA OPIS POWIERZCHNIA, m2 JEDNOSTKOWA, Przegroda 1 STRDW WARTOŚĆ, zł (brutto) Ocieplenie ścian zewnętrznych poprzez przyklejenie płyt styropianu metodą lekką mokrą (bezspoinowy system ociepleń). 738,33 69, ,27 Grubość izolacji: 18 cm RAZEM ,27 23

24 Kalkulacja kosztów. Kosztorys sporządzony według metody kalkulacji uproszczonej. Zakres: Wymiana okien i drzwi zewnętrznych OPIS POWIERZCHNIA, m2 Okno 1 okno zewnętrzne CENA JEDNOSTKOWA, WARTOŚĆ, zł (brutto) Wymiana starych okien zewnętrznych na nowe z nawiewnikami powietrza. 229,74 8, , Współczynnik U= 1,4 W/(m 2 K) RAZEM , Koszty opracowania audytu energetycznego, projektu instalacji centralnego ogrzewania, projektu instalacji solarnej i nadzorów autorskich. 14 5, 24

25 1. Załączniki 1.1. Załącznik nr 1 - Inwentaryzacja przegród budowlanych rozpatrywanego budynku PRZEGRODA SKRÓT Z OZC NAZWA WSP. U, W/m 2 K POWIERZCHNIA, m 2 Przegroda 1 STRDW stropodach wentylowany 1,7 738,33 Okno 1 OZ okno zewnętrzne 2,1 229, Załącznik nr 2 - Obliczenie strumienia powietrza wentylacyjnego pomieszczenie ilość m 3 /h m 3 /h suma 384,9 1 wym/h 384,9 617,1 1 wym/h 617,1,, Ψ= 4422, 25

26 1.2. Załącznik nr 2 - Obliczenie zapotrzebowania ciepła - wydruk z programu 26

27 Wyniki - Ogólne Podstawowe informacje: Miejscowość: Adres: Kleczany DPS w Klęczanach Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 12831:26 Norma na obliczanie E: PN-EN ISO miesięc Dane klimatyczne: Strefa klimatyczna: III Projektowa temperatura zewnętrzna θ e : -2 C Średnia roczna temperatura zewnętrzna θ m,e : 7,6 C Stacja meteorologiczna: Nowy Sącz Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A H : 1548,8 m 2 Kubatura ogrzewana budynku V H : 4422, m 3 Projektowa strata ciepła przez przenikanie Φ T : 7332 W Projektowa wentylacyjna strata ciepła Φ V : W Całkowita projektowa strata ciepła Φ: W Projektowe obciążenie cieplne budynku Φ HL : W Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO 1379 Stacja meteorologiczna: Nowy Sącz Sezonowe zapotrzebowanie na energię na ogrzewanie Strumień powietrza wentylacyjnego-ogrzewanie V v,h : 5474,7 m 3 /h Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 99,66 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Powierzchnia ogrzewana budynku A H : 1549 m 2 Kubatura ogrzewana budynku V H : 4422, m 3 Wskaźnik zapotrzebowania - ogrzewanie EA H : 587,3 MJ/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EA H : 163,1 kwh/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 25,7 MJ/(m 3 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 57,1 kwh/(m 3 rok) Strona 27 Audytor OZC SANKOM Sp. z o.o.

28 Wyniki - Bilans zapotrzebowania na energię na ogrzewanie wg normy PN-EN ISO 1379 Miesiąc T em,m Q D Q iw Q g Q ve η H,gn Q sol Q int Q H,nd H tr,adj H ve,adj C GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok W/K W/K Styczeń,5 91,35, 16,97 99,67,931 14,37 31,68 165, ,6 1862,8 Luty,8 81,28, 16,77 88,68,919 18,8 28,62 143,13 2,7 1862,8 Marzec 2,9 8,46, 16,97 87,7,883 34,26 31,68 126, ,7 1862,8 Kwiecień 8,3 54,15, 12,23 58,8,781 49,66 3,66 62, , 1862,8 Maj 12,7 36,12, 7,3 39,1,611 67,91 31,68 21, ,3 1754,6 Czerwiec 15,1 24,85, 2,11 26,83,483 67,95 3,66 6,19 166,2 1754,6 Lipiec 19,7 5,66, -,9 6,11,116 68,91 31,68, 34, ,6 Sierpień 16,6 19,15, -3,7 2,68,398 56,52 31,68 1,65 136,7 1754,6 Wrzesień 13,6 31,17, -2,74 33,66,658 38,1 3,66 16, ,2 1754,6 Październik 7,5 59,59,,79 64,75,834 27,53 31,68 75, ,6 1862,8 Listopad 3, 77,43, 6,49 84,39,96 12,62 3,66 129,8 1786,5 1862,8 Grudzień,7 9,44, 12,64 98,68,933 11,79 31,68 161, , 1862,8 W sezonie 8,5 651,64, 86,9 78,94, ,33 373,5 99, , 198,8 Strona 28

29 Wyniki - Zestawienie przegród Symbol Opis U A W/m 2 K m 2 DZ drzwi zewnętrzne nowe 2,5 3,5 OZ okno zewnętrzne 2,1 229,74 PGPAR podłoga na gruncie, ,18 PG podłoga na gruncie, ,75 STRPIW Strop ciepło do dołu, ,75 STRDW stropodach wentylowany 1,7 773,93 SZPIW Ściana zewnętrzna piwnic,411 26,18 SZ ściana zewnętrzna osłonowa, ,4 SG Ściana zewnętrzna piwnic,34 94,13 Strona 29

30 Wyniki - Przegrody Symbol d Opis materiału λ ρ c p R m W/(m K) kg/m 3 kj/(kg K) m 2 K/W PG podłoga na gruncie Rodzaj przegrody: Podłoga w piwnicy, Warunki wilgotności: Średnio wilgotne Ściana przy podłodze: SG Różnica wysokości podłogi i wody gruntowej Z gw : 8,7 m Wysokość zagłębienia ściany przyległej do gruntu Z: 1,3 m TERAKOTA,1 Terakota. 1,5 2,84,1 BET-CHUDY,2 Podkład z betonu chudego. 1,5 19,84,19 BETON-ŻP18,1 Beton z żużla paleniskowego - gęstość 18,85 18,84,118 PAPA-ASF,3 Papa asfaltowa.,18 1 1,46,17 GRUZOBETON,1 Gruzobeton. 1, 19,84,1 PIASEK-ŚR,15 Piasek średni.,4 165,84,375 Równoważny opór gruntu wraz z oporami przejmowania R g, [m 2 K/W]: 2, Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 2,638 Współczynnik przenikania ciepła U, [W/(m 2 K)]:,379 PGPAR podłoga na gruncie Rodzaj przegrody: Podłoga na gruncie, Warunki wilgotności: Średnio wilgotne Ściana przy podłodze: SZ Różnica wysokości podłogi i wody gruntowej Z gw : 1, m Pozioma izol. krawędziowa: o grubości d nh = m i długości D h = m Pionowa izol. krawędziowa: o grubości d nv = m i długości D v = m DĄB,22 Drewno dębowe w poprzek włókien.,22 8 2,51,1 BET-CHUDY,4 Podkład z betonu chudego. 1,5 19,84,38 STYROPIANS,5 Styropian ułożony szczelnie.,4 3 1,46 1,25 PAPA-ASF,3 Papa asfaltowa.,18 1 1,46,17 BETON-19,1 Beton zwykły z kruszywa kamiennego - gęs 1, 19,84,1 GRUZOBETON,1 Gruzobeton. 1, 19,84,1 PIASEK-ŚR,15 Piasek średni.,4 165,84,375 Równoważny opór gruntu wraz z oporami przejmowania R g, [m 2 K/W]: 2, Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 3,98 Współczynnik przenikania ciepła U, [W/(m 2 K)]:,251 SG Ściana zewnętrzna piwnic Rodzaj przegrody: Ściana zewnętrzna przy gruncie, Warunki wilgotności: Średnio wilgotne Podłoga przyległa do ściany: PG Wysokość zagłębienia ściany przyległej do gruntu Z: 1,3 m TYNK-CW,15 Tynk lub gładź cementowo-wapienna.,82 185,84,18 CEGŁA-PEŁN,13 Mur z cegły ceramicznej pełnej na zapraw,77 18,88,169 BETON-19,2 Beton zwykły z kruszywa kamiennego - gęs 1, 19,84,2 STYROPOR,6 Styropor., ,4 1,875 Równoważny opór gruntu wraz z oporami przejmowania R g, [m 2 K/W]: 1,31 Strona 3

31 Wyniki - Przegrody Symbol d Opis materiału λ ρ c p R m W/(m K) kg/m 3 kj/(kg K) m 2 K/W Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 3,293 Współczynnik przenikania ciepła U, [W/(m 2 K)]:,34 STRDW stropodach wentylowany Rodzaj przegrody: Stropodach wentylowany, Warunki wilgotności: Średnio wilgotne PAPA-ASF,5 Papa asfaltowa.,18 1 1,46,28 TYNK-CEM,2 Tynk lub gładź cementowa. 1, 2,84,2 ŻELBET,12 Żelbet. 1,7 25,84,71 Opór warstwy powietrznej stropodachuo śr. wysokości H = m, [m 2 K/W]:,16 Suma oporów przenikania ciepła połaci dachowej i warstwy powietrza, [m 2 K/W]:, PŁ-WIÓ-CE6,7 Płyty wiórkowo-cementowe - gęstość 6 k,15 6 2,9,467 STR-DZ3-24,24 Strop gęstożebrowy z wypełnieniem pustak 12,84,26 TYNK-CW,15 Tynk lub gładź cementowo-wapienna.,82 185,84,18 Opór przejmowania wewnątrz R i, [m 2 K/W]:,1 Opór przejmowania na zewnątrz R e, [m 2 K/W]:,9 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]:,935 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 1,7 STRPIW Strop ciepło do dołu Rodzaj przegrody: Strop ciepło do dołu, Warunki wilgotności: Średnio wilgotne DĄB,22 Drewno dębowe w poprzek włókien.,22 8 2,51,1 BET-CHUDY,4 Podkład z betonu chudego. 1,5 19,84,38 STYROPIANS,5 Styropian ułożony szczelnie.,4 3 1,46 1,25 PAPA-ASF,3 Papa asfaltowa.,18 1 1,46,17 STR-DZ3-24,24 Strop gęstożebrowy z wypełnieniem pustak 12,84,26 Opór przejmowania wewnątrz R i, [m 2 K/W]:,17 Opór przejmowania wewnątrz R i, [m 2 K/W]:,17 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 2,5 Współczynnik przenikania ciepła U, [W/(m 2 K)]:,499 SZ ściana zewnętrzna osłonowa Rodzaj przegrody: Ściana zewnętrzna, Warunki wilgotności: Średnio wilgotne TYNK-CW,15 Tynk lub gładź cementowo-wapienna.,82 185,84,18 CEGŁA-KRAT,25 Mur z cegły kratówki na zaprawie cemento,56 13,88,446 STYROPIANS,1 Styropian ułożony szczelnie.,4 3 1,46 2,5 Opór przejmowania wewnątrz R i, [m 2 K/W]:,13 Opór przejmowania na zewnątrz R e, [m 2 K/W]:,4 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 3,135 Współczynnik przenikania ciepła U, [W/(m 2 K)]:,319 SZPIW Ściana zewnętrzna piwnic Strona 31

32 Wyniki - Przegrody Symbol d Opis materiału λ ρ c p R m W/(m K) kg/m 3 kj/(kg K) m 2 K/W Rodzaj przegrody: Ściana zewnętrzna, Warunki wilgotności: Średnio wilgotne TYNK-CW,15 Tynk lub gładź cementowo-wapienna.,82 185,84,18 CEGŁA-PEŁN,13 Mur z cegły ceramicznej pełnej na zapraw,77 18,88,169 BETON-19,2 Beton zwykły z kruszywa kamiennego - gęs 1, 19,84,2 STYROPOR,6 Styropor., ,4 1,875 Opór przejmowania wewnątrz R i, [m 2 K/W]:,13 Opór przejmowania na zewnątrz R e, [m 2 K/W]:,4 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 2,432 Współczynnik przenikania ciepła U, [W/(m 2 K)]:,411 Strona 32

33 Wyniki - Ogólne Podstawowe informacje: Miejscowość: Adres: Kleczany DPS w Klęczanach - stan po modernizacji Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 12831:26 Norma na obliczanie E: PN-EN ISO miesięc Dane klimatyczne: Strefa klimatyczna: III Projektowa temperatura zewnętrzna θ e : -2 C Średnia roczna temperatura zewnętrzna θ m,e : 7,6 C Stacja meteorologiczna: Nowy Sącz Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A H : 1548,8 m 2 Kubatura ogrzewana budynku V H : 4422, m 3 Projektowa strata ciepła przez przenikanie Φ T : 3991 W Projektowa wentylacyjna strata ciepła Φ V : W Całkowita projektowa strata ciepła Φ: W Projektowe obciążenie cieplne budynku Φ HL : W Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO 1379 Stacja meteorologiczna: Nowy Sącz Sezonowe zapotrzebowanie na energię na ogrzewanie Strumień powietrza wentylacyjnego-ogrzewanie V v,h : 433,6 m 3 /h Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 53,17 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Powierzchnia ogrzewana budynku A H : 1549 m 2 Kubatura ogrzewana budynku V H : 4422, m 3 Wskaźnik zapotrzebowania - ogrzewanie EA H : 324,9 MJ/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EA H : 9,2 kwh/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 113,8 MJ/(m 3 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 31,6 kwh/(m 3 rok) Strona 33 Audytor OZC SANKOM Sp. z o.o.

34 Wyniki - Bilans zapotrzebowania na energię na ogrzewanie wg normy PN-EN ISO 1379 Miesiąc T em,m Q D Q iw Q g Q ve η H,gn Q sol Q int Q H,nd H tr,adj H ve,adj C GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok W/K W/K Styczeń,5 46,78, 16,97 77,83,923 13,12 31,68 1,22 115,7 1465, Luty,8 41,61, 16,77 69,24,913 17,7 28,62 85,9 1182,8 1465, Marzec 2,9 41,14, 16,97 68,42,876 3,97 31,68 71, ,8 1465, Kwiecień 8,3 27,55, 12,23 45,7,751 44,76 3,66 28,87 179, 1465, Maj 12,7 18,25, 7,3 3,16,53 61,16 31,68 6,27 288,3 1356,9 Czerwiec 15,1 12,55, 2,11 2,75,376 61,17 3,66,88 856, ,9 Lipiec 19,7 2,86, -,9 4,72,8 62,4 31,68, -769,2 1356,9 Sierpień 16,6 9,67, -3,7 15,99,273 5,92 31,68,5 232, ,9 Wrzesień 13,6 15,74, -2,74 26,3,549 34,32 3,66 3,37 871, ,9 Październik 7,5 3,35,,79 5,37,817 24,93 31,68 35,27 778, , Listopad 3, 39,59, 6,49 65,83,899 11,51 3,66 73,98 968, , Grudzień,7 46,31, 12,64 77,5,925 1,79 31,68 96,7 174,1 1465, W sezonie 8,5 332,41, 86,9 552,9, ,78 373,5 53,17 145,2 1511, Strona 34

35 Wyniki - Zestawienie przegród Symbol Opis U A W/m 2 K m 2 DZ drzwi zewnętrzne nowe 2,5 3,5 OZ okno zewnętrzne 1,4 229,74 PGPAR podłoga na gruncie, ,18 PG podłoga na gruncie, ,75 STRPIW Strop ciepło do dołu, ,75 STRDW stropodach wentylowany, ,93 SZ ściana zewnętrzna osłonowa, ,4 SZPIW Ściana zewnętrzna piwnic,411 26,18 SG Ściana zewnętrzna piwnic,34 94,13 Strona 35

36 Wyniki - Przegrody Symbol d Opis materiału λ ρ c p R m W/(m K) kg/m 3 kj/(kg K) m 2 K/W PG podłoga na gruncie Rodzaj przegrody: Podłoga w piwnicy, Warunki wilgotności: Średnio wilgotne Ściana przy podłodze: SG Różnica wysokości podłogi i wody gruntowej Z gw : 8,7 m Wysokość zagłębienia ściany przyległej do gruntu Z: 1,3 m TERAKOTA,1 Terakota. 1,5 2,84,1 BET-CHUDY,2 Podkład z betonu chudego. 1,5 19,84,19 BETON-ŻP18,1 Beton z żużla paleniskowego - gęstość 18,85 18,84,118 PAPA-ASF,3 Papa asfaltowa.,18 1 1,46,17 GRUZOBETON,1 Gruzobeton. 1, 19,84,1 PIASEK-ŚR,15 Piasek średni.,4 165,84,375 Równoważny opór gruntu wraz z oporami przejmowania R g, [m 2 K/W]: 2, Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 2,638 Współczynnik przenikania ciepła U, [W/(m 2 K)]:,379 PGPAR podłoga na gruncie Rodzaj przegrody: Podłoga na gruncie, Warunki wilgotności: Średnio wilgotne Ściana przy podłodze: SZ Różnica wysokości podłogi i wody gruntowej Z gw : 1, m Pozioma izol. krawędziowa: o grubości d nh = m i długości D h = m Pionowa izol. krawędziowa: o grubości d nv = m i długości D v = m DĄB,22 Drewno dębowe w poprzek włókien.,22 8 2,51,1 BET-CHUDY,4 Podkład z betonu chudego. 1,5 19,84,38 STYROPIANS,5 Styropian ułożony szczelnie.,4 3 1,46 1,25 PAPA-ASF,3 Papa asfaltowa.,18 1 1,46,17 BETON-19,1 Beton zwykły z kruszywa kamiennego - gęs 1, 19,84,1 GRUZOBETON,1 Gruzobeton. 1, 19,84,1 PIASEK-ŚR,15 Piasek średni.,4 165,84,375 Równoważny opór gruntu wraz z oporami przejmowania R g, [m 2 K/W]: 2, Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 3,98 Współczynnik przenikania ciepła U, [W/(m 2 K)]:,251 SG Ściana zewnętrzna piwnic Rodzaj przegrody: Ściana zewnętrzna przy gruncie, Warunki wilgotności: Średnio wilgotne Podłoga przyległa do ściany: PG Wysokość zagłębienia ściany przyległej do gruntu Z: 1,3 m TYNK-CW,15 Tynk lub gładź cementowo-wapienna.,82 185,84,18 CEGŁA-PEŁN,13 Mur z cegły ceramicznej pełnej na zapraw,77 18,88,169 BETON-19,2 Beton zwykły z kruszywa kamiennego - gęs 1, 19,84,2 STYROPOR,6 Styropor., ,4 1,875 Równoważny opór gruntu wraz z oporami przejmowania R g, [m 2 K/W]: 1,31 Strona 36

37 Wyniki - Przegrody Symbol d Opis materiału λ ρ c p R m W/(m K) kg/m 3 kj/(kg K) m 2 K/W Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 3,293 Współczynnik przenikania ciepła U, [W/(m 2 K)]:,34 STRDW stropodach wentylowany Rodzaj przegrody: Stropodach wentylowany, Warunki wilgotności: Średnio wilgotne PAPA-ASF,5 Papa asfaltowa.,18 1 1,46,28 TYNK-CEM,2 Tynk lub gładź cementowa. 1, 2,84,2 ŻELBET,12 Żelbet. 1,7 25,84,71 Opór warstwy powietrznej stropodachuo śr. wysokości H = m, [m 2 K/W]:,16 Suma oporów przenikania ciepła połaci dachowej i warstwy powietrza, [m 2 K/W]:, GRANULAT,18 Wełna minerala granulowana,5 18 3,6 PŁ-WIÓ-CE6,7 Płyty wiórkowo-cementowe - gęstość 6 k,15 6 2,9,467 STR-DZ3-24,24 Strop gęstożebrowy z wypełnieniem pustak 12,84,26 TYNK-CW,15 Tynk lub gładź cementowo-wapienna.,82 185,84,18 Opór przejmowania wewnątrz R i, [m 2 K/W]:,1 Opór przejmowania na zewnątrz R e, [m 2 K/W]:,9 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 4,535 Współczynnik przenikania ciepła U, [W/(m 2 K)]:,221 STRPIW Strop ciepło do dołu Rodzaj przegrody: Strop ciepło do dołu, Warunki wilgotności: Średnio wilgotne DĄB,22 Drewno dębowe w poprzek włókien.,22 8 2,51,1 BET-CHUDY,4 Podkład z betonu chudego. 1,5 19,84,38 STYROPIANS,5 Styropian ułożony szczelnie.,4 3 1,46 1,25 PAPA-ASF,3 Papa asfaltowa.,18 1 1,46,17 STR-DZ3-24,24 Strop gęstożebrowy z wypełnieniem pustak 12,84,26 Opór przejmowania wewnątrz R i, [m 2 K/W]:,17 Opór przejmowania wewnątrz R i, [m 2 K/W]:,17 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 2,5 Współczynnik przenikania ciepła U, [W/(m 2 K)]:,499 SZ ściana zewnętrzna osłonowa Rodzaj przegrody: Ściana zewnętrzna, Warunki wilgotności: Średnio wilgotne TYNK-CW,15 Tynk lub gładź cementowo-wapienna.,82 185,84,18 CEGŁA-KRAT,25 Mur z cegły kratówki na zaprawie cemento,56 13,88,446 STYROPIANS,1 Styropian ułożony szczelnie.,4 3 1,46 2,5 Opór przejmowania wewnątrz R i, [m 2 K/W]:,13 Opór przejmowania na zewnątrz R e, [m 2 K/W]:,4 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 3,135 Współczynnik przenikania ciepła U, [W/(m 2 K)]:,319 Strona 37

38 Wyniki - Przegrody Symbol d Opis materiału λ ρ c p R m W/(m K) kg/m 3 kj/(kg K) m 2 K/W SZPIW Ściana zewnętrzna piwnic Rodzaj przegrody: Ściana zewnętrzna, Warunki wilgotności: Średnio wilgotne TYNK-CW,15 Tynk lub gładź cementowo-wapienna.,82 185,84,18 CEGŁA-PEŁN,13 Mur z cegły ceramicznej pełnej na zapraw,77 18,88,169 BETON-19,2 Beton zwykły z kruszywa kamiennego - gęs 1, 19,84,2 STYROPOR,6 Styropor., ,4 1,875 Opór przejmowania wewnątrz R i, [m 2 K/W]:,13 Opór przejmowania na zewnątrz R e, [m 2 K/W]:,4 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 2,432 Współczynnik przenikania ciepła U, [W/(m 2 K)]:,411 Strona 38
