1 Telefoniczna Centrala Abonencka CA2x6 Instrukcja obsługi i programowania wersja 2.1 Wyprodukowano dla: Bydgoszcz ul. Kaliska 2 B tel./fax , Informacja techniczna: Internet:

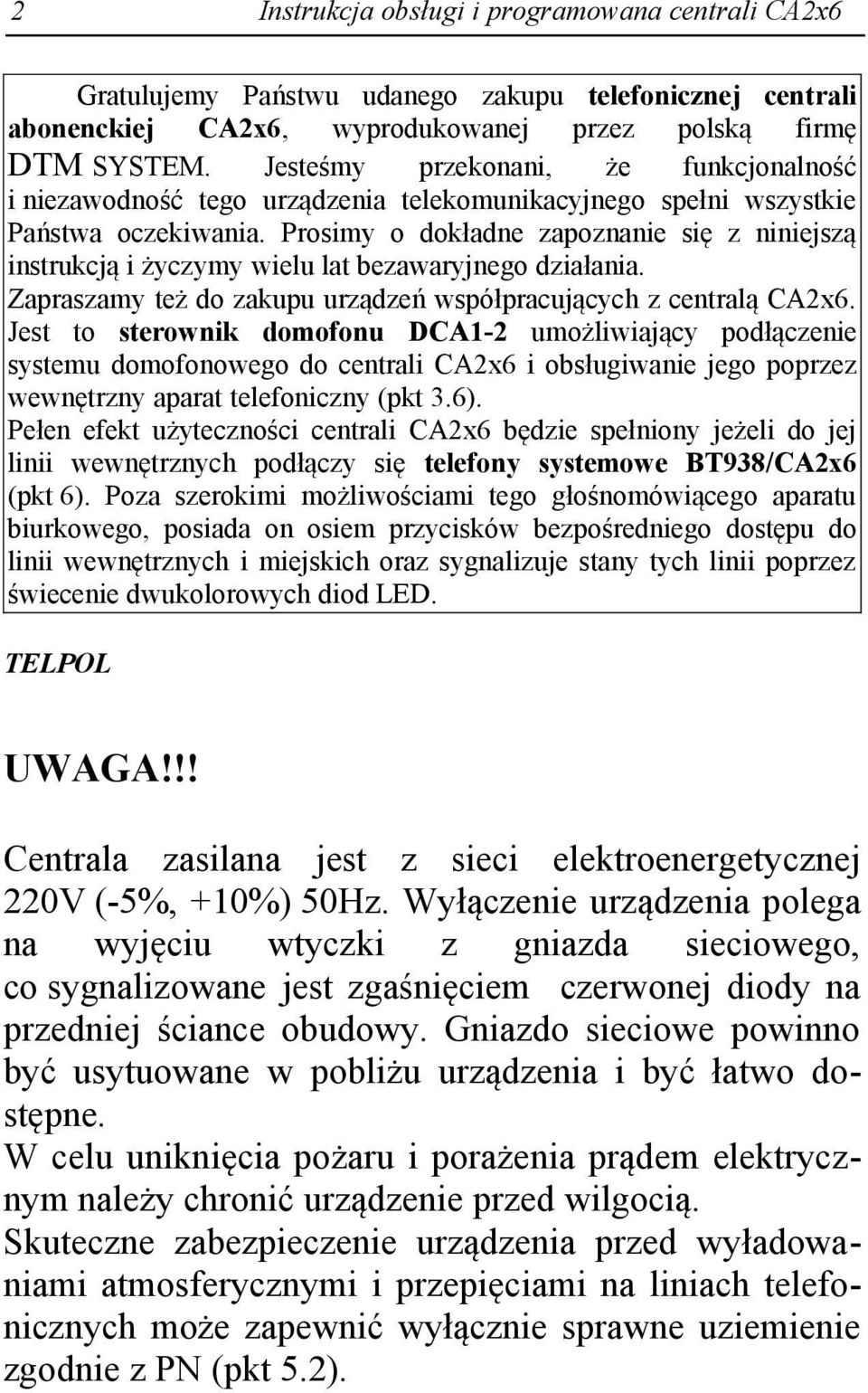

2 2 Gratulujemy Państwu udanego zakupu telefonicznej centrali abonenckiej CA2x6, wyprodukowanej przez polską firmę DTM SYSTEM. Jesteśmy przekonani, że funkcjonalność i niezawodność tego urządzenia telekomunikacyjnego spełni wszystkie Państwa oczekiwania. Prosimy o dokładne zapoznanie się z niniejszą instrukcją i życzymy wielu lat bezawaryjnego działania. Zapraszamy też do zakupu urządzeń współpracujących z centralą CA2x6. Jest to sterownik domofonu DCA1-2 umożliwiający podłączenie systemu domofonowego do centrali CA2x6 i obsługiwanie jego poprzez wewnętrzny aparat telefoniczny (pkt 3.6). Pełen efekt użyteczności centrali CA2x6 będzie spełniony jeżeli do jej linii wewnętrznych podłączy się telefony systemowe BT938/CA2x6 (pkt 6). Poza szerokimi możliwościami tego głośnomówiącego aparatu biurkowego, posiada on osiem przycisków bezpośredniego dostępu do linii wewnętrznych i miejskich oraz sygnalizuje stany tych linii poprzez świecenie dwukolorowych diod LED. TELPOL UWAGA!!! Centrala zasilana jest z sieci elektroenergetycznej 220V (-5%, +10%) 50Hz. Wyłączenie urządzenia polega na wyjęciu wtyczki z gniazda sieciowego, co sygnalizowane jest zgaśnięciem czerwonej diody na przedniej ściance obudowy. Gniazdo sieciowe powinno być usytuowane w pobliżu urządzenia i być łatwo dostępne. W celu uniknięcia pożaru i porażenia prądem elektrycznym należy chronić urządzenie przed wilgocią. Skuteczne zabezpieczenie urządzenia przed wyładowaniami atmosferycznymi i przepięciami na liniach telefonicznych może zapewnić wyłącznie sprawne uziemienie zgodnie z PN (pkt 5.2).

3 SPIS TREŚCI 1. SPIS NIEKTÓRYCH TERMINÓW UŻYWANYCH W INSTRUKCJI DANE TECHNICZNE ORAZ MOŻLIWOŚCI CENTRALI CA2X OBSŁUGA CENTRALI CA2X WPROWADZENIE SYGNAŁY INFORMACYJNE, AKUSTYCZNE Sygnały informacyjne o częstotliwości 425Hz Sygnały dzwonkowe Komunikaty słowne STEROWANIE CENTRALĄ CA2X Numery wybierane na tle sygnału zgłoszenia Cyfry wybierane na tle sygnału zajętości Funkcja FLASH Funkcje wybierane na tle prowadzonej rozmowy OBSŁUGA FUNKCJI W CENTRALI CA2X Odbieranie wywołań dzwonkowych Wywołanie z central nadrzędnych Półautomatyczne odbieranie wywołań z central nadrzędnych Automatyczne odbieranie wywołań z central nadrzędnych Połączenie się z abonentem centrali nadrzędnej po usłyszeniu komunikatu Rozmowa miejska Wywołanie wewnętrzne Połączenia wewnętrzne Wyjście na centralę nadrzędną (miejską lub resortową) Wprowadzenie Numer dojścia do centrali miejskiej Dyskryminacja połączeń zewnętrznych - prefiksy. Blokowanie wyjścia na miasto Postępowanie przy wyjściu na centralę nadrzędną Przesyłanie informacji tonowych podczas zestawiania połączenia z abonentem zewnętrznym Dostępne funkcje i czynności w trakcie zestawionego połączenia wewnętrznego lub zewnętrznego Przekazywanie rozmów Zestawianie konferencji

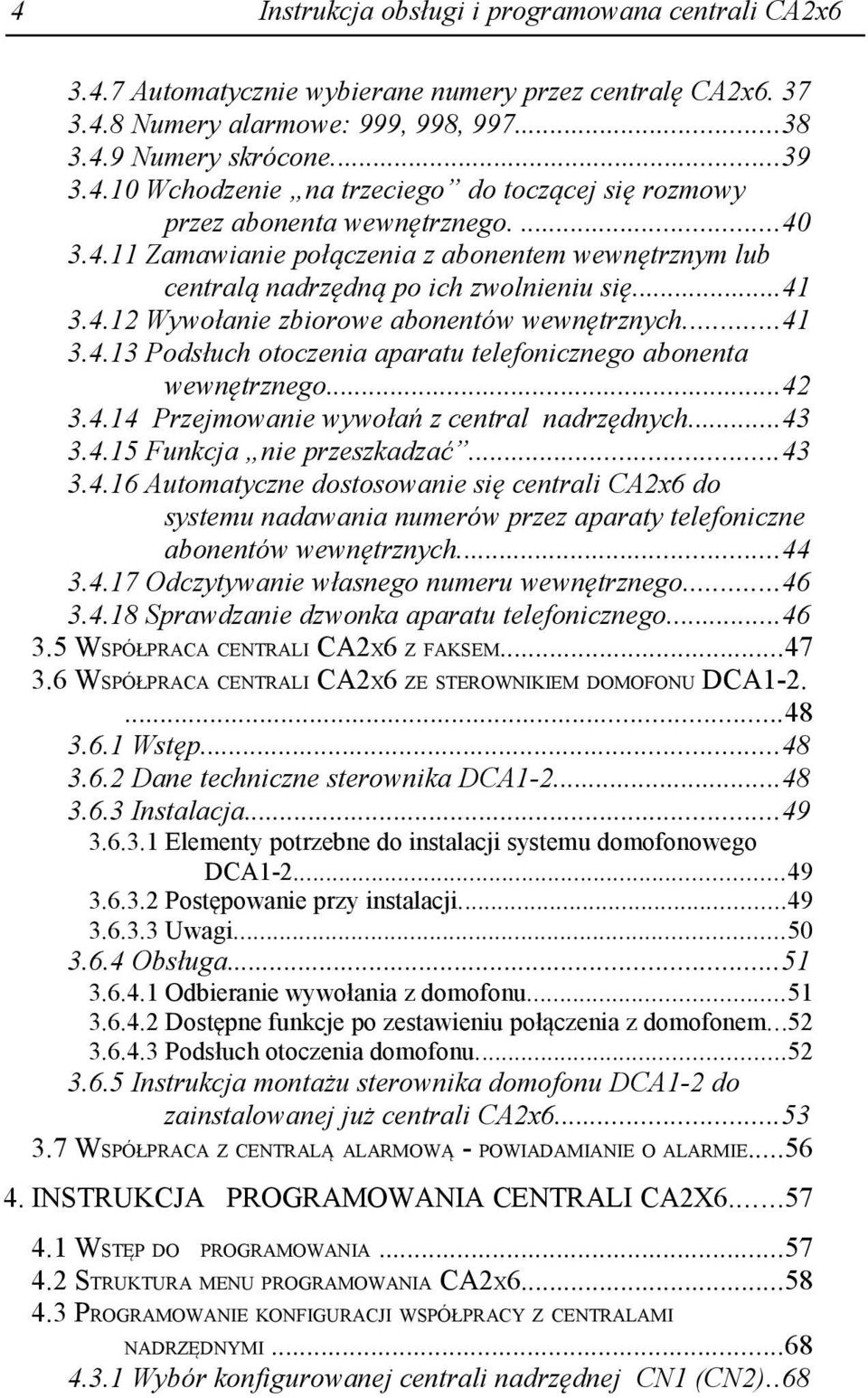

4 Automatycznie wybierane numery przez centralę CA2x Numery alarmowe: 999, 998, Numery skrócone Wchodzenie na trzeciego do toczącej się rozmowy przez abonenta wewnętrznego Zamawianie połączenia z abonentem wewnętrznym lub centralą nadrzędną po ich zwolnieniu się Wywołanie zbiorowe abonentów wewnętrznych Podsłuch otoczenia aparatu telefonicznego abonenta wewnętrznego Przejmowanie wywołań z central nadrzędnych Funkcja nie przeszkadzać Automatyczne dostosowanie się centrali CA2x6 do systemu nadawania numerów przez aparaty telefoniczne abonentów wewnętrznych Odczytywanie własnego numeru wewnętrznego Sprawdzanie dzwonka aparatu telefonicznego WSPÓŁPRACA CENTRALI CA2X6 Z FAKSEM WSPÓŁPRACA CENTRALI CA2X6 ZE STEROWNIKIEM DOMOFONU DCA Wstęp Dane techniczne sterownika DCA Instalacja Elementy potrzebne do instalacji systemu domofonowego DCA Postępowanie przy instalacji Uwagi Obsługa Odbieranie wywołania z domofonu Dostępne funkcje po zestawieniu połączenia z domofonem Podsłuch otoczenia domofonu Instrukcja montażu sterownika domofonu DCA1-2 do zainstalowanej już centrali CA2x WSPÓŁPRACA Z CENTRALĄ ALARMOWĄ - POWIADAMIANIE O ALARMIE INSTRUKCJA PROGRAMOWANIA CENTRALI CA2X WSTĘP DO PROGRAMOWANIA STRUKTURA MENU PROGRAMOWANIA CA2X PROGRAMOWANIE KONFIGURACJI WSPÓŁPRACY Z CENTRALAMI NADRZĘDNYMI Wybór konfigurowanej centrali nadrzędnej CN1 (CN2)..68

5 4.3.2 Ustawienie systemu wybierania numeru na centralę nadrzędną CN1 (CN2) Ustawienie trybu przyjmowania wywołań z centrali nadrzędnej CN1 (CN2) Ustawienie rodzaju sygnału zgłoszenia centrali nadrzędnej CN1 (CN2) Ustawienie pauzy dla numerów automatycznych po wyjściu na centralę nadrzędną CN1 (CN2) Ustawienie numeru dojścia do centrali miejskiej Ustawienie źródła zapowiedzi słownej generowanej w trybie automatycznego wywołania z centrali nadrzędnej CN1 (CN2) Ustawienie czasu oczekiwania po komunikacie w trybie automatycznego wywołania z centrali nadrzędnej CN1 (CN2) Ustawienie numerów alarmowych na pogotowia dla CN1 (CN2) PROGRAMOWANIE KONFIGURACJI WSPÓŁPRACY Z ABONENTAMI WEWNĘTRZNYMI Przydzielenie abonentowi wewn. (numer 1...6) dostępu do linii central nadrzędnych CN1 i CN Przydzielenie abonentowi wewn. (numer 1...6) prawa wejścia na trzeciego do rozmowy Sygnalizacja wywołania z centrali nadrzędnej CN1 (CN2) u abonentów wewnętrznych (numer 1...6) Ustalenie czasu oczekiwania na odebranie wywołania po wybraniu numeru danego abonenta w trybie automatycznego wywołania Ustalenie grupy abonentów wewnętrznych, do których będzie kierowane wywołanie zbiorowe od danego abonenta wewnętrznego Ustalenie prefiksów danemu abonentowi wewn. (numer 1...6) PRZYDZIELENIE LINII WEWNĘTRZNEJ CENTRALI CA2X6 DO WSPÓŁPRACY ZE STEROWNIKIEM DCA PRZYDZIELENIE LINII WEWNĘTRZNEJ CENTRALI CA2X6 DO WSPÓŁPRACY Z FAKSEM POWIADAMIANIE O ALARMIE ZAPOWIEDŹ SŁOWNA Z DODATKOWEGO MODUŁU CA2X6ZAP USTAWIENIE KONFIGURACJI FABRYCZNEJ

6 6 5. INSTRUKCJA URUCHOMIENIA I INSTALACJI CENTRALI CA2X KONFIGURACJA CENTRALI CA2X6 DO POTRZEB UŻYTKOWNIKA System wybierania numeru na centrale nadrzędne Sygnał zgłoszenia centrali nadrzędnej Przyjmowanie wywołań z central nadrzędnych CN1 i CN Pauza po wyjściu przez numer automatyczny na centralę nadrzędną CN1 (CN2) Zapowiedź słowna w trybie automatycznym Linia faksowa ZALECENIA INSTALACYJNE ZALECANA KOLEJNOŚĆ PROGRAMOWANIA NOWEJ CENTRALI CA2X NAJCZĘŚCIEJ SPOTYKANE USTERKI TELEFON SYSTEMOWY BT938/CA2X TABLICE TABLICA PREFIKSÓW TABLICA KONFIGURACJI UŻYTKOWNIKA HOMOLOGACJA MINISTRA ŁĄCZNOŚCI RP DLA CENTRALI CA2X6...99

7 1. 7 Spis niektórych terminów używanych w instrukcji. wybieranie impulsowe wybieranie tonowe FLASH konferencja nastawy centrali konfiguracja fabryczna abonent centrali nadrzędnej abonent zewnętrzny odbiornik DTMF porty zewn. centrali porty wewn. centrali sposób wybierania cyfr przez aparat tel., realizowany gdy odpowiedni przełącznik w aparacie tel. abonenta ustawiony jest w pozycji PULSE sposób wybierania cyfr przez aparat tel., realizowany gdy odpowiedni przełącznik w aparacie tel. abonenta ustawiony jest w pozycji TONE krótkotrwałe rozwarcie pętli abonenckiej o czasie trwania od 100ms do 600ms, informujące centralę CA2x6 o wejściu lub wyjściu ze specjalnego trybu zestawiania. FLASH można uzyskać naciskając odpowiedni przycisk lub krótko wciskając widełki aparatu tel. (pkt 3.3.3) połączenie się w jednej rozmowie więcej niż dwóch abonentów zbiór parametrów zgodnie z którymi działa centrala CA2x6, parametry te może modyfikować abonent wewn. nr 1, programując centralę zaprogramowanie wszystkich parametrów centrali CA2x6 według ustaleń producenta abonent łączący się z centralą CA2x6 poprzez centralę nadrzędną abonent centrali nadrzędnej obwód elektroniczny w centrali CA2x6 umożliwiający odbiór cyfr w systemie tonowym zaciski w centrali CA2x6 opisane jako CN1 i CN2 zaciski w centrali CA2x6 opisane jako Tel1, Tel2, Tel3, Tel4, Tel5, Tel6 odpowiadające kolejnym abonentom wewn.

8 8 połączenie przychodzące stan oczekiwania abonenta sygnał informacyjny o częstotliwości 425Hz komunikat słowny wywołanie funkcja polecenie połączenie wywoływane za pośrednictwem centrali nadrzędnej stan występujący po wciśnięciu klawisza FLASH przez rozmówcę, oczekujący abonent słyszy tylko komunikat Proszę czekać będzie rozmowa sygnał o charakterystycznym jednolitym brzmieniu, występujący w słuchawce aparatu tel., informujący abonenta o stanie pracy centrali komunikat słowny występujący w słuchawce aparatu tel., informujący abonenta o aktualnych zdarzeniach w centrali występuje, gdy jeden abonent na tle sygnału zgłoszenia wybierze numer innego abonenta, wówczas wywoływany abonent słyszy sygnał dzwonka, a abonent wywołujący słyszy sygnał zwrotny wywołania czynności wykonywane przez centralę po wydaniu przez abonenta polecenia wybranie z tarczy aparatu tel. abonenta wewn. określonego numeru, powodującego wywołanie w centrali CA2x6 pewnych czynności (np. funkcja 0 spowoduje wyjście abonenta na centralę miejską)

9 2. 9 Dane techniczne oraz możliwości centrali CA2x6. 2 linie zewnętrzne i 6 linii wewnętrznych; wejście powiadamiania alarmowego; współpraca ze sterownikiem domofonu DCA1-2; zintegrowana obudowa centrali z obudową sterownika domofonu DCA1-2; współpraca ze standardowymi aparatami telefonicznymi z możliwością wybierania numerów w trybie impulsowym lub tonowym, z telefaksem lub automatyczną sekretarką; możliwość podłączenia aparatów z pamięcią (napięcie na linii w stanie spoczynku 48V); możliwość współpracy z aparatem systemowym BT938/CA2x6, 8 przycisków bezpośredniego dostępu z podglądem stanu linii zewnętrznych i wewnętrznych; automatyczne dostosowanie się centrali do systemu nadawania numerów przez aparaty tel. abonentów wewnętrznych; możliwość prowadzenia rozmów przez wszystkich abonentów jednocześnie; automatyczne połączenia wewnętrzne i wychodzące na centrale nadrzędne; dowolnostronne rozłączanie połączenia wewnętrznego; natychmiastowe wyłączenie sygnalizacji wywołania przez abonenta zewnętrznego po jego rozłączeniu się; połączenia konferencyjne; możliwość wejścia na trzeciego do toczącej się rozmowy; przekazywanie bieżącej rozmowy innemu abonentowi;

10 10 wywołanie zbiorowe abonentów wewnętrznych; półautomatyczne połączenia przychodzące z central nadrzędnych lub automatyczne z zapowiedzią słowną i bezpośrednim wybieraniem tonowym (DTMF) numeru abonenta wewnętrznego z zewnątrz; zapowiedź słowna w trybie automatycznym z możliwością modyfikacji (dodatkowy moduł - CA2x6ZAP); wyłączenie lub włączenie sygnału dzwonienia aparatów wewnętrznych przy wywołaniu półautomatycznym z central nadrzędnych, wywołanie ze zwłoką; dwa rodzaje sygnalizacji dzwonkowej: dla wywołań wewnętrznych i zewnętrznych ; przejmowanie przez abonenta wewnętrznego wywołań z central nadrzędnych zaadresowanych do innych abonentów; komunikaty słowne w trybie oczekiwania na rozmowę, wywołania z central nadrzędnych, wejścia do toczącej się rozmowy trzeciego rozmówcy, automatycznych wywołań miejskich, wywołania z domofonu, w trybie programowania itd. automatyczne kierowanie wywołania faksowego na zaprogramowaną linię wewnętrzną; dyskryminacja połączeń podczas wychodzenia na centrale nadrzędne (prefiksy); bezwarunkowy dostęp abonentów wewnętrznych do numerów tel. na pogotowia alarmowe; podtrzymanie zaprogramowanych parametrów centrali i komunikatu w module zapowiedzi słownej przy zaniku zasilania;

11 przełączanie po zaniku zasilania centrali 11 pierwszego łącza zewnętrznego na pierwszą linię wewnętrzną i drugiego na drugą linię wewnętrzną; łatwa instalacja i serwisowanie, przewody instalacyjne mocowane do odłączanych listew łączeniowych; łącza linii zewn. oddzielone galwanicznie, zabezpieczone przed przepięciami i przetężeniami (iskrownik, bezpieczniki, warystory); łącza linii wewnętrznych z zabezpieczeniem przepięciowym i nadprądowym (bezpieczniki, warystor); ognioodporna obudowa, mały pobór mocy, nowatorskie, nowoczesne i niezawodne rozwiązania techniczne; homologacja Ministra Łączności nr 349/98; wymiary: 180 x 210 x 60 mm

12 Obsługa centrali CA2x6. Wprowadzenie Centrala CA2x6 służy przede wszystkim do zestawiania połączeń pomiędzy sześcioma abonentami wewnętrznymi i dwoma abonentami zewnętrznymi. Abonenci wewnętrzni podłączeni są do portów wewn. centrali (TEL1...TEL6) i posiadają numery porządkowe od 1 do 6. Centrale nadrzędne (miejskie, resortowe itp.) podłączone są do portów zewnętrznych centrali, które posiadają numery 91(CN1) i 92(CN2). Centrala miejska posiada ogólny numer 0. Sposób dzwonienia aparatu tel. abonenta wewnętrznego informuje o źródle wywołania tj. wywołanie pochodzące od innego abonenta wewnętrznego, wywołanie z centrali nadrzędnej. Abonent wewnętrzny podnosząc słuchawkę swojego aparatu tel. słyszy sygnał informujący o stanie pracy centrali (pkt 3.2.1). Abonent steruje centralą CA2x6 przez wybieranie odpowiednich cyfr z tarczy aparatu tel. Centrala przystosowana jest do odbierania cyfr wysyłanych przez aparat tel. abonenta w dwóch systemach : tonowym i impulsowym. Często używaną przez abonentów wewn. funkcją jest przełączanie rozmów (pkt 3.4.5). W funkcji tej wykorzystuje się przycisk FLASH (pkt 3.3.3) aparatu tel. Ważną funkcją centrali CA2x6 jest możliwość zablokowania abonentowi wewn. całkowicie lub częściowo wyjścia na centrale nadrzędne (pkt ). Patrząc od strony portów zewnętrznych centrali CA2x6, do których podłączone są centrale nadrzędne, istotnych jest kilka elementów. Pierwszy, to ustalenie w jakim systemie odbioru numerów mogą pracować centrale nadrzędne (tonowy lub impulsowy) (pkt 4.3.2, 5.1.1). Istotną sprawą w sytuacji, gdy centrala CA2x6 podłączona jest do centrali miejskiej poprzez centralę resortową, jest ustalenie numeru bezpośredniego dojścia do centrali miejskiej (pkt 4.3.6). Kolejny element, to określenie sposobu przyjmowania wywołania z centrali nadrzędnej CN1 i CN2. Przyjmowanie wywołania półautomatyczne (pkt ) polega na natychmiastowym wywołaniu wybranych abonentów wewn. lub po upływie pewnego czasu. Automatyczne przyjmowanie wywołania (pkt ) daje szersze pole manewru abonentowi wywołującemu z centrali nadrzędnej. Abonent taki, sam określa

13 13 wywoływanego abonenta wewn., wybierając numer tego abonenta w systemie tonowym. W sytuacji rozłączenia się abonenta centrali nadrzędnej - centrala CA2x6 fakt ten rozpoznaje i wraca do stanu spoczynkowego. Wszystkie ustalenia dotyczące współpracy z portami zewnętrznymi konfiguruje się w programie centrali (pkt 3.7). Zakończeniem wszelkich rozmów, poleceń itp., wydawanych centrali CA2x6, jest odłożenie słuchawki na widełki aparatu telefonicznego przez okres co najmniej 1 sekundy. Po wyłączeniu zasilania centrali, sygnał w słuchawce aparatu tel. mają tylko abonenci wewn. nr 1 i 2 z tą różnicą, że jest to bezpośredni sygnał central nadrzędnych odpowiednio CN1 i CN2. Poza w/w funkcjami, centrala CA2x6 może również współpracować z centralą alarmową (pkt 3.7), sterownikiem domofonu DCA1-2 (pkt 3.6), faksem (pkt 3.5) oraz zapewnia automatyczne łączenie wywołania faksowego z centrali nadrzędnej do zaprogramowanego portu wewnętrznego. 3.2 Sygnały informacyjne, akustyczne Sygnały informacyjne o częstotliwości 425Hz. Sygnały informacyjne o częstotliwości 425Hz słychać w słuchawce aparatu tel. W zależności od sytuacji w jakiej znajduje się abonent, może on usłyszeć: a) Sygnał zgłoszenia - ciągły, informuje abonenta o gotowości centrali do przyjęcia polecenia. sygnał ciągły b) Sygnał zajętości - przerywany wolno, informuje abonenta o braku gotowości centrali do przyjęcia polecenia lub o zajętości abonenta, którego chciano wywołać albo informuje o odłożeniu słuchawki przez rozmówcę.

14 14 0,5s 0,5s 0,5s 0,5s 0,5s c) Sygnał zwrotny wywołania wewnętrznego - dwa krótkie z długą przerwą, informuje abonenta o wywoływaniu wybranego abonenta wewn. tzn. informuje, że dzwoni jego aparat tel. 0,4s 0,2s 0,4s 4s 0,4s d) Sygnały w trybie programowania - kilka krótkich w zależności od wybranej opcji w programie, informują abonenta o miejscu przebywania w strukturze programu centrali. 0,25s 0,25s 0,25s 0,25s 0,25s 0,25s e) Specjalny sygnał zgłoszenia (po wciśnięciu klawisza FLASH) - dwa krótkie i sygnał ciągły, informuje abonenta o gotowości centrali do przyjęcia polecenia w specjalnym trybie zestawiania połączeń. 0,25s 0,25s 0,25s 0,25s sygnał ciągły

15 15 f) Sygnał zatwierdzający przyjęcie niektórych funkcji wybieranych na tle sygnału zgłoszenia - jeden krótki i cisza. 0,25s cisza Sygnały dzwonkowe. Aparat tel. abonenta wewn. w stanie odłożonej słuchawki na widełkach, sygnalizuje wywołanie przez innego abonenta - dzwoniąc. W zależności od źródła wywołania, różny jest sposób sygnalizacji dzwonkowej: a) Wywołanie wewnętrzne i domofonowe - dwa krótkie dzwonki z długą przerwą, informują abonenta o wywoływaniu jego przez innego abonenta wewnętrznego. W przypadku wywołania domofonowego, w chwili zestawienia połączenia w słuchawce abonenta wewn. słychać komunikat Domofon. 0,4s 0,2s 0,4s 4s 0,4s b) Wywołanie zewnętrzne - pojedyncze dzwonki z długą przerwą, informują abonenta o jego wywoływaniu przez abonenta z centrali nadrzędnej.

16 16 1s 4s 1s Komunikaty słowne. Komunikaty słowne słychać w słuchawce aparatu tel. abonenta. Są one stałe i nie można ich modyfikować (wyjątek stanowi komunikat z podpunktu a ). W zależności od sytuacji w jakiej znajduje się abonent (ci), można usłyszeć: a) Proszę wybrać numer wewnętrzny lub poczekać na zgłoszenie operatora - komunikat słowny pojawiający się w trybie automatycznego zestawiania połączeń przychodzących (pkt ), mówiący o możliwości wywołania przez abonenta centrali nadrzędnej konkretnego abonenta wewnętrznego przy pomocy tonowego wybierania numeru (DTMF). W centrali CA2x6 można również zamontować moduł zapowiedzi słownej pozwalający na nagranie dowolnego komunikatu (max 16 sekund) pojawiającego się w/w trybie (pkt 4.8). b) Trzeci rozmówca - komunikat słowny występujący w sytuacji włączenia się do rozmowy kolejnego abonenta (pkt ). c) Proszę czekać będzie rozmowa - komunikat słowny występujący gdy rozmówca chwilowo zostaje przełączony w stan oczekiwania np. na czas przekazania rozmowy do innego abonenta (pkt 3.4.5). d) Rozmowa miejska - komunikat słowny pojawiający się gdy następuje wywołanie z centrali nadrzędnej (pkt ). Słyszą go abonenci wewnętrzni, którzy w chwili wywołania prowadzą rozmowę oraz mają włączoną sygnalizację wywołania z centrali nadrzędnej w programie centrali (pkt 4.4.3). e) Domofon - komunikat słowny pojawiający się u abonenta wewnętrznego po przyjęciu wywołania z domofonu DCA1-2 albo gdy w trakcie rozmowy wewnętrznej lub zewnętrznej abonenta wewnętrznego następuje jego wywołanie z domofonu.

17 Sterowanie centralą CA2x Numery wybierane na tle sygnału zgłoszenia. Po podniesieniu słuchawki aparatu tel. abonenta wewn. i usłyszeniu sygnału zgłoszenia można wybrać następujące numery : 1,..., wywołanie poszczególnych abonentów wewnętrznych (pkt 3.4.2); wywołanie zbiorowe abonentów wewnętrznych (pkt ); wybieranie numerów skróconych, dla każdego abonenta indywidualnie pkt(3.4.9); odczytywanie numerów skróconych; programowanie numerów skróconych, dla każdego abonenta indywidualnie (pkt 3.4.9); wejście w tryb programowania centrali, wyłącznie z aparatu tel. nr 1 (pkt 4), odczytywanie własnego numeru wewnętrznego (pkt ); sprawdzenie dzwonka aparatu abonenta wewnętrznego (pkt ); wyjście na centralę nadrzędną nr 1; wyjście na centralę nadrzędną nr 2; wprowadzanie aparatu tel. abonenta wewn. w stan nasłuchu pomieszczenia (pkt ); przejmowanie wywołania z centrali nadrzędnej CN1 lub CN2 (pkt ); włączenie funkcji nie przeszkadzać (pkt ); ponowne przejście do możliwości wybierania cyfr z aparatu abonenta wewn. w systemie tonowym (wybierać w systemie impulsowym) (pkt ); numer na policję, do wykorzystania bez względu na przypisane abonentowi uprawnienia; numer do straży pożarnej, do wykorzystania bez względu na przypisane abonentowi uprawnienia; numer na pogotowie ratunkowe, do wykorzystania bez względu na przypisane abonentowi uprawnienia;

18 18 0 wyjście na centralę miejską; Odłożenie zakończenie rozmowy lub programowania. słuchawki na widełki aparatu (1) Cyfry wybierane na tle sygnału zajętości. Jeżeli w słuchawce aparatu tel. po próbie wywołania abonenta wewn. lub centrali nadrzędnej słychać sygnał zajętości, można odłożyć słuchawkę na widełki lub wywołać następujące funkcje: 3 4 wchodzenie na trzeciego do toczącej się rozmowy (pkt ). Funkcja dostępna, jeżeli abonent posiada takie uprawnienia (pkt 4.4.2). W przypadku potrzeby wejścia do toczącej się rozmowy z abonentem centrali nadrzędnej, abonent wewn. także musi posiadać uprawnienia do wyjścia na centralę nadrzędną (pkt 4.4.1). zamawianie połączenia z aktualnie zajętym abonentem wewn. lub centralą nadrzędną (pkt ) Funkcja FLASH Funkcja FLASH rozpoczyna realizowanie funkcji specjalnej centrali np. przekazywanie rozmowy lub zestawianie konferencji. Wybranie FLASH polega na wciśnięciu w aparacie tel. przycisku o tej nazwie lub wybraniu cyfry 1 w aparacie telefonicznym z ustawionym wybieraniem impulsowym albo też na chwilowym (do 0,6 sek.) wciśnięciu widełek. W centrali stosuje się również funkcję podwójnego FLASH, która może być wykorzystana w końcowej fazie przekazywania rozmowy i zestawiania konferencji. Wybranie podwójnego FLASH polega na dwukrotnym naciśnięciu w możliwie najkrótszym czasie przycisku FLASH lub wybraniu cyfry 2 1 Czas odłożenia słuchawki (wciśnięcia widełek aparatu tel.) nie może być krótszy niż 0,6 sek., w przeciwnym razie operacja taka może być potraktowana jako wybranie klawisza FLASH.

19 w aparacie telefonicznym z wybieraniem impulsowym na chwilowym dwukrotnym wciśnięciu widełek lub też Funkcje wybierane na tle prowadzonej rozmowy. W trakcie rozmowy można wykonywać szereg funkcji poprzedzonych zawsze naciśnięciem przycisku FLASH (pkt 3.3.3) a następnie : 1,..., FLASH wywołanie abonenta wewnętrznego; wywołanie zbiorowe abonentów wewnętrznych; wybieranie numerów skróconych dla każdego abonenta indywidualnie; odczytywanie numerów skróconych; programowanie numerów skróconych dla każdego abonenta indywidualnie; wyjście na centralę nadrzędną nr 1; wyjście na centralę nadrzędną nr 2; przejmowanie wywołania z centrali nadrzędnej CN1 lub CN2; ponowne przejście do możliwości wybierania cyfr z aparatu tel. abonenta wewn. w systemie tonowym (wybierać w systemie impulsowym); odczytywanie własnego numeru wewnętrznego; numer na policję, do wykorzystania bez względu na przypisane abonentowi uprawnienia; numer do straży pożarnej, do wykorzystania bez względu na przypisane abonentowi uprawnienia; numer na pogotowie ratunkowe, do wykorzystania bez względu na przypisane abonentowi uprawnienia; wyjście na centralę miejską; powrót do stanu poprzedniego;

20 20 Odłożenie zakończenie rozmowy, słuchawki na widełki aparatu (2) 3.4 Obsługa funkcji w centrali CA2x Odbieranie wywołań dzwonkowych Wywołanie z central nadrzędnych. Podstawowe ustawienia fabryczne : Przyjmowanie wywołań z central nadrzędnych CN1 i CN2 odbywa się w trybie półautomatycznym. Wywołanie z CN sygnalizują natychmiastowo wszyscy abonenci wewn. Brzmienie sygnału dla wywołania z CN przedstawiono w pkt Półautomatyczne nadrzędnych. odbieranie wywołań z central Tryb półautomatyczny polega na tym, że w rytm wywoływania przez abonenta z centrali nadrzędnej CN1 i / lub CN2 centrali CA2x6 następuje wywoływanie abonentów (-a) wewnętrznych, zgodnie z ustawieniami w programie (pkt 4.4.3). W zależności w jakiej sytuacji znajduje się wywoływany abonent (tzn. abonent może mieć odłożoną słuchawkę na widełki aparatu tel. lub może rozmawiać z innym abonentem) w inny sposób jest o tym informowany : wywoływany abonent ma odłożoną słuchawkę na widełki aparatu tel. - następuje sygnalizacja dzwonkowa natychmiastowa lub ze zwłoką czasową; Ustawienie czasu reakcji na sygnalizację wywołania z central nadrzędnych definiuje się w programie centrali 2 Czas odłożenia słuchawki (wciśnięcia widełek aparatu tel.) nie może być krótszy niż 0,6 sek., w przeciwnym razie operacja taka może być potraktowana jako wybranie klawisza FLASH.

21 21 (pkt 4.4.3), dla każdego abonenta oddzielnie, z podziałem na dwie centrale nadrzędne. Po podniesieniu słuchawki dzwoniącego aparatu tel. następuje zestawienie połączenia z wywołującym abonentem (pkt 3.4.4). wywoływany abonent rozmawia - następuje sygnalizacja przez włączenie do rozmowy abonenta komunikatu Rozmowa miejska (pkt ) Automatyczne odbieranie wywołań z central nadrzędnych. Tryb automatyczny polega na tym, że w chwili dodzwonienia się abonenta z centrali nadrzędnej (CN1 lub CN2) do centrali telefonicznej CA2x6, abonent usłyszy komunikat Proszę wybrać numer wewnętrzny lub poczekać na zgłoszenie operatora (pkt 3.2.3). Następnie abonent zewn. ma dwie możliwości uzyskania połączenia: a) Połączenie automatyczne - przez wybranie numeru żądanego abonenta wewnętrznego w systemie tonowym (nr 1...6) w trakcie lub po komunikacie przez czas ustalony w programie centrali (pkt 4.3.8). Po wybraniu numeru, w zależności od tego w jakiej sytuacji znajduje się wywoływany abonent wewn. - różnie zachowuje się centrala CA2x6: Wywoływany abonent ma odłożoną słuchawkę na widełki aparatu tel. - następuje natychmiastowa sygnalizacja dzwonkowa przez okres ustalony w programie centrali, po tym czasie następuje wywołanie jak w trybie półautomatycznym. Po podniesieniu słuchawki dzwoniącego aparatu tel. następuje zestawienie połączenia z wywołującym abonentem centrali nadrzędnej (pkt 3.4.4). Wywoływany abonent rozmawia - otrzymuje komunikat Rozmowa miejska (pkt ), następuje wywołanie jak w trybie półautomatycznym (pkt ). Wywoływany abonent jest zajęty ale nie prowadzi rozmowy (np. wybiera numer) - następuje wywołanie jak w trybie półautomatycznym. b) Połączenie jak w trybie półautomatycznym - występuje w następującej sytuacji: po wysłuchaniu komunikatu słownego i odczekaniu czasu ustalonego w programie centrali (pkt 4.3.8);

22 22 jeżeli w trakcie oczekiwania na wybranie numeru abonenta wewn. został wybrany inny numer tj. 7,8,9,0,*.#. W każdej z w/w sytuacji, gdy w trakcie oczekiwania na połączenie z wywoływanym abonentem wewn., abonent z centrali nadrzędnej odłoży słuchawkę (rozłączy się), centrala nadrzędna zgłasza ten fakt wysyłając sygnał zajętości (pkt 3.2.1). Sygnał ten rozpoznawany jest przez centralę CA2x6 - następuje zakończenie wywoływania abonenta wewn. i zwolnienie linii danej centrali nadrzędnej (CN1 lub CN2) Połączenie się z abonentem centrali po usłyszeniu komunikatu Rozmowa miejska. nadrzędnej W trakcie zestawionego połączenia abonentów można usłyszeć komunikat Rozmowa miejska, który informuje o wywołaniu z centrali nadrzędnej. Abonent wewn. z wywołującą centralą nadrzędną może się połączyć w następujący sposób: odkładając słuchawkę na widełki aparatu tel., następnie po usłyszeniu sygnału dzwonka podnosi słuchawkę i następuje zestawienie połączenia z centralą nadrzędną (pkt 3.4.4). wykorzystując funkcję przejęcia wywołania z centrali nadrzędnej - numer 94 (pkt ). W celu wykonania tej funkcji w trakcie prowadzonej rozmowy, należy wcisnąć klawisz FLASH i wybrać na tle specjalnego sygnału zgłoszenia 94. Nastąpi zestawienie połączenia z wywołującym abonentem centrali nadrzędnej (pkt 3.4.4) a poprzedni rozmówca zostanie przełączony w stan oczekiwania na rozmowę. Dalsze postępowanie przebiega identycznie jak przy przełączaniu rozmów (pkt 3.4.5) Wywołanie wewnętrzne. Odbieranie wywołania dzwonkowego wewn. polega na podniesieniu przez abonenta wewn. słuchawki z widełek dzwoniącego aparatu (pkt , po czym następuje zestawienie połączenia abonentów wewn. (pkt 3.4.4).

23 Połączenia wewnętrzne. Wywołanie abonenta (nr 1...6) jest możliwe na tle sygnału zgłoszenia. Prawo do korzystania z połączeń wewn. mają wszyscy abonenci wewn. Po podniesieniu słuchawki aparatu telefonicznego i usłyszeniu sygnału zgłoszenia centrali (pkt 3.2.1), można wybrać jednocyfrowy numer żądanego abonenta (nr 1..6). Po wybraniu numeru będzie słyszalny sygnał zwrotny wywołania lub sygnał zajętości (pkt 3.2.1). Sygnał zwrotny wywołania - świadczy o tym, że żądany abonent jest wolny i otrzymuje sygnał dzwonienia (pkt 3.2.2). Jeśli abonent wywoływany nie zgłosi się po czasie 3,5 min., wówczas w słuchawce słychać będzie sygnał zajętości oraz zostanie zaprzestane wywoływanie abonenta. Po zgłoszeniu się wywoływanego abonenta następuje zestawienie połączenia (pkt 3.4.4). Sygnał zajętości - świadczy o tym, że chwilowo nie może odbyć się zestawienie połączenia. Można wówczas: odłożyć słuchawkę na widełki aparatu tel.; wybrać cyfrę 3 - funkcja wejścia na trzeciego (pkt ); wybrać cyfrę 4 - funkcja zamówienia połączenia (pkt ) Wyjście na centralę nadrzędną (miejską lub resortową). Ustawienie fabryczne : Uprawnienia abonentów wewn. do korzystania z wyjścia na centrale nadrzędne (CN1, CN2) - dostęp do obu central (pkt 4.4.1). Wybieranie numerów na centralę nadrzędną 1 i 2 - w systemie impulsowym (pkt 4.3.2). Sygnał zgłoszenia centrali nadrzędnej normalny (rzeczywisty) (pkt 4.3.4). Wyjście do centrali nadrzędnej odpowiednio 91 i 92 lub 0. Tablica prefiksów jest pusta.

24 24 Pod numerem dojścia do centrali miejskiej w programie wpisane jest 91 dla CN1 i 92 dla CN2. Po wyjściu na centralę nadrzędną czas pomiędzy kolejno wybieranymi cyframi nie może być dłuższy niż 11 sekund. Po tym czasie centrala CA2x6 zakłada, że trwa już rozmowa Wprowadzenie. Centrala CA2x6 posiada dwa porty zewnętrzne CN1 i CN2, do których można podłączyć centrale nadrzędne. Centrala nadrzędna może być centralą miejską lub resortową. W zależności jaka centrala jest podłączona do portu CN1 (lub CN2) wyjście na nią wygląda w następujący sposób: a) Do portu CN1 (CN2) podłączona jest bezpośrednio centrala miejska wyjście na centralę miejską odbywa się przez wybranie cyfry 0 (bez zmiany fabrycznie ustawionego numeru dojścia 91 (92) (pkt 4.3.6)) lub na konkretną linię CN1 (CN2) przez wybór 91 (92). b) Do portu CN1 (CN2) podłączona jest centrala resortowa - wyjście na centralę resortową odbywa się przez wybranie 91 (92). c) Do portu CN1 (CN2) podłączona jest bezpośrednio centrala resortowa i pośrednio przez centralę resortową podłączona jest centrala miejska (Rysynek 1). Wyjście na centralę resortową 1 (2) odbywa się przez wybranie numeru 91 (92). Wyjście na centralę miejską wykonuje się przez wybranie cyfry 0 (0) - jeżeli prawidłowo wpisano w programie centrali numer dojścia (pkt 4.3.6). Możliwość korzystania z portów zewnętrznych CN1 i CN2 ściśle określa program centrali (pkt 4.4.1). Danemu abonentowi można przydzielić dostęp do dwóch lub jednej centrali nadrzędnej. Można też, korzystając z tabeli prefiksów (pkt ), ograniczyć abonentowi wewn. wyjście np. tylko na centralę miejską, blokując dostęp do centrali międzymiastowej albo całkowicie zablokować dostęp do central CN1 i CN2 itp.

25 25 Rysunek 1: Poruszanie się po centralach resortowych i miejskich. abonent wew. port wew. (1...6) centralka CA2x6 port zewnętrzny CN1 port zewnętrzny CN2 obejście centrali resortowej 1, przez wybranie cyfry 0 centrala resortowa 1dostęp z centralki CA2x6 przez wybranie numeru 91 centrala resortowa 2dostęp z centralki CA2x6 przez wybranie numeru 92 obejście centrali resortowej 2, przez wybranie cyfry centrala miejska Wyjście z centrali resortowej do miejskiej przez wybranie np. 24. Numer dojścia do centrali miejskiej. Numer dojścia do centrali miejskiej jest funkcją umieszczoną pod cyfrą 0, która zawiera kolejne cyfry numeru pozwalającego automatycznie przejść przez centralę resortową do centrali miejskiej (Rysunek 1). Numer dojścia wpisuje się w programie centrali CA2x6, dla każdej centrali nadrzędnej oddzielnie (pkt 4.3.6). Przy programowaniu numeru dojścia, bez względu na wpisane prefiksy i statusy abonentów wewn. (pkt ), wyjście na CN1 (CN2) musi się zaczynać numerem 91 (92). W przykładzie z rys.1 należy zaprogramować numer dojścia dla CN1 wpisując 9124 i dla CN2 wpisując Pozostałe wskazówki umieszczone są w pkt Dyskryminacja połączeń Blokowanie wyjścia na miasto. zewnętrznych - prefiksy. W centrali CA2x6 prefiksy stosuje w celu całkowitego zablokowania abonentom wewn. dostępu wyjścia na zewnątrz, zablokowania wyjścia tylko na pewne poziomy numeracyjne central nadrzędnych lub udostępnienia wyjścia tylko na wybrane numery zewn. itp. Prefiks jest sekwencją pierwszych lub wszystkich cyfr numeru, wybieranych przy "dojściu" do danego abonenta zewn. z poziomu

26 26 abonenta wewn. Operacje na prefiksach wykonuje się w programie centrali (pkt 4.4.6). Znajdują się tam 64 indeksy (00,01,..., 63) na wpisanie prefiksów o długości do 16 cyfr. Opcje programowe w grupie PREFIKSY umożliwiają dowolne poruszanie się po indeksach. Można odczytać prefiks pod bieżącym indeksem, przejść i odczytać prefiks pod następnym, poprzednim lub wybranym indeksem. Wpisywanie prefiksu pod wcześniej wybranym, nie koniecznie pustym indeksem, następuje po wybraniu odpowiedniej opcji. Numer prefiksu, zgodnie z wyżej umieszczoną definicją, należy wpisywać bez uwzględniania pauz oczekiwania na sygnał zgłoszenia danej centrali. Po wpisaniu w programie wszystkich potrzebnych prefiksów, należy każdemu abonentowi przypisać statusy tych prefiksów. Statusem jest określenie praw stosowanych przy wybieraniu przez danego abonenta wewn., numeru zawierającego na początku dany prefiks. Abonent może być uprawniony do połączenia z numerem posiadającym dany prefiks - wówczas następuje zestawienie połączenia, lub może być nieuprawniony do wychodzenia poza prefiks zawarty w danym numerze - wówczas następuje rozłączenie wyjścia na centralę nadrzędną CN1 (CN2). Dany prefiks może również nie dotyczyć wybranego abonenta. Przy programowaniu prefiksów, należy pamiętać, że istnieje tylko jedna tablica zawierająca 64 prefiksy i każdy prefiks może posiadać 16 cyfr. Tablica prefiksów dostępna jest przy programowaniu prefiksów dowolnego abonenta wewnętrznego. Przy wpisaniu abonentowi nr 1, prefiksu pod indeksem np. 00, dostęp do tego prefiksu będzie również przy programowaniu kolejnych abonentów pod tym samym indeksem. Można wówczas skorzystać z wpisanego już prefiksu, przydzielając tylko do niego wymagany status uprawnień dla danego abonenta lub można wpisać pod pierwszym wolnym indeksem nowy prefiks i zaznaczyć odpowiedni status uprawnień. Przy ustalaniu pierwszych cyfr prefiksu, należy brać pod uwagę dwa możliwe sposoby wyjścia na centrale nadrzędne (CN1, CN2) tj.: przez 0 - zostanie wówczas przydzielone wyjście na centralę nadrzędną (miejską) w porządku zgodnym z ustawieniami w programie (pkt 4.4.1), wybranie 0 spowoduje wywołanie funkcji "numer dojścia do centrali miejskiej" (pkt ), pod tą funkcją standardowo w programie znajdują się cyfry 91 dla CN1 i 92 dla CN2. przez wybranie 91 (92) - zostanie wówczas przydzielone wyjście na konkretną centralę nadrzędną CN1 (CN2).

27 27 Wpisane w programie prefiksy i statusy abonentów wewn., warto dodatkowo zapisać w przygotowanej na końcu instrukcji - tablicy prefiksów (pkt 7.1). Przykłady Przykład 1: Założenia: Do portów CN1 i CN2 podłączono centrale miejskie. Pod numerem dojścia na centralę miejską znajduje się w programie dla CN1: 91 Pod numerem dojścia na centralę miejską znajduje się w programie dla CN2: 92 Abonent wewnętrzny nr 2 ma dostęp do CN1 i CN2. Działania na tablicy prefiksów: indeks prefiksu Status prefiksu Cyfry prefiksu n - nie dotyczy z - zabroniony d - dozwolony a a a a a ab b b b b b n 00 Komentarz: brak prefiksu i statusu. Przykład 2: Założenia: Do portów CN1 i CN2 podłączono centrale miejskie. Pod numerem dojścia na centralę miejską znajduje się w programie dla CN1: 91 Pod numerem dojścia na centralę miejską znajduje się w programie dla CN2: 92 Abonent wewnętrzny nr 5 ma dostęp tylko do CN1.

28 28 Działania na tablicy prefiksów: indeks prefiksu Status prefiksu Cyfry prefiksu n - nie dotyczy z - zabroniony d - dozwolony a a a a a ab b b b b b d z Komentarz: prefiks 91 ze statusem "dozwolony" i prefiks 92 ze statusem "zabroniony". Przykład 3: Założenia: Do portów CN1 i CN2 podłączono centrale miejskie. Pod numerem dojścia na centralę miejską znajduje się w programie dla CN1: 91 Pod numerem dojścia na centralę miejską znajduje się w programie dla CN2: 92 Abonent wewnętrzny nr 1 i 6 ma zabroniony dostęp do CN1 i CN2. Działania na tablicy prefiksów: indeks prefiksu Status prefiksu Cyfry prefiksu n - nie dotyczy z - zabroniony d - dozwolony a a a a a ab b b b b b z z z z Komentarz: prefiks 91 ze statusem "zabroniony" i prefiks 92 ze statusem "zabroniony" lub zamiennie prefiks 0 ze statusem "zabroniony".

29 29 Przykład 4: Założenia: Do portów CN1 i CN2 podłączono centrale resortowe. Dostęp z centrali resortowej do miejskiej przez numer 24. Pod numerem dojścia na centralę miejską znajduje się w programie dla CN1: 9124 Pod numerem dojścia na centralę miejską znajduje się w programie dla CN1: 9224 Abonent wewnętrzny nr 3,5 i 6 ma zabroniony dostęp do CN1 i CN2. Działania na tablicy prefiksów: Indek s Prefiksu Status prefiksu Cyfry prefiksu n - nie dotyczy z - zabroniony d - dozwolony a a a a b b b b z z a b 5 z z ab 6 z z Poniższa postać uproszczona (prefiks 0) w tej sytuacji nie zadziała prawidłowo, ponieważ pod funkcją 0 znajduje się 9124 (9224) - zostanie tylko zablokowane wyjście ponad prefiks 9124 (9224). Indek Status prefiksu s n - nie dotyczy Cyfry prefiksu Prefiksu z - zabroniony d - dozwolony 00 a a a a b b b b z 0 a ab b 6 5 z z Komentarz: Prawidłowy wpis to - prefiks 91 ze statusem "zabroniony" i prefiks 92 ze statusem "zabroniony".

30 30 Przykład 5: Założenia: Do portów CN1 i CN2 podłączono centrale resortowe. Dostęp z centrali resortowej do miejskiej przez numer 24. Pod numerem dojścia na centralę miejską znajduje się w programie dla CN1: 9124 Pod numerem dojścia na centralę miejską znajduje się w programie dla CN2: 9224 Abonent wewnętrzny nr 5 i 6 ma dostęp do centrali resortowej podłączonej do CN1 i CN2, ale nie ma dostępu do centrali miejskiej. Działania na tablicy prefiksów: indeks prefiksu Status prefiksu Cyfry prefiksu n - nie dotyczy z - zabroniony d - dozwolony a a a a a ab b b b b b z z d d d d Komentarz: Prawidłowy wpis to - prefiks 0 ze statusem "zabroniony" i dodatkowo można dopisać prefiksy 91 i 92 ze statusem "dozwolony". Przykład 6: Założenia: Do portów CN1 i CN2 podłączono centrale miejskie. Numery alarmowe CN1: Pogotowie: Straż: Policja: Numery alarmowe CN2: Pogotowie: Straż: Policja: 92999

31 31 Pod numerem dojścia na centralę miejską znajduje się w programie dla CN1: 91 Pod numerem dojścia na centralę miejską znajduje się w programie dla CN2: 92 Abonent wewnętrzny nr 1 - żadnych ograniczeń. Abonent wewnętrzny nr 2 - zakaz zestawiania połączeń międzynarodowych i AudioTele. Abonent wewnętrzny nr 3 - zakaz zestawiania połączeń międzymiastowych z wyjątkiem numeru na telefon komórkowy Abonent wewnętrzny nr 4, 5 i 6 - zakaz zestawiania połączeń miejskich. Działania na tablicy prefiksów: indeks prefiksu Status prefiksu Cyfry prefiksu n - nie dotyczy z - zabroniony d - dozwolony a a a a a ab b b b b b Komentarz: Pomimo ustawienia dla abonenta 4,5,6 zakazu zestawiania połączeń miejskich mogą oni zestawiać połączenia alarmowe. Ponadto połączenia te mogą być zestawiane w niżej przedstawiony sposób. Dla pogotowia policji:

32 Postępowanie przy wyjściu na centralę nadrzędną. W celu uzyskania połączenia abonenta wewn. z abonentem zewnętrznym (centrali nadrzędnej) należy: Abonent wewn. podnosi słuchawkę aparatu tel. Słyszy sygnał zgłoszenia (pkt 3.2.1) centrali telefonicznej CA2x6. Wybiera cyfrę 0, 91 lub 92, zgodnie z opisem w pkt W przypadku otrzymania sygnału zajętości (pkt 3.2.1) połączenie nie może być zrealizowane z powodu braku uprawnień do wyjścia na centralę nadrzędną (pkt 4.4.6) lub z powodu zajętych linii central nadrzędnych. W drugim przypadku można: odłożyć słuchawkę; zamówić połączenie z centralą nadrzędną po zwolnieniu się jej, wybierając funkcję 4 (pkt ); wejść na trzeciego do rozmowy abonentów, prowadzonej poprzez daną centralę nadrzędną, wybierając funkcję 3 (pkt ). Po wyjściu na centralę nadrzędną należy koniecznie poczekać na jej sygnał zgłoszenia. Następnie można wybrać dalszy numer żądanego abonenta zewn., według numeracji obowiązującej w danej sieci telefonicznej. Po zestawieniu połączenia z abonentem centrali nadrzędnej następuje rozmowa (pkt 3.4.4) Przesyłanie informacji tonowych podczas połączenia z abonentem zewnętrznym. zestawiania Abonent wew. po wyjściu na centralę nadrzędną i wybraniu numeru żądanego abonenta zewn. oczekuje na zestawienie połączenia. Jeżeli żądany abonent zewn. posiada pod swoim numerem urządzenie, które oczekuje na nadawanie cyfr w systemie tonowym, to oczekujący abonent wew. ma możliwość wysłania takich cyfr. Wybór cyfr w systemie tonowym może odbywać się następujący sposób: W przypadku gdy aparat wywołującego abonenta wew. wybiera w systemie tonowym i centrala nadrzędna, przez którą abonent uzyskał połączenie również jest ustawiona na wybieranie numerów

33 33 w tym systemie, to opisywane cyfry wybiera się z klawiatury aparatu tel. bez dodatkowych komplikacji. W przypadku gdy aparat wywołującego abonenta wew. wybiera w systemie tonowym a centrala nadrzędna, przez którą abonent uzyskał połączenie ustawiona jest na wybieranie numerów w systemie impulsowym, to aby wybrać tonowe cyfry można: odczekać 11 sekund od wybrania ostatniej cyfry numeru, spowoduje to przejście w stan rozmowy, podczas której można np. generować dowolne tony; lub wcisnąć klawisz * (gwiazdka) z klawiatury aparatu tel., następuje przejście w stan rozmowy, podczas której można np. generować dowolne tony. W przypadku gdy aparat wywołującego abonenta wew. wybiera w systemie impulsowym, to aby wybrać sygnały tonowe należy chwilowo przełączyć ten aparat w tryb wybierania tonowego i wówczas już bez dodatkowych czynności można wybrać żądane tony Dostępne funkcje i czynności w trakcie zestawionego połączenia wewnętrznego lub zewnętrznego. Po zestawieniu połączenia abonenta wewn. z centralą nadrzędną lub z innym abonentem wewn., można: przekazać rozmowę innemu abonentowi wewnętrznemu lub zewnętrznemu (pkt 3.4.5); dołączyć innych abonentów do prowadzonej rozmowy zestawianie konferencji (pkt 3.4.6); usłyszeć komunikat Rozmowa miejska, informujący o wywołaniu z drugiej centrali nadrzędnej (pkt ) ; usłyszeć komunikat Trzeci rozmówca, informujący o włączeniu się do rozmowy kolejnego abonenta (pkt ); usłyszeć komunikat Domofon, informujący o wywołaniu rozmówcy przez domofon DCA1-2 (pkt ); zakończyć rozmowę przez odłożenie słuchawki na widełki aparatu Przekazywanie rozmów. Gdy podczas rozmowy abonentów A i B (abonent A jest abonentem wewn., abonent B jest abonentem wewn. lub abonentem zewn.) zachodzi potrzeba przekazania abonenta B abonentowi C (wewn. lub

34 34 zewn.), abonent A naciska klawisz FLASH (pkt 3.3.3) i po usłyszeniu specjalnego sygnału zgłoszenia (pkt 3.2.1) wybiera numer abonenta C (lub własny numer, by zrezygnować z przekazywania rozmowy i powrócić do stanu poprzedniego). Oczekujący abonent B, po wciśnięciu klawisza FLASH przez abonenta A, otrzymuje komunikat - Proszę czekać, będzie rozmowa (pkt 3.2.3). Po wybraniu numeru abonenta C abonent A może usłyszeć: sygnał zwrotny wywołania (pkt 3.2.1) - świadczy o tym, że abonent C jest wolny i otrzymuje sygnał dzwonienia. Jeśli wywoływany abonent C nie zgłosi się po czasie 3,5 min., wówczas w słuchawce abonenta A słychać będzie sygnał zajętości (pkt 3.2.1) i zaprzestane zostanie wywoływanie abonenta C. sygnał zajętości - oznacza to, że abonent C jest nieosiągalny lub prowadzi rozmowę. Jeżeli abonent C prowadzi rozmowę, a abonent A posiada uprawnienia do wchodzenia na trzeciego (pkt , 4.4.2) to może włączyć się do rozmowy przez wybranie funkcji 3 (gdy abonent C jest abonentem wewnętrznym). W każdym z omawianych przypadków na tle sygnałów zwrotnego wywołania lub zajętości, abonent A może powrócić do oczekującego abonenta B wciskając klawisz FLASH. Jeżeli abonent A otrzymuje sygnał zwrotny wywołania abonenta C i odłoży słuchawkę na widełki aparatu tel., wywołanie abonenta C będzie kontynuowane, a abonentem wywołującym będzie oczekujący abonent B. Gdy dochodzi do zestawienia połączenia abonentów A i C, abonent A ma możliwość: odłożenia słuchawki - spowoduje to automatyczne zestawienie połączenia abonentów C i B ; jednokrotnego naciśnięcia klawisza FLASH - spowoduje to zestawienie połączenia abonentów A, C i B (konferencja trzech abonentów) dwukrotnego naciśnięcia klawisza FLASH - spowoduje to zestawienie połączenia tylko abonentów A i B. W sytuacji, gdy zostało zestawione połączenie abonentów A i C i abonent C odłożył słuchawkę, abonent A otrzymuje sygnał zajętości i ma możliwość: odłożenia słuchawki - spowoduje to rozłączenie oczekującego abonenta B; naciśnięcia klawisza FLASH - spowoduje to powrót do połączenia z oczekującym abonentem B.

35 Zestawianie konferencji. Gdy zachodzi potrzeba rozmowy łącznie kilku abonentów wewn. lub abonentów zewn. central nadrzędnych (CN1, CN2), należy korzystać z funkcji zestawiania konferencji. W trakcie rozmowy abonenta A z abonentem B (abonent A jest abonentem wewn., abonent B jest abonentem wewn. lub abonentem zewn.) zachodzi potrzeba dołączenia do rozmowy abonenta C (wewn. lub zewn.). Wówczas abonent A wciska klawisz FLASH (pkt 3.3.3) i po usłyszeniu specjalnego sygnału zgłoszenia (pkt 3.2.1) wybiera numer abonenta C. Po połączeniu się z abonentem C, abonent A wciska ponownie FLASH, spowoduje to zestawienie konferencji z udziałem abonentów A, C i B. W podobny sposób zestawia się konferencję z udziałem większej liczby abonentów. W sytuacji, gdy wywoływany jest abonent C, natomiast abonent A (wywołujący) odłoży słuchawkę, wówczas wywołującym abonentem będzie oczekujący abonent B, który usłyszy sygnał zwrotny wywołania (pkt 3.2.1) abonenta C (podobnie w pkt 3.4.5) Automatycznie wybierane numery przez centralę CA2x6. Centrala CA2x6 posiada szereg funkcji upraszczających abonentowi wewn. czynności związane z uzyskaniem połączenia z abonentem zewn. Są to: numery skrócone, numer dojścia do centrali miejskiej, numery dla powiadamiania o alarmie, numery na pogotowia alarmowe. Pod tymi numerami można wpisać całość numeru potrzebnego do uzyskania danego połączenia na zewnątrz. Połączenie takie może odbywać się za pośrednictwem centrali nadrzędnej pierwszej (CN1) lub drugiej (CN2). Wyjście na centralę nadrzędną CN1 odbywa się przez wybranie numeru 91 a na CN2 przez wybranie numeru 92. Jeżeli we wpisywanych numerach automatycznych, w celu wyjścia na zewnątrz użyje się cyfry 0, zostanie wykonana kombinacja cyfr zaprogramowanych wcześniej pod numerem dojścia do centrali miejskiej (również jest to automatycznie wybierany numer - pkt 4.3.6). Przy programowaniu, automatycznie wybierane numery muszą zawsze rozpoczynać się numerem 91, 92 lub 0. Postępowanie przy ręcznie wybieranym przykładowo numerze do abonenta A, bez zaprogramowanych numerów automatycznego wybierania: 1. podniesienie słuchawki z widełek aparatu tel. i oczekiwanie na sygnał zgłoszenia; 2. wybranie numeru 91 dla wyjścia na centralę nadrzędną podłączoną do portu CN1 centrali CA2x6;

36 36 3. oczekiwanie na sygnał zgłoszenia centrali nadrzędnej; 4. wybranie cyfry 0 dla wyjścia na centralę międzymiastową; 5. oczekiwanie na sygnał zgłoszenia centrali międzymiastowej; 6. wybranie numeru kierunkowego oraz numeru abonenta; 7. zestawienie połączenia. Oczekiwanie na sygnał zgłoszenia centrali nadrzędnej (pkt 3) trwa każdorazowo tyle samo czasu. Czas ten w automatycznie wybieranych numerach określa się w programie centrali CA2x6 (pkt 4.3.5). Pozostałe okresy oczekiwania na inne sygnały zgłoszenia się dalszych central (np. pkt 5), można uzyskać przez wpisanie po dowolnej cyfrze numeru, pauz jednosekundowych (odpowiada to wciśnięciu klawisza *). Należy podkreślić, że wyżej opisywane zaprogramowane pauzy występują tylko przy automatycznie wybieranych numerach. Przy programowaniu dowolnego numeru, którego cyfry spowodują wyjście na zaciski CN1 lub CN2 centrali CA2x6, nie należy już wpisywać pauzy oczekiwania na pojawienie się sygnału zgłoszenia, ponieważ zostanie samoczynnie włączona wcześniej zaprogramowana pauza numerów automatycznych. Po uwzględnieniu wszystkich wskazówek i wpisaniu wszystkich cyfr dojścia do abonenta A pod automatyczny numer np. numer skrócony 81, postępowanie dla połączenia z tym abonentem przedstawia się następująco: 1. podniesienie słuchawki z widełek aparatu tel. i oczekiwanie na sygnał zgłoszenia; 2. wybranie funkcji 81; 3. zestawienie połączenia. Abonentem A nie musi być konkretne połączenie z rozmówcą, może to być np. połączenie z centralą miejską, omijające łączenie się z centralą resortową (przypadek dla programowania numeru obejścia do centrali miejskiej - pkt 4.3.6) Numery alarmowe: 999, 998, 997. Wywołanie funkcji na tle sygnału zgłoszenia w zależności od potrzeby 997, 998, Prawo do korzystania z numerów alarmowych mają wszyscy abonenci, bez względu na wpisane im w programie centrali uprawnienia. Funkcja ta przydatna jest przede wszystkim abonentom wewn., którym w programie centrali zabrano prawo do wyjścia na centralę

37 37 nadrzędną, ponieważ dostęp do numerów alarmowych mają wszyscy, niezależnie od przydzielonych im uprawnień. Konkretny numer alarmowy (cały numer dojścia na np. policję) definiuje się w programie centrali (pkt 4.3.9). Wskazówki istotne przy wpisywaniu numeru alarmowego zawarte są w pkt Po wybraniu na tle sygnału zgłoszenia (pkt 3.2.1) jednego z numerów alarmowych, centrala automatycznie wybiera wpisany w jej program numer na wybrane pogotowie alarmowe i następuje zestawienie połączenia (pkt 3.4.4). Sygnał zajętości centrali CA2x6 (pkt 3.2.1) po wybraniu danego numeru alarmowego świadczy o zajętym wyjściu na centralę nadrzędną Numery skrócone. Wywołanie funkcji na tle sygnału zgłoszenia w zależności od potrzeby 81, 82,..., 89. Prawo do korzystania z numerów skróconych mają wszyscy abonenci. Numery telefonów zakodowane pod numerami skróconymi danego abonenta, muszą się mieścić w zakresie przydzielonych mu uprawnień w tablicy prefiksów. Numerami skróconymi w centrali CA2x6 są numery od 81 do 89, pod którymi znajdują się wcześniej wpisane dowolne numery telefonów do abonentów zewnętrznych. Każdy abonent wewn. ma dziewięć ( ) swoich indywidualnych numerów skróconych. Wpisanie pod jednym z nich konkretnego numeru tel. odbywa się w następujący sposób: dany abonent wewn. podnosi słuchawkę z widełek aparatu tel.; słychać sygnał zgłoszenia centrali (pkt 3.2.1); wybiera jeden numer z przedziału od 8001 do 8009 (odpowiednio dla numeru skróconego od 81 do 89); słychać sygnał potwierdzający przyjęcie funkcji (pkt ; wybiera kolejne cyfry numeru do wybranego abonenta, z zastrzeżeniami zawartymi w pkt ; koniec programowania następuje po odłożeniu słuchawki na widełki aparatu tel.

38 38 Po wpisaniu numerów skróconych można je odczytać, wybierając na tle sygnału zgłoszenia odpowiednio Zostaną wygenerowane w słuchawce aparatu telefonicznego komunikaty słowne jeden, dwa,..., zero, odpowiednio do wpisanych cyfr numeru. Korzystanie z numerów skróconych przebiega w następujący sposób: abonent podnosi słuchawkę z widełek aparatu tel.; słychać sygnał zgłoszenia centrali (pkt 3.2.1); abonent wybiera jeden z numerów skróconych ; po automatycznym wybraniu przez centralkę wszystkich cyfr kryjących się pod numerem skróconym następuje zestawienie połączenia (pkt 3.4.4) Wchodzenie na trzeciego do toczącej się rozmowy przez abonenta wewnętrznego. Wywołanie funkcji - cyfra 3. Funkcja trzeciego rozmówcy jest dostępna tylko na tle sygnału zajętości (pkt 3.2.1). Ustawienie fabryczne : Uprawnieni do korzystania z funkcji trzeciego rozmówcy są wszyscy abonenci wewn. Po podniesieniu przez abonenta wewn. A słuchawki aparatu tel. i wykręceniu na tle sygnału zgłoszenia (pkt 3.2.1) numeru do abonenta B (abonent wewn.- numer lub centrala nadrzędna - numer 0 lub 91,92), może on usłyszeć sygnał zajętości (pkt 3.2.1). W takiej sytuacji połączenie nie może być zrealizowane z powodu: Braku uprawnień do wyjścia na centralę nadrzędną (pkt 4.4.1) - jeżeli abonent B to centrala nadrzędna; Zajętego wywoływanego abonenta B - do rozmowy tego abonenta można wówczas włączyć się korzystając z funkcji trzeciego rozmówcy, wybierając na tle sygnału zajętości cyfrę 3. Fakt ten zostanie wyraźnie zasygnalizowany komunikatem Trzeci rozmówca (pkt 3.2.3), który usłyszą: abonent B i jego rozmówca oraz abonent A. Po odłożeniu słuchawki na widełki aparatu tel. przez jednego z rozmówców, rozmowę mogą prowadzić pozostali abonenci.

39 Zamawianie połączenia z abonentem wewnętrznym lub centralą nadrzędną po ich zwolnieniu się. Wywołanie funkcji - cyfra 4. Funkcja zamawiania połączenia z abonentem wewn. (centralą nadrzędną) jest dostępna tylko na tle sygnału zajętości, przy próbie wywołania. Jeżeli abonent wewn. A przy próbie wywołania abonenta wewn. B (lub wyjścia na centralę nadrzędną) usłyszy sygnał zajętości (pkt 3.2.1), to aby zamówić połączenie z abonentem B (centralą nadrzędną) po jego zwolnieniu, powinien na tle sygnału zajętości wybrać cyfrę 4 i odłożyć słuchawkę na widełki aparatu tel. W momencie zwolnienia się abonenta B (wyjścia na centralę nadrzędną) u abonenta A zacznie dzwonić aparat tel. Brzmienie sygnału dzwonka zależy od typu abonenta B (abonent wewn. - pkt 3.2.2, centrala nadrzędna CN1 lub CN2 pkt 3.2.2). Po podniesieniu słuchawki tego aparatu tel. następuje: W przypadku zwolnienia się abonenta wewn. B - automatyczne wywołanie tego abonenta. Abonent A słyszy sygnał zwrotny wywołania (pkt 3.2.1) a abonent B otrzymuje sygnał dzwonka. Po podniesieniu przez abonenta B słuchawki z widełek aparatu tel. zostaje zestawione połączenie z wywołującym abonentem A. (pkt 3.4.4). W przypadku zwolnienia się centrali nadrzędnej - nastąpi automatyczne połączenie z centralą nadrzędną, po czym abonent A otrzymuje sygnał zgłoszenia tej centrali. Dalsze postępowanie wygląda identycznie jak przy normalnym wyjściu na centralę nadrzędną (pkt 3.4.3) Wywołanie zbiorowe abonentów wewnętrznych. Wywołanie funkcji na tle sygnału zgłoszenia (pkt 3.2.1) - cyfra 7. Ustawienie fabryczne : Każdy abonent wewn. wywołuje wszystkich pozostałych abonentów wewn. Funkcja jest dostępna również dla linii domofonowej (w programie można np. zawęzić wywoływaną grupę abonentów wewn.). Wywołanie zbiorowe służy do wywołania przez abonenta wewn. określonej grupy abonentów wewn. Wywoływaną grupę (abonenci: 1

40 40 lub / i 2 lub / i 3 itd.) definiuję się dla konkretnego abonenta wewn. indywidualnie w programie centrali (pkt 4.4.5). Wywołanie zbiorowe przebiega w następujący sposób: Dany abonent wewn. podnosi słuchawkę z widełek aparatu tel. Po usłyszeniu sygnału zgłoszenia centrali (pkt 3.2.1) wybiera cyfrę 7. Po wybraniu cyfry można usłyszeć: Sygnał zwrotny wywołania (pkt 3.2.1) świadczy o tym, że co najmniej jeden abonent z zaprogramowanej grupy otrzymuje sygnał dzwonienia. Jeśli żaden abonent z wywoływanej grupy nie zgłosi się po czasie 3,5 min. wówczas w słuchawce słyszany będzie sygnał zajętości (pkt 3.2.1) oraz zostanie zaprzestane wywoływanie abonentów. Po zgłoszeniu się jednego z abonentów wywoływanej grupy zostaje zaprzestane wywoływanie pozostałych abonentów i następuje zestawienie połączenia. (pkt 3.4.4). Sygnał zajętości - świadczy o tym, że wszyscy abonenci z grupy są w tej chwili zajęci, należy wówczas odłożyć słuchawkę na widełki aparatu tel Podsłuch otoczenia wewnętrznego. aparatu telefonicznego abonenta Wywołanie funkcji na tle sygnału zgłoszenia - numer 93 Do używania funkcji uprawniony jest każdy abonent wewn. Nie istnieje możliwość wywołania aparatu tel. abonenta wewn. będącego w stanie podsłuchu z centrali nadrzędnej. Funkcja ta wykorzystywana jest w sytuacji, gdy zachodzi potrzeba nasłuchu otoczenia dowolnego aparatu tel. abonenta wewn. (1...6). Sposób postępowania przy wprowadzaniu aparatu tel. abonenta wewn. w stan podsłuchu otoczenia wygląda następująco: dany abonent wewn. podnosi słuchawkę;

41 41 na tle sygnału zgłoszenia (pkt 3.2.1) wybiera numer 93; słychać sygnał potwierdzający przyjęcie funkcji (pkt ; odkłada słuchawkę przy telefonie (np. na biurko) kierując mikrofon w odpowiednim kierunku lub można wykorzystać do podsłuchu aparat tel. z funkcją głośnomówiącą. Połączenie i rozłączenie się z tak ustawioną linią wewn. odbywa się identycznie jak przy normalnym połączeniu wewn. (pkt 3.4.2), tzn. wybierając na tle sygnału zgłoszenia nr wewn. danej linii następuje zestawienie połączenia (pkt 3.4.4), które rozłącza się przez odłożenie słuchawki na widełki aparatu abonenta wywołującego. Wyłączenie funkcji podsłuchu w danym aparacie tel. abonenta wewn. polega na odłożeniu słuchawki na widełki Przejmowanie wywołań z central nadrzędnych. Wywołanie funkcji na tle sygnału zgłoszenia - numer 94 Każdy abonent wewn. może przejąć wywołanie z centrali nadrzędnej. W sytuacji, gdy zachodzi potrzeba odebrania wywołania z centrali nadrzędnej skierowanego do innego abonenta wewn., można skorzystać z funkcji przejęcia takiego wywołania. Sposób postępowania: abonent podnosi słuchawkę; słyszy sygnał zgłoszenia (pkt 3.2.1); wybiera numer 94; spowoduje to wykonanie funkcji przejęcia wywołania z centrali nadrzędnej i zestawienie połączenia danego abonenta wewn. z wywołującym abonentem centrali nadrzędnej (pkt 3.4.4) Funkcja nie przeszkadzać. Wywołanie funkcji na tle sygnału zgłoszenia - numer 95. Do używania funkcji uprawniony jest każdy abonent wewn.

42 42 Funkcję wykorzystuje się w sytuacji, gdy zachodzi potrzeba wyłączenia możliwości połączenia się z aparatem tel. danego abonenta wewn. Sposób postępowania przy włączeniu funkcji nie przeszkadzać wygląda następująco: dany abonent wewn. podnosi słuchawkę; na tle sygnału zgłoszenia (pkt 3.2.1) wybiera numer 95; słyszy sygnał potwierdzający przyjęcie funkcji (pkt ; odkłada słuchawkę aparatu tel. na widełki. Wyłączenie funkcji polega na podniesieniu słuchawki z widełek aparatu tel Automatyczne dostosowanie się centrali CA2x6 do systemu nadawania numerów przez aparaty telefoniczne abonentów wewnętrznych. Kasowanie zapamiętanych ustawień centrali dotyczących systemu nadawania numerów przez aparat tel. danego abonenta wewn., następuje po wywołaniu z niego w systemie impulsowym na tle sygnału zgłoszenia funkcji 97 lub po krótkotrwałym wyłączeniu zasilania centrali. Centrala CA2x6 akceptuje cyfry wysyłane przez aparat tel. abonenta wewn. w systemie tonowym i impulsowym. Praca aparatu tel. w systemie tonowym powoduje przy każdorazowym podniesieniu jego słuchawki zajęcie tzw. odbiornika DTMF. Urządzenie CA2x6 posiada dwa odbiorniki DTMF, co umożliwia obsługę tylko dwóch abonentów jednocześnie. Po każdorazowym włączeniu zasilania lub po wywołaniu funkcji 97, centrala zapamiętuje dla każdego abonenta wewn. system, w jakim generowane są cyfry numeru przez jego aparat tel. Dzieje się to na podstawie odczytu dwóch pierwszych operacji wyboru numerów. Rozwiązanie takie umożliwia jednoczesną obsługę dwóch abonentów wybierających w systemie tonowym i wszystkich abonentów wybierających w systemie impulsowym, którym nie jest przydzielany odbiornik DTMF.

43 Odczytywanie własnego numeru wewnętrznego. Wywołanie funkcji na tle sygnału zgłoszenia - numer 901 Każdy abonent wewn. jest uprawniony do odczytania swojego numeru. W celu odczytania przez abonenta własnego numeru wewnętrznego należy: podnieść słuchawkę; na tle sygnału zgłoszenia (pkt 3.2.1) wybrać numer 901; po wybraniu numeru w słuchawce aparatu tel. zostanie wygenerowany komunikat słowny odpowiednio: jeden, dwa,..., sześć ; Odczytywanie własnego numeru kończy się odłożeniem słuchawki na widełki aparatu tel Sprawdzanie dzwonka aparatu telefonicznego. Wywołanie funkcji na tle sygnału zgłoszenia - numer 902. Każdy abonent wewn. jest uprawniony do wywołania funkcji 902. W celu sprawdzenia dzwonka aparatu telefonicznego danego abonenta wewn należy: podnieść słuchawkę; na tle sygnału zgłoszenia (pkt 3.2.1) wybrać numer 902; odłożyć słuchawkę na widełki aparatu tel.; nastąpi rytmiczne dzwonienie aparatu tel., w tym czasie można ustawić odpowiednią głośność dzwonka, tonację itp. zgodnie z możliwościami aparatu tel.; Testowanie dzwonka kończy się przez podniesienie słuchawki z widełek aparatu tel.

44 Współpraca centrali CA2x6 z faksem. Do połączenia faksowego nie można włączyć się na trzeciego. Podczas trwania połączenia z faksem nie będą generowane żadne komunikaty słowne. Połączenie linii faksowej z innym abonentem wewn. lub zewn. przebiega identycznie jak dla pozostałych abonentów wewn. Ustawienie fabryczne : Współpraca z wewn. linią faksową (pkt 4.6) - wyłączona. Centrala CA2x6 umożliwia specjalną obsługę linii faksowej. Przypisanie linii wewnętrznej do faksa polega na wybraniu odpowiedniej opcji w programie centrali (pkt 4.6). Sposób przyjęcia wywołania faksowego zależy od ustawionego trybu przyjmowania wywołań z centrali nadrzędnej (pkt 4.3.3): tryb półautomatyczny - sytuacja jak w trybie półautomatycznym dla abonenta wewn. (pkt ); tryb automatyczny (pkt ) W chwili dojścia wywołania faksowego z centrali nadrzędnej (CN1 lub CN2) do centrali telefonicznej CA2x6, pojawi się komunikat Proszę wybrać numer wewnętrzny lub poczekać na zgłoszenie operatora (pkt 3.2.3). Następnie sygnał pilotujący wywołaniu faksowemu, wyzwoli wywołanie zadeklarowanej wcześniej w programie centrali wewnętrznej linii faksowej. Po odebraniu wywołania przez podłączony do linii wewn. faks, następuje transmisja danych. Zakończenie transmisji rozłącza zestawione połączenie. Przekazanie połączenia zewn. lub wewn. na linię faksową przebiega identycznie jak dla abonenta wewn. (pkt 3.4.5). Dodatkowe informacje o linii faksowej zawiera pkt

45 Współpraca centrali CA2x6 ze sterownikiem domofonu DCA12. Centrala CA2x6 może współpracować wyłącznie ze sterownikiem DCA1-2. Z linii domofonowej nie można wyjść na centralę nadrzędną. Sterownik domofonu DCA1-2 współpracuje z centralą w systemie impulsowego wybierania numeru. Po zadeklarowaniu linii wewn. jako domofonowej centrala CA2x6 akceptuje na tej linii tylko cyfry wybierane w systemie impulsowym. Otwarcie rygla, po zestawieniu połączenia z domofonem cyfrą 3. Ustawienie fabryczne (domyślne): Linia domofonowa nie zadeklarowana Wstęp. Sterownik domofonu DCA1-2 wraz z telefoniczną centralą CA2x6, umożliwia połączenie systemu domofonowego z telefonicznym. Aparaty telefoniczne służące do rozmów abonenckich spełniają również rolę urządzenia rozmównego z kasetką domofonową. Otwieranie bramy, odbieranie wywołania i podsłuch otoczenia kasetki domofonowej wszystko to za pośrednictwem aparatu telefonicznego podłączonego do centrali CA. Dzięki umieszczeniu sterownika DCA1-2 poza kasetką domofonową, instalator ma możliwość doboru ilości przycisków (do 6) i jakości kasety, dostosowując ją do potrzeb i zamożności użytkownika Dane techniczne sterownika DCA1-2. Zasilanie zewnętrznym zasilaczem prądu przemiennego 11,5V/0,8A, dostępnym u producenta DCA1-2 (przewidziane jest w nim mocowanie do ściany) lub standardowym zasilaczem niestabilizowanym o parametrach 12V/0,5A; Współpraca wyłącznie z centralami serii CA. Współpraca z typową kasetką domofonową o ilości przycisków od 1 do 6.

46 46 Współpraca z typowym zamkiem elektromagnetycznym na napięcie 12V i prąd do 1A. Port do podłączenia linii telefonicznej zabezpieczony przed przepięciami, łączy system domofonowy z telefonicznym. Moduł sterownika DCA1-2 zintegrowany z obudową centrali CA2x Instalacja Moduł sterownika DCA1-2. Wyposażenie sterownika DCA1-2 dla centrali CA2x6. Zasilacz prądu przemiennego 11,5V/0,8A dla sterownika DCA1-2 lub standardowy zasilacz niestabilizowany 12V/0,5A. Standardowy zamek elektromagnetyczny na napięcie 12V i prąd do 1A. Standardowa kasetka domofonowa z ilością przycisków od 1 do 6. Przewody: Dwużyłowa linka miedziana o przekroju 1mm2 do podłączenia sterownika DCA1-2 z zamkiem elektromagnetycznym. Przewód telefoniczny (np. YTKSY) do podłączenia sterownika DCA1-2 z kasetką domofonową i linią telefoniczną centrali CA. Ilość żył w przewodach przedstawiona jest na rysunku (Rysunek 2) Elementy potrzebne do instalacji systemu domofonowego DCA1-2. Postępowanie przy instalacji. Wyłączyć zasilanie urządzeń. Zamontować sterownik domofonu według pkt Zainstalować kasetkę domofonową i zamek elektromagnetyczny. Zainstalować przewody według rysunku (Rysunek 2). Podłączyć zasilanie sterownika DCA1-2 i centrali CA2x6. Zaprogramować w centrali CA2x6 wybraną linię wewnętrzną do współpracy z domofonem. W trakcie połączenia z domofonem, dokonać regulacji układu rozmównego używając potencjometru wieloobrotowego do czułości mikrofonu i potencjometru jednoobrotowego do regulacji wzmocnienia głośnika kasetki domofonowej (Rysunek 2). Obwód mikrofonu i głośnika są sprzężone za pośrednictwem sterownika

47 47 DCA1-2. Wzrost wzmocnienia na głośniku spowoduje zmniejszenie czułości mikrofonu i odwrotnie Uwagi. W ekstremalnych przypadkach, nadmierne zakłócenia z instalacji elektrycznej położonej w pobliżu przewodu łączącego sterownik z kasetką domofonową lub nadmierny sygnał radiowy ze stacji nadawczych, może wpływać na jakość rozmów z domofonem (na tle rozmowy słychać przydźwięk sieci lub radio). W takich przypadkach, należy do podłączenia obwodów rozmównych kasetki domofonowej ze sterownikiem DCA1-2 użyć przewód ekranowany (ekranowana skrętka telefoniczna). Pewnym sposobem na zmniejszenie zakłóceń jest zwiększenie wzmocnienia wzmacniacza wkładki mikrofonowej w kasetce, co zwiększa stosunek sygnału do zakłóceń. Podświetlenie kasetki domofonowej należy zasilać przez oddzielną parę przewodów. Podłączenie się do masy obwodu rozmównego w kasetce domofonowej (szczególnie obwód mikrofonu) może spowodować pojawienie się szumów, słyszalnych w trakcie rozmowy z domofonem. Linia telefoniczna sterownika DCA1-2 zabezpieczona jest warystorem i dwoma osadzonymi w podstawkach, rezystoramibezpiecznikami o wartości 2,2Ω/0,25W. Objawem uszkodzenia rezystorów-bezpieczników jest najczęściej dwukierunkowy brak łączności pomiędzy centralką CA2x6 a sterownikiem DCA1-2. Wymiana tych elementów leży w gestii instalatora-serwisanta sterownika, zgodnie z przyjętymi warunkami gwarancji. Istnieje możliwość współpracy z kilkoma kasetkami domofonowymi, sterowanymi oddzielnymi sterownikami DCA1-2. Zaciski La i Lb linii telefonicznej w sterownikach, należy połączyć równolegle do wybranej linii wewnętrznej centralki CA2x6. Niedogodnością w takiej konfiguracji będzie przy wywołaniu linii domofonowej podsłuch otoczenia wszystkich kasetek domofonowych oraz w trakcie jednej rozmowy domofonowej brak możliwości współpracy z pozostałymi kasetkami. Przy podłączaniu przewodów idących z przycisków puszki domofonowej do portów P1..P7 sterownika DCA1-2 należy pamiętać, że podłączenie przewodu do portu P1 spowoduje wybór na linii tel. łączącej sterownik z centralą CA2x6, w systemie impulsowym cyfry 1, co ostatecznie wywoła abonenta wew. nr 1, podłączenie przewodu do portu P7 spowoduje wybór na linii telefonicznej łączącej sterownik

48 48 z centralą, w systemie impulsowym cyfry 7, co ostatecznie wywoła funkcję wywołania zbiorowego abonentów. W centrali CA2x6 grupę abonentów wywołania zbiorowego można dowolnie zawężać. Wywoływanych abonentów wskazuje się w programie centrali (pkt 4.4.5). Port CP na sterowniku DCA1-2 służy do ustalenia sposobu sterowania przekaźnika załączającego rygiel. Podłączenie portu do masy (port GN) spowoduje po wybraniu cyfry 3 załączenie przekaźnika bez przerw, natomiast pozostawienie portu nie podłączonego spowoduje klekotanie przekaźnika Obsługa Odbieranie wywołania z domofonu. Sterownik domofonu DCA1-2 może obsłużyć do sześciu przycisków w kasetce bramowej. Każdy przycisk skojarzony jest odpowiednio z abonentem wewnętrznym (np. wciśnięcie przycisku podłączonego do portu nr 1, spowoduje wywołanie abonenta wewn. nr 1 itp.). Po wciśnięciu odpowiedniego przycisku następuje wybranie numeru danego abonenta wewn. i jego wywołanie. W zależności od sytuacji w jakiej znajduje się wywoływany abonent wewn., centralka CA2x6 zachowa się inaczej: Abonent wewn. ma odłożoną słuchawkę na widełki aparatu tel. - słychać sygnał dzwonka jak dla wywołania wewn. (pkt ). Po podniesieniu słuchawki, słychać komunikat Domofon i następuje zestawienie połączenia z domofonem (pkt ). Abonent wewn. prowadzi rozmowę - słychać na tle rozmowy komunikat Domofon. Połączenie z domofonem jest możliwe w następujący sposób: Abonent wewn. odkłada słuchawkę na widełki aparatu tel., następnie: Czeka na sygnał dzwonka i podnosi słuchawkę. Następuje zestawienie połączenia z domofonem (pkt ). Podnosi słuchawkę z widełek aparatu tel., następnie na ciągłym sygnale zgłoszenia (pkt wybiera numer linii domofonowej. Następuje zestawienie połączenia z domofonem (pkt ).

49 49 Podobną operację wykonuje się przy podsłuchu otoczenia domofonu (pkt ). Abonent wewn. przełącza swojego rozmówcę w stan oczekiwania wciskając klawisz FLASH, następnie wybiera na tle specjalnego sygnału zgłoszenia (pkt numer linii domofonowej. Następuje zestawienie połączenia z domofonem (pkt ). Dalsze postępowanie przebiega identycznie jak przy przekazywaniu rozmów (pkt 3.4.5). Powrót do oczekującego rozmówcy uzyskuje się przez dwukrotne wciśnięcie klawisza FLASH, a połączenie z domofonem zostanie rozłączone. Abonent wewn. ma podniesioną słuchawkę z widełek aparatu tel. w dowolnym celu. W takiej sytuacji nie będzie wysłany komunikat Domofon i nastąpi wyłączenie wywołania z domofonu. Rozłączenie z domofonem następuje po odłożeniu słuchawki na widełki aparatu Dostępne funkcje po zestawieniu połączenia z domofonem. W trakcie zestawionego połączenia z domofonem można wykonywać funkcje identyczne jak przy zestawieniu połączenia z dowolnym abonentem (pkt 3.4.4). Odblokowanie zamka elektromagnetycznego jest możliwe w trakcie połączenia z domofonem, wybierając z klawiatury aparatu telefonicznego cyfrę 3 w systemie impulsowym lub tonowym. Każde wciśnięcie tej cyfry spowoduje wysterowanie zamka elektromagnetycznego na czas 3 sekund. Rozłączenie połączenia domofonowego odbywa się poprzez odłożenie słuchawki na widełki aparatu tel Podsłuch otoczenia domofonu. Abonent wewn. centralki CA2x6 na tle sygnału zgłoszenia może wybrać numer linii domofonowej, co spowoduje połączenie z fizycznie dołączonym domofonem DCA1-2 i nasłuch jego otoczenia. W trakcie nasłuchu aktywny jest również głośnik w kasetce omawianego domofonu.

50 50 Rozłączenie z domofonem następuje po odłożeniu słuchawki na widełki aparatu. Należy zwrócić uwagę, że funkcja podsłuchu będzie zrealizowana pozytywnie tylko wtedy gdy domofon znajduje się w stanie spoczynku. Znaczy to, że w momencie wybrania funkcji nie będą wciskane przyciski w kasetce domofonu lub nie będzie trwało już wywołanie z domofonu innego abonenta wewn Instrukcja montażu sterownika zainstalowanej już centrali CA2x6. domofonu DCA1-2 do Otworzyć obudowę centrali CA2x6, poluzować wkręty mocujące obudowę do ściany i zdjąć ją. Przygotować obudowę sterownika DCA1-2 dla centrali CA2x6, do zamocowania modułu sterownika domofonu odkręcić cztery poluzowane nakrętki M3. Osadzić na czterech wystających wkrętach M3 moduł DCA1-2 i przymocować go wcześniej odkręconymi czterema nakrętkami M3. Powiesić na ścianie obudowany już sterownik DCA1-2, wykorzystując wkręty ścienne zdjętej centrali CA2x6. Zainstalować odpowiednie przewody według opisu w w/w rozdziałach. Zawiesić centralę CA2x6 na zaczepach umieszczonych po prawej i lewej stronie obudowy sterownika DCA1-2. Skręcić ze sobą obudowy, używając wkręt M4 i gwintowany otwór w prawym zaczepie obudowy sterownika domofonu.

51 51 Rysunek 2: schemat połączeń sterownika domofonu DCA1-2 REGULACJA GŁOŚNOŚCI REGULACJA CZUŁOŚCI MIKROFONU - + zasilacz prądu przemiennego 11,5V/0,8A lub zasilacz standardowy 12V/0,5A - + zamek elektromag. 12V max1a dołączony przewodami typu linka 1mm2 sposób sterowania zamkiem elektromag. GŁOŚNIK DYNAMICZNY Ohm linia wewnętrzna centrali CA PRZEWÓD TELEFONICZNY liczba żył = 3 + liczba przycisków (nie uwzględniono zasilania podświetlenia kasetki domofonowej) MAX 7 PRZYCISKÓW abonent 3 abonent 2 abonent 1 wzmac niacz mikrofo nowy + MIKROFON ELEKTRYTOWY PUSZKA DOMOFONOWA

52 Współpraca z centralą alarmową - powiadamianie o alarmie. Podstawowe ustawienia fabryczne: Port powiadamiania wyłączony. Numery alarmowe nie wpisane. Centrala CA2x6 posiada jeden port powiadamiania oznaczony symbolem AL i przeznaczony do współpracy z centralą alarmową. Jest on oddzielony galwanicznie i przedstawia sobą rezystancję o wartości 2,2kΩ. Posiada dwa łącza + i -, do których odpowiednio należy podłączyć biegun dodatni i ujemny sygnału sterującego. Sygnał sterujący należy doprowadzić z odpowiednich zacisków centrali alarmowej tak, aby w momencie alarmu na porcie powiadamiania nastąpiła zmiana napięcia z 0V na 12V (stan wyzwalający wysoki) lub odwrotnie (stan wyzwalający niski). Port powiadamiania uaktywnia się w programie centrali (pkt ). Stan powiadamiania można ustalić na: wyłączony - port nieaktywny; powiadamianie włączone do skutku - powiadamianie trwające przez zaprogramowany czas, bez względu na wyłączenie się stanu aktywnego na porcie powiadamiania; powiadamianie włączone przez czas trwania zmiany stanu napięcia na porcie; Jeżeli na porcie powiadamiania pojawi się stan aktywny napięcia, następuje kolejno wybór maksymalnie ośmiu numerów telefonów. Numery te wpisuje się w programie centrali (pkt ), zgodnie ze wskazówkami umieszczonymi w pkt Po wygenerowaniu cyfr danego numeru tel., wysyłany jest rytmicznie powtarzany komunikat o treści ustawianej w programie centrali np. alarm alarm alarm Czas trwania komunikatu oraz ilość powtórzeń powiadamiania o alarmie ustala się również w programie centrali.centrala CA2x6 nie rozpoznaje czy zostało zestawione połączenie z powiadamianym abonentem zewnętrznym, dlatego należy to uwzględnić przy programowaniu powiadamiania określając bezpieczny czas generowania komunikatu alarmowego oraz ilość powtórzeń, tak aby zwiększyć prawdopodobieństwo odebrania wywołania i odsłuchania treści komunikatu.

53 Instrukcja programowania centrali CA2x6. Wstęp do programowania. UWAGA: Programowanie nastaw centrali CA2x6 możliwe jest wyłącznie z pierwszej linii wewnętrznej. Programować można w systemie tonowym wybierania numerów lub impulsowym. Zalecanym systemem wybierania jest tonowy. W przypadku korzystania przy programowaniu z impulsowego systemu wybierania, klawisz * (gwiazdka) zastępuje się klawiszem FLASH oraz klawisz # (płotek) zastępuje się odłożeniem słuchawki na widełki aparatu tel. Dzięki możliwości programowania nastaw centrali CA2x6 przez użytkownika można dostosować ją do konkretnych jego potrzeb. Programowanie polega na podniesieniu słuchawki aparatu telefonicznego podłączonego do pierwszej linii wewnętrznej i po usłyszeniu sygnału zgłoszenia, wybieraniu kolejnych cyfr z tarczy aparatu. Przy wyborze tych cyfr należy kierować się przedstawioną niżej Strukturą menu programowania CA2x6 (pkt 4.2) oraz poniższymi punktami dokładniej opisującymi procedurę programowania. Wejście do Menu programowania następuje po wybraniu na tle sygnału zgłoszenia (pkt 3.2.1) kombinacji 900, co sygnalizowane jest krótkim modulowanym sygnałem dźwiękowym w słuchawce aparatu tel. ( ). Dalszą drogę programowania określają kolejne n/w punkty. Wybrana pozycja z menu potwierdzana jest krótkimi sygnałami dźwiękowymi ( ). W każdym z bloków w Strukturze menu programowania znajdują się nutki ( ), symbolizujące ilość sygnałów dźwiękowych, co jest jednoznaczne z bieżącym położeniem w programie. Cofanie się przy programowaniu centrali odbywa się po wybraniu cyfry 0 (opisanej jako krok do tyłu) albo po wybraniu jednej z opcji danego poziomu jeżeli dołączony jest opis: krok do tyłu. Przy programowaniu często dostępna jest opcja odczytania bieżącego ustawienia, wywoływana cyfrą 9. Do odczytywania wykorzystane są komunikaty słowne np. jeżeli bieżącym ustawieniem danej funkcji jest cyfra 4, zostanie wygenerowany w słuchawce aparatu tel. komunikat słowny Cztery itp.

54 Struktura menu programowania CA2x6.

55 55

56 56

57 57

58 58

59 59

60 60

61 61

62 62

63 63

64 Programowanie nadrzędnymi. konfiguracji Droga programowania po podniesieniu 900 słuchawki: współpracy z centralami, 11 (12) Programowanie konfiguracji współpracy z centralami nadrzędnymi CN1 i CN2 ma na celu dostosowanie do nich telefonicznej centrali abonenckiej CA2x Wybór konfigurowanej centrali nadrzędnej CN1 (CN2) Droga programowania po podniesieniu 900 słuchawki:, 11 (12) Programowanie centrali nadrzędnej CN1 przebiega identycznie jak CN Ustawienie systemu wybierania numeru na centralę nadrzędną CN1 (CN2). Ustawienie fabryczne: impulsowy system wybierania numerów na CN1 (CN2). Droga programowania po podniesieniu 900 słuchawki:, 11 (12),1 Następnie można wybrać jedną z cyfr: cyfra opis wybieranie w systemie impulsowym (dekadowym) wybieranie w systemie tonowym (DTMF) odczytanie bieżącego ustawienia konfiguracja bez zmiany; krok w programie do tyłu

65 Ustawienie trybu przyjmowania wywołań z centrali nadrzędnej CN1 (CN2). Ustawienie fabryczne: półautomatyczny tryb przyjmowania wywołań z CN1 (CN2). Droga programowania po podniesieniu 900 słuchawki:, 11 (12),2 Następnie można wybrać jedną z cyfr: cyfra opis tryb półautomatyczny przyjmowania wywołań z centrali nadrzędnej CN1(CN2) tryb automatyczny przyjmowania wywołań z centrali nadrzędnej CN1(CN2) odczytanie bieżącego ustawienia konfiguracja bez zmiany; krok w programie do tyłu Ustawienie rodzaju sygnału zgłoszenia centrali nadrzędnej CN1 (CN2). Ustawienie fabryczne: sygnał zgłoszenia normalny Droga programowania po podniesieniu 900 słuchawki:, 11 (12),3 Następnie można wybrać jedną z cyfr: cyfra opis 1 normalny (rzeczywisty) sygnał zgłoszenia się centrali nadrzędnej CN1(CN2) 2 symulowany (generowany przez centralkę CA2x6) sygnał zgłoszenia się centrali nadrzędnej CN1(CN2) 9 odczytanie bieżącego ustawienia 0 konfiguracja bez zmiany; krok w programie do tyłu

66 Ustawienie pauzy dla numerów automatycznych po wyjściu na centralę nadrzędną CN1 (CN2). Ustawienie fabryczne: długość pauzy po wyjściu poprzez numer automatyczny na centralę nadrzędną CN1 (CN2) wynosi 1,5 sekundy. Droga programowania po podniesieniu 900 słuchawki:, 11 (12),4 Następnie można wybrać jedną z cyfr: cyfra opis 0,5 sekundowa pauza po wyjściu na centralę nadrzędną CN1(CN2) 1 sekundowa pauza po wyjściu na centralę nadrzędną CN1(CN2) 1,5 sekundowa pauza po wyjściu na centralę nadrzędną CN1(CN2) 2 sekundowa pauza po wyjściu na centralę nadrzędną CN1(CN2) 3 sekundowa pauza po wyjściu na centralę nadrzędną CN1(CN2) 4 sekundowa pauza po wyjściu na centralę nadrzędną CN1(CN2) pauza po wyjściu na centralę nadrzędną CN1(CN2) do czasu wykrycia jej sygnału zgłoszenia odczytanie bieżącego ustawienia konfiguracja bez zmiany; krok w programie do tyłu

67 Ustawienie numeru dojścia do centrali miejskiej. Ustawienie fabryczne: pod numerem dojścia (funkcja 0) wpisano odpowiednio 91 dla CN1 i 92 dla CN2 Droga programowania po podniesieniu 900 słuchawki:, 11 (12),5 Następnie można wybrać jedną z cyfr: cyfra 1 opis wejście w tryb wpisywania numeru dojścia, sygnalizowane, następnie: opis wpisywanie kolejnych cyfr numeru (0...9), będących całą drogą dojścia do centrali miejskiej, maksymalna ilość cyfr wraz z pauzami wynosi 16; * pauza 1 sekundowa, wykorzystywana w trakcie wpisywania w/w numeru dojścia do centrali miejskiej; # koniec wpisywania numeru; krok w programie do tyłu odczytanie bieżącego ustawienia Konfiguracja bez zmiany; krok w programie do tyłu cyfra Ustawienie źródła zapowiedzi słownej generowanej w trybie automatycznego wywołania z centrali nadrzędnej CN1 (CN2). Ustawienie fabryczne: źródłem zapowiedzi słownej jest zapowiedź stała. Droga programowania po podniesieniu 900 słuchawki: Następnie można wybrać jedną z cyfr:, 11 (12),6

68 68 cyfra opis Po wywołaniu z centrali nadrzędnej CN1 (CN2) wygenerowana zostanie zapowiedź standardowa Po wywołaniu z centrali nadrzędnej CN1 (CN2) wygenerowana zostanie zapowiedź z dodatkowego modułu - jeżeli centralę CA2x6 wyposażono w taki moduł Odczytanie bieżącego ustawienia Konfiguracja bez zmiany; krok w programie do tyłu Ustawienie czasu oczekiwania po komunikacie w trybie automatycznego wywołania z centrali nadrzędnej CN1 (CN2). Ustawienie fabryczne: domyślny czas oczekiwania po komunikacie wynosi 4 sekundy. Droga programowania, 11 (12) po podniesieniu 900 słuchawki: Następnie można wybrać jedną z cyfr: cyfra ,7 opis brak oczekiwania po komunikacie w trybie automatycznego wywołania z centrali nadrzędnej CN1 (CN2) 2 sekundowy czas oczekiwania po komunikacie w trybie automatycznego wywołania z centrali nadrzędnej CN1 (CN2) 4 sekundowy czas oczekiwania po komunikacie w trybie automatycznego wywołania z centrali nadrzędnej CN1 (CN2) 6 sekundowy czas oczekiwania po komunikacie w trybie automatycznego wywołania z centrali nadrzędnej CN1 (CN2) 8 sekundowy czas oczekiwania po komunikacie w trybie automatycznego wywołania z centrali nadrzędnej CN1 (CN2) 10 sekundowy czas oczekiwania po komunikacie w trybie automatycznego wywołania z centrali nadrzędnej CN1 (CN2) 15 sekundowy czas oczekiwania po komunikacie w trybie automatycznego wywołania z centrali nadrzędnej CN1 (CN2) odczytanie bieżącego ustawienia konfiguracja bez zmiany; krok w programie do tyłu

69 Ustawienie numerów alarmowych na pogotowia dla CN1 (CN2). Ustawienie fabryczne: pod numerem 997 wpisano: 91 (92) pod numerem 998 wpisano: 91 (92) pod numerem 999 wpisano: 91 (92) Droga programowania po podniesieniu 900 słuchawki:, 11 (12), 997 (998 lub 999) Następnie można wybrać jeden z numerów: numer opis 997 lub wejście w tryb operacji na wybranym numerze alarmowym, 998 lub sygnalizowane, następnie wybrać jedną z cyfr: 999 cyfra opis 9 odczytanie bieżącego ustawienia 0 konfiguracja bez zmiany; krok w programie do tyłu 1 wejście w tryb wpisywania danego numeru alarmo- 0 wego, sygnalizowane, następnie należy wybrać: cyfra opis wpisywanie kolejnych cyfr numeru (0...9) (całą drogę dojścia do wybranego pogotowia), maksymalna ilość cyfr wraz z pauzami wynosi 16; * pauza 1 sekundowa, wykorzystywana w trakcie wpisywania w/w numeru dojścia na pogotowie; # koniec wpisywania numeru; krok w programie do tyłu konfiguracja bez zmiany; krok w programie do tyłu

70 Programowanie wewnętrznymi. konfiguracji Droga programowania po podniesieniu 900 słuchawki: współpracy z abonentami, Programowanie konfiguracji współpracy z abonentami wewn. nr ma na celu nadanie lub odebranie im praw do korzystania z funkcji centrali CA2x6. Programowanie wszystkich abonentów wewn. przebiega w identyczny sposób. Kolejno podłączone linie abonentów wewn do portów wewnętrznych centrali CA2x6, są przyporządkowane do numerów jednocyfrowych - odpowiednio od 1 do 6. Przy programowaniu operuje się numeracją odpowiednio od 21 do Przydzielenie abonentowi wewn. (numer 1...6) dostępu do linii central nadrzędnych CN1 i CN2. Ustawienie fabryczne: wszyscy abonenci wewn. mają ustawiony pierwszy sposób korzystania z wyjścia na centrale nadrzędne tj. najpierw wyjście na CN1, jeżeli CN1 zajęta to wyjścia na CN2. Droga programowania po podniesieniu 900 słuchawki:, , 1 Następnie można wybrać jedną z cyfr: cyfra opis wyjście najpierw na CN1, jeżeli CN1 jest zajęta to wyjście na CN2 wyjście najpierw na CN2, jeżeli CN2 jest zajęta to wyjście na CN1 wyjście tylko na CN1 wyjście tylko na CN2 odczytanie bieżącego ustawienia

71 0 71 konfiguracja bez zmiany; krok w programie do tyłu Przydzielenie abonentowi wewn. (numer 1...6) prawa wejścia na trzeciego do rozmowy. Ustawienie fabryczne: wszyscy abonenci wewn. są uprawnieni do wejścia na trzeciego do rozmowy. Droga programowania po podniesieniu 900 słuchawki:, ,2 Następnie można wybrać jedną z cyfr: cyfra opis abonent uprawniony do korzystania z funkcji trzeciego rozmówcy abonent nieuprawniony do korzystania z funkcji trzeciego rozmówcy odczytanie bieżącego ustawienia konfiguracja bez zmiany; krok w programie do tyłu Sygnalizacja wywołania z centrali nadrzędnej CN1 (CN2) u abonentów wewnętrznych (numer 1...6). Ustawienie fabryczne: natychmiastowa sygnalizacja wywołania z central nadrzędnych CN1 i CN2 u wszystkich abonentów wewn. Droga programowania po podniesieniu 900 słuchawki: CN2, , 3 dla CN1 lub 4 dla

72 72 Następnie można wybrać jedną z cyfr: cyfra opis natychmiastowa sygnalizacja wywołania z CN1 (CN2) u danego abonenta sygnalizacja wywołania z CN1 (CN2) u danego abonenta po 5 sekundach sygnalizacja wywołania z CN1 (CN2) u danego abonenta po 10 sekundach sygnalizacja wywołania z CN1 (CN2) u danego abonenta po 15 sekundach sygnalizacja wywołania z CN1 (CN2) u danego abonenta po 20 sekundach sygnalizacja wywołania z CN1 (CN2) u danego abonenta po 30 sekundach sygnalizacja wywołania z CN1 (CN2) u danego abonenta po 40 sekundach wyłączona sygnalizacja wywołania z CN1 (CN2) u danego abonenta odczytanie bieżącego ustawienia konfiguracja bez zmiany; krok w programie do tyłu Ustalenie czasu oczekiwania na odebranie wywołania po wybraniu numeru danego abonenta w trybie automatycznego wywołania. Ustawienie fabryczne: domyślny czas oczekiwania na odebranie wywołania wynosi 20 sekund. Po upływie w/w czasu nastąpi przejście do wywołania jak w trybie półautomatycznym. Droga programowania po podniesieniu 900 słuchawki:, ,5

73 73 Następnie można wybrać jedną z cyfr: cyfra opis 5 sekundowy czas oczekiwania na odebranie wywołania 10 sekundowy czas oczekiwania na odebranie wywołania 15 sekundowy czas oczekiwania na odebranie wywołania 20 sekundowy czas oczekiwania na odebranie wywołania 30 sekundowy czas oczekiwania na odebranie wywołania 40 sekundowy czas oczekiwania na odebranie wywołania 50 sekundowy czas oczekiwania na odebranie wywołania odczytanie bieżącego ustawienia konfiguracja bez zmiany; krok w programie do tyłu Ustalenie grupy abonentów wewnętrznych, do których będzie kierowane wywołanie zbiorowe od danego abonenta wewnętrznego. Ustawienie fabryczne: do wywoływanej grupy danego abonenta wewn. należą wszyscy pozostali abonenci wewn. Droga programowania po podniesieniu 900 słuchawki:, ,6 Następnie można wybrać jedną z cyfr: cyfra opis 1 i/lub 2 i/lub 3 wybór grupy abonentów (1...6), do których będzie i/lub 4 i/lub 5 kierowane wywołanie zbiorowe od danego abonenta i/lub 6 wewn. 7 kasowanie wszystkich abonentów z grupy 9 odczytanie wpisanych abonentów grupy 0 konfiguracja bez zmiany; krok w programie do tyłu

74 Ustalenie prefiksów danemu abonentowi wewn. (numer 1...6). Ustawienie fabryczne: tablica prefiksów jest pusta statusy prefiksów ustalone na nie dotyczy Droga programowania po podniesieniu 900 słuchawki:, , 7 Następnie można wybrać jedną z cyfr: cyfra opis odczytanie przez centralę CA2x6 (komunikat słowny) bieżącego prefiksu przejście i odczytanie przez centralę CA2x6 (komunikat słowny) następnego prefiksu przejście i odczytanie przez centralę CA2x6 (komunikat słowny) poprzedniego prefiksu przejście i odczytanie przez centralę CA2x6 (komunikat słowny) prefiksu o wybranym numerze indeksu, sygnalizowane, następnie: numer opis 00 lub 01 lub wybranie indeksu prefiksu do przejścia i odczytania, krok w programie do tyłu znajdywanie wolnego miejsca w tablicy prefiksów wpisywanie pod bieżącym indeksem prefiksu, sygnalizowane cyfra #, następnie: opis Wpisywanie kolejnych cyfr (0...9) numeru prefiksu (cała droga dojścia prefiksu, bez uwzględniania pauz czasowych), maksymalna ilość cyfr wynosi 16; Koniec wpisywania numeru prefiksu; krok w programie do tyłu

75 Wpisywanie danemu abonentowi wewn statusu dla bieżącego prefiksu, sygnalizowane, następnie: cyfra opis 1 Bieżący prefiks nie dotyczy danego abonenta wewn.; krok w programie do tyłu 2 Dany abonent wewn. nieuprawniony do wybierania bieżącego prefiksu numerowego; krok w programie do tyłu 3 dany abonent wewn. uprawniony do wybierania bieżącego prefiksu numerowego ; krok w programie do tyłu 0 konfiguracja bez zmiany; krok w programie do tyłu wejście w tryb ustawiania wszystkich statusów prefiksów danego abonenta jak dla abonenta wewn. o wybranym numerze jednocyfrowym, sygnalizowane, następnie: cyfra opis i wybrany abonent wewn. o numerze od 1 do i potwierdzenie wyboru 0 konfiguracja bez zmiany; krok w programie do tyłu odczytanie ilości zajętych prefiksów konfiguracja bez zmiany; krok w programie do tyłu Przydzielenie linii wewnętrznej centrali CA2x6 do współpracy ze sterownikiem DCA1-2. Ustawienie fabryczne: żadna linia wewn. nie jest przydzielona do współpracy z domofonem DCA1-2. Droga programowania po podniesieniu 900 słuchawki:,3 Programowanie konfiguracji współpracy ze sterownikiem DCA1-2 ma na celu powiadomienie centrali CA2x6 o fakcie podłączenia do linii

76 76 wewnętrznej (3...6) układu domofonu. Powoduje to specyficzne sterowanie domofonu oraz ograniczenie dostępu do pewnych funkcji. Po wybraniu cyfr całej w/w drogi programowania można wybrać: cyfra opis Wybranie jednej linii wewn o numerze do współpracy ze sterownikiem DCA1-2 Brak domofonu Odczytanie bieżącego ustawienia Konfiguracja bez zmiany; krok w programie do tyłu Przydzielenie linii wewnętrznej centrali CA2x6 do współpracy z faksem. Ustawienie fabryczne: żadna linia wewn. nie jest przydzielona do współpracy z faksem. Droga programowania po podniesieniu 900 słuchawki:,4 Następnie można wybrać: cyfra opis wybranie jednej linii wewn o numerze do współpracy z faksem brak faksu odczytanie bieżącego ustawienia konfiguracja bez zmiany; krok w programie do tyłu

77 Powiadamianie o alarmie. Ustawienia fabryczne: port powiadamiania wyłączony brak numerów alarmowych stan aktywny - wysoki minimalny czas sygnału wyzwalającego - 1s komunikat powiadamiania - alarm jeden czas generowania komunikatu - 60s liczba powtórzeń - 3 Droga programowania po podniesieniu 900 słuchawki:,5 Następnie można wybrać: cyfra opis 1 wejście w tryb ustalenia stanu powiadamiania, sygnalizowane 2, następnie wybrać jedną z cyfr: opis wyłączone włączone powiadamianie do skutku włączone powiadamianie tylko przez czas występowania sygnału wyzwalającego 9 odczytanie bieżącego ustawienia 0 konfiguracja bez zmiany; krok w programie do tyłu wejście w tryb ustalenia poziomu napięcia wyzwalającego 3 powiadamianie, sygnalizowane, następnie wybrać jedną z cyfr: cyfra opis 1 poziom wysoki (12V) 2 poziom niski (0V) 9 odczytanie bieżącego ustawienia 0 konfiguracja bez zmiany; krok w programie do tyłu wejście w tryb ustalenia minimalnego czasu trwania sygnału cyfra wyzwalającego, sygnalizowane, następnie wybrać jedną z cyfr: 1 wejście w tryb wpisywania czasu, wybierając

78 78 4 odpowiednie cyfry: 01 ustalenie minimalnego czasu na 0,1s 02 ustalenie minimalnego czasu na 0,2s... ustalenie minimalnego czasu na...s 05 ustalenie minimalnego czasu na 0,5s... ustalenie minimalnego czasu na...s 25 ustalenie minimalnego czasu na 2,5s 9 odczytanie bieżącego ustawienia 0 konfiguracja bez zmiany; krok w programie do tyłu wejście w tryb ustalania komunikatu powiadamiania, 5 sygnalizowane, następnie wybrać jedną z cyfr: 1 wpisywanie komunikatu (maksymalnie 10 słów): słowa: zero, jeden,..., dziewięć * słowo alarm # koniec wpisywania, krok do tyłu 9 odczytanie bieżącego ustawienia 0 konfiguracja bez zmiany; krok w programie do tyłu wejście w tryb ustalania czasu generowania komunikatu 6 powiadamiania, sygnalizowane, następnie wybrać jedną z cyfr: 1 wpisywanie czasu: czas odpowiednio od 1 do 240 sekund 9 odczytanie bieżącego ustawienia 0 konfiguracja bez zmiany; krok w programie do tyłu wejście w tryb ustalania ilości powtórzeń powiadamiania, sygnalizowane, następnie wybrać jedną z cyfr: liczba powtórzeń 9 odczytanie bieżącego ustawienia 0 konfiguracja bez zmiany; krok w programie do tyłu wejście w tryb wpisania numerów tel. do powiadomienia, 0 sygnalizowane, następnie wybrać jedną z cyfr: 1 wpisywanie numeru składającego się z cyfr: kolejne cyfry wpisywanego numeru * wpisanie pauzy o długości 1s # koniec wpisywania, krok do tyłu 9 odczytanie bieżącego ustawienia 0 konfiguracja bez zmiany; krok w programie do tyłu konfiguracja bez zmiany; krok w programie do tyłu

79 Zapowiedź słowna z dodatkowego modułu CA2x6ZAP. Droga programowania po podniesieniu 900 słuchawki:,6 Następnie można wybrać: cyfra 1 lub FLASH opis stop odtwarzanie nagrywanie krok w programie do tyłu Ustawienie konfiguracji fabrycznej. Droga programowania po podniesieniu 900 słuchawki:,8 Następnie można wybrać: numer opis potwierdzenie wyboru konfiguracji standardowej, krok w programie do tyłu konfiguracja bez zmiany; krok w programie do tyłu

80 Instrukcja uruchomienia i instalacji centrali CA2x6. Konfiguracja centrali CA2x6 do potrzeb użytkownika. Nowa centrala CA2x6 posiada w swoim programie konfiguracyjnym ustawienia fabryczne. Nie zawsze odpowiadają one faktycznym potrzebą jej użytkowników. Dlatego wówczas można zmienić konfigurację pracy centrali korzystając z możliwości ingerencji pierwszego abonenta wewnętrznego w jej program (pkt 4). Poniżej zostaną wyjaśnione problemy, które mogą się pojawić przy wyborze niektórych opcji programu centrali System wybierania numeru na centrale nadrzędne. Centrala CA2x6 jest przystosowana do wybierania numerów na centrale nadrzędne w systemie impulsowym lub tonowym. System wybierania ustala się w programie centrali (pkt 4.3.2). Centrale nadrzędne mogą pracować w systemie odbierania numeru impulsowym (dekadowym) lub tonowym (DTMF). O tym w jakim systemie pracują twoje centrale możesz się dowiedzieć w następujący sposób: od operatora centrali nadrzędnej (np. Telekomunikacja Polska); wykorzystując aparat telefoniczny posiadający przełącznik systemów wybierania numeru tj. TONE/PULSE, podłączyć go do centrali nadrzędnej, wówczas w pozycji TONE należy wybrać numer np. do swojego znajomego i jeżeli po wyborze całego numeru zostanie zestawione połączenie, świadczy to o tym, że dana centrala nadrzędna pracuje w systemie tonowym, w przeciwnym razie pracuje tylko w systemie impulsowym Sygnał zgłoszenia centrali nadrzędnej. Po wyjściu abonenta wewnętrznego na centralę nadrzędną (CN1 lub CN2) słychać jej sygnał zgłoszenia, który w wielu przypadkach charakteryzuje się znacznymi zniekształceniami oraz zbyt dużą amplitudą. Jeżeli dany abonent wewn. wybiera cyfry numeru tel. w standardzie impulsowym, wspomniany fakt nie zakłóca normalnej pracy centrali CA2x6. Gdy abonent wewnętrzny korzysta ze standardu tonowego

81 81 (DTMF), po wyjściu na centralę nadrzędną (CN1 lub CN2) aktywny jest tzw. odbiornik sygnału tonowego (DTMF) przez 11 sek. od wyboru ostatniej cyfry. W tej sytuacji nie unormowany sygnał zgłoszenia centrali miejskiej łącząc się z wybieranymi tonowo cyframi numeru, powoduje w wielu przypadkach przekłamania oraz niepoprawny wybór numerów na centralę nadrzędną. Powoduje to ostatecznie złe zestawienie połączenia abonenta wewnętrznego z abonentem centrali nadrzędnej. Aby w takiej sytuacji umożliwić bezbłędny wybór numerów należy stosować tzw. symulację sygnału zgłoszenia centrali nadrzędnej. Jest to ciągły sygnał generowany przez centralkę CA2x6, kończący się wraz z wybraniem przez abonenta pierwszej cyfry. Tryb symulacji sygnału zgłoszenia centrali miejskiej można włączyć w programie centrali (pkt 4.3.4). Jeśli jednak abonent wewnętrzny wybiera numery w standardzie impulsowym, to pomimo uaktywnienia w programie wspomnianego trybu, usłyszy po wyjściu na centralę nadrzędną jej normalny sygnał Przyjmowanie wywołań z central nadrzędnych CN1 i CN2. Centrala CA2x6 może odbierać wywołania z CN1 (CN2) w trybie półautomatycznym lub automatycznym (pkt , 4.3.3). Tryb półautomatyczny, zgodnie z opisem w poprzednich punktach, polega na wywoływaniu wybranych w programie abonentów wewn. dopóki centrala CA2x6 otrzymuje sygnał zewu z centrali nadrzędnej CN1 (CN2). Tryb automatyczny odbierania wywołań z CN1 (CN2) działa inaczej. Po pojawieniu się pierwszych sygnałów zewu z centrali nadrzędnej następuje zamknięcie pętli przez obwód wywoływanej linii zewn. centrali CA2x6. Wywoływanie z centrali nadrzędnej ustępuje i generowany jest komunikat słowny: Proszę wybrać numer wewnętrzny lub poczekać na zgłoszenie operatora. W trakcie trwania komunikatu lub przez czas określony w programie (pkt 4.3.8) abonent centrali nadrzędnej może wybrać numer abonenta wewn., gdy tak się nie stanie centrala przechodzi w tryb wywołania półautomatycznego abonentów wewn (pkt ). Przez cały czas wywołania jest aktywny odbiornik sygnału zajętości. Sygnał taki pojawi się w sytuacji gdy abonent centrali nadrzędnej rozłączy się, wówczas powinien zostać zdekodowany przez wspomniany odbiornik sygnału zajętości i centrala CA2x6 zakończy wywoływanie abonentów wewn. W sytuacji gdy sygnał zajętości nie zostanie zdekodowany, wywołanie będzie trwać nadal. Brak reakcji odbiornika sygnału zajętości może wynikać z nie unormowanej częstotliwości lub amplitudy

82 82 generowanego sygnału. Należy wówczas o fakcie tym powiadomić operatora danej centrali nadrzędnej Pauza po wyjściu przez numer automatyczny na centralę nadrzędną CN1 (CN2). Długość pauzy czasowej po wyjściu na centralę nadrzędną przez numer automatyczny na CN1 (CN2) ustala się w programie centrali (pkt 4.3.5). Zadeklarowany czas jest zależny od czasu pojawienia się sygnału zgłoszenia po wyjściu na centralę nadrzędną. W opcjach programowych znajduje się m.in. pauza czasowa trwająca do czasu wykrycia sygnału zgłoszenia. Podobnie jak w trybie automatycznym, do wykrywa nia sygnału zgłoszenia w centrali CA2x6 użyty jest specjalny odbiornik. Wówczas pauza czasowa trwa dopóki odbiornik nie zdekoduje sygnału zgłoszenia lecz nie dłużej niż 4s Zapowiedź słowna w trybie automatycznym. Zapowiedź słowna zgodnie z wcześniejszym opisem (pkt 3.2.3) może pochodzić z układu będącego standardowym wyposażeniem centrali CA2x6 lub z dodatkowego modułu zapowiedzi CA2x6ZAP. W pierwszym przypadku, zapowiedź to komunikat stały, bez możliwości modyfikacji. W drugim przypadku, istnieje możliwość nagrania dowolnego komunikatu zapowiedzi, trwającego do 16 sekund. Nagrywanie, zatrzymanie nagrywania i odtwarzanie komunikatu opisane jest przy programowaniu centrali (pkt 4.8). Ponieważ w programie centrali osobno deklaruje się parametry współpracy z centralą nadrzędną CN1 i CN2, można posiadając opcjonalny moduł zapowiedzi słownej, uzyskać różne komunikaty w trybie automatycznym dla obu central (np. dla CN1 komunikat stały a dla CN2 komunikat z modułu zapowiedzi słownej). Montaż modułu zapowiedzi CA2x6ZAP: 1. zdjąć górną część obudowy; 2. odkręcić trzy wkręty mocujące górną płytkę drukowaną; 3. nieznacznie (około 2cm) unieść odkręconą płytkę; 4. włożyć moduł zapowiedzi w złącze jednorzędowe znajdujące się po lewej stronie górnej płytki drukowanej (układy scalone na module zapowiedzi muszą być skierowane na zewnątrz centrali); 5. opuścić i przykręcić górną płytkę drukowaną;

83 83 6. założyć górną część obudowy i przykręcić wkrętem M4; Linia faksowa. Centrala CA2x6 w specjalny sposób obsługuje linię do której podłączone jest urządzenie faksowe, co jest opisane w pkt 3.5. Należy zwrócić uwagę przy wywołaniu faksowym z centrali nadrzędnej CN1 (CN2), gdy centrala CA2x6 pracuje w trybie automatycznego odbioru wywołania (pkt ), na specyficzny sposób zestawienia połączenia z linią wewn. faksową. Faks przy wywoływaniu wysyła sygnał pilotujący, który powinien zostać zdekodowany przez centralę CA2x6 i następnie spowoduje to skierowanie wywołania do zadeklarowanej wcześniej linii wewn. faksowej. W sytuacji gdy sygnał ten nie zostanie zdekodowany, nastąpi wywołanie abonentów wewn. jak w trybie półautomatycznym (pkt ). Brak reakcji odbiornika na opisywany sygnał może wynikać z : nie unormowanego sygnału pilotującego, przyczyną czego może być usterka nadającego urządzenia faksowego lub znaczne zakłócenia na linii centrali nadrzędnej CN1 (CN2); braku sygnału pilotującego faksu (szczególnie starsze typy urządzeń faksowych). 5.2 Zalecenia instalacyjne. Obudowę centrali przystosowano do mocowania na ścianie za pomocą wkrętów o średnicy max 4mm (np. wkręty z kołkami rozporowymi o średnicy 6mm). Do zamocowania centrali należy wykorzystać dwa symetryczne otwory znajdujące się w spodniej części obudowy, powyżej płytek z obwodami elektronicznymi. Otwarcie obudowy centrali polega na poluzowaniu umieszczonego na prawym boku wkrętu M4 (odkręcić około 6mm), wkrętem tym przesunąć obudowę w lewo i podnieść do góry. W pobliżu miejsca zainstalowania centrali musi być dostępne jedno gniazdo sieciowe 220V (-15%,+10%) / 50Hz. Bardzo ważne ze względu na jakość połączeń oraz bezpieczeństwo obsługi jest uziemienie centrali. Na dolnej płytce drukowanej centrali, w jej lewym górnym rogu obok znaku uziomu, znajduje się podwójna listwa łączeniowa. Do łącza listwy opisanego znakiem Z należy podłączyć skuteczny uziom (fabrycznie podłączony jest tu uziom

84 84 ze sznura sieciowego). Drugie łącze listwy opisane znakiem X nie jest podłączone z żadnym obwodem centrali i służy do osadzenia np. nieużywanego przewodu uziomu. Najprostszym sposobem uziemienia jest wykorzystanie uziomu w gniazdku sieciowym, jeżeli posiada ono uziemiony bolec. Wówczas proces uziemienia centrali nie wymaga żadnych dodatkowych zabiegów, jak tylko włożenia wtyczki sieciowej centrali do wspomnianego gniazda z bolcem (przy zachowaniu fabrycznych podłączeń).. Można też uziemić centralkę wykorzystując inny uziom. Wówczas należy przełączyć przewód uziomu ze sznura sieciowego do punktu listwy łączeniowej opisanego znakiem X i do pustego już łącza ze znakiem Z, podłączyć przewód innego uziomu.. Do uziomu należy stosować przewód miedziany o przekroju co najmniej 1,5mm2. Rezystancja uziemienia nie powinna przekraczać 10 Ω. Przewody telefoniczne należy wprowadzać do obudowy centrali przez otwór znajdujący się w dolnej ściance spodu obudowy i przyłączać poszczególne do odpowiednich listew łączeniowych tj. CN1, CN2, Tel1, Tel2, Tel3, Tel4, Tel5, Tel6, +Al.-. Listwy łączeniowe posiadają możliwość odłączania ich od płyty bazowej centrali. Podłączanie przewodów do odłączonych listew łączeniowych znacznie upraszcza instalację. W przypadku konieczności odłączenia centrali w celu np. naprawy w serwisie, wystarczy odłączyć poszczególne listwy łączeniowe od płyty bazowej centrali, zachowując zamocowane przewody. Serwis central akceptuje brak listew łączeniowych przy uszkodzonej centrali. Centrala standardowo jest zabezpieczona od strony linii miejskiej rezystorami-bezpiecznikami, podwójnym odgromnikiem i warystorami działającymi skutecznie tylko z dobrym uziemieniem urządzenia. Centrala również jest zabezpieczenia od strony linii wewnętrznych rezystorami - bezpiecznikami i pojedynczym warystorem. Rezystory-bezpieczniki są to elementy pionowo umieszczone w specjalnych złączach na płytce wewnątrz obudowy centrali. Opór każdego rezystora wynosi 2,2Ω, moc 0,25W. Do każdej nowej centrali są załączane dodatkowo rezystory - bezpieczniki, które należy wykorzystać w przypadku uszkodzenia rezystorów osadzonych na płytce centrali. Wymiana rezystorów-bezpieczników leży w gestii instalatora-serwisanta centrali, zgodnie z przyjętymi warunkami gwarancji. Rezystancja linii wewnętrznych nie powinna przekraczać 1000Ω (wraz z rezystancją telefonu wewnętrznego). Maksymalna pojemność linii 1µF.

85 85 Minimalna rezystancja izolacji 50 kω. Linie wewnętrzne numer 1 i 2 są tzw. liniami awaryjnymi po wyłączeniu zasilania centrali CA2x6 do tych linii zostaną przyłączane łącza central nadrzędnych odpowiednio CN1 i CN2. Stan niski na linii powiadamiania jest wówczas gdy napięcie na zaciskach mieści w granicach 0...2V. Stan wysoki występuje gdy napięcie na porcie AL mieści się w granicach 8V...20V. Obciążalność prądowa linii podłączonej do portu AL nie powinna być mniejsza od 10mA. 5.3 Zalecana kolejność programowania nowej centrali CA2x6. Przy planowaniu konfiguracji centrali należy rozpatrzyć następujące kwestie oraz wykonać ustalenia: ile central nadrzędnych zostanie podłączonych do zewnętrznych portów centrali; ustalić w jakim systemie odbioru cyfr numeru mogą pracować podłączone centrale nadrzędne (tonowy lub impulsowy); drogą prób, stwierdzić czy po wyjściu na centralę nadrzędną, usłyszeniu sygnału zgłoszenia i wybieraniu cyfr numeru w systemie tonowym, są one prawidłowo odczytywane przez daną centralę nadrzędną, jeżeli nie można zastosować symulowany sygnał zgłoszenia; w przypadku współpracy z centralą resortową i miejską należy określić numer przejścia bezpośrednio do centrali miejskiej; zadeklarować numery na pogotowia alarmowe; określić źródło zapowiedzi słownej w trybie automatycznego przyjęcia wywołania dla centrali nadrzędnej CN1 i CN2; stwierdzić, czy czas oczekiwania na wybranie numeru po komunikacie w trybie automatycznym jest odpowiedni, ewentualnie go zmienić; który abonent ma mieć (lub nie) uprawnienia do wyjścia na centralę nadrzędną CN1 i/lub CN2; który abonent ma mieć (lub nie) uprawnienia do wchodzenia na trzeciego do toczącej się już rozmowy; któremu abonentowi ma być (lub nie) sygnalizowane wywołanie z centrali nadrzędnej CN1 i/lub CN2 (dzwonienie), któremu abonentowi wywołanie to ma być sygnalizowane ze zwłoką; czy w grupie wywołania zbiorowego danego abonenta mają być wszyscy pozostali abonenci, czy tylko wybrani;

86 86 czy istnieje konieczność dyskryminacji połączeń abonentom wewn., jeżeli tak należy danemu abonentowi zdefiniować prefiksy; która linia wewn. ma współpracować z faksem, domofonem; czy centrala CA2x6 ma współpracować z centralą alarmową, jeżeli tak to określić numery powiadamiania i skonfigurować pozostałe parametry. 5.4 Najczęściej spotykane usterki. 1) Brak lub tłumienie sygnału zgłoszenia centrali nadrzędnej CN1 (CN2) Usterka spowodowana przepięciem na linii centrali nadrzędnej CN1 (CN2). Należy wymienić na nowe rezystory - bezpieczniki osadzone przy zaciskach uszkodzonej centrali nadrzędnej CN1 (CN2). Najprostszym sposobem stwierdzenia czy przyczyną usterki są rezystory-bezpieczniki jest sprawdzenie działania linii awaryjnej. Jeżeli po wyłączeniu zasilania centrali CA2x6 nie słychać sygnału zgłoszenia CN1 (CN2) w słuchawce aparatu tel. podłączonego do pierwszej lub drugiej linii wewn., to najprawdopodobniej uszkodzone są wspomniane rezystorybezpieczniki danego portu centrali nadrzędnej. 2) Brak lub tłumienie sygnału zgłoszenia linii wewnętrznej (1...6). Usterka spowodowana przepięciem na danej linii wewnętrznej. Należy wymienić na nowe rezystory - bezpieczniki osadzone przy zaciskach uszkodzonej linii wewnętrznej. 3) Uszkodzenie zabezpieczeń (warystory, rezystory bezpieczniki) zabezpieczających centrale nadrzędne względem ziemi, krótko po podłączeniu przewodów linii centrali nadrzędnej lub wyłączenie się bezpieczników centrali nadrzędnej. Usterka spowodowana złym uziomem centrali CA2x6. Należy wymienić warystory w autoryzowanym serwisie, wykonać prawidłowy uziom i ponownie podłączyć centralę CA2x6.

87 6. 87 Telefon systemowy BT938/CA2x6. Współpraca centrali CA2x6 z telefonem systemowym BT938/CA2x6 nie wymaga zmian w ustawieniach programu centrali - jedynym warunkiem prawidłowej współpracy jest posiadanie wersji programu w centrali co najmniej 2.0. Do centrali można podłączyć sześć aparatów systemowych. Aparat systemowy podłącza się do centrali CA2x6 za pośrednictwem czterożyłowego przewodu. Aparat systemowy posiada w komplecie zewnętrzny zasilacz 9V/180mA. Przycisk bezpośredniego wywołania linii miejskiej odpowiada w funkcjach centrali CA2x6 wybraniu cyfry 0. Telefon systemowy do centrali CA2x6 został zaprojektowany z myślą o wygodzie użytkownika. Design aparatu telefonicznego BT938, z którego został wykonany aparat systemowy oraz jego wielofunkcyjność stwarza możliwość szerokiego wykorzystania w każdym biurze. Funkcje aparatu systemowego BT938/CA2x6: Bezpośrednie wybieranie abonentów wewnętrznych; Bezpośredni dostęp do linii miejskich; Sygnalizacja stanów portów wewnętrznych i zewnętrznych poprzez świecenie dwukolorowych diod LED; Bezpośrednie wywołanie zbiorowe; Wyświetlacz LCD z wieloma niżej wymienionymi informacjami; Funkcja głośno mówiąca, umożliwiająca prowadzenie rozmowy bez konieczności podnoszenia słuchawki; Funkcje FLASH, PAUSE, REDIAL i AUTOREDIAL; System wybierania numerów TONE / PULSE; Regulacja głośności sygnału dzwonka; Funkcja zawieszania rozmowy HOLD; Chwilowe wyłączanie mikrofonu podczas rozmowy MUTE; Czasowe przełączanie wybierania impulsowego na tonowe KEY. Licznik czasu trwania rozmowy; Blokowanie połączeń zewnętrznych przy użyciu kluczyka, blokowanie klawiatury aparatu tel.;

88 88 Sześć przycisków szybkiego wybierania numeru telefonu, pozwalających zapamiętać po dwa numery pod każdym przyciskiem; Wyświetlanie daty i czasu; Funkcja ALARM; Możliwość regulacji czasu trwania pauzy, długości FLASH, programowanie ilości powtórzeń oraz czasu między nimi dla funkcji automatycznego powtarzania ostatnio wybranego numeru (AUTOREDIAL). Sygnalizacja stanów abonentów wewnętrznych: Sposób świecenia diody LED Kolor zielony, ciągły Kolor czerwony, migający Kolor czerwony, ciągły Kolor zielony na przemian z czerwonym Dioda zgaszona Stan abonenta wewnętrznego lub linii miejskiej Abonent wewn. wolny (słuchawka odłożona na widełki aparatu tel.). Abonent wewn. zestawia połączenie. Abonent wewn. prowadzi rozmowę. Telefon abonenta wewn. dzwoni. Abonent wewn. ma włączoną funkcję nie przeszkadzać lub jest nieosiągalny z innego powodu np. źle odłożonej słuchawki na widełki aparatu tel. Sygnalizacja stanów linii miejskich: Kolor zielony, ciągły Kolor czerwony, migający Kolor czerwony, ciągły Kolor zielony na przemian z czerwonym Centrala nadrzędna CN1 (CN2) wolna. Poprzez centralę nadrzędną CN1 (CN2) zestawiane jest połączenie. Poprzez centralę nadrzędną CN1 (CN2) prowadzona jest rozmowa. Wywołanie dzwonkowe na centrali CN1 (CN2).

89 indeks prefiksu 89 Tablice. Tablica prefiksów. Status prefiksu Cyfry prefiksu n - nie dotyczy z - zabroniony d - dozwolony a a a a a ab b b b b b

90 Tablica konfiguracji użytkownika.

91 współpraca z CN1: rodzaj wybierania: współpraca z CN2: 91 rodzaj wybierania:

92 92 tonowy impulsowy przyjmowanie wywołań z CN: półautomat. automatyczne sygnał zgłoszenia CN: normalny symulowany pauza dla numerów automatycznych po wyjściu na CN: 0,5 sekundy 1 sekunda 1,5 sekundy 2 sekundy 3 sekundy 4 sekundy po wykryciu sygnału zgłoszenia numer dojścia do centrali miejskiej: tonowy impulsowy przyjmowanie wywołań z CN: półautomat. automatyczne sygnał zgłoszenia CN: normalny symulowany pauza dla numerów automatycznych po wyjściu na CN: 0,5 sekundy 1 sekunda 1,5 sekundy 2 sekundy 3 sekundy 4 sekundy po wykryciu sygnału zgłoszenia numer dojścia do centrali miejskiej: źródło zapowiedzi słownej: standardowe z dodatkowego modułu czas oczekiwania na wybranie numeru po komunikacie w trybie automatycznym: 0 sekund 2 sekundy 4 sekundy 8 sekund 10 sekund 15 sekund numer alarmowy 997: źródło zapowiedzi słownej: standardowe z dodatkowego modułu czas oczekiwania na wybranie numeru po komunikacie w trybie automatycznym: 0 sekund 2 sekundy 4 sekundy 8 sekund 10 sekund 15 sekund numer alarmowy 997:

93 93 numer alarmowy 998: numer alarmowy 998: numer alarmowy 999: numer alarmowy 999: Konfiguracja abonenta wewn. o numerze: przydzielenie centrali nadrzędnej podczas wychodzenia na miasto przez 0: najpierw CN1,... najpierw CN2,... tylko CN1 tylko CN2 wchodzenie na trzeciego : uprawniony nieupraw. sygnalizacja wywołania z CN1: natychmiast. po 5 sek. po 10 sek. po 15 sek. po 20 sek. po 30 sek. po 40 sek. sygnalizacja wywołania z CN2: natychmiast. po 5 sek. po 10 sek. po 15 sek. po 20 sek. po 30 sek. po 40 sek. czas oczekiwania na odebranie a b 1 ab ab ab ab ab a b 1 ab 1 ab 1 a ab 2 ab 3 ab 4 ab 5 ab 6 ab 2 ab 2 ab ab 3 ab 3 ab ab 4 ab 4 ab ab 5 ab 5 ab ab 6 ab 6 ab

94 94 Domofon: Faks: zewu po wybraniu numeru danego abonenta w trybie autom. wywoł.: 5 sek. 10 sek. 15 sek. 20 sek. 30 sek. 40 sek. wyłączony wywoływanie zbiorowe: grupy wywołanie ab1 abonentów: wywołanie ab2 wywołanie ab3 wywołanie ab4 wywołanie ab5 wywołanie ab6 brak linia linia linia linia nr3 nr4 nr5 nr6 brak linia linia linia linia linia nr1 nr2 nr3 nr4 nr5 b 1 ab ab 2 ab 3 ab 4 ab 5 ab 6 linia nr6 Powiadamianie: stan powiadamiania: wyłączone włączone do skutku 2
