SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA (SIWZ)

Transkrypt

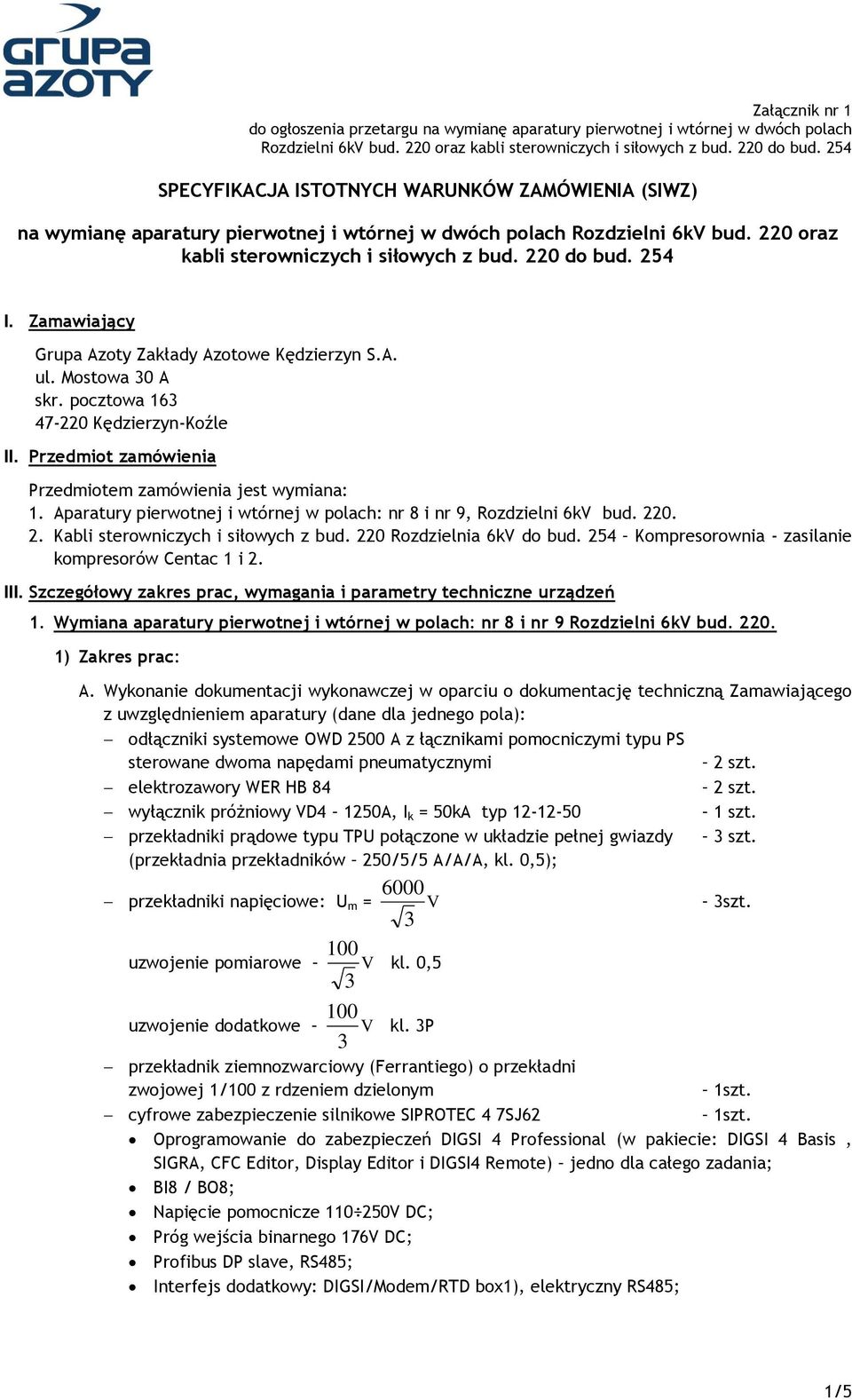

1 Załącznik nr 1 do ogłoszenia przetargu na wymianę aparatury pierwotnej i wtórnej w dwóch polach Rozdzielni 6k bud. 220 oraz kabli sterowniczych i siłowych z bud. 220 do bud. 254 SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA (SIWZ) na wymianę aparatury pierwotnej i wtórnej w dwóch polach Rozdzielni 6k bud. 220 oraz kabli sterowniczych i siłowych z bud. 220 do bud. 254 I. Zamawiający Grupa Azoty Zakłady Azotowe Kędzierzyn S.A. ul. Mostowa 0 A skr. pocztowa Kędzierzyn-Koźle II. Przedmiot zamówienia Przedmiotem zamówienia jest wymiana: 1. Aparatury pierwotnej i wtórnej w polach: nr 8 i nr 9, Rozdzielni 6k bud Kabli sterowniczych i siłowych z bud. 220 Rozdzielnia 6k do bud. 254 Kompresorownia - zasilanie kompresorów Centac 1 i 2. III. Szczegółowy zakres prac, wymagania i parametry techniczne urządzeń 1. Wymiana aparatury pierwotnej i wtórnej w polach: nr 8 i nr 9 Rozdzielni 6k bud ) Zakres prac: A. Wykonanie dokumentacji wykonawczej w oparciu o dokumentację techniczną Zamawiającego z uwzględnieniem aparatury (dane dla jednego pola): odłączniki systemowe OWD 2500 A z łącznikami pomocniczymi typu PS sterowane dwoma napędami pneumatycznymi 2 szt. elektrozawory WER HB 84 2 szt. wyłącznik próżniowy D4 1250A, I k = 50kA typ szt. przekładniki prądowe typu TPU połączone w układzie pełnej gwiazdy szt. (przekładnia przekładników 250/5/5 A/A/A, kl. 0,5); przekładniki napięciowe: U m = uzwojenie pomiarowe uzwojenie dodatkowe kl. 0,5 kl. P szt. przekładnik ziemnozwarciowy (Ferrantiego) o przekładni zwojowej 1/100 z rdzeniem dzielonym cyfrowe zabezpieczenie silnikowe SIPROTEC 4 7SJ62 Oprogramowanie do zabezpieczeń DIGSI 4 Professional (w pakiecie: DIGSI 4 Basis, SIGRA, CFC Editor, Display Editor i DIGSI4 Remote) jedno dla całego zadania; BI8 / BO8; Napięcie pomocnicze DC; Próg wejścia binarnego 176 DC; Profibus DP slave, RS485; Interfejs dodatkowy: DIGSI/Modem/RTD box1), elektryczny RS485; 1/5

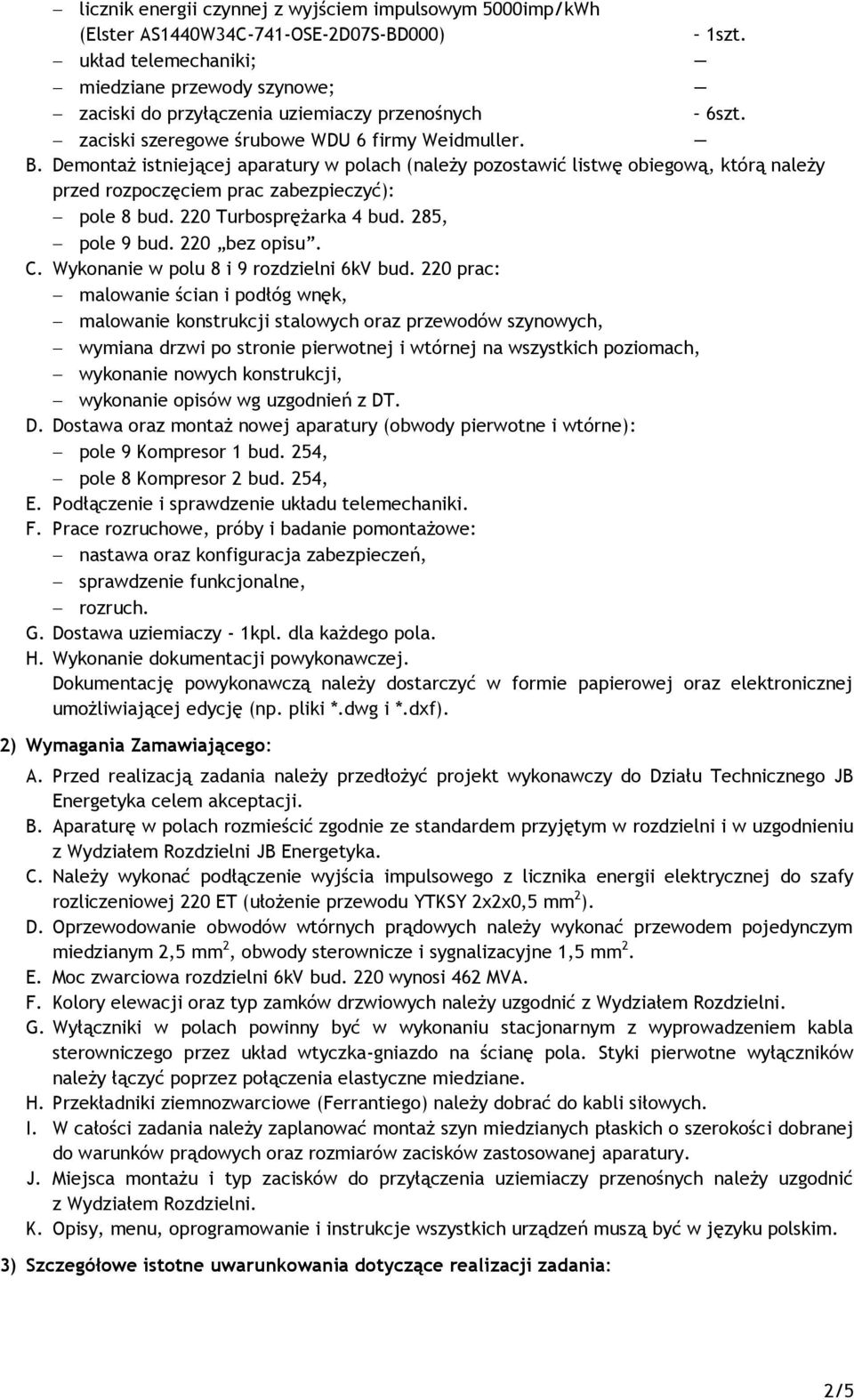

2 licznik energii czynnej z wyjściem impulsowym 5000imp/kWh (Elster AS1440W4C-741-OSE-2D07S-BD000) układ telemechaniki; miedziane przewody szynowe; zaciski do przyłączenia uziemiaczy przenośnych 6szt. zaciski szeregowe śrubowe WDU 6 firmy Weidmuller. B. Demontaż istniejącej aparatury w polach (należy pozostawić listwę obiegową, którą należy przed rozpoczęciem prac zabezpieczyć): pole 8 bud. 220 Turbosprężarka 4 bud. 285, pole 9 bud. 220 bez opisu. C. Wykonanie w polu 8 i 9 rozdzielni 6k bud. 220 prac: malowanie ścian i podłóg wnęk, malowanie konstrukcji stalowych oraz przewodów szynowych, wymiana drzwi po stronie pierwotnej i wtórnej na wszystkich poziomach, wykonanie nowych konstrukcji, wykonanie opisów wg uzgodnień z DT. D. Dostawa oraz montaż nowej aparatury (obwody pierwotne i wtórne): pole 9 Kompresor 1 bud. 254, pole 8 Kompresor 2 bud. 254, E. Podłączenie i sprawdzenie układu telemechaniki. F. Prace rozruchowe, próby i badanie pomontażowe: nastawa oraz konfiguracja zabezpieczeń, sprawdzenie funkcjonalne, rozruch. G. Dostawa uziemiaczy - 1kpl. dla każdego pola. H. Wykonanie dokumentacji powykonawczej. Dokumentację powykonawczą należy dostarczyć w formie papierowej oraz elektronicznej umożliwiającej edycję (np. pliki *.dwg i *.dxf). 2) Wymagania Zamawiającego: A. Przed realizacją zadania należy przedłożyć projekt wykonawczy do Działu Technicznego JB Energetyka celem akceptacji. B. Aparaturę w polach rozmieścić zgodnie ze standardem przyjętym w rozdzielni i w uzgodnieniu z Wydziałem Rozdzielni JB Energetyka. C. Należy wykonać podłączenie wyjścia impulsowego z licznika energii elektrycznej do szafy rozliczeniowej 220 ET (ułożenie przewodu YTKSY 2x2x0,5 mm 2 ). D. Oprzewodowanie obwodów wtórnych prądowych należy wykonać przewodem pojedynczym miedzianym 2,5 mm 2, obwody sterownicze i sygnalizacyjne 1,5 mm 2. E. Moc zwarciowa rozdzielni 6k bud. 220 wynosi 462 MA. F. Kolory elewacji oraz typ zamków drzwiowych należy uzgodnić z Wydziałem Rozdzielni. G. Wyłączniki w polach powinny być w wykonaniu stacjonarnym z wyprowadzeniem kabla sterowniczego przez układ wtyczka-gniazdo na ścianę pola. Styki pierwotne wyłączników należy łączyć poprzez połączenia elastyczne miedziane. H. Przekładniki ziemnozwarciowe (Ferrantiego) należy dobrać do kabli siłowych. I. W całości zadania należy zaplanować montaż szyn miedzianych płaskich o szerokości dobranej do warunków prądowych oraz rozmiarów zacisków zastosowanej aparatury. J. Miejsca montażu i typ zacisków do przyłączenia uziemiaczy przenośnych należy uzgodnić z Wydziałem Rozdzielni. K. Opisy, menu, oprogramowanie i instrukcje wszystkich urządzeń muszą być w języku polskim. ) Szczegółowe istotne uwarunkowania dotyczące realizacji zadania: 2/5

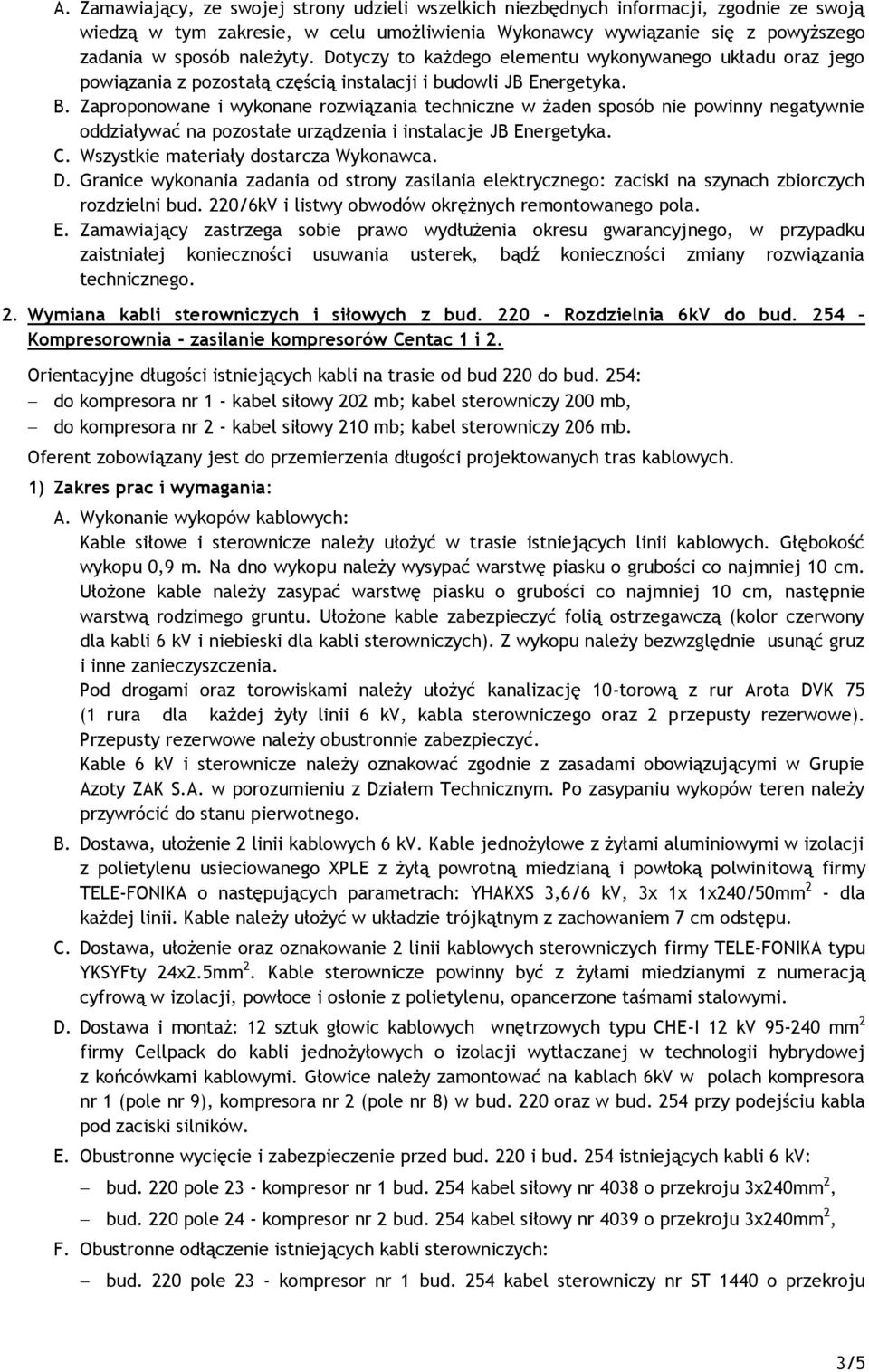

3 A. Zamawiający, ze swojej strony udzieli wszelkich niezbędnych informacji, zgodnie ze swoją wiedzą w tym zakresie, w celu umożliwienia Wykonawcy wywiązanie się z powyższego zadania w sposób należyty. Dotyczy to każdego elementu wykonywanego układu oraz jego powiązania z pozostałą częścią instalacji i budowli JB Energetyka. B. Zaproponowane i wykonane rozwiązania techniczne w żaden sposób nie powinny negatywnie oddziaływać na pozostałe urządzenia i instalacje JB Energetyka. C. Wszystkie materiały dostarcza Wykonawca. D. Granice wykonania zadania od strony zasilania elektrycznego: zaciski na szynach zbiorczych rozdzielni bud. 220/6k i listwy obwodów okrężnych remontowanego pola. E. Zamawiający zastrzega sobie prawo wydłużenia okresu gwarancyjnego, w przypadku zaistniałej konieczności usuwania usterek, bądź konieczności zmiany rozwiązania technicznego. 2. Wymiana kabli sterowniczych i siłowych z bud Rozdzielnia 6k do bud. 254 Kompresorownia - zasilanie kompresorów Centac 1 i 2. Orientacyjne długości istniejących kabli na trasie od bud 220 do bud. 254: do kompresora nr 1 - kabel siłowy 202 mb; kabel sterowniczy 200 mb, do kompresora nr 2 - kabel siłowy 210 mb; kabel sterowniczy 206 mb. Oferent zobowiązany jest do przemierzenia długości projektowanych tras kablowych. 1) Zakres prac i wymagania: A. Wykonanie wykopów kablowych: Kable siłowe i sterownicze należy ułożyć w trasie istniejących linii kablowych. Głębokość wykopu 0,9 m. Na dno wykopu należy wysypać warstwę piasku o grubości co najmniej 10 cm. Ułożone kable należy zasypać warstwę piasku o grubości co najmniej 10 cm, następnie warstwą rodzimego gruntu. Ułożone kable zabezpieczyć folią ostrzegawczą (kolor czerwony dla kabli 6 k i niebieski dla kabli sterowniczych). Z wykopu należy bezwzględnie usunąć gruz i inne zanieczyszczenia. Pod drogami oraz torowiskami należy ułożyć kanalizację 10-torową z rur Arota DK 75 (1 rura dla każdej żyły linii 6 k, kabla sterowniczego oraz 2 przepusty rezerwowe). Przepusty rezerwowe należy obustronnie zabezpieczyć. Kable 6 k i sterownicze należy oznakować zgodnie z zasadami obowiązującymi w Grupie Azoty ZAK S.A. w porozumieniu z Działem Technicznym. Po zasypaniu wykopów teren należy przywrócić do stanu pierwotnego. B. Dostawa, ułożenie 2 linii kablowych 6 k. Kable jednożyłowe z żyłami aluminiowymi w izolacji z polietylenu usieciowanego XPLE z żyłą powrotną miedzianą i powłoką polwinitową firmy TELE-FONIKA o następujących parametrach: YHAKXS,6/6 k, x 1x 1x240/50mm 2 - dla każdej linii. Kable należy ułożyć w układzie trójkątnym z zachowaniem 7 cm odstępu. C. Dostawa, ułożenie oraz oznakowanie 2 linii kablowych sterowniczych firmy TELE-FONIKA typu YKSYFty 24x2.5mm 2. Kable sterownicze powinny być z żyłami miedzianymi z numeracją cyfrową w izolacji, powłoce i osłonie z polietylenu, opancerzone taśmami stalowymi. D. Dostawa i montaż: 12 sztuk głowic kablowych wnętrzowych typu CHE-I 12 k mm 2 firmy Cellpack do kabli jednożyłowych o izolacji wytłaczanej w technologii hybrydowej z końcówkami kablowymi. Głowice należy zamontować na kablach 6k w polach kompresora nr 1 (pole nr 9), kompresora nr 2 (pole nr 8) w bud. 220 oraz w bud. 254 przy podejściu kabla pod zaciski silników. E. Obustronne wycięcie i zabezpieczenie przed bud. 220 i bud. 254 istniejących kabli 6 k: bud. 220 pole 2 - kompresor nr 1 bud. 254 kabel siłowy nr 408 o przekroju x240mm 2, bud. 220 pole 24 - kompresor nr 2 bud. 254 kabel siłowy nr 409 o przekroju x240mm 2, F. Obustronne odłączenie istniejących kabli sterowniczych: bud. 220 pole 2 - kompresor nr 1 bud. 254 kabel sterowniczy nr ST 1440 o przekroju /5

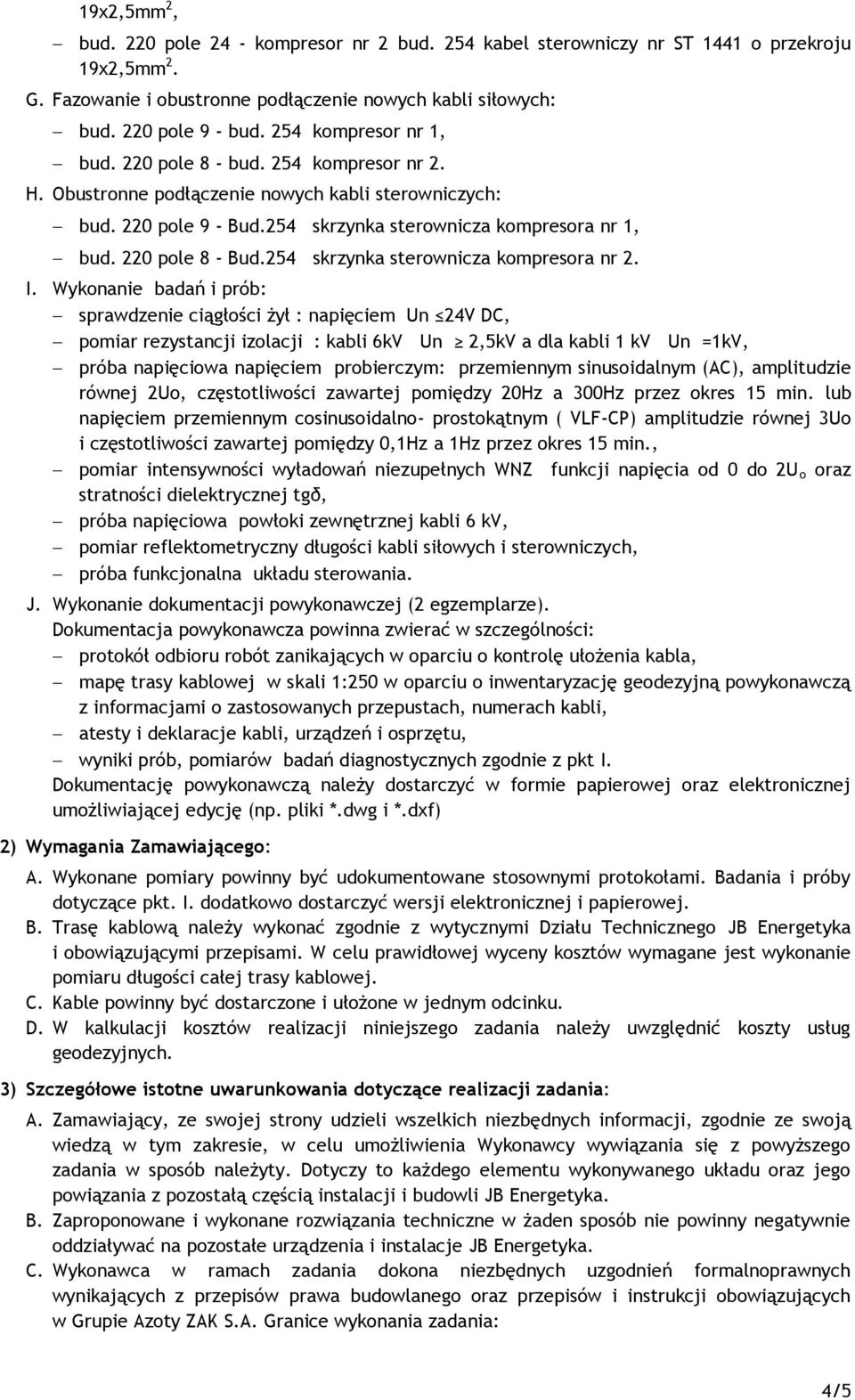

4 19x2,5mm 2, bud. 220 pole 24 - kompresor nr 2 bud. 254 kabel sterowniczy nr ST 1441 o przekroju 19x2,5mm 2. G. Fazowanie i obustronne podłączenie nowych kabli siłowych: bud. 220 pole 9 - bud. 254 kompresor nr 1, bud. 220 pole 8 - bud. 254 kompresor nr 2. H. Obustronne podłączenie nowych kabli sterowniczych: bud. 220 pole 9 - Bud.254 skrzynka sterownicza kompresora nr 1, bud. 220 pole 8 - Bud.254 skrzynka sterownicza kompresora nr 2. I. Wykonanie badań i prób: sprawdzenie ciągłości żył : napięciem Un 24 DC, pomiar rezystancji izolacji : kabli 6k Un 2,5k a dla kabli 1 k Un =1k, próba napięciowa napięciem probierczym: przemiennym sinusoidalnym (AC), amplitudzie równej 2Uo, częstotliwości zawartej pomiędzy 20Hz a 00Hz przez okres 15 min. lub napięciem przemiennym cosinusoidalno- prostokątnym ( LF-CP) amplitudzie równej Uo i częstotliwości zawartej pomiędzy 0,1Hz a 1Hz przez okres 15 min., pomiar intensywności wyładowań niezupełnych WNZ funkcji napięcia od 0 do 2U o oraz stratności dielektrycznej tgδ, próba napięciowa powłoki zewnętrznej kabli 6 k, pomiar reflektometryczny długości kabli siłowych i sterowniczych, próba funkcjonalna układu sterowania. J. Wykonanie dokumentacji powykonawczej (2 egzemplarze). Dokumentacja powykonawcza powinna zwierać w szczególności: protokół odbioru robót zanikających w oparciu o kontrolę ułożenia kabla, mapę trasy kablowej w skali 1:250 w oparciu o inwentaryzację geodezyjną powykonawczą z informacjami o zastosowanych przepustach, numerach kabli, atesty i deklaracje kabli, urządzeń i osprzętu, wyniki prób, pomiarów badań diagnostycznych zgodnie z pkt I. Dokumentację powykonawczą należy dostarczyć w formie papierowej oraz elektronicznej umożliwiającej edycję (np. pliki *.dwg i *.dxf) 2) Wymagania Zamawiającego: A. Wykonane pomiary powinny być udokumentowane stosownymi protokołami. Badania i próby dotyczące pkt. I. dodatkowo dostarczyć wersji elektronicznej i papierowej. B. Trasę kablową należy wykonać zgodnie z wytycznymi Działu Technicznego JB Energetyka i obowiązującymi przepisami. W celu prawidłowej wyceny kosztów wymagane jest wykonanie pomiaru długości całej trasy kablowej. C. Kable powinny być dostarczone i ułożone w jednym odcinku. D. W kalkulacji kosztów realizacji niniejszego zadania należy uwzględnić koszty usług geodezyjnych. ) Szczegółowe istotne uwarunkowania dotyczące realizacji zadania: A. Zamawiający, ze swojej strony udzieli wszelkich niezbędnych informacji, zgodnie ze swoją wiedzą w tym zakresie, w celu umożliwienia Wykonawcy wywiązania się z powyższego zadania w sposób należyty. Dotyczy to każdego elementu wykonywanego układu oraz jego powiązania z pozostałą częścią instalacji i budowli JB Energetyka. B. Zaproponowane i wykonane rozwiązania techniczne w żaden sposób nie powinny negatywnie oddziaływać na pozostałe urządzenia i instalacje JB Energetyka. C. Wykonawca w ramach zadania dokona niezbędnych uzgodnień formalnoprawnych wynikających z przepisów prawa budowlanego oraz przepisów i instrukcji obowiązujących w Grupie Azoty ZAK S.A. Granice wykonania zadania: 4/5

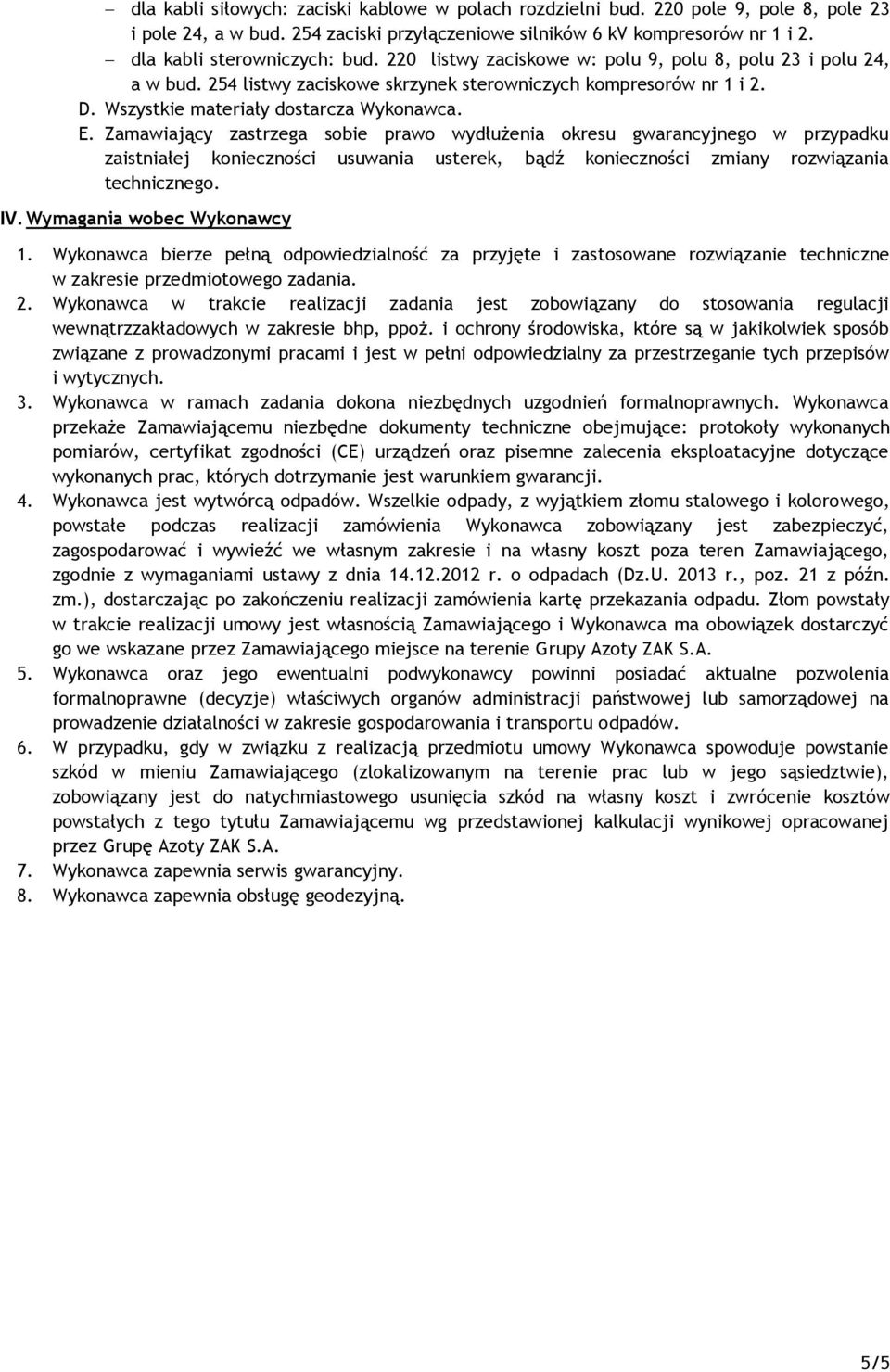

5 dla kabli siłowych: zaciski kablowe w polach rozdzielni bud. 220 pole 9, pole 8, pole 2 i pole 24, a w bud. 254 zaciski przyłączeniowe silników 6 k kompresorów nr 1 i 2. dla kabli sterowniczych: bud. 220 listwy zaciskowe w: polu 9, polu 8, polu 2 i polu 24, a w bud. 254 listwy zaciskowe skrzynek sterowniczych kompresorów nr 1 i 2. D. Wszystkie materiały dostarcza Wykonawca. E. Zamawiający zastrzega sobie prawo wydłużenia okresu gwarancyjnego w przypadku zaistniałej konieczności usuwania usterek, bądź konieczności zmiany rozwiązania technicznego. I. Wymagania wobec Wykonawcy 1. Wykonawca bierze pełną odpowiedzialność za przyjęte i zastosowane rozwiązanie techniczne w zakresie przedmiotowego zadania. 2. Wykonawca w trakcie realizacji zadania jest zobowiązany do stosowania regulacji wewnątrzzakładowych w zakresie bhp, ppoż. i ochrony środowiska, które są w jakikolwiek sposób związane z prowadzonymi pracami i jest w pełni odpowiedzialny za przestrzeganie tych przepisów i wytycznych.. Wykonawca w ramach zadania dokona niezbędnych uzgodnień formalnoprawnych. Wykonawca przekaże Zamawiającemu niezbędne dokumenty techniczne obejmujące: protokoły wykonanych pomiarów, certyfikat zgodności (CE) urządzeń oraz pisemne zalecenia eksploatacyjne dotyczące wykonanych prac, których dotrzymanie jest warunkiem gwarancji. 4. Wykonawca jest wytwórcą odpadów. Wszelkie odpady, z wyjątkiem złomu stalowego i kolorowego, powstałe podczas realizacji zamówienia Wykonawca zobowiązany jest zabezpieczyć, zagospodarować i wywieźć we własnym zakresie i na własny koszt poza teren Zamawiającego, zgodnie z wymaganiami ustawy z dnia r. o odpadach (Dz.U. 201 r., poz. 21 z późn. zm.), dostarczając po zakończeniu realizacji zamówienia kartę przekazania odpadu. Złom powstały w trakcie realizacji umowy jest własnością Zamawiającego i Wykonawca ma obowiązek dostarczyć go we wskazane przez Zamawiającego miejsce na terenie Grupy Azoty ZAK S.A. 5. Wykonawca oraz jego ewentualni podwykonawcy powinni posiadać aktualne pozwolenia formalnoprawne (decyzje) właściwych organów administracji państwowej lub samorządowej na prowadzenie działalności w zakresie gospodarowania i transportu odpadów. 6. W przypadku, gdy w związku z realizacją przedmiotu umowy Wykonawca spowoduje powstanie szkód w mieniu Zamawiającego (zlokalizowanym na terenie prac lub w jego sąsiedztwie), zobowiązany jest do natychmiastowego usunięcia szkód na własny koszt i zwrócenie kosztów powstałych z tego tytułu Zamawiającemu wg przedstawionej kalkulacji wynikowej opracowanej przez Grupę Azoty ZAK S.A. 7. Wykonawca zapewnia serwis gwarancyjny. 8. Wykonawca zapewnia obsługę geodezyjną. 5/5
