1 ANATOMIA RADIOLOGICZNA CSN, GŁOWA, SZYJA PODSTAWY JOANNA JAWOREK-TROĆ

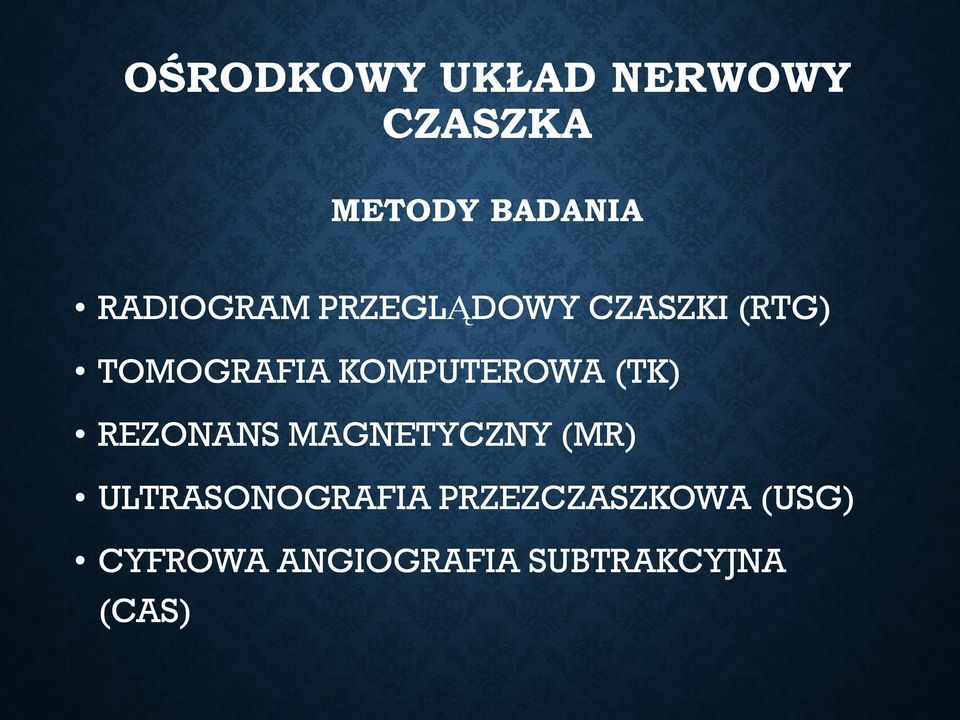

2 OŚRODKOWY UKŁAD NERWOWY CZASZKA METODY BADANIA RADIOGRAM PRZEGLĄDOWY CZASZKI (RTG) TOMOGRAFIA KOMPUTEROWA (TK) REZONANS MAGNETYCZNY (MR) ULTRASONOGRAFIA PRZEZCZASZKOWA (USG) CYFROWA ANGIOGRAFIA SUBTRAKCYJNA (CAS)

3 OŚRODKOWY UKŁAD NERWOWY CZASZKA zmiany urazowe zniszczenia kostne METODY BADANIA RADIOGRAM PRZEGLĄDOWY CZASZKI (RTG) przebudowa utkania kostnego zwapnienia wewnątrzczaszkowe deformacje wrodzone

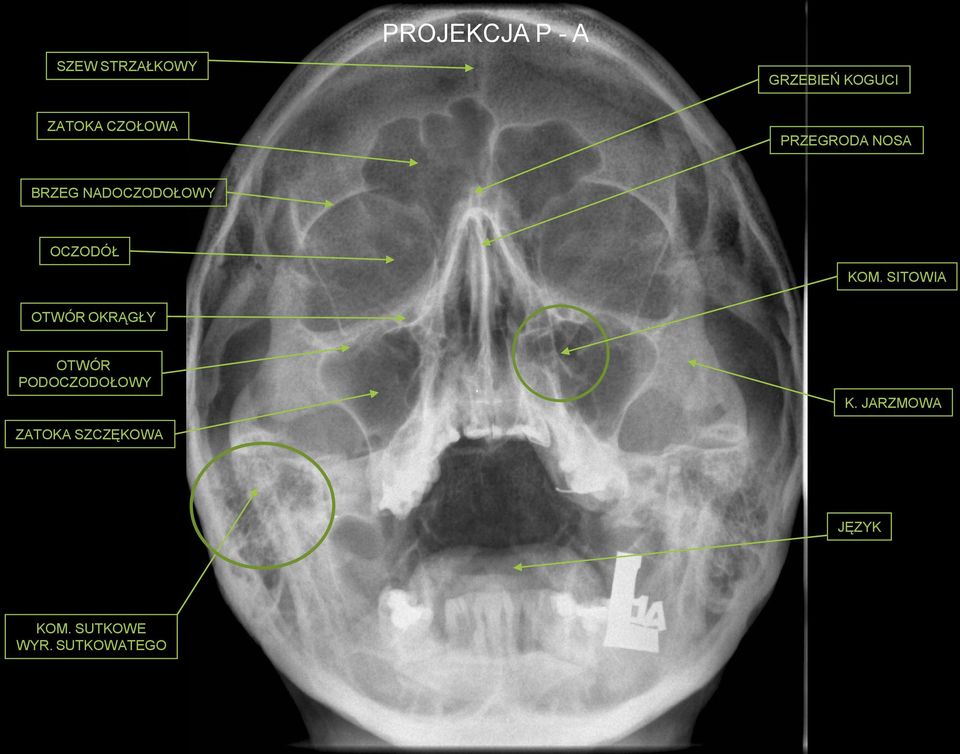

4 SZEW STRZAŁKOWY PROJEKCJA P - A GRZEBIEŃ KOGUCI ZATOKA CZOŁOWA PRZEGRODA NOSA BRZEG NADOCZODOŁOWY OCZODÓŁ KOM. SITOWIA OTWÓR OKRĄGŁY OTWÓR PODOCZODOŁOWY ZATOKA SZCZĘKOWA K. JARZMOWA JĘZYK KOM. SUTKOWE WYR. SUTKOWATEGO

5 SZEW WĘGŁOWY PŁASZCZYZNA KLINOWA WYR. SUTKOWATY GAŁĄŹ ŻUCHWY MAŁŻOWINA NOSOWA ŚRODKOWA KĄT ŻUCHWY MAŁŻOWINA NOSOWA DOLNA

6 GŁOWA ZĘBA C2 STAW SZCZYTOWO OBROTOWY BOCZNY

7 APARAT SŁUCHOWY

8 APARAT SŁUCHOWY DREN DOKOMOROWY

9 UBYTEK STRUKTURY KOSTNEJ POOPERACYJNY

10 UBYTEK STRUKTURY KOSTNEJ POOPERACYJNY STAN PO ZAOPATRZENIU ZŁAMANIA ŻUCHWY

11

12 OŚRODKOWY UKŁAD NERWOWY CZASZKA METODY BADANIA TOMOGRAFIA KOMPUTEROWA (TK) BADANIE PODSTAWOWE W DIAGNOSTYCE CHORÓB MÓZGOWIA DOBRA OCENA SZCZEGÓŁÓW ÓW ANATOMICZNYCH TANIA I ŁATWO DOSTĘPNA CHORZY NIEPRZYTOMNI / NIEWSPÓŁPRACUJĄCYCY BADANIE Z WYBORU PO URAZIE CZASZKOWO - MÓZGOWYM

13 TOMOGRAFIA KOMPTEROWA PRZEGLĄDOWA PO DOŻYLNYM PODANIU ŚRODKA KONTRASTOWEGO

14 TK - OKNO MIĘKKIE SKÓRA TKANKA PODSKÓRNA TKANKA MÓZGOWA ( szara ) KOŚĆ ( biała ) PRZESTRZEŃ PODPAJĘCZYNÓWKOWA (wypełniona pmr - czarny )

15

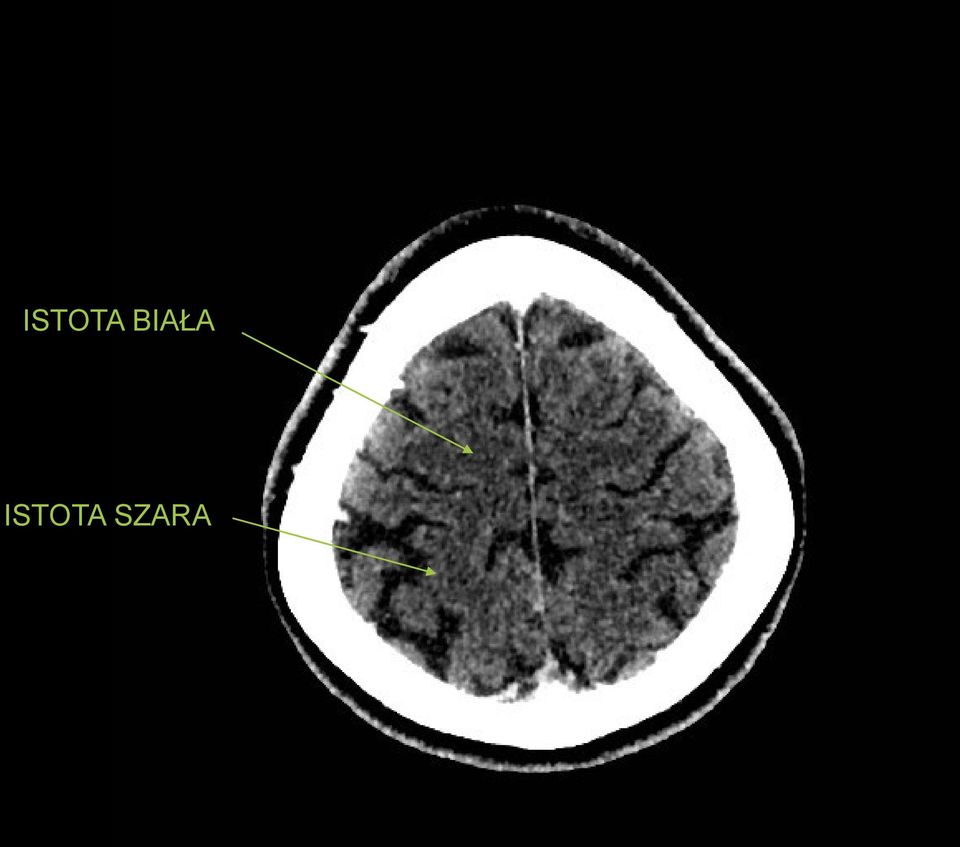

16 ISTOTA BIAŁA ISTOTA SZARA

17 UWAGA P L

18 PŁAT CZOŁOWY PŁAT CIEMIENIOWY

19 PŁAT CZOŁOWY PŁAT CIEMIENIOWY ZAKRĘT CZOŁOWY GÓRNY ZAKRĘT PRZEDŚRODKOWY BRUZDA ŚRODKOWA ZAKRĘT ZAŚRODKOWY SIERP MÓZGU PŁACIK CIEMIENIOWY GÓRNY ZATOKA STRZAŁKOWA GÓRNA

20 PŁAT CZOŁOWY PŁAT CIEMIENIOWY ZAKRĘT CZOŁOWY GÓRNY ZAKRĘT CZOŁOWY ŚRODKOWY BRUZDA PODŁUŻNA MÓZGU ZAKRĘT PRZEDŚRODKOWY ŚRODEK PÓŁOWALNY ZAKRĘT ZAŚRODKOWY ZAKRĘT NADBRZEŻNY PŁACIK CIEMIENIOWY DOLNY PRZEDKLINEK BRUZDA CIEMIENIOWO-POTYLICZNA

21 PŁAT CZOŁOWY PŁAT CIEMIENIOWY ZAKRĘT OBRĘCZY PŁAT POTYLICZNY G. OKOŁOSPOIDŁOWA T. MÓZGU PRZEDNIEJ PIEŃ CIAŁA MODZELOWATEGO WIENIEC PROMIENISTY KOMORA BOCZNA (CZĘŚĆ ŚRODKOWA) ZAKRĘT KĄTOWY ZATOKA PROSTA KLINEK

22 PŁAT CZOŁOWY PŁAT CIEMIENIOWY PŁAT POTYLICZNY PŁAT SKRONIOWY RÓG PRZEDNI KOMORY BOCZNEJ ZAKRĘT CZOŁOWY DOLNY PIEŃ CIAŁA MODZELOWATEGO GŁOWA JĄDRA OGONIASTEGO WIENIEC PROMIENISTY SKLEPIENIE ZAKRĘT SKRONIOWY GÓRNY ZAKRĘT OBRĘCZY SPLOT NACZYNIÓWKOWY RÓG TYLNY KOMORY BOCZNEJ PŁAT CIAŁA MODZELOWATEGO Ż. WIELKA MÓZGU GALLENA

23 PŁAT CZOŁOWY PŁAT CIEMIENIOWY PŁAT POTYLICZNY PŁAT SKRONIOWY MÓŻDŻEK ODNOGA PRZEDNIA TOREBKI WEWNĘTRZNEJ KOLANO TOREBKI WEWNĘTRZNEJ WYSPA JĄDRO SOCZEWKOWATE (GAŁKA BLADA + SKORUPA) ZAKRĘT SKRONIOWY POPRZECZNY ODNOGA TYLNA TOREBKI WEWNĘTRZNEJ WZGÓRZE SZYSZYNKA OGON JĄDRA OGONIASTEGO ZAKRĘT SKRONIOWY ŚRODKOWY HIPOKAMP NAMIOT MÓŻDŻKU ROBAK MÓŻDŻKU TOPOGRAFIA OTWORU MIĘDZYKOMOROWEGO MONRO

24 PŁAT CZOŁOWY PŁAT POTYLICZNY PŁAT SKRONIOWY MÓŻDŻEK ŚRÓDMÓZGOWIE DZIÓB CIAŁA MODZELOWATEGO BLASZKA KOŃCOWA KOMORA TRZECIA PODWZGÓRZE HIPOKAMP WODOCIĄG MÓZGU POKRYWA ŚRÓDMÓZGOWIA

25 PŁAT CZOŁOWY PŁAT SKRONIOWY MÓŻDŻEK MOST M. SKRONIOWY ZAKRĘTY OCZODOŁOWE T. MÓZGU ŚRODKOWA T. MÓZGU TYLNA CIAŁO MIGDAŁOWATE RÓG DOLNY KOMORY BOCZNEJ PÓŁKULA MÓŻDŻKU HIPOKAMP ROBAK MÓŻDŻKU KOMORA CZWARTA SKRZYŻOWANIE NN. WZROKOWYCH ZBIORNIK PODSTAWNY

26 PŁAT CZOŁOWY PŁAT SKRONIOWY MÓŻDŻEK MOST ZAKRĘT PROSTY T. SZYJNA WEWNĘTRZNA LEJEK PRZYSADKI ZAKRĘT PRZYHIPOKAMPOWY T. PODSTAWNA ZAKRĘT SKRONIOWY DOLNY

27 PŁAT CZOŁOWY PŁAT SKRONIOWY MÓŻDŻEK ZATOKA CZOŁOWA GAŁKA OCZNA MOST TKANKA TŁUSZCZOWA OCZODOŁU PRZYSADKA T. SZYJNA WEWNĘTRZNA KŁACZEK MAŁŻOWINA USZNA

28 PŁAT SKRONIOWY MÓŻDŻEK MOST N. WZROKOWY KANAŁ N. WZROKOWEGO ZATOKA KLINOWA LEWA PRZEWÓD SŁUCHOWY ZEWNĘTRZNY M. PÓŁKOLCOWY GŁOWY

29 PŁAT CZOŁOWY PŁAT CIEMIENIOWY PŁAT POTYLICZNY MÓŻDŻEK ZAKRĘT OBRĘCZY

30 CIAŁO MODZELOWATE

31 CIAŁO MODZELOWATE PŁAT PIEŃ KOLANO DZIÓB

32

33 ZATOKA STRZAŁKOWA GÓRNA WZGÓRZE Ż. WEWNĘTRZNA MÓZGU NAMIOT MÓŻDŻKU SPŁYW ZATOK ZATOKA CZOŁOWA ZATOKA KLINOWA PRZYSADKA T. PODSTAWNA

34 ANGIOGRAFIA TOMOGRAFII KOMPUTEROWEJ GŁOWY

35 T. KRĘGOWA

36 T. PODSTAWNA ZATOKA ESOWATA

37 T. ŚRODKOWA MÓZGU T. OCZNA T. SZYJNA WEWNĘTRZNA T. MÓZGU TYLNA T. PODSTAWNA ZATOKA POPRZECZNA SPŁYW ZATOK

38 T. PRZEDNIA MÓZGU T. ŁĄCZĄCA PRZEDNIA T. ŚRODKOWA MÓZGU T. MÓZGU TYLNA T. ŁĄCZĄCA TYLNA

39 GG. KOŃCOWE T. MÓZGU PRZEDNIEJ GG. KOŃCOWE T. ŚRODKOWEJ MÓZGU Ż. WEWNĘTRZNA MÓZGU ZATOKA PROSTA GG. KOŃCOWE T. MÓZGU TYLNEJ ZATOKA STRZAŁKOWA GÓRNA

40 T. PRZEDNIA MÓZGU

41 T. PRZEDNIA MÓZGU T. ŚRODKOWA MÓZGU T. SZYJNA WEWNĘTRZNA

42 T. MÓZGU TYLNA T. PODSTAWNA

43 T. PODSTAWNA

44 T. KRĘGOWA

45

46 TĘTNIAK T. SZYJNEJ WEWNĘTRZNEJ PRAWEJ

47 SAH KREW W PRZESTRZENI PODPAJĘCZYNÓWKOWEJ

48 PRZYCZYNA SAH KREW W PRZESTRZENI PODPAJĘCZYNÓWKOWEJ PĘKNIĘTY TĘTNIAK T. SZYJNEJ WEWNĘTRZNEJ PRAWEJ

49 STAN PO ZAKLIPSOWANIU TĘTNIAKA

50 TORBIEL PAJĘCZYNÓWKI

51 TORBIEL PAJĘCZYNÓWKI WODOGŁOWIE

52 TORBIEL PAJĘCZYNÓWKI WODOGŁOWIE UDAR NIEDOKRWIENNY

53 TORBIEL PAJĘCZYNÓWKI STAN PO KRANIEKTOMII WODOGŁOWIE UDAR NIEDOKRWIENNY

54 TORBIEL PAJĘCZYNÓWKI STAN PO KRANIOTOMII WODOGŁOWIE PRZEBUDOWA NPL UDAR NIEDOKRWIENNY

55 TORBIEL PAJĘCZYNÓWKI STAN PO KRANIOTOMII WODOGŁOWIE KRWIAK ŚRÓDMÓZGOWY PRZEBUDOWA NPL UDAR NIEDOKRWIENNY

56

57 OŚRODKOWY UKŁAD NERWOWY METODY BADANIA REZONANS MAGNETYCZNY (MR) BADANIE PODSTAWOWE W DIAGNOSTYCE CHORÓB MÓZGOWIA LEPSZA OCENA SZCZEGÓŁÓW ÓW ANATOMICZNYCH DOBRZE WIDOCZNE RÓŻNICE MIĘDZY TKANKĄ ZDROWĄ A PATOLOGICZNĄ OCENA ISTOTY BIAŁEJ BADANIE Z WYBORU W OCENIE STRUKTUR TYLNEJ JAMY CZASZKI, OBSZARU ŚRODKOWEGO, PODSTAWY CZASZKI OCENA NERWÓW CASZKOWYCH!!!

58

59 TRAKTOGRAFIA MR BADANIE WŁÓKIEN NERWOWYCH MAKROSKOPOWA OCENA DRÓG I POŁĄCZEŃ NERWOWYCH ZJAWISKO DYFUZJI (RUCH CZASTECZEK WODY) MOLEKUŁY CIECZY PRZEMIESZCZAJĄ SIĘ WZDŁUŻ NATURALNYCH TORÓW (AKSONÓW) KODOWANIE KOLOREM OZNACZANIE PĘCZKÓW NERWOWYCH O WSPÓLNYM POCHODZENIU

60 PROMIENISTOŚĆ CIAŁA MODZELOWATEGO WIENIEC PROMIENISTY KLESZCZE MNIEJSZE TOREBKA WEWNĘTRZNA DROGA PIRAMIDOWA KLESZCZE WIĘKSZE KONAR ŚRODKOWY MÓŻDŻKU

61 OŚRODKOWY UKŁAD NERWOWY METODY BADANIA ULTRASONOGRAFIA PRZEZCZASZKOWA METODĄ DOPPLEROWSKĄ POMIAR PRZEPŁYWU KRWI TT. WEWNĄTRZCZASZKOWYCH OCENA SKURCZU NACZYNIOWEGO / ZWĘŻENIA NACZYŃ

62

63 OŚRODKOWY UKŁAD NERWOWY METODY BADANIA CYFROWA ANGIOGRAFIA SUBTRAKCYJNA (CAS) BADANIE PODSTAWOWE W DIAGNOSTYCE TT. MÓZGOWYCH METODA INWAZYJNA!!! CEWNIK DO TT. SZYJNYCH / KRĘGOWYCH Z DOJŚCIA PRZEZ T. UDOWĄ LECZENIE CHORÓB TT. MÓZGOWYCH

64 A TĘTNIAK ROZIWDLENIA T. PODSTAWNEJ B WEWNĄTRZNACZYNIOWE WSZCZEPIENIE SPIRALI

65 OCZODÓŁ METODY BADANIA RTG USG TK MR

66 PROJEKCJA P - A BRZEG NADOCZODOŁOWY GRZEBIEŃ KOGUCI BRUZDA T. OPONOWEJ ŚRODKOWEJ SKRZYDŁO MNIEJSZE K. KLINOWEJ SZCZELINA OCZODOŁOWA GÓRNA K. JARZMOWA DÓŁ PRZYSADKI

67 METALICZNE CIAŁO OBCE W OCZODOLE PRAWYM

68 GAŁKA OCZNA M. OKRĘŻNY OKA M. PROSTY GÓRNY M. DŹWIGACZ POWIEKI GÓRNEJ M. SKRONIOWO CIEMIENIOWY M. SKRONIOWY

69 GRUCZOŁ ŁZOWY M. PROSTY PRZYŚRODKOWY M. PROSTY BOCZNY N. WZROKOWY

70 ROGÓWKA KOMORA PRZEDNIA GAŁKI OCZNEJ SOCZEWKA KOMORA TYLNA GAŁKI OCZNEJ M. PROSTY DOLNY

71 M. PROSTY BOCZNY M. PROSTY GÓRNY M. DŹWIGACZ POWIEKI GÓRNEJ M. PROSTY PRZYŚRODKOWY N. WZROKOWY M. PROSTY DOLNY

72 METALICZNE CIAŁO OBCE W OCZODOLE LEWYM

73 METALICZNE CIAŁO OBCE W OCZODOLE LEWYM GUZ OCZODOŁU LEWEGO

74 METALICZNE CIAŁO OBCE W OCZODOLE LEWYM GUZ OCZODOŁU LEWEGO SZTUCZNA SOCZEWKA

75 ZŁAMANIE OCZODOŁU Z PRZEMIESZCZENIEM METALICZNE CIAŁO OBCE W OCZODOLE LEWYM ZŁAMANIE OCZODOŁU BLOW OUT GUZ OCZODOŁU LEWEGO SZTUCZNA SOCZEWKA

76 ZŁAMANIE OCZODOŁU Z PRZEMIESZCZENIEM METALICZNE CIAŁO OBCE W OCZODOLE LEWYM ZŁAMANIE OCZODOŁU BLOW OUT GUZ OCZODOŁU LEWEGO SZTUCZNA SOCZEWKA WITREKTOMIA

77

78 KOŚC SKRONIOWA METODY BADANIA TK (HRCT) MR

79 Radiol Bras vol.39 no.5 São Paulo Sept./Oct Systematization of vestibular aqueduct anatomical study by high-resolution computed tomography in patients with unilateral Ménière's disease * Eliézia Helena de Lima Alvarenga I ; Oswaldo Laércio Mendonça Cruz II ; Hélio Kiitiro Yamashita III ; Eliece José de Lima IV ; Adalberto Martins Alvarenga IV ; Sirlei Maria Barra Bisinoto IV

80 JAMA NOSOWA ZATOKI PRZYNOSOWE METODY BADANIA RTG TK (HRCT) MR USG ANGIOGRAFIA

81 KOŚĆ NOSOWA

82 KOŚĆ NOSOWA KTÓRA???

83 ? KOŚĆ NOSOWA KTÓRA???

84 WIELOODŁAMOWE ZŁAMANIE KOŚCI NOSA

85 APLAZJA ZATOKI CZOŁOWEJ LEWEJ HIPOPLAZJA ZATOKI CZOŁOWEJ PRAWEJ

86 APLAZJA ZATOKI CZOŁOWEJ LEWEJ HIPOPLAZJA ZATOKI CZOŁOWEJ PRAWEJ HIPERPLAZJA ZATOK CZOŁOWYCH I SZCZĘKOWYCH

87 CAŁKOWITE ZACIENIENIE PRAWEJ ZATOKI SZCZĘKOWEJ

88 CAŁKOWITE ZACIENIENIE PRAWEJ ZATOKI SZCZĘKOWEJ POZIOMY PŁYNU W OBYDWU ZATOKACH SZCZĘKOWYCH

89 POLIP W LEWEJ ZATOCE SZCZĘKOWEJ

90 POLIP W LEWEJ ZATOCE SZCZĘKOWEJ KOSTNIAK W PRAWEJ ZATOCE CZOŁOWEJ

91 NIEPRAWIDŁOWE POŁOŻENIE ZĘBA W ZĘBODOLE SZCZĘKI LEWEJ

92

93

94 ZATOKI SZCZĘKOWE

95 ZATOKI SZCZĘKOWE ZACHYŁKI SKRZYDŁOWATE ZATOK KLINOWYCH

96 PRZEWÓD NOSOWO - ŁZOWY ZATOKI KLINOWE MAŁŻOWINA NOSOWA ŚRODKOWA PRZEGRODA NOSA PRZEGRODA GŁÓWNA ZATOK KLINOWYCH KANAŁ T. SZYJNEJ WEWNĘTRZNEJ

97 ZACHYŁEK PODNIEBIENNY ZATOKI KLINOWEJ PRAWEJ KOMÓRKI SITOWIA LEWEGO UJŚCIE ZATOKI KLINOWEJ LEWEJ

98 ZATOKI CZOŁOWE

99 ZATOKA CZOŁOWA PRAWA ZATOKA SZCZĘKOWA PRAWA MAŁŻOWINA NOSOWA ŚRODKOWA MAŁŻOWINA NOSOWA DOLNA

100 ZATOKA KLINOWA PRAWA PRZEGRODA GŁÓWNA ZATOK KLINOWYCH OTWÓR OKRĄGŁY KANAŁ VIDIUSZA

101 ZATOKA CZOŁOWA PRZYSADKA ZATOKA KLINOWA GRZBIET SIODŁA STOK BLUMENBACHA

102

103

104 GŁOWA I SZYJA INNE METODY BADANIA NARZĄD ŻUCIA (RTG) STAW SKRONIOWO-ŻUCHWOWY TK, MR GARDŁO (RTG, TK, MR, ANGIOGRAFIA) KRTAŃ (RTG, TK, MR) PRZEŁYK (RTG) KRĘGOSŁUP (RTG, TK, MR)

105 NARZĄD ŻUCIA

106 STAW SKRONIOWO ŻUCHWOWY PRAWY ZAMKNIĘTE OTWARTE GŁOWA ŻUCHWY DÓŁ ŻUCHWOWY

107 OBUSTRONNA BEZPOWIETRZNOŚĆ KOMÓREK SUTKOWYCH WYROSTKÓW SUTKOWATYCH

108 GUZ ŻUCHWY

109 PRZEŁYK BADANIE RTG PO DOUSTNYM PODANIU ŚRODKA KONTRASTOWEGO

110 PRZEŁYK PRAWIDŁOWY

111 ACHALAZJA PRZEŁYKU

112 ACHALAZJA PRZEŁYKU UCHYŁEK PRZEŁYKU

113 PRZEPUKLINA WŚLIZGOWA

114

115 KRĘGOSŁUP

116 ŁUK TYLNYKRĘGU SZCZYTOWEGO ŁUK PRZEDNI KRĘGU SZCZYTOWEGO WYROSTEK KOLCZYSTY C2 STAW UNKO-WERTEBRALNY TRZON KRĘGU C3 WYROSTEK STAWOWY DOLNY C6 WYROSTEK STAWOWY GÓRNY C7 PRZESTRZEŃ MIĘDZYTRZONOWA C6/C7

117 PRZODOZGIĘCIE TYŁOZGIĘCIE

118 OTWÓR KRĘGOWY

119 OTWÓR KRĘGOWY ZWAPNIENIE W WIĘZADLE KARKOWYM

120 OTWÓR KRĘGOWY ZWAPNIENIE W WIĘZADLE KARKOWYM BLOK KOSTNY C4/C5

121 ARTROPLASTYKA SZTUCZNA PROTEZA KRĄŻKA MIĘDZYTRZONOWEGO STABILIZATOR Z PŁYTKĄ TYTANOWĄ ODTWORZENIE OSI KRĘGOSŁUPA RURKA INTUBACYJNA PO PRAWEJ POZIOM POWIETRZE / PŁYN DUŻY ROPIEŃ SZYI

122 TOMOGRAFIA KOMPUTEROWA

123

124 TARCZYCA FAZA PRZEGLĄDOWA PO DOŻYLNYM PODANIU ŚRODKA KONTRASTOWEGO

125 ZMIANA OGNISKOWA HIPODENSYJNA W LEWYM PŁACIE BOCZNYM TARCZYCY

126 ZWAPNIENIA POZAPALNE W MIGDAŁKACH PODNIEBIENNYCH

127 ZWAPNIENIA POZAPALNE W MIGDAŁKACH PODNIEBIENNYCH DODATKOWA ŚLINIANKA PRZYUSZNA PRAWA

128 ZWAPNIENIA POZAPALNE W MIGDAŁKACH PODNIEBIENNYCH DODATKOWA ŚLINIANKA PRZYUSZNA PRAWA RURKA INTUBACYJNA DO TCHAWICY

129 ZWAPNIENIA POZAPALNE W MIGDAŁKACH PODNIEBIENNYCH DODATKOWA ŚLINIANKA PRZYUSZNA PRAWA RURKA INTUBACYJNA DO TCHAWICY RAK ŚLINIANKI PRZYUSZNEJ LEWEJ

130 ANGIOGRAFIA TK NACZYŃ SZYJNYCH

131

132

133

134 DZIĘKUJĘ ZA UWAGĘ
