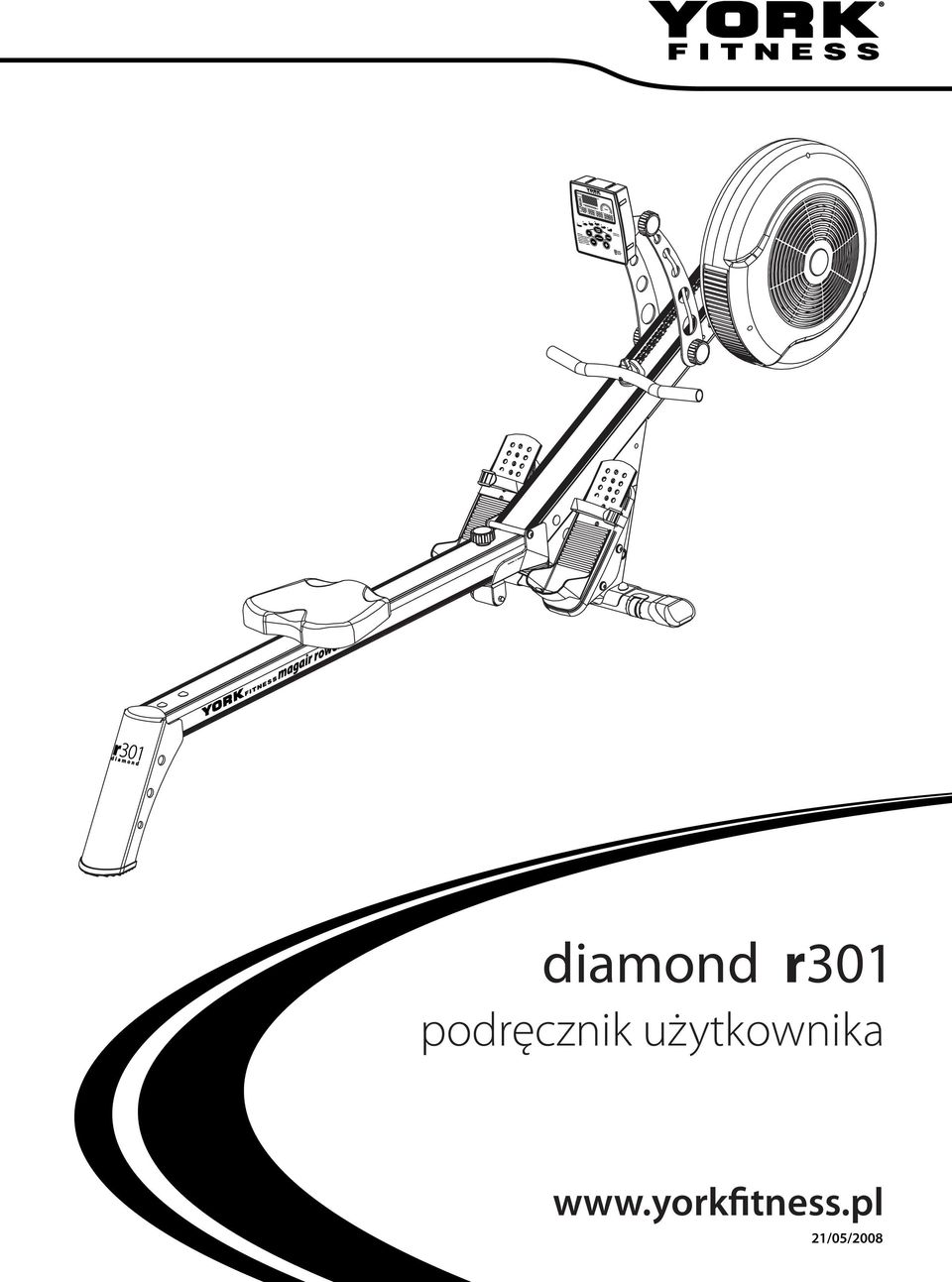

diamond r301 podręcznik użytkownika yorkfitness.com

Transkrypt

1 diamond r301 podręcznik użytkownika yorkfitness.com 21/05/2008

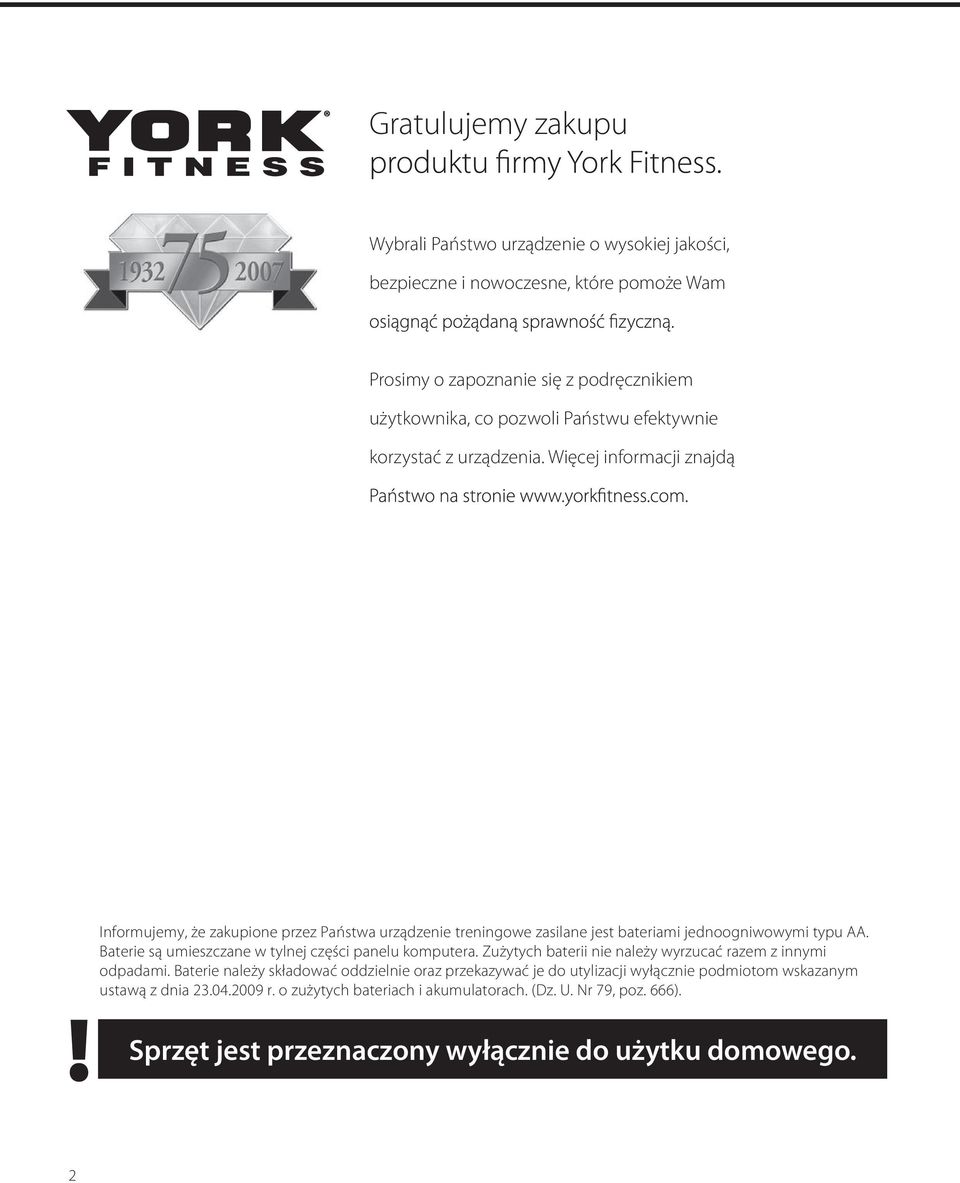

2 Gratulujemy zakupu Wybrali Państwo urządzenie o wysokiej jakości, bezpieczne i nowoczesne, które pomoże Wam Prosimy o zapoznanie się z podręcznikiem użytkownika, co pozwoli Państwu efektywnie korzystać z urządzenia. Więcej informacji znajdą Informujemy, że zakupione przez Państwa urządzenie treningowe zasilane jest bateriami jednoogniwowymi typu AA. Baterie są umieszczane w tylnej części panelu komputera. Zużytych baterii nie należy wyrzucać razem z innymi odpadami. Baterie należy składować oddzielnie oraz przekazywać je do utylizacji wyłącznie podmiotom wskazanym ustawą z dnia r. o zużytych bateriach i akumulatorach. (Dz. U. 79, poz. 666). Sprzęt jest przeznaczony wyłącznie do użytku domowego. 2

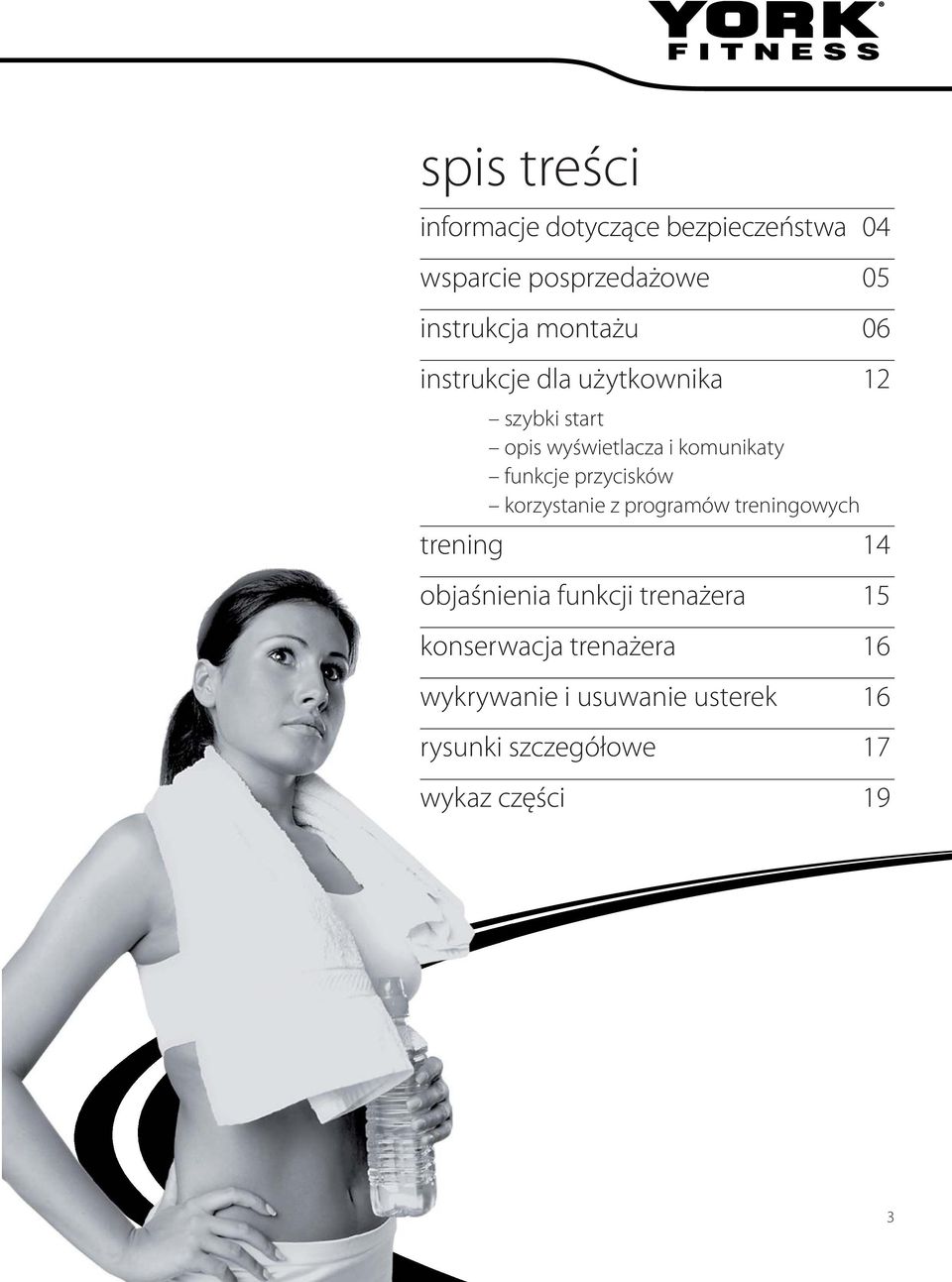

3 spis treści informacje dotyczące bezpieczeństwa 04 wsparcie posprzedażowe 05 instrukcja montażu 06 instrukcje dla użytkownika 12 szybki start opis wyświetlacza i komunikaty funkcje przycisków korzystanie z programów treningowych trening 14 objaśnienia funkcji trenażera 15 konserwacja trenażera 16 wykrywanie i usuwanie usterek 16 rysunki szczegółowe 17 wykaz części

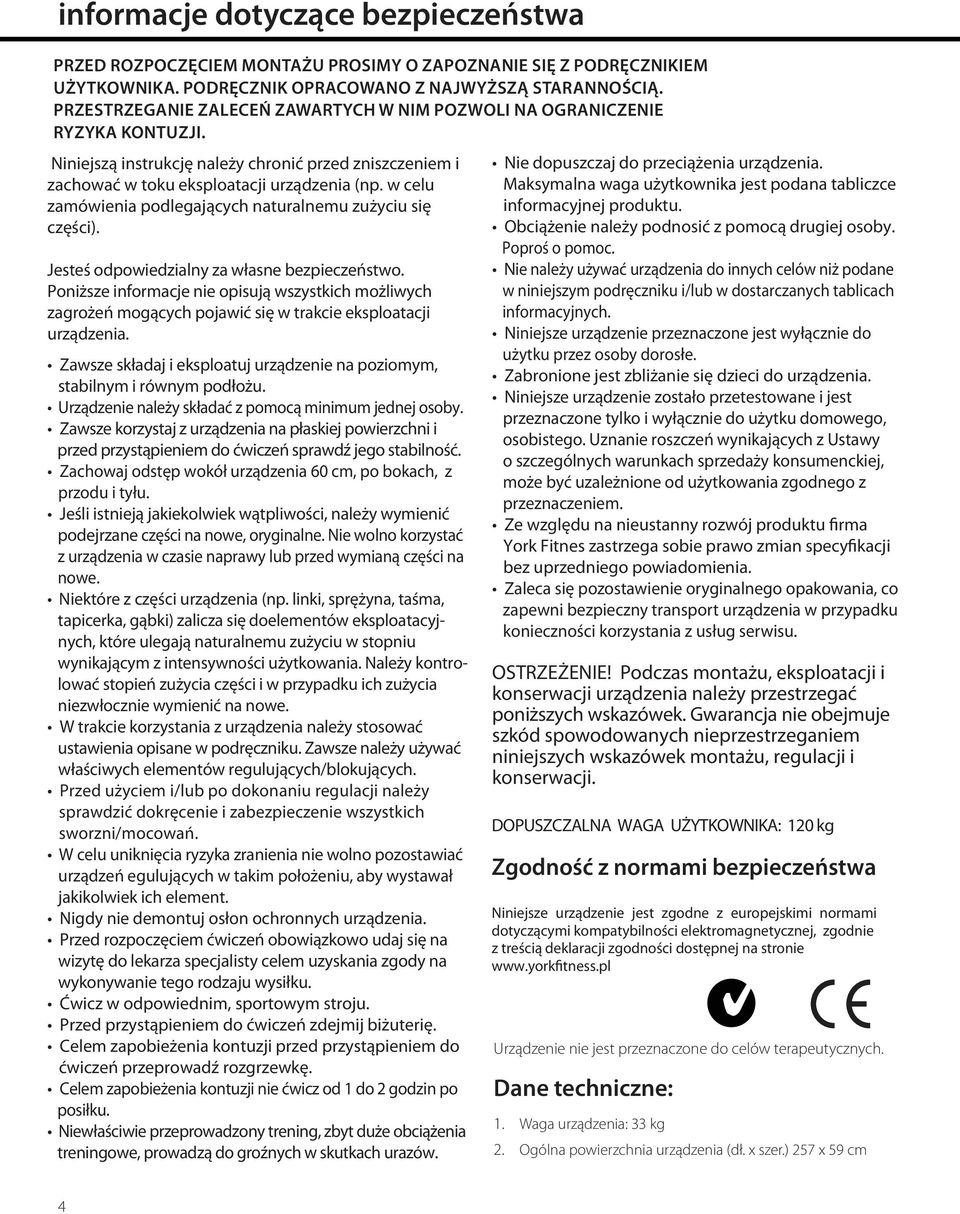

4 informacje dotyczące bezpieczeństwa PRZED ROZPOCZĘCIEM MONTAŻU PROSIMY O ZAPOZNANIE SIĘ Z PODRĘCZNIKIEM UŻYTKOWNIKA. PODRĘCZNIK OPRACOWANO Z NAJWYŻSZĄ STARANNOŚCIĄ. PRZESTRZEGANIE ZALECEŃ ZAWARTYCH W NIM POZWOLI NA OGRANICZENIE RYZYKA KONTUZJI. Niniejszą instrukcję należy chronić przed zniszczeniem i zachować w toku eksploatacji urządzenia (np. w celu zamówienia podlegających naturalnemu zużyciu się części). Jesteś odpowiedzialny za własne bezpieczeństwo. Poniższe informacje nie opisują wszystkich możliwych zagrożeń mogących pojawić się w trakcie eksploatacji urządzenia. Zawsze składaj i eksploatuj urządzenie na poziomym, stabilnym i równym podłożu. Urządzenie należy składać z pomocą minimum jednej osoby. Zawsze korzystaj z urządzenia na płaskiej powierzchni i przed przystąpieniem do ćwiczeń sprawdź jego stabilność. Zachowaj odstęp wokół urządzenia 60 cm, po bokach, z przodu i tyłu. Jeśli istnieją jakiekolwiek wątpliwości, należy wymienić podejrzane części na nowe, oryginalne. Nie wolno korzystać z urządzenia w czasie naprawy lub przed wymianą części na nowe. Niektóre z części urządzenia (np. linki, sprężyna, taśma, tapicerka, gąbki) zalicza się doelementów eksploatacyjnych, które ulegają naturalnemu zużyciu w stopniu wynikającym z intensywności użytkowania. Należy kontrolować stopień zużycia części i w przypadku ich zużycia niezwłocznie wymienić na nowe. W trakcie korzystania z urządzenia należy stosować ustawienia opisane w podręczniku. Zawsze należy używać właściwych elementów regulujących/blokujących. Przed użyciem i/lub po dokonaniu regulacji należy sprawdzić dokręcenie i zabezpieczenie wszystkich sworzni/mocowań. W celu uniknięcia ryzyka zranienia nie wolno pozostawiać urządzeń egulujących w takim położeniu, aby wystawał jakikolwiek ich element. Nigdy nie demontuj osłon ochronnych urządzenia. Przed rozpoczęciem ćwiczeń obowiązkowo udaj się na wizytę do lekarza specjalisty celem uzyskania zgody na wykonywanie tego rodzaju wysiłku. Ćwicz w odpowiednim, sportowym stroju. Przed przystąpieniem do ćwiczeń zdejmij biżuterię. Celem zapobieżenia kontuzji przed przystąpieniem do ćwiczeń przeprowadź rozgrzewkę. Celem zapobieżenia kontuzji nie ćwicz od 1 do 2 godzin po posiłku. Niewłaściwie przeprowadzony trening, zbyt duże obciążenia treningowe, prowadzą do groźnych w skutkach urazów. Nie dopuszczaj do przeciążenia urządzenia. Maksymalna waga użytkownika jest podana tabliczce informacyjnej produktu. Obciążenie należy podnosić z pomocą drugiej osoby. Poproś o pomoc. Nie należy używać urządzenia do innych celów niż podane w niniejszym podręczniku i/lub w dostarczanych tablicach informacyjnych. Niniejsze urządzenie przeznaczone jest wyłącznie do użytku przez osoby dorosłe. Zabronione jest zbliżanie się dzieci do urządzenia. Niniejsze urządzenie zostało przetestowane i jest przeznaczone tylko i wyłącznie do użytku domowego, osobistego. Uznanie roszczeń wynikających z Ustawy o szczególnych warunkach sprzedaży konsumenckiej, może być uzależnione od użytkowania zgodnego z przeznaczeniem. Ze względu na nieustanny rozwój produktu firma York Fitnes zastrzega sobie prawo zmian specyfikacji bez uprzedniego powiadomienia. Zaleca się pozostawienie oryginalnego opakowania, co zapewni bezpieczny transport urządzenia w przypadku konieczności korzystania z usług serwisu. OSTRZEŻENIE Podczas montażu, eksploatacji i konserwacji urządzenia należy przestrzegać poniższych wskazówek. Gwarancja nie obejmuje szkód spowodowanych nieprzestrzeganiem niniejszych wskazówek montażu, regulacji i konserwacji. DOPUSZCZALNA WAGA UŻYTKOWNIKA: 120 kg Zgodność z normami bezpieczeństwa Niniejsze urządzenie jest zgodne z europejskimi normami dotyczącymi kompatybilności elektromagnetycznej, zgodnie z treścią deklaracji zgodności dostępnej na stronie Urządzenie nie jest przeznaczone do celów terapeutycznych. Dane techniczne: Waga urządzenia: 33 kg Ogólna powierzchnia urządzenia (dł. x szer.) 257 x 59 cm 4

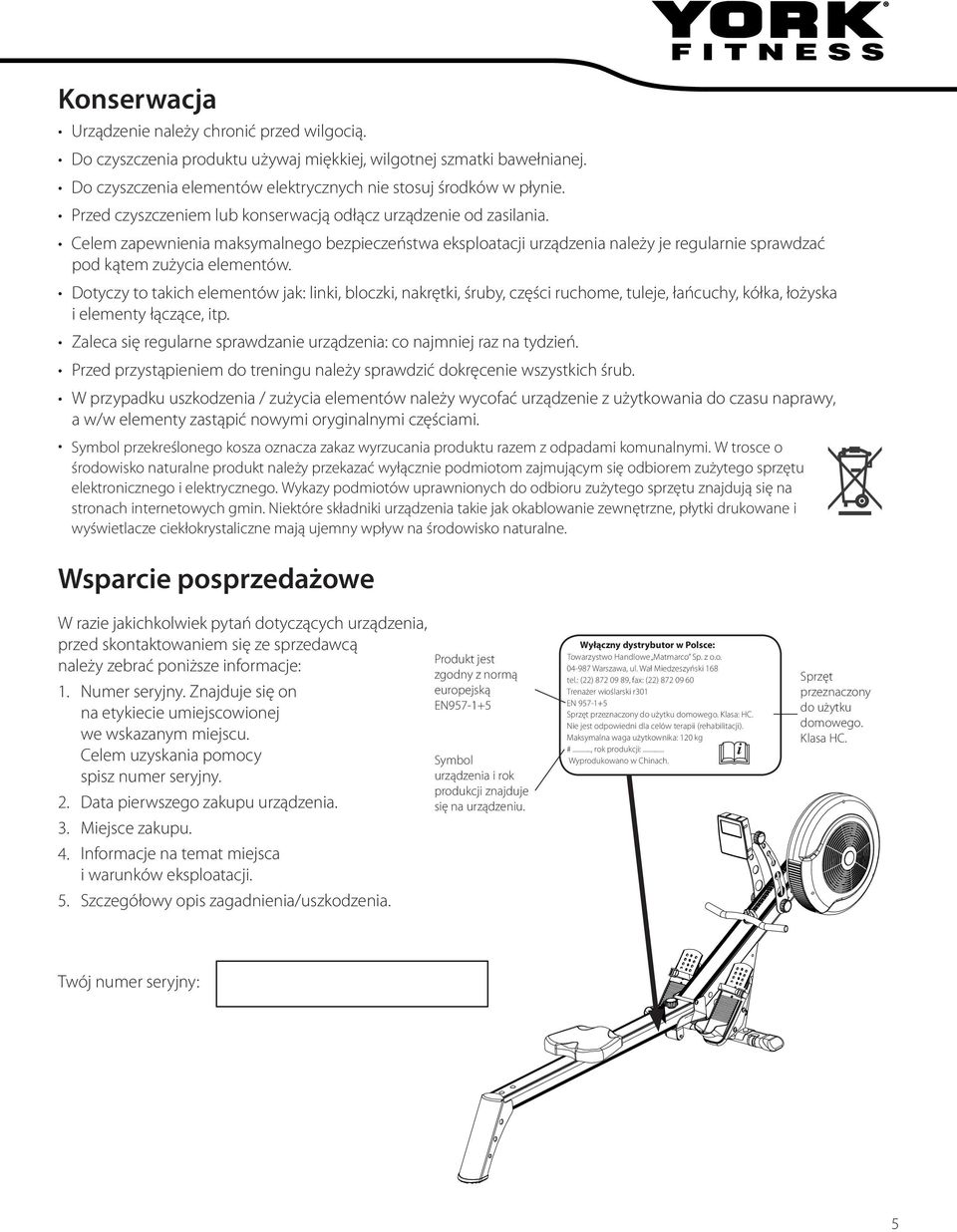

5 Konserwacja Urządzenie należy chronić przed wilgocią. Do czyszczenia produktu używaj miękkiej, wilgotnej szmatki bawełnianej. Do czyszczenia elementów elektrycznych nie stosuj środków w płynie. Przed czyszczeniem lub konserwacją odłącz urządzenie od zasilania. Celem zapewnienia maksymalnego bezpieczeństwa eksploatacji urządzenia należy je regularnie sprawdzać pod kątem zużycia elementów. Dotyczy to takich elementów jak: linki, bloczki, nakrętki, śruby, części ruchome, tuleje, łańcuchy, kółka, łożyska i elementy łączące, itp. Zaleca się regularne sprawdzanie urządzenia: co najmniej raz na tydzień. Przed przystąpieniem do treningu należy sprawdzić dokręcenie wszystkich śrub. W przypadku uszkodzenia / zużycia elementów należy wycofać urządzenie z użytkowania do czasu naprawy, a w/w elementy zastąpić nowymi oryginalnymi częściami. Symbol przekreślonego kosza oznacza zakaz wyrzucania produktu razem z odpadami komunalnymi. W trosce o środowisko naturalne produkt należy przekazać wyłącznie podmiotom zajmującym się odbiorem zużytego sprzętu elektronicznego i elektrycznego. Wykazy podmiotów uprawnionych do odbioru zużytego sprzętu znajdują się na stronach internetowych gmin. Niektóre składniki urządzenia takie jak okablowanie zewnętrzne, płytki drukowane i wyświetlacze ciekłokrystaliczne mają ujemny wpływ na środowisko naturalne. Wsparcie posprzedażowe W razie jakichkolwiek pytań dotyczących urządzenia, przed skontaktowaniem się ze sprzedawcą należy zebrać poniższe informacje: Numer seryjny. Znajduje się on na etykiecie umiejscowionej we wskazanym miejscu. Celem uzyskania pomocy spisz numer seryjny. Data pierwszego zakupu urządzenia. Miejsce zakupu. Informacje na temat miejsca i warunków eksploatacji. Szczegółowy opis zagadnienia/uszkodzenia. Produkt jest zgodny z normą europejską EN Symbol urządzenia i rok produkcji znajduje się na urządzeniu. Wyłączny dystrybutor w Polsce: Towarzystwo Handlowe Matmarco Sp. z o.o Warszawa, ul. Wał Miedzeszyński 168 tel.: (22) , fax: (22) Trenażer wioślarski r301 EN Sprzęt przeznaczony do użytku domowego. Klasa: HC. Nie jest odpowiedni dla celów terapii (rehabilitacji). Maksymalna waga użytkownika: 120 kg #..., rok produkcji:... i Wyprodukowano w Chinach. Sprzęt przeznaczony do użytku domowego. Klasa HC. Twój numer seryjny: 5

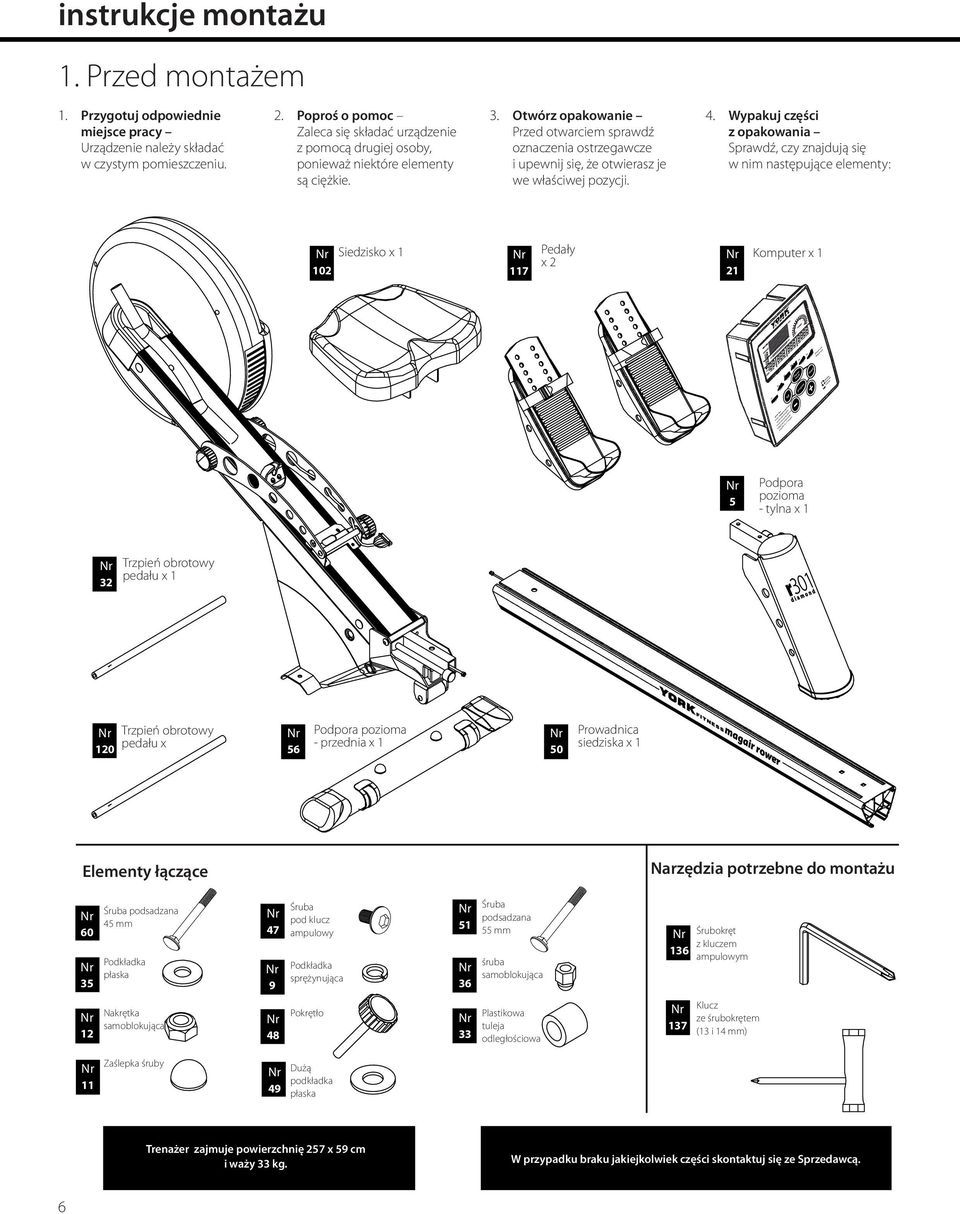

6 instrukcje montażu Przed montażem Przygotuj odpowiednie miejsce pracy Urządzenie należy składać w czystym pomieszczeniu. Poproś o pomoc Zaleca się składać urządzenie z pomocą drugiej osoby, ponieważ niektóre elementy są ciężkie. 3. Otwórz opakowanie Przed otwarciem sprawdź oznaczenia ostrzegawcze i upewnij się, że otwierasz je we właściwej pozycji. 4. Wypakuj części z opakowania Sprawdź, czy znajdują się w nim następujące elementy: 102 Siedzisko x 1 Pedały Komputer x 1 x P1 aerobic manual Quick start Press display mode button to active the computer Start your rowing exercise Adjust the resistance by using the + / - buttons P2 set P3 interval program P4 cardio display mode P5 variation reset wireless heart rate receiver P6 to the max P7 HRC 60% max. P8 HRC 85% max. 5 Podpora pozioma - tylna x 1 32 Trzpień obrotowy pedału x Trzpień obrotowy pedału x 56 Podpora pozioma - przednia x 1 50 Prowadnica siedziska x 1 Elementy łączące Narzędzia potrzebne do montażu Śruba podsadzana 45 mm Podkładka płaska 47 9 Śruba pod klucz ampulowy Podkładka sprężynująca Śruba podsadzana 55 mm śruba samoblokująca 136 Śrubokręt z kluczem ampulowym 12 Nakrętka samoblokująca 48 Pokrętło 33 Plastikowa tuleja odległościowa 137 Klucz ze śrubokrętem (13 i 14 mm) 11 Zaślepka śruby 49 Dużą podkładka płaska Trenażer zajmuje powierzchnię 257 x 59 cm i waży 33 kg. W przypadku braku jakiejkolwiek części skontaktuj się ze Sprzedawcą. 6

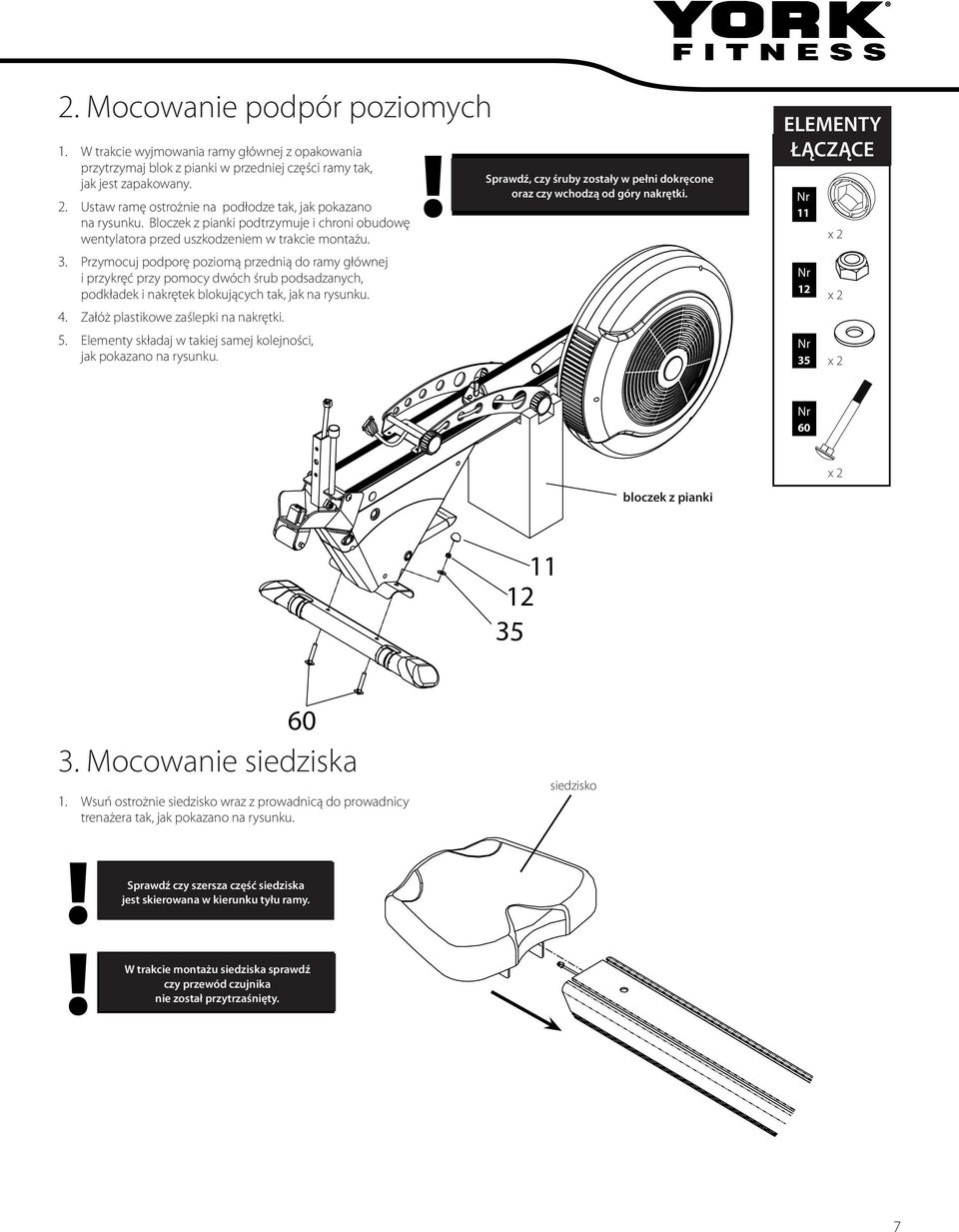

7 Mocowanie podpór poziomych W trakcie wyjmowania ramy głównej z opakowania przytrzymaj blok z pianki w przedniej części ramy tak, jak jest zapakowany. Ustaw ramę ostrożnie na podłodze tak, jak pokazano na rysunku. Bloczek z pianki podtrzymuje i chroni obudowę wentylatora przed uszkodzeniem w trakcie montażu. Przymocuj podporę poziomą przednią do ramy głównej i przykręć przy pomocy dwóch śrub podsadzanych, podkładek i nakrętek blokujących tak, jak na rysunku. Załóż plastikowe zaślepki na nakrętki. Elementy składaj w takiej samej kolejności, jak pokazano na rysunku. Check the bolts are fully tightened by making Sprawdź, czy śruby zostały w pełni dokręcone sure they penetrate oraz czy wchodzą od góry nakrętki. through the top of the nut ELEMENTY ŁĄCZĄCE FIXINGS: x 2 x 2 x 2 60 x 2 bloczek z pianki Mocowanie siedziska Wsuń ostrożnie siedzisko wraz z prowadnicą do prowadnicy trenażera tak, jak pokazano na rysunku. siedzisko Make sure the wide part of the seat is Sprawdź czy szersza część siedziska towards the rear end of the track. jest skierowana w kierunku tyłu ramy. Take W trakcie care to montażu ensure siedziska the sensor sprawdź wire does not get czy przewód trapped czujnika when you slide nie został the seat przytrzaśnięty. on. 7

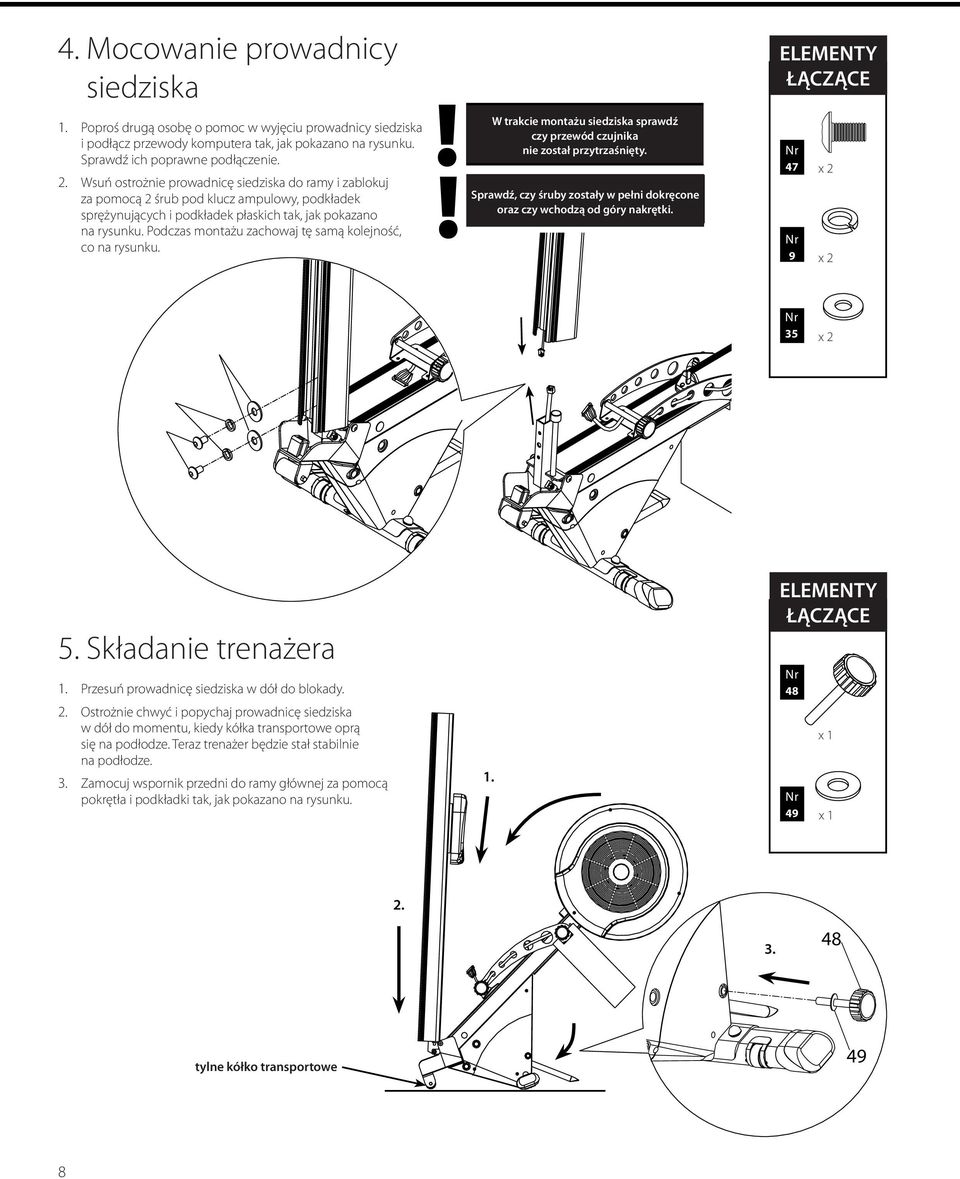

8 4. Mocowanie prowadnicy siedziska Poproś drugą osobę o pomoc w wyjęciu prowadnicy siedziska i podłącz przewody komputera tak, jak pokazano na rysunku. Sprawdź ich poprawne podłączenie. Wsuń ostrożnie prowadnicę siedziska do ramy i zablokuj za pomocą 2 śrub pod klucz ampulowy, podkładek sprężynujących i podkładek płaskich tak, jak pokazano na rysunku. Podczas montażu zachowaj tę samą kolejność, co na rysunku. Make Take W trakcie care montażu to ensure siedziska the computer sprawdź wires do not czy przewód get trapped czujnika when you attach nie został the przytrzaśnięty. seat track. Sprawdź, czy sure śruby the zostały bolts w pełni are dokręcone fully tightened oraz czy wchodzą with od the góry allen nakrętki. key. ELEMENTY ŁĄCZĄCE FIXINGS: 47 9 x 2 x 2 35 x 2 5. Składanie trenażera Przesuń prowadnicę siedziska w dół do blokady. Ostrożnie chwyć i popychaj prowadnicę siedziska w dół do momentu, kiedy kółka transportowe oprą się na podłodze. Teraz trenażer będzie stał stabilnie na podłodze. 3. Zamocuj wspornik przedni do ramy głównej za pomocą pokrętła i podkładki tak, jak pokazano na rysunku. ELEMENTY ŁĄCZĄCE FIXINGS: x 1 x tylne kółko transportowe 49 8

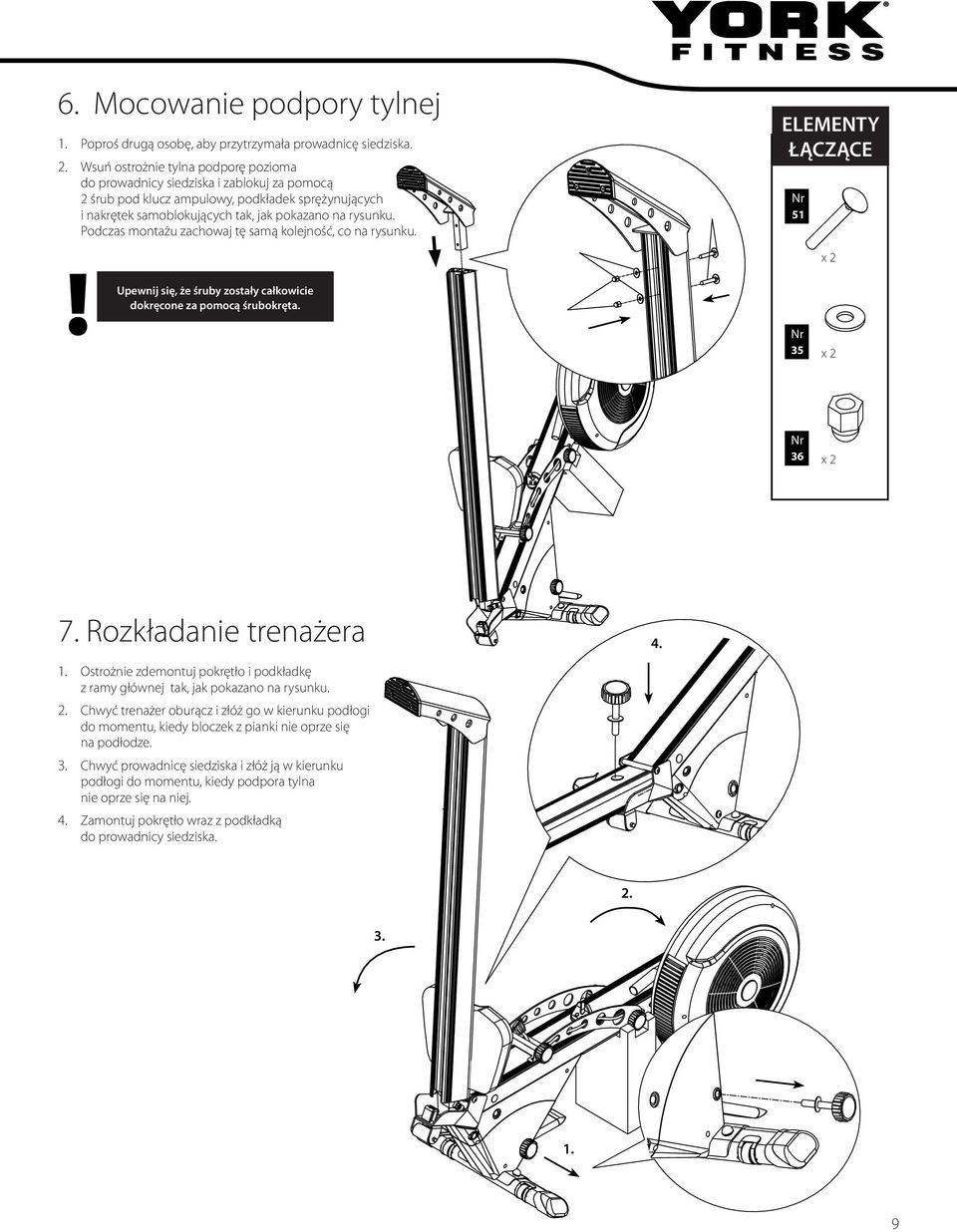

9 6. Mocowanie podpory tylnej Poproś drugą osobę, aby przytrzymała prowadnicę siedziska. Wsuń ostrożnie tylna podporę pozioma do prowadnicy siedziska i zablokuj za pomocą 2 śrub pod klucz ampulowy, podkładek sprężynujących i nakrętek samoblokujących tak, jak pokazano na rysunku. Podczas montażu zachowaj tę samą kolejność, co na rysunku. ELEMENTY ŁĄCZĄCE FIXINGS: 51 Upewnij Make się, sure że śruby the bolts zostały are całkowicie fully tightened dokręcone with za pomocą the nut śrubokręta. driver tool. 35 x x 2 2 x x x 2 7. Rozkładanie trenażera Ostrożnie zdemontuj pokrętło i podkładkę z ramy głównej tak, jak pokazano na rysunku. Chwyć trenażer oburącz i złóż go w kierunku podłogi do momentu, kiedy bloczek z pianki nie oprze się na podłodze. Chwyć prowadnicę siedziska i złóż ją w kierunku podłogi do momentu, kiedy podpora tylna nie oprze się na niej. Zamontuj pokrętło wraz z podkładką do prowadnicy siedziska

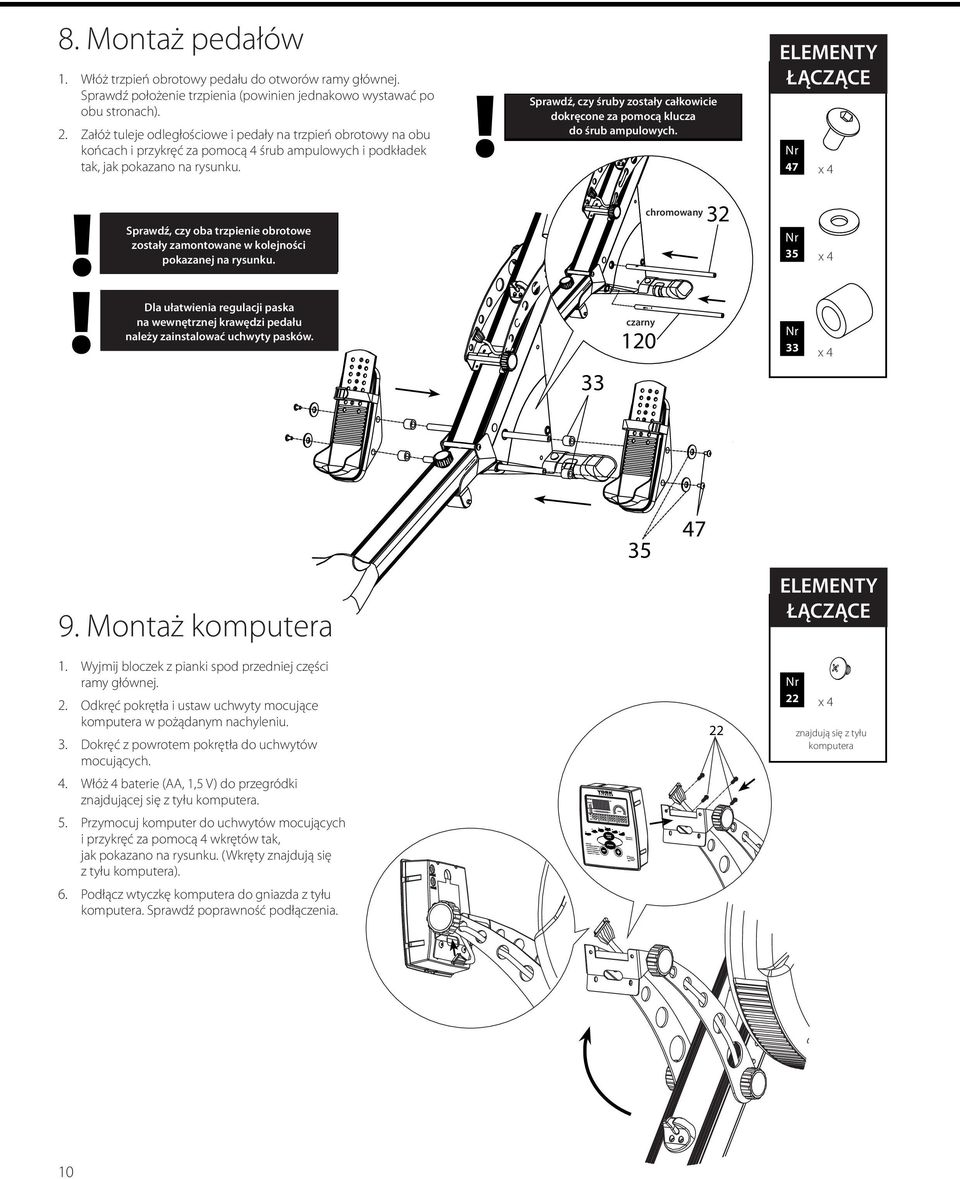

10 Â â 8. Montaż pedałów Włóż trzpień obrotowy pedału do otworów ramy głównej. Sprawdź położenie trzpienia (powinien jednakowo wystawać po obu stronach). Załóż tuleje odległościowe i pedały na trzpień obrotowy na obu końcach i przykręć za pomocą 4 śrub ampulowych i podkładek tak, jak pokazano na rysunku. Sprawdź, czy śruby zostały całkowicie Make sure the bolts are fully dokręcone za pomocą klucza tightened do śrub with ampulowych. two allen keys. ELEMENTY ŁĄCZĄCE FIXINGS: 47 x 4 The Make Sprawdź, sure czy the oba two trzpienie different obrotowe pivot rods zostały are fitted zamontowane in the same w kolejności order as shown pokazanej in the na rysunku. diagram. strap Dla ułatwienia buckles regulacji should paska be fitted to the na outside wewnętrznej edge krawędzi of the pedału pedal for należy easy adjustment zainstalować uchwyty of the pasków. strap. czarny 120 chromowany x 4 x Montaż komputera ELEMENTY ŁĄCZĄCE FIXINGS: Wyjmij bloczek z pianki spod przedniej części ramy głównej. Odkręć pokrętła i ustaw uchwyty mocujące komputera w pożądanym nachyleniu. Dokręć z powrotem pokrętła do uchwytów mocujących. Włóż 4 baterie (AA, 1,5 V) do przegródki znajdującej się z tyłu komputera. Przymocuj komputer do uchwytów mocujących i przykręć za pomocą 4 wkrętów tak, jak pokazano na rysunku. (Wkręty znajdują się z tyłu komputera). Podłącz wtyczkę komputera do gniazda z tyłu komputera. Sprawdź poprawność podłączenia x 4 znajdują się z tyłu komputera 10 10

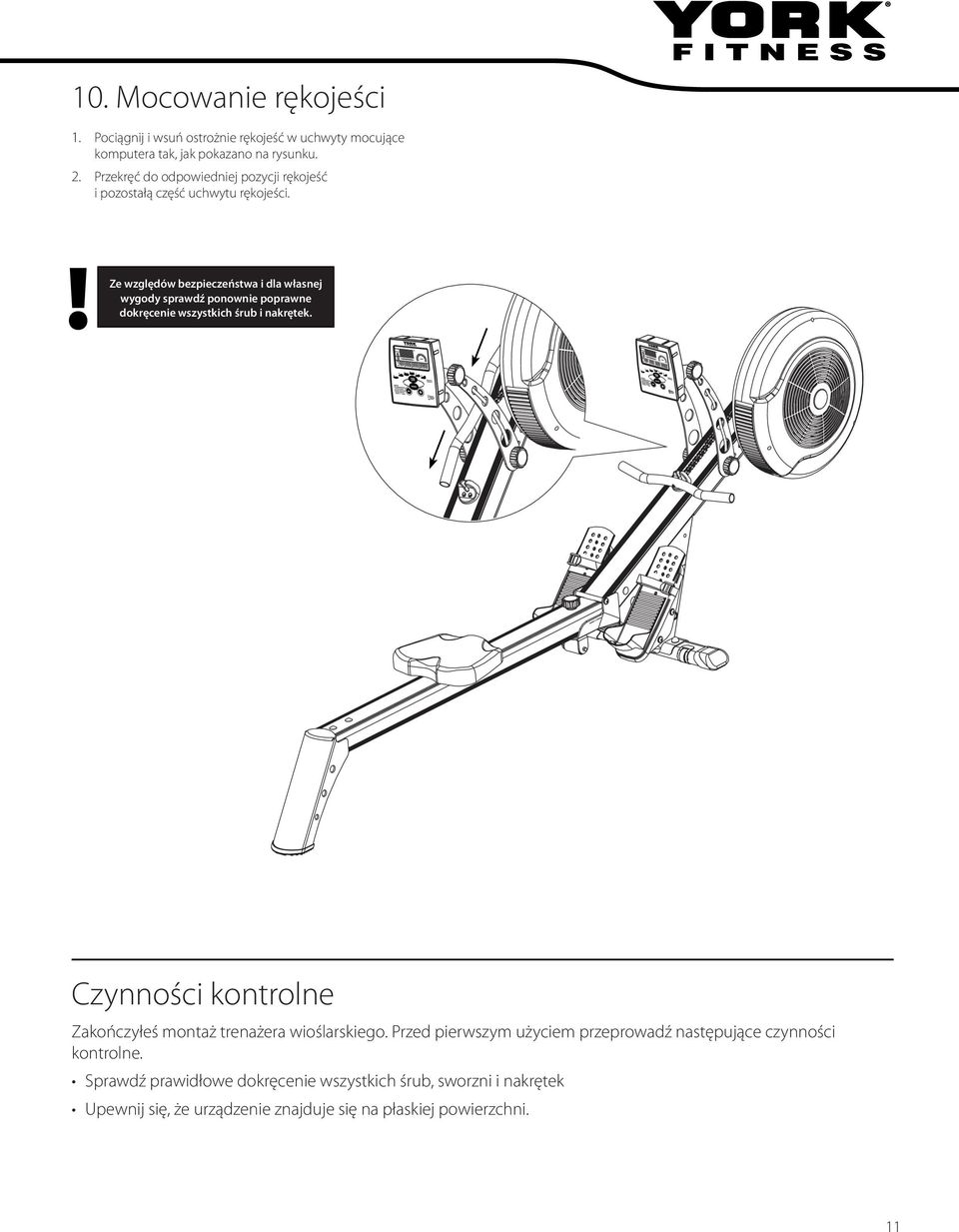

11 10. Mocowanie rękojeści Pociągnij i wsuń ostrożnie rękojeść w uchwyty mocujące komputera tak, jak pokazano na rysunku. Przekręć do odpowiedniej pozycji rękojeść i pozostałą część uchwytu rękojeści. Ze Recheck względów that bezpieczeństwa all of the bolts i dla własnej and wygody nuts are sprawdź tightened ponownie securely poprawne for dokręcenie your safety wszystkich and śrub comfort i nakrętek. Czynności kontrolne Zakończyłeś montaż trenażera wioślarskiego. Przed pierwszym użyciem przeprowadź następujące czynności kontrolne. Sprawdź prawidłowe dokręcenie wszystkich śrub, sworzni i nakrętek Upewnij się, że urządzenie znajduje się na płaskiej powierzchni

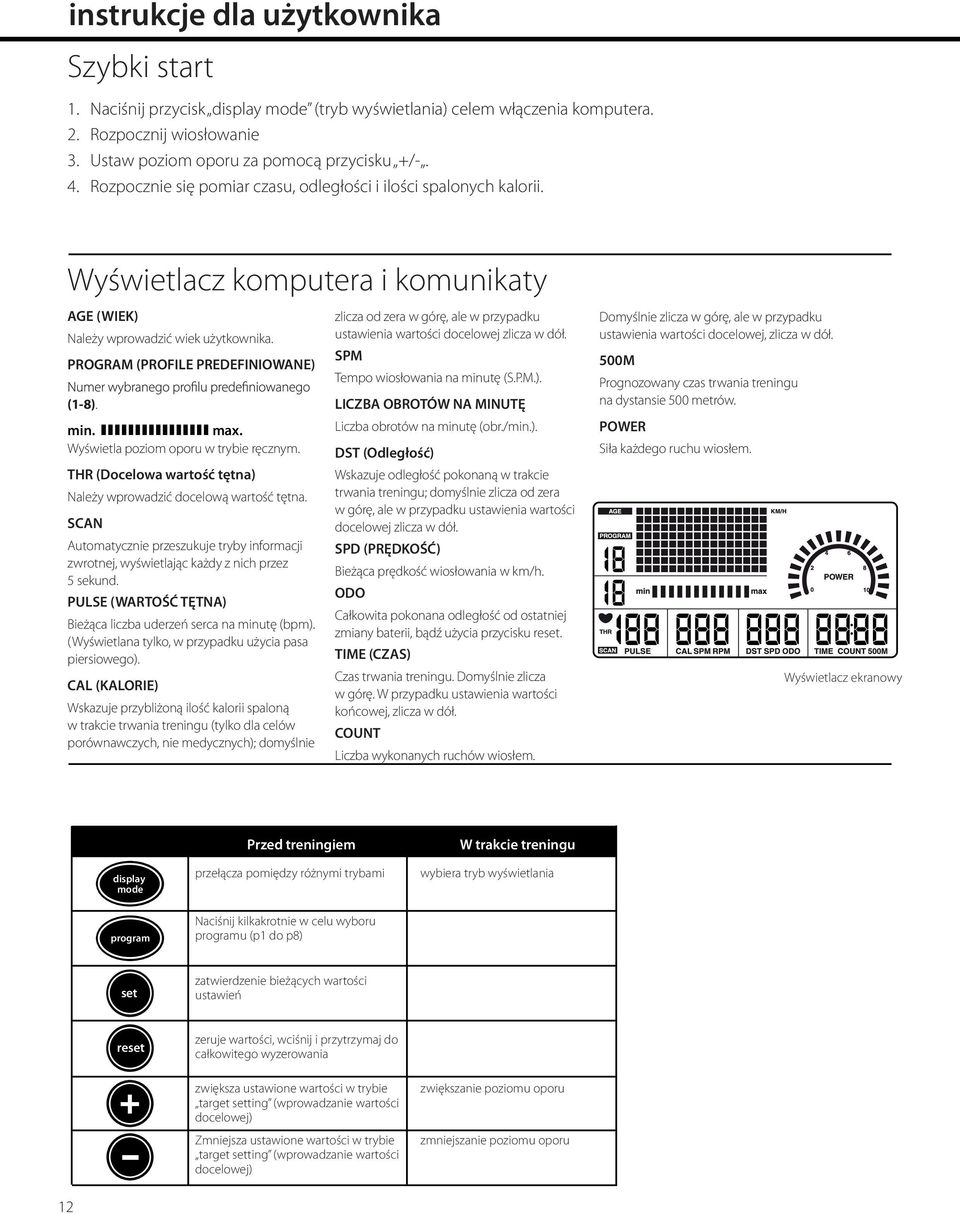

12 instrukcje dla użytkownika Szybki start Naciśnij przycisk display mode (tryb wyświetlania) celem włączenia komputera. Rozpocznij wiosłowanie 3. Ustaw poziom oporu za pomocą przycisku +/-. 4. Rozpocznie się pomiar czasu, odległości i ilości spalonych kalorii. Wyświetlacz komputera i komunikaty AGE (WIEK) Należy wprowadzić wiek użytkownika. PROGRAM (PROFILE PREDEFINIOWANE) (1-8). min. max. Wyświetla poziom oporu w trybie ręcznym. THR (Docelowa wartość tętna) Należy wprowadzić docelową wartość tętna. SCAN Automatycznie przeszukuje tryby informacji zwrotnej, wyświetlając każdy z nich przez 5 sekund. PULSE (WARTOŚĆ TĘTNA) Bieżąca liczba uderzeń serca na minutę (bpm). (Wyświetlana tylko, w przypadku użycia pasa piersiowego). CAL (KALORIE) Wskazuje przybliżoną ilość kalorii spaloną w trakcie trwania treningu (tylko dla celów porównawczych, nie medycznych); domyślnie zlicza od zera w górę, ale w przypadku ustawienia wartości docelowej zlicza w dół. SPM Tempo wiosłowania na minutę (S.P.M.). LICZBA OBROTÓW NA MINUTĘ Liczba obrotów na minutę (obr./min.). DST (Odległość) Wskazuje odległość pokonaną w trakcie trwania treningu; domyślnie zlicza od zera w górę, ale w przypadku ustawienia wartości docelowej zlicza w dół. SPD (PRĘDKOŚĆ) Bieżąca prędkość wiosłowania w km/h. ODO Całkowita pokonana odległość od ostatniej zmiany baterii, bądź użycia przycisku reset. TIME (CZAS) Czas trwania treningu. Domyślnie zlicza w górę. W przypadku ustawienia wartości końcowej, zlicza w dół. COUNT Liczba wykonanych ruchów wiosłem. Domyślnie zlicza w górę, ale w przypadku ustawienia wartości docelowej, zlicza w dół. 500M Prognozowany czas trwania treningu na dystansie 500 metrów. POWER Siła każdego ruchu wiosłem. Wyświetlacz ekranowy display mode Przed treningiem przełącza pomiędzy różnymi trybami W trakcie treningu wybiera tryb wyświetlania program Naciśnij kilkakrotnie w celu wyboru programu (p1 do p8) set zatwierdzenie bieżących wartości ustawień reset zeruje wartości, wciśnij i przytrzymaj do całkowitego wyzerowania zwiększa ustawione wartości w trybie target setting (wprowadzanie wartości docelowej) Zmniejsza ustawione wartości w trybie target setting (wprowadzanie wartości docelowej) zwiększanie poziomu oporu zmniejszanie poziomu oporu 12

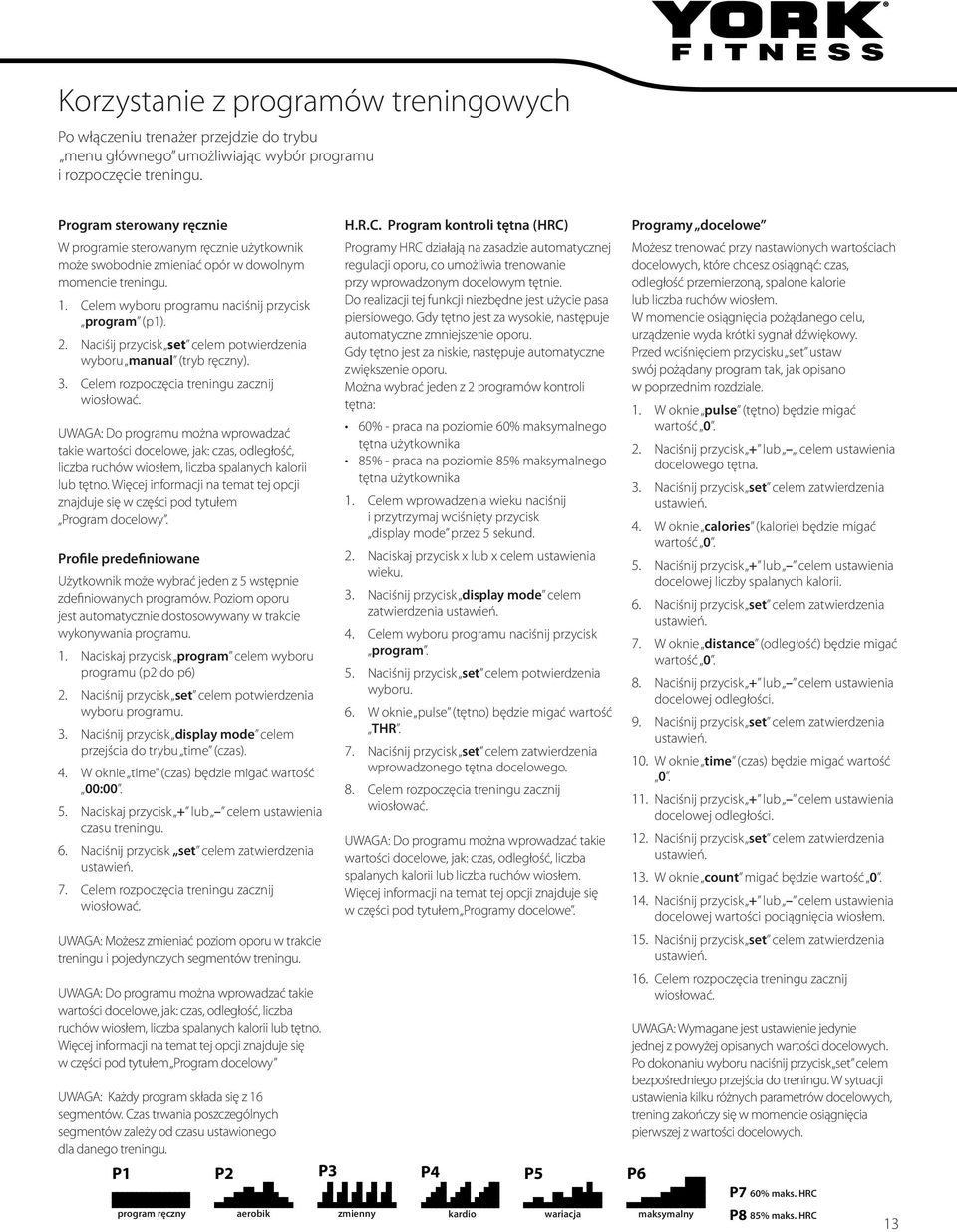

13 Korzystanie z programów treningowych Po włączeniu trenażer przejdzie do trybu menu głównego umożliwiając wybór programu i rozpoczęcie treningu. Program sterowany ręcznie W programie sterowanym ręcznie użytkownik może swobodnie zmieniać opór w dowolnym momencie treningu. Celem wyboru programu naciśnij przycisk program (p1). Naciśij przycisk set celem potwierdzenia wyboru manual (tryb ręczny). 3. Celem rozpoczęcia treningu zacznij wiosłować. UWAGA: Do programu można wprowadzać takie wartości docelowe, jak: czas, odległość, liczba ruchów wiosłem, liczba spalanych kalorii lub tętno. Więcej informacji na temat tej opcji znajduje się w części pod tytułem Program docelowy. Profile predefiniowane Użytkownik może wybrać jeden z 5 wstępnie zdefiniowanych programów. Poziom oporu jest automatycznie dostosowywany w trakcie wykonywania programu. Naciskaj przycisk program celem wyboru programu (p2 do p6) Naciśnij przycisk set celem potwierdzenia wyboru programu. 3. Naciśnij przycisk display mode celem przejścia do trybu time (czas). 4. W oknie time (czas) będzie migać wartość 00: Naciskaj przycisk + lub celem ustawienia czasu treningu. 6. Naciśnij przycisk set celem zatwierdzenia ustawień. 7. Celem rozpoczęcia treningu zacznij wiosłować. UWAGA: Możesz zmieniać poziom oporu w trakcie treningu i pojedynczych segmentów treningu. UWAGA: Do programu można wprowadzać takie wartości docelowe, jak: czas, odległość, liczba ruchów wiosłem, liczba spalanych kalorii lub tętno. Więcej informacji na temat tej opcji znajduje się w części pod tytułem Program docelowy UWAGA: Każdy program składa się z 16 segmentów. Czas trwania poszczególnych segmentów zależy od czasu ustawionego dla danego treningu. P1 P2 P3 H.R.C. Program kontroli tętna (HRC) Programy HRC działają na zasadzie automatycznej regulacji oporu, co umożliwia trenowanie przy wprowadzonym docelowym tętnie. Do realizacji tej funkcji niezbędne jest użycie pasa piersiowego. Gdy tętno jest za wysokie, następuje automatyczne zmniejszenie oporu. Gdy tętno jest za niskie, następuje automatyczne zwiększenie oporu. Można wybrać jeden z 2 programów kontroli tętna: 60% - praca na poziomie 60% maksymalnego tętna użytkownika 85% - praca na poziomie 85% maksymalnego tętna użytkownika Celem wprowadzenia wieku naciśnij i przytrzymaj wciśnięty przycisk display mode przez 5 sekund. Naciskaj przycisk x lub x celem ustawienia wieku. 3. Naciśnij przycisk display mode celem zatwierdzenia ustawień. 4. Celem wyboru programu naciśnij przycisk program. 5. Naciśnij przycisk set celem potwierdzenia wyboru. 6. W oknie pulse (tętno) będzie migać wartość THR. 7. Naciśnij przycisk set celem zatwierdzenia wprowadzonego tętna docelowego. 8. Celem rozpoczęcia treningu zacznij wiosłować. UWAGA: Do programu można wprowadzać takie wartości docelowe, jak: czas, odległość, liczba spalanych kalorii lub liczba ruchów wiosłem. Więcej informacji na temat tej opcji znajduje się w części pod tytułem Programy docelowe. program ręczny aerobic aerobik interval zmienny cardio kardio variation wariacja to maksymalny the max P4 P5 Programy docelowe Możesz trenować przy nastawionych wartościach docelowych, które chcesz osiągnąć: czas, odległość przemierzoną, spalone kalorie lub liczba ruchów wiosłem. W momencie osiągnięcia pożądanego celu, urządzenie wyda krótki sygnał dźwiękowy. Przed wciśnięciem przycisku set ustaw swój pożądany program tak, jak opisano w poprzednim rozdziale. W oknie pulse (tętno) będzie migać wartość 0. Naciśnij przycisk + lub celem ustawienia docelowego tętna. 3. Naciśnij przycisk set celem zatwierdzenia ustawień. 4. W oknie calories (kalorie) będzie migać wartość Naciśnij przycisk + lub celem ustawienia docelowej liczby spalanych kalorii. 6. Naciśnij przycisk set celem zatwierdzenia ustawień. 7. W oknie distance (odległość) będzie migać wartość Naciśnij przycisk + lub celem ustawienia docelowej odległości. 9. Naciśnij przycisk set celem zatwierdzenia ustawień. 10. W oknie time (czas) będzie migać wartość 0. 1 Naciśnij przycisk + lub celem ustawienia docelowej odległości. 1 Naciśnij przycisk set celem zatwierdzenia ustawień. 13. W oknie count migać będzie wartość Naciśnij przycisk + lub celem ustawienia docelowej wartości pociągnięcia wiosłem. 15. Naciśnij przycisk set celem zatwierdzenia ustawień. 16. Celem rozpoczęcia treningu zacznij wiosłować. UWAGA: Wymagane jest ustawienie jedynie jednej z powyżej opisanych wartości docelowych. Po dokonaniu wyboru naciśnij przycisk set celem bezpośredniego przejścia do treningu. W sytuacji ustawienia kilku różnych parametrów docelowych, trening zakończy się w momencie osiągnięcia pierwszej z wartości docelowych. P6 P7 HRC 60% maks. 60% HRC max. P8 HRC 85% maks. 85% HRC max. 13

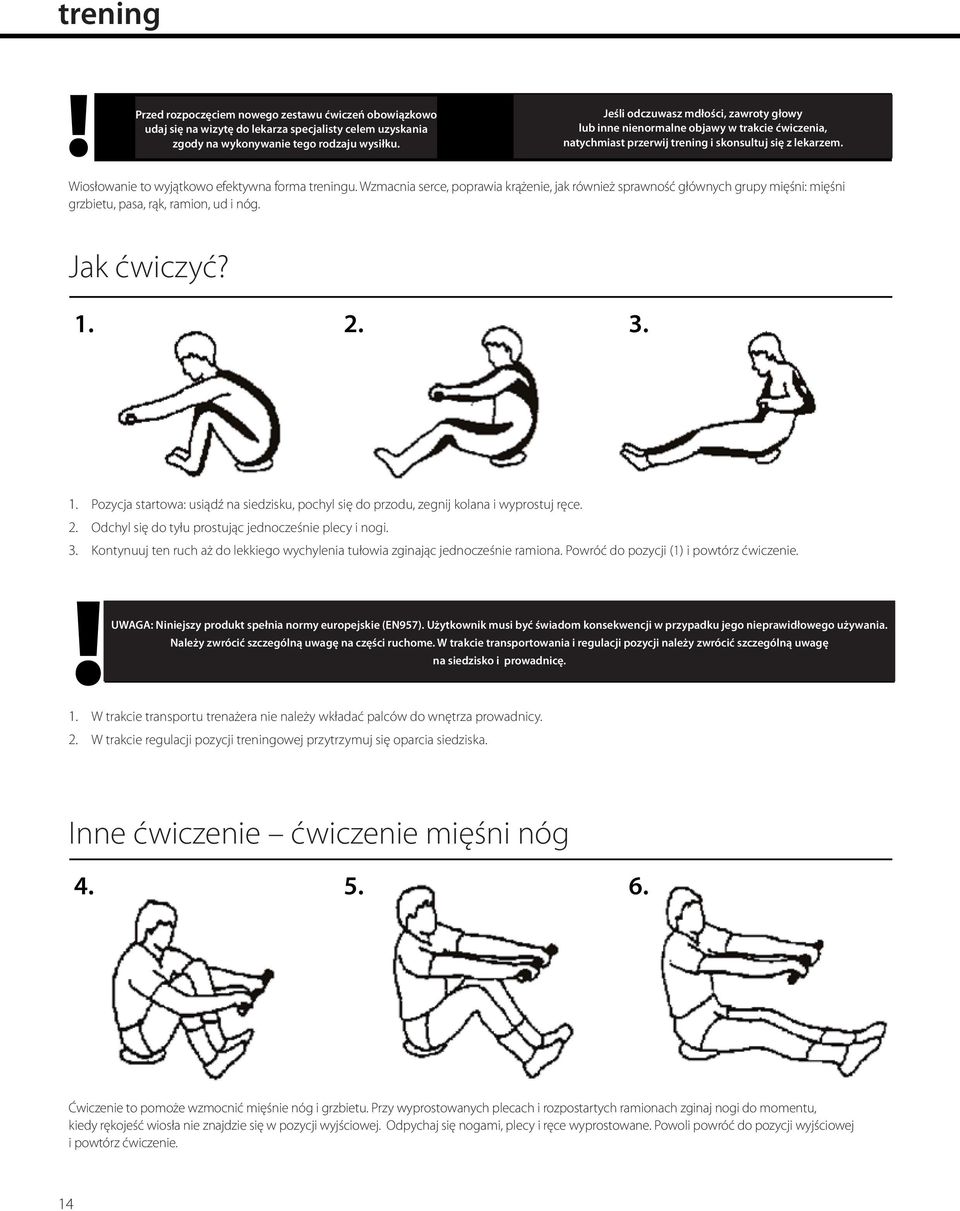

14 trening exercising with your rower Przed rozpoczęciem Always nowego consult zestawu your ćwiczeń doctor obowiązkowo udaj się na wizytę before do lekarza undertaking specjalisty a new celem uzyskania zgody na wykonywanie exercise tego regime rodzaju wysiłku. If you experience Jeśli odczuwasz nausea, mdłości, dizziness zawroty or other głowy abnormal symptoms lub inne during nienormalne exercise, objawy stop w trakcie at once ćwiczenia, and consult natychmiast przerwij your trening doctor i skonsultuj się z lekarzem. Wiosłowanie Rowing is an to extremely wyjątkowo effective efektywna form forma of exercise. treningu. It Wzmacnia strengthens serce, the poprawia heart, improves krążenie, jak circulation, również sprawność as well as głównych exercising grupy all the mięśni: major mięśni muscle grzbietu, groups - pasa, back, rąk, waist, ramion, arms, ud shoulders, i nóg. hips & legs. Jak How ćwiczyć? to row: 3. Pozycja startowa: usiądź na siedzisku, pochyl się do przodu, zegnij kolana i wyprostuj ręce. Take up the initial position leaning forward, knees bent and arms straight. Odchyl się do tyłu prostując jednocześnie plecy i nogi. Push yourself backwards, straightening your back and legs at the same time 3. Kontynuuj ten ruch aż do lekkiego wychylenia tułowia zginając jednocześnie ramiona. Powróć do pozycji (1) i powtórz ćwiczenie. 3. Continue movement until you are leaning slightly backwards, bending the arms, then return to () and repeat. NOTE: This product is compliant with European Standards (EN957). The user must remain aware that if this product is not UWAGA: Niniejszy produkt spełnia normy europejskie (EN957). Użytkownik musi być świadom konsekwencji w przypadku jego nieprawidłowego używania. used correctly Należy the zwrócić potential szczególną for uwagę injury na remains. części ruchome. There W are trakcie many transportowania moving parts i regulacji on this pozycji product, należy zwrócić which szczególną the user uwagę must be aware of. When moving the rower or adjusting position, na the siedzisko user should i prowadnicę. pay particular attention to the seat & runner assembly. W trakcie transportu trenażera nie należy wkładać palców do wnętrza prowadnicy. W trakcie regulacji pozycji treningowej przytrzymuj się oparcia siedziska. Inne ćwiczenie ćwiczenie mięśni nóg Ćwiczenie This exercise to pomoże will help wzmocnić tone and mięśnie strengthen nóg i the grzbietu. muscles Przy in wyprostowanych your legs and back. plecach With i rozpostartych your back straight ramionach and zginaj arms nogi outstretched, do momentu, bend your kiedy legs until rękojeść the wiosła row arms nie znajdzie are in the się starting w pozycji position. wyjściowej. Use Odpychaj your legs się to nogami, push your plecy body i ręce back wyprostowane. whilst keeping Powoli your powróć arms do and pozycji back straight, wyjściowej slowly i return powtórz to ćwiczenie. starting position and repeat

15 objaśnienia funkcji trenażera Regulacja oporu Trenażer wyposażony jest w niezależny system hamulcowy (oporowy). Siłą oporu steruje magnes, który przybliża się lub oddala od koła zamachowego. Im bliżej koła zamachowego znajduje się magnes tym większy opór. Magnes jest sterowany przez komputer. Celem regulacji wystarczy naciskać przyciski + lub - na komputerze. Opór ustawiany jest w zakresie od 1 (wartość najmniejszą) do 16 (wartość największa). Tu ustawisz opór Składanie Przekręć komputer do tyłu. Zdemontuj pokrętło. Złóż urządzenie do połowy w kierunku podłogi. Przytrzymaj przód. Podnieś prowadnicę. Zamontuj z powrotem pokrętło Rozkładanie Zdemontuj pokrętło. Przytrzymaj przód. Ostrożnie opuść prowadnicę. Opuść przednią część. Zamontuj z powrotem pokrętło

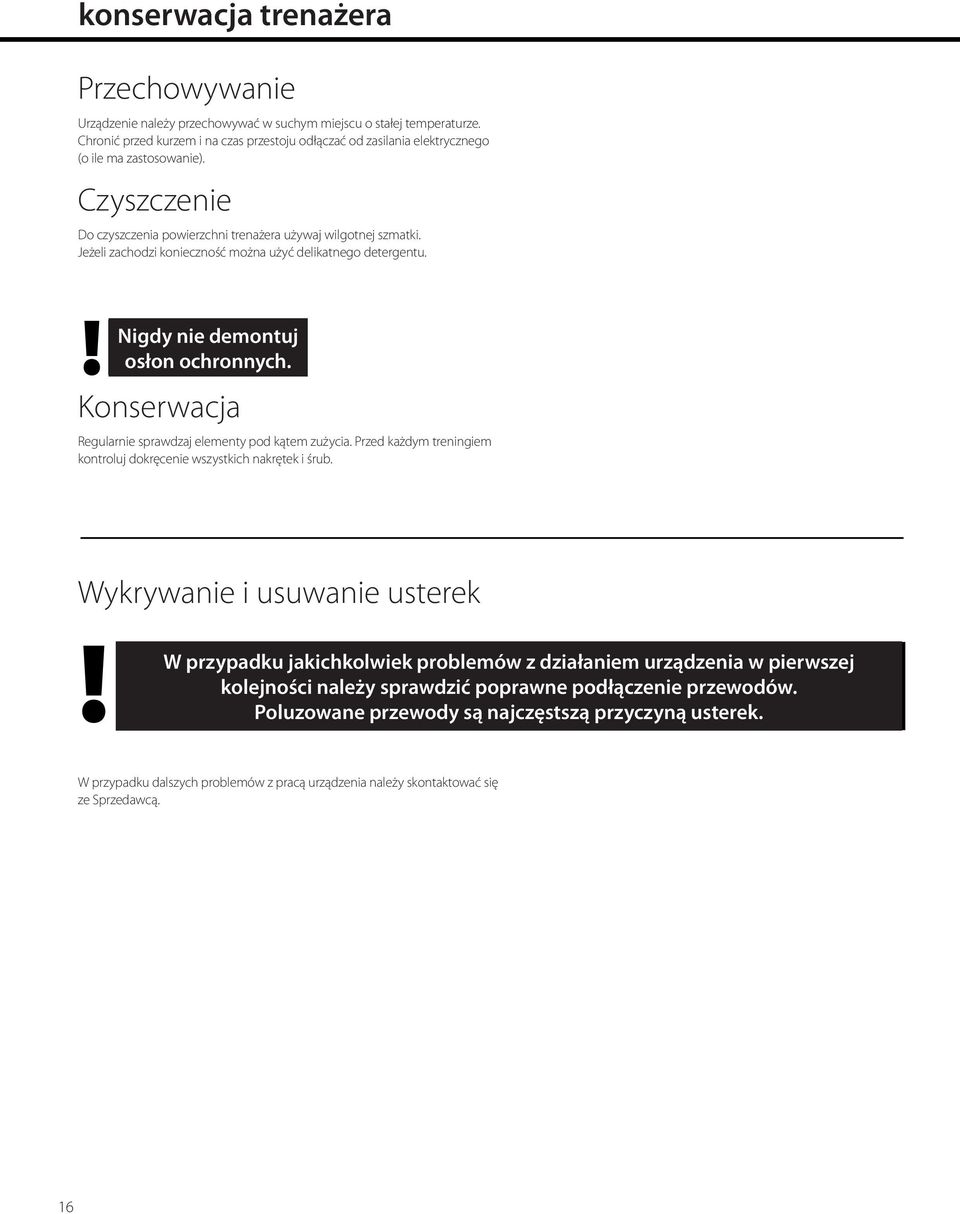

16 konserwacja trenażera Przechowywanie Urządzenie należy przechowywać w suchym miejscu o stałej temperaturze. Chronić przed kurzem i na czas przestoju odłączać od zasilania elektrycznego (o ile ma zastosowanie). Czyszczenie Do czyszczenia powierzchni trenażera używaj wilgotnej szmatki. Jeżeli zachodzi konieczność można użyć delikatnego detergentu. used if necessary. Nigdy Never nie remove demontuj the osłon protective ochronnych. casing. Konserwacja Maintenance Mild detergent may be Regularnie sprawdzaj elementy pod kątem zużycia. Przed każdym treningiem Ensure you regularly check components for wear and make sure all kontroluj dokręcenie wszystkich nakrętek i śrub. the nuts and bolts are tightened before each exercise session. Wykrywanie i usuwanie usterek W przypadku jakichkolwiek problemów z działaniem urządzenia w pierwszej kolejności należy sprawdzić poprawne Loose cables podłączenie are very common przewodów. and many problems can Poluzowane be solved by przewody making sure są najczęstszą the cables are przyczyną properly connected usterek. W przypadku dalszych problemów z pracą urządzenia należy skontaktować się ze Sprzedawcą

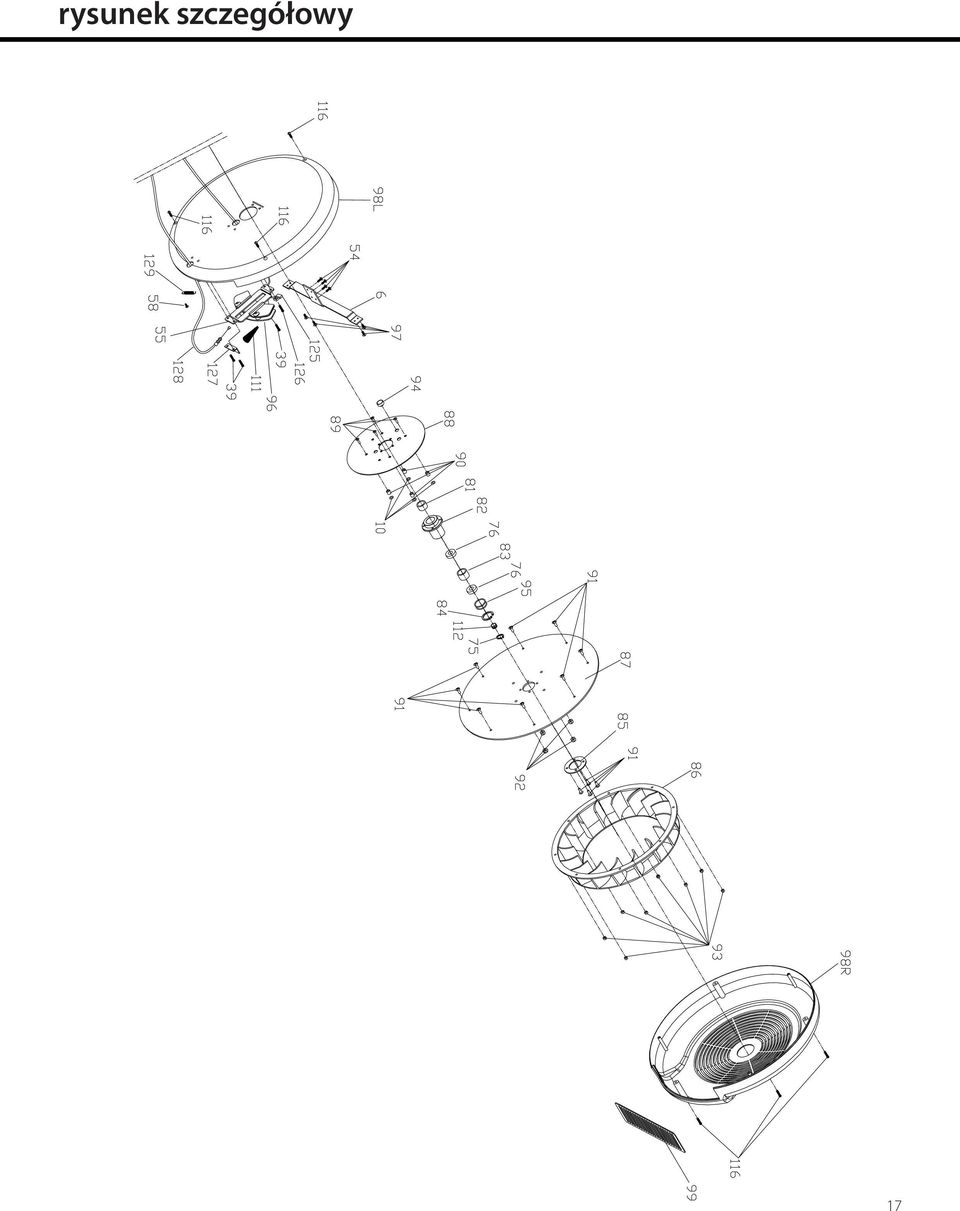

17 rysunek exploded szczegółowy diagram 18 17

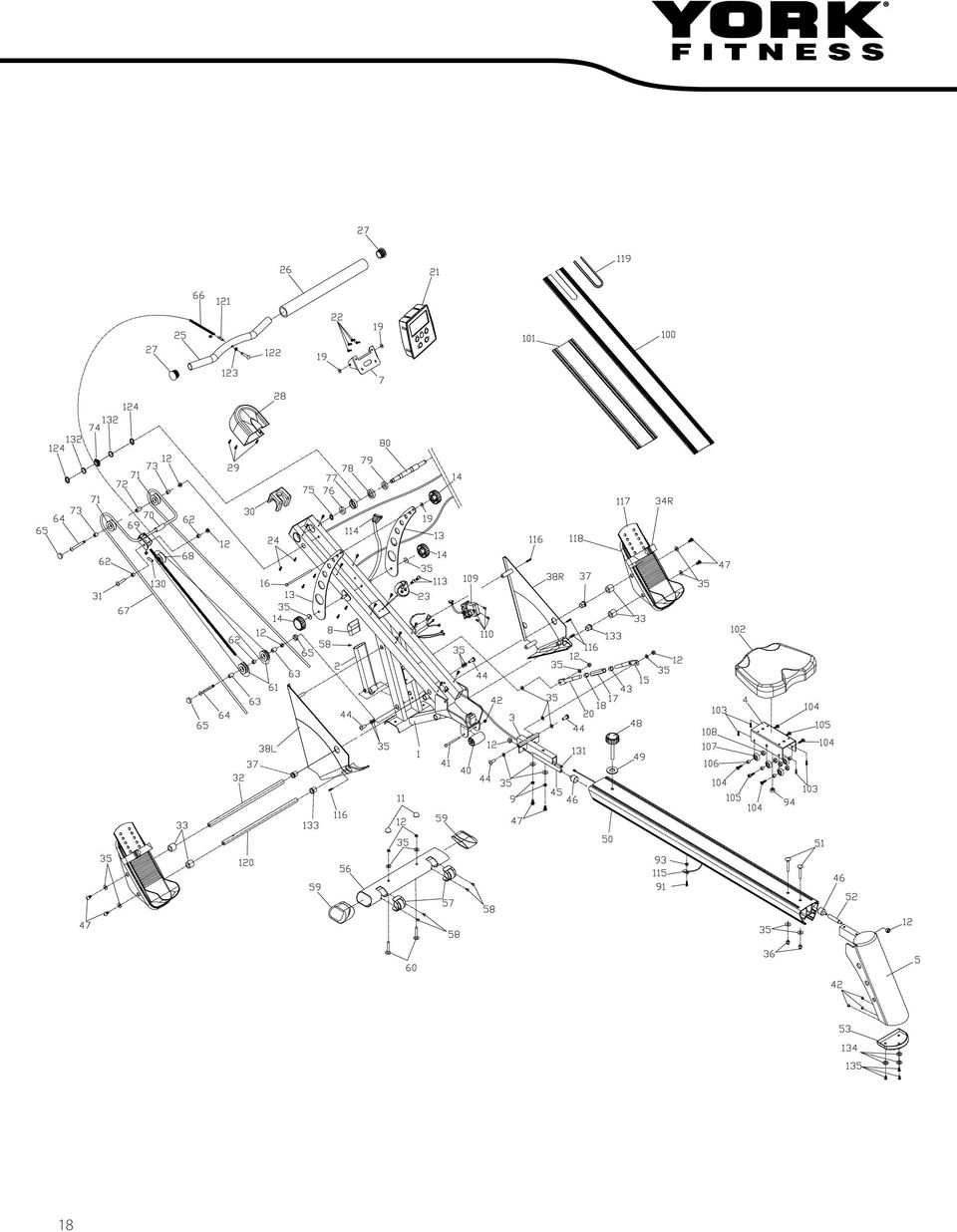

18 18 19

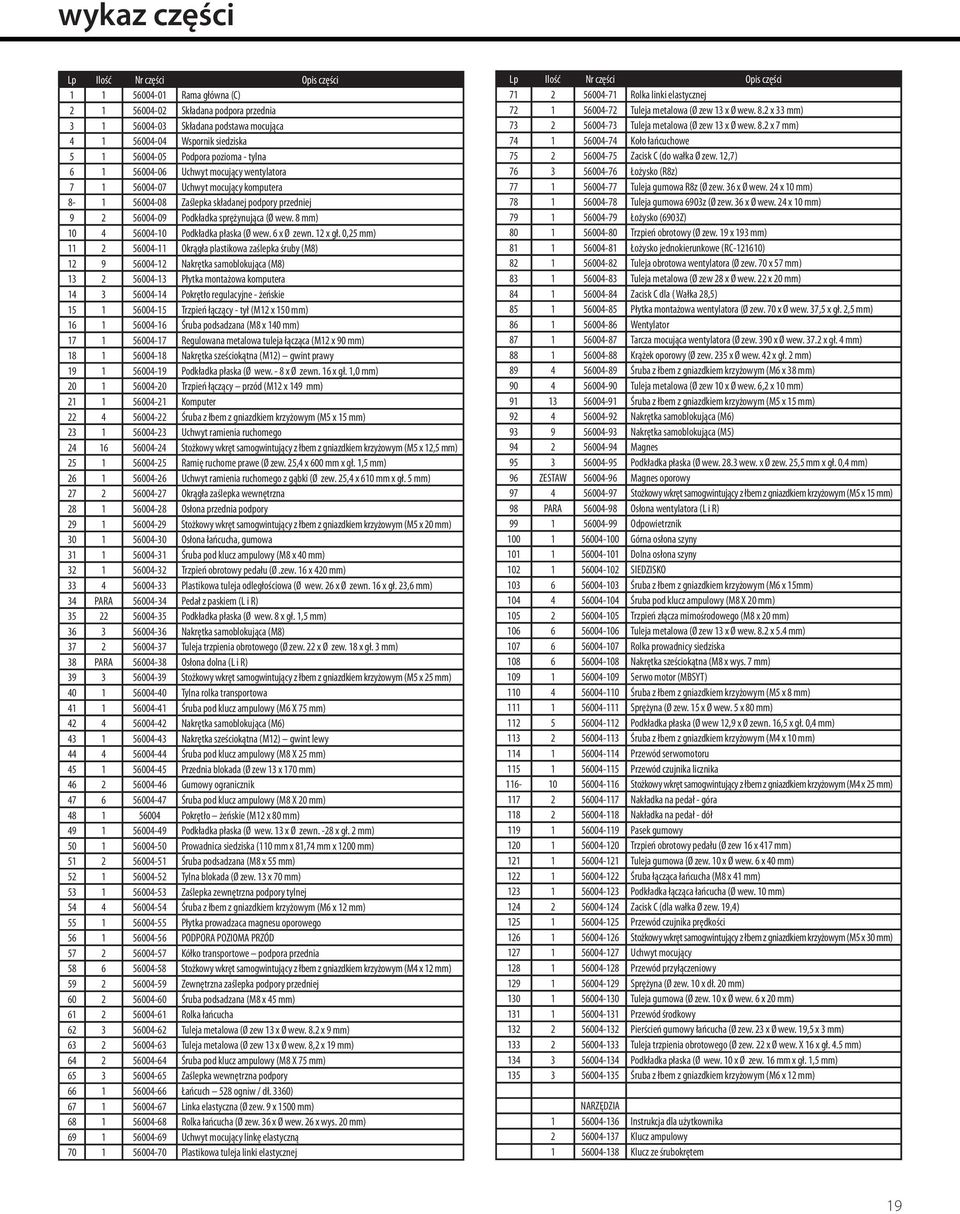

19 wykaz części Lp Ilość części Opis części Rama główna (C) Składana podpora przednia Składana podstawa mocująca Wspornik siedziska Podpora pozioma - tylna Uchwyt mocujący wentylatora Uchwyt mocujący komputera Zaślepka składanej podpory przedniej Podkładka sprężynująca (Ø wew. 8 mm) Podkładka płaska (Ø wew. 6 x Ø zewn. 12 x gł. 0,25 mm) Okrągła plastikowa zaślepka śruby (M8) Nakrętka samoblokująca (M8) Płytka montażowa komputera Pokrętło regulacyjne - żeńskie Trzpień łączący - tył (M12 x 150 mm) Śruba podsadzana (M8 x 140 mm) Regulowana metalowa tuleja łącząca (M12 x 90 mm) Nakrętka sześciokątna (M12) gwint prawy Podkładka płaska (Ø wew. - 8 x Ø zewn. 16 x gł. 1,0 mm) Trzpień łączący przód (M12 x 149 mm) Komputer Śruba z łbem z gniazdkiem krzyżowym (M5 x 15 mm) Uchwyt ramienia ruchomego Stożkowy wkręt samogwintujący z łbem z gniazdkiem krzyżowym (M5 x 12,5 mm) Ramię ruchome prawe (Ø zew. 25,4 x 600 mm x gł. 1,5 mm) Uchwyt ramienia ruchomego z gąbki (Ø zew. 25,4 x 610 mm x gł. 5 mm) Okrągła zaślepka wewnętrzna Osłona przednia podpory Stożkowy wkręt samogwintujący z łbem z gniazdkiem krzyżowym (M5 x 20 mm) Osłona łańcucha, gumowa Śruba pod klucz ampulowy (M8 x 40 mm) Trzpień obrotowy pedału (Ø.zew. 16 x 420 mm) Plastikowa tuleja odległościowa (Ø wew. 26 x Ø zewn. 16 x gł. 23,6 mm) 34 PARA Pedał z paskiem (L i R) Podkładka płaska (Ø wew. 8 x gł. 1,5 mm) Nakrętka samoblokująca (M8) Tuleja trzpienia obrotowego (Ø zew. 22 x Ø zew. 18 x gł. 3 mm) 38 PARA Osłona dolna (L i R) Stożkowy wkręt samogwintujący z łbem z gniazdkiem krzyżowym (M5 x 25 mm) Tylna rolka transportowa Śruba pod klucz ampulowy (M6 X 75 mm) Nakrętka samoblokująca (M6) Nakrętka sześciokątna (M12) gwint lewy Śruba pod klucz ampulowy (M8 X 25 mm) Przednia blokada (Ø zew 13 x 170 mm) Gumowy ogranicznik Śruba pod klucz ampulowy (M8 X 20 mm) Pokrętło żeńskie (M12 x 80 mm) Podkładka płaska (Ø wew. 13 x Ø zewn. -28 x gł. 2 mm) Prowadnica siedziska (110 mm x 81,74 mm x 1200 mm) Śruba podsadzana (M8 x 55 mm) Tylna blokada (Ø zew. 13 x 70 mm) Zaślepka zewnętrzna podpory tylnej Śruba z łbem z gniazdkiem krzyżowym (M6 x 12 mm) Płytka prowadzaca magnesu oporowego PODPORA POZIOMA PRZÓD Kółko transportowe podpora przednia Stożkowy wkręt samogwintujący z łbem z gniazdkiem krzyżowym (M4 x 12 mm) Zewnętrzna zaślepka podpory przedniej Śruba podsadzana (M8 x 45 mm) Rolka łańcucha Tuleja metalowa (Ø zew 13 x Ø wew. 8.2 x 9 mm) Tuleja metalowa (Ø zew 13 x Ø wew. 8,2 x 19 mm) Śruba pod klucz ampulowy (M8 X 75 mm) Zaślepka wewnętrzna podpory Łańcuch 528 ogniw / dł. 3360) Linka elastyczna (Ø zew. 9 x 1500 mm) Rolka łańcucha (Ø zew. 36 x Ø wew. 26 x wys. 20 mm) Uchwyt mocujący linkę elastyczną Plastikowa tuleja linki elastycznej Lp Ilość części Opis części Rolka linki elastycznej Tuleja metalowa (Ø zew 13 x Ø wew. 8.2 x 33 mm) Tuleja metalowa (Ø zew 13 x Ø wew. 8.2 x 7 mm) Koło łańcuchowe Zacisk C (do wałka Ø zew. 12,7) Łożysko (R8z) Tuleja gumowa R8z (Ø zew. 36 x Ø wew. 24 x 10 mm) Tuleja gumowa 6903z (Ø zew. 36 x Ø wew. 24 x 10 mm) Łożysko (6903Z) Trzpień obrotowy (Ø zew. 19 x 193 mm) Łożysko jednokierunkowe (RC ) Tuleja obrotowa wentylatora (Ø zew. 70 x 57 mm) Tuleja metalowa (Ø zew 28 x Ø wew. 22 x 20 mm) Zacisk C dla ( Wałka 28,5) Płytka montażowa wentylatora (Ø zew. 70 x Ø wew. 37,5 x gł. 2,5 mm) Wentylator Tarcza mocująca wentylatora (Ø zew. 390 x Ø wew x gł. 4 mm) Krążek oporowy (Ø zew. 235 x Ø wew. 42 x gł. 2 mm) Śruba z łbem z gniazdkiem krzyżowym (M6 x 38 mm) Tuleja metalowa (Ø zew 10 x Ø wew. 6,2 x 10 mm) Śruba z łbem z gniazdkiem krzyżowym (M5 x 15 mm) Nakrętka samoblokująca (M6) Nakrętka samoblokująca (M5) Magnes Podkładka płaska (Ø wew wew. x Ø zew. 25,5 mm x gł. 0,4 mm) 96 ZESTAW Magnes oporowy Stożkowy wkręt samogwintujący z łbem z gniazdkiem krzyżowym (M5 x 15 mm) 98 PARA Osłona wentylatora (L i R) Odpowietrznik Górna osłona szyny Dolna osłona szyny SIEDZISKO Śruba z łbem z gniazdkiem krzyżowym (M6 x 15mm) Śruba pod klucz ampulowy (M8 X 20 mm) Trzpień złącza mimośrodowego (M8 x 20 mm) Tuleja metalowa (Ø zew 13 x Ø wew. 8.2 x 5.4 mm) Rolka prowadnicy siedziska Nakrętka sześciokątna (M8 x wys. 7 mm) Serwo motor (MBSYT) Śruba z łbem z gniazdkiem krzyżowym (M5 x 8 mm) Sprężyna (Ø zew. 15 x Ø wew. 5 x 80 mm) Podkładka płaska (Ø wew 12,9 x Ø zewn. 16,5 x gł. 0,4 mm) Śruba z łbem z gniazdkiem krzyżowym (M4 x 10 mm) Przewód serwomotoru Przewód czujnika licznika Stożkowy wkręt samogwintujący z łbem z gniazdkiem krzyżowym (M4 x 25 mm) Nakładka na pedał - góra Nakładka na pedał - dół Pasek gumowy Trzpień obrotowy pedału (Ø zew 16 x 417 mm) Tuleja gumowa (Ø zew. 10 x Ø wew. 6 x 40 mm) Śruba łącząca łańcucha (M8 x 41 mm) Podkładka łącząca łańcucha (Ø wew. 10 mm) Zacisk C (dla wałka Ø zew. 19,4) Przewód czujnika prędkości Stożkowy wkręt samogwintujący z łbem z gniazdkiem krzyżowym (M5 x 30 mm) Uchwyt mocujący Przewód przyłączeniowy Sprężyna (Ø zew. 10 x dł. 20 mm) Tuleja gumowa (Ø zew. 10 x Ø wew. 6 x 20 mm) Przewód środkowy Pierścień gumowy łańcucha (Ø zew. 23 x Ø wew. 19,5 x 3 mm) Tuleja trzpienia obrotowego (Ø zew. 22 x Ø wew. X 16 x gł. 4.5 mm) Podkładka płaska (Ø wew. 10 x Ø zew. 16 mm x gł. 1,5 mm) Śruba z łbem z gniazdkiem krzyżowym (M6 x 12 mm) NARZĘDZIA Instrukcja dla użytkownika Klucz ampulowy Klucz ze śrubokrętem 19

20 DZIAŁ OBSŁUGI KLIENTA, DYSTRYBUCJA I SERWIS W POLSCE: Towarzystwo Handlowe MATMARCO Sp. z o.o Warszawa ul. Wał Miedzeszyński 168 tel.: fax: biuro@matmarco.pl
