PAKOWARKA PRÓŻNIOWA BREEZE DIABLO CLIMA - GHIBLI

Transkrypt

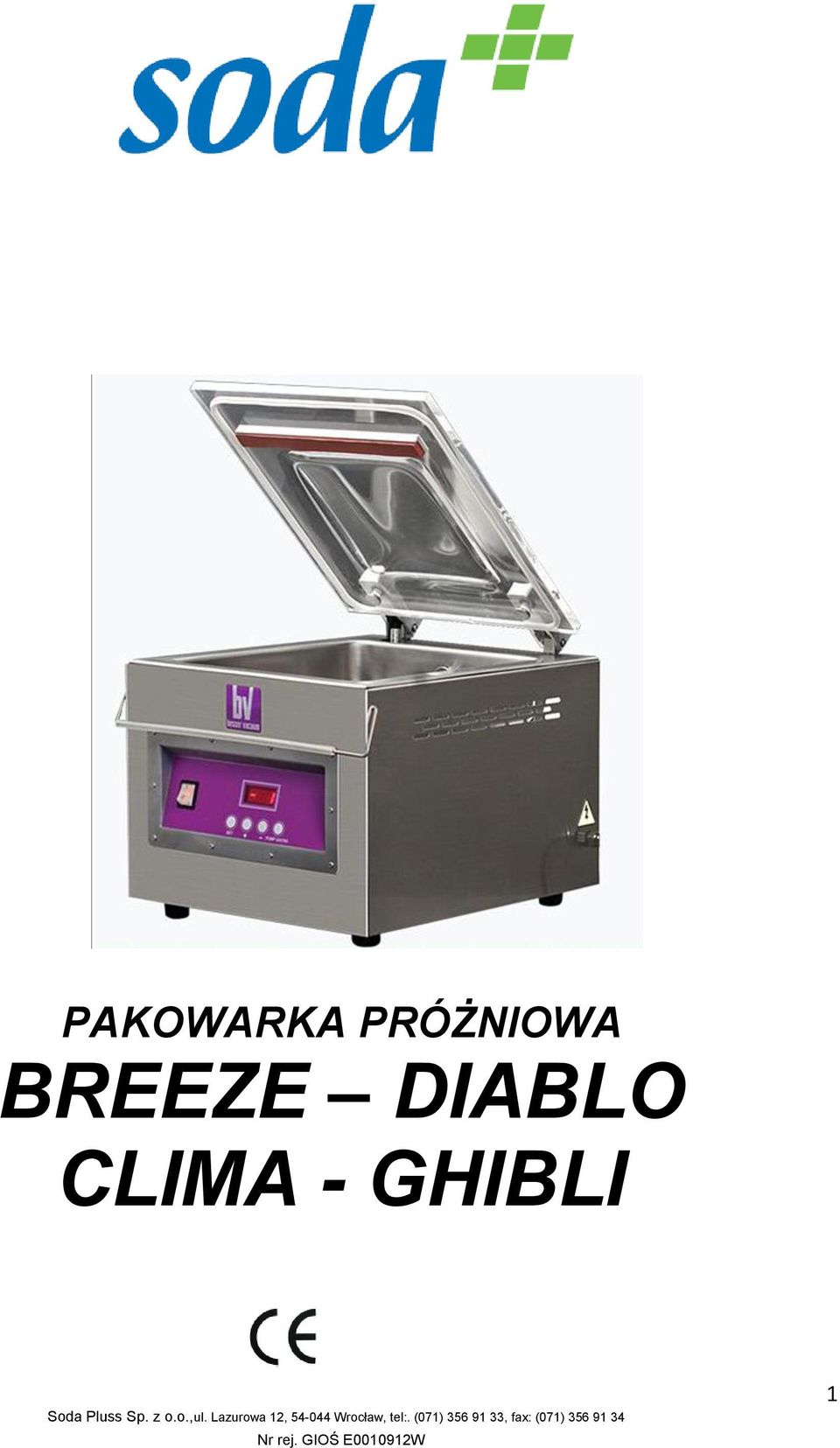

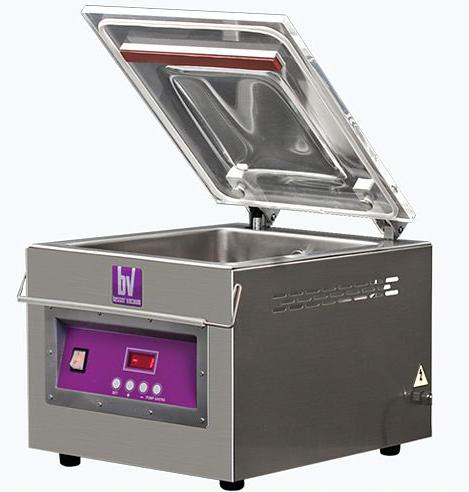

1 PAKOWARKA PRÓŻNIOWA BREEZE DIABLO CLIMA - GHIBLI 1

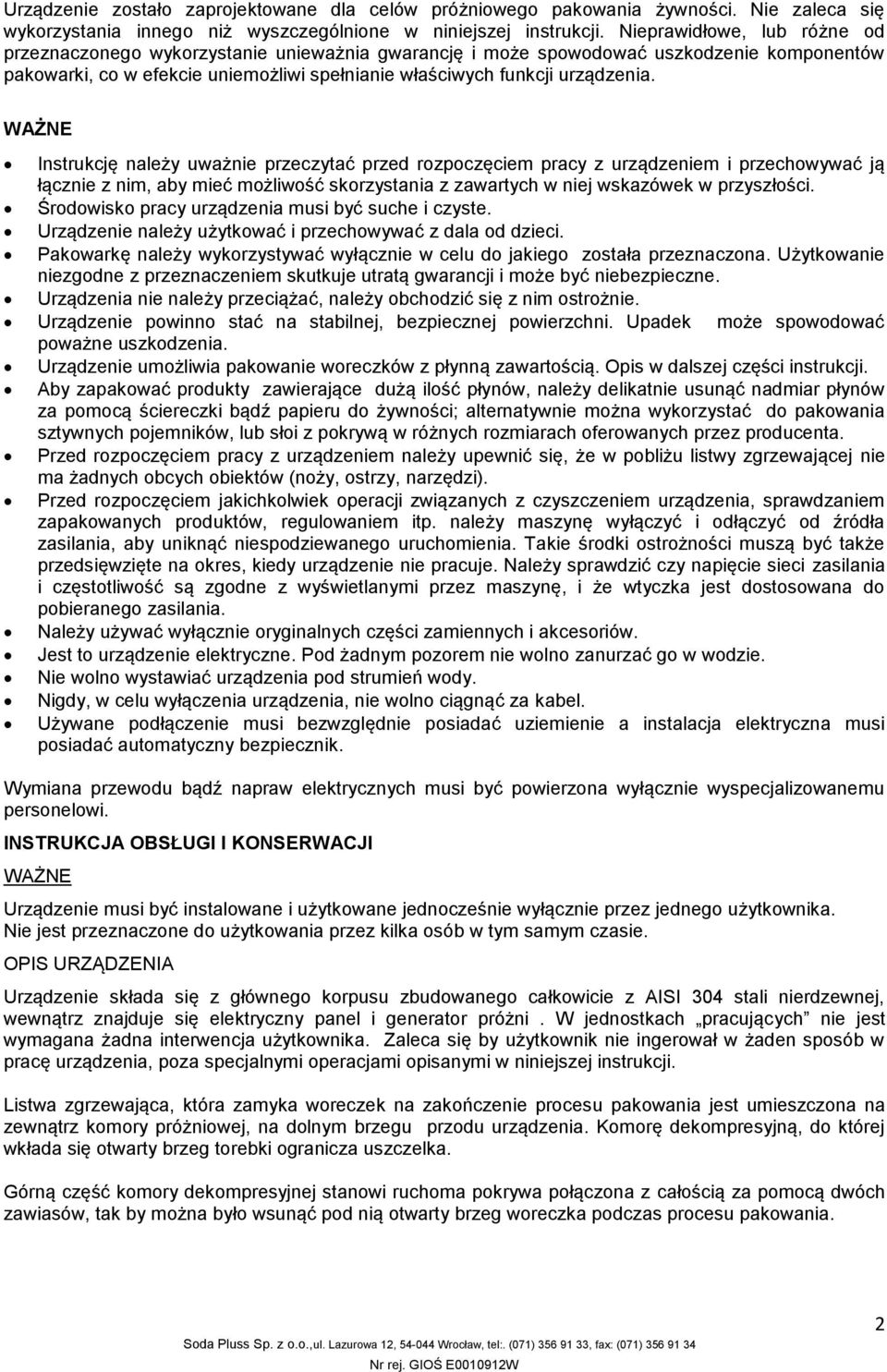

2 Urządzenie zostało zaprojektowane dla celów próżniowego pakowania żywności. Nie zaleca się wykorzystania innego niż wyszczególnione w niniejszej instrukcji. Nieprawidłowe, lub różne od przeznaczonego wykorzystanie unieważnia gwarancję i może spowodować uszkodzenie komponentów pakowarki, co w efekcie uniemożliwi spełnianie właściwych funkcji urządzenia. WAŻNE Instrukcję należy uważnie przeczytać przed rozpoczęciem pracy z urządzeniem i przechowywać ją łącznie z nim, aby mieć możliwość skorzystania z zawartych w niej wskazówek w przyszłości. Środowisko pracy urządzenia musi być suche i czyste. Urządzenie należy użytkować i przechowywać z dala od dzieci. Pakowarkę należy wykorzystywać wyłącznie w celu do jakiego została przeznaczona. Użytkowanie niezgodne z przeznaczeniem skutkuje utratą gwarancji i może być niebezpieczne. Urządzenia nie należy przeciążać, należy obchodzić się z nim ostrożnie. Urządzenie powinno stać na stabilnej, bezpiecznej powierzchni. Upadek może spowodować poważne uszkodzenia. Urządzenie umożliwia pakowanie woreczków z płynną zawartością. Opis w dalszej części instrukcji. Aby zapakować produkty zawierające dużą ilość płynów, należy delikatnie usunąć nadmiar płynów za pomocą ściereczki bądź papieru do żywności; alternatywnie można wykorzystać do pakowania sztywnych pojemników, lub słoi z pokrywą w różnych rozmiarach oferowanych przez producenta. Przed rozpoczęciem pracy z urządzeniem należy upewnić się, że w pobliżu listwy zgrzewającej nie ma żadnych obcych obiektów (noży, ostrzy, narzędzi). Przed rozpoczęciem jakichkolwiek operacji związanych z czyszczeniem urządzenia, sprawdzaniem zapakowanych produktów, regulowaniem itp. należy maszynę wyłączyć i odłączyć od źródła zasilania, aby uniknąć niespodziewanego uruchomienia. Takie środki ostrożności muszą być także przedsięwzięte na okres, kiedy urządzenie nie pracuje. Należy sprawdzić czy napięcie sieci zasilania i częstotliwość są zgodne z wyświetlanymi przez maszynę, i że wtyczka jest dostosowana do pobieranego zasilania. Należy używać wyłącznie oryginalnych części zamiennych i akcesoriów. Jest to urządzenie elektryczne. Pod żadnym pozorem nie wolno zanurzać go w wodzie. Nie wolno wystawiać urządzenia pod strumień wody. Nigdy, w celu wyłączenia urządzenia, nie wolno ciągnąć za kabel. Używane podłączenie musi bezwzględnie posiadać uziemienie a instalacja elektryczna musi posiadać automatyczny bezpiecznik. Wymiana przewodu bądź napraw elektrycznych musi być powierzona wyłącznie wyspecjalizowanemu personelowi. INSTRUKCJA OBSŁUGI I KONSERWACJI WAŻNE Urządzenie musi być instalowane i użytkowane jednocześnie wyłącznie przez jednego użytkownika. Nie jest przeznaczone do użytkowania przez kilka osób w tym samym czasie. OPIS URZĄDZENIA Urządzenie składa się z głównego korpusu zbudowanego całkowicie z AISI 304 stali nierdzewnej, wewnątrz znajduje się elektryczny panel i generator próżni. W jednostkach pracujących nie jest wymagana żadna interwencja użytkownika. Zaleca się by użytkownik nie ingerował w żaden sposób w pracę urządzenia, poza specjalnymi operacjami opisanymi w niniejszej instrukcji. Listwa zgrzewająca, która zamyka woreczek na zakończenie procesu pakowania jest umieszczona na zewnątrz komory próżniowej, na dolnym brzegu przodu urządzenia. Komorę dekompresyjną, do której wkłada się otwarty brzeg torebki ogranicza uszczelka. Górną część komory dekompresyjnej stanowi ruchoma pokrywa połączona z całością za pomocą dwóch zawiasów, tak by można było wsunąć pod nią otwarty brzeg woreczka podczas procesu pakowania. 2

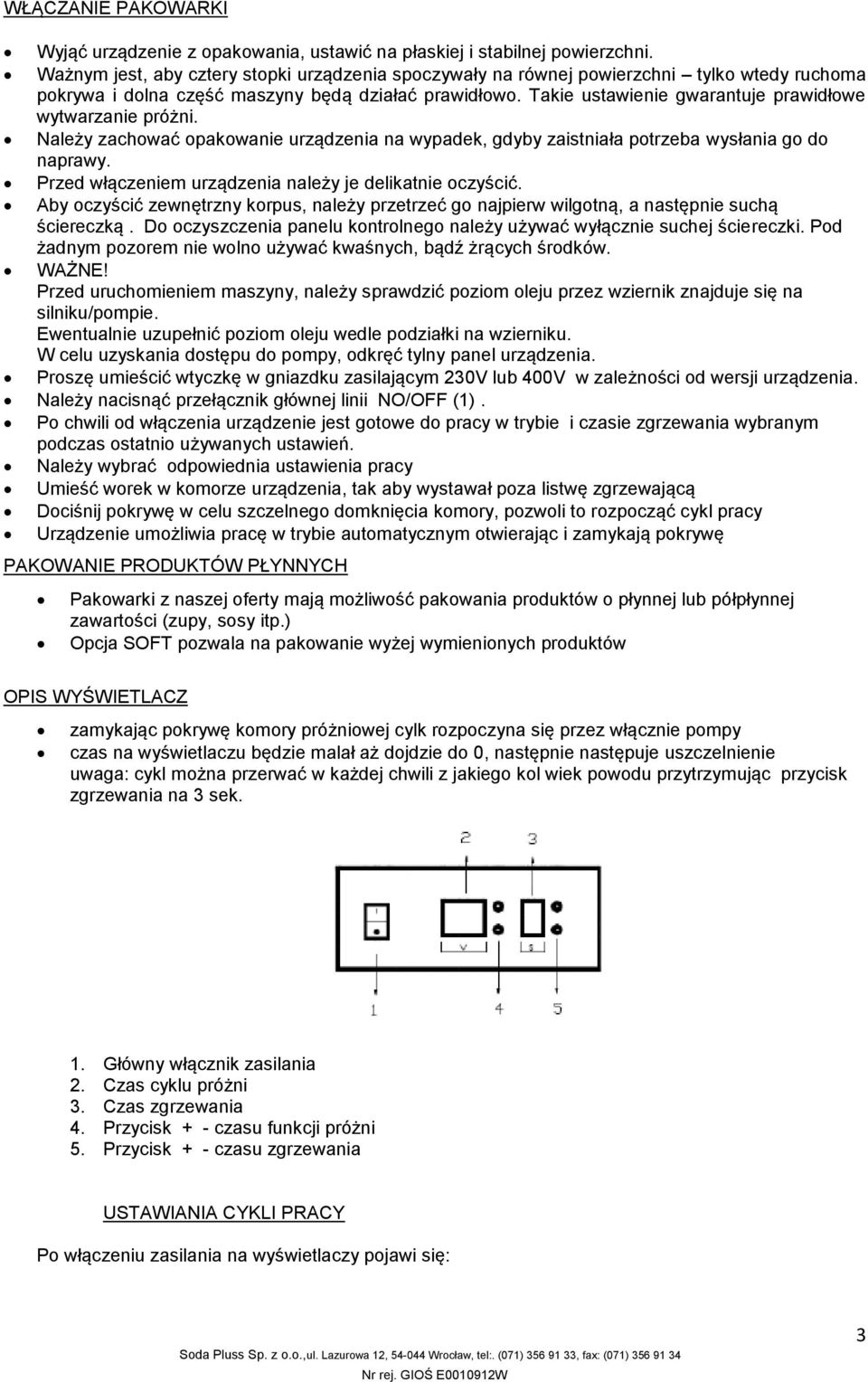

3 WŁĄCZANIE PAKOWARKI Wyjąć urządzenie z opakowania, ustawić na płaskiej i stabilnej powierzchni. Ważnym jest, aby cztery stopki urządzenia spoczywały na równej powierzchni tylko wtedy ruchoma pokrywa i dolna część maszyny będą działać prawidłowo. Takie ustawienie gwarantuje prawidłowe wytwarzanie próżni. Należy zachować opakowanie urządzenia na wypadek, gdyby zaistniała potrzeba wysłania go do naprawy. Przed włączeniem urządzenia należy je delikatnie oczyścić. Aby oczyścić zewnętrzny korpus, należy przetrzeć go najpierw wilgotną, a następnie suchą ściereczką. Do oczyszczenia panelu kontrolnego należy używać wyłącznie suchej ściereczki. Pod żadnym pozorem nie wolno używać kwaśnych, bądź żrących środków. WAŻNE! Przed uruchomieniem maszyny, należy sprawdzić poziom oleju przez wziernik znajduje się na silniku/pompie. Ewentualnie uzupełnić poziom oleju wedle podziałki na wzierniku. W celu uzyskania dostępu do pompy, odkręć tylny panel urządzenia. Proszę umieścić wtyczkę w gniazdku zasilającym 230V lub 400V w zależności od wersji urządzenia. Należy nacisnąć przełącznik głównej linii NO/OFF (1). Po chwili od włączenia urządzenie jest gotowe do pracy w trybie i czasie zgrzewania wybranym podczas ostatnio używanych ustawień. Należy wybrać odpowiednia ustawienia pracy Umieść worek w komorze urządzenia, tak aby wystawał poza listwę zgrzewającą Dociśnij pokrywę w celu szczelnego domknięcia komory, pozwoli to rozpocząć cykl pracy Urządzenie umożliwia pracę w trybie automatycznym otwierając i zamykają pokrywę PAKOWANIE PRODUKTÓW PŁYNNYCH Pakowarki z naszej oferty mają możliwość pakowania produktów o płynnej lub półpłynnej zawartości (zupy, sosy itp.) Opcja SOFT pozwala na pakowanie wyżej wymienionych produktów OPIS WYŚWIETLACZ zamykając pokrywę komory próżniowej cylk rozpoczyna się przez włącznie pompy czas na wyświetlaczu będzie malał aż dojdzie do 0, następnie następuje uszczelnienie uwaga: cykl można przerwać w każdej chwili z jakiego kol wiek powodu przytrzymując przycisk zgrzewania na 3 sek. 1. Główny włącznik zasilania 2. Czas cyklu próżni 3. Czas zgrzewania 4. Przycisk + - czasu funkcji próżni 5. Przycisk + - czasu zgrzewania USTAWIANIA CYKLI PRACY Po włączeniu zasilania na wyświetlaczy pojawi się: 3

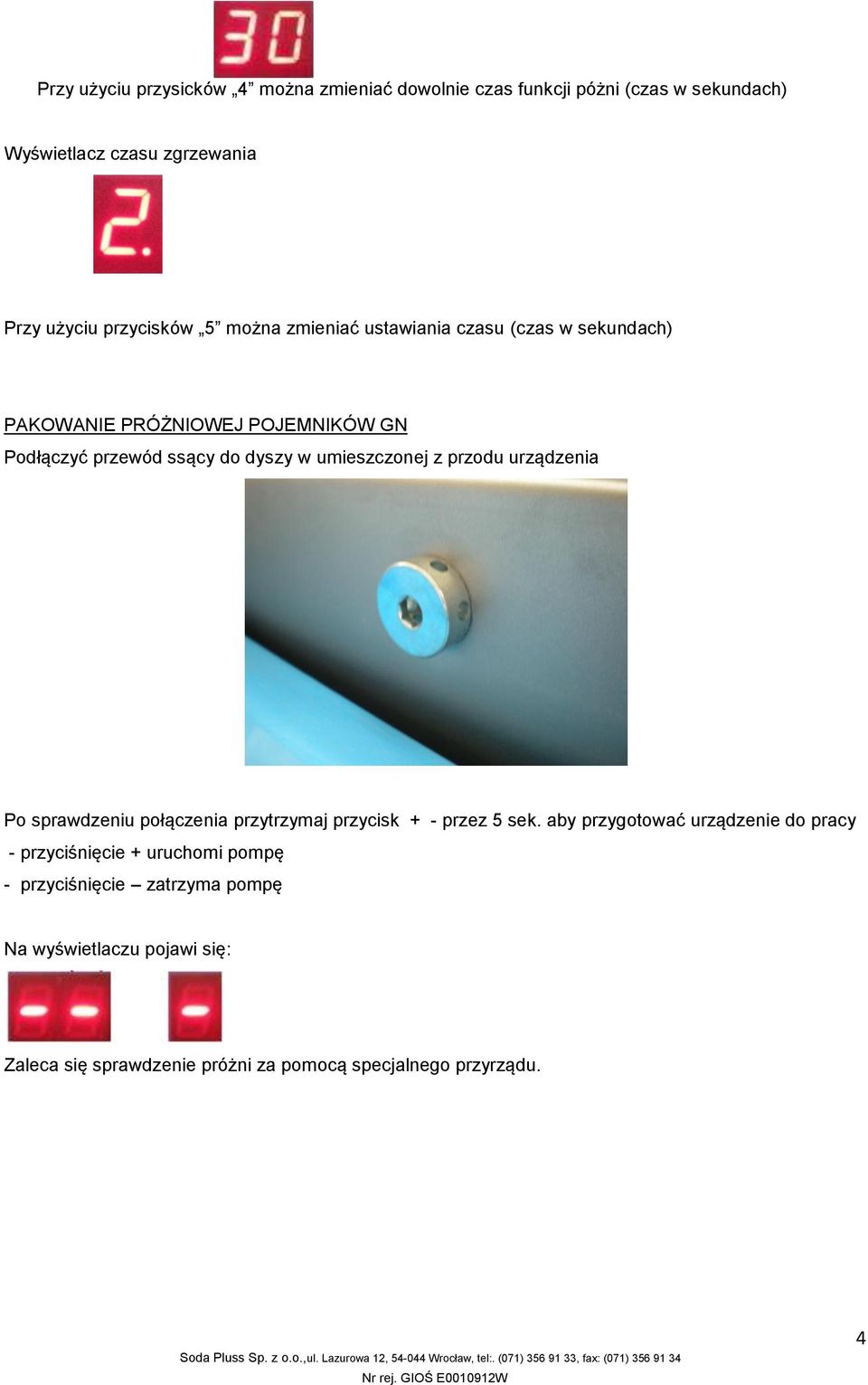

4 Przy użyciu przysicków 4 można zmieniać dowolnie czas funkcji póżni (czas w sekundach) Wyświetlacz czasu zgrzewania Przy użyciu przycisków 5 można zmieniać ustawiania czasu (czas w sekundach) PAKOWANIE PRÓŻNIOWEJ POJEMNIKÓW GN Podłączyć przewód ssący do dyszy w umieszczonej z przodu urządzenia Po sprawdzeniu połączenia przytrzymaj przycisk + - przez 5 sek. aby przygotować urządzenie do pracy - przyciśnięcie + uruchomi pompę - przyciśnięcie zatrzyma pompę Na wyświetlaczu pojawi się: Zaleca się sprawdzenie próżni za pomocą specjalnego przyrządu. 4

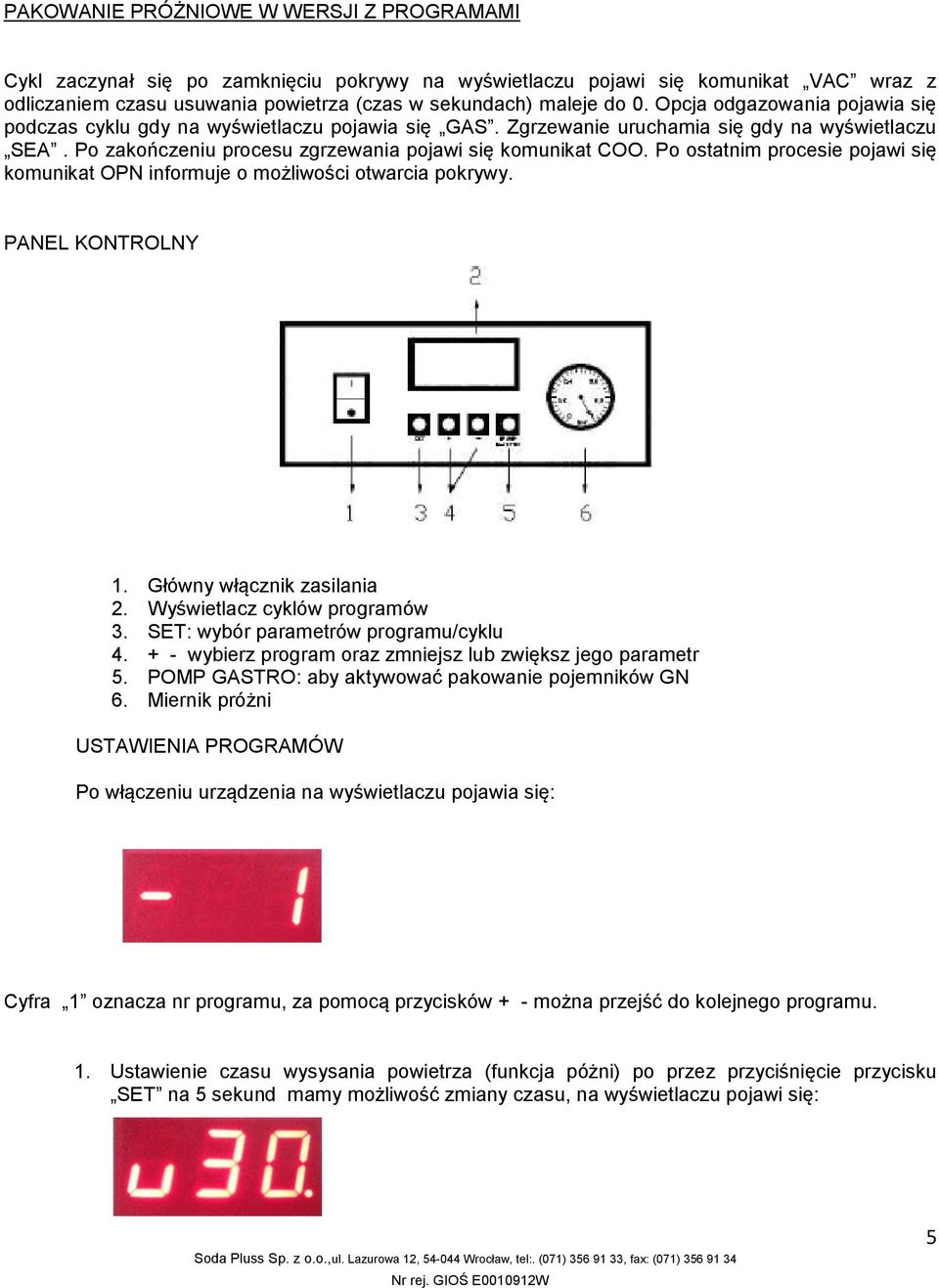

5 PAKOWANIE PRÓŻNIOWE W WERSJI Z PROGRAMAMI Cykl zaczynał się po zamknięciu pokrywy na wyświetlaczu pojawi się komunikat VAC wraz z odliczaniem czasu usuwania powietrza (czas w sekundach) maleje do 0. Opcja odgazowania pojawia się podczas cyklu gdy na wyświetlaczu pojawia się GAS. Zgrzewanie uruchamia się gdy na wyświetlaczu SEA. Po zakończeniu procesu zgrzewania pojawi się komunikat COO. Po ostatnim procesie pojawi się komunikat OPN informuje o możliwości otwarcia pokrywy. PANEL KONTROLNY 1. Główny włącznik zasilania 2. Wyświetlacz cyklów programów 3. SET: wybór parametrów programu/cyklu wybierz program oraz zmniejsz lub zwiększ jego parametr 5. POMP GASTRO: aby aktywować pakowanie pojemników GN 6. Miernik próżni USTAWIENIA PROGRAMÓW Po włączeniu urządzenia na wyświetlaczu pojawia się: Cyfra 1 oznacza nr programu, za pomocą przycisków + - można przejść do kolejnego programu. 1. Ustawienie czasu wysysania powietrza (funkcja póżni) po przez przyciśnięcie przycisku SET na 5 sekund mamy możliwość zmiany czasu, na wyświetlaczu pojawi się: 5

6 Zmiany czasu dokonujemy za pomocą przycisków + - zwiększając lub zmniejszając czas, następnie zatwierdzamy przyciskając przycisk SET i możemy przejść do kolejnej funkcji. 2. Ustawienie czas zgrzewania Ponownie przyciskamy przycisk SET Za pomocą przycisków + - dokonujemy zmiany tego parametru i zatwierdzamy przyciskając przycisk SET. PAKOWANIE POJEMNIKÓW GN Podłączyć przewód ssący do dyszy w umieszczonej z przodu urządzenia Po sprawdzeniu połączenia przytrzymaj PUMP GASTRO uruchomi się cykl zasysania powietrza. Po osiągnięciu wybranego poziomu próżni naciśnij ponownie PUMP GASTRO. Podczas tego procesu na wyświetlaczu pojawi się VGA. ŚRODKI OSTROŻNOŚCI I KONSERWACJA POMPA W okresie zimowym lub przy niskich temperaturach zaleca się wstępnie rozgrzać pompę przed przystąpieniem do pracy aby rozgrzać olej. W tym celu należy podnieść pokrywę urządzenia i przez 3 sekundy przytrzymać przycisk PUMP GASTRO, niech pompa pracuje przez 15 do 20 sek. Następnie ponownie wciśnij przycisk, aby zatrzymać pompę. CYKL CZYSZENIA POMPY W celu uruchomienia tego cyklu należy wcisnąć przycisk PUMP GASTRO i docisnąć pokrywę komory, na wyświetlaczu pojawi się pomp cleaning. Podczas tego cyklu trwającego ok. 10 min pompa będzie pracować z przerwami. UWAGA: Proces czyszczenia można przerwać w dowolnym momencie wciskając SET. 6

7 OSTRZEŻENIA DLA CYLKU CZYSZCZENIA POMPY Co cykli na wyświetlaczu pojawi się OIL zamiast numeru programu. Należy wykonać powyższą czynność (CYKL CZYSZCZENIA POMPY), aby pompa w dalszym ciągu pracowała bez zarzutu. W przypadku pakowania produktów np. mąki zaleca się wykonanie czyszczenia pompy raz w miesiącu, w innych przypadkach ran za 6 miesięcy. CZYSZCZENIE I KONSERWACJA KOMORY WEWNĘTRZNEJ Utrzymanie czystości komory jest możliwe poprzez systematycznie czyszczenie komory, listwy zgrzewającej oraz uszczelki. Raz na 15 dni zaleca się czyszczenie alkoholem. Listwa zgrzewająca Uszczelka pokrywy 7

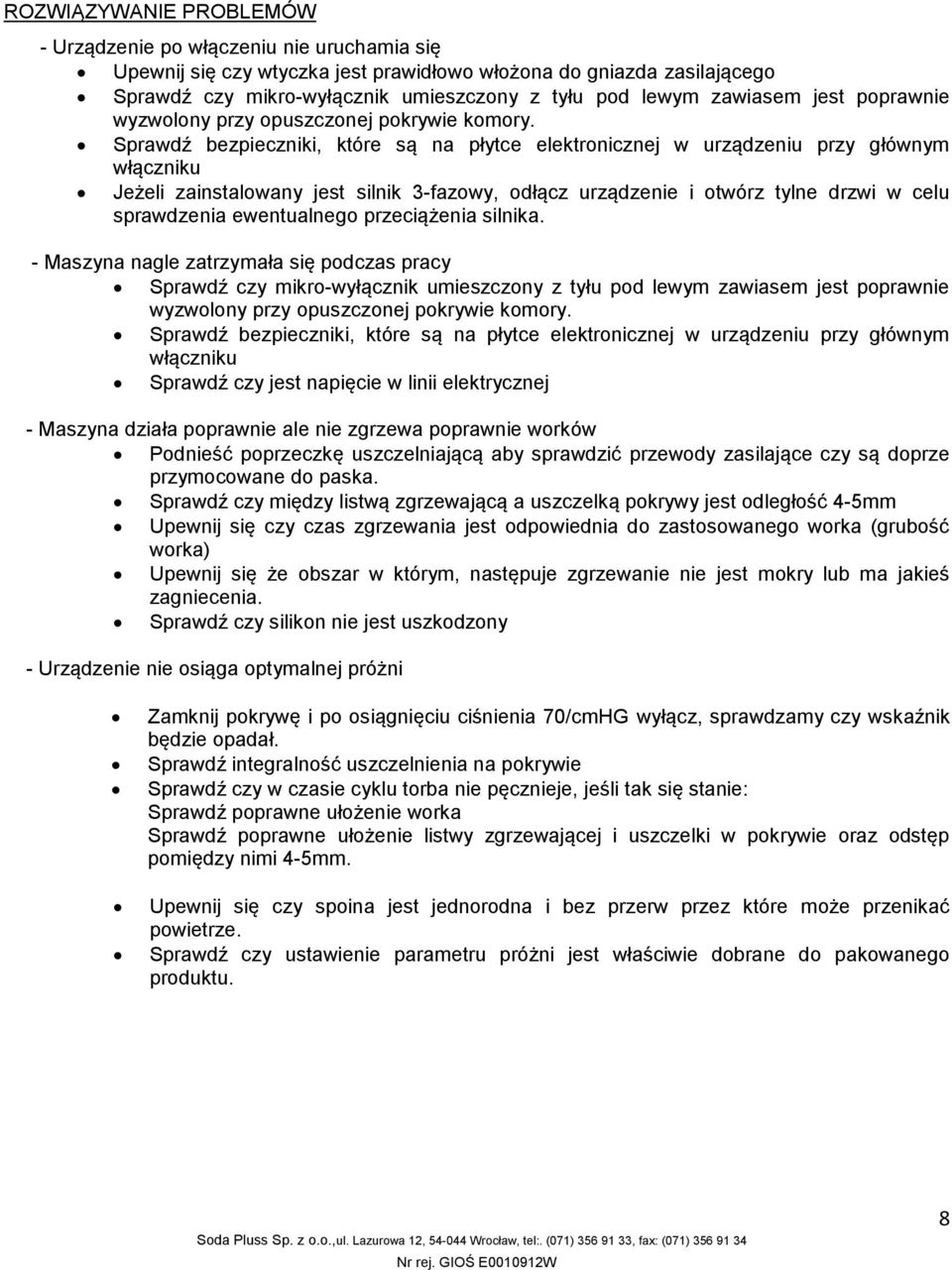

8 ROZWIĄZYWANIE PROBLEMÓW - Urządzenie po włączeniu nie uruchamia się Upewnij się czy wtyczka jest prawidłowo włożona do gniazda zasilającego Sprawdź czy mikro-wyłącznik umieszczony z tyłu pod lewym zawiasem jest poprawnie wyzwolony przy opuszczonej pokrywie komory. Sprawdź bezpieczniki, które są na płytce elektronicznej w urządzeniu przy głównym włączniku Jeżeli zainstalowany jest silnik 3-fazowy, odłącz urządzenie i otwórz tylne drzwi w celu sprawdzenia ewentualnego przeciążenia silnika. - Maszyna nagle zatrzymała się podczas pracy Sprawdź czy mikro-wyłącznik umieszczony z tyłu pod lewym zawiasem jest poprawnie wyzwolony przy opuszczonej pokrywie komory. Sprawdź bezpieczniki, które są na płytce elektronicznej w urządzeniu przy głównym włączniku Sprawdź czy jest napięcie w linii elektrycznej - Maszyna działa poprawnie ale nie zgrzewa poprawnie worków Podnieść poprzeczkę uszczelniającą aby sprawdzić przewody zasilające czy są doprze przymocowane do paska. Sprawdź czy między listwą zgrzewającą a uszczelką pokrywy jest odległość 4-5mm Upewnij się czy czas zgrzewania jest odpowiednia do zastosowanego worka (grubość worka) Upewnij się że obszar w którym, następuje zgrzewanie nie jest mokry lub ma jakieś zagniecenia. Sprawdź czy silikon nie jest uszkodzony - Urządzenie nie osiąga optymalnej próżni Zamknij pokrywę i po osiągnięciu ciśnienia 70/cmHG wyłącz, sprawdzamy czy wskaźnik będzie opadał. Sprawdź integralność uszczelnienia na pokrywie Sprawdź czy w czasie cyklu torba nie pęcznieje, jeśli tak się stanie: Sprawdź poprawne ułożenie worka Sprawdź poprawne ułożenie listwy zgrzewającej i uszczelki w pokrywie oraz odstęp pomiędzy nimi 4-5mm. Upewnij się czy spoina jest jednorodna i bez przerw przez które może przenikać powietrze. Sprawdź czy ustawienie parametru próżni jest właściwie dobrane do pakowanego produktu. 8

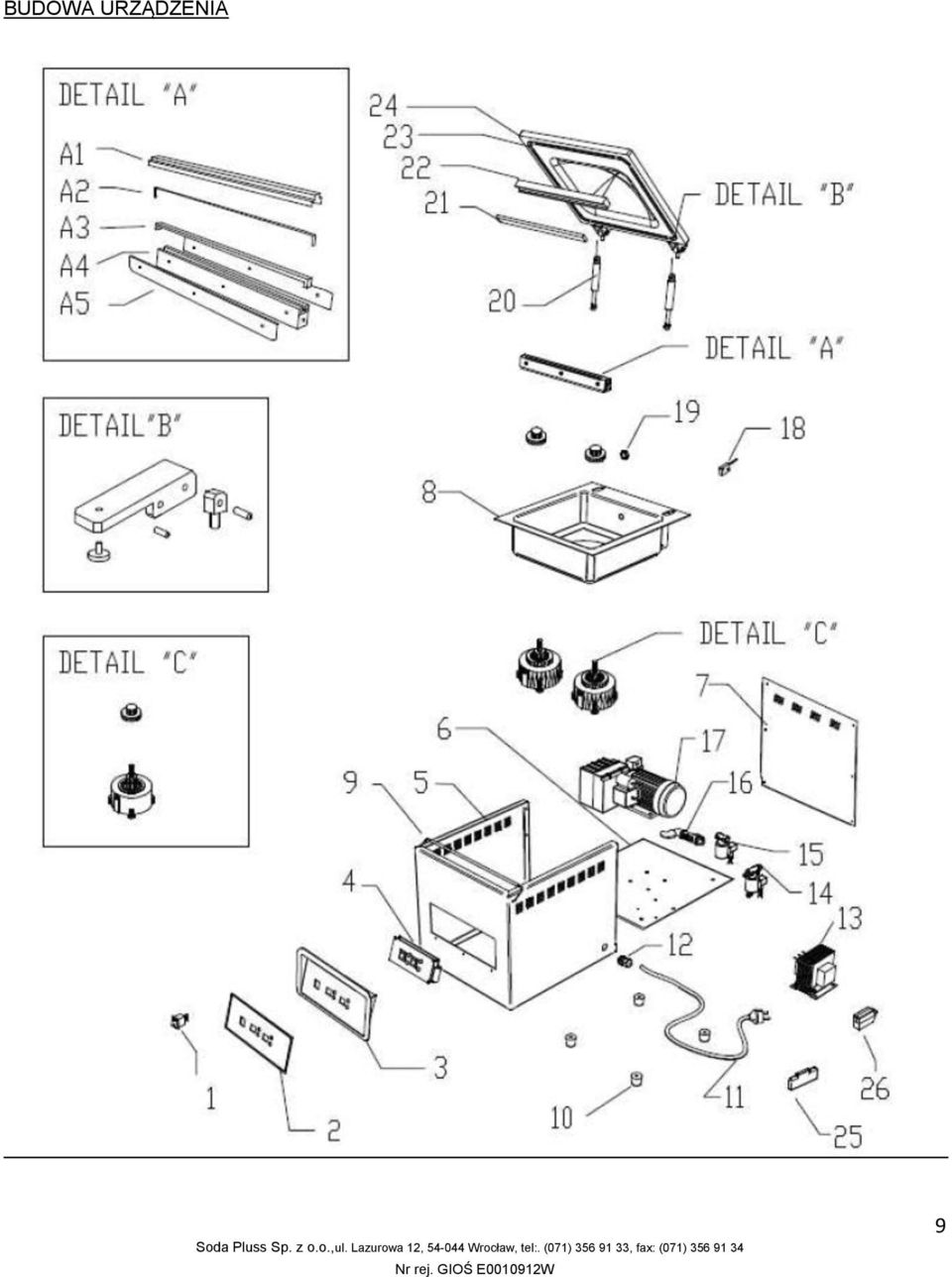

9 BUDOWA URZĄDZENIA 9

10 10

11 11

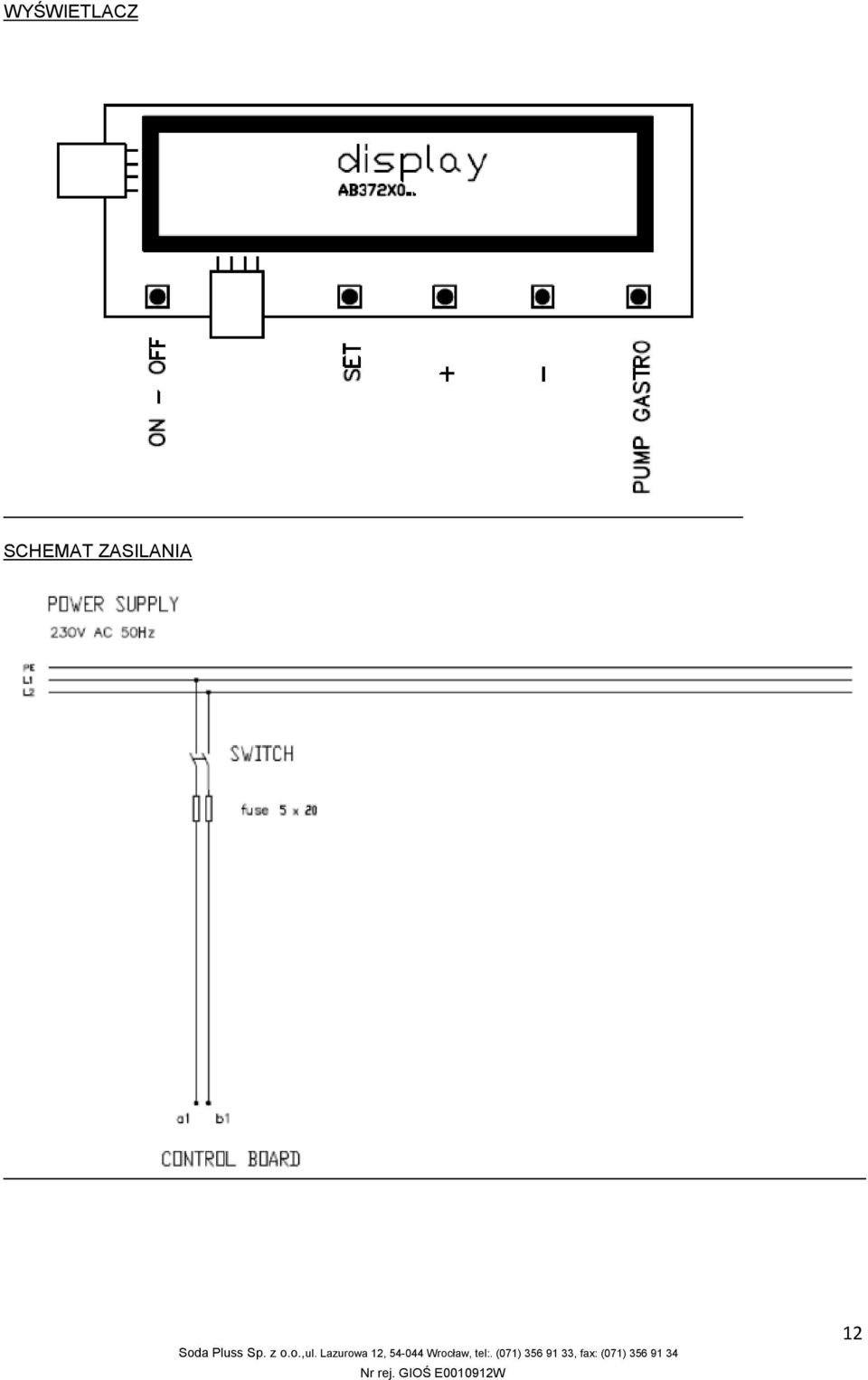

12 WYŚWIETLACZ SCHEMAT ZASILANIA 12
