M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

Transkrypt

1 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu Typy komputerów Energy Star: 10SF, 10SG, 10SH, 10TM, 10U0 i 10U1

2 Informacja: Przed wykorzystaniem informacji zawartych w niniejszym dokumencie i użyciem produktu, którego one dotyczą, należy uważnie przeczytać Podręcznik z ważnymi informacjami o produkcie oraz Dodatek A Uwagi na stronie 73. Wydanie pierwsze (czerwiec 2018) Copyright Lenovo KLAUZULA OGRANICZONYCH PRAW: Jeżeli dane lub oprogramowanie komputerowe dostarczane są zgodnie z umową General Services Administration (GSA), ich użytkowanie, reprodukcja lub ujawnianie podlega ograniczeniom określonym w umowie nr GS-35F

3 Spis treści Rozdział 1. Informacje ogólne Widok z przodu Widok z tyłu Płyta główna Etykieta typu i modelu komputera Rozdział 2. Specyfikacje Rozdział 3. Zabezpieczenia komputera Włączanie lub wyłączanie blokady elektronicznej Blokowanie pokrywy komputera Podłączanie linki zabezpieczającej typu Kensington Podłączanie linki zabezpieczającej Rozdział 4. Wymiana sprzętu Przed wymianą sprzętu Podstawowe informacje o jednostkach FRU (w tym jednostkach CRU) Lokalizowane jednostek FRU (w tym jednostek CRU) Wymiana kabla zasilającego Usuwanie pokrywy komputera Wymiana przedniej obejmy Podnoszenie i opuszczanie zespołu wnęki napędu Wymiana uchwytu komputera Wymiana napędu optycznego Wymiana przycisku zasilania Wymiana czytnika kart Wymiana przedniego wspornika opcji we/wy.. 28 Wymiana wentylatora przedniego Wymiana podświetlanej czerwonej kropki Wymiana czujnika termicznego Wymiana głośnika wewnętrznego Wymiana dysku Wymiana modułu pamięci Wymiana baterii pastylkowej Wymiana karty PCI Express Wymiana dysku M Wymiana wspornika dysku M Wymiana karty Wi-Fi Wymiana anten Wi-Fi Wymiana zespołu radiatora i wentylatora Wymiana zespołu zasilacza Wymiana mikroprocesora Wymiana blokady elektronicznej Wymiana czujnika otwarcia obudowy Wymiana wentylatora tylnego Wymiana płyty głównej Kończenie wymiany części Dodatek A. Uwagi Dodatek B. Znaki towarowe Copyright Lenovo 2018 i

4 ii M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

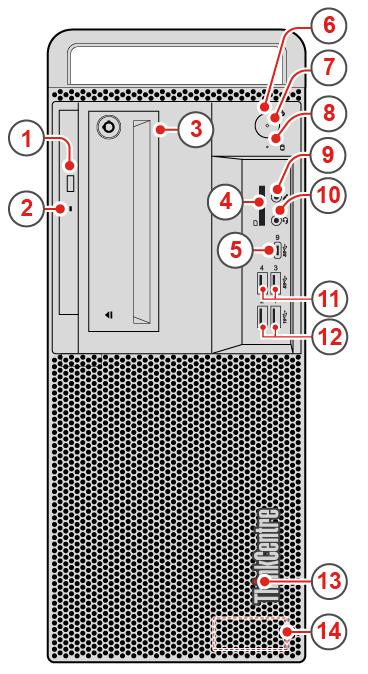

5 Rozdział 1. Informacje ogólne Ten rozdział zawiera podstawowe informacje ułatwiające zapoznanie się z komputerem. Widok z przodu Informacja: Twój model komputera może wyglądać nieco inaczej niż na ilustracji. Rysunek 1. Widok z przodu 1 Przycisk wysuwania/zamykania napędu optycznego (opcjonalny) 2 Wskaźnik stanu napędu optycznego (opcjonalny) 3 Obudowa pamięci masowej z dostępem od przodu 4 Gniazdo czytnika kart (opcjonalne) 5 Złącze USB 3.1 Gen 1 typu C 6 Przycisk zasilania 7 Wskaźnik zasilania 8 Wskaźnik aktywności dysku 9 Złącze mikrofonu 10 Złącze słuchawek 11 Złącza USB 3.1 Gen 1 (2) 12 Złącza USB 3.1 Gen 2 (2) 13 Podświetlona czerwona kropka 14 Głośnik wewnętrzny 1 Przycisk wysuwania/zamykania napędu optycznego Copyright Lenovo

6 Służy do wysuwania szuflady napędu optycznego. Po włożeniu dysku do szuflady naciśnij przycisk wysuwania/wsuwania, aby wsunąć szufladę. 2 Wskaźnik stanu napędu optycznego Ten wskaźnik świeci, gdy napęd optyczny jest używany. 3 Obudowa pamięci masowej z dostępem od przodu Umożliwia dostęp do dysku wymienianego podczas pracy. 4 Gniazdo czytnika kart Służy do odczytywania danych z obsługiwanej karty pamięci. 5 Złącze USB 3.1 Gen 1 typu C Służy do podłączania urządzeń zgodnych ze standardem USB, takich jak klawiatura, mysz, skaner, drukarka czy palmtop (Personal Digital Assistant PDA). Aby zapewnić optymalną transmisję danych, należy podłączać urządzenia USB 3.1 Gen 1 do złącza USB 3.1 Gen 1, a nie do złącza USB Przycisk zasilania Służy do włączania komputera. Jeśli nie można wyłączyć komputera z poziomu systemu operacyjnego, naciśnij przycisk zasilania i przytrzymaj go co najmniej 4 sekundy. Komputer zostanie wyłączony. 7 Wskaźnik zasilania Ten wskaźnik świeci, gdy komputer jest włączony. 8 Wskaźnik aktywności dysku Ten wskaźnik świeci, gdy dysk jest używany. 9 Złącze mikrofonu Służy do podłączania mikrofonu do komputera. Mikrofonu można użyć do rejestrowania dźwięku lub wydawania komputerowi poleceń za pomocą oprogramowania rozpoznającego mowę. 10 Złącze słuchawek Służy do podłączania do komputera zestawu słuchawkowego. 11 Złącza USB 3.1 Gen 1 Służy do podłączania urządzeń zgodnych ze standardem USB. Aby zapewnić optymalną transmisję danych, należy podłączać urządzenie USB 3.1 Gen 1 do złącza USB 3.1 Gen 2 lub USB 3.1 Gen 1, a nie do złącza USB Złącza USB 3.1 Gen 2 Służy do podłączania urządzeń zgodnych ze standardem USB. Aby zapewnić optymalną transmisję danych, należy podłączać urządzenie USB 3.1 Gen 2 do złącza USB 3.1 Gen 2, a nie do złączy USB 3.1 Gen 1 lub USB M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

7 13 Podświetlona czerwona kropka Ten wskaźnik świeci, gdy komputer jest włączony. 14 Głośnik wewnętrzny Służy do słuchania dźwięku z komputera bez używania zestawu słuchawkowego lub słuchawek. Widok z tyłu Informacja: Twój model komputera może wyglądać nieco inaczej niż na ilustracji. Rysunek 2. Widok z tyłu 1 Złącze wyjścia audio 2 Złącze wyjścia VGA 3 Złącze wyjścia DisplayPort Złącze USB 3.1 Gen 1 5 Złącza USB 3.1 Gen 1 (3) 6 Złącze kabla zasilającego 7 Złącze szeregowe 8 Złącze PS/2 myszy (opcjonalne) 9 Złącze PS/2 klawiatury (opcjonalne) 10 Złącze Ethernet 11 Pokrywa tylnej anteny Wi-Fi 12 Złącze szeregowe (opcjonalne) 13 Linka z kłódką 14 Gniazdka inteligentnych zatrzasków kablowych (2) 15 Obszar kart PCI Express (różne karty mają różne złącza) 16 Gniazdko mocowania linki zabezpieczającej 1 Wyjście liniowe audio Rozdział 1. Informacje ogólne 3

8 Służy do przesyłania sygnału audio z komputera do urządzeń zewnętrznych, takich jak głośniki stereo z własnym zasilaniem, słuchawki lub klawiatury multimedialne. Aby podłączyć wieżę stereo lub inne zewnętrzne urządzenie nagrywające, podłącz kabel między wejściem liniowym audio urządzenia a wyjściem liniowym audio komputera. Informacja: Jeżeli komputer jest wyposażony zarówno w wyjście liniowe audio, jak i złącze słuchawek lub zestawu słuchawkowego, zawsze dla słuchawek dousznych, słuchawek nausznych i zestawów słuchawkowych używaj złącza słuchawek/zestawu. Złącze zestawu słuchawkowego nie obsługuje mikrofonów zestawów słuchawkowych. 2 Złącze wyjścia VGA Służy do wysyłania sygnałów wideo z komputera do innego urządzenia wideo, takiego jak monitor. 3 Złącze wyjścia DisplayPort 1.2 Służy do wysyłania sygnałów audio i wideo z komputera do innych urządzeń audio lub wideo, takich jak monitor o wysokiej rozdzielczości. 4 Złącze USB 3.1 Gen 1 Służy do podłączania urządzeń zgodnych ze standardem USB. Aby zapewnić optymalną transmisję danych, należy podłączać urządzenie USB 3.1 Gen 1 do złącza USB 3.1 Gen 2 lub USB 3.1 Gen 1, a nie do złącza USB 2.0. To złącze obsługuje funkcję smart power, która umożliwia włączenie komputera lub uaktywnienie go z trybu hibernacji S4 poprzez naciśnięcie kombinacji klawiszy Alt+P. Funkcję smart power można również włączyć lub wyłączyć w programie Setup Utility. Szczegółowe informacje patrz Podręcznik z ważnymi informacjami o produkcie. 5 Złącza USB 3.1 Gen 1 Służy do podłączania urządzeń zgodnych ze standardem USB. Aby zapewnić optymalną transmisję danych, należy podłączać urządzenie USB 3.1 Gen 1 do złącza USB 3.1 Gen 2 lub USB 3.1 Gen 1, a nie do złącza USB Złącze kabla zasilającego Służy do podłączania kabla zasilającego do komputera w celu dostarczania zasilania. 7 Złącze szeregowe Służy do podłączania zewnętrznego modemu, drukarki szeregowej lub innych urządzeń korzystających ze złącza szeregowego. 8 Złącze myszy PS/2 Służy do podłączania myszy, trackballa lub innego urządzenia wskazującego korzystającego ze złącza myszy PS/2. 9 Złącze PS/2 klawiatury Służy do podłączania klawiatury korzystającej ze złącza klawiatury Personal System/2 (PS/2). 10 Złącze Ethernet Służy do podłączania kabla Ethernet umożliwiającego dostęp do sieci. 4 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

9 11 Pokrywa tylnej anteny Wi-Fi Służy do ochrony tylnej anteny Wi-Fi, która jest opcjonalna. 12 Złącze szeregowe Służy do podłączania zewnętrznego modemu, drukarki szeregowej lub innych urządzeń korzystających ze złącza szeregowego. 13 Linka z kłódką Służy do zamocowania kłódki. 14 Gniazdka inteligentnych zatrzasków kablowych Do mocowania inteligentnego zatrzasku kablowego. 15 Obszar karty PCI Express Aby zwiększyć użyteczność komputera, można w tym obszarze podłączyć kartę PCI-Express. Konkretne złącze w tym obszarze zależy od modelu komputera. 16 Gniazdko mocowania linki zabezpieczającej Do mocowania linki zabezpieczającej typu Kensington. Płyta główna Informacja: Dodatkowe opisy podzespołów znajdują się w rozdziałach Widok z przodu na stronie 1 i Widok z tyłu na stronie 3. Rozdział 1. Informacje ogólne 5

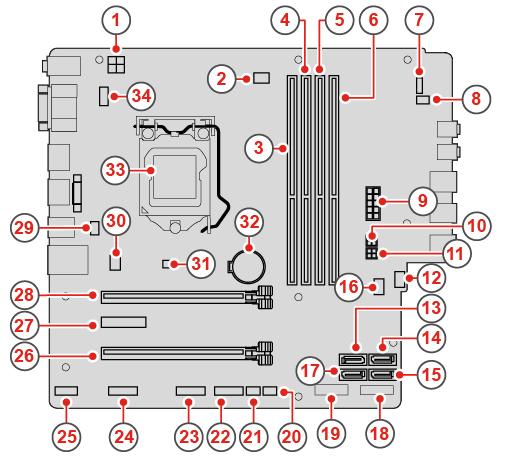

10 Rysunek 3. Płyta główna 1 4-stykowe złącze zasilania 2 Złącze wentylatora mikroprocesora 3 Gniazdo pamięci (DIMM1) 4 Gniazdo pamięci (DIMM2) 5 Gniazdo pamięci (DIMM3) 6 Gniazdo pamięci (DIMM4) 7 Złącze płyty przycisku zasilania 8 Złącze głośnika wewnętrznego 9 10-stykowe złącze zasilania 10 Złącze zasilania SATA 11 Złącze zasilania SATA 12 Złącze dodatkowego wentylatora 13 Złącze SATA Złącze SATA Złącze SATA Zworka Clear CMOS 17 Złącze SATA Gniazdo dysku M.2 19 Gniazdo karty Wi-Fi M.2 20 Złącze czujnika termicznego 21 Złącze podświetlonej czerwonej kropki 22 Przednie złącze USB Przednie złącze USB Złącze szeregowe (opcjonalne) 25 Złącze Thunderbolt 26 Gniazdo karty PCI Express (fizyczna szerokość złącza x16; negocjowalna szerokość złącza x4, x1) 27 Gniazdo karty PCI Express x1 28 Gniazdo karty graficznej PCI Express x16 29 Złącze blokady elektronicznej 30 Złącze wentylatora systemowego 31 Czujnik obecności obudowy 32 Bateria pastylkowa 33 Gniazdo mikroprocesora 34 Złącze klawiatury i myszy PS/2 6 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

11 Etykieta typu i modelu komputera Etykieta typu i modelu komputera identyfikuje komputer. Zwracając się do Lenovo o pomoc, warto podawać te dane, ponieważ ułatwią one serwisantom dokładne ustalenie parametrów komputera i znalezienie rozwiązań zaistniałych problemów. Etykieta z oznaczeniem modelu i typu komputera znajduje się z boku urządzenia, jak pokazano na ilustracji. Rysunek 4. Etykieta typu i modelu komputera Rozdział 1. Informacje ogólne 7

12 8 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

13 Rozdział 2. Specyfikacje Zasilacz Zasilacz 180 W z automatycznym rozpoznawaniem napięcia Zasilacz 250 W z automatycznym rozpoznawaniem napięcia Zasilacz 400 W z automatycznym rozpoznawaniem napięcia Dyski Maksymalnie 4 dyski SATA (w tym 1 z możliwością wymiany podczas pracy) i 1 dysk M.2 Funkcje wideo Zintegrowana karta graficzna zawiera następujące elementy: - Złącze wyjścia DisplayPort - Wyjście VGA Opcjonalna oddzielna karta graficzna zapewnia większą wydajność i wyższą jakość odtwarzania wideo. Funkcje audio Zintegrowana karta dźwiękowa zawiera następujące elementy: - Złącze wyjścia audio - Złącze słuchawek - Głośnik wewnętrzny - Złącze mikrofonu Opcjonalna oddzielna karta dźwiękowa zapewnia poszerzoną funkcjonalność i wyższą jakość odtwarzania dźwięku. Opcje wejścia/wyjścia (we/wy) Złącza audio (złącze liniowego sygnału wyjściowego audio, zestawu słuchawkowego i mikrofonu) Gniazdo czytnika kart (opcjonalny) Złącza wyświetlacza (wyjście DisplayPort i wyjście VGA) Złącze sieci Ethernet Złącze PS/2 klawiatury (opcjonalne) Złącze PS/2 myszy (opcjonalne) Złącze szeregowe Złącza USB Rozszerzenia Czytnik kart (opcjonalny) Gniazdo pamięci Napęd optyczny (opcjonalny) Gniazdo karty PCI Express (fizyczna szerokość złącza x16; negocjowalna szerokość złącza x4, x1) Gniazdo karty PCI Express x1 Copyright Lenovo

14 Gniazdo karty graficznej PCI Express x16 Wnęka napędu dysku Funkcje sieciowe Ethernet LAN Połączenia bezprzewodowe LAN (opcjonalny) Bluetooth (opcjonalny) Wymiary fizyczne Szerokość: 165,0 mm (6,5") Wysokość: 410,3 mm (16,2") Głębokość: mm (12,7") Waga (bez opakowania) Maksymalna dostarczana konfiguracja: 10,0 kg (22,1 funta) 10 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

15 Rozdział 3. Zabezpieczenia komputera Niniejszy rozdział zawiera instrukcję blokowania komputera za pomocą urządzeń blokujących w celu zabezpieczenia komputera. Włączanie lub wyłączanie blokady elektronicznej W komputerze może być zainstalowana specjalna blokada zabezpieczająca przed nieuprawnionym dostępem do podzespołów wewnętrznych. Za pomocą takiej blokady elektronicznej można zablokować lub odblokować pokrywę komputera. Aby włączyć lub wyłączyć blokadę elektroniczną: 1. Włącz lub zrestartuj komputer. 2. Zanim uruchomi się system Windows, kilkakrotnie naciśnij i zwolnij klawisz F1 lub kombinację Fn +F1, aż uruchomi się program Setup Utility. 3. Kliknij kolejno opcje Security Electronic Lock, aby włączyć lub wyłączyć blokadę elektroniczną. 4. Naciśnij klawisz F10 lub kombinację Fn+F10, aby zapisać zmiany i ponownie uruchomić komputer. Informacja: Zmiany zostaną zastosowane dopiero po zapisaniu ustawień i ponownym uruchomieniu systemu. Rysunek 5. Włączanie lub wyłączanie blokady elektronicznej Copyright Lenovo

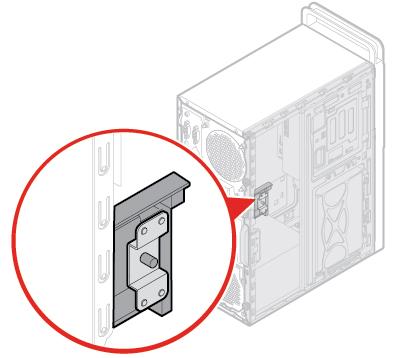

16 Blokowanie pokrywy komputera Zablokowanie pokrywy komputera pomaga zapobiec nieuprawnionemu dostępowi do jego podzespołów. Komputer wyposażono w linkę z kłódką uniemożliwiającą usunięcie pokrywy. Rysunek 6. Blokowanie pokrywy komputera 12 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

17 Podłączanie linki zabezpieczającej typu Kensington Można użyć linki zabezpieczającej typu Kensington do zabezpieczenia komputera przez przymocowanie go do biurka, stołu czy też innego przedmiotu wolno stojącego. Linkę zabezpieczającą podłącza się do gniazdka mocowania linki zabezpieczającej z tyłu komputera. Zależnie od wybranego typu linka zabezpieczająca może być zamykana przy użyciu klucza lub szyfru. Linka blokuje również przyciski służące do otwierania pokrywy komputera. Jest to taka sama linka, jakiej używa się w przypadku wielu komputerów notebook. Linkę zabezpieczającą można zamówić bezpośrednio w firmie Lenovo. Wyszukaj hasło Kensington pod adresem: Rysunek 7. Podłączanie linki zabezpieczającej typu Kensington Rozdział 3. Zabezpieczenia komputera 13

18 Podłączanie linki zabezpieczającej Linka zabezpieczająca umożliwia zabezpieczanie urządzeń, takich jak klawiatura lub mysz, poprzez przymocowanie kabli tych urządzeń do komputera. Linkę zabezpieczającą podłącza się do gniazdek mocowania linki zabezpieczającej z tyłu komputera. Aby zainstalować linkę zabezpieczającą, wykonaj następujące czynności: 1. Włóż zatrzask 1 do gniazdka mocowania linki zabezpieczającej Przeciągnij kable, które mają być zablokowane, przez otwory w lince zabezpieczającej. 3. Wciśnij zatrzask 2 do gniazdka mocowania linki zabezpieczającej 3, tak aby wskoczył na miejsce. Rysunek 8. Podłączanie linki zabezpieczającej 14 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

19 Rozdział 4. Wymiana sprzętu Niniejszy rozdział zawiera instrukcje wymiany sprzętu komputera. Przed wymianą sprzętu Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. Uwagi obowiązujące przed wymianą sprzętu Używaj wyłącznie podzespołów komputerowych dostarczanych przez firmę Lenovo. Podczas instalowania i wymiany opcji należy korzystać z odpowiednich instrukcji wyjaśnionych w tym podręczniku, w połączeniu z instrukcjami dołączonymi do opcji. W większości krajów Lenovo wymaga zwrotu uszkodzonej części wymienianej przez klienta (CRU). Informacje na ten temat dostarczane są z wymienianą częścią lub wkrótce po jej dostarczeniu. Obsługa urządzeń wrażliwych na wyładowania elektrostatyczne Nie wolno otwierać opakowania antystatycznego zawierającego nową część, dopóki uszkodzona część nie zostanie wymontowana i użytkownik nie będzie gotowy do zainstalowania nowej. Ładunki elektrostatyczne, mimo że są bezpieczne dla użytkownika, mogą poważnie uszkodzić elementy i opcje komputera. Mając do czynienia z akcesoriami i innymi komponentami komputera, należy przedsięwziąć następujące środki ostrożności, aby uniknąć uszkodzenia przez ładunki elektrostatyczne: Ogranicz swoje ruchy. Ruch może spowodować wytworzenie się ładunków elektrostatycznych. Zawsze ostrożnie obchodź się z akcesoriami i innymi komponentami komputera. Karty PCI/PCIe, moduły pamięci, płyty główne i mikroprocesory chwytaj za brzegi. Nigdy nie dotykaj znajdujących się na wierzchu obwodów elektronicznych. Nie pozwól, aby inni dotykali akcesoriów i innych komponentów komputera. Dotknij opakowania antystatycznego z tą częścią do metalowego gniazda rozszerzeń lub innej niemalowanej powierzchni metalowej komputera i przytrzymaj przez co najmniej dwie sekundy. Zmniejszy to ilość ładunków elektrostatycznych z opakowania i z ciała przed zainstalowaniem lub wymianą nowej części. W miarę możliwości wyjmij nową część z opakowania antystatycznego i zainstaluj ją bezpośrednio w komputerze bez odkładania jej. Jeśli nie jest to możliwe, połóż opakowanie antystatyczne na gładkiej, poziomej powierzchni i umieść na nim tę część. Nie kładź części na pokrywie komputera ani innych powierzchniach metalowych. Podstawowe informacje o jednostkach FRU (w tym jednostkach CRU) Części wymieniane u klienta (Field Replaceable Units FRU) to części komputerowe, które może modernizować lub wymieniać wykwalifikowany technik. Do części FRU zaliczają się między innymi wszystkie części CRU. Szczegółowe informacje o częściach FRU, w tym ich numery katalogowe oraz wykaz kompatybilnych modeli komputerów można znaleźć tutaj: Części wymieniane przez klienta (Customer Replaceable Unit CRU) to części komputerowe, które może modernizować lub wymieniać Klient. Copyright Lenovo

20 - Części CRU do samodzielnego montażu są łatwe do zainstalowania. Mogą one być niezależne, zabezpieczone zatrzaskiem lub mocowane maksymalnie dwoma wkrętami. Przykładami części CRU do samodzielnego montażu są klawiatury, myszy i urządzenia USB. Odpowiedzialność za wymianę wszystkich części CRU do samodzielnego montażu spoczywa na użytkowniku. - Wykonywanie czynności na częściach CRU objętych usługą opcjonalną wymaga posiadania pewnych umiejętności technicznych i prostych narzędzi (takich jak wkrętak). Te części CRU to odizolowane podzespoły wewnątrz komputera. Zazwyczaj są zasłonięte panelem mocowanym przez więcej niż dwa wkręty. Aby się dostać do części CRU, trzeba odkręcić wkręty i zdjąć panel. Części CRU objęte usługą opcjonalną mogą wyjmować lub instalować użytkownicy albo w okresie gwarancyjnym serwisanci firmy Lenovo. Przed wymianą części FRU Przed rozpoczęciem wymiany którejkolwiek części FRU przeczytaj następujące informacje: Komputer może być serwisowany tylko przez osoby posiadające odpowiednie przeszkolenie i zaświadczenia. Przed rozpoczęciem wymiany części FRU przeczytaj cały rozdział poświęcony wymianie takich części. Należy zachować szczególną ostrożność podczas operacji związanych z zapisem, takich jak kopiowanie, zapisywanie czy formatowanie. Kolejność dysków w serwisowanym komputerze mogła zostać zmieniona. Wybór nieprawidłowego dysku może spowodować nadpisanie danych lub programów. Część FRU należy wymieniać wyłącznie na część FRU do właściwego modelu. Przystępując do wymiany części FRU, należy się upewnić, ze model komputera i numer części FRU są właściwe. Pojedynczy, niedający się powtórzyć błąd nie jest powodem do wymiany części FRU. Jednostkowe błędy mogą być powodowane różnymi czynnikami zupełnie niezwiązanymi z usterkami sprzętu, takimi jak promieniowanie kosmiczne, wyładowania elektrostatyczne lub błędy oprogramowania. Pomyśl o wymianie FRU tylko wtedy, gdy występują faktyczne problemy. Gdy podejrzewasz, że część FRU jest uszkodzona, wykasuj dziennik błędów i wykonaj test ponownie. Jeżeli błąd się nie powtórzy, nie wymieniaj części. Wymieniaj tylko uszkodzone części FRU. Lokalizowane jednostek FRU (w tym jednostek CRU) Uwagi: Niektóre z poniżej wymienionych komponentów są opcjonalne. Aby wymienić podzespół, którego nie ma na poniższej liście, zwróć się do serwisanta Lenovo. Aby uzyskać listę telefonów do działu pomocy technicznej Lenovo, przejdź do strony: 16 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

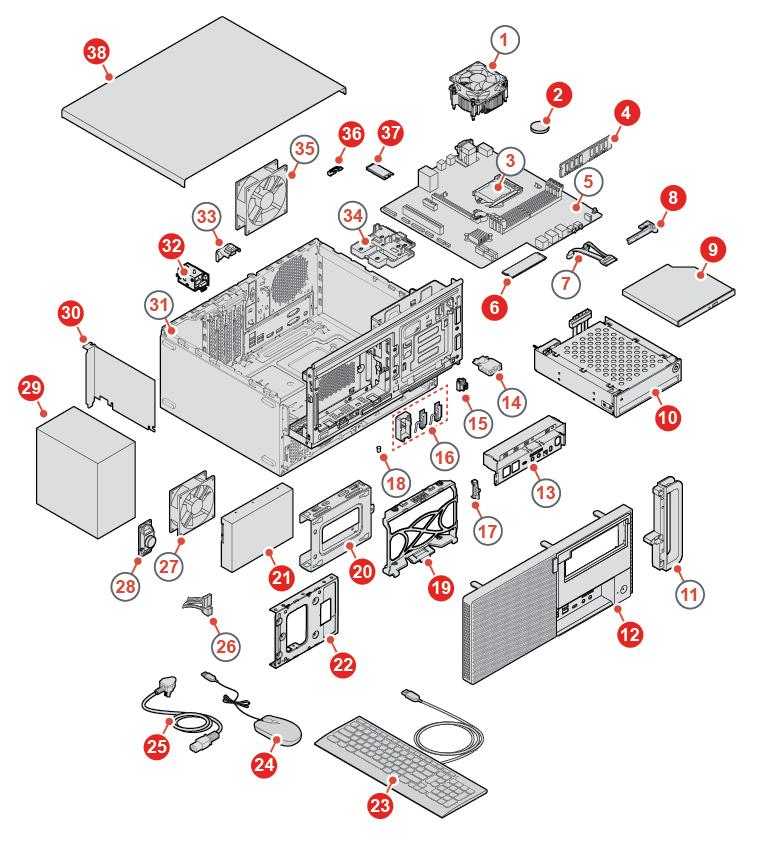

21 Rysunek 9. Lokalizowane jednostek FRU (w tym jednostek CRU) Części CRU do samodzielnego montażu Części CRU objęte usługą opcjonalną Części inne niż CRU 2 Bateria pastylkowa 29 Zespół zasilacza 1 Zespół radiatora i wentylatora 4 Moduł pamięci 32 Blokada elektroniczna 3 Mikroprocesor 6 Dysk M.2 36 Osłona karty Wi-Fi 5 Płyta główna 8 Wspornik napędu optycznego 37 Karta Wi-Fi 7 Przewód napędu optycznego Rozdział 4. Wymiana sprzętu 17

22 Części CRU do samodzielnego montażu Części CRU objęte usługą opcjonalną Części inne niż CRU 9 Napęd optyczny 11 Uchwyt komputera 10 Obudowa pamięci masowej z dostępem od przodu 13 Przedni wspornik opcji we-wy 12 Obejma przednia 14 Czytnik kart 19 Wewnętrzny wspornik dysku 15 Przycisk zasilania 20 Zewnętrzny wspornik dysku 16 Pokrywa anten Wi-Fi i tylnej anteny 21 Dysk 2,5- lub 3,5-calowy 17 Czujnik termiczny 22 Konwerter dysku 18 Podświetlona czerwona kropka 23 Klawiatura 26 Przewód dysku 24 Mysz 27 Wentylator przedni 25 Kabel zasilający 28 Głośnik wewnętrzny 30 Karta PCI Express 31 Obudowa 34 Wspornik dysku M.2 33 Czujnik obecności obudowy 38 Pokrywa komputera 35 Wentylator tylny Wymiana kabla zasilającego Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera. 2. Wymień kabel zasilający. 18 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

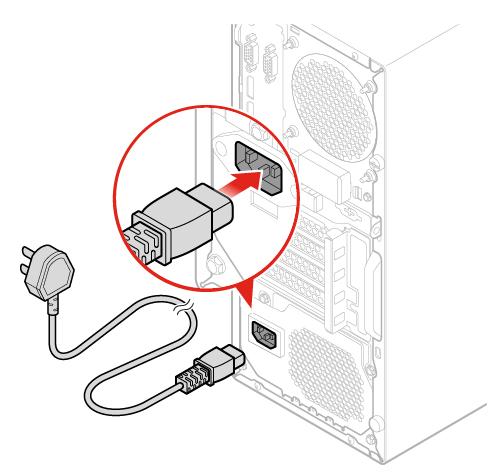

23 Rysunek 10. Usuwanie kabla zasilającego Rysunek 11. Instalowanie kabla zasilającego Usuwanie pokrywy komputera Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. ZAGROŻENIE: Przed otwarciem pokrywy wyłącz komputer i zaczekaj kilka minut, aż ostygnie. Rozdział 4. Wymiana sprzętu 19

24 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera. 2. Usuń wszelkie urządzenia blokujące, które zabezpieczają pokrywę komputera. 3. Usuń pokrywę komputera. Rysunek 12. Usuwanie pokrywy komputera 4. Dokończ wymianę. Patrz Kończenie wymiany części na stronie 71. Wymiana przedniej obejmy Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera. 2. Usuń pokrywę komputera. Patrz Usuwanie pokrywy komputera na stronie Załóż przednią obejmę. 20 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

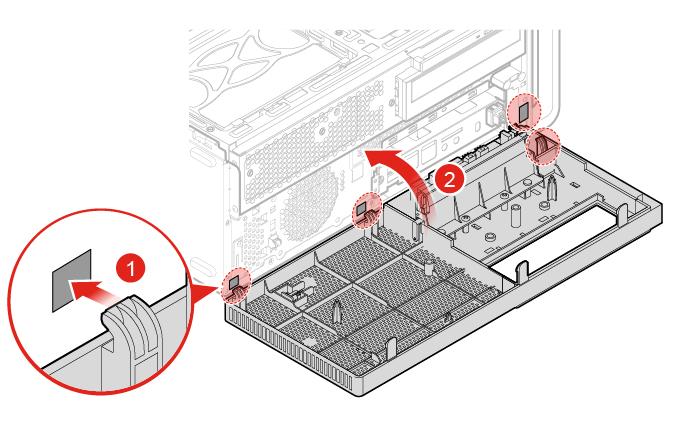

25 Rysunek 13. Zdejmowanie obejmy przedniej Rysunek 14. Instalowanie przedniej obejmy 4. Dokończ wymianę. Patrz Kończenie wymiany części na stronie 71. Podnoszenie i opuszczanie zespołu wnęki napędu Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. Rozdział 4. Wymiana sprzętu 21

26 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera. 2. Usuń pokrywę komputera. Patrz Usuwanie pokrywy komputera na stronie Usuń przednią obejmę. Patrz Wymiana przedniej obejmy na stronie Obróć zespół wnęki napędu do góry i do dołu. Rysunek 15. Odchylanie zespołu wnęki napędu do góry Rysunek 16. Odchylanie zespołu wnęki napędu w dół 5. Zainstaluj z powrotem usunięte części. Wymiana części: patrz Kończenie wymiany części na stronie M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

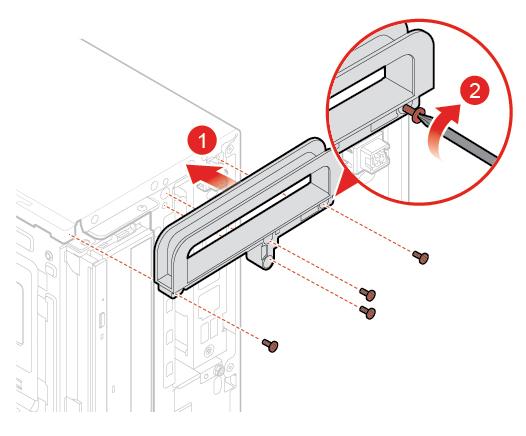

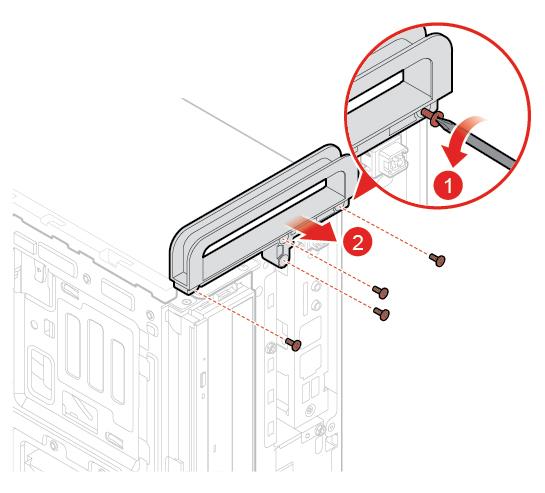

27 Wymiana uchwytu komputera Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera. 2. Usuń pokrywę komputera. Patrz Usuwanie pokrywy komputera na stronie Usuń przednią obejmę. Patrz Wymiana przedniej obejmy na stronie Wymień uchwyt komputera. Rysunek 17. Demontaż uchwytu komputera Rysunek 18. Instalowanie uchwytu komputera Rozdział 4. Wymiana sprzętu 23

28 5. Zainstaluj z powrotem usunięte części. Wymiana części: patrz Kończenie wymiany części na stronie 71. Wymiana napędu optycznego Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera. 2. Usuń pokrywę komputera. Patrz Usuwanie pokrywy komputera na stronie Usuń przednią obejmę. Patrz Wymiana przedniej obejmy na stronie Odłącz kabel sygnałowy i kabel zasilania od dysku optycznego. 5. Wymień napęd optyczny. Napęd optyczny typu slim Rysunek 19. Wyjmowanie napędu optycznego Rysunek 20. Wyjmowanie wspornika napędu optycznego 24 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

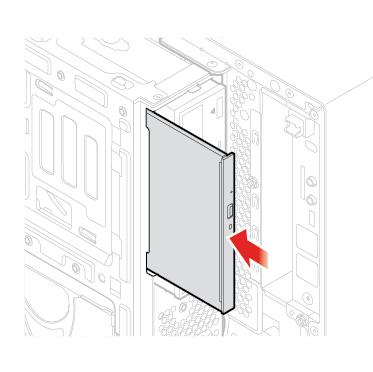

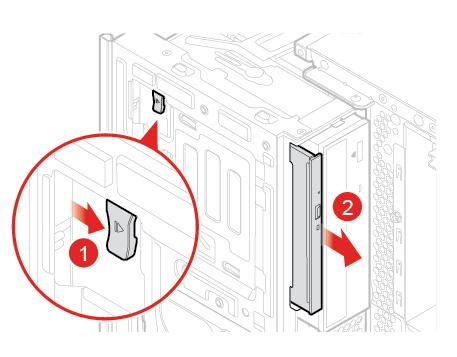

29 Rysunek 21. Instalowanie wspornika napędu optycznego Rysunek 22. Instalowanie napędu optycznego 6. Podłącz kabel sygnałowy i zasilający do nowego dysku optycznego. 7. Zainstaluj z powrotem usunięte części. Wymiana części: patrz Kończenie wymiany części na stronie 71. Wymiana przycisku zasilania Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera. 2. Usuń pokrywę komputera. Patrz Usuwanie pokrywy komputera na stronie Usuń przednią obejmę. Patrz Wymiana przedniej obejmy na stronie Odchyl zespół wnęki napędu do góry. Patrz Podnoszenie i opuszczanie zespołu wnęki napędu na stronie Odłącz kabel przycisku zasilania od płyty głównej. 6. Wymień przycisk zasilania. Rozdział 4. Wymiana sprzętu 25

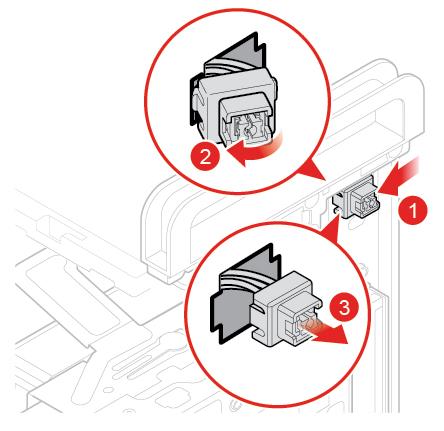

30 Rysunek 23. Wyjmowanie przycisku zasilania Rysunek 24. Instalowanie przycisku zasilania 7. Podłącz kabel nowego przycisku zasilania do płyty głównej. 8. Zainstaluj z powrotem usunięte części. Wymiana części: patrz Kończenie wymiany części na stronie 71. Wymiana czytnika kart Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera. 2. Usuń pokrywę komputera. Patrz Usuwanie pokrywy komputera na stronie Usuń przednią obejmę. Patrz Wymiana przedniej obejmy na stronie M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

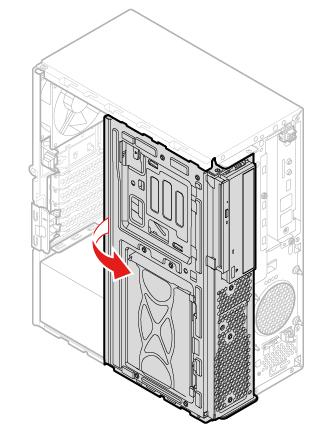

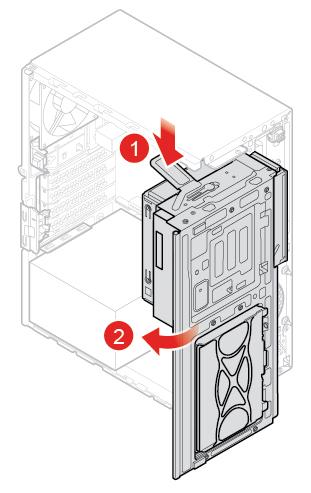

31 4. Odchyl zespół wnęki napędu do góry. Patrz Podnoszenie i opuszczanie zespołu wnęki napędu na stronie Odłącz kabel czytnika kart od płyty głównej. 6. Wymień czytnik kart. ZAGROŻENIE: Dotykaj tylko krawędzi czytnika kart. Nie dotykaj układu elektronicznego czytnika. Rysunek 25. Wyjmowanie czytnika kart Rysunek 26. Instalowanie czytnika kart 7. Podłącz kabel nowego czytnika kart do płyty głównej. 8. Zainstaluj z powrotem usunięte części. Wymiana części: patrz Kończenie wymiany części na stronie 71. Rozdział 4. Wymiana sprzętu 27

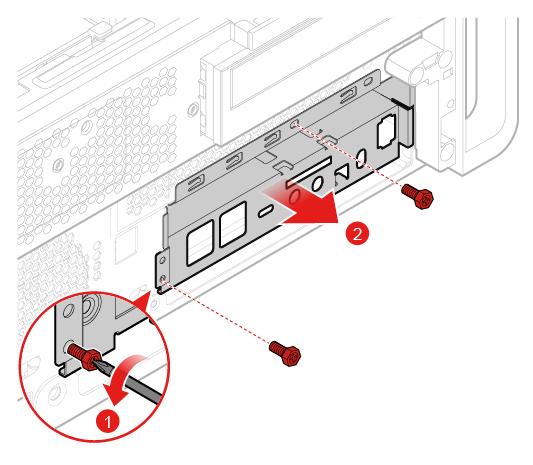

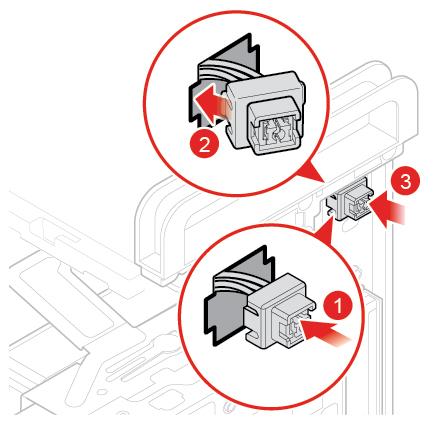

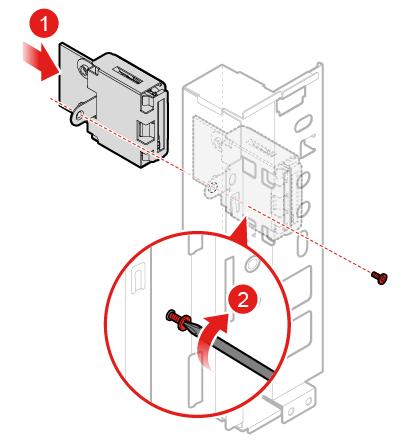

32 Wymiana przedniego wspornika opcji we/wy Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera. 2. Usuń pokrywę komputera. Patrz Usuwanie pokrywy komputera na stronie Usuń przednią obejmę. Patrz Wymiana przedniej obejmy na stronie Wymień przedni wspornik opcji we/wy. Rysunek 27. Usuwanie przedniego wspornika opcji we-wy 28 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

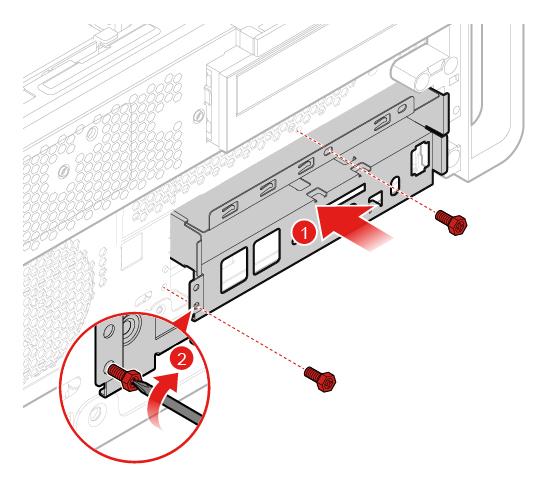

33 Rysunek 28. Instalowanie przedniego wspornika opcji we-wy 5. Podłącz do płyty głównej kabel nowego przedniego wspornika opcji we-wy. 6. Zainstaluj z powrotem usunięte części. Wymiana części: patrz Kończenie wymiany części na stronie 71. Wymiana wentylatora przedniego Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera. 2. Usuń pokrywę komputera. Patrz Usuwanie pokrywy komputera na stronie Usuń przednią obejmę. Patrz Wymiana przedniej obejmy na stronie Odchyl zespół wnęki napędu do góry. Patrz Podnoszenie i opuszczanie zespołu wnęki napędu na stronie Odłącz kabel przedniego wentylatora od płyty głównej. 6. Wymień przedni wentylator. Rozdział 4. Wymiana sprzętu 29

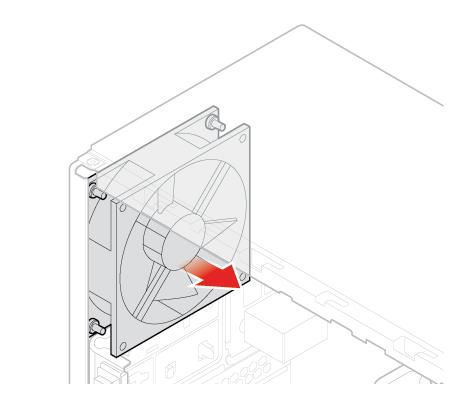

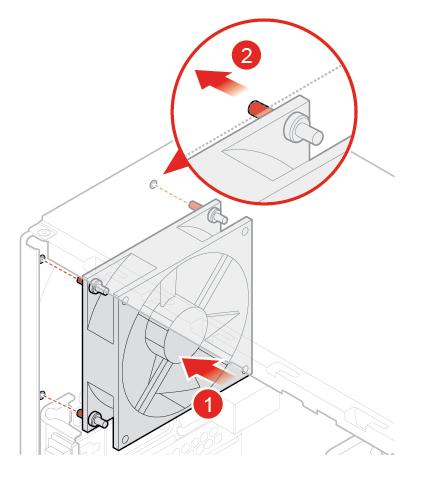

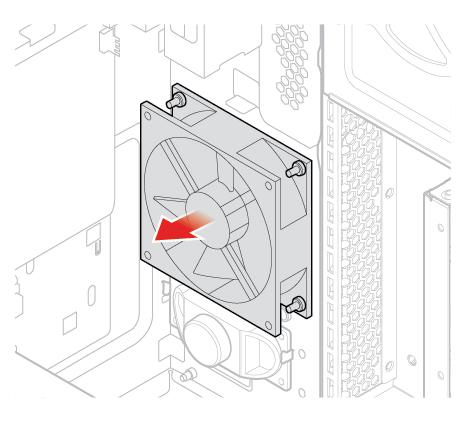

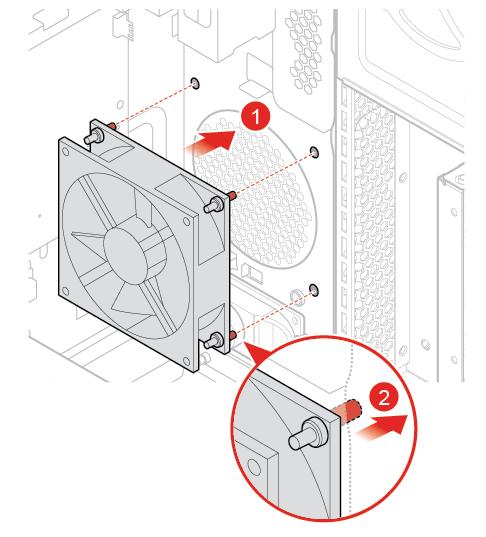

34 Rysunek 29. Wyjmowanie wentylatora przedniego Rysunek 30. Instalowanie wentylatora przedniego 7. Podłącz kabel nowego przedniego wentylatora do płyty głównej. 8. Zainstaluj z powrotem usunięte części. Wymiana części: patrz Kończenie wymiany części na stronie 71. Wymiana podświetlanej czerwonej kropki Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. 30 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

35 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera. 2. Usuń pokrywę komputera. Patrz Usuwanie pokrywy komputera na stronie Usuń przednią obejmę. Patrz Wymiana przedniej obejmy na stronie Odchyl zespół wnęki napędu do góry. Patrz Podnoszenie i opuszczanie zespołu wnęki napędu na stronie Odłącz kabel podświetlanej czerwonej kropki od płyty głównej. 6. Wymień podświetlaną czerwoną kropkę. Rysunek 31. Demontaż podświetlonej czerwonej kropki Rysunek 32. Montaż podświetlonej czerwonej kropki 7. Podłącz kabel nowej podświetlanej czerwonej kropki do płyty głównej. 8. Zainstaluj z powrotem usunięte części. Wymiana części: patrz Kończenie wymiany części na stronie 71. Rozdział 4. Wymiana sprzętu 31

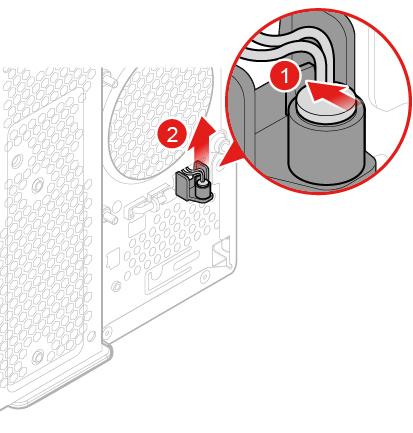

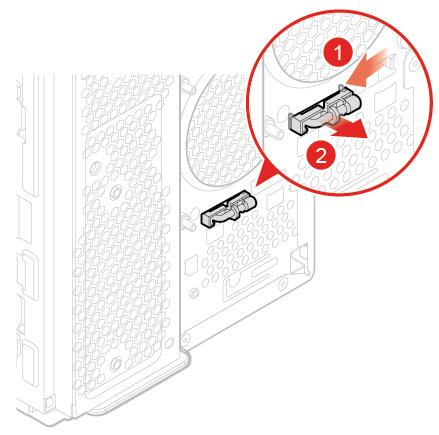

36 Wymiana czujnika termicznego Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera. 2. Usuń pokrywę komputera. Patrz Usuwanie pokrywy komputera na stronie Usuń przednią obejmę. Patrz Wymiana przedniej obejmy na stronie Odchyl zespół wnęki napędu do góry. Patrz Podnoszenie i opuszczanie zespołu wnęki napędu na stronie Odłącz kabel czujnika termicznego od płyty głównej. 6. Wymień czujnik termiczny. Rysunek 33. Wyjmowanie czujnika termicznego 32 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

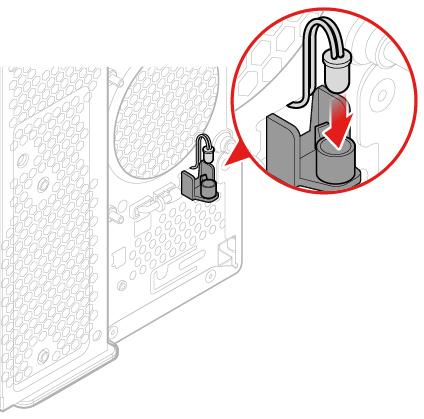

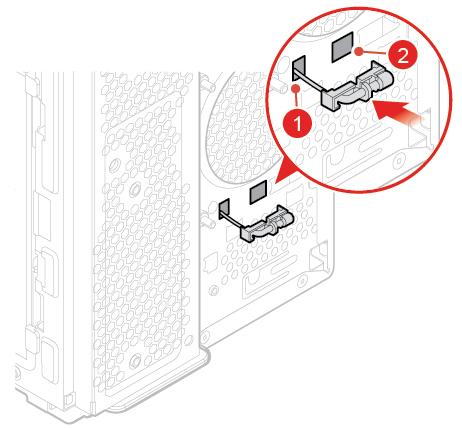

37 Rysunek 34. Instalowanie czujnika termicznego 7. Podłącz kabel nowego czujnika termicznego do płyty głównej. 8. Zainstaluj z powrotem usunięte części. Wymiana części: patrz Kończenie wymiany części na stronie 71. Wymiana głośnika wewnętrznego Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera. 2. Usuń pokrywę komputera. Patrz Usuwanie pokrywy komputera na stronie Usuń przednią obejmę. Patrz Wymiana przedniej obejmy na stronie Odchyl zespół wnęki napędu do góry. Patrz Podnoszenie i opuszczanie zespołu wnęki napędu na stronie Odłącz kabel głośnika wewnętrznego od płyty systemowej. 6. Wymień głośnik wewnętrzny. Rozdział 4. Wymiana sprzętu 33

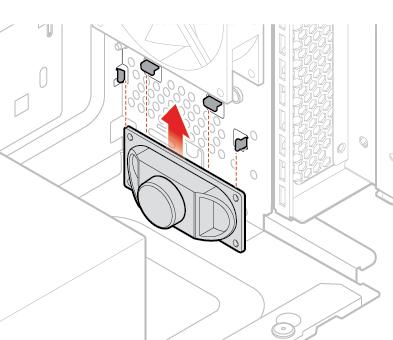

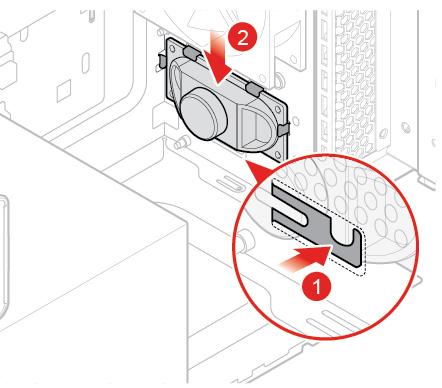

38 Rysunek 35. Wyjmowanie głośnika wewnętrznego Rysunek 36. Instalowanie głośnika wewnętrznego 7. Podłącz kabel nowego głośnika wewnętrznego do płyty głównej. 8. Zainstaluj z powrotem usunięte części. Wymiana części: patrz Kończenie wymiany części na stronie 71. Wymiana dysku Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. Wymiana dysku 3,5 cala we wnęce napędu podstawowego lub dodatkowego 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera. 2. Usuń pokrywę komputera. Patrz Usuwanie pokrywy komputera na stronie Usuń przednią obejmę. Patrz Wymiana przedniej obejmy na stronie Jeżeli wymieniasz dysk 3,5 cala we wnęce podstawowego lub dodatkowego napędu, obróć zespół wnęki napędu do zewnątrz. Patrz Podnoszenie i opuszczanie zespołu wnęki napędu na stronie M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

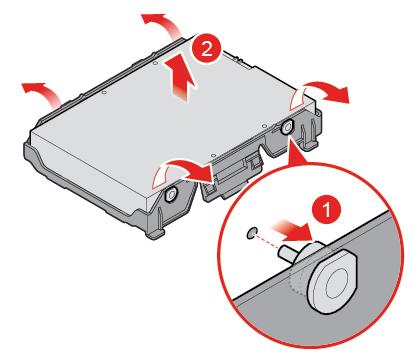

39 5. Odłącz kabel sygnałowy i kabel zasilania od dysku. 6. Wymień dysk 3,5 cala. Dysk 3,5 cala we wnęce dysku podstawowego Rysunek 37. Wyjmowanie wewnętrznego wspornika dysku Rysunek 38. Wyjmowanie dysku Rozdział 4. Wymiana sprzętu 35

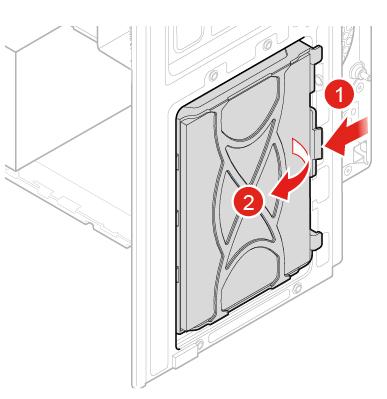

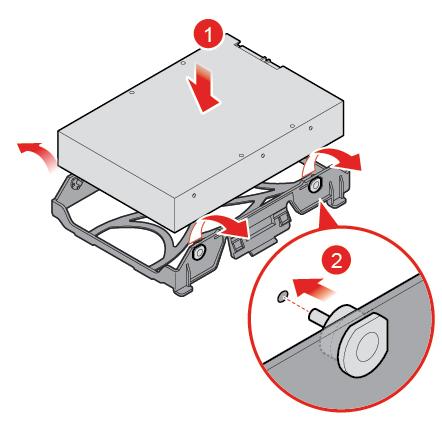

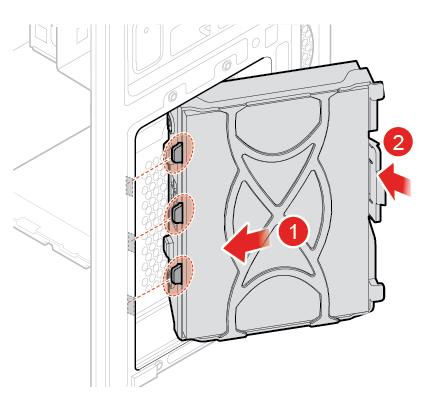

40 Rysunek 39. Instalowanie dysku Rysunek 40. Instalowanie wewnętrznego wspornika dysku Dysk 3,5 cala we wnęce dysku dodatkowego 36 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

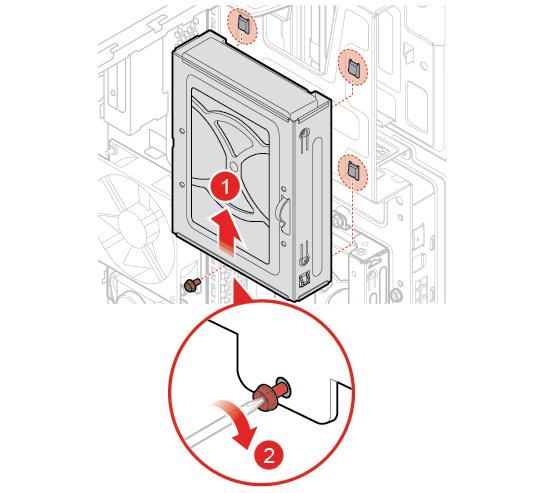

41 Rysunek 41. Wyjmowanie zewnętrznego wspornika dysku Rysunek 42. Wyjmowanie wewnętrznego wspornika dysku Rysunek 43. Wyjmowanie dysku Rozdział 4. Wymiana sprzętu 37

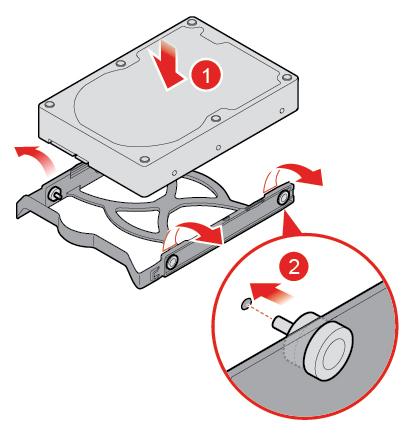

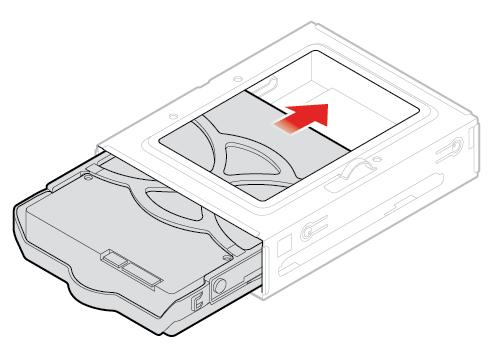

42 Rysunek 44. Instalowanie dysku Rysunek 45. Instalowanie wewnętrznego wspornika dysku 38 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

43 Rysunek 46. Instalowanie zewnętrznego wspornika dysku 7. Podłącz kabel sygnałowy i kabel zasilania od nowego dysku 3,5 cala. 8. Zainstaluj z powrotem usunięte części. Wymiana części: patrz Kończenie wymiany części na stronie 71. Wymiana dysku 3,5 cala w obudowie pamięci masowej z dostępem od przodu 1. Wymień dysk 3,5 cala w obudowie pamięci masowej z dostępem od przodu. Rysunek 47. Otwieranie obudowy pamięci masowej z dostępem od przodu Rozdział 4. Wymiana sprzętu 39

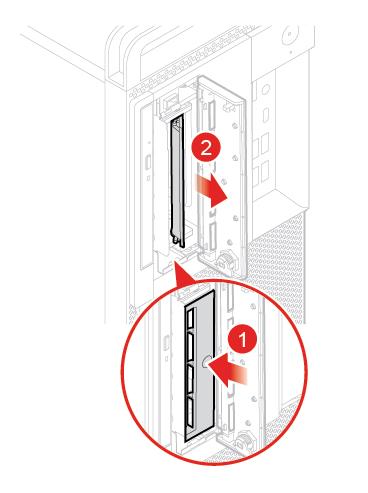

44 Rysunek 48. Wyjmowanie wewnętrznego wspornika dysku Rysunek 49. Wyjmowanie dysku 40 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

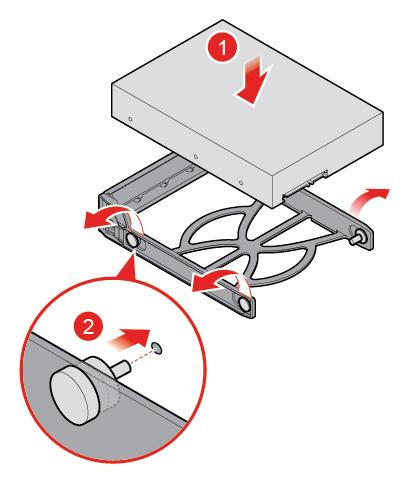

45 Rysunek 50. Instalowanie dysku Rysunek 51. Instalowanie wewnętrznego wspornika dysku Rozdział 4. Wymiana sprzętu 41

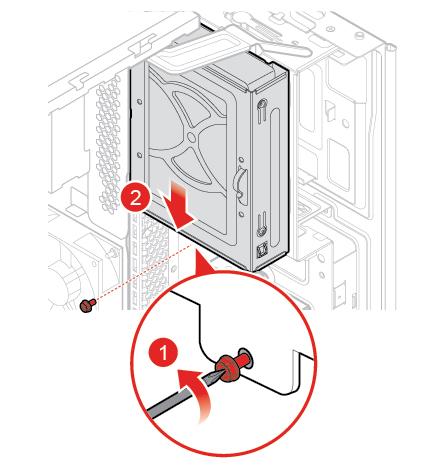

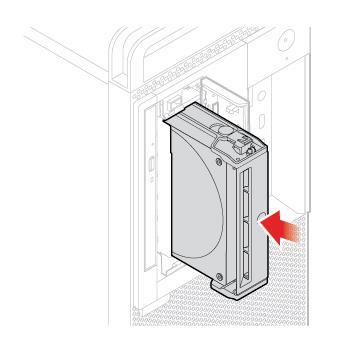

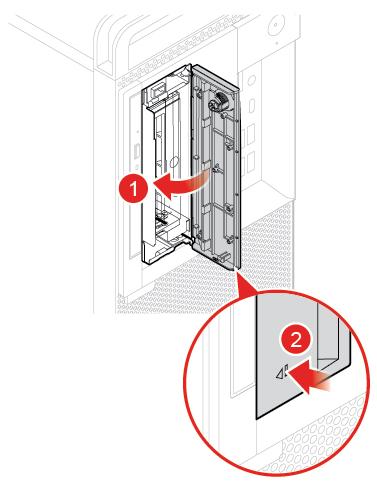

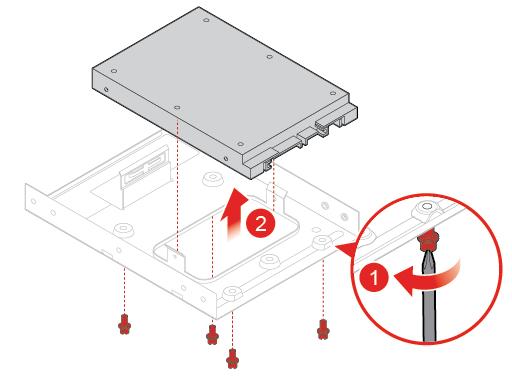

46 Rysunek 52. Instalowanie obudowy pamięci masowej z dostępem od przodu Wymiana dysku 2,5 cala w konwerterze pamięci masowej 1. Zdemontuj konwerter pamięci masowej z dyskiem 2,5 cala. Patrz Wymiana dysku 3,5 cala we wnęce napędu podstawowego lub dodatkowego lub Wymiana dysku 3,5 cala w obudowie pamięci masowej z dostępem od przodu. 2. Wymień dysk 2,5 cala w konwerterze pamięci masowej. Rysunek 53. Wyjmowanie dysku 42 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

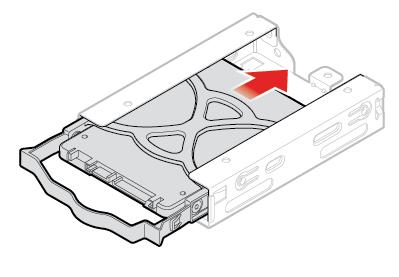

47 Rysunek 54. Instalowanie dysku 3. Zainstaluj z powrotem konwerter pamięci masowej z dyskiem 2,5 cala. Patrz Wymiana dysku 3,5 cala we wnęce napędu podstawowego lub dodatkowego lub Wymiana dysku 3,5 cala w obudowie pamięci masowej z dostępem od przodu. Wymiana dysku 2,5 cala we wnęce trzeciego dodatkowego napędu 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera. 2. Usuń pokrywę komputera. Patrz Usuwanie pokrywy komputera na stronie Usuń przednią obejmę. Patrz Wymiana przedniej obejmy na stronie Jeżeli wymieniasz dysk 3,5 cala we wnęce podstawowego lub dodatkowego napędu, obróć zespół wnęki napędu do zewnątrz. Patrz Podnoszenie i opuszczanie zespołu wnęki napędu na stronie Odłącz kabel sygnałowy i kabel zasilania od dysku. 6. Wymień dysk 2,5 cala we wnęce trzeciego dodatkowego napędu. Rysunek 55. Wyjmowanie zewnętrznego wspornika dysku Rozdział 4. Wymiana sprzętu 43

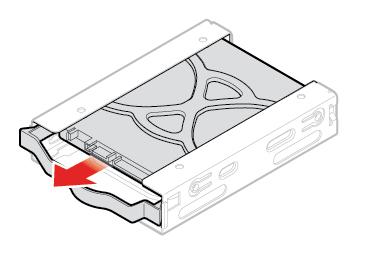

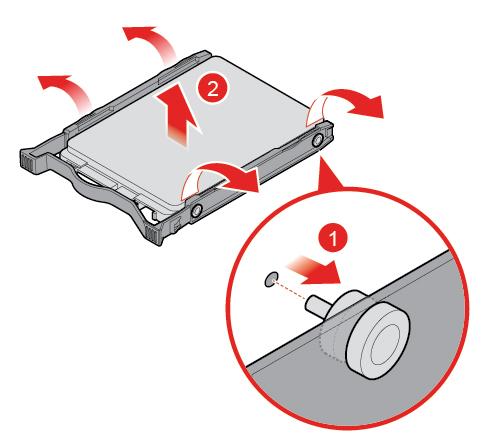

48 Rysunek 56. Wyjmowanie wewnętrznego wspornika dysku Rysunek 57. Wyjmowanie dysku 44 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

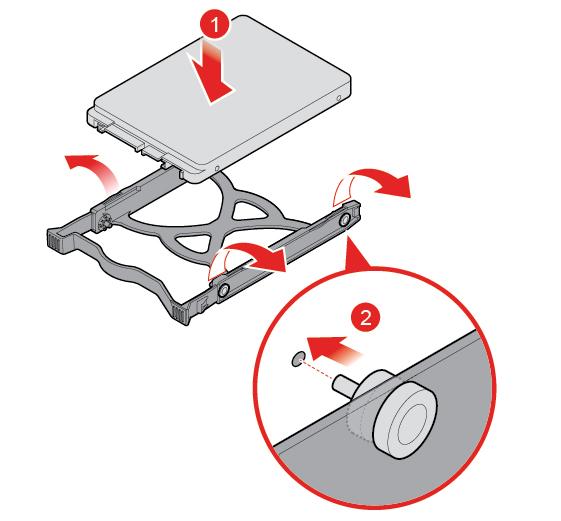

49 Rysunek 58. Instalowanie dysku Rysunek 59. Instalowanie wewnętrznego wspornika dysku Rozdział 4. Wymiana sprzętu 45

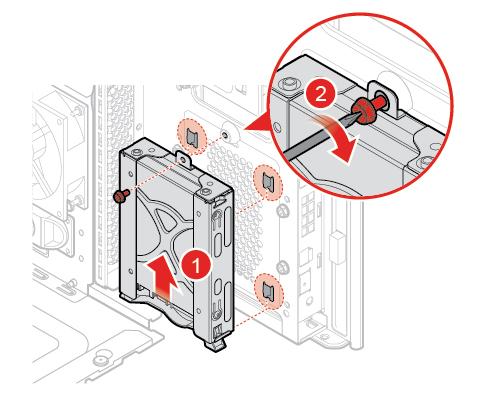

50 Rysunek 60. Instalowanie zewnętrznego wspornika dysku 7. Podłącz kabel sygnałowy i kabel zasilania od nowego dysku 2,5 cala. 8. Zainstaluj z powrotem usunięte części. Wymiana części: patrz Kończenie wymiany części na stronie 71. Wymiana modułu pamięci Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. Przestrzegaj kolejności instalowania modułów pamięci wskazanej na ilustracji. Rysunek 61. Kolejność instalowania modułów pamięci 46 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

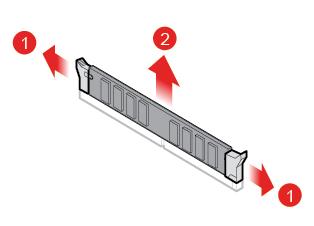

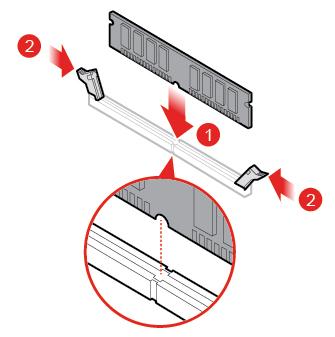

51 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera. 2. Usuń pokrywę komputera. Patrz Usuwanie pokrywy komputera na stronie Usuń przednią obejmę. Patrz Wymiana przedniej obejmy na stronie Odchyl zespół wnęki napędu do góry. Patrz Podnoszenie i opuszczanie zespołu wnęki napędu na stronie Wymień moduł pamięci. Rysunek 62. Wyjmowanie modułu pamięci Rysunek 63. Instalowanie modułu pamięci 6. Zainstaluj z powrotem usunięte części. Wymiana części: patrz Kończenie wymiany części na stronie 71. Wymiana baterii pastylkowej Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. Komputer wyposażono w specjalną pamięć przechowującą informacje o dacie, godzinie i ustawieniach opcji wbudowanych, takich jak konfiguracja złącza równoległego. Bateria pastylkowa umożliwia przechowywanie tych informacji, kiedy komputer jest wyłączony. Bateria pastylkowa zazwyczaj nie wymaga ładowania ani konserwacji przez cały okres eksploatacji. Jednak kiedyś musi on dobiec końca. Jeśli bateria pastylkowa przestanie działać, informacje o dacie, godzinie i konfiguracji (w tym hasła) zostaną utracone. Po włączeniu komputera zostanie wyświetlony komunikat o błędzie. Rozdział 4. Wymiana sprzętu 47

52 Aby wymienić pastylkową baterię litową, 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera. 2. Usuń pokrywę komputera. Patrz Usuwanie pokrywy komputera na stronie Usuń przednią obejmę. Patrz Wymiana przedniej obejmy na stronie Odchyl zespół wnęki napędu do góry. Patrz Podnoszenie i opuszczanie zespołu wnęki napędu na stronie Wymień pastylkową baterię litową. Rysunek 64. Wyjmowanie baterii pastylkowej Rysunek 65. Wyjmowanie baterii pastylkowej Rysunek 66. Instalowanie baterii pastylkowej Rysunek 67. Instalowanie baterii pastylkowej 6. Zainstaluj z powrotem usunięte części. Wymiana części: patrz Kończenie wymiany części na stronie M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

53 W przypadku konieczności utylizacji baterii zapoznaj się z sekcją Uwaga dotycząca pastylkowej baterii litowej w Podręczniku na temat bezpieczeństwa i gwarancji. Wymiana karty PCI Express Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera. 2. Usuń pokrywę komputera. Patrz Usuwanie pokrywy komputera na stronie Usuń przednią obejmę. Patrz Wymiana przedniej obejmy na stronie Odchyl zespół wnęki napędu do góry. Patrz Podnoszenie i opuszczanie zespołu wnęki napędu na stronie Wymień kartę PCI Express. Rysunek 68. Wyjmowanie karty PCI Express Informacja: Jeżeli karta jest unieruchomiona zatrzaskiem przytrzymującym, naciśnij zatrzask 1 w przedstawiony sposób, aby zwolnić zatrzask. Następnie delikatnie wysuń kartę z gniazda. Rozdział 4. Wymiana sprzętu 49

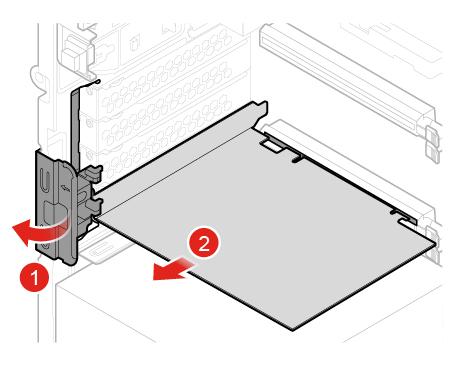

54 Rysunek 69. Instalowanie karty PCI Express 6. Zainstaluj z powrotem usunięte części. Wymiana części: patrz Kończenie wymiany części na stronie 71. Wymiana dysku M.2 Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera. 2. Usuń pokrywę komputera. Patrz Usuwanie pokrywy komputera na stronie Usuń przednią obejmę. Patrz Wymiana przedniej obejmy na stronie Odchyl zespół wnęki napędu do góry. Patrz Podnoszenie i opuszczanie zespołu wnęki napędu na stronie Wymień dysk M.2. Typ 1 Rysunek 70. Wysuwanie plastikowego zatrzasku 50 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

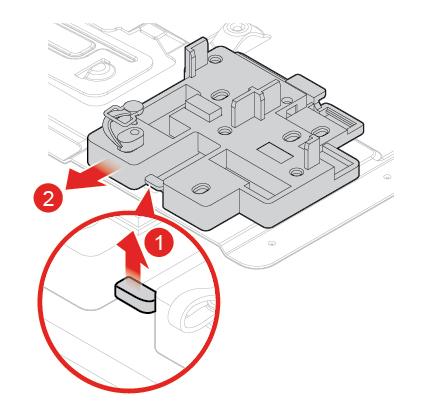

55 Rysunek 71. Wyjmowanie elementu podtrzymującego napędu optycznego Rysunek 72. Instalowanie elementu podtrzymującego napędu optycznego Rysunek 73. Instalowanie napędu optycznego Typ 2 Rozdział 4. Wymiana sprzętu 51

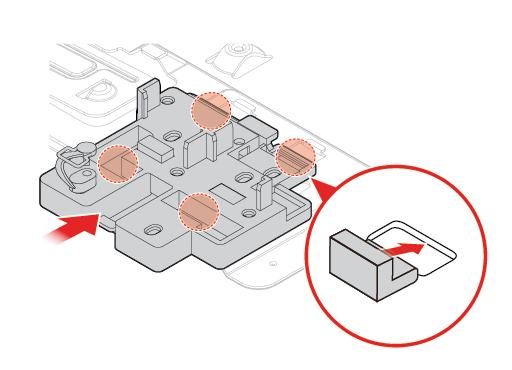

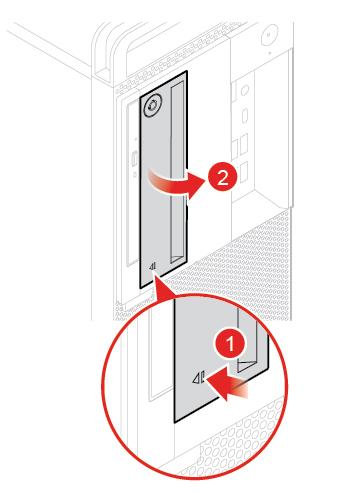

56 Rysunek 74. Wysuwanie plastikowego zatrzasku Rysunek 75. Wyjmowanie wspornika napędu optycznego Rysunek 76. Instalowanie wspornika napędu optycznego 52 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

57 Rysunek 77. Instalowanie napędu optycznego 6. Zainstaluj z powrotem usunięte części. Wymiana części: patrz Kończenie wymiany części na stronie 71. Wymiana wspornika dysku M.2 Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera. 2. Usuń pokrywę komputera. Patrz Usuwanie pokrywy komputera na stronie Usuń przednią obejmę. Patrz Wymiana przedniej obejmy na stronie Odchyl zespół wnęki napędu do góry. Patrz Podnoszenie i opuszczanie zespołu wnęki napędu na stronie Usuń dysk M Wymień wspornik dysku M.2. Rysunek 78. Usuwanie wspornika dysku M.2 Rozdział 4. Wymiana sprzętu 53

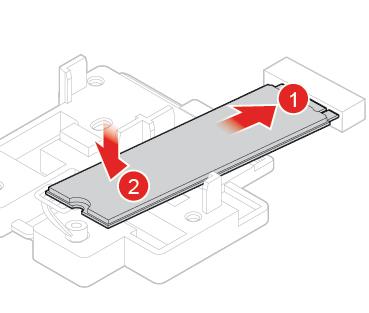

58 Rysunek 79. Instalowanie wspornika dysku M.2 7. Zainstaluj z powrotem usunięte części. Wymiana części: patrz Kończenie wymiany części na stronie 71. Wymiana karty Wi-Fi Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera. 2. Usuń pokrywę komputera. Patrz Usuwanie pokrywy komputera na stronie Usuń przednią obejmę. Patrz Wymiana przedniej obejmy na stronie Odchyl zespół wnęki napędu do góry. Patrz Podnoszenie i opuszczanie zespołu wnęki napędu na stronie Wymień kartę Wi-Fi. Typ 1 Rysunek 80. Usuwanie osłony karty Wi-Fi 54 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

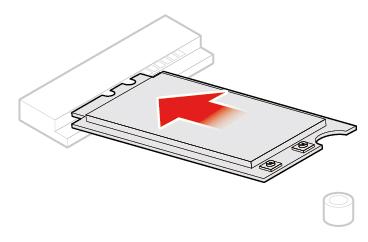

59 Rysunek 81. Odłączanie anten Rysunek 82. Wyjmowanie karty Wi-Fi Rysunek 83. Instalowanie karty Wi-Fi Rozdział 4. Wymiana sprzętu 55

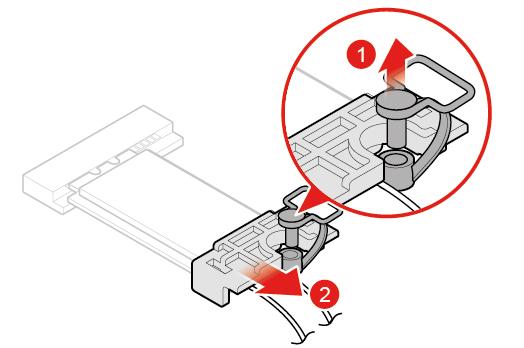

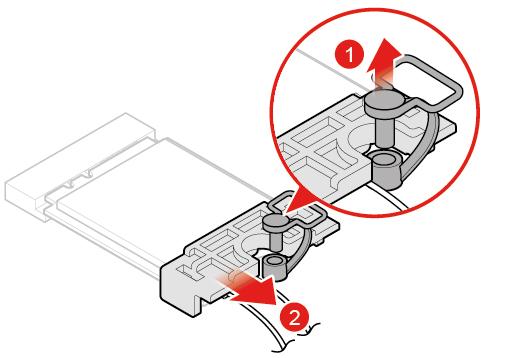

60 Rysunek 84. Podłączanie anten Rysunek 85. Instalowanie osłony karty Wi-Fi Typ 2 Rysunek 86. Usuwanie osłony karty Wi-Fi 56 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

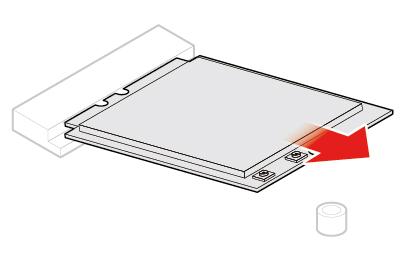

61 Rysunek 87. Odłączanie anten Rysunek 88. Wyjmowanie karty Wi-Fi Rysunek 89. Instalowanie karty Wi-Fi Rysunek 90. Podłączanie anten Rozdział 4. Wymiana sprzętu 57

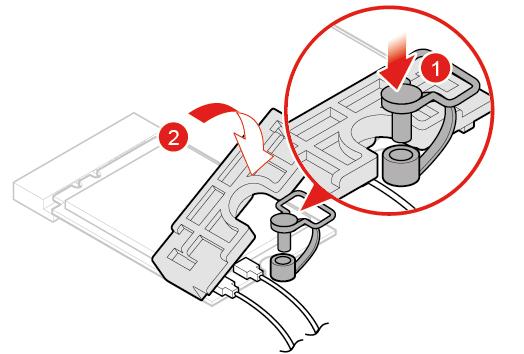

62 Rysunek 91. Instalowanie osłony karty Wi-Fi 6. Zainstaluj z powrotem usunięte części. Wymiana części: patrz Kończenie wymiany części na stronie 71. Wymiana anten Wi-Fi Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera. 2. Usuń pokrywę komputera. Patrz Usuwanie pokrywy komputera na stronie Usuń przednią obejmę. Patrz Wymiana przedniej obejmy na stronie Odchyl zespół wnęki napędu do góry. Patrz Podnoszenie i opuszczanie zespołu wnęki napędu na stronie Odłącz kable anteny od karty Wi-Fi. 6. Wymień anteny Wi-Fi. Przednia antena Wi-Fi 58 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

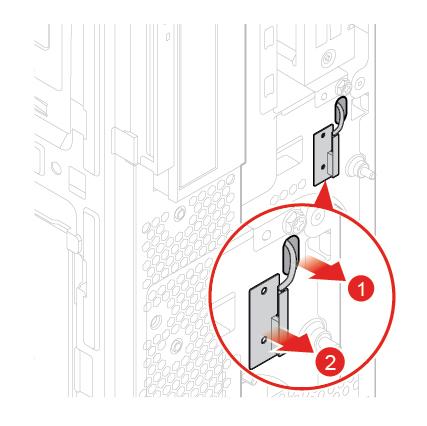

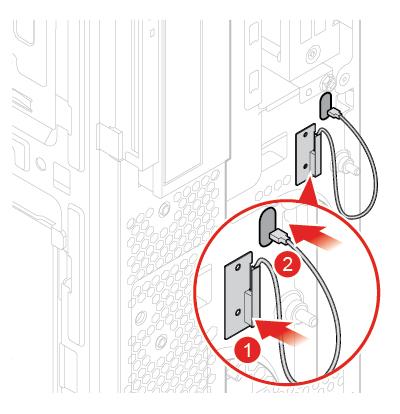

63 Rysunek 92. Odłączanie anteny Wi-Fi Rysunek 93. Instalowanie anteny Wi-Fi Tylna antena Wi-Fi Rozdział 4. Wymiana sprzętu 59

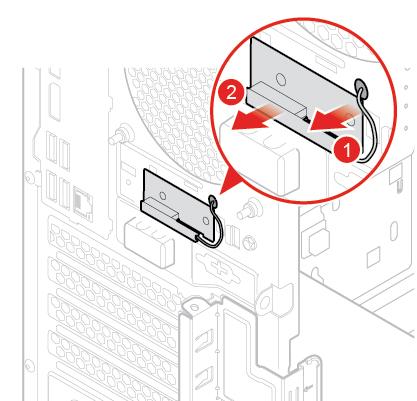

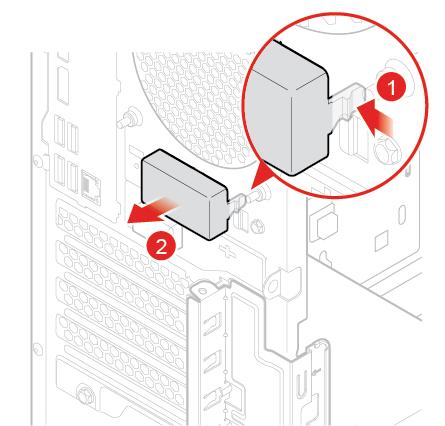

64 Rysunek 94. Zdejmowanie pokrywy tylnej anteny Wi-Fi Rysunek 95. Odłączanie anteny Wi-Fi 60 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

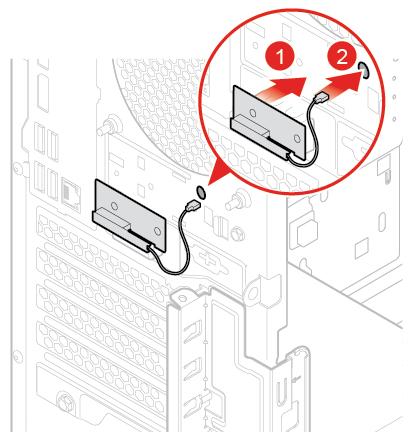

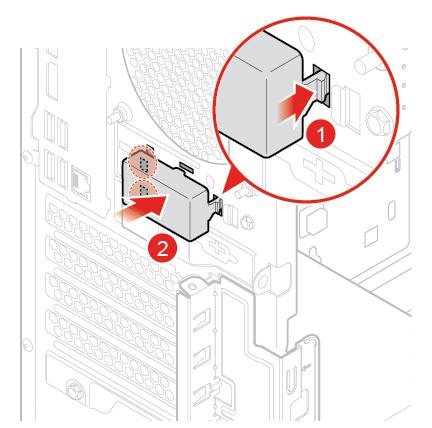

65 Rysunek 96. Instalowanie anteny Wi-Fi Rysunek 97. Instalowanie pokrywy tylnej anteny Wi-Fi 7. Zainstaluj z powrotem usunięte części. Wymiana części: patrz Kończenie wymiany części na stronie 71. Wymiana zespołu radiatora i wentylatora Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. ZAGROŻENIE: Zespół radiatora i wentylatora może być gorący. Przed otwarciem pokrywy wyłącz komputer i odczekaj kilka minut, aż ostygnie. Rozdział 4. Wymiana sprzętu 61

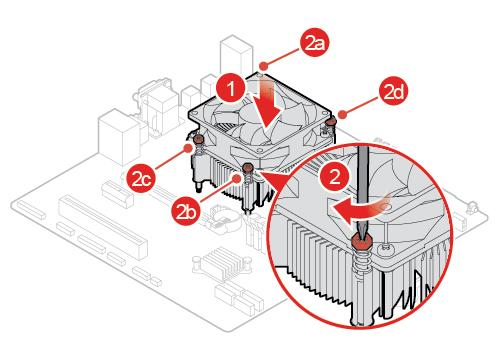

66 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera. 2. Usuń pokrywę komputera. Patrz Usuwanie pokrywy komputera na stronie Usuń przednią obejmę. Patrz Wymiana przedniej obejmy na stronie Odchyl zespół wnęki napędu do góry. Patrz Podnoszenie i opuszczanie zespołu wnęki napędu na stronie Odłącz kabel zespołu radiatora i wentylatora od płyty głównej. 6. Wymień radiator i zespół wentylatora. Rysunek 98. Wyjmowanie radiatora i zespołu wentylatora Rysunek 99. Montaż zespołu radiatora i wentylatora 7. Podłącz kabel nowego zespołu radiatora i wentylatora do płyty głównej. 8. Zainstaluj z powrotem usunięte części. Wymiana części: patrz Kończenie wymiany części na stronie 71. Wymiana zespołu zasilacza Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. 62 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

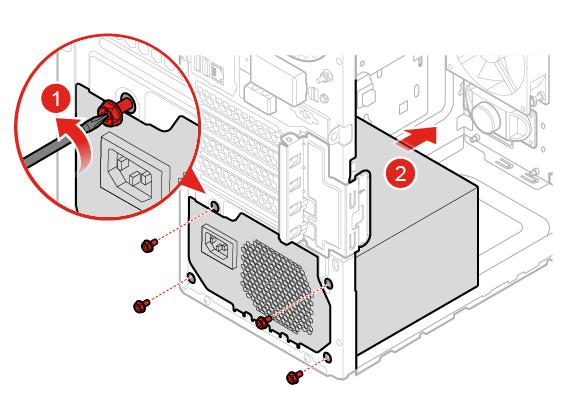

67 Chociaż komputer nie zawiera ruchomych części (z wyjątkiem kabla zasilającego), bezpieczeństwo i konieczność zachowania zgodności z właściwą certyfikacją UL (Underwriters Laboratories) wymaga zamieszczenia poniższych ostrzeżeń. ZAGROŻENIE: Nie wolno zdejmować obudowy zasilacza ani usuwać jakiejkolwiek części, do której dołączono etykietę o poniższej treśc Wewnątrz każdego podzespołu, na którym umieszczono tę etykietę, występuje prąd o niebezpiecznym napięciu, natężeniu lub mocy. W środku podzespołów nie ma żadnych części wymagających obsługi. Jeśli istnieje podejrzenie wadliwego działania którejkolwiek z tych części, należy się skontaktować z serwisantem. 1. Usuń pokrywę komputera. Patrz Usuwanie pokrywy komputera na stronie Usuń przednią obejmę. Patrz Wymiana przedniej obejmy na stronie Usuń napęd optyczny. Patrz Wymiana napędu optycznego na stronie Usuń wspornik dysku. Patrz Wymiana dysku na stronie Odłącz przewód zespołu zasilacza od płyty głównej. 6. Wymień zespół zasilacza. Rysunek 100. Wyjmowanie zespołu zasilacza Rozdział 4. Wymiana sprzętu 63

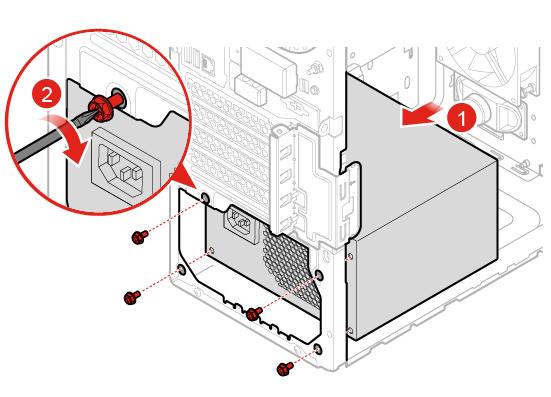

68 Rysunek 101. Instalowanie zespołu zasilacza 7. Podłącz przewód nowego zespołu zasilacza do płyty głównej. 8. Zainstaluj z powrotem usunięte części. Wymiana części: patrz Kończenie wymiany części na stronie 71. Wymiana mikroprocesora Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. ZAGROŻENIE: Radiator i mikroprocesor mogą być gorące. Przed otwarciem pokrywy wyłącz komputer i odczekaj kilka minut, aż ostygnie. 1. Usuń pokrywę komputera. Patrz Usuwanie pokrywy komputera na stronie Usuń przednią obejmę. Patrz Wymiana przedniej obejmy na stronie Opuść zespół wnęki napędu do zewnątrz. Patrz Podnoszenie i opuszczanie zespołu wnęki napędu na stronie Usuń radiator i zespół wentylatora. Patrz Wymiana zespołu radiatora i wentylatora na stronie Odłącz wszystkie kable podłączone do płyty głównej. 6. Wymień mikroprocesor. Uwagi: Mikroprocesor i gniazdo mogą wyglądać inaczej niż na ilustracji. Dotykaj tylko krawędzi mikroprocesora. Nie dotykaj złotych styków na spodzie. Kiedy gniazdo mikroprocesora jest odsłonięte, nie upuść na nie żadnego przedmiotu. Styki gniazda muszą być jak najczystsze. 64 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

69 Rysunek 102. Odblokowywanie uchwytu Rysunek 103. Obracanie gniazda w górę Rysunek 104. Wyjmowanie mikroprocesora Rysunek 105. Instalowanie mikroprocesora Rozdział 4. Wymiana sprzętu 65

70 Rysunek 106. Obracanie gniazda w dół Rysunek 107. Blokowanie uchwytu 7. Podłącz do płyty głównej wszystkie kable, które zostały wcześniej odłączone. 8. Zainstaluj z powrotem usunięte części. Wymiana części: patrz Kończenie wymiany części na stronie 71. Wymiana blokady elektronicznej Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. Informacja: Do wykręcenia wkrętów potrzebne jest specjalne narzędzie (klucz gwiazdkowy T15). 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera. 2. Usuń pokrywę komputera. Patrz Usuwanie pokrywy komputera na stronie Odłącz od płyty głównej kabel blokady elektronicznej. 4. Wymień blokadę elektroniczną. 66 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

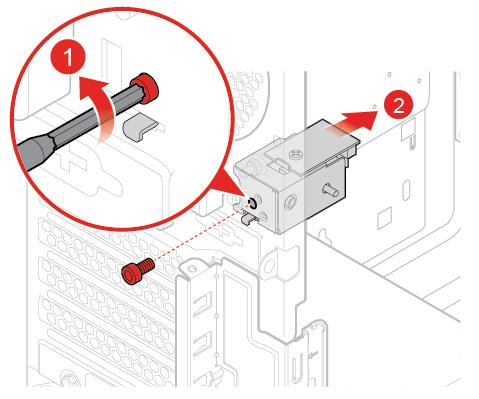

71 Rysunek 108. Usuwanie blokady elektronicznej Rysunek 109. Instalowanie blokady elektronicznej 5. Zainstaluj z powrotem usunięte części. Wymiana części: patrz Kończenie wymiany części na stronie 71. Wymiana czujnika otwarcia obudowy Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera. 2. Usuń pokrywę komputera. Patrz Usuwanie pokrywy komputera na stronie Usuń przednią obejmę. Patrz Wymiana przedniej obejmy na stronie Odchyl zespół wnęki napędu do góry. Patrz Podnoszenie i opuszczanie zespołu wnęki napędu na stronie Odłącz ponownie kabel czujnika otwarcia obudowy od płyty głównej. Rozdział 4. Wymiana sprzętu 67

72 6. Wymień czujnik otwarcia obudowy. Rysunek 110. Wyjmowanie czujnika otwarcia obudowy Rysunek 111. Instalowanie czujnika otwarcia obudowy 7. Podłącz kabel nowego czujnika otwarcia obudowy do płyty głównej. 8. Zainstaluj z powrotem usunięte części. Wymiana części: patrz Kończenie wymiany części na stronie 71. Wymiana wentylatora tylnego Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera. 68 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

73 2. Usuń pokrywę komputera. Patrz Usuwanie pokrywy komputera na stronie Usuń przednią obejmę. Patrz Wymiana przedniej obejmy na stronie Odchyl zespół wnęki napędu do góry. Patrz Podnoszenie i opuszczanie zespołu wnęki napędu na stronie Odłącz kabel tylnego wentylatora od płyty głównej. 6. Wymień tylny wentylator. Rysunek 112. Wyjmowanie wentylatora tylnego Rysunek 113. Instalowanie wentylatora tylnego 7. Podłącz kabel nowego tylnego wentylatora do płyty głównej. 8. Zainstaluj z powrotem usunięte części. Wymiana części: patrz Kończenie wymiany części na stronie 71. Rozdział 4. Wymiana sprzętu 69

74 Wymiana płyty głównej Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznik z ważnymi informacjami o produkcie. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable od komputera. 2. Usuń pokrywę komputera. Patrz Usuwanie pokrywy komputera na stronie Usuń przednią obejmę. Patrz Wymiana przedniej obejmy na stronie Wymontuj przycisk zasilania. Patrz Wymiana przycisku zasilania na stronie Usuń przedni wspornik opcji we/wy. Patrz Wymiana przedniego wspornika opcji we/wy na stronie Odchyl zespół wnęki napędu do góry. Patrz Podnoszenie i opuszczanie zespołu wnęki napędu na stronie Usuń wszystkie moduły pamięci. Patrz Wymiana modułu pamięci na stronie Usuń radiator i zespół wentylatora. Patrz Wymiana zespołu radiatora i wentylatora na stronie Usuń mikroprocesor. Patrz Wymiana mikroprocesora na stronie Usuń wszystkie karty PCI Express. Patrz Wymiana karty PCI Express na stronie Usuń kartę Wi-Fi. Patrz Wymiana karty Wi-Fi na stronie Usuń dysk M.2. Patrz Wymiana dysku M.2 na stronie Zapamiętaj ułożenie kabli i ich połączenia, a następnie odłącz wszystkie kable od płyty głównej. Patrz Płyta główna na stronie M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

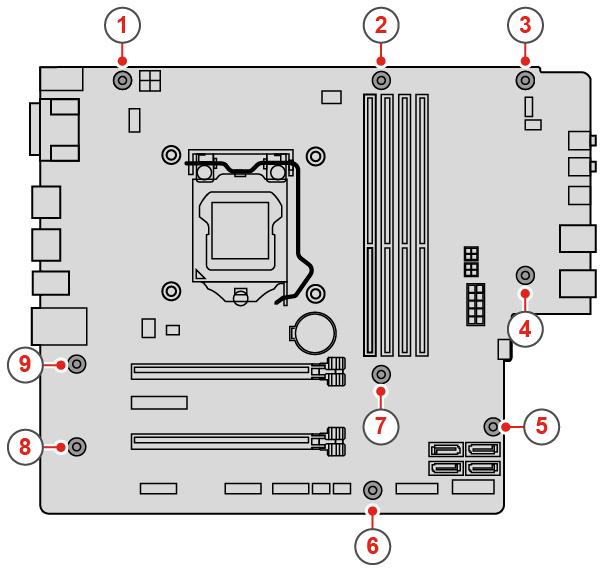

75 14. Wymień płytę główną. Uwagi: Numery na ilustracji poniżej pokazują rozmieszczenie wkrętów i kolejność, w jakiej należy je odkręcać oraz przykręcać. Płytę główną należy chwytać delikatnie za brzegi. Rysunek 114. Wyciąganie płyty głównej 15. Poprowadź odpowiednio wszystkie kable odłączone od uszkodzonej płyty głównej, a następnie podłącz je do nowej płyty. Patrz Płyta główna na stronie Zainstaluj z powrotem usunięte części. Wymiana części: patrz Kończenie wymiany części na stronie 71. Kończenie wymiany części Po zakończeniu instalowania lub wymiany wszystkich części należy z powrotem założyć pokrywę komputera i podłączyć kable. Aby zainstalować pokrywę komputera i podłączyć kable: 1. Upewnij się, że wszystkie elementy złożono poprawnie, a wewnątrz komputera nie zostały żadne narzędzia ani nieprzykręcone wkręty. 2. Przed ponownym nałożeniem pokrywy komputera upewnij się, że kable są poprawnie ułożone. Układaj kable z dala od zawiasów i boków obudowy, aby nie przeszkadzały przy zakładaniu pokrywy. Rozdział 4. Wymiana sprzętu 71

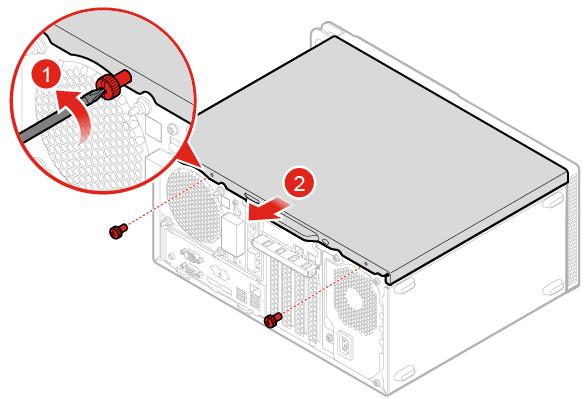

76 3. Zamontuj pokrywę komputera. Rysunek 115. Zakładanie pokrywy komputera 4. Ustaw komputer pionowo. 5. Jeśli jest dostępne urządzenie blokujące, użyj go do zablokowania komputera. 6. Podłącz kable zewnętrzne i zasilające do odpowiednich złączy komputera. 72 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

77 Dodatek A. Uwagi Firma Lenovo może nie oferować w niektórych krajach produktów, usług lub opcji omawianych w niniejszej publikacji. Informacje o produktach i usługach dostępnych w danym kraju można uzyskać od lokalnego przedstawiciela firmy Lenovo. Odwołanie do produktu, programu lub usługi firmy Lenovo nie oznacza, że można użyć wyłącznie tego produktu, programu lub usługi. Zamiast nich można zastosować ich odpowiednik funkcjonalny pod warunkiem, że nie narusza to praw własności intelektualnej firmy Lenovo. Jednakże cała odpowiedzialność za ocenę przydatności i sprawdzenie działania produktu, programu lub usługi, pochodzących od innego producenta, spoczywa na użytkowniku. Firma Lenovo może posiadać patenty lub złożone wnioski patentowe na towary i usługi, o których mowa w niniejszej publikacji. Przedstawienie tej publikacji nie daje żadnych uprawnień licencyjnych do tychże patentów. Pisemne zapytania w sprawie licencji można przesyłać na adres: Lenovo (United States), Inc Think Place - Building One Morrisville, NC U.S.A. Attention: Lenovo Director of Licensing LENOVO DOSTARCZA TĘ PUBLIKACJĘ W TAKIM STANIE, W JAKIM SIĘ ZNAJDUJE ( AS IS ) BEZ UDZIELANIA JAKICHKOLWIEK GWARANCJI (W TYM TAKŻE RĘKOJMI), WYRAŹNYCH LUB DOMNIEMANYCH, A W SZCZEGÓLNOŚCI DOMNIEMANYCH GWARANCJI PRZYDATNOŚCI HANDLOWEJ, PRZYDATNOŚCI DO OKREŚLONEGO CELU ORAZ GWARANCJI, ŻE PUBLIKACJA NIE NARUSZA PRAW STRON TRZECICH. Ustawodawstwa niektórych krajów nie dopuszczają zastrzeżeń dotyczących gwarancji wyraźnych lub domniemanych w odniesieniu do pewnych transakcji; w takiej sytuacji powyższe zdanie nie ma zastosowania. Informacje zawarte w tej publikacji mogą zawierać niedokładności techniczne i błędy drukarskie. Okresowo mogą być wprowadzane zmiany do tej publikacji; zmiany takie zostaną uwzględnione w kolejnych wydaniach publikacji. Firma Lenovo zastrzega sobie prawo do wprowadzania ulepszeń i/lub zmian w produktach i/lub programach opisanych w niniejszej publikacji w dowolnym czasie, bez wcześniejszego powiadomienia. Produkty opisane w niniejszym dokumencie nie są przeznaczone do zastosowań związanych z wszczepieniami lub podtrzymywaniem życia, gdzie niewłaściwe funkcjonowanie może spowodować uszczerbek na zdrowiu lub śmierć. Informacje zawarte w niniejszym dokumencie pozostają bez wpływu na dane techniczne produktów oraz gwarancje firmy Lenovo. Żadne z postanowień niniejszego dokumentu nie ma charakteru wyraźnej lub domniemanej licencji czy zabezpieczenia bądź ochrony przed roszczeniami w ramach praw własności intelektualnej firmy Lenovo lub stron trzecich. Wszelkie zawarte tu informacje zostały uzyskane w konkretnym środowisku i mają charakter ilustracyjny. Wyniki osiągane w innych środowiskach operacyjnych mogą być odmienne. Firma Lenovo ma prawo do stosowania i rozpowszechniania informacji przysłanych przez użytkownika w dowolny sposób, jaki uzna za właściwy, bez żadnych zobowiązań wobec ich autora. Wszelkie wzmianki w niniejszej publikacji na temat stron internetowych innych firm zostały wprowadzone wyłącznie dla wygody użytkownika i w żadnym wypadku nie stanowią zachęty do ich odwiedzania. Materiały dostępne na tych stronach nie wchodzą w skład materiałów opracowanych do tego produktu firmy Lenovo, a użytkownik może korzystać z nich na własną odpowiedzialność. Dodatek A. Uwagi 73

78 Wszelkie dane dotyczące wydajności zostały zebrane w kontrolowanym środowisku. Dlatego też rezultaty osiągane w innych środowiskach operacyjnych mogą być inne. Niektóre pomiary mogły być dokonywane na systemach będących w fazie rozwoju i nie ma gwarancji, że pomiary te wykonane na ogólnie dostępnych systemach dadzą takie same wyniki. Niektóre z pomiarów mogły być estymowane przez ekstrapolację. Rzeczywiste wyniki mogą być inne. Użytkownicy powinni we własnym zakresie sprawdzić odpowiednie dane dla ich środowiska. 74 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu

79 Dodatek B. Znaki towarowe Następujące nazwy są znakami towarowymi Lenovo w Stanach Zjednoczonych i/lub w innych krajach: Lenovo Logo Lenovo DisplayPort i Mini DisplayPort są znakami towarowymi Video Electronics Standards Association. Nazwy HDMI i HDMI High-Definition Multimedia Interface są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy HDMI Licensing LLC w Stanach Zjednoczonych i/lub w innych krajach. Nazwy innych przedsiębiorstw, produktów i usług mogą być znakami towarowymi lub znakami usług innych podmiotów. Dodatek B. Znaki towarowe 75

80 76 M920t Podręcznik użytkownika i Podręcznik konserwacji sprzętu
