Elementy komputera przenośnego

Transkrypt

1 Elementy komputera przenośnego Instrukcja obsługi

2 Copyright 2006 Hewlett-Packard Development Company, L.P. Microsoft i Windows są zastrzeżonymi w Stanach Zjednoczonych znakami towarowymi firmy Microsoft Corporation. Bluetooth jest znakiem towarowym należącym do właściciela i używanym przez firmę Hewlett-Packard Company w ramach licencji. Informacje zawarte w niniejszym dokumencie mogą zostać zmienione bez powiadomienia. Jedyne warunki gwarancji na produkty i usługi firmy HP są ujęte w odpowiednich informacjach o gwarancji towarzyszących tym produktom i usługom. Żadne z podanych tu informacji nie powinny być uznawane za jakiekolwiek gwarancje dodatkowe. Firma HP nie ponosi odpowiedzialności za błędy techniczne lub wydawnicze ani pominięcia, jakie mogą wystąpić w tekście. Wydanie pierwsze: Październik 2006 Numer katalogowy dokumentu:

3 Spis treści 1 Elementy Elementy w górnej części komputera... 2 Płytka dotykowa TouchPad... 2 Wskaźniki... 3 Przyciski i głośnik... 4 Klawisze... 5 Podręczny wykaz skrótów klawiaturowych... 5 Elementy z przodu komputera... 7 Elementy z prawej strony komputera... 8 Elementy z lewej strony komputera... 9 Elementy w dolnej części komputera Elementy wyświetlacza Anteny urządzenia bezprzewodowego (tylko wybrane modele) Dodatkowe elementy sprzętowe Etykiety Indeks PLWW iii

4 iv PLWW

5 1 Elementy W tym rozdziale opisano cechy sprzętu komputera przenośnego. Aby zobaczyć listę urządzeń zainstalowanych w komputerze: 1. Wybierz kolejno Start > Mój komputer. 2. W obszarze Dyski twarde kliknij nazwę dysku twardego swojego komputera. 3. W lewym okienku w obszarze Zadania systemowe kliknij opcję Wyświetl informacje o systemie. 4. Wybierz kartę Sprzęt > Menedżer urządzeń. Używając Menedżera urządzeń, można także dodawać sprzęt i modyfikować konfiguracje urządzeń. Uwaga Elementy zestawu komputerowego mogą różnić się w zależności od kraju/regionu oraz modelu. Na ilustracjach zamieszczonych w tym rozdziale przedstawiono standardowe elementy większości modeli komputerów. PLWW 1

6 Elementy w górnej części komputera Płytka dotykowa TouchPad Element Opis (1) Płytka dotykowa TouchPad* Umożliwia przesuwanie wskaźnika, a także zaznaczanie oraz aktywowanie elementów na ekranie. (2) Lewy przycisk płytki dotykowej TouchPad* Pełni te same funkcje, co lewy przycisk myszy zewnętrznej. (3) Prawy przycisk płytki dotykowej TouchPad* Pełni te same funkcje, co prawy przycisk myszy zewnętrznej. (4) Obszar przewijania płytki dotykowej TouchPad* Umożliwia przewijanie w górę lub w dół. * W tabeli podano ustawienia fabryczne. Aby wyświetlić i zmienić ustawienia płytki dotykowej TouchPad, wybierz kolejno Start > Panel sterowania > Drukarki i inny sprzęt > Mysz. 2 Rozdział 1 Elementy PLWW

7 Wskaźniki Element Opis (1) Wskaźnik caps lock Świeci: włączona jest funkcja caps lock. (2) Wskaźnik komunikacji bezprzewodowej (tylko wybrane modele) Niebieski: wbudowane urządzenie bezprzewodowe, takie jak urządzenie bezprzewodowej sieci lokalnej (WLAN) i/lub urządzenie Bluetooth, jest włączone. Nie świeci: wszystkie urządzenia bezprzewodowe są wyłączone. (3) Wskaźnik zasilania Świeci: komputer jest włączony. Miga: komputer jest w trybie wstrzymania. Nie świeci: komputer jest wyłączony lub znajduje się w stanie hibernacji. PLWW Elementy w górnej części komputera 3

8 Przyciski i głośnik Element Opis (1) głośnik Odtwarza dźwięk. (2) Przycisk komunikacji bezprzewodowej (tylko wybrane modele) Włącza i wyłącza funkcje komunikacji bezprzewodowej, nie ustanawia jednak połączenia bezprzewodowego. Uwaga Aby można było ustanowić połączenie bezprzewodowe, musi być skonfigurowana sieć bezprzewodowa. (3) Przycisk zasilania* Gdy komputer jest wyłączony, naciśnij przycisk, aby go włączyć. Gdy komputer jest włączony, naciśnij przycisk, aby uruchomić hibernację. Gdy komputer jest w stanie wstrzymania, krótko naciśnij przycisk, aby zakończyć stan wstrzymania. Gdy komputer jest w hibernacji, krótko naciśnij przycisk, aby zakończyć hibernację. Jeżeli komputer przestanie odpowiadać i nie będzie można skorzystać z procedur zamykania systemu Microsoft Windows, naciśnij i przytrzymaj przycisk zasilania przez co najmniej 5 sekund, aby wyłączyć komputer. * W tabeli opisano ustawienia fabryczne. Informacje o możliwości zmiany ustawień fabrycznych można znaleźć w instrukcjach obsługi dostępnych w Centrum pomocy i obsługi technicznej. 4 Rozdział 1 Elementy PLWW

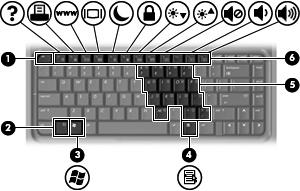

9 Klawisze Element Opis (1) Klawisz esc Naciśnięcie z klawiszem fn powoduje wyświetlenie informacji o systemie. (2) Klawisz fn Naciśnięcie z klawiszem funkcyjnym lub klawiszem esc umożliwia wykonanie często używanych funkcji systemu. (3) Klawisz z logo systemu Windows Powoduje wyświetlenie menu Start systemu Microsoft Windows. (4) Klawisz aplikacji systemu Windows Powoduje wyświetlenie menu skrótów dla elementów znajdujących się pod kursorem. (5) Wbudowany blok klawiszy numerycznych Można ich używać tak samo jak klawiszy zewnętrznej klawiatury numerycznej. (6) Klawisze funkcyjne Naciśnięcie z klawiszem fn umożliwia wykonanie często używanych funkcji systemu. Podręczny wykaz skrótów klawiaturowych Aby wykonać tę funkcję Wyświetlanie informacji o systemie. Otwieranie Centrum pomocy i obsługi technicznej. Otwieranie okna Opcje wydruku. Otwieranie przeglądarki internetowej. Przełączanie między wyświetlaczem komputera a zewnętrznym urządzeniem wyświetlającym. Uruchamianie stanu wstrzymania. Uruchamianie funkcji QuickLock. Zmniejszanie jasności obrazu. Zwiększanie jasności obrazu. Naciśnij fn+esc fn+f1 fn+f2 fn+f3 fn+f4 fn+f5 fn+f6 fn+f7 fn+f8 PLWW Elementy w górnej części komputera 5

10 Aby wykonać tę funkcję Wyciszanie dźwięku głośnika. Zmniejszanie głośności dźwięku głośnika. Zwiększanie głośności dźwięku głośnika. Naciśnij fn+f9 fn+f11 fn+f12 6 Rozdział 1 Elementy PLWW

11 Elementy z przodu komputera Element Opis (1) Wskaźnik baterii Świeci: trwa ładowanie baterii. Miga: poziom naładowania baterii, która jest jedynym dostępnym źródłem zasilania, jest niski. Kiedy poziom naładowania baterii osiąga krytycznie niski poziom, wskaźnik zaczyna szybko migać. Nie świeci: jeżeli komputer jest podłączony do źródła zasilania zewnętrznego, wskaźnik jest wyłączany, gdy wszystkie baterie w komputerze są w pełni naładowane. Jeżeli komputer nie jest podłączony do źródła zasilania zewnętrznego, wskaźnik pozostaje wyłączony do momentu osiągnięcia niskiego poziomu naładowania baterii. (2) Wyjściowe gniazdo audio (słuchawkowe) Umożliwia podłączenie opcjonalnych głośników, słuchawek tradycyjnych lub dousznych oraz zestawu słuchawkowego. (3) Wejściowe gniazdo audio (mikrofonowe) Umożliwia podłączenie opcjonalnego mikrofonu zestawu słuchawkowego komputera, mikrofonu kolumny stereo lub mikrofonu monofonicznego. PLWW Elementy z przodu komputera 7

12 Elementy z prawej strony komputera Element Opis (1) Napęd optyczny Odczytuje treść zapisaną na dysku optycznym. (2) Gniazdo linki zabezpieczającej Umożliwia przymocowanie do komputera opcjonalnej linki zabezpieczającej. Uwaga Linka zabezpieczająca utrudnia kradzież komputera, ale nie gwarantuje jego pełnego bezpieczeństwa. 8 Rozdział 1 Elementy PLWW

13 Elementy z lewej strony komputera Element Opis (1) Otwór wentylacyjny Umożliwia przepływ powietrza chłodzącego wewnętrzne części komputera. OSTROŻNIE Aby zapobiec przegrzaniu komputera, nie należy w żaden sposób zasłaniać otworów wentylacyjnych. Należy używać komputera tylko na twardej, płaskiej powierzchni. Nie należy dopuszczać, aby przepływ powietrza został zablokowany przez inną twardą powierzchnię, na przykład przez znajdującą się obok opcjonalną drukarkę, lub miękką powierzchnię, na przykład przez poduszki, gruby koc czy ubranie. Uwaga Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i ich ochrony przed przegrzaniem. Włączanie się i wyłączanie wewnętrznego wentylatora podczas normalnej eksploatacji jest normalnym zjawiskiem. (2) Gniazdo RJ-11 (modemowe) (tylko wybrane modele) Umożliwia podłączenie kabla modemowego. (3) Gniazdo sieciowe RJ-45 Umożliwia podłączenie kabla sieciowego. (4) Gniazdo zasilania Umożliwia podłączenie zasilacza prądu przemiennego. (5) Port monitora zewnętrznego Umożliwia podłączenie monitora zewnętrznego VGA lub projektora. (6) Porty USB (2) Umożliwiają podłączenie opcjonalnego urządzenia USB. (7) gniazdo PC Card Obsługuje opcjonalne 32-bitowe karty typu I i II (CardBus) lub 16- bitowe karty PC Card. (8) Przycisk wysuwania kart PC Card Wysuwa kartę PC Card z gniazda PC Card. PLWW Elementy z lewej strony komputera 9

14 Elementy w dolnej części komputera Element Opis (1) Wnęka baterii Miejsce na włożenie baterii. (2) Zatrzaski zwalniające baterię (2) Zwalniają baterię znajdującą się we wnęce. (3) Wnęka dysku twardego Znajduje się w niej dysk twardy. (4) Komora modułu pamięci Zawiera gniazdo modułów pamięci. (5) Otwór wentylacyjny Umożliwia przepływ powietrza chłodzącego wewnętrzne części komputera. OSTROŻNIE Aby zapobiec przegrzaniu komputera, nie należy w żaden sposób zasłaniać otworów wentylacyjnych. Należy używać komputera tylko na twardej, płaskiej powierzchni. Nie należy dopuszczać, aby przepływ powietrza został zablokowany przez inną twardą powierzchnię, na przykład przez znajdującą się obok opcjonalną drukarkę, lub miękką powierzchnię, na przykład przez poduszki, gruby koc czy ubranie. Uwaga Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i chronienia ich przed przegrzaniem. Włączanie i wyłączanie się wewnętrznego wentylatora podczas standardowej eksploatacji jest normalnym zjawiskiem. 10 Rozdział 1 Elementy PLWW

15 Elementy wyświetlacza Elementy Przełącznik wyświetlacza wewnętrznego Opis Powoduje wyłączenie wyświetlacza, jeśli zostanie on zamknięty w czasie pracy komputera. PLWW Elementy wyświetlacza 11

16 Anteny urządzenia bezprzewodowego (tylko wybrane modele) Wybrane modele komputerów są wyposażone w przynajmniej 2 anteny, które wysyłają i odbierają sygnały z jednego lub większej liczby urządzeń bezprzewodowych. Anteny te nie są widoczne z zewnątrz komputera. Informacje o przepisach dotyczących komunikacji bezprzewodowej można znaleźć w odpowiedniej sekcji podręcznika Uregulowania prawne, przepisy bezpieczeństwa i wymagania środowiskowe, który znajduje się w Centrum pomocy i obsługi technicznej. Uwaga anten. Aby zapewnić optymalną transmisję, należy pozostawiać wolną przestrzeń w pobliżu 12 Rozdział 1 Elementy PLWW

17 Dodatkowe elementy sprzętowe Element Opis (1) Bateria* Zasila komputer niepodłączony do źródła zasilania zewnętrznego. (2) Zasilacz prądu przemiennego Przekształca prąd przemienny w prąd stały. (3) Kabel zasilający* Umożliwia podłączenie zasilacza prądu przemiennego do gniazda prądu przemiennego. * Kable zasilające oraz baterie różnią się wyglądem w zależności od kraju i regionu. PLWW Dodatkowe elementy sprzętowe 13
