1 XPS 15 Instrukcja serwisowa Model komputera: XPS Model regulacji: P56F Typ regulacji: P56F002

2 Uwagi, przestrogi i ostrzeżenia UWAGA: Napis UWAGA oznacza ważną wiadomość, która pomoże lepiej wykorzystać komputer. PRZESTROGA: Napis PRZESTROGA informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub utraty danych, i przedstawia sposoby uniknięcia problemu. OSTRZEŻENIE: Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, obrażeń ciała lub śmierci Dell Inc. lub podmioty zależne. Wszelkie prawa zastrzeżone. Dell, EMC i inne znaki towarowe są znakami towarowymi firmy Dell Inc. lub jej spółek zależnych. Inne znaki towarowe mogą być znakami towarowymi ich właścicieli Wer. A01

3 Spis treści 1 Przed przystąpieniem do serwisowania komputera...8 Przed rozpoczęciem pracy...8 Instrukcje dotyczące bezpieczeństwa...8 Zalecane narzędzia...9 Wykaz śrub Po zakończeniu serwisowania komputera Wymontowywanie pokrywy dolnej...12 Procedura Instalowanie pokrywy dolnej Procedura Wymontowywanie akumulatora (połówkowego)...15 Przed wykonaniem procedury...15 Procedura Instalowanie akumulatora (połówkowego) Procedura...17 Po wykonaniu procedury Wymontowywanie akumulatora (pełnowymiarowego) Przed wykonaniem procedury...18 Procedura Instalowanie akumulatora (pełnowymiarowego)...20 Procedura...20 Po wykonaniu procedury Wymontowywanie modułów pamięci Przed wykonaniem procedury...21 Procedura Instalowanie modułów pamięci Procedura...23 Po wykonaniu procedury Wymontowywanie dysku twardego Przed wykonaniem procedury...25 Procedura Instalowanie dysku twardego...28 Procedura...28 Spis treści 3

4 Po wykonaniu procedury Wymontowywanie dysku SSD (połówkowego) Przed wykonaniem procedury...29 Procedura Instalowanie dysku SSD (połówkowego) Procedura Po wykonaniu procedury Wymontowywanie dysku SSD (pełnowymiarowego) Przed wykonaniem procedury...32 Procedura Instalowanie dysku SSD (pełnowymiarowego)...34 Procedura...34 Po wykonaniu procedury Wymontowywanie głośników...35 Przed wykonaniem procedury...35 Procedura Instalowanie głośników Procedura...37 Po wykonaniu procedury Wymontowywanie karty sieci bezprzewodowej Przed wykonaniem procedury...38 Procedura Instalowanie karty sieci bezprzewodowej...40 Procedura...40 Po wykonaniu procedury Wymontowywanie wentylatorów Przed wykonaniem procedury...42 Procedura Instalowanie wentylatorów...45 Procedura...45 Po wykonaniu procedury Wymontowywanie radiatora...46 Przed wykonaniem procedury...46 Procedura Instalowanie radiatora Procedura Spis treści

5 Po wykonaniu procedury Wymontowywanie zestawu płyty systemowej...49 Przed wykonaniem procedury...49 Procedura Instalowanie zestawu płyty systemowej...52 Procedura...52 Po wykonaniu procedury Wymontowywanie karty rozszerzeń audio...53 Przed wykonaniem procedury...53 Procedura Instalowanie karty rozszerzeń audio...55 Procedura Po wykonaniu procedury Wymontowywanie baterii pastylkowej...56 Przed wykonaniem procedury...56 Procedura Instalowanie baterii pastylkowej...58 Procedura...58 Po wykonaniu procedury Wymontowywanie klawiatury Przed wykonaniem procedury...59 Procedura Instalowanie klawiatury...62 Procedura...62 Po wykonaniu procedury Wymontowywanie modułu przycisku zasilania Przed wykonaniem procedury...63 Procedura Instalowanie modułu przycisku zasilania Procedura Po wykonaniu procedury Wymontowywanie opcjonalnej płyty czytnika linii papilarnych Przed wykonaniem procedury...66 Procedura Instalowanie opcjonalnej płyty czytnika linii papilarnych Procedura...68 Spis treści 5

6 Po wykonaniu procedury Wymontowywanie zestawu wyświetlacza Przed wykonaniem procedury...69 Procedura Instalowanie zestawu wyświetlacza...72 Procedura...72 Po wykonaniu procedury Wymontowywanie gniazda zasilacza Przed wykonaniem procedury Procedura Instalowanie gniazda zasilacza Procedura...75 Po wykonaniu procedury Wymontowywanie pokrywy anteny...76 Przed wykonaniem procedury Procedura Instalowanie pokrywy anteny Procedura...78 Po wykonaniu procedury Wymontowywanie modułu anteny...79 Przed wykonaniem procedury Procedura Instalowanie modułu anteny Procedura Po wykonaniu procedury Wymontowywanie zestawu podparcia dłoni Przed wykonaniem procedury...82 Procedura Instalowanie zestawu podparcia dłoni Procedura...84 Po wykonaniu procedury Pobieranie sterowników Pobieranie sterownika karty dźwiękowej Pobieranie sterownika karty graficznej...85 Pobieranie sterownika mikroukładu...86 Pobieranie sterownika USB...87 Pobieranie sterownika mikroukładu Spis treści

7 Pobieranie sterownika sieciowego Pobieranie sterownika czytnika linii papilarnych Program konfiguracji systemu...90 Sekwencja ładowania Klawisze nawigacji...90 Przegląd systemu BIOS Uruchamianie programu konfiguracji systemu BIOS Włączanie i wyłączanie funkcji USB w programie konfiguracji systemu BIOS Identyfikowanie dysku twardego w programie konfiguracji systemu BIOS...92 Sprawdzanie pamięci systemowej w systemie BIOS Opcje konfiguracji systemu Hasło systemowe i hasło konfiguracji systemu...98 Przypisywanie hasła konfiguracji systemu Usuwanie lub zmienianie istniejącego hasła konfiguracji systemu Czyszczenie zapomnianych haseł...99 Czyszczenie ustawień CMOS Resetowanie baterii zegara czasu rzeczywistego (RTC)...99 Ładowanie systemu BIOS (dysk USB) Rozwiązywanie problemów Ładowanie systemu BIOS Zainstaluj ponownie system Windows za pomocą dysku USB odzyskiwania Rozwiązywanie problemu z niemożnością uruchomienia systemu spowodowanego obsługą rozruchu przez USB Program diagnostyczny epsa (Enhanced Pre-Boot System Assessment) Przeprowadzanie testu diagnostycznego epsa Diagnostyka Uwalnianie ładunków resztkowych Włączanie i wyłączanie modułu Wi-Fi Uzyskiwanie pomocy i kontakt z firmą Dell Narzędzia pomocy technicznej do samodzielnego wykorzystania Kontakt z firmą Dell Spis treści 7

8 Przed przystąpieniem do serwisowania komputera 1 UWAGA: W zależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach w tym dokumencie. Tematy: Przed rozpoczęciem pracy Instrukcje dotyczące bezpieczeństwa Zalecane narzędzia Wykaz śrub Przed rozpoczęciem pracy 1 Zapisz i zamknij wszystkie otwarte pliki, a także zamknij wszystkie otwarte aplikacje. 2 Wyłącz komputer. Kliknij kolejno opcje Start > Zasilanie > Wyłącz. UWAGA: Jeśli używasz innego systemu operacyjnego, wyłącz urządzenie zgodnie z instrukcjami odpowiednimi dla tego systemu. 3 Odłącz komputer i wszystkie urządzenia peryferyjne od gniazdek elektrycznych. 4 Odłącz od komputera wszystkie urządzenia sieciowe i peryferyjne, np. klawiaturę, mysz, monitor itd. 5 Wyjmij z komputera wszystkie karty pamięci i dyski optyczne. Instrukcje dotyczące bezpieczeństwa Aby uchronić komputer przed uszkodzeniem i zapewnić sobie bezpieczeństwo, należy przestrzegać następujących zaleceń dotyczących bezpieczeństwa. OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa, dostarczonymi z komputerem. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. OSTRZEŻENIE: Przed otwarciem jakichkolwiek pokryw lub paneli należy odłączyć komputer od wszystkich źródeł zasilania. Po zakończeniu pracy wewnątrz komputera należy zainstalować pokrywy i panele oraz wkręcić śruby, a dopiero potem podłączyć komputer do gniazdka. PRZESTROGA: Aby uniknąć uszkodzenia komputera, należy pracować na płaskiej i czystej powierzchni. PRZESTROGA: Karty i podzespoły należy trzymać za krawędzie i unikać dotykania wtyków i złączy. PRZESTROGA: Użytkownik powinien wykonać tylko czynności rozwiązywania problemów i naprawy, które zespół pomocy technicznej firmy Dell autoryzował, lub, o które poprosił. Uszkodzenia wynikające z napraw serwisowych nieautoryzowanych przez firmę Dell nie są objęte gwarancją. Należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z produktem lub dostępnymi pod adresem PRZESTROGA: Przed dotknięciem dowolnego elementu wewnątrz komputera należy pozbyć się ładunków elektrostatycznych z ciała, dotykając dowolnej nielakierowanej powierzchni komputera, np. metalowych elementów z tyłu komputera. W trakcie pracy należy od czasu do czasu dotykać nielakierowanej powierzchni metalowej, aby odprowadzić ładunki elektrostatyczne, które mogłyby uszkodzić wewnętrzne podzespoły. 8 Przed przystąpieniem do serwisowania komputera

9 PRZESTROGA: Przy odłączaniu kabla należy pociągnąć za wtyczkę lub uchwyt, a nie za sam kabel. Niektóre kable mają złącza z zatrzaskami lub pokrętła, które przed odłączeniem kabla należy otworzyć lub odkręcić. Podczas odłączania kabli, należy je trzymać prosto, aby uniknąć wygięcia styków w złączach. Podczas podłączania kabli należy zwrócić uwagę na prawidłowe zorientowanie i wyrównanie złączy i portów. PRZESTROGA: Jeśli w czytniku kart pamięci znajduje się karta, należy ją nacisnąć i wyjąć. Zalecane narzędzia Procedury przedstawione w tym dokumencie mogą wymagać użycia następujących narzędzi: Wkrętak krzyżakowy nr 0 Wkrętak krzyżakowy nr 1 Wkrętak Torx nr 5 (T5) Rysik z tworzywa sztucznego Wykaz śrub W poniższej tabeli zamieszono wykaz śrub użytych do mocowania poszczególnych podzespołów komputera. Tabela 1. Wykaz śrub Element do czego mocowany Typ śruby Ilość Ilustracja śruby pokrywa dolna zestaw podparcia dłoni M2x3 T5 10 pokrywa dolna zestaw podparcia dłoni M2x8 2 Akumulator (połówkowy) zestaw podparcia dłoni M2x4 4 Akumulator (pełnowymiarowy) zestaw podparcia dłoni M2x4 7 obudowa dysku twardego zestaw dysku twardego M2x4 4 Dysk SSD (połówkowy). Płyta systemowa M2x3 1 Dysk SSD Wspornik dysku SSD M2x2 1 Dysk SSD (pełnowymiarowy) Płyta systemowa M2x3 1 Głośniki zestaw podparcia dłoni M2x2 4 Wentylator Płyta systemowa M2x4 4 zestaw radiatora Płyta systemowa M2x3 5/4 Wspornik kabla wyświetlacza Płyta systemowa M2x2 1 Przed przystąpieniem do serwisowania komputera 9

10 Element do czego mocowany Typ śruby Ilość Ilustracja śruby Płyta systemowa zestaw podparcia dłoni M2x4 5 Karta rozszerzeń audio Płyta systemowa M2x3 2 Klawiatura zestaw podparcia dłoni M1,6x Moduł przycisku zasilania zestaw podparcia dłoni M1,6x3 2 Płytka czytnika linii papilarnych zestaw podparcia dłoni M1,6x1.5 1 Zawiasy wyświetlacza zestaw podparcia dłoni M2,5x5 6 Złącze zasilacza zestaw podparcia dłoni M2x3 1 Moduł anteny Zestaw wyświetlacza M2x Przed przystąpieniem do serwisowania komputera

11 Po zakończeniu serwisowania komputera 2 PRZESTROGA: Pozostawienie nieużywanych lub nieprzykręconych śrub wewnątrz komputera może poważnie uszkodzić komputer. 1 Przykręć wszystkie śruby i sprawdź, czy wewnątrz komputera nie pozostały żadne nieużywane śruby. 2 Podłącz do komputera wszelkie urządzenia zewnętrzne, peryferyjne i kable odłączone przed rozpoczęciem pracy. 3 Zainstaluj karty pamięci, dyski i wszelkie inne elementy wymontowane przed rozpoczęciem pracy. 4 Podłącz komputer i wszystkie urządzenia peryferyjne do gniazdek elektrycznych. 5 Włącz komputer. Po zakończeniu serwisowania komputera 11

12 Wymontowywanie pokrywy dolnej 3 OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Zamknij klapę wyświetlacza i obróć komputer spodem do góry. 2 Odwróć plakietkę systemu i wykręć dwie śruby (M2x8) mocujące pokrywę dolną do zestawu podparcia dłoni. 3 Wykręć 10 śrub (M2x3 T5) mocujących pokrywę dolną do zestawu podparcia dłoni. Rysunek 1. Wymontowywanie pokrywy dolnej 1 pokrywa dolna 2 plakietka systemu 3 śruby (12) 4 Rysikiem z tworzywa sztucznego ostrożnie podważ pokrywę dolną, aby ją uwolnić z zestawu podparcia dłoni. 12 Wymontowywanie pokrywy dolnej

13 Rysunek 2. Podważanie pokrywy dolnej z podstawy komputera 1 pokrywa dolna Wymontowywanie pokrywy dolnej 13

14 4 Instalowanie pokrywy dolnej OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Umieść pokrywę dolną na zestawie podparcia dłoni i wciśnij na miejsce. 2 Wkręć 10 śrub (M2x3 T5) mocujących pokrywę dolną do zestawu podparcia dłoni. 3 Wkręć dwie śruby (M2x8) mocujące pokrywę dolną do zestawu podparcia dłoni. 4 Odwróć plakietkę systemu i zatrzaśnij ją na miejscu. 5 Odwróć komputer spodem do góry. 14 Instalowanie pokrywy dolnej

15 Wymontowywanie akumulatora (połówkowego) 5 OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Przed wykonaniem procedury Procedura Przed wykonaniem procedury Wymontuj pokrywę dolną. Procedura 1 Wykręć cztery śruby (M2x4) mocujące akumulator do zestawu podparcia dłoni. 2 Odłącz kabel akumulatora od płyty systemowej. 3 Wyjmij akumulator z zestawu podparcia dłoni. Rysunek 3. Wymontowywanie akumulatora 1 kabel akumulatora 2 śruby (4) 3 akumulator 4 zestaw podparcia dłoni Wymontowywanie akumulatora (połówkowego) 15

16 4 Odwróć komputer, otwórz wyświetlacz, a następnie naciśnij przycisk zasilania i przytrzymaj przez pięć sekund, aby odprowadzić ładunki elektryczne z płyty systemowej. 16 Wymontowywanie akumulatora (połówkowego)

17 Instalowanie akumulatora (połówkowego) 6 OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Procedura Po wykonaniu procedury Procedura 1 Wyrównaj otwory na śruby w akumulatorze z otworami w zestawie podparcia dłoni. 2 Wkręć cztery śruby (M2x4) mocujące akumulator do zestawu podparcia dłoni. 3 Podłącz kabel akumulatora do płyty systemowej. Po wykonaniu procedury Zainstaluj pokrywę dolną. Instalowanie akumulatora (połówkowego) 17

18 Wymontowywanie akumulatora (pełnowymiarowego) 7 OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Przed wykonaniem procedury Procedura Przed wykonaniem procedury Wymontuj pokrywę dolną. Procedura UWAGA: Dysk twardy nie jest dostępny w systemach dostarczanych z akumulatorem 6-ogniwowym (o pełnej długości). 1 Wykręć siedem śrub (M2x4) mocujących akumulator do zestawu podparcia dłoni. 2 Odłącz kabel akumulatora od płyty systemowej. 3 Wyjmij akumulator z zestawu podparcia dłoni. 18 Wymontowywanie akumulatora (pełnowymiarowego)

19 Rysunek 4. Wymontowywanie akumulatora 1 zestaw podparcia dłoni 2 kabel akumulatora 3 śruby (7) 4 akumulator 4 Odwróć komputer, otwórz wyświetlacz, a następnie naciśnij przycisk zasilania i przytrzymaj przez pięć sekund, aby odprowadzić ładunki elektryczne z płyty systemowej. Wymontowywanie akumulatora (pełnowymiarowego) 19

20 Instalowanie akumulatora (pełnowymiarowego) 8 OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Procedura Po wykonaniu procedury Procedura UWAGA: Dysk twardy nie jest dostępny w systemach dostarczanych z akumulatorem 6-ogniwowym (o pełnej długości). 1 Wyrównaj otwory na śruby w akumulatorze z otworami w zestawie podparcia dłoni. 2 Wkręć siedem śrub (M2x4) mocujących akumulator do zestawu podparcia dłoni. 3 Podłącz kabel akumulatora do płyty systemowej. Po wykonaniu procedury Zainstaluj pokrywę dolną. 20 Instalowanie akumulatora (pełnowymiarowego)

21 Wymontowywanie modułów pamięci 9 OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Przed wykonaniem procedury Procedura Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator (połówkowy) lub akumulator (pełnowymiarowy). Procedura 1 Rozciągnij palcami zaciski mocujące po obu stronach każdego złącza modułu pamięci, aż moduł odskoczy. 2 Przesuń i wyjmij moduł pamięci z gniazda. Wymontowywanie modułów pamięci 21

22 Rysunek 5. Wymontowywanie modułów pamięci 1 moduł pamięci 2 zaciski mocujące (2) 3 gniazdo modułu pamięci 22 Wymontowywanie modułów pamięci

23 10 Instalowanie modułów pamięci OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Procedura Po wykonaniu procedury Procedura 1 Dopasuj wycięcie w module pamięci do wypustki w gnieździe. 2 Włóż moduł pamięci do gniazda pod kątem i delikatnie dociśnij, aż zostanie osadzony. UWAGA: Jeśli nie usłyszysz kliknięcia, wyjmij moduł pamięci i zainstaluj go ponownie. Rysunek 6. Instalowanie modułów pamięci 1 moduł pamięci 2 wycięcie Instalowanie modułów pamięci 23

24 3 zaczep 4 gniazdo modułu pamięci 5 zaciski mocujące Po wykonaniu procedury 1 Zainstaluj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 2 Zainstaluj pokrywę dolną. 24 Instalowanie modułów pamięci

25 11 Wymontowywanie dysku twardego OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. PRZESTROGA: Dyski twarde są delikatne. Z dyskiem twardym należy obchodzić się bardzo ostrożnie. PRZESTROGA: Nie należy wyjmować dysku twardego, gdy komputer jest włączony lub w stanie uśpienia, ponieważ może to spowodować utratę danych. Tematy: Przed wykonaniem procedury Procedura Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontowywanie akumulatora (połówkowego). Procedura UWAGA: Dysk twardy nie jest dostępny w systemach dostarczanych z akumulatorem 6-ogniwowym (o pełnej długości). 1 Wykręć cztery śruby (M2x4) mocujące obudowę dysku twardego do zestawu podparcia dłoni. 2 Zdejmij obudowę z zestawu dysku twardego. Wymontowywanie dysku twardego 25

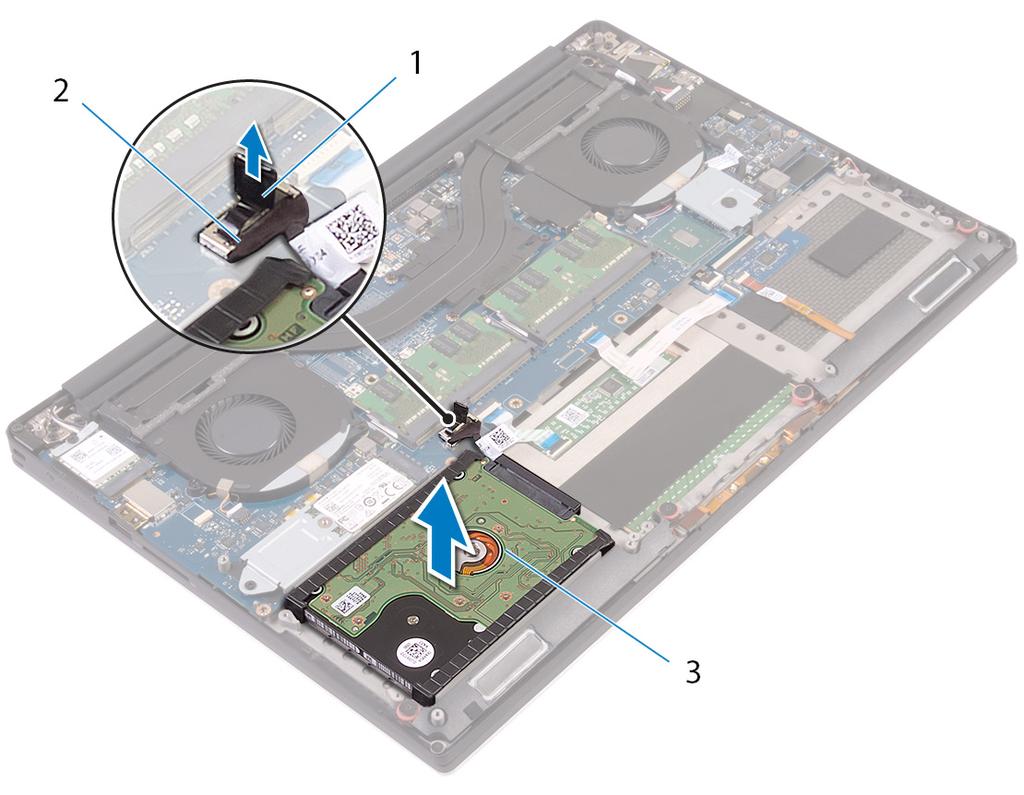

26 Rysunek 7. Wymontowywanie obudowy dysku twardego 1 śruby (4) 2 obudowa dysku twardego 3 zestaw dysku twardego 3 Pociągając za uchwyt, odłącz kabel dysku twardego od płyty systemowej. 4 Wyjmij zestaw dysku twardego z zestawu podparcia dłoni. Rysunek 8. Odłączanie kabla dysku twardego od płyty systemowej. 1 uchwyt 2 kabel dysku twardego 3 zestaw dysku twardego 5 Odłącz przejściówkę od zestawu dysku twardego. 26 Wymontowywanie dysku twardego

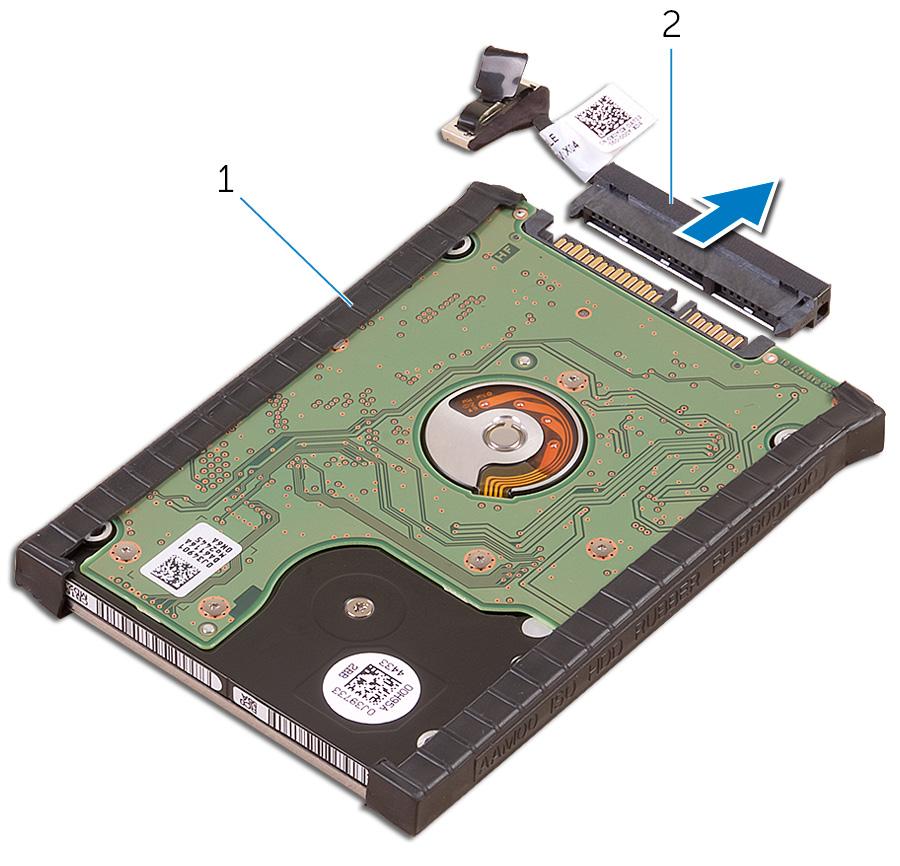

27 Rysunek 9. Odłączanie przejściówki od zestawu dysku twardego 1 zestaw dysku twardego 2 przejściówka dysku twardego 6 Zdejmij pokrywy z dysku twardego. Rysunek 10. Zdejmowanie pokrywy z dysku twardego 1 pokrywy dysku twardego (2) 2 dysk twardy Wymontowywanie dysku twardego 27

28 12 Instalowanie dysku twardego OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. PRZESTROGA: Dyski twarde są delikatne. Z dyskiem twardym należy obchodzić się bardzo ostrożnie. Tematy: Procedura Po wykonaniu procedury Procedura UWAGA: Dysk twardy nie jest dostępny w systemach dostarczanych z akumulatorem 6-ogniwowym (o pełnej długości). 1 Załóż pokrywy dysku twardego na dysk. 2 Podłącz przejściówkę do zestawu dysku twardego. 3 Umieść zestaw dysku twardego w zestawie podparcia dłoni. 4 Podłącz kabel dysku twardego do płyty systemowej. 5 Dopasuj otwory na śruby w obudowie dysku twardego do otworów w zestawie dysku twardego. 6 Wkręć cztery śruby (M2x4) mocujące obudowę dysku twardego do zestawu podparcia dłoni. Po wykonaniu procedury 1 Zainstaluj akumulator (połówkowy). 2 Zainstaluj pokrywę dolną. 28 Instalowanie dysku twardego

29 13 Wymontowywanie dysku SSD (połówkowego) OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Przed wykonaniem procedury Procedura Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator (połówkowy) lub akumulator (pełnowymiarowy). Procedura 1 Wykręć śrubę (M2x3) mocującą zestaw dysku SSD do płyty systemowej. 2 Unieś i zsuń dysk SSD z płyty systemowej. Wymontowywanie dysku SSD (połówkowego) 29

30 Rysunek 11. Wymontowywanie zestawu dysku SSD 1 śruba 2 zestaw dysku SSD 3 gniazdo dysku SSD 4 płyta systemowa 3 Odwróć zestaw dysku SSD i wykręć śrubę (M2x2) mocującą dysk SSD do wspornika dysku SSD. Rysunek 12. Wymontowywanie wspornika dysku SSD 1 wspornik dysku SSD 2 śruba 3 dysk SSD 4 Wyjmij dysk SSD ze wspornika. 30 Wymontowywanie dysku SSD (połówkowego)

31 14 Instalowanie dysku SSD (połówkowego) OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Procedura Po wykonaniu procedury Procedura 1 Dopasuj otwór na śrubę we wsporniku dysku SSD do otworu w dysku SSD. 2 Wkręć śrubę (M2x2) mocującą dysk SSD do jego wspornika. 3 Dopasuj wycięcia w zestawie dysku SSD do zaczepów w gnieździe dysku SSD. 4 Wsuń dysk SSD pod kątem do gniazda dysku SSD. 5 Dociśnij drugi koniec dysku SSD i wkręć śrubę (M2x3) mocującą dysk SSD do płyty systemowej. Po wykonaniu procedury 1 Zainstaluj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 2 Zainstaluj pokrywę dolną. Instalowanie dysku SSD (połówkowego) 31

32 15 Wymontowywanie dysku SSD (pełnowymiarowego) OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Przed wykonaniem procedury Procedura Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator (połówkowy) lub akumulator (pełnowymiarowy). Procedura 1 Wykręć śrubę (M2x3) mocującą dysk SSD do płyty systemowej. 2 Unieś i zsuń dysk SSD z płyty systemowej. 32 Wymontowywanie dysku SSD (pełnowymiarowego)

33 Rysunek 13. Wymontowywanie dysku SSD 1 śruba 2 podkładka termoprzewodząca 3 gniazdo dysku SSD 4 dysk SSD 3 Odklej podkładkę termoprzewodzącą od dysku SSD. Rysunek 14. Wymontowywanie podkładki termoprzewodzącej 1 podkładka termoprzewodząca 2 dysk SSD Wymontowywanie dysku SSD (pełnowymiarowego) 33

34 16 Instalowanie dysku SSD (pełnowymiarowego) OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Procedura Po wykonaniu procedury Procedura 1 Przyklej podkładkę termoprzewodzącą do dysku SSD. 2 Wsuń dysk SSD pod kątem do gniazda dysku SSD. 3 Dociśnij drugi koniec dysku SSD i wkręć śrubę (M2x3) mocującą dysk SSD do płyty systemowej. Po wykonaniu procedury 1 Zainstaluj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 2 Zainstaluj pokrywę dolną. 34 Instalowanie dysku SSD (pełnowymiarowego)

35 17 Wymontowywanie głośników OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Przed wykonaniem procedury Procedura Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator (połówkowy) lub akumulator (pełnowymiarowy). Procedura 1 Odłącz kabel głośnika od karty dźwiękowej. 2 Zanotuj sposób poprowadzenia kabla głośników i wyjmij kabel z prowadnic. 3 Wykręć cztery śruby (M2x2) mocujące głośniki do zestawu podparcia dłoni. 4 Wyjmij głośniki z zestawu podparcia dłoni razem z kablem. Wymontowywanie głośników 35

36 Rysunek 15. Wymontowywanie głośników 1 kabel głośników 2 śruby (4) 3 głośniki (2) 4 zestaw podparcia dłoni 36 Wymontowywanie głośników

37 18 Instalowanie głośników OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Procedura Po wykonaniu procedury Procedura 1 Umieść głośniki w zestawie podparcia dłoni, dopasowując je do wypustek. 2 Wkręć cztery śruby (M2x2) mocujące głośniki do zestawu podparcia dłoni. 3 Umieść kable głośników w prowadnicach w zestawie podparcia dłoni. 4 Podłącz kabel głośnika do karty dźwiękowej. Po wykonaniu procedury 1 Zainstaluj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 2 Zainstaluj pokrywę dolną. Instalowanie głośników 37

38 19 Wymontowywanie karty sieci bezprzewodowej OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Przed wykonaniem procedury Procedura Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator (połówkowy) lub akumulator (pełnowymiarowy). Procedura 1 Poluzuj śrubę mocującą wspornik karty sieci bezprzewodowej do karty sieci bezprzewodowej. 2 Zdejmij wspornik karty sieci bezprzewodowej z karty sieci bezprzewodowej. 3 Odłącz kable antenowe od karty sieci bezprzewodowej. 4 Wyjmij kartę sieci bezprzewodowej z gniazda. 38 Wymontowywanie karty sieci bezprzewodowej

39 Rysunek 16. Wymontowywanie karty sieci bezprzewodowej 1 śruba mocująca 2 wspornik karty sieci bezprzewodowej 3 karta sieci bezprzewodowej 4 kable antenowe (2) Wymontowywanie karty sieci bezprzewodowej 39

40 20 Instalowanie karty sieci bezprzewodowej OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Procedura Po wykonaniu procedury Procedura PRZESTROGA: Aby uniknąć uszkodzenia kart sieci bezprzewodowej, nie należy umieszczać pod kartą żadnych kabli. 1 Dopasuj wycięcie na karcie sieci bezprzewodowej do zaczepu na gnieździe karty bezprzewodowej i wsuń kartę do gniazda. 2 Podłącz kable antenowe do karty sieci bezprzewodowej. W poniższej tabeli przedstawiono schemat kolorów kabli antenowych poszczególnych kart sieci bezprzewodowej obsługiwanych w komputerze: Tabela 2. Schemat kolorów kabli antenowych Złącza na karcie sieci bezprzewodowej Kabel główny (biały trójkąt) Kabel pomocniczy (czarny trójkąt) Kolor kabla antenowego Biały Czarny 3 Dopasuj otwór na śrubę we wsporniku karty sieci bezprzewodowej do otworu w karcie sieci bezprzewodowej. 4 Dokręć śrubę mocującą wspornik karty sieci bezprzewodowej do karty sieci bezprzewodowej. 40 Instalowanie karty sieci bezprzewodowej

41 Rysunek 17. Instalowanie karty sieci bezprzewodowej 1 karta sieci bezprzewodowej 2 kable antenowe (2) 3 śruba mocująca 4 wspornik karty sieci bezprzewodowej Po wykonaniu procedury 1 Zainstaluj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 2 Zainstaluj pokrywę dolną. Instalowanie karty sieci bezprzewodowej 41

42 21 Wymontowywanie wentylatorów OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Przed wykonaniem procedury Procedura Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator (połówkowy) lub akumulator (pełnowymiarowy). Procedura 1 Wykręć dwie śruby (M2x4) mocujące prawy wentylator do zestawu płyty systemowej. 2 Odłącz kabel ekranu dotykowego (opcjonalny) od zestawu płyty systemowej. UWAGA: Kabel ekranu dotykowego jest dostępny tylko w konfiguracjach laptopa z ekranem dotykowym. 3 Odklej taśmę mocującą kabel ekranu dotykowego (opcjonalny) do prawego wentylatora. 4 Odklej taśmę mocującą kabel ekranu dotykowego (opcjonalny) do płyty systemowej. 5 Odłącz kabel prawego wentylatora (JFAN2) od zestawu płyty systemowej. 6 Zdejmij prawy wentylator z zestawu podparcia dłoni. 42 Wymontowywanie wentylatorów

43 Rysunek 18. Wymontowywanie prawego wentylatora 1 taśma 2 kabel ekranu dotykowego (opcjonalny) 3 kabel wentylatora (JFAN2) 4 prawy wentylator 5 śruby (2) 7 Wykręć dwie śruby (M2x4) mocujące wspornik kabla wyświetlacza do zestawu płyty systemowej. Rysunek 19. Wymontowywanie wspornika kabla wyświetlacza 1 wspornik kabla wyświetlacza 2 śruby (2) 8 Odłącz kabel wyświetlacza od zestawu płyty systemowej. 9 Zanotuj sposób poprowadzenia kabla wyświetlacza, a następnie wyjmij kabel z prowadnic na lewym wentylatorze. 10 Zdejmij taśmę mocującą kabel wyświetlacza do zestawu płyty systemowej. 11 Odłącz kabel lewego wentylatora (JFAN1) od zestawu płyty systemowej. Wymontowywanie wentylatorów 43

44 12 Wykręć śrubę (M2x4) mocującą lewy wentylator do zestawu podparcia dłoni. 13 Zdejmij lewy wentylator z zestawu podparcia dłoni. Rysunek 20. Wymontowywanie lewego wentylatora 1 prowadnice 2 kabel wyświetlacza 3 kabel wentylatora (JFAN1) 4 lewy wentylator 44 Wymontowywanie wentylatorów

45 22 Instalowanie wentylatorów OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Procedura Po wykonaniu procedury Procedura 1 Umieść lewy wentylator na zestawie podparcia dłoni. 2 Wkręć śrubę (M2x4) mocującą lewy wentylator do zestawu podparcia dłoni. 3 Podłącz kabel lewego wentylatora (JFAN1) do zestawu płyty systemowej. 4 Przyklej taśmę mocującą kabel wyświetlacza do zestawu płyty systemowej. 5 Umieść kabel wyświetlacza w prowadnicach na lewym wentylatorze. UWAGA: Prowadząc kabel wyświetlacza, omiń otwór na śrubę na lewym wentylatorze. 6 Podłącz kabel zestawu wyświetlacza do zestawu płyty systemowej. 7 Wkręć dwie śruby (M2x4) mocujące wspornik kabla wyświetlacza do zestawu płyty systemowej. 8 Umieść prawy wentylator na zestawie podparcia dłoni. 9 Podłącz kabel prawego wentylatora (JFAN2) do zestawu płyty systemowej. 10 Umieść kabel ekranu dotykowego (opcjonalny) w prowadnicach na prawym wentylatorze. UWAGA: Prowadząc kabel ekranu dotykowego, omiń otwór na śrubę na prawym wentylatorze. 11 Przyklej taśmę mocującą kabel ekranu dotykowego (opcjonalny) do prawego wentylatora. 12 Podłącz kabel ekranu dotykowego (opcjonalny) do zestawu płyty systemowej. 13 Wkręć dwie śruby (M2x4) mocujące prawy wentylator (JFAN2) do zestawu płyty systemowej. Po wykonaniu procedury 1 Zainstaluj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 2 Zainstaluj pokrywę dolną. Instalowanie wentylatorów 45

46 23 Wymontowywanie radiatora OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. OSTRZEŻENIE: Radiator może się silnie nagrzewać podczas pracy komputera. Przed dotknięciem radiatora należy zaczekać aż wystarczająco ostygnie. PRZESTROGA: Aby zapewnić maksymalne chłodzenie procesora, nie należy dotykać powierzchni termoprzewodzących na radiatorze procesora. Substancje oleiste na skórze dłoni mogą zmniejszyć przewodność cieplną pasty termoprzewodzącej. Tematy: Przed wykonaniem procedury Procedura Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator (połówkowy) lub akumulator (pełnowymiarowy). Procedura 1 Wykręć pięć śrub (M2x3) mocujących radiator do płyty systemowej w kolejności wskazanej na radiatorze. UWAGA: Piąta śruba jest pokryta taśmą. Wykręć tę śrubę przed zdjęciem radiatora z płyty systemowej. UWAGA: Zależnie od zamówionej konfiguracji niektóre konfiguracje mogą mieć cztery śruby (M2x3). 2 Zdejmij radiator z płyty systemowej. 46 Wymontowywanie radiatora

47 Rysunek 21. Wymontowywanie radiatora 1 radiator 2 śruby (5) Wymontowywanie radiatora 47

48 24 Instalowanie radiatora OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. PRZESTROGA: Nieprawidłowe zainstalowanie radiatora może spowodować uszkodzenie płyty systemowej i procesora. UWAGA: W przypadku wymiany płyty systemowej lub radiatora na nowy należy użyć podkładki termoprzewodzącej dostarczonej w zestawie, aby zapewnić właściwe odprowadzanie ciepła. Tematy: Procedura Po wykonaniu procedury Procedura 1 Dopasuj otwory na śruby w radiatorze do otworów w płycie systemowej. 2 Wkręć pięć śrub (M2x3) mocujących radiator do płyty systemowej w kolejności wskazanej na radiatorze. UWAGA: Zależnie od zamówionej konfiguracji niektóre konfiguracje mogą mieć cztery śruby (M2x3). Po wykonaniu procedury 1 Zainstaluj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 2 Zainstaluj pokrywę dolną. 48 Instalowanie radiatora

49 25 Wymontowywanie zestawu płyty systemowej OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. UWAGA: Kod Service Tag komputera jest przechowywany w pamięci płyty systemowej. Po wymianie płyty systemowej należy wprowadzić kod Service Tag w programie konfiguracyjnym systemu BIOS. UWAGA: Wymiana płyty systemowej powoduje usunięcie wszystkich zmian wprowadzonych w programie konfiguracji systemu BIOS. Odpowiednie zmiany należy wprowadzić ponownie po wymianie płyty systemowej. UWAGA: Przed odłączeniem kabli od płyty systemowej należy zanotować rozmieszczenie złączy, tak aby móc poprawnie podłączyć kable po wymianie płyty systemowej. Tematy: Przed wykonaniem procedury Procedura Przed wykonaniem procedury UWAGA: Aby uniknąć uszkodzenia karty SD, wyjmij ją przed wymontowaniem płyty systemowej. 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 3 Wymontuj moduły pamięci. 4 Wykonaj punkty od 1 do 4 procedury Wymontowywanie dysku twardego. 5 Wymontuj dysk SSD (połówkowy) lub dysk SSD (pełnowymiarowy). 6 Wymontuj kartę sieci bezprzewodowej. 7 Wymontuj wentylatory. 8 Wymontuj radiator. Procedura UWAGA: Kabel ekranu dotykowego jest dostępny tylko w konfiguracjach laptopa z ekranem dotykowym. 1 Odłącz kabel gniazda zasilacza i kabel głośników od zestawu płyty systemowej. 2 Otwórz zatrzask i odłącz kabel płyty sterowania klawiatury oraz kabel tabliczki dotykowej od zestawu płyty systemowej. 3 Odklej taśmę, która przykrywa kabel czytnika linii papilarnych. 4 Otwórz zatrzask i odłącz kabel czytnika linii papilarnych (opcjonalny) od zestawu płyty systemowej. 5 Odklej taśmę mocującą kabel ekranu dotykowego do zestawu płyty systemowej (jeśli system ma ekran dotykowy). 6 Odklej taśmę i odłącz kabel ekranu dotykowego od zestawu płyty systemowej (jeśli system ma ekran dotykowy). Wymontowywanie zestawu płyty systemowej 49

50 Rysunek 22. Odłączanie kabli 1 kabel tabliczki dotykowej 2 kabel płyty sterowania klawiatury 3 kabel gniazda zasilacza 4 kabel głośników 5 przewód czytnika linii papilarnych (opcjonalny) 6 taśma 7 taśma 8 kabel ekranu dotykowego (opcjonalny) 9 taśma 7 Wykręć cztery śruby (M2x4) mocujące zestaw płyty systemowej do zestawu podparcia dłoni. 8 Zdejmij zestaw płyty systemowej z zestawu podparcia dłoni. PRZESTROGA: Nie trzymaj płyty systemowej za obszary przewodzące ciepło ani za obwody. 50 Wymontowywanie zestawu płyty systemowej

51 Rysunek 23. Wymontowywanie płyty systemowej 1 zestaw płyty systemowej 2 śruby (4) 3 zestaw podparcia dłoni Wymontowywanie zestawu płyty systemowej 51

52 26 Instalowanie zestawu płyty systemowej OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. UWAGA: Kod Service Tag komputera jest przechowywany w pamięci płyty systemowej. Po wymianie płyty systemowej należy wprowadzić kod Service Tag w programie konfiguracyjnym systemu BIOS. UWAGA: Wymiana płyty systemowej powoduje usunięcie wszystkich zmian wprowadzonych w programie konfiguracji systemu BIOS. Odpowiednie zmiany należy wprowadzić ponownie po wymianie płyty systemowej. Tematy: Procedura Po wykonaniu procedury Procedura PRZESTROGA: Nie trzymaj płyty systemowej za obszary przewodzące ciepło ani za obwody. 1 Dopasuj otwory na śruby w zestawie płyty systemowej do otworów w zestawie podparcia dłoni. 2 Wkręć cztery śruby (M2x4) mocujące zestaw płyty systemowej do zestawu podparcia dłoni. 3 Przyklej taśmę i podłącz kabel ekranu dotykowego do zestawu płyty systemowej (jeśli system ma ekran dotykowy). 4 Przyklej taśmę mocującą kabel ekranu dotykowego do zestawu płyty systemowej (jeśli system ma ekran dotykowy). 5 Podłącz kabel czytnika linii papilarnych (opcjonalny) do zestawu płyty systemowej i zamknij zatrzask, aby zamocować kabel. 6 Przyklej taśmę mocującą kabel czytnika linii papilarnych (opcjonalny). 7 Podłącz kabel płyty sterującej klawiatury i kabel tabliczki dotykowej do odpowiednich złączy na zestawie płyty systemowej i zamknij zatrzaski, aby zamocować kable. 8 Podłącz kabel gniazda zasilacza i kabel głośników do zestawu płyty systemowej. Po wykonaniu procedury 1 Zainstaluj moduły pamięci. 2 Zainstaluj radiator. 3 Zainstaluj wentylatory. 4 Zainstaluj dysk SSD (połówkowy) lub dysk SSD (pełnowymiarowy). 5 Wykonaj punkty od 3 do 6 procedury Instalowanie dysku twardego. 6 Zainstaluj kartę sieci bezprzewodowej. 7 Zainstaluj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 8 Zainstaluj pokrywę dolną. 52 Instalowanie zestawu płyty systemowej

53 27 Wymontowywanie karty rozszerzeń audio OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Przed wykonaniem procedury Procedura Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 3 Wymontuj moduły pamięci. 4 Wykonaj punkty od 1 do 4 procedury Wymontowywanie dysku twardego. 5 Wymontuj dysk SSD (połówkowy) lub dysk SSD (pełnowymiarowy). 6 Wymontuj kartę sieci bezprzewodowej. 7 Wymontuj wentylatory. 8 Wymontuj radiator. 9 Wymontuj zestaw płyty systemowej. Procedura 1 Wykręć dwie śruby (M2x3) mocujące kartę rozszerzeń audio do zestawu płyty systemowej. 2 Wyjmij kartę rozszerzeń audio z płyty systemowej. Wymontowywanie karty rozszerzeń audio 53

54 Rysunek 24. Wymontowywanie karty rozszerzeń audio 1 śruby (2) 2 karta rozszerzeń audio 54 Wymontowywanie karty rozszerzeń audio

55 28 Instalowanie karty rozszerzeń audio OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Procedura Po wykonaniu procedury Procedura 1 Dopasuj złącze karty rozszerzeń audio do złącza na płycie systemowej i wciśnij kartę na właściwe miejsce. 2 Wkręć dwie śruby (M2x3) mocujące kartę rozszerzeń audio do płyty systemowej. Po wykonaniu procedury 1 Zainstaluj zestaw płyty systemowej. 2 Zainstaluj moduły pamięci. 3 Zainstaluj radiator. 4 Zainstaluj wentylatory. 5 Zainstaluj dysk SSD (połówkowy) lub dysk SSD (pełnowymiarowy). 6 Wykonaj punkty od 3 do 6 procedury Instalowanie dysku twardego. 7 Zainstaluj kartę sieci bezprzewodowej. 8 Zainstaluj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 9 Zainstaluj pokrywę dolną. Instalowanie karty rozszerzeń audio 55

56 29 Wymontowywanie baterii pastylkowej OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. PRZESTROGA: Wyjęcie baterii pastylkowej spowoduje przywrócenie domyślnych ustawień programu konfiguracyjnego systemu BIOS. Zalecane jest zanotowanie aktualnych ustawień programu konfiguracyjnego systemu BIOS przed wyjęciem baterii pastylkowej. Tematy: Przed wykonaniem procedury Procedura Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 3 Wymontuj moduły pamięci. 4 Wykonaj punkty od 1 do 4 procedury Wymontowywanie dysku twardego. 5 Wymontuj dysk SSD (połówkowy) lub dysk SSD (pełnowymiarowy). 6 Wymontuj kartę sieci bezprzewodowej. 7 Wymontuj wentylatory. 8 Wymontuj radiator. 9 Wymontuj zestaw płyty systemowej. Procedura 1 Odwróć zestaw płyty systemowej. 2 Odłącz kabel baterii pastylkowej od płyty systemowej. 3 Zapamiętaj położenie baterii pastylkowej i wyjmij ją z płyty systemowej. 56 Wymontowywanie baterii pastylkowej

57 Rysunek 25. Wymontowywanie baterii pastylkowej 1 bateria pastylkowa 2 kabel baterii pastylkowej 3 płyta systemowa Wymontowywanie baterii pastylkowej 57

58 30 Instalowanie baterii pastylkowej OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Procedura Po wykonaniu procedury Procedura 1 Podłącz baterię pastylkową do płyty systemowej. 2 Podłącz kabel baterii pastylkowej do płyty systemowej. 3 Odwróć płytę systemową. Po wykonaniu procedury 1 Zainstaluj zestaw płyty systemowej. 2 Zainstaluj moduły pamięci. 3 Zainstaluj radiator. 4 Zainstaluj wentylatory. 5 Zainstaluj dysk SSD (połówkowy) lub dysk SSD (pełnowymiarowy). 6 Wykonaj punkty od 3 do 6 procedury Instalowanie dysku twardego. 7 Zainstaluj kartę sieci bezprzewodowej. 8 Zainstaluj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 9 Zainstaluj pokrywę dolną. 58 Instalowanie baterii pastylkowej

59 31 Wymontowywanie klawiatury OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Przed wykonaniem procedury Procedura Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 3 Wymontuj moduły pamięci. 4 Wykonaj punkty od 1 do 4 procedury Wymontowywanie dysku twardego. 5 Wymontuj dysk SSD (połówkowy) lub dysk SSD (pełnowymiarowy). 6 Wymontuj kartę sieci bezprzewodowej. 7 Wymontuj wentylatory. 8 Wymontuj radiator. 9 Wymontuj zestaw płyty systemowej. Procedura 1 Odklej kabel czytnika linii papilarnych od zestawu podparcia dłoni. 2 Odklej taśmę z mylaru mocującą klawiaturę do zestawu podparcia dłoni. Wymontowywanie klawiatury 59

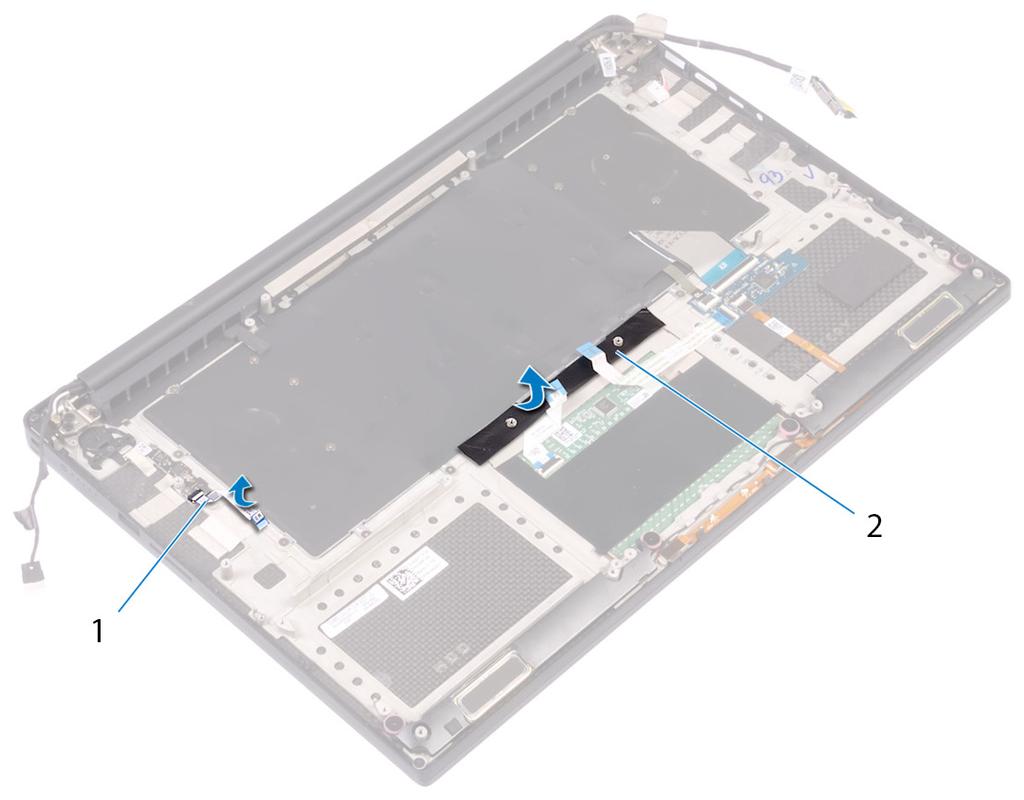

60 Rysunek 26. Zdejmowanie mylaru 1 kabel czytnika linii papilarnych 2 taśma 3 Otwórz zatrzaski i odłącz kabel klawiatury i kabel podświetlenia klawiatury od płyty sterowania klawiatury. 4 Unieś mylar, aby odsłonić śruby mocujące klawiaturę do zestawu podparcia dłoni. UWAGA: Wszystkie nowe klawiatury są dostarczane z mylarem. Nie należy odrywać mylaru. Rysunek 27. Odłączanie kabla klawiatury i kabla podświetlenia klawiatury 1 taśma z mylaru 2 kabel klawiatury 3 zatrzaski (2) 4 kabel podświetlenia klawiatury 5 Wykręć 31 śrub (M1,6x1,5) mocujących klawiaturę do zestawu podparcia dłoni. 6 Wyjmij klawiaturę z zestawu podparcia dłoni. 60 Wymontowywanie klawiatury

61 Rysunek 28. Wykręcanie śrub z klawiatury 1 śruby (31) 2 klawiatura 3 zestaw podparcia dłoni Wymontowywanie klawiatury 61

62 32 Instalowanie klawiatury OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Procedura Po wykonaniu procedury Procedura 1 Umieść klawiaturę w zespole podparcia dłoni 2 Dopasuj otwory na śruby w klawiaturze do otworów w zestawie podparcia dłoni. 3 Wkręć 31 śrub (M1,6x1,5) mocujących klawiaturę do zestawu podparcia dłoni. 4 Przyklej taśmę z mylaru mocującą klawiaturę do zestawu podparcia dłoni. 5 Podłącz kabel klawiatury i kabel podświetlenia klawiatury do płyty sterowania klawiatury i zamknij zatrzaski, aby zamocować kable. 6 Przyklej taśmę z mylaru mocującą klawiaturę do zestawu podparcia dłoni. 7 Przyklej taśmę mocującą kabel czytnika linii papilarnych do zestawu podparcia dłoni. Po wykonaniu procedury 1 Zainstaluj zestaw płyty systemowej. 2 Zainstaluj moduły pamięci. 3 Zainstaluj radiator. 4 Zainstaluj wentylatory. 5 Zainstaluj dysk SSD (połówkowy) lub dysk SSD (pełnowymiarowy). 6 Wykonaj punkty od 3 do 6 procedury Instalowanie dysku twardego. 7 Zainstaluj kartę sieci bezprzewodowej. 8 Zainstaluj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 9 Zainstaluj pokrywę dolną. 62 Instalowanie klawiatury

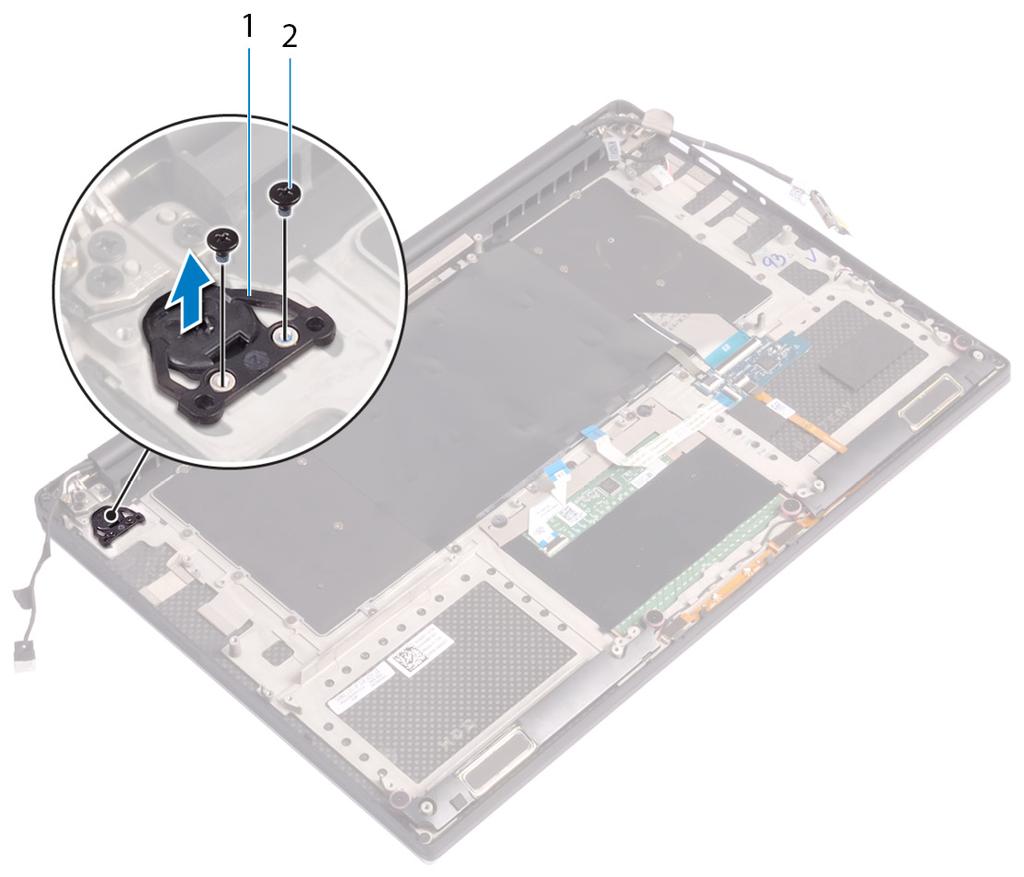

63 33 Wymontowywanie modułu przycisku zasilania OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Przed wykonaniem procedury Procedura Przed wykonaniem procedury UWAGA: To, czy w systemie znajduje się czytnik linii papilarnych, zależy od zamówionej konfiguracji. 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 3 Wymontuj moduły pamięci. 4 Wykonaj punkty od 1 do 4 procedury Wymontowywanie dysku twardego. 5 Wymontuj dysk SSD (połówkowy) lub dysk SSD (pełnowymiarowy). 6 Wymontuj kartę sieci bezprzewodowej. 7 Wymontuj radiator. 8 Wymontuj wentylatory. 9 Wymontuj zestaw płyty systemowej. Procedura 1 Wykręć dwie śruby (M1,6x3) mocujące moduł przycisku zasilania do zestawu podparcia dłoni. 2 Wyjmij moduł przycisku zasilania z zestawu podparcia dłoni. Wymontowywanie modułu przycisku zasilania 63

64 64 Wymontowywanie modułu przycisku zasilania

65 34 Instalowanie modułu przycisku zasilania OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Procedura Po wykonaniu procedury Procedura 1 Umieść moduł przycisku zasilania na zestawie podparcia dłoni. 2 Wkręć dwie śruby (M1,6x3) mocujące moduł przycisku zasilania do zestawu podparcia dłoni. Po wykonaniu procedury UWAGA: To, czy w systemie znajduje się czytnik linii papilarnych, zależy od zamówionej konfiguracji. 1 Zainstaluj zestaw płyty systemowej. 2 Zainstaluj wentylatory. 3 Zainstaluj radiator. 4 Zainstaluj kartę sieci bezprzewodowej. 5 Zainstaluj dysk SSD (połówkowy) lub dysk SSD (pełnowymiarowy). 6 Wykonaj punkty od 3 do 6 procedury Instalowanie dysku twardego. 7 Zainstaluj moduły pamięci. 8 Zainstaluj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 9 Zainstaluj pokrywę dolną. Instalowanie modułu przycisku zasilania 65

66 35 Wymontowywanie opcjonalnej płyty czytnika linii papilarnych OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Przed wykonaniem procedury Procedura Przed wykonaniem procedury UWAGA: To, czy w systemie znajduje się czytnik linii papilarnych, zależy od zamówionej konfiguracji. 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 3 Wymontuj moduły pamięci. 4 Wykonaj punkty od 1 do 4 procedury Wymontowywanie dysku twardego. 5 Wymontuj dysk SSD (połówkowy) lub dysk SSD (pełnowymiarowy). 6 Wymontuj kartę sieci bezprzewodowej. 7 Wymontuj radiator. 8 Wymontuj wentylatory. 9 Wymontuj zestaw płyty systemowej. Procedura 1 Odklej kabel czytnika linii papilarnych (opcjonalny) od zestawu podparcia dłoni. 2 Odklej taśmę mocującą moduł przycisku zasilania do zestawu podparcia dłoni. 3 Wykręć śrubę (M1,6x1,5) mocującą płytę opcjonalnego czytnika linii papilarnych do zestawu podparcia dłoni. 4 Wykręć dwie śruby (M1,6x3) mocujące moduł przycisku zasilania do zestawu podparcia dłoni. 5 Wyjmij moduł przycisku zasilania i opcjonalną płytę czytnika linii papilarnych z zestawu podparcia dłoni. 66 Wymontowywanie opcjonalnej płyty czytnika linii papilarnych

67 1 śruba 2 taśma 3 opcjonalna płyta czytnika linii papilarnych 4 kabel czytnika linii papilarnych (opcjonalny) 5 moduł przycisku zasilania Wymontowywanie opcjonalnej płyty czytnika linii papilarnych 67

68 36 Instalowanie opcjonalnej płyty czytnika linii papilarnych OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Procedura Po wykonaniu procedury Procedura 1 Umieść moduł przycisku zasilania i opcjonalną płytę czytnika linii papilarnych na zestawie podparcia dłoni. 2 Wkręć dwie śruby (M1,6x3) mocujące moduł przycisku zasilania do zestawu podparcia dłoni. 3 Wkręć śrubę (M1,6x1,5) mocującą płytę opcjonalnego czytnika linii papilarnych do zestawu podparcia dłoni. 4 Przyklej taśmę mocującą moduł przycisku zasilania do zestawu podparcia dłoni. 5 Przyklej kabel czytnika linii papilarnych (opcjonalny) do zestawu podparcia dłoni. Po wykonaniu procedury UWAGA: To, czy w systemie znajduje się czytnik linii papilarnych, zależy od zamówionej konfiguracji. 1 Zainstaluj zestaw płyty systemowej. 2 Zainstaluj wentylatory. 3 Zainstaluj radiator. 4 Zainstaluj kartę sieci bezprzewodowej. 5 Zainstaluj dysk SSD (połówkowy) lub dysk SSD (pełnowymiarowy). 6 Wykonaj punkty od 3 do 6 procedury Instalowanie dysku twardego. 7 Zainstaluj moduły pamięci. 8 Zainstaluj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 9 Zainstaluj pokrywę dolną. 68 Instalowanie opcjonalnej płyty czytnika linii papilarnych

69 37 Wymontowywanie zestawu wyświetlacza OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Przed wykonaniem procedury Procedura Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 3 Wymontuj kartę sieci bezprzewodowej. Procedura UWAGA: Kabel ekranu dotykowego jest dostępny tylko w konfiguracjach laptopa z ekranem dotykowym. 1 Wykręć dwie śruby (M2x2) mocujące wspornik kabla wyświetlacza do płyty systemowej. 2 Odłącz kabel wyświetlacza od płyty systemowej. 3 Zanotuj sposób poprowadzenia kabla, a następnie wyjmij kabel wyświetlacza z prowadnic na lewym wentylatorze. 4 Zdejmij taśmę mocującą kabel wyświetlacza do płyty systemowej. 5 Odklej taśmę i odłącz kabel ekranu dotykowego od płyty systemowej (jeśli system ma ekran dotykowy). 6 Odklej taśmę mocującą kabel ekranu dotykowego do płyty systemowej (jeśli system ma ekran dotykowy). Wymontowywanie zestawu wyświetlacza 69

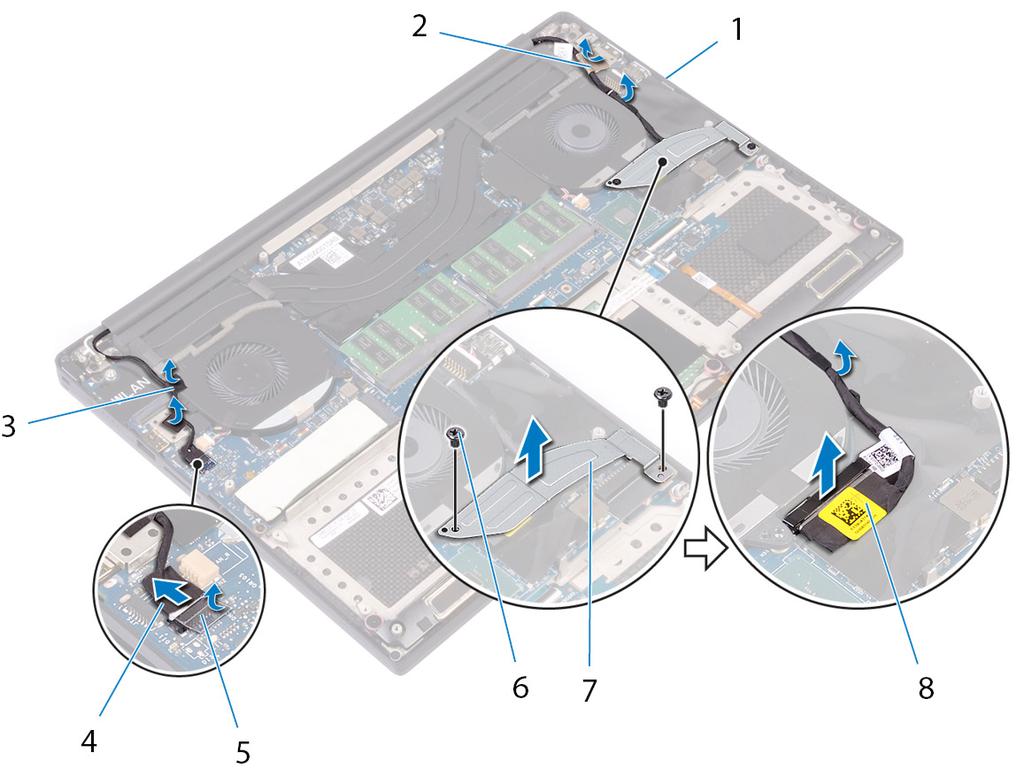

70 Rysunek 29. Odłączanie kabli 1 prowadnice 2 taśma (kabel wyświetlacza) 3 taśmy (kabel ekranu dotykowego) 4 kabel ekranu dotykowego (opcjonalny) 5 taśma 6 śruby (2) 7 wspornik kabla wyświetlacza 8 kabel wyświetlacza 7 Odwróć komputer i otwórz wyświetlacz, odchylając go o 90 stopni. 8 Obróć komputer i umieść ją na krawędzi stołu w pozycji, która umożliwia dostęp do śrub w zawiasach wyświetlacza. 9 Wykręć sześć śrub (M2,5x5) mocujących zawiasy wyświetlacza do zestawu podparcia dłoni. 10 Ostrożnie wyjmij zestaw wyświetlacza z zestawu podparcia dłoni. 70 Wymontowywanie zestawu wyświetlacza

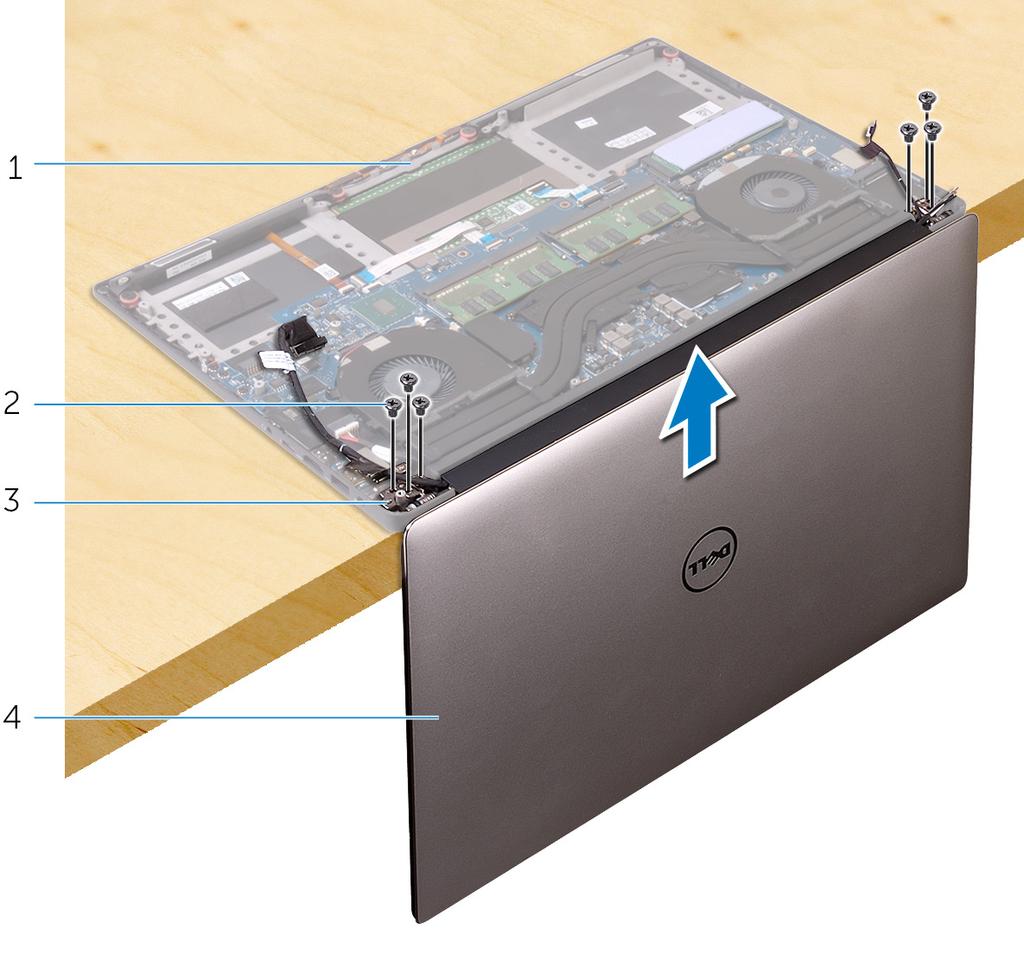

71 Rysunek 30. Wykręcanie śrub mocujących zawiasy wyświetlacza do zestawu podparcia dłoni 1 zestaw podparcia dłoni 2 śruby (6) 3 zawiasy wyświetlacza (2) 4 zestaw wyświetlacza 11 Ostrożnie połóż panel wyświetlacza na płaskiej i czystej powierzchni. UWAGA: Zestawu wyświetlacza nie można rozmontować. Jeśli osłona wyświetlacza, panel wyświetlacza, moduł kamery, kabel wyświetlacza i kabel ekranu dotykowego (opcjonalny) są uszkodzone i muszą zostać wymienione, należy wymienić cały zestaw wyświetlacza. Rysunek 31. Zestaw wyświetlacza 1 zestaw wyświetlacza Wymontowywanie zestawu wyświetlacza 71

72 38 Instalowanie zestawu wyświetlacza OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Procedura Po wykonaniu procedury Procedura 1 Umieść podparcie dłoni na krawędzi stołu, tak aby głośniki były skierowane w stronę przeciwną do krawędzi. 2 Dopasuj otwory na śruby w zestawie podparcia dłoni do otworów w zawiasach wyświetlacza. 3 Wkręć sześć śrub (M2.5x5) mocujących zestaw wyświetlacza do zestawu podparcia dłoni. 4 Odwróć komputer i otwórz wyświetlacz, odchylając go o 90 stopni. 5 Przyklej taśmę mocującą kabel ekranu dotykowego do płyty systemowej (jeśli system ma ekran dotykowy). 6 Przyklej taśmę i podłącz kabel ekranu dotykowego do płyty systemowej (jeśli system ma ekran dotykowy). 7 Przyklej taśmę mocującą kabel wyświetlacza do płyty systemowej. 8 Umieść kabel wyświetlacza w prowadnicach na lewym wentylatorze. UWAGA: Prowadząc kabel wyświetlacza, omiń otwór na śrubę na lewym wentylatorze. 9 Wkręć śrubę (M2x2) mocującą wspornik kabla wyświetlacza do płyty systemowej. Po wykonaniu procedury 1 Zainstaluj kartę sieci bezprzewodowej. 2 Zainstaluj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 3 Zainstaluj pokrywę dolną. 72 Instalowanie zestawu wyświetlacza

73 39 Wymontowywanie gniazda zasilacza OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Przed wykonaniem procedury Procedura Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 3 Wymontuj zestaw wyświetlacza. Procedura 1 Odłącz kabel gniazda zasilacza od płyty systemowej. 2 Wykręć śrubę (M2x3) mocującą gniazdo zasilacza do zestawu podparcia dłoni. 3 Wyjmij gniazdo zasilacza razem z kablem z zestawu podparcia dłoni. Wymontowywanie gniazda zasilacza 73

74 Rysunek 32. Wymontowywanie gniazda zasilacza 1 śruba 2 gniazdo zasilacza 3 kabel gniazda zasilacza 74 Wymontowywanie gniazda zasilacza

75 40 Instalowanie gniazda zasilacza OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Procedura Po wykonaniu procedury Procedura 1 Włóż gniazdo zasilacza do otworu w zestawie podparcia dłoni. 2 Umieść kabel gniazda zasilacza w prowadnicach w zestawie podparcia dłoni. 3 Wkręć śrubę (M2x3) mocującą gniazdo zasilacza do zestawu podparcia dłoni. 4 Podłącz kabel gniazda zasilacza do płyty systemowej. Po wykonaniu procedury 1 Zainstaluj zestaw wyświetlacza. 2 Zainstaluj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 3 Zainstaluj pokrywę dolną. Instalowanie gniazda zasilacza 75

76 41 Wymontowywanie pokrywy anteny OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Przed wykonaniem procedury Procedura Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 3 Wymontuj kartę sieci bezprzewodowej. 4 Wymontuj zestaw wyświetlacza. Procedura 1 Ostrożnie obróć zawiasy wyświetlacza pod kątem. Rysunek 33. Obracanie zawiasu wyświetlacza 1 zestaw wyświetlacza 2 zawiasy wyświetlacza (2) 2 Wysuń i zdejmij pokrywę anteny z modułu anteny. 76 Wymontowywanie pokrywy anteny

77 Rysunek 34. Wymontowywanie pokrywy anteny 1 zestaw wyświetlacza 2 pokrywa anteny Wymontowywanie pokrywy anteny 77

78 42 Instalowanie pokrywy anteny OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Procedura Po wykonaniu procedury Procedura 1 Ułóż pokrywę anteny na module anteny, tak aby płaska powierzchnia pokrywy była skierowana w stronę przeciwną do zestawu wyświetlacza. 2 Załóż pokrywę anteny i wsuń ją na miejsce. 3 Obróć zawiasy wyświetlacza do normalnego położenia. Po wykonaniu procedury 1 Zainstaluj zestaw wyświetlacza. 2 Zainstaluj kartę sieci bezprzewodowej. 3 Zainstaluj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 4 Zainstaluj pokrywę dolną. 78 Instalowanie pokrywy anteny

79 43 Wymontowywanie modułu anteny OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Przed wykonaniem procedury Procedura Przed wykonaniem procedury UWAGA: Te instrukcje dotyczą wyłącznie komputerów przenośnych bez ekranu dotykowego. 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 3 Wymontuj kartę sieci bezprzewodowej. 4 Wymontuj zestaw wyświetlacza. 5 Wymontuj antenę. Procedura 1 Odklej taśmę, która przykrywa kable antenowe. 2 Wykręć cztery śruby (M2x4) mocujące moduł anteny do zestawu wyświetlacza. 3 Zdejmij moduł anteny z zestawu wyświetlacza. Wymontowywanie modułu anteny 79

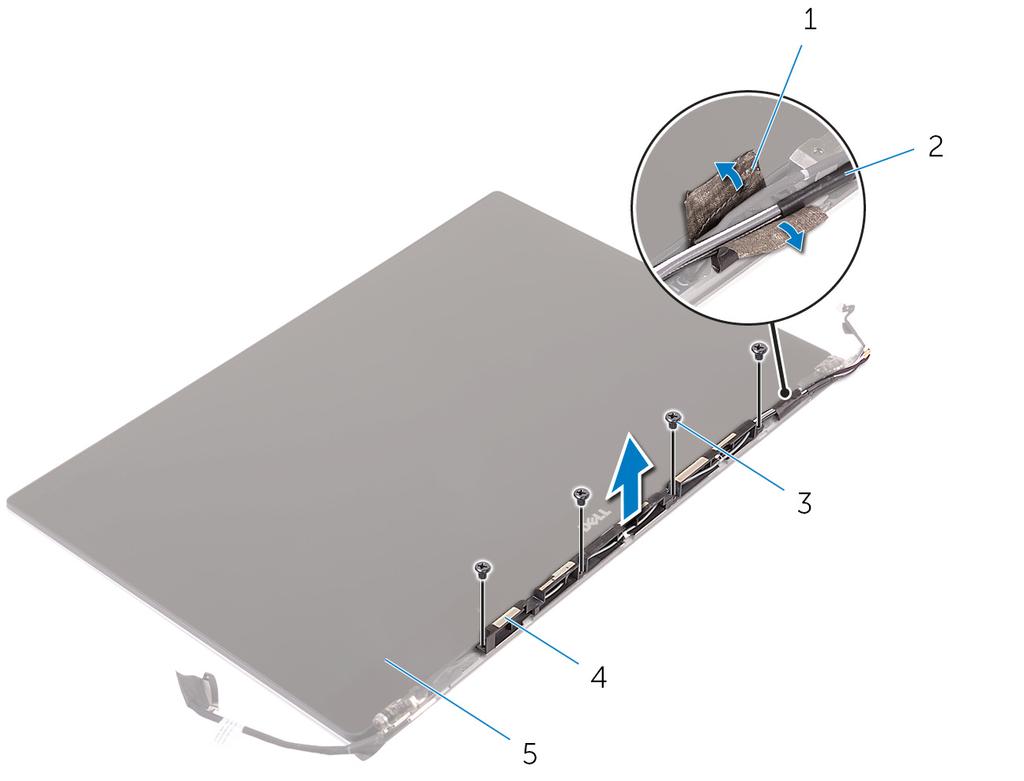

80 Rysunek 35. Wymontowywanie modułu anteny 1 taśma 2 kabel antenowy 3 śruby (4) 4 moduł anteny 5 zestaw wyświetlacza 80 Wymontowywanie modułu anteny

81 44 Instalowanie modułu anteny OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Procedura Po wykonaniu procedury Procedura 1 Dopasuj otwory na śruby w module anteny do otworów w zestawie wyświetlacza. 2 Wkręć cztery śruby (M2x4) mocujące moduł anteny do zestawu wyświetlacza. 3 Przyklej taśmę zabezpieczającą kabel antenowy. Po wykonaniu procedury 1 Zainstaluj antenę. 2 Zainstaluj zestaw wyświetlacza. 3 Zainstaluj kartę sieci bezprzewodowej. 4 Zainstaluj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 5 Zainstaluj pokrywę dolną. Instalowanie modułu anteny 81

82 45 Wymontowywanie zestawu podparcia dłoni OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Przed wykonaniem procedury Procedura Przed wykonaniem procedury UWAGA: Przed wymontowaniem zestawu podparcia dłoni wyjmij kartę SD, aby uniknąć jej uszkodzenia. 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 3 Wymontuj moduły pamięci. 4 Wykonaj punkty od 1 do 4 procedury Wymontowywanie dysku twardego. 5 Wymontuj dysk SSD (połówkowy) lub dysk SSD (pełnowymiarowy). 6 Wymontuj głośniki. 7 Wymontuj kartę sieci bezprzewodowej. 8 Wymontuj wentylatory. 9 Wymontuj radiator. 10 Wymontuj zestaw płyty systemowej. 11 Wymontuj klawiaturę. 12 Wymontuj opcjonalną płytę czytnika linii papilarnych. 13 Wymontuj zestaw wyświetlacza. 14 Wymontuj gniazdo zasilacza. Procedura Po wykonaniu czynności wstępnych pozostanie zestaw podparcia dłoni. 82 Wymontowywanie zestawu podparcia dłoni

83 Rysunek 36. Wymontowywanie zestawu podparcia dłoni 1 zestaw podparcia dłoni Wymontowywanie zestawu podparcia dłoni 83

84 46 Instalowanie zestawu podparcia dłoni OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Tematy: Procedura Po wykonaniu procedury Procedura Połóż zestaw podparcia dłoni na czystej i płaskiej powierzchni. Po wykonaniu procedury 1 Zainstaluj gniazdo zasilacza. 2 Zainstaluj zestaw wyświetlacza. 3 Zainstaluj płytę czytnika linii papilarnych. 4 Zainstaluj klawiaturę. 5 Zainstaluj zestaw płyty systemowej. 6 Zainstaluj radiator. 7 Zainstaluj wentylatory. 8 Zainstaluj kartę sieci bezprzewodowej. 9 Zainstaluj głośniki. 10 Zainstaluj dysk SSD (połówkowy) lub dysk SSD (pełnowymiarowy). 11 Wykonaj punkty od 3 do 6 procedury Instalowanie dysku twardego. 12 Zainstaluj moduły pamięci. 13 Zainstaluj akumulator (połówkowy) lub akumulator (pełnowymiarowy). 14 Zainstaluj pokrywę dolną. 84 Instalowanie zestawu podparcia dłoni

85 Pobieranie sterownika karty dźwiękowej 1 Włącz komputer. 2 Przejdź do strony internetowej 3 Wpisz znacznik serwisowy komputera i kliknij opcję Submit (Prześlij). Pobieranie sterowników UWAGA: Jeśli nie masz znacznika serwisowego, skorzystaj z funkcji automatycznego wykrywania albo ręcznie wyszukaj model swojego komputera. 4 Kliknij pozycję Drivers & downloads (Sterowniki i pliki do pobrania). 5 Kliknij przycisk Detect Drivers (Wykryj sterowniki). 6 Przeczytaj i zaakceptuj warunki korzystania z narzędzia SupportAssist, po czym kliknij przycisk Continue (Kontynuuj). 7 W razie potrzeby komputer zacznie pobieranie i instalację narzędzia SupportAssist. UWAGA: Zapoznaj się z wyświetlanymi na ekranie instrukcjami dotyczącymi konkretnej przeglądarki. 8 Kliknij opcję View Drivers for My System (Wyświetl sterowniki do mojego systemu). 9 Kliknij przycisk Download and Install (Pobierz i zainstaluj), aby zainstalować wszystkie aktualizacje sterowników wykryte dla swojego komputera. 10 Wybierz miejsce, w którym mają zostać zapisane pliki. 11 Jeśli pojawi się monit funkcji User Account Control (Kontrola konta użytkownika), wyraź zgodę na wprowadzanie zmian w systemie. 12 Aplikacja zainstaluje wszystkie wykryte sterowniki i aktualizacje. UWAGA: Nie wszystkie pliki mogą być instalowane automatycznie. Przejrzyj podsumowanie instalacji, aby sprawdzić, czy jest wymagana instalacja ręczna. 13 Aby ręcznie pobrać i zainstalować sterownik, kliknij opcję Category (Kategoria). 14 Kliknij pozycję Audio (Audio) na liście rozwijanej. 15 Kliknij Download (Pobierz), aby pobrać sterownik karty dźwiękowej dla Twojego komputera. 16 Po zakończeniu pobierania przejdź do folderu, w którym został zapisany plik sterownika karty dźwiękowej. 17 Kliknij dwukrotnie ikonę pliku sterownika karty dźwiękowej i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie w celu zainstalowania sterownika. Tabela 3. Sterownik karty dźwiękowej przed instalacją i po niej 47 Przed instalacją Po zakończeniu instalacji Pobieranie sterownika karty graficznej 1 Włącz komputer. 2 Przejdź do strony internetowej 3 Wpisz znacznik serwisowy komputera i kliknij opcję Submit (Prześlij). Pobieranie sterowników 85

86 UWAGA: Jeśli nie masz znacznika serwisowego, skorzystaj z funkcji automatycznego wykrywania albo ręcznie wyszukaj model swojego komputera. 4 Kliknij pozycję Drivers & downloads (Sterowniki i pliki do pobrania). 5 Kliknij przycisk Detect Drivers (Wykryj sterowniki). 6 Przeczytaj i zaakceptuj warunki korzystania z narzędzia SupportAssist, po czym kliknij przycisk Continue (Kontynuuj). 7 W razie potrzeby komputer zacznie pobieranie i instalację narzędzia SupportAssist. UWAGA: Zapoznaj się z wyświetlanymi na ekranie instrukcjami dotyczącymi konkretnej przeglądarki. 8 Kliknij opcję View Drivers for My System (Wyświetl sterowniki do mojego systemu). 9 Kliknij przycisk Download and Install (Pobierz i zainstaluj), aby zainstalować wszystkie aktualizacje sterowników wykryte dla swojego komputera. 10 Wybierz miejsce, w którym mają zostać zapisane pliki. 11 Jeśli pojawi się monit funkcji User Account Control (Kontrola konta użytkownika), wyraź zgodę na wprowadzanie zmian w systemie. 12 Aplikacja zainstaluje wszystkie wykryte sterowniki i aktualizacje. UWAGA: Nie wszystkie pliki mogą być instalowane automatycznie. Przejrzyj podsumowanie instalacji, aby sprawdzić, czy jest wymagana instalacja ręczna. 13 Aby ręcznie pobrać i zainstalować sterownik, kliknij opcję Category (Kategoria). 14 Kliknij pozycję Video (Wideo) na liście rozwijanej. 15 Kliknij pozycję Download (Pobierz), aby pobrać sterownik karty graficznej. 16 Po zakończeniu pobierania przejdź do folderu, w którym plik sterownika karty graficznej został zapisany. 17 Kliknij dwukrotnie ikonę pliku sterownika karty graficznej i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby zainstalować sterownik. Tabela 4. Karty graficzne przed instalacją i po jej zakończeniu Przed rozpoczęciem instalacji Po zakończeniu instalacji Pobieranie sterownika mikroukładu 1 Włącz komputer. 2 Przejdź do strony internetowej 3 Wpisz znacznik serwisowy komputera i kliknij opcję Submit (Prześlij). UWAGA: Jeśli nie masz znacznika serwisowego, skorzystaj z funkcji automatycznego wykrywania albo ręcznie wyszukaj model swojego komputera. 4 Kliknij pozycję Drivers & downloads (Sterowniki i pliki do pobrania). 5 Kliknij przycisk Detect Drivers (Wykryj sterowniki). 6 Przeczytaj i zaakceptuj warunki korzystania z narzędzia SupportAssist, po czym kliknij przycisk Continue (Kontynuuj). 7 W razie potrzeby komputer zacznie pobieranie i instalację narzędzia SupportAssist. UWAGA: Zapoznaj się z wyświetlanymi na ekranie instrukcjami dotyczącymi konkretnej przeglądarki. 8 Kliknij opcję View Drivers for My System (Wyświetl sterowniki do mojego systemu). 9 Kliknij przycisk Download and Install (Pobierz i zainstaluj), aby zainstalować wszystkie aktualizacje sterowników wykryte dla swojego komputera. 10 Wybierz miejsce, w którym mają zostać zapisane pliki. 11 Jeśli pojawi się monit funkcji User Account Control (Kontrola konta użytkownika), wyraź zgodę na wprowadzanie zmian w systemie. 12 Aplikacja zainstaluje wszystkie wykryte sterowniki i aktualizacje. 86 Pobieranie sterowników

87 UWAGA: Nie wszystkie pliki mogą być instalowane automatycznie. Przejrzyj podsumowanie instalacji, aby sprawdzić, czy jest wymagana instalacja ręczna. 13 Aby ręcznie pobrać i zainstalować sterownik, kliknij opcję Category (Kategoria). 14 Kliknij pozycję Chipset (Mikroukład) na liście rozwijanej. 15 Kliknij pozycję Download (Pobierz), aby pobrać odpowiedni sterownik mikroukładu dla tego komputera. 16 Po zakończeniu pobierania przejdź do folderu, w którym plik sterownika mikroukładu został zapisany. 17 Kliknij dwukrotnie ikonę pliku sterownika mikroukładu i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby zainstalować sterownik. Pobieranie sterownika USB 1 Włącz komputer. 2 Przejdź do strony internetowej 3 Wpisz znacznik serwisowy komputera i kliknij opcję Submit (Prześlij). UWAGA: Jeśli nie masz znacznika serwisowego, skorzystaj z funkcji automatycznego wykrywania albo ręcznie wyszukaj model swojego komputera. 4 Kliknij pozycję Drivers & downloads (Sterowniki i pliki do pobrania). 5 Kliknij przycisk Detect Drivers (Wykryj sterowniki). 6 Przeczytaj i zaakceptuj warunki korzystania z narzędzia SupportAssist, po czym kliknij przycisk Continue (Kontynuuj). 7 W razie potrzeby komputer zacznie pobieranie i instalację narzędzia SupportAssist. UWAGA: Zapoznaj się z wyświetlanymi na ekranie instrukcjami dotyczącymi konkretnej przeglądarki. 8 Kliknij opcję View Drivers for My System (Wyświetl sterowniki do mojego systemu). 9 Kliknij przycisk Download and Install (Pobierz i zainstaluj), aby zainstalować wszystkie aktualizacje sterowników wykryte dla swojego komputera. 10 Wybierz miejsce, w którym mają zostać zapisane pliki. 11 Jeśli pojawi się monit funkcji User Account Control (Kontrola konta użytkownika), wyraź zgodę na wprowadzanie zmian w systemie. 12 Aplikacja zainstaluje wszystkie wykryte sterowniki i aktualizacje. UWAGA: Nie wszystkie pliki mogą być instalowane automatycznie. Przejrzyj podsumowanie instalacji, aby sprawdzić, czy jest wymagana instalacja ręczna. 13 Aby ręcznie pobrać i zainstalować sterownik, kliknij opcję Category (Kategoria). 14 Kliknij pozycję Chipset (Mikroukład) na liście rozwijanej. 15 Kliknij Download (Pobierz), aby pobrać sterownik USB dla swojego komputera. 16 Po zakończeniu pobierania przejdź do folderu, w którym został zapisany plik sterownika USB. 17 Kliknij dwukrotnie ikonę pliku sterownika USB i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby zainstalować sterownik. Tabela 5. Sterownik USB przed instalacją i po niej Przed instalacją Po zakończeniu instalacji Pobieranie sterownika mikroukładu 1 Włącz komputer. 2 Przejdź do strony internetowej 3 Wpisz znacznik serwisowy komputera i kliknij opcję Submit (Prześlij). Pobieranie sterowników 87

88 UWAGA: Jeśli nie masz znacznika serwisowego, skorzystaj z funkcji automatycznego wykrywania albo ręcznie wyszukaj model swojego komputera. 4 Kliknij pozycję Drivers & downloads (Sterowniki i pliki do pobrania). 5 Kliknij przycisk Detect Drivers (Wykryj sterowniki). 6 Przeczytaj i zaakceptuj warunki korzystania z narzędzia SupportAssist, po czym kliknij przycisk Continue (Kontynuuj). 7 W razie potrzeby komputer zacznie pobieranie i instalację narzędzia SupportAssist. UWAGA: Zapoznaj się z wyświetlanymi na ekranie instrukcjami dotyczącymi konkretnej przeglądarki. 8 Kliknij opcję View Drivers for My System (Wyświetl sterowniki do mojego systemu). 9 Kliknij przycisk Download and Install (Pobierz i zainstaluj), aby zainstalować wszystkie aktualizacje sterowników wykryte dla swojego komputera. 10 Wybierz miejsce, w którym mają zostać zapisane pliki. 11 Jeśli pojawi się monit funkcji User Account Control (Kontrola konta użytkownika), wyraź zgodę na wprowadzanie zmian w systemie. 12 Aplikacja zainstaluje wszystkie wykryte sterowniki i aktualizacje. UWAGA: Nie wszystkie pliki mogą być instalowane automatycznie. Przejrzyj podsumowanie instalacji, aby sprawdzić, czy jest wymagana instalacja ręczna. 13 Aby ręcznie pobrać i zainstalować sterownik, kliknij opcję Category (Kategoria). 14 Kliknij pozycję Chipset (Mikroukład) na liście rozwijanej. 15 Kliknij pozycję Download (Pobierz), aby pobrać odpowiedni sterownik mikroukładu dla tego komputera. 16 Po zakończeniu pobierania przejdź do folderu, w którym plik sterownika mikroukładu został zapisany. 17 Kliknij dwukrotnie ikonę pliku sterownika mikroukładu i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby zainstalować sterownik. Pobieranie sterownika sieciowego 1 Włącz komputer. 2 Przejdź do strony internetowej 3 Wpisz znacznik serwisowy komputera i kliknij opcję Submit (Prześlij). UWAGA: Jeśli nie masz znacznika serwisowego, skorzystaj z funkcji automatycznego wykrywania albo ręcznie wyszukaj model swojego komputera. 4 Kliknij pozycję Drivers & downloads (Sterowniki i pliki do pobrania). 5 Kliknij przycisk Detect Drivers (Wykryj sterowniki). 6 Przeczytaj i zaakceptuj warunki korzystania z narzędzia SupportAssist, po czym kliknij przycisk Continue (Kontynuuj). 7 W razie potrzeby komputer zacznie pobieranie i instalację narzędzia SupportAssist. UWAGA: Zapoznaj się z wyświetlanymi na ekranie instrukcjami dotyczącymi konkretnej przeglądarki. 8 Kliknij opcję View Drivers for My System (Wyświetl sterowniki do mojego systemu). 9 Kliknij przycisk Download and Install (Pobierz i zainstaluj), aby zainstalować wszystkie aktualizacje sterowników wykryte dla swojego komputera. 10 Wybierz miejsce, w którym mają zostać zapisane pliki. 11 Jeśli pojawi się monit funkcji User Account Control (Kontrola konta użytkownika), wyraź zgodę na wprowadzanie zmian w systemie. 12 Aplikacja zainstaluje wszystkie wykryte sterowniki i aktualizacje. UWAGA: Nie wszystkie pliki mogą być instalowane automatycznie. Przejrzyj podsumowanie instalacji, aby sprawdzić, czy jest wymagana instalacja ręczna. 13 Aby ręcznie pobrać i zainstalować sterownik, kliknij opcję Category (Kategoria). 14 Kliknij pozycję Network (Sieć) na liście rozwijanej. 15 Kliknij pozycję Download (Pobierz), aby pobrać sterownik sieciowy dla Twojego komputera. 16 Zapisz plik. Po zakończeniu pobierania przejdź do folderu, w którym plik sterownika sieciowego został zapisany. 17 Kliknij dwukrotnie ikonę pliku sterownika sieciowego i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. 88 Pobieranie sterowników

89 Tabela 6. Sterownik sieciowy przed instalacją i po niej Przed rozpoczęciem instalacji Po zakończeniu instalacji Pobieranie sterownika czytnika linii papilarnych 1 Włącz komputer. 2 Przejdź do strony internetowej 3 Wpisz znacznik serwisowy komputera i kliknij opcję Submit (Prześlij). UWAGA: Jeśli nie masz znacznika serwisowego, skorzystaj z funkcji automatycznego wykrywania albo ręcznie wyszukaj model swojego komputera. 4 Kliknij pozycję Drivers & downloads (Sterowniki i pliki do pobrania). 5 Kliknij przycisk Detect Drivers (Wykryj sterowniki). 6 Przeczytaj i zaakceptuj warunki korzystania z narzędzia SupportAssist, po czym kliknij przycisk Continue (Kontynuuj). 7 W razie potrzeby komputer zacznie pobieranie i instalację narzędzia SupportAssist. UWAGA: Zapoznaj się z wyświetlanymi na ekranie instrukcjami dotyczącymi konkretnej przeglądarki. 8 Kliknij opcję View Drivers for My System (Wyświetl sterowniki do mojego systemu). 9 Kliknij przycisk Download and Install (Pobierz i zainstaluj), aby zainstalować wszystkie aktualizacje sterowników wykryte dla swojego komputera. 10 Wybierz miejsce, w którym mają zostać zapisane pliki. 11 Jeśli pojawi się monit funkcji User Account Control (Kontrola konta użytkownika), wyraź zgodę na wprowadzanie zmian w systemie. 12 Aplikacja zainstaluje wszystkie wykryte sterowniki i aktualizacje. UWAGA: Nie wszystkie pliki mogą być instalowane automatycznie. Przejrzyj podsumowanie instalacji, aby sprawdzić, czy jest wymagana instalacja ręczna. 13 Aby ręcznie pobrać i zainstalować sterownik, kliknij opcję Category (Kategoria). 14 Kliknij pozycję Security (Zabezpieczenia) na liście rozwijanej. 15 Kliknij Download (Pobierz), aby pobrać sterownik czytnika linii papilarnych dla swojego komputera. 16 Po zakończeniu pobierania przejdź do folderu, w którym został zapisany plik sterownika czytnika linii papilarnych. 17 Kliknij dwukrotnie ikonę pliku sterownika czytnika linii papilarnych i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby zainstalować sterownik. Pobieranie sterowników 89
