1 INSTRUKCJA MONTAŻU I UŻYTKOWANIA PANELI PRYSZNICOWYCH PI OVAL PI QUATRO

2 Nazwa handlowa Kod producenta Kod kreskowy PI OVAL ARAC.ML7066EM PI QUATRO ARAC.ML7065EM Dane producenta: EXCELLENT S.A., ul. Nad Drwiną 10/B-3, Kraków Dane techniczne i podstawowe informacje: Wymiary panela: wysokość: 1535 mm, szerokość: 220 mm, grubość:75 mm, długość deszczowni: 600 mm. Ważne dla działania panelu: 1. Poprawność działania panelu zależy w dużej mierze od jakości wody (jej twardości, ilości zanieczyszczeń takich jak piasek, kamień kotłowy) w związku z tym wskazane (a w przypadku wody bardzo twardej wymagane) jest stosowanie odpowiednich filtrów węglowych i zmiękczaczy wody dostępnych w sklepach i hurtowniach sanitarnych przeznaczonych do tego celu. 2. Producent nie ponosi odpowiedzialności za wadliwe funkcjonowanie produktu, w przypadku podłączenia go do urządzeń, które nie gwarantują uzyskania odpowiedniego ciśnienia wody. Zalecane ciśnienie wody w instalacji powinno wynosić 0,2-0,5 MPa. 3. Panel jest panelem termostatycznym, a więc konieczny jest dla niego odpowiedni pobór ciepłej wody (w odpowiedniej temperaturze, ilości i pod ciśnieniem), dlatego nie wskazane jest instalowanie ich w pomieszczeniach z przepływowymi podgrzewaczami wody, które nie zapewniają prawidłowego działania układu termoregulacji w termostacie. Ponadto maksymalna temperatura wody gorącej nie może przekroczyć 80⁰C 4. Excellent S.A. zastrzega sobie prawo do zmian produkcyjnych i modyfikacji wyrobów, podyktowanych postępem technicznym, bez uprzedniego zawiadomienia; w tym w trybie reklamacji elementy mogą zostać wymienione na odpowiedniki o tych samych właściwościach i walorach użytkowych, ale zgodne z obecnie wprowadzonym standardem technicznym i technologicznym w budowie produktów. Przed montażem : 1. Instalacja wodna powinna być wykonana zgodnie z obowiązującymi przepisami przez osobą z odpowiednimi kwalifikacjami. 2. Przed przystąpieniem do montażu panelu (przed przykręceniem wężyków) do źródła wody należy bezwzględnie przepłukać rury poprzez przepuszczenie wody (1-2 minuty) w celu przeczyszczenia rur.

3 3.Należy zwrócić uwagę na prawidłowe podłączenie wody do panela (odpowiednio oznaczone węże czerwony do ciepłej wody, niebieski do zimnej) - winnym wypadku panel nie będzie działał poprawnie. Przyłącze wody: Panel zakrywa standardowo wykonane wyprowadzenie wody (przygotowane do baterii natryskowej). Panel przyłącza się metalowymi, giętkimi wężami o średnicy ½ znajdującymi się w zestawie o długości ok mm, po ustaleniu wysokości jego zamocowania odpowiednio do wysokości użytkownika. Wyprowadzenie wody powinno być przygotowane jak dla baterii termostatycznej czyli ciepła woda po lewej ręce. Przy wykonaniu podłączeń wody w nowej łazience należy wymierzyć wysokość na jakiej chcemy posiadać deszczownię i odmierzyć 1535 mm w dół i zaznaczyć ( to będzie dół panela). Przyłącza wody należy wykonać pomiędzy mocowaniami ściennymi panela. Budowa panela: Panel posiada następujące źródła podania wody podczas kąpieli PI OVAL / ARAC.ML7066EM/ Wylewka (5 na schemacie) Natrysk ręczny (4 na schemacie) PI QUATRO/ ARAC.ML7065EM/ Wylewka(5 na schemacie) Natrysk ręczny (4 na schemacie) Gówna głowica nieruchoma (1 na schemacie) Górna głowica nieruchoma (1 na schemacie) Górna kaskada (2 na schemacie) 3 zestawy bocznych nieruchomych podwójnych głowic natryskowych (3 na schemacie) Górna kaskada (2 na schemacie) 3 zestawy bocznych nieruchomych głowic natryskowych /2 podwójne, 1 pojedyncza/ (3 na schemacie) Panel posiada mocowanie natrysku ręcznego znajdujące się po jego lewej stronie, natomiast po prawej znajdują się pokrętła regulacyjne. Proszę zwrócić uwagę, że tak słuchawka, jak i głowice posiadają odpowiednie gumki, które ułatwiają usuwanie kamienia. Warunkiem prawidłowego działania panela jest dbanie o czystość tych elementów. Osad z kamienia w skrajnych sytuacjach może blokować przepływ wody, a co za tym idzie negatywnie wpływać na działanie elementów w panelu (blokowanie wypływu wody powoduje wzrost ciśnienia we wnętrzu instalacji panela, a co za tym idzie może ono przekraczać ciśnienie do którego jest on przeznaczony i w wyniku tego mogą powstać trwałe uszkodzenia).

4 Kolejność pokręteł regulacyjnych (nr 6 i 7 na schemacie) dla paneli (od góry) PI OVAL / ARAC.ML7066EM/ Deszczownia górna Kaskada górna Dysze boczne Wylewka wannowa Natrysk ręczny Regulacja temperatury (nr 7 na schemacie) PI QUATRO/ ARAC.ML7065EM/ Deszczownia górna Kaskada górna Dysze boczne Dysze boczne wylewka Natrysk ręczny Regulacja temperatury (nr 7 na schemacie) *Proszę przy montażu samego panelu zwrócić uwagę na odpowiednie podłączenie węży do natrysku ręcznego oraz wylewki wannowej tak by właściwie je podłączyć i nie zamienić kolejnością. A także proszę sprawdzić przebieg węży do deszczowni górnej oraz kaskady by zapobiec pomyłkom. Pokrętła regulacyjne pozwalają na oddzielne regulowanie każdego z źródeł wody od min do max natężenia strumienia wody, należy jednak zwrócić uwagę, że optymalne jest użytkowanie tylko 1 z nich w tym samym czasie. Do zapewnienia satysfakcjonujących strumieni z panela konieczne jest posiadanie odpowiedniego ciśnienia w sieci. Panel jest panelem termostatycznym, to znaczy, że regulacja wody polega na wybraniu odpowiedniej zadanej temperatury i dzięki zastosowaniu głowi termostatycznej uzyskujemy właśnie taką temperaturę na wyjściu. Ważne jest to, że fabryczna blokada ustawiona jest na temperaturę ok. 38⁰C. W celu zwiększenia temperatury należy przekręcić pokrętło po zwolnieniu blokady (przyciśnięcie przycisku). Bateria termostatyczna w panelu wymaga odpowiedniego użytkowania dla zachowania długiego i bezawaryjnego okresu działania proszę conajmniej raz w miesiącu odkręcić skrajne położenia temperaturowe wody na ok. 1-2 minut. Cykl powinien być powtarzany 2-3krotnie. Powierzchnia panelu wykonany jest z stali nierdzewnej satynowanej (no. 304). Powierzchnia ta wymaga odpowiedniego czyszczenia po każdej kąpieli by na długo zachowała świeżość i piękny wygląd. Do czyszczenia nie wolno używać środków zwierających substancje cierne mogące porysować powierzchnię oraz zabronione jest używanie substancji zawierających nawet minimalne ilości środków żrących i/lub kwasów. W celu utrzymania panela w dobrym stanie przez długi czas zachęcamy do częstego czyszczenia wodą z mydłem oraz miękką

5 szmatką. By odpowiednio dobrać te środki podaliśmy materiał z jakich wykonano poszczególne elementy: Powierzchnia panela: stal nierdzewna (np. 304) Przełączniki, bateria, słuchawka: metal Wąż natryskowy : PVC Rysunki poglądowe paneli: Wymiary: wysokość:1535mm szerokość: 220mm grubość: 75mm długość deszczowni: 600mm

6 Montaż: Uwagi wstępne: Panel przeznaczony jest do montażu pionowego na ścianie. Z uwagi na posiadanie elementów bocznych (mocowanie słuchawki, pokrętła regulacyjne) panel ten nie może być mocowany narożnie. Proszę zadbać by krawędź boczna konstrukcji panela wraz z elementami wystającymi (uchwyt słuchawki oraz pokrętła) była oddalona od narożnika pomieszczenia lub innej przeszkody o taką odległość, która pozwala na wygodne korzystanie z funkcji panela manipulowanie pokrętłami oraz sięganie po słuchawkę prysznicową. Powierzchnia, na której zostanie zamontowany panel powinna być odpowiednio zabezpieczona przed wpływem wody i wilgoci. A każde należy nie umieszczać w pobliżu panela żadnych elementów wyposażenia elektrycznego, gazowego itp., które nie jest odporne na bezpośrednie działanie wody (gniazda, włączniki). Wszelkie te elementy powinny być umieszczone w bezpiecznej odległości od niego. Narzędzia potrzebne do montażu: -wiertarka, - wkrętaki, - klucz płaski i/lub klucz nasadowy - metrówka, poziomnica, ołówek W zestawie znajdują się elementy panela oraz śruby, mocowania, uszczelki, które bezwzględnie należy zastosować. Kolejność montażu: 1.Wyznaczyć miejsce montażu zwrócić uwagę na wysokość panela. Przykładowy przymiar na ilustracji poniżej. Proszę zwrócić uwagę by wszystkie dysze były efektywne, czyli zapewniały masaż odpowiednich partii ciała np. najwyższa dysza masować może kark.

7 2. przykręcić do panela mocowanie słuchawki (wraz z podłączeniem węża instalacji wewnętrznej panela do tego mocowania) 3. przykręcenie weżyka mocowania do wylewki panela (w niektórych modelach element ten został już podłączony) 4. mocowanie deszczowni górnej panela jak na schemacie poniżej: 4a- dokręcamy deszczownię przy pomocy załączonych wkrętów, 4b- przez otwory w deszczowni przekłądamy wezyki podłączeniowe do deszczowni i podłączamy odpowiednio (sprawdzić proszę przebieg wężyków) Następnie na górną deszczownię nakładamy nakłądkę maskującą i zabezpieczającą wnętrze deszczowni górnej 5.Przyłożyć panel do wyznaczonego miejsca i sprawdzić czy pozwala on na swobodne korzystanie z natrysku, dysz oraz regulowanie pokrętłami. 6. Sprawdzić czy wyznaczone miejsce pozwala na podłączenie wężyków. 7. Zaznaczyć dolne i górne miejsce montażu mocowań (rozstaw mocowań w pionie to 900 mm).

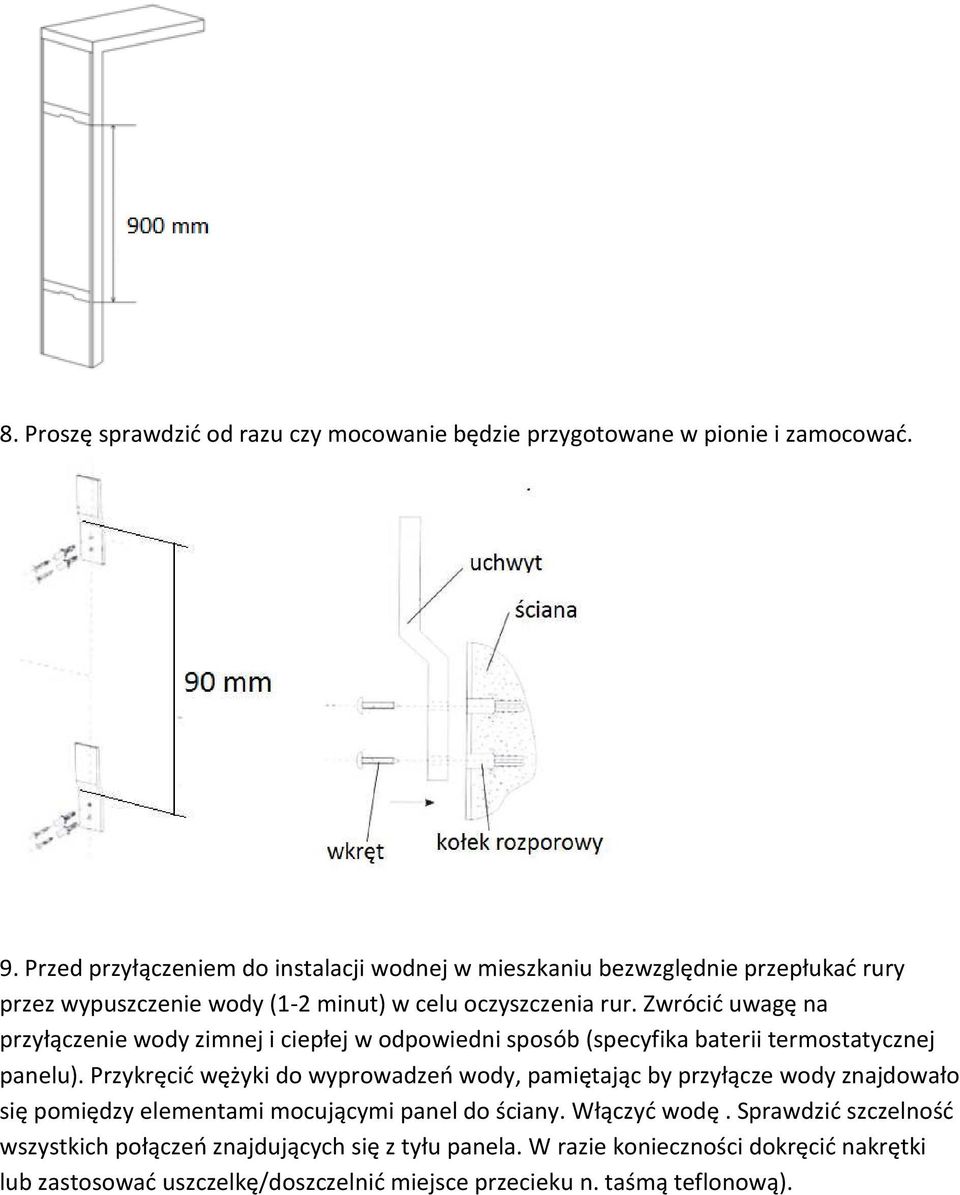

8 8. Proszę sprawdzić od razu czy mocowanie będzie przygotowane w pionie i zamocować. 9. Przed przyłączeniem do instalacji wodnej w mieszkaniu bezwzględnie przepłukać rury przez wypuszczenie wody (1-2 minut) w celu oczyszczenia rur. Zwrócić uwagę na przyłączenie wody zimnej i ciepłej w odpowiedni sposób (specyfika baterii termostatycznej panelu). Przykręcić wężyki do wyprowadzeń wody, pamiętając by przyłącze wody znajdowało się pomiędzy elementami mocującymi panel do ściany. Włączyć wodę. Sprawdzić szczelność wszystkich połączeń znajdujących się z tyłu panela. W razie konieczności dokręcić nakrętki lub zastosować uszczelkę/doszczelnić miejsce przecieku n. taśmą teflonową).

9 10. Zawiesić panel. Przykręcić wąż oraz słuchawkę i upewnić się, że miejscach tych połączeń znajdują się gumowe uszczelki. Konserwacja, użytkowanie, czyszczenie: Jakość działania produktu w głównej mierze zależy od jakości wody, jej ciśnienia, dbałości o czyszczenie, konserwacją i prawidłowe użytkowanie. Zaleca się stosowanie siatkowych filtrów w instalacjach wodociągowych (umieszczonych w zaworach instalacji wodociągowej). Ponadto należy zwrócić, że produkt jako produkt termostatyczny wymaga odpowiedniego ciśnienia wody, podłączenia. Niestety w przypadku przepływowych ogrzewaczy wody korzystanie z termostatu może być niemożliwe i proponujemy zakup produktu z zwykłym mieszaczem wody. Podano listę materiałów, z których panel jest zbudowany by klient miał świadomość, że produkt ten wymaga odpowiedniego użytkowania, konserwacji i czyszczenia. Elementy konstrukcyjne panelu takie jak elementy plastikowe należy czyścić tylko delikatną ściereczką z użyciem łagodnych detergentów. Nie należy stosować pasty ciernej, rozpuszczalników, acetonu, środków czyszczących oraz dezynfekujących jak chlor.

10 Następujące materiały poza negatywnym wpływem na zdrowie mogą uszkodzić produkt i nie należy nim produkty myć: substancje zawierające kwasy, zasady, kwas chlorowodorowy, środki polerujące, szczotki nylonowe, papier ścierny oraz wszystkie inne materiały i środki, które maja podobne działanie na panel. Panel zawiera baterię termostatyczną, a to znaczy, że wymaga odpowiedniej troski by długo i bezawaryjnie działał. Należy raz w miesiącu wykorzystać cały zakres temperatury wody w następujący sposób : odkręcamy zimną wodę na 1-2 minuty a następnie gorącą na 1-2 minuty i wracamy do położenia standardowego pokrętła regulatora temperatury. Gumki głowicy, słuchawki oraz perlator wymagają czyszczenia woda twarda powoduje powstanie naturalnych zabrudzeń i osadów na nich, a to skutkuje osłabieniem strumienia wody. Produkt nie jest odporny na uszkodzenia mechaniczne. Producent nie ponosi odpowiedzialności za skutki samowolnych, dokonywanych przez użytkowników lub inne nieupoważnione osoby, napraw, przeróbek lub zmian konstrukcyjnych. Producent nie odpowiada za produkt nieprawidłowo: złożony, zainstalowany oraz użytkowany, pielęgnowany i konserwowany. Nie należy pozostawiać bez opieki/dozoru dzieci oraz osób niepełnosprawnych korzystających z produktu. Typowe problemy i ich rozwiązanie: Usterka, problem Niskie ciśnienie wody, słaby wypływ wody przez źródło wody Nie działa termostat Rozwiązanie Sprawdź wyjścia wody (gumki, perlator) jeśli są zabrudzone to przeczyść je. Jeśli nadal jest problem przepłucz wężyki panela. Jeśli elementy są czyste to widocznie ciśnienie wody w instalacji nie pozwala na użycie np. 2 funkcji na raz. Proszę używać wtedy tylko 1 wybranej. Sprawdź podłączenie wody czy jest odpowiednie (czerwone złącze do ciepłej) Wyjmij głowicę i przeczyść ją pod strumieniem bieżącej wody Termostat podaje inną temperaturę niż 38⁰C Dokonać kalibracji termostatu Przeciekanie elementu Sprawdź złącza panela zaglądając na jego tył.

11 Zapraszamy do kontaktu w razie wątpliwości. Ogólne warunki gwarancji: Producent udziela gwarancji na prawidłowo zainstalowany, eksploatowany, konserwowany i serwisowany produkt. Jedynym dokumentem uprawniającym do zgłoszenia reklamacji jest dowód zakupu (faktura, rachunek lub paragon). Warunkiem uznania reklamacji na produkt jest jego okresowe czyszczenie (min. raz na kwartał) oraz konserwacja zgodnie z instrukcją. Stwierdzenie zanieczyszczeń spowodowanych nieprawidłowym użytkowaniem oraz konserwacją będzie skutkować odrzuceniem ewentualnej reklamacji. Gwarancja nie obejmuje: - skutków samowolnych, dokonywanych przez użytkownika lub inne nieupoważnione osoby, napraw, przeróbek lub zmian konstrukcyjnych - uszkodzeń mechanicznych oraz chemicznych powłoki, w tym wynikających z zastosowania środków żrących oraz ciernych, - skutków nie stosowania się do instrukcji obsługi, ze szczególnym uwzględnieniem ostrzeżeń dotyczących instalacji, użytkowania i serwisowania produktu - uszkodzeń powstałych w wyniku zastosowania niezgodnego z przeznaczeniem - uszkodzeń i niepoprawnego działania produktu, wynikających z braku wymaganej konserwacji i pielęgnacji produktu. Produkt objęty jest 2 letnią gwarancją.
