1 Technologia LOGSTOR to znacznie więcej niż może dostrzec ludzkie oko Systemy rur preizolowanych LOGSTOR

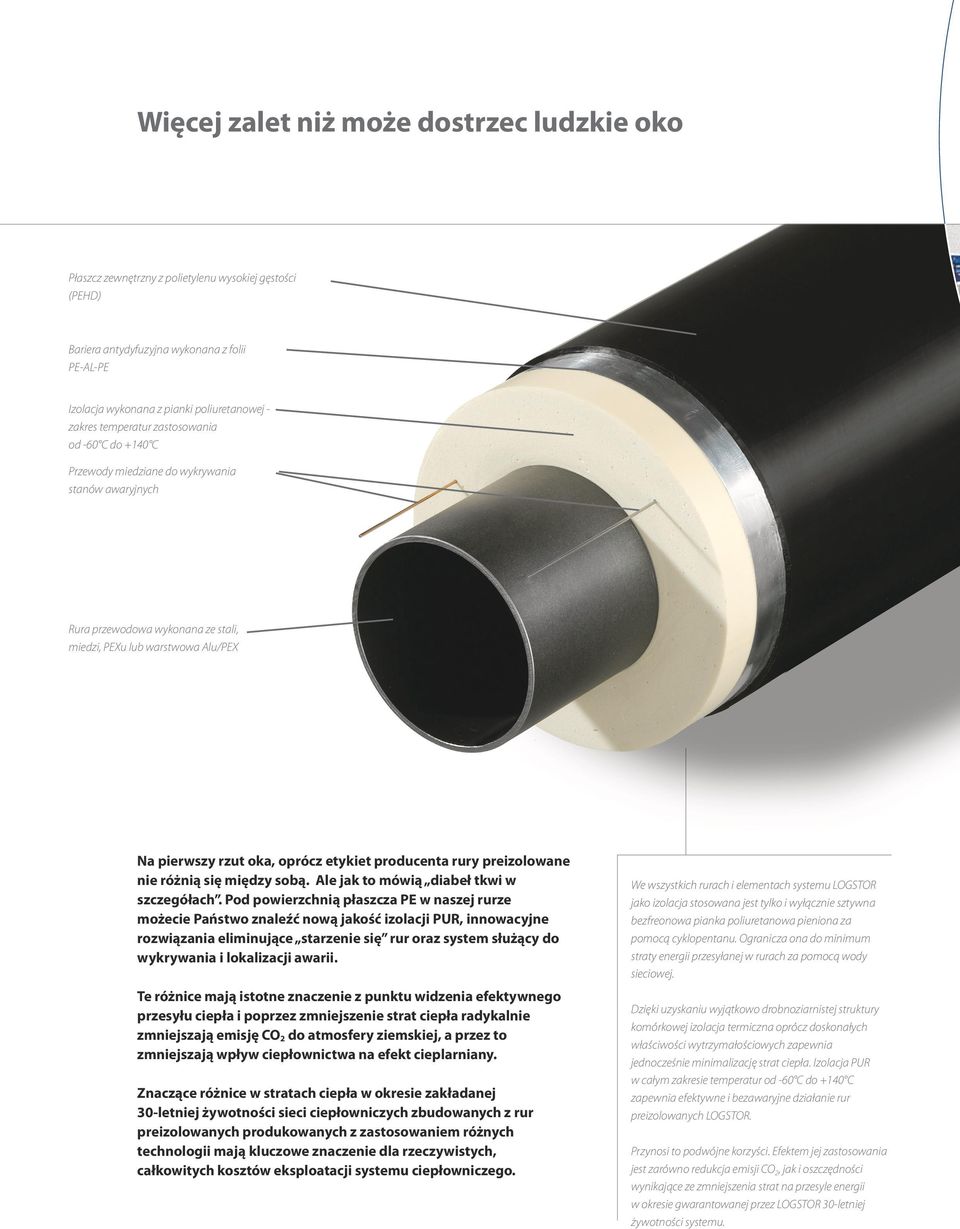

2 Więcej zalet niż może dostrzec ludzkie oko Płaszcz zewnętrzny z polietylenu wysokiej gęstości (PEHD) Bariera antydyfuzyjna wykonana z folii PE-AL-PE Izolacja wykonana z pianki poliuretanowej - zakres temperatur zastosowania od -60 C do +140 C Przewody miedziane do wykrywania stanów awaryjnych Rura przewodowa wykonana ze stali, miedzi, PEXu lub warstwowa Alu/PEX Na pierwszy rzut oka, oprócz etykiet producenta rury preizolowane nie różnią się między sobą. Ale jak to mówią diabeł tkwi w szczegółach. Pod powierzchnią płaszcza PE w naszej rurze możecie Państwo znaleźć nową jakość izolacji PUR, innowacyjne rozwiązania eliminujące starzenie się rur oraz system służący do wykrywania i lokalizacji awarii. Te różnice mają istotne znaczenie z punktu widzenia efektywnego przesyłu ciepła i poprzez zmniejszenie strat ciepła radykalnie zmniejszają emisję CO 2 do atmosfery ziemskiej, a przez to zmniejszają wpływ ciepłownictwa na efekt cieplarniany. Znaczące różnice w stratach ciepła w okresie zakładanej 30-letniej żywotności sieci ciepłowniczych zbudowanych z rur preizolowanych produkowanych z zastosowaniem różnych technologii mają kluczowe znaczenie dla rzeczywistych, całkowitych kosztów eksploatacji systemu ciepłowniczego. We wszystkich rurach i elementach systemu LOGSTOR jako izolacja stosowana jest tylko i wyłącznie sztywna bezfreonowa pianka poliuretanowa pieniona za pomocą cyklopentanu. Ogranicza ona do minimum straty energii przesyłanej w rurach za pomocą wody sieciowej. Dzięki uzyskaniu wyjątkowo drobnoziarnistej struktury komórkowej izolacja termiczna oprócz doskonałych właściwości wytrzymałościowych zapewnia jednocześnie minimalizację strat ciepła. Izolacja PUR w całym zakresie temperatur od -60 C do +140 C zapewnia efektywne i bezawaryjne działanie rur preizolowanych LOGSTOR. Przynosi to podwójne korzyści. Efektem jej zastosowania jest zarówno redukcja emisji CO 2, jak i oszczędności wynikające ze zmniejszenia strat na przesyle energii w okresie gwarantowanej przez LOGSTOR 30-letniej żywotności systemu.

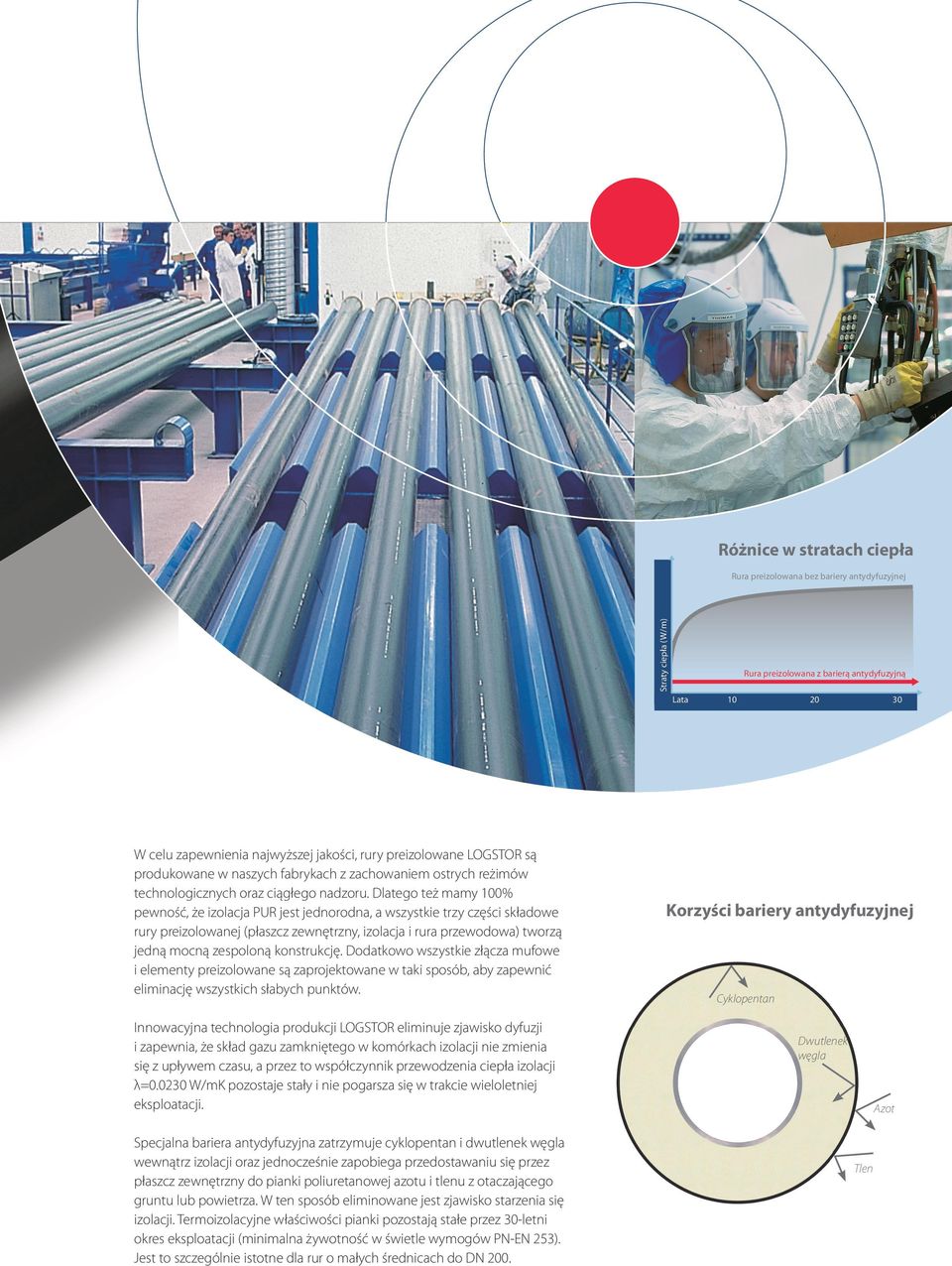

3 Różnice w stratach ciepła Straty ciepła (W/m) Rura preizolowana bez bariery antydyfuzyjnej Rura preizolowana z barierą antydyfuzyjną Lata W celu zapewnienia najwyższej jakości, rury preizolowane LOGSTOR są produkowane w naszych fabrykach z zachowaniem ostrych reżimów technologicznych oraz ciągłego nadzoru. Dlatego też mamy 100% pewność, że izolacja PUR jest jednorodna, a wszystkie trzy części składowe rury preizolowanej (płaszcz zewnętrzny, izolacja i rura przewodowa) tworzą jedną mocną zespoloną konstrukcję. Dodatkowo wszystkie złącza mufowe i elementy preizolowane są zaprojektowane w taki sposób, aby zapewnić eliminację wszystkich słabych punktów. Innowacyjna technologia produkcji LOGSTOR eliminuje zjawisko dyfuzji i zapewnia, że skład gazu zamkniętego w komórkach izolacji nie zmienia się z upływem czasu, a przez to współczynnik przewodzenia ciepła izolacji λ= W/mK pozostaje stały i nie pogarsza się w trakcie wieloletniej eksploatacji. Specjalna bariera antydyfuzyjna zatrzymuje cyklopentan i dwutlenek węgla wewnątrz izolacji oraz jednocześnie zapobiega przedostawaniu się przez płaszcz zewnętrzny do pianki poliuretanowej azotu i tlenu z otaczającego gruntu lub powietrza. W ten sposób eliminowane jest zjawisko starzenia się izolacji. Termoizolacyjne właściwości pianki pozostają stałe przez 30-letni okres eksploatacji (minimalna żywotność w świetle wymogów PN-EN 253). Jest to szczególnie istotne dla rur o małych średnicach do DN Korzyści bariery antydyfuzyjnej Cyklopentan Dwutlenek węgla Azot Tlen

4 Więcej odpowiedzialności niż może dostrzec ludzkie oko Wyzwanie Jednym z głównych argumentów, przemawiających na korzyść stosowania zdalaczynnych systemów ciepłowniczych jest to, że służą do efektywnego przesyłania energii cieplnej, minimalizując jednocześnie (w porównaniu z innymi metodami) negatywny wpływ działalności człowieka na środowisko naturalne. Zmniejszenie emisji zanieczyszczeń i gazów, uzyskane poprzez ulokowanie produkcji ciepła w wysokosprawnych lokalnych centralnych kotłowniach i skojarzonych elektrociepłowniach oraz poprzez wykorzystanie ciepła odpadowego, traconego dotychczas w elektrowniach i zakładach przemysłowych traci sens, jeżeli nie ograniczymy strat na przesyle ciepła do końcowego odbiorcy. Rozwiązanie Systemy rur preizolowanych LOGSTOR są prostym najbardziej sprawnym energetycznie rozwiązaniem dostępnym na świecie. Dzięki jego zaletom eliminuje się straty ciepła wynikające z nieszczelności oraz ogranicza do minimum straty ciepła rurociągów na przesyle od źródła ciepła do końcowego odbiorcy, nawet na bardzo dużych odległościach. Mniejsze straty ciepła to mniejszy negatywny wpływ na środowisko naturalne. Na pokrycie strat ciepła na przesyle energii potrzebne jest spalenie dodatkowego paliwa pierwotnego - w rezultacie powstaje większa emisja CO 2. System rur LOGSTOR oferuje nie tylko zmniejszenie emisji dwutlenku węgla i bezpośrednie zmniejszenie negatywnego wpływu na środowisko, ale jednocześnie zwiększa efektywność energetyczną i zdolność sprzedaży energii cieplnej. Wyszczególniając, zastosowanie bariery antydyfuzyjnej na odcinku 5 km rurociągu 2xØ 20/90 SteelFlex doprowadzającej ciepło do budynku przy współczynniku przewodzenia ciepła izolacji λ=0,0023 W/mK oznacza, że osiągamy znaczące zmniejszenie emisji CO2 w porównaniu z identyczną konfiguracją dla rur bez bariery antydyfuzyjnej. Zobacz ilustrację poniżej. Zobacz obliczenia na stronie Korzyści stosowania emisja Redukcje emisji CO2 10 lat 270 ton CO2 20 lat 680 ton CO2 30 lat 1145 ton CO2

5

6 Więcej kosztów niż może dostrzec ludzkie oko Wyzwanie Każda sieć cieplna jest znaczącą inwestycją w infrastrukturę, gdzie zwrot z inwestycji, zarówno finansowy, jak i środowiskowy jest liczony długoterminowo. Doświadczenie pokazuje, że koszty eksploatacyjne nawet przy pozornie podobnych systemach rur mogą się znacznie różnić w czasie. Początkowe nakłady inwestycyjne pod względem kosztów bezpośrednich zakupu i montażu rur to często pierwszoplanowe zainteresowanie kontrahenta. Jednak w skali całego okresu eksploatacji sieci cieplnej koszty te, ze względu na narastające co roku koszty strat ciepła, maleją do około 10% kosztów całkowitych. Koszty inwestycji: Zakup materiałów Roboty ziemne Montaż rur Koszty strat ciepła czynnika przepływającego rurociągami, stanowią największą część całkowitych kosztów sieci ciepłowniczej i muszą być pokryte przez jej operatora. W pewnym bardzo ekstremalnym przypadku jakiego doświadczyliśmy, straty ciepła stanowiły więcej niż 80% całkowitych kosztów sieci cieplnej w ciągu czasu jej eksploatacji. Odbiory + Koszty operacyjne: Koszty pompowania czynnika grzewczego Straty ciepła Rozwiązanie Ekonomika zdalaczynnych systemów ciepłowniczych, wymusza dużo dalsze spojrzenie niż tylko te, które obejmuje początkowe koszty zakupu rur i ich montażu. Aby otrzymać pełny obraz, należy uwzględnić całkowite koszty eksploatacji, naprawy i utrzymania sieci cieplnej w ciągu całego okresu żywotności systemu. Tylko wtedy różnice, między nawet pozornie podobnymi rozwiązaniami, stają się naprawdę czytelne. Rozwiązania LOGSTOR pozwalają radykalnie zmniejszyć koszty eksploatacji przez faktyczną eliminację zbędnego zapotrzebowania na ciepło, koniecznego do pokrycia strat. Straty ciepła sieci wykonanej z rur preizolowanych LOGSTOR z barierą antydyfuzyjną są aż 15-30% mniejsze w porównaniu z rurami nie posiadającymi bariery antydyfuzyjnej. Korzyści te na przestrzeni całego okresu eksploatacji kumulują się corocznie do pokaźnej wartości. + Koszty utrzymania: Przegląd/monitoring Serwis/naprawy = Całkowite koszty eksploatacji Korzyści stosowania eksploatacja Rura preizolowana bez bariery antydyfuzyjnej Koszty operacyjne Rura preizolowana z barierą antydyfuzyjną Lata

7 Szczegółowy przykład Przykład ciepłowniczego systemu zdalaczynnego z temperaturą: zasilania 120 C, powrotu 70 C i ze wszystkimi istotnymi typami rur, z i bez bariery antydyfuzyjnej oraz z różnymi grubościami izolacji. Zmiany właściwości izolacji PUR w czasie Współczynnik przewodzenia ciepła izolacji λ, W/mK Temp. zasilania/powrotu 120 C/70 C systemu, który dostarcza MW ciepła System rur zawiera: x 1000 m DN x 1000 m DN x 2000 m DN 80 2 x 500 m DN 50 rury proste (5 odbiorców po 250 kw każdy) x 5000 m Ø 20 mm AluFlex/SteelFlex (200 odbiorców po 10 kw każdy) Lata SteelFlex 20/90, z barierą, średnia λ= W/mK SteelFlex 20/90, bez bariery, średnia λ= W/mK DN 80/160, bez bariery, średnia λ= W/mK Rury Conti od DN 50 do DN 150, z barierą, średnia λ= W/mK DN 50/125, bez bariery, średnia λ= W/mK DN 100/200, bez bariery, średnia λ= W/mK DN 150/250, bez bariery, średnia λ= W/mK

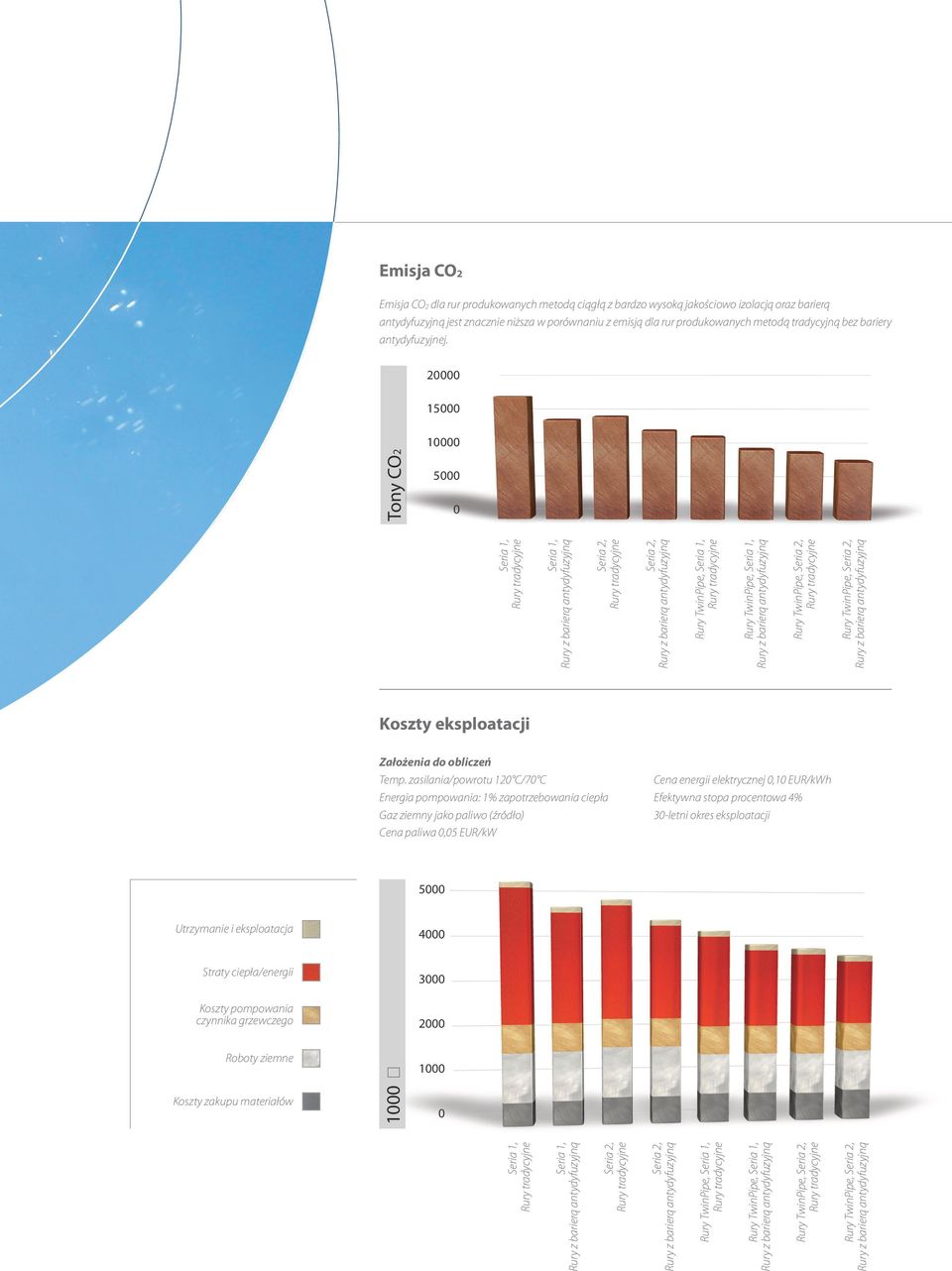

8 Emisja CO2 Emisja CO2 dla rur produkowanych metodą ciągłą z bardzo wysoką jakościowo izolacją oraz barierą antydyfuzyjną jest znacznie niższa w porównaniu z emisją dla rur produkowanych metodą tradycyjną bez bariery antydyfuzyjnej Seria 1, Seria 1, Seria 2, Seria 2, Rury TwinPipe, Seria 1, Rury TwinPipe, Seria 1, Tony CO2 Rury TwinPipe, Seria 2, Rury TwinPipe, Seria 2, Koszty eksploatacji Założenia do obliczeń Temp. zasilania/powrotu 120 C/70 C Energia pompowania: 1% zapotrzebowania ciepła Gaz ziemny jako paliwo (źródło) Cena paliwa 0,05 EUR/kW Cena energii elektrycznej 0,10 EUR/kWh Efektywna stopa procentowa 4% 30-letni okres eksploatacji 5000 Utrzymanie i eksploatacja 4000 Straty ciepła/energii Koszty pompowania czynnika grzewczego Roboty ziemne Seria 1, Seria 1, Seria 2, Seria 2, Rury TwinPipe, Seria 1, Rury TwinPipe, Seria 1, Rury TwinPipe, Seria 2, Koszty zakupu materiałów Rury TwinPipe, Seria 2,

9 Rury preizolowane LOGSTOR do ciepłownictwa Typ rur Średnica Gwarantowana przewodność cieplna, W/mK FlexPipe Rury giętkie Rury TwinPipe Rury elastyczne Rury TwinPipe Rury proste produkowane metodą ciągłą Conti Rury TwinPipe Rury proste produkowane metodą tradycyjną Rury Conti Rury proste, pojedyncze produkowane metodą ciągłą w procesie Axial Conti Rury Conti Rury proste, pojedyncze produkowane metodą ciągłą w procesie Spiral Conti Rury pojedyncze proste Rury produkowane metodą tradycyjną Bariera antydyfuzyjna Stałe właściwości izolacji Korzyści Ø mm Tak Tak * Dostępne w różnych grubościach izolacji, Seria 1, 2 oraz Seria 3. Zastosowanie bariery antydyfuzyjnej zapobiega pogarszaniu się właściwości izolacji. Bariera antydyfuzyjna jest standardowo stosowana w rurach FlexPipe - straty energii są największe przy małych średnicach. Dostępne są również z rurami przewodowymi stalowymi, PEX, aluminium/pex oraz miedzianymi. Ø mm Tak Tak * Zapewnia najlepszą możliwą wartość izolacji. Dostępne w dwóch różnych grubościach izolacji, Seria 1 i 2. Zastosowanie bariery antydyfuzyjnej zapobiega pogarszaniu się właściwości izolacji. Bariera antydyfuzyjna jest standardowo stosowana w rurach FlexPipe - straty energii są największe przy małych średnicach. Dostępne są również z rurami przewodowymi PEX, aluminium/pex oraz miedzianymi. Wymagają mniej robót ziemnych oraz złączy. Ø mm Ø mm Ø mm Ø mm Tak Nie Tak Opcjonalnie Tak Nie Tak Opcjonalnie Zapewnia najlepszą możliwą wartość izolacji. Dostępne w dwóch różnych grubościach izolacji, Seria 1 i 2. Zastosowanie bariery antydyfuzyjnej zapobiega pogarszaniu się właściwości izolacji. Dostępne są również z rurami przewodowymi stalowymi oraz miedzianymi. Wymagają mniej robót ziemnych oraz złączy. Technologia produkcji ciągłej dostarcza najlepszych możliwych właściwości izolacji. Dostępne w trzech różnych grubościach izolacji, Seria 1, 2 oraz 3. Zastosowanie bariery antydyfuzyjnej zapobiega pogarszaniu się właściwości izolacji. Opcjonalnie bariera antydyfuzyjna dla większych średnic odcinków rur. Rura przewodowa wykonana ze stali. Mogą być stosowane ze wszystkimi typami złączy. Ø mm Nie Nie Dostępne w trzech różnych grubościach izolacji, Seria 1, 2 oraz 3. Dostępne są również z rurami przewodowymi stalowymi oraz miedzianymi. Pozostałe typy są opcjonalne. Mogą być stosowane ze wszystkimi typami złączy. * Specjalna bariera antydyfuzyjna zastosowana w odcinkach rur z rurą przewodową PEX pozwala na drobne zmiany.
