Czas przeznaczony na wykonanie zadania wynosi 240 minut

Transkrypt

1 Zadanie egzaminacyjne Do zakładu optycznego zgłosił się klient z receptą wystawioną przez lekarza okulistę w celu wykonana okularów z soczewkami progresywnymi. Po dopasowaniu anatomicznym metalowej pełnej oprawki, okazało się, Ŝe źrenice klienta znajdują się 2 mm powyŝej środków geometrycznych tarczy prawej i lewej oprawy okularowej. Opracuj projekt realizacji prac związanych z, wykonaniem okularów korekcyjnych z uwzględnieniem danych z recepty, katalogu soczewek oraz schematu oprawy metalowej. Projekt realizacji prac powinien zawierać: 1. Tytuł pracy egzaminacyjnej stosowny do treści zadania. 2. ZałoŜenia do projektu realizacji prac i wykonania okularów, sformułowane na podstawie treści zadania oraz załączników. 3. Obliczenia niezbędne do wykonania oraz dobrania soczewek na podstawie danych z recepty oraz uzasadnienie ich wyboru z katalogu. 4. Wykaz urządzeń, przyrządów kontrolno-pomiarowych, narzędzi, środków ochrony indywidualnej, materiałów podstawowych i pomocniczych niezbędnych do wykonania i kontroli okularów. Dokumentacja z wykonania prac obejmuje: 5. Przebieg procesu wykonania okularów korekcyjnych z uwzględnieniem technologicznej kolejności wykonywanych czynności. 6. Przebieg czynności związanych z kontrolą techniczną wykonanych okularów. 7. Wskazania dla klienta dotyczące sposobu uŝytkowania i konserwacji okularów. Do wykonania zadania wykorzystaj: Recepta okularowa... Załącznik 1. Rysunek oprawy okularowej... Załącznik 2. WyposaŜenie pracowni optycznej... Załącznik 3. Wyciąg z katalogu soczewek... Załącznik 4. Czas przeznaczony na wykonanie zadania wynosi 240 minut

2 Załącznik 1. Załącznik 2 Załącznik 3 WyposaŜenie pracowni optycznej Automat szlifierski szablonowy, szabioniarka, dioptromierz, szlifierka ręczna, wiertarka, polerka, polaryskop, rowkarka, centroskop, podgrzewacz do opraw (fen), wkrętaki optyczne, kątomierz, pęseta, pilniki, noŝyczki, wstąŝki do montaŝu, linijka optyczna (źrenicówka), cąŝki do profilowania opraw, przyssawki, przylepce, podkładki, szablony, pisak wodoodporny, alkohol etylowy, ściereczki do czyszczenia okularów, katalogi, zestaw soczewek okularowych, oprawy okularowe, okulary ochronne, fartuch.

3 Załącznik 4

4

5

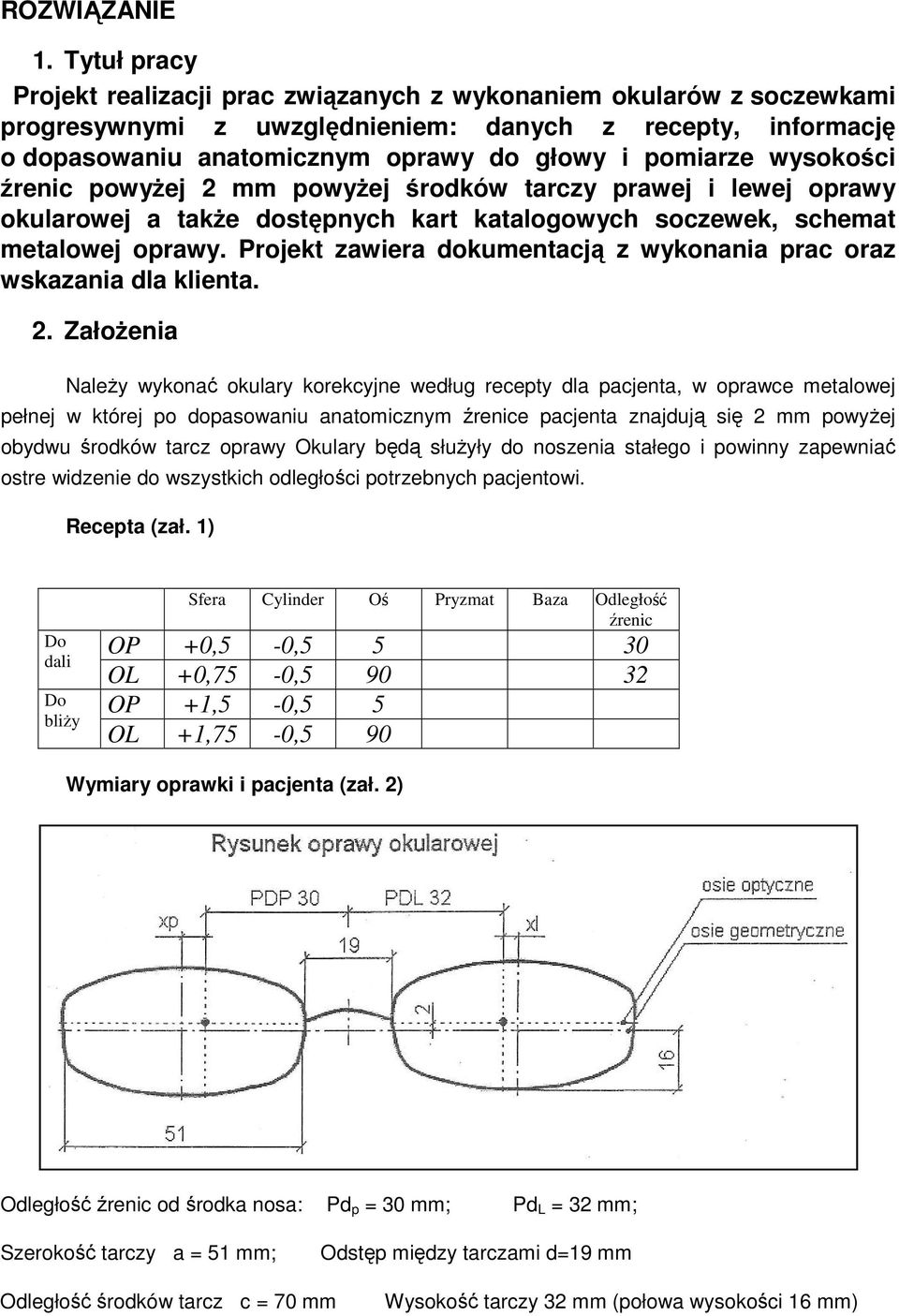

6 ROZWIĄZANIE 1. Tytuł pracy Projekt realizacji prac związanych z wykonaniem okularów z soczewkami progresywnymi z uwzględnieniem: danych z recepty, informację o dopasowaniu anatomicznym oprawy do głowy i pomiarze wysokości źrenic powyŝej 2 mm powyŝej środków tarczy prawej i lewej oprawy okularowej a takŝe dostępnych kart katalogowych soczewek, schemat metalowej oprawy. Projekt zawiera dokumentacją z wykonania prac oraz wskazania dla klienta. 2. ZałoŜenia NaleŜy wykonać okulary korekcyjne według recepty dla pacjenta, w oprawce metalowej pełnej w której po dopasowaniu anatomicznym źrenice pacjenta znajdują się 2 mm powyŝej obydwu środków tarcz oprawy Okulary będą słuŝyły do noszenia stałego i powinny zapewniać ostre widzenie do wszystkich odległości potrzebnych pacjentowi. Recepta (zał. 1) Do dali Do bliŝy Sfera Cylinder Oś Pryzmat Baza Odległość źrenic OP +0,5-0, OL +0,75-0, OP +1,5-0,5 5 OL +1,75-0,5 90 Wymiary oprawki i pacjenta (zał. 2) Odległość źrenic od środka nosa: Pd p = 30 mm; Pd L = 32 mm; Szerokość tarczy a = 51 mm; Odstęp między tarczami d=19 mm Odległość środków tarcz c = 70 mm Wysokość tarczy 32 mm (połowa wysokości 16 mm)

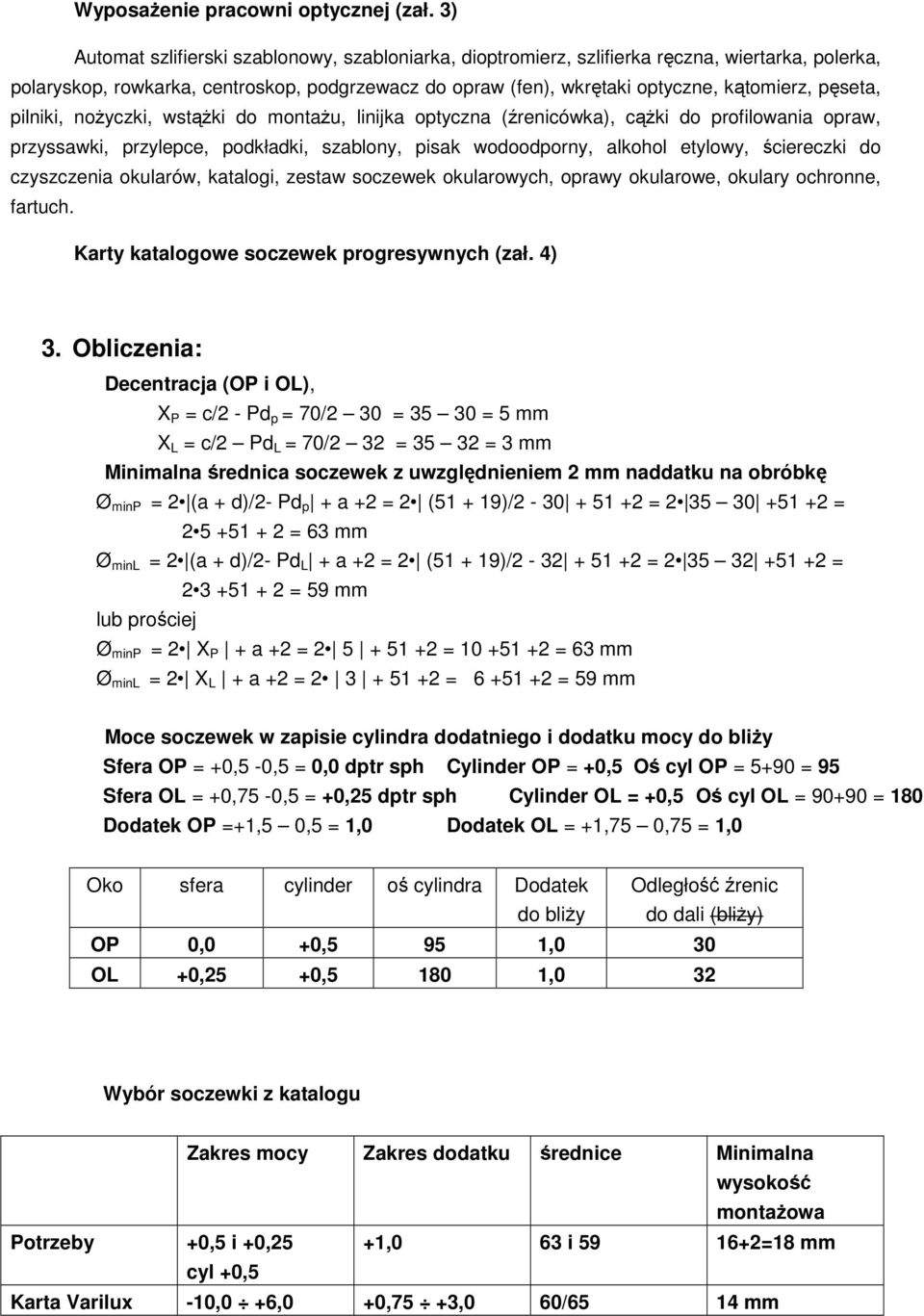

7 WyposaŜenie pracowni optycznej (zał. 3) Automat szlifierski szablonowy, szabloniarka, dioptromierz, szlifierka ręczna, wiertarka, polerka, polaryskop, rowkarka, centroskop, podgrzewacz do opraw (fen), wkrętaki optyczne, kątomierz, pęseta, pilniki, noŝyczki, wstąŝki do montaŝu, linijka optyczna (źrenicówka), cąŝki do profilowania opraw, przyssawki, przylepce, podkładki, szablony, pisak wodoodporny, alkohol etylowy, ściereczki do czyszczenia okularów, katalogi, zestaw soczewek okularowych, oprawy okularowe, okulary ochronne, fartuch. Karty katalogowe soczewek progresywnych (zał. 4) 3. Obliczenia: Decentracja (OP i OL), X P = c/2 - Pd p = 70/2 30 = = 5 mm X L = c/2 Pd L = 70/2 32 = = 3 mm Minimalna średnica soczewek z uwzględnieniem 2 mm naddatku na obróbkę Ø minp = 2 (a + d)/2- Pd p + a +2 = 2 ( )/ = = = 63 mm Ø minl = 2 (a + d)/2- Pd L + a +2 = 2 ( )/ = = = 59 mm lub prościej Ø minp = 2 X P + a +2 = = = 63 mm Ø minl = 2 X L + a +2 = = = 59 mm Moce soczewek w zapisie cylindra dodatniego i dodatku mocy do bliŝy Sfera OP = +0,5-0,5 = 0,0 dptr sph Cylinder OP = +0,5 Oś cyl OP = 5+90 = 95 Sfera OL = +0,75-0,5 = +0,25 dptr sph Cylinder OL = +0,5 Oś cyl OL = = 180 Dodatek OP =+1,5 0,5 = 1,0 Dodatek OL = +1,75 0,75 = 1,0 Oko sfera cylinder oś cylindra Dodatek do bliŝy Odległość źrenic do dali (bliŝy) OP 0,0 +0,5 95 1,0 30 OL +0,25 +0, ,0 32 Wybór soczewki z katalogu Zakres mocy Zakres dodatku średnice Minimalna wysokość montaŝowa Potrzeby +0,5 i +0,25 +1,0 63 i =18 mm cyl +0,5 Karta Varilux -10,0 +6,0 +0,75 +3,0 60/65 14 mm

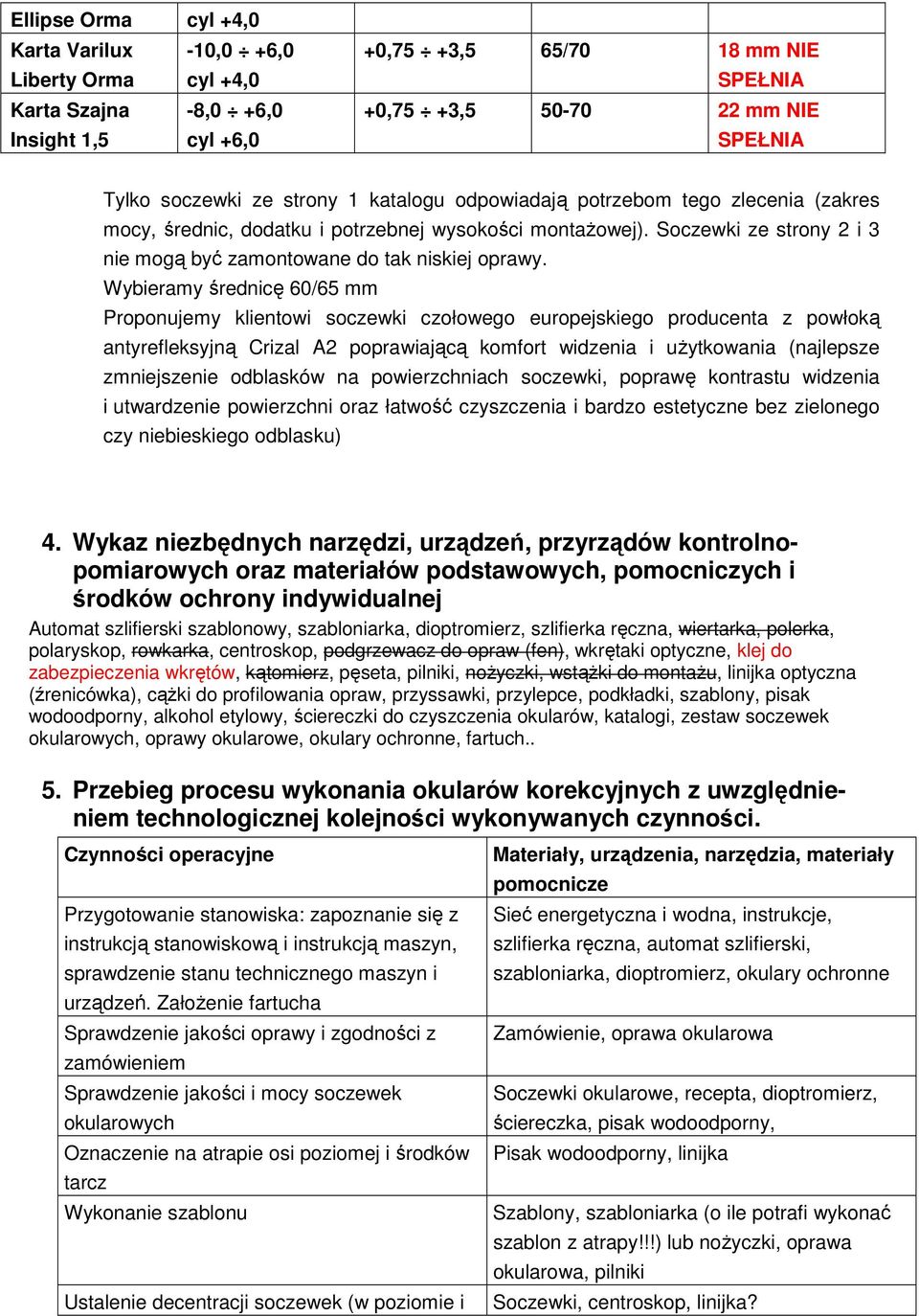

8 Ellipse Orma cyl +4,0 Karta Varilux Liberty Orma -10,0 +6,0 cyl +4,0 Karta Szajna -8,0 +6,0 Insight 1,5 cyl +6,0 +0,75 +3,5 65/70 18 mm NIE SPEŁNIA +0,75 +3, mm NIE SPEŁNIA Tylko soczewki ze strony 1 katalogu odpowiadają potrzebom tego zlecenia (zakres mocy, średnic, dodatku i potrzebnej wysokości montaŝowej). Soczewki ze strony 2 i 3 nie mogą być zamontowane do tak niskiej oprawy. Wybieramy średnicę 60/65 mm Proponujemy klientowi soczewki czołowego europejskiego producenta z powłoką antyrefleksyjną Crizal A2 poprawiającą komfort widzenia i uŝytkowania (najlepsze zmniejszenie odblasków na powierzchniach soczewki, poprawę kontrastu widzenia i utwardzenie powierzchni oraz łatwość czyszczenia i bardzo estetyczne bez zielonego czy niebieskiego odblasku) 4. Wykaz niezbędnych narzędzi, urządzeń, przyrządów kontrolnopomiarowych oraz materiałów podstawowych, pomocniczych i środków ochrony indywidualnej Automat szlifierski szablonowy, szabloniarka, dioptromierz, szlifierka ręczna, wiertarka, polerka, polaryskop, rowkarka, centroskop, podgrzewacz do opraw (fen), wkrętaki optyczne, klej do zabezpieczenia wkrętów, kątomierz, pęseta, pilniki, noŝyczki, wstąŝki do montaŝu, linijka optyczna (źrenicówka), cąŝki do profilowania opraw, przyssawki, przylepce, podkładki, szablony, pisak wodoodporny, alkohol etylowy, ściereczki do czyszczenia okularów, katalogi, zestaw soczewek okularowych, oprawy okularowe, okulary ochronne, fartuch.. 5. Przebieg procesu wykonania okularów korekcyjnych z uwzględnieniem technologicznej kolejności wykonywanych czynności. Czynności operacyjne Przygotowanie stanowiska: zapoznanie się z instrukcją stanowiskową i instrukcją maszyn, sprawdzenie stanu technicznego maszyn i urządzeń. ZałoŜenie fartucha Sprawdzenie jakości oprawy i zgodności z zamówieniem Sprawdzenie jakości i mocy soczewek okularowych Oznaczenie na atrapie osi poziomej i środków tarcz Wykonanie szablonu Ustalenie decentracji soczewek (w poziomie i Materiały, urządzenia, narzędzia, materiały pomocnicze Sieć energetyczna i wodna, instrukcje, szlifierka ręczna, automat szlifierski, szabloniarka, dioptromierz, okulary ochronne Zamówienie, oprawa okularowa Soczewki okularowe, recepta, dioptromierz, ściereczka, pisak wodoodporny, Pisak wodoodporny, linijka Szablony, szabloniarka (o ile potrafi wykonać szablon z atrapy!!!) lub noŝyczki, oprawa okularowa, pilniki Soczewki, centroskop, linijka?

9 pionie) Zamocowanie soczewki w automacie Ustawienie programu szlifowania i rodzaju fazety na automacie Szlifowanie soczewek Załamanie krawędzi fazety MontaŜ soczewek Modelowanie oprawki Przylepce i uchwyty do automatu noŝyczki szablon, soczewki Automat szlifierski z instrukcją Automat szlifierski, szablon, soczewki Szlifierka ręczna, soczewki, okulary ochronne Oprawka, soczewki, wkrętak, klej do wkrętów Cęgi do modelowania, okulary, fen?? 6. Przebieg czynności związanych z kontrolą techniczną wykonanych okularów. Czynności kontrolne Zgodność mocy soczewek z receptą Prawidłowość ustawienia środków optycznych i wtopki Zamocowanie soczewek w oprawce Stan powierzchni soczewek Kontrola zauszników Zapakowanie gotowych okularów Kontrola połoŝenia krzyŝów centracji soczewek progesywnych w okularach załoŝonych na głowie pacjenta. W razie potrzeby regulacje nanosików dla pokrycia krzyŝów centracji ze źrenicami Usuniecie namalowanych znaków na soczewkach progresywnych Wydanie gotowych okularów, przedstawienie zasad pielęgnacji i wręczenie instrukcji Uporządkowanie stanowiska pracy Środki kontroli i cechy kontrolowane Recepta, dioptromierz, okulary Linijka, okulary, dioptromierz, recepta Soczewki, oprawa Gładkość, kształt, brak odprysków(wyruszeń) Wkrętak, cęgi, fen Okulary, opakowanie, recepta Cęgi do regulacji nanośników Alkohol etylowy, ściereczka Instrukcja uŝytkowania Wyłączenie dopływy energii i wody, uporządkowanie narzędzi, materiałów pomocniczych i odpadów 7. Wskazania dla klienta dotyczące zasad uŝytkowania i konserwacji okularów 1. UŜywać zgodnie z przeznaczeniem dla wskazanej na recepcie osoby, 2. Przechowywać w twardym futerale unikać działania wysokich temperatur 3. Myć wodą z dodatkiem płynnych detergentów lub innymi środkami zaleconymi przez optyka, 4. Umyte powierzchnie wycierać wyłącznie miękką flanelą lub ściereczkami z mikrofazy przeznaczonymi do szkła optycznego, 5. Nigdy nie wycierać soczewek na sucho, 6. Do pielęgnacji w soczewek nie uŝywać przypadkowych przedmiotów, papieru a takŝe irchy, 7. Odkładać okulary ze złoŝonymi zausznikami soczewkami do góry, 8. Zakładać i zdejmować oburącz 9. Uszkodzenia naprawiać w zakładzie optycznym
