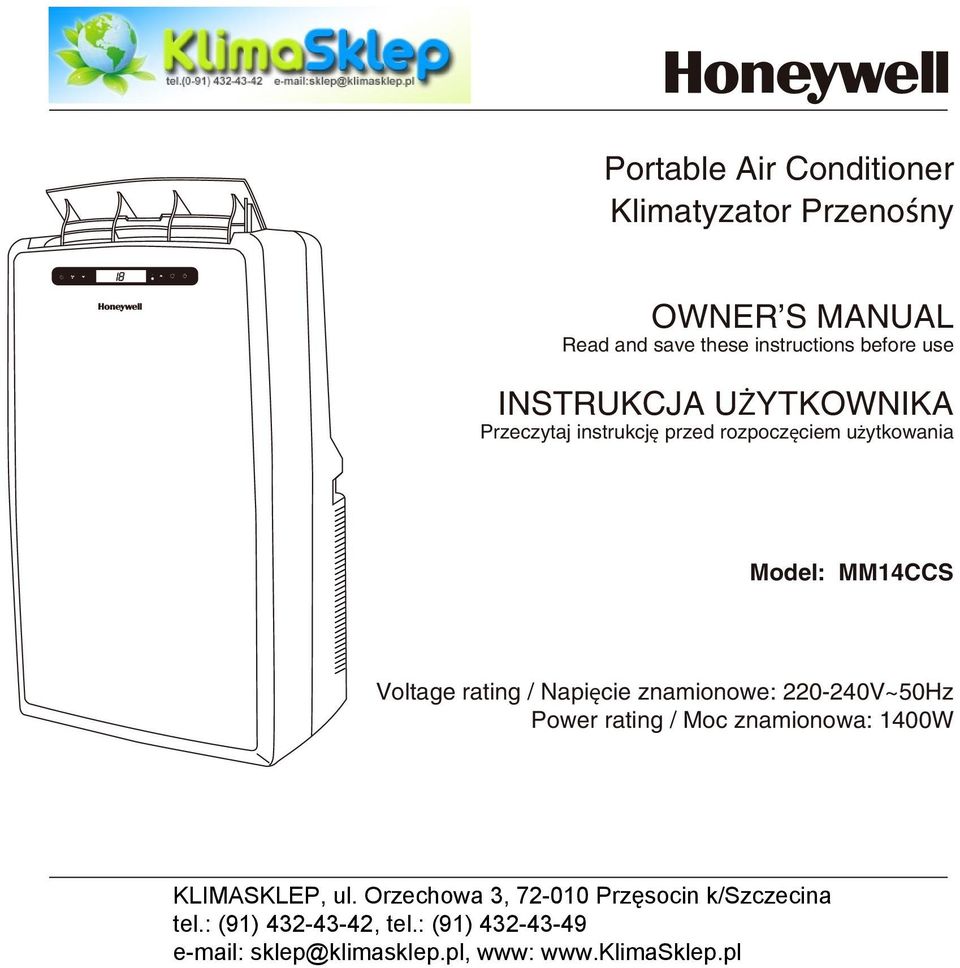

1 Portable Air Conditioner Klimatyzator Przenośny OWNER S MANUAL Read and save these instructions before use INSTRUKCJA UŻYTKOWNIKA Przeczytaj instrukcję przed rozpoczęciem użytkowania Model: MM14CCS Voltage rating / Napięcie znamionowe: V~50Hz Power rating / Moc znamionowa: 1400W KLIMASKLEP, ul. Orzechowa 3, Przęsocin k/szczecina tel.: (91) , tel.: (91) sklep@klimasklep.pl, www:

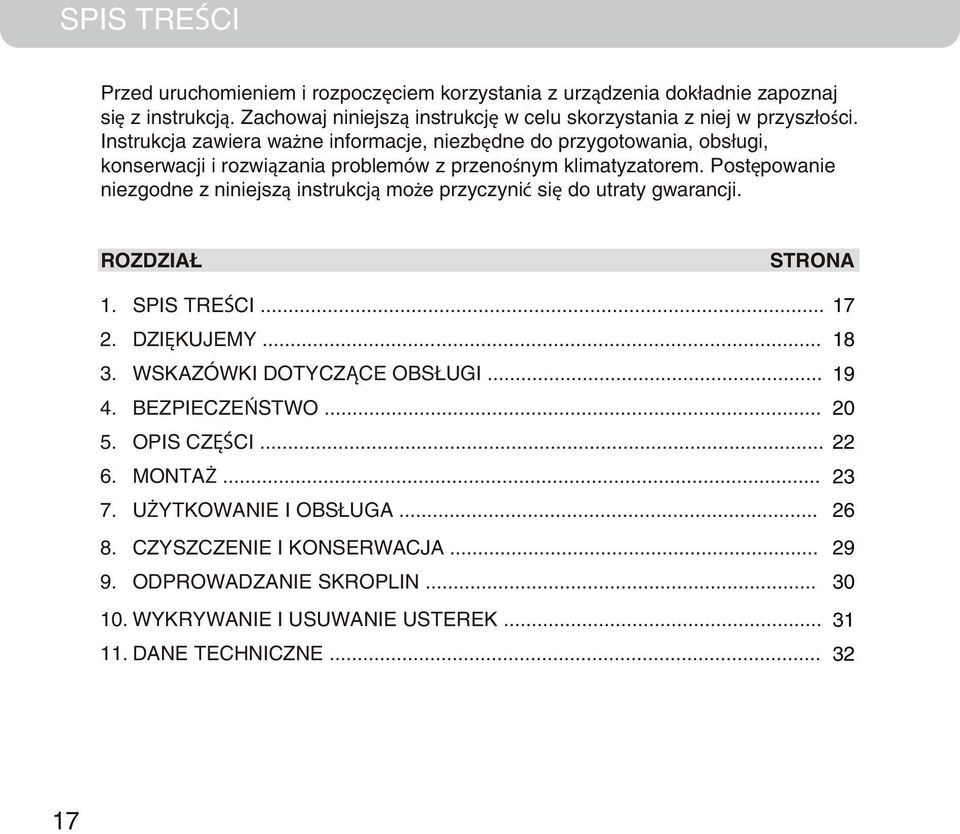

2 SPIS TREŚCI Przed uruchomieniem i rozpoczęciem korzystania z urządzenia dokładnie zapoznaj się z instrukcją. Zachowaj niniejszą instrukcję w celu skorzystania z niej w przyszłości. Instrukcja zawiera ważne informacje, niezbędne do przygotowania, obsługi, konserwacji i rozwiązania problemów z przenośnym klimatyzatorem. Postępowanie niezgodne z niniejszą instrukcją może przyczynić się do utraty gwarancji. ROZDZIAŁ STRONA 1. SPIS TREŚCI DZIĘKUJEMY WSKAZÓWKI DOTYCZĄCE OBSŁUGI BEZPIECZEŃSTWO OPIS CZĘŚCI MONTAŻ... UŻYTKOWANIE I OBSŁUGA CZYSZCZENIE I KONSERWACJA... ODPROWADZANIE SKROPLIN WYKRYWANIE I USUWANIE USTEREK DANE TECHNICZNE

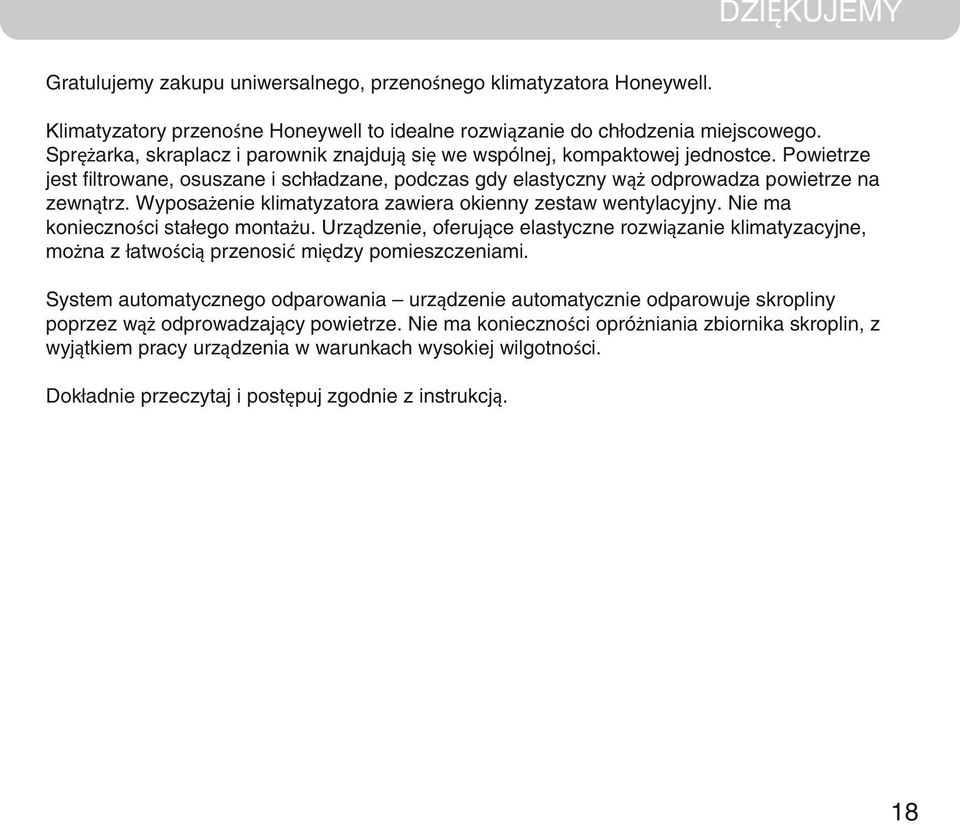

3 DZIĘKUJEMY Gratulujemy zakupu uniwersalnego, przenośnego klimatyzatora Honeywell. Klimatyzatory przenośne Honeywell to idealne rozwiązanie do chłodzenia miejscowego. Sprężarka, skraplacz i parownik znajdują się we wspólnej, kompaktowej jednostce. Powietrze jest filtrowane, osuszane i schładzane, podczas gdy elastyczny wąż odprowadza powietrze na zewnątrz. Wyposażenie klimatyzatora zawiera okienny zestaw wentylacyjny. Nie ma konieczności stałego montażu. Urządzenie, oferujące elastyczne rozwiązanie klimatyzacyjne, można z łatwością przenosić między pomieszczeniami. System automatycznego odparowania urządzenie automatycznie odparowuje skropliny poprzez wąż odprowadzający powietrze. Nie ma konieczności opróżniania zbiornika skroplin, z wyjątkiem pracy urządzenia w warunkach wysokiej wilgotności. Dokładnie przeczytaj i postępuj zgodnie z instrukcją. 18

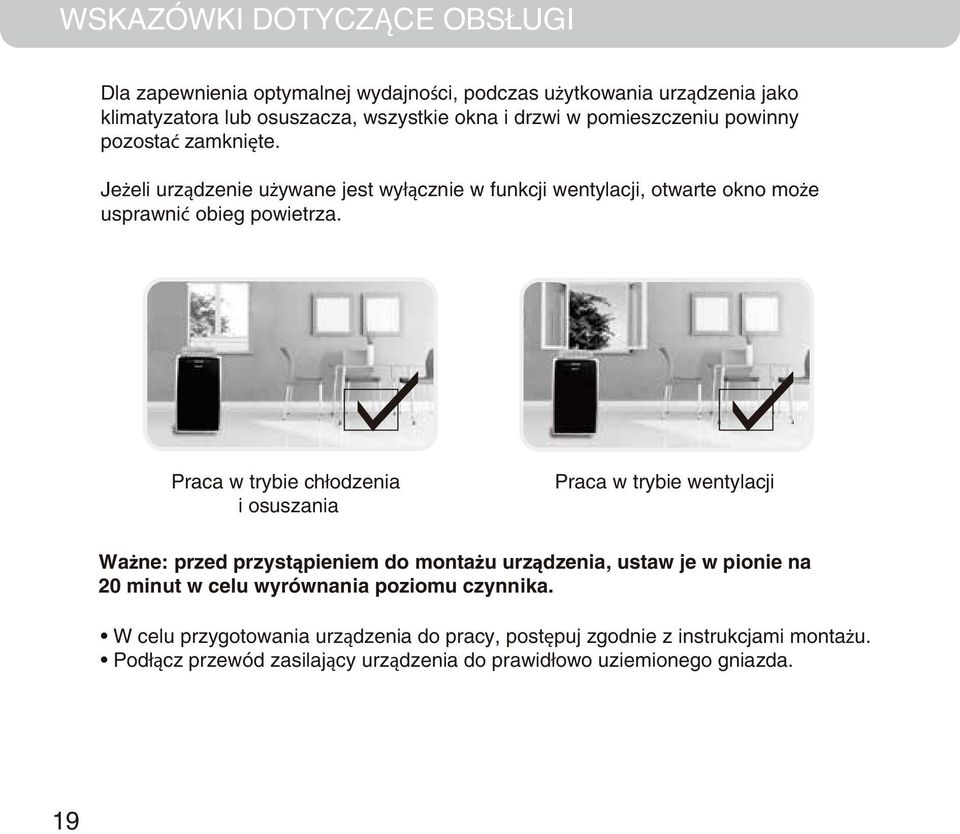

4 WSKAZÓWKI DOTYCZĄCE OBSŁUGI Dla zapewnienia optymalnej wydajności, podczas użytkowania urządzenia jako klimatyzatora lub osuszacza, wszystkie okna i drzwi w pomieszczeniu powinny pozostać zamknięte. Jeżeli urządzenie używane jest wyłącznie w funkcji wentylacji, otwarte okno może usprawnić obieg powietrza. Praca w trybie chłodzenia i osuszania Praca w trybie wentylacji Ważne: przed przystąpieniem do montażu urządzenia, ustaw je w pionie na 20 minut w celu wyrównania poziomu czynnika. W celu przygotowania urządzenia do pracy, postępuj zgodnie z instrukcjami montażu. Podłącz przewód zasilający urządzenia do prawidłowo uziemionego gniazda. 19

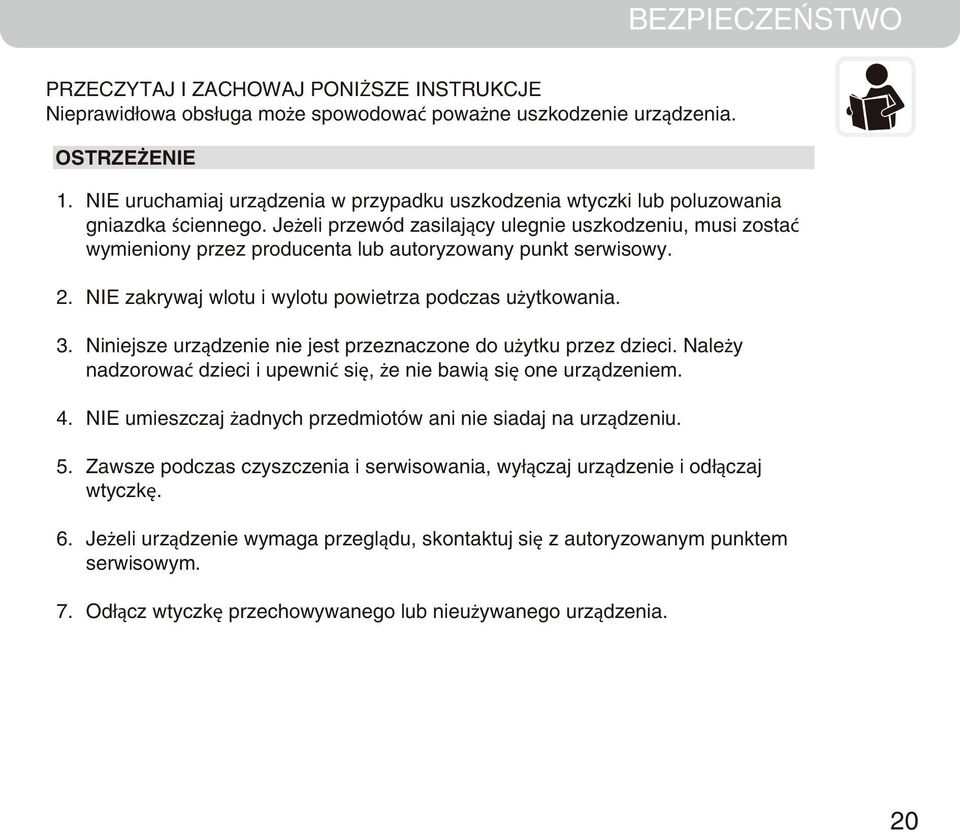

5 BEZPIECZEŃSTWO PRZECZYTAJ I ZACHOWAJ PONIŻSZE INSTRUKCJE Nieprawidłowa obsługa może spowodować poważne uszkodzenie urządzenia. OSTRZEŻENIE NIE uruchamiaj urządzenia w przypadku uszkodzenia wtyczki lub poluzowania gniazdka ściennego. Jeżeli przewód zasilający ulegnie uszkodzeniu, musi zostać wymieniony przez producenta lub autoryzowany punkt serwisowy. NIE zakrywaj wlotu i wylotu powietrza podczas użytkowania. Niniejsze urządzenie nie jest przeznaczone do użytku przez dzieci. Należy nadzorować dzieci i upewnić się, że nie bawią się one urządzeniem. NIE umieszczaj żadnych przedmiotów ani nie siadaj na urządzeniu. Zawsze podczas czyszczenia i serwisowania, wyłączaj urządzenie i odłączaj wtyczkę. Jeżeli urządzenie wymaga przeglądu, skontaktuj się z autoryzowanym punktem serwisowym. Odłącz wtyczkę przechowywanego lub nieużywanego urządzenia. 20

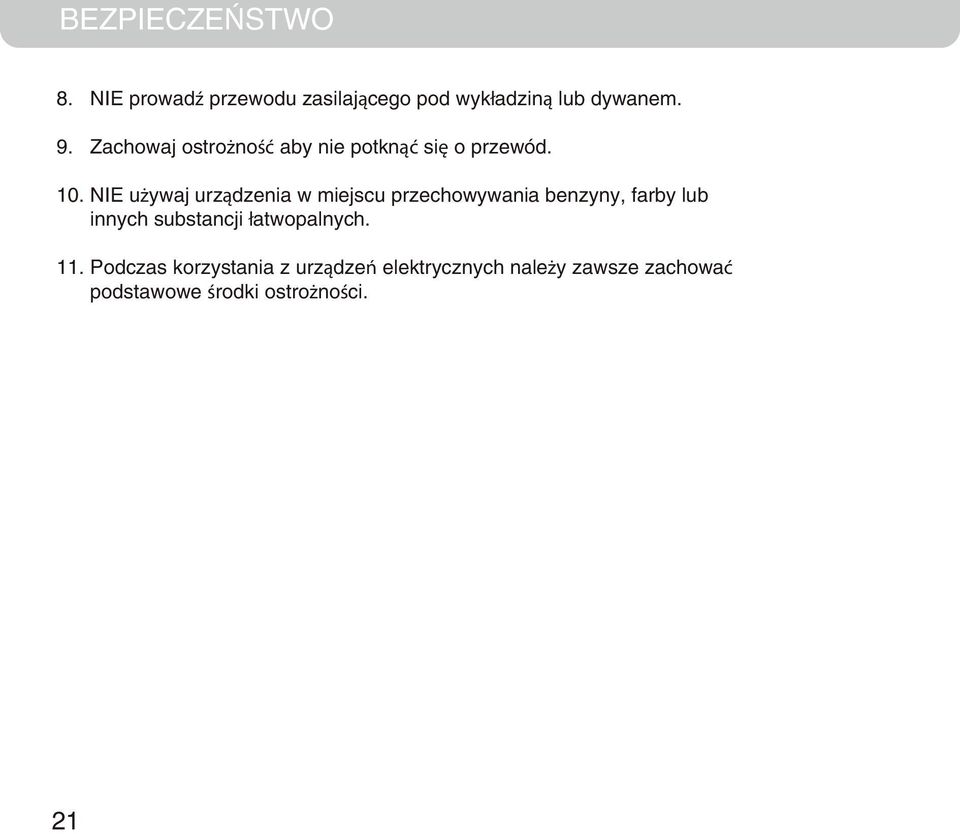

6 BEZPIECZEŃSTWO NIE prowadź przewodu zasilającego pod wykładziną lub dywanem. Zachowaj ostrożność aby nie potknąć się o przewód. 10. NIE używaj urządzenia w miejscu przechowywania benzyny, farby lub innych substancji łatwopalnych. 11. Podczas korzystania z urządzeń elektrycznych należy zawsze zachować podstawowe środki ostrożności. 21

7 OPIS CZĘŚCI Panel Sterowania (z Odbiornikiem Sygnału) 2. Wylot Powietrza 3. Uchwyt 4. Kółka 5. Górny Odpływ Skroplin 6. Filtr Powietrza Lista Elementów Zestawu Instalacyjnego: 1. Mocowanie Kołnierza Złącze Wężyka. 3. Wężyk z Tworzywa Sztucznego 4. Zaślepka Otworu Dysza Wylotowa... 1 Sztuka 2 Sztuki 1 Sztuka 1 Sztuka 1 Sztuka 7. Tylna Kratka Powietrza 8. Dolny Odpływ Skroplin 9. Przewód Zasilający 10. Przyłącze Węża Odprowadzającego Powietrze 11. Pilot Zdalnego Sterowania 22

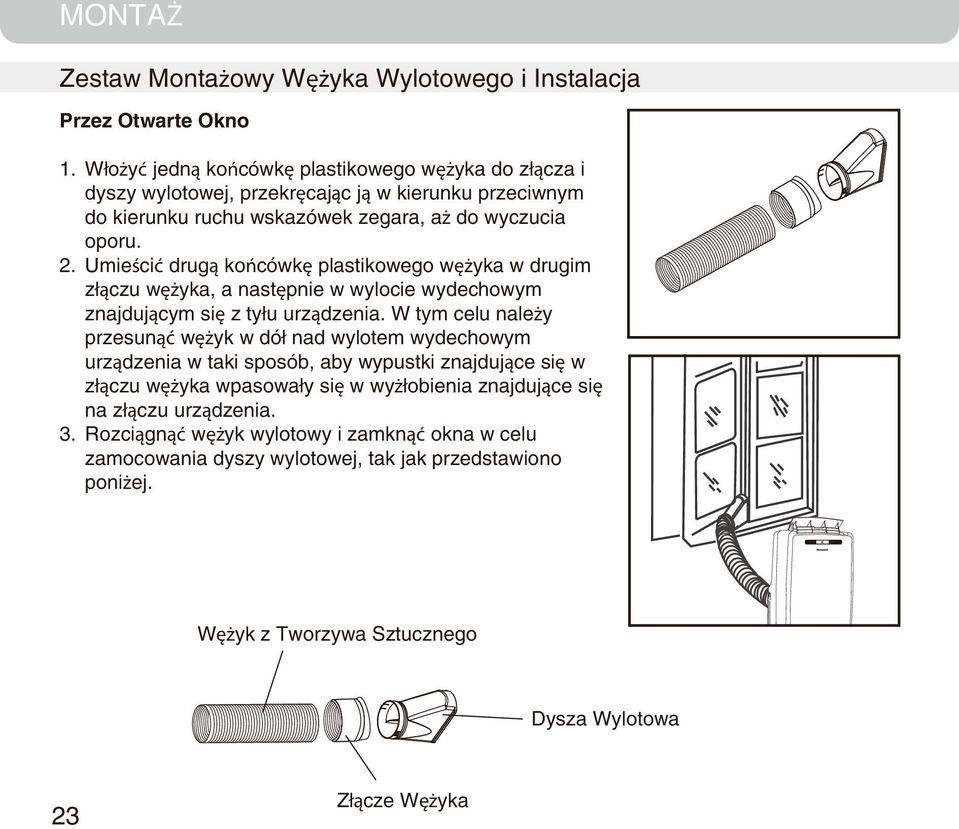

8 MONTAŻ Zestaw Montażowy Wężyka Wylotowego i Instalacja Przez Otwarte Okno Włożyć jedną końcówkę plastikowego wężyka do złącza i dyszy wylotowej, przekręcając ją w kierunku przeciwnym do kierunku ruchu wskazówek zegara, aż do wyczucia oporu. Umieścić drugą końcówkę plastikowego wężyka w drugim złączu wężyka, a następnie w wylocie wydechowym znajdującym się z tyłu urządzenia. W tym celu należy przesunąć wężyk w dół nad wylotem wydechowym urządzenia w taki sposób, aby wypustki znajdujące się w złączu wężyka wpasowały się w wyżłobienia znajdujące się na złączu urządzenia. Rozciągnąć wężyk wylotowy i zamknąć okna w celu zamocowania dyszy wylotowej, tak jak przedstawiono poniżej. Wężyk z Tworzywa Sztucznego Dysza Wylotowa 23 Złącze Wężyka

9 Poprzez Otwór Wywiercony w Ścianie Lub Okno W razie konieczności przenośny klimatyzator można zainstalować w konfiguracji półstałej MONTAŻ Wywiercić dziurę w ścianie lub przez panel okna, zwracając uwagę na jej wysokość i odpowiednie wymiary otworu przedstawionego na Rys. 2. Włożyć i zabezpieczyć mocowanie kołnierza w wykonanym otworze. Przymocować pierwszą końcówkę wężyka do mocowania kołnierza, który został zabezpieczony w ścianie. Przymocować drugą końcówkę wężyka do złącza wężyka, a następnie do wylotu wydechowego znajdującego się z tyłu urządzenia (Patrz: Rys. 3). UWAGA: Jeśli urządzenie nie jest używane, zdjąć plastikowy wężyk z mocowania kołnierza znajdującego się w ścianie i zastosować dołączoną do zestawu zaślepkę otworu, w celu zakrycia dziury w ścianie. WAŻNE: W przypadku instalowania klimatyzatora w konfiguracji półstałej należy pozostawić drzwi odrobinę uchylone (ok. 1cm) w celu zapewnienia odpowiedniej wentylacji. 30 cm 30 cm w panelu okna w drewnianej framudze drzwi oszklonych w ścianie : zaleca się zastosowanie odpowiedniej izolacji w przekroju ściany MAX. 100 cm MIN. 35 cm Fig.1 Fig.2 Fig.3 24

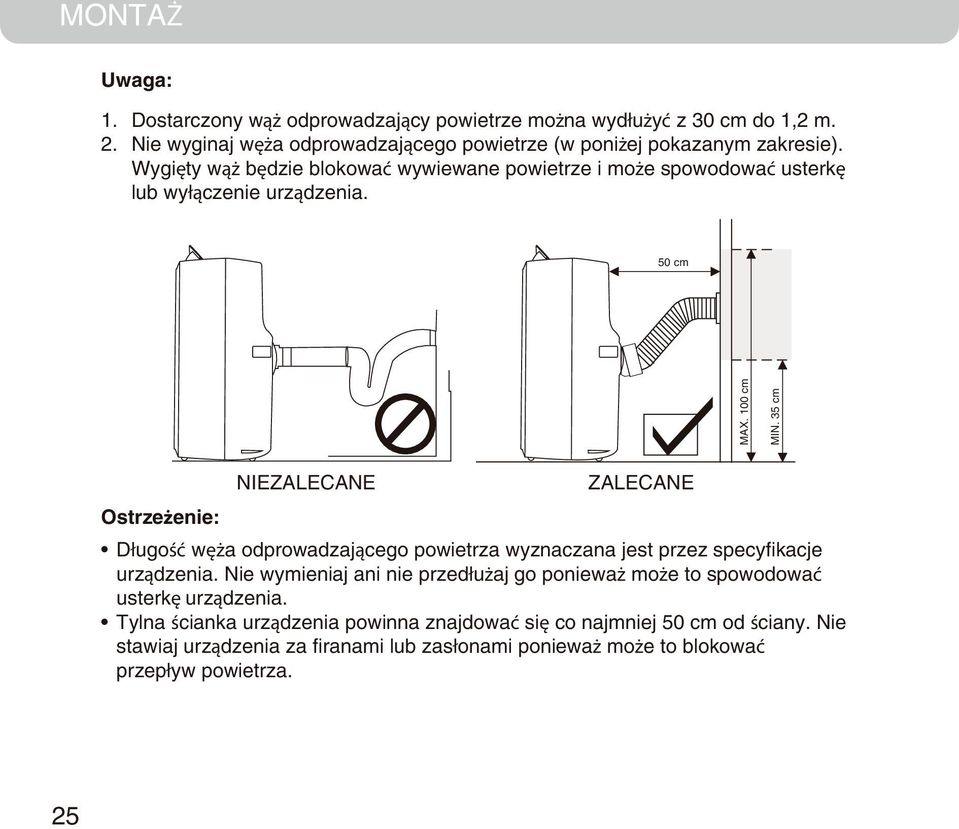

10 MONTAŻ Uwaga: Dostarczony wąż odprowadzający powietrze można wydłużyć z 30 cm do 1,2 m. Nie wyginaj węża odprowadzającego powietrze (w poniżej pokazanym zakresie). Wygięty wąż będzie blokować wywiewane powietrze i może spowodować usterkę lub wyłączenie urządzenia. 50 cm MAX. 100 cm MIN. 35 cm NIEZALECANE ZALECANE Ostrzeżenie: Długość węża odprowadzającego powietrza wyznaczana jest przez specyfikacje urządzenia. Nie wymieniaj ani nie przedłużaj go ponieważ może to spowodować usterkę urządzenia. Tylna ścianka urządzenia powinna znajdować się co najmniej 50 cm od ściany. Nie stawiaj urządzenia za firanami lub zasłonami ponieważ może to blokować przepływ powietrza. 25

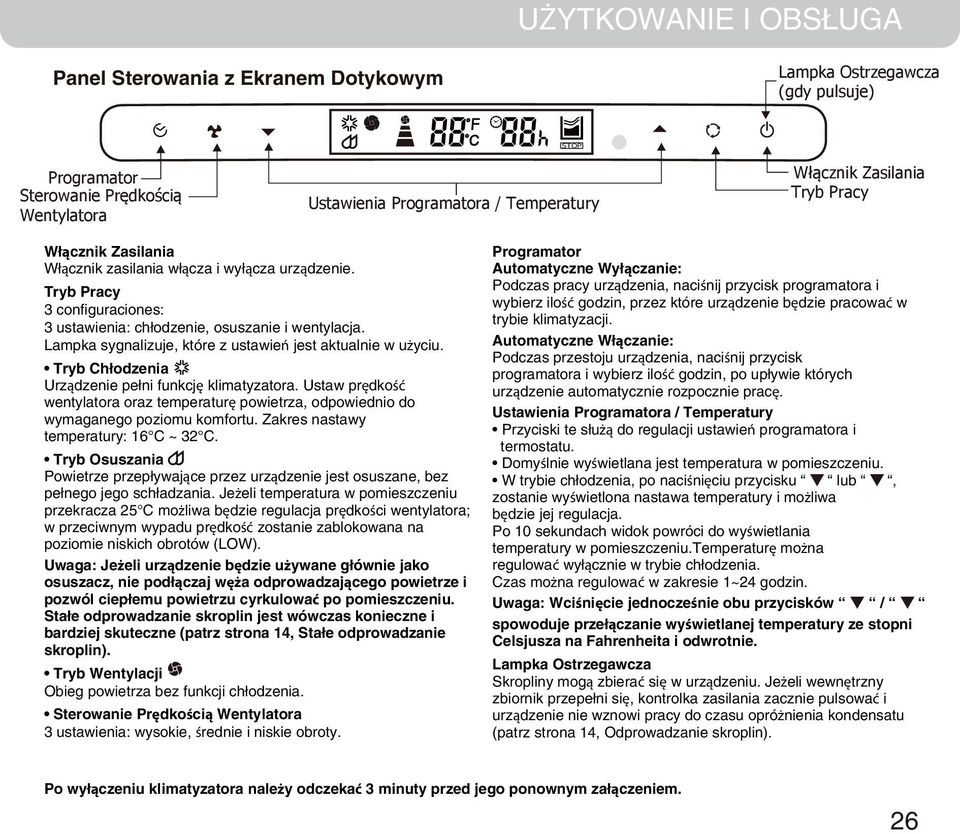

11 UŻYTKOWANIE I OBSŁUGA Panel Sterowania z Ekranem Dotykowym Lampka Ostrzegawcza (gdy pulsuje) Programator Sterowanie Prędkością Wentylatora STOP Ustawienia Programatora / Temperatury Włącznik Zasilania Tryb Pracy Włącznik Zasilania Włącznik zasilania włącza i wyłącza urządzenie. Tryb Pracy 3 configuraciones: 3 ustawienia: chłodzenie, osuszanie i wentylacja. Lampka sygnalizuje, które z ustawień jest aktualnie w użyciu. Tryb Chłodzenia Urządzenie pełni funkcję klimatyzatora. Ustaw prędkość wentylatora oraz temperaturę powietrza, odpowiednio do wymaganego poziomu komfortu. Zakres nastawy temperatury: 16 C ~ 32 C. Tryb Osuszania Powietrze przepływające przez urządzenie jest osuszane, bez pełnego jego schładzania. Jeżeli temperatura w pomieszczeniu przekracza 25 C możliwa będzie regulacja prędkości wentylatora; w przeciwnym wypadu prędkość zostanie zablokowana na poziomie niskich obrotów (LOW). Uwaga: Jeżeli urządzenie będzie używane głównie jako osuszacz, nie podłączaj węża odprowadzającego powietrze i pozwól ciepłemu powietrzu cyrkulować po pomieszczeniu. Stałe odprowadzanie skroplin jest wówczas konieczne i bardziej skuteczne (patrz strona 14, Stałe odprowadzanie skroplin). Tryb Wentylacji Obieg powietrza bez funkcji chłodzenia. Sterowanie Prędkością Wentylatora 3 ustawienia: wysokie, średnie i niskie obroty. Programator Automatyczne Wyłączanie: Podczas pracy urządzenia, naciśnij przycisk programatora i wybierz ilość godzin, przez które urządzenie będzie pracować w trybie klimatyzacji. Automatyczne Włączanie: Podczas przestoju urządzenia, naciśnij przycisk programatora i wybierz ilość godzin, po upływie których urządzenie automatycznie rozpocznie pracę. Ustawienia Programatora / Temperatury Przyciski te służą do regulacji ustawień programatora i termostatu. Domyślnie wyświetlana jest temperatura w pomieszczeniu. W trybie chłodzenia, po naciśnięciu przycisku lub, zostanie wyświetlona nastawa temperatury i możliwa będzie jej regulacja. Po 10 sekundach widok powróci do wyświetlania temperatury w pomieszczeniu.temperaturę można regulować wyłącznie w trybie chłodzenia. Czas można regulować w zakresie 1~24 godzin. Uwaga: Wciśnięcie jednocześnie obu przycisków / spowoduje przełączanie wyświetlanej temperatury ze stopni Celsjusza na Fahrenheita i odwrotnie. Lampka Ostrzegawcza Skropliny mogą zbierać się w urządzeniu. Jeżeli wewnętrzny zbiornik przepełni się, kontrolka zasilania zacznie pulsować i urządzenie nie wznowi pracy do czasu opróżnienia kondensatu (patrz strona 14, Odprowadzanie skroplin). Po wyłączeniu klimatyzatora należy odczekać 3 minuty przed jego ponownym załączeniem. 26

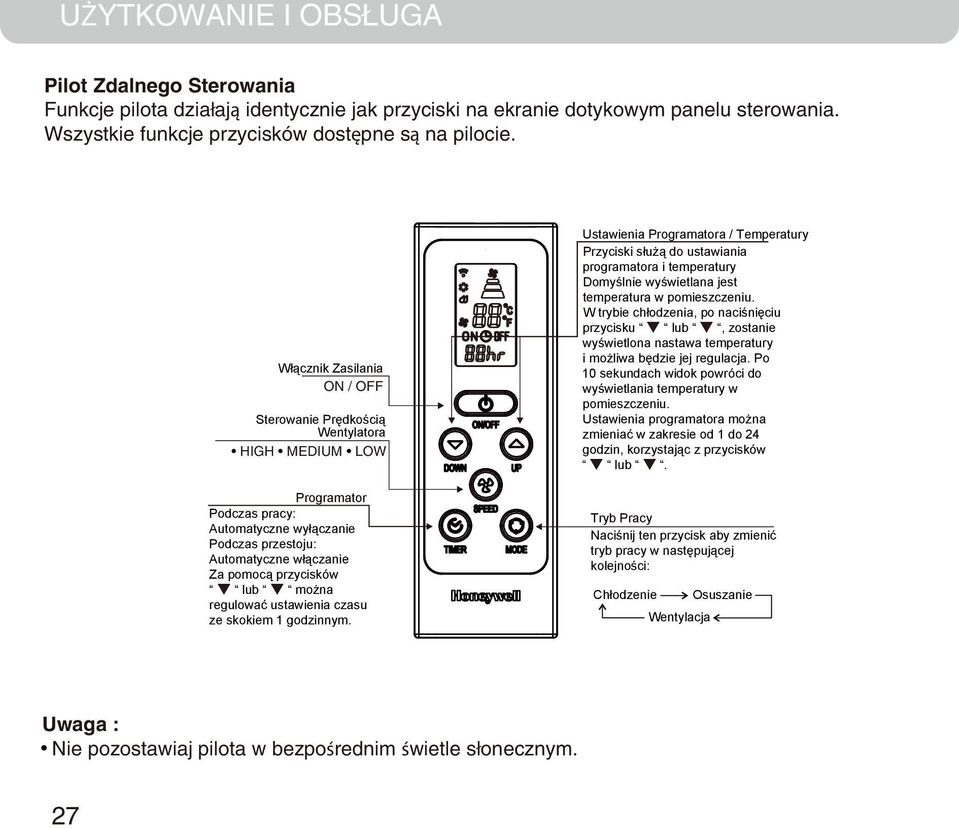

12 UŻYTKOWANIE I OBSŁUGA Pilot Zdalnego Sterowania Funkcje pilota działają identycznie jak przyciski na ekranie dotykowym panelu sterowania. Wszystkie funkcje przycisków dostępne są na pilocie. Włącznik Zasilania ON / OFF Sterowanie Prędkością Wentylatora HIGH MEDIUM LOW Programator Podczas pracy: Automatyczne wyłączanie Podczas przestoju: Automatyczne włączanie Za pomocą przycisków lub można regulować ustawienia czasu ze skokiem 1 godzinnym. Ustawienia Programatora / Temperatury Przyciski służą do ustawiania programatora i temperatury Domyślnie wyświetlana jest temperatura w pomieszczeniu. W trybie chłodzenia, po naciśnięciu przycisku lub, zostanie wyświetlona nastawa temperatury i możliwa będzie jej regulacja. Po 10 sekundach widok powróci do wyświetlania temperatury w pomieszczeniu. Ustawienia programatora można zmieniać w zakresie od 1 do 24 godzin, korzystając z przycisków lub. Tryb Pracy Naciśnij ten przycisk aby zmienić tryb pracy w następującej kolejności: Chłodzenie Osuszanie Wentylacja Uwaga : Nie pozostawiaj pilota w bezpośrednim świetle słonecznym. 27

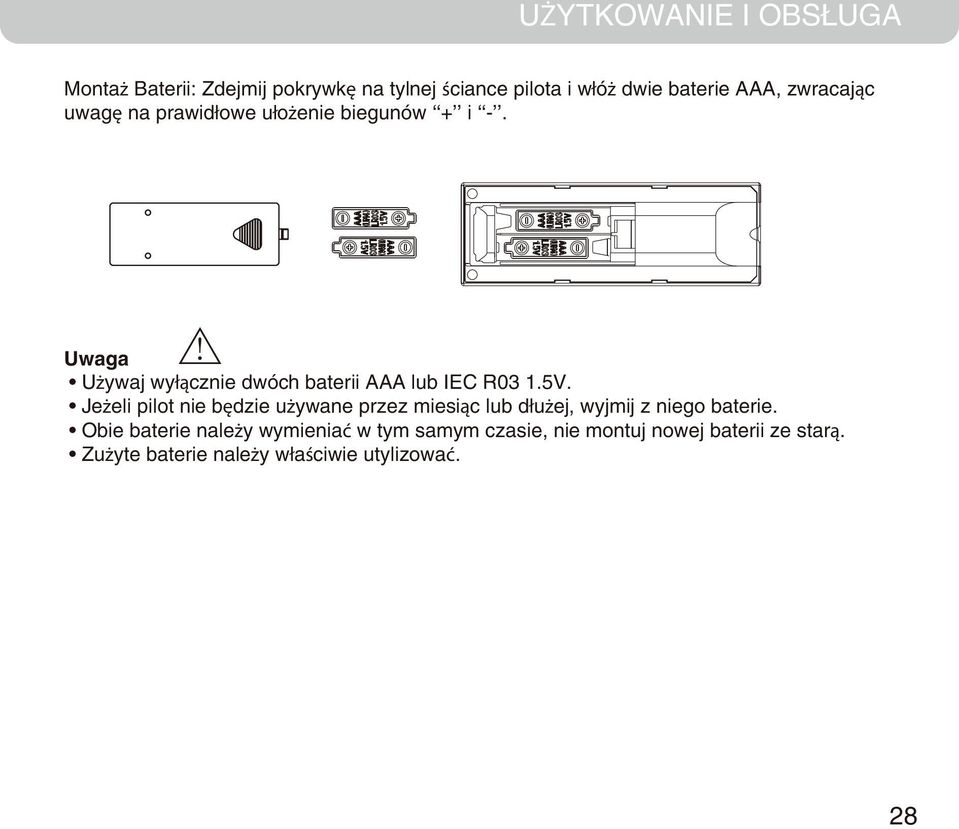

13 UŻYTKOWANIE I OBSŁUGA Montaż Baterii: Zdejmij pokrywkę na tylnej ściance pilota i włóż dwie baterie AAA, zwracając uwagę na prawidłowe ułożenie biegunów + i -. Uwaga Używaj wyłącznie dwóch baterii AAA lub IEC R03 1.5V. Jeżeli pilot nie będzie używane przez miesiąc lub dłużej, wyjmij z niego baterie. Obie baterie należy wymieniać w tym samym czasie, nie montuj nowej baterii ze starą. Zużyte baterie należy właściwie utylizować. 28

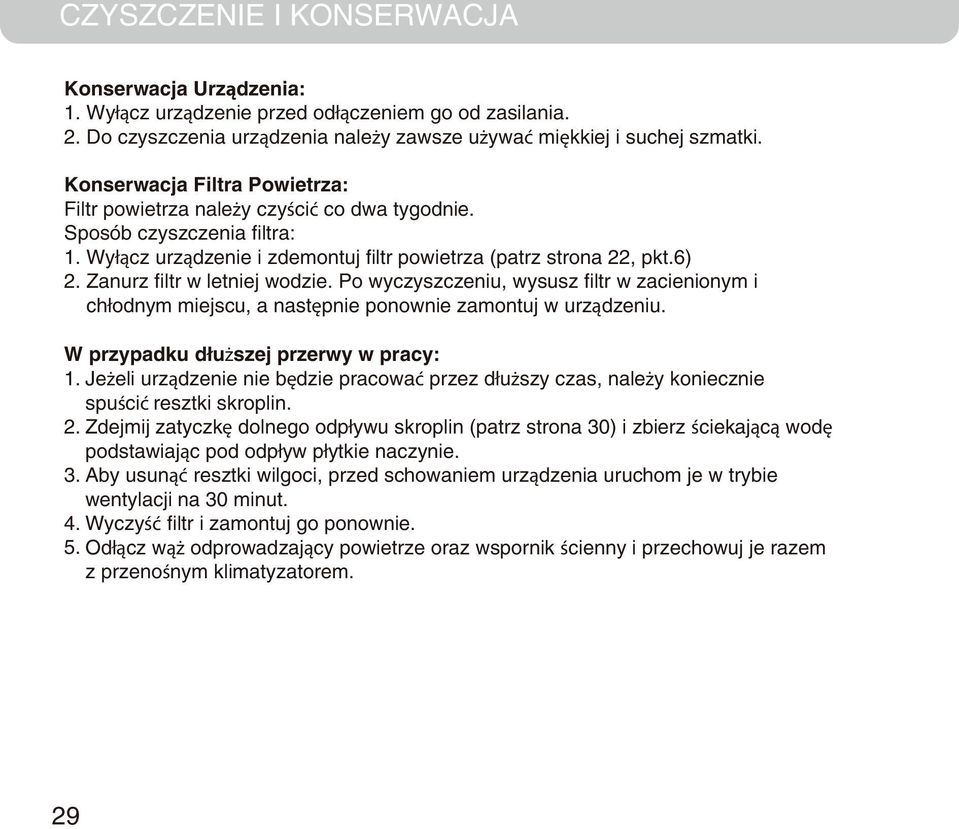

14 CZYSZCZENIE I KONSERWACJA Konserwacja Urządzenia: 1. Wyłącz urządzenie przed odłączeniem go od zasilania. 2. Do czyszczenia urządzenia należy zawsze używać miękkiej i suchej szmatki. Konserwacja Filtra Powietrza: Filtr powietrza należy czyścić co dwa tygodnie. Sposób czyszczenia filtra: Wyłącz urządzenie i zdemontuj filtr powietrza (patrz strona 22, pkt.6) Zanurz filtr w letniej wodzie. Po wyczyszczeniu, wysusz filtr w zacienionym i chłodnym miejscu, a następnie ponownie zamontuj w urządzeniu. W przypadku dłuższej przerwy w pracy: 1. Jeżeli urządzenie nie będzie pracować przez dłuższy czas, należy koniecznie spuścić resztki skroplin. 2. Zdejmij zatyczkę dolnego odpływu skroplin (patrz strona 30) i zbierz ściekającą wodę podstawiając pod odpływ płytkie naczynie. 3. Aby usunąć resztki wilgoci, przed schowaniem urządzenia uruchom je w trybie wentylacji na 30 minut. 4. Wyczyść filtr i zamontuj go ponownie. 5. Odłącz wąż odprowadzający powietrze oraz wspornik ścienny i przechowuj je razem z przenośnym klimatyzatorem. 29

15 ODPROWADZANIE SKROPLIN Odprowadzanie Skroplin Jeżeli ilość skroplin nagromadzona w urządzeniu osiągnie nadmierny poziom, klimatyzator zatrzyma pracę i zaświeci się lampka ostrzegawcza (patrz opis na stronie 26). Lampka ta informuje o konieczności usunięcia kondensatu, postępując zgodnie z poniższą procedurą: Ręczne Spuszczenie Skroplin Odprowadzanie skroplin może okazać się niezbędne w przypadku pracy urządzenia w warunkach wysokiej wilgotności. 1. Odłącz urządzenie od zasilania. 2. Podstaw płaskie naczynie pod dolny odpływ skroplin, jak pokazano na rysunku. 3. Zdejmij zatyczkę dolnego odpływu skroplin. 4. Woda będzie spływać i zbierać się w naczyniu. 5. Po zebraniu wody, ponownie zamontuj zatyczkę dolnego odpływu. 6. Możesz teraz ponownie załączyć urządzenie. Stały Odpływ Skroplin 1. Jeżeli urządzenie używane jest w trybie osuszania, zalecane jest stałe odprowadzanie skroplin. 2. Odłącz urządzenie od zasilania. 3. Zdejmij zatyczkę górnego odpływu skroplin. Podczas wykonywania tej operacji, z odpływu może wyciec woda, dlatego należy przygotować naczynie do jej zebrania. 4. Do przyłącza odpływu skroplin podłącz wąż o średnicy 19 mm lub 1.9 cm (nie stanowi wyposażenia). Patrz rysunek. 5. Woda może być stale odprowadzana przez wąż do odpływu w podłodze lub wiadra. 6. Możesz teraz ponownie załączyć urządzenie. Dolny Odpływ Skroplin Płaskie Naczynie (nie stanowi wyposażenia) Górny Odpływ Skroplin Rurka Odpływu Skroplin 30

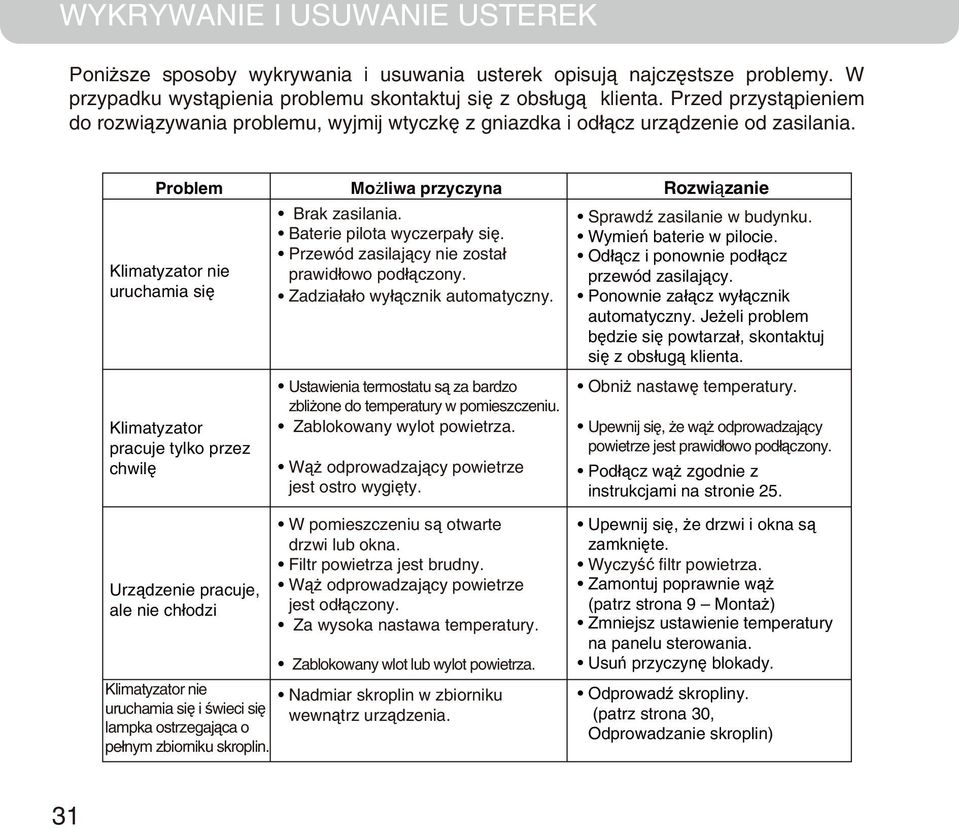

16 WYKRYWANIE I USUWANIE USTEREK Poniższe sposoby wykrywania i usuwania usterek opisują najczęstsze problemy. W przypadku wystąpienia problemu skontaktuj się z obsługą klienta. Przed przystąpieniem do rozwiązywania problemu, wyjmij wtyczkę z gniazdka i odłącz urządzenie od zasilania. Problem Możliwa przyczyna Rozwiązanie Klimatyzator nie uruchamia się Klimatyzator pracuje tylko przez chwilę Urządzenie pracuje, ale nie chłodzi Klimatyzator nie uruchamia się i świeci się lampka ostrzegająca o pełnym zbiorniku skroplin. Brak zasilania. Baterie pilota wyczerpały się. Przewód zasilający nie został prawidłowo podłączony. Zadziałało wyłącznik automatyczny. Ustawienia termostatu są za bardzo zbliżone do temperatury w pomieszczeniu. Zablokowany wylot powietrza. Wąż odprowadzający powietrze jest ostro wygięty. W pomieszczeniu są otwarte drzwi lub okna. Filtr powietrza jest brudny. Wąż odprowadzający powietrze jest odłączony. Za wysoka nastawa temperatury. Zablokowany wlot lub wylot powietrza. Nadmiar skroplin w zbiorniku wewnątrz urządzenia. Sprawdź zasilanie w budynku. Wymień baterie w pilocie. Odłącz i ponownie podłącz przewód zasilający. Ponownie załącz wyłącznik automatyczny. Jeżeli problem będzie się powtarzał, skontaktuj się z obsługą klienta. Obniż nastawę temperatury. Upewnij się, że wąż odprowadzający powietrze jest prawidłowo podłączony. Podłącz wąż zgodnie z instrukcjami na stronie 25. Upewnij się, że drzwi i okna są zamknięte. Wyczyść filtr powietrza. Zamontuj poprawnie wąż (patrz strona 9 Montaż) Zmniejsz ustawienie temperatury na panelu sterowania. Usuń przyczynę blokady. Odprowadź skropliny. (patrz strona 30, Odprowadzanie skroplin) 31

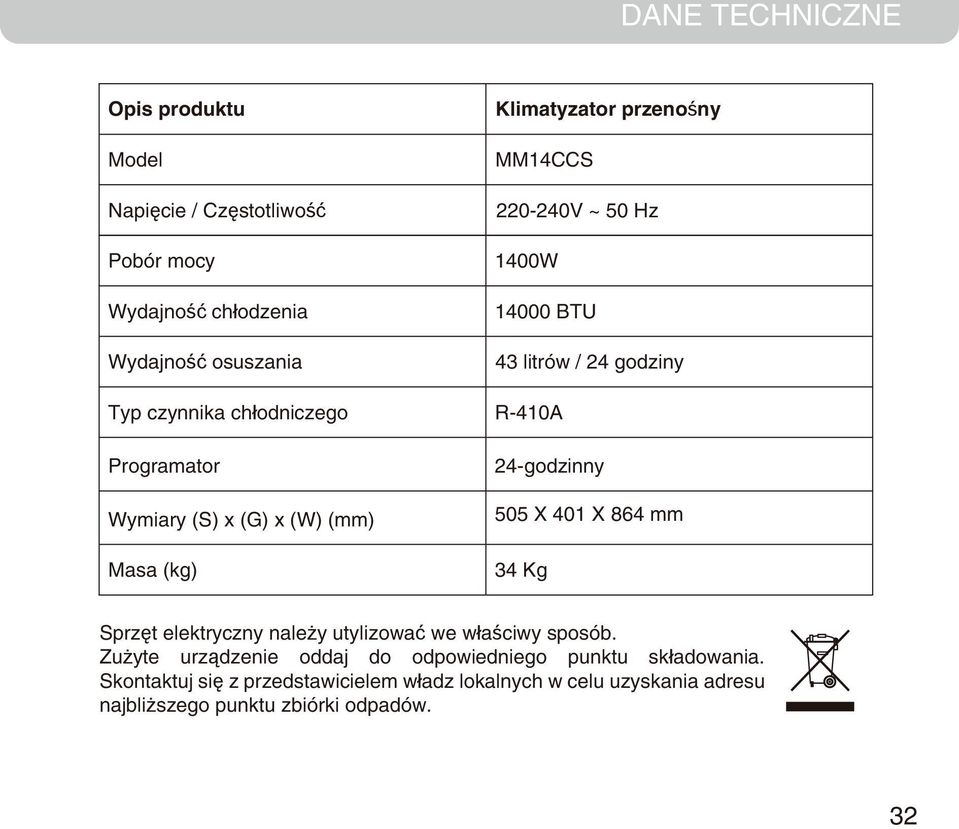

17 DANE TECHNICZNE Opis produktu Model Napięcie / Częstotliwość Pobór mocy Wydajność chłodzenia Wydajność osuszania Typ czynnika chłodniczego Programator Wymiary (S) x (G) x (W) (mm) Masa (kg) Klimatyzator przenośny MM14CCS V ~ 50 Hz 1400W BTU 43 litrów / 24 godziny R-410A 24-godzinny 505 X 401 X 864 mm 34 Kg Sprzęt elektryczny należy utylizować we właściwy sposób. Zużyte urządzenie oddaj do odpowiedniego punktu składowania. Skontaktuj się z przedstawicielem władz lokalnych w celu uzyskania adresu najbliższego punktu zbiórki odpadów. 32
