Administracja nr 1 wykonanie zadaszeń wejść do klatek schodowych ul. Prostopadła 4 (6 klatek od strony zachodniej) ZAKRES PRAC DLA 1 KLATKI:

Transkrypt

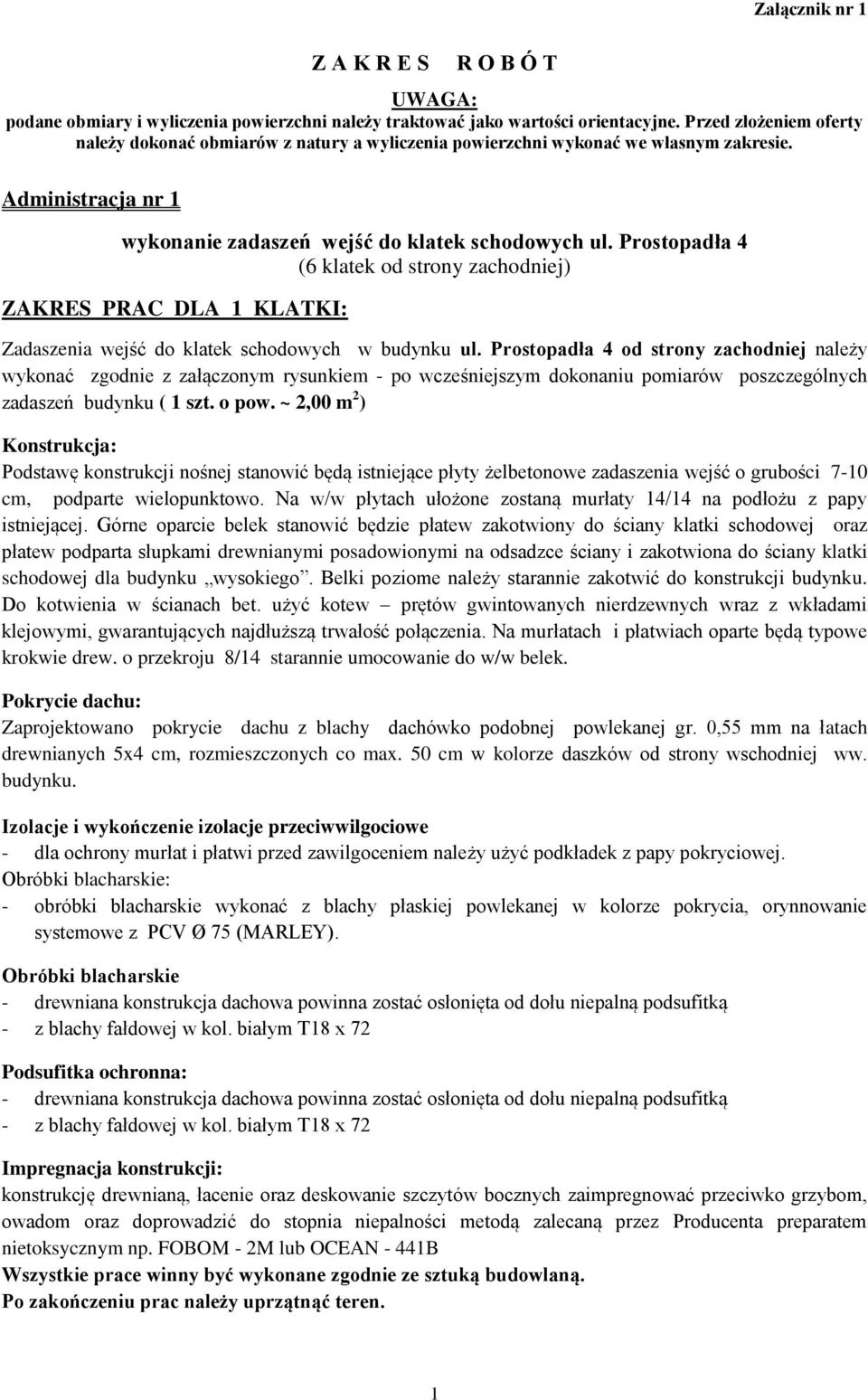

1 Z A K R E S R O B Ó T Załącznik nr 1 UWAGA: podane obmiary i wyliczenia powierzchni należy traktować jako wartości orientacyjne. Przed złożeniem oferty należy dokonać obmiarów z natury a wyliczenia powierzchni wykonać we własnym zakresie. Administracja nr 1 wykonanie zadaszeń wejść do klatek schodowych ul. Prostopadła 4 (6 klatek od strony zachodniej) ZAKRES PRAC DLA 1 KLATKI: Zadaszenia wejść do klatek schodowych w budynku ul. Prostopadła 4 od strony zachodniej należy wykonać zgodnie z załączonym rysunkiem - po wcześniejszym dokonaniu pomiarów poszczególnych zadaszeń budynku ( 1 szt. o pow. ~ 2,00 m 2 ) Konstrukcja: Podstawę konstrukcji nośnej stanowić będą istniejące płyty żelbetonowe zadaszenia wejść o grubości 7-10 cm, podparte wielopunktowo. Na w/w płytach ułożone zostaną murłaty 14/14 na podłożu z papy istniejącej. Górne oparcie belek stanowić będzie płatew zakotwiony do ściany klatki schodowej oraz płatew podparta słupkami drewnianymi posadowionymi na odsadzce ściany i zakotwiona do ściany klatki schodowej dla budynku wysokiego. Belki poziome należy starannie zakotwić do konstrukcji budynku. Do kotwienia w ścianach bet. użyć kotew prętów gwintowanych nierdzewnych wraz z wkładami klejowymi, gwarantujących najdłuższą trwałość połączenia. Na murłatach i płatwiach oparte będą typowe krokwie drew. o przekroju 8/14 starannie umocowanie do w/w belek. Pokrycie dachu: Zaprojektowano pokrycie dachu z blachy dachówko podobnej powlekanej gr. 0,55 mm na łatach drewnianych 5x4 cm, rozmieszczonych co max. 50 cm w kolorze daszków od strony wschodniej ww. budynku. Izolacje i wykończenie izolacje przeciwwilgociowe - dla ochrony murłat i płatwi przed zawilgoceniem należy użyć podkładek z papy pokryciowej. Obróbki blacharskie: - obróbki blacharskie wykonać z blachy płaskiej powlekanej w kolorze pokrycia, orynnowanie systemowe z PCV Ø 75 (MARLEY). Obróbki blacharskie - drewniana konstrukcja dachowa powinna zostać osłonięta od dołu niepalną podsufitką - z blachy fałdowej w kol. białym T18 x 72 Podsufitka ochronna: - drewniana konstrukcja dachowa powinna zostać osłonięta od dołu niepalną podsufitką - z blachy fałdowej w kol. białym T18 x 72 Impregnacja konstrukcji: konstrukcję drewnianą, łacenie oraz deskowanie szczytów bocznych zaimpregnować przeciwko grzybom, owadom oraz doprowadzić do stopnia niepalności metodą zalecaną przez Producenta preparatem nietoksycznym np. FOBOM - 2M lub OCEAN - 441B Wszystkie prace winny być wykonane zgodnie ze sztuką budowlaną. Po zakończeniu prac należy uprzątnąć teren. 1

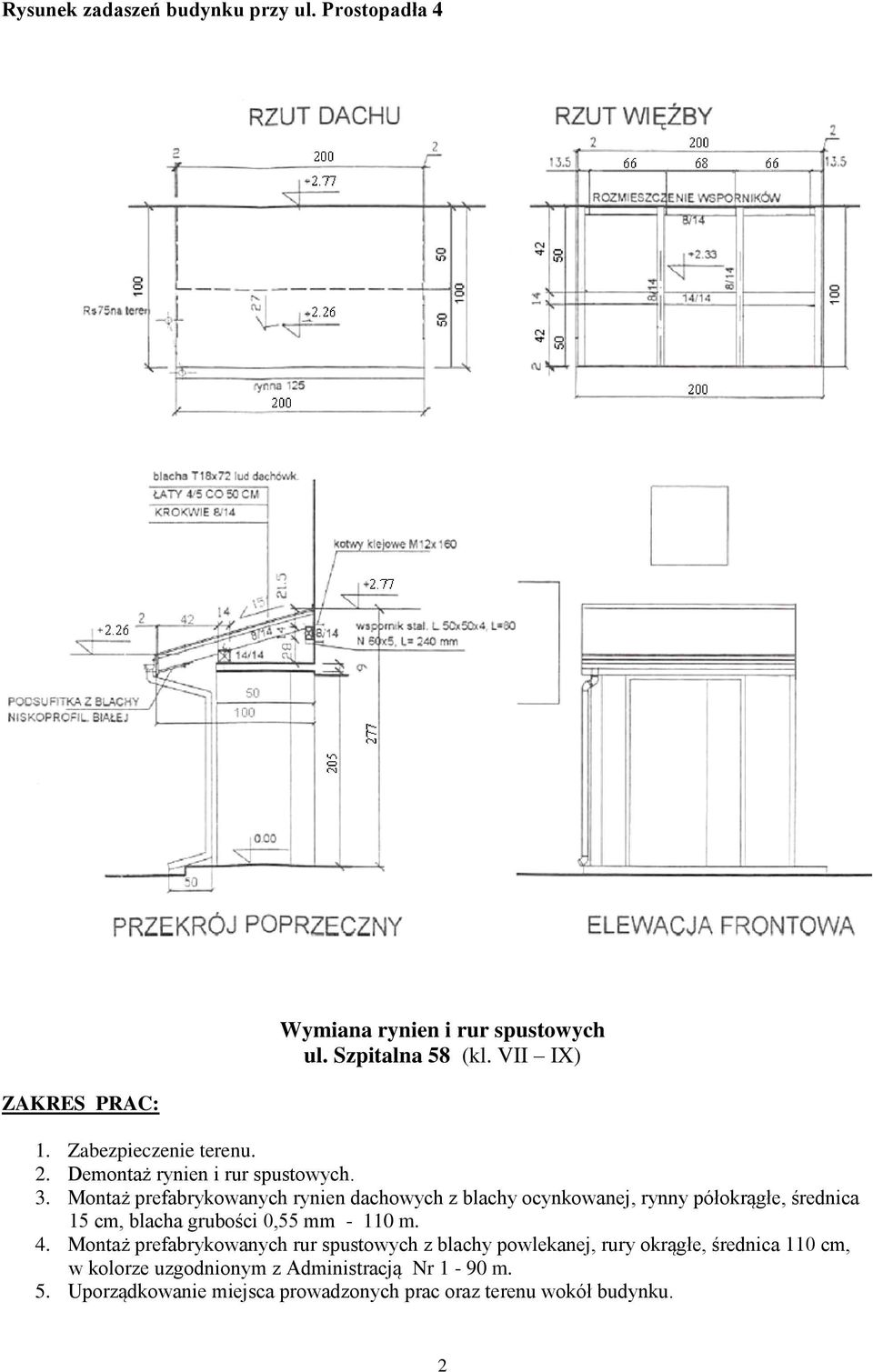

2 Rysunek zadaszeń budynku przy ul. Prostopadła 4 ZAKRES PRAC: Wymiana rynien i rur spustowych ul. Szpitalna 58 (kl. VII IX) 1. Zabezpieczenie terenu. 2. Demontaż rynien i rur spustowych. 3. Montaż prefabrykowanych rynien dachowych z blachy ocynkowanej, rynny półokrągłe, średnica 15 cm, blacha grubości 0,55 mm m. 4. Montaż prefabrykowanych rur spustowych z blachy powlekanej, rury okrągłe, średnica 110 cm, w kolorze uzgodnionym z Administracją Nr 1-90 m. 5. Uporządkowanie miejsca prowadzonych prac oraz terenu wokół budynku. 2

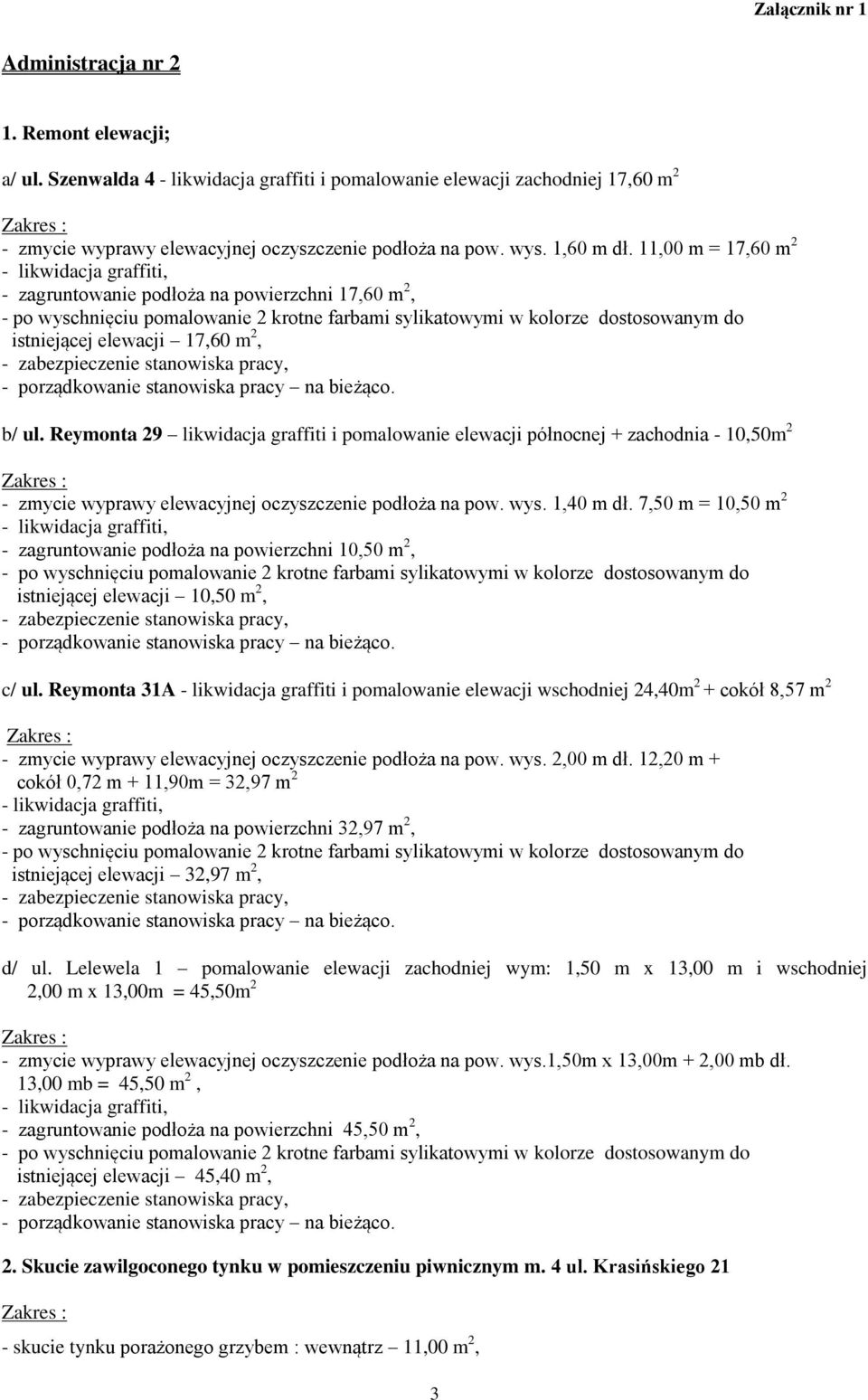

3 Załącznik nr 1 Administracja nr 2 1. Remont elewacji; a/ ul. Szenwalda 4 - likwidacja graffiti i pomalowanie elewacji zachodniej 17,60 m 2 - zmycie wyprawy elewacyjnej oczyszczenie podłoża na pow. wys. 1,60 m dł. 11,00 m = 17,60 m 2 - zagruntowanie podłoża na powierzchni 17,60 m 2, istniejącej elewacji 17,60 m 2, b/ ul. Reymonta 29 likwidacja graffiti i pomalowanie elewacji północnej + zachodnia - 10,50m 2 - zmycie wyprawy elewacyjnej oczyszczenie podłoża na pow. wys. 1,40 m dł. 7,50 m = 10,50 m 2 - zagruntowanie podłoża na powierzchni 10,50 m 2, istniejącej elewacji 10,50 m 2, c/ ul. Reymonta 31A - likwidacja graffiti i pomalowanie elewacji wschodniej 24,40m 2 + cokół 8,57 m 2 - zmycie wyprawy elewacyjnej oczyszczenie podłoża na pow. wys. 2,00 m dł. 12,20 m + cokół 0,72 m + 11,90m = 32,97 m 2 - zagruntowanie podłoża na powierzchni 32,97 m 2, istniejącej elewacji 32,97 m 2, d/ ul. Lelewela 1 pomalowanie elewacji zachodniej wym: 1,50 m x 13,00 m i wschodniej 2,00 m x 13,00m = 45,50m 2 - zmycie wyprawy elewacyjnej oczyszczenie podłoża na pow. wys.1,50m x 13,00m + 2,00 mb dł. 13,00 mb = 45,50 m 2, - zagruntowanie podłoża na powierzchni 45,50 m 2, istniejącej elewacji 45,40 m 2, 2. Skucie zawilgoconego tynku w pomieszczeniu piwnicznym m. 4 ul. Krasińskiego 21 - skucie tynku porażonego grzybem : wewnątrz 11,00 m 2, 3

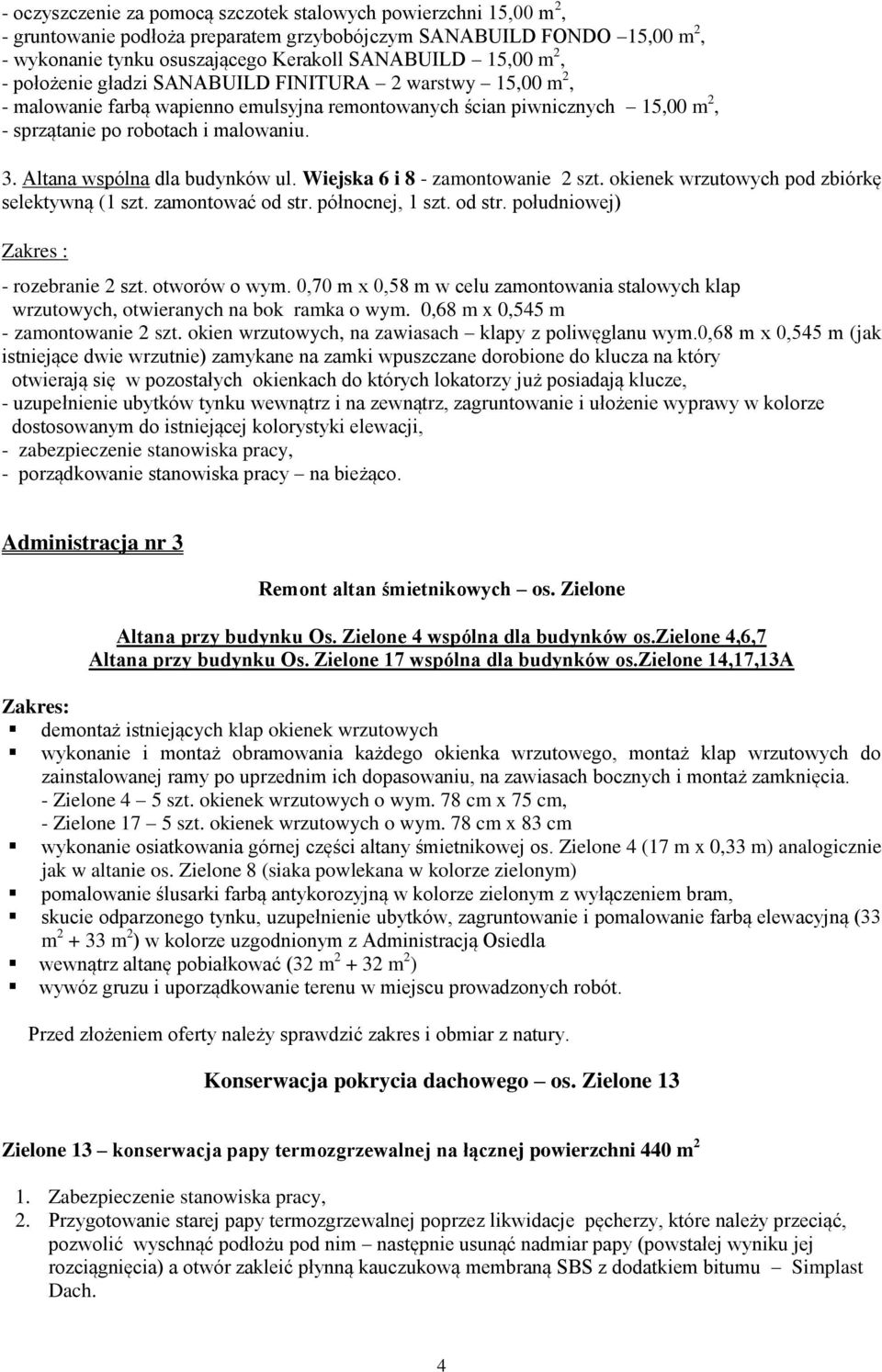

4 - oczyszczenie za pomocą szczotek stalowych powierzchni 15,00 m 2, - gruntowanie podłoża preparatem grzybobójczym SANABUILD FONDO 15,00 m 2, - wykonanie tynku osuszającego Kerakoll SANABUILD 15,00 m 2, - położenie gładzi SANABUILD FINITURA 2 warstwy 15,00 m 2, - malowanie farbą wapienno emulsyjna remontowanych ścian piwnicznych 15,00 m 2, - sprzątanie po robotach i malowaniu. 3. Altana wspólna dla budynków ul. Wiejska 6 i 8 - zamontowanie 2 szt. okienek wrzutowych pod zbiórkę selektywną (1 szt. zamontować od str. północnej, 1 szt. od str. południowej) - rozebranie 2 szt. otworów o wym. 0,70 m x 0,58 m w celu zamontowania stalowych klap wrzutowych, otwieranych na bok ramka o wym. 0,68 m x 0,545 m - zamontowanie 2 szt. okien wrzutowych, na zawiasach klapy z poliwęglanu wym.0,68 m x 0,545 m (jak istniejące dwie wrzutnie) zamykane na zamki wpuszczane dorobione do klucza na który otwierają się w pozostałych okienkach do których lokatorzy już posiadają klucze, - uzupełnienie ubytków tynku wewnątrz i na zewnątrz, zagruntowanie i ułożenie wyprawy w kolorze dostosowanym do istniejącej kolorystyki elewacji, Administracja nr 3 Remont altan śmietnikowych os. Zielone Altana przy budynku Os. Zielone 4 wspólna dla budynków os.zielone 4,6,7 Altana przy budynku Os. Zielone 17 wspólna dla budynków os.zielone 14,17,13A Zakres: demontaż istniejących klap okienek wrzutowych wykonanie i montaż obramowania każdego okienka wrzutowego, montaż klap wrzutowych do zainstalowanej ramy po uprzednim ich dopasowaniu, na zawiasach bocznych i montaż zamknięcia. - Zielone 4 5 szt. okienek wrzutowych o wym. 78 cm x 75 cm, - Zielone 17 5 szt. okienek wrzutowych o wym. 78 cm x 83 cm wykonanie osiatkowania górnej części altany śmietnikowej os. Zielone 4 (17 m x 0,33 m) analogicznie jak w altanie os. Zielone 8 (siaka powlekana w kolorze zielonym) pomalowanie ślusarki farbą antykorozyjną w kolorze zielonym z wyłączeniem bram, skucie odparzonego tynku, uzupełnienie ubytków, zagruntowanie i pomalowanie farbą elewacyjną (33 m m 2 ) w kolorze uzgodnionym z Administracją Osiedla wewnątrz altanę pobiałkować (32 m m 2 ) wywóz gruzu i uporządkowanie terenu w miejscu prowadzonych robót. Przed złożeniem oferty należy sprawdzić zakres i obmiar z natury. Konserwacja pokrycia dachowego os. Zielone 13 Zielone 13 konserwacja papy termozgrzewalnej na łącznej powierzchni 440 m 2 1. Zabezpieczenie stanowiska pracy, 2. Przygotowanie starej papy termozgrzewalnej poprzez likwidacje pęcherzy, które należy przeciąć, pozwolić wyschnąć podłożu pod nim następnie usunąć nadmiar papy (powstałej wyniku jej rozciągnięcia) a otwór zakleić płynną kauczukową membraną SBS z dodatkiem bitumu Simplast Dach. 4

5 Załącznik nr 1 3. Doklejenie i uszczelnienie papy termozgrzewalnej na trzonach i czapach kominowych, uszczelnienie przy rurkach mocujących instalację odgromową. 4. Wymiana odcina papy termozgrzewalnej na rurce zasilającej instalację przeciwoblodzeniową 2,5 m 2 5. Pokrycie wyjałowionej papy termozgrzewalnej warstwą płynnej kauczukowej membrany SBS z dodatkiem bitumu Simplast Dach 6. Pokrycie położonej warstwy membrany lakierem asfaltowym SBS z płynem aluminiowym Silver Primer 7. Wykonanie konserwacji obróbek blacharskich czap kominowych (5,5 m 2 ) poprzez: a. usuniecie ognisk korozji, b. odtłuszczenie, c. pomalowanie lakierem asfaltowym SBS z płynem aluminiowym Silver Primer. 8. Ponadto należy zabezpieczyć instalację przeciwoblodzeniową koszy i rur spustowych, która znajduje się na dachu a po wykonaniu remontu pokrycia przywrócić ją do stanu pierwotnego i dokonać pomiarów a protokół dostarczyć do Administracji osiedla 9. Przed przystąpieniem do wykonywania robót - trzy dni wcześniej należy powiadomić lokatorów poprzez powieszenie ogłoszeń w gablotach o terminie rozpoczęcia. 10. Uporządkować stanowisko pracy na bieżąco. Przed złożeniem oferty należy sprawdzić zakres i obmiar z natury. 5
