1 Stal potrzebuje koncepcji. Usługi i program dostaw. Przedsiębiorstwo należące do ThyssenKrupp Steel ThyssenKrupp Stal Serwis Polska tk

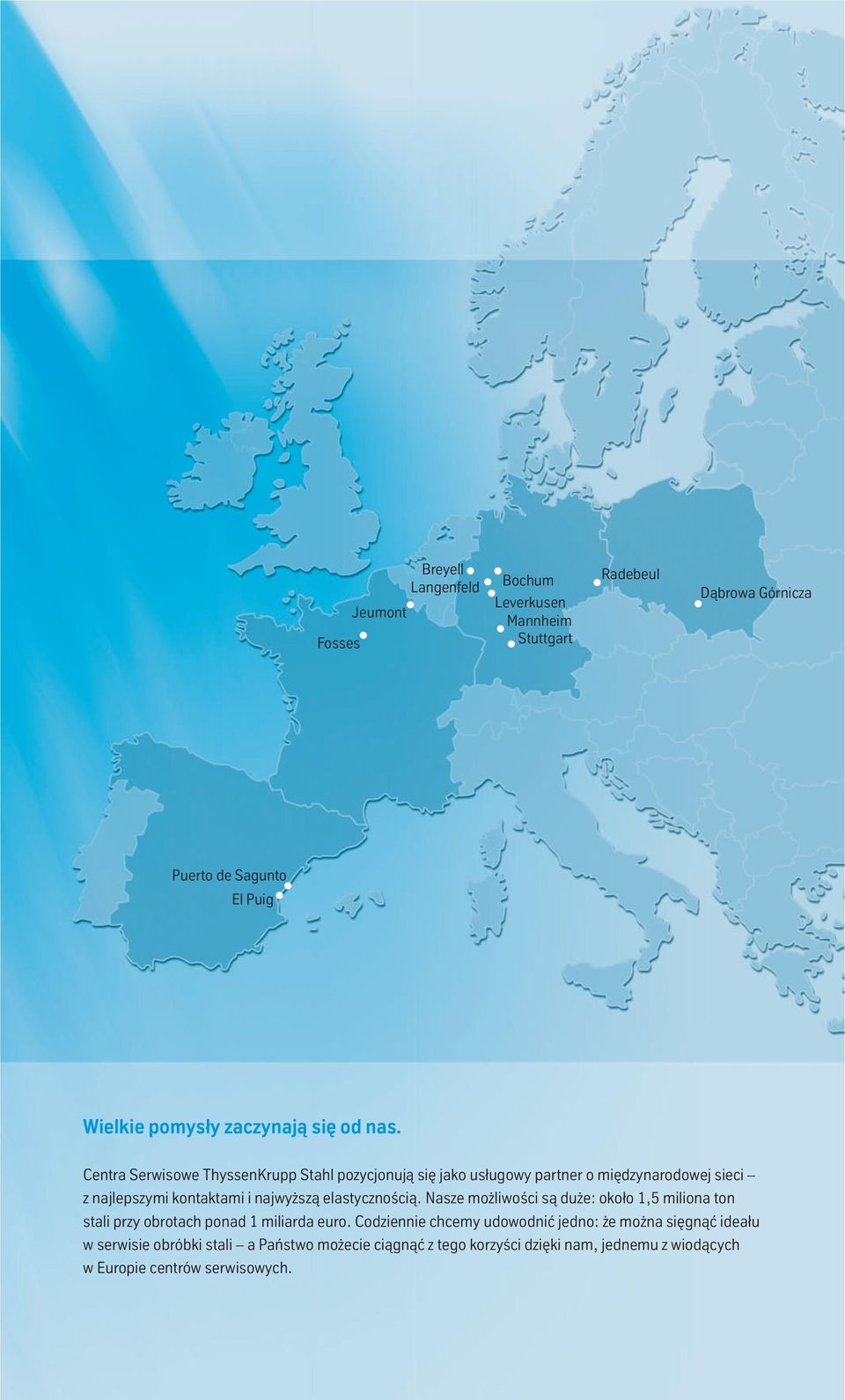

2 Breyell Langenfeld Jeumont Fosses Bochum Leverkusen Mannheim Stuttgart Radebeul Dąbrowa Górnicza Puerto de Sagunto El Puig Wielkie pomysły zaczynają się od nas. Centra Serwisowe ThyssenKrupp Stahl pozycjonują się jako usługowy partner o międzynarodowej sieci z najlepszymi kontaktami i najwyższą elastycznością. Nasze możliwości są duże: około 1,5 miliona ton stali przy obrotach ponad 1 miliarda euro. Codziennie chcemy udowodnić jedno: że można sięgnąć ideału w serwisie obróbki stali a Państwo możecie ciągnąć z tego korzyści dzięki nam, jednemu z wiodących w Europie centrów serwisowych.

3 Change before you have to. Całościowo zorientowana filozofia firmy nie ogranicza się tylko do sfer biznesu. W centrum naszej całej działalności znajdują się ludzie: zadowoleni klienci, pracownicy i udziałowcy. Change before you have to ta maksyma mobilizuje nas do innowacyjnych rozwiązań i stałego postępu. Strategia Centrów Serwisowych ThyssenKrupp Stahl opiera się na klarownych zasadach: stawiamy na zrównoważony wzrost wartości i wydajności wzdłuż całego łańcucha generowania wartości, począwszy od producenta stali, poprzez centra serwisowe aż po klienta. Stabilne procesy w przedsiębiorstwie, ich ciągłe udoskonalanie oraz ciągłe inwestowanie gwarantują trwałość naszych sukcesów. Strategia Przez wyraźne identyfikowanie się z naszymi głównymi rynkami w Europie Zachodniej i z rozwijającymi się rynkami w Europie Wschodniej zdobywamy strategiczną pozycję silnego partnera dla naszych wymagających Klientów w kraju i zagranicą.

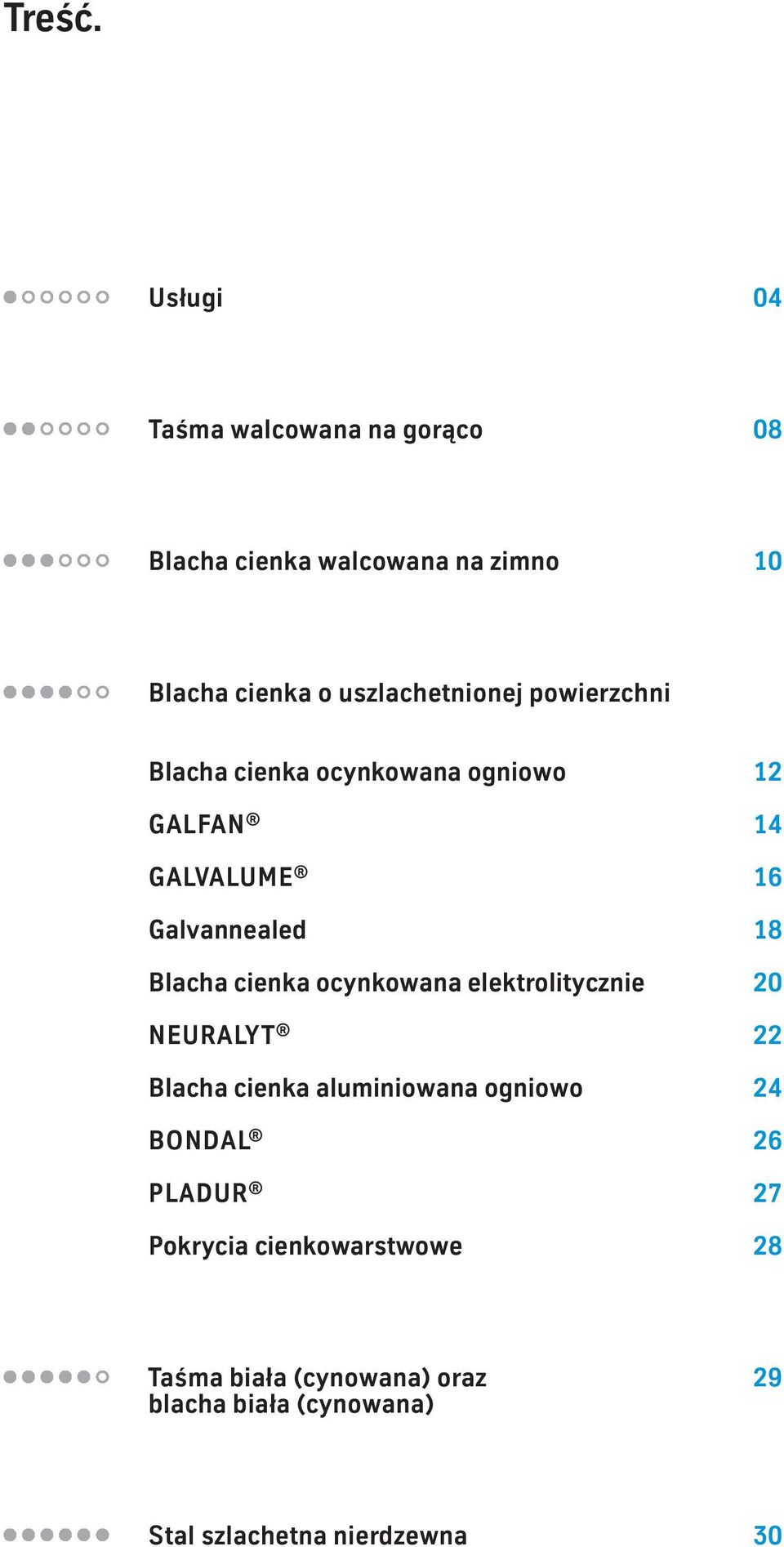

4 Treść. Usługi 04 Taśma walcowana na gorąco 08 Blacha cienka walcowana na zimno 10 Blacha cienka o uszlachetnionej powierzchni Blacha cienka ocynkowana ogniowo 12 GALFAN 14 GALVALUME 16 Galvannealed 18 Blacha cienka ocynkowana elektrolitycznie 20 NEURALYT 22 Blacha cienka aluminiowana ogniowo 24 BONDAL PLADUR 27 Pokrycia cienkowarstwowe 28 Taśma biała (cynowana) oraz 29 blacha biała (cynowana) Stal szlachetna nierdzewna 30

5 4 Nasze usługi ukierunkowane indywidualnie na potrzeby poszczególnych klientów Intensywna obsługa klientów oraz Key-Account- Management (obsługa klientów strategicznych) Powiązania koncernowe z ThyssenKrupp Steel Systemowa kompetencja materiałowa Długoletnia kompetencja wytwórcza Bogaty wybór składowanych materiałów wsadowych Doradztwo techniczne dla klientów Przycinanie na wymiar według rozwiązań koncepcyjnych klientów Zabezpieczenie materiałowe Elastyczność produkcji w dostosowywaniu się do potrzeb klienta Doskonale dopracowane rozwiązania logistyczne Indywidualne rozwiązania informatyczne Doskonałej jakości wyroby płaskie Formy dostaw dostosowane indywidualnie do potrzeb poszczególnych klientów Usługi

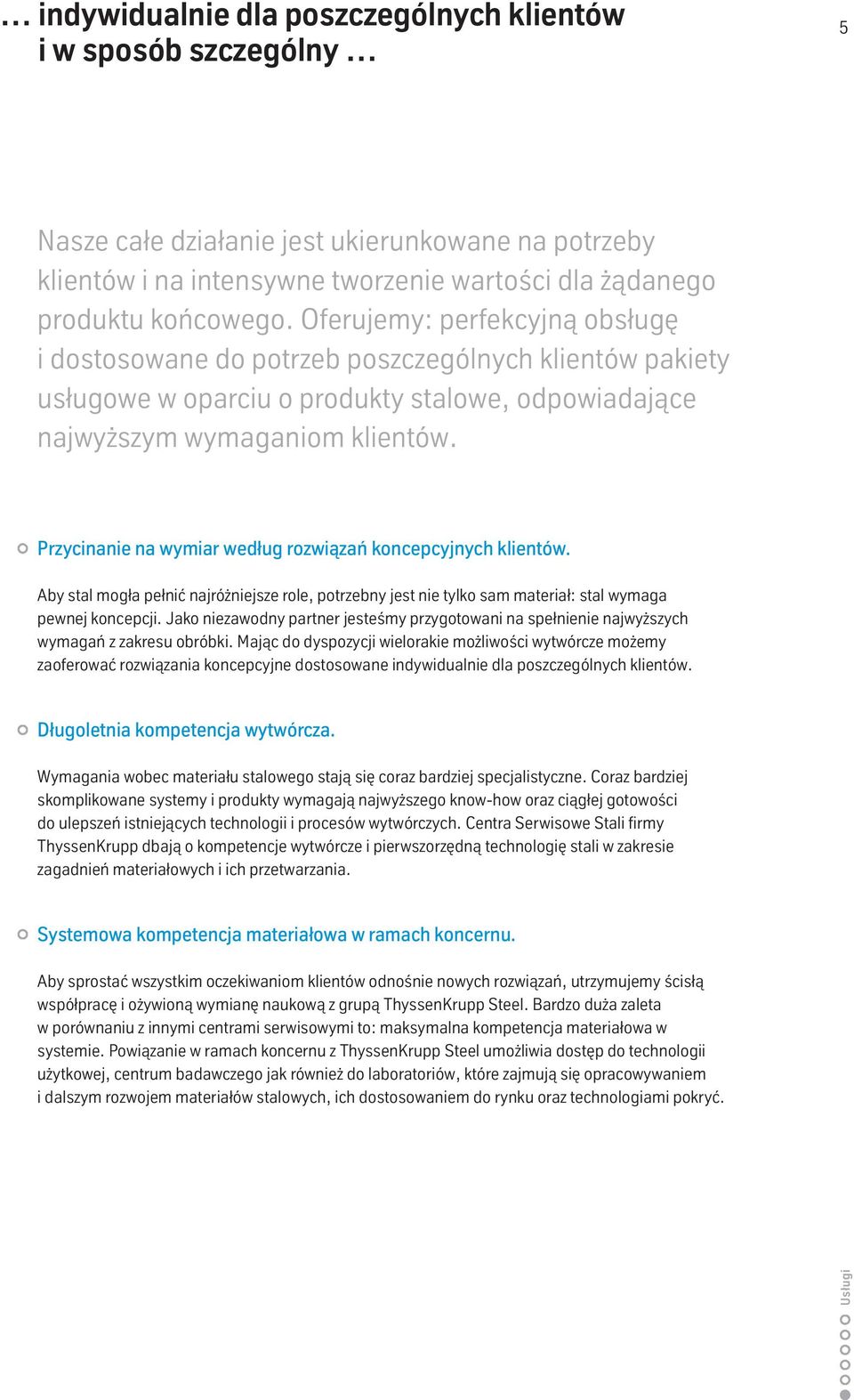

6 indywidualnie dla poszczególnych klientów i w sposób szczególny 5 Nasze całe działanie jest ukierunkowane na potrzeby klientów i na intensywne tworzenie wartości dla żądanego produktu końcowego. Oferujemy: perfekcyjną obsługę i dostosowane do potrzeb poszczególnych klientów pakiety usługowe w oparciu o produkty stalowe, odpowiadające najwyższym wymaganiom klientów. Przycinanie na wymiar według rozwiązań koncepcyjnych klientów. Aby stal mogła pełnić najróżniejsze role, potrzebny jest nie tylko sam materiał: stal wymaga pewnej koncepcji. Jako niezawodny partner jesteśmy przygotowani na spełnienie najwyższych wymagań z zakresu obróbki. Mając do dyspozycji wielorakie możliwości wytwórcze możemy zaoferować rozwiązania koncepcyjne dostosowane indywidualnie dla poszczególnych klientów. Długoletnia kompetencja wytwórcza. Wymagania wobec materiału stalowego stają się coraz bardziej specjalistyczne. Coraz bardziej skomplikowane systemy i produkty wymagają najwyższego know-how oraz ciągłej gotowości do ulepszeń istniejących technologii i procesów wytwórczych. Centra Serwisowe Stali firmy ThyssenKrupp dbają o kompetencje wytwórcze i pierwszorzędną technologię stali w zakresie zagadnień ch i ich przetwarzania. Systemowa kompetencja materiałowa w ramach koncernu. Aby sprostać wszystkim oczekiwaniom klientów odnośnie nowych rozwiązań, utrzymujemy ścisłą współpracę i ożywioną wymianę naukową z grupą ThyssenKrupp Steel. Bardzo duża zaleta w porównaniu z innymi centrami serwisowymi to: maksymalna kompetencja materiałowa w systemie. Powiązanie w ramach koncernu z ThyssenKrupp Steel umożliwia dostęp do technologii użytkowej, centrum badawczego jak również do laboratoriów, które zajmują się opracowywaniem i dalszym rozwojem materiałów stalowych, ich dostosowaniem do rynku oraz technologiami pokryć. Usługi

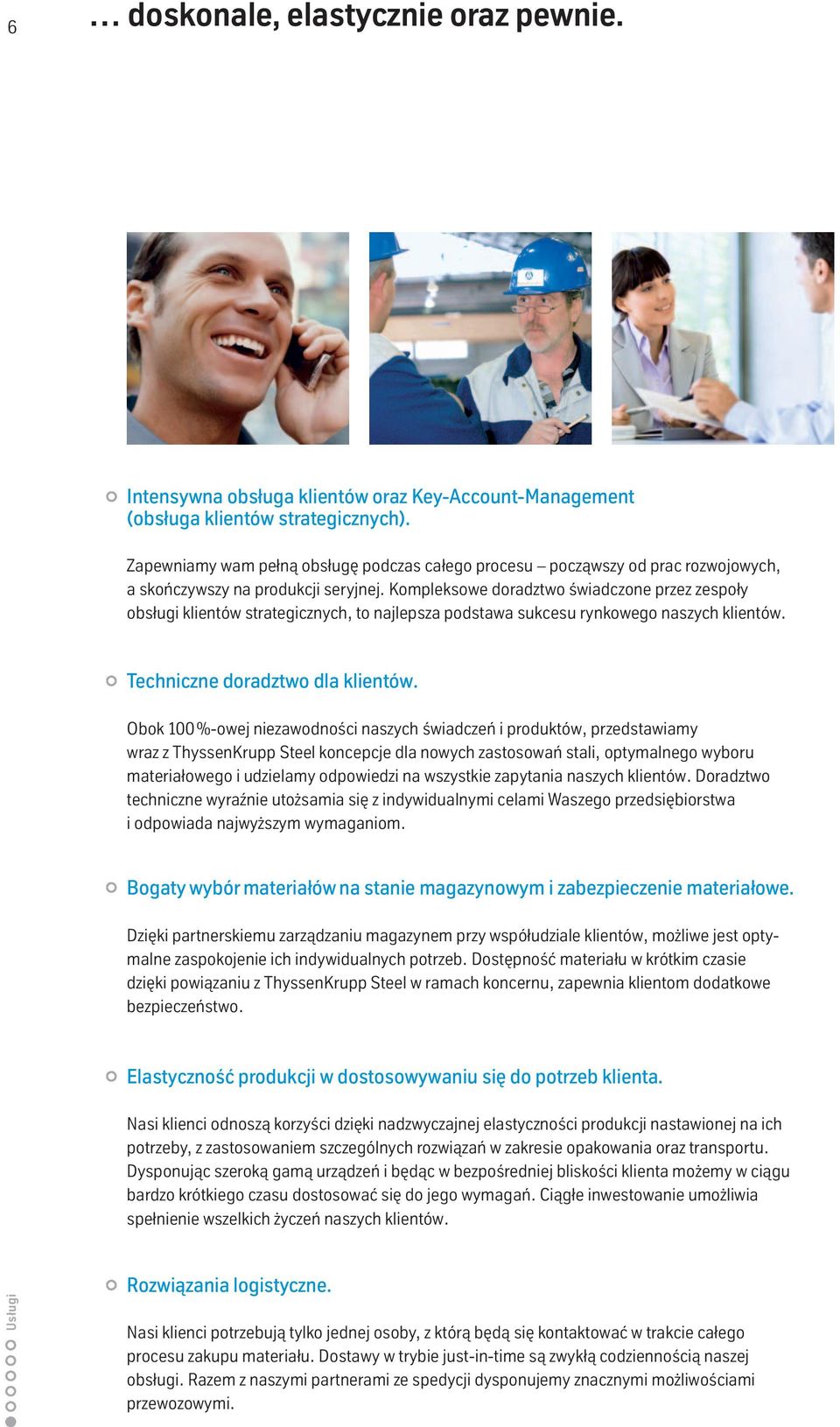

7 6 doskonale, elastycznie oraz pewnie. Intensywna obsługa klientów oraz Key-Account-Management (obsługa klientów strategicznych). Zapewniamy wam pełną obsługę podczas całego procesu począwszy od prac rozwojowych, a skończywszy na produkcji seryjnej. Kompleksowe doradztwo świadczone przez zespoły obsługi klientów strategicznych, to najlepsza podstawa sukcesu rynkowego naszych klientów. Techniczne doradztwo dla klientów. Obok 100%-owej niezawodności naszych świadczeń i produktów, przedstawiamy wraz z ThyssenKrupp Steel koncepcje dla nowych zastosowań stali, optymalnego wyboru materiałowego i udzielamy odpowiedzi na wszystkie zapytania naszych klientów. Doradztwo techniczne wyraźnie utożsamia się z indywidualnymi celami Waszego przedsiębiorstwa i odpowiada najwyższym wymaganiom. Bogaty wybór materiałów na stanie magazynowym i zabezpieczenie materiałowe. Dzięki partnerskiemu zarządzaniu magazynem przy współudziale klientów, możliwe jest optymalne zaspokojenie ich indywidualnych potrzeb. Dostępność materiału w krótkim czasie dzięki powiązaniu z ThyssenKrupp Steel w ramach koncernu, zapewnia klientom dodatkowe bezpieczeństwo. Elastyczność produkcji w dostosowywaniu się do potrzeb klienta. Nasi klienci odnoszą korzyści dzięki nadzwyczajnej elastyczności produkcji nastawionej na ich potrzeby, z zastosowaniem szczególnych rozwiązań w zakresie opakowania oraz transportu. Dysponując szeroką gamą urządzeń i będąc w bezpośredniej bliskości klienta możemy w ciągu bardzo krótkiego czasu dostosować się do jego wymagań. Ciągłe inwestowanie umożliwia spełnienie wszelkich życzeń naszych klientów. Usługi Rozwiązania logistyczne. Nasi klienci potrzebują tylko jednej osoby, z którą będą się kontaktować w trakcie całego procesu zakupu materiału. Dostawy w trybie just-in-time są zwykłą codziennością naszej obsługi. Razem z naszymi partnerami ze spedycji dysponujemy znacznymi możliwościami przewozowymi.

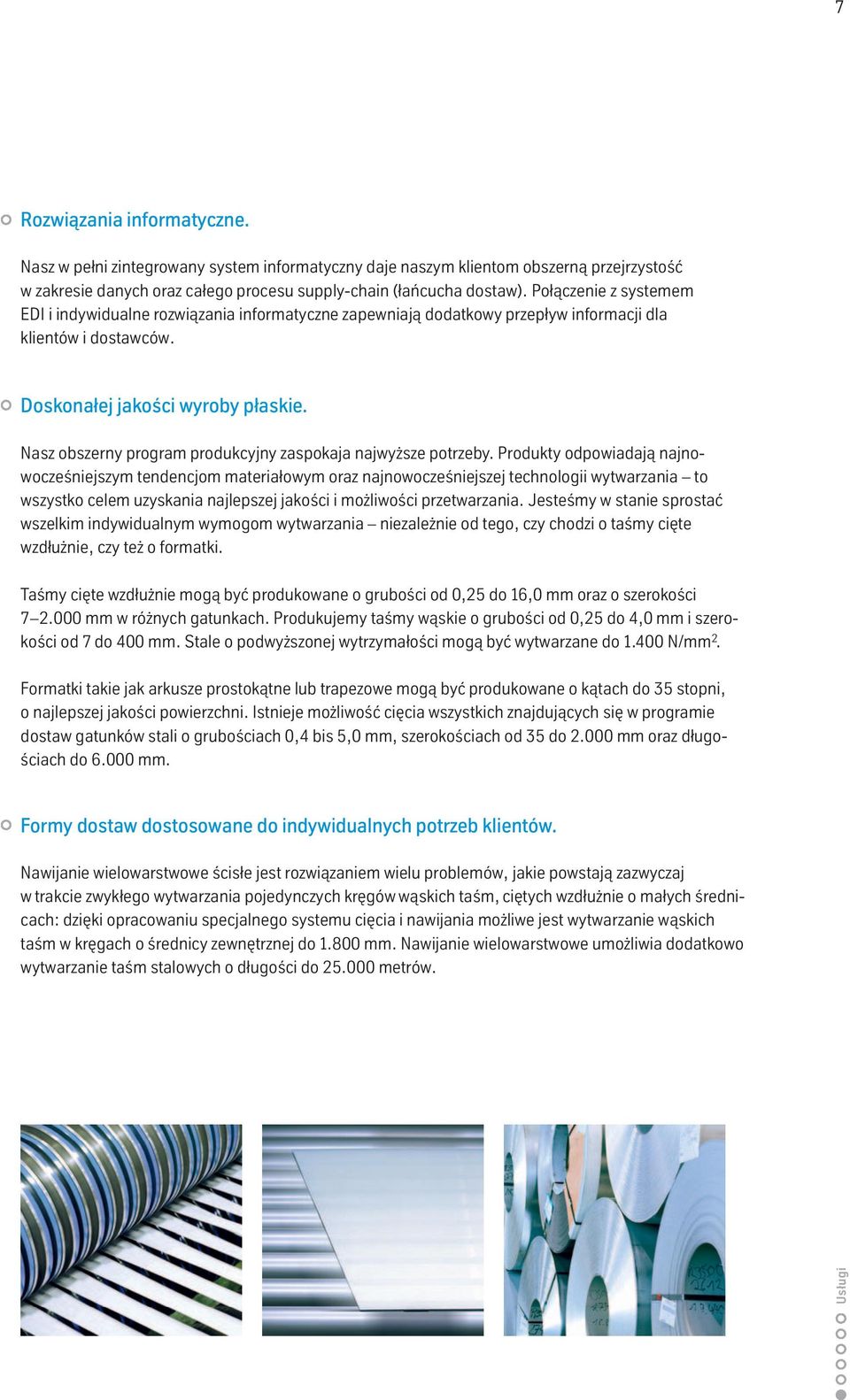

8 7 Rozwiązania informatyczne. Nasz w pełni zintegrowany system informatyczny daje naszym klientom obszerną przejrzystość w zakresie danych oraz całego procesu supply-chain (łańcucha dostaw). Połączenie z systemem EDI i indywidualne rozwiązania informatyczne zapewniają dodatkowy przepływ informacji dla klientów i dostawców. Doskonałej jakości wyroby płaskie. Nasz obszerny program produkcyjny zaspokaja najwyższe potrzeby. Produkty odpowiadają najnowocześniejszym tendencjom m oraz najnowocześniejszej technologii wytwarzania to wszystko celem uzyskania najlepszej jakości i możliwości przetwarzania. Jesteśmy w stanie sprostać wszelkim indywidualnym wymogom wytwarzania niezależnie od tego, czy chodzi o taśmy cięte wzdłużnie, czy też o formatki. Taśmy cięte wzdłużnie mogą być produkowane o grubości od 0,25 do 16,0 mm oraz o szerokości mm w różnych gatunkach. Produkujemy taśmy wąskie o grubości od 0,25 do 4,0 mm i szerokości od 7 do 400 mm. Stale o podwyższonej wytrzymałości mogą być wytwarzane do Formatki takie jak arkusze prostokątne lub trapezowe mogą być produkowane o kątach do 35 stopni, o najlepszej jakości powierzchni. Istnieje możliwość cięcia wszystkich znajdujących się w programie dostaw gatunków stali o grubościach 0,4 bis 5,0 mm, szerokościach od 35 do mm oraz długościach do mm. Formy dostaw dostosowane do indywidualnych potrzeb klientów. Nawijanie wielowarstwowe ścisłe jest rozwiązaniem wielu problemów, jakie powstają zazwyczaj w trakcie zwykłego wytwarzania pojedynczych kręgów wąskich taśm, ciętych wzdłużnie o małych średnicach: dzięki opracowaniu specjalnego systemu cięcia i nawijania możliwe jest wytwarzanie wąskich taśm w kręgach o średnicy zewnętrznej do mm. Nawijanie wielowarstwowe umożliwia dodatkowo wytwarzanie taśm stalowych o długości do metrów. Usługi

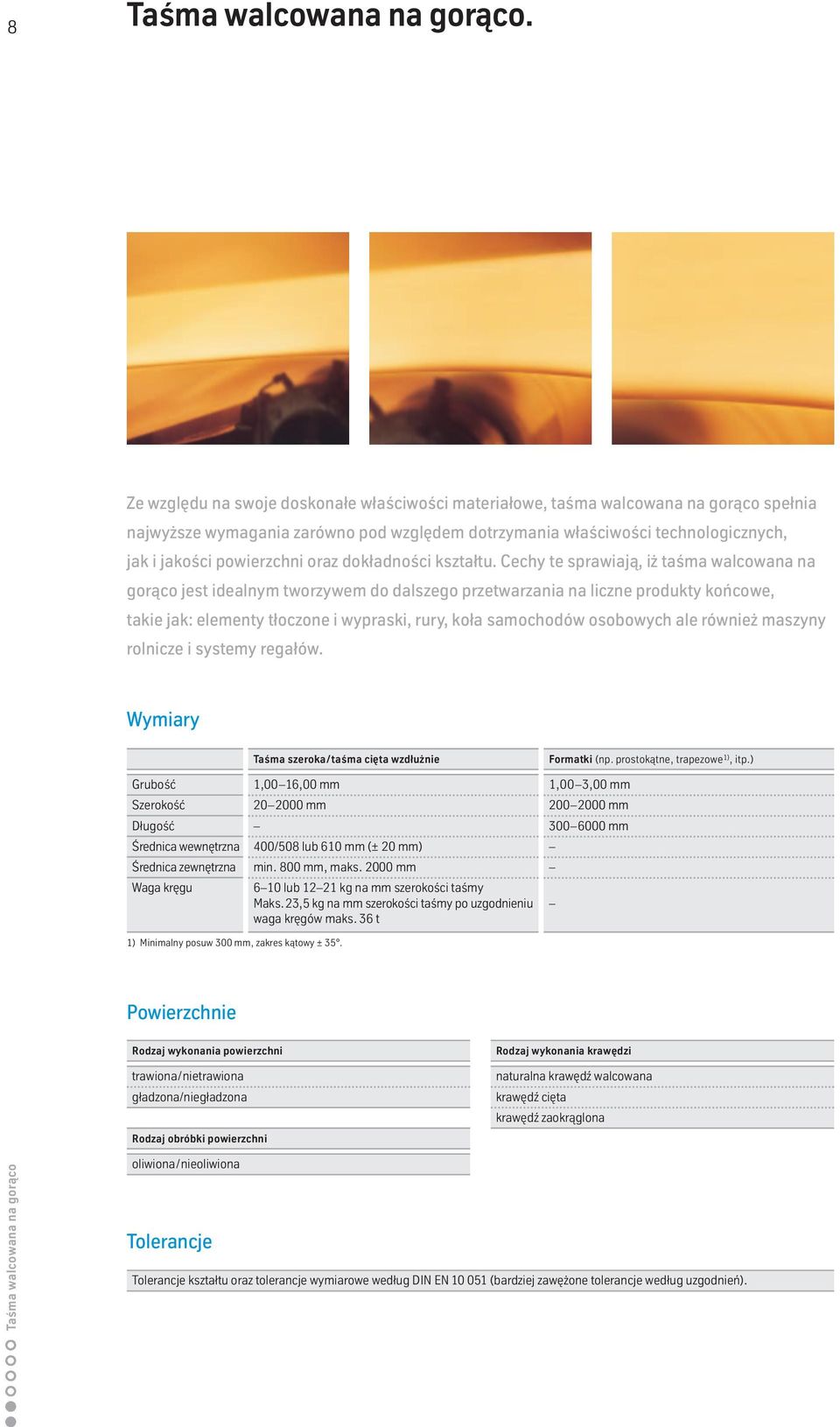

9 8 Taśma walcowana na gorąco. Ze względu na swoje doskonałe właściwości materiałowe, taśma walcowana na gorąco spełnia najwyższe wymagania zarówno pod względem dotrzymania właściwości technologicznych, jak i jakości powierzchni oraz dokładności kształtu. Cechy te sprawiają, iż taśma walcowana na gorąco jest idealnym tworzywem do dalszego przetwarzania na liczne produkty końcowe, takie jak: elementy tłoczone i wypraski, rury, koła samochodów osobowych ale również maszyny rolnicze i systemy regałów. Wymiary Grubość Szerokość Długość Średnica wewnętrzna Średnica zewnętrzna Waga kręgu Taśma szeroka/taśma cięta wzdłużnie 1,0016,00 mm mm 400/508 lub 610 mm (± 20 mm) 800 mm, maks mm 610 lub 1221 kg na mm szerokości taśmy Maks.23,5 kg na mm szerokości taśmy po uzgodnieniu waga kręgów maks. 36 t Formatki (np. prostokątne, trapezowe 1), itp.) 1,003,00 mm mm mm 1) Minimalny posuw 300 mm, zakres kątowy ± 35. Powierzchnie Rodzaj wykonania powierzchni trawiona/nietrawiona gładzona/niegładzona Rodzaj obróbki powierzchni Rodzaj wykonania krawędzi naturalna krawędź walcowana krawędź cięta krawędź zaokrąglona Taśma walcowana na gorąco oliwiona/nieoliwiona Tolerancje Tolerancje kształtu oraz tolerancje wymiarowe według DIN EN (bardziej zawężone tolerancje według uzgodnień).

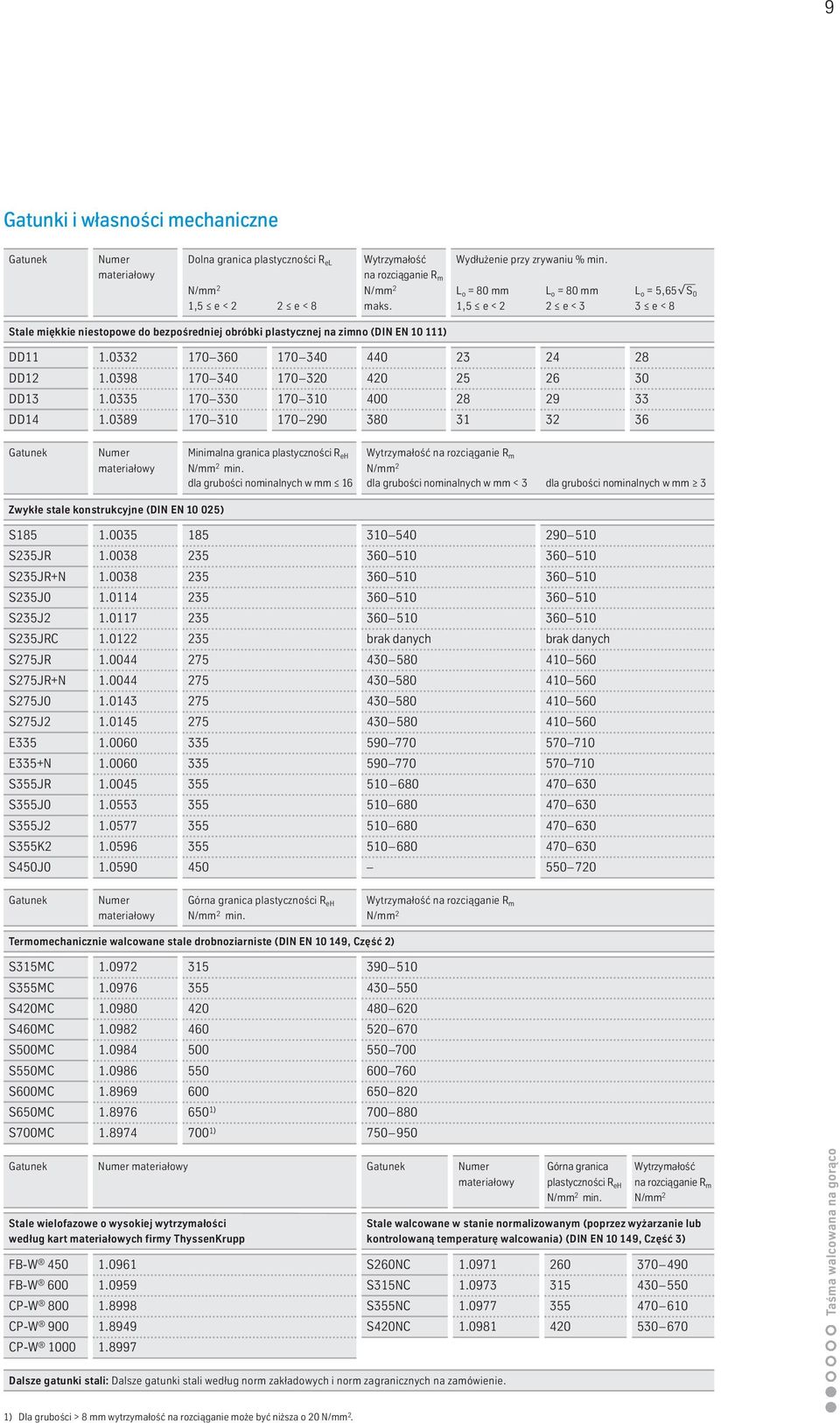

10 9 Gatunki i własności mechaniczne Dolna granica plastyczności R el 1,5 e < 2 2 e < 8 maks. zrywaniu % L o = 80 mm L o = 80 mm L o = 5,65 S 0 1,5 e < 2 2 e < 3 3 e < 8 Stale miękkie niestopowe do bezpośredniej obróbki plastycznej na zimno (DIN EN ) DD11 DD12 DD13 DD Minimalna granica plastyczności R eh dla grubości nominalnych w mm 16 dla grubości nominalnych w mm < 3 dla grubości nominalnych w mm 3 Zwykłe stale konstrukcyjne (DIN EN ) S185 S235JR S235JR+N S235J0 S235J2 S235JRC S275JR S275JR+N S275J0 S275J2 E335 E335+N S355JR S355J0 S355J2 S355K2 S450J brak danych brak danych Górna granica plastyczności R eh Termomechanicznie walcowane stale drobnoziarniste (DIN EN , Część 2) S315MC S355MC S420MC S460MC S500MC S550MC S600MC S650MC S700MC ) 700 1) Stale wielofazowe o wysokiej wytrzymałości według kart ch firmy ThyssenKrupp FB-W 450 FB-W 600 CP-W 800 CP-W 900 CP-W Górna granica plastyczności R eh Stale walcowane w stanie normalizowanym (poprzez wyżarzanie lub kontrolowaną temperaturę walcowania) (DIN EN , Część 3) S0NC S315NC S355NC S420NC Taśma walcowana na gorąco Dalsze gatunki stali: Dalsze gatunki stali według norm zakładowych i norm zagranicznych na zamówienie. 1) Dla grubości > 8 mm wytrzymałość na rozciąganie może być niższa o 20.

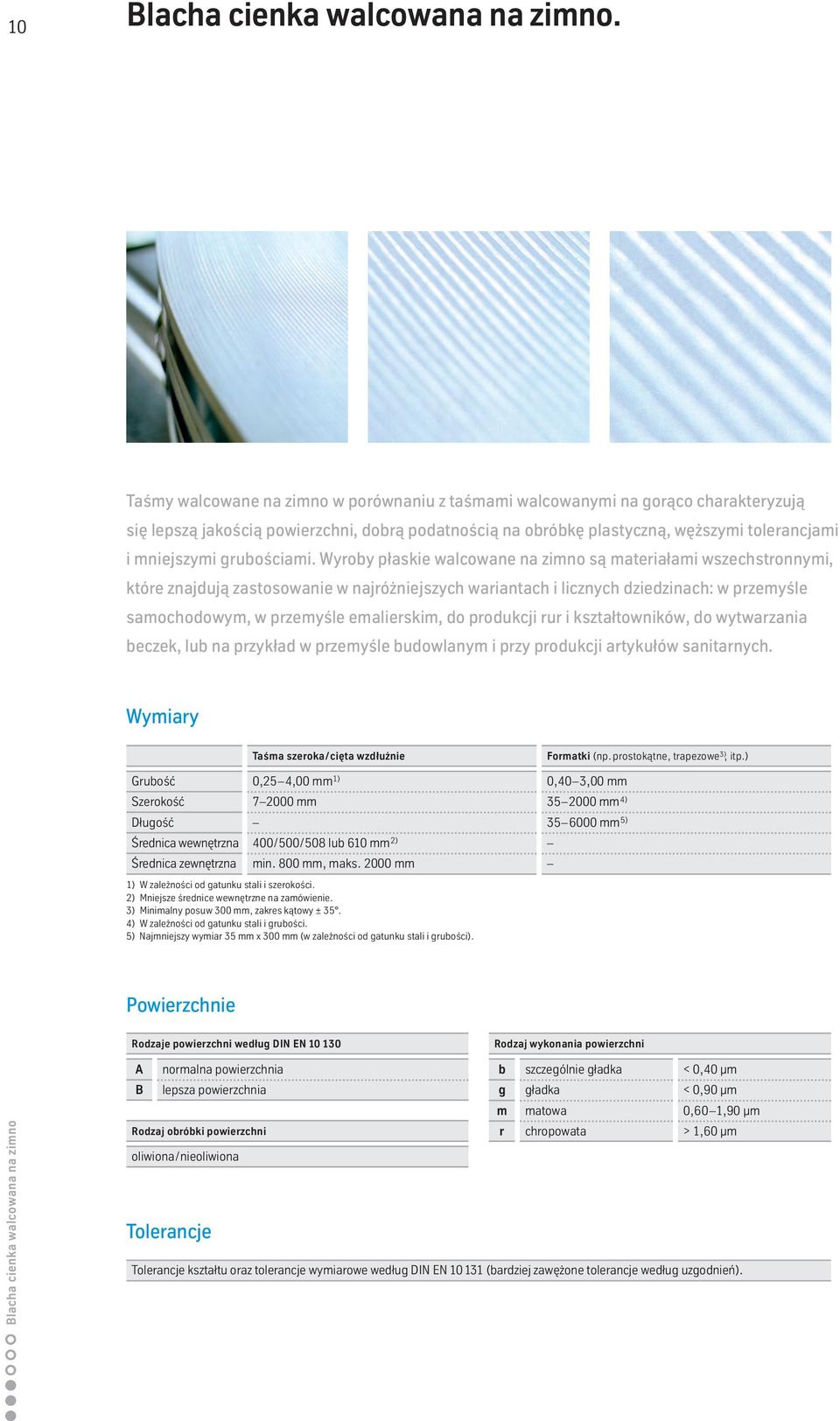

11 10 Blacha cienka walcowana na zimno. Taśmy walcowane na zimno w porównaniu z taśmami walcowanymi na gorąco charakteryzują się lepszą jakością powierzchni, dobrą podatnością na obróbkę plastyczną, węższymi tolerancjami i mniejszymi grubościami. Wyroby płaskie walcowane na zimno są materiałami wszechstronnymi, które znajdują zastosowanie w najróżniejszych wariantach i licznych dziedzinach: w przemyśle samochodowym, w przemyśle emalierskim, do produkcji rur i kształtowników, do wytwarzania beczek, lub na przykład w przemyśle budowlanym i przy produkcji artykułów sanitarnych. Wymiary Grubość Szerokość Długość Średnica wewnętrzna Średnica zewnętrzna Taśma szeroka/cięta wzdłużnie 0,254,00 mm 1) mm 400/500/508 lub 610 mm 2) 800 mm, maks mm 1) W zależności od gatunku stali i szerokości. 2) Mniejsze średnice wewnętrzne na zamówienie. 3) Minimalny posuw 300 mm, zakres kątowy ± 35. 4) W zależności od gatunku stali i grubości. 5) Najmniejszy wymiar 35 mm x 300 mm (w zależności od gatunku stali i grubości). Formatki (np.prostokątne, trapezowe 3), itp.) 0,403,00 mm mm 4) mm 5) Powierzchnie Rodzaje powierzchni według DIN EN Rodzaj wykonania powierzchni Blacha cienka walcowana na zimno A normalna powierzchnia b szczególnie gładka < 0,40 μm B lepsza powierzchnia g gładka < 0,90 μm m matowa 0,601,90 μm Rodzaj obróbki powierzchni oliwiona/nieoliwiona r chropowata > 1,60 μm Tolerancje Tolerancje kształtu oraz tolerancje wymiarowe według DIN EN (bardziej zawężone tolerancje według uzgodnień).

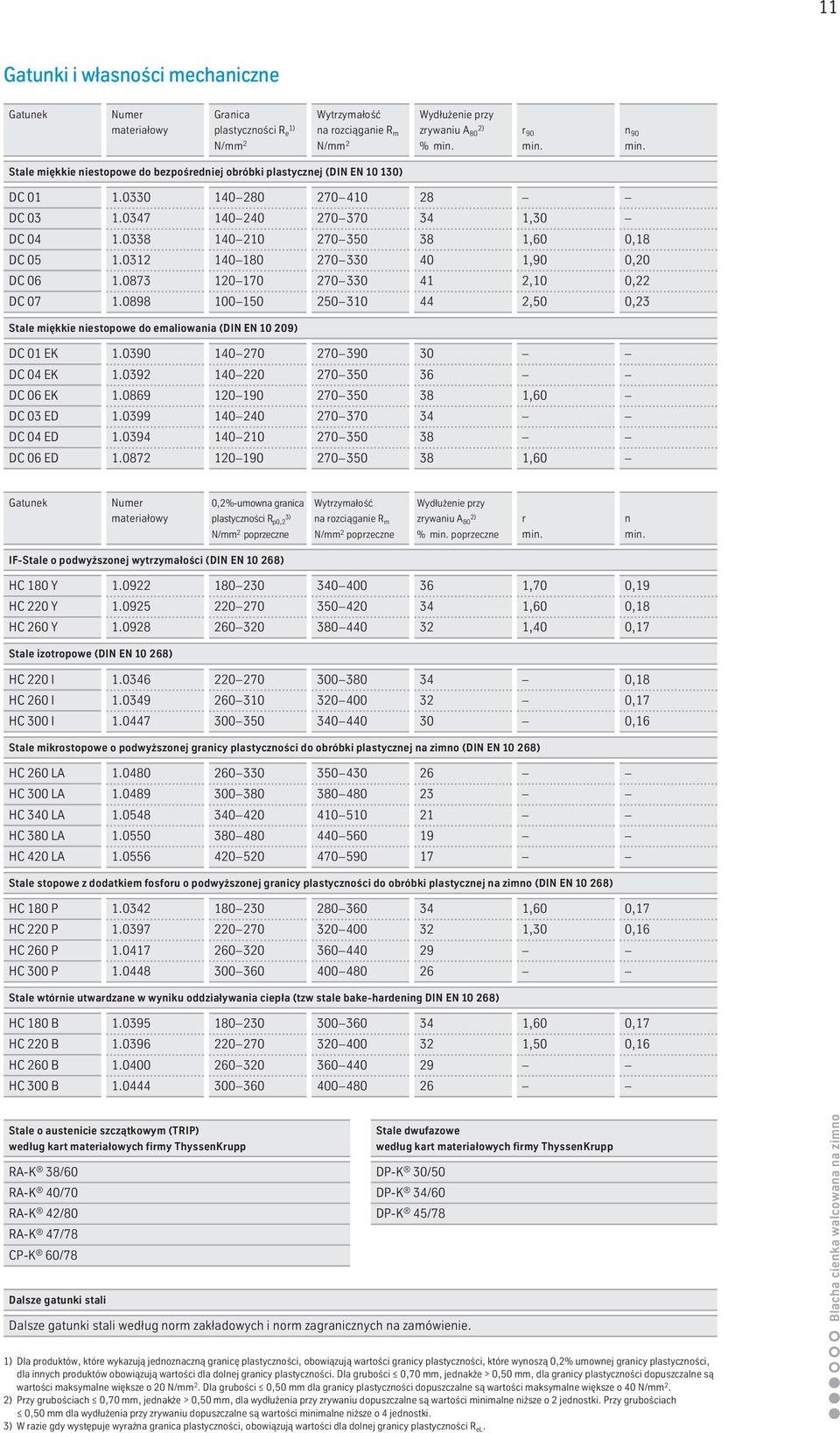

12 11 Gatunki i własności mechaniczne Granica plastyczności R e 1) zrywaniu A 80 2) % r 90 n 90 Stale miękkie niestopowe do bezpośredniej obróbki plastycznej (DIN EN ) DC DC ,30 DC ,60 0,18 DC ,90 0,20 DC ,10 0,22 DC ,50 0,23 Stale miękkie niestopowe do emaliowania (DIN EN ) DC 01 EK DC 04 EK DC 06 EK ,60 DC 03 ED DC 04 ED DC 06 ED ,60 0,2%-umowna granica plastyczności R 3) p0,2 poprzeczne poprzeczne zrywaniu A 2) 80 % poprzeczne r n IF-Stale o podwyższonej wytrzymałości (DIN EN 10 8) HC 180 Y ,70 0,19 HC 220 Y ,60 0,18 HC 0 Y ,40 0,17 Stale izotropowe (DIN EN 10 8) HC 220 I ,18 HC 0 I ,17 HC 300 I ,16 Stale mikrostopowe o podwyższonej granicy plastyczności do obróbki plastycznej na zimno (DIN EN 10 8) HC 0 LA HC 300 LA HC 0 LA HC 380 LA HC 420 LA Stale stopowe z dodatkiem fosforu o podwyższonej granicy plastyczności do obróbki plastycznej na zimno (DIN EN 10 8) HC 180 P ,60 0,17 HC 220 P ,30 0,16 HC 0 P HC 300 P Stale wtórnie utwardzane w wyniku oddziaływania ciepła (tzw stale bake-hardening DIN EN 10 8) HC 180 B ,60 0,17 HC 220 B ,50 0,16 HC 0 B HC 300 B Stale o austenicie szczątkowym (TRIP) według kart ch firmy ThyssenKrupp RA-K 38/60 RA-K 40/70 RA-K 42/80 RA-K 47/78 CP-K 60/78 Dalsze gatunki stali Stale dwufazowe według kart ch firmy ThyssenKrupp DP-K 30/50 DP-K /60 DP-K 45/78 Dalsze gatunki stali według norm zakładowych i norm zagranicznych na zamówienie. Blacha cienka walcowana na zimno 1) Dla produktów, które wykazują jednoznaczną granicę plastyczności, obowiązują wartości granicy plastyczności, które wynoszą 0,2% umownej granicy plastyczności, dla innych produktów obowiązują wartości dla dolnej granicy plastyczności. Dla grubości 0,70 mm, jednakże > 0,50 mm, dla granicy plastyczności dopuszczalne są wartości maksymalne większe o 20. Dla grubości 0,50 mm dla granicy plastyczności dopuszczalne są wartości maksymalne większe o 40. 2) Przy grubościach 0,70 mm, jednakże > 0,50 mm, dla wydłużenia przy zrywaniu dopuszczalne są wartości minimalne niższe o 2 jednostki. Przy grubościach 0,50 mm dla wydłużenia przy zrywaniu dopuszczalne są wartości minimalne niższe o 4 jednostki. 3) W razie gdy występuje wyraźna granica plastyczności, obowiązują wartości dla dolnej granicy plastyczności R el.

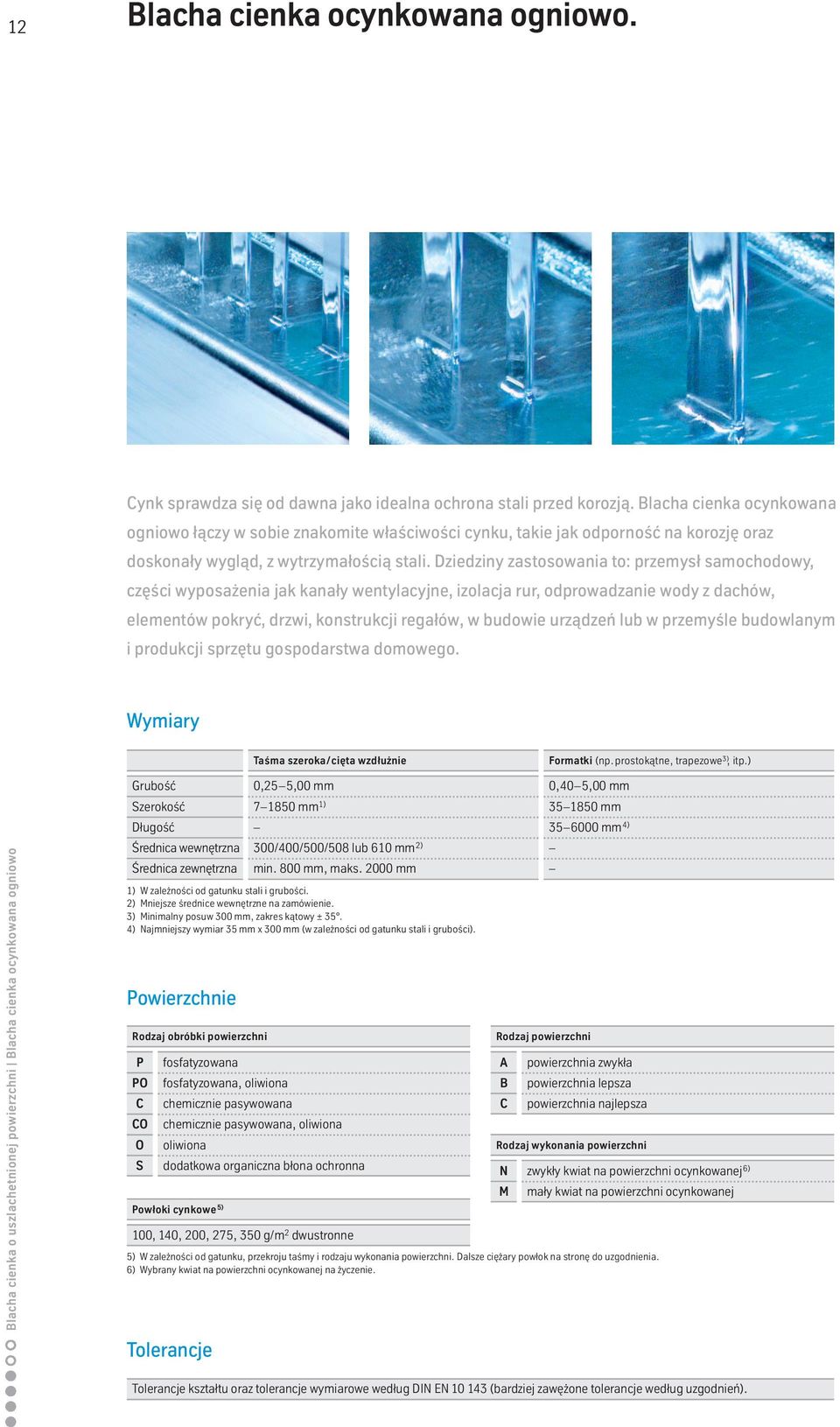

13 12 Blacha cienka ocynkowana ogniowo. Cynk sprawdza się od dawna jako idealna ochrona stali przed korozją. Blacha cienka ocynkowana ogniowo łączy w sobie znakomite właściwości cynku, takie jak odporność na korozję oraz doskonały wygląd, z wytrzymałością stali. Dziedziny zastosowania to: przemysł samochodowy, części wyposażenia jak kanały wentylacyjne, izolacja rur, odprowadzanie wody z dachów, elementów pokryć, drzwi, konstrukcji regałów, w budowie urządzeń lub w przemyśle budowlanym i produkcji sprzętu gospodarstwa domowego. Wymiary Taśma szeroka/cięta wzdłużnie Formatki (np.prostokątne, trapezowe 3), itp.) Blacha cienka o uszlachetnionej powierzchni Blacha cienka ocynkowana ogniowo Grubość Szerokość Długość Średnica wewnętrzna Średnica zewnętrzna 0,255,00 mm mm 1) 300/400/500/508 lub 610 mm 2) 800 mm, maks mm 1) W zależności od gatunku stali i grubości. 2) Mniejsze średnice wewnętrzne na zamówienie. 3) Minimalny posuw 300 mm, zakres kątowy ± 35. 4) Najmniejszy wymiar 35 mm x 300 mm (w zależności od gatunku stali i grubości). Powierzchnie Rodzaj obróbki powierzchni P PO C CO O S fosfatyzowana fosfatyzowana, oliwiona chemicznie pasywowana chemicznie pasywowana, oliwiona oliwiona dodatkowa organiczna błona ochronna Powłoki cynkowe 5) 100, 140, 200, 275, 350 g/m 2 dwustronne 0,405,00 mm mm mm 4) Rodzaj powierzchni Rodzaj wykonania powierzchni 5) W zależności od gatunku, przekroju taśmy i rodzaju wykonania powierzchni. Dalsze ciężary powłok na stronę do uzgodnienia. 6) Wybrany kwiat na powierzchni ocynkowanej na życzenie. Tolerancje A B C N M powierzchnia zwykła powierzchnia lepsza powierzchnia najlepsza zwykły kwiat na powierzchni ocynkowanej 6) mały kwiat na powierzchni ocynkowanej Tolerancje kształtu oraz tolerancje wymiarowe według DIN EN (bardziej zawężone tolerancje według uzgodnień).

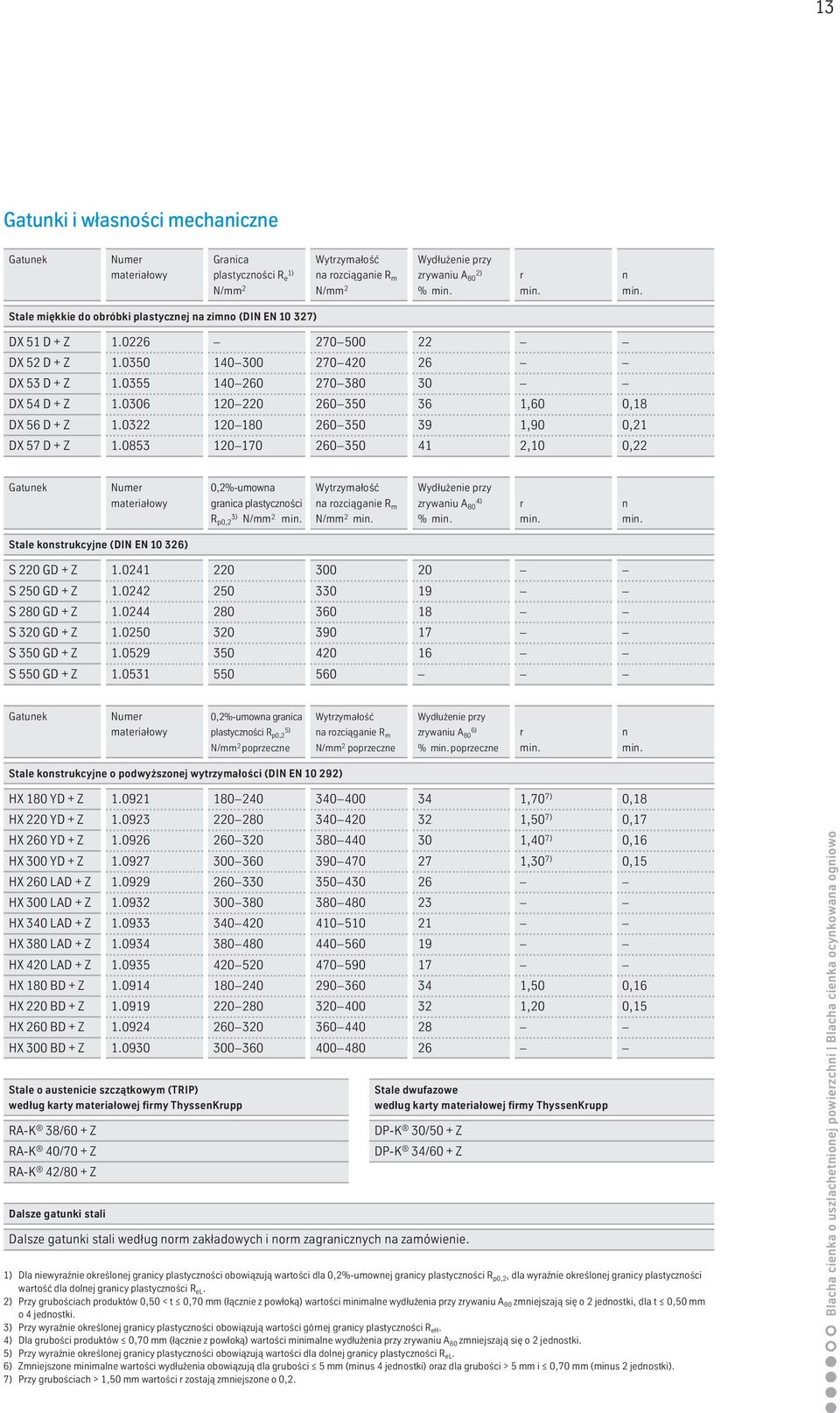

14 13 Gatunki i własności mechaniczne Granica plastyczności R e 1) zrywaniu A 80 2) % r n Stale miękkie do obróbki plastycznej na zimno (DIN EN ) DX 51 D + Z DX 52 D + Z DX 53 D + Z DX 54 D + Z ,60 0,18 DX 56 D + Z ,90 0,21 DX 57 D + Z ,10 0,22 0,2%-umowna granica plastyczności R p0,2 3) zrywaniu A 80 4) % r n Stale konstrukcyjne (DIN EN 10 3) S 220 GD + Z S 250 GD + Z S 280 GD + Z S 320 GD + Z S 350 GD + Z S 550 GD + Z ,2%-umowna granica plastyczności R 5) p0,2 poprzeczne poprzeczne zrywaniu A 6) 80 % poprzeczne r n Stale konstrukcyjne o podwyższonej wytrzymałości (DIN EN ) HX 180 YD + Z HX 220 YD + Z HX 0 YD + Z HX 300 YD + Z HX 0 LAD + Z HX 300 LAD + Z HX 0 LAD + Z HX 380 LAD + Z HX 420 LAD + Z HX 180 BD + Z HX 220 BD + Z HX 0 BD + Z HX 300 BD + Z Stale o austenicie szczątkowym (TRIP) według karty materiałowej firmy ThyssenKrupp RA-K 38/60 + Z RA-K 40/70 + Z RA-K 42/80 + Z Dalsze gatunki stali DP-K 30/50 + Z DP-K /60 + Z Dalsze gatunki stali według norm zakładowych i norm zagranicznych na zamówienie. Stale dwufazowe według karty materiałowej firmy ThyssenKrupp 1) Dla niewyraźnie określonej granicy plastyczności obowiązują wartości dla 0,2%-umownej granicy plastyczności R p0,2, dla wyraźnie określonej granicy plastyczności wartość dla dolnej granicy plastyczności R el. 2) Przy grubościach produktów 0,50 < t 0,70 mm (łącznie z powłoką) wartości minimalne wydłużenia przy zrywaniu A 80 zmniejszają się o 2 jednostki, dla t 0,50 mm o 4 jednostki. 3) Przy wyraźnie określonej granicy plastyczności obowiązują wartości górnej granicy plastyczności R eh. 4) Dla grubości produktów 0,70 mm (łącznie z powłoką) wartości minimalne wydłużenia przy zrywaniu A 80 zmniejszają się o 2 jednostki. 5) Przy wyraźnie określonej granicy plastyczności obowiązują wartości dla dolnej granicy plastyczności R el. 6) Zmniejszone minimalne wartości wydłużenia obowiązują dla grubości 5 mm (minus 4 jednostki) oraz dla grubości > 5 mm i 0,70 mm (minus 2 jednostki). 7) Przy grubościach > 1,50 mm wartości r zostają zmniejszone o 0, ,70 7) 1,50 7) 1,40 7) 1,30 7) 1,50 1,20 0,18 0,17 0,16 0,15 0,16 0,15 Blacha cienka o uszlachetnionej powierzchni Blacha cienka ocynkowana ogniowo

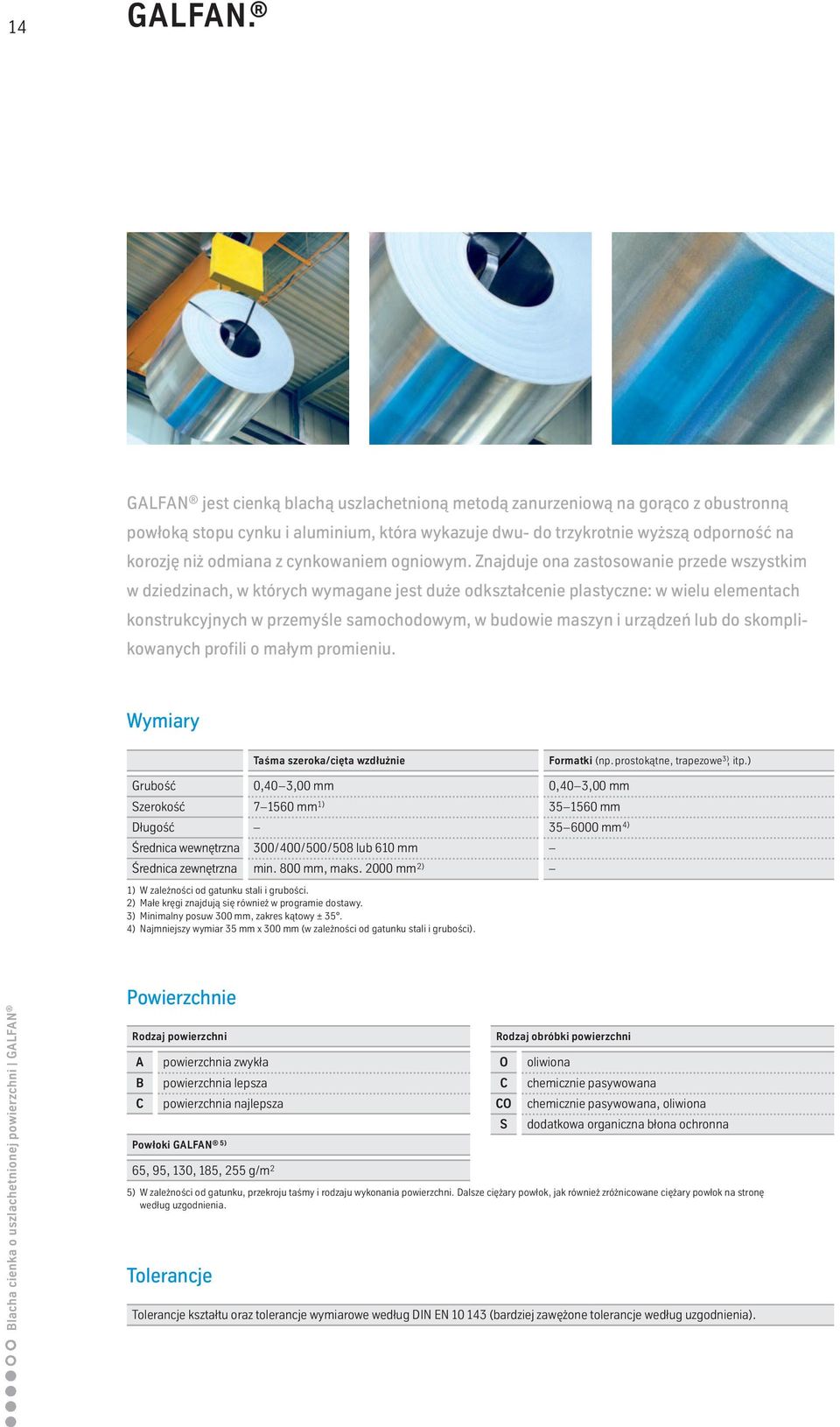

15 14 GALFAN. GALFAN jest cienką blachą uszlachetnioną metodą zanurzeniową na gorąco z obustronną powłoką stopu cynku i aluminium, która wykazuje dwu- do trzykrotnie wyższą odporność na korozję niż odmiana z cynkowaniem ogniowym. Znajduje ona zastosowanie przede wszystkim w dziedzinach, w których wymagane jest duże odkształcenie plastyczne: w wielu elementach konstrukcyjnych w przemyśle samochodowym, w budowie maszyn i urządzeń lub do skomplikowanych profili o małym promieniu. Wymiary Grubość Szerokość Długość Średnica wewnętrzna Średnica zewnętrzna Taśma szeroka/cięta wzdłużnie 0,403,00 mm mm 1) 300/400/500/508 lub 610 mm 800 mm, maks mm 2) 1) W zależności od gatunku stali i grubości. 2) Małe kręgi znajdują się również w programie dostawy. 3) Minimalny posuw 300 mm, zakres kątowy ± 35. 4) Najmniejszy wymiar 35 mm x 300 mm (w zależności od gatunku stali i grubości). Formatki (np.prostokątne, trapezowe 3), itp.) 0,403,00 mm mm mm 4) Blacha cienka o uszlachetnionej powierzchni GALFAN Powierzchnie Rodzaj powierzchni A B C powierzchnia zwykła powierzchnia lepsza powierzchnia najlepsza Powłoki GALFAN 5) 65, 95, 130, 185, 255 g/m 2 Rodzaj obróbki powierzchni 5) W zależności od gatunku, przekroju taśmy i rodzaju wykonania powierzchni. Dalsze ciężary powłok, jak również zróżnicowane ciężary powłok na stronę według uzgodnienia. Tolerancje O C CO S oliwiona chemicznie pasywowana chemicznie pasywowana, oliwiona dodatkowa organiczna błona ochronna Tolerancje kształtu oraz tolerancje wymiarowe według DIN EN (bardziej zawężone tolerancje według uzgodnienia).

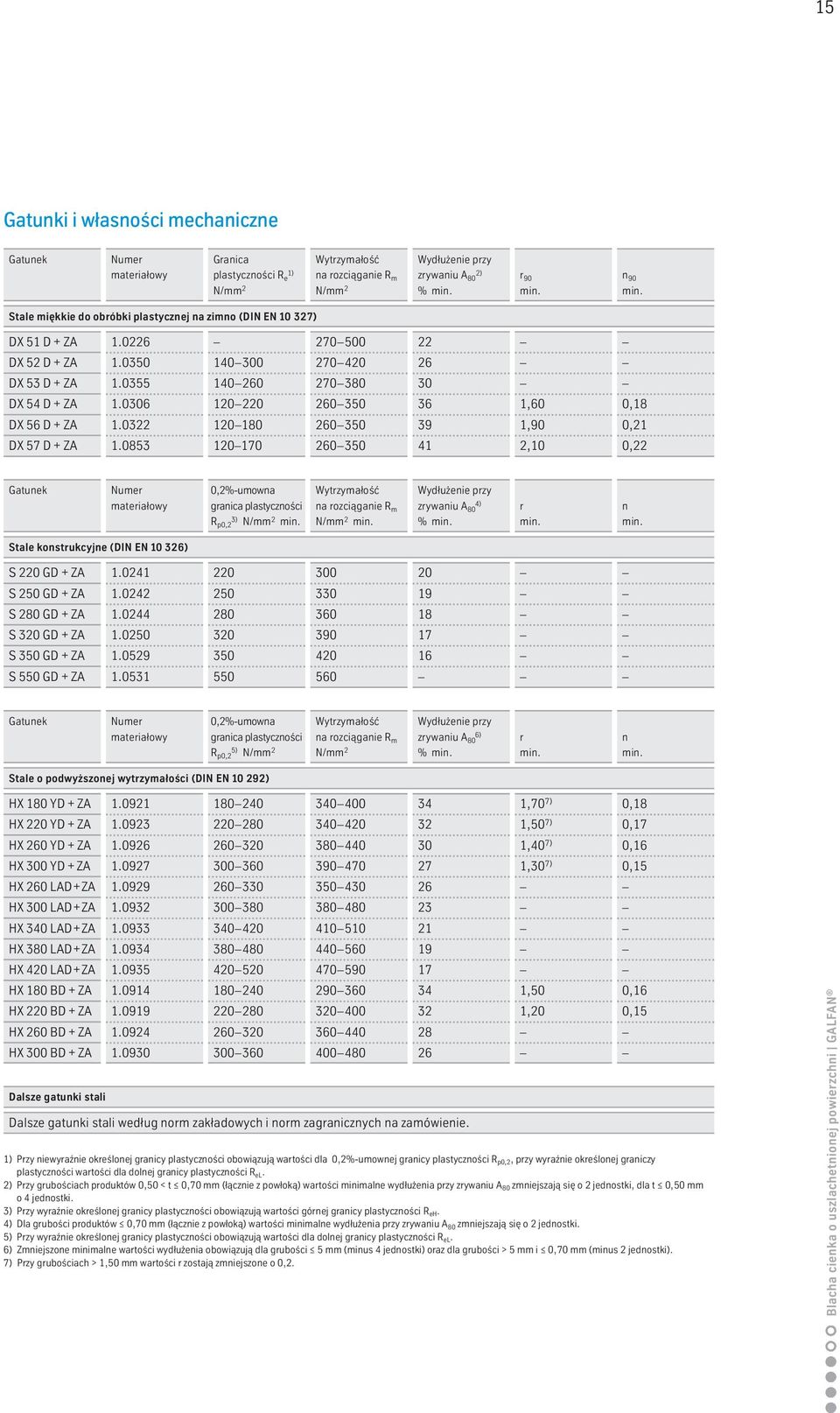

16 15 Gatunki i własności mechaniczne Granica plastyczności R e 1) zrywaniu A 80 2) % r 90 n 90 Stale miękkie do obróbki plastycznej na zimno (DIN EN ) DX 51 D + ZA DX 52 D + ZA DX 53 D + ZA DX 54 D + ZA DX 56 D + ZA DX 57 D + ZA ,60 1,90 2,10 0,18 0,21 0,22 0,2%-umowna granica plastyczności R p0,2 3) zrywaniu A 80 4) % r n Stale konstrukcyjne (DIN EN 10 3) S 220 GD + ZA S 250 GD + ZA S 280 GD + ZA S 320 GD + ZA S 350 GD + ZA S 550 GD + ZA ,2%-umowna granica plastyczności R p0,2 5) zrywaniu A 80 6) % r n Stale o podwyższonej wytrzymałości (DIN EN ) HX 180 YD + ZA HX 220 YD + ZA HX 0 YD + ZA HX 300 YD + ZA HX 0 LAD+ZA HX 300 LAD+ZA HX 0 LAD+ZA HX 380 LAD+ZA HX 420 LAD+ZA HX 180 BD + ZA HX 220 BD + ZA HX 0 BD + ZA HX 300 BD + ZA Dalsze gatunki stali Dalsze gatunki stali według norm zakładowych i norm zagranicznych na zamówienie. 1) Przy niewyraźnie określonej granicy plastyczności obowiązują wartości dla 0,2%-umownej granicy plastyczności R p0,2, przy wyraźnie określonej graniczy plastyczności wartości dla dolnej granicy plastyczności R el. 2) Przy grubościach produktów 0,50 < t 0,70 mm (łącznie z powłoką) wartości minimalne wydłużenia przy zrywaniu A 80 zmniejszają się o 2 jednostki, dla t 0,50 mm o 4 jednostki. 3) Przy wyraźnie określonej granicy plastyczności obowiązują wartości górnej granicy plastyczności R eh. 4) Dla grubości produktów 0,70 mm (łącznie z powłoką) wartości minimalne wydłużenia przy zrywaniu A 80 zmniejszają się o 2 jednostki. 5) Przy wyraźnie określonej granicy plastyczności obowiązują wartości dla dolnej granicy plastyczności R el. 6) Zmniejszone minimalne wartości wydłużenia obowiązują dla grubości 5 mm (minus 4 jednostki) oraz dla grubości > 5 mm i 0,70 mm (minus 2 jednostki). 7) Przy grubościach > 1,50 mm wartości r zostają zmniejszone o 0, ,70 7) 1,50 7) 1,40 7) 1,30 7) 1,50 1,20 0,18 0,17 0,16 0,15 0,16 0,15 Blacha cienka o uszlachetnionej powierzchni GALFAN

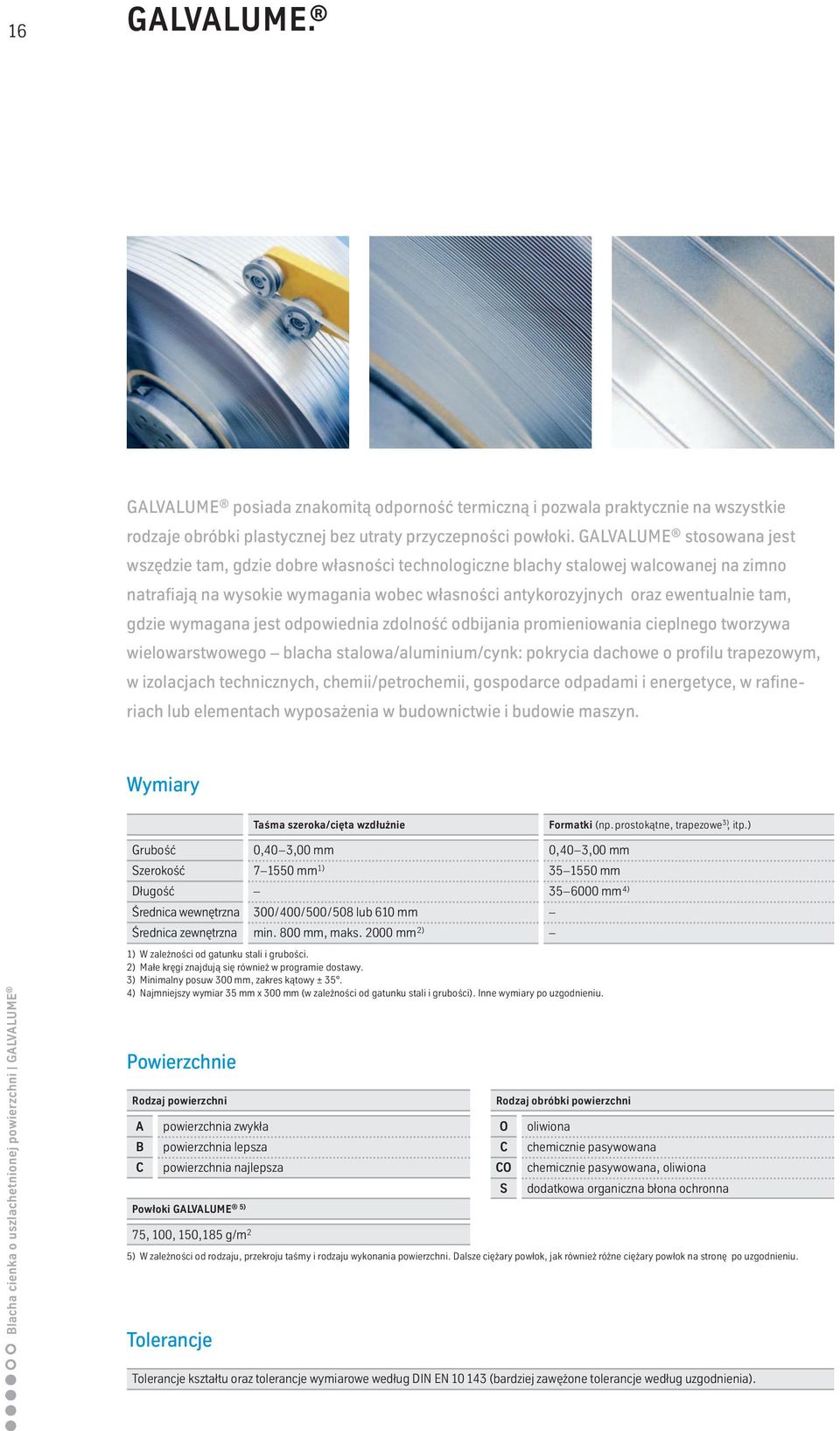

17 16 GALVALUME. GALVALUME posiada znakomitą odporność termiczną i pozwala praktycznie na wszystkie rodzaje obróbki plastycznej bez utraty przyczepności powłoki. GALVALUME stosowana jest wszędzie tam, gdzie dobre własności technologiczne blachy stalowej walcowanej na zimno natrafiają na wysokie wymagania wobec własności antykorozyjnych oraz ewentualnie tam, gdzie wymagana jest odpowiednia zdolność odbijania promieniowania cieplnego tworzywa wielowarstwowego blacha stalowa/aluminium/cynk: pokrycia dachowe o profilu trapezowym, w izolacjach technicznych, chemii/petrochemii, gospodarce odpadami i energetyce, w rafineriach lub elementach wyposażenia w budownictwie i budowie maszyn. Wymiary Taśma szeroka/cięta wzdłużnie Formatki (np.prostokątne, trapezowe 3), itp.) Blacha cienka o uszlachetnionej powierzchni GALVALUME Grubość Szerokość Długość Średnica wewnętrzna Średnica zewnętrzna 0,403,00 mm mm 1) 300/400/500/508 lub 610 mm 800 mm, maks mm 2) 0,403,00 mm mm mm 4) 1) W zależności od gatunku stali i grubości. 2) Małe kręgi znajdują się również w programie dostawy. 3) Minimalny posuw 300 mm, zakres kątowy ± 35. 4) Najmniejszy wymiar 35 mm x 300 mm (w zależności od gatunku stali i grubości). Inne wymiary po uzgodnieniu. Powierzchnie Rodzaj powierzchni A B C powierzchnia zwykła powierzchnia lepsza powierzchnia najlepsza Powłoki GALVALUME 5) 75, 100, 150,185 g/m 2 Rodzaj obróbki powierzchni 5) W zależności od rodzaju, przekroju taśmy i rodzaju wykonania powierzchni. Dalsze ciężary powłok, jak również różne ciężary powłok na stronę po uzgodnieniu. Tolerancje O C CO S oliwiona chemicznie pasywowana chemicznie pasywowana, oliwiona dodatkowa organiczna błona ochronna Tolerancje kształtu oraz tolerancje wymiarowe według DIN EN (bardziej zawężone tolerancje według uzgodnienia).

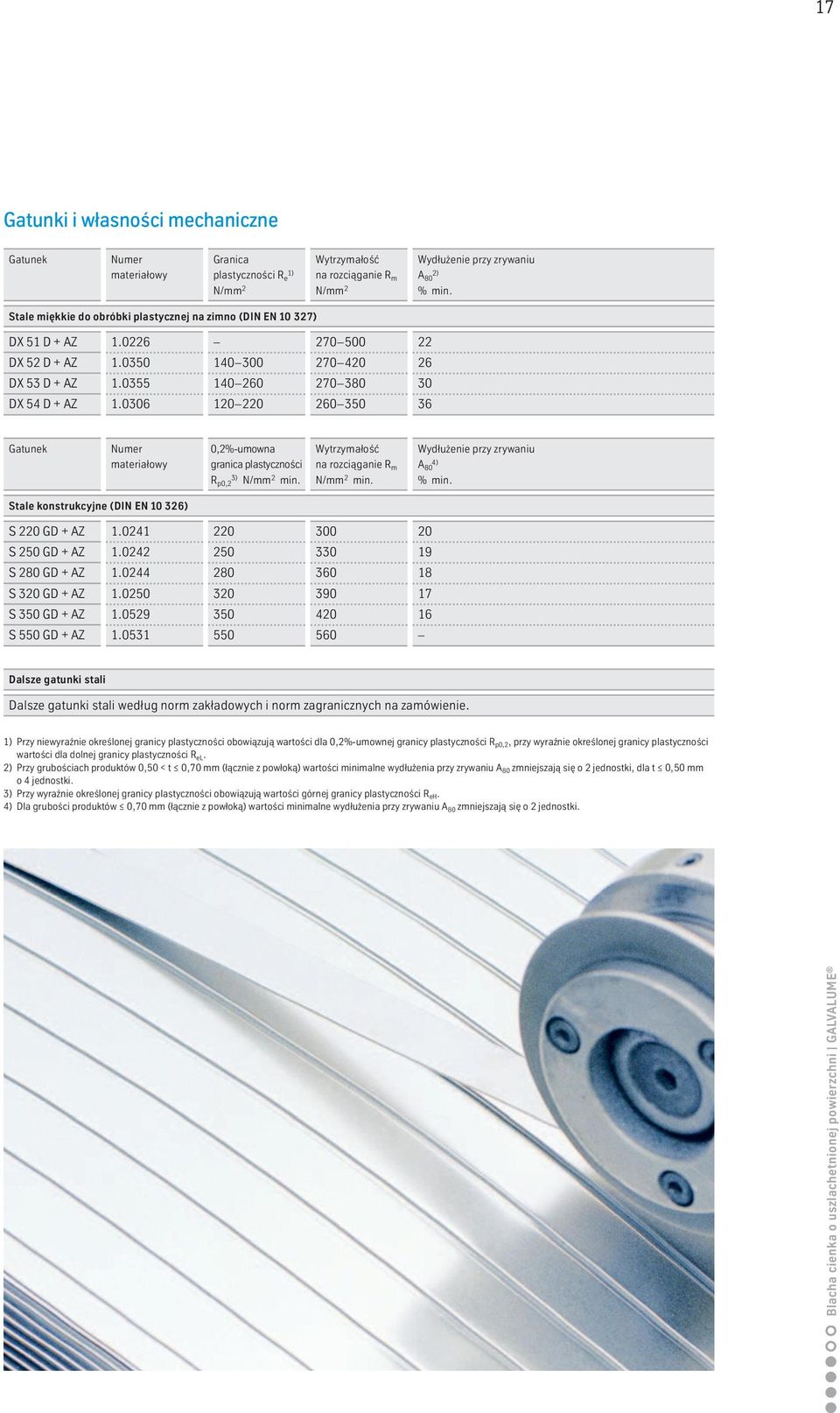

18 17 Gatunki i własności mechaniczne Granica plastyczności R e 1) zrywaniu A 80 2) % Stale miękkie do obróbki plastycznej na zimno (DIN EN ) DX 51 D + AZ DX 52 D + AZ DX 53 D + AZ DX 54 D + AZ ,2%-umowna granica plastyczności R p0,2 3) zrywaniu A 80 4) % Stale konstrukcyjne (DIN EN 10 3) S 220 GD + AZ S 250 GD + AZ S 280 GD + AZ S 320 GD + AZ S 350 GD + AZ S 550 GD + AZ Dalsze gatunki stali Dalsze gatunki stali według norm zakładowych i norm zagranicznych na zamówienie. 1) Przy niewyraźnie określonej granicy plastyczności obowiązują wartości dla 0,2%-umownej granicy plastyczności R p0,2, przy wyraźnie określonej granicy plastyczności wartości dla dolnej granicy plastyczności R el. 2) Przy grubościach produktów 0,50 < t 0,70 mm (łącznie z powłoką) wartości minimalne wydłużenia przy zrywaniu A 80 zmniejszają się o 2 jednostki, dla t 0,50 mm o 4 jednostki. 3) Przy wyraźnie określonej granicy plastyczności obowiązują wartości górnej granicy plastyczności R eh. 4) Dla grubości produktów 0,70 mm (łącznie z powłoką) wartości minimalne wydłużenia przy zrywaniu A 80 zmniejszają się o 2 jednostki. Blacha cienka o uszlachetnionej powierzchni GALVALUME

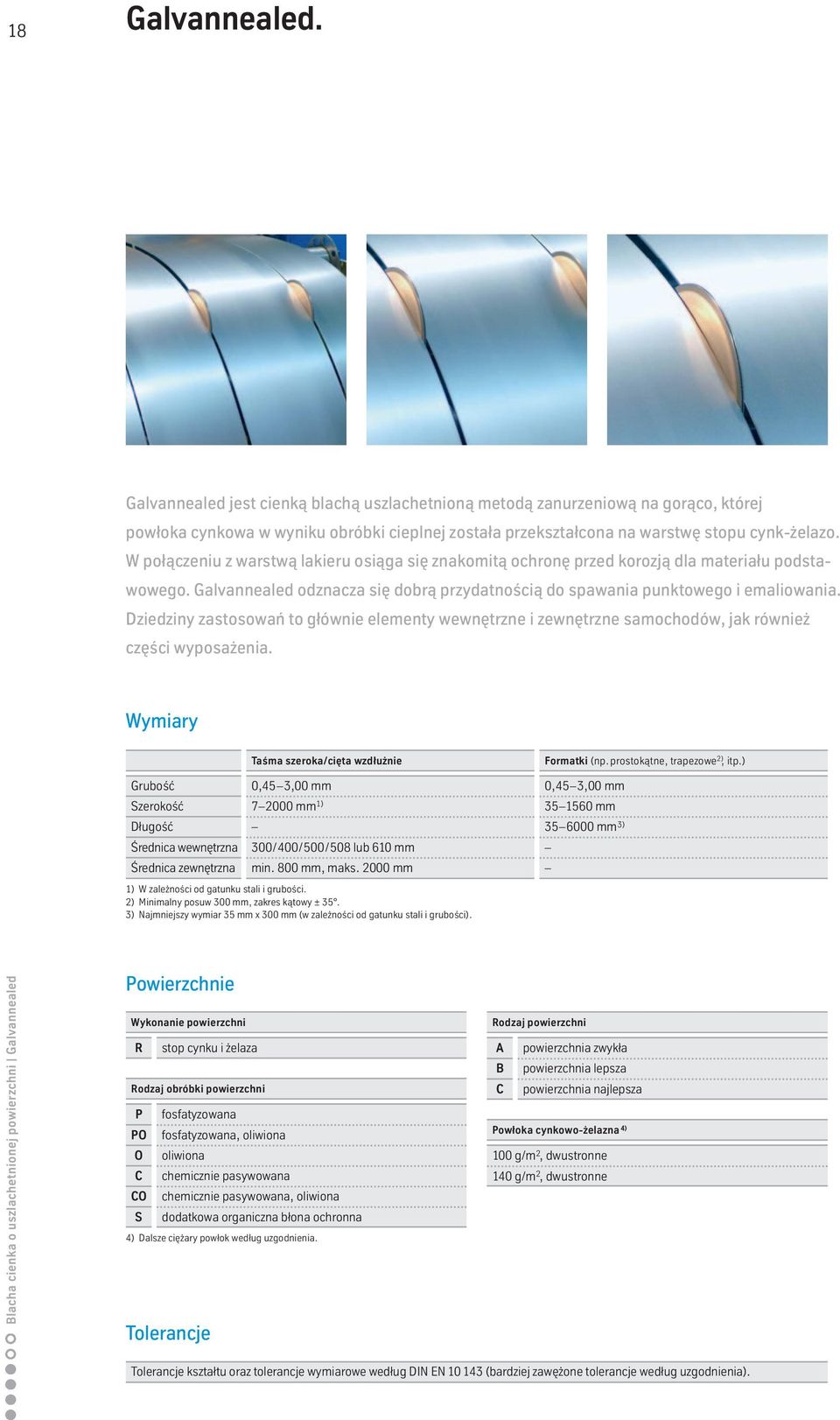

19 18 Galvannealed. Galvannealed jest cienką blachą uszlachetnioną metodą zanurzeniową na gorąco, której powłoka cynkowa w wyniku obróbki cieplnej została przekształcona na warstwę stopu cynk-żelazo. W połączeniu z warstwą lakieru osiąga się znakomitą ochronę przed korozją dla materiału podstawowego. Galvannealed odznacza się dobrą przydatnością do spawania punktowego i emaliowania. Dziedziny zastosowań to głównie elementy wewnętrzne i zewnętrzne samochodów, jak również części wyposażenia. Wymiary Grubość Szerokość Długość Średnica wewnętrzna Średnica zewnętrzna Taśma szeroka/cięta wzdłużnie 0,453,00 mm mm 1) 300/400/500/508 lub 610 mm 800 mm, maks mm 1) W zależności od gatunku stali i grubości. 2) Minimalny posuw 300 mm, zakres kątowy ± 35. 3) Najmniejszy wymiar 35 mm x 300 mm (w zależności od gatunku stali i grubości). Formatki (np.prostokątne, trapezowe 2), itp.) 0,453,00 mm mm mm 3) Blacha cienka o uszlachetnionej powierzchni Galvannealed Powierzchnie Wykonanie powierzchni R stop cynku i żelaza Rodzaj obróbki powierzchni P fosfatyzowana PO fosfatyzowana, oliwiona O oliwiona C chemicznie pasywowana CO chemicznie pasywowana, oliwiona S dodatkowa organiczna błona ochronna 4) Dalsze ciężary powłok według uzgodnienia. Tolerancje Rodzaj powierzchni A powierzchnia zwykła B powierzchnia lepsza C powierzchnia najlepsza Powłoka cynkowo-żelazna 4) 100 g/m 2, dwustronne 140 g/m 2, dwustronne Tolerancje kształtu oraz tolerancje wymiarowe według DIN EN (bardziej zawężone tolerancje według uzgodnienia).

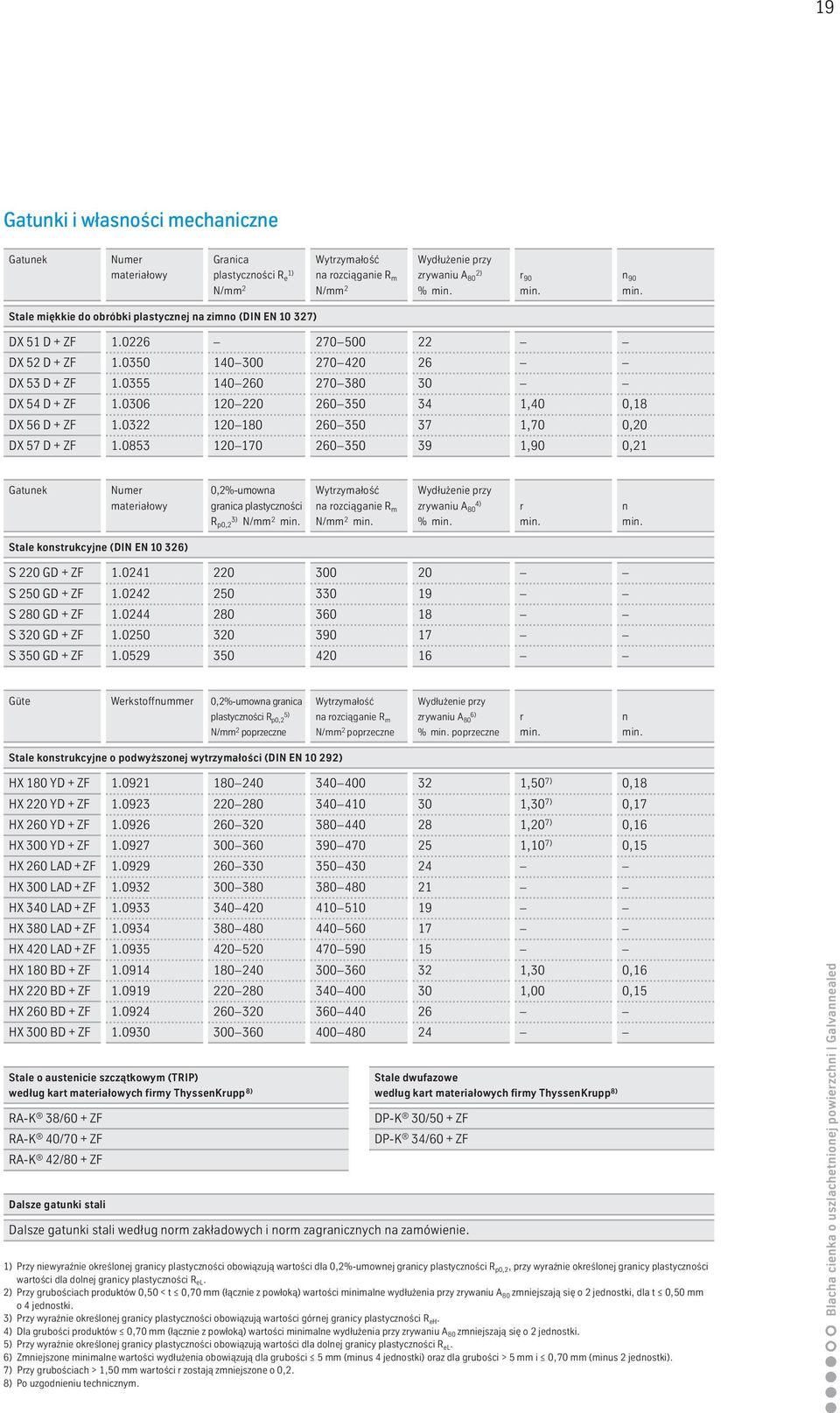

20 19 Gatunki i własności mechaniczne Granica plastyczności R e 1) zrywaniu A 80 2) % r 90 n 90 Stale miękkie do obróbki plastycznej na zimno (DIN EN ) DX 51 D + ZF DX 52 D + ZF DX 53 D + ZF DX 54 D + ZF ,40 0,18 DX 56 D + ZF ,70 0,20 DX 57 D + ZF ,90 0,21 0,2%-umowna granica plastyczności R p0,2 3) zrywaniu A 80 4) % r n Stale konstrukcyjne (DIN EN 10 3) S 220 GD + ZF S 250 GD + ZF S 280 GD + ZF S 320 GD + ZF S 350 GD + ZF Güte Werkstoffnummer 0,2%-umowna granica plastyczności R 5) p0,2 poprzeczne poprzeczne zrywaniu A 6) 80 % poprzeczne r n Stale konstrukcyjne o podwyższonej wytrzymałości (DIN EN ) HX 180 YD + ZF HX 220 YD + ZF HX 0 YD + ZF HX 300 YD + ZF HX 0 LAD + ZF HX 300 LAD + ZF HX 0 LAD + ZF HX 380 LAD + ZF HX 420 LAD + ZF HX 180 BD + ZF HX 220 BD + ZF HX 0 BD + ZF HX 300 BD + ZF Stale o austenicie szczątkowym (TRIP) według kart ch firmy ThyssenKrupp 8) RA-K 38/60 + ZF RA-K 40/70 + ZF RA-K 42/80 + ZF Dalsze gatunki stali DP-K 30/50 + ZF DP-K /60 + ZF Dalsze gatunki stali według norm zakładowych i norm zagranicznych na zamówienie. Stale dwufazowe według kart ch firmy ThyssenKrupp 8) 1) Przy niewyraźnie określonej granicy plastyczności obowiązują wartości dla 0,2%-umownej granicy plastyczności R p0,2, przy wyraźnie określonej granicy plastyczności wartości dla dolnej granicy plastyczności R el. 2) Przy grubościach produktów 0,50 < t 0,70 mm (łącznie z powłoką) wartości minimalne wydłużenia przy zrywaniu A 80 zmniejszają się o 2 jednostki, dla t 0,50 mm o 4 jednostki. 3) Przy wyraźnie określonej granicy plastyczności obowiązują wartości górnej granicy plastyczności R eh. 4) Dla grubości produktów 0,70 mm (łącznie z powłoką) wartości minimalne wydłużenia przy zrywaniu A 80 zmniejszają się o 2 jednostki. 5) Przy wyraźnie określonej granicy plastyczności obowiązują wartości dla dolnej granicy plastyczności R el. 6) Zmniejszone minimalne wartości wydłużenia obowiązują dla grubości 5 mm (minus 4 jednostki) oraz dla grubości > 5 mm i 0,70 mm (minus 2 jednostki). 7) Przy grubościach > 1,50 mm wartości r zostają zmniejszone o 0,2. 8) Po uzgodnieniu technicznym ,50 7) 1,30 7) 1,20 7) 1,10 7) 1,30 1,00 0,18 0,17 0,16 0,15 0,16 0,15 Blacha cienka o uszlachetnionej powierzchni Galvannealed

21 20 Blacha cienka ocynkowana elektrolitycznie. Ciągły proces elektrolizy umożliwia uszlachetnianie blach cienkich walcowanych na zimno. Jednostronnie lub dwustronnie naniesiona powłoka cynku chroni blachę stalową przed korozją. W połączeniu ze zwykłymi rodzajami obróbki powierzchniowej powłoka ta jest znakomitym podkładem przyczepnym dla następnych pokryć lakierniczych lub foliowych. Dziedzinami zastosowań są zewnętrzne części samochodowe oraz inne elementy o wysokich wymaganiach odnośnie do powierzchni, produkcja urządzeń gospodarstwa domowego i przemysł elektryczny jak również osłony, opakowania, obudowy automatów. Wymiary Taśma szeroka/cięta wzdłużnie Formatki (np.prostokątne, trapezowe 3), itp.) Blacha cienka o uszlachetnionej powierzchni Blacha cienka ocynkowana elektrolitycznie Grubość Szerokość Długość Średnica wewnętrzna Średnica zewnętrzna 0,254,00 mm mm 1) 300/400/500/508 lub 610 mm 2) 800 mm, maks mm 1) W zależności od gatunku stali i grubości. 2) Mniejsze średnice wewnętrzne na zamówienie. 3) Minimalny posuw 300 mm, zakres kątowy ± 35. 4) Najmniejszy wymiar 35 mm x 300 mm (w zależności od gatunku stali i grubości). Powierzchnie Rodzaj powierzchni A B powierzchnia normalna powierzchnia lepsza Rodzaj wykonania powierzchni m r matowa chropowata Powłoki cynkowe 0,403,00 mm mm mm 3) Powłoka jednakowa po obydwu stronach Rodzaj obróbki powierzchni 5) Powłoka jednostronna U nieobrobiona P fosfatyzowana PO fosfatyzowana, oliwiona O C oliwiona chemicznie pasywowana Obustronnie zróżnicowane powłoki CO chemicznie pasywowana, oliwiona 5) Dostawa według Dyrektywy UE, pasywacja bez CrVI, z dodatkową organiczną błoną ochronną. Nominalna powłoka cynku po każdej stronie 25/25 50/50 75/75 100/100 25/0 50/0 75/0 100/0 50/25 75/25 75/50 Nominalna grubość warstwy po każdej stronie w μm 2,5/2,5 5/5 7,5/7,5 10/10 2,5/0 5,0/0 7,5/0 10/0 5/2,5 7,5/2,5 7,5/5 Nominalny ciężar powierzchniowy na każdej stronie g/m 2 18/18 36/36 54/54 72/72 18 /0 36/0 54/0 72/0 36/18 54/18 54/36 Tolerancje Tolerancje kształtu oraz tolerancje wymiarowe według DIN EN (bardziej zawężone tolerancje według uzgodnień).

22 21 Gatunki i własności mechaniczne Granica plastyczności R e 1) zrywaniu A 80 2) % r 90 n 90 Stale miękkie niestopowe do obróbki plastycznej na zimno (DIN EN ) DC 01 + ZE DC 03 + ZE DC 04 + ZE DC 05 + ZE DC 06 + ZE ,30 1,60 1,90 1,80 0,16 0,19 0,20 0,2%-umowna granica plastyczności R p0,2 3) zrywaniu A 80 4) % r n Stale IF o podwyższonej wytrzymałości (DIN EN 10 8) HC 180 Y + ZE HC 220 Y + ZE HC 0 Y + ZE ,70 1,60 1,40 0,19 0,18 0,17 Stale o podwyższonej wytrzymałości i podwyższonej granicy plastyczności do obróbki plastycznej na zimno (DIN EN 10 8) HC 0 LA + ZE HC 300 LA + ZE HC 0 LA + ZE HC 380 LA + ZE HC 420 LA + ZE Stale stopowe z dodatkiem fosforu o podwyższonej granicy plastyczności do obróbki plastycznej na zimno (DIN EN 10 8) HC 180 P + ZE HC 220 P + ZE HC 0 P + ZE HC 300 P + ZE HC 220 I + ZE HC 0 I + ZE HC 300 I + ZE HC 180 B + ZE HC 220 B + ZE HC 0 B + ZE HC 300 B + ZE Stale izotropowe (DIN EN 10 8) Stale wtórnie utwardzane w wyniku oddziaływania ciepła (tzw. stale bake-hardening DIN EN 10 8) Stale o austenicie szczątkowym (TRIP) według karty materiałowej firmy ThyssenKrupp 5) RA-K 38/60 + ZE RA-K 40/70 + ZE RA-K 42/80 + ZE Dalsze gatunki stali DP-K 30/50 + ZE DP-K /60 + ZE Dalsze gatunki stali według norm zakładowych i norm zagranicznych na zamówienie. 1,60 1,30 1,60 1,50 Stale dwufazowe według karty materiałowej firmy ThyssenKrupp 5) 1) Dla niewyraźnie określonej granicy plastyczności obowiązują wartości dla 0,2%-umownej granicy plastyczności R p0,2, dla wyraźnie określonej granicy plastyczności wartość dla dolnej granicy plastyczności R el. Przy grubościach 0,70 mm, jednakże > 0,50 mm, dla granicy plastyczności dopuszczalne są wartości maksymalne wyższe o 20. Przy grubościach 0,50 mm dla granicy plastyczności dopuszczalne są wartości maksymalne większe o 40. 2) Przy grubościach 0,70 mm, jednakże > 0,50 mm, dla wydłużenia przy zrywaniu dopuszczalne są wartości minimalne niższe o 2 jednostki. Przy grubościach 0,5 mm dla wydłużenia przy zrywaniu dopuszczalne są wartości minimalne mniejsze o 4 jednostki. 3) W razie gdy występuje wyraźna granica plastyczności, obowiązują wartości dla dolnej granicy plastyczności R el. 4) Przy grubościach 0,70 mm, jednakże > 0,50 mm, dla wydłużenia przy zrywaniu dopuszczalne są wartości minimalne niższe o 2 jednostki. 5) Po uzgodnieniu technicznym. 0,17 0,16 0,18 0,17 0,16 0,17 0,16 Blacha cienka o uszlachetnionej powierzchni Blacha cienka ocynkowana elektrolitycznie

23 22 NEURALYT. NEURALYT został opracowany specjalnie dla potrzeb ochrony przeciwkorozyjnej i łatwości produkcji w przemyśle samochodowym dla części zewnętrznych: z jednostronną lub dwustronna powłoką elektrolityczną z cynku i niklu. Dzięki prawie dwukrotnie wyższej twardości warstwy NEURALYT w stosunku do blachy cienkiej ocynkowanej, unika się ścierania kształtek i nanoszenia na narzędziach podczas obróbki plastycznej. Mimo wysokiego stopnia twardości powłoka daje się dobrze obrabiać plastycznie i nadaje się do wszystkich metod techniki łączenia. Dalsza zaleta to lepsza spawalność. Wymiary Grubość Szerokość Długość Średnica wewnętrzna Średnica zewnętrzna Taśma szeroka/cięta wzdłużnie 0,503,00 mm mm 1) 300/400/500/508 lub 610 mm 800 mm, maks.1900 mm 1) W zależności od gatunku stali i grubości. 2) Minimalny posuw 300 mm, zakres kątowy ± 35. 3) Najmniejszy wymiar 35 mm x 300 mm (w zależności od gatunku stali i grubości). Formatki (np.prostokątne, trapezowe 2), itp.) 0,453,00 mm mm mm 3) Blacha cienka o uszlachetnionej powierzchni NEURALYT Powierzchnie Ciężary powłok jedno-lub dwustronne (na stronę) Tolerancje 15 g/m 2 = 2 μm (na zamówienie) > g/m 2 = > 2 3 μm > g/m 2 = > 3 4 μm > g/m 2 = > 4 5 μm > g/m 2 = > 5 6 μm > g/m 2 = > 6 7 μm Rodzaj powierzchni Rodzaje obróbki powierzchni O oliwiona Tolerancje kształtu oraz tolerancje wymiarowe według DIN EN (bardziej zawężone tolerancje według uzgodnień). A B powierzchnia normalna powierzchnia lepsza

24 23 Gatunki i własności mechaniczne Granica plastyczności R e 1) zrywaniu A 80 2) % r 90 n 90 Stale miękkie do obróbki plastycznej na zimno (DIN EN ) DC 01 + ZN DC 03 + ZN DC 04 + ZN DC 05 + ZN DC 06 + ZN ,20 1,40 1,60 1,60 0,16 0,18 0,19 0,2%-umowna granica plastyczności R p0,2 3) zrywaniu A 80 4) % r n Stale o podwyższonej wytrzymałości do obróbki plastycznej na zimno (DIN EN 10 8) HC 0 LA + ZN HC 300 LA + ZN HC 0 LA + ZN HC 380 LA + ZN HC 420 LA + ZN Stale z dodatkowym utwardzaniem za pomocą obróbki cieplnej (stale bake-hardening DIN EN 10 8) HC 180 B + ZN HC 220 B + ZN HC 0 B + ZN HC 300 B + ZN ,60 1,50 0,17 0,16 Stale o austenicie szczątkowym (TRIP) według karty materiałowej firmy ThyssenKrupp 5) RA-K 38/60 + ZN RA-K 40/70 + ZN RA-K 42/80 + ZN Stale dwufazowe według karty materiałowej firmy ThyssenKrupp 5) DP-K 30/50 + ZN DP-K /60 + ZN Dalsze gatunki stali Dalsze gatunki stali według norm zakładowych i norm zagranicznych na zamówienie. 1) Przy niewyraźnie określonej granicy plastyczności obowiązują wartości dla 0,2%-umownej granicy plastyczności R p0,2. Przy wyraźnie określonej granicy plastyczności obowiązują wartości dla dolnej granicy plastyczności R el. 2) Przy grubościach 0,70 mm, jednakże > 0,50 mm, dla wydłużenia przy zrywaniu dopuszczalne są wartości minimalne mniejsze o 2 jednostki. Przy grubościach 0,5 mm dla wydłużenia przy zrywaniu dopuszczalne są wartości minimalne mniejsze o 4 jednostki. 3) Przy występowaniu wyraźnej granicy plastyczności, obowiązują wartości dla dolnej granicy plastyczności R el. 4) Przy grubościach 0,70 mm, jednakże 0,50 mm dla wydłużenia przy zrywaniu dopuszczalne są wartości minimalne mniejsze o 2 jednostki. 5) Po uzgodnieniu technicznym. Blacha cienka o uszlachetnionej powierzchni NEURALYT

25 24 Blacha cienka aluminiowana ogniowo. Blacha cienka aluminiowana ogniowo łączy w sobie doskonałą odporność na korozję oraz odporność termiczną. Dalszą zaletą jest połączenie optycznego wyglądu aluminium z wytrzymałością stali. W wielu obszarach zastosowań osiągnięta została znaczna poprawa ochrony przeciwkorozyjnej: w przemyśle samochodowym do produkcji układów wydechowych i zbiorników na benzynę, w budownictwie przy izolacji rur, urządzeniach odpylających bądź kanałach z gorącym powietrzem, przy budowie pieców i elektrowni, budowie aparatury lub przy produkcji sprzętu gospodarstwa domowego. Wymiary Taśma szeroka/cięta wzdłużnie Formatki (np.prostokątne, trapezowe 3), itp.) Blacha cienka o uszlachetnionej powierzchni Blacha cienka aluminiowana ogniowo Grubość Szerokość Długość Średnica wewnętrzna Średnica zewnętrzna 0,403,00 mm mm 1) 300/400/500/508 lub 610 mm 2) 800 mm, maks.1900 mm 1) W zależności od gatunku stali i grubości. 2) Mniejsze średnice wewnętrzne na zamówienie. 3) Minimalny posuw 300 mm, zakres kątowy ± 35. 4) Najmniejszy wymiar 35 mm x 300 mm (w zależności od gatunku stali i grubości). Powierzchnie Rodzaj powierzchni A B C powierzchnia zwykła powierzchnia lepsza powierzchnia najlepsza Powłoki aluminiowe 5) 60, 80,100, 120, 150 g/m 2 0,403,00 mm mm mm 4) Rodzaj obróbki powierzchni 5) W zależności od gatunku, przekroju taśmy i rodzaju wykonania powierzchni. Dalsze ciężary powłok według uzgodnienia. Tolerancje O C CO S oliwiona chemicznie pasywowana chemicznie pasywowana, oliwiona dodatkowa organiczna błona ochronna Tolerancje kształtu oraz tolerancje wymiarowe według DIN EN (bardziej zawężone tolerancje według uzgodnienia).

26 25 Gatunki i własności mechaniczne Granica plastyczności R e 2) zrywaniu A 80 3) % r n Stale miękkie do obróbki plastycznej na zimno (DIN EN ) 1) DX 51 D + AS DX 52 D + AS DX 53 D + AS DX 54 D + AS DX 55 D + AS DX 56 D + AS DX 57 D + AS ,40 1,70 1,90 0,18 0,20 0,21 0,2%-umowna granica plastyczności R p0,2 4) zrywaniu A 80 5) % r n Stale konstrukcyjne (DIN EN 10 3) S 250 GD + AS S 280 GD + AS S 320 GD + AS S 350 GD + AS Dalsze gatunki stali Dalsze gatunki stali według norm zakładowych i norm zagranicznych na zamówienie. 1) Maksymalna temperatura pracy sięga 700 C, a dla specjalnej jakości DX 55 około 800 C. 2) Przy niewyraźnie określonej granicy plastyczności obowiązują wartości dla 0,2%-umownej granicy plastyczności R p0,2, przy wyraźnie określonej granicy plastyczności wartości dla dolnej granicy plastyczności R el. 3) Przy grubościach produktów 0,50 < t 0,70 mm (łącznie z powłoką) wartości minimalne wydłużenia przy zrywaniu A 80 zmniejszają się o 2 jednostki, dla t 0,50 mm o 4 jednostki. 4) Przy wyraźnie określonej granicy plastyczności obowiązują wartości górnej granicy plastyczności R eh. 5) Dla grubości produktów 0,70 mm (łącznie z powłoką) wartości minimalne wydłużenia przy zrywaniu A 80 zmniejszają się o 2 jednostki. Blacha cienka o uszlachetnionej powierzchni Blacha cienka aluminiowana ogniowo

27 BONDAL. BONDAL jest kompozytem tłumiącym drgania z budową przekrojową warstwy z lepko elastycznego tworzywa sztucznego pomiędzy dwiema blachami stalowymi. BONDAL odznacza się wysoką zdolnością tłumienia dźwięków ch i dobrym tłumieniem dźwięków powietrznych i można go stosować w szczególności tam, gdzie elementy konstrukcyjne z blachy stalowej pobudzane są do drgań i materiałowe fale akustyczne przenoszone są w obrębie konstrukcji. Możliwości zastosowania BONDAL to przykładowo w dziedzinie izolacji technicznej (budowa elektrowni), w budownictwie okrętowym, przy wytwarzaniu kontenerów na szkło i w przemyśle samochodowym. Wymiary Grubość Szerokość Długość Średnica wewnętrzna Średnica zewnętrzna Taśma szeroka 1) 1,052,55 mm mm 508 lub 610 mm maks mm 1) Na zamówienie. 2) Minimalny posuw 300 mm, zakres kątowy ± 35. 3) Według uzgodnienia do 1,50 mm (= blacha stalowa dwuwarstwowa). 4) W zależności od gatunku stali i grubości. Formatki (np.prostokątne, trapezowe 2), itp.) 0,501,25 mm 3) (grubość blachy pojedynczej) mm mm 4) Blacha cienka o uszlachetnionej powierzchni BONDAL Gatunki blachy cienkiej Blacha cienka walcowana na zimno Blacha cienka cynkowana ogniowo Blacha cienka ocynkowana elektrolitycznie GALFAN oraz GALVALUME Blacha cienka aluminiowana ogniowo

28 PLADUR. 27 Dla barwnych powierzchni blach stalowych nadaje się PLADUR, materiał wielowarstwowy jest to rozwiązanie polegające na połączeniu metalicznego materiału jako podłoża i organicznej powłoki. Zastosowane powłoki składają się ze specjalnie opracowanych materiałów, które łączą w sobie wysoką odporność na korozję z dekoracyjnym wyglądem i wykazują równocześnie doskonałą podatność do obróbki plastycznej. Możliwości zastosowań to na przykład budownictwo i produkcja sprzętu gospodarstwa domowego. Wymiary Taśma szeroka/cięta wzdłużnie Formatki (np.prostokątne, trapezowe 3), itp.) Grubość materiału podłoża 0,333,00 mm Szerokość mm 1) Długość Średnica wewnętrzna 508 lub 610 mm Średnica zewnętrzna maks mm 2) 1) W zależności od gatunku stali i grubości. 2) Małe kręgi znajdują się również w programie dostawy. 0,453,00 mm mm mm 4) (tylko z folią ochronną) 3) Minimalny posuw 300 mm, zakres kątowy ± 35. 4) Najmniejszy wymiar 35 mm x 300 mm (w zależności od gatunku stali i grubości). Powierzchnie Powłoki Lakier: poliester, poliuretan, polifluorek winylidenu itd. W różnych barwach i stopniach połysku polichlorek winylu plastizol, wytłoczony i niewytłoczony, powłoki jednostronne lub dwustronne. Tworzywo sztuczne/folie: folie jednolite o różnych barwach i wzorach, lakier ochronny na stronie spodniej. Rodzaj obróbki powierzchniowej: zdejmowana folia ochronna. Rodzaje blachy cienkiej Materiały podłoża 5) Blacha cienka ocynkowana ogniowo (DIN EN 10 3 oraz DIN EN ): powłoka cynku 100, 200 oraz 275 g/m 2, dwustronna Blacha cienka metalizowana na gorąco GALVALUME (DIN EN 10 3 oraz DIN EN ): powłoka GALVALUME 75, 100, 150 oraz 185 g/m 2, dwustronna Blacha cienka aluminiowana ogniowo (DIN EN 10 3 oraz DIN EN ): powłoka aluminiowa 50, 60, 80, 100, 120 oraz 150 g/m 2, dwustronna Blacha cienka ocynkowana elektrolitycznie (DIN EN oraz DIN 1623, Część 2): powłoka cynku 2,5 μm = 18 g/m 2 na stronę Blacha cienka walcowana na zimno (DIN EN ) GALFAN 5) Dalsze do uzgodnienia. Blacha cienka o uszlachetnionej powierzchni PLADUR Tolerancje Tolerancje kształtu oraz tolerancje wymiarowe według DIN EN

29 28 Pokrycia cienkowarstwowe. Pokrycie cienkowarstwowe to zgrzewalny pigmentowany system, który w procesie coil-coating nanoszony jest jedno- lub obustronnie na blachę cienką walcowaną na zimno lub uszlachetnioną powierzchniowo. Zastosowane organiczne powłoki cienkowarstwowe pozwalają na uzyskanie produktu o zupełnie nowatorskich właściwościach. Katodowe działanie ochronne warstwy cynkowej łączy się z działaniem barierowym, wytrzymałością na ścieranie, elastycznością oraz znanymi właściwościami ślizgowymi powłoki organicznej. Klasyczne zastosowania powłok cienkowarstwowych to przykładowo znowu przemysł samochodowy w zakresie elementów zewnętrznych. Wymiary 1) Blacha cienka o uszlachetnionej powierzchni Pokrycia cienkowarstwowe Grubość materiału podłoża 0,403,00 mm Szerokość mm 2) Długość Średnica wewnętrzna 508 lub 610 mm Średnica zewnętrzna maks mm 1) Dalsze wymiary po uzgodnieniu. 2) W zależności od gatunku stali i grubości rdzenia stalowego. 3) Minimalny posuw 300 mm, zakres kątowy ± 35. Powierzchnie Rodzaj powierzchni 4) Dalsze do uzgodnienia. Taśma szeroka/cięta wzdłużnie Dostarczane dla wszystkich wykonań powierzchni. Rodzaje blachy cienkiej 4) Blacha cienka walcowana na zimno Blacha cienka ocynkowana ogniowo Galvannealed Blacha cienka ocynkowana elektrolitycznie Formatki (np.prostokątne, trapezowe 3), itp.) 0,403,00 mm mm 2) mm Rodzaj obróbki powierzchni O oliwiona Tolerancje Tolerancje kształtu oraz tolerancje wymiarowe według DIN EN i DIN EN

30 Taśma biała (cynowana) oraz blacha biała (cynowana). 29 Przeważająca część wytworzonej blachy białej znajduje zastosowanie w przemyśle spożywczym do produkcji konserw i puszek na napoje. Wymiary (zdeklasowane gatunki) Taśma szeroka/cięta wzdłużnie Grubość 0,150,50 mm Szerokość 7300 mm Długość Średnica wewnętrzna 200/300/400/500 mm 1) Średnica zewnętrzna maks mm Ciężary kręgów kg 1) Mniejsze średnice wewnętrzne na zamówienie. Formatki 0,201,00 mm 530/533 mm 760/765 mm Gatunki Twardość (HR30T/ ) Granica plastyczności R e Blacha biała (według DIN EN ) TS 230 TS 245 TS 0 TS 275 TS 290 TS 550 TH 415 TH 435 TH 550 TH 620 maks / Program dostawy blachy białej 230 ± ± 50 0 ± ± ± ± ± ± ± ± ± 50 0 ± ± ± ± ± ± ± ± ± Blacha biała ocynowana elektrolitycznie, 2-gi gatunek (seconds) w arkuszach; grubości: 0,150,50 mm 2. Blacha biała ocynowana elektrolitycznie, odpadowa, sortowana według formatu, grubości, powłoki cyny i twardości konwencjonalna (SR); grubości: 0,160,50 mm 3. Blacha biała ocynowana elektrolitycznie, odpadowa, sortowana według formatu, grubości, powłoki cyny i twardości podwójnie zredukowana (DR); grubości: 0,130,21 mm 4. Taśma biała ocynowana elektrolitycznie, obustronnie błyszcząca/wykończenie stone /srebrne; grubości: 0,150,50 mm 5. Taśma biała ocynowana elektrolitycznie, lakierowana jednostronnie lub dwustronnie (złota, przeźroczysta); grubości: 0,150,50 mm 6. Blacha najcieńsza specjalnie chromowana elektrolitycznie (stal bezcynowa/tfs), odpadowa, sortowana według formatu, grubości i twardości konwencjonalna, podwójnie zredukowana; grubości: 0,140,50 mm 7. Blachy 2a bardzo cienkie walcowane na zimno (taśmy cięte wzdłużnie-resztkowe), nie natłuszczone; grubości: 0,150,50 mm 8. Blacha biała ocynowana elektrolitycznie w arkuszach, 1.gatunek, powłoka cyny14,0/14,0 TS 275, błyszcząca powierzchnia, zapakowana w skrzynie drewniane; grubości: 0,201,00 mm; formaty: 533 mm x 765 mm oraz 530 mm x 760 mm; ciężar paczek: ok kg Taśma biała (cynowana) oraz blacha biała (cynowana)
