2 Misja Acero Frame Sp. z o.o. powstała z myślą stworzenia unikalnego systemowego rozwiązania rynkowego, będącego narzędziem pokazującym pełne możliwości wykorzystania lekkich konstrukcji stalowych w budownictwie jednorodzinnym i przemysłowym ze szczególnym uwzględnieniem obszaru technologii energooszczędnych.

3 Cel Acero Frame Sp. z o.o. - naszym celem jest osiągnięcie pozycji lidera w kształtowaniu jakości na rynku produkcji i montażu lekkich konstrukcji stalowych.

4 Partnerzy Działamy kompleksowo. Oferujemy pełen zakres usług, od projektu przez realizację budowy po wykończenie obiektu pod klucz. Wykonawstwo prowadzone jest w ramach konsorcjum. Pracujemy z najlepszymi w branżach.

5 Zasięg działania Siedziba w Warszawie Zakres działalności Polska i Europa

6 Zalety Przedstawiamy Technologię Lekkiej Konstrukcji Stalowej, która nie tylko zmienia tradycyjny pogląd na budowę, ale przede wszystkim zastępuje tradycyjne budowle z cegły, betonu i drewna.

7 Zalety Technologia opiera się na nowoczesnym sposobie budownictwa konstrukcyjnego i zyskuje na coraz większej popularności.

8 Zalety Lekka Konstrukcja Stalowa to: Krótki czas realizacji budowy, co przekłada się na obniżenie kosztów wynajem pracowników, serwisy budowlane, ochrona, wynajem lokali, szybsza możliwość zamieszkania czy rozpoczęcia działań biznesowych.

9 Zalety Lekka Konstrukcja Stalowa to: Możliwość realizacji budowy o każdej porze roku, nawet w trudnych warunkach pogodowych.

10 Zalety Lekka Konstrukcja Stalowa to: Szybki i czysty montaż konstrukcji, zredukowanie procesów mokrych, możliwość prefabrykacji ograniczenie ilości dostaw na budowę.

11 Zalety Lekka Konstrukcja Stalowa to: Mnogość wariantów wykończenia zewnętrznego i wewnętrznego.

12 Zalety Lekka Konstrukcja Stalowa to: Wykorzystanie ekologicznych materiałów, konstrukcje LKS mogą być wykorzystane powtórnie.

13 Zalety Lekka Konstrukcja Stalowa to: Wysoka efektywność cieplna budynku, gdyż nasze przegrody cechują bardzo dobre parametry termiczne. Współczynnik przenikania ciepła U= 0,14-0,16 W/m 2 K

14 Zalety Lekka Konstrukcja Stalowa to: Precyzja i dokładność wykonania prefabrykacja elementów

15 Zalety Lekka Konstrukcja Stalowa to: Możliwość uzyskania dodatkowej powierzchni użytkowej, grubość ścian zewnętrznych to około 30 cm przy zachowaniu doskonałej izolacyjności termicznej.

16 Zalety Lekka Konstrukcja Stalowa to: Wszystkie powyższe zalety prowadzą do zasadniczej korzyści: obniżenie kosztów budowy, w porównaniu do tradycyjnych technologii budowy.

17 Porównanie Budowa z cegły Większa ilość materiałów i narzędzi. Wyższe koszty transportu. Zamawianie zaprawy, terminy dostaw Większa ilość pracowników. Praca zależna od warunków atmosferycznych. Długotrwały, żmudny proces budowy. Słabsze współczynniki przenikania ciepła.

18 Porównanie Budowa z betonu Duży ciężar budowli. Zależność od dostaw betonu, terminy. Praca zależna do warunków atmosferycznych Budowa to skomplikowany, długi proces. Konieczność zaangażowania wysoko zaawansowanych specjalistów i ciężki sprzęt budowlany.

19 Porównanie Budowa z drewna Konieczność impregnacji preparatami chemicznymi, przeciwko grzybom i insektom. Problem z izolacją przeciw wilgociową. Wysoka cena drewna w dobrym gatunku. Szkoda lasów. Łatwopalność, a po pożodze nie zostaje nic. Stal pozostaje do odzysku. Większy przekrój i ciężar elementów konstrukcji.

20 Charakterystyka Wybudowane w technologii Lekkiej Konstrukcji Stalowej budynki są synonimem prostego, czystego i szybkiego w wykonaniu układu konstrukcyjnego. Lekkość, duża wytrzymałość i sztywność. Daleko posunięta prefabrykacja elementów. Możliwość zastosowania stali o wysokiej granicy plastyczności. Profile zimnogięte w pełni zasługują na miano materiału nowoczesnego i ekonomicznego.

21 Charakterystyka Kształtowniki te mimo niewielkiego przekroju i stosunkowo małego ciężaru są wystarczająco sztywne i wytrzymałe, a przy tym lekkie. W porównaniu do konstrukcji ze stali gorącowalcowanej są to ultralekkie konstrukcje stalowe.

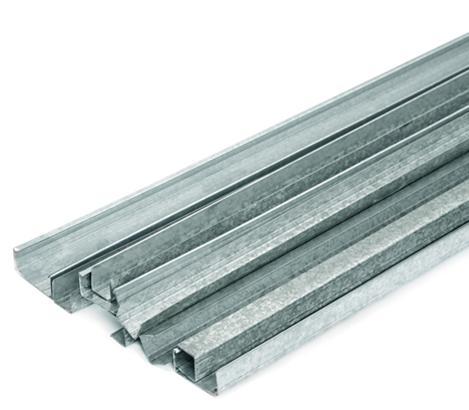

22 Materiał Lekka Konstrukcja Stalowa składa się z profili stalowych, tzw. kształtowników zimno-giętych i ocynkowanych o grubościach od 0,5 mm do 3 mm. Typowe wykorzystanie profili najczęściej obejmuje konstrukcję ścian osłonowych i działowych, konstrukcję belek stropowych i okapowych, rygli ścian czy też płatwi dachowych.

23 Materiał Duże zróżnicowanie parametrów wytrzymałościowych kształtowników pozwala na optymalne dobranie ilości potrzebnego materiału.

24 Materiał Do produkcji kształtowników stosuje się taśmę stalową ocynkowaną o grubości od 1,50 mm do 3,00 mm, w gatunku S280GD, S350GD, wg normy PN-EN

25 Materiał Powłoka cynkowa na blachach do produkcji profili odpowiada klasie Z275 [g/m2] (sumaryczna grubość powłoki) wg PN-EN 10326:2006.

26 Szkielet Kompletny szkielet stalowy składa się z elementów prefabrykowanych. Prefabrykowane elementy ścian, stropów i dachu łączone są przy użyciu wkrętów samowiercących na miejscu budowy.

27 Szkielet - elastyczność Standardowe elementy pozwalają na opracowanie i stworzenie nieskończonej liczby nowych kombinacji. Przebudowa lub rozbudowa konstrukcji jest szybka i prosta. System Acero Frame można z powodzeniem porównać do klocków Lego.

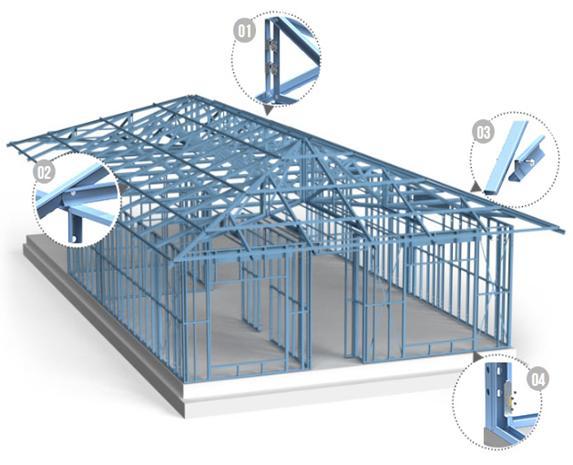

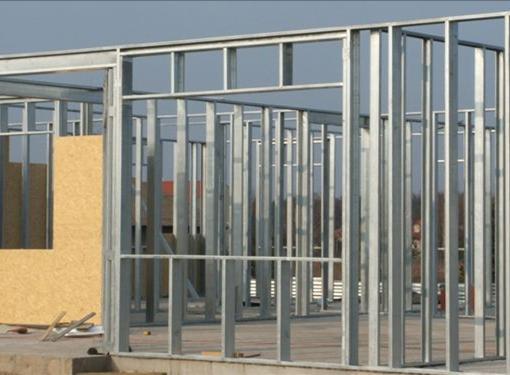

28 Montaż szkieletu Każda stalowa płatew, słup lub arkusz blachy zostają połączone w odpowiednich, wyraźnie oznaczonych punktach węzłowych.

29 Montaż szkieletu Ekipa budowlana Acero Frame Do wzniesienia budynku wystarczy dwóch montażystów i lekka ciężarówka wyposażona w dźwig, nawet w przypadku większych konstrukcji. Nasi montażyści to profesjonaliści, posiadają wszystkie niezbędne certyfikaty i uprawnienia.

30 Montaż szkieletu Postawienie konstrukcji domu ok m kw. przez 4-5 wykwalifikowanych pracowników zajmuje ok. 2-3 dni

31 Montaż szkieletu Schemat montażu Obejrzyj film online na naszym kanale na YouTube kliknij tutaj

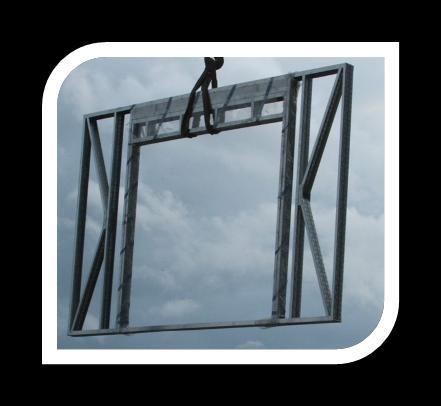

32 Montaż szkieletu Technologia stalowego szkieletu nie wymaga tymczasowych stężeń montażowych. Usztywniona jest tarczowo za pomocą płyt OSB lub płyt wiórowo-cementowych oraz wewnętrznych stężeń systemowych.

33 Montaż szkieletu Dzięki temu od razu po ustawieniu i zakotwieniu paneli ścian oraz zainstalowaniu poszycia można przystąpić do montażu dźwigarów dachowych lub stropu międzykondygnacyjnego w przypadku obiektów piętrowych.

34 Oprogramowanie Vertex BD Oprogramowanie BIM: Płynne przejście i łatwa koordynacja pomiędzy każdym etapem projektu Automatyzacja procesu projektowego: zestawienia materiałowe rysunki warsztatowe Architektura Konstrukcja Produkcja

35 Oprogramowanie Vertex BD Projekt architektoniczny - render Projekt konstrukcyjny Rysunki + zestawienia materiałowe

36 Wizualizacja Budynki wielokondygnacyjne Obejrzyj film online na naszym kanale na YouTube kliknij tutaj

37 Wizualizacja Budynki jednorodzinne Obejrzyj film online na naszym kanale na YouTube kliknij tutaj

38 Wizualizacja Budynki przemysłowe - HALE Obejrzyj film online na naszym kanale na YouTube kliknij tutaj

39 Wizualizacja Projektowanie konstrukcji stalowej Obejrzyj film online na naszym kanale na YouTube kliknij tutaj

40 Zalety Korzyści płynące z zastosowania technologii lekkiej konstrukcji stalowej: trwalsze i lżejsze, zabezpieczenie antykorozyjne, gwarancja jakości, elastyczność oraz swoboda wyboru, szybki montaż.

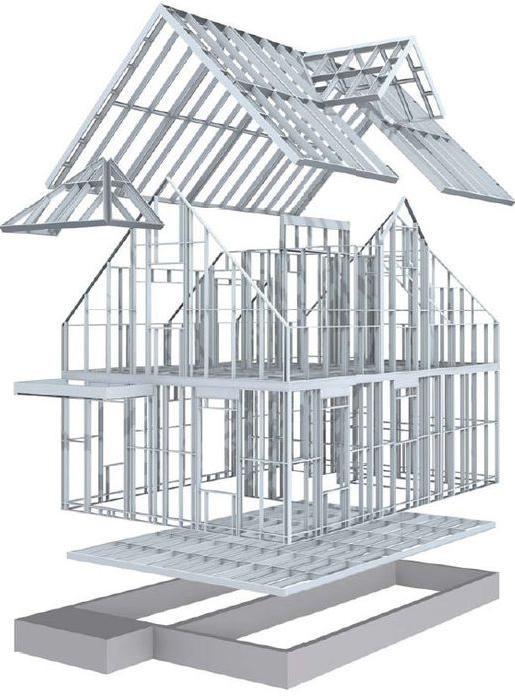

41 Detale konstrukcji Płyta fundamentowa Ściany zewnętrzne Ściany wewnętrzne Strop Dach

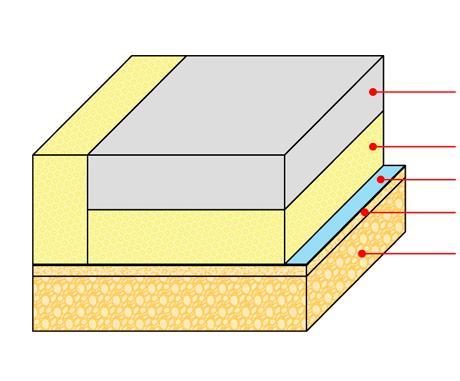

42 Detale konstrukcji - PŁYTA PŁYTA FUNDAMENTOWA PŁYTA FUNDAMENTOWA C25/30 KSZTAŁTOWNIKI SYSTEMU IZODOM FOLIA PE PIASEK DROBNY KRUSZYWO ŁAMANE-min. 250mm 250mm 50mm 500mm

43 Detale konstrukcji - ŚCIANY Ściany w konstrukcji szkieletowej wykonane są z kształtowników typu C w rozstawie co 60 cm, zwieńczone od góry i od dołu profilem typu U. Profile typu U stanowią podstawę i zamknięcie ściany.

44 Detale konstrukcji - ŚCIANY Montowany fabrycznie panel ścienny uwzględnia otwory okienne i drzwiowe jak również zawiera specjalną konstrukcję nadproży.

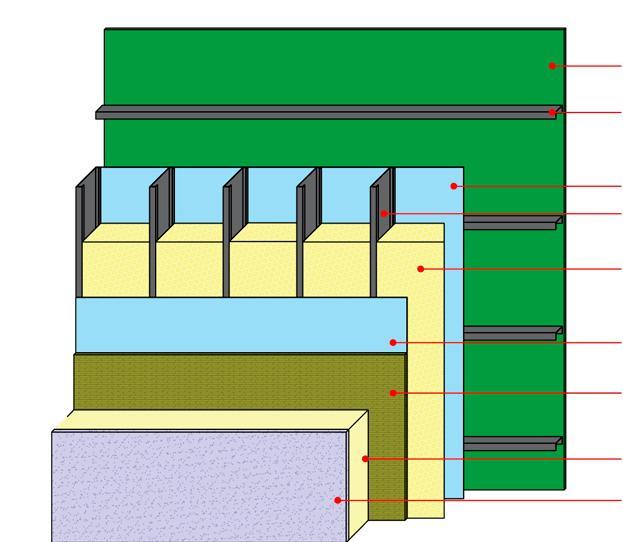

45 Detale konstrukcji - ŚCIANY ŚCIANA ZEWNĘTRZNA - warstwy PŁYTA G-K PROFIL UJ50 PAROIZOLACJA PROFIL NOŚNY C150/120 WEŁNA (PIANKA PIR/PUR) WIATROIZOLACJA PŁYTA OSB WEŁNA /STYROPIAN TYNK 12,5mm 50mm 150/120mm 150/120mm 15mm 150mm

46 Detale konstrukcji - ŚCIANY ŚCIANA WEWNĘTRZNA - warstwy PŁYTA G-K PROFIL NOŚNY C100/120 12,5mm 100/120mm PŁYWEŁNA (PIANKA PIR/PUR) 100/120mm PŁYTA G-K 12,5mm

47 Detale konstrukcji - STROP Do konstrukcji stropów używa się profili typu C oraz U w różnych konfiguracjach. Typowa belka stropowa wykonywana jest z dwóch profili typu C, które połączone są ze sobą krzyżulcami.

48 Detale konstrukcji - STROP PROFIL C 200,0mm WEŁNA (PIANKA PIR/PUR) 150,0mm PŁYTA G-K 12,5mm PROFIL S25/ UJ50 25,0mm/ 50mm FOLIA PAROIZOLACYJNA PŁYTA OSB 22,0mm SZLICHTA 50,0mm

49 Detale konstrukcji - STROP Maksymalna rozpiętość przęsła stropu w budynkach mieszkalnych dla obciążenia użytkowego 1,5 kn/m2 (budynki mieszkalne) może wynosić 6,5 m. Przy większych rozpiętościach wykonuje się dźwigary stropowe.

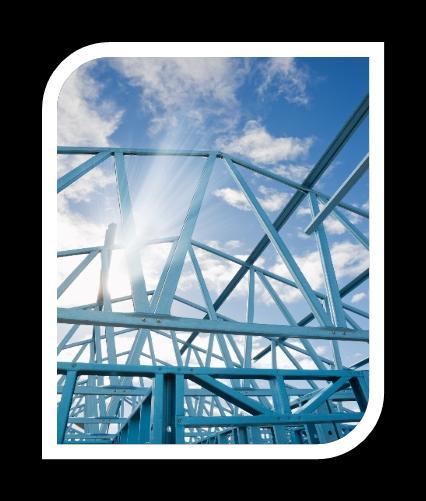

50 Detale konstrukcji - DACH Konstrukcję nośną dachów stanowią dźwigary kratowe. Kształt dźwigarów zależny jest od architektury budynku. Typowy rozstaw dźwigarów dachowych to 60 cm.

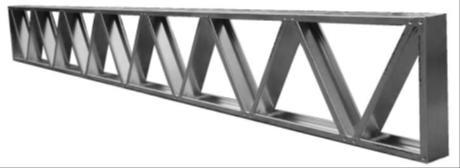

51 Detale konstrukcji - DACH Dźwigary dachowe: kratownica standardowa Słupki i krzyżulce - profil C Pas dolny i górny - profil U Dla dużych rozpiętości dźwigarów kratowych, pas dolny jest podzielony na dwa fragmenty połączone profilem słupowym

52 Detale konstrukcji - DACH Dźwigary dachowe: kratownica rosyjska Słupki i krzyżulce - profil C Pas dolny i górny - profil U Konstrukcja taka jak standardowe rozwiązanie kratownic.

53 Detale konstrukcji - DACH Dźwigary dachowe: dach szwedzki Wszystkie elementy wykonane z profili C Krokiew Belka stropowa Ściąg Słupki ścian kolankowych Zastrzały ścian kolankowych Najbardziej ekonomiczne rozwiązanie w systemie dla poddasza użytkowego w domu jednorodzinnym

54 Technologia Lekkiej Konstrukcji Stalowej (LKS) pozwala wznosić dowolne typy budynków mieszkalnych: nadbudowy, rozbudowy jednorodzinne domy na wodzie wielorodzinne

55 Wszechstronność stosowania Lekkiej Konstrukcji Stalowej Budownictwo mieszkaniowe Hale stalowe

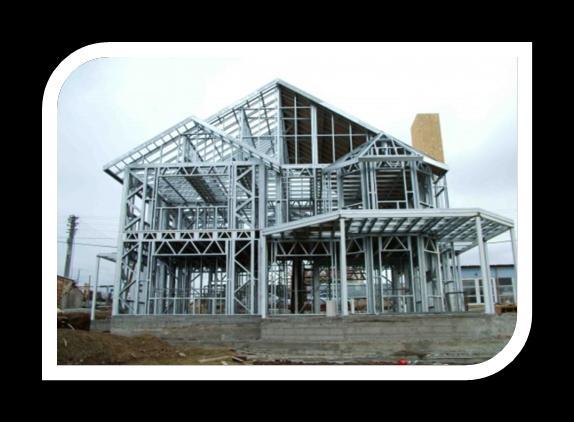

56 Mieszkaniowe Technologia Lekkiej Konstrukcji Stalowej (LKS) to rozwiązania energooszczędne i ekologiczne w budownictwie. Technologia, która pozwala ograniczyć negatywne oddziaływanie budynków na środowisko, a jednocześnie poprawia komfort użytkowania i pozwala na znaczące zmniejszenie kosztów eksploatacji inwestycji.

57 Mieszkaniowe Budownictwo nowoczesne - na miarę XXI wieku, które koncentruje się na opracowaniu rozwiązań budowlanych pozwalających na ograniczenie strat energetycznych i maksymalne wykorzystanie energii odnawialnej w funkcjonowaniu domu.

58 Mieszkaniowe Nowoczesne domy projektowane indywidualnie, w pełni spersonalizowane spełnią oczekiwania nawet najbardziej wymagających Inwestorów.

59 Mieszkaniowe Jesteśmy jedynym dostawcą mogącym poszczycić się gwarancją Politechniki Warszawskiej na energooszczędność i pasywność budynków wykonanych w technologii lekkiego szkieletu stalowego. Gwarancja energooszczędności

60 Dom energooszczędny Wysoka izolacyjność. Niski współczynnik przenikania ciepła. W systemach wentylacyjnych stosuje się rekuperatory. Istotne jest usytuowanie budynku względem stron świata. Zasilany odnawialnymi źródłami energii.

61 Dom pasywny Zwarta, nieskomplikowana bryła, aby zminimalizować straty cieplne. Niski współczynnik przenikania ciepła. Okna odpowiednio rozmieszczone względem stron świata. Wyposażony w system wentylacji z rekuperacją. Wysoka szczelność. Odnawialne źródła energii, fotowoltaika, pompy ciepła.

62 Wielorodzinne Budownictwo wielorodzinne, to oszczędność powierzchni, kosztów i energii Bloki wielorodzinne Domy szeregowe, bliźniacze

63 Ściany osłonowe Ściany osłonowe w nowopowstających budynkach wielkokubaturowych ściany osłonowe ściany kurtynowe ściany działowe

64 Ściany osłonowe Ściany osłonowe do wymiany w starych budynkach wielkokubaturowych ściany osłonowe ściany kurtynowe

65 Zabudowa hal Prefabrykowane, gotowe elementy do zabudowy hal ściany kurtynowe ściany działowe

66 Ściany osłonowe Korzyści zastosowania prefabrykowanych ścian w budownictwie wielkokubaturowym: przyśpieszenie procesu budowlanego, szybki i czysty montaż konstrukcji, zmniejszenie ciężaru konstrukcji nośnej, poprawa efektywności cieplnej budynku, doskonałe parametry termiczne, możliwość uzyskania dodatkowej powierzchni użytkowej.

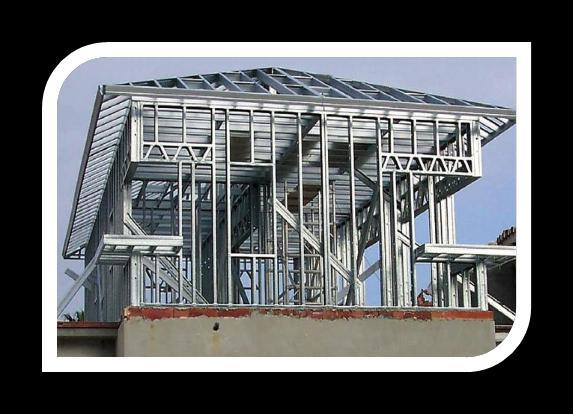

67 Nadbudowy Lekkość i wytrzymałość konstrukcji pozwala spełnić wymogi wytrzymałościowe przy konkretnych warunkach gruntowych i możliwości tylko niewielkiego dociążenia istniejących fundamentów. Nadbudowy użytkowe. Rekonstrukcje dachów. Rekonstrukcje poddaszy.

68 Hale Technologia Lekkiej Konstrukcji Stalowej (LKS) pozwala wznosić dowolne typy hal: hale warsztatowe hale produkcyjne i magazynowe hangary lotnicze i hale sportowe

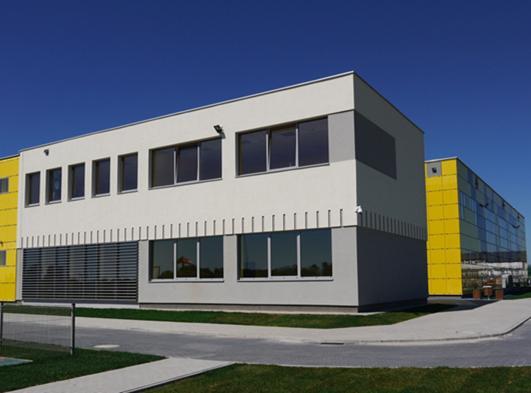

69 Hale przemysłowe Hale produkcyjne Magazyny Pawilony handlowe Sklepy Garaże Parkingi

70 Hale dla rolnictwa Budynki pod hodowlę trzody, bydła, drobiu, stodoły, chłodnie, przetwórnie.

71 Budynki społeczne Szkoły Obiekty sportowe Kościoły Szpitale

72 Myśl koncepcyjna Podążamy za światowymi trendami i sami je kreujemy łącząc zaawansowaną funkcjonalność z nowoczesną architekturą i efektownym wzornictwem.

73 Profilowanie założeń Opracowanie profesjonalnej koncepcji inwestycji stanowi podstawę sukcesu całego przedsięwzięcia. Na bieżąco konsultujemy z Inwestorem układ funkcjonalny, dbając o optymalizację rozwiązań pod względem technicznym i ekonomicznym.

74 Optymalizacja Zmieniamy projekty w nowoczesne budynki kreatywnie, z wyobraźnią, profesjonalnie, skutecznie w oparciu o formułę zaprojektuj i zbuduj, sprawdzone know-how. Oferujemy zaawansowane rozwiązania technologiczne oraz doświadczenie naszego zespołu inżynierów i architektów.

75 Personalizacja Nasi doświadczeni inżynierowie pozostają do pełnej dyspozycji Inwestora w ciągu całego procesu inwestycyjnego.

76 Dokumentacja Uwzględniamy wszelkie poprawki i sugestie Inwestora. Przedstawiamy wizualizację obiektów. Dostarczamy ocenę ekspercką projektów klienta. Myśl koncepcyjna. Zintegrowane podejście i doświadczenie w projektowaniu. Spełniamy wszystkie indywidualne oczekiwania.

77 Dokumentacja Wykonujemy pełnobranżowe projekty budowlane. Realizujemy formalności urzędowe. Ustalamy wszelkie warunki techniczne. Wykonujemy projekty technologiczne. Przygotowujemy dokumenty do uzyskania pozwolenia na użytkowanie.

78 Dokumentacja Nad opracowaniem dokumentacji do pozwolenia na budowę czuwa zespół projektantów i konstruktorów.

79 Domy Acero Frame to przede wszystkim szczelne i ciepłe budynki, zaprojektowane tak aby ograniczyć straty energetyczne budynku do minimum. kolektory słoneczne turbina wiatrowa pompa ciepła rekuperacja z wentylacją

80 Kolektory słoneczne Ciepło promieni słonecznych wykorzystane jest do ogrzania zasobnika na ciepłą wodę użytkową.

81 Pompa ciepła Energia jest pobierana z gruntu i przetwarzana przez pompę ciepła przy niewielkim udziale energii elektrycznej.

82 Rekuperacja System rekuperacji z wentylacją dostarcza w sposób ciągły świeże i oczyszczone powietrze z zewnątrz jednocześnie usuwa zużyte.

83 Wizualizacja projektu Obejrzyj film online na naszym kanale na YouTube kliknij tutaj

84 Generalne Nasze doświadczone ekipy montażowe wznoszą, a następnie wykańczają w oferowanym przez nas zakresie zgodnie z harmonogramem. Sprawnie Solidnie Profesjonalnie

85 Nadzór inwestorski Przejmując wszystkie obowiązki od Inwestora skutecznie przekonujemy, że realizacja wielkich projektów może być prosta.

86 Nadzór inwestorski Za sprawną, zgodną z harmonogramem realizację inwestycji odpowiada zespół kierowników i inżynierów budowy.

87 Inwestora Dokładamy wszelkich starań, aby usatysfakcjonować nawet bardzo wymagających klientów. Każdemu inwestorowi zapewniamy indywidualne traktowanie, a także gwarantujemy fachowość, solidność i terminowość wykonania.

88 Dewelopera Innowacyjna, nowoczesna i nisko kosztowa technologia budowy, która pozwoli zrealizować wyjątkowe osiedle mieszkaniowe, lub domy wielorodzinne.

89 Architekta Z przyjemnością pomożemy wykorzystać Twoje kreatywne i innowacyjne pomysły w połączeniu z naszymi konstrukcjami. Technologia, która może być dostosowana do gotowych projektów. Opracujemy rzetelny szczegółowy projekt konstrukcji wraz z kosztorysem. Wykorzystujemy najlepsze narzędzia projektowe Vertex BD.

90 Konstruktora Wykonamy dowolny fragment lub całość dokumentacji projektowej w zakresie branży konstrukcyjnej. Rysunki, czy obliczenia statyczne konstrukcji stalowych i żelbetowych.
