Przewodnik szkoleniowy CAD - Professional

Transkrypt

1

2 Przewodnik szkoleniowy CAD - Professional Uwaga!!! Firma 3D Master zastrzega sobie prawo dochodzenia rekompensaty strat poniesionych w wyniku rozpowszechniania, powielania, czy udostępniania tych materiałów BEZ PISEMNEJ ZGODY Firmy 3D Master Uwaga: Niniejsza publikacja zawiera tylko fragment podręcznika. W celu zakupienia pełnej wersji skontaktuj się z firmą 3D Master. 2

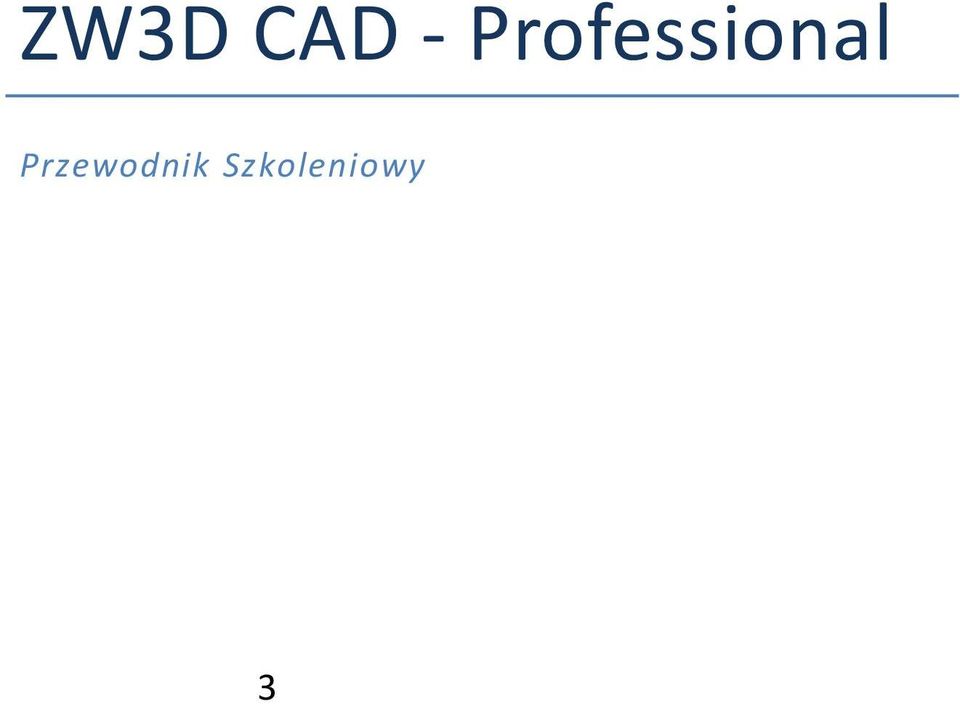

3 ZW3D CAD - Professional Przewodnik Szkoleniowy 3

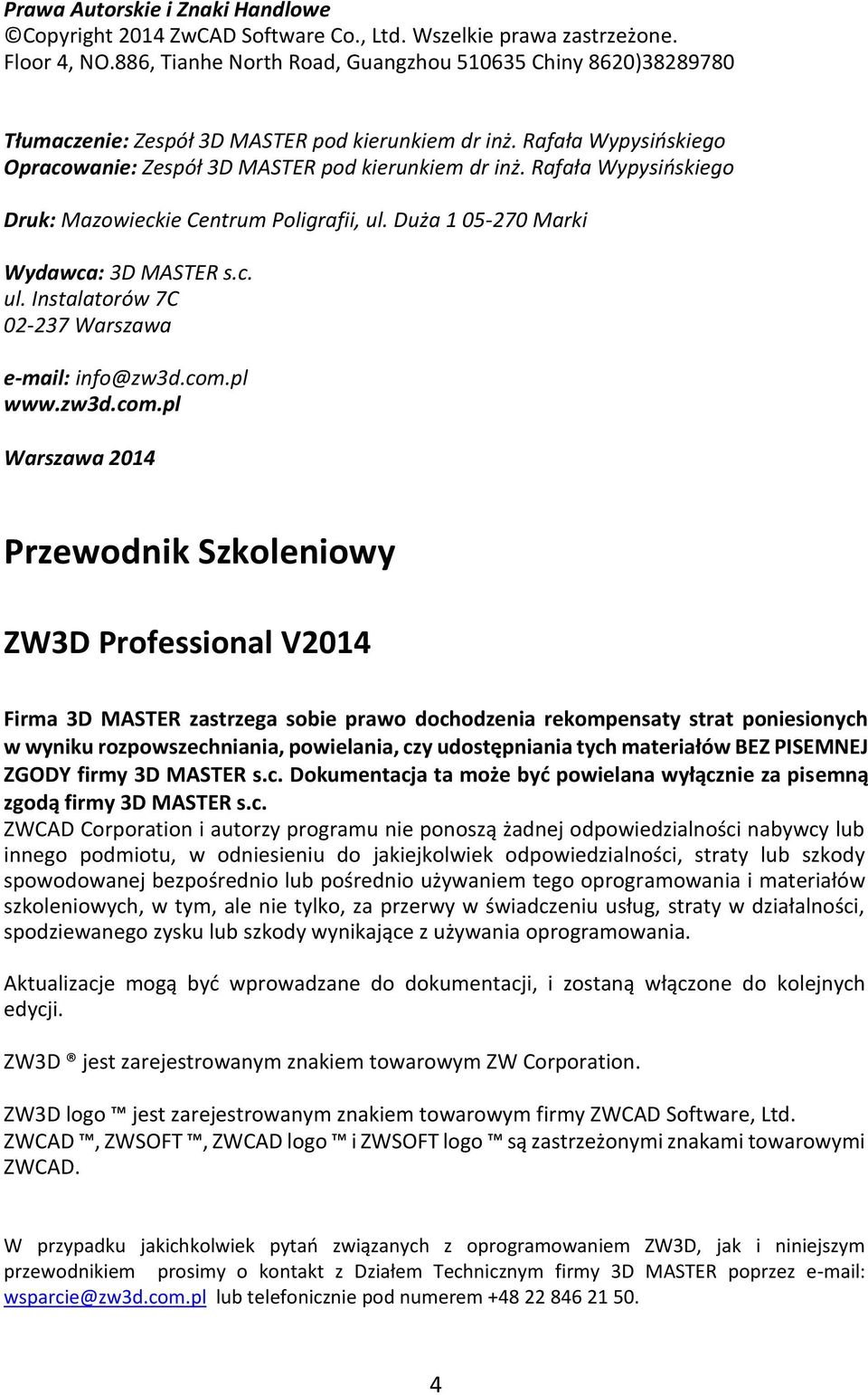

4 Prawa Autorskie i Znaki Handlowe Copyright 2014 ZwCAD Software Co., Ltd. Wszelkie prawa zastrzeżone. Floor 4, NO.886, Tianhe North Road, Guangzhou Chiny 8620) Tłumaczenie: Zespół 3D MASTER pod kierunkiem dr inż. Rafała Wypysińskiego Opracowanie: Zespół 3D MASTER pod kierunkiem dr inż. Rafała Wypysińskiego Druk: Mazowieckie Centrum Poligrafii, ul. Duża Marki Wydawca: 3D MASTER s.c. ul. Instalatorów 7C Warszawa info@zw3d.com.pl Warszawa 2014 Przewodnik Szkoleniowy ZW3D Professional V2014 Firma 3D MASTER zastrzega sobie prawo dochodzenia rekompensaty strat poniesionych w wyniku rozpowszechniania, powielania, czy udostępniania tych materiałów BEZ PISEMNEJ ZGODY firmy 3D MASTER s.c. Dokumentacja ta może być powielana wyłącznie za pisemną zgodą firmy 3D MASTER s.c. ZWCAD Corporation i autorzy programu nie ponoszą żadnej odpowiedzialności nabywcy lub innego podmiotu, w odniesieniu do jakiejkolwiek odpowiedzialności, straty lub szkody spowodowanej bezpośrednio lub pośrednio używaniem tego oprogramowania i materiałów szkoleniowych, w tym, ale nie tylko, za przerwy w świadczeniu usług, straty w działalności, spodziewanego zysku lub szkody wynikające z używania oprogramowania. Aktualizacje mogą być wprowadzane do dokumentacji, i zostaną włączone do kolejnych edycji. ZW3D jest zarejestrowanym znakiem towarowym ZW Corporation. ZW3D logo jest zarejestrowanym znakiem towarowym firmy ZWCAD Software, Ltd. ZWCAD, ZWSOFT, ZWCAD logo i ZWSOFT logo są zastrzeżonymi znakami towarowymi ZWCAD. W przypadku jakichkolwiek pytań związanych z oprogramowaniem ZW3D, jak i niniejszym przewodnikiem prosimy o kontakt z Działem Technicznym firmy 3D MASTER poprzez wsparcie@zw3d.com.pl lub telefonicznie pod numerem

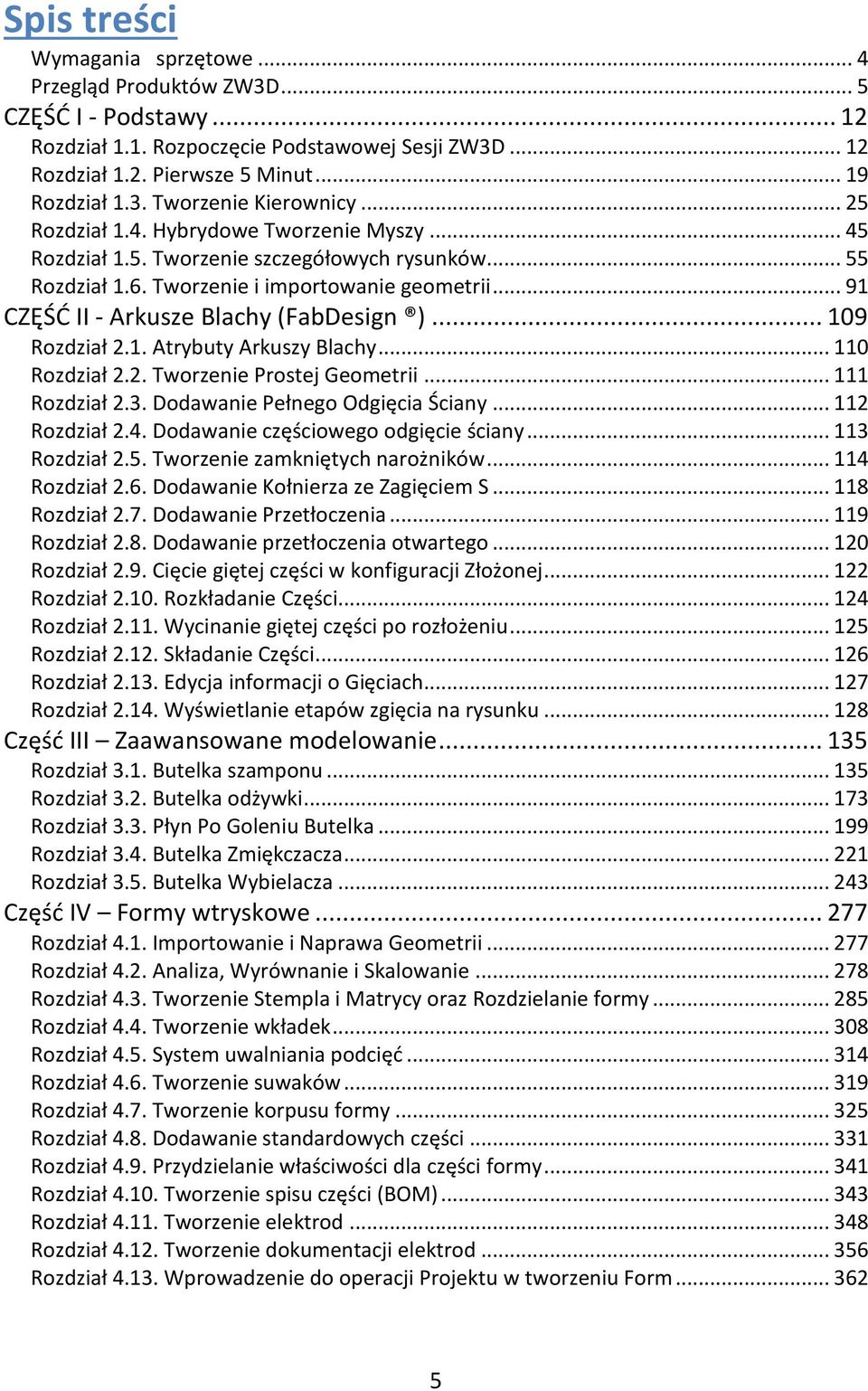

5 Spis treści Wymagania sprzętowe... 4 Przegląd Produktów ZW3D... 5 CZĘŚĆ I - Podstawy Rozdział 1.1. Rozpoczęcie Podstawowej Sesji ZW3D Rozdział 1.2. Pierwsze 5 Minut Rozdział 1.3. Tworzenie Kierownicy Rozdział 1.4. Hybrydowe Tworzenie Myszy Rozdział 1.5. Tworzenie szczegółowych rysunków Rozdział 1.6. Tworzenie i importowanie geometrii CZĘŚĆ II - Arkusze Blachy (FabDesign ) Rozdział 2.1. Atrybuty Arkuszy Blachy Rozdział 2.2. Tworzenie Prostej Geometrii Rozdział 2.3. Dodawanie Pełnego Odgięcia Ściany Rozdział 2.4. Dodawanie częściowego odgięcie ściany Rozdział 2.5. Tworzenie zamkniętych narożników Rozdział 2.6. Dodawanie Kołnierza ze Zagięciem S Rozdział 2.7. Dodawanie Przetłoczenia Rozdział 2.8. Dodawanie przetłoczenia otwartego Rozdział 2.9. Cięcie giętej części w konfiguracji Złożonej Rozdział Rozkładanie Części Rozdział Wycinanie giętej części po rozłożeniu Rozdział Składanie Części Rozdział Edycja informacji o Gięciach Rozdział Wyświetlanie etapów zgięcia na rysunku Część III Zaawansowane modelowanie Rozdział 3.1. Butelka szamponu Rozdział 3.2. Butelka odżywki Rozdział 3.3. Płyn Po Goleniu Butelka Rozdział 3.4. Butelka Zmiękczacza Rozdział 3.5. Butelka Wybielacza Część IV Formy wtryskowe Rozdział 4.1. Importowanie i Naprawa Geometrii Rozdział 4.2. Analiza, Wyrównanie i Skalowanie Rozdział 4.3. Tworzenie Stempla i Matrycy oraz Rozdzielanie formy Rozdział 4.4. Tworzenie wkładek Rozdział 4.5. System uwalniania podcięć Rozdział 4.6. Tworzenie suwaków Rozdział 4.7. Tworzenie korpusu formy Rozdział 4.8. Dodawanie standardowych części Rozdział 4.9. Przydzielanie właściwości dla części formy Rozdział Tworzenie spisu części (BOM) Rozdział Tworzenie elektrod Rozdział Tworzenie dokumentacji elektrod Rozdział Wprowadzenie do operacji Projektu w tworzeniu Form

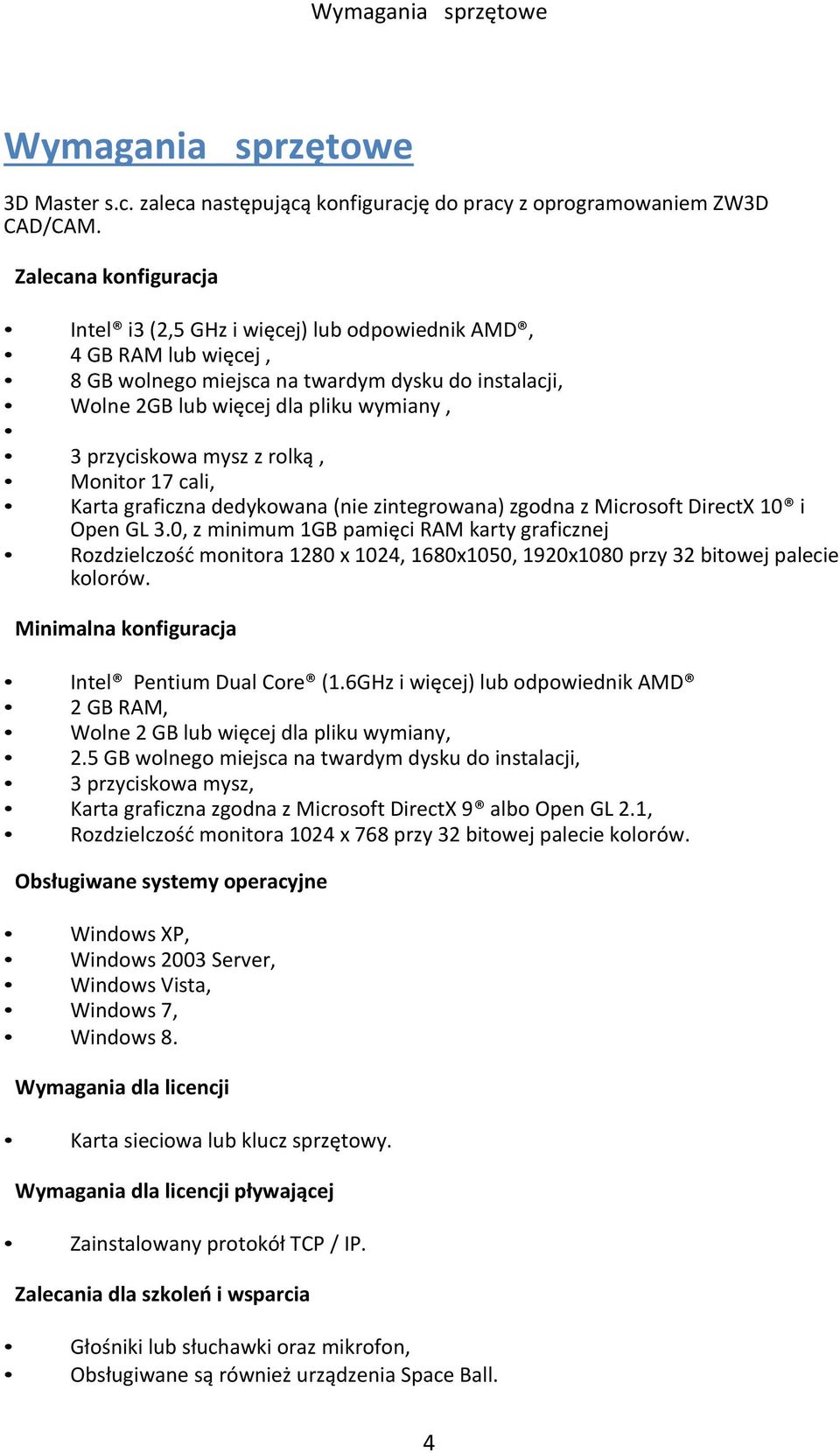

6 Wymagania sprzętowe Wymagania sprzętowe 3D Master s.c. zaleca następującą konfigurację do pracy z oprogramowaniem ZW3D CAD/CAM. Zalecana konfiguracja Intel i3 (2,5 GHz i więcej) lub odpowiednik AMD, 4 GB RAM lub więcej, 8 GB wolnego miejsca na twardym dysku do instalacji, Wolne 2GB lub więcej dla pliku wymiany, 3 przyciskowa mysz z rolką, Monitor 17 cali, Karta graficzna dedykowana (nie zintegrowana) zgodna z Microsoft DirectX 10 i Open GL 3.0, z minimum 1GB pamięci RAM karty graficznej Rozdzielczość monitora 1280 x 1024, 1680x1050, 1920x1080 przy 32 bitowej palecie kolorów. Minimalna konfiguracja Intel Pentium Dual Core (1.6GHz i więcej) lub odpowiednik AMD 2 GB RAM, Wolne 2 GB lub więcej dla pliku wymiany, 2.5 GB wolnego miejsca na twardym dysku do instalacji, 3 przyciskowa mysz, Karta graficzna zgodna z Microsoft DirectX 9 albo Open GL 2.1, Rozdzielczość monitora 1024 x 768 przy 32 bitowej palecie kolorów. Obsługiwane systemy operacyjne Windows XP, Windows 2003 Server, Windows Vista, Windows 7, Windows 8. Wymagania dla licencji Karta sieciowa lub klucz sprzętowy. Wymagania dla licencji pływającej Zainstalowany protokół TCP / IP. Zalecania dla szkoleń i wsparcia Głośniki lub słuchawki oraz mikrofon, Obsługiwane są również urządzenia Space Ball. 4

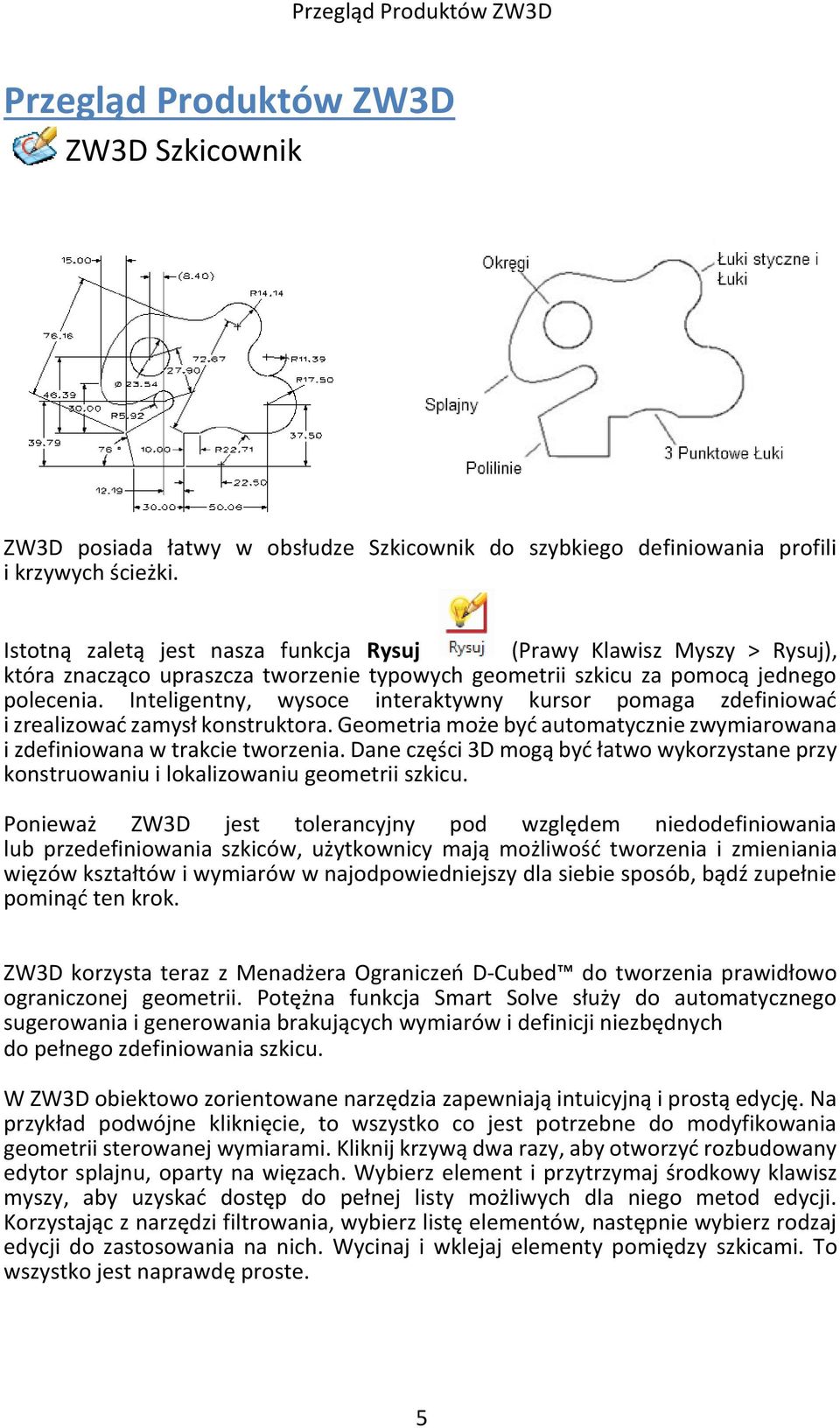

7 Przegląd Produktów ZW3D Przegląd Produktów ZW3D ZW3D Szkicownik ZW3D posiada łatwy w obsłudze Szkicownik do szybkiego definiowania profili i krzywych ścieżki. Istotną zaletą jest nasza funkcja Rysuj (Prawy Klawisz Myszy > Rysuj), która znacząco upraszcza tworzenie typowych geometrii szkicu za pomocą jednego polecenia. Inteligentny, wysoce interaktywny kursor pomaga zdefiniować i zrealizować zamysł konstruktora. Geometria może być automatycznie zwymiarowana i zdefiniowana w trakcie tworzenia. Dane części 3D mogą być łatwo wykorzystane przy konstruowaniu i lokalizowaniu geometrii szkicu. Ponieważ ZW3D jest tolerancyjny pod względem niedodefiniowania lub przedefiniowania szkiców, użytkownicy mają możliwość tworzenia i zmieniania więzów kształtów i wymiarów w najodpowiedniejszy dla siebie sposób, bądź zupełnie pominąć ten krok. ZW3D korzysta teraz z Menadżera Ograniczeń D-Cubed do tworzenia prawidłowo ograniczonej geometrii. Potężna funkcja Smart Solve służy do automatycznego sugerowania i generowania brakujących wymiarów i definicji niezbędnych do pełnego zdefiniowania szkicu. W ZW3D obiektowo zorientowane narzędzia zapewniają intuicyjną i prostą edycję. Na przykład podwójne kliknięcie, to wszystko co jest potrzebne do modyfikowania geometrii sterowanej wymiarami. Kliknij krzywą dwa razy, aby otworzyć rozbudowany edytor splajnu, oparty na więzach. Wybierz element i przytrzymaj środkowy klawisz myszy, aby uzyskać dostęp do pełnej listy możliwych dla niego metod edycji. Korzystając z narzędzi filtrowania, wybierz listę elementów, następnie wybierz rodzaj edycji do zastosowania na nich. Wycinaj i wklejaj elementy pomiędzy szkicami. To wszystko jest naprawdę proste. 5

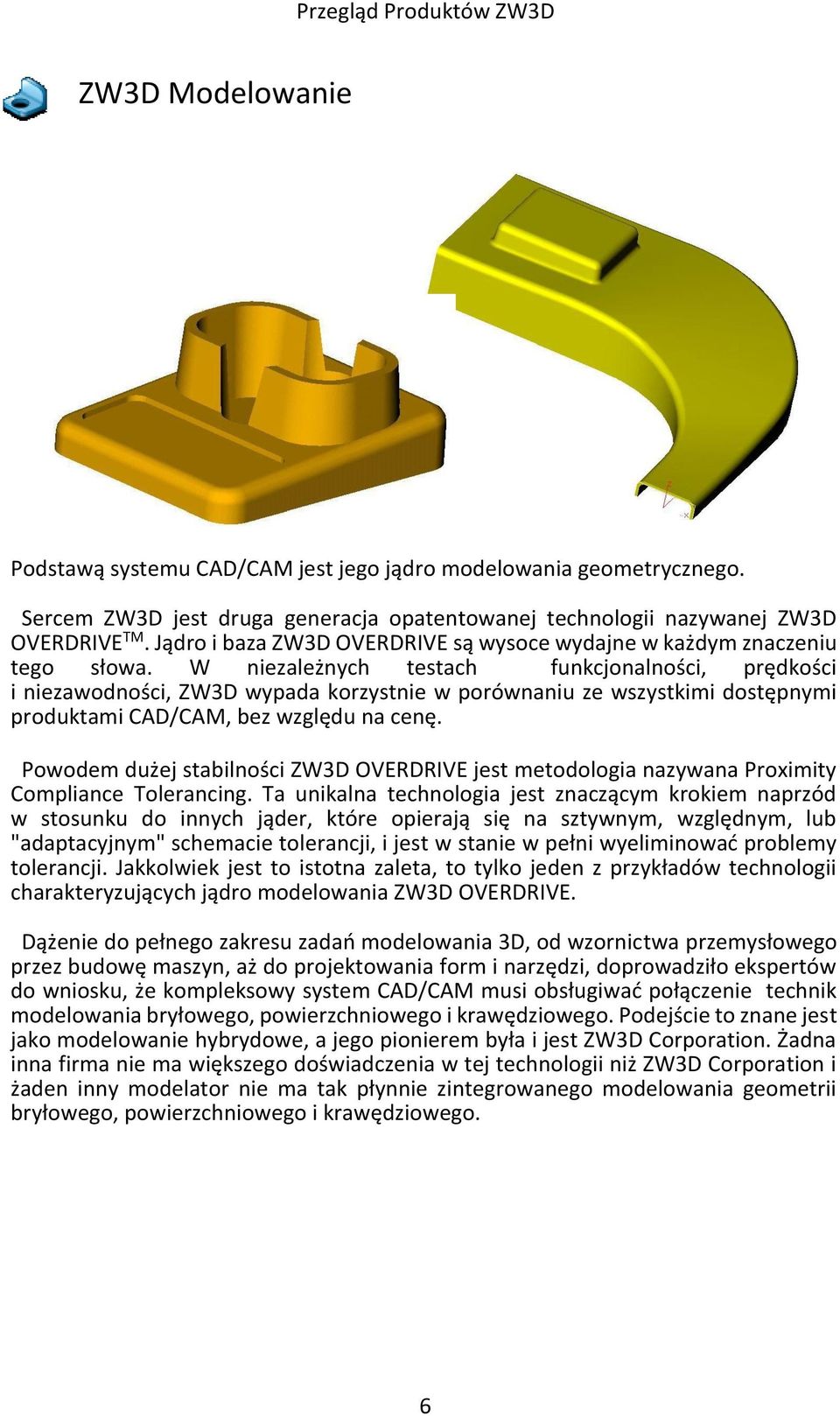

8 Przegląd Produktów ZW3D ZW3D Modelowanie Podstawą systemu CAD/CAM jest jego jądro modelowania geometrycznego. Sercem ZW3D jest druga generacja opatentowanej technologii nazywanej ZW3D OVERDRIVE TM. Jądro i baza ZW3D OVERDRIVE są wysoce wydajne w każdym znaczeniu tego słowa. W niezależnych testach funkcjonalności, prędkości i niezawodności, ZW3D wypada korzystnie w porównaniu ze wszystkimi dostępnymi produktami CAD/CAM, bez względu na cenę. Powodem dużej stabilności ZW3D OVERDRIVE jest metodologia nazywana Proximity Compliance Tolerancing. Ta unikalna technologia jest znaczącym krokiem naprzód w stosunku do innych jąder, które opierają się na sztywnym, względnym, lub "adaptacyjnym" schemacie tolerancji, i jest w stanie w pełni wyeliminować problemy tolerancji. Jakkolwiek jest to istotna zaleta, to tylko jeden z przykładów technologii charakteryzujących jądro modelowania ZW3D OVERDRIVE. Dążenie do pełnego zakresu zadań modelowania 3D, od wzornictwa przemysłowego przez budowę maszyn, aż do projektowania form i narzędzi, doprowadziło ekspertów do wniosku, że kompleksowy system CAD/CAM musi obsługiwać połączenie technik modelowania bryłowego, powierzchniowego i krawędziowego. Podejście to znane jest jako modelowanie hybrydowe, a jego pionierem była i jest ZW3D Corporation. Żadna inna firma nie ma większego doświadczenia w tej technologii niż ZW3D Corporation i żaden inny modelator nie ma tak płynnie zintegrowanego modelowania geometrii bryłowego, powierzchniowego i krawędziowego. 6

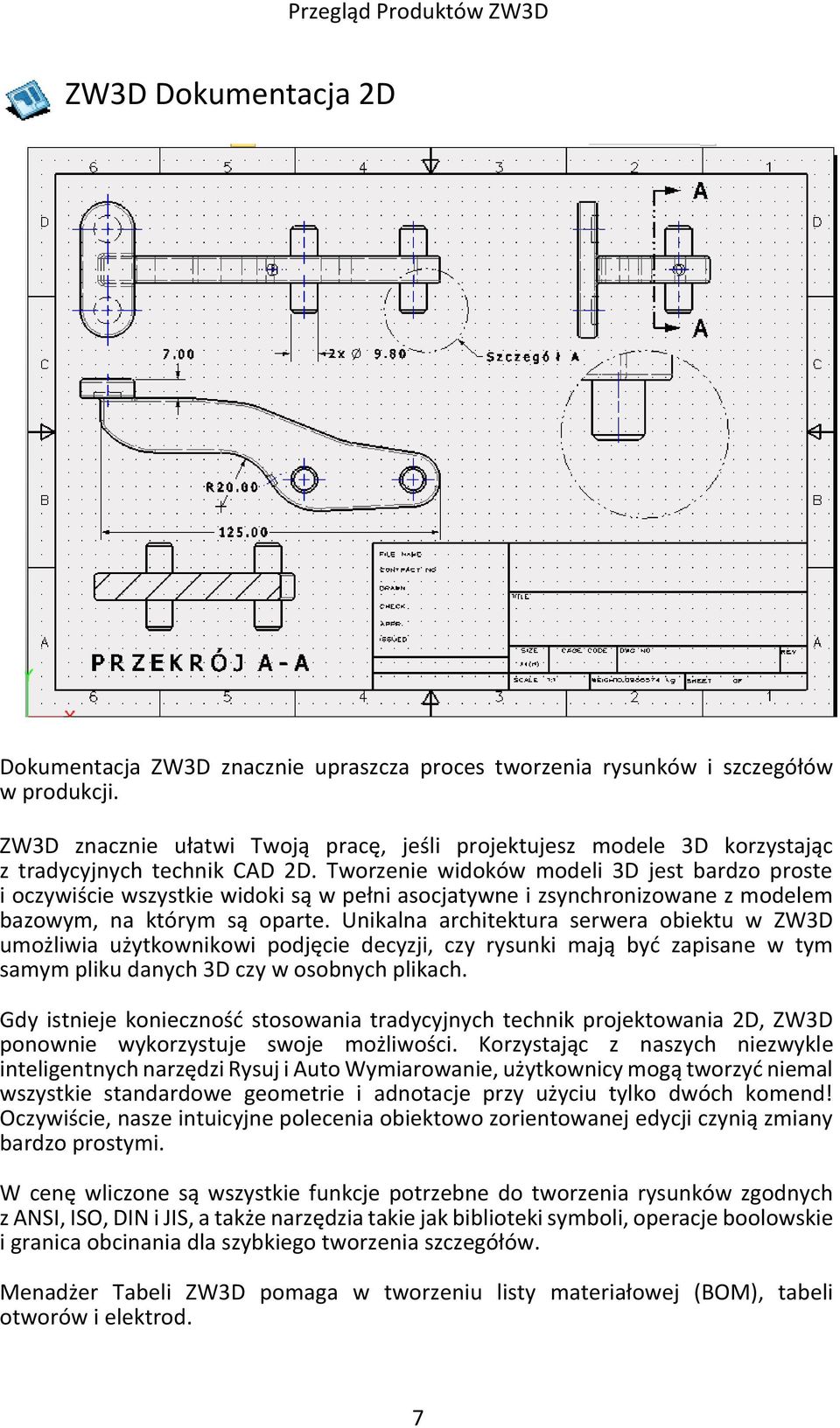

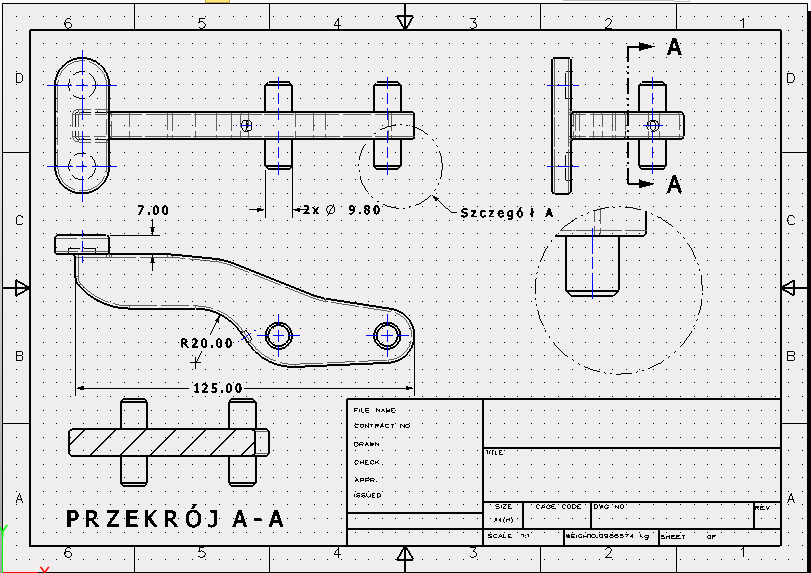

9 Przegląd Produktów ZW3D ZW3D Dokumentacja 2D Dokumentacja ZW3D znacznie upraszcza proces tworzenia rysunków i szczegółów w produkcji. ZW3D znacznie ułatwi Twoją pracę, jeśli projektujesz modele 3D korzystając z tradycyjnych technik CAD 2D. Tworzenie widoków modeli 3D jest bardzo proste i oczywiście wszystkie widoki są w pełni asocjatywne i zsynchronizowane z modelem bazowym, na którym są oparte. Unikalna architektura serwera obiektu w ZW3D umożliwia użytkownikowi podjęcie decyzji, czy rysunki mają być zapisane w tym samym pliku danych 3D czy w osobnych plikach. Gdy istnieje konieczność stosowania tradycyjnych technik projektowania 2D, ZW3D ponownie wykorzystuje swoje możliwości. Korzystając z naszych niezwykle inteligentnych narzędzi Rysuj i Auto Wymiarowanie, użytkownicy mogą tworzyć niemal wszystkie standardowe geometrie i adnotacje przy użyciu tylko dwóch komend! Oczywiście, nasze intuicyjne polecenia obiektowo zorientowanej edycji czynią zmiany bardzo prostymi. W cenę wliczone są wszystkie funkcje potrzebne do tworzenia rysunków zgodnych z ANSI, ISO, DIN i JIS, a także narzędzia takie jak biblioteki symboli, operacje boolowskie i granica obcinania dla szybkiego tworzenia szczegółów. Menadżer Tabeli ZW3D pomaga w tworzeniu listy materiałowej (BOM), tabeli otworów i elektrod. 7

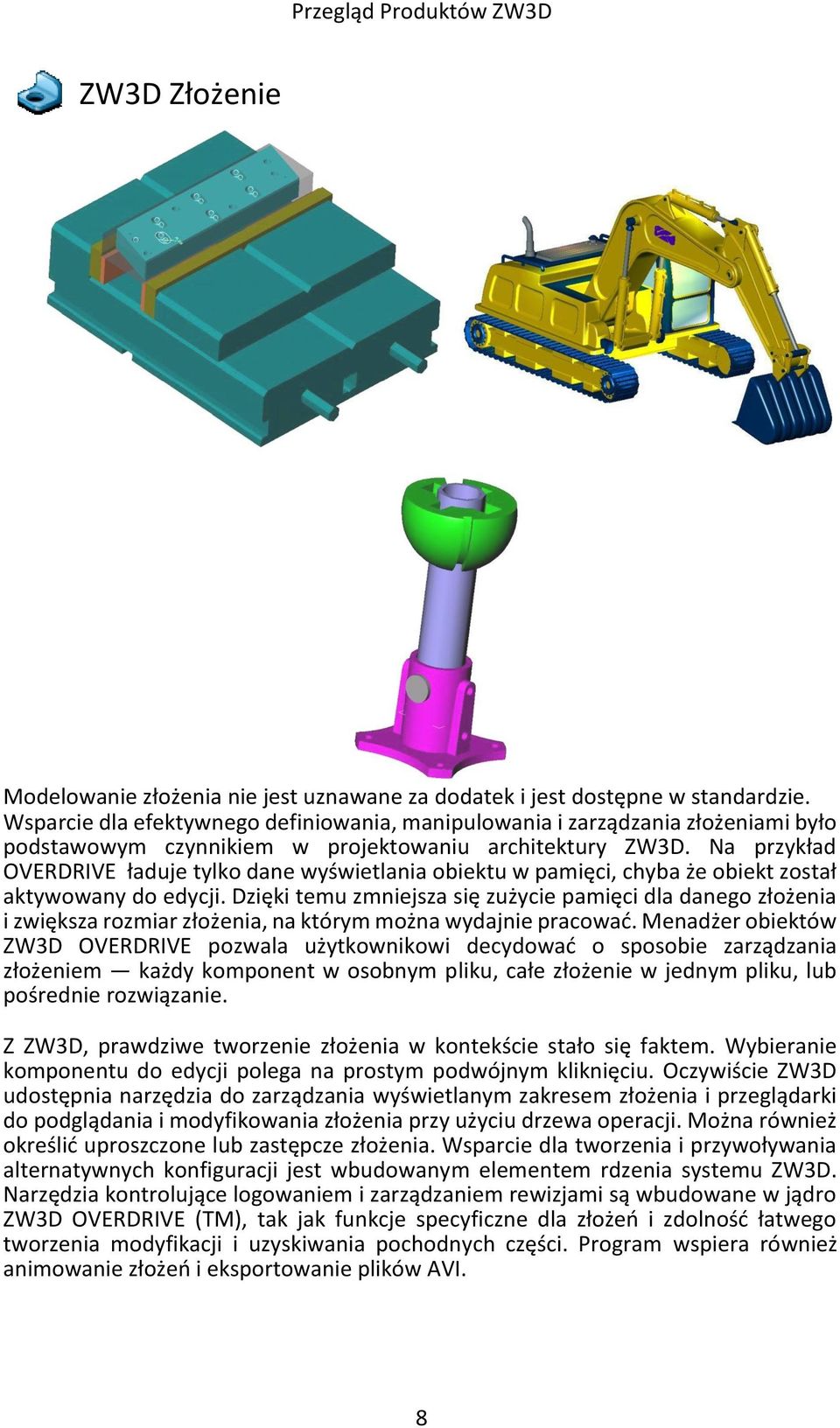

10 Przegląd Produktów ZW3D ZW3D Złożenie Modelowanie złożenia nie jest uznawane za dodatek i jest dostępne w standardzie. Wsparcie dla efektywnego definiowania, manipulowania i zarządzania złożeniami było podstawowym czynnikiem w projektowaniu architektury ZW3D. Na przykład OVERDRIVE ładuje tylko dane wyświetlania obiektu w pamięci, chyba że obiekt został aktywowany do edycji. Dzięki temu zmniejsza się zużycie pamięci dla danego złożenia i zwiększa rozmiar złożenia, na którym można wydajnie pracować. Menadżer obiektów ZW3D OVERDRIVE pozwala użytkownikowi decydować o sposobie zarządzania złożeniem każdy komponent w osobnym pliku, całe złożenie w jednym pliku, lub pośrednie rozwiązanie. Z ZW3D, prawdziwe tworzenie złożenia w kontekście stało się faktem. Wybieranie komponentu do edycji polega na prostym podwójnym kliknięciu. Oczywiście ZW3D udostępnia narzędzia do zarządzania wyświetlanym zakresem złożenia i przeglądarki do podglądania i modyfikowania złożenia przy użyciu drzewa operacji. Można również określić uproszczone lub zastępcze złożenia. Wsparcie dla tworzenia i przywoływania alternatywnych konfiguracji jest wbudowanym elementem rdzenia systemu ZW3D. Narzędzia kontrolujące logowaniem i zarządzaniem rewizjami są wbudowane w jądro ZW3D OVERDRIVE (TM), tak jak funkcje specyficzne dla złożeń i zdolność łatwego tworzenia modyfikacji i uzyskiwania pochodnych części. Program wspiera również animowanie złożeń i eksportowanie plików AVI. 8

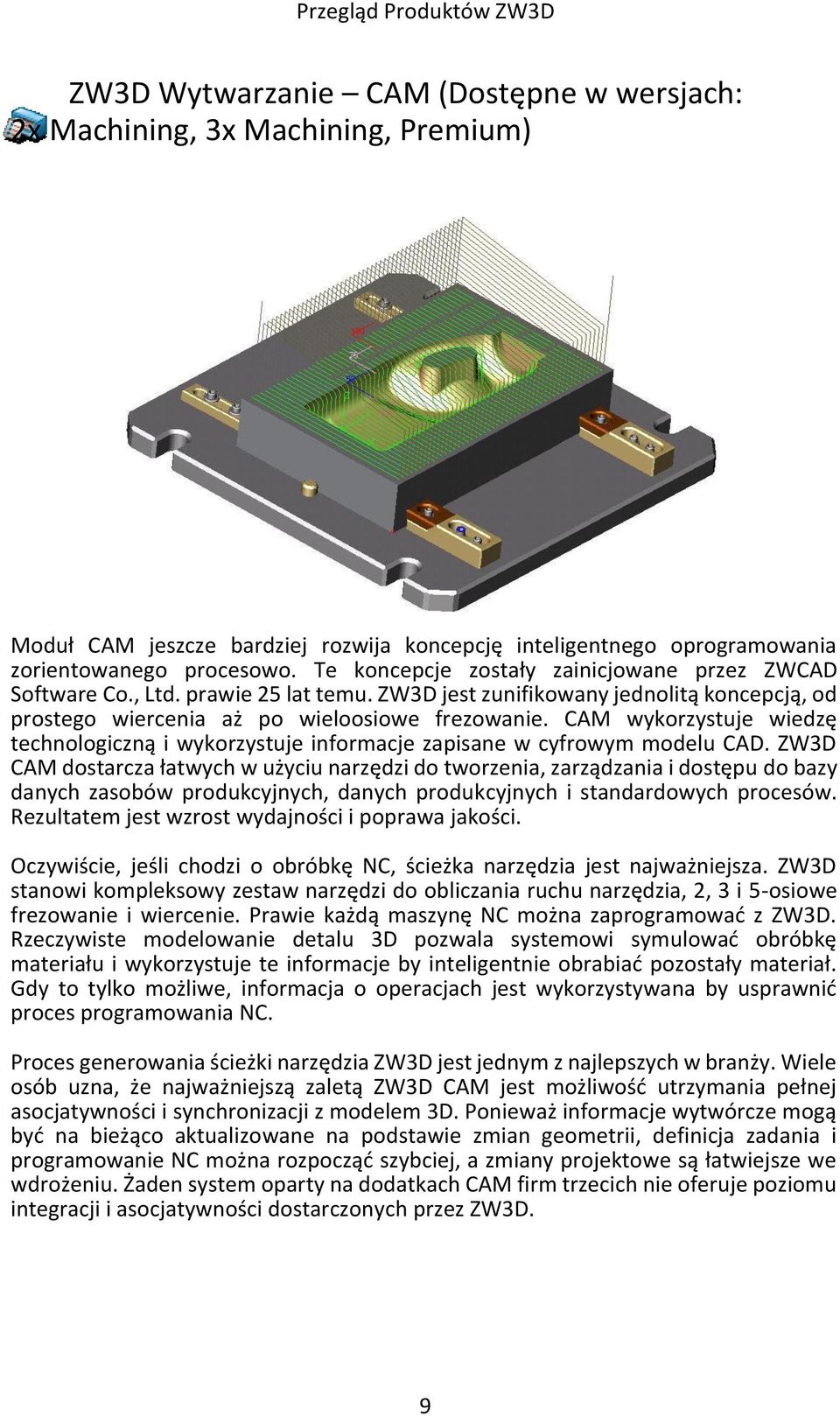

11 Przegląd Produktów ZW3D ZW3D Wytwarzanie CAM (Dostępne w wersjach: 2x Machining, 3x Machining, Premium) Moduł CAM jeszcze bardziej rozwija koncepcję inteligentnego oprogramowania zorientowanego procesowo. Te koncepcje zostały zainicjowane przez ZWCAD Software Co., Ltd. prawie 25 lat temu. ZW3D jest zunifikowany jednolitą koncepcją, od prostego wiercenia aż po wieloosiowe frezowanie. CAM wykorzystuje wiedzę technologiczną i wykorzystuje informacje zapisane w cyfrowym modelu CAD. ZW3D CAM dostarcza łatwych w użyciu narzędzi do tworzenia, zarządzania i dostępu do bazy danych zasobów produkcyjnych, danych produkcyjnych i standardowych procesów. Rezultatem jest wzrost wydajności i poprawa jakości. Oczywiście, jeśli chodzi o obróbkę NC, ścieżka narzędzia jest najważniejsza. ZW3D stanowi kompleksowy zestaw narzędzi do obliczania ruchu narzędzia, 2, 3 i 5-osiowe frezowanie i wiercenie. Prawie każdą maszynę NC można zaprogramować z ZW3D. Rzeczywiste modelowanie detalu 3D pozwala systemowi symulować obróbkę materiału i wykorzystuje te informacje by inteligentnie obrabiać pozostały materiał. Gdy to tylko możliwe, informacja o operacjach jest wykorzystywana by usprawnić proces programowania NC. Proces generowania ścieżki narzędzia ZW3D jest jednym z najlepszych w branży. Wiele osób uzna, że najważniejszą zaletą ZW3D CAM jest możliwość utrzymania pełnej asocjatywności i synchronizacji z modelem 3D. Ponieważ informacje wytwórcze mogą być na bieżąco aktualizowane na podstawie zmian geometrii, definicja zadania i programowanie NC można rozpocząć szybciej, a zmiany projektowe są łatwiejsze we wdrożeniu. Żaden system oparty na dodatkach CAM firm trzecich nie oferuje poziomu integracji i asocjatywności dostarczonych przez ZW3D. 9

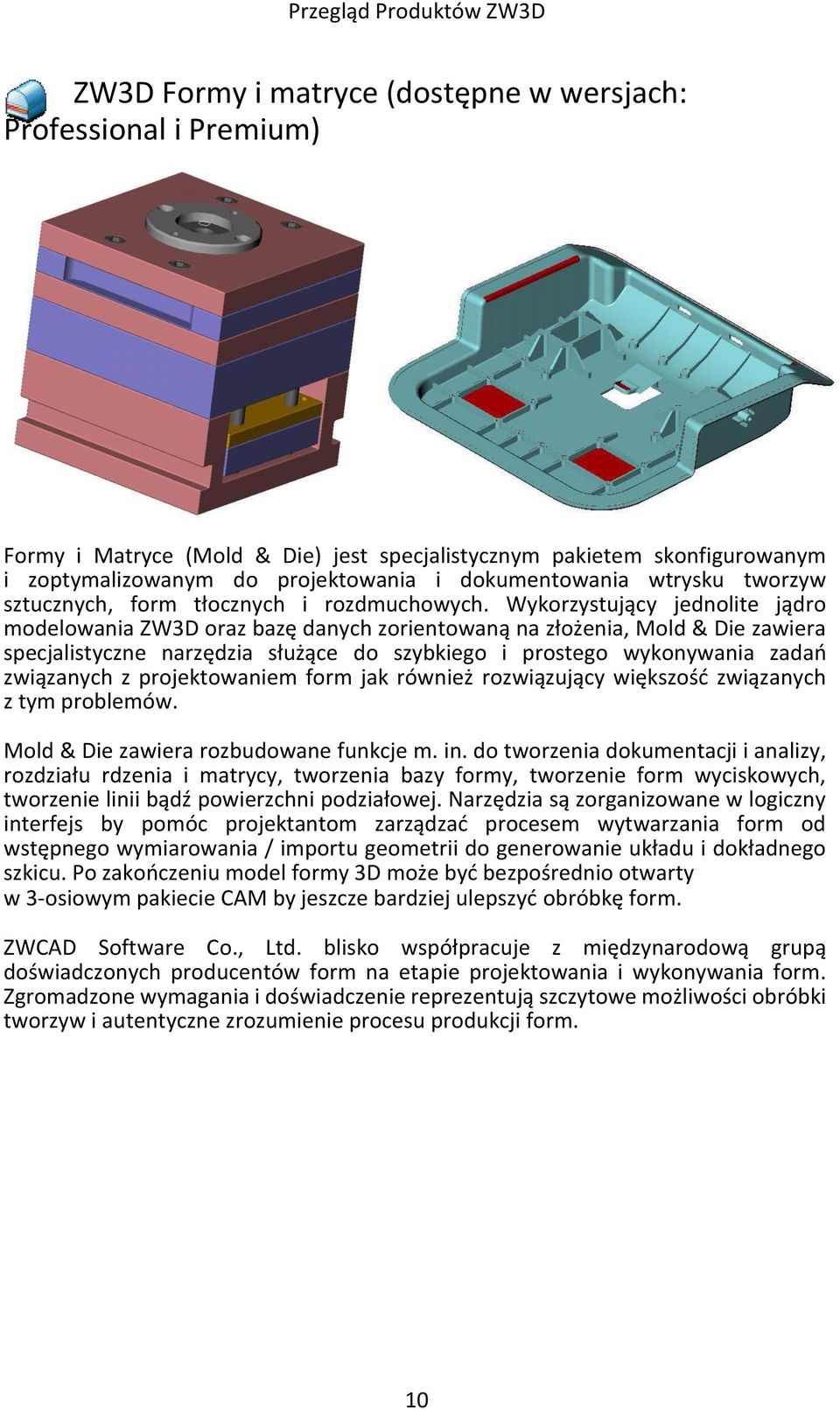

12 Przegląd Produktów ZW3D ZW3D Formy i matryce (dostępne w wersjach: Professional i Premium) Formy i Matryce (Mold & Die) jest specjalistycznym pakietem skonfigurowanym i zoptymalizowanym do projektowania i dokumentowania wtrysku tworzyw sztucznych, form tłocznych i rozdmuchowych. Wykorzystujący jednolite jądro modelowania ZW3D oraz bazę danych zorientowaną na złożenia, Mold & Die zawiera specjalistyczne narzędzia służące do szybkiego i prostego wykonywania zadań związanych z projektowaniem form jak również rozwiązujący większość związanych z tym problemów. Mold & Die zawiera rozbudowane funkcje m. in. do tworzenia dokumentacji i analizy, rozdziału rdzenia i matrycy, tworzenia bazy formy, tworzenie form wyciskowych, tworzenie linii bądź powierzchni podziałowej. Narzędzia są zorganizowane w logiczny interfejs by pomóc projektantom zarządzać procesem wytwarzania form od wstępnego wymiarowania / importu geometrii do generowanie układu i dokładnego szkicu. Po zakończeniu model formy 3D może być bezpośrednio otwarty w 3-osiowym pakiecie CAM by jeszcze bardziej ulepszyć obróbkę form. ZWCAD Software Co., Ltd. blisko współpracuje z międzynarodową grupą doświadczonych producentów form na etapie projektowania i wykonywania form. Zgromadzone wymagania i doświadczenie reprezentują szczytowe możliwości obróbki tworzyw i autentyczne zrozumienie procesu produkcji form. 10

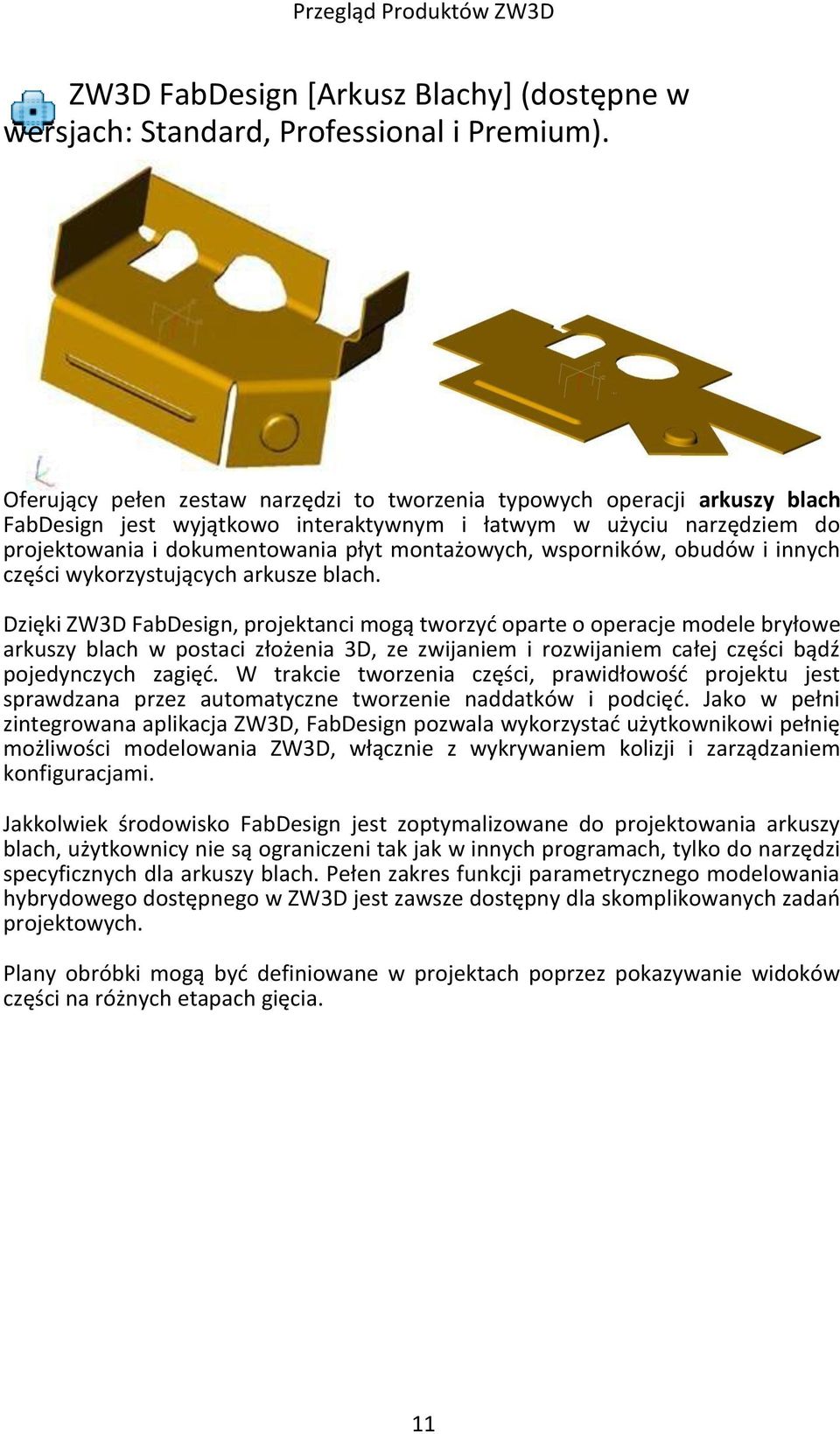

13 Przegląd Produktów ZW3D ZW3D FabDesign [Arkusz Blachy] (dostępne w wersjach: Standard, Professional i Premium). Oferujący pełen zestaw narzędzi to tworzenia typowych operacji arkuszy blach FabDesign jest wyjątkowo interaktywnym i łatwym w użyciu narzędziem do projektowania i dokumentowania płyt montażowych, wsporników, obudów i innych części wykorzystujących arkusze blach. Dzięki ZW3D FabDesign, projektanci mogą tworzyć oparte o operacje modele bryłowe arkuszy blach w postaci złożenia 3D, ze zwijaniem i rozwijaniem całej części bądź pojedynczych zagięć. W trakcie tworzenia części, prawidłowość projektu jest sprawdzana przez automatyczne tworzenie naddatków i podcięć. Jako w pełni zintegrowana aplikacja ZW3D, FabDesign pozwala wykorzystać użytkownikowi pełnię możliwości modelowania ZW3D, włącznie z wykrywaniem kolizji i zarządzaniem konfiguracjami. Jakkolwiek środowisko FabDesign jest zoptymalizowane do projektowania arkuszy blach, użytkownicy nie są ograniczeni tak jak w innych programach, tylko do narzędzi specyficznych dla arkuszy blach. Pełen zakres funkcji parametrycznego modelowania hybrydowego dostępnego w ZW3D jest zawsze dostępny dla skomplikowanych zadań projektowych. Plany obróbki mogą być definiowane w projektach poprzez pokazywanie widoków części na różnych etapach gięcia. 11

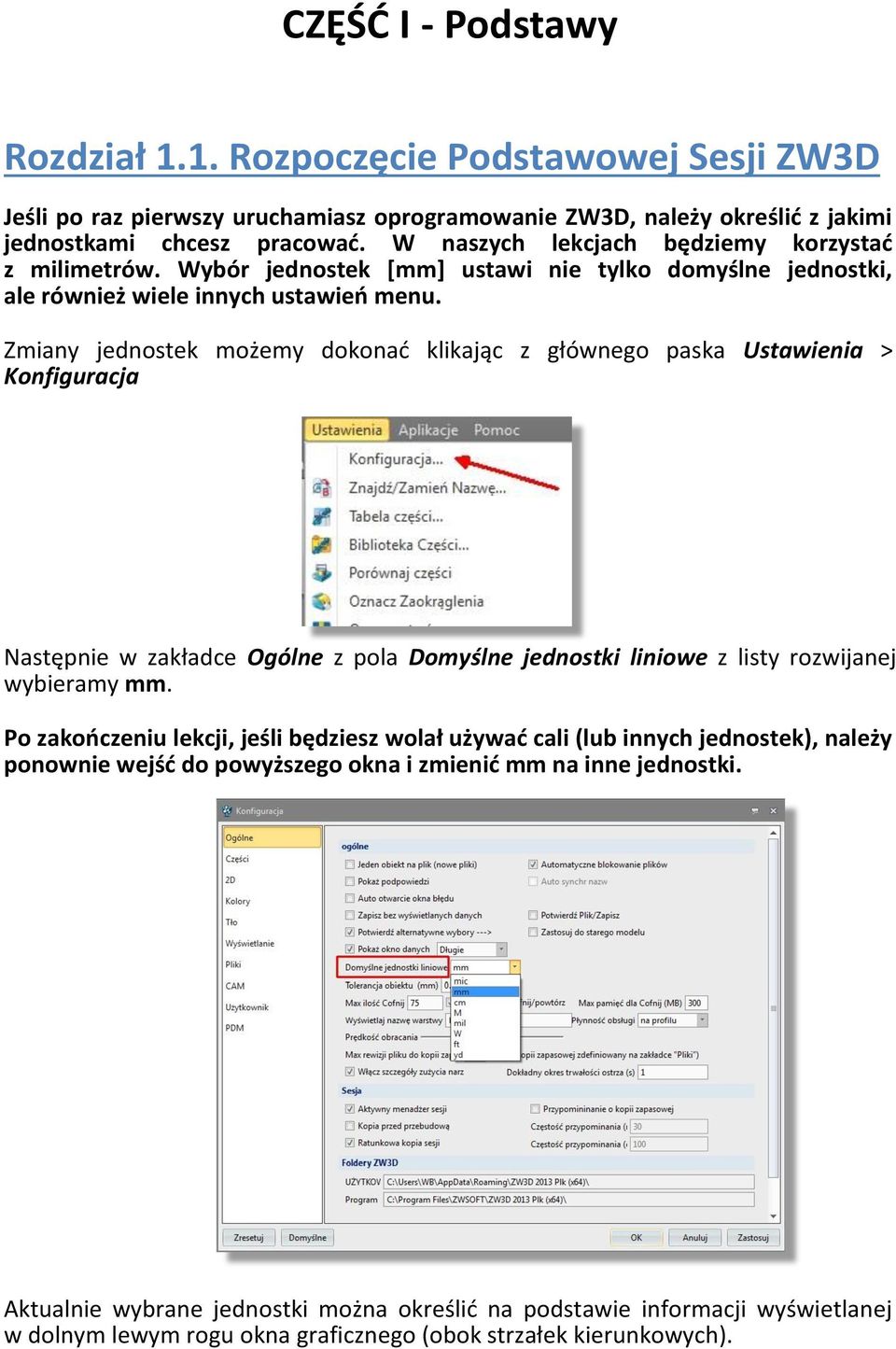

14 CZĘŚĆ I - Podstawy Rozdział 1.1. Rozpoczęcie Podstawowej Sesji ZW3D Jeśli po raz pierwszy uruchamiasz oprogramowanie ZW3D, należy określić z jakimi jednostkami chcesz pracować. W naszych lekcjach będziemy korzystać z milimetrów. Wybór jednostek [mm] ustawi nie tylko domyślne jednostki, ale również wiele innych ustawień menu. Zmiany jednostek możemy dokonać klikając z głównego paska Ustawienia > Konfiguracja Następnie w zakładce Ogólne z pola Domyślne jednostki liniowe z listy rozwijanej wybieramy mm. Po zakończeniu lekcji, jeśli będziesz wolał używać cali (lub innych jednostek), należy ponownie wejść do powyższego okna i zmienić mm na inne jednostki. Aktualnie wybrane jednostki można określić na podstawie informacji wyświetlanej w dolnym lewym rogu okna graficznego (obok strzałek kierunkowych).

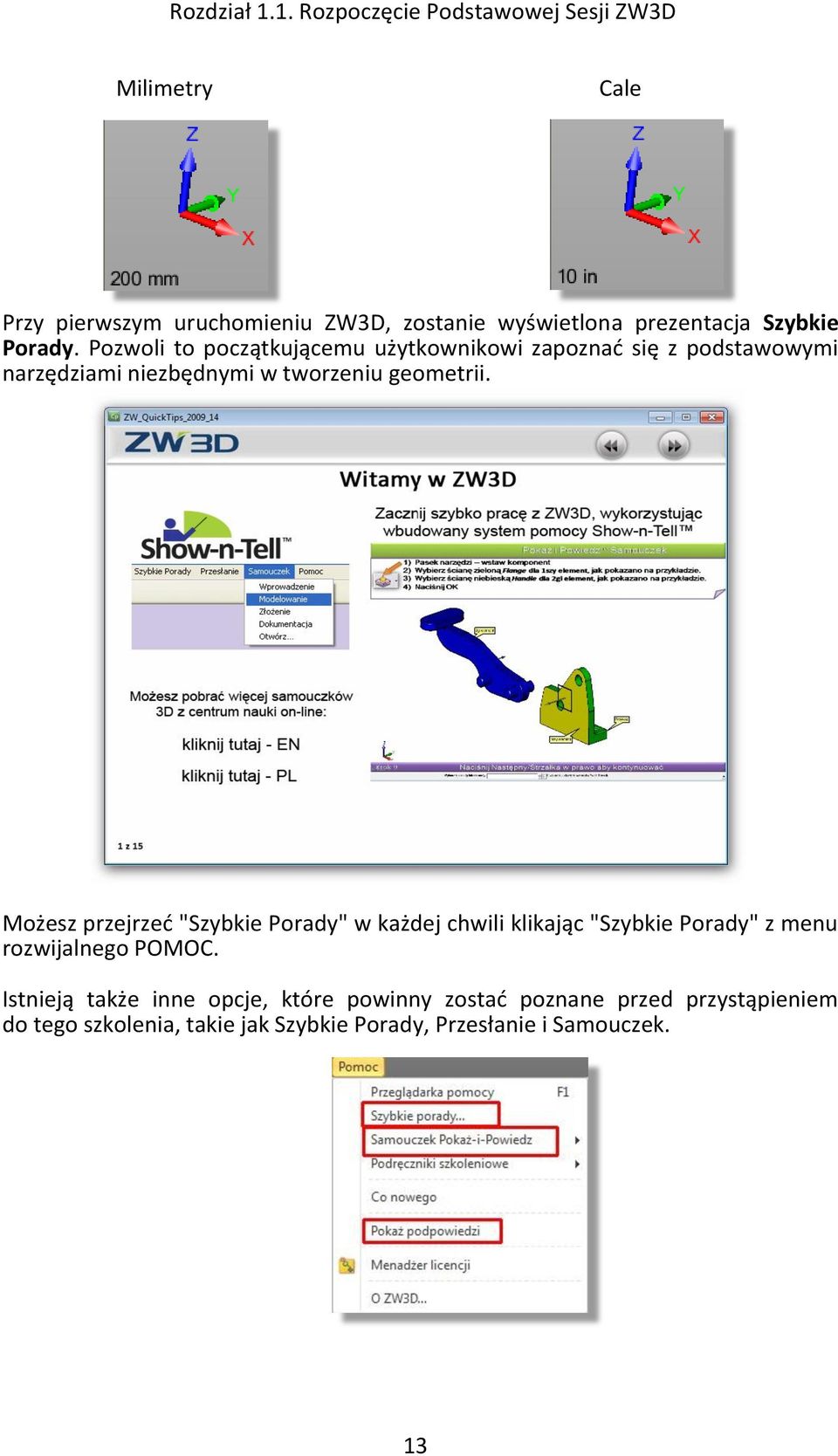

15 Rozdział 1.1. Rozpoczęcie Podstawowej Sesji ZW3D Milimetry Cale Przy pierwszym uruchomieniu ZW3D, zostanie wyświetlona prezentacja Szybkie Porady. Pozwoli to początkującemu użytkownikowi zapoznać się z podstawowymi narzędziami niezbędnymi w tworzeniu geometrii. Możesz przejrzeć "Szybkie Porady" w każdej chwili klikając "Szybkie Porady" z menu rozwijalnego POMOC. Istnieją także inne opcje, które powinny zostać poznane przed przystąpieniem do tego szkolenia, takie jak Szybkie Porady, Przesłanie i Samouczek. 13
