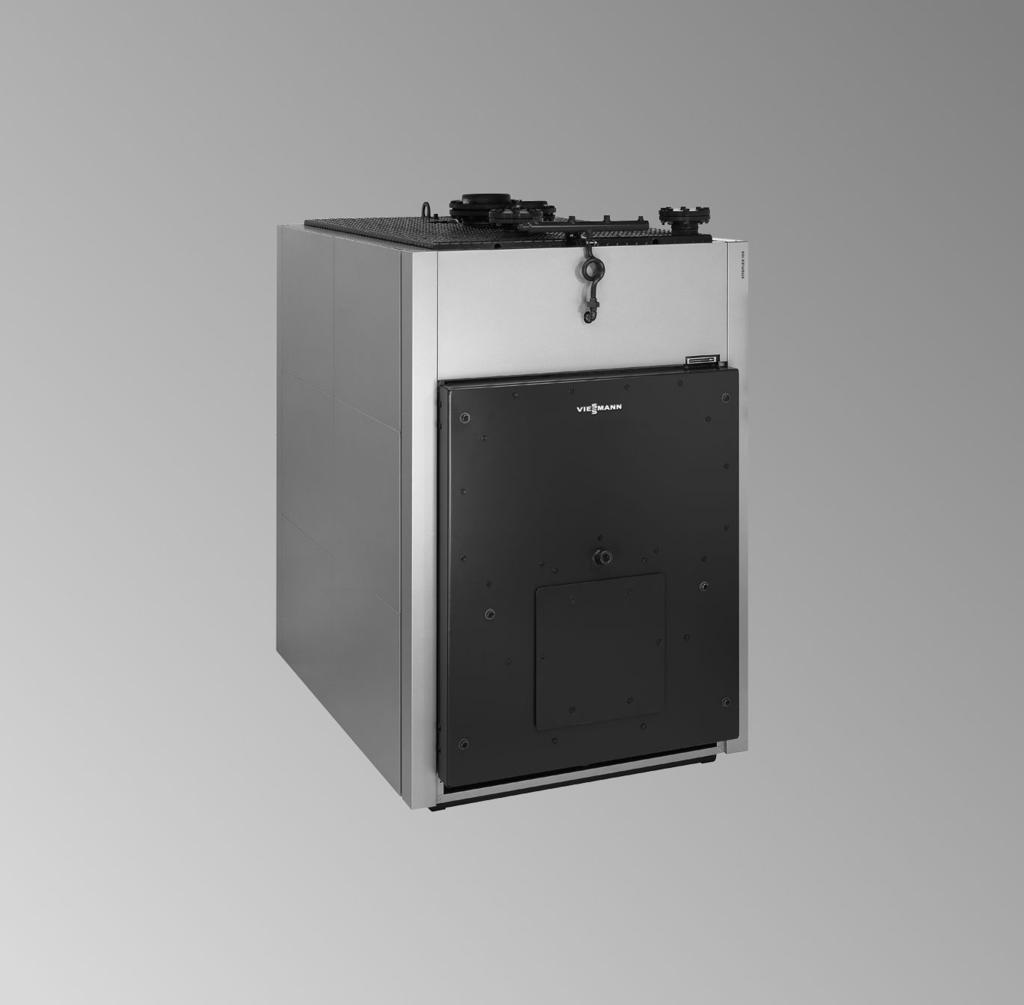

1 Instrukcja montażu dla wykwalifikowanego personelu VIESMANN Vitoplex 100-LS Typ SXD, 0,9 do 2,2 t/h Olejowy/gazowy kocioł parowy niskoprężny Ciśnienie robocze do 1 bar (0,1 MPa) VITOPLEX 100-LS 3/2013

2 Wskazówki dotyczące bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa Niebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia. Tekst oznaczony słowem zawiera dodatkowe informacje. Grupa docelowa Niniejsza instrukcja skierowana jest wyłącznie do wykwalifikowanego personelu. Prace przy instalacji gazowej mogą wykonywać wyłącznie instalatorzy posiadający odpowiednie uprawnienia. Prace przy podzespołach elektrycznych mogą wykonywać wyłącznie wykwalifikowani elektrycy. Przepisy przepisów zrzeszeń zawodowo-ubezpieczeniowych, stosownych i aktualnych przepisów bezpieczeństwa DIN, EN, DVGW, TRGI, TRF i VDE. a ÖNORM, EN, ÖVGW-TR: gaz, ÖVGW-TRF i ÖVE c SEV, SUVA, SVGW, SVTI, SWKI, VKF oraz dyrektywa EKAS 1942: gaz płynny, część 2 Prace przy instalacji Odłączyć instalację od źródła napięcia (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego) i sprawdzić brak napięcia. Zabezpieczyć instalację przed ponownym włączeniem. Jeśli instalacja opalana jest gazem, zamknąć zawór odcinający gaz i zabezpieczyć przed przypadkowym otwarciem. Podczas prac należy przestrzegać ustawowych przepisów dotyczących bezpieczeństwa i higieny pracy, ustawowych przepisów o ochronie środowiska, 2

3 Spis treści Informacje ogólne Zastosowanie zgodne z przeznaczeniem... 4 Wymiary odstępów... 5 Prace montażowe Ustawianie i poziomowanie kotła grzewczego... 6 Podłączanie po stronie wody i pary... 7 Podłączanie po stronie spalin... 8 Montaż izolacji cieplnej... 8 Izolacja cieplna przednia... 9 Izolacja cieplna korpusu kotła i szyny, przednia Szyny tylne Szyny środkowe i blachy boczne Izolacja cieplna tylna i blachy tylne Blachy przednie i pokrywy Montaż armatur regulacyjnych Wskaźnik poziomu wody i wspornik armatury Regulator temperatury i pokrywy Montaż elektrod Uniwersalna elektroda poziomu dla ciśnienia roboczego do 0,5 bar (50 kpa). 18 Kombinacja elektrod poziomu dla ciśnienia roboczego do 1,0 bar (0,1 kpa) Zawór odsalający (ręczny) Urządzenie odsalające (automatyczne) Montaż zaworu bezpieczeństwa i uszczelnienia Montaż palnika Montaż wziernika komory spalania Regulacja palnika Wskazówki dotyczące uruchomienia

4 Zastosowanie zgodne z przeznaczeniem Zgodnie z przeznaczeniem urządzenie można instalować i eksploatować tylko w zamkniętych systemach grzewczych wg EN 12828, uwzględniając odpowiednie instrukcje montażu, serwisu i obsługi, jak również dane w arkuszu danych. Jest ono przeznaczone wyłącznie do podgrzewu wody grzewczej. Zastosowanie komercyjne lub przemysłowe w celu innym niż podgrzew wody grzewczej i c.w.u nie jest zastosowaniem zgodnym z przeznaczeniem. Każde inne zastosowanie jest uważane za niezgodne z przeznaczeniem. Wynikające z niego szkody nie są objęte zakresem odpowiedzialności cywilnej. Zastosowanie wykraczające poza podany zakres jest dopuszczane przez producenta w zależności od konkretnego przypadku. Zastosowanie zgodne z przeznaczeniem obejmuje też przestrzeganie częstotliwości konserwacji i kontroli. Zastosowanie zgodne z przeznaczeniem zakłada, że wykonano stacjonarną instalację w połączeniu z komponentami dopuszczonymi do zastosowania zgodnego z przeznaczeniem. 4

5 Wymiary odstępów 400 A (300) C 500 (400) 1000 B (100) B b Wymiary podane w nawiasach są odległościami minimalnymi. Odległość od ściany bocznej wynosząca 1000 mm musi być zachowana przy zastosowaniu urządzenia odsalającego. 500 (50) 1000 a A Kocioł B Palnik C Dźwiękochłonne podkładki pod kocioł Wydajność pary t/h 0,9 1,4 2,2 a *1 mm b mm Uwzględnić długość montażową palnika Wysokość ponad kotłem *2 mm *1 Długość ta powinna być zachowana przed kotłem grzewczym w celu umożliwienia demontażu zawirowywaczy oraz przeprowadzenia czyszczenia kanałów spalin. *2 Wysokość ponad kotłem powinna być zachowana w celu dokonania montażu i demontażu elektrody uniwersalnej poziomu. 5

6 Ustawianie i poziomowanie kotła grzewczego D 1. Przykręcić śruby regulacyjne D w szynach wsporczych. Śruby regulacyjne i zamknięcie rurki wziernika znajdują się w komorze spalania. Zalecamy ustawienie kotła na dźwiękochłonnych podkładkach C (patrz strona 5), zastosowanie śrub regulacyjnych D nie jest wtedy konieczne. 2. Wypoziomować kocioł. Specjalny fundament nie jest wymagany. 6

7 Podłączanie po stronie wody i pary Niebezpieczeństwo Otwarcie przyłączy i otworów kotła pod ciśnieniem może spowodować ciężki uszczerbek na zdrowiu. Przyłącza po stronie wody i pary oraz otwory rewizyjne można otwierać tylko wtedy, gdy kocioł nie znajduje się pod ciśnieniem. Wszystkie przyłącza przewodów rurowych należy wykonać tak, aby nie występowały naprężenia montażowe. Dokładnie przepłukać instalację, szczególnie przy podłączaniu kotła do już istniejącej instalacji. A B CB D E F G L FKH N M A Mufa do wspornika armatury (ze złączką podwójną R ¾ R ¾ ½) z 4 mufami do manometru, regulatora ciśnienia i zabezpieczającego R ½ ogranicznika ciśnienia B Króciec do ogranicznika/regulatora poziomu wody DN 100 PN 16 C Króciec do zaworu bezpieczeństwa Patrz strona 27 D Króciec pary przy 0,9 t/h DN 150 PN 16 przy 1,4 i 2,2 t/h DN 200 PN 16 E Złączka odpowietrzająco-napowietrzająca R ¾ F Króciec do wskaźnika poziomu wody DN 20 PN 40 G Króciec do zaworu lub urządzenia odsalającego DN 20 PN 40 7

8 Podłączanie po stronie wody i pary (ciąg dalszy) H Mufa odpowietrzająco-napowietrzająca R ¾ K Mufa do regulatora temperatury (czuwanie) R ½ L Mufa do czyszczenia R 2 M Króciec spustowy DN 40 PN 40 N Króciec wody zasilającej DN 40 PN 40 Podłączanie po stronie spalin 1. Króciec spalin połączyć z kominem możliwie najkrócej i pod lekkim kątem do góry. Ø x ØD Wydajność pary Przyłącze spalin 7 na zewnątrz t/h 0,9 1,4 2,2 mm ØD 2. Wykonać otwór pomiarowy. 3. Uszczelnić i zaizolować termicznie rurę spalin (złącza muszą być gazoszczelne). Montaż izolacji cieplnej Wszystkie części niezbędne do montażu izolacji cieplnej znajdują się w jej opakowaniu. 8

9 Montaż izolacji cieplnej (ciąg dalszy) Izolacja cieplna przednia A B 3. C D B Tylko podczas montażu zaworu odsalającego lub urządzenia odsalającego: przykręcić element przedłużający z uszczelką do kołnierza; w tym celu usunąć ślepy kołnierz C Uszczelnić tuleję zanurzeniową D Kolana rurowe o dłuższym boku przykręcić z uszczelkami do kołnierza Zdjąć woreczek A z tabliczką znamionową i przechować. Do wykorzystania później (patrz strona 13). 9

10 Montaż izolacji cieplnej (ciąg dalszy) Izolacja cieplna korpusu kotła i szyny, przednia B A A Czarną stroną na zewnątrz, przy 2,2 t/h: 3 szt. B Napis firmowy Vitoplex 10

11 Montaż izolacji cieplnej (ciąg dalszy) Szyny tylne

12 Montaż izolacji cieplnej (ciąg dalszy) Szyny środkowe i blachy boczne

13 Montaż izolacji cieplnej (ciąg dalszy) A A Nakleić tabliczkę znamionową Porównać dane producenta na tylnej stronie kotła z danymi na tabliczce znamionowej. Przy wymianie blachy bocznej opatrzonej tabliczką znamionową należy zamówić nową tabliczkę znamionową u producenta, podając numer fabryczny. 13

14 Montaż izolacji cieplnej (ciąg dalszy) Izolacja cieplna tylna i blachy tylne

15 Montaż izolacji cieplnej (ciąg dalszy) Blachy przednie i pokrywy Montaż armatur regulacyjnych Montaż urządzeń przeprowadzić zgodnie z dołączonymi do nich instrukcjami. 15

16 Montaż armatur regulacyjnych (ciąg dalszy) Wskaźnik poziomu wody i wspornik armatury A B C D E 1. A Zabezpieczający ogranicznik ciśnienia, w ramach opcji z zaworem kołpakowym B Regulator ciśnienia, w ramach opcji z zaworem kołpakowym C Manometr z zaworem kontrolnym D Wspornik armatury E Wskaźnik poziomu wody 16

17 Montaż armatur regulacyjnych (ciąg dalszy) Regulator temperatury i pokrywy C 1. B A A Pokrywa Dużą pokrywę zamontować tylko wtedy, gdy odpowietrznik (wyposażenie dodatkowe) nie jest umieszczony z boku kotła. B Regulator temperatury C Wentylację nawiewno-wywiewną przyłączyć w zależności od wyboru do mufy na kotle lub obok wskaźnika poziomu wody. Zamknąć niewykorzystaną mufę. 17

18 Montaż elektrod Elektrody regulatora poziomu wody oraz ogranicznika poziomu wody zamontować zgodnie z instrukcjami montażu elektrod. Ustawić i dopasować elektrody do punktów łączeniowych podanych w tabeli. Na życzenie dostarczone elektrody mogą zostać przez producenta kotła fabrycznie do niego dopasowane. W każdym króćcu może być zamontowana tylko jedna elektroda ogranicznika poziomu wody. Natomiast regulator poziomu wody i ogranicznik poziomu wody mogą być kombinowane. Nie pomylić elektrod w instalacjach wielokotłowych. Uniwersalna elektroda poziomu dla ciśnienia roboczego do 0,5 bar (50 kpa) Skracanie elektrod patrz strona

19 Montaż elektrod (ciąg dalszy) a c 2. b 50 NW NW Najniższy poziom wody 1. Skrócić pręty elektrod do podanych długości. 2. Po skróceniu zaizolować elektrody. Wydajność pary t/h 0,9 1,4 2,2 Elektroda odniesienia do NW Wymiar mm a Pompa wł. Wymiar mm b Pompa wył. Wymiar c mm Przy skracaniu nie należy wyginać prętów elektrody. 19

20 Montaż elektrod (ciąg dalszy) Kombinacja elektrod poziomu dla ciśnienia roboczego do 1,0 bar (0,1 kpa) Regulator poziomu wody Skracanie elektrod patrz strona

21 Montaż elektrod (ciąg dalszy) d 3. A 15 A A B A a bc NW B C NW Najniższy poziom wody 1. Skrócić pręty elektrod do podanych długości. 2. Po skróceniu zaizolować elektrody. 3. Zwiększenie powierzchni pomiarowej A zamocować na jednym z zewnętrznych prętów elektrody. 4. Zwiększenie powierzchni pomiarowej B przesunąć na środkowy pręt elektrody i zamocować gwintowanym wkrętem bez łba. 5. Podkładkę zabezpieczającą C przesunąć na środkowy pręt elektrody. Wydajność pary t/h 0,9 1,4 2,2 Elektroda odniesienia do NW Wymiar mm a Pompa wł. Wymiar mm b Pompa wył. Wymiar mm c Najwyższy poziom wody Wymiar d mm Przy skracaniu nie należy wyginać prętów elektrody. 21

22 Montaż elektrod (ciąg dalszy) Ogranicznik poziomu wody Skracanie elektrody patrz strona

23 Montaż elektrod (ciąg dalszy) A a B NW A Zwiększenie powierzchni pomiarowej Patrz strona 23 B Podkładka zabezpieczająca NW Najniższy poziom wody Wydajność t/h 0,9 1,4 2,2 pa- ry Wymiar a mm H A B C D K L M G E F 01. Wkręcić przedłużenie elektrody D w ostrze elektrody A. 23

24 Montaż elektrod (ciąg dalszy) 02. Zaznaczyć długość pomiarową elektrody na przedłużeniu elektrody D. 03. Wykręcić przedłużenie elektrody D z ostrza elektrody A i skrócić je. 04. Wkręcić przedłużenie elektrody D w ostrze elektrody A. 05. Przesunąć sprężynę zabezpieczającą C na przedłużeniu elektrody D, aż do zamocowania jej w otworze B. 06. W razie konieczności zwiększenia powierzchni pomiarowej, nasunąć podkładkę E na przedłużenie D w taki sposób, aby od dołu wystawały z niej 2 mm przedłużenia. 07. Zamocować podkładkę E przy pomocy gwintowanego wkrętu bez łba G. 08. Docisnąć załączoną podkładkę zabezpieczającą F od dołu przez przedłużenie D do podkładki E. 10. Nałożyć załączony pierścień uszczelniający K na miejsce uszczelnienia L elektrody. Stosować jedynie załączony pierścień uszczelniający D DIN Posmarować gwint elektrody M niewielką ilością smaru silikonowego. 12. Wkręcić do oporu elektrodę kontroli poziomu w pokrywę kołnierzową (SW 36). Moment dokręcenia wynosi w stanie zimnym 160 Nm. Podczas montażu elektrody kontroli poziomu zwrócić uwagę na to, aby ostrze elektrody nie było wykrzywione i nie dotykało masy. Do izolowania cieplnego obudowy elektrody nie stosować izolacji cieplnej kotła. 09. Sprawdzić powierzchnie uszczelnienia przy pokrywie kołnierzowej. Przyłącze elektryczne Przyłącze elektrody: ekranowany, czterożyłowy przewód, np. I-Y(St)Y 2 2 0,8 lub LIYCY 4 0,5 mm 2 Długość maks. 100 m 24 przy konduktancji od 10 μs/cm

25 Montaż elektrod (ciąg dalszy) Długość maks. 30 m Długość maks. 15 m przy konduktancji od 0,5 μs/cm przy konduktancji od 0,5 μs/cm i zastosowaniu urządzenia dodatkowego URN 1 (24 V-) Zawór odsalający (ręczny) 1. Wykręcić śrubę zamykającą (SW 19) w dnie obudowy zaworu odsalającego. 2. Wkręcić zawór poboru próbek. 3. Zamontować zawór odcinający. A B A Zawór odsalający B Zawór poboru próbek (dostarczony osobno) 25

26 Zawór odsalający (ręczny) (ciąg dalszy) Części wyposażenia dodatkowego zamontować zgodnie z instrukcjami montażu (w opakowaniu). Przepływ w kierunku strzałki. Dowolna pozycja montażowa. Należy zapewnić łatwość odczytu skali. Urządzenie odsalające (automatyczne) 1. Elektrodę wkręcić i przykręcić w naczynie miernicze tylko wraz z dołączoną uszczelką Naczynie miernicze zamontować na króćcu przedłużenia. 3. Podłączyć przewód odsalający. A B C A Naczynie miernicze B Elektroda konduktancyjna C Zawór regulacyjny odsalania 26

27 Montaż zaworu bezpieczeństwa i uszczelnienia 2. Zamontować pionowo zawór bezpieczeństwa. 3. Podłączyć przewód wyrzutowy B i przewód kanalizacyjny A. 4. Sprawdzić szczelność przyłączy. A B C D C Ciśnienie kontrolne: 4,8 bar/0,48 MPa Gwarancja nie obejmuje szkód spowodowanych nadmiernym ciśnieniem próbnym. 1. Zamontować kołnierz pośredni D z uszczelkami C na króćcu przyłącza zabezpieczającego. Przyłącze zabezpieczające: przy 0,9 t/h: DN 80 PN 16 przy 1,4 t/h: DN 100 PN 16 przy 2,2 t/h: DN 125 PN 16 Montaż palnika Odrębna dokumentacja palnika. W przypadku, gdy dostarczona oddzielnie płyta palnika nie jest przygotowana fabrycznie, należy wywiercić otwory mocujące palnik w płycie palnika i wypalić otwór na głowicę palnika. Maks. otwór na głowicę palnika podano w tabeli. Wydajność pary Maks. otwór na głowicę palnika Minimalna długość głowicy palnika t/h 0,9 1,4 2,2 7 mm mm

28 Montaż palnika (ciąg dalszy) Głowica palnika powinna wystawać z izolacji cieplnej drzwi kotła. W celu zapewnienia prawidłowego funkcjonowania należy przestrzegać wymaganej minimalnej długości głowicy palnika. W macie termoizolacyjnej w drzwiach kotła należy wyciąć otwór zgodnie ze średnicą głowicy palnika. Po zamontowaniu palnika szczelinę pomiędzy głowicą palnika a blokiem izolacji termicznej uszczelnić dostarczoną uszczelką głowicy palnika. Nieprzestrzeganie tej wskazówki może doprowadzić do uszkodzenia drzwi kotła wskutek wysokiej temperatury. Montaż wziernika komory spalania Przy pomocy dostarczonego przewodu z tworzywa sztucznego połączyć rurkę wziernika (zamknięcie rurki wziernika dołączone jest do komory spalania) z wentylatorem palnika (otwór pomiarowy dla Statycznego ciśnienia palnika ). Regulacja palnika Odrębna dokumentacja palnika. Największy przepływ oleju lub gazu palnika należy ustawić odpowiednio do podanej wydajności pary kotła. Wydajność pary Opór przepływu spalin t/h Pa mbar 0, ,0 1, ,6 2, ,7 28

29 Regulacja palnika (ciąg dalszy) Minimalna wydajność pary dla stopnia obciążenia podstawowego powinna być ustawiona zgodnie z warunkami komina. Wskazówki dotyczące uruchomienia Instrukcja serwisu kotła i palnika 29

30 30

31 31
