1 BILANS MEDIÓW NAZWA IWENSTYCJI: PRZEBUDOWA I REMONT BUDYNKU A I B PORADNI PSYCHOLOGICZNO- PEDAGOGICZNEJ NR 5 PRZY UL. CZAJKOWSKIEGO 28 WE WROCŁAWIU ORAZ BUDOWA OGRODZENIA Z PRZEBUDOWĄ NAWIERZCHNI NA TERENIE PLACÓWKI. LOKALIZACJA: ul. Czajkowskiego 28, Wrocław NR DZIAŁEK: 47/; 47/4; 47/5; 47/6 AM- OBRĘB KARŁOWICE INWESTOR: GMINA WROCŁAW pl. Nowy Targ Wrocław imię i nazwisko nr uprawnień podpis ARCHITEKTURA Projektant: INSTALACJE SANITARNE Projektant: mgr inż. arch. Bartłomiej Damczyk mgr inż Szymon Pyszczek 0/07/DOIA SKL/096/POOS/05 INSTALACJE ELEKTRYCZNE Projektant: mgr inż. Krystian Pryłowski 200/DOŚ/5 LUTY 208 Bartłomiej Damczyk Pracownia Projektowa Bdproject

2 Spis treści 2. Kopie decyzji, warunków technicznych i uzgodnień Warunki MPWiK z 8 stycznia 208r Umowa archiwalna MPWiK (obowiązująca) - ścieki opadowe Umowa archiwalna MPWiK (obowiązująca) - zaopatrzenie w wodę i odprowadzenie ścieków Umowa archiwalna TAURON (obowiązująca) - zaopatrzenie w energie elektryczną...8. Bilanse mediów instalacje sanitarne ŚCIEKI DESZCZOWE Obliczenie ilości ścieków opadowych Założenia przyjęte do obliczeń ilości ścieków Bilans różnicujący ilości wód opadowych Stan istniejący (umowa 02404/FOU 09/204) Stan projektowany WODA DO CELÓW SOCJALNO BYTOWYCH i PPOŻ Bilans wody Zaopatrzenie w wodę do celów socjalno-bytowych Zaopatrzenie w wodę do celów przeciwpożarowych ( wewnętrznego gaszenia pożaru) ŚCIEKI SANITARNE Ilość ścieków sanitarnych ZAPOTRZEBOWANIE CIEPŁA Obliczenia zapotrzebowania ciepła dla budynku A Obliczenia zapotrzebowania ciepła dla budynku B Bilanse mediów instalacje elektrycznej Bilans mocy energii elektrycznej...7 Bartłomiej Damczyk Pracownia Projektowa Bdproject 2

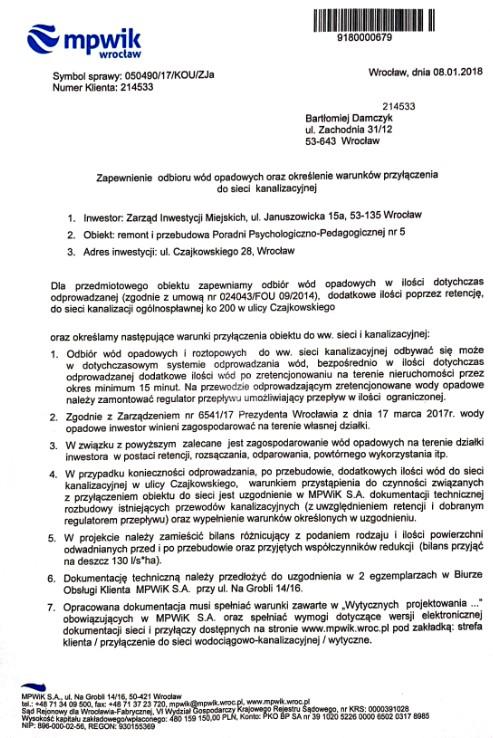

3 2. Kopie decyzji, warunków technicznych i uzgodnień 2.. Warunki MPWiK z 8 stycznia 208r. Bartłomiej Damczyk Pracownia Projektowa Bdproject

4 Bartłomiej Damczyk Pracownia Projektowa Bdproject 4

5 2.2. Umowa archiwalna MPWiK (obowiązująca) - ścieki opadowe Bartłomiej Damczyk Pracownia Projektowa Bdproject 5

7 2.. Umowa archiwalna MPWiK (obowiązująca) - zaopatrzenie w wodę i odprowadzenie ścieków Bartłomiej Damczyk Pracownia Projektowa Bdproject 7

8 2.4. Umowa archiwalna TAURON (obowiązująca) - zaopatrzenie w energie elektryczną Bartłomiej Damczyk Pracownia Projektowa Bdproject 8

10 . Bilanse mediów instalacje sanitarne.. ŚCIEKI DESZCZOWE Zgodnie z Warunkami technicznymi MPWiK Wrocław przyjęto do bezpośredniego odprowadzenia ilość wód opadowych wynoszącą ok. 0 dm/s. W związku ze zmianą nawierzchni z płyt betonowych na kostkę betonową typu "ekologicznego" z fugami wypełnionymi grysem ilość wód zostanie zmniejszona.... Obliczenie ilości ścieków opadowych W związku z remontem i przebudową nie ulega zmianie powierzchnia zlewni oraz natężenie deszczu. Określenie obliczeniowych natężeń przepływu wód opadowych obliczono wg wzorów: - obliczeniowe natężenie deszczu: q - natężenie deszczu o czasie trwania 5 minut obliczone ze wzoru Błaszczyka q 2 6,6 H c 2 =0,4 [l/s ha] 5 H - średnia roczna wysokość opadu (przyjęto dla miasta Wrocławia i okolic 585 mm/rok) c - powtarzalność deszczu, lata (przyjęto dla zlewni i spadków c=5)..2. Założenia przyjęte do obliczeń ilości ścieków. - przyjęte prawdopodobieństwo występowania deszczu ( raz na 2 lata ) P = 50% - czas trwania deszczu - współczynniki spływu powierzchniowego: nawierzchnia szczelne, dachy t=5 min. nawierzchnia chodnika z kostki bet. - natężenie deszczu średnie Ψ = 0,90 Ψ 2 = 0,60 5,0 dm /s/ha - natężenie deszczu maksymalne 0,0 dm /s/ha... Bilans różnicujący ilości wód opadowych... Stan istniejący (umowa 02404/FOU 09/204) Miesięczna ilość ścieków wg umowy jest oblicza ze wzoru: I m = I + I 2 I = (P x A x w ) / 2 I 2 = (P 2 x A x w 2 ) / 2 gdzie: P powierzchnia trwała szczelna (m 2 ) Bartłomiej Damczyk Pracownia Projektowa Bdproject 0

11 P 2 powierzchnia trwała nieszczelna (m 2 ) A roczna wielkość opadów atmosferycznych (m / m 2 ) wynosząca 0,5879 w współczynnik spływu dla powierzchni trwałej szczelnej wynoszący 0,9 w 2 współczynnik spływu dla powierzchni trwałej nieszczelnej wynoszący 0,6 P (powierzchnie odwadniane m2) w (współczynnik spływu) Ilość ścieków opadowych ( m) 70,07 0,9,0 0,0 0,6 0,0 razem Im, Stan projektowany Zwiększone zostaną powierzchnie trwałe nieszczelne o 69 m2, zmniejszone trwałe szczelne o 25,07 m2 poprzez zastosowanie nawierzchni utwardzonych kostką betonową typu "ekologicznego" z fugami wypełnionymi grysem. P (powierzchnie odwadniane m2) w (współczynnik spływu) Ilość ścieków opadowych ( m) 78,0 0,9 6,7 69,0 0,6 0,8 razem Im 7,5 Dotychczasowa ilość wód opadowych tj. m zostanie odprowadzona do kanalizacji w ul. Czajkowskiego, natomiast z dodatkowych 6,5m - cześć rozstanie rozsączona (,5 m), cześć ( 5,0 m) zretencjonowana w objętości instalacji kanalizacyjnej. Miarodajne natężenie przepływu ścieków deszczowych obliczane jest z zależności: Q q F [l/s] gdzie: F n - powierzchnia normalna zlewni deszczowej w ha - współczynnik spływu powierzchniowego Wyniki dla poszczególnych powierzchni zestawiono w tabeli: Rodzaj zlewni dm Współczynnik spływu ψ n Powierzchnia zlewni F (ha) Ilość ścieków deszczowych Q (dm/s) dachy 0,9 0,078 4,4 nawierzchnie utwardzone 0,7 0,069 2,9 Suma 7,.2. WODA DO CELÓW SOCJALNO BYTOWYCH i PPOŻ. Budynek jest zasilany w wodę z istniejącego przyłącza wodociągowego zlokalizowanego w piwnicy budynku od strony ul. Czajkowskiego. W związku z zachowaniem pierwotnego zapotrzebowania na wodę - przyłącza wraz z układami pomiarowymi pozostają bez zmian. Bartłomiej Damczyk Pracownia Projektowa Bdproject

12 .2.. Bilans wody.2... Zaopatrzenie w wodę do celów socjalno-bytowych. Przyjęto zużycie wody 6 dm/zatrudnionego/dobę - wg rozporządzenie ministra infrastruktury z dnia 4 stycznia 2002 r. W sprawie określenia przeciętnych norm zużycia wody. Przyjęta ilość zatrudnionych w budynku - 20 Qmax.dob.=20 x 6dm/d =0,2 m/d Zapotrzebowanie wody pozostaje bez zmian w stosunku do pierwotnego Zaopatrzenie w wodę do celów przeciwpożarowych ( wewnętrznego gaszenia pożaru) Budynek A (główny) jest wyposażony w hydranty H25 o wydajności pojedynczego hydrantu,0 dm/s. Przyjęto jednoczesną pracę 2 hydrantów 2 x,0 dm/s = 2,0 dm/s. Zapotrzebowanie wody pozostaje bez zmian w stosunku do pierwotnego... ŚCIEKI SANITARNE Ścieki sanitarne są odprowadzane przykanalikiem Dn50 do kolektora ogólnospławnego w ul. Strzegomskiej... Ilość ścieków sanitarnych Przyjęto dobową ilość ścieków wynoszącą 0,9 ilości doprowadzonej wody Qmax.dob.= 0, m /d. Bilans ścieków sanitarnych pozostał bez zmian..4. ZAPOTRZEBOWANIE CIEPŁA Zapotrzebowanie na ciepło istniejących budynków na cele grzewcze wynosi ~48,5 kw. Zapotrzebowanie ciepła dla przygotowania ciepłej wody użytkowej (maksymalne godzinowe) wynosi ~2, kw i pozostaje bez zmian w stosunku do pierwotnego. Źródłem ciepła jest istniejący węzeł cieplny, wymiennikowy, dwufunkcyjny, należący do Fortum Wrocław..4.. Obliczenia zapotrzebowania ciepła dla budynku A Zestawienie uproszczonych współ. strat ciepła Zestawienie obliczeniowych współczynników strat ciepła przez przenikanie dla Strefa O Kod Typ przegrody Symbol Nazwa A U H tr,s H % m 2 W/(m 2 K) W/K % Ściana zewnętrzna Okno zewnętrzne Drzwi zewnętrzne Strop wewnętrzny SZ Ściana zewnętrzna 287,86,0 57, 55,5 OZ Okno zewnętrzne 65,72,60 75,5 27,9 DZ Drzwi zewnętrzne 4,00 2,50,60 2, STW Strop wewnętrzny 6,8 0,80 99,5 5,6 Bartłomiej Damczyk Pracownia Projektowa Bdproject 2

13 Całkowity współczynnik strat ciepła przez przenikanie H tr,s 645,62 W/K Obliczenia zbiorcze Temperatura wewnętrzna strefy i 22,97 o C Pole powierzchni pomieszczeń o regulowanej temperaturze A f 8, m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi q int 0,0 W/m 2 Pojemność cieplna budynku C m J/K Stała czasowa budynku 24,0 h Udział granicznych potrzeb ciepła H,lim,4 - - a H 2,6 - Obliczenia miesięcznego zapotrzebowania na energię do ogrzewania i wentylacji Q H,nd,n kwh/m-c Miesiąc I II III IV V VI VII VIII IX X XI XII Średnia temperatura zewnętrzna e, o C -0,4-0,7 2,8 7, 2,7 7, 6,0 7,8,4 8,9,8 -, Liczba godzin w miesiącu t m, h Miesięczna strata ciepła przez przenikanie Q H,tr=0 - H tr ( i- e) t m kwh/m-c Miesięczna strata ciepła przez przenikanie z strefami ogrzewanymi Q H,zy=0 - H zy ( i- i,yz) t m kwh/m-c Miesięczna strata ciepła przez przenikanie Q H,ht=Q H,t+Q H,zy kwh/m-c Miesięczne zyski ciepła od nasłonecznienia Q sol, kwh/m-c Miesięczne wewnętrzne zyski ciepła Q int=q int 0 - A f t m kwh/m-c Miesięczne zyski ciepła Q H,gn=Q sol+q int kwh/m-c , , , , , , , , , , , , H=Q H,gn/Q H,ht 0,07 0,0 0,2 0,8 0,7,8,0,6 0,52 0,22 0,09 0,06 H, 0,07 0,09 0,5 0,29 0,55 0,00 0,00 0,00 0,7 0,6 0,08 0,07 H,2 0,09 0,5 0,29 0,55,05 0,00 0,00 0,00 0,94 0,7 0,6 0,08 f H,m,00,00,00,00,00 0,00 0,00 0,00,00,00,00,00 Współczynnik wykorzystania zysków ciepła, H,gn,00,00 0,99 0,95 0,82 0,60 0,69 0,6 0,90 0,99,00,00 Miesięczne zapotrzebowanie na energię Q H,nd,n=Q H,ht - H,gn Q H,gn kwh/m-c Całkowita ilość ciepła przenoszonego ze strefy ogrzewanej przez wentylację w miesiącu Q v,e=0 - H ve ( i- e) t M kwh/m-c Całkowita ilość ciepła przenoszonego ze strefy ogrzewanej w miesiącu Q ht=q tr 045 5, , , , 6 962, ,9 82,8 442, , , , , Bartłomiej Damczyk Pracownia Projektowa Bdproject

14 + Q v,e kwh/m-c Roczne zapotrzebowanie na energię użytkową dla ogrzewania i wentylacji Q H,nd= (Q H,nd,n), kwh/rok 625,5 Zestawienie stref Numer strefy Nazwa strefy A V t Zapotrzebowanie na ciepło - m 2 m o C kwh/rok Strefa O 8,0 929,78 22,97 625,46 Całkowite zapotrzebowanie strefy Q H,nd [kwh/rok] 625, Obliczenia zapotrzebowania ciepła dla budynku B Zestawienie uproszczonych współ. strat ciepła Zestawienie obliczeniowych współczynników strat ciepła przez przenikanie dla Przyziemie Kod Typ przegrody Symbol Nazwa A U H tr,s H % m 2 W/(m 2 K) W/K % Ściana zewnętrzna Strop wewnętrzny Podłoga na gruncie Okno zewnętrzne Drzwi zewnętrzne SZ Ściana zewnętrzna 06,28 0,7 4,52 7,97 STW Strop wewnętrzny 7,77 0,27 5,00,08 PG Podłoga na gruncie 7,77 0,0 7,54 6,58 OZ Okno zewnętrzne 6,09,60 42,02 6,66 DZ Drzwi zewnętrzne,6 2,50 6,55 5,7 Całkowity współczynnik strat ciepła przez przenikanie H tr,s 4,6 W/K Obliczenia zbiorcze Temperatura wewnętrzna strefy i 22,0 o C Pole powierzchni pomieszczeń o regulowanej temperaturze A f 7,8 m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi q int 0,0 W/m 2 Pojemność cieplna budynku C m J/K Stała czasowa budynku 25,2 h Udział granicznych potrzeb ciepła H,lim,4 - - a H 2,7 - Obliczenia miesięcznego zapotrzebowania na energię do ogrzewania i wentylacji Q H,nd,n kwh/m-c Miesiąc I II III IV V VI VII VIII IX X XI XII Średnia temperatura zewnętrzna e, o C Liczba godzin w miesiącu t m, h Miesięczna strata ciepła przez przenikanie Q H,tr=0 - -0,4-0,7 2,8 7, 2,7 7, 6,0 7,8,4 8,9,8 -, Bartłomiej Damczyk Pracownia Projektowa Bdproject 4

15 H tr ( i- e) t m kwh/mc Miesięczna strata ciepła przez przenikanie z strefami ogrzewanymi Q H,zy=0 - H zy ( i- i,yz) t m kwh/m-c Miesięczna strata ciepła przez przenikanie Q H,ht=Q H,t+Q H,zy kwh/m-c Miesięczne zyski ciepła od nasłonecznienia Q sol, kwh/m-c Miesięczne wewnętrzne zyski ciepła Q int=q int 0 - A f t m kwh/m-c 57,0 22,4 8 57,0 45,5 57,0 45,5 57,0 57,0 45,5 57,0 45,5 57, Miesięczne zyski ciepła Q H,gn=Q sol+q int kwh/m-c H=Q H,gn/Q H,ht 0,06 0,08 0,7 0, 0,69,4,08,6 0,48 0,9 0,08 0,05 H, 0,05 0,07 0, 0,25 0,5 0,00 0,00 0,00 0,4 0, 0,06 0,05 H,2 0,07 0, 0,25 0,5,05 0,00 0,00 0,00 0,92 0,4 0, 0,06 f H,m,00,00,00,00,00 0,00 0,00 0,00,00,00,00,00 Współczynnik wykorzystania,00,00 0,99 0,96 0,85 0,59 0,70 0,6 0,92 0,99,00,00 zysków ciepła, H,gn Miesięczne zapotrzebowanie na energię Q H,nd,n=Q H,ht - H,gn Q H,gn kwh/m-c Całkowita ilość ciepła przenoszonego ze strefy ogrzewanej przez wentylację w miesiącu Q v,e=0 - H ve ( i- e) t M kwh/mc Całkowita ilość ciepła przenoszonego ze strefy ogrzewanej w miesiącu Q ht=q tr + Q v,e kwh/m-c 2684, 4 29, 0 209, 5 228, 6 494,9 0 94,09 88,5 8 92,96 595, 50, , , Roczne zapotrzebowanie na energię użytkową dla ogrzewania i wentylacji Q H,nd= (Q H,nd,n), kwh/rok 5996,4 Zestawienie stref Zestawienie stref Numer strefy Nazwa strefy A V t Zapotrzebowanie na ciepło - m 2 m o C kwh/rok Bartłomiej Damczyk Pracownia Projektowa Bdproject 5

16 Przyziemie 7,77 8,94 22,0 5996,45 Całkowite zapotrzebowanie strefy Q H,nd [kwh/rok] 5996,45 Bartłomiej Damczyk Pracownia Projektowa Bdproject 6

17 4. Bilanse mediów instalacje elektrycznej 4.. Bilans mocy energii elektrycznej Bilans mocy budynku B określono na podstawie oszacowania energii elektrycznej pobieranej przez oświetlenie oraz gniazda wtyczkowe itp. z uwzględnieniem współczynników zapotrzebowania. BUDYNEK B Lp Rodzaj odbioru Moc zainstalowana [kw] Współczynnik zapotrzebowania kz Moc zapotrzebowana [kw] OŚWIETLENIE,0,0,0 2 GNIAZDA 5*0,2=,0 0,5,5 POZOSTAŁE,0,0,0 4 RAZEM 5,0 0,7,5 Bilans mocy budynku głównego A określono na podstawie oszacowania energii elektrycznej pobieranej przez oświetlenie oraz gniazda wtyczkowe itp. z uwzględnieniem współczynników zapotrzebowania. BUDYNEK A Lp Rodzaj odbioru Moc zainstalowana [kw] Współczynnik zapotrzebowania kz Moc zapotrzebowana [kw] OŚWIETLENIE 0,5+,5+,5+0,5=4,0,0 4,0 2 GNIAZDA ( )*0,2=6,0 0,4 6,4 TEREN ZEWNĘTRZNY (oświetlenie, brama) 0,6,0 0,6 4 POZOSTAŁE 2,0,0 2,0 5 RAZEM 2,0 0,59,0 Budynek główny A jest zasilony ze złącza kablowego usytuowanego na elewacji. Zasilanie budynku B zaprojektowano z rozdzielnicy głównej budynku A. Moc zapotrzebowaną obu budynków A+B obliczono poprzez sumę mocy zapotrzebowanych każdego z budynków przemnożoną przez współczynnik jednoczesności. Dobrano współczynnik jednoczesności 0,9. MOC ZAPOTRZEBOWANA BUDYNKU A i B Lp Rodzaj odbioru Moc zainstalowana [kw] BUDYNEK A,0 2 BUDYNEK B,5 4 RAZEM 6,5 Kj 0,9 4 RAZEM 4,85 Bartłomiej Damczyk Pracownia Projektowa Bdproject 7

18 Moc zapotrzebowana obu budynków 4,85 kw pokrywa się z mocą określoną wg. umowny z dostawcą energii 5 kw. Moc przyłączeniowa 5kW jest wystarczająca do zasilenia obu budynków. Nie ma konieczności zwiększenia mocy przyłączeniowej. Bartłomiej Damczyk Pracownia Projektowa Bdproject 8
