1 A UTOMAT YKA PRZEMYSŁOW A Ryszard Podolski, Marek Dziedzic Opole, ul. Telesfora tel./fax /, kom., info@apmikroster.com.pl NIP REGON Instrukcja obsługi Sterownika filtra pulsacyjnego ONLINE SOP współpracuje z przetwornikiem ΔP.

2 SOPf AP Mikroster OPOLE I. PODSTAWOWE WYMAGANIA I BEZPIECZEŃSTWO UŻYTKOWANIA Montaż i instalacja powinna być przeprowadzona przez wykwalifikowany personel. Podczas instalacji należy zastosować wszelkie wymogi ochrony. Na instalatorze spoczywa obowiązek instalacji zgodnie z przepisami dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż należy przeprowadzić zgodnie z dokumentacją techniczną urządzenia, należy także wybrać konfigurację. Niewłaściwa konfiguracja może spowodować błędne działanie, prowadzące do uszkodzenia lub wypadku. Urządzenie przeznaczone jest do pracy w środowisku przemysłowym. Nie używać urządzenia w strefie zagrożonej wybuchem. Zabezpieczyć urządzenie przed opadami atmosferycznymi, nadmierną wilgocią i temperaturą. Producent nie ponosi odpowiedzialności za szkody wynikłe z niewłaściwego zainstalowania oraz nieprawidłowego użytkowania urządzenia. II. ZASTOSOWANIE. OGÓLNA CHARAKTERYSTYKA. Sterownik SOP to prosty, mikroprocesorowy układ sterowania filtrami pulsacyjnymi typu online. Umożliwia on sterowanie zaworami regeneracyjnymi filtra, w trybie czasowym lub progowym. W trybie progowym sterownik współpracuje z przetwornikiem różnicy ciśnień, który mierzy opór tkaniny filtracyjnej. Pozwala to na precyzyjną i oszczędną regenerację tkaniny oraz umożliwia optymalną pracę filtra. Sterownik przystosowany jest do montażu na standardowej szynie mm (standard DIN EN ). Takie wykonanie ma symbol SOPA. Sterownik może być również zamontowany, w obudowie z tworzywa o stopniu ochronnym IP wraz z transformatorem zasilającym, z wejściami na kable od dołu lub od góry. Obudowa spełnia normy PN IEC. Takie wykonanie ma symbol SOPT, a w obudowie metalowej SOPM. Podstawowe parametry sterownika SOP. Zasilanie sterownika VAC/ VA lub VDC%/W poprzez transformator VAC/Hz/W.. Maksymalna ilość sterowanych zaworów w komorze SOPA SOPT SOPM szt., SOPA SOPT SOPM szt.. Zasilanie zaworów regeneracyjnych VDC/ W. Czas impulsu regeneracji TIR.. s. Czas przerwy międzyimpulsowej TMI s. Czas przerwy międzycyklicznej TMC min.. Wejście analogowe.. ma, Ω zakres, kpa dokładność, % ; / cyfra. Wejście dwustanowe zdalne wyłączenie regeneracji ZW VDC/ ma, wejście drugi czas TMC VDC/ ma.. Pulpit: wyświetlacz LED, czerwony, mm cyfry; przyciski; diody informacyjne.. Zakres temperatury pracy sterownika C do C. Obudowa sterownika typ obudowy SOPA na szynę T, materiał NORYL UL, stopień ochrony IP. wymiar xx mm,. Wymiary szafki SOPT z tworzywa xx mm IP SOPM metalowa xx mm IP

3 SOPf AP Mikroster OPOLE III. OPIS PRACY STEROWNIKA Po załączeniu napięcia, sterownik testuje SRAM, EEPROM, FLASH, itp.. oraz wyświetlacz, diody i rozpoczyna pracę. Na wyświetlaczu pojawia się numer zaworu, który będzie uruchomiony, na początku jest to: Następnie, załączane będą kolejne elektrozawory, z odliczaniem poszczególnych czasów zgodnie z ustawionymi parametrami. Przy każdym załączeniu zaworu zaświeca się zielona dioda Zawór. Jeżeli wystąpi zwarcie lub przerwa w obwodzie załączanego zaworu, to zawór zostaje pominięty, zaświeca się wtedy dioda Alarm. Po usunięciu uszkodzenia w obwodzie zaworu, dioda alarmu zgaśnie przy następnym załączeniu zaworu. Alarm można również skasować przyciskiem C Sterownik umożliwia wybór jednego z dwóch trybów pracy: Progowy lub Czasowy (parametr nr ). W pracy Progowej niezbędne jest wyposażenie sterownika w pomiar różnicy ciśnień. Jeżeli w czasie pracy progowej uszkodzi się przetwornik różnicy ciśnień, to dioda P pulsuje na czerwono, a sterownik automatycznie przechodzi na tryb Czasowy. Gdy powróci prawidłowy sygnał z przetwornika, sterownik wraca do pracy progowej. TRYB PROGOWY W tym trybie dioda P świeci na zielono sterownik załącza regenerację całego filtra wtedy, gdy aktualny pomiar różnicy ciśnień na filtrze przekroczy wartość ustawionego progu. Zawory są załączane na czasu impulsu regeneracji TIR z przerwą pomiędzy zaworami TMI. Regeneracja odpylacza trwa tak długo, aż pomiar różnicy ciśnień spadnie poniżej ustawionego progu P. Sterownik uruchomi ponownie regenerację tkaniny z chwilą kolejnego wzrostu oporu filtra powyżej progu P. W przypadku wyłączenia wentylatora wyciągowego, gdy różnica ciśnień spadnie poniżej. kpa (dioda P świeci na czerwono), następuje załączenie kilku cykli końcowej regeneracji filtra. Ilość cykli jest ustawiana. Gdy pomiar wzrośnie powyżej, kpa dioda świeci na zielono. Wzrost różnicy ciśnień powyżej. kpa również sygnalizuje dioda P kolorem czerwonym. W trybie progowym pobudzenie wejścia ZW powoduje natychmiastowe zatrzymanie regeneracji filtra. Zaświeca się na czerwono dioda ZW/TMC. Po zdjęciu sygnału z wejścia regeneracja jest kontynuowana, od miejsca w którym została zatrzymana. TRYB CZASOWY W tym trybie dioda P wyłączona elektrozawory załączane są na czasu impulsu regeneracji TIR (,,s), z przerwą pomiędzy zaworami TMI (s) oraz czasem międzycyklicznym TMC ( min) jest to przerwa między ostatnim i pierwszym zaworem w filtrze. W trybie czasowym pobudzenie wejścia ZW powoduje zatrzymanie regeneracji filtra. Jednak wcześniej sterownik zakończy rozpoczęty cykl regeneracji oraz wykona kilka cykli końcowej regeneracji ich ilość jest ustawiana w parametrze. W czasie końcowej regeneracji pulsuje czerwona dioda ZW/TMC, a przy zatrzymanej pracy dioda świeci światłem ciągłym. Drugi czas między cykliczny TMC. Wejście dwustanowe TMC uaktywnia drugi czas międzycykliczny. Świeci wtedy na żółto dioda ZW/TMC. Przykładowe wykorzystanie tego wejścia, to podłączenie pomocniczego styku stycznika dodatkowej maszyny (obsługiwanej przez filtr) i ustawienie krótszego czasu TMC. Wtedy filtr będzie intensywniej regenerowany.

4 SOPf AP Mikroster OPOLE IV. USTAWIANIE PARAMETRÓW STEROWANIA Do ustawiania parametrów sterowania służą klawiatura i wyświetlacz. Wszystkie ustawiane parametry można zmieniać w czasie pracy sterownika. Przyciskiem wybierane są kolejne parametry, a przyciskami i zmieniane są ich wartości. Nowa wartość parametru zapamiętana jest po przejściu na kolejny parametr (przyciskiem ) lub po sekundach od ostatniej zmiany. Przycisk C kasowanie, służy do kasowania alarmów, po jego naciśnięciu zaświecają się wszystkie diody na s jako kontrola lampek a następnie kasowane są diody alarmowe tych alarmów, które ustąpiły. Trzymanie przycisku przez s, powoduje uruchomienie bieżącego elektrozaworu, oraz przejście do trybu wyświetlania aktualnego numeru zaworu. Wyświetlany jest numer zaworu, który będzie załączony.. Parametry pracy przycisk. TIR czas impulsu regeneracji parametr czas załączenia elektrozaworu. Parametr można zmieniać w granicach,,s. TMI czas międzyimpulsowy parametr przerwa między kolejnymi zaworami. Zmienia się on w granicach sekund co. TMC czas międzycykliczny parametr czas przerwy między ostatnim zaworem w filtrze a pierwszym. Parametr zmienia się w zakresie minut co. Parametry konfiguracji przycisk trzymany przez s. Ilość zaworów w filtrze parametr. Ilość obsługiwanych zaworów można wybrać z zakresu.. szt. lub.. szt. Uszkodzony zawór parametru. Wyświetlany jest numer pierwszego uszkodzonego zaworu, który został wykryty. Drugi czas międzycykliczny TMC parametr Wartość tego czasu ustawiać można w zakresie minut co. Tryb pracy sterownika parametr. Parametr ustawiany jest na wartości od do oraz od do. Wartość.. to tryb czasowy, wartość liczbowa określa ilość cykli regeneracji końcowej po wystąpieniu sygnału ZR. Wartości to tryb progowy. Liczba jedności (od do ) oznacza tu równocześnie ilość cykli końcowej regeneracji filtra po wyłączeniu wentylatora (po wstąpieniu alarmu P minimum). Na przykład liczba to wybrany tryb progowy i dwa cykle końcowej regeneracji... Próg różnicy ciśnień parametr. Wartość pomiaru P, która wyzwala regenerację filtra (w trybie progowym) Wartość ta podana jest w kpa, można ją zmieniać w zakresie,, kpa. Pomiar różnicy ciśnień parametr. Aktualna wartość pomiaru różnicy ciśnień. Zakres pomiaru,, kpa.

5 SOPf AP Mikroster OPOLE TABELA zakres zmian parametrów. numer param. nazwa parametru Jednostka zakres min. zakres maks. Czas impulsu regeneracji TIR S, Czas międzyimpulsowy TMI S Czas międzycykliczny TMC Min Ilość zaworów w komorze SOPx SOPx Uszkodzony zawór Numer Drugi czas międzycykliczny TMC min Tryb pracy sterownika Próg różnicy ciśnień kpa,, Pomiar różnicy ciśnień kpa,, TABELA Opis parametru nr tryb pracy sterownika Wartość Tryb pracy sterownika Ilość cykli parametru regeneracji końcowej Czasowy Czasowy Czasowy Czasowy Czasowy Czasowy Progowy Progowy Progowy Progowy Progowy Progowy Opis diod informacyjnych: ΔP w trybie czasowym nie świeci. Świeci na zielono tryb progowy. Alarmy w trybie progowym: dioda czerwona pomiar ΔP poniżej progu alarmowego, kpa (wyłącza się powyżej, kpa) np. wyłączony wentylator, czerwony pulsujący brak przetwornika różnicy ciśnień Zawór sygnalizacja pracy zaworu, Alarm uszkodzony zawór, zwarcie lub przerwa w obwodzie elektrycznym, ZW/TMC aktywne wejście ZW zdalne wyłączenie regeneracji, dioda pulsuje na czerwono, gdy wykonywane są końcowe cykle regeneracji (tryb czasowy) oraz świeci ciągle przy zatrzymanej regeneracji. Gdy aktywne jest wejście TMC dioda świeci na zielono. V. PODŁĄCZENIE STEROWNIKA. Wszelkie prace instalacyjne należy przeprowadzić przy odłączonym napięciu zasilania. Po montażu urządzenia, przed załączeniem napięcia należy dokładnie sprawdzić poprawność wykonanych połączeń. W urządzeniu występuje niebezpieczne napięcie, które może spowodować śmiertelne porażenie. Przed przystąpieniem do instalacji, konserwacji lub naprawy należy bezwzględnie odłączyć urządzenie od źródła zasilania. Urządzenie przewidziane jest do załączania zdalnego, nie posiada więc wewnętrznego wyłącznika. Taki wyłącznik należy przewidzieć w instalacji zasilającej. Sterownik SOPA dostarczany jest w komplecie z transformatorem zasilającym V/V AC, VA. Należy zamontować go w odpowiedniej obudowie, oraz podłączyć jak na rysunku w dokumentacji. W obwodzie zasilania zamontować wyłącznik oraz bezpiecznik, A.

6 SOPf AP Mikroster OPOLE Sterownik w wersji SOPT umieszczony jest w plastykowej obudowie rys., wraz z transformatorem zasilającym. Do szafki należy doprowadzić zasilanie VAC, Hz/W, które to podłączone jest do listwy X. Faza L łączona jest poprzez bezpiecznik listwowy wartość bezpiecznika,a. Na rys. przedstawiony jest widok sterownika, jego pulpit oraz listwy połączeniowe. Połączenia z filtrem należy wykonać tak jak przedstawiono na rysunku nr. Do listwy X sterownika na zaciski podłącza się odpowiednio przewody zaworów regeneracyjnych filtra. Na zaciski i listwy X sterownika można podłączyć styk ZW /zdalne wyłączenie regeneracji/ np.: manometr kontaktowy, blokujący sterownik przy niskim ciśnieniu regeneracji. Na zaciski i sterownika podłączyć można styk, który uaktywni drugi czas miedzycykliczny TMC. Na zaciski listwy X sterownika należy podłączyć przetwornik różnicy ciśnień PRC o sygnale wyjściowym ma i zasilaniu V napięcia stałego. W komorach czystego i brudnego powietrza należy wpawać króćce, które odpowiednio należy połączyć z przetwornikiem. Przetwornik zasilany dwuprzewodowo podłączamy na zaciski () i (). W przypadku zastosowania przetwornika różnicy ciśnień typu PRC..., należy podłączyć go trójprzewodowo jak na rys., a króćce należy połączyć rurką igielitową o wewnętrznej średnicy mm. Jeżeli temperatura medium jest wyższa od C, to przetwornik należy zamontować z radiatorami. Kable wprowadza się dołem lub górą szafki poprzez dławiki. Opis zacisków sterownika listwa X: NR LISTWY SYGNAŁ OPIS SYGNAŁU Zx elektrozawory regeneracyjne nr, ZW wejście ZW, zdalne wyłączenie regeneracji, TMC wejście TMC drugi czas międzycykliczny, VDC wyjście, zasilanie ΔP, wejść VDC / ma n.c. ΔP wejście pomiarowe.. ma VDC wyjście zasilania VDC, n.c. VAC zasilanie sterownika VAC /lub VDC/ VAC zasilanie sterownika VAC /lub VDC/ Zaciski zasilania listwa X dla wersji SOPT : L przewód L zasilania VAC, N przewód N zasilania Oznakowanie SOPx z: Standardowo sterowniki SOP produkowane są na lub zaworów, a rzeczywista ilość zaworów dla danego filtra jest ustawiana w parametrach konfiguracji. SOPx typ sterownika: SOPA do montażu na szynę T, SOPT w szafce obiektowej z tworzywa IP, SOPM w szafce obiektowej metalowej IP, SOPMEx w szafce metalowej z atestem Ex II, IP, sterownie jedną komorą bezpośrednie sterowanie zaworami, z max. ilość zaworów w komorze lub, Wersje sterownika produkowane standardowo: SOPA SOPA SOPT SOPT SOPM SOPM sterownik na szynę T,.. zaworów regeneracyjnych, sterownik na szynę T,.. zaworów regeneracyjnych, sterownik w obudowie z tworzywa,.. zaworów regeneracyjnych, sterownik w obudowie z tworzywa,.. zaworów regeneracyjnych, sterownik w obudowie metalowej,.. zaworów regeneracyjnych, sterownik w obudowie metalowej,.. zaworów regeneracyjnych,

7 zał./wył. regeneracji ZW czas TMC VDC ma PRC VDC zasilanie VAC lub VDC VAC lub VDC Zawór Alarm ZW/TMC MikroSter Opole Tryb P STER C SO X zawór Z zawór Z zawór Z zawór Z zawór Z zawór Z zaciski nieparzyste ZZ, (VDC) wspólne zaciski parzyste ZZ, (VDC) sterujące SO w obudowie modułowej z tworzywa Automatyka Przemysłowa MikroSter s.c. Opole Widok sterownika SOA Pomiar różnicy ciśnień SO

8 zasilanie VAC VAC lub zasilanie VDC VDC Z Z SO/X Z Z Z Z ZW V TMC T lub F F,A,A X x, x, x, L N zasilanie sterownika lub zasilanie sterownika x, A VDC A x, A VDC A x, A VDC A x, A VDC A x, A A VDC x, A A VDC x, S S ZW załączaniewyłączanie regeneracji TMC drugi czas międzycykliczny elektrozawór elektrozawór elektrozawór elektrozawór elektrozawór elektrozawór SO w obudowie modułowej z tworzywa Automatyka Przemysłowa MikroSter s.c. Opole Zasilanie i dwustanowe sygnały wejściowe Bezpośrednie łączenie zaworów SO

9 Z Z SO/X Z Z Z Z x, puszka rozdzielcza PR/ PR/X x, A VDC A x, A VDC A x, A VDC A x, A VDC A x, A A VDC x, A A VDC elektrozawór elektrozawór elektrozawór elektrozawór elektrozawór elektrozawór SO w obudowie modułowej z tworzywa Automatyka Przemysłowa MikroSter s.c. Opole Łączenie zaworów przez puszkę rozdzielczą PR/ SO A

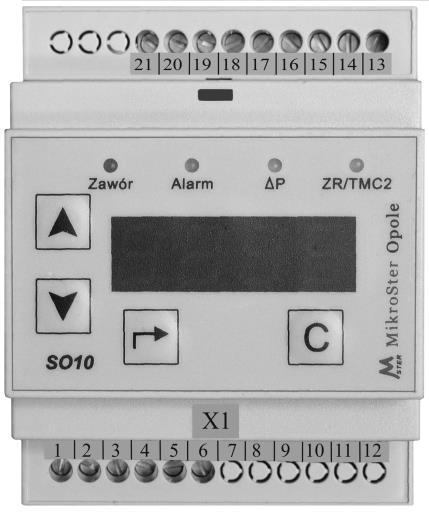

10 Alarm ZW/TMC MikroSter Opole SO w obudowie modułowej z tworzywa Automatyka Przemysłowa MikroSter s.c. Opole Zawór Tryb P C SO X STER Widok sterownika SOT w szafce modułowej z tworzywa Widok zewnętrzny obudowy RH (xx) SO

11 Zawór Alarm ZW/TMC C MikroSter Opole Tryb P SO X mocowanie STER L F,A N X X SO w obudowie modułowej z tworzywa Automatyka Przemysłowa MikroSter s.c. Opole Widok sterownika SOT w szafce modułowej z tworzywa Widok wnętrza obudowy RH (xx) SO A

12 X zaciski zawór zawór, (VDC) wspólne zaciski zawór zawór, (VDC) sterujące SO w obudowie modułowej z tworzywa Automatyka Przemysłowa MikroSter s.c. Opole Widok puszki rozdzielczej PR/ SO B

13 SO/X PRC ma V V ekran Obudowa przetwornika różnicy ciśnień PRC Wtyczka przetwornika różnicy ciśnień PRC x, P Króciec przetwornika ( sztuki), wspawać do komory czystej i brudnej, temperatura gazów powyżej st.c Zasilanie VDC Iwy=mA P X stal Króciec przetwornika ( sztuki), wspawać do komory czystej i brudnej, temperatura gazów poniżej st.c WY stal PRC, WY Rurka z miedzi ekran P pomiar różnicy ciśnień P P V ma V P/I SO w obudowie modułowej z tworzywa Automatyka Przemysłowa MikroSter s.c. Opole Podłączenie przetwornika różnicy ciśnień PRC do sterownika SO
