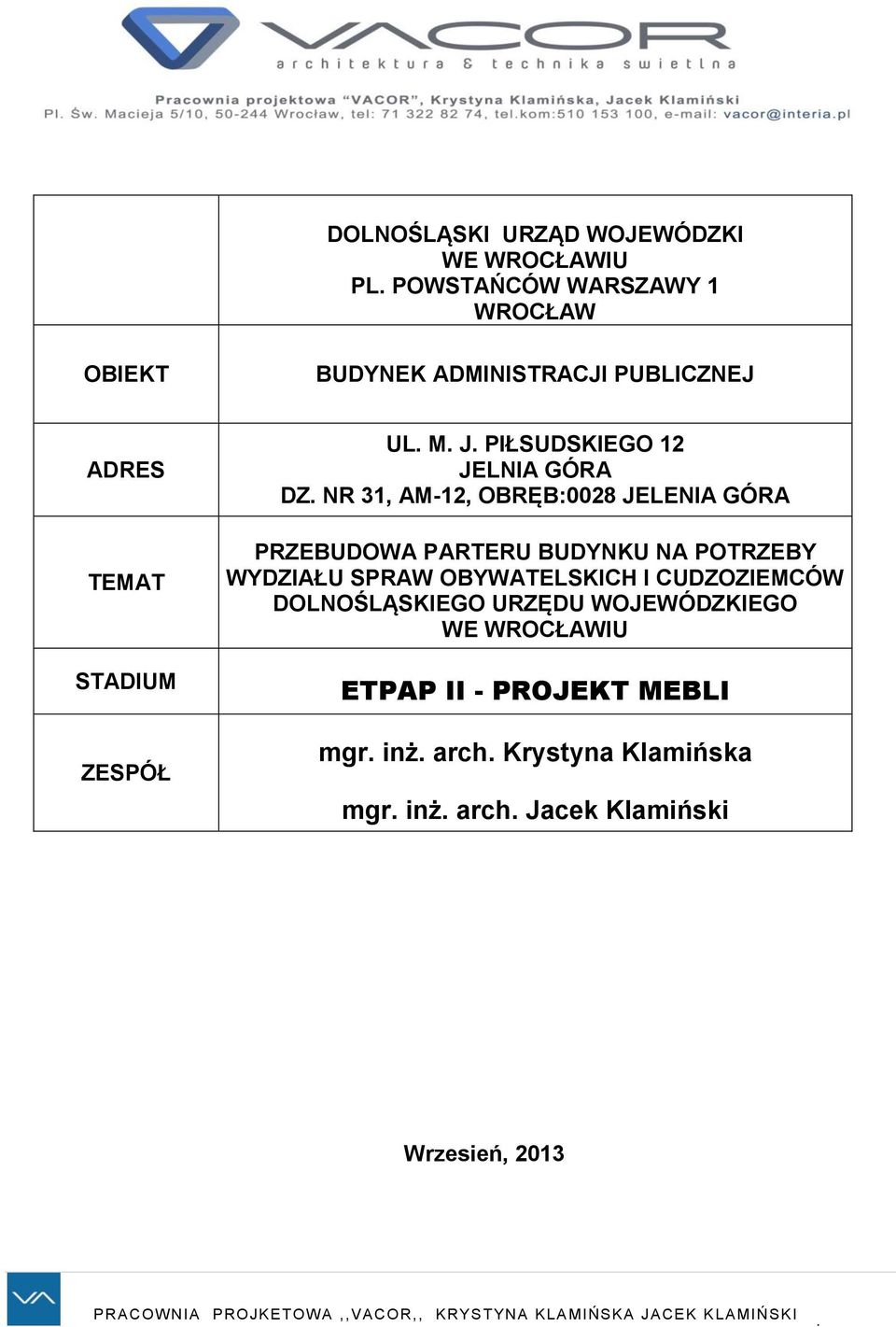

1 DOLNOŚLĄSKI URZĄD WOJEWÓDZKI WE WROCŁAWIU PL POWSTAŃCÓW WARSZAWY 1 WROCŁAW OBIEKT BUDYNEK ADMINISTRACJI PUBLICZNEJ ADRES TEMAT STADIUM ZESPÓŁ UL M J PIŁSUDSKIEGO 12 JELNIA GÓRA DZ NR 31, AM12, OBRĘB:0028 JELENIA GÓRA PRZEBUDOWA PARTERU BUDYNKU NA POTRZEBY WYDZIAŁU SPRAW OBYWATELSKICH I CUDZOZIEMCÓW DOLNOŚLĄSKIEGO URZĘDU WOJEWÓDZKIEGO WE WROCŁAWIU ETPAP II PROJEKT MEBLI mgr inż arch Krystyna Klamińska mgr inż arch Jacek Klamiński Wrzesień, 2013

2 ZAKRES OPRACOWANIA CZĘŚĆ OPISOWA NR RYS SYM nazwa rys nr 1 Rzut parteru schemat rys nr 2 SS1 ŚCIANKA SZKLANA 1:25 rys nr 3 L1 LADA PRACOWNICZA 1:25 rys nr 4 L2 LADA PRACOWNICZA 1:25 rys nr 5 BL1 BLAT ROBOCZY 1:25 rys nr 6 LR1 LADA RECEPCYJNA 1:25 rys nr 7 P3 POMOCNIK 1:25 rys nr 8 P2 POMOCNIK 1:25 rys nr 9 P1 POMOCNIK 1:25 rys nr 10 S1 SZAFA AKTOWA 6OH 1:25 rys nr 11 S2 SZAFA AKTOWO / UBRANIOWA 60H 1:25 rys nr 12 S3 SZAFA AKTOWA 4OH 1:25 rys nr 13 S4 SZAFA AKTOWA/ NADSTAWKA 30H 1:25 rys nr 14 S5 SZAFA AKTOWO/ UBRANIOWA 40H 1:25 rys nr 15 S6 SZAFA KATOWA/ NADSTAWKA 3OH 1:25 rys nr 16 S7 SZAFA AKTOWA 40H 1:25 rys nr 17 S8 SZAFA AKTOWO / UBRANIOWA 60H 1:25 rys nr 18 ST4 STOŁ 1:25 rys nr 19 ZK1 ZABUDWA KUCHENNA 1:25 rys nr 20 G1 GARDEROBA 1:25 rys nr 21 BP1 BIÓRKO PRACOWNICZE 1:25 rys nr 22 BP2 BIÓRKO PRACOWNICZE 1:25 rys nr 23 F3 KRZESŁO TAPICEROWANE 1:25 rys nr 24 F2 KRZESŁO TAPICEROWANE 1:25 rys nr 25 F1 SIEDZISKO 1:25 rys nr 26 G1 GABLOTA 1:25

3 OPIS DO PROJEKTU BUDOWLANEGO PRZEBUDOWY PARTERU BUDYNKU NA POTRZEBY WYDZIAŁU SPRAW OBYWATELSKICH I CUDZOZIEMCÓW DOLNOŚLĄSKIEGO URZĘDU WOJEWÓDZKIEGO ETAP II PROJKET MEBLI I DANE OGÓLNE Inwestor : Obiekt: Dolnośląski Urząd Wojewódzki we Wrocławiu Pl Powstańców Warszawy 1 Wrocław Budynek Administracji Publicznej ul M J Piłsudskiego 12 dz nr 31, AM 12, obręb 0028 Jelnia Góra Jednostka Projektowa Zespół autorski: Pracownia Projektowa V A C O R Pl Św Macieja 7/ Wrocław mgr inż arch Krystyna Klamińska mgr inż arch Jacek Klamiński I ZAKRES OPRACOWANIA: projekt mebli dla Wydziału Paszportowego Dolnośląskiego Urzędy Wojewódzkiego we Wrocławiu jest II częścią zadania przebudowy parteru budynku przy ul Piłsudskiego 12 w Jeleniej Górze II ZAKRES PRAC 1 prace przygotowawcze: Przed przystąpieniem do wykonywania mebli należy wykonać wizję loklaną na obiekcie Zweryfikować przyjęte wymiary oraz rozwiązania projektowe przedstawić próbki materiałowe : szyb, obić tapicerskich, laminatów i płyt melaminowanych, stelaży, płyt mineralno akrlowych do zaakceptowania Wnioski z prac przygotowawczych oraz ostateczne ustalenia kolorystyczno materiałowe należy spisać w formie notatki uzyskując akceptację Inwestora oraz Projektanta Uwaga: przyjmuje się, że kolorystyka elementów budowlanych I etapu może ulec zmianie w trakcie realizacji Z tego względu Projektant określi ostateczną kolorystykę mebli na etapie prac przygotowawczych II etapu Jednocześnie wprowadza się wymagania by płyty melaminowane oraz lamianat HPL wraz z profilami krawędziowymi PCV były w tym samym odcieniu kolorystycznym Uwaga:

4 Do wyceny należy przyjąć laminaty HPL gr 08 mm wysokiej klasy, fakturowane, matowe, trudnozapalne 1 PRACE WYKONAWCZE zabezpieczenie drzwi oraz wybranych ścian przed zniszczeniem oraz zabrudzeniem wykonania mebli zgodnie z ze specyfikacją przyjętą w projekcie oraz wytycznymi kolorystycznymi zawartymi w notatce z prac przygotowawczych dostawa zabezpieczonych mebli na poziom parteru wyniesionego 140 cm ponad poziom chodnika ( schody szerokości 210 cm) montaż mebli wraz z zamocowaniem podłączenie zlewozmywaka kuchennego wraz z baterią w aneksie kuchennym oraz gniazd elektrycznych 2 szt montaż do ścian poprzez uchwyty systemowe wszystkich szaf wyższych niż 150 cm Zabezpieczenie na okres 5 lat trwania gwaracji zapasu laminatów oraz płyt laminowanych gr 18 mm 10 m2( 5+5) III WYMAGANIA TECHNICZNIE MATERIAŁÓW płyta mineralno akrylowa Gęstość Własność Współczynnik giętkości Wytrzymałość na zginanie Elongacja przy złamaniu Wytrzymałość na ściskanie Odporność na uderzenie (obciążanie sprężyny) Odporność na uderzenie (upuszczanie kuli) Twardość powierzchni (skala twardości Mohsa) Odporność na ścieranie powierzchni Odporność na wrzącą wodę wzrost wagi Metoda testowa 1183 DIN EN ISO DIN EN ISO DIN EN ISO T T12 6 mm 1,73 1, ,1 76,4 0,58 0, Wyniki typowe DIN EN T T ,1 0,7 12 mm 1,68 1, ,1 74,0 0,76 0, Jednostki g/cm3 MPa MPa % MPa > 25 N >120 cm ,1 0,3 Utracona waga mm³/100 powtórzeń % Odporność na bakterie DIN EN ISO Nie sprzyja rozwojowi

5 Własność Metoda testowa 6 mm Wyniki typowe 12 mm Jednostki i grzyby 846 mikroorganizmów Własności antypoślizgowe ze 100 µm DIN 51130: ,8 nie spełnia wymagania R9 (min 6 ) Własności antypoślizgowe ze 120 µm DIN 51130: ,6 spełnia wymaganie R9 (6 min) Własności antypoślizgowe ze 150 µm DIN 51130: ,1 spełnia wymaganie R9 (6 min) Stabilność wymiarowa w temperaturze 20 C 4586 T10 < 0,16 % zmiany długości Odporność na suche gorąco 180 C 4586 T8 4 5 niewielka zmiana Światłoczułość (łuk ksenonowy) 4586 T16 < 6 Skal niebieskiej wełny Elektrostatyczne zachowanie powierzchni DIN IEC < 1 x Ω laminat HPL Metoda badań [ Jednostka ] Zakres / opis materiału Norma Wygląd zewnętrzny Odchyłki wymiarowe [mm]: Powierzchnia równa, gładka, o jednolitej barwie, bez uszkodzeń mechanicznych długości 0; +5 szerokości 0; +5 ± 0,4 dla grubości 6 i 8 mm grubości ± 0,5 dla grubości 10 mm PNEN 4382: 1997 Odchylenie od prostokątności [mm/m] ± 1,5 ZUAT15/II11 Odchylenie krawędzi od linii prostej [mm] ± 1,5 Odchylenie powierzchni płyty od płaszczyzny [mm] ± 5,0 PNEN 438 2:1997 Gęstość [kg/m3] 1450 ± 50 PN92/C Chłonność wody po 24 h [%] 3,0 PN81/C Zmiana wymiarów pod wpływem temperatury +70 C po 24 h [%] 0,30 p 54 Wytrzymałość na rozciąganie, średnia z dwóch kierunków [MPa] 80 PNEN ISO 527

6 Metoda badań [ Jednostka ] Zakres / opis materiału 2:1999 Norma Moduł sprężystości przy rozciąganiu, średnia z dwóch kierunków [MPa] 4500 PN82/C Wytrzymałość na zginanie, średnia z dwóch kierunków [MPa] 100 PN79/C89027 Moduł sprężystości przy zginaniu, średnia z dwóch kierunków [MPa] PN82/C89051 Odporność na uderzenie ciałem twardym (T1) [J]: w temp +20 C 12 w temp 20 C 6 PN93/B10027 Mrozoodporność po 25 cyklach zamrażania i odmrażania określona zmianą wyglądu zewnętrznego Brak zmian wyglądu PN84/B14043 zewnętrznego oraz RG spadkiem wytrzymałości na zginanie RG [%] 20% PN79/C89027 Odporność na przyspieszone starzenie BN77/ dla płyt MAX Compact po napromieniowaniu (590 ± 50) MJ/m2 Jednolita zmiana barwy nie większa niż stopień 3 PN85/C89037 dla płyt MAX Exterior po napromieniowaniu (6200 ± 200) MJ/m2 skali szarej PNEN A02:1996 Klasyfikacja ogniowa w zakresie stopnia palności materiałów budowlanych: płyty MAX Compact Standard i MAX Exterior Standard Trudnopalne PNB02874:1996 opracował arch Jacek Klamiński
