Rysowanie. Rysowanie - podstawy

Transkrypt

1 Rysowanie, K-16, 2017/ Rysowanie - podstawy Klasa rysująca dziedziczy po klasie graficznej View (do prostych zastosowań) lub SurfaceView (bardziej wydajne) Obiekt dziedziczący po klasie View ładowany jak layout przeciążona metoda ondraw( ) odpowiada za rysowanie: protected void ondraw(canvas canvas) { }, K-16, 2017/ Wszelkie prawa zastrzeżone 1

2 Wybrane metody rysujące drawbitmap(bitmap bitmap, float left, float top, Paint paint) drawpicture(picture picture) drawcircle(float cx, float cy, float radius, Paint paint) drawline(float startx, float starty, float stopx, float stopy, Paint paint) drawpoint(float x, float y, Paint paint) drawrect(float left, float top, float right, float bottom, Paint paint) drawtext(string text, float x, float y, Paint paint) getheight() getwidth() translate(float dx, float dy), K-16, 2017/ Rysowanie Głowna aktywność ładuje obiekt rysujący jak layout., K-16, 2017/ Wszelkie prawa zastrzeżone 2

3 Rysowanie true dla ciągłego nasłuchu, K-16, 2017/ Konstruktory Konstruktor dla widoku pełnoekranowego przełączanego przez setcontentview(); Konstruktor pozwalający na rysowanie jako komponent na leyoucie z sekcji Custom & Library Views, K-16, 2017/ Wszelkie prawa zastrzeżone 3

4 Klasa View na layoucie Klasa musi dziedziczyć z View Klasa musi zawierać 2-argumentowy konstruktor z kontekstem i atrybutami Ikona z menu komponentów graficznych Custom & Library Views Traktowana jak zwyczajny komponent GUI, K-16, 2017/ Rysowanie/animacja Mechanizmy tworzenia animacji: Property Animation animacja właściwości od wersji 3.0 (API 11), możliwość animowania dowolnych właściwości (pól) obiektów w czasie, określając czas trwania, interpolację kroków animacji, powtarzalność ruchu, prędkość odświeżania i grupując obiekty w zestawy View Animation animacja na bazie klasy View ruch programowany jako kombinacja m.in. transformacji translacji, rotacji i skalowania w czasie Drawable Animation na podstawie gotowych obrazów klatek wyświetlanie klatek animacji załadowanych, np. w postaci filmu, K-16, 2017/ Wszelkie prawa zastrzeżone 4

5 Techniki rysowania Klasą Canvas W klasie View W klasie SurfaceView (w osobnym wątku poza głównym GUI) Klasa Drawable Gotowe klatki i filmy Resource Grafika zapisana w projekcie, w zasobach XML Programowanie animacji w języku XML ShapeDrawable Klasa do rysowania z podstawowych figur jak w Canvas, ale obiektowo Nine-patch Grafika z automatycznym obramowaniem OpenGL, akceleracja sprzętowa, K-16, 2017/ Ekran dotykowy Klawiatura itp. Interfejsy, K-16, 2017/ Wszelkie prawa zastrzeżone 5

6 Interfejs OnTouchListener nasłuch zdarzenia Interfejs do nasłuchu akcji dotknięcia ekranu. Jego implementacja wymaga istnienia metody ontouch( ) zwracającej obiekt View, z którego nadeszła akcja oraz treść akcji., K-16, 2017/ Interfejs OnKeyListener nasłuch zdarzenia Nasłuch klawiszy telefonu z informacją o kodzie naciśniętego klawisza., K-16, 2017/ Wszelkie prawa zastrzeżone 6

7 nasłuch klawiszy Klawisze: onkeyup(int keycode, KeyEvent event) onkeydown(int keycode, KeyEvent event) onkeylongpress(int keycode, KeyEvent event) onkeymultiple(int keycode, int repeatcount, KeyEvent event), K-16, 2017/ nasłuchy ekranu Ekran: Dotyk ekranu: ontouchevent(motionevent event) Drag&Drop (przeciągnij i upuść) ondragevent(dragevent event) K-16, 2017/ Wszelkie prawa zastrzeżone 7

8 Wybrane interfejsy nasłuchu zdarzeń onclick() z nasłuchu OnClickListener dotknięcie w trybie dotykowym, kliknięcie w trybie wyboru kursorem/myszą. onlongclick() z nasłuchu OnLongClickListener dotknięcie i przytrzymanie (> 1 s) w trybie dotykowym, kliknięcie i przytrzymanie (> 1 s) w trybie wyboru kursorem/myszą. onfocuschange() z nasłuchu OnFocusChangeListener najechanie lub zjechanie kursora z elementu graficznego Tylko w trybie wyboru kursorem/myszą! onkey() z nasłuchu OnKeyListener naciśnięcie lub puszczenie dowolnego klawisza telefonu Tylko gdy obiekt graficzny jest wybrany (isfocused == true)! ontouch() z nasłuchu OnTouchListener każdy rodzaj dotknięcia (przesuwanie i puszczenie też) Tylko w obrębie danego obiektu graficznego! oncreatecontextmenu() z nasłuchu OnCreateContextMenuListener przy tworzeniu menu pływającego po onlongclick(), jeśli jest odpowiednio zarejestrowane, K-16, 2017/ Pliki graficzne Wczytywanie plików graficznych (JPG, PNG, GIF):, K-16, 2017/ Wszelkie prawa zastrzeżone 8

9 Przykład na podstawie: K-16, 2017/ Przykład, K-16, 2017/ Wszelkie prawa zastrzeżone 9

10 Przykład, K-16, 2017/ Przykład, K-16, 2017/ Wszelkie prawa zastrzeżone 10

11 Przykład, K-16, 2017/ Przykład, K-16, 2017/ Wszelkie prawa zastrzeżone 11

12 Rysowanie materiały dodatkowe Dokumentacja: Dla zaawansowanych przykłady: grafika 3D OpenGL K-16, 2017/ Intencje, K-16, 2017/ Wszelkie prawa zastrzeżone 12

13 Intent intencje (wprowadzenie) Intencje Obiekty służące do przekazywania komunikatów do innych komponentów aplikacji (aktywność, serwis, Content provider, Broadcast Receiver), z prośbą o wykonanie czegoś. Na przykład: W celu uruchomienia innej aktywności z bieżącej aktywności Intent intent = new Intent(this, SignInActivity.class); intent.putextra(intent.extra_ , recipientarray); startactivity(intent); W celu uruchomienia serwisu, np. do ściągnięcia danych z internetu w tle W celu wysłania komunikatu do innej aplikacji, K-16, 2017/ Składniki intencji: Intencje opcjonalna nazwa komponentu (np. klasa aktywności do uruchomienia) akcja, np. ACTION_VIEW, ACTION_SEND dane, które mają zostać przekazane, zwykle adres URI i/lub ich typ MIME kategoria, pomaga wybrać właściwy komponent do obsługi intencji extras, czyli dodatkowe dane do przekazania, np. wartość, tekst itp. flagi dodatkowe informacje dla systemu Intencja bezpośrednia (explicite) odbiorca jest dokładnie zdefiniowany, np. aktywność do uruchomienia Intencja domniemana (implicite) odbiorca jest niezdefiniowany intencję obsłuży komponent, który posiada takie możliwości, jeśli istnieje, K-16, 2017/ Wszelkie prawa zastrzeżone 13

14 Przykłady intencji Otwarcie mapy dla konkretnych współrzędnych Uri.parse("geo:0,0?q=%C5%81%C3%B3d%C5%BA+Stefanowskiego") geo:latitude,longitude np. "geo:47.6,-122.3" geo:latitude,longitude?z=zoom np. "geo:47.6,-122.3?z=11" (z = ) geo:0,0?q=lat,lng(label) np. "geo:0,0?q=34.99, (treasure)" geo:0,0?q=my+street+address np. "geo:0,0?q=warszawa" Filtr intencji, K-16, 2017/ Aparat, K-16, 2017/ Wszelkie prawa zastrzeżone 14

15 Aparat Klasa Camera (przestarzała) i nowsza Camera2 (od wersji 21 - Lolipop) K-16, 2017/ Aparat - uprawnienia, K-16, 2017/ Wszelkie prawa zastrzeżone 15

16 Aparat - możliwości, K-16, 2017/ Aparat wyzwolenie intencji, K-16, 2017/ Wszelkie prawa zastrzeżone 16

17 Aparat odbiór inf. zwrotnej public abstract boolean onactivityresult (int requestcode, int resultcode, Intent data) K-16, 2017/ Aparat własna aplikacja Części programu Sprawdzenie, czy aparat jest Dostęp do aparatu i jego możliwości Klasa podglądu na żywo (SurfaceView) Layout do podglądu Interfejs obsługujący zrobienie zdjęcia z odpowiednim nasłuchem Przechwycenie materiału i jego zapis Sprawdzenie, czy zapis się powiódł i zwolnienie aparatu., K-16, 2017/ Wszelkie prawa zastrzeżone 17

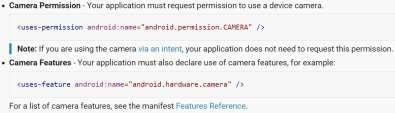

18 Aparat klasa Camera2 CameraManager Zarządzanie wszystkimi aparatami urządzenia, sprawdzenie ich możliwości przez CameraCharacterstics class. CameraDevice Reprezentuje konkretny aparat, obiekt jest zwracany przez CameraManager. CaptureRequest Obsługuje żądanie wykonania zdjęcia. CameraCaptureSession Obsługuje proces robienia zdjęcia/nagrywania filmu. CameraCaptureSession.CaptureCallback Obsługuje wynik działania aparatu, zwraca podgląd z obiektywu, zapisuje zdjęcie itp., K-16, 2017/ Camera2 Uprawnienia: uses-permission - android.permission.camera - android.permission.write_external_storage uses-feature android.hardware.camera2.full Layout komponent TextureView do przekazywania obrazu z aparatu, K-16, 2017/ Wszelkie prawa zastrzeżone 18
