1 Programowalne układy logiczne kod kursu: ETD Szybkość, moc, zasoby W mgr inż. Maciej Rudek

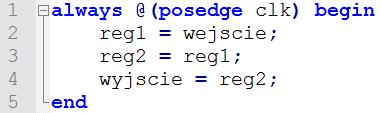

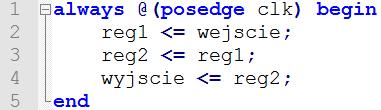

2 Dobre rady Techniki kodowania RTL: - Czy dane wejście nie jest sterowane przez więcej niż jedno źródło: - Omijanie konstrukcji powodujących powstawanie zatrzasków: - Wykorzystanie instrukcji nieblokujących powoduje aktualizację po zakończeniu bloku always, a dla blokujących od razu:

3 Dobre rady Funkcje wykorzystywane dla układów kombinacyjnych i są replikowane gdy są wykorzystywane w różnych częściach kodu Zadania chętniej wykorzystywane dla zdarzeń czasowych w szczególności dla symulacji (narzędzia syntezy powinny zdarzenia czasowe pominąć) Zatrzaski typu -Latch Zajmują mało miejsca, konsumują mało mocy, potrzebują więcej czasu na ustabilizowanie się Przerzutniki typu Flip-Flop Potrzebują więcej miejsca, mają większe zapotrzebowanie na pobór mocy,

4 Dobre rady Konstrukcja if-else powoduje wykonanie konstrukcji, która jest priorytetowa podczas dekodowania Konstrukcja Case jest prosta w odczycie, może zostać zaimplementowana jako równoległa lub z dekodowaniem priorytetowym. Dobrym zwyczajem jest wykorzystanie wszystkich możliwych kombinacji lub zastosowanie dyrektywy default na końcu konstrukcji. Pomiędzy porównaniem == oraz === operatorów, ten pierwszy jest syntezowalny a ten drugi już nie.

5 Dobre rady W automatach stanu Moore a, stan na wyjściu zależy tylko od obecnego stanu a w Mealy ego także od wejścia. Oba są tak samo często stosowane. Kodowanie Binarne, z gorącą jedynka i Grey a: Binarne wymagana jest mniejsza ilość przerzutników typu flipflop dla wielu przejść, Z gorącą jedynką (one-hot) ilość przerzutników flip-flop będzie taka sama jak ilość stanów Kodowanie Grey a popularnie wykorzystywany dla różnych dwóch różnych domen zegara.

6 Ogólne praktyki kodowania Wypisać wszystkie wyjścia istotnych bloków Unikać wielokrotnych ścieżek komunikacyjnych pomiędzy hierarchicznie ustawionymi modułami, którymi informacja będzie wracać do tego samego bloku z hierarchii Podzielić projekt ze względu na realizowane zadania, funkcjonalność i reakcje na zbocze zegara Unikać modyfikowania modułów które są zaprojektowane dla konkretnego urządzenia/technologii/ Wykorzystuj parametry i zapisuj je u góry funkcji/bloku Unikaj wewnętrznie tworzonych zegarów oraz logiki która będzie je łączyć w głównych modułach.

7 Ogólne praktyki kodowania Unikanie stanów meta-stabilnych: w takim przypadku najlepiej, dla logiki asynchronicznej zastosować obserwacje stanu wejściowego względem sygnału zegarowego (np. wewnętrznego) i przekazywanie zmian tego sygnału za pomocą dwóch przerzutników Flip-Flop. Wówczas dana która jest złapana będzie stanem stabilnym Pomiędzy dwoma układami logicznymi taktowanymi różnym sygnałem zegarowym należy zastosować dwie kolejki FIFO z kodowaniem Grey a (licznika)

8 Popularne błędy Tworzenie modułów z wejściami ale bez wyjść, Wykonywanie zatrzasków nawet dla konstrukcji if-else, Łączenie wyjść układów logiki kombinatoryjnej z ich wejściami powodując powstawanie zapętlonych sygnałów, które są kłopotliwe podczas testowania, Brak wyszczególnionych wszystkich sygnałów w liście wrażliwościowej np. dla multiplekserów.

9 Ewolucja układów CMOS

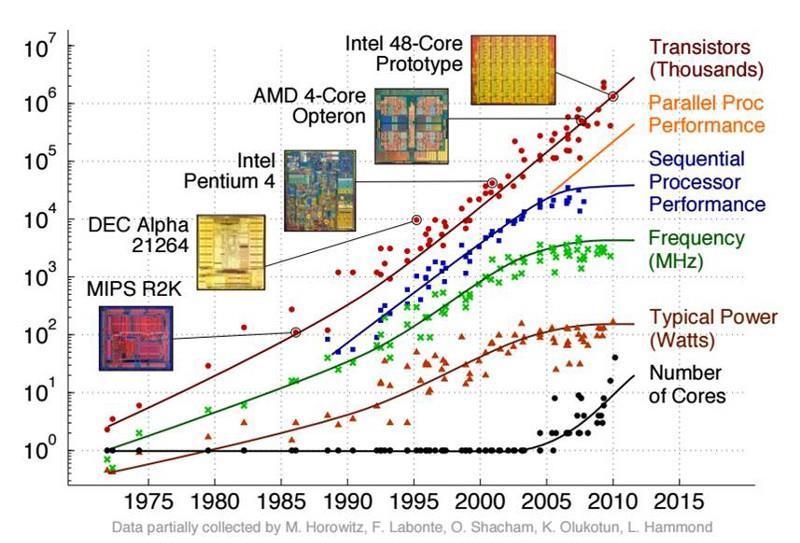

10 Prawo Moore a Prawo Moore a 1965 przewiduje wykładniczy wzrost liczby tranzystorów w układach scalonych co miesięcy

11 CMOS cięgle dominuje Obecnie najpowszechniejszą technologią produkcji układów scalonych jest technologia CMOS (Complementary Metal- Oxide-Semiconductor) zapewnia mały pobór prądu w stanie statycznym, moc rozpraszana jest proporcjonalna do częstotliwości i kwadratu napięcia zasilania, szybkość działania wzrasta ze wzrostem napięcia zasilania i spadkiem temperatury, tranzystory MOS mają izolowaną bramkę stanowią obciążenie pojemnościowe, 11

12 Pobór prądu w układach

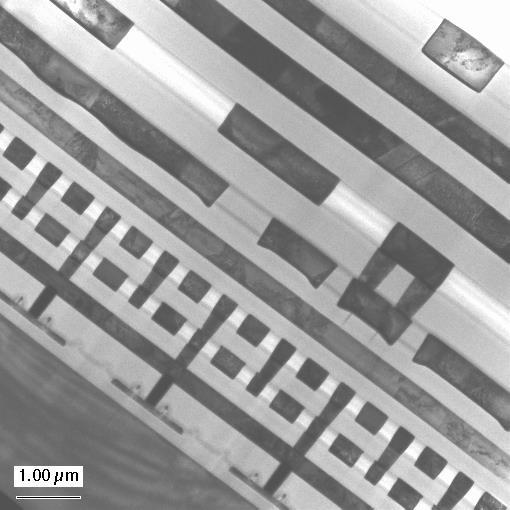

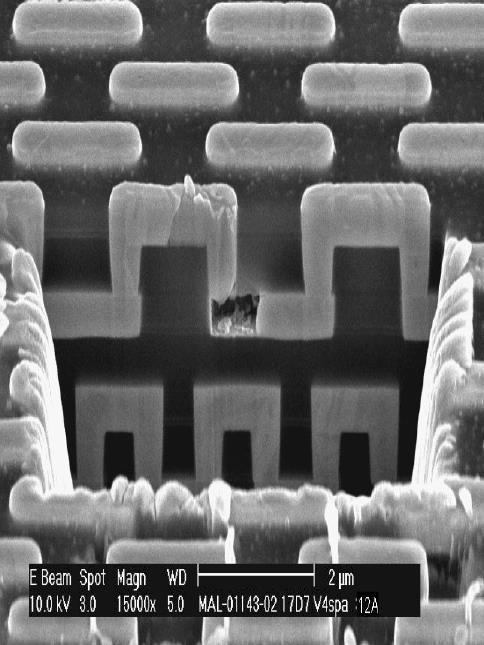

13 Gęstość prądu i jego skutki In collaboration with Electromigration in Cu metalisation Interconnection density 500 mln/cm2 Current density ~ 10 7 A/cm 2 13 Ehrenfried Zschech, Talk at the WRUT, Nanoscale Functional Materials, Jan. 2012

14 Pobór mocy w układach program. Oceniając pobór mocy przez układ programowalne należy uwzględnić pięć różnych czynników: Moc rozruchu ilość mocy pobieranej przez urządzenia podczas włączania zasilania, 2. Konfiguracja moc zużywana podczas ładowania danych do FPGA (dotyczy urządzeń, w których bitstream ładowany jest do SRAM z FLASH), 3. Moc statyczna moc zużywana gdy układ jest zasilany ale nie aktywny, 4. Moc dynamiczna ilość mocy zużywana podczas pracy układu, 5. Moc w trybie uśpienia moc w trybie uśpienia lub trybie niskiego poboru mocy.

15 15 Połączenia reprogramowalne i ich wpływ na pobór mocy

16 Wzrost wydajności FPGA pierwszej generacji: niskie częstotliwości, małe zapotrzebowanie na moc, obudowa nie ma znaczenia. Dzisiejsze układy FPGA: wysokie częstotliwości, znaczne zapotrzebowanie na moc, ograniczenie możliwością odpr. ciepła przez obudowę, P MAX wymagane aktywne monitory temperatury. Moc odprowadzana przez obudowę Niska skala integ. Wysoka skala integracji Realne zapotrzebowanie Częstotliwość (MHz) 16 Wytrzymałość termiczna obudowy: 125 C - standardowy rodzaj (plastik), 150 C - przemysłowy, militarny (ceramika).

17 Inwerter CMOS I CC = I U + I D f + I C f 17 I U składowa prądu upływu, (rząd wartości: setki na), I D (f) składowa pobierana przy przełączaniu, (rząd wartości: setki µa) I C (f) składowa ładowania obciążenie pojemnościowego (rząd wartości: setki µa)

18 18 Inwerter CMOS

19 Energia w układach CMOS t 1 t 1 t 1 E SW = P t dt = U DD u i t dt = U DD u C du t 0 dt t 0 t 0 dt = t 1 t 1 = CU DD du C udu = C t 0 t 0 2 U DD 1 2 CU DD 2 = 1 2 CU DD 2 19 energia pobrana z zasilania energia zmagazynowana energia rozpraszana

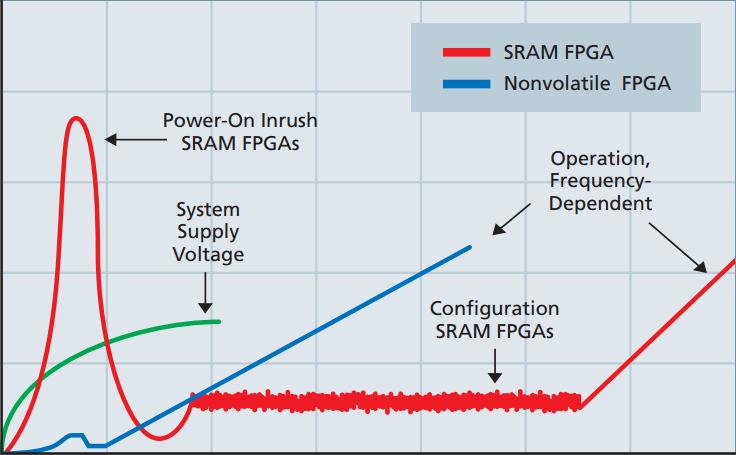

20 Moc pobierana przez układ [mw] Pobór mocy - układy z pamięcią ulotną i nieulotną Moc rozruchowa, SRAM stabilizacja napięcia zas. Moc zależna od częstotliwości Konfiguracja komórek SRAM 20 Czas [ms]

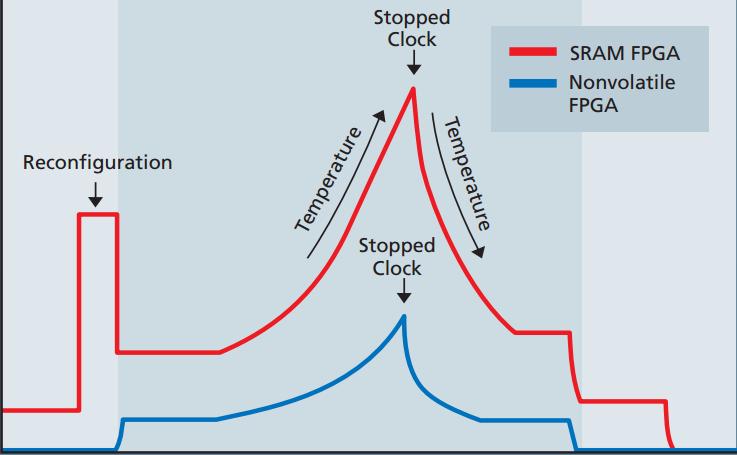

21 Moc pobierana przez układ [mw] Pobór mocy - układy z pamięcią ulotną i nieulotną rozruch statyczna + dynamiczna statyczna wyłączenie 21 Czas [ms]

22 Moc pobierana przez układ [mw] Moc dynamiczna a częstotliwość pracy Częstotliwość taktowania [MHz] 22 Test mocy dynamicznej pobieranej przez układy różnych producentów. Obciążenie: 290, 8-bitowych liczników w kodzie Graya

23 Zarządzanie mocą w układach Xilinx 23 Xilinx Power Estimator faza koncepcyjna arkusza kalkulacyjny opracowany przez inżynierów Xilinx na potrzeby szacowania zużycia mocy w zależności od wykorzystanych zasobów XPower Analyzer faza projektowa analiza poboru mocy po implementacji i trasowaniu połączeń w zasobach sprzętowych, wykorzystywana jest wiedza nt. zasobów sprzętowych układu, narzędzie do szacowania Plan Ahead - optymalizacja dystrybucja zasilania na poziomie RTL, projektant określa warunki pracy urządzenia, właściwości I/O Programowa optymalizacja użytych zasobów ograniczanie zasobów, ilości pinów I/O, zmniejszenie ilości użytych BlockRAM, minimalizowanie aktywnych portów BlockRAM, grupowanie sygnałów zegarowych, reorganizacja układów synchronicznych (flip-flops), ogranicznie pionowych oraz poziomych traktów połączeniowych umożliwia odłączenie części układu, grupowanie powiązanej ze sobą logiki kombinacyjnej, sekwencyjnej

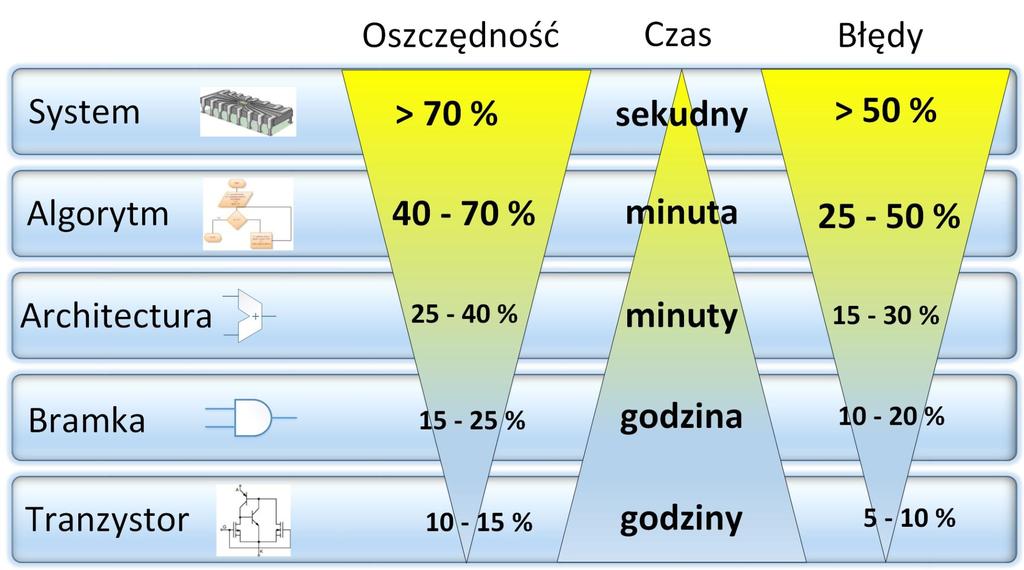

24 24 Poziomy optymalizacji

25 Zarządzanie mocą - dokumentacja, materiały, dodatki Command Line Tools User Guide: XPower chapter Help Software Manuals Command Line Tools User Guide Online help from the XPower GUI Xilinx Power Solutions Web Page - Technology Solutions Power Solutions - Get the XPower Estimator spreadsheets for all Xilinx devices - 7 Steps to Worst Case Power Estimation, WP353 - Spartan-6 Power Management User Guide, UG394 - Power Consumption at 40 and 45 nm, 298 Application Notes: Help Xilinx on the Web Xilinx Application Notes - Application Note XAPP158: Powering Xilinx FPGAs Xilinx Education Services courses - Xilinx tools and architecture courses - Hardware description language courses - Basic FPGA architecture and other topics (free Videos!) 25

26 Optymalizacja poboru mocy 26 Bramkowanie zasilania (ang. power gating), Całkowite wyłączenie napięcia zasilania w czasowo niewykorzystywanym bloku lub zmniejszenie jego wartości, to jedne z najskuteczniejszych metod ograniczenia zarówno mocy dynamicznej, jaki i statycznej. Takie rozwiązanie jest jednak najbardziej naturalne w układach ASIC, natomiast bardzo trudne do realizacji w układzie programowalnym FPGA Skalowanie napięcia (ang. voltage scaling) polega na dostosowywaniu poziomu napięcia do aktualnego stanu układu Bramkowanie oraz skalowanie sygnału zegarowego (ang. clock gating, dynamic frequency scaling) efektywną metodą redukcji mocy jest technika polegająca na wyłączaniu sygnału zegarowego lub zmniejszaniu jego częstotliwości w modułach, które nie są w danym momencie wykorzystywane. Techniki takie jak bramkowanie zegara oraz skalowanie częstotliwości, są stosunkowo łatwe do realizacji w układach reprogramowalnych. Można je realizować, stosując odpowiedni opis układu na poziomie RTL (ang. Register Transfer Level).

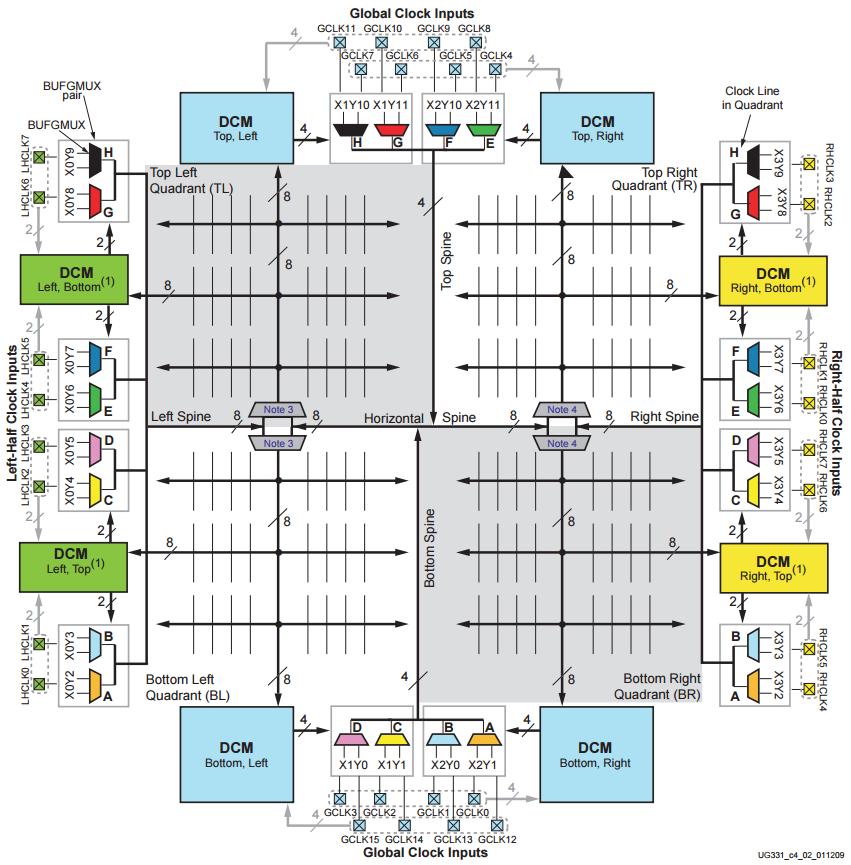

27 Clock Gating Bramkowanie całej domeny zegarowej możliwe jest po przez użycie komponentu BUFGCE 27

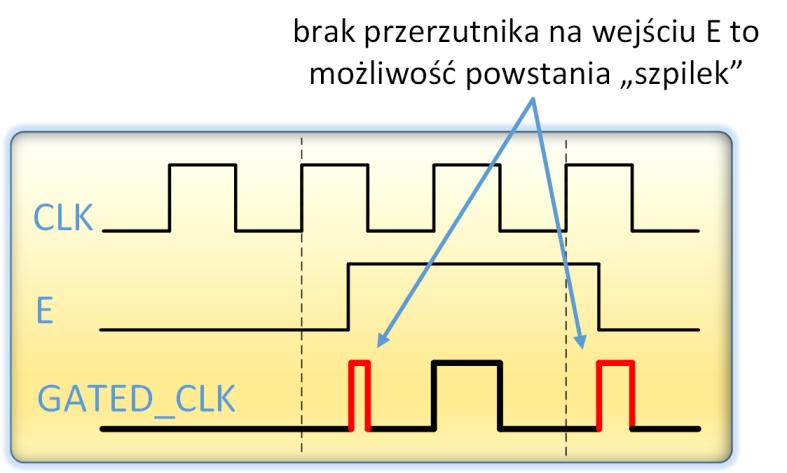

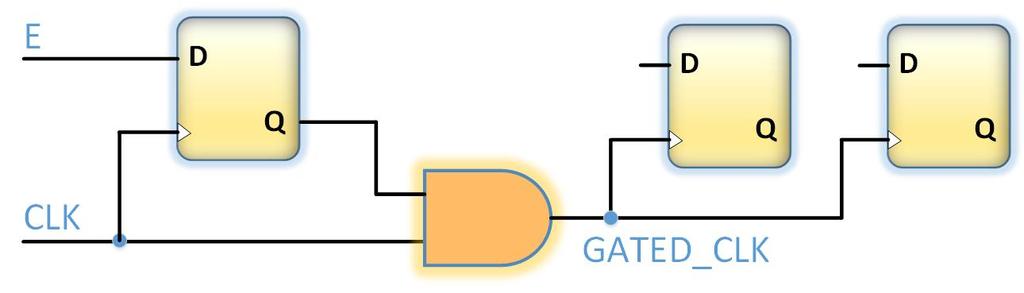

28 Bramkowanie CLK sygnał GATED_CLK aktywny tylko wtedy, gdy E synchronizowany jest z zegarem CLK 28 bramkowanie zegara, niebezpieczeństwo powstania szpilek

29 Szybkość w układach a zasoby

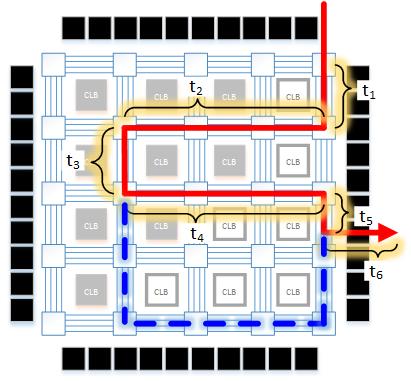

30 Propagacja sygnałów Matrycowe rozmieszczenie komórek logicznych CLB wymusza zastosowanie segmentowych połączeń między nimi, niesie to za sobą trudne do przewidzenia i zależne od algorytmów syntezy logicznej parametry czasowe realizowanego projektu. 3 Trasa propagacji sygnału: t PD = t 1 + t 2 + t 3 + t 4 + t 5 + t 6 +

31 Kilka pojęć związanych z czasem Czas propagacji (ang. propagation delay) Czas reakcji, zadziałania (ang. contamination delay) Czas ustalania (ang. setup time) Czas trzymania (ang. hold time) Jitter 3

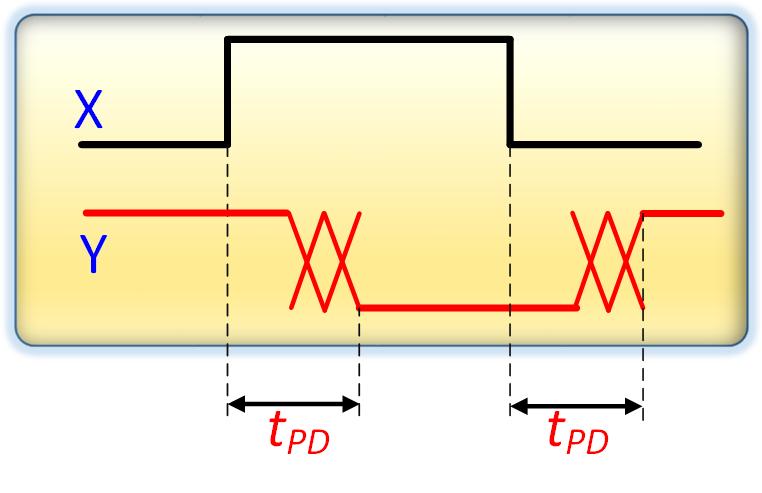

32 Czas propagacji - propagation delay t PD czas potrzebny na zmianę i ustabilizowanie się wartości sygnału wyjściowego pod wpływem zmian sygnału wejściowego 3

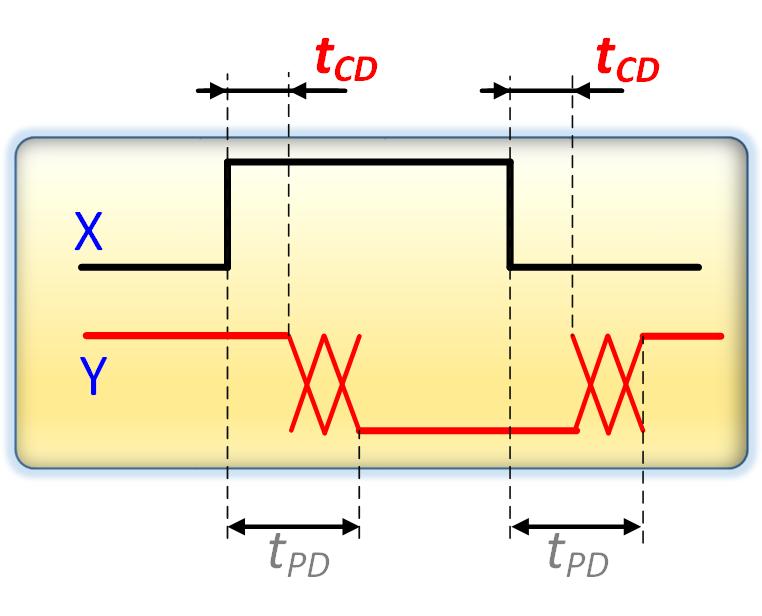

33 Czas reakcji - contamination delay t CD wartość ta wskazuje ilość czasu potrzebnego do zmiany stanu wyjścia cyfrowego zainicjowana zmianę sygnały na wejściu układu 3

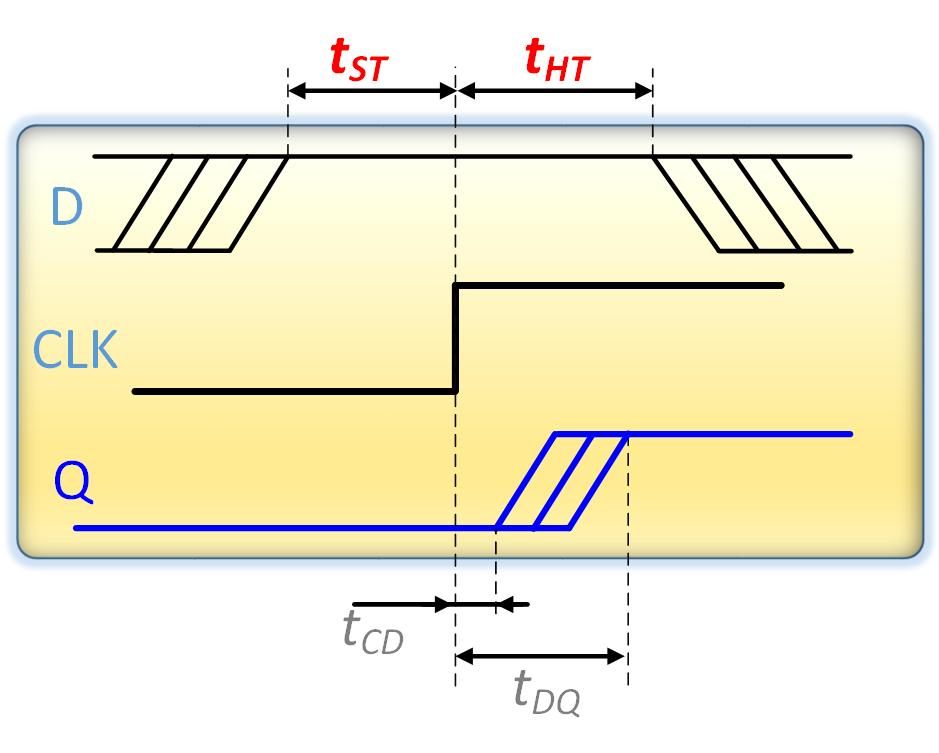

34 Czas ustalania oraz trzymania - setup time t ST, hold time t HT czas stabilizacji danych wejściowych przed pojawieniem się zbocza CLK czas trzymania danych po wystąpieniu zbocza sygnału CLK t DQ 3

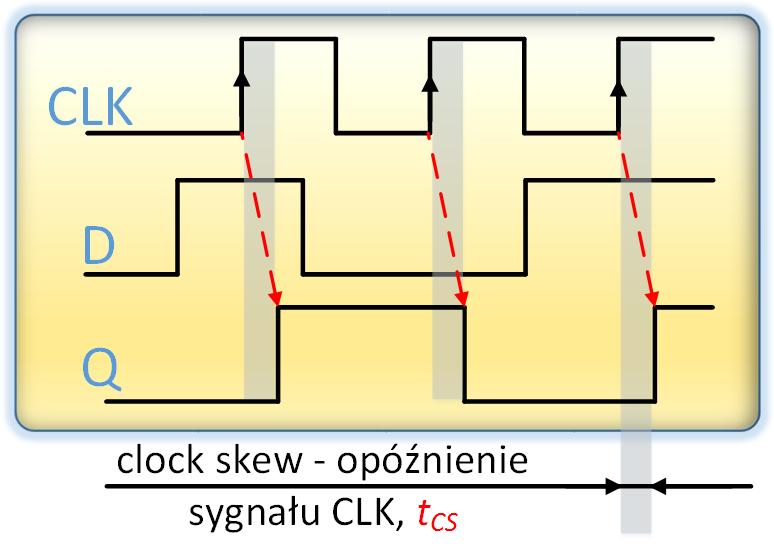

35 Opóźnienie sygnałów - clock skew długie połączenia, bufory na liniach zegarowych, logika komb. na liniach zegarowych 35

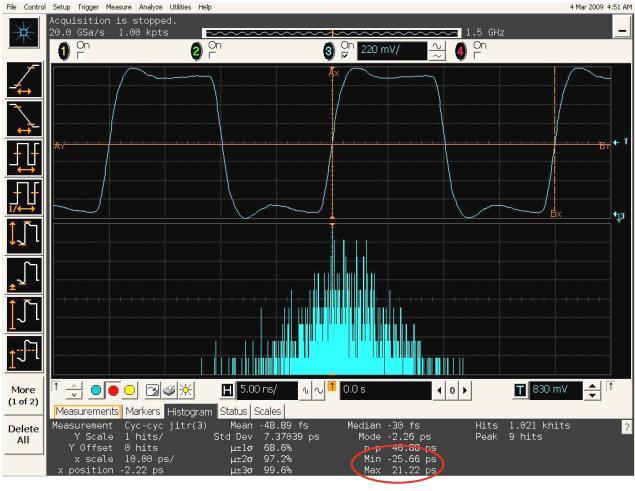

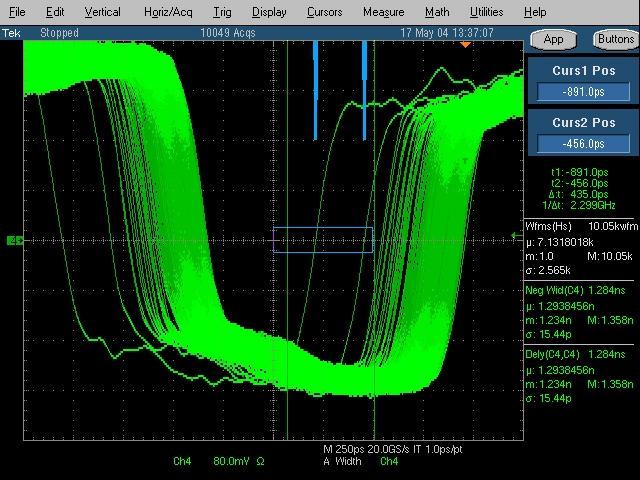

36 Jitter Jitter jest to chwilowe odstępstwo zboczy sygnałów od ich idealnych wartości. Powodem niestabilności sygnału są zazwyczaj: fluktuacje napięć zasilania, zmiany temperatury, obciążenie, zakłócenia zewnętrzne (emitowane przez inne urządzenia), szum drgań termicznych układów elektronicznych itp. Jitter może dotyczyć częstotliwości, amplitudy i fazy danego sygnału. wzorcowy T CLK0 jitter z jitter em okresowo T CLK (n) T CLK (n) T CLK (n+1) 3 J ACC = T CLK (n) nt CLK0

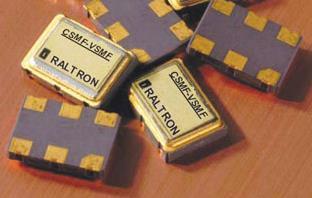

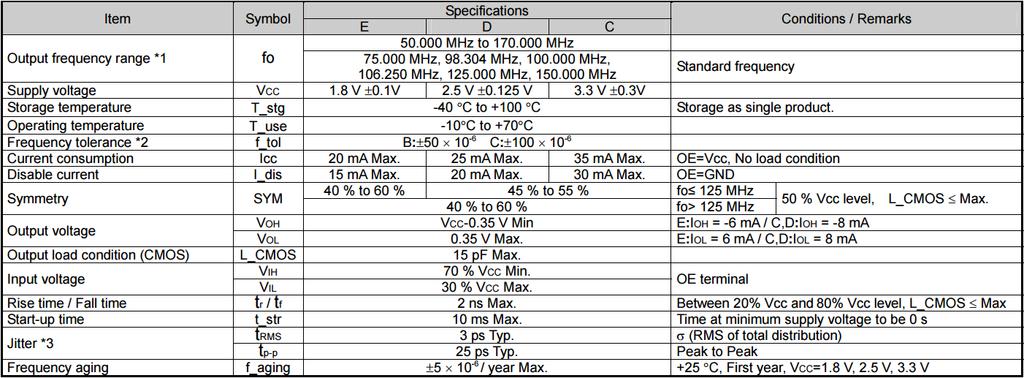

37 CRYSTAL OSCILLATOR EPSON Q3851CA XG-1000CA 50 MHZ OSCILLATOR, SPXO, XG- 1000CA, 50 MHZ, SMD 37

38 Widmo sygnału z jitter-em Większa wartości jitter-a powoduje poszerzenie prążka widmowego 38

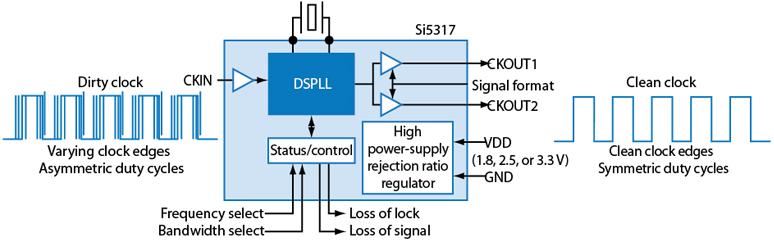

39 Metody eliminacji jitter-a - jitter cleaning clock Si5317 Silicon Labs

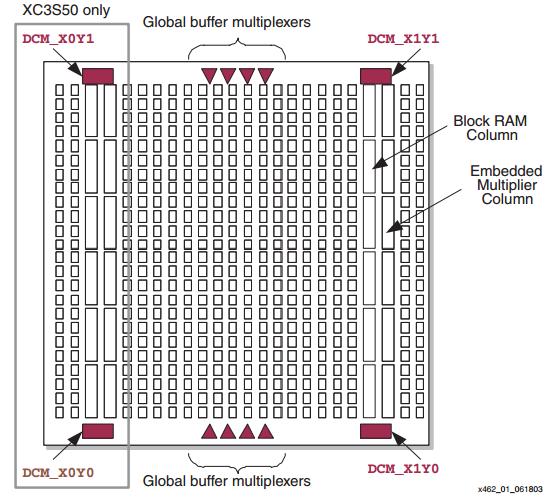

40 Metody eliminacji jitteru 40

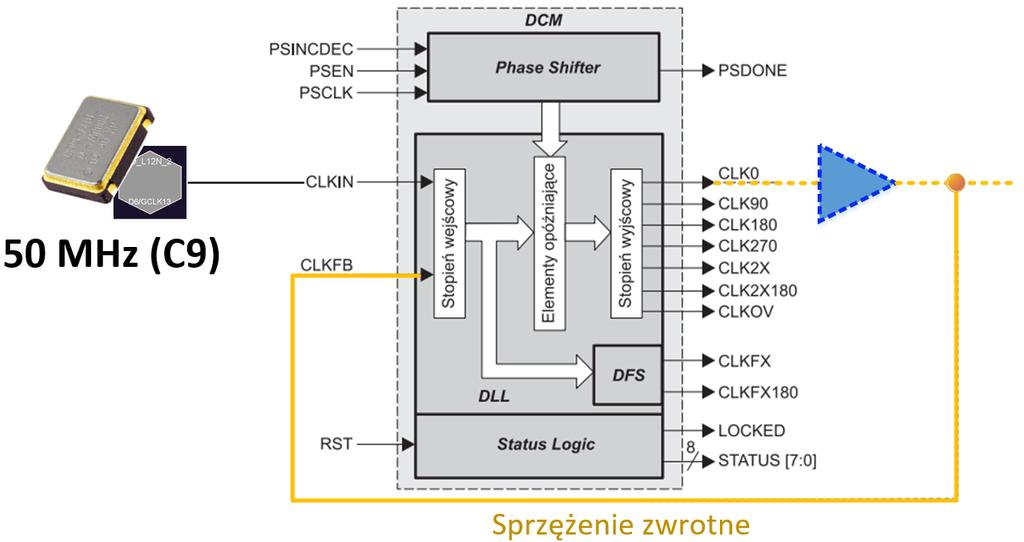

41 Metody eliminacji jitter-u 41

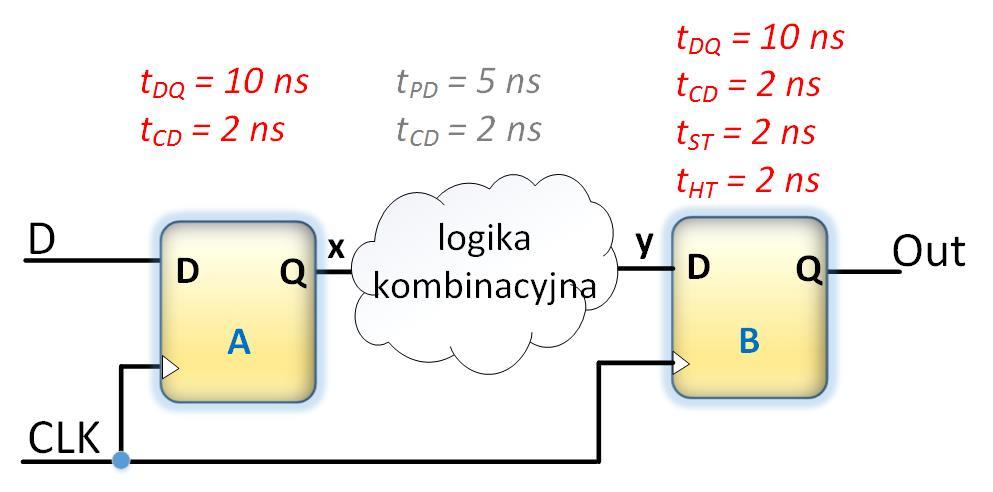

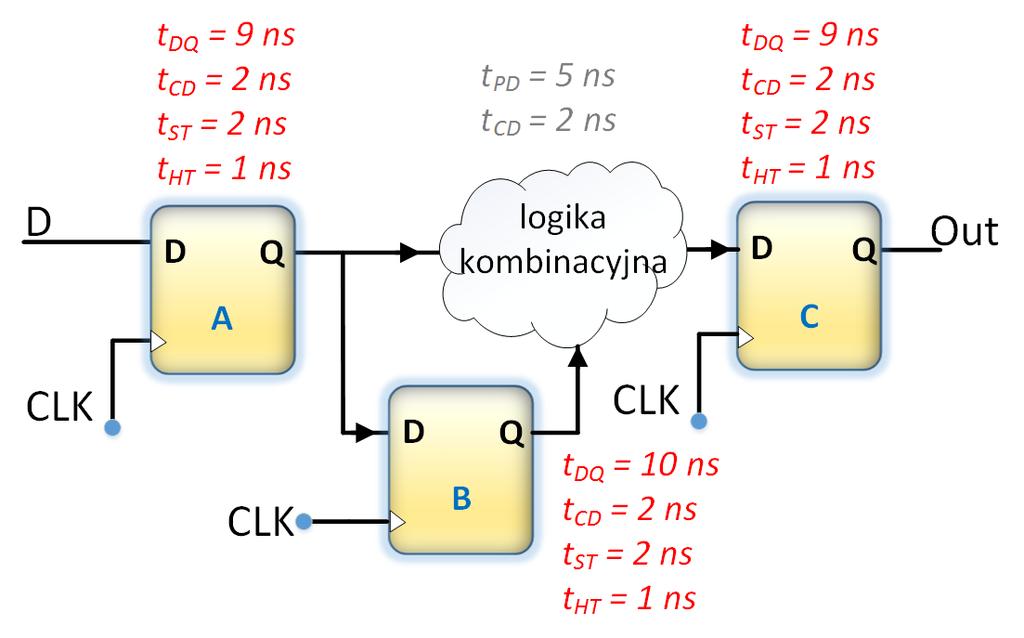

42 Przykład minimalny okres sygnału Po jakim czasie na wyjściu zaobserwujemy zmianę stanu? 42 T MIN = t DQ (A) + t PD (LK) + t ST (B) T MIN = 10 ns + 5 ns + 2 ns = 17 ns f = 1/T MIN = 1/17 ns = 58,8 MHz

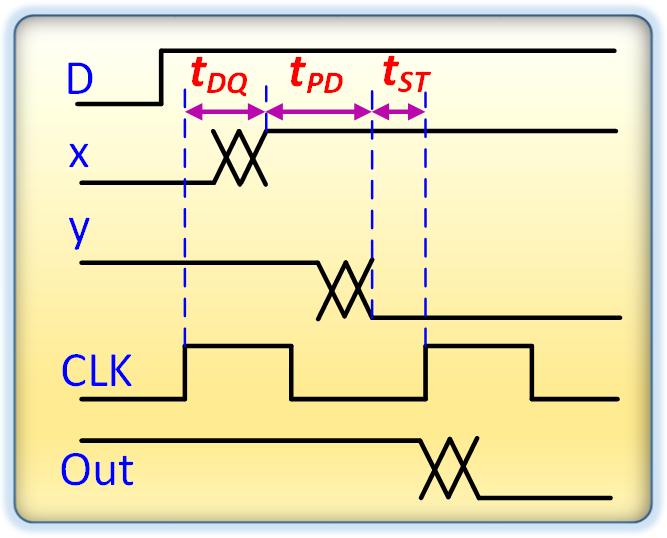

43 Przykład minimalny okres sygnału t HT (B) t CD (A) + t CT (LK) 43 1) po narastającym zboczu CLK i czasie 10 ns sygnał z wej. D trafi na wejście x, 2) po czasie 5 ns sygnał pojawia się na wyjściu log. kombinacyjnej 3) w nast. cyklu zeg. sygnał zostaje przepisany na wyj. out

44 Przykład f MAX = 58,8 MHz T AB = t DQ (A) + t ST (B) = 9 ns + 2 ns = 11 ns T AC = t DQ (A) + t PD (LK) + t ST (C) = 9 ns + 5 ns + 2 ns = 16 ns 44 T BC = t DQ (B) + t PD (LK) + t ST (C) = 10 ns + 5 ns + 2 ns = 17 ns

45 Ograniczenia czasowe efekty - Timing Constraints Bez globalnych ograniczeń czasowych Z globalnymi ograniczeniami czasowymi 45 Grupowanie optymalizowane pod kątem poprawy czasu wewnątrz struktury logicznej Ocenie czasowej podlegają wszystkie połączenia, CLB zostają rozmieszczone bliżej IOB

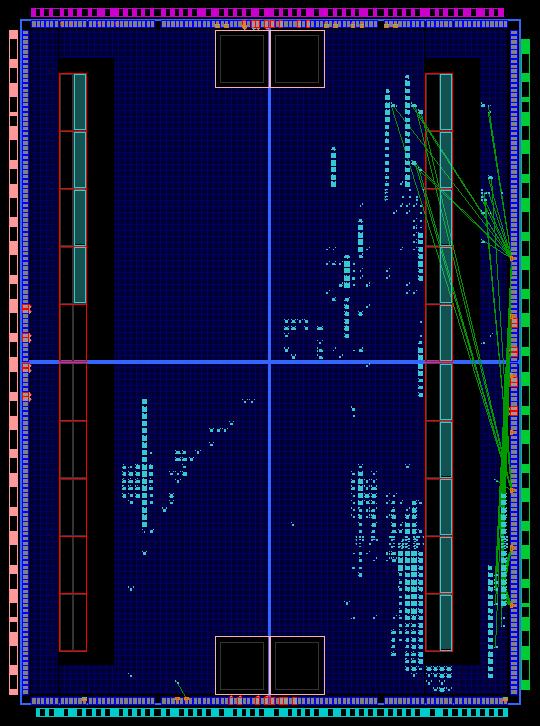

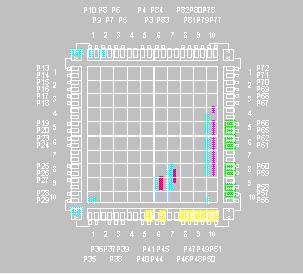

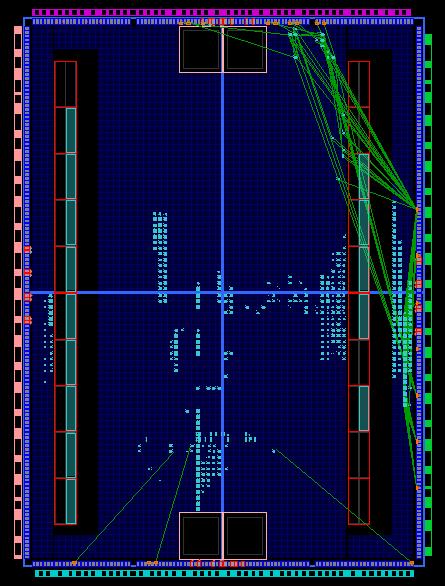

46 46 Plan Ahead - floorplaner

47 Ograniczenia czasowe 47 W procesie projektowania i syntezy CPLD/FPGA istnieją cztery rodzaje ograniczeń: ograniczenie między połączeniowe, - obejmuje połączenia pomiędzy elementami synchronicznymi, taktowanych globalnym sygnałem zegarowym, ograniczenie przesunięć czasowych od wej. i z wyj., - obejmuje połączenie pomiędzy elementami synchronicznymi z sygnałami z wejścia, oraz synchronicznych elementów wyjściowych, ograniczenia czasowe od PAD-u do PAD-u, - obejmuje połączenia od pad-u do pad-u, ścieżki nie mogą zawierać elementów synchronicznych, ograniczenie od do - obejmuje ograniczania pomiędzy dwoma określonymi grupami sygnałów, grupa może być zdefiniowana lub predefiniowana

48 Ograniczenia czasowe czas do wejścia czas pomiędzy czas do wyjścia ADATA FLOP1 D Q FLOP2 D Q FLOP3 D Q OUT1 CLK BUS [7..0] BUFG FLOP4 D Q FLOP5 D Q OUT2 CDATA od wejścia do wyjścia (PAD to PAD) 48

49 Punkty końcowe Elementami końcowymi są: - wejścia/wyjścia (I/O pads) - elementy synchroniczne: FFs, Latches, Rams, DSP slices, SRLs, Flip-Flops Zatrzaski RAM DSP48 49 W ich skład nie zalicza się: - LUT, - połączeń, ścieżek oraz elementów asynchronicznych

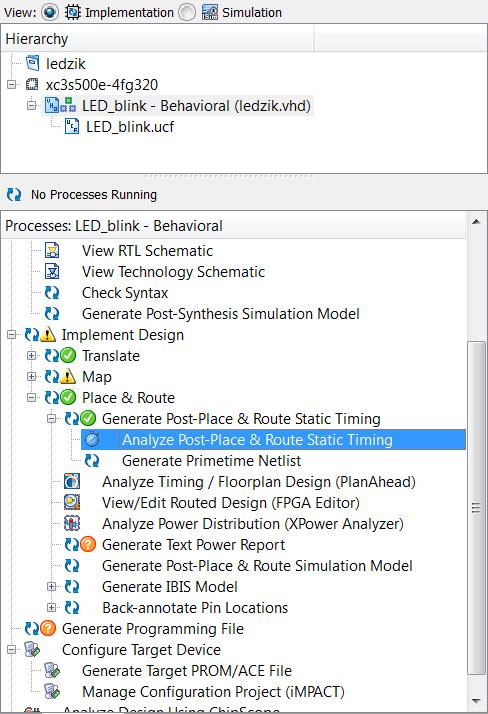

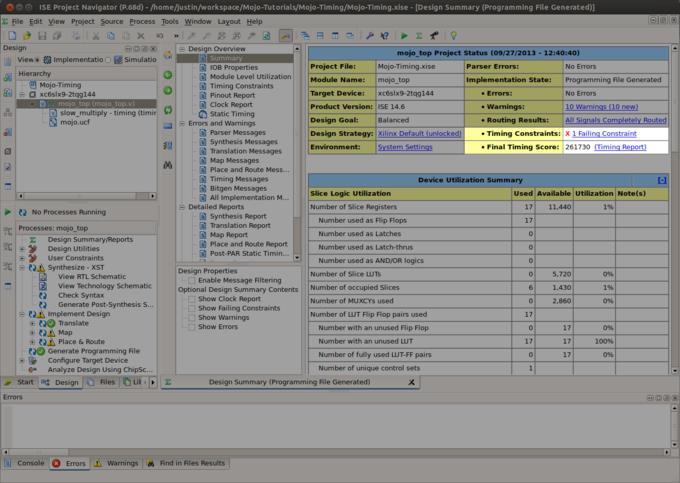

50 Optymalizacja czas, rozmiar - Post-Place & Route Static Timing Report Analiza, czy spełnione zostały założone ograniczenia? Design Summary/Reports Place & Route report Założenia odnośnie syg. zegarowego Actual Period 2,025 ns All constraints were met. 52

51 53 Optymalizacja czas, rozmiar - Failing Constraints

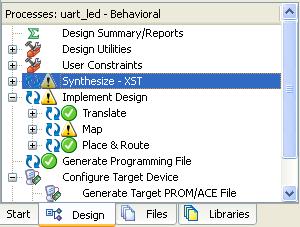

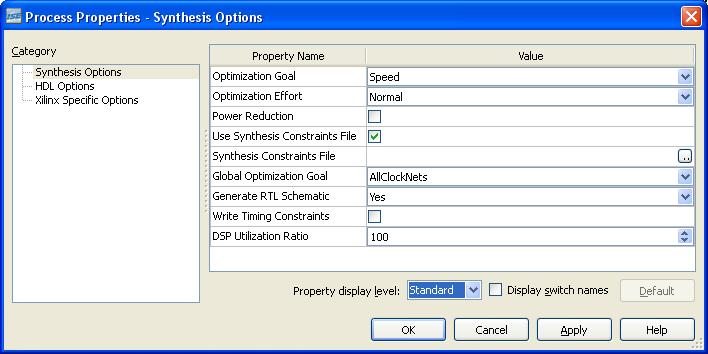

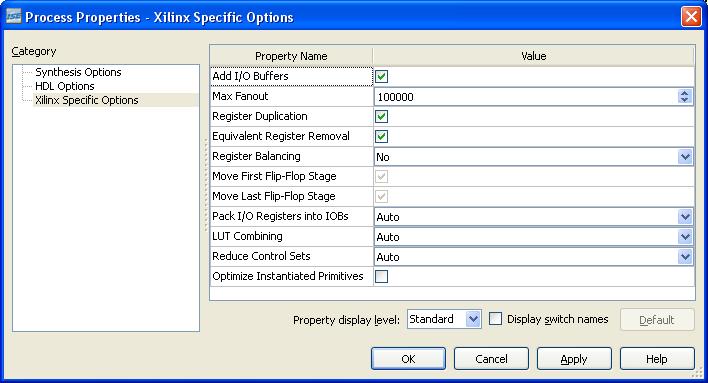

52 Optymalizacja czas, rozmiar - optymalizacja procesu syntezy XST odpowiednie wykorzystanie możliwości modułu XST pozwala zwiększać wydajność Synthesis Options HDL Options Xilinx Specific Options 54

53 Optymalizacja czas, rozmiar - optymalizacja procesu syntezy XST Łączenie LUT - LUT Combining korzystanie z zasobów LUT (generatorów funkcji) powiązanie, XST looks for functions that use the same five inputs and tries to pair them Recommended for Virtex-5, Spartan-6, and Virtex-6 architectures Ograniczenie zasobów sterujących - Reduce Control Sets XST będzie korzystał z LUT zamiast przerzutników z CE, synch. SET/RESET, wszystkie FF w obrębie Slice a korzystają z tych samych CE, SET, RESET 55

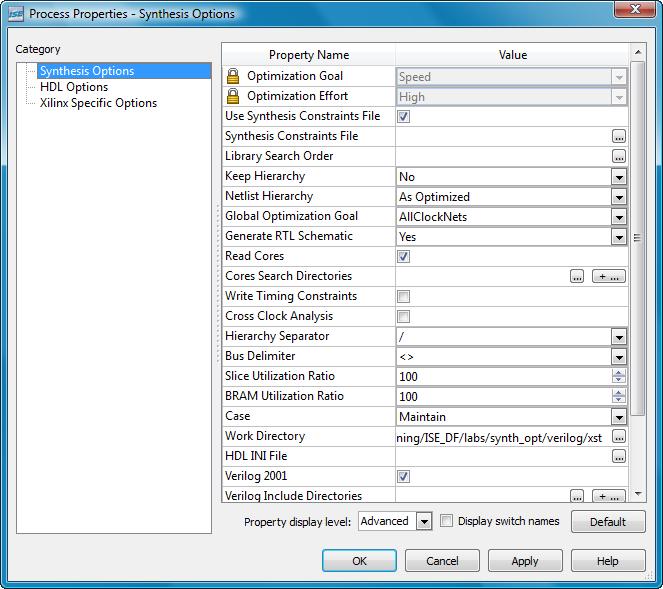

54 Optymalizacja czas, rozmiar - optymalizacja procesu syntezy XST Symbol blokady Oznacza tylko tyle, że ustawienia regulowane są przez cel projektu i ustawień strategii, Zmiana wymaga wybór innej strategii Możliwość zmiany właściwości bardziej zaawansowanych 56

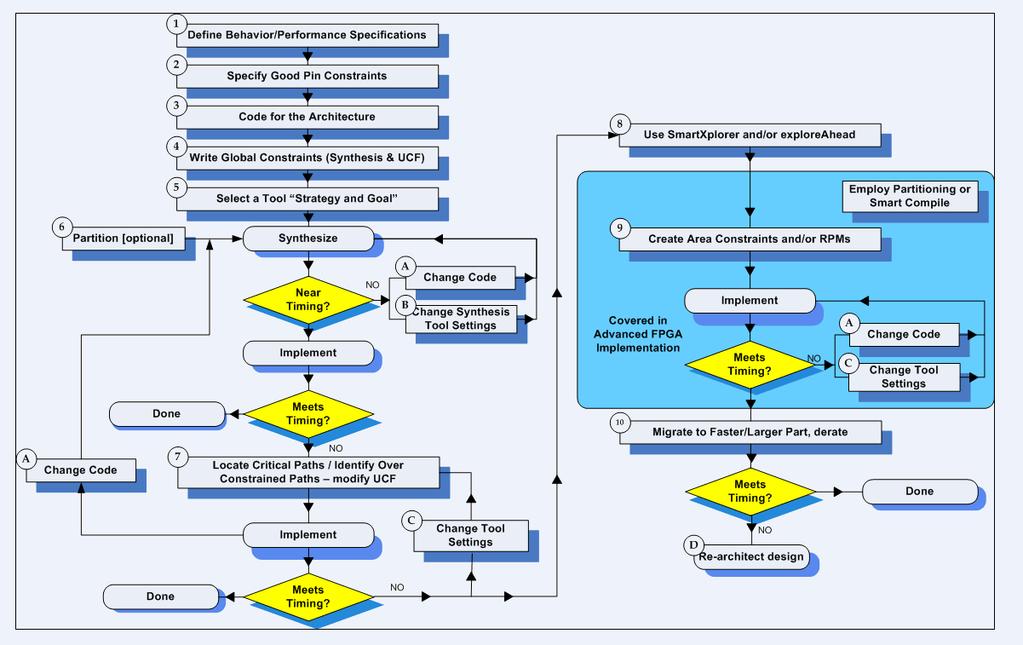

55 Optymalizacja czas, rozmiar - zalecana strategia (1) Korzystaj ze standardowych opcji i planów syntezy, (2) Zezwól na korzystanie z ograniczeń XCF, (3) Zezwól na umieszczanie rejestrów w blokach IOB, zwiększa to szybkość działania wyjść, (4) Redukuj zasoby zoptymalizuj kod, korzystaj z dedykowanych zasobów, (5) Korzystaj z celów i strategii 57

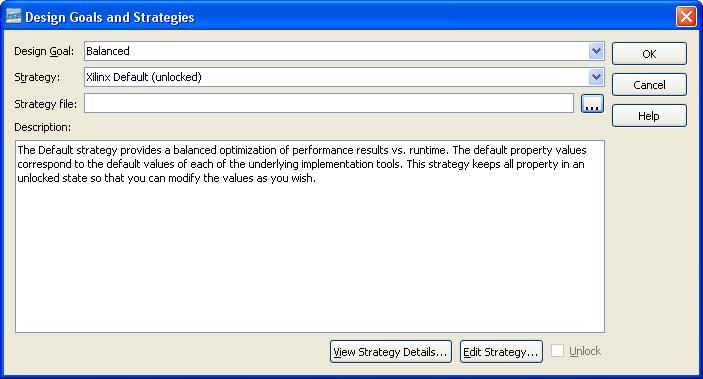

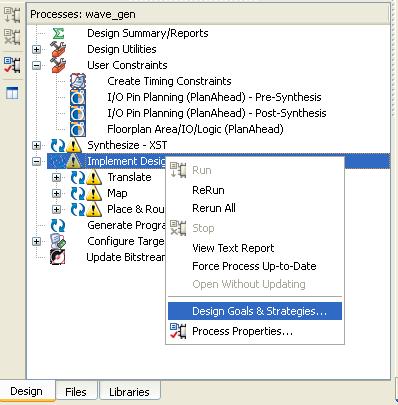

56 Optymalizacja czas, rozmiar - ISE WebPack Design Goals & Strategies Zaawansowane opcje syntezy i implementacji Opcje definiowalne Zrównoważony poziom optymalizacji Optymalizacja czasowa Redukcja obszaru Ograniczenie czasu działania Optymalizacja zużycia mocy Możliwość edytowania strategii 58

57 Optymalizacja czas, rozmiar - technika programowania Proste kroki kodowania zwiększające wydajność kodu: przetwarzanie równoległe, procesy, procesy, procesy operacje współbieżne, optymalizacja maszyn stanów, grupować operacje arytmetyczne, wykorzystanie zasobów wewnętrznych: mnożarki, rejestry przesuwne, LUT RAM, BlkockRAM, DSP, unikać konstrukcji o wysokim poziomie zagnieżdżenia: ograniczać pętle w kodzie. 61 Tworzenie projektów synchronicznych pozwala tworzyć projekty stabilne w pełnym zakresie częstotliwości sygnałów wejściowych.

58 W ramach podsumowania kompresja 62

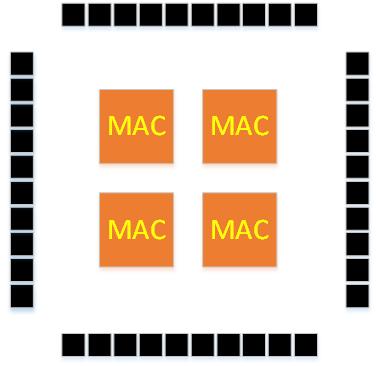

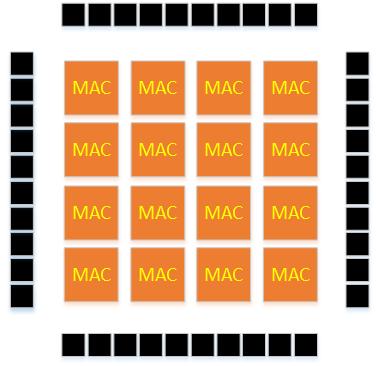

59 Procesor DSP logika FPGA Procesor DSP Zrównoleglone przetwarzanie w FPGA 63 Stała nieelastyczna architektura - typowo 1-8 jednostki MAC - stała szerokość danych Przetwarzanie sekwencyjne ogranicza przepustowość - współdzielone w czasie jednostki MAC, - duże częstotliwości taktowania stawiają duże wyzwania projektantom systemów. Możliwość realizacji setek przekształceń MAC w obrębie jednego układu FPGA Przetwarzanie równoległe umożliwia dużą przepustowość

60 Miary wydajności MIPS - Million Instructions Per Second (Liczba milionów operacji wykonywanych w ciągu sekundy), MMAC - Million Multiply Accumulate Operations Per Second (Liczba milionów operacji typu "pomnóż i dodaj"), MSPS - Mega-Samples Per Second (Liczba milionów próbek na sekundę), 64 Dla układów FPGA nie podaje się wydajności w MIPS. Jej zdefiniowanie dla FPGA jako całości jest niemożliwe, gdyż zależy ściśle od danego projektu. Wydajność MMAC może zostać zwiększona dzięki wykorzystaniu zasobów logicznych oraz rejestrów układu FPGA.

61 Dziękuję za uwagę :)
