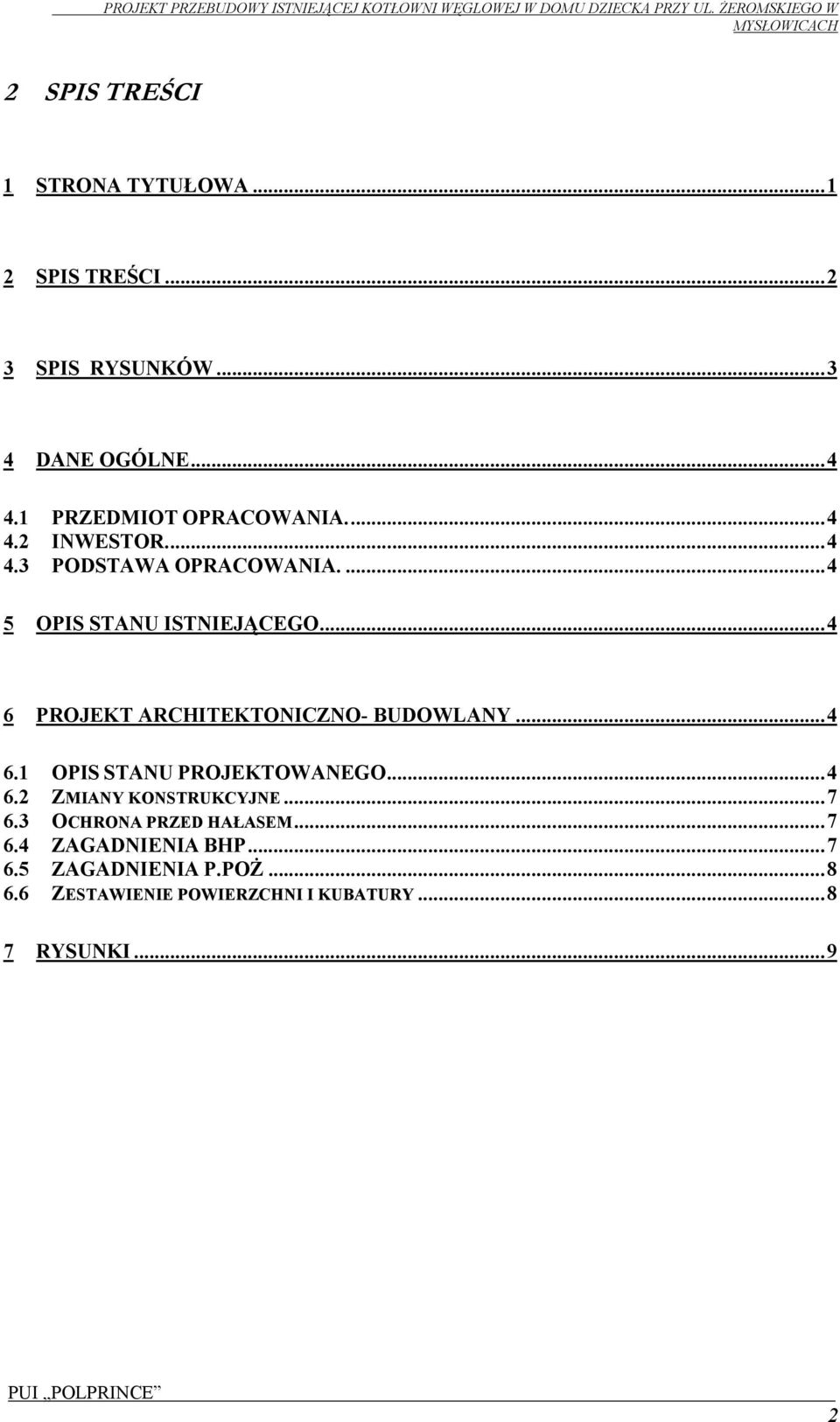

1 2 SPIS TREŚCI 1 STRONA TYTUŁOWA SPIS TREŚCI SPIS RYSUNKÓW DANE OGÓLNE PRZEDMIOT OPRACOWANIA INWESTOR PODSTAWA OPRACOWANIA OPIS STANU ISTNIEJĄCEGO PROJEKT ARCHITEKTONICZNO- BUDOWLANY OPIS STANU PROJEKTOWANEGO ZMIANY KONSTRUKCYJNE OCHRONA PRZED HAŁASEM ZAGADNIENIA BHP ZAGADNIENIA P.POŻ ZESTAWIENIE POWIERZCHNI I KUBATURY RYSUNKI...9 2

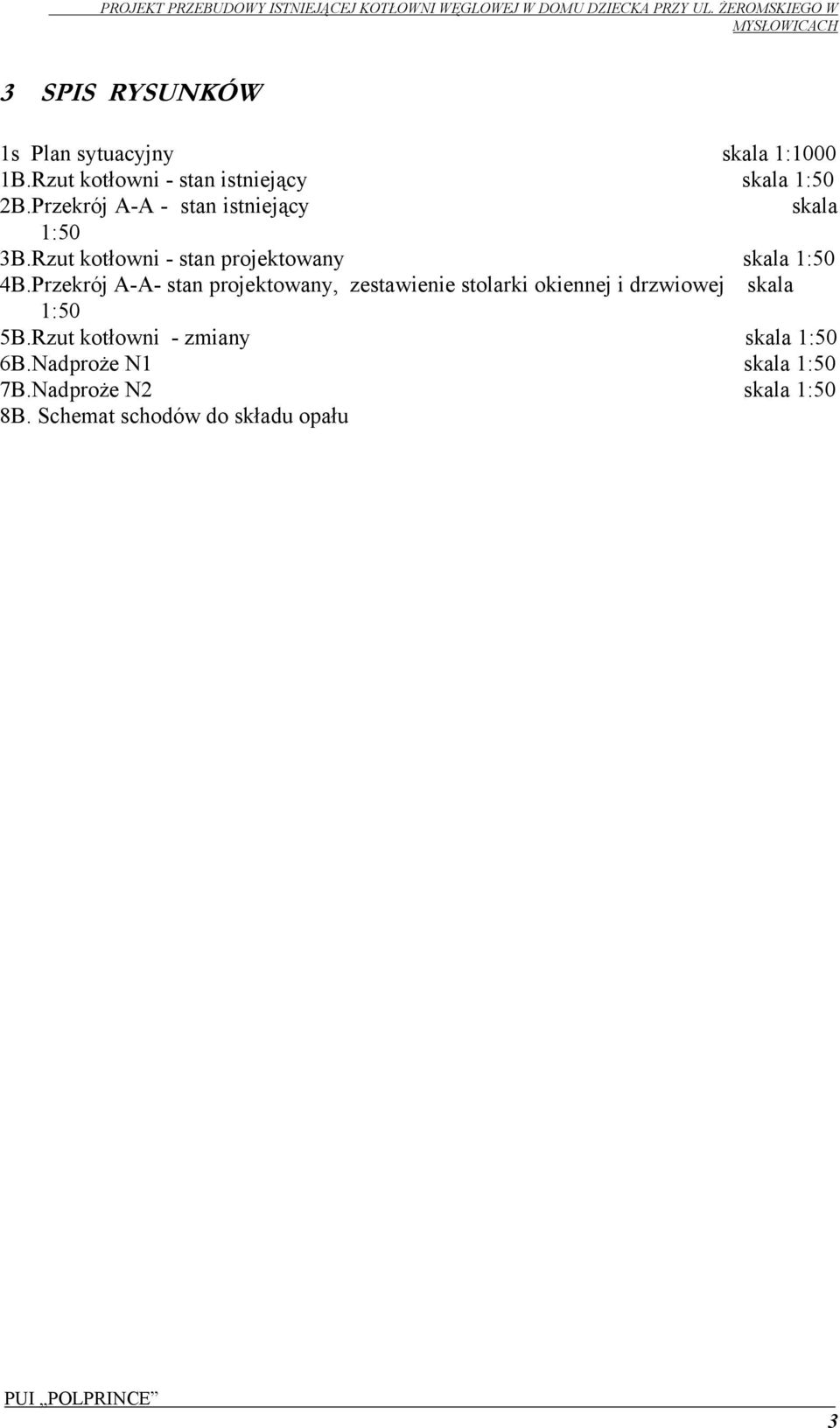

2 3 SPIS RYSUNKÓW 1s Plan sytuacyjny skala 1:1000 1B.Rzut kotłowni - stan istniejący skala 1:50 2B.Przekrój A-A - stan istniejący skala 1:50 3B.Rzut kotłowni - stan projektowany skala 1:50 4B.Przekrój A-A- stan projektowany, zestawienie stolarki okiennej i drzwiowej skala 1:50 5B.Rzut kotłowni - zmiany skala 1:50 6B.Nadproże N1 skala 1:50 7B.Nadproże N2 skala 1:50 8B. Schemat schodów do składu opału 3

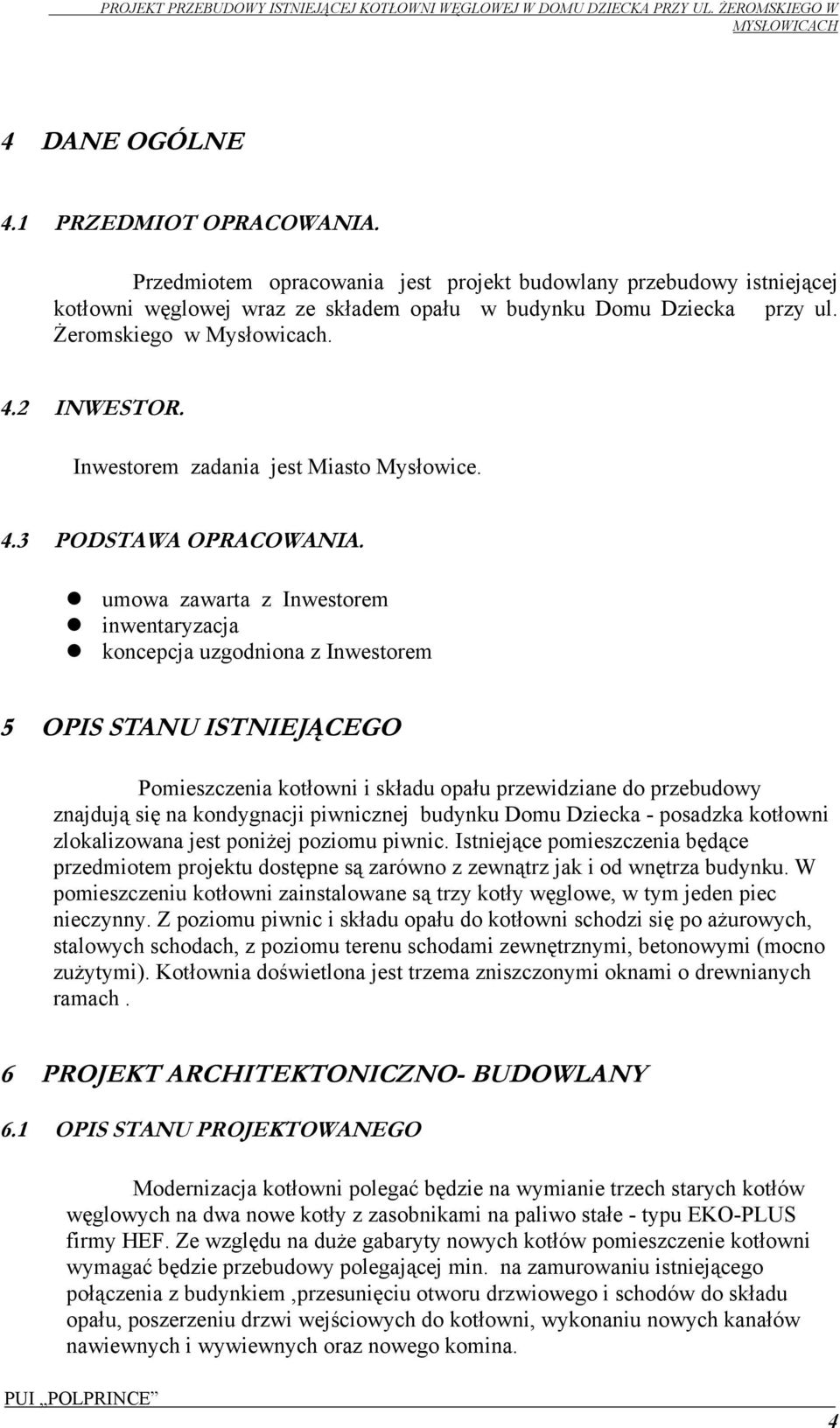

3 4 DANE DGÓLNE 4.1 PRZEDMIDT DPRACDWANIA. Przedmiotem opracowania jest projekt budowlany przebudowy istniejącej kotłowni węglowej wraz ze składem opału w budynku Domu Dziecka przy ul. Żeromskiego w Mysłowicach. 4.2 INWESTDR. Inwestorem zadania jest Miasto Mysłowice. 4.3 PDDSTAWA DPRACDWANIA. umowa zawarta z Inwestorem inwentaryzacja koncepcja uzgodniona z Inwestorem 5 DPIS STANU ISTNIEJĄCEGD Pomieszczenia kotłowni i składu opału przewidziane do przebudowy znajdują się na kondygnacji piwnicznej budynku Domu Dziecka - posadzka kotłowni zlokalizowana jest poniżej poziomu piwnic. Istniejące pomieszczenia będące przedmiotem projektu dostępne są zarówno z zewnątrz jak i od wnętrza budynku. W pomieszczeniu kotłowni zainstalowane są trzy kotły węglowe, w tym jeden piec nieczynny. Z poziomu piwnic i składu opału do kotłowni schodzi się po ażurowych, stalowych schodach, z poziomu terenu schodami zewnętrznymi, betonowymi (mocno zużytymi). Kotłownia doświetlona jest trzema zniszczonymi oknami o drewnianych ramach. 6 PRDJEKT ARCHITEKTDNICZND- BUDDWLANY 6.1 DPIS STANU PRDJEKTDWANEGD Modernizacja kotłowni polegać będzie na wymianie trzech starych kotłów węglowych na dwa nowe kotły z zasobnikami na paliwo stałe - typu EKO-PLUS firmy HEF. Ze względu na duże gabaryty nowych kotłów pomieszczenie kotłowni wymagać będzie przebudowy polegającej min. na zamurowaniu istniejącego połączenia z budynkiem,przesunięciu otworu drzwiowego i schodów do składu opału, poszerzeniu drzwi wejściowych do kotłowni, wykonaniu nowych kanałów nawiewnych i wywiewnych oraz nowego komina. 4

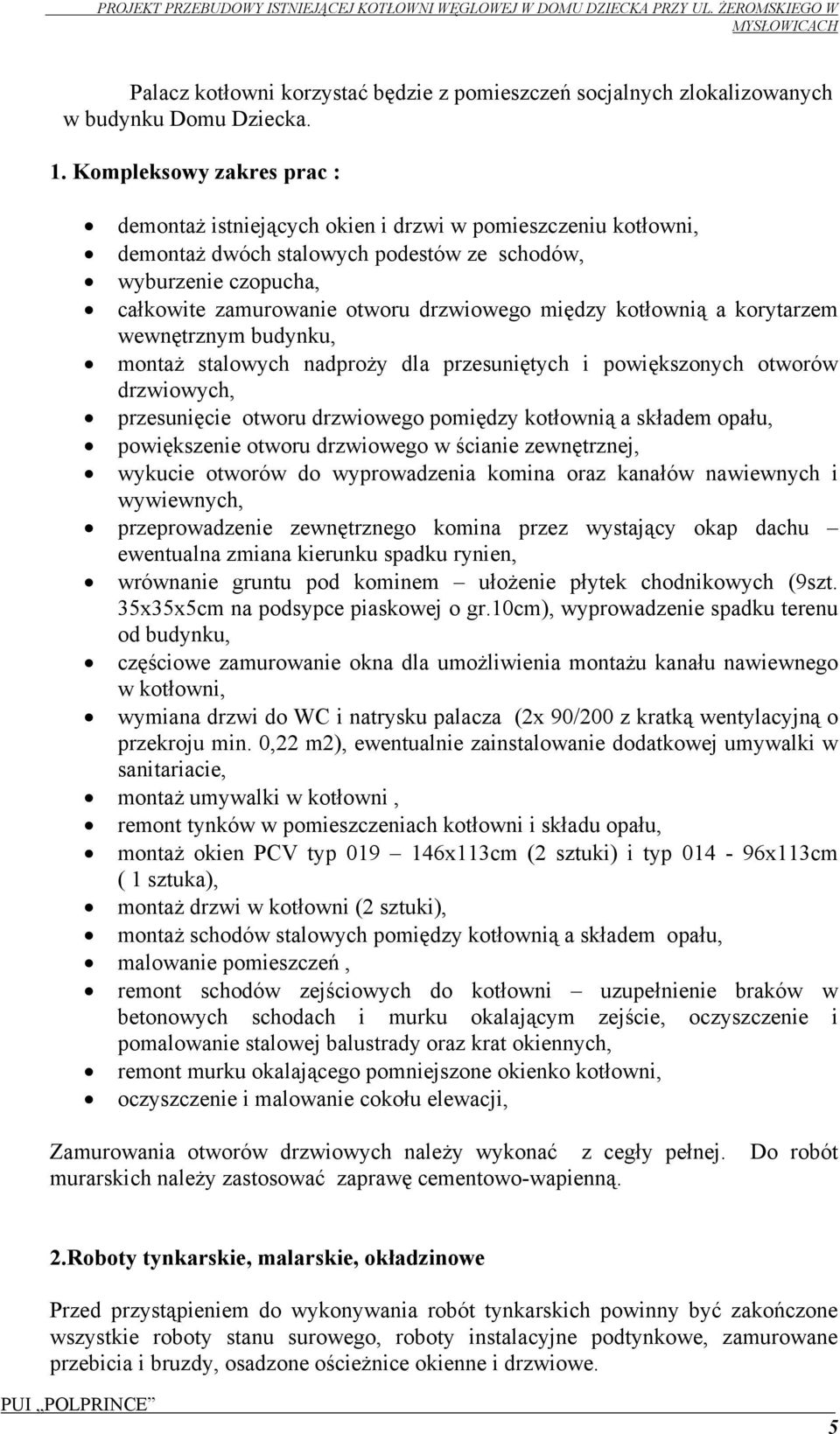

4 Palacz kotłowni korzystać będzie z pomieszczeń socjalnych zlokalizowanych w budynku Domu Dziecka. 1. Kompleksowy zakres prac : demontaż istniejących okien i drzwi w pomieszczeniu kotłowni, demontaż dwóch stalowych podestów ze schodów, wyburzenie czopucha, całkowite zamurowanie otworu drzwiowego między kotłownią a korytarzem wewnętrznym budynku, montaż stalowych nadproży dla przesuniętych i powiększonych otworów drzwiowych, przesunięcie otworu drzwiowego pomiędzy kotłownią a składem opału, powiększenie otworu drzwiowego w ścianie zewnętrznej, wykucie otworów do wyprowadzenia komina oraz kanałów nawiewnych i wywiewnych, przeprowadzenie zewnętrznego komina przez wystający okap dachu ewentualna zmiana kierunku spadku rynien, wrównanie gruntu pod kominem ułożenie płytek chodnikowych (9szt. 35x35x5cm na podsypce piaskowej o gr.10cm), wyprowadzenie spadku terenu od budynku, częściowe zamurowanie okna dla umożliwienia montażu kanału nawiewnego w kotłowni, wymiana drzwi do WC i natrysku palacza (2x 90/200 z kratką wentylacyjną o przekroju min. 0,22 m2), ewentualnie zainstalowanie dodatkowej umywalki w sanitariacie, montaż umywalki w kotłowni, remont tynków w pomieszczeniach kotłowni i składu opału, montaż okien PCV typ x113cm (2 sztuki) i typ x113cm ( 1 sztuka), montaż drzwi w kotłowni (2 sztuki), montaż schodów stalowych pomiędzy kotłownią a składem opału, malowanie pomieszczeń, remont schodów zejściowych do kotłowni uzupełnienie braków w betonowych schodach i murku okalającym zejście, oczyszczenie i pomalowanie stalowej balustrady oraz krat okiennych, remont murku okalającego pomniejszone okienko kotłowni, oczyszczenie i malowanie cokołu elewacji, Zamurowania otworów drzwiowych należy wykonać z cegły pełnej. Do robót murarskich należy zastosować zaprawę cementowo-wapienną. 2.Roboty tynkarskie, malarskie, okładzinowe Przed przystąpieniem do wykonywania robót tynkarskich powinny być zakończone wszystkie roboty stanu surowego, roboty instalacyjne podtynkowe, zamurowane przebicia i bruzdy, osadzone ościeżnice okienne i drzwiowe. 5

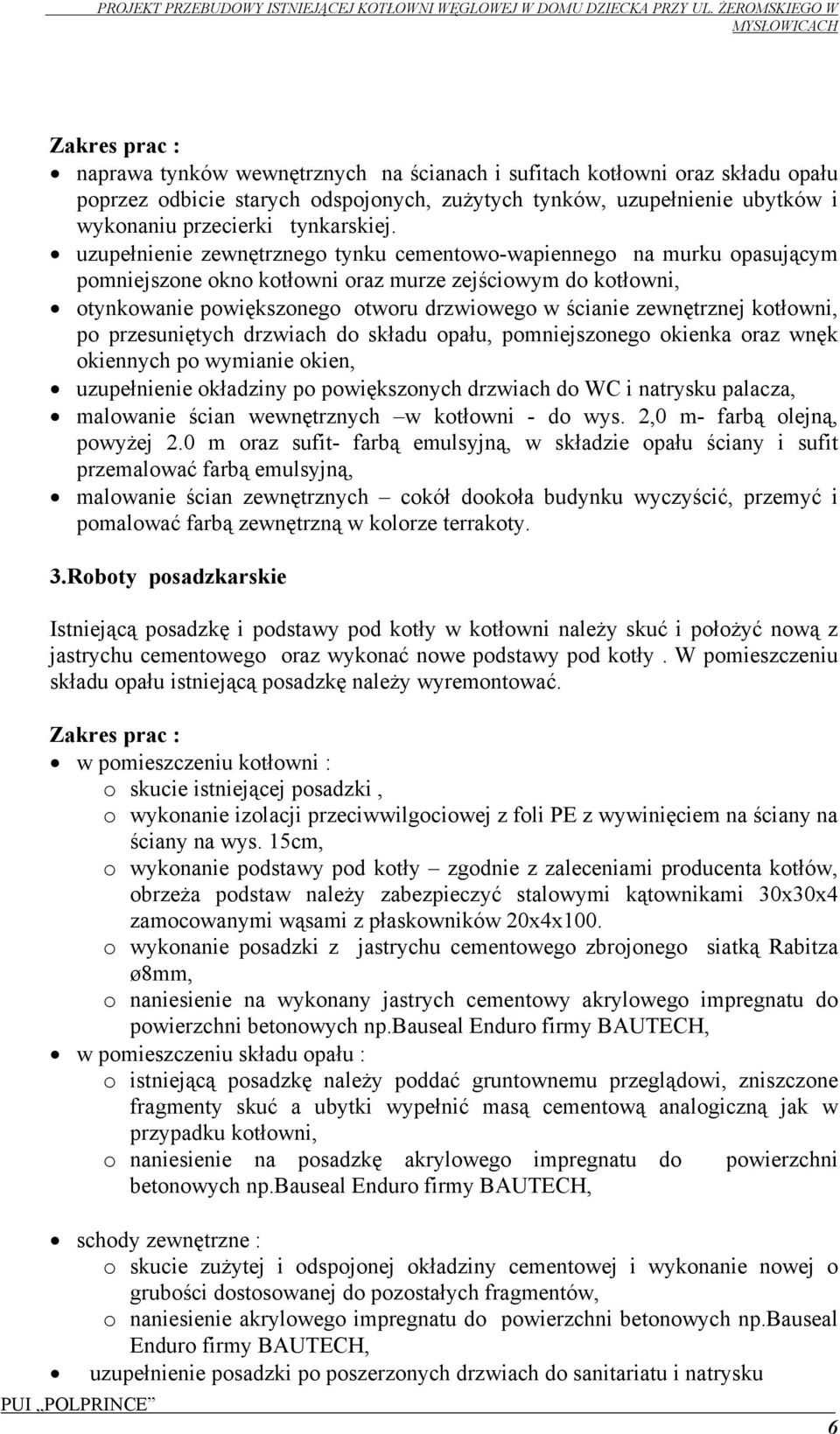

5 Zakres prac : naprawa tynków wewnętrznych na ścianach i sufitach kotłowni oraz składu opału poprzez odbicie starych odspojonych, zużytych tynków, uzupełnienie ubytków i wykonaniu przecierki tynkarskiej. uzupełnienie zewnętrznego tynku cementowo-wapiennego na murku opasującym pomniejszone okno kotłowni oraz murze zejściowym do kotłowni, otynkowanie powiększonego otworu drzwiowego w ścianie zewnętrznej kotłowni, po przesuniętych drzwiach do składu opału, pomniejszonego okienka oraz wnęk okiennych po wymianie okien, uzupełnienie okładziny po powiększonych drzwiach do WC i natrysku palacza, malowanie ścian wewnętrznych w kotłowni - do wys. 2,0 m- farbą olejną, powyżej 2.0 m oraz sufit- farbą emulsyjną, w składzie opału ściany i sufit przemalować farbą emulsyjną, malowanie ścian zewnętrznych cokół dookoła budynku wyczyścić, przemyć i pomalować farbą zewnętrzną w kolorze terrakoty. 3.Roboty posadzkarskie Istniejącą posadzkę i podstawy pod kotły w kotłowni należy skuć i położyć nową z jastrychu cementowego oraz wykonać nowe podstawy pod kotły. W pomieszczeniu składu opału istniejącą posadzkę należy wyremontować. Zakres prac : w pomieszczeniu kotłowni : o skucie istniejącej posadzki, o wykonanie izolacji przeciwwilgociowej z foli PE z wywinięciem na ściany na ściany na wys. 15cm, o wykonanie podstawy pod kotły zgodnie z zaleceniami producenta kotłów, obrzeża podstaw należy zabezpieczyć stalowymi kątownikami 30x30x4 zamocowanymi wąsami z płaskowników 20x4x100. o wykonanie posadzki z jastrychu cementowego zbrojonego siatką Rabitza ø8mm, o naniesienie na wykonany jastrych cementowy akrylowego impregnatu do powierzchni betonowych np.bauseal Enduro firmy BAUTECH, w pomieszczeniu składu opału : o istniejącą posadzkę należy poddać gruntownemu przeglądowi, zniszczone fragmenty skuć a ubytki wypełnić masą cementową analogiczną jak w przypadku kotłowni, o naniesienie na posadzkę akrylowego impregnatu do powierzchni betonowych np.bauseal Enduro firmy BAUTECH, schody zewnętrzne : o skucie zużytej i odspojonej okładziny cementowej i wykonanie nowej o grubości dostosowanej do pozostałych fragmentów, o naniesienie akrylowego impregnatu do powierzchni betonowych np.bauseal Enduro firmy BAUTECH, uzupełnienie posadzki po poszerzonych drzwiach do sanitariatu i natrysku 6

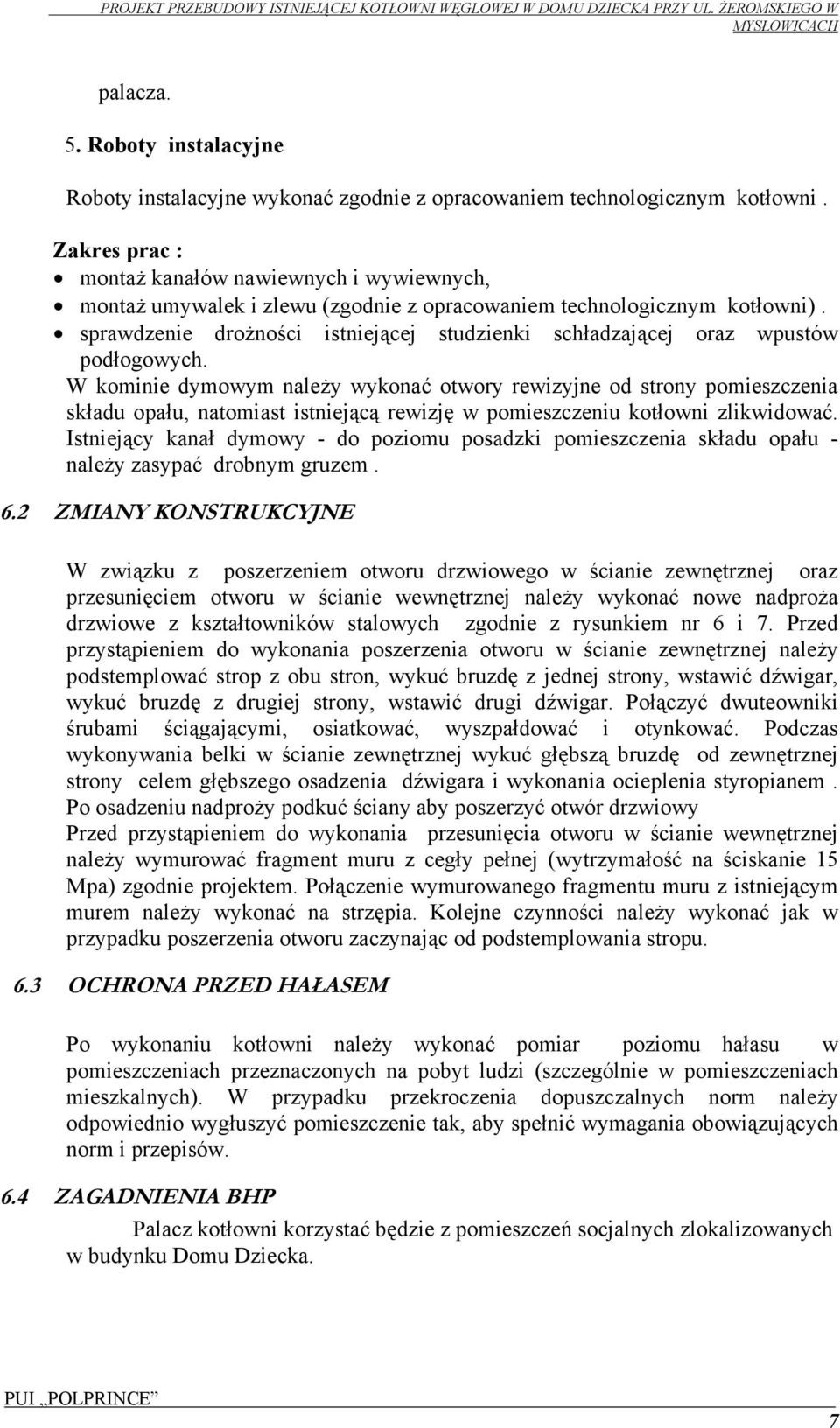

6 palacza. 5. Roboty instalacyjne Roboty instalacyjne wykonać zgodnie z opracowaniem technologicznym kotłowni. Zakres prac : montaż kanałów nawiewnych i wywiewnych, montaż umywalek i zlewu (zgodnie z opracowaniem technologicznym kotłowni). sprawdzenie drożności istniejącej studzienki schładzającej oraz wpustów podłogowych. W kominie dymowym należy wykonać otwory rewizyjne od strony pomieszczenia składu opału, natomiast istniejącą rewizję w pomieszczeniu kotłowni zlikwidować. Istniejący kanał dymowy - do poziomu posadzki pomieszczenia składu opału - należy zasypać drobnym gruzem. 6.2 ZMIANY KDNSTRUKCYJNE W związku z poszerzeniem otworu drzwiowego w ścianie zewnętrznej oraz przesunięciem otworu w ścianie wewnętrznej należy wykonać nowe nadproża drzwiowe z kształtowników stalowych zgodnie z rysunkiem nr 6 i 7. Przed przystąpieniem do wykonania poszerzenia otworu w ścianie zewnętrznej należy podstemplować strop z obu stron, wykuć bruzdę z jednej strony, wstawić dźwigar, wykuć bruzdę z drugiej strony, wstawić drugi dźwigar. Połączyć dwuteowniki śrubami ściągającymi, osiatkować, wyszpałdować i otynkować. Podczas wykonywania belki w ścianie zewnętrznej wykuć głębszą bruzdę od zewnętrznej strony celem głębszego osadzenia dźwigara i wykonania ocieplenia styropianem. Po osadzeniu nadproży podkuć ściany aby poszerzyć otwór drzwiowy Przed przystąpieniem do wykonania przesunięcia otworu w ścianie wewnętrznej należy wymurować fragment muru z cegły pełnej (wytrzymałość na ściskanie 15 Mpa) zgodnie projektem. Połączenie wymurowanego fragmentu muru z istniejącym murem należy wykonać na strzępia. Kolejne czynności należy wykonać jak w przypadku poszerzenia otworu zaczynając od podstemplowania stropu. 6.3 DCHRDNA PRZED HAŁASEM Po wykonaniu kotłowni należy wykonać pomiar poziomu hałasu w pomieszczeniach przeznaczonych na pobyt ludzi (szczególnie w pomieszczeniach mieszkalnych). W przypadku przekroczenia dopuszczalnych norm należy odpowiednio wygłuszyć pomieszczenie tak, aby spełnić wymagania obowiązujących norm i przepisów. 6.4 ZAGADNIENIA BHP Palacz kotłowni korzystać będzie z pomieszczeń socjalnych zlokalizowanych w budynku Domu Dziecka. 7

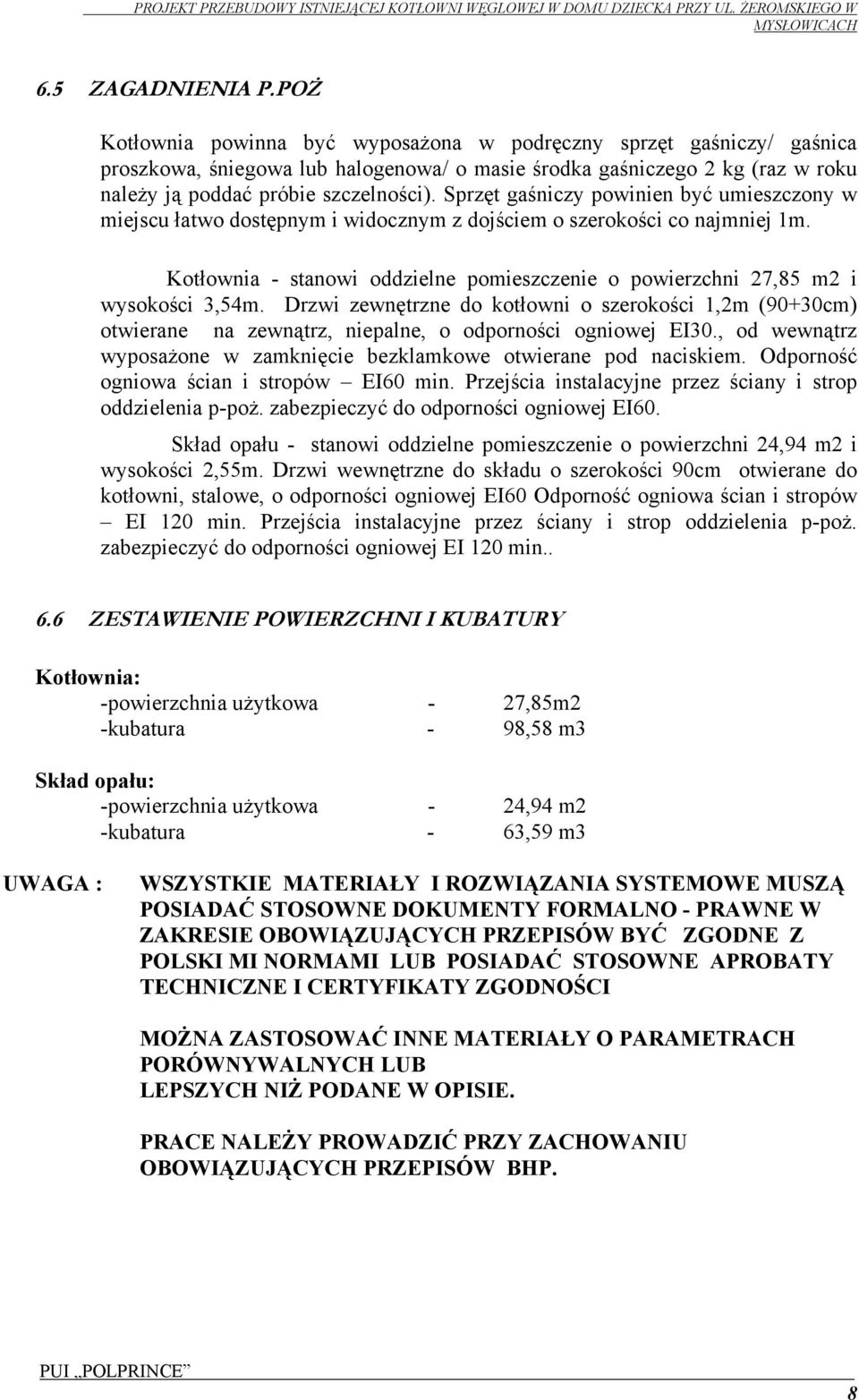

7 6.5 ZAGADNIENIA P.PDŻ Kotłownia powinna być wyposażona w podręczny sprzęt gaśniczy/ gaśnica proszkowa, śniegowa lub halogenowa/ o masie środka gaśniczego 2 kg (raz w roku należy ją poddać próbie szczelności). Sprzęt gaśniczy powinien być umieszczony w miejscu łatwo dostępnym i widocznym z dojściem o szerokości co najmniej 1m. Kotłownia - stanowi oddzielne pomieszczenie o powierzchni 27,85 m2 i wysokości 3,54m. Drzwi zewnętrzne do kotłowni o szerokości 1,2m (90+30cm) otwierane na zewnątrz, niepalne, o odporności ogniowej EI30., od wewnątrz wyposażone w zamknięcie bezklamkowe otwierane pod naciskiem. Odporność ogniowa ścian i stropów EI60 min. Przejścia instalacyjne przez ściany i strop oddzielenia p-poż. zabezpieczyć do odporności ogniowej EI60. Skład opału - stanowi oddzielne pomieszczenie o powierzchni 24,94 m2 i wysokości 2,55m. Drzwi wewnętrzne do składu o szerokości 90cm otwierane do kotłowni, stalowe, o odporności ogniowej EI60 Odporność ogniowa ścian i stropów EI 120 min. Przejścia instalacyjne przez ściany i strop oddzielenia p-poż. zabezpieczyć do odporności ogniowej EI 120 min ZESTAWIENIE PDWIERZCHNI I KUBATURY Kotłownia: -powierzchnia użytkowa - 27,85m2 -kubatura - 98,58 m3 Skład opału: -powierzchnia użytkowa - 24,94 m2 -kubatura - 63,59 m3 UWAGA : WSZYSTKIE MATERIAŁY I ROZWIĄZANIA SYSTEMOWE MUSZĄ POSIADAĆ STOSOWNE DOKUMENTY FORMALNO - PRAWNE W ZAKRESIE OBOWIĄZUJĄCYCH PRZEPISÓW BYĆ ZGODNE Z POLSKI MI NORMAMI LUB POSIADAĆ STOSOWNE APROBATY TECHNICZNE I CERTYFIKATY ZGODNOŚCI MOŻNA ZASTOSOWAĆ INNE MATERIAŁY O PARAMETRACH PORÓWNYWALNYCH LUB LEPSZYCH NIŻ PODANE W OPISIE. PRACE NALEŻY PROWADZIĆ PRZY ZACHOWANIU OBOWIĄZUJĄCYCH PRZEPISÓW BHP. 8
