FINITURE DISPONIBILI SU PROFILI VEKA: Categoria Tipo Codice Descrizione ISI Colorazione della base Categoria Tipo Codice Descrizione ISI Colorazione della base RAL Standard 72 BIANCO LISCIO B Bianco

2 FINITURE DISPONIBILI SU PROFILI VEKA: Categoria Tipo Codice Descrizione ISI Colorazione della base Categoria Tipo Codice Descrizione ISI Colorazione della base RAL Standard 72 BIANCO LISCIO B Bianco Wood Standard 8 CREMA CLASSICO C/B Crema o Bianco RAL Standard 55 CREMA LISCIO C Crema Wood Speciale 28 ROVERE K Caramello RAL Speciale 10 GRIGIO PERLA B Bianco Wood Speciale 29 ROVERE CHIARO K Caramello RAL Speciale 11 GRIGIO RAL 7035 B Bianco Wood Speciale 30 PINO di SVEZIA K Caramello RAL Speciale 12 GRIGIO RAL 7038 B Bianco Wood Speciale 31 OREGON K Caramello RAL Speciale 13 GRIGIO MILANO B Bianco Wood Speciale 32 CASTAGNO M Marrone RAL Speciale 1 GRIGIO ANTRACITE M Marrone Wood Speciale 33 DOUGLAS K Caramello RAL Speciale 15 GRIGIO QUARZO B Bianco Wood Speciale 3 DOUGLAS ROSSO K Caramello RAL Speciale 16 GRIGIO BASALTO B Bianco Wood Standard 35 CILIEGIO K Caramello RAL Speciale 19 GRIGIO RAL 7015 B Bianco Wood Standard 38 BIANCO CLASSICO B Bianco RAL Speciale 50 GRIGIO MATT 7001 B Bianco Wood Standard 81 NOCE M Marrone RAL Speciale 51 GRIGIO MATT 7012 B Bianco Wood Speciale NOCE SCURO M Marrone RAL Speciale 52 GRIGIO MATT 7015 B Bianco Wood Speciale 83 MOGANO M Marrone RAL Speciale 53 GRIGIO MATT 7016 B Bianco Wood Speciale 8 NOCE MANSONIA M Marrone RAL Speciale 18 ROSSO PORPORA M Marrone Wood Speciale 85 NOCE ANTICO M Marrone RAL Speciale 20 CELESTE AVIO M Marrone Wood Speciale 9 PAPIRO C/B Crema o Bianco RAL Speciale 21 BLU COBALTO M Marrone Wood Speciale 26 ROVERE GRIGIO C/B Crema o Bianco RAL Speciale 22 BLU SCURO M Marrone Wood Speciale 27 ROVERE SBIANCATO C/B Crema o Bianco RAL Speciale 36 VERDE SCURO M Marrone RAL Speciale 37 VERDE MUSCHIO M Marrone Categoria Tipo Codice Descrizione ISI Colorazione della base RAL Speciale 39 VERDE RAL 600 M Marrone Metallic Speciale 17 SILVER B Bianco RAL Speciale 0 VERDE RAL 6001 M Marrone Metallic Speciale 103 CONTE PLATINO B Bianco RAL Speciale 119 ROSSO VINACCIA M Marrone Metallic Speciale 105 PLATINO CORONA B Bianco RAL Speciale 120 ROSSO RUBINO M Marrone Metallic Speciale 106 PLATINO QUARZO B Bianco RAL Speciale 121 ROSSO RAL 3000 M Marrone Metallic Speciale 108 BRONZO B Bianco RAL Speciale 125 GIALLO B Bianco Metallic Speciale 109 ALUX M Marrone Finiture STANDARD Finiture SPECIALI La presente tabella rappresenta tue le finiture disponibili e la descrizione della finitura è intesa per ogni singolo colore applicato sia all esterno che all interno dei profili. Pag. 2

3 APPLICAZIONE DELLE PELLICOLE DI RIVESTIMENTO SU PROFILI VEKA: ATTENZIONE!! Al momento dell ordine esecuvo bisogna indicare sempre tassavamente per i colori con supplemento la colorazione della base che si desidera. Se non viene indicata verrà eseguito il rivesmento su base bianca. ATTENZIONE!! A seconda del colore della base e delle possibili combinazioni di pellicole varia anche il colore della guarnizione, il colore delle guarnizioni è definito nella tabella so ostante: Colore BASE Colore PELLICOLA Colore GUARNIZIONE BIANCO (X) WOOD-RAL-METALLIC (tranne quelli sopra elencati) GRIGIA NERA La guarnizione GRIGIA su base bianca è prevista SOLO nei seguen casi: A) 1 lato massa (72-55) + 1 lato rivesto con pellicola (X) B) 2 la rives con combinazioni di pellicole (X) CARAMELLO TUTTI CARAMELLO MARRONE SCURO TUTTI NERA ATTENZIONE!! All interno di ogni serie si trovano le indicazioni sulla ges one di forniture SPECIALI Pag. 3

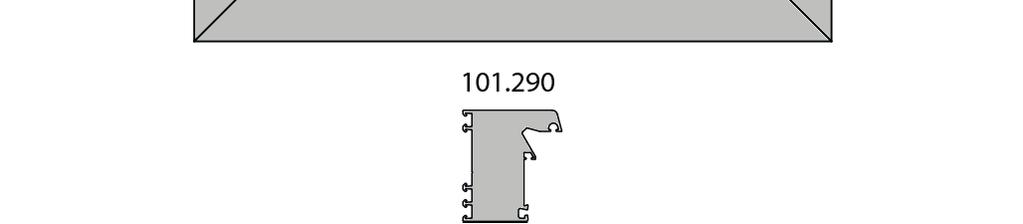

4 Profili disponibili per il sistema: Art telaio a ELLE Colori: vedere tabella (disp. CREMA 55) Art telaio a ZETA 35 Colori: vedere tabella (disp. CREMA 55) Art profilo anta ba!ente Art telaio a ZETA Art traversa per telaio Art traversa per ba!ente Pag.

5 Profili disponibili per il sistema: Telaio: Ba!ente: Telaio: Ba!ente: Nodo centrale: Ba!ente: Telaio: Ba!ente: Pag. 5

ATTENZIONE: L applicazione dei telai va fa a in funzione dei colori disponibili per la serie PREMIUM-, pertanto prima

6 Nella seria SICKURA-RC3 è possibile eseguire dei telai finestra e portafinestra con profili differen, questa opzione generalmente si applica nei casi in cui sui la dell infisso si hanno con zioni differen di a acco a muro. ATTENZIONE: L applicazione dei telai va fa a in funzione dei colori disponibili per la serie PREMIUM-, pertanto prima di decidere gli abbinamen va fa a una verifica della disponibilità ESEMPIO DI APPLICAZIONE TELAIO UNITO CON PROFILI DIVERSI Pag. 6

7 Piantoni e traverse per il sistema: ATTENZIONE: Per traverse o piantoni che non rispe!ano specchiature uguali si deve indicare la misura X (vedi disegno): PIANTONE: Misura esterno telaio e centro piantone. x TRAVERSA: Misura esterno telaio e centro traversa. x 12 7 Art traversa / montante Abbinamento art Pag. 7

VETRO per il sistema: VETRO CAMERA CERTIFICATO RC3: 33.1 + 20ar +.6 TGI Ug 1.1 P5A Facciata Facciata (1) (2) (3) () 3.6 20 33.1 Lastra esterna B.E. ( GAS ARGON 95% ) Lastra interna B.E. = Deposito di

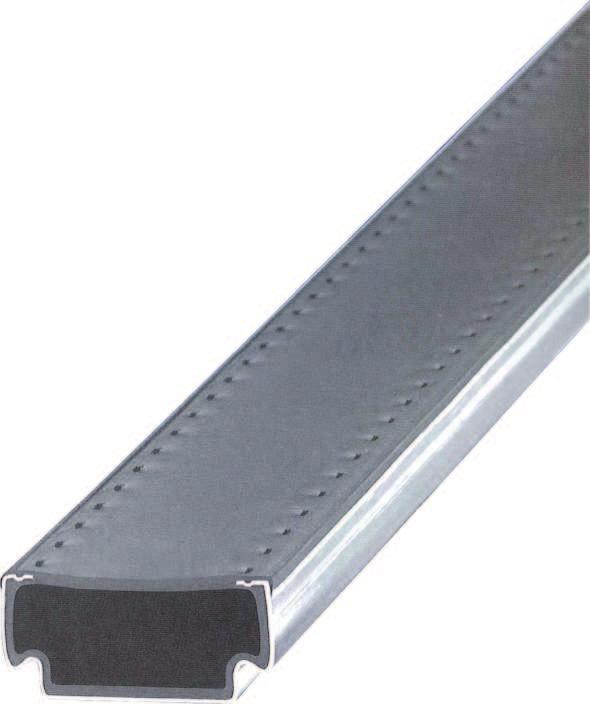

8 VETRO per il sistema: VETRO CAMERA CERTIFICATO RC3: ar +.6 TGI Ug 1.1 P5A Facciata Facciata (1) (2) (3) () Lastra esterna B.E. ( GAS ARGON 95% ) Lastra interna B.E. = Deposito di ossidi di metallo (basso emissivo magnetronico) Marcatura CE della vetreria (dati di produzione x rintracciabilità) Distanziatore WARM EDGE TGI in acciaio e PVC Setaccio molecolare anti umidità Siglillante THIOL ATTENZIONE: Gli infissi della serie sono sta! testa! e cer!fica! unicamente per questa!pologia di vetro e pertanto non è possibile eseguire infissi con altri!po di vetro. Valore prestazionale del vetro cer!ficato: Ug 1,20 Canaline termiche con distanziatore Warm Edge TGI : migliora le prestazioni del vetro camera riduce i consumi energie!ci riduce la condensa Pag. 8

9 Tipologie cerficate per il sistema: FISSO Telaio fisso DK 1 anta cone ribalta DS-DK 2 ante con ribalta ATTENZIONE: Gli abbinamen tra pologie differen vanno esegui con telaio unico e non con profili aggiunvi. DKT 1 anta con ribalta - telaio la DKT-T 1 anta con ribalta - telaio la DST-DKT 2 ante con ribalta - telaio la DST-DKT-T 2 ante con ribalta - telaio la Pag. 9

10 Pag. 10
