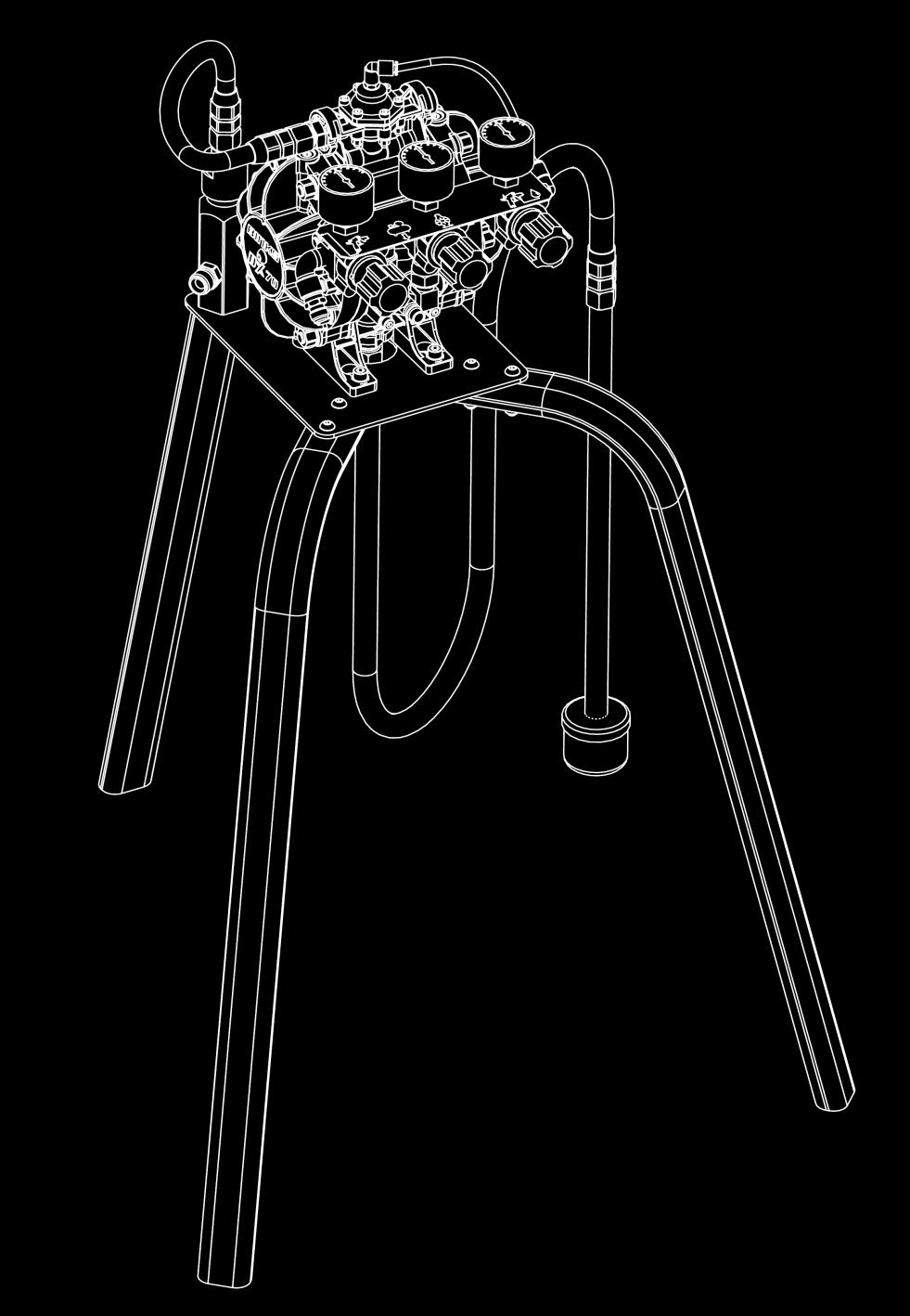

1 Instrukcja serwisowa DX70 Zestawy pompy Patent US R1.4 1/16

2 Opis produktu / Przedmiot deklaracji: Pompy membranowe pompy bez wyposażenia DX70 i DX200 i DX2003 oraz zespoły pomp Ten produkt jest przeznaczony do użytku z: Materiały na bazie rozpuszczalnika i wody Przystosowany do użytkowania w strefach zagrożenia: Poziom ochrony: Strefa 1 II 2 G c X IIB T4 Dane i rola jednostki notyfikowanej: Niniejsza deklaracja zgodności/włączenia jest wystawiona na wyłączną odpowiedzialność producenta: Element Materials Technology (0891) Wniesienie dokumentacji technicznej Finishing Brands UK Ltd, Ringwood Road, Bournemouth, BH11 9LH. UK Deklaracja zgodności EU Opisany powyżej przedmiot deklaracji jest zgodny z odnośnym unijnym prawodawstwem harmonizacyjnym: Dyrektywa maszynowa 2006/42/WE Dyrektywa ATEX 2014/34/EU za sprawą zgodności z następującymi dokumentami statutowymi i normami zharmonizowanymi: EN ISO 12100:2010 Bezpieczeństwo maszyn Ogólne zasady projektowania EN 12621:+A1:2010 Urządzenia do dostarczania i cyrkulacji materiałów powłokowych pod ciśnieniem Wymagania bezpieczeństwa EN11271:2011 Atmosfery wybuchowe Zapobieganie wybuchowi Pojęcia podstawowe EN :2009 Urządzenia nieelektryczne w przestrzeniach zagrożonych wybuchem Podstawowe metody i wymagania EN :2011 Urządzenia nieelektryczne w przestrzeniach zagrożonych wybuchem Ochrona za pomocą bezpieczeństwa konstrukcyjnego Pod warunkiem że spełnione zostały wszelkie warunki bezpiecznego użytkowania/instalacji podane w dokumentacji produktu i został on zainstalowany zgodnie z wszelkimi stosownymi obowiązującymi lokalnie kodeksami postępowania. Podpis w imieniu Finishing Brands UK Ltd: D Smith 20/4/16 Dyrektor sprzedaży (EMEA) Bournemouth,BH11 9LH,UK R1.4 2/16

3 W niniejszej karcie części słowa OSTRZEŻENIE, UWAGA i WSKAZÓWKA są używane w celu położenia nacisku na ważne informacje dotyczące bezpieczeństwa, w następujący sposób: OSTRZEŻENIE UWAGA WSKAZÓWKA Zagrożenia lub niebezpieczne praktyki, które mogą spowodować poważne obrażenia ciała, śmierć lub znaczne szkody majątkowe. Zagrożenia lub niebezpieczne praktyki, które mogą spowodować drobne obrażenia ciała, uszkodzenia produktu lub szkody majątkowe. Ważne informacje dotyczące montażu, eksploatacji lub konserwacji. OSTRZEŻENIE Przed przystąpieniem do eksploatacji tego urządzenia należy przeczytać następujące ostrzeżenia. NALEŻY PRZECZYTAĆ INSTRUKCJĘ. Przed przystąpieniem do eksploatacji urządzeń do wykańczania należy przeczytać i przyswoić sobie wszystkie informacje dotyczące bezpieczeństwa, eksploatacji i konserwacji podane w instrukcji obsługi. NALEŻY NOSIĆ OKULARY OCHRONNE. Niestosowanie okularów ochronnych z osłonami bocznymi może doprowadzić do poważnych obrażeń oczu lub ślepoty. PODCZAS KONSERWACJI NALEŻY WYŁĄCZAĆ SPOD NAPIĘCIA, ODŁĄCZAĆ I BLOKOWAĆ WSZYSTKIE ŹRÓDŁA ENERGII. Zaniedbanie wyłączenia spod napięcia, odłączenia i zablokowania wszystkich źródeł energii przed przystąpieniem do konserwacji urządzenia może spowodować poważne obrażenia ciała lub śmierć. URZĄDZENIE AUTOMATYCZNE. Urządzenia automatyczne mogą uruchomić się nieoczekiwanie, bez ostrzeżenia. ZAGROŻENIE POWODOWANE PRZEZ WYRZUCONE W POWIETRZE ELEMENTY. Ciecze lub gazy wydobywające się podczas odpowietrzania, uwalniane pod ciśnieniem albo wyrzucone w powietrze fragmenty mogą spowodować obrażenia ciała. NALEŻY WIEDZIEĆ, GDZIE I W JAKI SPOSÓB WYŁĄCZYĆ URZĄDZENIE W SYTUACJI AWARYJNEJ POZIOMY HAŁASU. Aważony poziom dźwięku urządzeń pompujących i pistoletów natryskowych może przekraczać 85 db(a), w zależności od regulacji. Szczegółowe dane dotyczące poziomu hałasu są dostępne na życzenie. Zaleca się, aby podczas natryskiwania w trakcie pracy pompy stosować słuchawki ochronne. PROCEDURA UWALNIANIA CIŚNIENIA. Należy zawsze przestrzegać procedury uwalniania ciśnienia podanej w instrukcji obsługi urządzenia. URZĄDZENIE NALEŻY SPRAWDZAĆ CODZIENNIE. Urządzenie należy codziennie sprawdzać pod kątem zużytych lub uszkodzonych części. Nie należy eksploatować urządzenia w przypadku braku pewności co do jego stanu. ZAGROŻENIA WYNIKAJĄCE Z NIEWŁAŚCIWEGO ZASTOSOWANIA URZĄDZEŃ. Niewłaściwe zastosowanie może spowodować pęknięcie, usterkę lub nieoczekiwane uruchomienie i doprowadzić do poważnych obrażeń ciała. UWAGA DOTYCZĄCA WYSOKIEGO CIŚNIENIA. Wysokie ciśnienie może powodować poważne obrażenia ciała. Przed rozpoczęciem czynności serwisowych należy uwolnić całe ciśnienie. Rozpylona ciecz z pistoletu lakierniczego, nieszczelnego przewodu lub pękniętych elementów może wniknąć do ciała, powodując niezwykle poważne obrażenia. ŁADUNEK STATYCZNY. Płyn może wywołać ładunek statyczny, który należy odprowadzić przez prawidłowe uziemienie urządzenia, obiektów do natrysku lub innych przewodzących prąd elektryczny przedmiotów w obszarze dozowania. Nieprawidłowe uziemienie lub iskry mogą spowodować zagrożenie i wywołać pożar, eksplozję lub porażenie elektryczne bądź prowadzić do innych poważnych obrażeń ciała. SZKOLENIE OPERATORA. Przed rozpoczęciem eksploatacji urządzeń do wykańczania cały personel musi zostać przeszkolony. OSTRZEŻENIE DOTYCZĄCE ROZRUSZNIKÓW SERCA. Urządzenie wytwarza pola elektromagnetyczne, które mogą zakłócić pracę niektórych rozruszników serca. OSŁONY URZĄDZENIA POWINNY ZNAJDOWAĆ SIĘ NA SWOIM MIEJSCU. Nie wolno eksploatować urządzeń ze zdemontowanymi urządzeniami zabezpieczającymi. NIE WOLNO MODYFIKOWAĆ URZĄDZENIA. Nie wolno modyfikować urządzenia bez pisemnej zgody producenta. OSTRZEŻENIE PROP. 65. OSTRZEŻENIE: Produkt zawiera związki chemiczne uznawane w stanie Kalifornia za powodujące nowotwory, wady wrodzone i inne szkody reprodukcyjne. ZAGROŻENIE W MIEJSCU ŚCIŚNIĘCIA. Części ruchome mogą spowodować zmiażdżenie i przecięcie. Miejscami ściśnięcia są ogólnie wszystkie obszary, w których znajdują się części ruchome. PRACODAWCA JEST ODPOWIEDZIALNY ZA PRZEKAZANIE TYCH INFORMACJI OPERATOROWI URZĄDZENIA R1.4 3/16

4 Pompy montowane na statywie Pozycja Numer części Opis Patrz rysunek 1 DXAT 2 DXAAC# 3 DXAF10ME100 4 DXATG DX Statyw Pokrętła sterowania powietrzem Filtr Zestaw montażowy zespołu zasilania grawitacyjnego statywu F1 F2 F3 F4 5 DXAS25ME15 Wąż ssący F5 6 DX70### Pompa przeponowa 7 DXK100 Zestaw śrub Przewód uziemiający 4 m R1.4 4/16

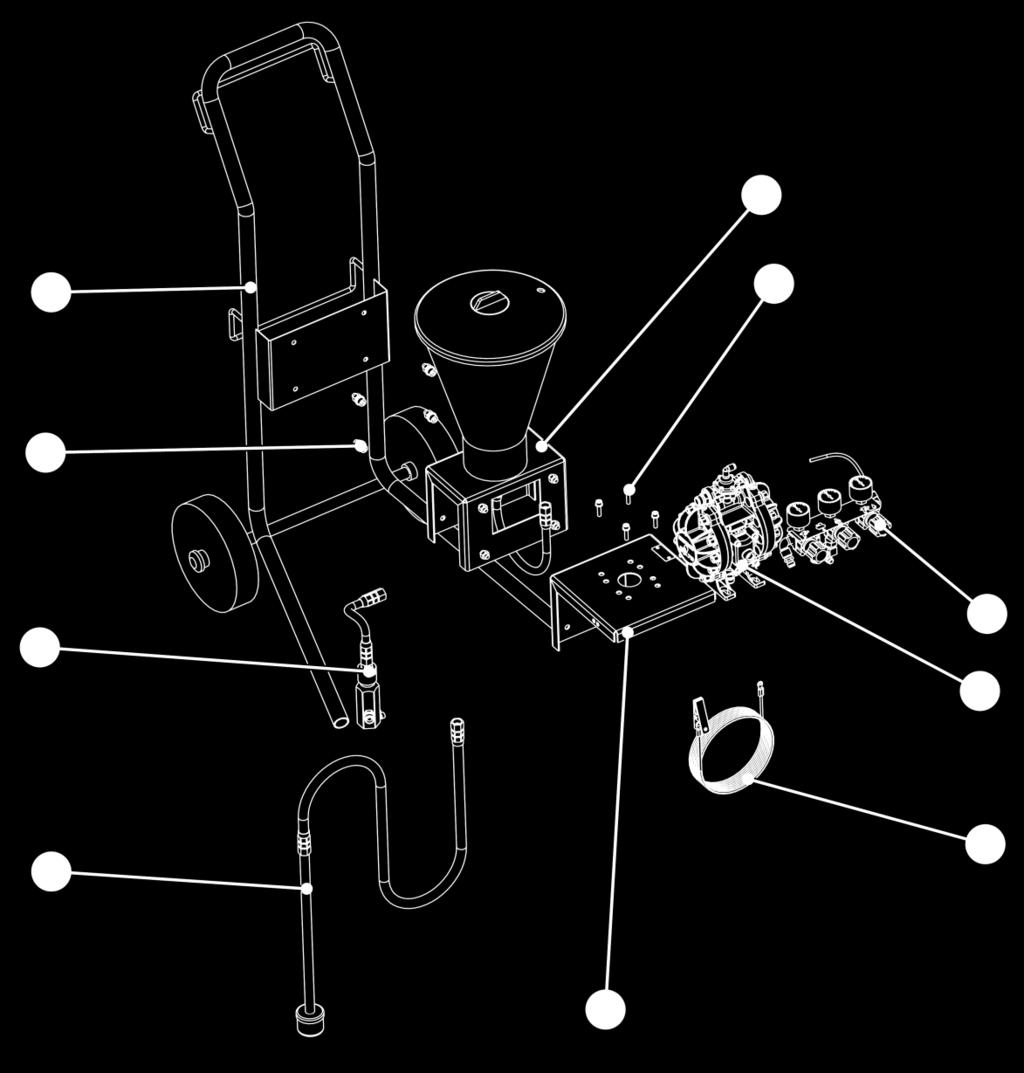

5 Pompy montowane na ścianie i wózku Pozycja Numer części Opis Patrz rysunek 1 DVX101 2 DXAAC# 3 DXAF10ME100 Wspornik ścienny Pokrętła sterowania powietrzem Filtr F2 F3 4 DXACG DXAWG Zestaw zespołu zasilania grawitacyjnego wózka Ściana Zestaw RSS grawitacja F6 5 DXAS25ME15 Wąż ssący F DX70### DXK Pompa przeponowa Zestaw śrub Przewód uziemiający 4 m 9 DXK101 Zestaw śrub Wózek R1.4 5/16

6 Pompy montowane na zbiorniku Pozycja Numer części Opis Patrz rysunek 1 DVX DX70### 6 DXK DXAF10ME100 DXAP25ME Pokrywa zbiornika 2 DXAAC# Pokrętła sterowania powietrzem F2 DXAAF S Filtr Rura ssąca zbiornika Pompa przeponowa Zestaw śrub Przewód uziemiający 4 m Zaślepka Dopływ powietrza do mieszalnika mieszadło 11 DXK107 Uszczelka 4 szt. w opakowaniu F3 F R1.4 6/16

7 Rysunki referencyjne F1 DXAT Pozycja Numer części Opis DXK102 Noga statywu Zestaw montażowy R1.4 7/16

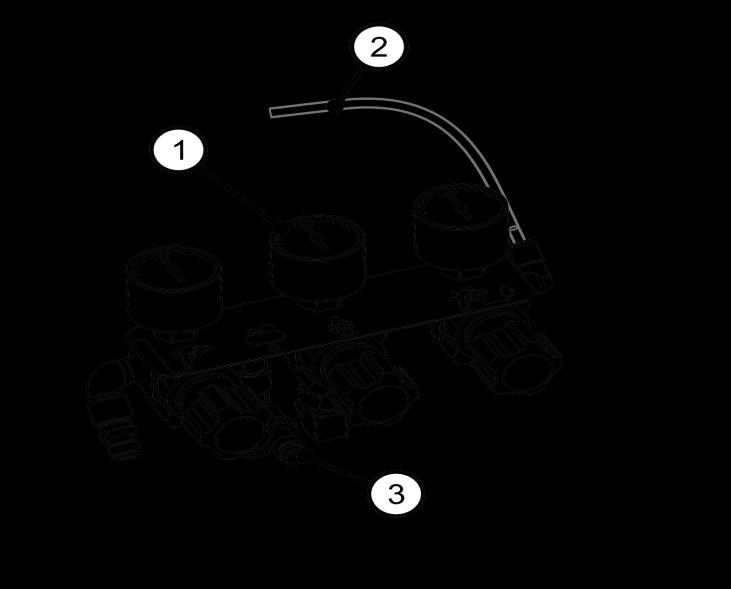

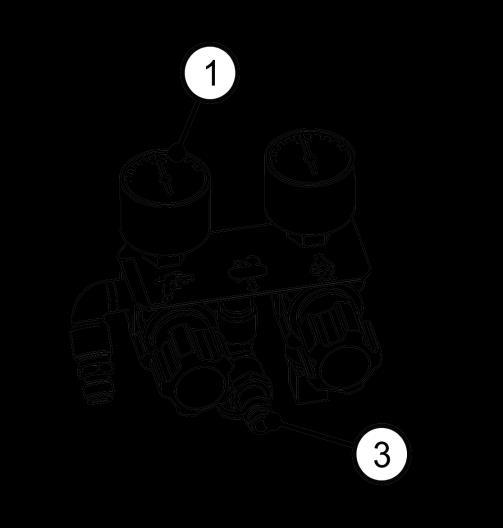

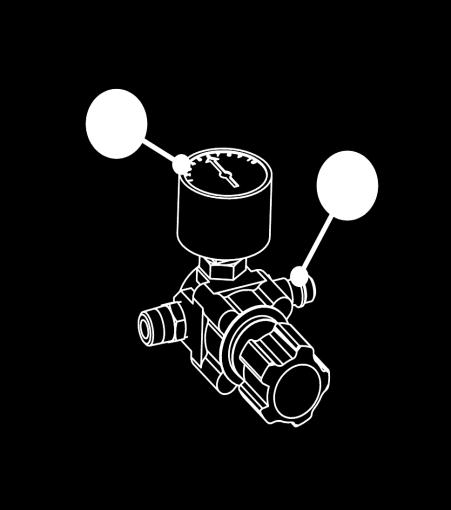

8 F2 DXAAC3 F2 DXAAC2 F2 DXAAC1 Pozycja Numer części Opis 1 GA382P Manometr 2 S1817 Ø4 [5/32"] Przewód powietrza 3 MPV10 Wrzeciono QD gwint żeński 1\4" R1.4 8/16

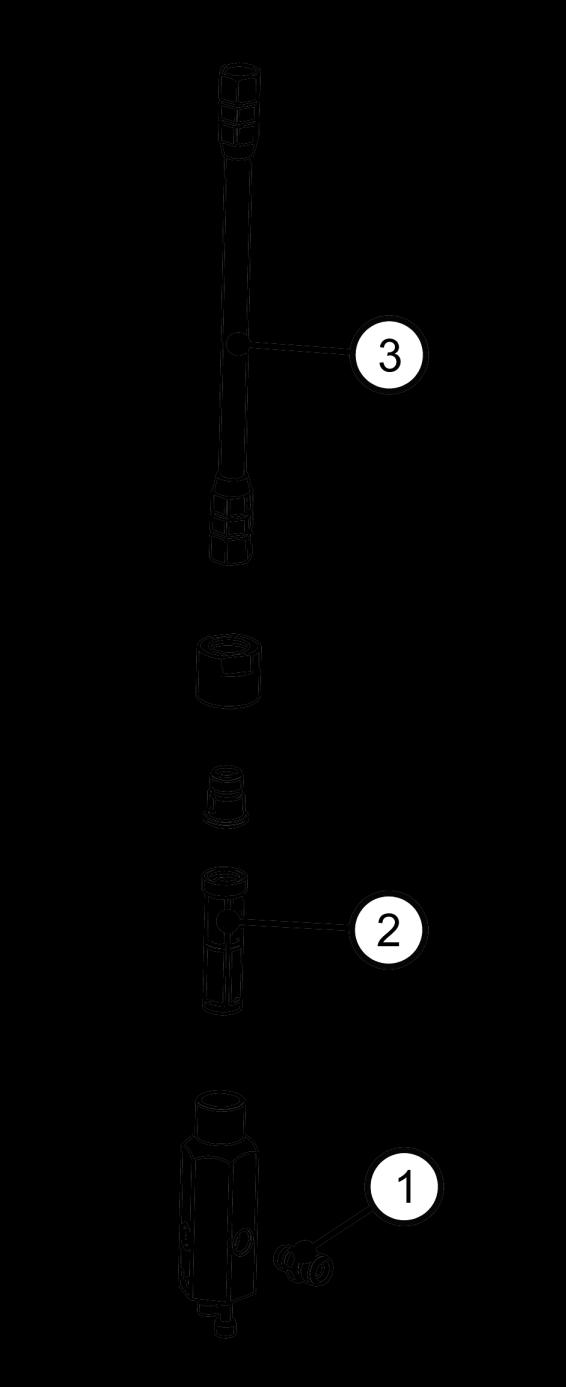

9 F3 DXAF10ME100 Pozycja Numer części Opis VS VS DVX100 3/8" x 1/4" Złączka gwint uniwersalny (BSPP/NPSM) Siatka filtra 150 µm/100 Siatka filtra 250 µm/60 Wąż zasilający filtra R1.4 9/16

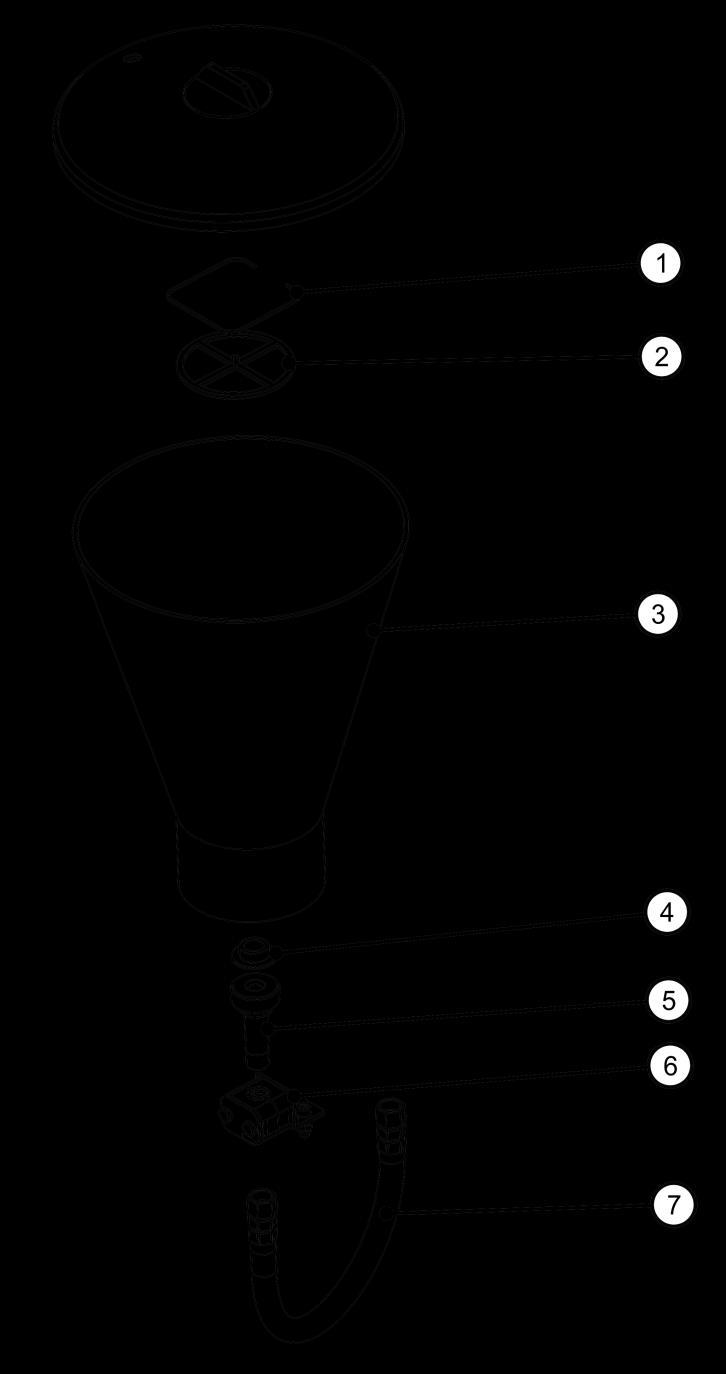

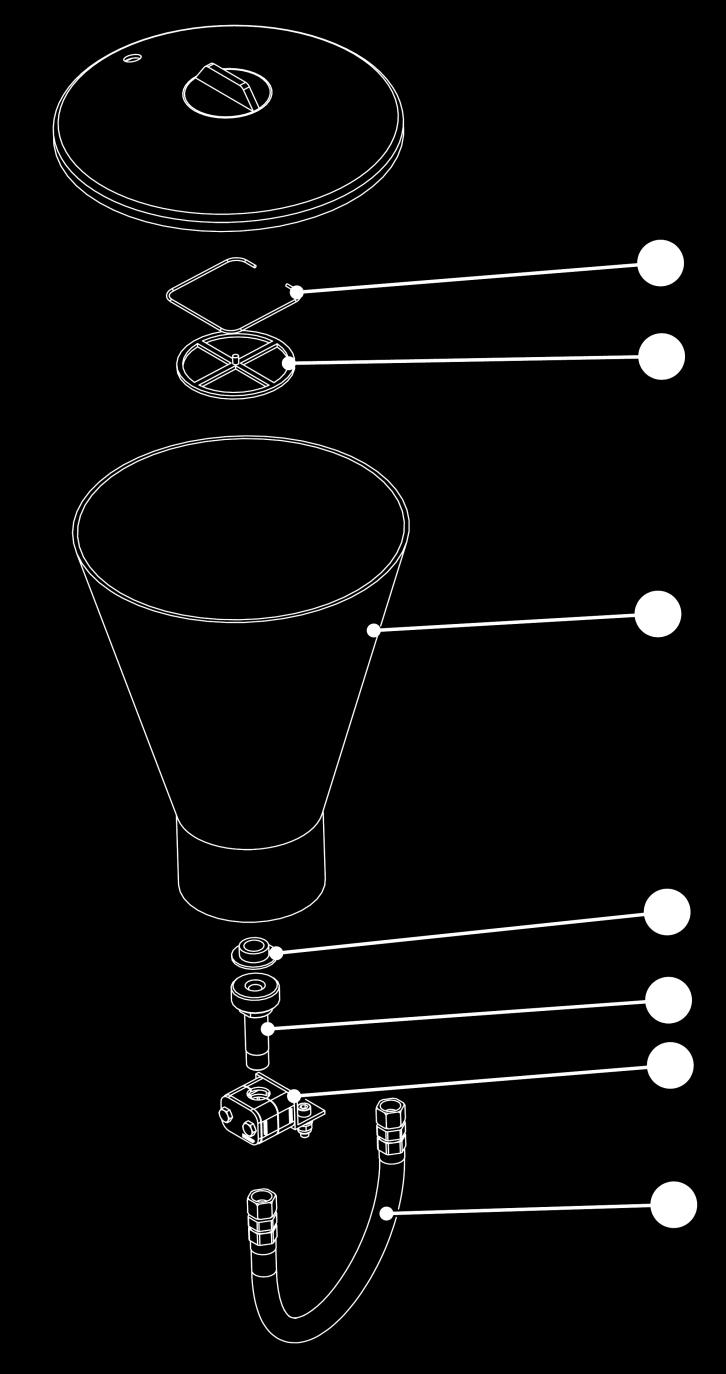

10 F4 DXATG Pozycja Numer części Opis ZZ ZZ DVX93 6 DXK103 7 DVX125 Pierścień naprężający Filtr 6L [1.6 US Gal] Zasobnik Uszczelka PTFE Adapter Zestaw zacisku Wąż ssący R1.4 10/16

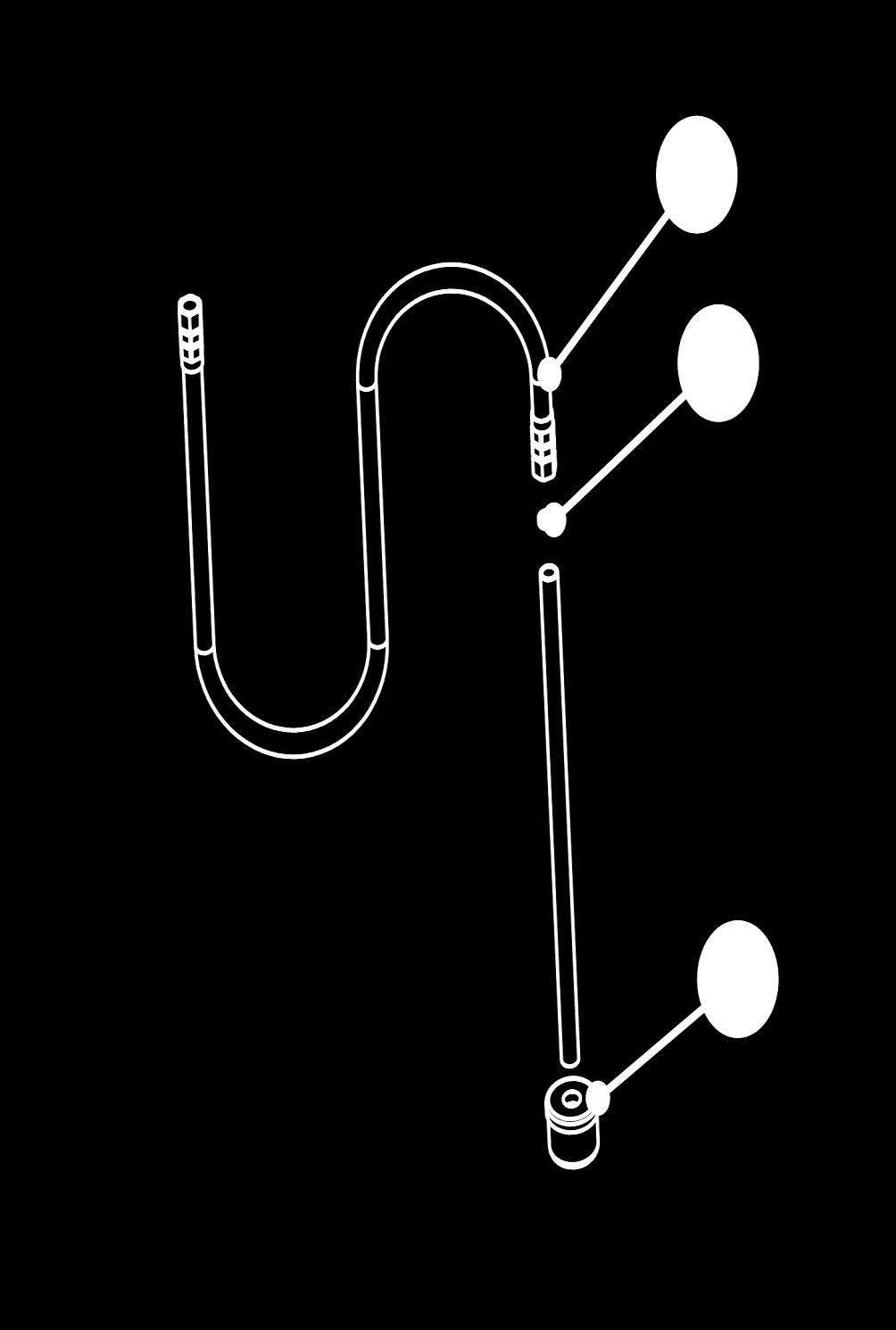

11 F5 DXAS25ME15 Pozycja Numer części Opis 1 DVX86 2 DXK104 3 DVX89 Wąż ssący Uszczelka 4 szt. w opakowaniu Siatka filtra siatkowego 1300µm/ R1.4 11/16

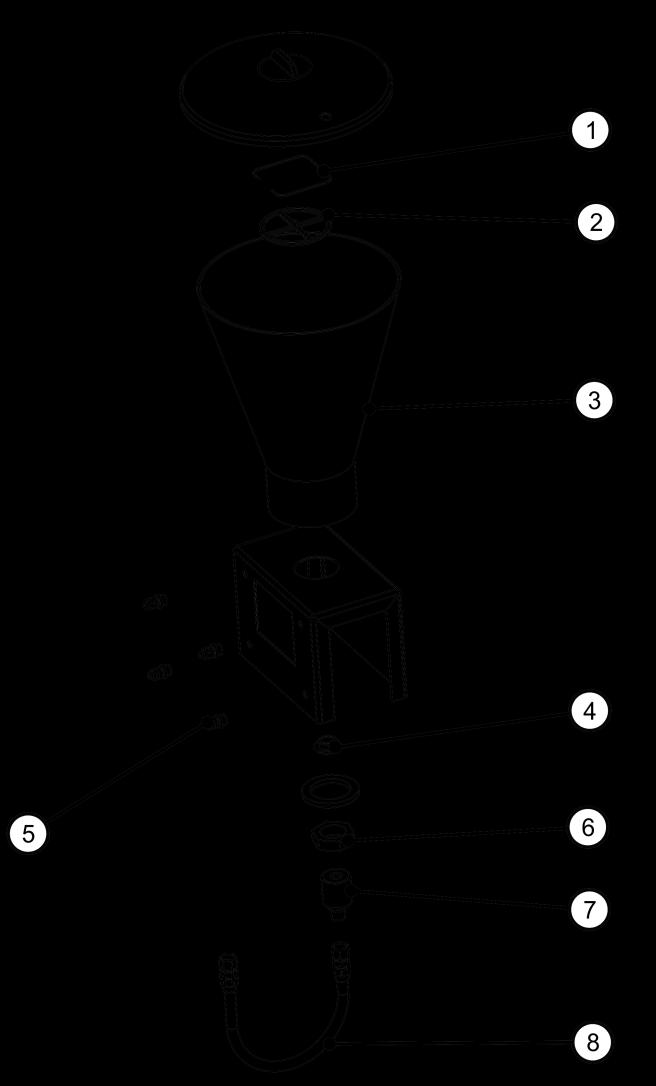

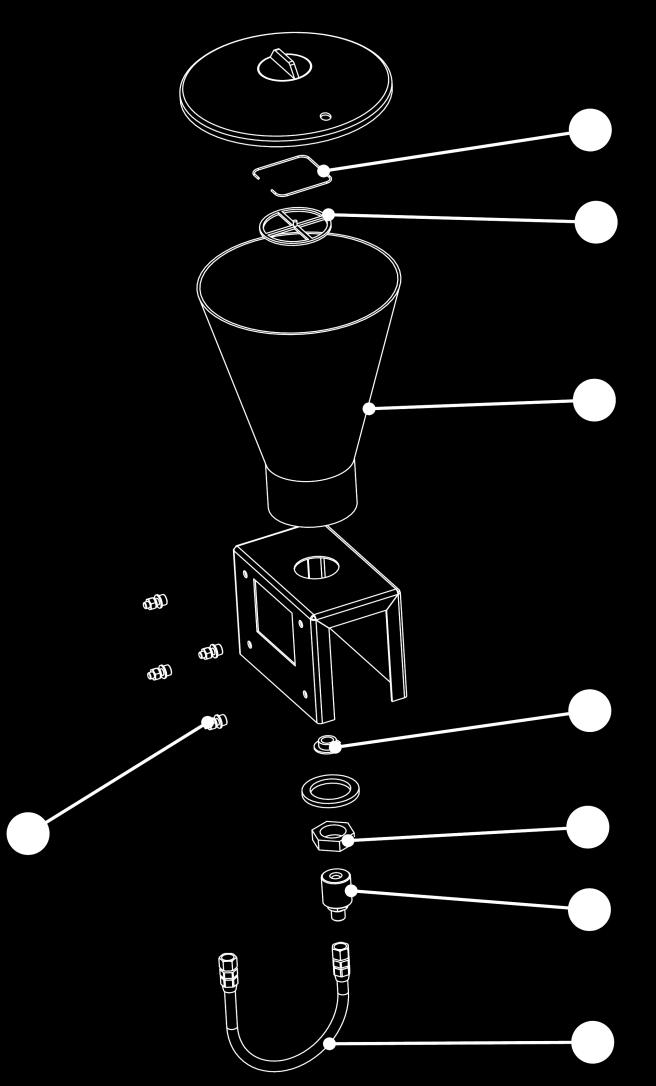

12 F6 DXACG & WG Pozycja Numer części Opis ZZ ZZ DXK101 6 DVX99 7 DVX96 8 DVX125 Pierścień naprężający Filtr siatkowy 6L [1.6 US Gal] Zasobnik Uszczelka PTFE Mocowania Przeciwnakrętka Adapter Wąż ssący F7 DXAP25ME15 Pozycja Numer części Opis 1 DVX89 Siatka filtra siatkowego 1300µm/ R1.4 12/16

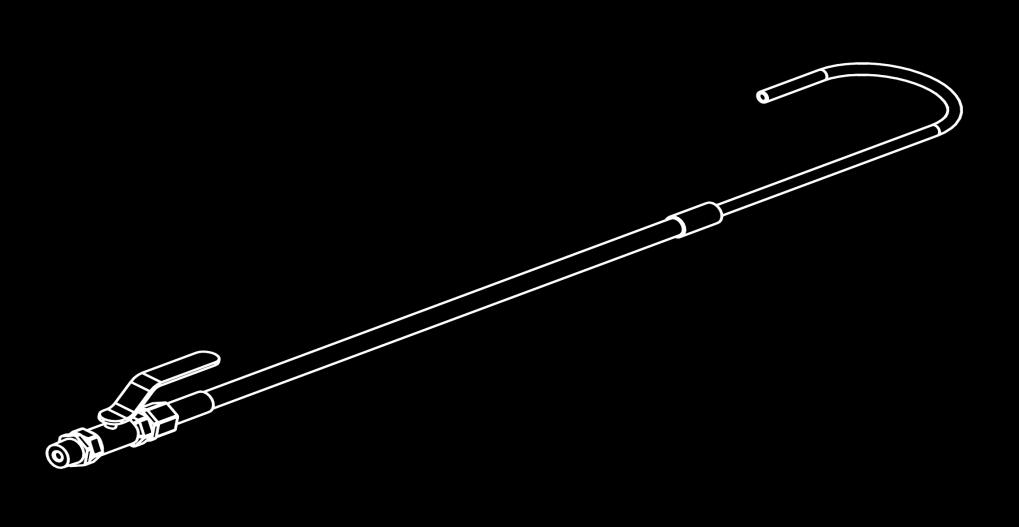

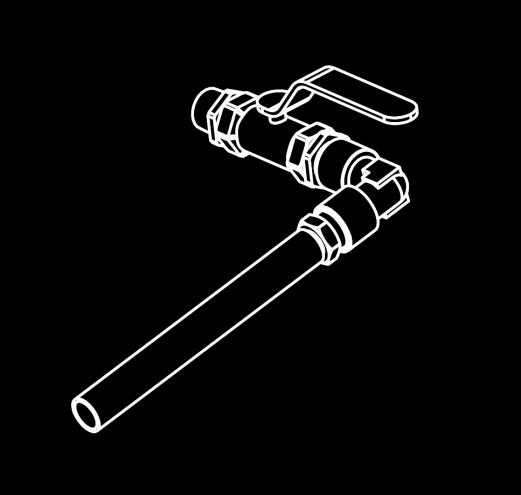

13 Akcesoria DXADVG Zestaw zaworu samoczynnego zespołu zasilania grawitacyjnego DXADVT Zestaw zaworu zrzutowego do statywu i wiadra DXADVW Zestaw zaworu samoczynnego w przypadku montażu na ścianie/wózku R1.4 13/16

14 Akcesoria DXAAF Dopływ powietrza do mieszalnika DXARP Regulator cieczy zasilanie pod maks. ciśnieniem R1.4 14/16

15 Zestaw numery części DX70 R 3 C F G TYP REGULATORA R REGULATOR CIECZY N REGULATOR BEZOLEJOWY REGULATORY POWIETRZA 1 1 REGULATOR G 2 2 REGULATORY 3 3 REGULATORY A OPCJE BRAK OPCJI ZESPÓŁ ZASILANIA GRAWITACYJNEGO MIESZADŁO C TYP MONTAŻU WÓZEK W ŚCIANA F T P STATYW ZBIORNIK FILTR BRAK FILTRA FILTR R1.4 15/16

16 ZASADY GWARANCJI Produkty Binks są objęte 5letnią ograniczoną gwarancją Carlisle Fluid Technologies na materiały i wykonanie. Zastosowanie jakichkolwiek części lub akcesoriów pochodzących ze źródła innego niż Carlisle Fluid Technologies spowoduje utratę wszelkich gwarancji. Aby uzyskać dodatkowe informacje na temat gwarancji, prosimy o kontakt z najbliższym przedstawicielstwem Carlisle Fluid Technologies z poniższej listy. Firma Carlisle Fluid Technologies zastrzega sobie prawo do zmiany danych technicznych urządzeń bez uprzedniego powiadomienia. DeVilbiss, Ransburg, MS, BGK i Binks są zastrzeżonymi nazwami handlowymi firmy Carlisle Fluid Technologies Inc Carlisle Fluid Technologies Inc. Wszelkie prawa zastrzeżone. Binks jest częścią firmy Carlisle Fluid Technologies, światowego lidera w dziedzinie innowacyjnych technologii wykończeniowych. Aby uzyskać pomoc techniczną lub znaleźć autoryzowanego dystrybutora, należy skontaktować się z jednym z naszych międzynarodowych biur sprzedaży i obsługi klienta z poniższej listy. USA/Kanada info@carlisleft.com Toll Free Tel: Toll Free Fax: Meksyk ventas@carlisleft.com.mx Tel: Fax: Brazylia vendas@carlisleft.com.br Tel: Fax: Wielka Brytania info@carlisleft.eu Tel: +44 (0) Fax: +44 (0) Francja info@carlisleft.eu Tel: +33(0) Fax: +33(0) Niemcy info@carlisleft.eu Tel: +49 (0) Fax: +49 (0) Chiny mkt@carlisleft.com.cn Tel: Fax: Japonia overseassales@carlisleft.co.jp Tel: Fax: Australia sales@carlisleft.com.au Tel: +61 (0) Fax: +61 (0) R1.4 16/16
