1 Nr modelu TX-P50VT50E TX-P55VT50E TX-P65VT50E Instrukcja obsługi Telewizor plazmowy Dziękujemy, że zakupili Państwo ten produkt firmy Panasonic. Prosimy starannie przeczytać instrukcję przed włączeniem produktu i zachować ją do wykorzystania w przyszłości. Rysunki pokazane w instrukcji obsługi służą wyłącznie celom ilustracyjnym. Jeżeli będziesz potrzebował zwrócić się o pomoc do autoryzowanego serwisu Panasonic, zapoznaj się z Postanowieniami gwarancji ogólnoeuropejskiej. Polski TQB0E2265P

2 Nie należy przez dłuższy czas wyświetlać stałych elementów obrazu W przeciwnym razie na ekranie plazmowym pozostanie niewyraźny ślad stałego elementu obrazu ( obraz szczątkowy ). Nie jest to uznawane za usterkę i nie jest objęte gwarancją. Typowe stałe elementy obrazu: Numer kanału, logo kanału i inne logo Stałe lub ruchome obrazy wyświetlane z ustawieniem proporcji obrazu 4:3 lub 14:9 Gry wideo Obrazy z komputera W celu uniknięcia powstania obrazu szczątkowego kontrast jest obniżany automatycznie, a ekran jest przyciemniany, jeśli w ciągu kilku minut nie zostaną wysłane żadne sygnały lub wykonane żadne czynności. (str. 116) 2 Uwagi dotyczące funkcji DVB / nadawania danych / IPTV Telewizor ten został zaprojektowany, aby spełnić warunki (z sierpnia 2011 r.) dotyczące naziemnej telewizji cyfrowej DVB-T (MPEG2 i MPEG4-AVC(H.264)), cyfrowej telewizji kablowej DVB-C (MPEG2 i MPEG4-AVC(H.264)) oraz cyfrowej telewizji satelitarnej DVB-S (MPEG2 i MPEG4-AVC(H.264)). Informacje na temat dostępności cyfrowej telewizji naziemnej DVB-T i satelitarnej DVB-S w danym regionie można uzyskać u lokalnego dystrybutora. Informacje na temat dostępności cyfrowej telewizji kablowej DVB-C dla tego telewizora można uzyskać u operatora telewizji kablowej. Niniejszy telewizor może nie odbierać prawidłowo sygnałów niezgodnych ze standardami DVB-T, DVB-C lub DVB-S. W niektórych krajach, regionach, u niektórych nadawców, operatorów oraz w przypadku niektórych satelitów lub środowisk sieciowych pewne funkcje mogą być niedostępne. Nie wszystkie moduły CI działają prawidłowo z tym telewizorem. W celu uzyskania informacji na temat dostępnych modułów CI należy skontaktować się z operatorem. Telewizor ten może nie działać prawidłowo z modułem CI, który nie został zatwierdzony przez operatora. W zależności od operatora mogą być pobierane dodatkowe opłaty. Nie jest gwarantowana zgodność telewizora z przyszłymi usługami. Najnowsze informacje na temat dostępnych usług są dostępne na poniższej stronie internetowej. (Tylko w języku angielskim)

3 Firma Panasonic nie gwarantuje działania ani wydajności urządzeń peryferyjnych innych producentów. Firma Panasonic nie przyjmuje żadnej odpowiedzialności ani zobowiązań odszkodowawczych wynikających z działania i/lub wydajności takich urządzeń peryferyjnych innych producentów. Nagrywanie treści oraz ich odtwarzanie na tym lub dowolnym innym urządzeniu może wymagać pozwolenia właściciela praw autorskich lub innych praw do tych treści. Firma Panasonic nie jest upoważniona do udzielania takiego pozwolenia i go nie udziela oraz wyraźnie nie przyjmuje żadnego prawa, możliwości lub intencji uzyskania takiego pozwolenia w imieniu użytkownika. Użytkownik odpowiada za zapewnienie, że korzystanie z tego lub dowolnego innego urządzenia będzie zgodne z ustawodawstwem z zakresu prawa autorskiego obowiązującym w kraju użytkownika. W celu uzyskania dalszych informacji o odpowiednich prawach i przepisach należy zapoznać się z tym ustawodawstwem lub skontaktować się z właścicielem praw do treści, które użytkownik chce nagrać lub odtworzyć. Na opisywany produkt udzielana jest użytkownikowi licencja w ramach AVC Patent Portfolio License na wykorzystywanie go do zastosowań osobistych i niekomercyjnych w celu (i) kodowania materiałów wideo zgodnie ze standardem AVC ( AVC Video ) i/lub (ii) dekodowania materiałów AVC Video, które zostały zakodowane przez użytkownika w ramach działalności osobistej i niekomercyjnej i/lub zostały uzyskane od dostawcy materiałów wideo, posiadającego licencję na materiały AVC Video. Żadna licencja nie jest przyznawana, gdy chodzi o jakiegokolwiek inne zastosowania. Dodatkowe informacje można uzyskać w firmie MPEG LA, L.L.C. Zobacz Firma Rovi Corporation i/lub jej spółki zależne oraz powiązane z nią firmy nie ponoszą żadnej odpowiedzialności za dokładność lub dostępność informacji o harmonogramie programów lub innych danych w systemie GUIDE Plus+/ Rovi Guide i nie gwarantują dostępności usług w regione użytkownika. Firma Rovi Corporation i/lub powiązane z nią firmy nie ponoszą żadnej odpowiedzialności za jakiekolwiek szkody związane z dokładnością lub dostępnością informacji o harmonogramie programów lub innych danych w systemie GUIDE Plus+/Rovi Guide system. Logo Full HD 3D Glasses oznacza zgodność telewizora z okularami 3D, które są zgodne z formatem Full HD 3D Glasses, ale nie określa jakości obrazu telewizora. Spis treści Koniecznie przeczytaj Środki ostrożności 4 Skrócony przewodnik Wyposażenie / Opcje 6 Elementy sterujące 10 Podstawowe połączenia 13 Ustawianie automatyczne 16 Korzystaj z funkcji telewizora! Podstawowe Korzystanie z usługi VIERA Connect 20 Oglądanie telewizji 21 Korzystanie z funkcji Przewodnik prog. TV 25 Wyświetlanie trybu Teletekst 28 Oglądanie treści z urządzeń zewnętrznych 30 Oglądanie obrazów 3D 32 Sposób korzystania z funkcji VIERA TOOLS 39 Sposób korzystania z funkcji menu 40 Zaawansowane Ponowne strojenie z poziomu menu Konfiguracja 51 Strojenie i edycja kanałów 55 Czasowe programowanie 59 Blokada 62 Używanie Data Service Application 63 Korzystanie ze wspólnego interfejsu 64 Ustawienia fabryczne 65 Aktualizowanie oprogramowania telewizora 66 Multiplikacja obrazu 67 Zaawansowane ustawienia obrazu 68 Nagrywanie na dysk twardy USB / kartę SD 70 Korzystanie z funkcji Odtwarzacz mediów 74 Korzystanie z usług sieciowych (DLNA / VIERA Connect) 85 Funkcje sprzęgające (Q-Link / VIERA Link) 96 Urządzenia zewnętrzne 104 Inne Informacje techniczne 107 Często zadawane pytania 116 Konserwacja 119 Licencja 120 Dane techniczne 121 3

4 Środki ostrożności Ostrzeżenia Środki ostrożności Obchodzenie się z wtyczką i przewodem zasilania Włóż wtyczkę przewodu zasilania do końca do gniazda sieciowego. (Jeżeli wtyczka przewodu zasilania będzie luźna, może dojść do wydzielenia ciepła i zapalenia.) Należy zapewnić sobie łatwy dostęp do wtyczki przewodu zasilającego. Aby uniknąć porażenia prądem, sprawdź, czy bolec uziemienia we wtyczce przewodu zasilania jest dobrze podłączony. Urządzenie konstrukcji CLASS I powinno być podłączone do gniazda sieciowego przy pomocy podłączenia ochronnego z uziemieniem. Nie dotykaj wtyczki przewodu zasilania mokrymi rękoma. (Może to doprowadzić do porażenia prądem.) Nie używaj żadnych innych przewodów zasilania niż dołączony do telewizora. (Może to doprowadzić do pożaru lub porażenia prądem.) Nie uszkadzaj przewodu zasilania. (Uszkodzony przewód zasilania może być przyczyną pożaru lub porażenia prądem.) Nie przenoś odbiornika telewizyjnego, kiedy przewód zasilania jest podłączony do gniazda sieciowego. Nie kładź na przewodzie zasilania ciężkich przedmiotów, ani nie układaj przewodu zasilania w pobliżu przedmiotów o wysokiej temperaturze. Nie skręcaj, nie zginaj nadmiernie ani nie rozciągaj przewodu zasilania. Nie ciągnij za przewód zasilania. Podczas odłączania przewodu zasilania trzymaj za wtyczkę. Nie używaj uszkodzonej wtyczki przewodu zasilania ani gniazda sieciowego. Jeżeli stwierdzisz cokolwiek nienormalnego, natychmiast odłącz przewód zasilania! Prąd zmienny V, 50 / 60 Hz 4 Źródło zasilania Niniejszy telewizor może być zasilany prądem zmiennym V, 50 / 60 Hz. Nie zdejmuj obudowy ani NIGDY nie przerabiaj urządzenia samodzielnie Nie zdejmuj tylnej pokrywy telewizora. Mogłoby dojść do kontaktu z częściami będącymi pod napięciem. Wewnątrz brak części, które mogłyby być naprawiane przez użytkownika. (Części znajdujące się pod wysokim napięciem mogą spowodować poważne porażenie prądem.) Oddawaj urządzenie do sprawdzenia, regulacji lub naprawy do autoryzowanego serwisu Panasonic. Nie wystawiaj na bezpośrednie działanie promieni słonecznych ani innych źródeł ciepła Unikaj wystawiania odbiornika na bezpośrednie promienie słoneczne lub inne źródła ciepła. Nie należy umieszczać w pobliżu urządzenia świec lub innych źródeł ognia, gdyż może to spowodować pożar. Nie poddawać działaniu deszczu lub nadmiernej wilgotności. Aby zapobiec uszkodzeniom, które mogą spowodować porażenie prądem elektrycznym lub pożar, nie poddawaj odbiornika działaniu deszczu lub nadmiernej wilgotności. Nie umieszczaj nad urządzeniem naczyń z wodą, takich jak np. wazony i nie poddawaj odbiornika działaniu kapiącej lub rozpryskiwanej wody. Nie wkładaj ciał obcych do telewizora Nie pozwól, aby przez otwory wentylacyjne do wnętrza telewizora wpadły jakiekolwiek przedmioty. (Grozi to pożarem lub porażeniem prądem.) Nie umieszczaj telewizora na powierzchni pochylonej lub niestabilnej i upewnij się, że telewizor nie wisi nad krawędzią podstawy Telewizor może spaść lub przewrócić się. Używaj wyłącznie stojaków i elementów mocujących przeznaczonych dla opisywanego urządzenia Użycie niezatwierdzonych stojaków bądź innych urządzeń mocujących może spowodować niestabilność telewizora i grozi obrażeniami. Aby wykonać ustawianie, koniecznie skonsultuj się z lokalnym dystrybutorem Panasonic. Używaj wyłącznie stojaków (str. 8) / wsporników ściennych (str. 7) zatwierdzonych przez producenta. Nie pozwól, aby dzieci miały dostęp do karty SD Tak jak inne małe przedmioty, karty SD mogą zostać połknięte przez dzieci. Wyjmij kartę SD natychmiast po użyciu i przechowuj ją poza zasięgiem dzieci.

5 Fale radiowe Nie używaj telewizora, Okularów 3D ani pilota touchpad VIERA w zakładach leczniczych ani obiektach wyposażonych w sprzęt medyczny. Fale radiowe emitowane przez telewizor, Okulary 3D i pilota touchpad VIERA mogą zakłócać działanie sprzętu medycznego i być przyczyną wypadków wynikających z wadliwego działania tego rodzaju urządzeń. Nie używaj telewizora, Okularów 3D i pilota touchpad VIERA w pobliżu urządzeń sterowanych automatycznie, takich jak drzwi automatyczne lub alarmy przeciwpożarowe. Fale radiowe emitowane przez telewizor, Okulary 3D i pilota touchpad VIERA mogą zakłócać działanie urządzeń sterowanych automatycznie i być przyczyną wypadków wynikających z wadliwego działania tego rodzaju urządzeń. Jeśli masz rozrusznik serca, zachowaj odstęp co najmniej 22 cm od wbudowanej karty sieci bezprzewodowej, Okularów 3D i pilota touchpad VIERA. Fale radiowe emitowane przez ten element mogą zakłócać działanie rozrusznika serca. Wbudowanej karty sieci bezprzewodowej, Okularów 3D ani pilota touchpad VIERA nie należy w żaden sposób demontować ani modyfikować. Ostrzeżenie Podczas czyszczenia odbiornika telewizyjnego odłącz wtyczkę przewodu zasilania Czyszczenie zasilanego urządzenia może spowodować porażenie prądem. Jeżeli nie będziesz używał telewizora przez dłuższy czas, wyłącz go z sieci Odbiornik telewizyjny zużywa ciągle trochę energii, nawet w trybie wyłączonym, tak długo jak wtyczka przewodu zasilania jest podłączona do gniazda sieciowego znajdującego się pod napięciem. Transportuj tylko w ustawieniu pionowym Transportowanie telewizora z panelem wyświetlacza zwróconym do góry lub do dołu może spowodować uszkodzenia obwodów wewnętrznych. Pozostaw wystarczająco dużo miejsca wokół urządzenia w celu odprowadzania ciepła Minimalna odległość Korzystając ze stojaka pamiętaj o zachowaniu 10 odpowiedniej odległości między spodnią częścią odbiornika telewizyjnego a podłogą. Korzystając z wspornika (cm) ściennego, postępuj zgodnie z dołączoną do niego instrukcją. Nie blokuj tylnych otworów wentylacyjnych Zakrycie otworów wentylacyjnych zasłonami, gazetami, obrusami itp. może spowodować przegrzanie, pożar lub porażenie prądem elektrycznym. Chroń swój słuch przed nadmiernym hałasem ze słuchawek Możesz nieodwracalnie uszkodzić słuch. Nie naciskaj z dużą siłą ani nie uderzaj panelu wyświetlacza Może to spowodować uszkodzenia, a w konsekwencji obrażenia ciała. Odbiornik telewizyjny jest ciężki. Do przenoszenia odbiornika potrzebne są przynajmniej 2 osoby. Aby uniknąć obrażeń w wyniku przewrócenia się lub upadku telewizora, należy podtrzymywać go w pokazany sposób. Wbudowana karta sieci bezprzewodowej Do korzystania z wbudowanej karty sieci bezprzewodowej niezbędny jest punkt dostępu. Wbudowanej karty sieci bezprzewodowej nie należy używać do łączenia się z jakimikolwiek sieciami bezprzewodowymi (SSID ) w przypadku braku odpowiednich uprawnień. Sieci takie mogą być wyświetlane w wynikach wyszukiwania sieci. Łączenie się z nimi może być jednak uznawane za próbę uzyskania nielegalnego dostępu. SSID to nazwa identyfikująca określoną sieć bezprzewodową w procesie transmisji danych. Nie należy wystawiać wbudowanej karty sieci bezprzewodowej na działanie wysokich temperatur, bezpośredniego światła słonecznego ani wilgoci. Dane przekazywane i odbierane za pomocą fal radiowych mogą być przechwytywane i monitorowane. Wbudowana karta sieci bezprzewodowej działa w paśmie częstotliwości 2,4 GHz i 5 GHz. Aby podczas korzystania z wbudowanej karty sieci bezprzewodowej uniknąć wadliwego działania lub wolnych reakcji spowodowanych zakłóceniami fal radiowych, telewizor powinien być ustawiony daleko od takich urządzeń, jak inne urządzenia sieci bezprzewodowej, kuchenki mikrofalowe, telefony przenośne i urządzenia korzystające z częstotliwości 2,4 GHz i 5 GHz. W przypadku wystąpienia szumu wyładowań elektrostatycznych itp. telewizor może przerwać działanie, aby chronić swoje komponenty. W takim przypadku telewizor należy wyłączyć włącznikiem / wyłącznikiem zasilania, a następnie włączyć go ponownie. Dodatkowe informacje na temat wbudowanej karty sieci bezprzewodowej i punktu dostępu można znaleźć na poniższej stronie internetowej. (Tylko w języku angielskim) Technologia bezprzewodowa Bluetooth Telewizor, Okulary 3D i pilot touchpad VIERA korzystają z pasma ISM częstotliwości radiowej 2,4 GHz (Bluetooth ). Aby uniknąć wadliwego działania lub wolnych reakcji spowodowanych zakłóceniami fal radiowych, telewizor, Okulary 3D i pilot touchpad VIERA powinny znajdować się z dala od takich urządzeń, jak inne urządzenia sieci bezprzewodowej, inne urządzenia Bluetooth, kuchenki mikrofalowe, telefony przenośne i urządzenia korzystające z częstotliwości 2,4 GHz. Środki ostrożności 5

6 Wyposażenie / Opcje Wyposażenie standardowe Pilot N2QAYB Pilot touchpad VIERA N2QBYB (str. 7, 11) Stojak (str. 8) (TX-P50VT50E) (TX-P55VT50E, TX-P65VT50E) Skrócony przewodnik Przewód zasilania (str. 13) Baterie (4) R6 (str. 7) Okulary 3D (2) N5ZZ (str. 33) Zacisk (str. 15) Wyposażenie / Opcje Rdzeń ferrytowy (2) (Duży rozmiar) (str. 15) Rdzeń ferrytowy (Średni rozmiar) (str. 104) Rdzeń ferrytowy (Mały rozmiar) (str. 105) Instrukcja obsługi Postanowienia gwarancji ogólnoeuropejskiej Należy stosować rdzenie ferrytowe, aby zachować zgodność z normą EMC. Adaptery do gniazd Adapter AV1 (SCART) (str. 14) Adapter AV2 (COMPONENT / VIDEO) (str. 104, 105) Akcesoria mogą nie być zapakowane razem. Należy uważać, aby ich przypadkowo nie wyrzucić. Opisywany produkt zawiera potencjalnie niebezpieczne elementy (na przykład plastikowe woreczki), które mogą zostać przypadkowo wprowadzone do ust lub połknięte przez małe dzieci. Wspomniane elementy należy chronić przed małymi dziećmi. Wyposażenie dodatkowe W celu nabycia zalecanego wyposażenia dodatkowego należy skontaktować się z lokalnym dystrybutorem firmy Panasonic. Więcej szczegółów można znaleźć w instrukcjach elementów wyposażenia dodatkowego. Okulary 3D (Model z akumulatorem) TY-ER3D4ME TY-ER3D4SE Jeśli potrzebne są dodatkowe Okulary 3D, można je kupić w ramach wyposażenia dodatkowego. Należy używać okularów 3D firmy Panasonic obsługujących technologię bezprzewodową Bluetooth. Więcej informacji (tylko w języku angielskim): Kamera internetowa TY-CC20W Kamera ta może być używana wraz z usługą VIERA Connect (str. 20, 86). W zależności od regionu niniejszy element wyposażenia dodatkowego może nie być dostępny. W celu uzyskania szczegółowych informacji należy skontaktować się z lokalnym dystrybutorem firmy Panasonic. 6

7 Uchwyt ścienny TY-WK4P1RW (TX-P50VT50E) TY-WK5P1RW (TX-P55VT50E) TY-WK6P1RW (TX-P65VT50E) a: 400 mm b: 300 mm a: 500 mm b: 300 mm a: 684 mm b: 300 mm Kąt przechyłu dla tego telewizora: 0 (pionowo) do 10 stopni Kąt przechyłu dla tego telewizora: 0 (pionowo) do 20 stopni Kąt przechyłu dla tego telewizora: 0 (pionowo) do 10 stopni Tylna strona telewizora a b Otwory do montażu uchwytu ściennego Zagłębienie wkrętu: TX-P50VT50E, TX-P55VT50E TX-P65VT50E minimum 10 mm, minimum 17 mm, maksimum 16 mm maksimum 23 mm Średnica: M8 Wkręt służący do przymocowania telewizora do uchwytu ściennego (nie jest dostarczony wraz z telewizorem) (Widok z boku) Ostrzeżenia Użycie innych wsporników ściennych lub samodzielny montaż wspornika ściennego może spowodować obrażenia ciała i uszkodzenie produktu. W celu zachowania parametrów urządzenia i poziomu jego bezpieczeństwa, montaż uchwytów ściennych należy zlecić dystrybutorowi lub licencjonowanej firmie monterskiej. Wszelkie uszkodzenia powstałe podczas instalacji przez niewykwalifikowaną osobę spowodują utratę gwarancji. Dokładnie przeczytaj instrukcje dołączone do wyposażenia dodatkowego i podejmij wszelkie niezbędne działania, aby telewizor nie mógł spaść. Podczas instalacji ostrożnie obchodzić się z odbiornikiem telewizyjnym. Uderzenia lub czynności wykonywane na siłę grożą uszkodzeniem urządzenia. W trakcie mocowania wsporników do ściany należy zachować ostrożność. Przed zawieszeniem wspornika należy upewnić się, czy w planowanym miejscu jego zamocowania w ścianie nie biegną przewody elektryczne albo rury. Jeśli nie będziesz korzystał z telewizora przez dłuższy czas, zdejmij go z uchwytu do zawieszania celem zapobieżenia spadnięciu i obrażeniom. Skrócony przewodnik Wyposażenie / Opcje Wkładanie / wyjmowanie baterii Ostrzeżenie Nieprawidłowe włożenie może spowodować wyciek elektrolitu i korozję, co grozi uszkodzeniem pilota zdalnego sterowania / pilota touchpad. Nie używać razem nowych i starych baterii. Nie stosować baterii różnych typów (np. alkalicznych i manganowych). Nie używać akumulatorków (Ni-Cd). Nie wrzucać baterii do ognia ani nie demontować ich. Baterii nie należy narażać na bezpośrednie działanie wysokiej temperatury w postaci światła słonecznego, ognia itp. Nie rozbierać ani nie modyfikować pilota zdalnego sterowania / pilota touchpad. Pilot 1 2 Pociągnij, Zamknij aby otworzyć Zaczep górny Zwróć uwagę na prawidłowe ustawienie biegunów (+ lub -) Pilot touchpad VIERA 1 2 Przesuń, aby otworzyć Zamknij Zwróć uwagę na prawidłowe ustawienie biegunów (+ lub -) 7

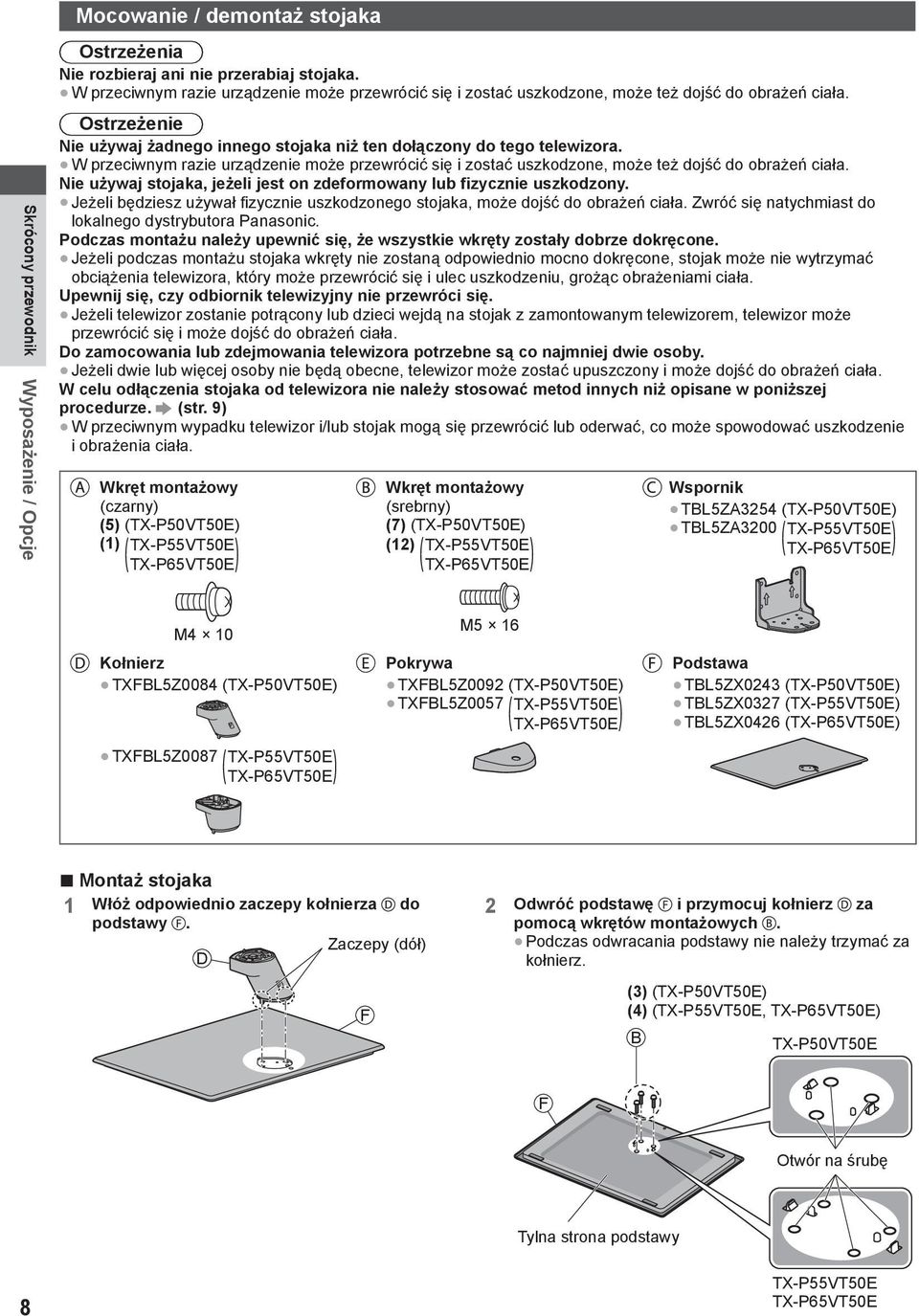

8 Mocowanie / demontaż stojaka Skrócony przewodnik Wyposażenie / Opcje Ostrzeżenia Nie rozbieraj ani nie przerabiaj stojaka. W przeciwnym razie urządzenie może przewrócić się i zostać uszkodzone, może też dojść do obrażeń ciała. Ostrzeżenie Nie używaj żadnego innego stojaka niż ten dołączony do tego telewizora. W przeciwnym razie urządzenie może przewrócić się i zostać uszkodzone, może też dojść do obrażeń ciała. Nie używaj stojaka, jeżeli jest on zdeformowany lub fizycznie uszkodzony. Jeżeli będziesz używał fizycznie uszkodzonego stojaka, może dojść do obrażeń ciała. Zwróć się natychmiast do lokalnego dystrybutora Panasonic. Podczas montażu należy upewnić się, że wszystkie wkręty zostały dobrze dokręcone. Jeżeli podczas montażu stojaka wkręty nie zostaną odpowiednio mocno dokręcone, stojak może nie wytrzymać obciążenia telewizora, który może przewrócić się i ulec uszkodzeniu, grożąc obrażeniami ciała. Upewnij się, czy odbiornik telewizyjny nie przewróci się. Jeżeli telewizor zostanie potrącony lub dzieci wejdą na stojak z zamontowanym telewizorem, telewizor może przewrócić się i może dojść do obrażeń ciała. Do zamocowania lub zdejmowania telewizora potrzebne są co najmniej dwie osoby. Jeżeli dwie lub więcej osoby nie będą obecne, telewizor może zostać upuszczony i może dojść do obrażeń ciała. W celu odłączenia stojaka od telewizora nie należy stosować metod innych niż opisane w poniższej procedurze. (str. 9) W przeciwnym wypadku telewizor i/lub stojak mogą się przewrócić lub oderwać, co może spowodować uszkodzenie i obrażenia ciała. Wkręt montażowy (czarny) (5) (TX-P50VT50E) (1) TX-P55VT50E TX-P65VT50E ( ) Wkręt montażowy (srebrny) (7) (TX-P50VT50E) (12) TX-P55VT50E TX-P65VT50E ( ) Wspornik TBL5ZA3254 (TX-P50VT50E) TBL5ZA3200 TX-P55VT50E TX-P65VT50E ( ) M4 10 Kołnierz TXFBL5Z0084 (TX-P50VT50E) TXFBL5Z0087 TX-P55VT50E ( TX-P65VT50E) M5 16 Pokrywa TXFBL5Z0092 (TX-P50VT50E) TXFBL5Z0057 TX-P55VT50E TX-P65VT50E ( ) Podstawa TBL5ZX0243 (TX-P50VT50E) TBL5ZX0327 (TX-P55VT50E) TBL5ZX0426 (TX-P65VT50E) Montaż stojaka 1 Włóż odpowiednio zaczepy kołnierza do podstawy. Zaczepy (dół) D F 2 Odwróć podstawę i przymocuj kołnierz za pomocą wkrętów montażowych. Podczas odwracania podstawy nie należy trzymać za kołnierz. (3) (TX-P50VT50E) (4) (TX-P55VT50E, TX-P65VT50E) B TX-P50VT50E F Otwór na śrubę Tylna strona podstawy 8 TX-P55VT50E TX-P65VT50E

9 3 Przymocuj wspornik do zaczepów kołnierza i przykręć go za pomocą wkrętów montażowych. C B Zaczepy (góra) 4 Zamocuj pokrywę i przykręć ją za pomocą wkręta montażowego. E A D Zabezpieczanie telewizora Do montażu użyj wkrętów montażowych (TX-P50VT50E) / (TX-P55VT50E, TX-P65VT50E). Najpierw wkręć luźno cztery wkręty montażowe, a dopiero później dokręć je do końca. Montaż wykonaj na poziomej i płaskiej powierzchni. Znak strzałki Skrócony przewodnik Wyposażenie / Opcje (TX-P50VT50E) / (TX-P55VT50E, TX-P65VT50E) Otwór do montażu stojaka Demontaż stojaka telewizora Aby zdemontować stojak w celu zastosowania uchwytu ściennego lub zapakowania telewizora, należy postępować w sposób opisany poniżej. 1 Wykręć wkręty montażowe (TX-P50VT50E) / (TX-P55VT50E, TX-P65VT50E) z telewizora. 2 Odłącz stojak od telewizora. 3 Wykręć wkręt montażowy z pokrywy. 4 Wykręć wkręty montażowe ze wspornika. 5 Wykręć wkręty montażowe z tyłu podstawy i wyciągnij kołnierz. Ustawianie panelu pod odpowiednim kątem (TX-P50VT50E) W strefie obrotu nie mogą znajdować się żadne przedmioty. (Widok z góry)

10 Elementy sterujące Pilot Skrócony przewodnik Elementy sterujące Włącznik / wyłącznik trybu gotowości Włącza lub wyłącza tryb gotowości telewizora. 2 Przycisk 3D (str. 36) Przełącza między trybem obrazu 2D i 3D. 3 [Menu główne] (str. 40) Naciśnij, aby przejść do menu Obraz, Dźwięk, Sieć, Timer i Konfiguracja. 4 Informacje (str. 22) Wyświetla informacje o kanale i programie. 5 VIERA TOOLS (str. 39) Wyświetla ikony funkcji specjalnych i zapewnia łatwy do nich dostęp. 6 INTERNET ([VIERA Connect]) (str. 20, 86) Wyświetla ekran główny usługi VIERA Connect. 7 OK Zatwierdza dokonany. Naciśnij po wybraniu pozycji kanału, aby szybko zmienić kanał. Wyświetla listę kanałów. 8 [Menu opcji] (str. 23) Łatwe ustawianie opcji wyświetlania, dźwięku itp. 9 Kolorowe przyciski (czerwony-zielony-żółty-niebieski) Służą do wyboru i obsługi różnych funkcji oraz do nawigacji. 10 Wyciszenie dźwięku Włącza lub wyłącza wyciszenie dźwięku. 11 Teletekst (str. 28) Przełącza do trybu teletekstu. 12 Zwiększanie / zmniejszanie głośności 13 Przyciski numeryczne Zmieniają kanały i strony teletekstu. Służą do wprowadzania znaków. W trybie gotowości przyciski te włączają telewizor (przytrzymaj przez ok. 1 sekundę). 14 Dźwięk dookólny (str. 44) Przełącza ustawienia dźwięku dookólnego. 15 Podświetlenie Podświetlenie przycisków na około 5 sekund (oprócz przycisków oznaczonych numerem 25 ). 16 Wybór trybu wejścia TV przełącza tryby: DVB-S / DVB-C / DVB-T / Analogowe. (str. 21) AV przełącza na tryb wejścia AV zgodnie z listą Wybór wejścia. (str. 30) 17 Wyjście Powrót do normalnego ekranu podglądu. 18 Przewodnik prog. TV (str. 25) 19 Przyciski kursora Do wyboru i regulacji. 20 Powrót Powrót do poprzedniego menu / strony. 21 Proporcje obrazu (str. 24) Zmiana proporcji obrazu. 22 Napisy (str. 22) Wyświetla napisy. 23 Kanał w górę / w dół 24 Ostatni widok (str. 24) Przełącza na poprzednio oglądany kanał lub tryb wejścia. 25 Obsługa zawartości, podłączonych urządzeń itp. (str. 31, 73, 75, 92, 102) 10

11 Pilot touchpad VIERA Pilot touchpad zapewnia wygodną obsługę, zwłaszcza w przypadku usługi VIERA Connect lub treści internetowych. Za pomocą tego pilota telewizor można obsługiwać w sposób intuicyjny. Z pilota touchpad można korzystać po jego zarejestrowaniu do pracy z tym telewizorem za pomocą technologii bezprzewodowej Bluetooth. Ekran konfiguracji umożliwiający rejestrację pojawi się w ramach procedury Ustawianie automatyczne po pierwszym włączeniu telewizora. (str. 19) Do obsługi telewizora nie jest wymagane kierowanie w jego stronę zarejestrowanego pilota (za wyjątkiem włącznika / wyłącznika trybu gotowości). W celu naciśnięcia włącznika / wyłącznika trybu gotowości, pilota należy skierować bezpośrednio w stronę odbiornika sygnału zdalnego sterowania w telewizorze (str. 12), ponieważ pilot działa na podczerwień. (Włącznik / wyłącznik działa bez rejestracji pilota.) Działanie może być inne w zależności od trybu lub zawartości. 1 Włącznik / wyłącznik trybu gotowości Takie samo działanie co w przypadku przycisku 1 pilota zdalnego sterowania (str. 10). 2 OK 3 Płytka dotykowa (patrz niżej) 4 Wyjście Takie samo działanie co w przypadku przycisku 17 pilota zdalnego sterowania (str. 10). 5 VIERA TOOLS / menu ekranowe pilota VIERA TOOLS: Takie samo działanie co w przypadku przycisku 5 pilota zdalnego sterowania (str. 10). Menu ekranowe pilota: Naciśnij i przytrzymaj, aby wyświetlić graficzny interfejs użytkownika (ang. GUI, Graphical User Interface) pilota. Naciśnij ponownie, aby zmienić położenie interfejsu GUI. (Aby zmienić stronę interfejsu GUI, przesuń palec w lewo / prawo na płytce dotykowej). 6 Zwiększanie / zmniejszanie głośności Takie samo działanie co w przypadku przycisku 12 pilota zdalnego sterowania (str. 10). 7 [Menu opcji] 8 Powrót Takie samo działanie co w przypadku przycisku 20 pilota zdalnego sterowania (str. 10). 9 Kanał w górę / w dół Takie samo działanie co w przypadku przycisku 23 pilota zdalnego sterowania (str. 10). 10 INTERNET ([VIERA Connect]) Takie samo działanie co w przypadku przycisku 6 pilota zdalnego sterowania (str. 10). Skrócony przewodnik Elementy sterujące Płytka dotykowa Stuknij środek płytki, aby wykonać funkcję OK. Przesuń palec, aby przesunąć kursor (w przypadku treści internetowych lub opcji [Ustawienia kursora] w pozycji [Pilot touchpad VIERA] (str. 46)), wybrać pozycję, ustawić poziomy itp. Wykonaj ruch wzdłuż krawędzi, aby przewinąć. Uwaga Zaleca się trzymanie pilota touchpad w dłoni podczas jego używania. Pilot touchpad czerpie energię z baterii zawsze, gdy jest używany (włącznie z dotykaniem płytki dotykowej), nawet jeśli nie korzysta się z niego w celu obsługi telewizora. Może to skrócić żywotność baterii. 11

12 Skrócony przewodnik Elementy sterujące Wskaźniki / panel sterowania 1 Wybór funkcji [Siła głosu] / [Kontrast] / [Jasność] / [Kolor] / [Ostrość] / [Odcień] (sygnał NTSC) / [Tony niskie] / [Tony wysokie] / [Balans] / [Ustawianie automatyczne] (str ) Tryb [Muzyka] lub [Mowa] w Menu dźwięku 2 Kanał w górę / w dół, zmiana wartości (po naciśnięciu przycisku F), włączanie telewizora (przytrzymaj dowolny przycisk przez około 1 sekundę w trybie gotowości) 3 Zmiana trybu wejścia 4 Włącznik / wyłącznik zasilania Włącza/wyłącza zasilanie. Jeśli przy ostatnim wyłączeniu telewizora za pomocą pilota znajdował się on w trybie gotowości, pozostanie w tym trybie również po włączeniu go włącznikiem / wyłącznikiem zasilania. Po naciśnięciu przycisku (1-4) na panelu sterowania, po prawej stronie ekranu wyświetlony zostanie na 3 sekundy Przewodnik panelu sterowania z zaznaczeniem naciśniętego przycisku. 5 Czujnik zdalnego sterowania Między pilotem a znajdującym się w telewizorze czujnikiem zdalnego sterowania nie należy umieszczać żadnych przedmiotów. 6 Czujnik systemu automatycznego śledzenia kontrastu (C.A.T.S.) Ustala poziom jasności w celu regulacji jakości obrazu, gdy dla pozycji [Tryb ECO] dostępnej w menu Obraz ustawiono opcję [Włączony]. (str. 42) Tylna strona telewizora 7 Dioda zasilania i regulatora czasowego Czerwony: Tryb gotowości Zielony: Włączony Pomarańczowy: Czasowe programowanie włączone Pomarańczowy (miganie): Trwa nagrywanie za pomocą funkcji Czasowe programowanie, Bezpośrednie nagrywanie z telewizora lub Nagr. jednym przyciskiem Czerwony i migający pomarańczowy: Tryb gotowości z włączoną funkcją Czasowe programowanie, Bezpośrednie nagrywanie z telewizora lub Nagr. jednym przyciskiem Dioda miga, gdy telewizor odbiera sygnał polecenia z pilota. Korzystanie z menu ekranowych informacje pomocnicze Dostęp do wielu funkcji dostępnych w telewizorze można uzyskać za pomocą menu ekranowych. Informacje pomocnicze Sposób korzystania z pilota Przydatne mogą okazać się informacje pomocnicze Otwieranie menu głównego przy obsługiwaniu pilota. Np.: [Menu dźwięku] Menu główne Obraz Dźwięk Tryb dźwięku Muzyka Tony niskie Tony wysokie Balans Słuchawki Sieć Dookólny Timer Konfiguracja Automat. regul. wzmocn. Głośność Odległ.głośnika od ściany Wybór Wyjście Umożliwia wybranie Zmiana ulubionego trybu dźwięku. Powrót Informacje pomocnicze Wyłączony Wyłączony Ponad 30 cm 1/ Następna strona Poprz. strona Przesuwanie kursora / dokonywanie wyboru spośród różnych opcji / elementu menu (tylko w górę i w dół) / ustawianie poziomów (tylko w lewo i w prawo) Przejście do menu / zapisywanie ustawień po wykonaniu regulacji lub ustawieniu opcji Powrót do poprzedniego menu Wyjście z systemu menu i powrót do normalnego ekranu podglądu 12 Funkcja automatycznego trybu gotowości zasilania Telewizor przełącza się automatycznie do trybu gotowości w następujących sytuacjach: Jeśli w trybie telewizji analogowej przez 30 minut nie zostanie odebrany żaden sygnał ani nie zostanie wykonana żadna czynność. Jeśli w menu Timer uaktywniona zostanie funkcja [Wyłącz. czasowy]. (str. 23) Jeśli nie zostanie wykonana żadna czynność w czasie ustawionym za pomocą pozycji [Auto gotowość] (str. 45). Funkcja ta nie wpływa na nagrywanie za pomocą funkcji Czasowe programowanie, Bezpośrednie nagrywanie z telewizora i Nagr. jednym przyciskiem.

13 Podstawowe połączenia Pokazane urządzenia zewnętrzne i kable nie są dostarczane wraz z opisywanym telewizorem. Przed przystąpieniem do podłączania lub odłączania jakichkolwiek przewodów należy upewnić się, że urządzenie jest odłączone od gniazda elektrycznego. Aby móc oglądać obrazy 3D, należy spełnić pewne warunki. Szczegóły (str. 32, 33) Gniazda Gniazdo CI (str. 64) 2 Gniazdo karty SD (str. 70, 74) 3 Gniazdo słuchawek (str. 105) 4 Port USB 1 3 (str. 70, 74, 104) 5 HDMI1 4 (str. 14, 104) 6 ETHERNET (str. 15) 7 Gniazdo anteny satelitarnej (patrz niżej) 8 Gniazdo anteny naziemnej / kablowej (patrz niżej) 9 DIGITAL AUDIO OUT (str. 105) 10 AV1 (SCART) (str. 14) 11 SERVICE PORT To gniazdo przeznaczone jest wyłącznie do specjalnych zastosowań i używane jest przez przedstawicieli autoryzowanego serwisu. 12 AV2 (COMPONENT / VIDEO) (str. 104, 105) Skrócony przewodnik Podstawowe połączenia Połączenia Przewód zasilania, antena satelitarna i antena naziemna DVB-S Antena satelitarna Antena naziemna Kabel anteny satelitarnej DVB-C, DVB-T, Analogowe Kabel Przewód zasilania Przewód zasilania Kabel RF Prąd zmienny V 50 / 60 Hz Odłączanie od telewizora: Wciśnij do momentu kliknięcia obu bocznych zaczepów Sprawdź, czy przewód zasilania został prawidłowo podłączony. zaczepy Naciśnij oba zaczepy i wyciągnij wtyczkę w celu zwolnienia Uwaga W celu zapewnienia prawidłowej instalacji anteny satelitarnej należy skonsultować się z lokalnym dystrybutorem. Więcej informacji można także uzyskać u dostawców odbieranych sygnałów satelitarnych. Dostępne satelity i ustawianie anteny w celu odbioru kanałów DVB-S (str. 52) 13

14 Urządzenia AV Odtwarzacz / odtwarzacz zgodny z 3D Telewizor Odtwarzacz / odtwarzacz zgodny z 3D Kabel HDMI Skrócony przewodnik Podstawowe połączenia Nagrywarka DVD / magnetowid Telewizor Adapter AV1 (SCART) Kabel RF Kabel SCART Nagrywarka DVD / magnetowid i dekoder telewizji cyfrowej Telewizor Nagrywarka DVD / magnetowid Kabel RF Antena naziemna Kabel Dekoder telewizji cyfrowej Kabel Telewizor Kabel HDMI Adapter AV1 (SCART) Kabel SCART Antena naziemna Kabel SCART Kabel RF Kabel RF Nagrywarka DVD / magnetowid Element dostarczany z telewizorem 14 Uwaga Nagrywarki DVD / magnetowidy obsługujące funkcję Q-Link należy podłączać do gniazda AV1 telewizora (str. 98). Połączenie Q-Link i VIERA Link (str. 96, 97) Należy także przeczytać instrukcję obsługi podłączanego urządzenia. Telewizor powinien znajdować się z dala od urządzeń elektronicznych (urządzenia wideo itp.) lub urządzeń z czujnikiem podczerwieni. W przeciwnym razie mogą wystąpić zakłócenia obrazu / dźwięku lub może zostać zakłócone działanie innych urządzeń. Należy korzystać z pełnego kabla SCART lub HDMI. Podczas podłączania sprawdź czy gniazda i wtyczki są odpowiedniego typu.

15 Sieć Aby umożliwić korzystanie z funkcji usług sieciowych (VIERA Connect itp.), telewizor należy podłączyć do sieci szerokopasmowej. W przypadku niekorzystania z usług sieci szerokopasmowej należy skontaktować się ze sprzedawcą w celu uzyskania pomocy. Należy zapewnić przewodowe lub bezprzewodowe połączenie z Internetem. Konfiguracja połączenia sieciowego zacznie się po zakończeniu strojenia (podczas używania telewizora po raz pierwszy). (str ) Połączenie przewodowe Telewizor Kabel sieciowy (nieekranowany) Użyj kabla sieciowego typu skrętka nieekranowana (UTP). Mniej niż 10 cm Internet Skrócony przewodnik Rdzeń ferrytowy duży rozmiar (dostarczony) Zakładanie rdzenia ferrytowego Odegnij zaczepy (w dwóch miejscach). Owiń kabel dwukrotnie. Zamknij. Podstawowe połączenia Połączenie bezprzewodowe Punkt dostępu Internet Wbudowana karta sieci bezprzewodowej Korzystanie z zacisku Zacisk (wyposażenie standardowe) Mocowanie zacisku Wiązanie kabli otwór Włóż zacisk do otworu. haczyki Włóż koniec między haczyki. Odłączanie od telewizora: Zwalnianie: Nie należy dopuszczać do splątania kabli sygnału satelitarnego, sygnału RF i przewodu zasilania (może to spowodować zniekształcenie obrazu). W razie potrzeby kable należy spiąć za pomocą zacisków. Aby zamocować kable używanego wyposażenia dodatkowego, należy postępować zgodnie z dołączoną do niego instrukcją obsługi. zatrzaski Naciśnij oba boczne zatrzaski. gałka Naciskaj gałkę. 15

16 Skrócony przewodnik Ustawianie automatyczne Ustawianie automatyczne Automatyczne wyszukiwanie i zapisywanie kanałów telewizyjnych. Czynności te nie są konieczne, jeśli konfiguracja została wykonana przez lokalnego dystrybutora. Przed przystąpieniem do procedury Ustawianie automatyczne należy wykonać połączenia (str ) i wprowadzić ustawienia podłączonego urządzenia (jeśli jest to konieczne). Szczegółowe informacje dotyczące ustawień podłączonego urządzenia można znaleźć w dołączonej do niego instrukcji obsługi Podłącz telewizor do gniazda elektrycznego i włącz go Zanim pojawi się obraz minie kilka sekund. Jeśli świeci się czerwona dioda telewizora, naciśnij włącznik / wyłącznik trybu gotowości na pilocie i przytrzymaj go przez około 1 sekundę. Wybierz język Menüsprache Deutsch Dansk Polski Srpski English Svenska čeština Hrvatski Français Norsk Magyar Slovenščina Italiano Suomi Slovenčina Latviešu Español Türkçe Български eesti keel Português Еλληνικά Română Lietuvių Nederlands Wybierz kraj Kraj Niemcy Dania Polska Austria Szwecja Czechy Francja Norwegia Węgry Włochy Finlandia Słowacja Hiszpania Luxemburg Słowenia Portugalia Belgia Chorwacja Szwajcaria Holandia Estonia Malta Turcja Litwa Andorra Grecja Inne Wybierz tryb odbioru Wybór sygnału TV DVB-S DVB-C DVB-T Analogowe Rozpocz.autom.ustaw ustawianie ustawianie W zależności od wybranego kraju wybierz swój region i zapisz numer PIN blokady rodzicielskiej (nie można zapisać 0000 ), wykonując instrukcje wyświetlane na ekranie. strojenie / pominięcie strojenia : strojenie (wyszukiwanie dostępnych kanałów) : pominięcie strojenia 5 Wybierz pozycję [Rozpocz.autom.ustaw] Wybór sygnału TV DVB-S DVB-C DVB-T Analogowe Rozpocz.autom.ustaw Rozpocznie się procedura Ustawianie automatyczne w celu wyszukania i zapisania kanałów telewizyjnych. Liczba zapisanych kanałów oraz ich kolejność różni się w zależności od kraju, regionu, systemu nadawania i warunków odbioru sygnału telewizyjnego. Ekran Ustawianie automatyczne różni się w zależności od wybranego kraju. 16

17 5 1 Tryb wyszukiwania DVB-S 2 Wyszukiwanie satelity DVB-S Tryb wyszukiwania Kanały bezpłatne Wszystkie kanały Ustawianie automatyczne DVB-S Satelita Sprawdzanie LNB2 Postęp aktual. 0% 100% Proces potrwa do 40 minut Satelita Astra 19.2 E Hot Bird 13 E ustawianie Naciśnij EXIT aby pominąć instalację satelity Poszukiwanie satelity 3 [Ustawianie automatyczne DVB-S] Ustawianie automatyczne DVB-S Satelita Astra 19.2 E Postęp aktual. 0% 100% Zajmie to około 30 minut. Nr Nazwa kanału Rodzaj Jakość 1 CBBC Channel TV Bezpłatna BBC Radio Wales TV Bezpłatna E4 TV Bezpłatna 100 TV Bezpłatna: 3 TV Płatna: 0 Radio: 0 Strojenie 4 [Ustawienia sieci DVB-C] W zależności od wybranego kraju należy wcześniej wybrać operatora telewizji kablowej, wykonując instrukcje wyświetlane na ekranie. Ustawienia sieci DVB-C Częstotliwość Auto ID sieci Auto Rozpocz.autom.ustaw pozycji [Rozpocz.autom.ustaw] Zwykle dla pozycji [Częstotliwość] i [ID sieci] należy ustawić opcję [Auto]. Jeśli opcja [Auto] nie jest widoczna lub jeśli jest to konieczne, należy za pomocą przycisków numerycznych wprowadzić dla pozycji [Częstotliwość] i [ID sieci] wartości określone przez operatora telewizji kablowej. 5 [Ustawianie automatyczne DVB-C] 6 [Ustawianie automatyczne DVB-T] Ustawianie automatyczne DVB-C Ustawianie automatyczne DVB-T Postęp aktual. 0% 100% Zajmie to około 3 minut. Nr Nazwa kanału Rodzaj 1 CBBC Channel TV Bezpłatna 2 BBC Radio Wales TV Bezpłatna 3 E4 TV Bezpłatna Jakość Postęp aktual. CH 5 69 Zajmie to około 3 minut. Kan Nazwa kanału Rodzaj Jakość 62 CBBC Channel TV Bezpłatna BBC Radio Wales TV Bezpłatna E4 TV Bezpłatna Cartoon Nwk TV Bezpłatna 100 Skrócony przewodnik Ustawianie automatyczne 6 TV Bezpłatna: 3 TV Płatna: 0 Radio: 0 Strojenie 7 [Ustawianie automatyczne programów analogowych] Ustawianie automatyczne programów analogowych Skanuj Zajmie to około 3 minut. Kan Nazwa kanału CH 29 CH 33 BBC1 Analogowe: 2 CH 2 78 CC 1 41 Strojenie TV Bezpłatna: 4 TV Płatna: 0 Radio: 0 Strojenie W zależności od wybranego kraju po wykonaniu procedury Ustawianie automatyczne DVB-T wyświetlony zostanie ekran wyboru kanału, jeśli kilka kanałów będzie miało ten sam numer. Należy wybrać kanał lub opuścić ekran, aby został dokonany automatycznie. 8 Pobieranie zaprogramowanych ustawień W przypadku podłączenia nagrywarki zgodnej z funkcjami Q-Link, VIERA Link lub podobną technologią (str. 98, 99) do nagrywarki zostaną automatycznie przesłane ustawienia kanału, języka i kraju / regionu. Przesyłanie danych Proszę czekać! 0% 100% Brak zdalnego sterowania Jeśli pobieranie nie powiedzie się, można uruchomić je później za pomocą menu Konfiguracja. [Ładuj] (str. 46) Skonfiguruj połączenie sieciowe Połączenie sieciowe należy skonfigurować, aby móc korzystać z funkcji usług sieciowych, takich jak VIERA Connect, itp. (str. 20, 86). Należy pamiętać, że telewizor ten nie obsługuje bezprzewodowych publicznych punktów dostępu. Przed rozpoczęciem konfiguracji należy upewnić się, że wykonano połączenia sieciowe (str. 15) i przygotowano środowisko sieciowe. Wybierz rodzaj sieci Konfiguracja sieci Wybierz typ połączenia- Przewodowe, lub Bezprzewodowe Przewodowa Bezprzewodowa Ustaw później [Przewodowa] Połączenie przewodowe (str. 15) [Bezprzewodowa] Połączenie bezprzewodowe (str. 15) Aby skonfigurować później lub pominąć ten krok Wybierz pozycję [Ustaw później] lub 17

18 Skrócony przewodnik Ustawianie automatyczne 6 [Przewodowa] 1. Wybierz pozycję [Auto]. Uzyskaj adres IP Auto Ręcznie Test połączenia : powodzenie Sprawdzam podłaczenia kabla sieciowego. Sprawdzanie uzyskiwania adresu IP. Test powiódł się Sprawdzam urządzenia o takim samym adresie IP. i telewizor został Sprawdzanie połączenia z bramą. Sprawdzanie łączności z serwerem. połączony z siecią. Konfiguracja zostanie wykonana automatycznie, a następnie rozpocznie się test połączenia sieciowego. Aby wybrać ręcznie, wybierz pozycję [Ręcznie] i 2. Przejdź do następnego kroku (Naciśnij dwukrotnie) [Bezprzewodowa] ustaw każdy element. Szczegóły (str. 89) : błąd Sprawdź ustawienia i połączenia. Następnie wybierz pozycję [Spróbuj ponownie]. Wyświetlona zostanie lista znalezionych automatycznie punktów dostępu. 1. Wybierz żądany punkt dostępu. Dostępne sieci bezprzewodowe Dla [WPS (Push button)] (str. 19) Nr Nazwa sieci (SSID) Typ bezprzewod. ID modelu 1 Access Point A 11n(2.4GHz) (Czerwony) 2 Access Point B 11n(5GHz) 3 Access Point C 11n(5GHz) Ponowne wyszukiwanie punktów dostępu (Niebieski) 2. Przejdź do trybu wprowadzania klucza szyfrującego. Ustawienie klucza szyfrowania Połączenie zostanie wykonane z następującymi ustawieniami:- Nazwa sieci (SSID) : Access Point A Typ zabezpieczeń : WPA-PSK Typ szyfrowania : TKIP Wprowadź klucz sieciowy. Klucz szyfrowania : Punkt dostępu z szyfrowaniem Wyświetlanie informacji o zaznaczonym punkcie dostępu Konfiguracja ręczna (str. 91) (Żółty) Jeśli wybrany punkt dostępu nie korzysta z szyfrowania, zostanie wyświetlone okno potwierdzenia. Zaleca się punktu dostępu z szyfrowaniem. 3. Wprowadź klucz szyfrujący punktu dostępu. Ust. sieci bezprzewodowej Wprowadź znaki Zapisz Klucz szyfrowania A B C D E F G H I J K L M N O P Q R S T U V W X Y Z ! : # a b c d e f h i j k l m n o p q r s t g u v w x y z ( ) + -. * / % &?, ; = $ [ ] ~ < > { } ` ^ \ ustawianie Znaki można wprowadzać za pomocą przycisków numerycznych. 4. Po zakończeniu ustawiania punktu dostępu wykonaj test połączenia. Test połączenia : powodzenie Sprawdź połączenie sieci bezprzewodowej. Sprawdzanie uzyskiwania adresu IP. Test powiódł się i telewizor został połączony z siecią. Sprawdzam urządzenia o takim samym adresie IP. Sprawdzanie połączenia z bramą. : błąd Sprawdzanie łączności z serwerem. Sprawdź ustawienia i połączenia. Następnie wybierz pozycję [Spróbuj ponownie]. Aby wybrać ręcznie, wybierz pozycję [Ręcznie] i ustaw każdy element. Szczegóły (str. 89) 5. Przejdź do następnego kroku (Naciśnij dwukrotnie) 18

19 6 7 [WPS (Push button)] 1. Naciskaj przycisk WPS na punkcie dostępu do chwili zapalenia się lampki 2. Połącz telewizor z punktem dostępowym. WPS (Push button) 1) Naciskaj przycisk 'WPS' na punkcie dostępu bezprzewodowego do chwili zapalenia się lampki. 2) Gdy punkt dostępu będzie gotowy, wybierz "Połącz". Jeśli nie masz pewności, sprawdź instrukcję punktu dostępu bezprzewodowego. Podłącz W celu wykonania tej konfiguracji należy upewnić się, że punkt dostępu obsługuje standard WPS. WPS: Wi-Fi Protected Setup Jeśli nawiązanie połączenia zakończyło się niepowodzeniem, sprawdź ustawienia i lokalizację punktu dostępu. Następnie postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. 3. Po zakończeniu ustawiania punktu dostępu wykonaj test połączenia. Test połączenia : powodzenie Sprawdź połączenie sieci bezprzewodowej. Sprawdzanie uzyskiwania adresu IP. Test powiódł się i telewizor został połączony z siecią. Sprawdzam urządzenia o takim samym adresie IP. Sprawdzanie połączenia z bramą. Sprawdzanie łączności z serwerem. 4. Przejdź do następnego kroku : błąd Sprawdź ustawienia i połączenia. Następnie wybierz pozycję [Spróbuj ponownie]. Aby wybrać ręcznie, wybierz pozycję [Ręcznie] i (Naciśnij dwukrotnie) ustaw każdy element. Szczegóły (str. 89) Zarejestruj pilota touchpad VIERA do pracy z tym telewizorem Wybierz pozycję [Parowanie] Wykonaj instrukcje wyświetlane na ekranie, aby móc korzystać z pilota touchpad (dostarczony). Pominięcie tego kroku Rejestracja w późniejszym czasie lub szczegółowe ustawienia Wybierz pozycję [Ustaw później] lub [Pilot touchpad VIERA] (str. 46) Skrócony przewodnik Ustawianie automatyczne 8 Wybierz pozycję [Dom] Jako miejsce oglądania należy wybrać pozycję [Dom], aby używać telewizora w środowisku domowym. Proszę wybrać miejsce oglądania. Dom Sklep ustawianie Miejsce oglądania [Sklep] (tylko dla celów prezentacji w sklepie) Opcja [Sklep] jest trybem demonstracyjnym, w którym objaśniane są główne funkcje tego telewizora. Jako miejsce oglądania należy wybrać pozycję [Dom], aby używać telewizora w środowisku domowym. Można wrócić do ekranu wyboru miejsca oglądania, gdy pojawi się okno potwierdzenia trybu Sklep. 1 Powrót do ekranu wyboru miejsca oglądania Sklep Wybrano tryb sklepowy 2 Wybierz pozycję [Dom]. Proszę wybrać miejsce oglądania. Dom Sklep ustawianie Aby zmienić miejsce oglądania później, należy zainicjować wszystkie ustawienia, przechodząc do pozycji Ustawienia fabryczne. [Ustawienia fabryczne] (str. 65) Procedura Ustawianie automatyczne dobiegła końca i telewizor jest przygotowany, aby oglądać na nim programy. Jeśli strojenie zakończyło się niepowodzeniem, należy sprawdzić podłączenie kabla sygnału satelitarnego i RF, a następnie należy wykonać instrukcje wyświetlane na ekranie. Uwaga Szybkie sprawdzanie listy kanałów Korzystanie z funkcji Przewodnik prog. TV (str. 25) Edytowanie lub ukrycie (pominięcie) kanałów Strojenie i edycja kanałów (str ) Ponowne strojenie wszystkich kanałów [Ustawianie automatyczne] (str ) Dodawanie dostępnego trybu TV później [Dodaj sygnał TV] (str. 47) Inicjowanie wszystkich ustawień [Ustawienia fabryczne] (str. 65) 19

20 Korzystanie z usługi VIERA Connect VIERA Connect to brama do usług internetowych oferowanych tylko przez firmę Panasonic. Usługa VIERA Connect zapewnia dostęp do określonych witryn internetowych obsługiwanych przez firmę Panasonic oraz umożliwia korzystanie z treści internetowych, takich jak wideo, gry, narzędzia do komunikacji itp. na ekranie głównym usługi VIERA Connect. Telewizor ten nie obsługuje pełnej funkcji przeglądarki internetowej i niektóre funkcje witryn internetowych mogą nie być dostępne. 1 Włącz zasilanie Przytrzymaj przez około 1 sekundę. Włącznik / wyłącznik zasilania powinien być włączony. (str. 12) Po każdym włączeniu telewizora wyświetlany jest pasek wprowadzenia do usługi VIERA Connect. Pasek ten może zostać zmieniony. Ciesz się zasobami internetowymi dzięki VIERA Connect Po prostu naciśnij przycisk OK / INTERNET 2 Przejdź do usługi VIERA Connect Gdy wyświetlany jest pasek Korzystanie z usługi VIERA Connect Wyjście z usługi VIERA Connect Ustawianie wyłączenia wyświetlania paska wprowadzenia do usługi VIERA Connect [Pasek inf. VIERA Connect] (str. 48) lub W zależności od warunków użytkowania odczytanie wszystkich danych może zająć trochę czasu. Przed pojawieniem się ekranu głównego usługi VIERA Connect mogą zostać wyświetlone komunikaty. Należy uważnie przeczytać instrukcje i wykonać instrukcje wyświetlane na ekranie. Np.: ekran główny usługi VIERA Connect Aby przejść na kolejny poziom, wybierz pozycję [WIĘCEJ]. Aby wrócić na poprzedni poziom, wybierz pozycję [POWRÓT]. Powrót do ekranu głównego usługi VIERA Connect WIĘCEJ POWRÓT Menu Konfiguracja (Elementy menu [Konfiguracja] mogą zmienić się bez powiadomienia). Dostosowywanie ekranu głównego Zmiana pozycji usług na ekranie głównym usługi VIERA Connect. Moje konto Potwierdzanie lub usuwanie informacji o koncie podanych w usłudze VIERA Connect telewizora. Blokada Ograniczanie dostępu do niektórych usług. Ograniczenia Ustawianie ograniczenia ujawniania usług zastrzeżonych. Sygnał dźwiękowy Włączanie lub wyłączanie sygnału dźwiękowego podczas korzystania z usługi VIERA Connect. Uwagi Wyświetlanie informacji usługi VIERA Connect. Treści internetowe można obsługiwać za pomocą swobodnego kursora pilota touchpad VIERA (dostarczony). Do komunikacji wideo (np. za pomocą aplikacji Skype ) niezbędna jest kamera internetowa TY-CC20W. Wyposażenie dodatkowe (str. 6) Szczegóły można znaleźć w instrukcji obsługi kamery internetowej. W celu wprowadzania znaków lub grania w gry za pomocą usługi VIERA Connect można podłączyć klawiaturę lub gamepada. Klawiatury lub gamepada można także używać do obsługi telewizora poza funkcjami usługi VIERA Connect. Więcej informacji Połączenie USB (str. 113), Konfiguracja Bluetooth (str. 113), Obsługa za pomocą klawiatury / gamepada (str. 114) 20 Uwaga Jeśli nie można uzyskać dostępu do usługi VIERA Connect, należy sprawdzić połączenia sieciowe (str. 15) i ustawienia (str ). Więcej informacji o usłudze VIERA Connect (str. 86)

21 Oglądanie telewizji 1 Włącz zasilanie Przytrzymaj przez około 1 sekundę. Włącznik / wyłącznik zasilania powinien być włączony. (str. 12) Wyświetlony zostanie pasek wprowadzenia do usługi VIERA Connect Po każdym włączeniu telewizora pasek ten pojawia się na dole ekranu. Można w łatwy sposób uzyskać dostęp do usługi VIERA Connect i cieszyć się różnorodną zawartością. (str. 20) Aby usunąć ten pasek, należy poczekać około 5 sekund lub nacisnąć dowolny przycisk (poza przyciskami dostępu do usługi VIERA Connect). Ustawianie wyłączenia wyświetlania tego paska [Pasek inf. VIERA Connect] (str. 48) 2 Wybierz tryb Dostępne tryby zależą od zapisanych kanałów (str. 16). Głośność 3 Wybór rodzaju TV DVB-S DVB-C DVB-T Analogowe Wybierz kanał w górę w dół lub Tryb można także wybrać, naciskając kilkakrotnie przycisk TV na pilocie lub telewizorze (str. 12). Jeśli nie jest wyświetlane menu [Wybór rodzaju TV], naciśnij przycisk TV, aby przełączyć tryb. Wybór numeru kanału składającego się z więcej niż dwóch cyfr, np. 399 Oglądanie telewizji Wybór za pomocą pozycji Lista kanałów Wszystkie kanały DVB-T Sortuj wg numerów kanału 6 Cartoon Nwk 7 BBC Radio Wales oglądanie 8 BBC Radio Cymru 1 BBC ONE Wales 2 BBC THREE 3 BBCi 4 CBBC Channel Sortowanie nazw kanałów w porządku alfabetycznym (Czerwony) Zmiana kategorii (Niebieski) Wybór kanału przy użyciu paska informacyjnego (str. 22) 1 Wyświetl pasek informacyjny, jeśli nie jest widoczny. 2 Gdy pasek jest wyświetlony, wybierz kanał. kanału oglądanie Wybór kanału przy użyciu funkcji Przewodnik prog. TV (str. 25) 1 Wyświetl ekran Przewodnik prog. 2 Wybierz bieżący program lub kanał. 3 Wybierz pozycję [Widok] (tryb DVB). TV. Das Erste 19:30-20:00 Widok Czasowe programowanie oglądanie W zależności od wybranego kraju może być wymagane podanie lub aktualizacja kodu pocztowego (str. 16). Należy wykonać instrukcje wyświetlane na ekranie. Uwaga Oglądanie płatnej telewizji Korzystanie ze wspólnego interfejsu (str. 64) 21
