1 Vertriebszentrale für Zentralstaubsaugsysteme GmbH Zsypy na bieliznę 2011

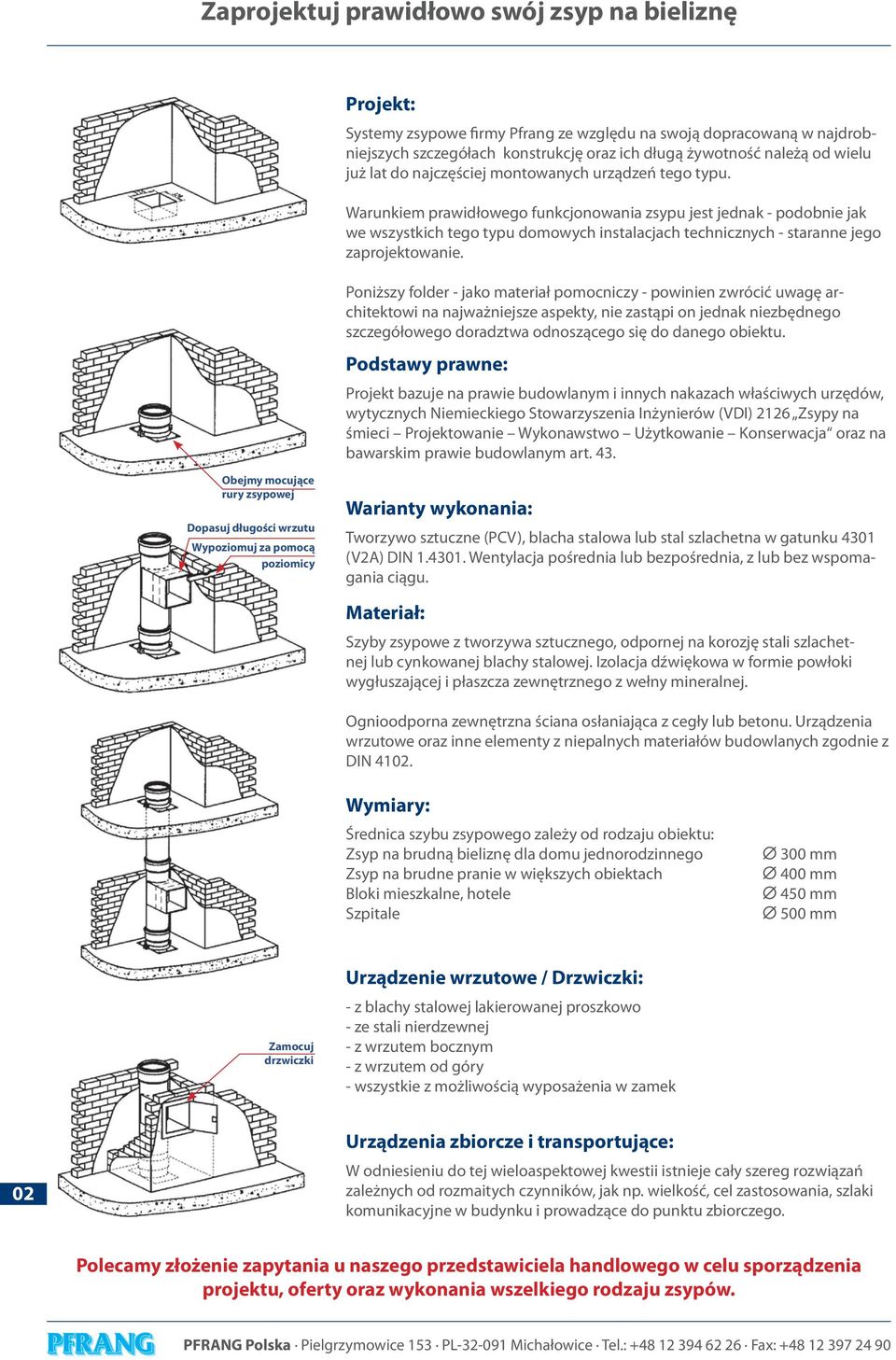

2 Zaprojektuj prawidłowo swój zsyp na bieliznę Projekt: Systemy zsypowe firmy Pfrang ze względu na swoją dopracowaną w najdrobniejszych szczegółach konstrukcję oraz ich długą żywotność należą od wielu już lat do najczęściej montowanych urządzeń tego typu. Warunkiem prawidłowego funkcjonowania zsypu jest jednak - podobnie jak we wszystkich tego typu domowych instalacjach technicznych - staranne jego zaprojektowanie. Poniższy folder - jako materiał pomocniczy - powinien zwrócić uwagę architektowi na najważniejsze aspekty, nie zastąpi on jednak niezbędnego szczegółowego doradztwa odnoszącego się do danego obiektu. Podstawy prawne: Projekt bazuje na prawie budowlanym i innych nakazach właściwych urzędów, wytycznych Niemieckiego Stowarzyszenia Inżynierów (VDI) 2126 Zsypy na śmieci Projektowanie Wykonawstwo Użytkowanie Konserwacja oraz na bawarskim prawie budowlanym art. 43. Obejmy mocujące rury zsypowej Dopasuj długości wrzutu Wypoziomuj za pomocą poziomicy Warianty wykonania: Tworzywo sztuczne (PCV), blacha stalowa lub stal szlachetna w gatunku 4301 (V2A) DIN Wentylacja pośrednia lub bezpośrednia, z lub bez wspomagania ciągu. Materiał: Szyby zsypowe z tworzywa sztucznego, odpornej na korozję stali szlachetnej lub cynkowanej blachy stalowej. Izolacja dźwiękowa w formie powłoki wygłuszającej i płaszcza zewnętrznego z wełny mineralnej. Ognioodporna zewnętrzna ściana osłaniająca z cegły lub betonu. Urządzenia wrzutowe oraz inne elementy z niepalnych materiałów budowlanych zgodnie z DIN Wymiary: Średnica szybu zsypowego zależy od rodzaju obiektu: Zsyp na brudną bieliznę dla domu jednorodzinnego Zsyp na brudne pranie w większych obiektach Bloki mieszkalne, hotele Szpitale Ø Ø 400 mm Ø 450 mm Ø 500 mm Zamocuj drzwiczki Urządzenie wrzutowe / Drzwiczki: - z blachy stalowej lakierowanej proszkowo - ze stali nierdzewnej - z wrzutem bocznym - z wrzutem od góry - wszystkie z możliwością wyposażenia w zamek 02 Urządzenia zbiorcze i transportujące: W odniesieniu do tej wieloaspektowej kwestii istnieje cały szereg rozwiązań zależnych od rozmaitych czynników, jak np. wielkość, cel zastosowania, szlaki komunikacyjne w budynku i prowadzące do punktu zbiorczego. Polecamy złożenie zapytania u naszego przedstawiciela handlowego w celu sporządzenia projektu, oferty oraz wykonania wszelkiego rodzaju zsypów.

3 Ilustracje techniczne: możliwe kombinacje wrzutowe Drzwiczki wrzutowe odgórne np. nr art okrągło-ogrągłe Drzwiczki wrzutowe np. nr art z zawiasem górnym otwierane do wewnątrz Strop Rura zsypowa np. nr art długość 1000 mm Obejma mocująca rurę zsypową np. nr art A Strop Worek na bieliznę np. nr art Opcja wrzutowa 1 Wrzut tylko od góry Opcja wrzutowa 2 Wrzut tylko u góry z boku Drzwiczki wrzutowe odgórne np. nr art kwadratowo-okrągłe Drzwiczki wrzutowe np. nr art z zawiasem dolnym i ogranicznikiem uchyłu Strop Drzwiczki wrzutowe boczne np. nr art Drzwiczki zsuwniowe Drzwiczki wrzutowe boczne np. nr art Drzwiczki standardowe Strop 03 Opcja wrzutowa 3 Wrzut od góry i z boku Opcja wrzutowa 4 Wrzut z boku na każdym poziomie

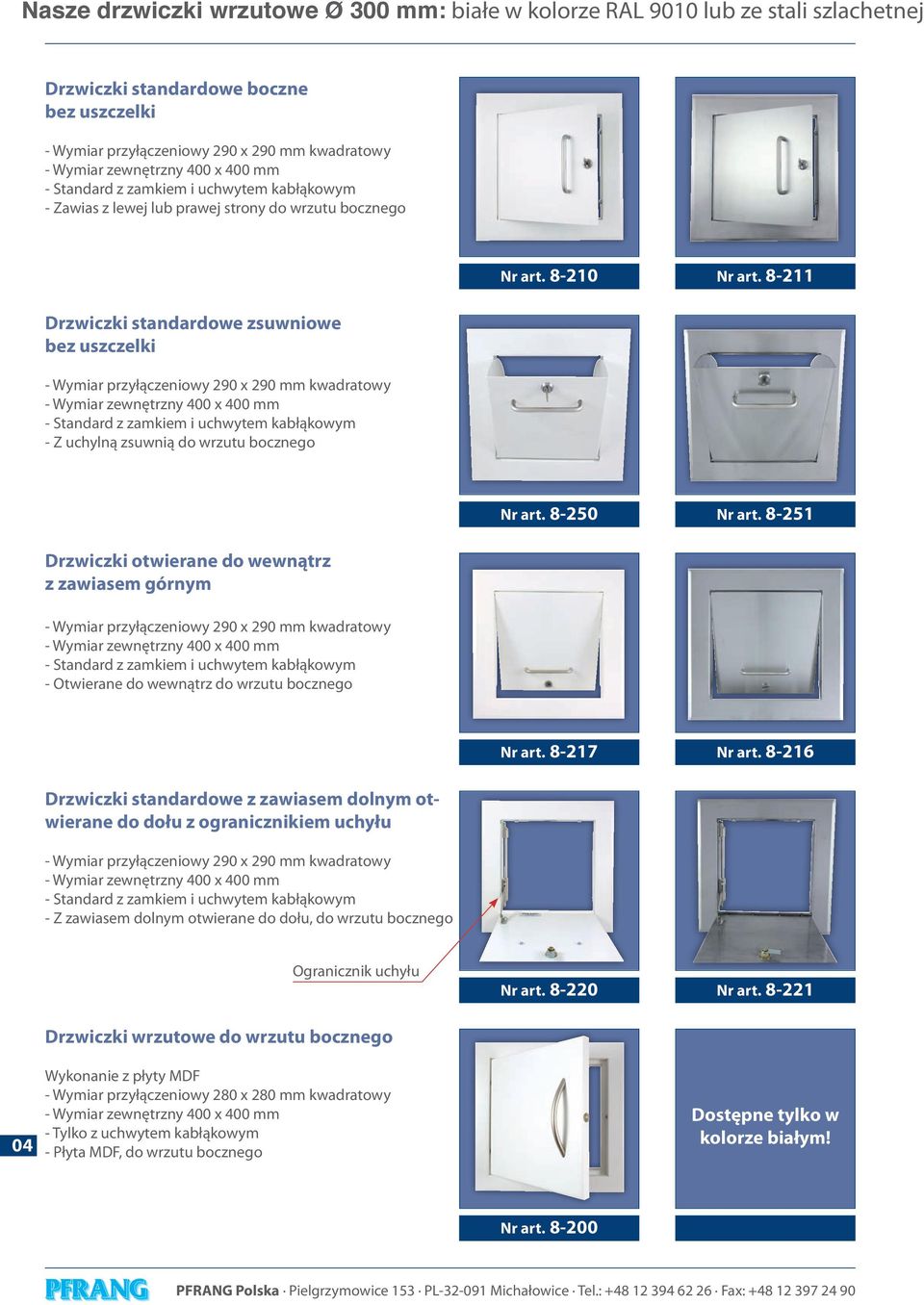

4 Nasze drzwiczki wrzutowe Ø : białe w kolorze RAL 9010 lub ze stali szlachetnej Drzwiczki standardowe boczne bez uszczelki - Wymiar przyłączeniowy 290 x 290 mm kwadratowy - Wymiar zewnętrzny 400 x 400 mm - Zawias z lewej lub prawej strony do wrzutu bocznego Nr art Nr art Drzwiczki standardowe zsuwniowe bez uszczelki - Wymiar przyłączeniowy 290 x 290 mm kwadratowy - Wymiar zewnętrzny 400 x 400 mm - Z uchylną zsuwnią do wrzutu bocznego Nr art Nr art Drzwiczki otwierane do wewnątrz z zawiasem górnym - Wymiar przyłączeniowy 290 x 290 mm kwadratowy - Wymiar zewnętrzny 400 x 400 mm - Otwierane do wewnątrz do wrzutu bocznego Nr art Nr art Drzwiczki standardowe z zawiasem dolnym otwierane do dołu z ogranicznikiem uchyłu - Wymiar przyłączeniowy 290 x 290 mm kwadratowy - Wymiar zewnętrzny 400 x 400 mm - Z zawiasem dolnym otwierane do dołu, do wrzutu bocznego Ogranicznik uchyłu Nr art Nr art Drzwiczki wrzutowe do wrzutu bocznego Wykonanie z płyty MDF - Wymiar przyłączeniowy 280 x 280 mm kwadratowy - Wymiar zewnętrzny 400 x 400 mm - Tylko z uchwytem kabłąkowym - Płyta MDF, do wrzutu bocznego Dostępne tylko w kolorze białym! Nr art

5 Nasze drzwiczki wrzutowe Ø : białe w kolorze RAL 9010 lub ze stali szlachetnej Drzwiczki standardowe do wrzutu bocznego z uszczelką - Wymiar przyłączeniowy 290 x 290 mm kwadratowy - Wymiar zewnętrzny 400 x 400 mm - Z zawiasem z prawej lub z lewej strony, do wrzutu bocznego - Z podwójną ścianką i uszczelką na całym obwodzie Uszczelka na obwodzie! Drzwiczki wrzutowe montowane odgórnie lub bocznie kwadratowo-okrągłe - Wymiar przyłączeniowy okrągły - Wymiar zewnętrzny 400 x 400 mm kwadratowo-okrągły - Z zawiasem z prawej lub z lewej strony - Do wrzutu od góry lub z boku Nr art A Nr art Dostępne także w wersji ze stali szlachetnej! Zapytaj, jakie drzwiczki możemy zaoferować z uszczelką! Nr art Drzwiczki wrzutowe montowane odgórnie lub bocznie okrągło-okrągłe - Wymiar przyłączeniowy okrągły - Wymiar zewnętrzny 400 x 400 mm okrągło-okrągły - Z zawiasem z prawej lub z lewej strony - Do wrzutu od góry lub z boku Nr art Nr art Wszystkie drzwiczki są także dostępne w wykonaniach, wymiarach oraz kolorach specjalnych! (str. 11) Standard Wszystkie drzwiczki można zastosować w kombinacjach: z różnymi uchwytami Uchwyt kabłąkowy Uchwyt muszlowy Uchwyt wpuszczany Standard z różnymi zamkami 05 Zamek kluczykowy (Na zdjęciu w kolorze białym RAL 9010; dostępne także w wersji ze stali nierdzewnej) Zamek zatrzaskowy magnetyczny Zamek zatrzaskowy kulkowy

6 Nasz standardowy model z tworzywa sztucznego Rura zsypowa z wrzutnią z PVC Średnica: Długość: 1000 mm Ścianka: 8 mm Ø 315 mm o długość: Nr art o długość: 150 mm Nr art A Długość całkowita rury: 1180 mm Długość montażowa: 1000 mm 255 mm 315 mm 610 mm Rury zsypowe PVC Średnica: Długość: 1000 mm Nr art Długość: 2000 mm Nr art Obejma z uchwytem ściennym do mocowania pomiędzy stropami Nr art Wrzutnia Ścianka: 8 mm Długość: 150 mm Nr art Długość: Nr art Obejma rury zsypowej do montażu narożnego 90 Nr art A Obejma rury zsypowej z blachy stalowej cynkowanej Nr art UWAGA: Na każde piętro konieczna jest jedna obejma rury zsypowej!

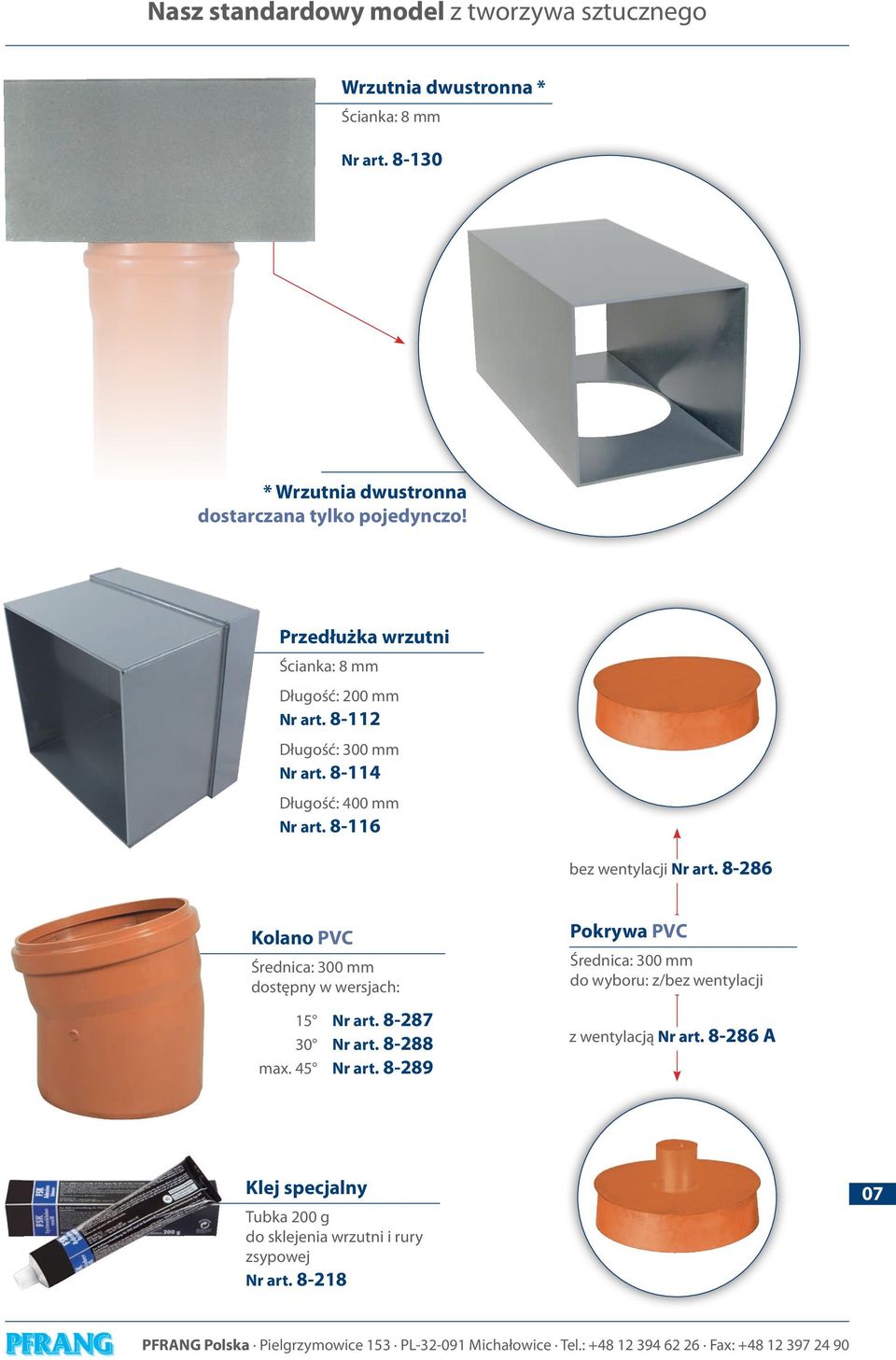

7 Nasz standardowy model z tworzywa sztucznego Wrzutnia dwustronna * Ścianka: 8 mm Nr art * Wrzutnia dwustronna dostarczana tylko pojedynczo! Przedłużka wrzutni Ścianka: 8 mm Długość: 200 mm Nr art Długość: Nr art Długość: 400 mm Nr art bez wentylacji Nr art Kolano PVC Średnica: dostępny w wersjach: 15 Nr art Nr art max. 45 Nr art Pokrywa PVC Średnica: do wyboru: z/bez wentylacji z wentylacją Nr art A Klej specjalny Tubka 200 g do sklejenia wrzutni i rury zsypowej Nr art

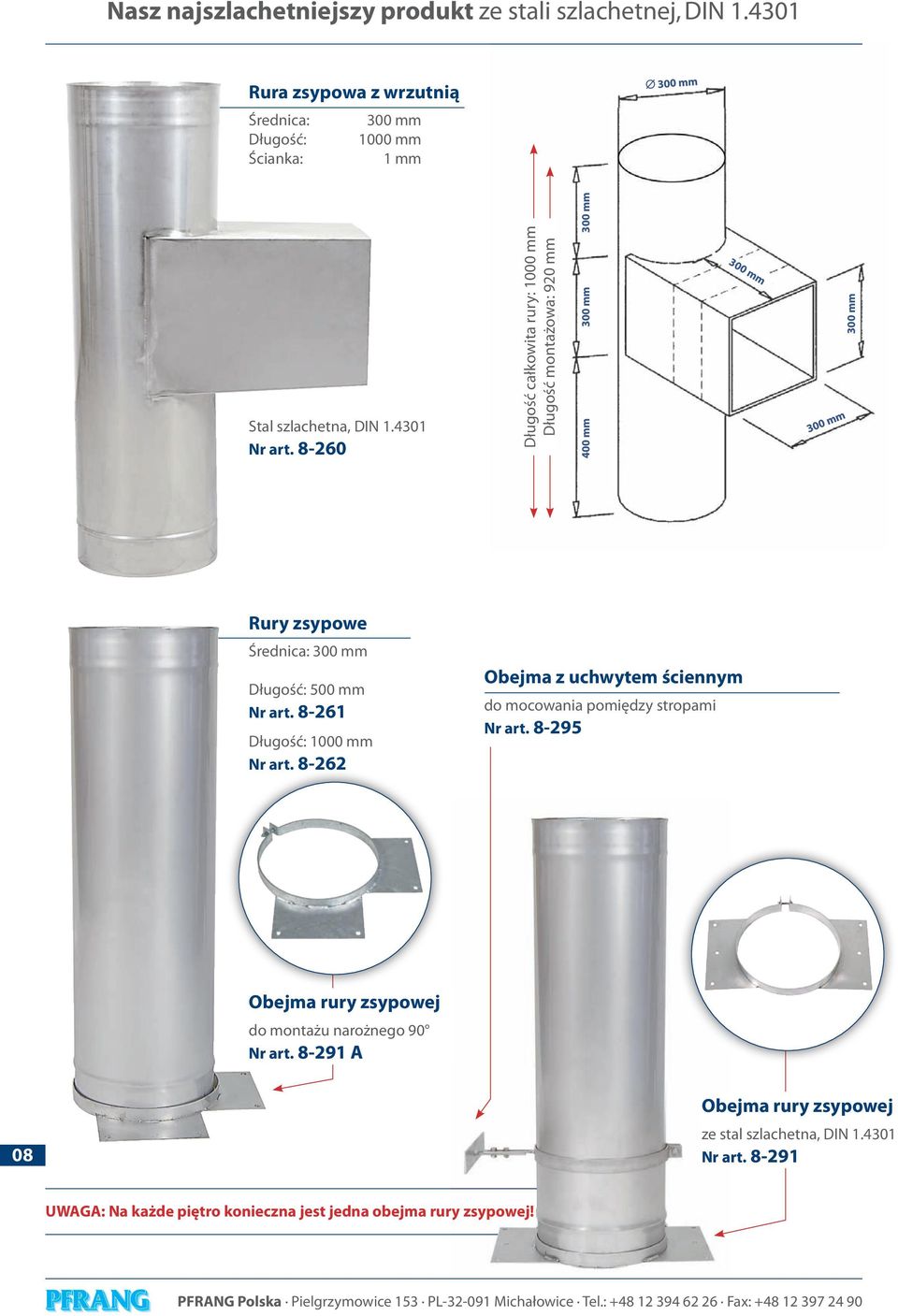

8 Nasz najszlachetniejszy produkt ze stali szlachetnej, DIN Rura zsypowa z wrzutnią Średnica: Długość: 1000 mm Ścianka: 1 mm Ø Stal szlachetna, DIN Nr art Długość całkowita rury: 1000 mm Długość montażowa: 920 mm 400 mm Rury zsypowe Średnica: Długość: 500 mm Nr art Długość: 1000 mm Nr art Obejma z uchwytem ściennym do mocowania pomiędzy stropami Nr art Obejma rury zsypowej do montażu narożnego 90 Nr art A 08 Obejma rury zsypowej ze stal szlachetna, DIN Nr art UWAGA: Na każde piętro konieczna jest jedna obejma rury zsypowej!

9 Nasz najszlachetniejszy produkt ze stali szlachetnej, DIN Klamra łącząca Nr art Wrzutnia dwustronna, różne długości wrzutni oraz różne długości przedłużek wrzutni są dostępne także w wersji ze stali nierdzewnej! Końcówka rury z zabezpieczeniem przed zranieniem Nr art Zapytaj o pożądane wykonanie specjalne ze stali nierdzewnej u naszego przedstawiciela handlowego! Telefon: Kolano Średnica: dostępny w wersjach: 15 Nr art Nr art max. 45 Nr art bez wentylacji Nr art Pokrywa Średnica: do wyboru: z/bez wentylacji z wentylacją Nr art A Rynna wylotowa* Nr art * Rynna wylotowa możliwa do użycia wyłącznie z jednym kolanem!

10 Nasze worki na bieliznę z tworzywa sztucznego Worki na bieliznę możliwe do prania w pralce w 30 C! Worek na bieliznę Worek na bieliznę długość ok.: 800 mm do zsypu PCV o pojemności 50 l Nr art długość ok.: 800 mm do zsypu ze stali szlachetnej o pojemności 50 l Nr art Ze specjalnego oddychającego materiału O dużej pojemności Z suwakiem na całej długości dla wygodnego wyjmowania prania Służy równocześnie jako zabezpieczenie przed przeciągiem, zapobiega przenikaniu insektów i innych drobnych stworzeń (np. pająków) do rury oraz przenoszeniu odgłosów Dostawa włącznie z klamrą zapinającą Worki na bieliznę możliwe do prania w pralce w 30 C! Worek na bieliznę Worek na bieliznę 10 długość ok.: 1000 mm do zsypu PCV o pojemności 132 Liter Nr art długość ok.: 1000 mm o zsypu ze stali szlachetnej o pojemności 132 Liter Nr art

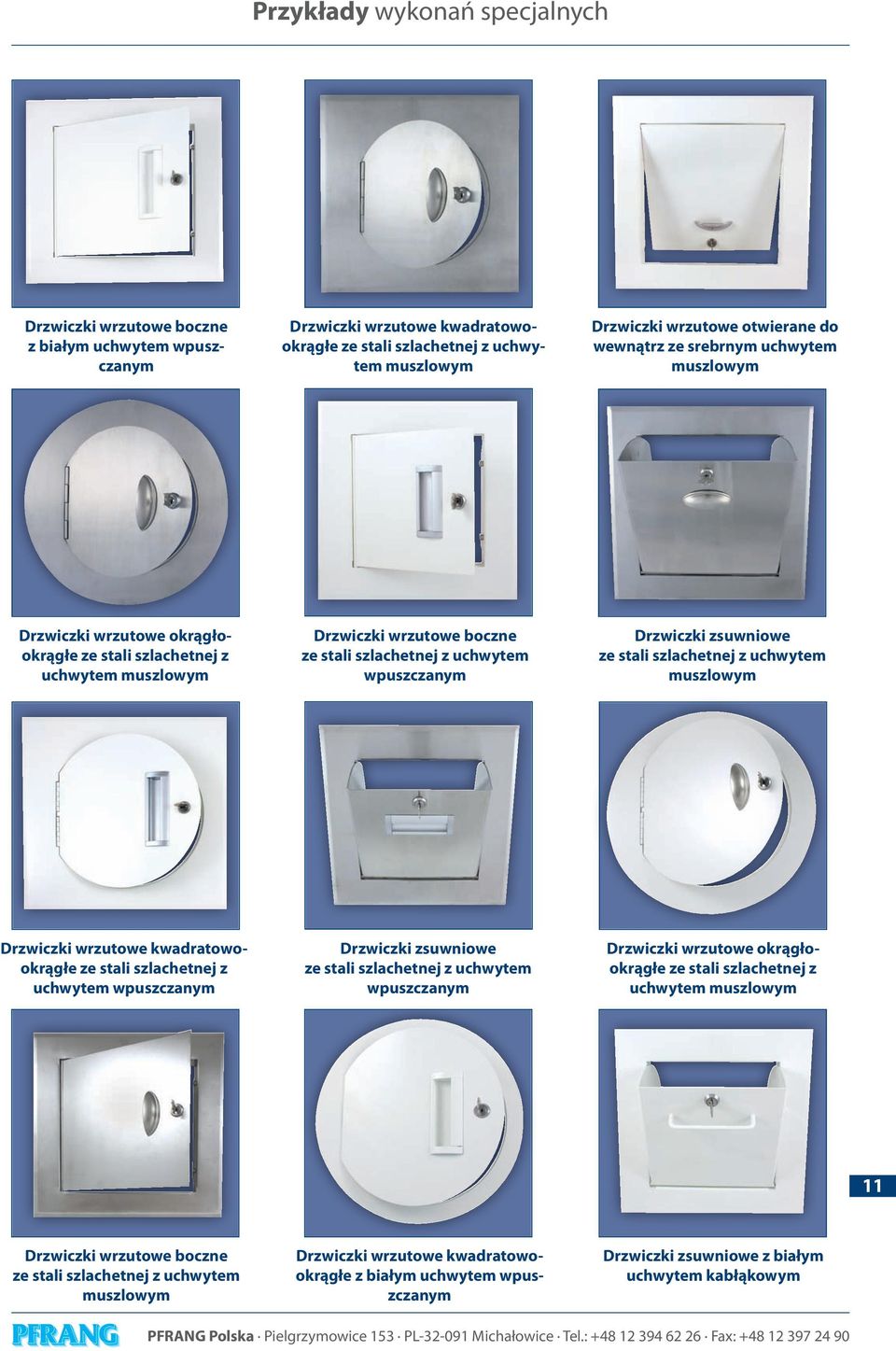

11 Przykłady wykonań specjalnych Drzwiczki wrzutowe boczne z białym uchwytem wpuszczanym Drzwiczki wrzutowe kwadratowookrągłe ze stali szlachetnej z uchwytem muszlowym Drzwiczki wrzutowe otwierane do wewnątrz ze srebrnym uchwytem muszlowym Drzwiczki wrzutowe okrągłookrągłe ze stali szlachetnej z uchwytem muszlowym Drzwiczki wrzutowe boczne ze stali szlachetnej z uchwytem wpuszczanym Drzwiczki zsuwniowe ze stali szlachetnej z uchwytem muszlowym Drzwiczki wrzutowe kwadratowookrągłe ze stali szlachetnej z uchwytem wpuszczanym Drzwiczki zsuwniowe ze stali szlachetnej z uchwytem wpuszczanym Drzwiczki wrzutowe okrągłookrągłe ze stali szlachetnej z uchwytem muszlowym 11 Drzwiczki wrzutowe boczne ze stali szlachetnej z uchwytem muszlowym Drzwiczki wrzutowe kwadratowookrągłe z białym uchwytem wpuszczanym Drzwiczki zsuwniowe z białym uchwytem kabłąkowym
