1 Złącza przemysłowe 16BL, Ø 16 mm, izolowane Powerline Złącza przemysłowe

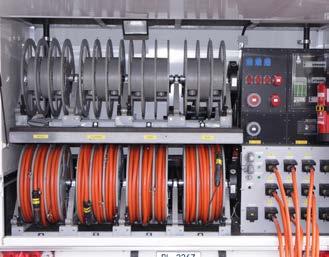

2 WPROWADZENIE Jednopolowe złącze silnoprądowe Ø 16 mm, izolowane, z bagnetowym systemem blokowania Nowe jednopolowe złącze silnoprądowe 16BL zostało zaprojektowane z myślą o użytkowaniu w trudnych warunkach przemysłowych oraz obiektach użyteczności publicznej. Jest to optymalne rozwiązanie dla całej gamy zastosowań, w których wymaga się wysokiej obciążalności prądowej, np. mobilne stacje zasilania i dystrybucja mocy, przemysłowe zasilanie o natężeniu prądu do 630 A. Innowacyjny, opatentowany, wytrzymały mechanizm blokujący umożliwia łatwe podłączanie i odłączanie, a tym samym gwarantuje bezpieczną obsługę. Ponadto 12 możliwości kodowania kolorystycznego i 7 kodowania mechanicznego zapewnia bezpieczeństwo operatora i zapobiega możliwym błędom podczas łączenia. Wyposażone w wypróbowaną i sprawdzoną technologię MULTILAM, złącza 16BL oferują najniższą rezystancję zestyku, wysoką niezawodność i długą żywotność. Zaprojektowane zgodnie z obowiązującymi międzynarodowymi normami dotyczącymi złączy, gwarantują bezpieczeństwo użytkowania i łatwość obsługi. Zredukowany zestaw zapewnia większą prostotę Uproszczone kombinacje: 1 złącze (gniazdo) dla 3 końcówek (wtyczki) Łatwe planowanie, łatwy montaż, łatwe zarządzanie Mniejsza złożoność, większa prostota 1000 V 630 A Blokada bagnetowa Przykład zastosowania: Mobilny agregat prądotwórczy podłączany w przypadku konserwacji sieci dystrybucyjnej lub zaniku zasilania. 2 Złącza przemysłowe 16BL, Ø 16 mm, izolowane

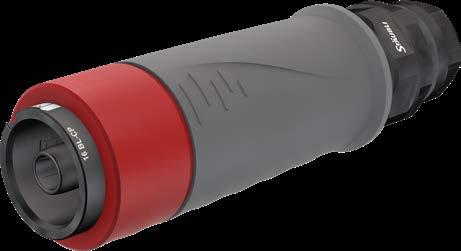

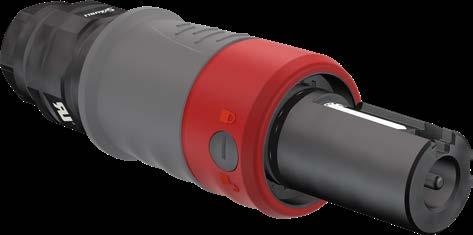

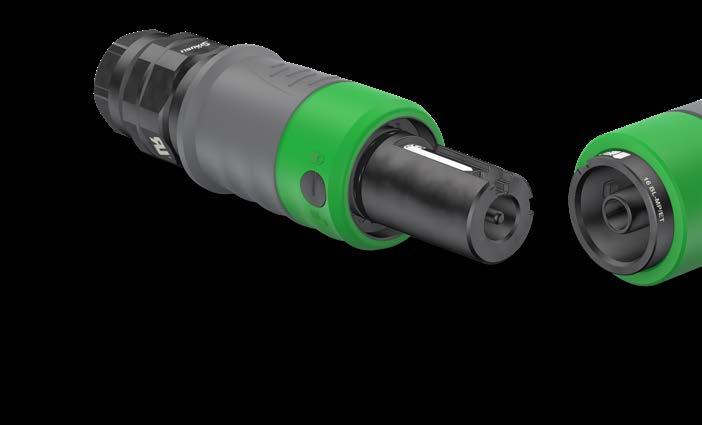

3 Przegląd modeli Wtyk 16BL-CP Strona 11 Gniazdo 16BL-CS Strona 10 16BL-MP Strona 13 16BL-PP Strona 12 Złącza przemysłowe 16BL, Ø 16 mm, izolowane 3

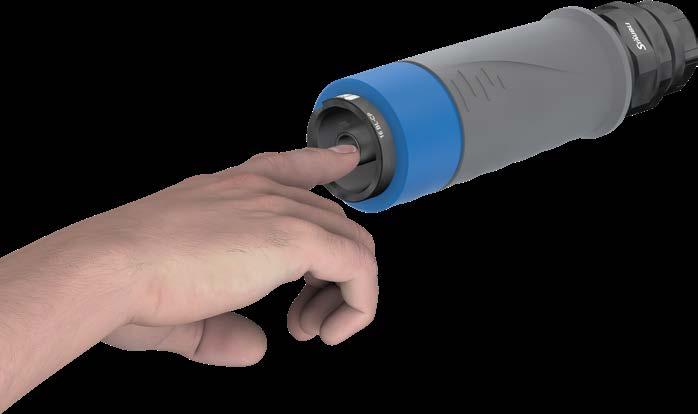

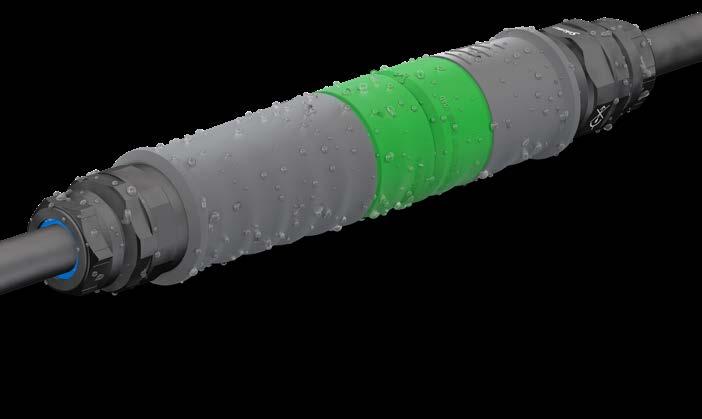

4 WYSOKA WYDAJNOŚĆ Sprawdzona niezawodność Nowe złącze 16BL gwarantuje najwyższe bezpieczeństwo operatora, zgodność z międzynarodowymi standardami oraz poprawioną wydajność, która przekłada się na lepsze użytkowanie. Złącze doskonale sprawdza się w skrajnych warunkach środowiskowych przy zachowaniu długiej trwałości. IP2X Bezpieczeństwo i zgodność IP2X ochrona przed dotykiem bezpośrednim Podwójna (wzmocniona) izolacja klasy II Opracowane zgodnie z międzynarodowymi standardami: IEC 61984, IEC , IEC 60529, IEC , IEC , IEC , UL 486A-486B, UL 94 E IP65, IP68, IP69 Wydajność i funkcjonalność Wysoka obciążalność prądowa do 630 A Zwiększony stopień ochrony: IP65, IP68, IP69 zgodnie z normą IEC Szeroki zakres temperatur, od -40 C do +120 C Dokładnie przetestowane, np. badanie oddziaływania mgły solnej Uniwersalne rozwiązanie w zakresie połączeń na potrzeby zasilania tymczasowego oraz do zastosowań przemysłowych 4 Złącza przemysłowe 16BL, Ø 16 mm, izolowane

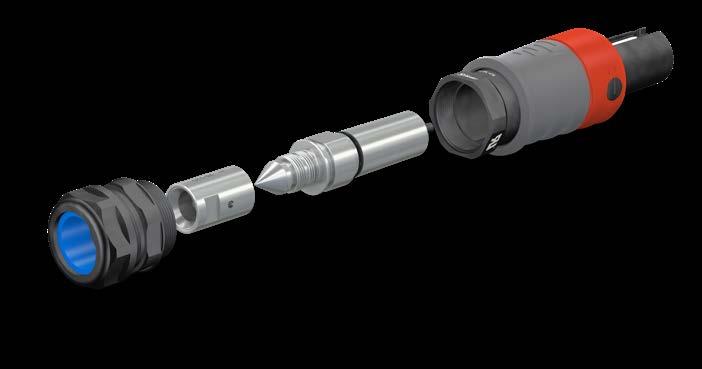

5 Zwiększone bezpieczeństwo Doskonałe właściwości mechaniczne w połączeniu z zastosowaniem sprawdzonej technologii MULTILAM sprawiają, że system 16BL jest odpowiednim rozwiązaniem gdy wymagane jest bezpieczeństwo, wytrzymałość i trwałość. Kompaktowa konstrukcja systemu oraz wiele możliwości połączeń przewodów, które oferuje, ułatwiają jego wdrożenia oraz integrację. Sworzeń blokujący Blokada bagnetowa Wytrzymałość i duża żywotność Do 5000 cykli łączeniowych Opatentowany system blokady bagnetowej ułatwia podłączanie i odłączanie Sworzeń blokujący zapobiega przypadkowemu rozłączeniu (można go odblokować tylko przy użyciu narzędzia) Kolorowa tuleja uchwytu wykonana z trwałego materiału gumowego Kodowanie wizualne i mechaniczne poprawia bezpieczeństwo Łatwa obsługa, szybkie wdrażanie Kompaktowy rozmiar i zredukowane wymiary zapewniają łatwą obsługę i oszczędność miejsca dzięki lepszej integracji z urządzeniami. Szybki, łatwy montaż i demontaż Możliwe zastosowanie zakończenia AxiClamp lub konwencjonalnej tulejki zaciskowej Złącza przemysłowe 16BL, Ø 16 mm, izolowane 5

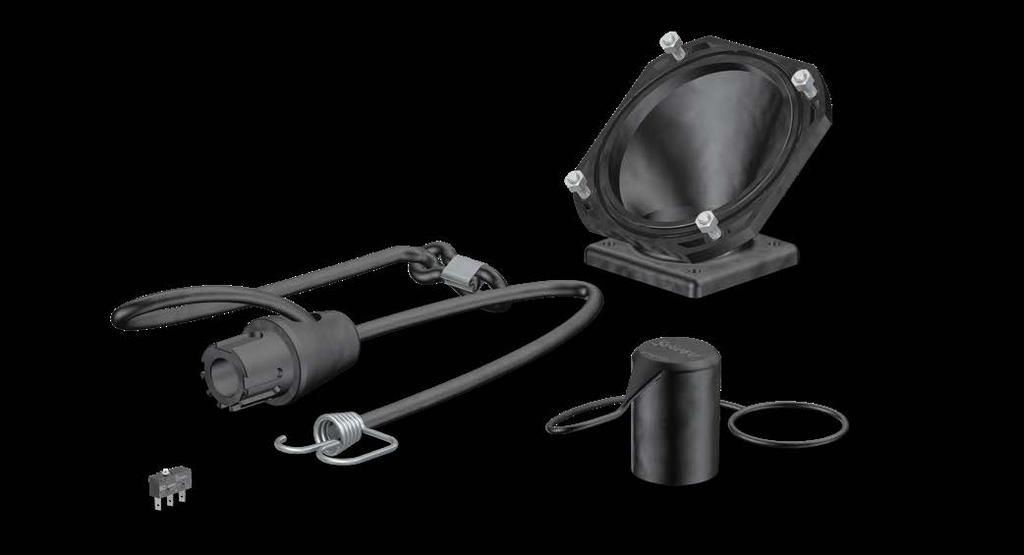

6 Szeroka gama akcesoriów Zoptymalizowana funkcjonalność Oferujemy 45 adapter kątowy, aby zwiększyć wszechstronność: Kompaktowy rozmiar zapewnia redukcję kosztów integracji Zmniejszony nacisk na przewód przy podłączonym złączu Łatwiejsze podłączanie/odłączanie, szczególnie w przypadku stosowania przewodów o większych rozmiarach Poprawione bezpieczeństwo Mikroprzełącznik umożliwiający monitorowanie stanu połączenia: Stan przekaźnika zmieni się, gdy złącze jest prawidłowo podłączone Operatorowi można polecić podłączenie mikroprzełącznika do dodatkowego wskaźnika ostrzegawczego Zgodny z wymaganiami normy IEC Długa żywotność Stäubli oferuje osłony zapewniające wysoki stopień ochrony: Ochrona złącza w stanie niepodłączonym (przed wilgocią, pyłem, błotem, olejem, środkami chemicznymi itp.) Zwiększa bezpieczeństwo i żywotność elementów stykowych MULTILAM Opcjonalna opaska blokująca zaprojektowana specjalnie z myślą o mocowaniu na bębnie kablowym agregatu mobilnego. Zabezpiecza przed samoistnym rozwijaniem się przewodów w trakcie transportu. 6 Złącza przemysłowe 16BL, Ø 16 mm, izolowane

7 Kompatybilność z istniejącym systemem 16 BV Stary system Adapter Nowy system 16BV 16BV 16BL 16BL Integracja złącza 16BL z istniejącymi systemem 16BV Złącze 16BL można z łatwością zintegrować z istniejącym systemem przy użyciu adaptera. Dostępne są różne zestawy umożliwiające realizację wszystkich zastosowań (patrz str. 18) Wymiana złącza z końcówką panelową 16BV Wymiana złącza ID/... na nowe złącze 16BL jest prosta i nie wymaga przystosowywania. Wymiary otworów są identyczne, a dodatkowe śruby mocujące umieszczone na przednim kołnierzu zwiększają stabilność i redukują naprężenia mechaniczne na panelu po podłączeniu. Złącza przemysłowe 16BL, Ø 16 mm, izolowane 7

8 INFORMACJE TECHNICZNE Dane techniczne Dane techniczne Napięcie znamionowe Prąd znamionowy Stopień ochrony, po podłączeniu po odłączeniu 1000 V AC/1500 V DC (IEC) 600 V AC/DC (UL) do 630 A (IEC) do 380 A 1) (UL) IP65, IP68 (1 h/1 m), IP69 IP2X Aby uzyskać dalsze informacje techniczne, przejdź do strony 20. Materiał izolacyjny PA Część metalowa CuZn, (powlekana Ag) Zakres temperatur -40 C do +120 C Próba napylenia solnego 672 h (ciągle) zgodnie z normą IEC MULTILAM, 16BL-CS/C LAI Rezystancja zestyku (MULTILAM) 25 µω Prąd zwarciowy, 1 s / 3 s do 14 ka/do 10 ka Prąd zwarciowy szczytowy do 55 ka Napięcie probiercze 50 Hz przez 1 min 6,6 kv Znamionowe napięcie impulsowe, 1,2 μs/50 μs (kv) Kategoria przepięciowa/stopień zanieczyszczenia (n) 12 kv CATIII / 3 Koordynacja izolacji kv/n 12/3 Ekranowanie Przekrój przewodu, zakończenie zaciskowe zakończenie AxiClamp Nominalna Ø styk/gniazdo Siła wyciągania/wkładania Maks. moment dokręcania 16BL-PP, 16BL-MP Cykle łączeniowe Mocowanie, 16BL-PP/ET/C 16BL-MP/ET/C Typ zakończenia 16BL-CS/C 16BL-CP/C 16BL-PP/ET/C 16BL-MP/ET/C Zgodność z normami Brak mm² 2/0 AWG 500 MCM (w tym 535,3 MCM) mm² 3/0 AWG 500 MCM 16 mm 114 N/300 N 30 Nm w zależności od warunków zastosowania Obudowy i panele opcjonalnie: adapter kątowy Bezpośrednio na szynach zbiorczych Zaciskane lub AxiClamp Zaciskane lub AxiClamp Oczko kablowe Szyna / blok stykowy IEC 61984, IEC , IEC 60529, IEC , IEC , IEC , UL 486A-486B, UL 94 1) w zależności od modelu szczegółowe informacje na stronach od 20 do 21 2) Również z osłoną zabezpieczającą w stanie odłączonym 3) w zależności od struktury powierzchni panelu/szczelności instalacji (tylko w przypadku 16BL-PP/ET/C) 4) Wskazana wartość odnosi się do pierwszego cyklu łączeniowego i stopniowo obniża się wraz z użytkowaniem. 8 Złącza przemysłowe 16BL, Ø 16 mm, izolowane

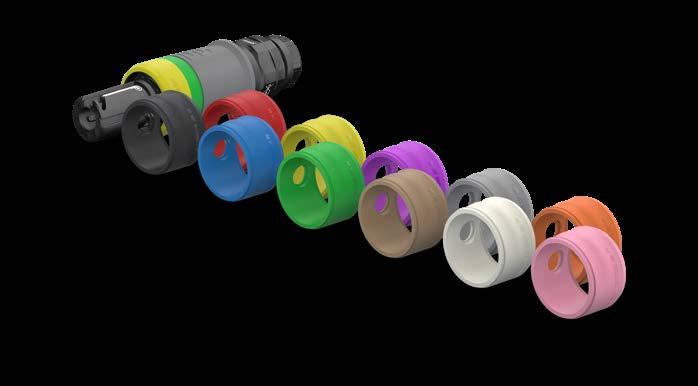

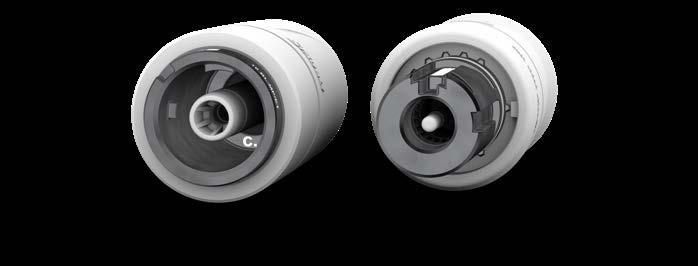

9 Możliwości kodowania Kodowanie mechaniczne W celu uniknięcia ryzyka błędnego podłączenia, dostępne jest 7 wersji kodowań mechanicznych (C1 C7). Kodowania różnią się w zakresie rozmieszczenia prowadnic i sworzni prowadzących. Numer kodowania umieszczony jest na obudowie obok numeru zamówieniowego złącza. Jedynie wtyki i gniazda o tym samym numerze kodowania mogą zostać połączone. Kodowanie kolorystyczne 12 różnych kodowań kolorystycznych umożliwia szybką identyfikację i bezpieczniejsze podłączanie. Szeroki wybór z wielu wersji kolorystycznych umożliwia, dostosowane do wszystkich przypadków zastosowania (np. zasilanie tymczasowe lub przemysłowe) oraz zapewnia zgodność z lokalnymi standardami kolorowych oznaczeń okablowania elektrycznego. Region Faza 1 (L1) Faza 2 (L2) Faza 3 (L3) Neutralny (N) Uziemienie (PE) Rezerwa Sugestia kodowania C1 C2 C3 C4 C5 C6 C7 Europa USA (120/208/240 V) USA (277/480 V) Chiny ( ) Kod kolorystyczny zgodnie z HD 308 S2: 2001, IEC 60445:2017, NEC Złącza przemysłowe 16BL, Ø 16 mm, izolowane 9

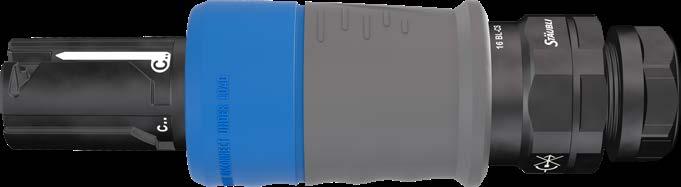

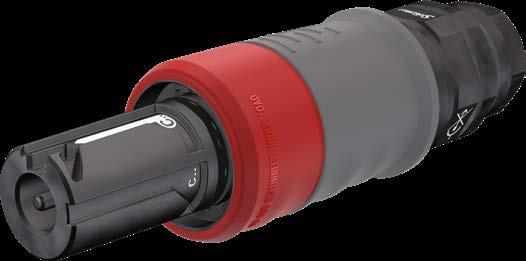

10 16BL-CS Ich bin eine Montageanleitung. Man sollte mich unbedingt lesen, bevor man das Produkt verwendet! Ich beinhalte wertvolle Hinweise zur korrekten Montage und zum richtigen Einsatz des Produktes. Im Moment ist die Schrift zwar ein bischen klein, aber später geht das dann ganz gut zu lesen, da die MA dann ZŁĄCZA SWOBODNE Gniazdo 16BL-CS Z zakończeniem AxiClamp lub zaciskowym dla przewodów klasy 5. i 6. 1) AxiClamp Zaciskanie Nr zamówienia Typ Zakończenie Wymiary (mm) Przekrój przewodu Zakres Ø dławika kablowego Maks. Ø żyły A/F tulei AxiClamp Zewnętrzna Ø tulei zaciskowej Kolory* A B C mm² C AWG C MCM D mm E mm F mm C 2) -* 16BL-CS/AX/M40/ C AxiClamp / C 2) -* 16BL-CS/AX/M40/ C AxiClamp C 2) -* 16BL-CS/AX/M50/ C AxiClamp C 2) -* 16BL-CS/AX/M C AxiClamp C 2) -* 16BL-CS/M32/70-C Zaciskowe / C 2) -* 16BL-CS/M40/95-C Zaciskowe / C 2) -* 16BL-CS/M40/120-C Zaciskowe (w tym 262,6) C 2) -* 16BL-CS/M40/150-C Zaciskowe (w tym 313,3) C 2) -* 16BL-CS/M40/185-C Zaciskowe (w tym 373,3) C 2) -* 16BL-CS/M50/150-C Zaciskowe (w tym 313,3) C 2) -* 16BL-CS/M50/185-C Zaciskowe (w tym 373,3) C 2) -* 16BL-CS/M50/240-C Zaciskowe (w tym 535,3) Akcesoria (należy zamawiać osobno, więcej informacji na str ) BL-CS/PC Osłona ochronna, szczegóły przedstawiono na str BL-CS/FIX Opaska mocująca z osłoną ochronną, szczegóły przedstawiono na str * Dodaj żądany kod kolorystyczny 1) Zgodnie z IEC (DIN VDE 0295) 2) Dodaj numer kodowania mechanicznego (C1-C7), standardowe kodowanie C1 MA Instrukcja montażu MA Złącza przemysłowe 16BL, Ø 16 mm, izolowane

11 16BL-CP Ich bin eine Montageanleitung. Man sollte mich unbedingt lesen, bevor man das Produkt verwendet! Ich beinhalte wertvolle Hinweise zur korrekten Montage und zum richtigen Einsatz des Produktes. Im Moment ist die Schrift zwar ein bischen klein, aber später geht das dann ganz gut zu lesen, da die MA dann Wtyk 16BL-CP Z zakończeniem AxiClamp lub zaciskowym dla przewodów klasy 5. i 6. 1) AxiClamp Zaciskanie Nr zamówienia Typ Zakończenie Wymiary (mm) Przekrój przewodu Zakres Ø dławika kablowego Maks. Ø żyły A/F tulei AxiClamp Zewnętrzna Ø tulei zaciskowej Kolory* A B C mm² C AWG C MCM D mm E mm F mm C 2) -* 16BL-CP/AX/M40/ C AxiClamp / C 2) -* 16BL-CP/AX/M40/ C AxiClamp C 2) -* 16BL-CP/AX/M50/ C AxiClamp C 2) -* 16BL-CP/AX/M C AxiClamp C 2) -* 16BL-CP/M32/70-C Zaciskowe / C 2) -* 16BL-CP/M40/95-C Zaciskowe / C 2) -* 16BL-CP/M40/120-C Zaciskowe (w tym 262,6) C 2) -* 16BL-CP/M40/150-C Zaciskowe (w tym 313,2) C 2) -* 16BL-CP/M40/185-C Zaciskowe (w tym 373,2) C 2) -* 16BL-CP/M50/150-C Zaciskowe (w tym 313,2) C 2) -* 16BL-CP/M50/185-C Zaciskowe (w tym 373,2) C 2) -* 16BL-CP/M50/240-C Zaciskowe (w tym 535,2) Akcesoria (należy zamawiać osobno, więcej informacji na str ) BL-CP/PC Osłona ochronna, szczegóły przedstawiono na str BL-CP/FIX Opaska mocująca z osłoną ochronną, szczegóły przedstawiono na str * Dodaj żądany kod kolorystyczny 1) Zgodnie z IEC (DIN VDE 0295) 2) Dodaj numer kodowania mechanicznego (C1-C7), standardowe kodowanie C1 MA Instrukcja montażu MA408 Złącza przemysłowe 16BL, Ø 16 mm, izolowane 11

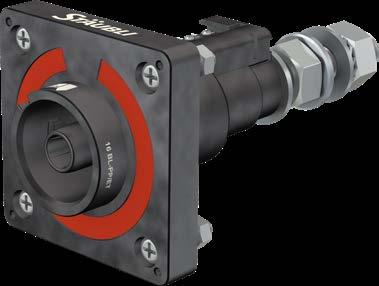

12 16BL-PP Ich bin eine Montageanleitung. Man sollte mich unbedingt lesen, bevor man das Produkt verwendet! Ich beinhalte wertvolle Hinweise zur korrekten Montage und zum richtigen Einsatz des Produktes. Im Moment ist die Schrift zwar ein bischen klein, aber später geht das dann ganz gut zu lesen, da die MA dann KOŃCÓWKI Wtyk 16BL-PP Końcówka panelowa, z gwintowanym trzpieniem M16 Nr zamówienia Typ Opis Kolory * C 1) 16BL-PP/ET-C Wtyk, z gwintowanym trzpieniem M16 Części pojedyncze (należy zamawiać osobno) * FR21 Kolorowy pierścień Akcesoria (należy zamawiać osobno, więcej informacji na str ) BL-CP/PC Osłona ochronna z linką * DE16N Osłona ochronna, czarna z kolorową tarczą WA-ID/S21 Adapter kątowy MSW-16BL-PP Mikroprzełącznik * Dodaj żądany kod kolorystyczny 1) Dodaj numer kodowania mechanicznego (C1-C7), standardowe kodowanie C1 MA Instrukcja montażu MA Złącza przemysłowe 16BL, Ø 16 mm, izolowane

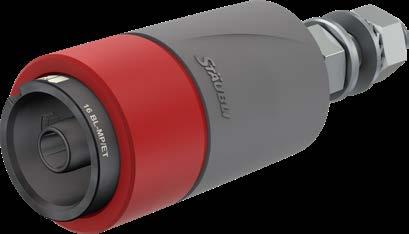

13 16BL-MP Ich bin eine Montageanleitung. Man sollte mich unbedingt lesen, bevor man das Produkt verwendet! Ich beinhalte wertvolle Hinweise zur korrekten Montage und zum richtigen Einsatz des Produktes. Im Moment ist die Schrift zwar ein bischen klein, aber später geht das dann ganz gut zu lesen, da die MA dann Wtyk 16BL-MP Końcówka do montażu na powierzchni, z gwintowanym trzpieniem M16 Nr zamówienia Typ Opis Kolory * C 1) -* 16BL-MP/ET-C Wtyk, z gwintowanym trzpieniem M Akcesoria (należy zamawiać osobno, więcej informacji na str ) BL-CP/PC Osłona ochronna * Dodaj żądany kod kolorystyczny 1) Dodaj numer kodowania mechanicznego (C1-C7), standardowe kodowanie C1 MA Instrukcja montażu MA410 Złącza przemysłowe 16BL, Ø 16 mm, izolowane 13

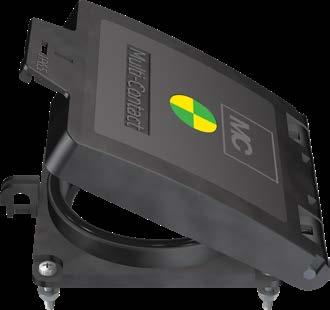

14 Protective covers CP Protective cover Ich bin eine Montageanleitung. Man sollte mich unbedingt lesen, bevor man das Produkt verwendet! Ich beinhalte wertvolle Hinweise zur korrekten Montage und zum richtigen Einsatz des Produktes. Im Moment ist die Schrift zwar ein bischen klein, aber später geht das dann ganz gut zu lesen, da die MA dann Ich bin eine Montageanleitung. Man sollte mich unbedingt lesen, bevor man das Produkt verwendet! Ich beinhalte wertvolle Hinweise zur korrekten Montage und zum richtigen Einsatz des Produktes. Im Moment ist die Schrift zwar ein bischen klein, aber später geht das dann ganz gut zu lesen, da die MA dann AKCESORIA Osłona ochronna Osłona z linką służy do zabezpieczenia złącza czone. Osłonę w prosty sposób nasuwa się przed pyłem i wodą, gdy jest ono rozłą- na złącze. Możliwe jest zastosowanie linki w celu przymocowania osłony do izolacji złącza 16BL-CP/PC 16BL-CS/PC Nr zamówienia Typ odpowiednie do stopień IP MA Instrukcja montażu BL-CP/PC 16BL-CP... (strona 11) IP65, IP68 MA BL-CS/PC 16BL-CS... (strona 10) IP65, IP68 MA408 Osłona ochronna Do końcówek panelowych. Osłony z zawiasami na sprężynach służą do przykrycia niepodłączonych końcówek panelowych w celu osłonięcia przed pyłem i rozbryzgami wody. Można zablokować je przy użyciu kłódki (niedostępna w ofercie ECS). Kodowanie kolorystyczne zapewnione poprzez kolorowe tarcze naklejane na osłonę. Nr zamówienia Typ odpowiedni do stopień IP MA Instrukcja montażu Kolory * * DE16N 16BL-PP/ET-C (strona 12) IP65 MA * Dodaj żądany kod kolorystyczny 14 Złącza przemysłowe 16BL, Ø 16 mm, izolowane

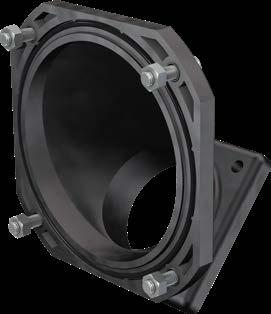

15 Angled adapter Fixing band Ich bin eine Montageanleitung. Man sollte mich unbedingt Ich bin eine Montageanleitung. Man sollte mich unbedingt lesen, bevor man das Produkt verwendet! Ich beinhalte wertvolle Hinweise zur korrekten Montage lesen, bevor man das Produkt verwendet! Ich beinhalte wertvolle Hinweise zur korrekten Montage und zum richtigen Einsatz des Produktes. und zum richtigen Einsatz des Produktes. Im Moment Im Moment ist die Schrift zwar ein bischen klein, aber später geht das dann ganz gut zu lesen, da die MA dann ist die Schrift zwar ein bischen klein, aber später geht das dann ganz gut zu lesen, da die MA dann Opaska mocująca z osłoną ochronną Zapewnia bezpieczne i łatwe unieruchomienie złączy 16BL-CP i 16BL-CS poprzez przypięcie ich do bębna kablowego lub innych punktów mocowania. 16BL-CP/FIX 16BL-CS/FIX Nr zamówienia Typ odpowiedni do stopień IP MA Instrukcja montażu BL-CP/FIX 16BL-CP... (strona 11) MA BL-CS/FIX 16BL-CS... (strona 10) MA408 Adapter kątowy Adapter kątowy to akcesorium umożliwiające instalację 16BL-PP/ET-C... z większą oszczędnością miejsca niż w przypadku wersji standardowej. Ponadto minimalizuje również siły poprzeczne, które mogą być wywierane na złącze przez ciążący przewód. Nr zamówienia Typ odpowiedni do stopień IP MA Instrukcja montażu WA-ID/S21 16BL-PP/ET-C... (strona 12) IP65 MA409 Złącza przemysłowe 16BL, Ø 16 mm, izolowane 15

16 Microswitch Ich bin eine Montageanleitung. Man sollte mich unbedingt lesen, bevor man das Produkt verwendet! Ich beinhalte wertvolle Hinweise zur korrekten Montage und zum richtigen Einsatz des Produktes. Im Moment ist die Schrift zwar ein bischen klein, aber später geht das dann ganz gut zu lesen, da die MA dann Mikroprzełącznik Zapewnia zgodność ze standardami i większe bezpieczeństwo Użycie urządzenia blokującego (np. mikroprzełącznika) zapobiega podłączeniu pod obciążeniem i gwarantuje zachowanie zgodności z wymaganiami normy IEC BL-PP/ET-C można wyposażyć w mikroprzełącznik, który będzie wskazywał stan połączenia. Mikroprzełącznik to przełącznik z 3 płaskimi zaczepami o wymiarach 2,8 mm x 0,5 mm. Mikroprzełącznik zostaje przełączony natychmiast przed podłączeniem urządzenia blokującego, wskazując, że dokonano podłączenia wtyki. Wartości znamionowe: Na potrzeby IEC: 6 A, 250 V AC Na potrzeby UL: 5 A, 125/250 V AC 1 A, 48 V DC Nr zamówienia Typ odpowiedni do MSW-16BL-PP 16BL-PP/ET-C... (patrz strona 12), do montażu przy użyciu 2 wkrętów (dołączone) MA Instrukcja montażu MA Złącza przemysłowe 16BL, Ø 16 mm, izolowane

17 Ich bin eine Montageanleitung. Ich bin eine Montageanleitung. Man sollte mich unbedingt Man sollte mich unbedingt lesen, bevor man das Produkt verwendet! Ich beinhalte wertvolle lesen, bevor man das Produkt verwendet! Ich beinhalte wertvolle Hinweise zur korrekten Montage Hinweise zur korrekten Montage und zum richtigen Einsatz des und zum richtigen Einsatz des Produktes. Produktes. Im Moment Im Moment ist die ist die Schrift zwar ein bischen klein, Schrift zwar ein bischen klein, aber später geht das dann ganz aber später geht das dann ganz gut zu lesen, da die MA dann gut zu lesen, da die MA dann ZACISKANIE/AXICLAMP Zaciskanie Stäubli zaleca stosowanie zaciskarek sześciokątnych ELPRESS. Tuleje zaciskowe Stäubli i narzędzia do zaciskania ELPRESS zostały zaprojektowane do zaciskania prze- wodów elastycznych klasy 5. i 6. 1). Narzędzia do zaciskania można uzyskać od dostawców firm trzecich. Elpress 1311-C lub V1311C-A Gniazdo/Wtyk Matryca zaciskowa do przewodów klasy (zgodnie z IEC 60228) Przekrój przewodu Wewnętrzna-Ø tulei zaciskowej mm 2 AWG/MCM E mm F mm S+P-16BL70 B17 (V1330) 5/6 70 AWG 2/ S+P-16BL95 B20 (V1330) 5/6 95 AWG 3/ S+P-16BL120 B22 (V1330) 5/ MCM (w tym 262,6 MCM) S+P-16BL150 B25 (V1330) 5/ MCM (w tym 313,3 MCM) S+P-16BL185 13CB27 5/ MCM (w tym 373,7 MCM) S+P-16BL240 13CB30 5/ MCM (w tym 535,3 MCM) Zewnętrzna-Ø tulei zaciskowej MA Instrukcja montażu MA408, MA ) Zgodnie z IEC 60228, DIN VDE 0295 Zalety systemu AxiClamp Montaż jest możliwy przy użyciu standardowych narzędzi Możliwość kilkukrotnego ponownego użycia Kompatybilność z różnymi przekrojami przewodów Oszczędność czasu i pieniędzy MA Instrukcja montażu MA408 Złącza przemysłowe 16BL, Ø 16 mm, izolowane 17

18 Adapter Adapter 16BV 16BL Adapter typu plug and play zapewniający kompatybilność z istniejącym systemem 16BV ADAP/16BV/16BL/SET4/EU zestaw do użytku w Europie, typ: wtyk 16BV / wtyk 16BL 18 Złącza przemysłowe 16BL, Ø 16 mm, izolowane

19 Istniejący system 16BV można szybko i łatwo podłączyć z nowymi złączami 16BL przy użyciu specjalnego adaptera plug and play. Należy dokonać odpowiedniego wyboru na potrzeby danego zastosowania, zgodnie z konfiguracją instalacji. Dostępnych jest kilka zestawów adapterów przystosowanych pod kątem najczęściej używanych kombinacji połączeń w różnych regionach. Każdy zestaw składa się z odpowiedniej liczby adapterów w zależności od liczby przewodów stosowanych w danym regionie. Specjalne wersje mogą być wyprodukowane na życzenie. Nr zamówienia Typ Region Po stronie 16BV ADAP/16BV/16BL/SET1/CN Chiny Po stronie 16BL ADAP/16BV/16BL/SET3/CN ADAP/16BV/16BL/SET1/EU ADAP/16BV/16BL/SET2/EU Europa ADAP/16BV/16BL/SET3/EU Przewody/kodowanie 1) L1 L2 L3 N PE Wtyczka Gniazdo Wtyczka Gniazdo C1 C2 C3 C4 C ADAP/16BV/16BL/SET4/EU ADAP/16BV/16BL/SET1/DE ADAP/16BV/16BL/SET2/DE Niemcy ADAP/16BV/16BL/SET3/DE ADAP/16BV/16BL/SET4/DE ADAP/16BV/16BL/SET1/CH ADAP/16BV/16BL/SET2/CH Szwajcaria ADAP/16BV/16BL/SET3/CH ADAP/16BV/16BL/SET4/CH Długość przewodu 2) Maks. temperatura robocza 1 m 80 C 1 m 80 C 1 m 80 C 1 m 80 C Uwaga: Przed zamówieniem należy upewnić się, że standardowy adapter plug and play jest dostosowany do danych warunków eksploatacji. Należy zwrócić szczególną uwagę na kryteria, takie jak temperatura, odporność na środki chemiczne, poziomy częstotliwości. w razie potrzeby należy skontaktować się z lokalnym partnerem Stäubli. 1) Kodowanie mechaniczne dotyczy tylko złącz 16BL 2) Wstępnie zmontowane, z zakończeniami zaciskowymi, typ przewodu PUR klasy 5., o przekroju 240 mm² Złącza przemysłowe 16BL, Ø 16 mm, izolowane 19

20 Technische Daten DANE TECHNICZNE Dane techniczne złączy 16BL Dane ogólne Strona Nr zamówienia Typ Zakończenie Przekrój przewodu Cu Zakres Ø dławika kablowego Maks. Ø żyły A/F tulei AxiClamp Zewnętrzna Ø tulei zaciskowej mm² AWG MCM D mm E mm F mm C -* 16BL-CS/AX/M40/ C AxiClamp / C...-* 16BL-CS/AX/M40/ C AxiClamp C...-* 16BL-CS/AX/M50/ C AxiClamp C...-* 16BL-CS/AX/M C AxiClamp C...-* 16BL-CS/M32/70-C Zaciskowe 70 2/ C...-* 16BL-CS/M40/95-C Zaciskowe 95 3/ C...-* 16BL-CS/M40/120-C Zaciskowe (w tym 262,6) C...-* 16BL-CS/M40/150-C Zaciskowe (w tym 313,3) C...-* 16BL-CS/M40/185-C Zaciskowe (w tym 373,3) C...-* 16BL-CS/M50/150-C Zaciskowe (w tym 313,3) C...-* 16BL-CS/M50/185-C Zaciskowe (w tym 373,3) C...-* 16BL-CS/M50/240-C Zaciskowe (w tym 535,3) C...-* 16BL-CP/AX/M40/ C AxiClamp / C...-* 16BL-CP/AX/M40/ C AxiClamp C...-* 16BL-CP/AX/M50/ C AxiClamp C...-* 16BL-CP/AX/M C AxiClamp C...-* 16BL-CP/M32/70-C Zaciskowe 70 2/ C...-* 16BL-CP/M40/95-C Zaciskowe 95 3/ C...-* 16BL-CP/M40/120-C Zaciskowe (w tym 262,6) C...-* 16BL-CP/M40/150-C Zaciskowe (w tym 313,3) C...-* 16BL-CP/M40/185-C Zaciskowe (w tym 373,3) C...-* 16BL-CP/M50/150-C Zaciskowe (w tym 313,3) C...-* 16BL-CP/M50/185-C Zaciskowe (w tym 373,3) C...-* 16BL-CP/M50/240-C Zaciskowe (w tym 535,3) C 16BL-PP/ET-C C -* 16BL-MP/ET-C 1) Wskazana wartość dotyczy tylko samego złącza. Należy określić maksymalny prąd znamionowy, uwzględniając również podłączony przewód. Zobacz diagramy obniżania parametrów znamionowych na stronie 22. 2) Wskazana wartość dotyczy tylko najwyższego przekroju złącza. w przypadku niższych przekrojów należy uwzględnić prąd znamionowy podany dla wersji zaciskanej, np. w przypadku złącza C -* używanego w zastosowaniach IEC: 500 A w przypadku przekroju przewodu 120 mm², 430 A w przypadku przekroju przewodu 95 mm². 20 Złącza przemysłowe 16BL, Ø 16 mm, izolowane

21 Technische Daten 2 Dane mechaniczne Dane elektryczne 1) Średnica znamionowa wtyk/gniazdo Siła wyciągania Siła wkładania Maks. moment dokręcania MULTILAM Prąd znamionowy Napięcie znamionowe Rezystancja zestyku Znamionowy prąd zwarciowy Znamionowy prąd szczytowy Napięcie probiercze 50 Hz przez 1 min Koordynacja izolacji mm N N Nm A V ka µω IEC 1) UL IEC (AC) IEC (DC) UL 1s 3s ka kv kv/n LAIA 500 2) 255 2) ,2 55 6,6 12/ LAIA 630 2) 310 2) ,6 12/ LAIA 630 2) 310 2) ,6 12/ LAIA ,6 12/ LAIA , ,6 12/ LAIA ,2 55 6,6 12/ LAIA ,6 12/ LAIA ,6 12/ LAIA ,6 12/ LAIA ,6 12/ LAIA ,6 12/ LAIA ,6 12/ LAIA 500 2) 255 2) ,2 55 6,6 12/ LAIA 630 2) 310 2) ,6 12/ LAIA 630 2) 310 2) ,6 12/ LAIA ,6 12/ LAIA , ,6 12/ LAIA ,2 55 6,6 12/ LAIA ,6 12/ LAIA ,6 12/ LAIA ,6 12/ LAIA ,6 12/ LAIA ,6 12/ LAIA ,6 12/ LAIA ,6 12/ LAIA ,6 12/3 Złącza przemysłowe 16BL, Ø 16 mm, izolowane 21

22 Deratings Diagramy obniżania wartości znamionowych Obniżanie wartości znamionowych złączy 16BL z przewodem 240 mm², maks. temperatura 90 C/120 C Prąd [A] Temperatura otoczenia [ C] 90 C Krzywa derated obniżania curve parametrów 120 C Krzywa derated obniżania curve parametrów znamionowych dla temperatury 90 C znamionowych dla temperatury 120 C Diagram obniżania wartości znamionowych przedstawiony powyżej został określony przez dział Electrical Connectors Stäubli AG zgodnie z normą IEC Diagram odnosi się do części metalowych we wnętrzu połączenia wtyczki/złącza. Diagramy przedstawiają wartości znamionowe prądu, które są stosowane w różnych temperaturach otoczenia. Uwaga: Aby obsługiwać złącze przy maksymalnej temperaturze (maks. 120 C w części metalowej), należy użyć odpowiedniego przewodu. Zastosowano współczynnik redukcji 0,9. Maks. prąd znamionowy złącza 16BL wg przekroju zastosowanego przewodu (przy 40 C, ze współczynnikiem redukcji 0,9) Wskazane wartości dotyczą złącza użytego w połączeniu z przewodem wytrzymującym temperaturę 120 C (np. Radox ). Przekrój przewodu mm² Maks. prąd znamionowy A Złącza przemysłowe 16BL, Ø 16 mm, izolowane

23 Obniżanie wartości znamionowych w przypadku izolowanych przewodników miedzianych, maks. 120 C Obniżanie wartości znamionowych w przypadku izolowanych przewodników miedzianych (IEC ) z temperaturą maksymalną 120 C, (np. RADOX ) Prąd [A] Uwaga Obciążalność prądowa złącza nie może być wyższa od obciążalności prądowej podłączonego przewodu Temperatury otoczenia Titel [ C] 70 mm² 95 mm² 120 mm² 150 mm² 185 mm² 240 mm² Obniżanie wartości znamionowych w przypadku izolowanych przewodników miedzianych, maks. 90 C Prąd Titel [A] Obniżanie wartości znamionowych w przypadku izolowanych przewodników miedzianych (IEC ) z temperaturą maksymalną 90 C, (np. PUR) Uwaga Obciążalność prądowa złącza nie może być wyższa od obciążalności prądowej podłączonego przewodu Temperatura otoczenia Titel [ C] 70 mm² 95 mm² 120 mm² 150 mm² 185 mm² 240 mm² 70 mm² 95 mm² 120 mm² 150 mm² 185 mm² 240 mm² Obniżanie wartości znamionowych w przypadku maszyn elektrycznych W przypadku użycia w osprzęcie elektrycznym maszyn zastosowanie ma norma IEC Bezpieczeństwo maszyn zamiast normy IEC Norma ta określa dopuszczalną obciążalność prądową przewodów Cu z izolacją z PVC w przypadku pracy ciągłej w połączeniu z maszynami i w oparciu o temperaturę otoczenia 40 C dla różnych metod instalacji. Ponadto podano współczynniki redukcji, które mają zastosowanie do wiązania przewodów i kabli w tych warunkach.
