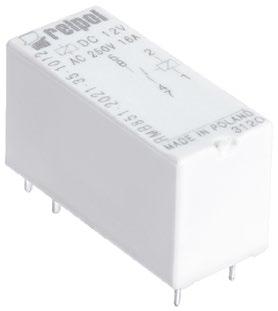

RMB851 przekaźniki miniaturowe, bistabilne z jedną cewką

Transkrypt

1 przekaźniki miniaturowe, bistabilne z jedną cewką Dane styków Ilość i rodzaj zestyków Materiał styków Znamionowe / maks. napięcie zestyków AC Maksymalne napięcie zestyków DC Minimalne napięcie zestyków Znamionowy prąd obciążenia AC1 w kategorii DC1 Minimalny prąd zestyków Maksymalny prąd załączania Obciążalność prądowa trwała zestyku Maksymalna moc łączeniowa w kategorii AC1 Minimalna moc łączeniowa Rezystancja zestyków Maksymalna częstość łączeń przy obciążeniu znamionowym w kategorii AC1 bez obciążenia Dane cewki Napięcie znamionowe DC Minimalne napięcia zadziałania / resetu Czas trwania impulsu napięcia zasilania Znamionowy pobór mocy DC Dane izolacji wg PN-EN Znamionowe napięcie izolacji Znamionowe napięcie udarowe Kategoria przepięciowa Stopień zanieczyszczenia izolacji Napięcie probiercze pomiędzy cewką a stykami przerwy zestykowej Odległość pomiędzy cewką a stykami w powietrzu po izolacji Pozostałe dane Czas zadziałania / powrotu (wartości typowe) Trwałość łączeniowa (liczba łączeń) w kategorii AC1 w kategorii DC L/R=40 ms Trwałość mechaniczna (cykle) (a x b x h) Masa Temperatura otoczenia ❷ składowania pracy Stopień ochrony obudowy Ochrona przed oddziaływaniem środowiska Odporność na udary dla stanu zestyku Odporność na wibracje dla stanu zestyku Temperatura kąpieli lutowniczej Czas lutowania Bistabilne z jedną cewką ❶ Styki bez kadmu Wysokość 15,7 mm Napięcie probiercze 5000 V / odległość izolacyjna 10 mm Do obwodów drukowanych i gniazd wtykowych Akcesoria: gniazda Cewki DC Dostępna wersja specjalna: z przeźroczystą obudową ❷ Aplikacje: urządzenia zasilane bateryjnie; inne urządzenia, gdzie minimalny pobór mocy jest krytyczny Zgodne z normami: PN-EN , PN-EN , UL508 Uznania, certyfikaty, dyrektywy: RoHS, 1Z AgNi 250 V / 400 V 250 V 5 V 16 A / 250 V AC 16 A / 24 V DC 5 ma 30 A 16 A VA 0,3 W 100 m 600 cykli/h cykli/h V 0,7 Un / 0,55 Un min. 15 ms / maks. 1 min. 0,9 W 400 V AC V 1,2 / 50 µs III V AC typ izolacji: wzmocniona V AC rodzaj przerwy: oddzielenie niepełne 10 mm 10 mm 3 ms / 2 ms 3 x A, 250 V AC ,15 A, 220 V DC 5 x x 12,7 x 15,7 mm 14 g o C o C o C ❷ IP 40 ❷ lub IP 67 wg PN-EN RTII ❷ lub RTIII wg PN-EN g / 18 g zestyk zamknięty / otwarty 10 g / 5 g zestyk zamknięty / otwarty Hz maks. 270 o C maks. 5 s Dane zaznaczone pogrubionym drukiem dotyczą standardowych wykonań przekaźników. ❶ Przekaźniki należy zasilać tylko impulsowo. Minimalny czas trwania impulsu 15 ms. ❷ Dla wersji specjalnej - przekaźniki w przeźroczystej obudowie: dostępne tylko z IP 40 oraz RTII, temperatura pracy C - patrz Oznaczenia kodowe do zamówień 1

2 przekaźniki miniaturowe, bistabilne z jedną cewką Dane cewki - wykonanie napięciowe, zasilanie prądem stałym Tabela 1 Kod cewki Napięcie znamionowe V DC Rezystancja cewki przy 20 C Tolerancja rezystancji Minimalne napięcie zadziałania V DC (przy 20 C) Reset ❸ - minimalne napięcie V DC (przy 20 C) ,1 3,5 4,2 8,4 16,8 1,7 2,8 3,3 6,6 13,2 Dane zaznaczone pogrubionym drukiem dotyczą standardowych wykonań przekaźników. ❸ Minimalna wartość napięcia wymagana do resetu przekaźnika - otwarcia zestyku. Rozstaw otworów montażowych (widok od strony lutowania) 1Z - zwierny 12,7 7,5 12, ,5 15,7 3,9 29 3,9 15,7 Schemat połączeń (widok od strony wyprowadzeń) Sposób podłączenia obciążenia - gniazda GZ... Zmostkować zaciski: drut Cu min. 1,5 mm 2 1Z - zwierny Wyprowadzenie A1(1); A2(2) 21(4); 24(5); 11(7); 14(8) [mm] Ø 0,6 0,5 x 0,9 Otwory w płytce drukowanej: dla przekaźników Ø 1,3 + 0,1 mm dla gniazd wtykowych Ø 1,5 + 0,1 mm Pozycja zestyków nie jest zdefiniowana przy dostawie. Polaryzacja wskazana na rysunkach wymagana jest dla uzyskania stanu zamknięcia zestyków. mają podwójne (zdublowane) wyprowadzenie dla każdego styku. Przy podłączaniu obciążenia zewnętrznego należy wykorzystać obydwa wyprowadzenia tego samego styku. Uwaga: Obciążenia powyżej 12 A (GZT80, GZM80) lub 10 A (GZS80, GZMB80) wymagają zmostkowania zacisków: 11 z 21, 14 z 24. Obciążenia do 12 A lub 10 A nie wymagają mostkowania wspólnych zacisków (można jednak takie mostki zakładać). 2

3 przekaźniki miniaturowe, bistabilne z jedną cewką Montaż Przekaźniki ❹ przeznaczone są do: bezpo średniego lutowania w obwodach drukowanych gniazd wtykowych z zaciskami śrubowymi GZT80 ❺ ❻ oraz GZM80 ❺ ❻ z obejmą GZT lub ; gniazd wty kowych GZS80 ❺ ❻ z obejmą GZS-0040 lub, montaż na szynie 35 mm lub na płycie (przy pomocy 1 wkręta M3) gniazd wtykowych z zaciskami sprężynowymi GZMB80 ❺ ❼ z obejmą GZMB lub, montaż na szynie 35 mm gniazd wtykowych do obwodów drukowanych EC 50 z obejmą MP16-2, MH16-2; gniazd PW80 z obejmą MH16-2; gniazd GD50 z obejmą MP16-2, GD-0016, MH16-2. ❹ Dla wersji specjalnej - przekaźniki w przeźroczystej obudowie: odstęp montażowy pomiędzy przekaźnikami min. 5 mm. ❺ Obciążenia powyżej 12 A (GZT80, GZM80) lub 10 A (GZS80, GZMB80) wymagają zmostko wania zacisków: 11 z 21, 14 z 24 - patrz str. 2. ❻ Gniazda wtykowe GZT80, GZM80, GZS80 przysto so wane są do współ pracy ze złączem grzebieniowym typu (patrz str. 7). ❼ Dla gniazd GZMB80 - patrz str. 5 (sposób podłączenia przewodów). Oznaczenia kodowe do zamówień Stopień ochrony obudowy Typ Materiał styków Ilość i rodzaj zestyków Sposób podłączenia Kod cewki Obudowa R M B Materiał styków 20 - AgNi Ilość i rodzaj zestyków 21-1Z (zwierny) patrz Tabela 1 str. 2 Stopień ochrony obudowy 2 - w obudowie, wykonanie IP w obudowie, wykonanie wodoszczelne IP 67 Sposób podłączenia 5 - do obwodów drukowanych i gniazd Obudowa bez oznaczenia - standardowa obudowa (nieprzeźroczysta, kolor biały) 01 - przeźroczysta obudowa (wersja specjalna, bez znaków uznań) ❷ ❷ Dla wersji specjalnej - przekaźniki w przeźroczystej obudowie: dostępne tylko z IP 40 oraz RTII, temperatura pracy C Przykłady kodowania: przekaźnik, do obwodów drukowanych i gniazd, jeden zestyk zwierny, materiał styków AgNi, napięcie cewki 12 V DC, w standardowej obudowie (nieprzeźroczysta, kolor biały) IP 67 przekaźnik, do obwodów drukowanych i gniazd, jeden zestyk zwierny, materiał styków AgNi, napięcie cewki 24 V DC, w przeźroczystej obudowie (wersja specjalna, bez znaków uznań) IP 40 3

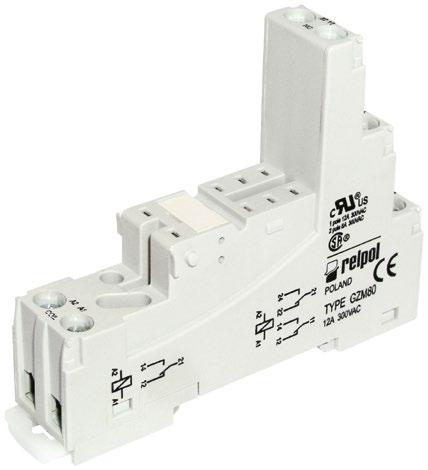

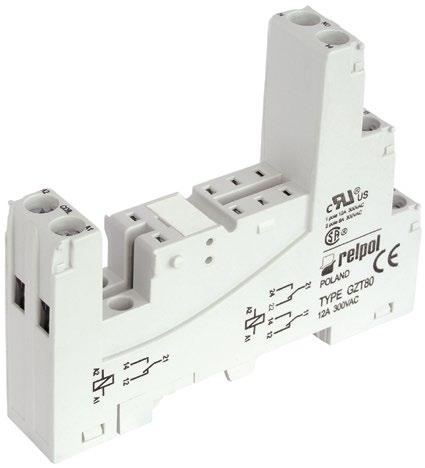

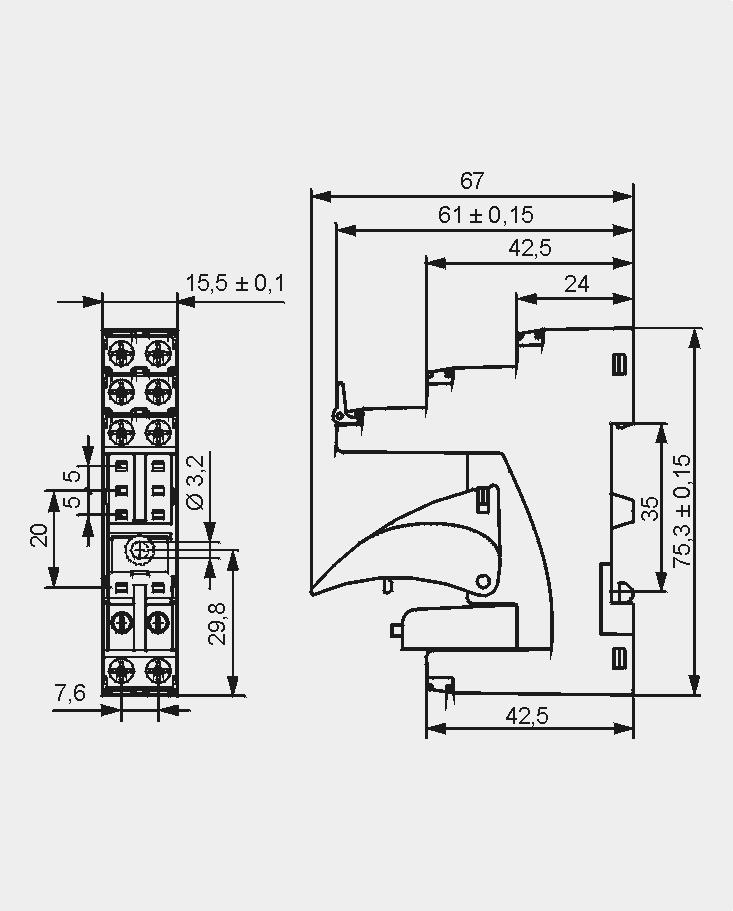

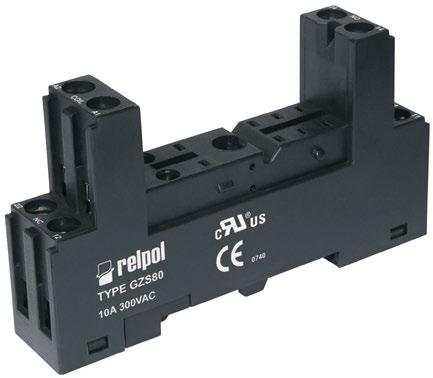

4 Gniazda i akcesoria GZT80 RMB841,, Z zaciskami śrubowymi Maksymalny moment dokręcenia zacisku: 0,7 Nm lub na płycie 75,3 x 15,5 x 61(67) mm ❷ 12 A, 300 V AC GZT GZT Moduł typu M... GZM80 RMB841,, Z zaciskami śrubowymi Maksymalny moment dokręcenia zacisku: 0,7 Nm lub na płycie 78,1 x 15,9 x 61(66,5) mm ❷ 12 A, 300 V AC GZT GZT Moduł typu M... GZS80 RMB841,, Z zaciskami śrubowymi Maksymalny moment dokręcenia zacisku: 0,5 Nm lub na płycie 76,8 x 15,8 x 42,5(57,1) mm ❷ 10 A, 300 V AC GZS-0040 TR Moduł typu M... ❶ Montaż oraz demontaż akcesoriów w gnieździe - patrz str. 6. Moduły sygnalizacyjne / przeciwprzepięciowe typu M... - patrz ❷ W nawiasie podano wysokość gniazda z obejmą wyrzutnikową. ❸ Dla RM85, : obciążenia powyżej 12 A (GZT80, GZM80) lub 10 A (GZS80, GZMB80) wymagają zmostkowania zacisków: 11 z 21, 12 z 22, 14 z 24 - patrz str. 2; Dla RMB841, - patrz str. 2 (zasilanie przekaźników bistabilnych) 4

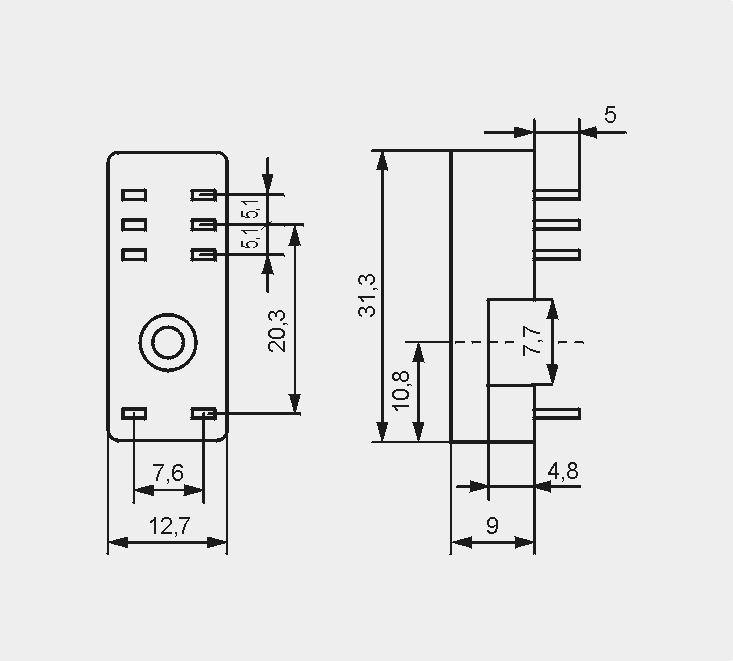

5 Gniazda i akcesoria GZMB80 RMB841,, ,2 36 Z zaciskami sprężynowymi Maks. przekrój przewodów: 1 x 0,2...1,5 mm 2 (1 x AWG) Długość odizolowania przewodów: mm 97 x 16 x 45,2(69) mm ❷ 10 A, 300 V AC 20,3 5,1 5,1 30,2 25,9 97 7, Rysunki przedstawiają kolejność operacji przy wkładaniu przewodów do zacisku sprężynowego oraz zalecany śrubokręt do otwierania sprężyn klatkowych, zgodny z normą DIN 5264 FORM A. GZMB TR Moduł typu M... Sposób podłączenia przewodów EC 50 RMB841,,, RM83, RM94 Do obwodów drukowanych 31,3 x 12,7 x 9 mm 8 A, 300 V AC Rozstaw otworów w obwodzie drukowanym MP25-2 MH25-2 RM Akcesoria MP16-2 MH16-2 GD-0025 PW80 RMB841,,, RM83, RM94 Do obwodów drukowanych 34,6 x 12,9 x 6,6 mm 8 A, 250 V AC Rozstaw otworów w obwodzie drukowanym MH25-2 RM Akcesoria MH16-2 GD-0025 ❶ Montaż oraz demontaż akcesoriów w gnieździe - patrz str. 6. Moduły sygnalizacyjne / przeciwprzepięciowe typu M... - patrz ❷ W nawiasie podano wysokość gniazda z obejmą wyrzutnikową. ❸ Dla RM85, : obciążenia powyżej 12 A (GZT80, GZM80) lub 10 A (GZS80, GZMB80) wymagają zmostkowania zacisków: 11 z 21, 12 z 22, 14 z 24 - patrz str. 2; Dla RMB841, - patrz str. 2 (zasilanie przekaźników bistabilnych) 5

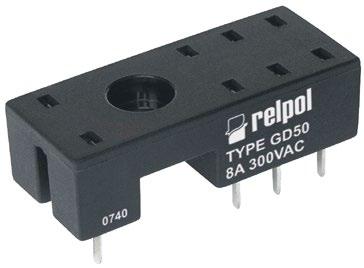

6 Gniazda i akcesoria GD50 RMB841,,, RM83, RM94 Do obwodów drukowanych 31,5 x 13 x 9 mm 8 A, 300 V AC Rozstaw otworów w obwodzie drukowanym RM MP25-2 GD-0025 MH25-2 Akcesoria MP16-2 GD-0016 MH16-2 Montaż oraz demontaż przekaźnika i akcesoriów w gnieździe Moduł sygnalizacyjny / przeciwprzepięciowy typu M... Przekaźnik elektro magnetyczny Obejma wyrzutnikowa Sposób wyjmowania przekaźnika z gniazda przy pomocy obejmy wyrzutnikowej Płytka do opisu Gniazdo wtykowe z zaciskami śrubowymi ŚRODKI OSTROŻŚCI: 1. Należy upewnić się, że parametry produktu opisane w jego specyfikacji zapewniają margines bezpieczeństwa dla prawidłowej pracy urządzenia lub systemu oraz bezwzględnie unikać użytko wania, które przekracza parametry produktu. 2. Nigdy nie dotykać części urządzenia produktu znajdującego się pod na pięciem. 3. Należy upewnić się, że produkt podłączony jest prawidłowo. Nieprawidłowe podłączenie może spo wodować złe działanie, nadmierne przegrzewa nie oraz ryzyko powstania ognia. 4. Jeśli istnieje ryzyko, że wadliwa praca produktu mogłaby spowodować dotkliwe straty materialne lub zagrażać zdrowiu i życiu ludzi lub zwierząt, należy konstruować urządzenia lub systemy tak, aby wyposażone były w podwójny system bezpieczeństwa, gwarantujący niezawodną pracę. 6

7 Złącza grzebieniowe PI L. (RM85 + GZM80) do: Gniazda wtykowe Przekaźniki do gniazd wtykowych Przekaźniki interfejsowe ❶ GZT80 GZM80 GZS80 GZT92 GZM92 RM84, RM85, RMB841,, RM87L ❷, RM87P ❷, RM87N ❷ PI M..G (RM84 + GZT80) PI L. (RM84 + GZM80) PI M..G (RM85 + GZT80) PI L. (RM85 + GZM80) GZS92 ES 32 RM96 1P ❶ Przekaźnik interfejsowy PI84 (PI85) oferowany jest jako zestaw: przekaźnik elektromagnetyczny RM84 (RM85) + gniazdo wtykowe GZT80 lub GZM80 + moduł sygna lizacyjny / przeciwprzepięciowy typu M.. + obejma wyrzutnikowa GZT płytka do opisów GZT ❷ Również wykonania RM87. sensitive Złącze grzebieniowe - przeznaczone do współpracy z gniazdami wtykowymi przekaźników miniaturowych oraz z przekaźnikami interfejsowymi PI84 i PI85, które wyposażone są w zaciski śrubowe; gniazda i przekaźniki montowane są na szynie 35 mm, zgodnej z normą PN-EN 60715, - mostkuje wspólne sygnały wejść (zaciski cewki A1 lub A2) albo wyjść - patrz foto u góry, - maksymalny dopuszczalny prąd wynosi 10 A / 250 V AC, - możliwość połączenia 8 gniazd lub przekaźników, - kolory złącz: -1 szary, -2 czarny. 7
