1 SЕRI Przekaźnik przemysłowy 6-10 Stocznie Podnośniki i dźwigi Oświetlenie dróg i tuneli Palniki, kotły i piece Maszyny stolarskie Rozdzielnice Panele kontrolne Systemy kontroli

2 FINDER zastrzega sobie prawo do zmiany danych zawartych w katalogu w dowolnym terminie bez podania przyczyny. FINDER nie ponosi odpowiedzialności za szkody osób i rzeczy wynikające z nieprawidłowego użytkowania lub montażu produktów.

3 Przekaźnik przemysłowy 6-10 Przekaźnik przemysłowy 10 do gniazd Typ.12-2 zestyki przełączne, 10 Typ.13-3 zestyki przełączne, i 3 zestyki przełączne Zestyki bez kadmu (wersja standardowa) Cewka C i DC Dopuszczenie UL (dla określonych zestawów przekaźnik/gniazdo) Wybór materiału zestyków Przycisk testujący z funkcją blokowania i mechaniczny wskaźnik zadziałania (wersja standardowa) Gniazda Serii 90 Moduły przeciwzakłóceniowe EMC Moduły czasowe serii 86 Europejski patent 2 zestyki przełączne 10 Gniazdo 8-pinowe 3 zestyki przełączne 10 Gniazdo 11-pinowe Ocena dla UL patrz: Informacje techniczne strona V Wymiary patrz str. 8 Dane zestyków Ilość zestyków 2 P 3 P Prąd znamionowy/maks. prąd załączenia 10/20 10/20 Napięcie znamionowe/ maks.nap.łączeniowe V C 250/ /400 Maks. moc łączeniowa dla C1 V Maks. moc łączeniowa dla C15 (230 V C) V Obciążenie silnikiem 1-faz. (230 V C) kw Maks. prąd łączeniowy, praca DC1: 30/110/220 V 10/0.4/ /0.4/0.15 Min. moc łączeniowa mw (V/m) 500 (10/5) 500 (10/5) Standardowy materiał zestyków gni gni Dane cewki Napięcie znamionowe (U N ) V C (50/ Hz) V DC Pobór mocy C/DC V (50 Hz)/W 2.2/ /1.3 Zakres napięcia zasilania C ( )U N ( )U N DC ( )U N ( )U N Napięcie podtrzymania C/DC 0.8 U N / 0.5 U N 0.8 U N / 0.5 U N Napięcie odpadania C/DC 0.2 U N / 0.1 U N 0.2 U N / 0.1 U N Trwałość mechaniczna C/DC cykle / / Trwałość mechaniczna C1 cykle Czas zadziałania/ czas powrotu ms 11/4 11/4 Wytrzymałość izolacji cewka-zestyki (1.2/50 µs) kv Wytrzymałość przerwy zestykowej V C Temperatura pracy C Stopień ochrony RT I RT I (wg typu) 3

4 Przekaźnik przemysłowy 6-10 Przekaźnik przemysłowy 6 do gniazd Podwójne zestyki dla niskiej wartości sygnału sterującego Typ.12-52xx - 2 zestyki przełączne, 6 Typ.13-52xx - 3 zestyki przełączne, xx.13-52xx 2 i 3 zestyki przełączne Zestyki bez kadmu (Pozłacane srebrno-niklowe) Cewka C i DC Przycisk testujący z funkcją blokowania i mechaniczny wskaźnik zadziałania (wersja standardowa) Gniazda Serii 90 Moduły przeciwzakłóceniowe EMC Moduły czasowe serii 86 Europejski patent 2 zestyki przełączne 6 Podwójne styki z gni + u Gniazdo 8-pinowe 3 zestyki przełączne 6 Podwójne styki z gni + u Gniazdo 11-pinowe Ocena dla UL patrz: Informacje techniczne strona V Wymiary patrz str. 8 Dane zestyków Ilość zestyków 2 P 3 P Prąd znamionowy/maks. prąd załączenia 6/10 6/10 Napięcie znamionowe/maks.nap.łączeniowe V C 250/ /400 Maks. moc łączeniowa dla C1 V Maks. moc łączeniowa dla C15 (230 V C) V Obciążenie silnikiem 1-faz. (230 V C) kw Maks. prąd łączeniowy, praca DC1: 30/110/220 V 6/0.3/0.12 6/0.3/0.12 Min. moc łączeniowa mw (V/m) 50 (5/5) 50 (5/5) Standardowy materiał zestyków gni + u gni + u Dane cewki Napięcie znamionowe (U N ) V C (50/ Hz) V DC Pobór mocy C/DC V (50 Hz)/W 2.2/ /1.3 Zakres napięcia zasilania C ( )U N ( )U N DC ( )U N ( )U N Napięcie podtrzymania C/DC 0.8 U N / 0.5 U N 0.8 U N / 0.5 U N Napięcie odpadania C/DC 0.2 U N / 0.1 U N 0.2 U N / 0.1 U N Trwałość mechaniczna C/DC cykle / / Trwałość mechaniczna C1 cykle Czas zadziałania/ czas powrotu ms 11/4 11/4 Wytrzymałość izolacji cewka-zestyki (1.2/50 µs) kv Wytrzymałość przerwy zestykowej V C Temperatura pracy C Stopień ochrony RT I RT I (wg typu) 4

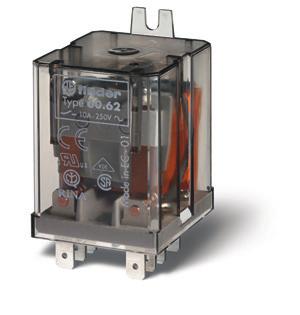

5 Przekaźnik przemysłowy 6-10 Przekaźnik przemysłowy 10 do montażu panelowego Typ.62-2 zestyki przełączne, 10 Typ.63-3 zestyki przełączne, 10 Faston 187, (4.8 x 0.8 mm) 2 i 3 zestyki przełączne Cewka C i DC Zestyki bez kadmu Wybór materiału zestyków 2 zestyki przełączne 10 Montaż panelowy Faston zestyki przełączne 10 Montaż panelowy Faston 187 Ocena dla UL patrz: Informacje techniczne strona V Wymiary patrz str. 8 Dane zestyków Ilość zestyków 2 P 3 P Prąd znamionowy/maks. prąd załączenia 10/20 10/20 Napięcie znamionowe/maks.nap.łączeniowe V C 250/ /400 Maks. moc łączeniowa dla C1 V Maks. moc łączeniowa dla C15 (230 V C) V Obciążenie silnikiem 1-faz. (230 V C) kw Maks. prąd łączeniowy, praca DC1: 30/110/220 V 10/0.4/ /0.4/0.15 Min. moc łączeniowa mw (V/m) 500 (10/5) 500 (10/5) Standardowy materiał zestyków gni gni Dane cewki Napięcie znamionowe (U N ) V C (50/ Hz) V DC Pobór mocy C/DC V (50 Hz)/W 2.2/ /1.3 Zakres napięcia zasilania C ( )U N ( )U N DC ( )U N ( )U N Napięcie podtrzymania C/DC 0.8 U N / 0.5 U N 0.8 U N / 0.5 U N Napięcie odpadania C/DC 0.2 U N / 0.1 U N 0.2 U N / 0.1 U N Trwałość mechaniczna C/DC cykle / / Trwałość mechaniczna C1 cykle Czas zadziałania/ czas powrotu ms 11/4 11/4 Wytrzymałość izolacji cewka-zestyki (1.2/50 µs) kv Wytrzymałość przerwy zestykowej V C Temperatura pracy C Stopień ochrony RT I RT I (wg typu) 5

6 Przekaźnik przemysłowy 6-10 Kod zamówienia Przykład: Seria, przekaźnik przemysłowy do gniazd, z 3 zestykami przełącznymi, napięcie cewki 12 V DC, przycisk testujący z funkcją blokowania, mechaniczny wskaźnik zadziałania. B C D Seria Typ 1 = Do gniazd 8/11-pinowych 6 = Faston 187 (4.8 x 0.8 mm) adapter z mocowaniem tylnym Ilość zestyków 2 = 2 zestyki 3 = 3 zestyki Rodzaj napięcia cewki 4 = Wykonanie prądowe (tylko dla.12/13) 8 = C (50/ Hz) 9 = DC Napięcie znamionowe cewki Patrz tabela z wartościami napięć : Materiał zestyków 0 = Standard 5 = gni + u B: Rodzaj zestyku 0 = Przełączny 2 = Podwójne zestyki tylko dla.12/13-6 Wybór właściwości i opcji: Wykonanie może zostać wybrane z jednego wiersza. Standardy są wyróżnione tłustą czcionką. D: Wykonanie 0 = Standard C: Opcje 0 = Brak 2 = Mech. wskaźnik zadziałania 3 = LED wskaźnik zadziałania dla C 4 = Przycisk testujący z funkcją blokowania + mech. wskaźnik zadziałania 5* = Przycisk testujący z funkcją blokowania + LED (C) 54* = Przycisk testujący z funkcją blokowania + LED (C) + mech. wskaźnik zadziałania 6* = LED, dioda gaszeniowa dla DC ( + na 1/2) 7* = Przycisk testujący z funkcją blokowania LED, dioda gaszeniowa dla DC ( + na 1/2) 74* = Przycisk testujący z funkcją blokowania LED, dioda gaszeniowa dla DC ( + na 1/2) mech. wskaźnik zadziałania * Opcje niedostępne dla przekaźników z cewką 220 V DC oraz 400 V C. Typ Cewka B C D.12/13 C C / C C / DC DC / DC DC / przekaźnik prąd /63 C - DC Opisy: Wykonanie i wersje specjalne C: Opcja 3, 5, 54 LED (C) 1 C: Opcja 6, 7, 74 LED + dioda gaszeniowa (DC, + na 1/2, standardowa biegunowość) 2 3 Przycisk testujący z funkcją blokowania + mechaniczny wskaźnik zadziałania (0040, 0050, 0054, 0070, 0074) E U R O P E N P T E N T E U R O P E N Specjalny przycisk testujący z funkcją blokowania firmy Finder może być używany na dwa sposoby: Przypadek 1) Kołek zabezpieczający (znajdujący się bezpośrednio pod przyciskiem testującym) pozostaje nienaruszony. W tym przypadku, zestyk jest tak długo zwarty jak długo przycisk jest przyciśnięty. Puszczamy przycisk, zestyk się rozwiera. Przypadek 2) Kołek zabezpieczający zostaje odcięty (za pomocą odpowiedniego narzędzia). W tym przypadku, (oprócz funkcji opisanej powyżej), gdy przycisk testujący zostaje wciśnięty i przekręcony, zestyki są zwarte i pozostają w takim stanie aż do przekręcenia przycisku z powrotem. W obu przypadkach należy przycisk bezpośrednio i szybko nacisnąć lub przekręcić. 6

7 Przekaźnik przemysłowy 6-10 Właściwości izolacji wg. normy EN P 3 P Napięcie nominalne w torach zasilania V C 230/ /400 Napięcie znamionowe izolacji V C Stopień zanieczyszczenia Właściwości izolacji pomiędzy cewką a zestykami Typ izolacji Podstawowy Podstawowy Stopień ochrony przepięciowej III III Napięcie probiercze kv (1.2/50 µs) Wytrzymałość izolacji V C Właściwości izolacji pomiędzy zestykami sąsiadującymi Typ izolacji Podstawowy Podstawowy Stopień ochrony przepięciowej III III Napięcie probiercze kv (1.2/50 µs) Wytrzymałość izolacji V C Właściwości izolacji pomiędzy zestykami otwartymi Rodzaj przerwy Mikroprzerwa Mikroprzerwa Wytrzymałość izolacji V C/kV (1.2/50 µs) 1000/ /1.5 Izolacja pomiędy zaciskami cewki Znamionowe napięcie impulsu (przepięcia) metoda różnic potencjału (zgodnie z EN ) kv(1.2/50 µs) 4 Pozostałe dane Czas drgania styków: Z/R ms 1/4 Odporność na wibracje (5 55)Hz: Z/R g 22/22 Wytrzymałość na uderzenie g 20 Straty mocy bez obciążonych zestyków W przy prądzie znamionowym W 2.7 (.12,.62) 3.4 (.13,.63) Dane zestyków F - Trwałość łączeniowa (dla C) w funkcji prądu na zestykach H - Obciążenie graniczne dla prądu stałego (dla DC1) Cykle Obciążenie rezystancyjne - cosφ = 1 Obciążenie indukcyjne - cosφ = 0.4 DC - prąd łączeniowy () zestyki zmostkowane Napięcie DC (V) Dane cewki Wykonanie DC Napięcie znamionowe Kod cewki Zakres napięcia zasilania Rezystancja Pobór prądu U N U min U max R I przy U N V V V Ω m Kiedy przełączamy obciążenie rezystancyjne (DC1) i mamy wartości napięcia i prądu poniżej krzywej, spodziewana wartość trwałości łączeniowej cykli. W przypadku obciążenia indukcyjnego DC13 połączenie równolegle diody z obciążeniem pozwoli na uzyskanie podobnej trwałości elektrycznej jak w przypadku obciążenia DC1. Należy zwrócić uwagę, że w tym przypadku czas powrotu się zwiększy. Wykonanie C Napięcie znamionowe Kod cewki Zakres napięcia zasilania Rezystancja Pobór prądu U N U min U max R I przy U N (50 Hz) V V V Ω m

8 Przekaźnik przemysłowy 6-10 Dane cewki R - DC Dopuszczalny zakres napięcia pracy cewki w zależności od temperatury otoczenia R - C Dopuszczalny zakres napięcia pracy cewki w zależności od temperatury otoczenia 1 - Maks. dopuszczalne napięcie cewki przy obciążeniu znamionowym 2 - Minimalne napięcie sterujące, przy temperaturze cewki równej temperaturze otoczenia 1 - Maks. dopuszczalne napięcie cewki przy obciążeniu znamionowym 2 - Minimalne napięcie sterujące, przy temperaturze cewki równej temperaturze otoczenia Przekaźnik prądowy Typowe zastosowanie przekaźników prądowych. W tym przypadku kontrolujemy działanie lampy L 1. Po załączeniu C, przez lampę i cewkę (K 1 ) płynie prąd. Zostaje załączona lampa zastępcza L 2 i lampka kontrolna S 1. Przykład: oświetlenie sygnalizacyjne L 1 = lampa kontrolowana L 2 = lampa zastępcza S 1 = lampka sygnalizacyjna K 1 = przekaźnik prądowy Wymiary Dane cewki przekaźników prądowych DC Kod cewki I min () I N () I max () R (Ω) Dane cewki przekaźników prądowych C Kod cewki I min () I N () I max () R (Ω) Inne wykonania i dane cewki na żądanie. Typ.12/.12-52xx Typ.13/.13-52xx Typ.62 Typ.63 8

9 90 Gniazda i akcesoria dla przekaźników Serii kcesoria Patrz strona 10 Moduł Gniazdo Przekaźnik Opis Mocowanie kcesoria Gniazdo z zaciskami śrubowymi (zacisk koszyczkowy) Podwójny zacisk 1 Montaż na panel lub szynę DIN 35 mm (EN 715) - Moduły sygnalizacyjne i EMCprzeciwprzepięciowe - Mostki grzebieniowe - Moduły czasowe - Obejma metalowa Moduł Gniazdo Przekaźnik Opis Mocowanie kcesoria Gniazdo z zaciskami śrubowymi (zacisk koszyczkowy) Montaż na panel lub szynę DIN 35 mm (EN 715) - Moduły sygnalizacyjne i EMCprzeciwprzepięciowe - Obejma metalowa Patrz strona Moduł Gniazdo Przekaźnik Opis Mocowanie kcesoria Gniazdo z zaciskami śrubowymi (zacisk koszyczkowy) Montaż na panel lub szynę DIN 35 mm (EN 715) - Obejma metalowa Patrz strona 12 Moduł Gniazdo Przekaźnik Opis Mocowanie kcesoria Gniazdo z zaciskami śrubowymi (zacisk koszyczkowy) Montaż na panel lub szynę DIN 35 mm (EN 715) - Obejma metalowa Patrz strona Moduł Gniazdo Przekaźnik Opis Montaż kcesoria Gniazdo z zaciskami śrubowymi (zacisk płytkowy) Montaż na panel lub szynę DIN 35 mm (EN 715) - Obejma metalowa Patrz strona Patrz strona 13 Moduł Gniazdo Przekaźnik Opis Mocowanie kcesoria Gniazdo z pinami do lutowania, Śruby M mocowanie na kołnierzu Patrz strona 14 Moduł Gniazdo Przekaźnik Opis Mocowanie kcesoria Gniazdo do obwodów drukowanych PCB 0.48 Płytki do opisu (druk termotransferowy CEMBRE), dla typów.12 i.13, plastikowe, 48 szt., 6 x 12 mm

10 90 Gniazda i akcesoria dla przekaźników Serii Konfiguracje przekaźnik/gniazdo Gniazdo z zaciskami śrubowymi (zacisk koszyczkowy) montaż na panel lub szynę DIN 35 mm (EN 715) Typ przekaźnika kcesoria Obejma (metalowa) Mostek grzebieniowy 6-zaciskowy Tabliczka opisowa Moduły (patrz tabela poniżej) Moduły czasowe (patrz tabela poniżej) 86.00, Wytrzymałość dielektryczna V 2 kv C Stopień ochrony IP 20 Temperatura otoczenia C Moment obrotowy dokręcania śrub zacisków Nm 0.6 Długość odizolowanej końcówki przewodu mm 10 Maks. przekrój przewodu dla gniazd i drut linka mm 2 1 x 6 / 2 x x 4 / 2 x 2.5 WG 1 x 10 / 2 x 14 1 x 12 / 2 x E U R O P E N P T E N T E U R O P E N Mostek grzebieniowy 6-zaciskowy do gniazd i (niebieski) (czarny) V Moduły czasowe serii 86 Uniwersalne napięcie zasilania: (12 240)V C/DC; Wielofunkcyjne: I, DI, SW, BE, CE, DE, EE, FE; (0.05 s 100 h) (12 24)V C/DC; Dwufunkcyjne: I, DI; (0.05 s 100 h) ( )V C; Dwufunkcyjne: I, DI; (0.05 s 100 h) ( )V C; Dwufunkcyjne: I, DI; (0.05 s 100 h) Moduły DC z niestandardową polaryzacją (+2) na żądanie. Moduły sygnalizacyjne i EMC-przeciwprzepięciowe Seria do gniazd i Dioda gaszeniowa (+1, polaryzacja standardowa) (6 220)V DC LED (6 24)V DC/C LED (28 )V DC/C LED ( )V DC/C LED + Dioda gaszeniowa (+1, polaryzacja standardowa) (6 24)V DC LED + Dioda gaszeniowa (+1, polaryzacja standardowa) (28 )V DC LED + Dioda gaszeniowa (+1, polaryzacja standardowa) ( )V DC LED + Warystor (6 24)V DC/C LED + Warystor (28 )V DC/C LED + Warystor ( )V DC/C RC moduł (6 24)V DC/C RC moduł (28 )V DC/C RC moduł ( )V DC/C Bocznik rezystancyjny (oporność upływowa) ( )V C

11 90 Gniazda i akcesoria dla przekaźników Serii Gniazdo z zaciskami śrubowymi (zacisk koszyczkowy) montaż na panel lub szynę DIN 35 mm (EN 715) Typ przekaźnika kcesoria Metalowa obejma wyrzutnikowa (dostępne z gniazdem - kod zamówieniowy SM) Moduły (patrz tabela poniżej) Wytrzymałość dielektryczna V 2 kv C Stopień ochrony IP 20 Temperatura otoczenia C Moment obrotowy dokręcania śrub zacisków Nm 0.5 Długość odizolowanej końcówki przewodu mm 10 Maks. przekrój przewodu dla gniazd i drut linka mm 2 1 x 6 / 2 x x 6 / 2 x 2.5 WG 1 x 10 / 2 x 14 1 x 10 / 2 x * Moduły w czarnej obudowie dostępne na żądanie. Zielony LED w standardzie. Czerwony LED dostępny na żądanie. Moduły sygnalizacyjne i EMC-przeciwprzepięciowe Seria do gniazd i * Dioda gaszeniowa (+1, polaryzacja standardowa) (6 220)V DC Dioda gaszeniowa (+2, polaryzacja niestandardowa) (6 220)V DC LED (6 24)V DC/C LED (28 )V DC/C LED ( )V DC/C LED + Dioda gaszeniowa (+1, polaryzacja standardowa) (6 24)V DC LED + Dioda gaszeniowa (+1, polaryzacja standardowa) (28 )V DC LED + Dioda gaszeniowa (+1, polaryzacja standardowa) ( )V DC LED + Dioda gaszeniowa (+2, polaryzacja niestandardowa) (6 24)V DC LED + Dioda gaszeniowa (+2, polaryzacja niestandardowa) (28 )V DC LED + Dioda gaszeniowa (+2, polaryzacja niestandardowa) ( )V DC LED + Warystor (6 24)V DC/C LED + Warystor (28 )V DC/C LED + Warystor ( )V DC/C RC moduł (6 24)V DC/C RC moduł (28 )V DC/C RC moduł ( )V DC/C Bocznik rezystancyjny (oporność upływowa) ( )V C

12 90 Gniazda i akcesoria dla przekaźników Serii Gniazdo z zaciskami śrubowymi (zacisk koszyczkowy) montaż na panel lub szynę DIN 35 mm (EN 715) Typ przekaźnika kcesoria Obejma (metalowa) Wytrzymałość dielektryczna V 2 kv C Stopień ochrony IP 20 Temperatura otoczenia C Moment obrotowy dokręcania śrub zacisków Nm 0.8 Maks. przekrój przewodu dla gniazd i drut linka mm 2 1 x 6 / 2 x 4 1 x 6 / 2 x 4 WG 1 x 10 / 2 x 14 1 x 10 / 2 x Gniazdo z zaciskami śrubowymi (zacisk koszyczkowy) montaż na panel lub szynę DIN 35 mm (EN 715) Typ przekaźnika kcesoria Metalowa obejma wyrzutnikowa (dostępne z gniazdem - kod zamówieniowy SM) Wytrzymałość dielektryczna V 2 kv C Stopień ochrony IP 20 Temperatura otoczenia C Moment obrotowy dokręcania śrub zacisków Nm 0.5 Długość odizolowanej końcówki przewodu mm 7 Maks. przekrój przewodu dla gniazd i drut linka mm 2 1 x 6 / 2 x x 6 / 2 x 2.5 WG 1 x 10 / 2 x 14 1 x 10 / 2 x

13 90 Gniazda i akcesoria dla przekaźników Serii Gniazdo z zaciskami śrubowymi (zacisk koszyczkowy) montaż na panel lub szynę DIN 35 mm (EN 715) Typ przekaźnika kcesoria Metalowa obejma wyrzutnikowa (dostępne z gniazdem - kod zamówieniowy SM) Wytrzymałość dielektryczna V 2 kv C Stopień ochrony IP 20 Temperatura otoczenia C Moment obrotowy dokręcania śrub zacisków Nm 0.8 Długość odizolowanej końcówki przewodu mm 10 Maks. przekrój przewodu dla gniazd i drut linka mm 2 1 x 4 / 2 x x 4 / 2 x 2.5 WG 1 x 12 / 2 x 14 1 x 12 / 2 x Gniazdo z pinami do lutowania, mocowanie na kołnierzu, śruby M (czarny) (czarny) Typ przekaźnika Wytrzymałość dielektryczna V 2 kv C Temperatura otoczenia C

14 90 Gniazda i akcesoria dla przekaźników Serii Gniazdo do obwodów drukowanych (Ø 20.5 mm) (Ø 17.5 mm) Typ przekaźnika Wytrzymałość dielektryczna V 2 kv C Temperatura otoczenia C (Ø 22 mm) (Ø 19 mm) Kod zamówieniowy Jak oznakować i zidentyfikować obejmę wyrzutnikową i opcje pakowania dla gniazd. Przykład: S M Opakowanie standardowe SM Metalowe obejmy wyrzutnikowe Bez obejmy wyrzutnikowej 14
