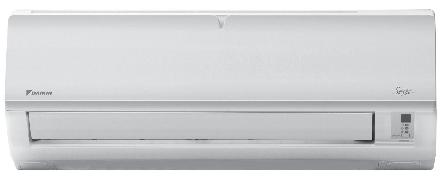

INSTRUKCJA INSTALACJI SERIA SPLIT R410A MODELE ATXN25LV1B ATXN35LV1B ATXN50LV1B ATXN60LV1B ARXN25LV1B ARXN35LV1B ARXN50LV1B ARXN60LV1B.

Transkrypt

1 INSTRUKCJA Instrukcja instalacji, seria split R410A Polski INSTALACJI SERIA SPLIT R410A MODELE ATXN25LV1B ATXN35LV1B ATXN50LV1B ATXN60LV1B ARXN25LV1B ARXN35LV1B ARXN50LV1B ARXN60LV1B IM-5WMYJ-1111(3)-DAIKIN SIESTA Numer części: R C

2

3 SCHEMAT I WYMIARY Jednostka wewnętrzna Polski OZNACZENIE WSKAZUJE KIERUNEK POŁOŻENIA RUR W LEWO TYŁ A TYŁ W PRAWO Instrukcja oryginalna C WIDOK Z GÓRY B SPÓD ŻALUZJA ŚRUBY MOCUJĄCE PRZEDNIĄ KRATĘ (WEW.) WIDOK Z PRZODU SPÓD ODBIORNIK SYGNAŁU B WŁĄCZNIK/ WYŁĄCZNIK JEDNOSTKI WEWNĘTRZNEJ TERMISTOR TEMPERATURY POKOJOWEJ (WEW.) WIDOK Z BOKU TABLICZKA ZNAMIONOWA ZESPÓŁ LISTEW ZACISKOWYCH Z ZACISKIEM UZIEMIAJĄCYM Zalecane punkty utrzymujące płytę montażową (łącznie 5 punktów) Użyć taśmę do mierzenia w przedstawiony sposób. Umieścić koniec taśmy przy D E F F B Przez otwór w ścianie o śr. 65 mm G G H J L M A K I Pozycja przewodu spustowego Koniec rury cieczy Koniec rury gazowej PŁYTA INSTALACYJNA ATXN25/35LV1B Wszystkie wymiary zostały podane w mm 1-1

4 Zalecane punkty utrzymujące płytę montażową (łącznie 7 punktów) D E B F G G F Przez otwór w ścianie o śr. 65 mm H J Koniec rury cieczy L M Koniec rury gazowej A K I Pozycja przewodu spustowego PŁYTA INSTALACYJNA ATXN50/60LV1B Wszystkie wymiary zostały podane w mm Wymiar Model A B C D E F G H I J K L M ATXN25/35LV1B ATXN50/60LV1B Jednostka zewnętrzna [ARXN25/35LV1B] Wszystkie wymiary zostały podane w mm G H I J N E F D B C K L A Wymiar Model A B C D E F G H I J K L M N ARXN25/35LV1B

5 Q B Jednostka zewnętrzna [ARXN50/60LV1B] L K L Wszystkie wymiary zostały podane w mm O D A R S F E M N Polski N C G H P I J Wymiar Model A B C D E F G H I J K L M N ARXN50/60LV1B Wymiar Model O P Q R S ARXN50/60LV1B

6 INSTRUKCJA INSTALACJI Ta instrukcja instalacji zawiera procedury instalacyjne, które zapewnią bezpieczną i prawidłową pracę klimatyzatora. Może wystąpić konieczność wprowadzenia specjalnych regulacji w celu dostosowania do lokalnych wymagań. Przed użyciem klimatyzatora, należy uważnie przeczytać niniejszą instrukcję instalacji i zachować ją na wypadek korzystania z niej w przyszłości. To urządzenie jest przeznaczone do użytku przez wyszkolonych użytkowników, posiadających wiedzę z zakresu jego obsługi w sklepach, w przemyśle lekkim oraz w gospodarstwach, jak również przez osoby nieposiadające takiej wiedzy w zastosowaniach handlowych. To urządzenie nie jest przeznaczone do użytku przez osoby, w tym dzieci o ograniczonych możliwościach fizycznych, sensorycznych lub psychicznych, jak również osoby, które nie posiadają doświadczenia i wiedzy chyba, że będą one nadzorowane lub zostaną poinstruowane odnośnie obsługi urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Należy pilnować dzieci, aby nie traktowały urządzenia jako zabawki. ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA OSTRZEŻENIE Instalację i konserwację może przeprowadzać tylko wykwalifikowany personel, który posiada wiedzę w zakresie lokalnych przepisów i regulacji oraz doświadczenie w pracy z tego rodzaju wyposażeniem. Całe okablowanie instalacyjne należy instalować zgodnie ze stosownymi przepisami dotyczącymi okablowania. Należy upewnić się, że napięcie znamionowe urządzenia odpowiada wartości napięcia podanej na tabliczce znamionowej przed rozpoczęciem prac z okablowaniem zgodnie ze schematem okablowania. Aby uniknąć ryzyka związanego z awarią izolacji, należy UZIEMIĆ urządzenie. Całe okablowanie elektryczne nie może stykać się z rurami obiegu chłodniczego, ani z żadną z ruchomych części silników wentylatorów. Przed rozpoczęciem instalacji i czynności serwisowych należy upewnić się, że urządzenie zostało WYŁĄCZONE. Ryzyko porażenia prądem - ryzyko obrażeń lub śmierci. Przed rozpoczęciem czynności serwisowych, należy odłączyć wszystkie pozostałe zasilacze elektryczne. NIE należy wyciągać przewodu zasilającego przy WŁĄCZONYM zasilaniu. Nieprzestrzeganie tego zalecenia może doprowadzić do porażenia prądem oraz niebezpieczeństwa pożaru. Aby uniknąć zniekształcenia obrazu i zakłóceń, należy zachować minimalną odległość 1 m jednostki wewnętrznej i zewnętrznej, przewodu zasilającego oraz okablowania nadawczego od odbiorników telewizyjnych i radioodbiorników. {W zależności od typu i źródła fal elektrycznych, zakłócenia mogą pojawić się nawet w odległości większej niż 1 m}. PRZESTROGA Podczas instalacji, należy zwrócić uwagę na poniższe ważne zalecenia. Nie należy instalować urządzenia w miejscu, w którym istnieje ryzyko wycieku palnych gazów. Wyciekający gaz, który gromadzi się wokół urządzenia, może doprowadzić do zapłonu. Należy sprawdzić, czy instalacja spustowa jest podłączona prawidłowo. Nieprawidłowo podłączona instalacja spustowa, może być przyczyną wycieku wody i nawilgocenia mebli. Nie należy przeładować urządzenia. To urządzenie jest wstępnie załadowane fabrycznie. Przeładowanie spowoduje przetężenie i doprowadzi do uszkodzenia sprężarki. Po zakończeniu instalacji i serwisu, należy sprawdzić, czy panel urządzenia został zamknięty. Niezabezpieczone panele powodują, że urządzenie pracuje w sposób hałaśliwy. Ostre krawędzie oraz powierzchnie wężownicy to potencjalne miejsca, które mogą doprowadzić do obrażeń ciała. Unikać kontaktu z tymi miejscami. Przed wyłączeniem zasilania, należy ustawić przełącznik WŁĄCZENIA/ WYŁĄCZENIA zdalnego sterownika w pozycji WYŁ., aby uniknąć niepotrzebnego włączenia urządzenia. W przeciwnym wypadku, wentylatory urządzenia włączą się automatycznie po ponownym podłączeniu zasilania, stwarzając zagrożenie dla personelu serwisowego lub użytkownika. Nie należy montować urządzeń w wejściach lub w ich pobliżu. Nie należy używać żadnych urządzeń grzewczych w zbyt małej odległości od klimatyzatora i nie należy używać klimatyzatora w pomieszczeniu, w którym znajduje się olej mineralny, mgła olejowa lub para oleju. Nadmierne ciepło lub reakcja chemiczna mogą doprowadzić do stopienia lub zniekształcenia elementów plastikowych klimatyzatora. Jeżeli urządzenie jest używane w kuchni, należy uważać, aby mąka nie została zassana przez urządzenie. To urządzenie nie nadaje się do użytku w zakładzie, w którym obecna jest mgła olejowa pochodząca z cięcia, proszek żelaza lub występują duże wahania napięcia. Nie należy montować urządzeń w obszarze gorących źródeł lub rafineriach ropy tam, gdzie obecny jest gaz siarkowy. Należy upewnić się, czy kolory przewodów jednostki zewnętrznej oraz oznaczenia zacisków są takie same jak jednostek wewnętrznych. WAŻNE: NIE NALEŻY INSTALOWAĆ ANI UŻYWAĆ KLIMATYZATORA W PRALNI. Nie należy używać połączonych i skręconych przewodów dla doprowadzenia zasilania. Wyposażenie nie jest przeznaczone do użytku w atmosferach potencjalnie wybuchowych. UWAGA Wymagania dotyczące usuwania wyposażenia Klimatyzator posiada ten symbol. Ten symbol oznacza, że nie należy łączyć produktów elektrycznych i elektronicznych z nieposortowanymi odpadami gospodarstwa domowego. Nie należy podejmować próby samodzielnego demontażu układu: demontaż układu klimatyzacji, obróbkę czynnika chłodniczego, oleju i innych części powinien wykonywać wykwalifikowany instalator zgodnie z odpowiednimi przepisami lokalnymi i krajowymi. Klimatyzatory należy oddawać do wyspecjalizowanego punktu przeróbki/złomowania w celu ich utylizacji, recyklingu lub regeneracji. Prawidłowo usuwając produkt, użytkownik pomaga w ograniczaniu negatywnego wpływu na środowisko i zdrowie człowieka. W celu uzyskania dodatkowych informacji, prosimy o kontakt z instalatorem lub urzędem lokalnym. Należy wyjąć baterie ze zdalnego sterownika i usunąć je oddzielnie, zgodnie odpowiednimi lokalnymi i krajowymi przepisami. 1-4

7 WAŻNE Ważne informacje dotyczące stosowanego czynnika chłodniczego Ten produkt zawiera fluorowane gazy cieplarniane objęte protokołem z Kioto. Nie należy uwalniać gazów do atmosfery. Typ czynnika chłodniczego: R410A Wartość GWP (1) : 1975 (1) GWP = potencjał cieplarniany Polski Wypełnić niezmywalnym tuszem, fabryczna ilość czynnika chłodniczego w produkcie, ilość czynnika chłodniczego dodawana w miejscu instalacji i + całkowita ilość czynnika chłodniczego na etykiecie ilości czynnika chłodniczego dostarczanej z produktem. Wypełnioną etykietę należy umieścić w pobliżu portu ładującego (np. po wewnętrznej stronie pokrywy serwisowej). 1. fabryczna ilość czynnika chłodniczego w produkcie: patrz tabliczka znamionowa urządzenia (2) 2. ilość czynnika chłodniczego dodawana w miejscu instalacji 3. całkowita ilość czynnika chłodniczego 4. zawiera fluorowane gazy cieplarniane objęte protokołem z Kioto. 5. jednostka zewnętrzna 6. cylinder chłodniczy i kolektor do ładowania (2) W przypadku wielu systemów wewnętrznych, należy przykleić tylko 1 etykietę*, wymieniając całkowitą ilość czynnika chłodniczego ładowanego fabrycznie dla wszystkich jednostek wewnętrznych połączonych w systemie chłodniczym. W zależności od europejskich i lokalnych przepisów, może okazać się konieczne przeprowadzanie okresowych kontroli pod kątem wycieku czynnika chłodniczego. W celu uzyskania informacji dodatkowych, prosimy o skontaktowanie się z lokalnym dealerem. * na jednostce zewnętrznej 1-5

8 SCHEMAT INSTALACJI Jednostka wewnętrzna Przedni panel 30 mm lub więcej od sufitu Przerwa między rurami wypełniona kitem. Należy przyciąć rurę izolacyjną na odpowiedniej długości i owinąć ją taśmą, upewniając się, że nie pozostała żadna szczelina na linii cięcia rury. 50 mm lub więcej od ścian (po obu stronach) Owinąć rurę izolacyjną taśmą wykończającą od dołu do góry Filtr powietrza M4 x 12L Pokrywa serwisowa Otwieranie pokrywy serwisowej Pokrywa serwisowa jest typem otwieranym/zamykanym. Metoda otwarcia 1) Wykręcić śruby pokrywy serwisowej. 2) Wyciągać pokrywę serwisową po przekątnej w dół w kierunku wskazanym strzałką. 3) Wyciągnąć. Jednostka zewnętrzna 250 mm od ściany Ściana z jednej strony Więcej niż 50 Więcej niż 100 INSTALACJA JEDNOSTKI ZEWNĘTRZNEJ (ARXN25/35LV1B) Jeżeli ściana lub inna przeszkoda znajduje się na drodze przepływu powietrza na wlocie i wylocie jednostki zewnętrznej, instalację należy przeprowadzić zgodnie z poniższymi zaleceniami. W przypadku każdego poniższego wzorca instalacyjnego, wysokość ściany po stronie wylotowej powinna mieścić się w zakresie do mm. Ściana z dwóch stron 1200 mm lub mniej Więcej niż 100 Więcej niż 150 Więcej niż 50 Więcej niż 50 Widok z boku Widok z góry Ściana z trzech stron Więcej niż 150 Więcej niż 50 Więcej niż Widok z góry Jednostka: mm

9 Prace związane z instalacją spustową. (tylko modele z pompą ciepła). 1) Użyć kolanka spustowego w celu odprowadzenia cieczy. 2) Jeżeli port spustowy przykrywa podstawa montażowa lub powierzchnia podłogi, należy umieścić dodatkowe podstawy na wysokości przynajmniej 30 mm pod nogami jednostki zewnętrznej. 3) W miejscach o zimnym klimacie, nie należy używać przewodu spustowego z jednostką zewnętrzną. (Nieprzestrzeganie zalecenia może doprowadzić do zamarznięcia spuszczanej wody, co może wpłynąć na skuteczność ogrzewania). INSTALACJA JEDNOSTKI ZEWNĘTRZNEJ (ARXN50/60LV1B) Dolna rama Kolanko spustowe Otwór na wodę spuszczaną Przewód (dostępny na rynku, śr. wew. 16 mm) Polski Jednostkę zewnętrzną należy instalować tak, aby uniknąć zwarcia w obwodzie gorącego strumienia powietrza lub utrudnień w przepływie powietrza. Zachować odstępy montażowe przedstawione na rysunku. Wybrać możliwie najzimniejsze miejsce, gdzie temperatura powietrza dolotowego nie jest większa niż temperatura powietrza zewnętrznego (patrz zakres operacyjny). Odstępy montażowe Wymiar A B C D Minimalna odległość, mm Przeszkoda A Powietrze powrotne B Powietrze wylotowe Przeszkoda Uwaga: Jeżeli istnieje jakaś przeszkoda wyższa niż 2 m lub istnieje jakaś przeszkoda przy górnej części jednostki, należy pozostawić więcej miejsca niż podano w powyższej tabeli. Usuwanie skroplonej wody z jednostki zewnętrznej (tylko modele z pompą ciepła) W jednostce zewnętrznej znajdują się 2 otwory przeznaczone na wypływ skroplonej wody. Należy włożyć kolanko spustowe w jeden z tych otworów. Aby zamontować kolanko spustowe, najpierw należy umieścić jedną część haka w podstawie (część A), następnie pociągnąć kolanko w kierunku wskazanym strzałką, jednocześnie wkładając jego drugą część w podstawę. Po zamontowaniu, należy sprawdzić, czy kolanko spustowe przylega prawidłowo do podstawy. Jeżeli jednostka jest instalowana w strefie z opadami śniegu i z niską temperaturą, skroplona woda może zamarznąć w podstawie. W takim przypadku, należy wyjąć korek znajdujący się na spodzie jednostki, aby ułatwić spust. Przeszkoda C Powietrze powrotne KOREK D Dostęp serwisowy Przeszkoda A PODSTAWA KOLANKO SPUSTOWE KOLANKO SPUSTOWE Podczas podłączania rur i przewodu łączącego, należy wymontować płytę boczną POPCHNĄĆ I POCIĄGNĄĆ 1-7

10 INSTALACJA JEDNOSTKI WEWNĘTRZNEJ Jednostkę wewnętrzną należy instalować tak, aby uniknąć zwarcia w obwodzie gorącego strumienia powietrza z gorącym powietrzem powrotnym. Zachować odstęp montażowy przedstawiony na rysunku. Nie należy umieszczać jednostki wewnętrznej w miejscu wystawionym na bezpośrednie działanie promieni słonecznych. Lokalizacja musi być odpowiednia dla rur i układu spustowego oraz musi znajdować się z dala od drzwi i okien. Istnieje wiele sposobów na doprowadzenie rur chłodzących (w lewo lub w prawo z tyłu jednostki) za pomocą wyciętych otworów w obudowie jednostki. Należy delikatnie wygiąć rury do wymaganego położenia w celu wyrównania z otworami. W celu bocznego i dolnego wyprowadzenia, należy przytrzymać rury, następnie ustawić je w wymaganym kierunku. Przewód spustowy można przymocować do rur. Przepływ powietrza (wew.) min. 30 (Przestrzeń wydajnościowa) Rury z prawej strony, z prawej strony z tyłu lub z prawej strony z dołu min. 50 (Przestrzeń na konserwację) Wymagana przestrzeń min. 50 (Przestrzeń na konserwację) Wszystkie wymiary zostały podane w mm Rury z prawej strony Wymontować pokrywę portu rury w tym miejscu w przypadku rur z prawej strony Rury z prawej strony z dołu Wymontować pokrywę portu rury w tym miejscu w przypadku rur z prawej strony z dołu Rury z prawej strony z tyłu Połączyć rurę chłodzącą i przewód spustowy za pomocą taśmy izolacyjnej. Rury z lewej strony, z lewej strony z tyłu lub z lewej strony z dołu Wymontować pokrywę portu rury w tym miejscu w przypadku rur z lewej strony z dołu Rury z lewej strony z dołu Wymontować pokrywę portu rury w tym miejscu w przypadku rur z lewej strony Rury z lewej strony Rury z lewej strony z tyłu 1-8

11 Montowanie płyty montażowej Wywiercić otwór za pomocą wiertarki stożkowej ATXN25/35LV1B Do wewnątrz Rura wbudowana w ścianę (zasilanie w miejscu instalacji) Osłona otworu w ścianie (zasilanie w miejscu instalacji) Na zewnątrz Polski Upewnić się, że ściana jest wystarczająco mocna, aby utrzymać ciężar urządzenia. W innym przypadku, może wystąpić konieczność wzmocnienia ścian za pomocą płyt, belek lub słupków. Należy użyć wskaźnika poziomu w celu zamontowania w poziomie i przymocować za pomocą 5 odpowiednich śrub dla ATXN25/35LV1B i 7 śrub dla ATXN50/60LV1B. Jeżeli tylne rury trochę odchodzą, należy wywiercić otwór o średnicy 65 mm za pomocą wiertarki stożkowej, trochę niżej na ścianie zewnętrznej (patrz rysunek). Uszczelnianie Ø 65 Rura wbudowana w ścianę (zasilanie w miejscu instalacji) Montaż jednostki na płycie montażowej Zawiesić jednostkę wewnętrzną w górnej części płyty montażowej (zaczepić dwa haki z tyłu u góry jednostki wewnętrznej i górną krawędź płyty montażowej). Sprawdzić, czy haki są prawidłowo zamocowane na płycie montażowej przesuwając je w lewo i prawo. Płyta montażowa Mocowanie jednostki wewnętrznej Przyczepić zapadki dolnej ramy do płyty montażowej. Wymontowywanie jednostki wewnętrznej Śruba mocująca płytę montażową Pociągnąć zaznaczony obszar (w dolnej części przedniej kraty), aby zwolnić zapadki. Płyta montażowa ATXN50/60LV1B Płyta montażowa Zacisk Śruba mocująca 166 płytę montażową Dolna rama Przednia krata Oznaczenie (strona tylna) Zawiesić ręcznie jednostkę wewnętrzną w tym miejscu Zalecane punkty utrzymujące płytę montażową i wymiary ATXN25/35LV1B Koniec rury cieczy Prowadnik przewodu Rury spustowe wody Przez otwór w ścianie o śr. 65 mm Aby zapewnić płynne odprowadzenie skroplin, przewód spustowy musi znajdować się w pozycji skierowanej pod kątem w dół. Należy unikać sytuacji, które mogą doprowadzić do wycieku wody. Pozycja przewodu spustowego Koniec rury gazowej Spust wody Koniec rury cieczy Koniec rury gazowej Wyciek wody Wyciek wody Wyciek wody Zatrzymanie wody Z alecane punkty utrzymujące płytę montażową (łącznie 7 punktów) ATXN50/60LV1B Przewody łączące Wszystkie wymiary zostały podane w mm Użyć taśmę do mierzenia w przedstawiony sposób. Umieścić koniec taśmy przy Płyta montażowa Przy zdejmowaniu końcówek przewodów łączących, połączyć prawe końce przewodów za pomocą taśmy izolacyjnej. 184 Zalecane punkty utrzymujące płytę montażową (łącznie punktów) Przez otwór w ścianie o śr. 65 mm Pozycja przewodu spustowego Wszystkie wymiary zostały podane w mm Koniec zanurzony w wodzie Spust Prawidłowo Nieprawidłowo Nieprawidłowo Nieprawidłowo PRZESTROGA Nie należy instalować urządzenia na wysokości ponad m, zarówno jednostki wewnętrznej, jak i zewnętrznej.

12 RURY CHŁODNICZE Dozwolona długość rur Jeżeli rury są zbyt długie, spadnie zarówno wydajność jak i niezawodność jednostki. Wraz ze wzrostem liczby łuków, zmniejsza się wydajność przepływu systemu chłodniczego, co powoduje zmniejszenie wydajności chłodzenia. To może doprowadzić do uszkodzenia sprężarki. Zawsze należy wybrać najkrótszą drogę i postępować zgodnie z zaleceniami przedstawionymi w poniższej tabeli: Jednostka wewnętrzna Jednostka zewnętrzna L E Model ATXN25LV1B ATXN35LV1B ATXN50LV1B ATXN60LV1B Min. dopuszczalna długość (L), m 3 3 Maks. dopuszczalna długość (L), m Maks. dopuszczalna wysokość (E), m Wielkość rury gazowej, mm/(cale) 9,52 (3/8") 12,70 (1/2") 15,88 (5/8") Wielkość rury cieczy, mm/(cale) 6,35 (1/4") 6,35 (1/4") *Należy sprawdzić, czy dodano odpowiednią ilość czynnika chłodniczego. Nieprzestrzeganie zalecenia może doprowadzić do spadku wydajności. Uwaga: Wstępnie naładowana ilość czynnika chłodniczego wystarcza dla rur o długości do 7,5 m. Uzupełnianie czynnika chłodniczego Czynnik chłodniczy jest wstępnie załadowany w jednostce zewnętrznej. Jeżeli długość rur jest mniejsza niż 7,5 m, wówczas uzupełnienie czynnika chłodniczego po wytworzeniu podciśnienia nie jest konieczne. Jeżeli długość rur jest dłuższa niż 7,5 m, wówczas uzupełnienie czynnika chłodniczego jest konieczne w sposób wskazany w tabeli. Dodatkowa ilość czynnika chłodniczego [g] na dodatkową długość 1 m według tabeli Jednostka wewnętrzna ATXN25LV1B ATXN35LV1B ATXN50LV1B ATXN60LV1B Jednostka zewnętrzna ARXN25LV1B ARXN35LV1B ARXN50LV1B ARXN60LV1B Dodatkowa ilość [g/m] Przykład: ATXN25LV1B i ARXN25LV1B z długością rur 12 m, dodatkowa długość rur 4,5 m. Dlatego Dodatkowa ilość = 4,5[m] x 20[g/m] = 90,0[g] 1-10

13 INSTALACJA CHŁODNICZA Prace przy instalacji rurowej i technika rozszerzania rur Nie należy używać zanieczyszczonych i uszkodzonych rur miedzianych. Jeżeli rury, parownik lub skraplacz zostały odsłonięte lub pozostały otwarte przez okres dłuższy niż 15 sekund, należy zastosować procedurę wytwarzania podciśnienia. Nie należy zdejmować plastikowych i gumowych zaślepek oraz miedzianych nakrętek z zaworów, osprzętu, rur i wężownic do momentu przygotowania do podłączenia linii zasysania lub cieczy do zaworów i sprzętu. Jeżeli konieczne są prace lutownicze, należy sprawdzić w trakcie wykonywania prac, czy azot przepłynął przez rury i złącza. Wyeliminuje to formowanie się sadzy na ściankach wewnętrznych rur miedzianych. Przycinać rurę odcinek po odcinku, pogłębiając powoli ostrze noża. Nadmierna siła i głębokie cięcie mogą doprowadzić do zniekształcenia rury i powstania zadziorów. Patrz rysunek I. Usunąć zadziory z przyciętych krawędzi rur za pomocą narzędzia do ich usuwania. Patrz rysunek II. Przytrzymać rurę w górnej pozycji a narzędzie do usuwania zadziorów w dolnej pozycji, aby uniknąć przedostania się metalowych wiórów do rury. Ta czynność pozwoli na uniknięcie nierówności na powierzchniach, które mogłyby doprowadzić do wycieku gazu. Umieścić nakrętki rozszerzające mocowane na częściach łączących jednostki wewnętrznej i zewnętrznej w miedzianych rurach. Dokładną długość rury wystającej z powierzchni bloku kształtującego określa narzędzie do rozszerzania. Patrz rysunek III. Przymocować rurę stanowczo do bloku do kształtowania. Dopasować środki formy do rozszerzania i przebijaka rozszerzającego i dokręcić do końca przebijak. Połączenie przewodu czynnika chłodzącego posiada izolację poliuretanową zamkniętego ogniwa. Podłączenie rur do jednostek Wyrównać środek rur i dokręcić ręcznie nakrętkę rozszerzającą. Patrz rysunek IV. Na końcu dokręcić nakrętkę rozszerzającą za pomocą klucza dynamometrycznego do momentu kliknięcia. W czasie dokręcenia nakrętki rozszerzającej za pomocą klucza dynamometrycznego, należy sprawdzić, czy kierunek dokręcania jest zgodny ze strzałką na kluczu. Połączenie przewodu czynnika chłodzącego posiada izolację poliuretanową zamkniętego ogniwa. Wielkość rury, mm (cale) Moment dokręcenia, Nm /(stopa-funt) 6,35 (1/4") 18 (13,3) 9,52 (3/8") 42 (31,0) 12,70 (1/2") 55 (40,6) 15,88 (5/8") 65 (48,0) 19,05 (3/4") 78 (57,6) Rysunek I Przycinanie rury miedzianej Rysunek II Rysunek III Śr. rury, D Cal mm D Imperialny (typ nakrętki skrzydełkowej) A A (mm) Sztywny (typ sprzęgła) 1/4" 6,35 1,3 0,7 3/8" 9,52 1,6 1,0 1/2" 12,70 1,9 1,3 5/8" 15,88 2,2 1,7 3/4" 19,05 2,5 2,0 Rysunek IV 1/4t Usunąć zadziory Blok do kształtowania Rura miedziana Złącze rozszerzające Rura jednostki wew. Klucz płaski Rura rozszerzająca Nakrętka rozszerzająca Klucz dynamometryczny Polski 1-11

14 PODŁĄCZENIE INSTALACJI ELEKTRYCZNEJ WAŻNE: * Liczby podane w tabeli służą tylko celom informacyjnym. Należy je sprawdzić i dobrać zgodnie z lokalnymi/krajowymi przepisami. Należy również wziąć pod uwagę typ instalacji i stosowane przewody. ** Odpowiedni zakres napięcia należy sprawdzić z danymi na etykiecie znajdującej się na urządzeniu. Zespół listew zaciskowych jednostki wewnętrznej 1 2 SIG N Przewód łączący Zespół listew zaciskowych jednostki zewnętrznej 1 2 SIG Model ATXN25/35LV1B ARXN25/35LV1B ATXN50/60LV1B ARXN50/60LV1B Zakres napięcia** 220 V-240 V/1 faza/50 Hz + Wielkość przewodu zasilania* Liczba przewodników Wielkość przewodu łączącego* Liczba przewodników mm 2 1,5 3 mm 2 1,5 4 Zalecany bezpiecznik opóźnienia czasowego A ,5 3 1,5 4 L * Jeżeli przewód ma długość ponad 2 m, należy użyć większego przewodu. Przewód zasilania Należy odłączyć wszystkie bieguny zasilania i zachować odległość styków przynajmniej 3 mm. Wszystkie przewody należy podłączyć w prawidłowy sposób. Należy upewnić się, że żaden z przewodów nie styka się z rurami czynnika chłodniczego, sprężarką i częściami ruchomymi. Przewód łączący jednostkę wewnętrzną z zewnętrzną należy zamocować za pomocą dostarczonego zakotwienia do przewodów. Przewód zasilający musi być typu H07RN-F. Jest to minimalny wymóg. Należy upewnić się, że ciśnienie zewnętrzne nie działa na złącza zacisków i przewody. Należy upewnić się, że wszystkie pokrywy są prawidłowo przymocowane, aby uniknąć szczelin. Do podłączenia przewodów łączących do zespołu listew zaciskowych należy użyć zacisku typu owijanego. Podłączyć przewody zgodnie z oznaczeniem na zespole listew zaciskowych. (Patrz schemat okablowania dołączony do jednostki). Przymocować tulejkę izolacyjną Zacisk okrągły owijany Przewód elektryczny Dokręcić śruby zaciskowe za pomocą odpowiedniego wkrętaka. Nieprawidłowe wkrętaki mogą uszkodzić łeb śruby. Przekręcenie może doprowadzić do uszkodzenia śrub zaciskowych. Nie należy łączyć przewodów o różnej grubości do tego samego zacisku. Przewody należy prowadzić w sposób uporządkowany. Należy uważać, aby przewody nie ograniczały innych części i pokrywy skrzynki zaciskowej. Podłączyć tej samej grubości przewody po obu stronach. Nie podłączać przewodów o tej samej grubości z jednej strony. Nie podłączać przewodów o różnych grubościach. 1-12

15 SPECJALNE ŚRODKI OSTROŻNOŚCI, JAKIE NALEŻY PODJĄĆ PODCZAS OBSŁUGI JEDNOSTKI NA CZYNNIK CHŁODNICZY R410A R410A top nowy czynnik chłodniczy HFC, który nie powoduje uszkodzenia warstwy ozonowej. Ciśnienie robocze nowego czynnika chłodniczego jest 1,6-krotnie wyższe niż konwencjonalnego czynnika (R22), dlatego prawidłowy montaż i serwisowanie są tak istotne. Nigdy nie należy używać innego czynnika chłodniczego niż R410A w klimatyzatorach, które zostały zaprojektowane do użytku z czynnikiem R410A. Olej POE lub PVE jest stosowany jako smar w sprężarce na czynnik chłodniczy R410A. Różni się on od oleju mineralnego stosowanego w sprężarkach na czynnik R22. W trakcie instalacji i serwisu, należy podjąć dodatkowy środek ostrożności i nie wystawiać układu R410A zbyt długo na działanie wilgotnego powietrza. Pozostałości oleju POE lub PVE w orurowaniu i podzespołach mogą pochłaniać wilgoć z powietrza. Aby zapobiec nieprawidłowemu ładowaniu, średnica portu serwisowego na zaworze rozszerzającym jest inna niż w przypadku układu na czynnik R22. Należy używać narzędzi i materiałów przeznaczonych specjalnie do układów na czynnik chłodniczy R410A. Te narzędzia to: zawór rozdzielający, przewód do ładowania, manometr, wykrywacz wycieku gazu, narzędzia rozszerzające, klucz dynamometryczny, pompa próżniowa i cylinder chłodniczy. Ponieważ klimatyzator R410A jest narażony na wyższe ciśnienie niż jednostki R22, ważne jest prawidłowe dobranie rur miedzianych. Nigdy nie należy używać rur miedzianych cieńszych niż 0,8 mm nawet, jeśli są one dostępne na rynku. W razie pojawienia się wycieku czynnika chłodniczego w trakcie instalacji/serwisu, należy zapewnić prawidłową wentylację. Jeżeli czynnik chłodniczy zetknie się z ogniem, istnieje ryzyko powstania trującego gazu. Podczas montażu i serwisu klimatyzatora, nie należy pozwolić, aby powietrze lub wilgoć pozostały w obiegu chłodzącym. Polski Wytwarzanie podciśnienia jest konieczne w celu usunięcia całej wilgoci i powietrza z układu. Wytwarzanie podciśnienia w rurach i jednostce wewnętrznej Z wyjątkiem jednostki zewnętrznej, która jest wstępnie załadowana czynnikiem chłodniczym, jednostkę wewnętrzną oraz rury obiegu czynnika chłodniczego należy odpowietrzać, ponieważ powietrze zawierające wilgoć i które znajduje się w obiegu czynnika może doprowadzić do awarii sprężarki. Zdjąć nasadki z zaworu i portu serwisowego. Podłączyć środek przyrządu ładującego do pompy próżniowej. Podłączyć przyrząd ładujący do portu serwisowego zaworu 3-drożnego. Włączyć pompę próżniową. Pozostawić ją włączoną przez okres około 30 minut. Czas odpowietrzania różni się w zależności od pojemności pompy próżniowej. Sprawdzić, czy igła przyrządu ładującego przesunęła się w kierunku -760 mm Hg. Uwaga Jeżeli igła przyrządu nie przesunęła się na -760mmHg, należy sprawdzić, czy nie ma wycieku gazu (za pomocą wykrywacza) przy połączeniu rozszerzającym jednostki wewnętrznej i zewnętrznej. Usunąć wyciek przed przejściem do kolejnego etapu. Zamknąć zawór przyrządu ładującego i wyłączyć pompę próżniową. W jednostce zewnętrznej, otworzyć zawór ssący (3-drożny) i zawór cieczy (2-drożny) (w lewo) za pomocą 4 mm klucza do śruby z łbem sześciokątnym. Ładowanie Tę czynność należy przeprowadzić przy użyciu cylindra oraz precyzyjnej wagi. Dodatkową ilość czynnika wlewa się w jednostkę zewnętrzną korzystając z zaworu ssawnego przez port serwisowy. Zdjąć nasadkę portu serwisowego. Podłączyć stronę niskociśnieniową przyrządu ładującego na środku portu serwisowego zaworu ssawnego zbiornika cylindra i zamknąć wysokociśnieniową stronę przyrządu. Odpowietrzyć przewód serwisowy. Włączyć jednostkę klimatyzatora. Otworzyć cylinder gazowy i niskociśnieniowy zawór ładujący. Po wpompowaniu do jednostki odpowiedniej ilości czynnika chłodniczego, zamknąć stronę niskociśnieniową i zawór cylindra gazowego. Odłączyć przewód serwisowy od portu serwisowego. Założyć nasadkę portu serwisowego. WYTWARZANIE PODCIŚNIENIA I ŁADOWANIE Klucz imbusowy Port serwisowy WSKAŹNIK NISKIEGO CIŚNIENIA -760mmHg OBSŁUGA LO PRZEWÓD DO ŁADOWANIA ZAWÓR CIECZY ZAWÓR GAZOWY (3-DROŻNY) WSKAŹNIK NISKIEGO CIŚNIENIA -760mmHg OBSŁUGA LO PRZEWÓD DO ŁADOWANIA ZAWÓR CIECZY ZAWÓR GAZOWY (3--DROŻNY) Nakrętka rozszerzająca Rura obiegu chłodniczego Zawór 3-drożny jednostki zewnętrznej WSKAŹNIK WYSOKIEGO CIŚNIENIA KOLEKTOR WSKAŹNIKA OBSŁUGA HI (ZAWSZE ZAMKNIĘTY) PRZEWÓD DO ŁADOWANIA ADAPTER POMPY PRÓŻNIOWEJ DLA UNIKNIĘCIA PRZECIWPRĄDU KOLEKTOR WSKAŹNIKA ZAWÓR ZWROTNY KONFIGURACJA ODPOWIETRZANIA PRZEZ ŁADOWANIE WSKAŹNIK WYSOKIEGO CIŚNIENIA OBSŁUGA HI (ZAWSZE ZAMKNIĘTY) PRZEWÓD DO ŁADOWANIA ZAWÓR ZWROTNY KONFIGURACJA ODPOWIETRZANIA PRZEZ ŁADOWANIE 1-13

16 LAMPKI KONTROLNE Odbiornik sygnału na podczerwień Po przekazaniu sygnału operacyjnego zdalnego sterownika na podczerwień, odbiornik sygnału na jednostce wewnętrznej zareaguje w poniższy sposób, aby potwierdzić przyjęcie transmisji sygnału. WŁ. do WYŁ. WYŁ. do WŁ. Odpompowanie / siła chłodzenia wł. Inne 1 długi sygnał 2 krótkie sygnały 1 krótki sygnał Odbiornik na podczerwień Moduł chłodzący/moduł pompy ciepła Poniższa tabela przedstawia kontrolki LED modułu klimatyzatora w trakcie normalnej pracy i warunkach usterki. Kontrolki LED znajdują się z boku modułu klimatyzatora. Moduły pompy ciepła wyposażono w czujnik trybu auto, który zapewnia odpowiednią temperaturę pokojową przełączając się w sposób automatyczny w tryb chłodzenia lub ogrzewania zgodnie z nastawą temperatury wprowadzoną przez użytkownika. Kontrolki LED modułu chłodzącego/modułu pompy ciepła Odbiornik na podczerwień Chłodzenie/ogrzewanie Programowany zegar Czuwanie WŁĄCZNIK/WYŁĄCZNIK Kontrolki LED: Normalna praca i warunki usterki modułu chłodzącego/pompy ciepła CHŁODZENIE/OGRZEWANIE (ZIELONA/CZERWONA) Działanie ZIELONA Tryb chłodzenia CZERWONA Tryb ogrzewania CZERWONA Tryb automatyczny podczas ogrzewania ZIELONA Tryb automatyczny podczas chłodzenia Programowany zegar włączony Tryb czuwania włączony ZIELONA Tryb wentylatora włączony ZIELONA Tryb pracy na sucho włączony CZERWONA Odszranianie WŁ. ZIELONA Błąd modułu Miga 1-14

17 ZAKRES OPERACYJNY Model: ATXN25/35LV1B ARXN25/35LV1B Polski TEMPERATURA ZEW. ( CWB) CHŁODZENIE TEMPERATURA ZEW. ( CWB) OGRZEWANIE TEMPERATURA WEW. ( CDB) TEMPERATURA WEW. ( CDB) DB: Termometr suchy WB: Termometr wilgotny Model: ATXN50/60LV1B ARXN50/60LV1B CHŁODZENIE OGRZEWANIE TEMPERATURA ZEW. ( CWB) TEMPERATURA ZEW. ( CWB) TEMPERATURA WEW. ( CDB) TEMPERATURA WEW. ( CDB) DB: Termometr suchy WB: Termometr wilgotny 1-15

18 FILTR POWIETRZA 1. Otworzyć przedni panel. Przytrzymać panel przy wgłębieniach na głównej jednostce (2 wgłębienia po prawej i lewej stronie) i unieść do momentu zatrzymania. 4. Wyczyścić lub wymienić filtr. Patrz rysunek. Podczas wytrząsania pozostałej wody, nie należy wyciskać filtra. Wgłębienie w jednostce głównej Rama filtra Filtr powietrza Biofiltr z funkcją bakteriostatyczną i wirusostatyczną Wypustka 2. Wyciągnąć filtry powietrza. Popchnąć delikatnie w górę wypustkę na środku każdego filtra powietrza, następnie pociągnąć w dół. 3. Wyciągnąć biofiltr z funkcją bakteriostatyczną i wirusostatyczną. Przytrzymać części zagłębione ramy i odhaczyć cztery zapadki. Koncepcja filtra tytanowoapatytowego (biofiltra) Filtr powietrza 5. Umieścić filtr powietrza i biofiltr z funkcją bakteriostatyczną i wirusostatyczną i zamknąć przedni panel. Włożyć zapadki w filtry w gniazda przedniego panelu. Zamknąć powoli przedni panel i docisnąć w 3 miejscach. (w 1 punkcie po każdej stronie i 1 na środku). Filtr powietrza i biofiltr z funkcją bakteriostatyczną i wirusostatyczną mają kształt symetryczny w kierunku poziomym. Wymiennik ciepła PRZÓD Element przymocowany do biofiltra Filtr tytanowo-apatytowy 1-16

19 SERWIS I KONSERWACJA Części serwisowe Procedury konserwacyjne Okresowość Filtr powietrza jednostki wewnętrznej Jednostka wewnętrzna 1. Usunąć pył przylegający do filtra za pomocą odkurzacza lub umyć filtr w letniej wodzie (poniżej 40 C/104 F) z neutralnym środkiem czyszczącym. 2. Dokładnie wypłukać i wysuszyć filtr przed ponownym umieszczeniem go w jednostce. 3. Do czyszczenia filtra nie należy używać benzyny, substancji lotnych i środków chemicznych. 1. Wyczyścić zanieczyszczenia i cały pył znajdujący się na kracie lub panelu, wycierając go miękką szmatą zwilżoną wodą (poniżej 40 C/104 F) i nasączoną delikatnym roztworem myjącym. 2. Do czyszczenia jednostki wewnętrznej nie należy używać benzyny, substancji lotnych i środków chemicznych. Przynajmniej raz na 2 tygodnie. Częściej, jeżeli jest to konieczne. Przynajmniej raz na 2 tygodnie. Częściej, jeżeli jest to konieczne. Polski PRZESTROGA Należy unikać bezpośredniej styczności jakichkolwiek środków do czyszczenia wężownicy z częściami z tworzywa sztucznego. Nieprzestrzeganie zalecenia może doprowadzić do zniekształcenia części z tworzywa sztucznego w wyniku działania reakcji chemicznej. 1. Otworzyć przedni panel. Przytrzymać panel przy wgłębieniach na głównej jednostce (2 wgłębienia po prawej i lewej stronie) i unieść do momentu zatrzymania. 2. Wymontować przedni panel. Unosząc dalej przedni panel, przesunąć go w prawo i pociągnąć do przodu. Wał obracający się w lewo zostanie odłączony. Przesunąć wał obracający się w prawo w lewo i pociągnąć do przodu w celu wyciągnięcia. 3. Zamocować przedni panel. Wyrównać wały obracające się w prawo i lewo przedniego panelu z rowkami i wcisnąć je do końca. Delikatnie zamknąć przedni panel. (Wcisnąć obydwa końce i środek przedniego panelu). Wał obracający się Wgłębienie w jednostce głównej 1-17

20 PRZESTROGA Nie należy dotykać metalowych części jednostki wewnętrznej. To może doprowadzić do obrażeń. Podczas wymontowywania lub mocowania przedniego panelu, podeprzeć odpowiednio panel ręką, aby uniknąć jego upadku. Do czyszczenia nie należy używać gorącej wody powyżej 40 C, benzyny, rozpuszczalnika, ani innych olejów lotnych, roztworów polerujących, szczotek i innych materiałów tego typu. Po zakończeniu czyszczenia, należy upewnić się, że panel przedni jest odpowiednio umocowany. Gdy urządzenie nie będzie używane przez długi okres czasu Należy włączyć urządzenie na 2 godziny zgodnie z poniższymi ustawieniami. Tryb operacyjny: chłodzenie Temperatura: 30 C/86 F Wyciągnąć wtyczkę zasilania. Jeżeli używany jest niezależny obwód elektryczny dla urządzenia, należy odłączyć obwód. Wyjąć baterie ze zdalnego sterownika. Usterka 1. Sprężarka nie włącza się 3 minuty po włączeniu klimatyzatora. 2. Klimatyzator nie działa. 3. Zbyt mały przepływ powietrza. 4. Powietrze na wylocie ma nieprzyjemny zapach. 5. Skraplanie na przedniej kracie powietrza jednostki wewnętrznej. ROZWIĄZYWANIE PROBLEMÓW W razie pytań dotyczących części zamiennych, prosimy o kontakt z autoryzowanym dealerem. W razie podejrzenia awarii klimatyzatora, należy natychmiast wyłączyć zasilanie jednostki. Należy sprawdzić przedstawione poniżej stany i przyczyny usterki oraz proste wskazówki dotyczące ich rozwiązania. Przyczyna / działanie Ochrona przed częstym włączaniem. Odczekać 3-4 minuty do momentu uruchomienia sprężarki. Awaria zasilania lub konieczność wymiany bezpiecznika. Wtyczka zasilania jest odłączona. Możliwe, że timer opóźnienia został ustawiony w nieprawidłowy sposób. Jeżeli usterka nie zostanie usunięta po przeprowadzeniu tych czynności, prosimy o kontakt z instalatorem. Filtr powietrza jest zanieczyszczony. Drzwi lub okna są otwarte. Zasysanie powietrza i wylot powietrza zatkane. Ustawiona temperatura nie jest wystarczająco wysoka. Przyczyną pojawienia się zapachów mogą być papierosy, tlące się cząstki, perfumy itd., które mogły przyczepić się do wężownicy. Skraplanie jest spowodowane wilgotnym powietrzem, które pojawia się po długim okresie użytkowania urządzenia. Nastawa temperatury jest za niska, należy zwiększyć ustawienie i używać urządzenia na wyższej prędkości wentylatora. 6. Woda wypływa z klimatyzatora. Wyłączyć urządzenie i skontaktować się z dealerem. Jeżeli usterka nie zostanie usunięta, skontaktować się z dealerem / serwisantem. 1-18
