1 BBA PT 60 E SF BBA PT 90 GEHO ZZD900SGG BBA BA100K HIDROSTAL BETSY 100 Varisco Ecomatic 4 SYKES 4 Varisco Ecomatic 6 8 I DRIAL. KATALOG POMP

2 STRONA POMPY Wydajność ZŁĄCZE WYLOTOWE MOC SILNIKA / RPM BBA PT 60 E SF max. 65 m³ / h rpm BBA PT 90 max. 90 m³ / h 4 5,5 kw x 1800 rpm GEHO ZZD900SGG max. 95 m³ / h 4 7,5 kw x 1950 rpm BBA BA100K max. 135 m³ / h 4 5 kw x 1500 rpm HIDROSTAL BETSY 100 max. 136 m³/h 4 4 kw x 1500 rpm VARISCO ECOMATIC 4 max. 136 m³/h 4 7,5 kw x 1450 rpm SYKES 4 max. 140 m³/h 4 11 kw VARISCO ECOMATIC 6 max m³/h 6 11 kw tel DRIAL. KATALOG POMP I 9

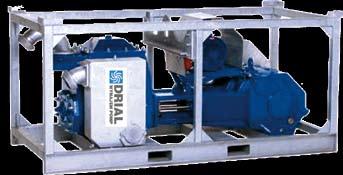

3 BBA PT 60 E SF GŁÓWNE ZASTOSOWANIE odwadnianie (obniżanie poziomu wody) horyzontalne odwadnianie oczyszczanie gruntu odwadnianie grawitacyjne pompa do drenażu ZALETY niezwykle długa żywotność wyposażona w podwójne tłoki w celu uzyskania stałego przepływu prosta budowa stała wysoka próżnia zapewnia prawidłowe działanie wypróbowana i przetestowana technologia UWAGI dozwolone układanie pomp jedna na drugiej (w stos) wyposażona w urządzenie do izolowania piasku i żwiru centralny uchwyt do podnoszenia 10 I DRIAL. KATALOG POMP

4 BBA PT 60 E SF Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Wydajność (m 3 /h) Ciecz Wydajność Wysokość podnoszenia woda max. 65 m³ / h max. 20 m WARUNKI PRACY Złącze wylotowe 4 Połączenie ssania 4 Waga 1200 kg Wymiary (dł. x szer. x wys.) 2200 x 1060 x 1044 mm DANE TECHNICZNE Silnik silnik elektryczny Moc silnika / rpm Kabel zasilający 1480 rpm - 4-bieg. 4m NAPĘD Napięcie / fazy / Hz 400V / 3-fazowy / 50 Hz tel DRIAL. KATALOG POMP I 11

5 BBA PT 90 GŁÓWNE ZASTOSOWANIE odwadnianie (obniżanie poziomu wody) horyzontalne odwadnianie oczyszczanie gruntu odwadnianie próżniowe odwadnianie grawitacyjne pompa do drenażu ZALETY niezwykle długa żywotność wyposażona w podwójne tłoki w celu uzyskania stałego przepływu prosta budowa stała wysoka próżnia zapewnia prawidłowe działanie dźwiękoszczelna obudowa wypróbowana i przetestowana technologia UWAGI dozwolone układanie pomp jedna na drugiej (w stos) wyposażona w urządzenie do izolowania piasku i żwiru centralny uchwyt do podnoszenia 12 I DRIAL. KATALOG POMP

6 BBA PT 90 Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Ciecz Wydajność Wysokość podnoszenia woda max. 90 m³ / h max. 20 m Wydajność (m 3 /h) WARUNKI PRACY Złącze wylotowe 4 Połączenie ssania 4 Waga 1855 kg Wymiary (dł. x szer. x wys.) 2250 x 950 x 1200 mm DANE TECHNICZNE Silnik diesel Marka Moc silnika / rpm Zbiornik paliwa Hatz 1D81Z 5,5 kw x 1800 rpm 180 l NAPĘD Zużycie paliwa 1,5 l/h przy pełnym obciążeniu tel DRIAL. KATALOG POMP I 13

7 GEHO ZZD900SGG GŁÓWNE ZASTOSOWANIE odwadnianie (obniżanie poziomu wody) horyzontalne odwadnianie oczyszczanie gruntu odwadnianie próżniowe odwadnianie grawitacyjne pompa do drenażu ZALETY wyposażona w podwójne tłoki w celu uzyskania stałego przepływu prosta budowa stała wysoka próżnia zapewnia prawidłowe działanie dźwiękoszczelna obudowa wypróbowana i przetestowana technologia UWAGI dozwolone układanie pomp jedna na drugiej (w stos) wyposażona w urządzenie do izolowania piasku i żwiru centralny uchwyt do podnoszenia 14 I DRIAL. KATALOG POMP

8 GEHO ZZD900SGG Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Ciecz Wydajność Wysokość podnoszenia woda max. 95 m³ / h max. 20 m Wydajność (m 3 /h) WARUNKI PRACY Złącze wylotowe 4 Połączenie ssania 4 Waga 1900 kg Wymiary (dł. x szer. x wys.) 2950 x 1050 x 1460 mm DANE TECHNICZNE Silnik diesel Marka Moc silnika / rpm Zbiornik paliwa Hatz 1D81Z 7,5 kw x 1950 rpm 300 l NAPĘD Zużycie paliwa 1,5 l/h przy pełnym obciążeniu tel DRIAL. KATALOG POMP I 15

9 BBA BA100K GŁÓWNE ZASTOSOWANIE pompowanie bentonitu, ścieków itp. w instalacjach igłofiltrowych wypompowywanie wykopów i rowów wypompowywanie z dołów i piwnic bypass na kanalizacji ZALETY duży swobodny przelot (do 82 mm) pompowanie cieczy lepkich zawierających ciała stałe bardzo niski poziom hałasu bardzo oszczędne (1,5l / h) pracy zabezpieczona obudową (kradzież, mróz) UWAGI centralny uchwyt do podnoszenia opcja: kontrola poziomu pompowanego medium (pływaki) 16 I DRIAL. KATALOG POMP

10 BBA BA100K Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Ciecz Wydajność Wysokość podnoszenia Wydajność (m 3 /h) woda, ścieki max. 135 m³ / h max. 18 m WARUNKI PRACY Złącze wylotowe 4 Połączenie ssania 4 Waga 1100 kg Swobodny przelot 82 mm Wymiary (dł. x szer. x wys.) 2010 x 1000 x 1405 mm Silnik diesel Marka Hatz 1D81Z Moc silnika / rpm 5 kw x 1500 rpm Zbiornik paliwa 220 l Zużycie paliwa 1,5 l/h przy pełnym obciążeniu DANE TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 17

11 Hidrostal Betsy 100 GŁÓWNE ZASTOSOWANIE ZALETY pompowanie bentonitu, ścieków itp. w instalacjach igłofiltrowych wypompowywanie wykopów i rowów wypompowywanie z dołów i piwnic bypass na kanalizacji duży swobodny przelot (do 75 mm) pompowanie cieczy lepkich zawierających ciała stałe łatwo może pompować ścieki surowe bardzo niski poziom hałasu bardzo oszczędne (1,5 l / h) pracy zabezpieczona obudową (kradzież, mróz) UWAGI centralny uchwyt do podnoszenia elektroniczny system próżniowy opcja: kontrola poziomu pompowanego medium (elektrody) 18 I DRIAL. KATALOG POMP

12 Hidrostal Betsy 100 Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Ciecz Wydajność Wysokość podnoszenia Wydajność (m 3 /h) woda, ścieki max. 136 m³ / h max. 16 m WARUNKI PRACY Złącze wylotowe 4 Połączenie ssania 4 Waga 1250 kg Swobodny przelot 75 mm Wymiary (dł. x szer. x wys.) 2015 x 1138 x 1470 mm Silnik diesel Marka Hatz 1D81Z Moc silnika / rpm 5 kw x 1500 rpm Zbiornik paliwa 180 l Zużycie paliwa 1,5 l/h przy pełnym obciążeniu DANE TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 19

13 varisco ecomatic 4 GŁÓWNE ZASTOSOWANIE pompowanie różnego rodzaju mułu, mieszanek oleju i wody oraz błota pompowanie bentonitu pompowanie ścieków przemysłowych pompowanie ścieków surowych i zanieczyszczonych wód powierzchniowych pompowanie na stacjach przepompowych oraz przy renowacji kanalizacji UWAGI kompaktowa budowa lekka konstrukcja mozliwość przesyłania na palecie 20 I DRIAL. KATALOG POMP

14 varisco ecomatic 4 Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Ciecz Wydajność Wysokość podnoszenia Wydajność (m 3 /h) woda, ścieki max. 136 m³ / h max. 16 m WARUNKI PRACY Złącze wylotowe 4 Połączenie ssania 4 Waga 600 kg Swobodny przelot 75 mm DANE TECHNICZNE Wymiary (dł. x szer. x wys.) Silnik Moc silnika / rpm 2015 x 1138 x 1470 mm elektryczny 7,5 kw x 1500 rpm NAPĘD tel DRIAL. KATALOG POMP I 21

15 SYKES 4 GŁÓWNE ZASTOSOWANIE pompowanie wody, praca w instalacji igłofiltrowej pompowanie różnego rodzaju mułu, mieszanek oleju i wody oraz błota pompowanie bentonitu pompowanie zanieczyszczonych wód powierzchniowych pompowanie na stacjach przepompowych UWAGI tylko do instalacji IGE powyżej 40 mb kompaktowa budowa lekka konstrukcja mozliwość przesyłania na palecie 22 I DRIAL. KATALOG POMP

16 SYKES 4 Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Ciecz Wydajność Wysokość podnoszenia Wydajność (m 3 /h) woda, ścieki max. 140 m³ / h max. 20 m WARUNKI PRACY Złącze wylotowe 4 Połączenie ssania 4 Waga 600 kg Swobodny przelot 50 mm DANE TECHNICZNE Silnik Marka Moc silnika / rpm elektryczny Sykes 11 kw NAPĘD tel DRIAL. KATALOG POMP I 23

17 varisco ecomatic 6 GŁÓWNE ZASTOSOWANIE pompowanie różnego rodzaju mułu, mieszanek oleju i wody oraz błota pompowanie bentonitu pompowanie ścieków przemysłowych pompowanie ścieków surowych i zanieczyszczonych wód powierzchniowych pompowanie na stacjach przepompowych oraz przy renowacji kanalizacji UWAGI kompaktowa budowa lekka konstrukcja mozliwość przesyłania na palecie 24 I DRIAL. KATALOG POMP

18 varisco ecomatic 6 Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Ciecz Wydajność Wysokość podnoszenia Wydajność (m 3 /h) woda, ścieki max. 330 m³ / h max. 20 m WARUNKI PRACY Złącze wylotowe 6 Połączenie ssania 6 Waga 650 kg Swobodny przelot 75 mm DANE TECHNICZNE Wymiary (dł. x szer. x wys.) Silnik Moc silnika / rpm 2015 x 1138 x 1470 mm elektryczny 11 kw x 1500 rpm NAPĘD tel DRIAL. KATALOG POMP I 25
