1 Zadzwoń po najlepszą ofertę pomp! Tel.: KATALOG POMP

2 PROFESJONALNE pompy to nasza specjalność! wynajem doradztwo sprzedaż sprzedaż części serwis

3 SPIS TREŚCI strona WITAMY W DRIAL 4 DLACZEGO DRIAL? 5-6 POMPY DO IGŁOFILTRÓW 8-25 POMPY DO ŚCIEKÓW I WODY BRUDNEJ POMPY ZATAPIALNE - DRENAŻOWE POMPY ZATAPIALNE - SZLAMOWE POMPY WYSOKOCIŚNIENIOWE AKCESORIA SERWIS I UTRZYMANIE 163 USŁUGI DODATKOWE 164 DODATKOWE INFORMACJE REFERENCJE WSPÓŁPRACA 174 KONTAKT 176

4 > WITAMY W DRIAL Jesteśmy polskim liderem branży, specjalizującym się w wynajmie pomp oraz kompletnym odwadnianiu. Klienci DRIAL to zakłady budowlane, zakłady oferujące usługi usuwania odpadów i oczyszczania ścieków jak również przedsiębiorstwa przemysłu energetycznego, petrochemicznego oraz górnictwa. 4 I DRIAL. KATALOG POMP Celem DRIAL jest zaoferowanie Klientom przystępnych rozwiązań w zakresie wynajmu i usług, aby w ten sposób zaspokoić potrzeby przedsiębiorstw, którym zapewnia się wykonywanie usług przez wykwalifikowanych i odpowiednio do branży wybranych współpracowników. DRIAL poprzez współpracę z Klientami rozumie ich potrzeby oferując w ten sposób najlepszy serwis, aby spełnić ich oczekiwania!

5 > DLACZEGO DRIAL? Wykwalifikowana kadra, nastawiona na klienta Najnowocześniejszy i najoszczędniejszy sprzęt Oddziały na terenie całego kraju oraz poza jego granicami Profesjonalne doradztwo Rzetelność, solidność, niezawodność DRIAL. KATALOG POMP I 5

6 > DLACZEGO WARTO WSPÓŁPRACOWAĆ Z DRIAL POLAND? Pomożemy Państwu zakończyć projekt szybciej dzięki: zapewnieniu doświadczonego konsultanta, aby pomógł w wyborze najlepszej dla pracy pompy zapewnieniu czystej pompy w bardzo dobrym stanie mechanicznym z certyfikatem Gotowy do wynajęcia wystawionym przez wykwalifikowanego serwisanta szybkiej dostawie na wskazane miejsce regularne serwisowanie sprzętu zgodnie z upływem motogodzin, co gwarantuje, że pompy działają prawidłowo, zgodnie z zaleceniami producenta w przypadku wystąpienia awarii, obiecujemy być na swoim miejscu pracy tak szybko jak tylko będzie to możliwe włączając w to święta oraz weekendy 6 I DRIAL. KATALOG POMP Zakończysz szybciej! Jako jedyni na rynku zapewniamy maszyny z pełnym zbiornikiem paliwa, dzięki czemu oszczędzasz na kosztach załogi i paliwa. Oszczędzasz czas i pieniądze! Najlepsza jakość. Najlepsza Wydajność. Największą korzyścią, jaką od nas otrzymujesz to: najwyższej klasy sprzęt oraz obsługa. Nasi eksperci specjalizujący się w wynajmie pomp pomogą Ci wybrać odpowiednią pompę do pracy. Nasza dostawa i pomoc w dobrze osprzętu przyczyniają się do szybkiego startu Twojej pracy co skutkuje tym, iż realizowane prace możesz zakończyć szybciej. Spójrz na codzienną analizę kosztów najmu. To dowód, na to dlaczego Drial jest najlepszym wyborem jako dostawca pomp.

7 > POMPY DO IGŁOFILTRÓW DRIAL dostarcza pełną gamę różnorodnych pomp odwadniających (do igłofiltrów). Pompy BBA i GEHO należą do najlepszych pomp do instalacji igłofiltrowych na rynku pod względem wydajności oraz najniższych kosztów związanych z energią i konserwacją. Pompy tłokowe DRIAL są wmontowane w obudowy tłumiące hałas, są odporne na ścieranie i wyróżniają się długą żywotnością, pracując nawet w najbardziej trudnych warunkach. Wymagają minimalnych konserwacji i kontroli. Pompy są dostępne w wersjach z silnikami Diesla oraz silnikami elektrycznymi. Pompy są przeznaczone do odwadniania za pomocą instalacji igłofiltrowych, horyzontalnego drenażu i dekonteminacji podłoża. DRIAL. KATALOG POMP I 7

8 POMPY DO IGŁOFILTRÓW BBA PT 60 E SF BBA PT 90 GEHO ZZD900SGG BBA BA100K HIDROSTAL BETSY 100 Varisco Ecomatic 4 SYKES 4 Varisco Ecomatic 6 8 I DRIAL. KATALOG POMP

9 POMPY DO IGŁOFILTRÓW STRONA POMPY Wydajność ZŁĄCZE WYLOTOWE MOC SILNIKA / RPM BBA PT 60 E SF max. 65 m³ / h rpm BBA PT 90 max. 90 m³ / h 4 5,5 kw x 1800 rpm GEHO ZZD900SGG max. 95 m³ / h 4 7,5 kw x 1950 rpm BBA BA100K max. 135 m³ / h 4 5 kw x 1500 rpm HIDROSTAL BETSY 100 max. 136 m³/h 4 4 kw x 1500 rpm VARISCO ECOMATIC 4 max. 136 m³/h 4 7,5 kw x 1450 rpm SYKES 4 max. 140 m³/h 4 11 kw VARISCO ECOMATIC 6 max m³/h 6 11 kw tel DRIAL. KATALOG POMP I 9

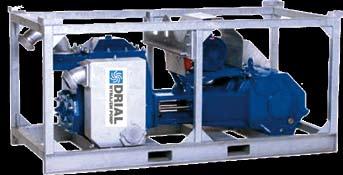

10 POMPY DO IGŁOFILTRÓW BBA PT 60 E SF GŁÓWNE ZASTOSOWANIE odwadnianie (obniżanie poziomu wody) horyzontalne odwadnianie oczyszczanie gruntu odwadnianie grawitacyjne pompa do drenażu ZALETY niezwykle długa żywotność wyposażona w podwójne tłoki w celu uzyskania stałego przepływu prosta budowa stała wysoka próżnia zapewnia prawidłowe działanie wypróbowana i przetestowana technologia UWAGI dozwolone układanie pomp jedna na drugiej (w stos) wyposażona w urządzenie do izolowania piasku i żwiru centralny uchwyt do podnoszenia 10 I DRIAL. KATALOG POMP

11 POMPY DO IGŁOFILTRÓW BBA PT 60 E SF Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Wydajność (m 3 /h) Ciecz Wydajność Wysokość podnoszenia woda max. 65 m³ / h max. 20 m WARUNKI PRACY Złącze wylotowe 4 Połączenie ssania 4 Waga 1200 kg Wymiary (dł. x szer. x wys.) 2200 x 1060 x 1044 mm DANE TECHNICZNE Silnik silnik elektryczny Moc silnika / rpm Kabel zasilający 1480 rpm - 4-bieg. 4m NAPĘD Napięcie / fazy / Hz 400V / 3-fazowy / 50 Hz tel DRIAL. KATALOG POMP I 11

12 POMPY DO IGŁOFILTRÓW BBA PT 90 GŁÓWNE ZASTOSOWANIE odwadnianie (obniżanie poziomu wody) horyzontalne odwadnianie oczyszczanie gruntu odwadnianie próżniowe odwadnianie grawitacyjne pompa do drenażu ZALETY niezwykle długa żywotność wyposażona w podwójne tłoki w celu uzyskania stałego przepływu prosta budowa stała wysoka próżnia zapewnia prawidłowe działanie dźwiękoszczelna obudowa wypróbowana i przetestowana technologia UWAGI dozwolone układanie pomp jedna na drugiej (w stos) wyposażona w urządzenie do izolowania piasku i żwiru centralny uchwyt do podnoszenia 12 I DRIAL. KATALOG POMP

13 POMPY DO IGŁOFILTRÓW BBA PT 90 Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Ciecz Wydajność Wysokość podnoszenia woda max. 90 m³ / h max. 20 m Wydajność (m 3 /h) WARUNKI PRACY Złącze wylotowe 4 Połączenie ssania 4 Waga 1855 kg Wymiary (dł. x szer. x wys.) 2250 x 950 x 1200 mm DANE TECHNICZNE Silnik diesel Marka Moc silnika / rpm Zbiornik paliwa Hatz 1D81Z 5,5 kw x 1800 rpm 180 l NAPĘD Zużycie paliwa 1,5 l/h przy pełnym obciążeniu tel DRIAL. KATALOG POMP I 13

14 POMPY DO IGŁOFILTRÓW GEHO ZZD900SGG GŁÓWNE ZASTOSOWANIE odwadnianie (obniżanie poziomu wody) horyzontalne odwadnianie oczyszczanie gruntu odwadnianie próżniowe odwadnianie grawitacyjne pompa do drenażu ZALETY wyposażona w podwójne tłoki w celu uzyskania stałego przepływu prosta budowa stała wysoka próżnia zapewnia prawidłowe działanie dźwiękoszczelna obudowa wypróbowana i przetestowana technologia UWAGI dozwolone układanie pomp jedna na drugiej (w stos) wyposażona w urządzenie do izolowania piasku i żwiru centralny uchwyt do podnoszenia 14 I DRIAL. KATALOG POMP

15 POMPY DO IGŁOFILTRÓW GEHO ZZD900SGG Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Ciecz Wydajność Wysokość podnoszenia woda max. 95 m³ / h max. 20 m Wydajność (m 3 /h) WARUNKI PRACY Złącze wylotowe 4 Połączenie ssania 4 Waga 1900 kg Wymiary (dł. x szer. x wys.) 2950 x 1050 x 1460 mm DANE TECHNICZNE Silnik diesel Marka Moc silnika / rpm Zbiornik paliwa Hatz 1D81Z 7,5 kw x 1950 rpm 300 l NAPĘD Zużycie paliwa 1,5 l/h przy pełnym obciążeniu tel DRIAL. KATALOG POMP I 15

16 POMPY DO IGŁOFILTRÓW BBA BA100K GŁÓWNE ZASTOSOWANIE pompowanie bentonitu, ścieków itp. w instalacjach igłofiltrowych wypompowywanie wykopów i rowów wypompowywanie z dołów i piwnic bypass na kanalizacji ZALETY duży swobodny przelot (do 82 mm) pompowanie cieczy lepkich zawierających ciała stałe bardzo niski poziom hałasu bardzo oszczędne (1,5l / h) pracy zabezpieczona obudową (kradzież, mróz) UWAGI centralny uchwyt do podnoszenia opcja: kontrola poziomu pompowanego medium (pływaki) 16 I DRIAL. KATALOG POMP

17 POMPY DO IGŁOFILTRÓW BBA BA100K Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Ciecz Wydajność Wysokość podnoszenia Wydajność (m 3 /h) woda, ścieki max. 135 m³ / h max. 18 m WARUNKI PRACY Złącze wylotowe 4 Połączenie ssania 4 Waga 1100 kg Swobodny przelot 82 mm Wymiary (dł. x szer. x wys.) 2010 x 1000 x 1405 mm Silnik diesel Marka Hatz 1D81Z Moc silnika / rpm 5 kw x 1500 rpm Zbiornik paliwa 220 l Zużycie paliwa 1,5 l/h przy pełnym obciążeniu DANE TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 17

18 POMPY DO IGŁOFILTRÓW Hidrostal Betsy 100 GŁÓWNE ZASTOSOWANIE ZALETY pompowanie bentonitu, ścieków itp. w instalacjach igłofiltrowych wypompowywanie wykopów i rowów wypompowywanie z dołów i piwnic bypass na kanalizacji duży swobodny przelot (do 75 mm) pompowanie cieczy lepkich zawierających ciała stałe łatwo może pompować ścieki surowe bardzo niski poziom hałasu bardzo oszczędne (1,5 l / h) pracy zabezpieczona obudową (kradzież, mróz) UWAGI centralny uchwyt do podnoszenia elektroniczny system próżniowy opcja: kontrola poziomu pompowanego medium (elektrody) 18 I DRIAL. KATALOG POMP

19 POMPY DO IGŁOFILTRÓW Hidrostal Betsy 100 Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Ciecz Wydajność Wysokość podnoszenia Wydajność (m 3 /h) woda, ścieki max. 136 m³ / h max. 16 m WARUNKI PRACY Złącze wylotowe 4 Połączenie ssania 4 Waga 1250 kg Swobodny przelot 75 mm Wymiary (dł. x szer. x wys.) 2015 x 1138 x 1470 mm Silnik diesel Marka Hatz 1D81Z Moc silnika / rpm 5 kw x 1500 rpm Zbiornik paliwa 180 l Zużycie paliwa 1,5 l/h przy pełnym obciążeniu DANE TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 19

20 POMPY DO IGŁOFILTRÓW varisco ecomatic 4 GŁÓWNE ZASTOSOWANIE pompowanie różnego rodzaju mułu, mieszanek oleju i wody oraz błota pompowanie bentonitu pompowanie ścieków przemysłowych pompowanie ścieków surowych i zanieczyszczonych wód powierzchniowych pompowanie na stacjach przepompowych oraz przy renowacji kanalizacji UWAGI kompaktowa budowa lekka konstrukcja mozliwość przesyłania na palecie 20 I DRIAL. KATALOG POMP

21 POMPY DO IGŁOFILTRÓW varisco ecomatic 4 Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Ciecz Wydajność Wysokość podnoszenia Wydajność (m 3 /h) woda, ścieki max. 136 m³ / h max. 16 m WARUNKI PRACY Złącze wylotowe 4 Połączenie ssania 4 Waga 600 kg Swobodny przelot 75 mm DANE TECHNICZNE Wymiary (dł. x szer. x wys.) Silnik Moc silnika / rpm 2015 x 1138 x 1470 mm elektryczny 7,5 kw x 1500 rpm NAPĘD tel DRIAL. KATALOG POMP I 21

22 POMPY DO IGŁOFILTRÓW SYKES 4 GŁÓWNE ZASTOSOWANIE pompowanie wody, praca w instalacji igłofiltrowej pompowanie różnego rodzaju mułu, mieszanek oleju i wody oraz błota pompowanie bentonitu pompowanie zanieczyszczonych wód powierzchniowych pompowanie na stacjach przepompowych UWAGI tylko do instalacji IGE powyżej 40 mb kompaktowa budowa lekka konstrukcja mozliwość przesyłania na palecie 22 I DRIAL. KATALOG POMP

23 POMPY DO IGŁOFILTRÓW SYKES 4 Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Ciecz Wydajność Wysokość podnoszenia Wydajność (m 3 /h) woda, ścieki max. 140 m³ / h max. 20 m WARUNKI PRACY Złącze wylotowe 4 Połączenie ssania 4 Waga 600 kg Swobodny przelot 50 mm DANE TECHNICZNE Silnik Marka Moc silnika / rpm elektryczny Sykes 11 kw NAPĘD tel DRIAL. KATALOG POMP I 23

24 POMPY DO IGŁOFILTRÓW varisco ecomatic 6 GŁÓWNE ZASTOSOWANIE pompowanie różnego rodzaju mułu, mieszanek oleju i wody oraz błota pompowanie bentonitu pompowanie ścieków przemysłowych pompowanie ścieków surowych i zanieczyszczonych wód powierzchniowych pompowanie na stacjach przepompowych oraz przy renowacji kanalizacji UWAGI kompaktowa budowa lekka konstrukcja mozliwość przesyłania na palecie 24 I DRIAL. KATALOG POMP

25 POMPY DO IGŁOFILTRÓW varisco ecomatic 6 Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Ciecz Wydajność Wysokość podnoszenia Wydajność (m 3 /h) woda, ścieki max. 330 m³ / h max. 20 m WARUNKI PRACY Złącze wylotowe 6 Połączenie ssania 6 Waga 650 kg Swobodny przelot 75 mm DANE TECHNICZNE Wymiary (dł. x szer. x wys.) Silnik Moc silnika / rpm 2015 x 1138 x 1470 mm elektryczny 11 kw x 1500 rpm NAPĘD tel DRIAL. KATALOG POMP I 25

26

27 > POMPY DO ŚCIEKÓW I WODY BRUDNEJ DRIAL oferuje szeroki wachlarz pomp do usuwania ścieków oraz cieczy zanieczyszczonych. Sercem asortymentu DRIAL są pompy Hidrostal Betsy, z niezatykającym się śrubowym wirnikiem odśrodkowym. Pompy BBA oraz pompy Thompson należą do najlepszych w swojej klasie, wyposażone w 100% mechaniczny system próżniowy (bezolejowy), zasysają szybko. Solidna budowa pomp oraz obudowa ochronna sprawiają, że pompy od DRIAL są idealne do stosowania w ciężkich warunkach. Wysokowydajne pompy DRIAL oraz odpowiadające najnowszym osiągnięciom techniki silniki diesla umożliwiają oferowanie maksymalnej wydajności po minimalych kosztach DRIAL. KATALOG POMP I 27

28 POMPY DO ŚCIEKÓW I WODY BRUDNEJ DIESEL HIDROSTAL BETSY 100 HIDROSTAL BETSY 125M SPP Q 150 BBA BA 150 BBA BV 140 BBA BA150E THOMPSON 6JSVE-DJDS-24T- DC BBA BA200E D328 HIDROSTAL BETSY 200 HIDROSTAL BETSY 300 PIONEER SL 200 PIONEER SL 300 BBA BA300E BBA BAC300S4 28 I DRIAL. KATALOG POMP

29 POMPY DO ŚCIEKÓW I WODY BRUDNEJ STRONA POMPY Wydajność HIDROSTAL BETSY 100 HIDROSTAL BETSY 125M DIESEL ZŁĄCZE WYLOTOWE MOC SILNIKA / RPM max. 136 m³/h 4 5,5 kw x 1500 rpm max. 330 m³/h 6 16,6 kw x 1650 rpm SPP Q 150 max. 380 m³/h 6 26 kw x 2200 rpm BBA BA 150 max. 380 m³/h 6 26 kw x 2200 rpm BBA BV 140 max. 400 m³/h 6 38 kw BBA BA150E max. 475 m³/h 6 37 kw x rpm THOMPSON 6JSVE- DJDS-24T-DC max. 511 m³ / h 6 37 kw x rpm BBA BA200E D328 max. 700 m³ / h 8 53 kw x 1500 rpm HIDROSTAL BETSY 200 HIDROSTAL BETSY 300 max. 720 m³/h 8 51 kw x 1500 rpm max m³/h 12 (kołnierz DN300 PN10) 51 kw x 1500 rpm PIONEER SL 200 max m³/h 8 72 kw PIONEER SL 300 max m³/h 8 89 kw BBA BA300E max m³/h kw x 1500 rpm BBA BA C300S4 max m³/h kw x 1800 rpm tel DRIAL. KATALOG POMP I 29

30 POMPY DO ŚCIEKÓW I WODY BRUDNEJ SILNIK ELEKTRYCZNY HIDROSTAL E5K-H THOMPSON 6JSVE- EBS-30 HIDROSTAL F6K-H HIDROSTAL F10K-HD HIDROSTAL I16K-SS 30 I DRIAL. KATALOG POMP

31 POMPY DO ŚCIEKÓW I WODY BRUDNEJ STRONA POMPY Wydajność ZŁĄCZE WYLOTOWE SILNIK ELEKTRYCZNY MOC SILNIKA / RPM HIDROSTAL E5K-H max. 340 m³/h 5 11 kw THOMPSON 6JSVE-EBS-30 max. 398 m³ / h 6 22,4 kw HIDROSTAL F6K-H max. 576 m³/h 6 30 kw HIDROSTAL F10K-HD max. 970 m³/h kw HIDROSTAL I16K-SS max m³/h 400 mm kołnierz 138 kw tel DRIAL. KATALOG POMP I 31

32 POMPY DO ŚCIEKÓW I WODY BRUDNEJ Hidrostal Betsy 100 GŁÓWNE ZASTOSOWANIE ZALETY pompowanie bentonitu, ścieków itp. w instalacjach igłofiltrowych wypompowywanie wykopów i rowów wypompowywanie z dołów i piwnic bypass na kanalizacji duży swobodny przelot (do 75 mm) pompowanie cieczy lepkich zawierających ciała stałe łatwo może pompować ścieki surowe bardzo niski poziom hałasu bardzo oszczędne (1,5 l / h) pracy zabezpieczona obudową (kradzież, mróz) UWAGI centralny uchwyt do podnoszenia elektroniczny system próżniowy opcja: kontrola poziomu pompowanego medium (elektrody) 32 I DRIAL. KATALOG POMP

33 POMPY DO ŚCIEKÓW I WODY BRUDNEJ Hidrostal Betsy 100 Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Ciecz Wydajność Wysokość podnoszenia Wydajność (m 3 /h) woda, ścieki max. 136 m³ / h max. 16 m WARUNKI PRACY Złącze wylotowe 4 Połączenie ssania 4 Waga 1250 kg Swobodny przelot 75 mm Wymiary (dł. x szer. x wys.) 2015 x 1138 x 1470 mm Silnik diesel Marka Hatz 1D81Z Moc silnika / rpm 5,5 kw x 1500 rpm Zbiornik paliwa 180 l Zużycie paliwa 1,5 l/h przy pełnym obciążeniu DANE TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 33

34 POMPY DO ŚCIEKÓW I WODY BRUDNEJ Hidrostal Betsy 125M GŁÓWNE ZASTOSOWANIE pompowanie bentonitu, ścieków itp. w instalacjach igłofiltrowych wypompowywanie wykopów i rowów wypompowywanie z dołów i piwnic bypass na kanalizacji ZALETY duży swobodny przelot (do 100 mm) pompowanie cieczy lepkich zawierających ciała stałe łatwo może pompować ścieki surowe bardzo niski poziom hałasu bardzo oszczędne (4l / h) pracy zabezpieczona obudową (kradzież, mróz) UWAGI centralny uchwyt do podnoszenia elektroniczny system próżniowy opcja: kontrola poziomu pompowanego medium (elektrody) 34 I DRIAL. KATALOG POMP

35 POMPY DO ŚCIEKÓW I WODY BRUDNEJ Hidrostal Betsy 125M Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Wydajność (m 3 /h) Ciecz Wydajność Wysokość podnoszenia woda, ścieki max. 330 m³ / h max. 31 m WARUNKI PRACY Złącze wylotowe 6 Połączenie ssania 6 Waga 1900 kg Swobodny przelot 100 mm Wymiary (dł. x szer. x wys.) 2400 x 950 x 1670 mm DANE TECHNICZNE Silnik diesel Marka Moc silnika / rpm Zbiornik paliwa Caterpillar c.q. Deutz 16,6 kw x 1650 rpm 300 l NAPĘD Zużycie paliwa 4 l/h przy pełnym obciążeniu tel DRIAL. KATALOG POMP I 35

36 POMPY DO ŚCIEKÓW I WODY BRUDNEJ SPP Q 150 GŁÓWNE ZASTOSOWANIE» pompowanie bentonitu, wody brudnej, ścieków itp.» wypompowywanie wykopów i rowów» wypompowywanie z dołów i piwnic» bypass na kanalizacji ZALETY duży swobodny przelot (do 100 mm) pompowanie cieczy lepkich zawierających ciała stałe pompowanie ścieków bardzo niski poziom hałasu bardzo oszczędne (5l / h) pracy zabezpieczona obudową (kradzież, mróz) UWAGI centralny uchwyt do podnoszenia elektroniczny system próżniowy 36 I DRIAL. KATALOG POMP

37 POMPY DO ŚCIEKÓW I WODY BRUDNEJ SPP Q 150 Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Wydajność (m 3 /h) Ciecz Wydajność Wysokość podnoszenia woda, ścieki max. 380 m³ / h max. 26 m WARUNKI PRACY Złącze wylotowe 6 Połączenie ssania 6 Waga 1313 kg Swobodny przelot 100 mm Wymiary (dł. x szer. x wys.) 2380 x 1600 x 1778 mm DANE TECHNICZNE Silnik diesel Marka Moc silnika / rpm Zbiornik paliwa Isuzu 3CE1 26 kw x 2200 rpm 220 l NAPĘD Zużycie paliwa 5,2 l/h przy pełnym obciążeniu tel DRIAL. KATALOG POMP I 37

38 POMPY DO ŚCIEKÓW I WODY BRUDNEJ BBA BA 150 GŁÓWNE ZASTOSOWANIE» pompowanie bentonitu, wody brudnej, ścieków itp.» wypompowywanie wykopów i rowów» wypompowywanie z dołów i piwnic» bypass na kanalizacji ZALETY duży swobodny przelot (do 100 mm) pompowanie cieczy lepkich zawierających ciała stałe pompowanie ścieków bardzo niski poziom hałasu bardzo oszczędne (5,2 l / h) pracy zabezpieczona obudową (kradzież, mróz) UWAGI centralny uchwyt do podnoszenia elektroniczny system próżniowy 38 I DRIAL. KATALOG POMP

39 POMPY DO ŚCIEKÓW I WODY BRUDNEJ BBA BA 150 Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Wydajność (m 3 /h) Ciecz Wydajność Wysokość podnoszenia woda, ścieki max. 380 m³ / h max. 36 m WARUNKI PRACY Złącze wylotowe 6 Połączenie ssania 6 Waga 2100 kg Swobodny przelot 80 mm Wymiary (dł. x szer. x wys.) 2050 x 1050 x 1600 mm DANE TECHNICZNE Silnik diesel Marka Moc silnika / rpm Zbiornik paliwa Deutz 26 kw x 2200 rpm 220 l NAPĘD Zużycie paliwa 5,2 l/h przy pełnym obciążeniu tel DRIAL. KATALOG POMP I 39

40 POMPY DO ŚCIEKÓW I WODY BRUDNEJ BBA BV 140 GŁÓWNE ZASTOSOWANIE» pompowanie wody» pompowanie szlamów» pompowanie betonitu» pompowanie wody z dużą ilościa piachu» pompa do pracy z ciężkim materiałem ZALETY może pracować stale bez ograniczeń, również na sucho duży swobodny przelot (do 100 mm) pompowanie cieczy lepkich zawierających ciała stałe pompowanie ścieków bardzo niski poziom hałasu bardzo oszczędne (4-6 l / h) pracy zabezpieczona obudową (kradzież, mróz) UWAGI centralny uchwyt do podnoszenia elektroniczny system próżniowy 40 I DRIAL. KATALOG POMP

41 POMPY DO ŚCIEKÓW I WODY BRUDNEJ BBA BV 140 Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Wydajność (m 3 /h) Ciecz Wydajność Wysokość podnoszenia woda, ścieki max. 400 m³ / h max. 31 m WARUNKI PRACY Złącze wylotowe 6 Połączenie ssania 6 Waga 2100 kg Swobodny przelot 80 mm Wymiary (dł. x szer. x wys.) 2050 x 1050 x 1600 mm DANE TECHNICZNE Silnik diesel Marka Moc silnika / rpm Zbiornik paliwa Deutz 38 kw 220 l NAPĘD Zużycie paliwa 4-6 l/h przy pełnym obciążeniu tel DRIAL. KATALOG POMP I 41

42 POMPY DO ŚCIEKÓW I WODY BRUDNEJ BBA BA 150E GŁÓWNE ZASTOSOWANIE pompowanie bentonitu, ścieków itp. wypompowywanie wykopów i rowów wypompowywanie z dołów i piwnic bypass na kanalizacji ZALETY duży swobodny przelot (do 80 mm) pompowanie cieczy lepkich zawierających ciała stałe pompowanie ścieków bardzo niski poziom hałasu 61 db (A) przy 10 m UWAGI centralny uchwyt do podnoszenia 42 I DRIAL. KATALOG POMP

43 POMPY DO ŚCIEKÓW I WODY BRUDNEJ BBA BA 150E Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Ciecz Wydajność Wysokość podnoszenia Wydajność (m 3 /h) woda, ścieki max. 475 m³ / h max. 37 m WARUNKI PRACY Złącze wylotowe 6 Połączenie ssania 8 Waga 1600 kg Swobodny przelot 80 mm Wymiary (dł. x szer. x wys.) 2500 x 1050 x 1600 mm Silnik diesel Marka Perkins 404D-22T Moc silnika / rpm 37 kw x rpm Zbiornik paliwa 300 l Zużycie paliwa 4 l/h przy pełnym obciążeniu DANE TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 43

44 POMPY DO ŚCIEKÓW I WODY BRUDNEJ THOMPSON 6JSVE-DJDS-24T-DC GŁÓWNE ZASTOSOWANIE wypompowywanie wykopów i rowów wypompowywanie z dołów i piwnic bypass na kanalizacji ZALETY pompowanie cieczy lepkich zawierających ciała stałe pompowanie ścieków bardzo niski poziom hałasu 62 db (A) przy 10m UWAGI centralny uchwyt do podnoszenia 44 I DRIAL. KATALOG POMP

45 POMPY DO ŚCIEKÓW I WODY BRUDNEJ THOMPSON 6JSVE-DJDS-24T-DC Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Ciecz Wydajność Wysokość podnoszenia Wydajność (m 3 /h) woda, ścieki max. 511 m³ / h max. 32 m WARUNKI PRACY Złącze wylotowe 6 Połączenie ssania 8 Waga 2300 kg Swobodny przelot 75 mm Wymiary (dł. x szer. x wys.) 2750 x 1250 x 2050 mm Silnik diesel Marka John Deere 4024TF281 Moc silnika / rpm 37 kw x rpm Zbiornik paliwa 300 l Zużycie paliwa 5-8 l/h DANE TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 45

46 POMPY DO ŚCIEKÓW I WODY BRUDNEJ BBA BA200E D328 GŁÓWNE ZASTOSOWANIE pompowanie bentonitu, ścieków itp. wypompowywanie wykopów i rowów wypompowywanie z dołów i piwnic bypass na kanalizacji ZALETY duży swobodny przelot pompowanie cieczy lepkich zawierających ciała stałe pompowanie ścieków bardzo niski poziom hałasu 62 db (A) przy 10m UWAGI centralny uchwyt do podnoszenia 46 I DRIAL. KATALOG POMP

47 POMPY DO ŚCIEKÓW I WODY BRUDNEJ BBA BA200E D328 Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Ciecz Wydajność Wysokość podnoszenia Wydajność (m 3 /h) woda, ścieki max. 700 m³ / h max. 32 m WARUNKI PRACY Złącze wylotowe 6 Połączenie ssania 8 Waga 1600 kg Swobodny przelot 80 mm Wymiary (dł. x szer. x wys.) 2500 x 1250 x 1996 mm Silnik diesel Marka Perkins 1104D-44T Moc silnika / rpm 53 kw x 1500 rpm Zbiornik paliwa 300 l Zużycie paliwa 8-13 l/h DANE TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 47

48 POMPY DO ŚCIEKÓW I WODY BRUDNEJ Hidrostal Betsy 200 GŁÓWNE ZASTOSOWANIE pompowanie bentonitu, ścieków itp. wypompowywanie wykopów i rowów wypompowywanie z dołów i piwnic bypass na kanalizacji ZALETY duży swobodny przelot pompowanie cieczy lepkich zawierających ciała stałe niezatykający się ośrodkowy wirnik śrubowy bardzo niski poziom hałasu i bardzo oszczędne zużycie paliwa UWAGI centralny uchwyt do podnoszenia opcja: kontrola poziomu pompowanego medium (elektrody) 48 I DRIAL. KATALOG POMP

49 POMPY DO ŚCIEKÓW I WODY BRUDNEJ Hidrostal Betsy 200 Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Wydajność (m 3 /h) Ciecz Wydajność Wysokość podnoszenia woda, ścieki max. 720 m³ / h max. 42 m WARUNKI PRACY Złącze wylotowe 8 Połączenie ssania 8 Waga 2900 kg Swobodny przelot 115 mm Wymiary (dł. x szer. x wys.) 3600 x 1100 x 2320 mm Silnik diesel Marka Caterpillar c.q. Deutz Moc silnika / rpm 51 kw x 1500 rpm Zbiornik paliwa 475 l Zużycie paliwa 12 l/h przy pełnym obciążeniu DANE TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 49

50 POMPY DO ŚCIEKÓW I WODY BRUDNEJ Hidrostal Betsy 300 GŁÓWNE ZASTOSOWANIE pompowanie bentonitu, ścieków itp. wypompowywanie wykopów i rowów wypompowywanie z dołów i piwnic bypass na kanalizacji ZALETY duży swobodny przelot pompowanie cieczy lepkich zawierających ciała stałe nie zatykający się ośrodkowy wirnik śrubowy bardzo niski poziom hałasu i bardzo oszczędne zużycie paliwa UWAGI centralny uchwyt do podnoszenia opcja: kontrola poziomu pompowanego medium (elektrody) 50 I DRIAL. KATALOG POMP

51 POMPY DO ŚCIEKÓW I WODY BRUDNEJ Hidrostal Betsy 300 Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Wydajność (m 3 /h) Ciecz Wydajność Wysokość podnoszenia Złącze wylotowe Połączenie ssania Waga Swobodny przelot Wymiary (dł. x szer. x wys.) Silnik Marka Moc silnika / rpm Zbiornik paliwa Zużycie paliwa woda, ścieki max m³ / h max. 33 m 12 (kołnierz DN300 PN10) 12 (kołnierz DN300 PN10) 3150 kg 120 mm 3350 x 1100 x 2340 mm diesel Caterpillar c.q. Deutz 51 kw x 1500 rpm 475 l 12 l/h przy pełnym obciążeniu WARUNKI PRACY DANE TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 51

52 POMPY DO ŚCIEKÓW I WODY BRUDNEJ PIONEER SL 200 GŁÓWNE ZASTOSOWANIE pompowanie wody pompowanie ścieków wypompowywanie wykopów i rowów wypompowywanie z dołów i piwnic bypass na kanalizacji ZALETY duży swobodny przelot pompowanie cieczy lepkich zawierających ciała stałe bardzo niski poziom hałasu i bardzo oszczędne zużycie paliwa UWAGI centralny uchwyt do podnoszenia opcja: kontrola poziomu pompowanego medium (elektrody) 52 I DRIAL. KATALOG POMP

53 POMPY DO ŚCIEKÓW I WODY BRUDNEJ PIONEER SL 200 Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Wydajność (m 3 /h) Ciecz Wydajność Wysokość podnoszenia woda, ścieki max m³ / h max m WARUNKI PRACY Złącze wylotowe 8 Połączenie ssania 8 Waga 2750 kg Swobodny przelot 76 mm Wymiary (dł. x szer. x wys.) 3400 x 125 x 1800 mm Silnik diesel Marka ISUZU Moc silnika / rpm 72 kw Zbiornik paliwa 600 litrów Zużycie paliwa l/h przy pełnym obciążeniu DANE TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 53

54 POMPY DO ŚCIEKÓW I WODY BRUDNEJ PIONEER SL 300 GŁÓWNE ZASTOSOWANIE pompowanie wody pompowanie ścieków wypompowywanie wykopów i rowów wypompowywanie z dołów i piwnic bypass na kanalizacji ZALETY duży swobodny przelot pompowanie cieczy lepkich zawierających ciała stałe nie zatykający się ośrodkowy wirnik śrubowy bardzo niski poziom hałasu i bardzo oszczędne zużycie paliwa UWAGI centralny uchwyt do podnoszenia opcja: kontrola poziomu pompowanego medium (elektrody) 54 I DRIAL. KATALOG POMP

55 POMPY DO ŚCIEKÓW I WODY BRUDNEJ PIONEER SL 300 Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Wydajność (m 3 /h) Ciecz Wydajność Wysokość podnoszenia woda, ścieki max m³/h max. 45 m WARUNKI PRACY Złącze wylotowe 8 Połączenie ssania 8 Waga 7600 kg Swobodny przelot 95 mm Wymiary (dł. x szer. x wys.) mm Silnik diesel Marka JCB 444 TCEA Moc silnika / rpm 89 kw x 1250 rpm Zbiornik paliwa 900 litrów Zużycie paliwa 19 l/h przy pełnym obciążeniu DANE TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 55

56 POMPY DO ŚCIEKÓW I WODY BRUDNEJ BBA BA300E GŁÓWNE ZASTOSOWANIE wypompowywanie wykopów i rowów wypompowywanie z dołów i piwnic bypass na kanalizacji ZALETY duży swobodny przelot pompowanie cieczy lepkich zawierających ciała stałe łatwo może pompować ścieki surowe bardzo niski poziom hałasu 64 db (A) przy 10m UWAGI centralny uchwyt do podnoszenia elektroniczny system próżniowy 56 I DRIAL. KATALOG POMP

57 POMPY DO ŚCIEKÓW I WODY BRUDNEJ BBA BA300E Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Wydajność (m 3 /h) Ciecz Wydajność Wysokość podnoszenia woda, ścieki max m³ / h max. 18 m WARUNKI PRACY Złącze wylotowe 12 Połączenie ssania 12 Waga 4000 kg Swobodny przelot 100 mm Wymiary (dł. x szer. x wys.) 3800 x 1250 x 2350 mm Silnik diesel Marka Perkins 1104D-44TA Moc silnika / rpm 67 kw x 1500 rpm Zbiornik paliwa 300 l Zużycie paliwa l/h DANE TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 57

58 POMPY DO ŚCIEKÓW I WODY BRUDNEJ BBA BAC300S4 GŁÓWNE ZASTOSOWANIE wypompowywanie wykopów i rowów wypompowywanie z dołów i piwnic bypass na kanalizacji ZALETY duży swobodny przelot pompowanie cieczy lepkich zawierających ciała stałe łatwo może pompować ścieki surowe bardzo niski poziom hałasu 64 db (A) przy 10m UWAGI centralny uchwyt do podnoszenia 58 I DRIAL. KATALOG POMP

59 POMPY DO ŚCIEKÓW I WODY BRUDNEJ BBA BAC300S4 Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Wydajność (m 3 /h) Ciecz Wydajność Wysokość podnoszenia woda, ścieki max m³ / h max. 18 m WARUNKI PRACY Złącze wylotowe 12 Połączenie ssania 12 Waga 4000 kg Swobodny przelot 102 mm Wymiary (dł. x szer. x wys.) 3800 x 1250 x 2350 mm Silnik diesel Marka Perkins 1104D-44TA Moc silnika / rpm 75 kw x 1800 rpm Zbiornik paliwa 300 l Zużycie paliwa l/h DANE TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 59

60 POMPY DO ŚCIEKÓW I WODY BRUDNEJ Hidrostal E5K-H GŁÓWNE ZASTOSOWANIE ZALETY pompowanie różnego rodzaju mułu, mieszanek oleju i wody oraz błota pompowanie bentonitu pompowanie ścieków przemysłowych pompowania ścieków surowych i zanieczyszczonych wód powierzchniowych pompowanie na stacjach przepompowych oraz przy renowacji kanalizacji można ustawić pionowo lub poziomo silnik ma płaszcz chłodzący, co oznacza, że pompa może również pracować na sucho duży swobodny przelot nie zatykający się ośrodkowy wirnik śrubowy bardzo niski poziom hałasu UWAGI wybór konfiguracji: zanurzona lub całkiem sucha i stojąca na podłożu opcja: system próżniowy do suchego samozasysania w konfiguracji suchej opcja: skrzynka rozdzielcza z regulacją poziomu (elektrody) opcja: 90 stopniowe kolanko (kołnierz) 60 I DRIAL. KATALOG POMP

61 POMPY DO ŚCIEKÓW I WODY BRUDNEJ Hidrostal E5K-H Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Wydajność (m 3 /h) Ciecz woda, ścieki Wydajność max. 340 m³ / h Wysokość podnoszenia max. 22 m Złącze wylotowe 5 Waga 500 kg Swobodny przelot 100 mm Wymiary (dł. x szer. x wys.) 1780 x 650 x 810 mm Silnik silnik elektryczny Moc silnika maksymalna 14 kw Moc silnika nominalna 11 kw Prędkość obrotowa 1460 rpm Zabezpieczenie 26 A Start star-delta Kabel pompy 20 m Kabel zasilający 4 m Napięcie / fazy / Hz 400V / 3-fazowy / 50 Hz WARUNKI DANE PRACY TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 61

62 POMPY DO ŚCIEKÓW I WODY BRUDNEJ THOMPSON 6JSVE-EBS-30 GŁÓWNE ZASTOSOWANIE wypompowywanie wykopów i rowów wypompowywanie z dołów i piwnic bypass na kanalizacji ZALETY duży swobodny przelot pompowanie cieczy lepkich zawierających ciała stałe pompowanie ścieków bardzo niski poziom hałasu w otwartych przestrzeniach UWAGI centralny uchwyt do podnoszenia 62 I DRIAL. KATALOG POMP

63 POMPY DO ŚCIEKÓW I WODY BRUDNEJ THOMPSON 6JSVE-EBS-30 Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Wydajność (m 3 /h) Ciecz woda, ścieki Wydajność max. 398 m³ / h Wysokość podnoszenia max. 23 m Złącze wylotowe 6 Połączenie ssania 6 Waga 1084 kg Swobodny przelot 76 mm Wymiary (dł. x szer. x wys.) 2009 x 1007 x 1650 mm Moc silnika maksymalna silnik elektryczny Moc silnika nominalna 22.4 kw Prędkość obrotowa 1460 rpm Zabezpieczenie 62 A Start falownik (VFD) Kabel pompy 20 m Napięcie / fazy / Hz 220/380/440 V / 50 Hz WARUNKI PRACY DANE TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 63

64 POMPY DO ŚCIEKÓW I WODY BRUDNEJ Hidrostal F6K-H GŁÓWNE ZASTOSOWANIE ZALETY pompowanie różnego rodzaju mułu, mieszanek oleju i wody oraz błota pompowanie bentonitu pompowanie ścieków przemysłowych pompowanie ścieków surowych i zanieczyszczonych wód powierzchniowych pompowanie na stacjach przepompowych oraz przy renowacji kanalizacji można ustawić pionowo lub poziomo silnik ma płaszcz chłodzący, co oznacza, że pompa może również pracować na sucho duży swobodny przelot niezatykający się ośrodkowy wirnik śrubowy bardzo niski poziom hałasu UWAGI wybór konfiguracji: zanurzona lub całkiem sucha i stojąca na podłożu opcja: system próżniowy do suchego samozasysania w konfiguracji suchej opcja: skrzynka rozdzielcza z regulacją poziomu (elektrody) opcja: 90 stopniowe kolanko (kołnierz) 64 I DRIAL. KATALOG POMP

65 POMPY DO ŚCIEKÓW I WODY BRUDNEJ Hidrostal F6K-H Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Ciecz Wydajność Wysokość podnoszenia Wydajność (m 3 /h) woda, ścieki max. 576 m³ / h max. 34 m WARUNKI PRACY Złącze wylotowe 6 Waga 750 kg Swobodny przelot 115 mm Wymiary (dł. x szer. x wys.) 2100 x 860 x 1120 mm Silnik silnik elektryczny Moc silnika maksymalna 37 kw Moc silnika nominalna 30 kw Prędkość obrotowa 1460 rpm Zabezpieczenie 65 A Start star-delta Kabel pompy 20 m Kabel zasilający 4 m Napięcie / fazy / Hz 400V / 3-fazowy / 50 Hz DANE TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 65

66 POMPY DO ŚCIEKÓW I WODY BRUDNEJ Hidrostal F10K-HD GŁÓWNE ZASTOSOWANIE pompowanie różnego rodzaju mułu, mieszanek oleju i wody oraz błota pompowanie bentonitu pompowanie ścieków przemysłowych pompowanie ścieków surowych i zanieczyszczonych wód powierzchniowych pompowanie na stacjach przepompowych oraz przy renowacji kanalizacji ZALETY UWAGI można ustawić pionowo lub poziomo silnik ma płaszcz chłodzący, co oznacza, że pompa może również pracować na sucho duży swobodny przelot niezatykający się ośrodkowy wirnik śrubowy bardzo niski poziom hałasu wybór konfiguracji: zanurzona lub całkiem sucha i stojąca na podłożu opcja: system próżniowy do suchego samozasysania w konfiguracji suchej opcja: skrzynka rozdzielcza z regulacją poziomu (elektrody) opcja: 90 stopniowe kolanko (kołnierz) opcja: podstawka do ustawienia pionowego 66 I DRIAL. KATALOG POMP

67 POMPY DO ŚCIEKÓW I WODY BRUDNEJ Hidrostal F10K-HD Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Ciecz Wydajność Wysokość podnoszenia Wydajność (m 3 /h) woda, ścieki max. 970 m³ / h max. 30 m WARUNKI PRACY Złącze wylotowe 10 Waga 590 kg Swobodny przelot 120 mm Wymiary (dł. x szer. x wys.) 840 x 1715 mm Silnik silnik elektryczny Moc silnika maksymalna 37 kw Moc silnika nominalna 30 kw Prędkość obrotowa 1460 rpm Zabezpieczenie 65 A Start star-delta Kabel pompy 20 m Kabel zasilający 4 m Napięcie / fazy / Hz 400V / 3-fazowy / 50 Hz DANE TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 67

68 POMPY DO ŚCIEKÓW I WODY BRUDNEJ Hidrostal I16K-SS GŁÓWNE ZASTOSOWANIE ZALETY pompowanie różnego rodzaju mułu, mieszanek oleju i wody oraz błota pompowanie wód powierzchniowych w stacjach przepompowych pompowanie ścieków przemysłowych pompowanie ścieków surowych i zanieczyszczonych wód powierzchniowych pompowanie wód chłodzących pompowanie na stacjach przepompowych oraz przy renowacji kanalizacji można ustawić pionowo lub poziomo silnik ma płaszcz chłodzący, co oznacza, że pompa może również pracować na sucho duży swobodny przelot nie zatykający się ośrodkowy wirnik śrubowy bardzo niski poziom hałasu UWAGI wybór konfiguracji: zanurzona lub całkiem sucha i stojąca na podłożu opcja: system próżniowy do suchego samozasysania w konfiguracji suchej opcja: może być wyposażona w system próżniowy 68 I DRIAL. KATALOG POMP

69 POMPY DO ŚCIEKÓW I WODY BRUDNEJ Hidrostal I16K-SS Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Ciecz Wydajność Wysokość podnoszenia Złącze wylotowe Waga Swobodny przelot Wymiary (dł. x szer. x wys.) Silnik Moc silnika (elec. p1) Moc silnika nominalna Prędkość obrotowa Zabezpieczenie Start Kabel pompy Napięcie / fazy / Hz Wydajność (m 3 /h) woda, ścieki max m³ / h max. 34 m 400 mm kołnierz 4000 kg 180 mm 3500 x 1400 x 1500 mm silnik elektryczny 138 kw 110 kw 970 rpm 262 A falownik (VFD) 20 m 400V / 3-fazowy / 50 Hz WARUNKI PRACY DANE TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 69

70

71 > POMPY ZATAPIALNE - DRENAŻOWE DRIAL oferuje bogaty wachlarz pomp zatapialnych do drenażu. Flota pomp zatapialnych DRIAL zawiera pompy Tsurumi wyróżniające się wysoką wydajnością i możliwością pracy nawet w najcięższych warunkach. Pompy zatapialne DRIAL są trwałe i kompaktowe, począwszy od pomp do piasku i odpadów do wydajnych pomp odwadniajających. Pompy DRIAL znajdują wszchstronne zastosowanie. Te wszechstronne pompy nadają się idealnie do obszarów trudnodostępnych i głębokich. Każda pompa jest wyposażona w 20 metrowy kabel i ewentualnie kołnierz ssący do odprowadzania pozostałej wody (może zebrać ciecz do poziomu 5mm). DRIAL. KATALOG POMP I 71

72 POMPY ZATAPIALNE - DRENAŻOWE TSURUMI LSC1.4S-61 TSURUMI SERIA HS TSURUMI SERIA LB TSURUMI SERIA KRS TSURUMI SERIA KRS z agitatorem Tsurumi seria GPN Tsurumi seria NKZ TSURUMI SERIA KTV FLYGT SERIA 2000 FLYGT SERIA 2600 FLYGT SERIA I DRIAL. KATALOG POMP

73 POMPY ZATAPIALNE - DRENAŻOWE STRONA POMPY WYDAJNOŚĆ ZŁĄCZE WYLOTOWE MOC SILNIKA / RPM 74 TSURUMI LSC1.4S-61 max. 10 m³ / h 1 0,48 kw 75 TSURUMI SERIA HS max. 12,4-18 m³/h mm 0,4-0,75 kw TSURUMI SERIA LB max m³/h 2 0,48-1,5 kw TSURUMI SERIA KRS max m³/h różnie 3-22 kw TSURUMI SERIA KRS z agitatorem max m³/h różnie 4-9 kw 82 TSURUMI SERIA GPN max. 185 m³/h różnie 5,5 kw / 11 kw 83 TSURUMI SERIA NKZ max m³/h różnie 2,2 kw - 11kW TSURUMI SERIA KTV max. 17,5-60 m³/h 2 / 3 0,75-5,5 kw FLYGT SERIA 2000 max m³/h 2 / 3 / 4 3,7-37 kw FLYGT SERIA 2600 max m³/h 3 / 4 / 6 0,85-18kW FLYGT SERIA 2700 max m³/h 3 / kw tel DRIAL. KATALOG POMP I 73

74 POMPY ZATAPIALNE - DRENAŻOWE Tsurumi LSC1.4S-61 Wysokość podnoszenia (m) WARUNKI PRACY Ciecz Wydajność Wysokość podnoszenia czysta woda max. 10 m³ / h max. 11 m Wydajność (m 3 /h) DANE TECHNICZNE Złącze wylotowe 1" Waga 12 kg Wymiary (szer. x wys.) 196 x 316 mm NAPĘD Silnik Moc silnika Zabezpieczenie Start Kabel pompy Napięcie / fazy / Hz silnik elektryczny 0,48 kw 2,9/6,2 A bezpośredni 20 m (3 x 1,5 mm²) 110V / 1-fazowy / 50Hz 74 I DRIAL. KATALOG POMP

75 POMPY ZATAPIALNE - DRENAŻOWE Tsurumi Seria hs Wysokość podnoszenia (m) HS2.4S HS2.75S HS3.75S Wydajność (m 3 /h) Model HS2.4S HS2.75S HS3.75S Ciecz woda czysta, gruntowa, woda z piaskiem Wydajność [m 3 /h] 12,4 13,8 18 Wysokość podnoszenia max. [m] 12, Złącze wylotowe 50 mm 50 mm 80 mm Waga [kg] 11, ,6 Wymiary (szer. x wys.) [mm] 240 x x x 424 Silnik elektryczny Moc silnika [kw] 0,4 0,75 0,75 Zabezpieczenie [A] 2,6 4,8 4,8 Start bezpośredni Kabel pompy 10 m Napięcie / fazy / Hz 230V/1-fazowy/50Hz tel DRIAL. KATALOG POMP I 75

76 POMPY ZATAPIALNE - DRENAŻOWE Tsurumi Seria LB GŁÓWNE ZASTOSOWANIE zanieczyszczone wody budowlane i przemysłowe pompa awaryjna drenaż wielofunkcyjne wykorzystanie ZALETY zwiększona odporność na zużycie, jeżeli pompowana ciecz zawiera cząstki abrazyjne najbardziej trwałe dostępne uszczelnienie elektrody rozpoznając wodę automatycznie wyłączają i włączają pompę pompa jest dopasowana do rur lub otworów wierniczych 8 UWAGI ph cieczy od 5 do 8 temperatura cieczy do 55 C 76 I DRIAL. KATALOG POMP

77 POMPY ZATAPIALNE - DRENAŻOWE Tsurumi Seria LB Wysokość podnoszenia (m) Wydajność (m 3 /h) Model LB-480 LB-480A LB-800 LB-800A LB-1500 Ciecz brudna woda Wydajność [m 3 /h] Wysokość podnoszenia max. [m] ,5 Złącze wylotowe Waga [kg] 10, ,2 13,8 33 Wymiary (szer. x wys.) [mm] 231 x x x x x 600 Silnik elektryczny Moc silnika [kw] 0,48 0,48 0,75 0,75 1,5 Zabezpieczenie [A] 2,9 2, ,4 Start bezpośredni Kabel pompy 20 m (3 x 1,5 mm²) Napięcie / fazy / Hz 230V/1-fazowy/50Hz tel DRIAL. KATALOG POMP I 77

78 POMPY ZATAPIALNE - DRENAŻOWE tsurumi seria krs GŁÓWNE ZASTOSOWANIE zanieczyszczone wody budowlane i przemysłowe pompa awaryjna drenaż wielofunkcyjne wykorzystanie ZALETY zwiększona odporność na zużycie, jeżeli pompowana ciecz zawiera cząstki abrazyjne najbardziej trwałe dostępne uszczelnienie elektrody rozpoznając wodę automatycznie wyłączają i włączają pompę pompa jest dopasowana do rur lub otworów wierniczych 8 UWAGI ph cieczy od 5 do 8 temperatura cieczy do 55 C 78 I DRIAL. KATALOG POMP

79 POMPY ZATAPIALNE - DRENAŻOWE tsurumi seria krs Wysokość podnoszenia (m) Wysokość podnoszenia (m) Wydajność (m 3 /h) Wydajność (m 3 /h) Model krs-43 KRS-63 KRS-65.5 Ciecz brudna woda Wydajność [m 3 /h] Wysokość podnoszenia max. [m] 14,8 8,0 17,0 10,0 21,0 15,0 21,5 34,8 26,0 12,1 Złącze wylotowe DN200 6 DN200 DN200 DN200 DN200 DN250 Waga [kg] Wymiary (szer. x wys.) [mm] 378 x x x 790 KRS x 942 KRS x 812 KRS x 933 KRS x1069 KRS x 1238 KRS 822L 572 x 1238 KRS x 1419 Silnik elektryczny Moc silnika [kw] 3,0 3,0 5,5 5,5 9,0 9,0 15,0 22,0 22,0 22,0 Zabezpieczenie [A] 6,5 6,5 12,1 12,1 19,0 19,0 29,0 42,0 42,0 45,0 Start bezpośredni Kabel pompy guma, H07RN-F Napięcie / fazy / Hz 400V / 3-fazowy/ 50Hz tel DRIAL. KATALOG POMP I 79

80 POMPY ZATAPIALNE - DRENAŻOWE tsurumi seria krs Z AGITATOREM GŁÓWNE ZASTOSOWANIE woda rzeczna, gruntowa, woda z piaskiem, bentonit pompa awaryjna drenaż wielofunkcyjne wykorzystanie ZALETY cechuje je duża żywotność i łatwa obsługa pompa do najtrudniejszych prac odwodnieniowych prosta budowa i bardzo trwały silnik 4-biegunowy żeliwna dolna część pompy jest trwalsza, niż standardowa aluminiowa usytuowanie króćca tłocznego umożliwia instalowanie pompy w miejscach o małych wymiarach praca pompy jest możliwa nawet w stanie nie zanurzonym. UWAGI temperatura cieczy do 40 C 80 I DRIAL. KATALOG POMP

81 POMPY ZATAPIALNE - DRENAŻOWE tsurumi seria krs Z AGITATOREM Wysokość podnoszenia (m) Wydajność (m 3 /h) Model KRS2-80 KRS2-100 KRS2-150 Ciecz woda rzeczna, gruntowa, woda z piaskiem, bentonit Wydajność [m 3 /h] Wysokość podnoszenia max. [m] 15,8 17,1 22,0 Złącze wylotowe Waga [kg] Wymiary (szer. x wys.) [mm] 350 x x x 811 Silnik elektryczny Moc silnika [kw] Zabezpieczenie [A] 9,5 13,0 18,5 Start bezpośredni Kabel pompy guma, H07RN-F Napięcie / fazy / Hz 400V / 3-fazowy/ 50Hz tel DRIAL. KATALOG POMP I 81

82 POMPY ZATAPIALNE - DRENAŻOWE Tsurumi seria GPN 80, 100 Wysokość podnoszenia (m) WARUNKI PRACY Ciecz Wydajność Wysokość podnoszenia Wydajność (m 3 /h) osady, ciężkie osady z piaskiem max. 185 m³ / h max. 19 m DANE TECHNICZNE NAPĘD Złącze wylotowe Waga Wymiary (szer. x wys.) Silnik Moc silnika Zabezpieczenie Start Kabel pompy Napięcie / fazy / Hz 145 / 220 kg 487 x 777 mm / 617 x 860 mm silnik elektryczny 5,5 kw / 11 kw wbudowany wyłącznik termiczny bezpośredni guma, H07 RN-F 400V / 3 fazy / 50Hz 82 I DRIAL. KATALOG POMP

83 POMPY ZATAPIALNE - DRENAŻOWE Tsurumi Seria NKZ Wysokość podnoszenia (m) Wydajność (m 3 /h) Model NKZ3-C3 NKZ3-D3 NKZ3-80H NKZ3-100H Ciecz brudna woda Wydajność [m 3 /h] Wysokość podnoszenia max. [m] 12, Złącze wylotowe Waga [kg] Wymiary (szer. x wys.) [mm] 467x x x x 841 Silnik elektryczny Moc silnika [kw] 2,2 3,7 5,5 11 Zabezpieczenie [A] 5,05 7,92 12,05 21,80 Start bezpośredni Kabel pompy 20 m (3 x 1,5 mm²) Napięcie / fazy / Hz 400V / 3-fazowy / 50Hz tel DRIAL. KATALOG POMP I 83

84 POMPY ZATAPIALNE - DRENAŻOWE tsurumi seria KTV Wysokość podnoszenia (m) Model Ciecz Wydajność (m 3 /h) KTV 2-8 KTV 2-15 KTV 2-22 KTV 2-37H KTV 3-37 KTV 3-55 brudna woda Wydajność [m 3 /h] 17,5 27,5 32, Wysokość podnoszenia max. [m] 15,0 20,0 24,0 33,8 26,5 35,0 Złącze wylotowe Waga [kg] 11,5 20,0 23,0 36,0 36,0 47,0 Wymiary (szer. x wys.) [mm] 200 x x x x x x 545 Silnik elektryczny Moc silnika [kw] 0,75 1,5 2,2 3,7 3,7 5,5 Zabezpieczenie [A] 1,8 3,3 4,3 7,4 7,4 11,0 Start bezpośredni Kabel pompy guma, H07RN-F Napięcie / fazy / Hz 400V / 3-fazowy/ 50Hz 84 I DRIAL. KATALOG POMP

85 POMPY ZATAPIALNE - DRENAŻOWE tsurumi seria KTV Wysokość podnoszenia (m) 1 - KTV KTV Model KTV 2-50 Wydajność (m 3 /h) KTV 2-80 Ciecz brudna woda Wydajność [m 3 /h] 25,2 43,2 Wysokość podnoszenia max. [m] 20 22,5 Złącze wylotowe 2 3 Waga [kg] Wymiary (szer. x wys.) [mm] 250 x x 550 Silnik elektryczny Moc silnika [kw] 2 3 Zabezpieczenie [A] 3,8 6,1 Start bezpośredni Kabel pompy guma, NSSHÖU Napięcie / fazy / Hz 400V / 3-fazowy/ 50Hz tel DRIAL. KATALOG POMP I 85

86 POMPY ZATAPIALNE - DRENAŻOWE Flygt seria (żeliwo) Wysokość podnoszenia (m) Wydajność (m 3 /h) Model b 211 lt b 231 m Ciecz brudna woda Wydajność [m 3 /h] Wysokość podnoszenia max. [m] Złącze wylotowe 3 3 Waga [kg] Wymiary (szer. x wys.) [mm] 188 x x 690 Silnik elektryczny Moc silnika [kw] 3 3 Zabezpieczenie [A] 6,3 6,3 Start bezpośredni Otwory w koszu ssawnym [mm] 8x50 8x50 Napięcie / fazy / Hz 400V / 3-fazowy/ 50Hz 86 I DRIAL. KATALOG POMP

87 POMPY ZATAPIALNE - DRENAŻOWE Flygt seria (żeliwo) Wysokość podnoszenia (m) Wydajność (m 3 /h) Model B 231 MT B 233 HT Ciecz brudna woda Wydajność [m 3 /h] Wysokość podnoszenia max. [m] Złącze wylotowe DN200 4 Waga [kg] Wymiary (szer. x wys.) [mm] 1160 x x 1050 Silnik elektryczny Moc silnika [kw] Zabezpieczenie [A] Start bezpośredni Otwory w koszu ssawnym [mm] Napięcie / fazy / Hz 400V / 3-fazowy/ 50Hz tel DRIAL. KATALOG POMP I 87

88 POMPY ZATAPIALNE - DRENAŻOWE Flygt seria Wysokość podnoszenia (m) Wydajność (m 3 /h) Model B 431 MT B 433 HT Ciecz brudna woda Wydajność [m 3 /h] Wysokość podnoszenia max. [m] Złącze wylotowe 10 6 Waga [kg] Wymiary (szer. x wys.) [mm] 940 x x 1260 Silnik elektryczny Moc silnika [kw] Zabezpieczenie [A] Start bezpośredni Otwory w koszu ssawnym [mm] Napięcie / fazy / Hz 400V / 3-fazowy/ 50Hz 88 I DRIAL. KATALOG POMP

89 POMPY ZATAPIALNE - DRENAŻOWE Flygt seria Wysokość podnoszenia (m) Wydajność (m 3 /h) Model B 231 MT B 233 HT Ciecz brudna woda Wydajność [m 3 /h] Wysokość podnoszenia max. [m] Złącze wylotowe 6 4 Waga [kg] Wymiary (szer. x wys.) [mm] 770 x x 1245 Silnik elektryczny Moc silnika [kw] Zabezpieczenie [A] Start bezpośredni Otwory w koszu ssawnym [mm] 10 x Napięcie / fazy / Hz 400V / 3-fazowy/ 50Hz tel DRIAL. KATALOG POMP I 89

90 POMPY ZATAPIALNE - DRENAŻOWE Flygt seria Wysokość podnoszenia (m) Wydajność (m 3 /h) Model K 237 MT K 234 MT K 243 MT Ciecz brudna woda Wydajność [m 3 /h] Wysokość podnoszenia max. [m] Złącze wylotowe Waga [kg] Wymiary (szer. x wys.) [mm] 195 x x x -- Silnik elektryczny Moc silnika [kw] Zabezpieczenie [A] Start bezpośredni Otwory w koszu ssawnym [mm] Napięcie / fazy / Hz 230V / 1-fazowy/ 50Hz 400V / 3-fazowy/ 50Hz 230V / 1-fazowy/ 50Hz 90 I DRIAL. KATALOG POMP

91 POMPY ZATAPIALNE - DRENAŻOWE Flygt seria Wysokość podnoszenia (m) Wydajność (m 3 /h) Model K 233 MT K 234 MT K 226 MT Ciecz brudna woda Wydajność [m 3 /h] Wysokość podnoszenia max. [m] Złącze wylotowe Waga [kg] Wymiary (szer. x wys.) [mm] 240 x x x 617 Silnik elektryczny Moc silnika [kw] Zabezpieczenie [A] Start bezpośredni Otwory w koszu ssawnym [mm] Napięcie / fazy / Hz 230V / 1-fazowy/ 50Hz 400V / 3-fazowy/ 50Hz 400V / 3-fazowy/ 50Hz tel DRIAL. KATALOG POMP I 91

92 POMPY ZATAPIALNE - DRENAŻOWE 92 I DRIAL. KATALOG POMP

93 POMPY ZATAPIALNE - DRENAŻOWE Flygt seria Wysokość podnoszenia (m) Wydajność (m 3 /h) Model B 226 MT B251 HT Ciecz brudna woda Wydajność [m 3 /h] Wysokość podnoszenia max. [m] Złącze wylotowe 6 4 Waga [kg] Wymiary (szer. x wys.) [mm] 359 X X 955 Silnik elektryczny Moc silnika [kw] Zabezpieczenie [A] Start bezpośredni Otwory w koszu ssawnym [mm] Napięcie / fazy / Hz 400V / 3-fazowy/ 50Hz 400V / 3-fazowy/ 50Hz tel DRIAL. KATALOG POMP I 93

94 POMPY ZATAPIALNE - DRENAŻOWE Flygt seria , 2740, 2750 Wysokość podnoszenia (m) Wydajność (m 3 /h) Model B 241 MT (2720) B 241 MT (2740) B 241 MT (2750) B 266 HT (2740) B 266 HT (2750) Ciecz brudna woda Wydajność [m 3 /h] Wysokość podnoszenia max. [m] Złącze wylotowe 3 3 / 4 3 / 4 3 / 4 3 / 4 Waga [kg] Wymiary (szer. x wys.) [mm] 235 x x x x x 780 Silnik elektryczny Moc silnika [kw] 2 6,3 8 6,3 8 Zabezpieczenie [A] 4, Start bezpośredni Otwory w koszu ssawnym [mm] 20x Napięcie / fazy / Hz 400V / 3-fazowy/ 50Hz 94 I DRIAL. KATALOG POMP

95 POMPY ZATAPIALNE - DRENAŻOWE Flygt seria , 2730, 2740 Wysokość podnoszenia (m) Wydajność (m 3 /h) Model D 241 MT (2720) D 441 MT (2730) D 243 HT (2740) Ciecz brudna woda Wydajność [m 3 /h] Wysokość podnoszenia max. [m] Złącze wylotowe 3 3 / 4 3 / 4 Waga [kg] Wymiary (szer. x wys.) [mm] 420 x x x 845 Silnik elektryczny Moc silnika [kw] 2 4,1 6,3 Zabezpieczenie [A] 4,4 8,8 12 Start bezpośredni Przelot [mm] / Napięcie / fazy / Hz 400V / 3-fazowy/ 50Hz tel DRIAL. KATALOG POMP I 95

96 96 I DRIAL. KATALOG POMP

97 > POMPY ZATAPIALNE - SZLAMOWE DRIAL posiada szeroki wachlarz pomp zatapialnych do usuwania ścieków. Oferta DRIAL obejmuje pompy Hidrostal. Należą one do najlepszych w swojej klasie, posiadają niezatykający się wirnik (śrubowo odśrodkowy), a także charakteryzują się dużą wytrzymałością. Pompy zanurzeniowe DRIAL są wyposażone w płaszcz olejowy, który umożliwia zastosowanie pomp w mokrej lub suchej konfiguracji. Pompy te nadają się do tłoczenia ścieków i mocno zanieczyszczonych cieczy zawierających duże cząstki stałe i długie włókna. Każda pompa jest dostarczana z 20 metrowym kablem. DRIAL. KATALOG POMP I 97

98 POMPY ZATAPIALNE - SZLAMOWE EVAK SERIA HIPPO HIDROSTAL A2Q-3F HIDROSTAL D100-S HIDROSTAL E5K-M HIDROSTAL E5K-S HIDROSTAL F6K-H HIDROSTAL F10K-HD HIDROSTAL H12K-SS HIDROSTAL I16K-SS SERIA Tsurumi SERIA PUMPEX 98 I DRIAL. KATALOG POMP

99 POMPY ZATAPIALNE - SZLAMOWE STRONA POMPY Wydajność ZŁĄCZE WYLOTOWE MOC SILNIKA / RPM EVAK SERIA HIPPO max. 43,2 m³/h 2 max. 1,5 kw HIDROSTAL A2Q-3F max. 43 m³/h 2 1,5 kw HIDROSTAL D100-S max. 170 m³/h 4 5,2 kw HIDROSTAL E5K-M max. 300 m³/h 5 10,8 kw HIDROSTAL E5K-S max. 400 m³/h 5 17,6 kw HIDROSTAL F6K-H max. 576 m³/h 6 37 kw HIDROSTAL F10K-HD max. 970 m³/h kw HIDROSTAL H12K-SS max m³/h kw HIDROSTAL I16K-SS max m³/h 400 mm kołnierz 138 kw SERIe tsurumi C, UZ, u, BZ, b max. 214 m³/h mm 11 kw SERIA PUMPEX max. 100 m³/h 4 9,4 kw tel DRIAL. KATALOG POMP I 99

100 POMPY ZATAPIALNE - SZLAMOWE EVAK SERIA HIPPO GŁÓWNE ZASTOSOWANIE ZALETY pompowanie wody brudnej, osadów, ścieków, wody deszczowej zastosowania domowe i przemysłowe niezatykajaca się konstrukcja, dzięki wirnikowi typu Vortex wycofanemu w głąb obudowy wolny przelot czastek stałych Ø50 mm podwójne uszczelnienie mechaniczne SiC/SiC od strony czołowej zaprojektowana do pracy ciagłej zabezpieczenie termiczne wbudowane w pompę UWAGI maksymalna temperatura cieczy: 40 C lepkość cieczy: 1 mm²/s maksymalne zanurzenie 10 m maksymalna liczba uruchomień na godzinę: I DRIAL. KATALOG POMP

101 POMPY ZATAPIALNE - SZLAMOWE EVAK SERIA HIPPO Wysokość podnoszenia (m) 1 - hippo hippo hippo hippo hippo Wydajność (m 3 /h) Model hippo-50 hippo-75 hippo-100 hippo-150 hippo-200 Ciecz brudna woda Wydajność [m 3 /h] 18 21,6 25, ,2 Wysokość podnoszenia max. [m] 7,1 9, ,5 15,5 Złącze wylotowe Waga [kg] Wymiary (szer. x wys.) [mm] 244 x x x x x 520 Silnik elektryczny Moc silnika [kw] 0,37 0,55 0,75 1,1 1,5 Start bezpośredni Otwory w koszu ssawnym [mm] Napięcie / fazy / Hz 280V / 1-fazowy/ 50Hz V / 3-fazowy/ 50Hz tel DRIAL. KATALOG POMP I 101

102 POMPY ZATAPIALNE - SZLAMOWE Hidrostal A2Q-3f GŁÓWNE ZASTOSOWANIE pompowanie zanieczyszczonej wody przemysłowej i budowlanej jako pompa awaryjna do wszelkiego rodzaju osadów, mieszanek wodno-olejowych i błota pompowanie nieoczyszczonych ścieków wód powierzchniowych pompowanie na stacjach przepompowych oraz przy remontach kanalizacji ZALETY niezatykająca się pompa odśrodkowa o wirniku odśrodkowym można ustawić pionowo lub poziomo silnik ma płaszcz chłodzący, co oznacza, że pompa może również pracować na sucho duży swobodny przelot UWAGI opcja: kontrola poziomu pompowanego medium (elektrody) zawiera skrzynkę rozdzielczą 102 I DRIAL. KATALOG POMP

103 POMPY ZATAPIALNE - SZLAMOWE Hidrostal A2Q-3f Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Wydajność (m 3 /h) Ciecz woda, ścieki Wydajność max. 43 m³ / h Wysokość podnoszenia max. 16,5 m Złącze wylotowe 2" Waga 32 kg Swobodny przelot 50 mm Wymiary (szer. x wys.) 250 x 645 mm Silnik silnik elektryczny Moc silnika 1,5 kw Zabezpieczenie 4,4A Start bezpośredni Kabel pompy 10/20 m Napięcie / fazy / Hz 400V / 3-fazowy / 50Hz WARUNKI DANE PRACY TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 103

104 POMPY ZATAPIALNE - SZLAMOWE Hidrostal D100-S GŁÓWNE ZASTOSOWANIE pompowanie zanieczyszczonej wody przemysłowej i budowlanej jako pompa awaryjna do wszelkiego rodzaju osadów, mieszanek wodno-olejowych i błota pompowanie nieoczyszczonych ścieków wód powierzchniowych pompowanie na stacjach przepompowych oraz przy remontach kanalizacji ZALETY niezatykająca się pompa odśrodkowa o wirniku odśrodkowym można ustawić pionowo lub poziomo silnik ma płaszcz chłodzący, co oznacza, że pompa może również pracować na sucho duży swobodny przelot UWAGI opcja: podstawka do ustawienia pionowego opcja: system próżniowy do suchego samozasysania w konfiguracji suchej opcja: 90 stopniowe kolanko (kołnierz) zawiera skrzynkę rozdzielczą z regulacją poziomu (elektrody) 104 I DRIAL. KATALOG POMP

105 POMPY ZATAPIALNE - SZLAMOWE Hidrostal D100-S Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Wydajność (m 3 /h) Ciecz woda, ścieki Wydajność max. 170 m³ / h Wysokość podnoszenia max. 16 m Złącze wylotowe 4" Waga 108 kg Swobodny przelot 100 mm Wymiary (szer. x wys.) 433 x 1005 mm wyj. Bend Silnik silnik elektryczny Moc silnika maksymalna 5,2 kw Moc silnika nominalna 4 kw Zabezpieczenie 10A Start bezpośredni Kabel pompy 20 m Napięcie / fazy / Hz 400V / 3-fazowy / 50Hz WARUNKI DANE PRACY TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 105

106 POMPY ZATAPIALNE - SZLAMOWE Hidrostal E5K-M GŁÓWNE ZASTOSOWANIE pompowanie bentonitu pompowanie zanieczyszczonej wody przemysłowej i budowlanej jako pompa awaryjna do wszelkiego rodzaju osadów, mieszanek wodno-olejowych i błota pompowanie nieoczyszczonych ścieków wód powierzchniowych pompowanie na stacjach przepompowych oraz przy remontach kanalizacji ZALETY UWAGI niezatykająca się pompa odśrodkowa o wirniku odśrodkowym można ustawić pionowo lub poziomo silnik ma płaszcz chłodzący, co oznacza, że pompa może również pracować na sucho duży swobodny przelot opcja: podstawka do ustawienia pionowego opcja: system próżniowy do suchego samozasysania w konfiguracji suchej opcja: 90 stopniowe kolanko (kołnierz) zawiera skrzynkę rozdzielczą z regulacją poziomu (elektrody) 106 I DRIAL. KATALOG POMP

107 POMPY ZATAPIALNE - SZLAMOWE Hidrostal E5K-M Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Wydajność (m 3 /h) Ciecz woda, ścieki Wydajność max. 300 m³ / h Wysokość podnoszenia max. 21 m Złącze wylotowe 5" Waga 220 kg Swobodny przelot 90 mm Wymiary (szer. x wys.) 910 x 1305 mm Silnik silnik elektryczny Moc silnika maksymalna 10,8 kw Moc silnika nominalna 7,5 kw Zabezpieczenie 23A Start star-delta Kabel pompy 20 m Napięcie / fazy / Hz 400V / 3-fazowy / 50Hz WARUN- DANE KI PRACY TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 107

108 POMPY ZATAPIALNE - SZLAMOWE Hidrostal E5K-S GŁÓWNE ZASTOSOWANIE pompowanie bentonitu pompowanie zanieczyszczonej wody przemysłowej i budowlanej jako pompa awaryjna do wszelkiego rodzaju osadów, mieszanek wodno-olejowych i błota pompowanie nieoczyszczonych ścieków wód powierzchniowych pompowanie na stacjach przepompowych oraz przy remontach kanalizacji ZALETY UWAGI niezatykająca się pompa odśrodkowa o wirniku odśrodkowym można ustawić pionowo lub poziomo silnik ma płaszcz chłodzący, co oznacza, że pompa może również pracować na sucho duży swobodny przelot opcja: podstawka do ustawienia pionowego opcja: system próżniowy do suchego samozasysania w konfiguracji suchej opcja: 90 stopniowe kolanko (kołnierz) zawiera skrzynkę rozdzielczą z regulacją poziomu (elektrody) 108 I DRIAL. KATALOG POMP

109 POMPY ZATAPIALNE - SZLAMOWE Hidrostal E5K-S Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Wydajność (m 3 /h) Ciecz woda, ścieki Wydajność max. 400 m³ / h Wysokość podnoszenia max. 23 m Złącze wylotowe 5" Waga 260 kg Swobodny przelot 100 mm Wymiary (szer. x wys.) 585 x 1270 mm Silnik silnik elektryczny Moc silnika maksymalna 17,6 kw Moc silnika nominalna 15 kw Zabezpieczenie 31A Start star-delta Kabel pompy 20 m Napięcie / fazy / Hz 400V/3-fazowy/50Hz WARUNKI DANE PRACY TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 109

110 POMPY ZATAPIALNE - SZLAMOWE Hidrostal F6K-H GŁÓWNE ZASTOSOWANIE pompowanie bentonitu pompowanie zanieczyszczonej wody przemysłowej i budowlanej jako pompa awaryjna do wszelkiego rodzaju osadów, mieszanek wodno-olejowych i błota pompowanie nieoczyszczonych ścieków wód powierzchniowych pompowanie na stacjach przepompowych oraz przy remontach kanalizacji ZALETY UWAGI niezatykająca się pompa odśrodkowa o wirniku odśrodkowym można ustawić pionowo lub poziomo silnik ma płaszcz chłodzący, co oznacza, że pompa może również pracować na sucho duży swobodny przelot opcja: podstawka do ustawienia pionowego opcja: system próżniowy do suchego samozasysania w konfiguracji suchej opcja: 90 stopniowe kolanko (kołnierz) zawiera skrzynkę rozdzielczą z regulacją poziomu (elektrody) 110 I DRIAL. KATALOG POMP

111 POMPY ZATAPIALNE - SZLAMOWE Hidrostal F6K-H Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Wydajność (m 3 /h) Ciecz woda, ścieki Wydajność max. 576 m³ / h Wysokość podnoszenia max. 34 m Złącze wylotowe 6" Waga 470 kg Swobodny przelot 115 mm Wymiary (szer. x wys.) 730 x 1665 mm wyj. Bend Silnik silnik elektryczny Moc silnika maksymalna 37 kw Moc silnika nominalna 30 kw Zabezpieczenie 65A Start star-delta Kabel pompy 20 m Napięcie / fazy / Hz 400V / 3-fazowy / 50Hz WARUNKI DANE PRACY TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 111

112 POMPY ZATAPIALNE - SZLAMOWE Hidrostal F10K-HD GŁÓWNE ZASTOSOWANIE pompowanie bentonitu pompowanie zanieczyszczonej wody przemysłowej i budowlanej jako pompa awaryjna do wszelkiego rodzaju osadów, mieszanek wodno-olejowych i błota pompowanie nieoczyszczonych ścieków wód powierzchniowych pompowanie na stacjach przepompowych oraz przy remontach kanalizacji ZALETY UWAGI niezatykająca się pompa odśrodkowa o wirniku odśrodkowym można ustawić pionowo lub poziomo silnik ma płaszcz chłodzący, co oznacza, że pompa może również pracować na sucho duży swobodny przelot opcja: podstawka do ustawienia pionowego opcja: system próżniowy do suchego samozasysania w konfiguracji suchej opcja: 90 stopniowe kolanko (kołnierz) zawiera skrzynkę rozdzielczą z regulacją poziomu (elektrody) 112 I DRIAL. KATALOG POMP

113 POMPY ZATAPIALNE - SZLAMOWE Hidrostal F10K-HD Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Wydajność (m 3 /h) Ciecz woda, ścieki Wydajność max. 970 m³ / h Wysokość podnoszenia max. 30 m Złącze wylotowe 10" Waga 590 kg Swobodny przelot 120 mm Wymiary (szer. x wys.) 840 x 1715 mm wyj. Bend Silnik silnik elektryczny Moc silnika maksymalna 37 kw Moc silnika nominalna 30 kw Zabezpieczenie 65A Start star-delta Kabel pompy 20 m Napięcie / fazy / Hz 400V / 3-fazowy / 50Hz WARUNKI DANE PRACY TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 113

114 POMPY ZATAPIALNE - SZLAMOWE Hidrostal H12K-SS GŁÓWNE ZASTOSOWANIE pompowanie bentonitu zanieczyszczona woda przemysłowa i budowlana jako pompa awaryjna do wszelkiego rodzaju osadów, mieszanek wodno-olejowych i błota pompowanie nieoczyszczonych ścieków wód powierzchniowych pompowanie na stacjach przepompowych oraz przy remontach kanalizacji ZALETY niezatykająca się pompa odśrodkowa o wirniku odśrodkowym wysoka wydajność duży swobodny przelot UWAGI opcja: podstawka do ustawienia pionowego opcja: 90 stopniowe kolanko (kołnierz) zawiera skrzynkę rozdzielczą z regulacją poziomu (elektrody) 114 I DRIAL. KATALOG POMP

115 POMPY ZATAPIALNE - SZLAMOWE Hidrostal H12K-SS Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Wydajność (m 3 /h) Ciecz woda, ścieki Wydajność max m³ / h Wysokość podnoszenia max. 22 m Złącze wylotowe 12" Waga 800 kg Swobodny przelot 150 mm Wymiary (szer. x wys.) 1170 x 1955 mm wyj. Bend Silnik silnik elektryczny Moc silnika maksymalna 53 kw Moc silnika nominalna 45 kw Zabezpieczenie 105A Start star-delta Kabel pompy 10/20 m Napięcie / fazy / Hz 400V / 3-fazowy / 50Hz WARUNKI DANE PRACY TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 115

116 POMPY ZATAPIALNE - SZLAMOWE Hidrostal I16K-SS GŁÓWNE ZASTOSOWANIE pompowanie zanieczyszczonej wody przemysłowej i budowlanej pompa awaryjna do wszelkiego rodzaju osadów, wodno-olejowych i błota nieoczyszczonych ścieków wód powierzchniowych pompowanie na stacjach przepompowych oraz przy remontach kanalizacji ZALETY niezatykająca się pompa odśrodkowa o wirniku odśrodkowym można ustawić pionowo lub poziomo silnik ma płaszcz chłodzący, co oznacza, że pompa może również pracować na sucho duży swobodny przelot UWAGI opcja: może być wyposażona w system próżniowy opcja: silnik z płaszczem chłodzącym, co oznacza, że pompa może również pracować na sucho 116 I DRIAL. KATALOG POMP

117 POMPY ZATAPIALNE - SZLAMOWE Hidrostal I16K-SS Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Wydajność (m 3 /h) Ciecz Wydajność Wysokość podnoszenia Złącze wylotowe Waga Swobodny przelot Wymiary (szer. x wys.) Silnik Moc silnika maksymalna Moc silnika nominalna Zabezpieczenie Start Kabel pompy Napięcie / fazy / Hz woda, ścieki max m³ / h max. 34 m 400 mm kołnierz 2690 kg 180 mm 1350 x 2950 mm silnik elektryczny 138 kw 110 kw 262A falownik 20 m 400V/3-fazowy/50Hz WARUNKI DANE PRACY TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 117

118 POMPY ZATAPIALNE - SZLAMOWE TSURUMI C Wysokość podnoszenia (m) Wydajność (m 3 /h) Model 50C C C C C C C411 Ciecz ścieki i inne ciecze zawierające zanieczyszczenia stałe i włókniste Wydajność [m 3 /h] 19,2 49, , Wysokość podnoszenia max. [m] 11,5 13,0 13,5 16,0 18,1 23,0 26,0 Złącze wylotowe [mm] Waga [kg] Wymiary (szer. x wys.) [mm] 368x x x x x x x805 Silnik elektryczny Moc silnika [kw] 0,75 1,5 2,2 3,7 5,5 7,5 11,0 Zabezpieczenie [A] 1,9 3,5 5,0 8,0 12,1 15,9 23,8 Start bezpośredni Przelot [mm] Napięcie / fazy / Hz 400V / 3-fazowy/ 50Hz 118 I DRIAL. KATALOG POMP

119 Tsurumi UZ Wysokość podnoszenia (m) Wydajność (m 3 /h) Model Ciecz 50UZ UZ UZ UZ UZ UZ UZ UZ411 ścieki, inne ciecze zanieczyszczone Wydajność [m 3 /h] 38,4 89,4 91, , Wysokość podnoszenia max. [m] 10,2 8,8 12, , ,6 19 Złącze wylotowe [mm] Waga [kg] Wymiary (szer. x wys.) [mm] 405x x x x x x x x 1021 Silnik elektryczny Moc silnika [kw] 1,5 2,2 3,7 5,5 5,5 7,5 7,5 11 Rozruch D.O.L. D.O.L. D.O.L. D.O.L. D.O.L. D.O.L. D.O.L. S.D. Start bezpośredni Przelot [mm] Napięcie / fazy / Hz 400V / 3-fazowy/ 50Hz DRIAL. KATALOG POMP I 119

120 POMPY ZATAPIALNE - SZLAMOWE TSURUMI U Wysokość podnoszenia (m) Wydajność (m 3 /h) Model 80C C C C C C411 Ciecz ścieki i inne ciecze z zanieczyszczeniami stałymi Wydajność [m 3 /h] 16,2 16, ,8 Wysokość podnoszenia max. [m] ,2 16, ,5 Złącze wylotowe [mm] Waga [kg] 19,2 22,7 28,5 41, Wymiary (szer. x wys.) [mm] 249x x x x x x 565 Silnik elektryczny Moc silnika [kw] 0,4 0,75 0,75 1,5 2,2 3,7 Rozruch D.O.L. D.O.L. D.O.L. D.O.L. D.O.L. D.O.L. Start bezpośredni Napięcie / fazy / Hz 400V / 3-fazowy/ 50Hz 120 I DRIAL. KATALOG POMP

121 POMPY ZATAPIALNE - SZLAMOWE Tsurumi BZ Wysokość podnoszenia (m) Wydajność (m 3 /h) Model 80BZ BZ BZ BZ BZ BZ411H 100BZ411 Ciecz ścieki, inne ciecze zanieczyszczone Wydajność [m 3 /h] 88, ,2 157, ,6 214,2 Wysokość podnoszenia max. [m] 8,6 11,3 15, Złącze wylotowe [mm] Waga [kg] Wymiary (szer. x wys.) [mm] 439x x x x x x x1016 Silnik elektryczny Moc silnika [kw] 1,5 2,2 3,7 5,5 7, Rozruch D.O.L. D.O.L. D.O.L. D.O.L. D.O.L. S.D. S.D. Start bezpośredni Napięcie / fazy / Hz 400V / 3-fazowy/ 50Hz tel DRIAL. KATALOG POMP I 121

122 POMPY ZATAPIALNE - SZLAMOWE 122 I DRIAL. KATALOG POMP

123 POMPY ZATAPIALNE - SZLAMOWE Tsurumi B Wysokość podnoszenia (m) Wydajność (m 3 /h) Model 80B B B B43.7H 100B B47.5 Ciecz ścieki, inne ciecze zanieczyszczone Wydajność [m 3 /h] ,8 124,2 135 Wysokość podnoszenia max. [m] 16, , ,8 Złącze wylotowe [mm] Waga [kg] Wymiary (szer. x wys.) [mm] 446x x x x x x814 Silnik elektryczny Moc silnika [kw] 1,5 2,2 3,7 3,7 5,5 7,5 Rozruch D.O.L. D.O.L. D.O.L. D.O.L. D.O.L. D.O.L. Start bezpośredni Napięcie / fazy / Hz 400V / 3-fazowy/ 50Hz tel DRIAL. KATALOG POMP I 123

124 POMPY ZATAPIALNE - SZLAMOWE 124 I DRIAL. KATALOG POMP

125 POMPY ZATAPIALNE - SZLAMOWE PUMPEX sp Wysokość podnoszenia (m) 1 - SP 10 D 2 - SP 10W 3 - SP 20 W 4 - SP SP SP , Wydajność (m 3 /h) Model SP 10 D SP 10 W SP 20 W SP 30 SP SP Ciecz ścieki, inne ciecze zanieczyszczone Wydajność [m 3 /h] Wysokość podnoszenia max. [m] Złącze wylotowe Waga [kg] Wymiary (szer. x wys.) [mm] Silnik elektryczny Moc silnika [kw] 1,2 1,2 2,4 3,3 5,2 9,4 Rozruch D.O.L. D.O.L. D.O.L. D.O.L. D.O.L. D.O.L. Start bezpośredni Napięcie / fazy / Hz 230 lub 400V / 3-fazowy/ 50Hz 400V / 3-fazowy/ 50Hz tel DRIAL. KATALOG POMP I 125

126 126 I DRIAL. KATALOG POMP

127 > POMPY WYSOKOCIŚNIENIOWE DRIAL oferuje bogatą paletę pomp o dużej wydajności pracujących pod wysokim ciśnieniem. Oferta DRIAL zawiera pompy z jednokanałowym wirnikiem oraz wielostopniowe pompy rotacyjne. Pompy DRIAL są wszechstronnie stosowane jako np. awaryjne pompy przeciwpożarowe, pompy do chłodzenia instalacji, do injekcji oraz wyjmowania pali i grodzic (larssen), do wypełniania i sprawdzania ciśnienia w rurociągach i zbiornikach, czyszczenia i przepłukiwania systemów rurowych. Każda pompa wysokociśnieniowa w asortymencie DRIAL jest wyposażona w obudowę dzwiękochłonną i umieszczony poniżej dwupłaszczowy zbiornik paliwa. DRIAL. KATALOG POMP I 127

128 POMPY WYSOKOCIŚNIENIOWE PIONEER PP BBA BA C150H7 PIONEER PP-200L BBA BA C200S3 PIONEER PP-200 TSURUMI SERIA LH TSURUMI SERIA LH-W Flygt I DRIAL. KATALOG POMP

129 POMPY WYSOKOCIŚNIENIOWE STRONA POMPY Wydajność ZŁĄCZE WYLOTOWE MOC SILNIKA / RPM PIONEER PP max. 208 m³/h 4 kołnierz 55 kw x 2150 rpm BBA BA C150H7 max. 700 m³/h 6 kołnierz 165 kw x 1800 rpm PIONEER PP-200L max. 960 m³/h 8 kołnierz 60 kw x 1800 rpm BBA BA C200S3 max m³/h 8 kołnierz 198 kw x 1800 rpm PIONEER PP-200 max m³/h 8 kołnierz 93 kw x 2000 rpm TSURUMI SERIA LH max. 390 m³/h kw TSURUMI SERIA LH-W max. 120 m³/h kw tel DRIAL. KATALOG POMP I 129

130 POMPY WYSOKOCIŚNIENIOWE Pioneer PP GŁÓWNE ZASTOSOWANIE czyszczenie zbiorników badanie oraz napełnianie ciśnienia rurociągów i zbiorników hydrofor awaryjna pompa gaśnicza czyszczenie i płukanie rurociągów zraszacz / skraplacz / system nawadniania ZALETY pompa bardzo szybko osiąga dużą wysokość ssania na sucho pompa z pojedynczym wirnikiem duży swobodny przelot bardzo dobre parametry wysokości podnoszenia UWAGI układy wydechowe pomp posiadają filtry elektroniczny system próżniowy 130 I DRIAL. KATALOG POMP

131 POMPY WYSOKOCIŚNIENIOWE Pioneer PP Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Wydajność (m 3 /h) Ciecz Wydajność Wysokość podnoszenia Złącze wylotowe Połączenie ssania Waga Swobodny przelot Wymiary (dł. x szer. x wys.) Silnik Marka Moc silnika / rpm Zbiornik paliwa Zużycie paliwa woda max. 208 m³ / h max. 103 m 4 kołnierz 6 kołnierz 2500 kg 0 mm 2600 x 1090 x 1980 mm diesel Deutz 55 kw x 2150 rpm 440 l 15 l/h przy pełnym obciążeniu WARUNKI PRACY DANE TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 131

132 POMPY WYSOKOCIŚNIENIOWE BBA BA-C150H7 GŁÓWNE ZASTOSOWANIE iniekcja pali i grodzic (larssen) czyszczenie zbiorników badanie oraz napełnianie ciśnienia rurociągów i zbiorników hydrofor awaryjna pompa gaśnicza czyszczenie i płukanie rurociągów zraszacz / skraplacz / system nawadniania ZALETY pompa bardzo szybko osiąga dużą wysokość ssania na sucho pompa z pojedynczym wirnikiem duży swobodny przelot do 89 mm bardzo dobre parametry wysokości podnoszenia UWAGI elektroniczny system próżniowy BBA 132 I DRIAL. KATALOG POMP

133 POMPY WYSOKOCIŚNIENIOWE BBA BA-C150H7 Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Wydajność (m 3 /h) Ciecz Wydajność Wysokość podnoszenia Złącze wylotowe Połączenie ssania Waga Swobodny przelot Wymiary (dł. x szer. x wys.) Silnik Marka Moc silnika / rpm Zbiornik paliwa Zużycie paliwa woda, brudna woda max. 700 m³ / h max. 85 m 6" kołnierz 8" kołnierz 4100 kg 31 mm 4000 x 1250 x 1996 mm diesel Perkins 1106D-E66TA 165 kw x 1800 rpm 300 l l/h WARUNKI PRACY DANE TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 133

134 POMPY WYSOKOCIŚNIENIOWE Pioneer PP-200L GŁÓWNE ZASTOSOWANIE iniekcja pali i grodzic (larssen) czyszczenie zbiorników badanie oraz napełnianie ciśnienia rurociągów i zbiorników hydrofor awaryjna pompa gaśnicza czyszczenie i płukanie rurociągów zraszacz / skraplacz / system nawadniania ZALETY pompa bardzo szybko osiąga dużą wysokość ssania na sucho pompa z pojedynczym wirnikiem duży swobodny przelot do 89 mm bardzo dobre parametry wysokości podnoszenia UWAGI elektroniczny system próżniowy 134 I DRIAL. KATALOG POMP

135 POMPY WYSOKOCIŚNIENIOWE Pioneer PP-200L Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Wydajność (m 3 /h) Ciecz Wydajność Wysokość podnoszenia Złącze wylotowe Połączenie ssania Waga Swobodny przelot Wymiary (dł. x szer. x wys.) Silnik woda max. 960 m³ / h max. 50 m 8 kołnierz 8 kołnierz 3650 kg 75 mm 3660 x 1665 x 2010 mm diesel WARUNKI PRACY DANE TECHNICZNE Marka Moc silnika / rpm Zbiornik paliwa JCB 60 kw x 1800 rpm 518 l NAPĘD Zużycie paliwa 16 l/h przy pełnym obciążeniu tel DRIAL. KATALOG POMP I 135

136 POMPY WYSOKOCIŚNIENIOWE BBA BA-C200S3 GŁÓWNE ZASTOSOWANIE iniekcja pali i grodzic (larssen) czyszczenie zbiorników badanie oraz napełnianie ciśnienia rurociągów i zbiorników hydrofor awaryjna pompa gaśnicza czyszczenie i płukanie rurociągów zraszacz / skraplacz / system nawadniania ZALETY pompa bardzo szybko osiąga dużą wysokość ssania na sucho pompa z pojedynczym wirnikiem duży swobodny przelot do 89 mm bardzo dobre parametry wysokości podnoszenia UWAGI elektroniczny system próżniowy BBA 136 I DRIAL. KATALOG POMP

137 POMPY WYSOKOCIŚNIENIOWE BBA BA-C200S3 Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Ciecz Wydajność Wysokość podnoszenia Złącze wylotowe Połączenie ssania Waga Swobodny przelot Wymiary (dł. x szer. x wys.) Silnik Marka Moc silnika / rpm Zbiornik paliwa Zużycie paliwa Wydajność (m 3 /h) woda, brudna woda max m³ / h max. 110 m 8" kołnierz 8" kołnierz 6000 kg 86 mm 5063 x 1500 x 2510 mm diesel Caterpillar 198 kw x 1800 rpm 300 l l/h WARUNKI PRACY DANE TECHNICZNE NAPĘD tel DRIAL. KATALOG POMP I 137

138 POMPY WYSOKOCIŚNIENIOWE Pioneer PP-200 GŁÓWNE ZASTOSOWANIE iniekcja pali i grodzic (larssen) czyszczenie zbiorników badanie oraz napełnianie ciśnienia rurociągów i zbiorników hydrofor awaryjna pompa gaśnicza czyszczenie i płukanie rurociągów zraszacz / skraplacz / system nawadniania ZALETY pompa bardzo szybko osiąga dużą wysokość ssania na sucho pompa z pojedynczym wirnikiem duży swobodny przelot do 89 mm bardzo dobre parametry wysokości podnoszenia UWAGI elektroniczny system próżniowy 138 I DRIAL. KATALOG POMP

139 POMPY WYSOKOCIŚNIENIOWE Pioneer PP-200 Wysokość podnoszenia (m) SZCZEGÓŁY WYDAJNOŚCI Ciecz Wydajność Wysokość podnoszenia Złącze wylotowe Połączenie ssania Waga Swobodny przelot Wymiary (dł. x szer. x wys.) Silnik Wydajność (m 3 /h) woda max m³ / h max. 64 m 8 kołnierz 8 kołnierz 3550 kg 75 mm 3660 x 1665 x 2010 mm diesel WARUNKI PRACY DANE TECHNICZNE Marka Moc silnika / rpm Zbiornik paliwa JCB 93 kw x 2000 rpm 600 l NAPĘD Zużycie paliwa 25 l/h przy pełnym obciążeniu tel DRIAL. KATALOG POMP I 139

140 POMPY WYSOKOCIŚNIENIOWE TSURUMI SERIA LH Wysokość podnoszenia (m) 1 - LH LH LH LH LH LH LH LH645 Wydajność (m 3 /h) Model LH615 LH619 LH422 LH622 LH430 LH637 LH837 LH645 Ciecz woda czysta, gruntowa, woda z piaskiem Wydajność [m 3 /h] , ,5 178,5 Wysokość podnoszenia max. [m] ,5 51,8 90 Złącze wylotowe Waga [kg] Wymiary (szer. x wys.) [mm] 330x x x x x x x x1448 Silnik elektryczny Moc silnika [kw] Zabezpieczenie [A] 27, ,5 40, Start bezpośredni Długość kabla [m] 20 Napięcie / fazy / Hz 400V / 3-fazowy/ 50Hz 140 I DRIAL. KATALOG POMP

141 POMPY WYSOKOCIŚNIENIOWE TSURUMI SERIA LH Wysokość podnoszenia (m) 9 - LH LH LH LH LH LH LH LH8110 Wydajność (m 3 /h) Model LH845 LH855 LH675 LH875 LH690 LH890 LH6110 LH8110 Ciecz woda czysta, gruntowa, woda z piaskiem Wydajność [m 3 /h] , Wysokość podnoszenia max. [m] 50, Złącze wylotowe Waga [kg] Wymiary (szer. x wys.) [mm] 530x x x x x x x x1887 Silnik elektryczny Moc silnika [kw] Zabezpieczenie [A] Start bezpośredni Długość kabla [m] 20 Napięcie / fazy / Hz 400V / 3-fazowy/ 50Hz tel DRIAL. KATALOG POMP I 141

142 POMPY WYSOKOCIŚNIENIOWE TSURUMI SERIA LH-W Wysokość podnoszenia (m) 1 - LH23.0W 2 - LH LH25.5W 4 - LH311W Wydajność (m 3 /h) Model LH23.0W LH33.0 LH25.5W LH311W Ciecz woda czysta, gruntowa, woda z piaskiem Wydajność [m 3 /h] ,4 42 Wysokość podnoszenia max. [m] Złącze wylotowe Waga [kg] Wymiary (szer. x wys.) [mm] 185x x x x1030 Silnik elektryczny Moc silnika [kw] 3 3 5,5 11 Zabezpieczenie [A] 6,5 6, Start bezpośredni Długość kabla [m] 20 Napięcie / fazy / Hz 400V / 3-fazowy/ 50Hz 142 I DRIAL. KATALOG POMP

143 POMPY WYSOKOCIŚNIENIOWE TSURUMI SERIA LH-W Wysokość podnoszenia (m) 5 - LH322W 6 - LH430W 7 - LH4110W Wydajność (m 3 /h) 56,4 LH322W LH430W LH4110W Ciecz woda czysta, gruntowa, woda z piaskiem Wydajność [m 3 /h] 56,4 56,4 120 Wysokość podnoszenia max. [m] Złącze wylotowe Waga [kg] Wymiary (szer. x wys.) [mm] 330x x x1825 Silnik elektryczny Moc silnika [kw] Zabezpieczenie [A] Start bezpośredni Długość kabla [m] 20 Napięcie / fazy / Hz 400V / 3-fazowy/ 50Hz tel DRIAL. KATALOG POMP I 143

144 144 I DRIAL. KATALOG POMP

145 > AKCESORIA Akcesoria DRIAL to wszystkie elementy, wykorzystywane przy stosowaniu pomp. DRIAL oferuje szereg akcesoriów, w tym przewody ssące i tłoczne, zestawy igłofiltrowe, rury HDPE i stalowe z przyłączami o różnym standardzie (Perrot, Bauer), złącza ANSI / DIN, kolanka, redukcje, trójniki, mosty z rur, zewnętrzne zbiorniki paliwa, przepływomierze, przewody zasilające, skrzynki kontrolne, napędy bezstopniowe / przetwornice częstotliwości, sondy regulujące pracę pomp i wiele innych. Wszystkie akcesoria są do siebie dopasowane, dzięki czemu praca pomp może przebiegać bez żadnych niespodziewanych zdarzeń. DRIAL. KATALOG POMP I 145

146 AKCESORIA JEDNOSTKA STEROWNICZA PLC 4 x 45 MOSTY Z RUR PRZEPŁYWOMIERZ 4 I 6 ZBIORNIKI WYRÓWNAWCZE I SEPARACYJNE SYSTEM IGŁOFILTRÓW akcesoria do instalacji igłofiltrowych WĘŻE RURY HDPE INNE AKCESORIA 146 I DRIAL. KATALOG POMP

147 AKCESORIA STRONA AKCESORIA JEDNOSTKA STEROWNICZA PLC 4x MOSTY Z RUR 151 PRZEPŁYWOMIERZ 4 I Zewnętrzne kosze ssawne / separatory do ścieków SYSTEM IGŁOFILTRÓW 157 Akcesoria do instalacji igłofiltrowych 158 WĘŻE RURY HDPE INNE AKCESORIA tel DRIAL. KATALOG POMP I 147

148 AKCESORIA JEDNOSTKA STEROWNICZA PLC 4x45 ZALETY wygodny montaż na miejscu pewna ochrona dla wrażliwych urządzeń elektrycznych. ochrona przed wandalizmem pompowanie na stacjach przepompowych oraz przy remontach kanalizacji UWAGI opcja: może być wyposażona w system próżniowy opcja: system próżniowy do suchego samozasysania w konfiguracji suchej 148 I DRIAL. KATALOG POMP

149 AKCESORIA JEDNOSTKA STEROWNICZA PLC 4x45 Opis jednostka sterownicza dla tymczasowych przepompowni (max. 4 pompy) Zawartość kontenera /zastosowanie/ pompowanie na stacjach przepompowych oraz przy remontach kanalizacji DANE TECHNICZNE Napięcie / fazy / Hz 400V/3-fazowy/50Hz Wymiary (dł. x szer. x wys.) 2990 x 2440 x 2590 mm tel DRIAL. KATALOG POMP I 149

150 AKCESORIA MOSTY Z RUR ZASTOSOWANIE mosty z rur (nieutrudniające ruchu kołowego lub pieszego) w celu tymczasowego zastąpienia rur odpływowych. ROZMIAR średnica rur od 150 do 800 mm; długość i wysokość na zamówienie. 150 I DRIAL. KATALOG POMP

151 AKCESORIA przepływomierz 4 i 6 Typ Połączenia Wymiary (dł. x szer. x wys.) Waga Zasilanie elektromagnetyczny przepływomierz 4 lub mm PN mm PN10" x 290 x 540 mm x 355 x 600 mm 4-52 kg 6-78 kg bateria DANE TECHNICZNE do pomiaru wody (ścieków) w rurze (zamknięty pomiar przepływu) zbieracz (do łączenia kilku małych rur do jednej wspólnej rury tłocznej) ZASTOSOWANIE zamontowany w zamykanej obudowie ze stali ocynkowanej odpinana pokrywa i napęd łańcuchowy przetwornica z wbudowanym wyświetlaczem UWAGI tel DRIAL. KATALOG POMP I 151

152 AKCESORIA Zewnętrzne kosze ssawne/separatory do ścieków ZASTOSOWANIE Separowanie frakcji stałych z możliwością zastosowania indywidualnych krat separacyjnych ZALETY łatwość obsługi oraz szybkość czyszczenia krat separacyjnych 152 I DRIAL. KATALOG POMP

153 AKCESORIA Zewnętrzne kosze ssawne/separatory do ścieków Połączenia złączka 8 lub kołnierz 200 mm Materiał stal DANE TECHNICZNE tel DRIAL. KATALOG POMP I 153

154 AKCESORIA SYSTEM IGŁOFILTRÓW ZASTOSOWANIE stosowany przy obniżaniu poziomu wód gruntowych ZALETY bardzo lekkie i niezwykle odporne na uderzenia węże ssawne i tłoczne wykonane z różnych materiałów wszystkie elementy wyposażone w złącza Perrot 154 I DRIAL. KATALOG POMP

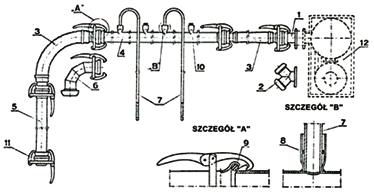

155 AKCESORIA SYSTEM IGŁOFILTRÓW Ø 32mm DETAL A DETAL B Połaczenia szybkozłącza Perrot 5 lub kołnierz 133 mm Materiał Rozmiar Rury przewodzące: aluminium lub stal ocynkowana Igofiltry: giętkie i półprzejrzyste rury z polyetylenu Rury przewodzące: 5 ; długość 5m Igłofiltry: Ø 32mm; długość: 7m DANE TECHNICZNE Wydajność 1 x system 32-IGE max. przepływ 1 m 3 /h tel DRIAL. KATALOG POMP I 155

156 AKCESORIA SYSTEM IGŁOFILTRÓW Ø 50mm Połaczenia szybkozłącza Perrot 4 lub kołnierz 133 mm DANE TECHNICZNE Materiał Rozmiar Rury przewodzące: HDPE Igłofiltry sztywne materiał PE Rury przewodzące: 4 ; długość 5m Igłofiltry: Ø 50mm; długość: 6m Wydajność 1 x system 50-IGE max. przepływ 1,5 m 3 /h 156 I DRIAL. KATALOG POMP

157 AKCESORIA akcesoria do instalacji IGŁOFILTRowych rury do zapłukiwania igłofltrów Przyrządy do wyciągania igłofiltrów * rury o średnicy 32 mm * rury o średnicy 50 mm * rury do zapłukiwania w obsypce 4,5 m * rury do zapłukiwania w obsypce 6 m * o średnicy 32 mm * o średnicy 50 mm tel DRIAL. KATALOG POMP I 157

158 AKCESORIA WĘŻE Firehose Armoflex Heduflex wysokiej jakości biały jedwabny wąż z poliesteru DANE TECHNICZNE: * Rozmiar: 2-8"/ mm * Ciśnienie: 3-20 bar * Złączki: Storz, Perrot, Bauer * Długość odcinka 10-20m * Temperatury: -20/+100 C termoplastyczny wąż ssawny DANE TECHNICZNE: * Rozmiar: 2-8"/ mm * Ciśnienie: 3-5 bar * Złączki: Perrot, Bauer * Długość odcinka 5 m * Temperatury: -15/+60 C gumowy wąż ssawny DANE TECHNICZNE: * Rozmiar: 2-8"/ mm * Ciśnienie: 6-10 bar * Złączki: kołnierz ND10-16 * Długość odcinka 3-5 m * Temperatury: -15/+60 C ZASTOSOWANIE: * (brudna)woda * olej, paliwo, kwasoodporny * ozon oraz substancje nie rozkładające się ZASTOSOWANIE: * uniwersalne użycie * woda, woda przemysłowa, błoto i szlam ZASTOSOWANIE: * ciężkie warunki pracy * (ścieki) woda, ścieki, gnojowica * łagodne kwasy * odporny na działanie próżni MATERIAŁ: MATERIAŁ: MATERIAŁ: * okładzina z PCV, TPU lub gumy, * tworzywo sztuczne (PCV) * przezroczysty * gładki, wyłożony stalową okładziną * wewnątrz: SBR,czarny, gładki * zewnątrz: SBR, czarny, tkanina * wyłożony stalową okładziną 158 I DRIAL. KATALOG POMP

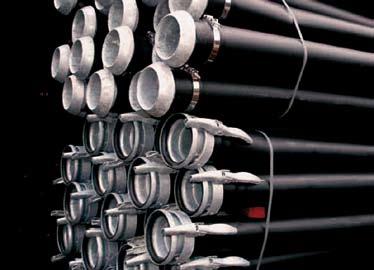

159 AKCESORIA Rury HDPE zastosowanie rura zrzutowa lub przewodząca przy odwadnianiu dłuższy odpływ oraz mniejsze straty tarcia przy pompowaniu ZALETY odporne na uderzenia lekkie nierdzewne proste w obsłudze łatwe w naprawie szybka instalacja tel DRIAL. KATALOG POMP I 159

160 AKCESORIA Rury HDPE Złączki złącza 4-8 Perrot DANE TECHNICZNE Materiał Rozmiar Ciśnienie: HDPE klasy A odcinki 5-6 m 3-6 bar 160 I DRIAL. KATALOG POMP

161 AKCESORIA INNE AKCESORIA Trójnik x żeński Trójnik x męski (KIELICH/GNIAZDO) Trójnik x zewnętrzny (KIELICH/GNIAZDO) Trójnik x 4 żeński 45 Trójnik żeński x (KIELICH/GNIAZDO) Trójnik męski (KIELICH/GNIAZDO) kołnierz (KIELICH/GNIAZDO) 90 Trzpień z gwintem (KIELICH/GNIAZDO 90 ) tel DRIAL. KATALOG POMP I 161

162 AKCESORIA INNE AKCESORIA KOSZ SSAWNY KOSZ SSAWNY z przyłączem węża kosz ssawny żeński niższy kosz ssawny żeński DANE TECHNICZNE Typ złącza Perrot, Bauer Materiał stal ocynkowana lub aluminium Rozmiar I DRIAL. KATALOG POMP

163 > SERWIS I UTRZYMANIE Oddział serwisowy DRIAL zatrudnia techników-specjalistów od pomp, którzy służą swoją wiedzą Klientom przez cały rok. Usuwają usterki pomp, zarówno w siedzibie Klienta, jak też w warsztatach DRIAL. Warsztaty DRIAL są wyposażone w nowoczesne narzędzia zapewniające wszelkiego rodzaju naprawy pomp i silników. W warsztatach znajdują się: urządzenia do testowania pomp oraz akcesoriów, lakiernia, manometry itd. Punkt serwisowy DRIAL jest w gotowości 24 godziny na dobę, 7 dni w tygodniu. Jest dobrze przygotowany do wizyt u Klientów oraz szybkich napraw pomp.

164 USŁUGI DODATKOWE Nasza firma świadczy usługi: Odwadnianie Doświadczenie i wiedza naszych pracowników w dziedzinie systemów odwadniania, gwarantuje najlepsze rozwiązania w pełnym zakresie: od projektowania systemów odwodnień, instalacji do zarządzania projektami. Służymy pomocą i doświadczeniem w odwadnianiu terenu metodą igłofiltrową oraz studniami depresyjnymi. Projekty specjalne Możesz polegać na wiedzy DRIAL w różnych projektach o dowolnej wielkości i złożoności. Mamy doświadczenie w różnego rodzaju sytuacjach. Możesz liczyć na pełne wsparcie od spisu wymagań projektowych, aż do technicznej inżynierii i wykonania. Po przeanalizowaniu potrzeb projektu, opracujemy całkowicie własne, szyte na miarę rozwiązanie pompowe. Nasi eksperci zainstalują i przetestują wszystko na miejscu i w razie potrzeby zapewnią okresową konserwację w trakcie realizacji projektu. Realizujemy wiele projektów specjalnych, a wśród nich: bypass kanalizacji, tymczasowe pompowanie ścieków tymczasowe pompowanie wody pompowanie bentonitu pompowanie cieczy specjalnych (oleje, chemikalia itp.) filtrowanie 164 I DRIAL. KATALOG POMP Dokumentacja hydrogeologiczna Odpowiadamy najbardziej wymagającym klientom na wszystkie zagadnienia związane z projektowaniem systemów odwodnień, dlatego na specjalne potrzeby naszych klientów wykonujemy dokumentacje hydrogeologiczną. Dokumentacja pozwala ustalić zasoby wód podziemnych i określić warunki hydrogeologiczne. Zawiera część analityczną, zestawienie wyników badań i pomiarów terenowych, ich interpretacje (wykresy, mapy, przekroje) jak i praktyczne wnioski. Filtracja DRIAL POLAND posiada w swojej ofercie instalacje do oczyszczania wody, ekstrakcji powietrza gruntowego wykorzystywane w procesach rekultywacji gleby. Szczegóły oferty dostępne są w siedzibie firmy i oddziałach. Sprzedaż pomp DRIAL POLAND w swojej bogatej ofercie posiada również sprzedaż pomp. Szczegóły oferty dostępne są w siedzibie firmy, jak również u regionalnych przedstawicieli handlowych. sprzedaż części i akcesoriów Oferujemy sprzedaż części, uszczelnień i akcesoriów

165 DODATKOWE INFORMACJE Tabela z przeliczeniami przepływu tel DRIAL. KATALOG POMP I 165

166 DODATKOWE INFORMACJE Terminologia związana z pompami Pompa samozasysająca ŁĄCZNA WYSOKOŚĆ PODNOSZENIA NAJWYŻSZY PUNKT W RUROCIĄGU POMPA POZIOM WODY STRATY CIŚNIENIA STATYCZNA WYSOKOŚĆ PODNOSZENIA WYSOKOŚĆ SSANIA Łączna wysokość podnoszenia Łączna wysokość podnoszenia jest sumą statycznej wysokości podnoszenia od poziomu wody do najwyższego punktu w rurociągu, oraz strat ciśnienia w rurach, złączach itp. Na wysokość podnoszenia mogą wpływać gęstość i lepkość pompowanej cieczy. W przypadku zastosowań pomp do ścieków dodajemy 10% całkowitej wysokości. Pompa zanurzeniowa pompa zanurzeniowa Submersible Pump ŁĄCZNA WYSOKOŚĆ PODNOSZENIA NAJWYŻSZY PUNKT W RUROCIĄGU POZIOM WODY STRATY CIŚNIENIA STATYCZNA WYSOKOŚĆ PODNOSZENIA 166 I DRIAL. KATALOG POMP

167 DODATKOWE INFORMACJE Przepływ determinuje wielkość rury Przepływ Prędkość przepływu cieczy jest krytyczna jeżeli chodzi o utrzymanie ciał stałych w zawieszeniu. Jeżeli jest ona niska, ciała stałe opadają. Jeżeli jest za wysoka, mogą wystąpić problemy z wielkością strat wskutek tarcia. Wykres po prawej stronie przedstawia zakres stosowalności rur/węży o różnych średnicach w zależności od przepływu. Określenie przepływu stanowi pierwszy etap w konstruowaniu kompletnego systemu pompy, ponieważ przepływ określa wielkość rury. Jeżeli przepływ jest nieznany, należy obliczyć objetość i podzielić przez czas wymagany do przetransportowania cieczy.i tel DRIAL. KATALOG POMP I 167

168 referencje. 168 I DRIAL. KATALOG POMP

169 referencje. odwadnianie tel DRIAL. KATALOG POMP I 169

170 referencje. odwadnianie podtopionego metra 170 I DRIAL. KATALOG POMP

171 referencje. inne projekty tel DRIAL. KATALOG POMP I 171

172 referencje. inne projekty 172 I DRIAL. KATALOG POMP

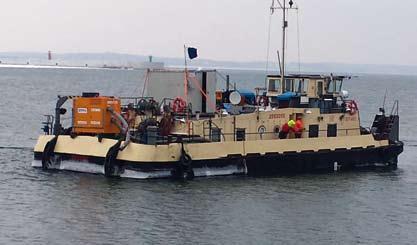

173 referencje. inne projekty tel DRIAL. KATALOG POMP I 173

174 WSPÓŁPRACUJEMY

175

176 DRIAL POLAND Sp. z o.o. ul. Katowicka Rawa Mazowiecka info@drial.pl Region Trójmiasto ul. Strażacka 15, Kielno kom. +48 (0) kom. +48 (0) kom. +40 (0) kom. +48 (0) Zadzwoń po najlepszą ofertę pomp! tel Region Poznań ul. Dziadoszańska 10, Poznań kom. +48 (0) kom. +48 (0) Region Wrocław ul. Jaworzyńska Legnica kom. +48 (0) kom. +48 (0) Region Śląsk kom. +48 (0) kom. +48 (0)
