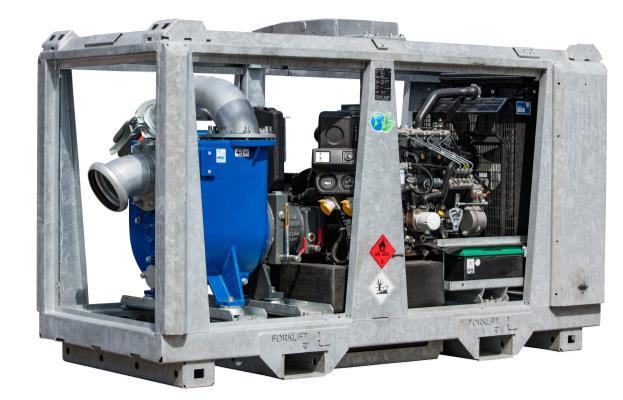

BE160 pompa z silnikiem wysokoprężnym samozasysająca pompa odśrodkowa wydajność maks. 345 m 3 /h, podnoszenie maks. 27 m

Transkrypt

1 Specyfikacja techniczna pompy: Typ... BE160 D254 Maks. wydajność m 3 /h Maks. podnoszenie m Przyłącza... DN 150 (6ʺ) Przelot mm Typ wirnika... Półotwarty Silnik... Perkins 404D-22 Rama... BF10-23 Waga (netto) kg OPIS Samozasysająca pompa odśrodkowa serii B(E) Pompy serii B charakteryzują się wysoką niezawodnością, sprawnością i wytrzymałością. Dostępne są w zakresie od 1-1/2ʺ do 12ʺ. Dzięki półotwartemu wirnikowi z wymienną płytą oporową obsługa jest łatwa a koszty części zamiennych zminimalizowane. Wszystkie pompy serii B są wyposażone w zawór zwrotny w króćcu ssącym, co eliminuje konieczność stosowania zaworu stopowego na linii ssawnej, a także umożliwia ponowne zasysanie po przerwie w pracy. Konstrukcja w pełni zaprojektowana i wyprodukowana przez firmę BBA Pumps Konstrukcja i produkcja całkowicie we własnym zakresie Ponad 60 lat doświadczenia na rynku Własna instalacja testowa Nowoczesna i funkcjonalna konstrukcja Wytrzymałe i przyjazne dla środowiska materiały Na zamówienie dostępne inne wersje Cechy konstrukcji Nieskomplikowana budowa Duży swobodny przelot Możliwość pompowania gorącej cieczy Samozasysanie Chłodzone uszczelnienie wału Dłuższa żywotność dzięki budowie pompy Obsługa posprzedażowa i opieka nad produktem Jeden dostawca wyposażenia, części zamiennych i akcesoriów Własny dział obsługi klienta (obsługa 24-godzinna) Własny dział serwisowy Globalna sieć dystrybucji części Opcjonalny globalny serwis u klienta Dostępne opcje szkoleń (technicznych i marketingowych) wewnętrznych lub u klienta Możliwe zastosowania Transport Przemysł Budownictwo Systemy kanalizacyjne Zestawy pomp awaryjnych Systemy nawadniające Rolnictwo

2 KRZYWA PRACY (1800 obr./min) Zgodność z ISO 9906 Obroty silnika Wydajność Q w m 3 /h Zużycie paliwa (BEP) obr./min l/h m

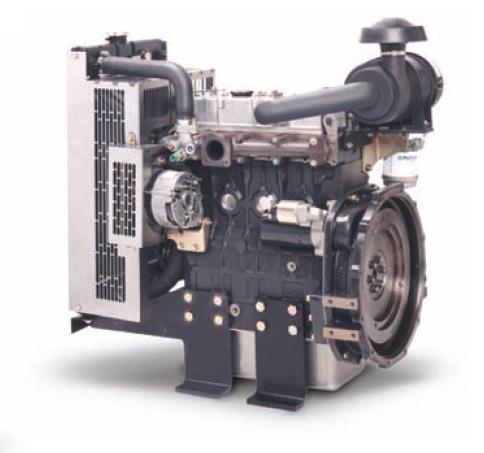

3 STANDARDOWA SPECYFIKACJA TECHNICZNA BBA pompa samozasysająca Typ pompy... BE160 D254 Maks. przepływ m 3 /h Maks. podnoszenie m Typ wirnika... Wirnik półotwarty Przelot mm Obudowa pompy... Żeliwo GG20 Wirnik... Żeliwo GG25 Płyta oporowa... Żeliwo GG25 Wał pompy... C45 Uszczelnienie wału... mechaniczne Powierzchnie uszczelnienia... Tung/Tung Uszczelka... Viton Silnik Marka silnika... Perkins Typ silnika D-22 Moc na kole zamachowym kw (35 KM) Maks. prędkość obr obr./min Zużycie paliwa g/kwh Pojemność skokowa... 2,2 l Liczba cylindrów... 4 Układ chłodzenia... Ciecz Norma emisji spalin UE... Stage IIIA Panel sterujący BBA LC20 - Automatyczny start/stop - Dwa pływaki sterujące agregatem (przewód 10 m) - 3 stopniowy włącznik: ręczne sterowanie-0-automatyczna pracą - Obrotomierz - Licznik godzin - Kontrolki ostrzegawcze Układ paliwowy - Zbiornik paliwa PE 140 l - Wlew paliwa 60 mm - Wtrysk mechaniczny - Na wyposażeniu separator wody i dodatkowy filtr paliwa na przewodzie Układ elektryczny i zabezpieczenia - Napięcie znamionowe 12 V - Akumulator wysokiej jakości - Wyłączenie przy niskim ciśnieniu oleju - Wyłączenie przy wysokiej temperaturze

4 RAMA BF10-23 BBA otwarty silnik wysokoprężny Model ramy... BF10-23 Wymiary Dł. x Szer. x Wys.... ok x 1040 x 1340 mm (bez przyłączy) Rama bazowa... Cynkowana ogniowo Panel... Panel z siatką kompozytową Zbiornik paliwa... Zbiornik kompozytowy 140 l Autonomia zbiornika paliwa godzin (przy 1800 obr./min BEP) Korek zbiornika paliwa mm Kieszenie na widły wózka... 2 kieszenie Zaczep do unoszenia... Jednopunktowy Przyłącza... Patrz rozdział Wyposażenie dodatkowe Wydech... W pełni zintegrowany Chłodnica... Zespolona z silnikiem Perkinsa (oryginalna) Skrzynka na dokumentację. Zawiera instrukcję obsługi agregatu BBA Wymiary mogą się różnić ze względu na rodzaj zastosowanych szybkozłączy / kolektorów

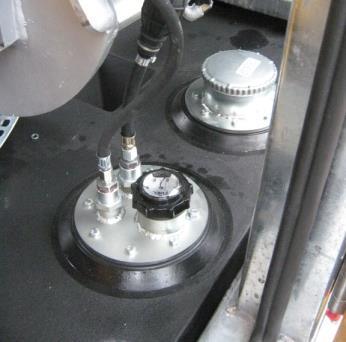

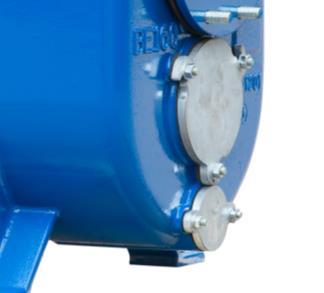

5 Doskonałe zasysanie Wbudowany zawór zwrotny po stronie ssania uniemożliwia odwodnienie pompy. Dzięki temu w pompie zawsze pozostaje medium. Zbiornik paliwa Odporny na działanie korozji, o pojemności 140 litrów, wykonany z polietylenu (HDPE). Zamontowany na podstawie ramy. Łatwa kontrola Łatwy dostęp do wziernika poziomu oleju, zaworów spustowych i korków wlewu. Duże pokrywy rewizyjne Dostęp do wirnika i zaworu zwrotnego oraz łatwe zalewanie komory wodą. 4-letnia ograniczona gwarancja Nasza gwarancja obejmuje lata bądź motogodziny. Więcej szczegółów w książce gwarancyjnej. Instrukcja użytkownika pomp serii B(E) Obszerna instrukcja obsługi z niezbędnymi informacjami na temat agregatu BA, użytkowania oraz zaleceniami BHP. Dostępna w 7 językach. Zdjęcia mają charakter poglądowy

6 DODATKI Dojazdowy zestaw transportowy Zestaw transportowy Zaprojektowany do transportu w warunkach polowych Regulowany zaczep Nieprzeznaczony na drogi publiczne M10-23 / ET10-23 / BF10-23 Ogrzewacz silnika firmy Webasto Ogrzewacz silnika firmy Webasto Zastosowanie w niskich temperaturach Grzałka płynu chłodzącego silnik Dodatkowy przełącznik na panelu sterowania Złącza tłoczne Kołnierz K Kołnierz K żeńskie (kielich) System B męskie (kula/ dźwignia) System B męskie (kula) System C żeńskie (kielich/ dźwignia) System C Złącza ssawne Kołnierz K Kołnierz K żeńskie (kielich) System B męskie (kula/dźwignia) System B męskie (kula) System C żeńskie (kielich/ dźwignia) System C Węże ssawne z koszem, 5 m Kołnierz K Kołnierz K System B, męskie (kula/ dźwignia) System C, żeńskie (kielich/ dźwignia) Węże ssawne z koszem, 6 m Kołnierz K Kołnierz K System B, męskie (kula/ dźwignia) System C, żeńskie (kielich/ dźwignia)
