1 GRZEJNIKI EEKTRYCZNE CENNIK P O S K A 0 1 /

2 ZRÓWNOWAŻONE OGRZEWANIE EEKTRYCZNE Firma Vasco dostosowała swoje produkty elektryczne do nowych norm EcoDesign, które weszły w życie w 2018 roku. EcoDesign to europejska dyrektywa określająca minimalne wymogi dotyczące zużycia energii przez urządzenia elektryczne. Od 1 stycznia 2018 r. obowiązują zaostrzone europejskie normy EcoDesign, które mają na celu obniżenie zużycia energii przez urządzenia elektryczne. Aktualnie grzejniki elektryczne muszą być wyposażone w kilka funkcji, które pozwolą zoptymalizować zużycie energii. 2 GRZEJNIKI, SYSTEMY WENTYACJI I SYSTEMY CHŁODZENIA:

3 Zarówno grzejnik z dmuchawą, jak i nowe produkty E-Volve i E-Panel w pełni odpowiadają nowym wymogom EcoDesign obowiązującym od początku 2018 roku. Dzięki całkowitej odnowie oferty produktów elektrycznych firma Vasco osiągnęła dwa cele. Po pierwsze: odpowiedzieliśmy na coraz częściej pojawiające się zapytania dotyczące estetycznej formy systemów ogrzewania elektrycznego. Po drugie: połączyliśmy wysoki komfort użytkowania z wysokimi wymogami w kwestii zużycia energii. E-Volve nowy programator do grzejników elektrycznych Dzięki E-Volve firma Vasco zrobiła krok naprzód w dziedzinie innowacji. Ten nowy programator do łazienkowych grzejników elektrycznych to połączenie zgrabnego kształtu i optymalnego zużycia energii. Możliwość tygodniowego programowania i funkcja wykrywania otwartego okna to tylko dwa przykłady energooszczędnych możliwości. Główne założenie jest proste: jak najoszczędniejsze ogrzewanie. W sytuacji nagłego spadku temperatury grzejnik automatycznie przełącza się na niższą pozycję, aby niepotrzebnie nie zużywać energii. Programator E-Volve jest także dostępny w zestawie RF (zdalne sterowanie falami radiowymi), wraz z termostatem RF i odbiornikiem RF, dyskretnie zamontowanym pod grzejnikiem. Ogrzewanie z nadmuchem szybkie i skuteczne ogrzewanie Firma Vasco wprowadziła już nową serię łazienkowych grzejników elektrycznych ze zintegrowaną dmuchawą, szybkim i skutecznym wentylatorem grzewczym, który wytwarza dodatkowe ciepło (moc 1000 Wat) i dzięki wbudowanemu czujnikowi ruchu automatycznie przystosowuje się do trybu życia użytkowników. Najważniejsze atuty dmuchawy to: Automatyczny program tygodniowy dostosowany do codziennych zwyczajów użytkowników (samouczący się) Funkcja Boost Wskaźnik zużycia energii Funkcja wykrywania obecności osób Funkcja wykrywania otwartego okna E-Panel elektryczne grzejniki płytowe Firma Vasco poddała gruntownej modyfikacji także swoje elektryczne grzejniki płytowe. Cały asortyment serii E-Panel posiada programator do m.in. programowania tygodniowego i funkcję wykrywania otwartego okna. E-VOVE OGRZEWANIE Z NADMUCHEM E-PANE E-VOVE Iris (HD-E, HDR-E) & E-Volve 8 Agave (HR-E) & E-Volve 9 Aster (HF-E) & E-Volve 10 Carré Bad (CB-E) & E-Volve 11 Zana Bad (ZBD-E) & E-Volve 12 Viola (V11-ZB-E) & E-Volve 13 Niva (N11-E) & E-Volve 14 OGRZEWANIE Z NADMUCHEM Iris (HD-E-B) & Blower 26 Agave (HR-E-B) & Blower 27 Aster (HF-E-B) & Blower 28 Carré Bad (CB-E-B) & Blower 29 Niva (N11-E-B) & Blower 30 E-PANE E-Panel Horizontaal (EP-H-F) 38 E-Panel Horizontaal (EP-H-RIB) 38 E-Panel Verticaal (EP-V-F) 38 Rysunki techniczne 20 Jak zamówić 23 Rysunki techniczne 32 Jak zamówić 34 Rysunki techniczne 40 AKCESORIA 42 KOORY 44 3

4 DZIĘKI PROGRAMATOROWI E-VOVE FIRMA VASCO ROZWIJA SWOJĄ INNOWACYJNOŚĆ TAKŻE W DZIEDZINIE URZĄDZEŃ EEKTRYCZNYCH 4 Iris HD-E

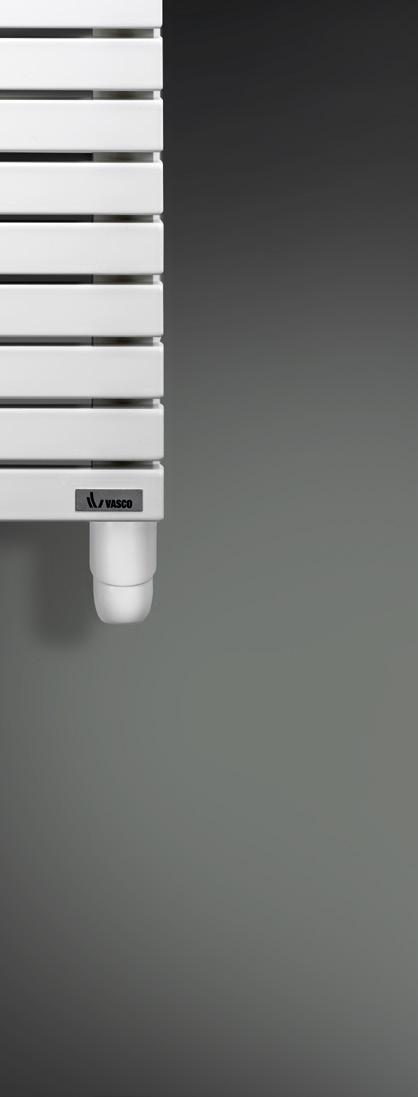

5 E-VOVE Nowy programator E-Volve do elektrycznych grzejników łazienkowych, to połączenie zgrabnego kształtu i optymalnego zużycia energii. Możliwość tygodniowego programowania i funkcja wykrywania otwartego okna to tylko dwa przykłady energooszczędnych rozwiązań. Założenie jest proste: jak najoszczędniejsze ogrzewanie. W sytuacji nagłego spadku temperatury grzejnik automatycznie przełącza się na niższą pozycję, aby niepotrzebnie nie zużywać energii. Programator E-Volve jest także dostępny w zestawie RF (zdalne sterowanie falami radiowymi), wraz z termostatem RF i odbiornikiem RF, dyskretnie zamontowanym pod grzejnikiem. E-VOVE E-V Programator biały Programator kolor szare aluminium E-VOVE E-V-RF Termostat RF (bezprzewodowy) biały Odbiornik RF biały Odbiornik RF kolor szare aluminium 5

6 GRZEJNIKI EEKTRYCZNE GRZEJNIKI TYKO EEKTRYCZNE I GRZEJNIKI W SYSTEMIE MIESZANYM Grzejniki elektryczne stosowane są w dwu wariantach: 1. GRZEJNIKI TYKO EEKTRYCZNE Grzejniki tylko elektryczne firmy Vasco zostały fabrycznie napełnione płynem o ulepszonych parametrach i wyposażone w sterownik. Grzałka elektryczna została zamontowana w prawym kolektorze (wyjątek stanowi E-Panel). Jeśli ze standardowego grzejnika przeznaczonego do instalacji centralnego ogrzewania chcemy otrzymać grzejnik tylko elektryczny, musimy napełnić go mieszanką Dowcal 30% (powinien to zrobić wykwalifikowany instalator). DOWCA 30% Grzejniki łazienkowe firmy Vasco mogą być wypełnione mieszanką Dowcal 30% maksymalnie w 95% i muszą być wyposażone w sterownik. Płyn ten zawiera etanol, a także inhibitory antykorozyjne, dzięki czemu dobrze zabezpiecza przed rdzą, a także zamarzaniem do temperatury -10 C. Kod produktu: 11DV00001 Cena: 30 netto / litr Np.: Grzejnik: 2,6 litra 2,6 l x 0,95 = 2,47 litra (taką ilością płynu Dowcal 30% należy wypełnić grzejnik). 2. GRZEJNIKI W SYSTEMIE MIESZANYM Grzejniki w systemie mieszanym to grzejniki zainstalowane w systemie centralnego ogrzewania, oraz DODATKOWO wyposażone w grzałkę elektryczną, która będzie wykorzystywana w okresie przejściowym, gdy kocioł centralnego ogrzewania nie zawsze jest włączony. Nadają się wręcz idealnie do łazienki. Poniżej wskazano grzejniki, które możemy stosować jako grzejniki w systemie mieszanym (patrz cennik firmy Vasco): Malva (BSM-S/BSRM-S/BSM-ES/BSRM-ES/BSM-C) Prado (HX) Iris (HDM/HDRM) Agave (HRM/HR2/HRBM/HRM-C) Aster (HF/HF2) Carré Bad (CB) Zana Bad (ZBD) Jeśli zdecydujemy się na ogrzewanie za pośrednictwem centralnego ogrzewania, wówczas należy wyłączyć grzałkę elektryczną. Jeśli przy włączonym centralnym ogrzewaniu grzałka wciąż się nagrzewa, może dojść do jej uszkodzenia. Jeśli zdecydujemy się na ogrzewanie przy wykorzystaniu energii elektrycznej (centralne ogrzewanie jest wyłączone), należy zamknąć głowicę termostatyczną. Jednocześnie należy zostawić otwarty zawór odcinający zamontowany na powrocie, aby uniknąć wzrostu ciśnienia wewnątrz grzejnika na skutek nagrzewania się wody. Poniżej przedstawiono warunki wykorzystania grzejników w systemie mieszanym: W systemie dwururowym z przyłączem: 1-8: możliwe przy wszystkich szerokościach : szerokość grzejnika musi być większa niż 600 MM: szerokość grzejnika musi być większa niż 600 Przyłącze jednopunktowe: możliwe w przeciwległym do przyłącza kolektorze Elektryczne właściwości grzejników w systemie mieszanym są takie same jak w przypadku grzejników tylko elektrycznych i w związku z tym muszą spełniać takie same wymogi. 6

7 GRZEJNIKI EEKTRYCZNE GRZEJNIKI TYKO EEKTRYCZNE I GRZEJNIKI W SYSTEMIE MIESZANYM WARUNKI EKSPOATACJI GRZEJNIKÓW EEKTRYCZNYCH strefa 3 0,60 m strefa 1 vol 0 Grzejniki elektryczne mogą być stosowane w łazienkach, w strefie 2 i 3 (patrz schemat łazienki). Jeśli w łazience znajduje się prysznic, grzejnik może być zamontowany w odległości co najmniej 1,5 m od prysznica. Przy montażu grzejnika należy bezwzględnie stosować się do zasad bezpieczeństwa obowiązujących podczas wykonywania instalacji elektrycznych oraz ogólnych warunków użytkowania określonych przez firmę VASCO. 0,60 m 0,60 m W celu obliczenia zużycia prądu przez grzejnik elektryczny wystarczy znać jego moc w Watach. 0,60 m strefa 2 Przykład: Grzejnik o mocy 1000 Wat posiada moc grzewczą 1 kw, czyli w ciągu godziny zużywa on 1kWh energii elektrycznej dotyczy to sytuacji, gdy grzejnik w ciągu tej godziny pracował na najwyższej mocy. W praktyce jednak rzadko się to zdarza. Grzejnik zwykle wyłącza się, gdy została osiągnięta pożądana temperatura. Jeśli znamy cenę za 1kWh prądu, możemy łatwo obliczyć koszt zużycia energii elektrycznej. GWARANCJA na elementy elektryczne wynosi 2 lata i dotyczy wyłącznie zestawu z grzejnikiem firmy VASCO. W przypadku nieprawidłowego użycia grzejnika i jego elementów gwarancja traci ważność. Uwaga: Ze względów bezpieczeństwa odradzamy montaż grzejników jako wolnostojącej ścianki działowej zarówno w wariancie tylko elektrycznym, jak również mieszanym. 7

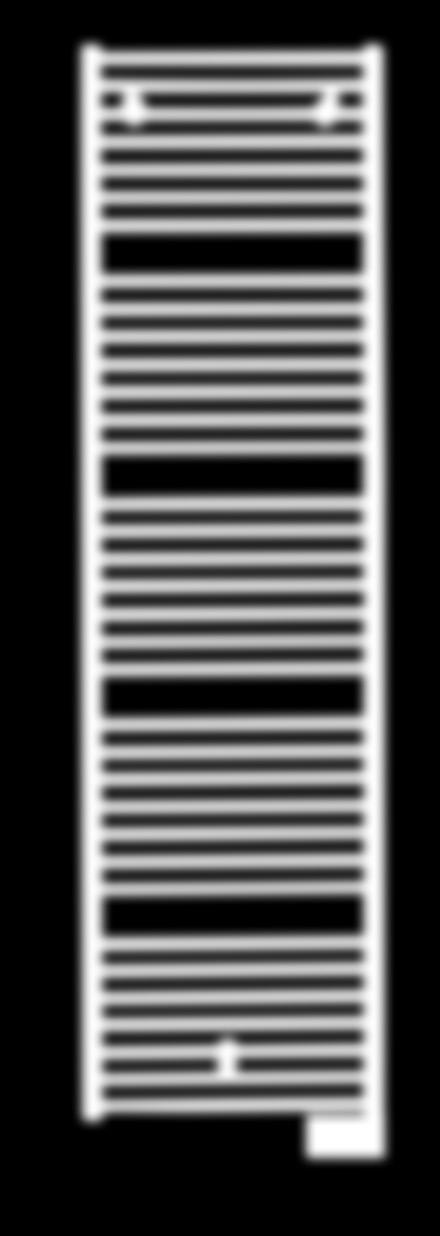

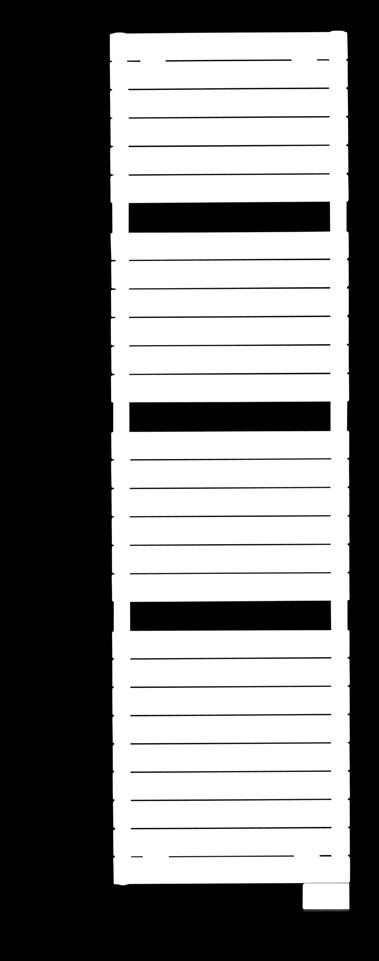

8 Iris (HD-E, HDR-E) & E-VOVE TYPY Prosty (HD-E) i wygięty (HDR-E) RURKI Poziome, okrągłe Ø 22 KOEKTORY Pionowe, profil D 34 x 34 HD-E KOORY Kolor standardowy biały RA 9016 Rozszerzona gama kolorów patrz strona CECHY SZCZEGÓNE Grzejnik w połączeniu z E-Volve (E-Volve należy zamówić osobno) Pionowe rurki typu HDR-E są lekko wygięte do przodu (10 ). MOCOWANIA Zawiesia ścienne w kolorze grzejnika dla RA 9016, dla pozostałych kolorów chromowane HDR-E CECHY TECHNICZNE Spawane laserowo (spoiny są niewidoczne) Powłoka KT, malowane proszkowo Programator temperatury pomieszczenia AKCESORIA Patrz str. 43 RYSUNKI TECHNICZNE Patrz str. 20 ZAECANE DO ŁAZIENEK I KUCHNI AKCESORIA OPCJONANE Półka składana (chrom) UWAGA: programator należy zamówić osobno, (patrz też str. 15) E-VOVE E-V E-VOVE E-V-RF Kolor Kod produktu RA RA RA RA kod produktu: cena netto 455 GRUPA PRODUKTÓW: EEKTRYCZNE DANE TECHNICZNE KOOR STANDARD RA 9016 KOORY KOD PRODUKTU NA ZAMÓWIENIE IRIS iczba rurek n Szerokość Wysokość H Ciężar kg Moc grzałki elektrycznej Wat Kod produktu magazynowy HD-E : YYYY , , , YYYY , YYYY , IRIS HDR-E : YYYY , , YYYY , Zgodne z normą EN442-1: 2014:grzejniki i konwektory

9 Agave (HR-E) & E-VOVE TYPY Prosty (HR-E) RURKI Poziome, okrągłe Ø 22 KOEKTORY Pionowe, okrągłe Ø 35 KOORY Kolor standardowy biały RA 9016 Rozszerzona gama kolorów patrz str HR-E CECHY SZCZEGÓNE Grzejnik w połączeniu z E-Volve (E-Volve należy zamówić osobno) MOCOWANIA Zawiesia ścienne w kolorze grzejnika dla RA 9016, dla pozostałych kolorów chromowane CECHY TECHNICZNE Zgrzewane oporowo (spoiny są niewidoczne) Powłoka KT, malowane proszkowo Programator temperatury pomieszczenia AKCESORIA Patrz str. 43 RYSUNKI TECHNICZNE Patrz str. 20 UWAGA: programator należy zamówić osobno, (patrz też str. 15) E-VOVE E-V E-VOVE E-V-RF Kolor Kod produktu RA RA RA RA ZAECANE DO ŁAZIENEK I KUCHNI AKCESORIA OPCJONANE Półka składana (chrom) kod produktu: GRUPA PRODUKTÓW: EEKTRYCZNE DANE TECHNICZNE KOOR STANDARD RA 9016 KOORY KOD PRODUKTU NA ZAMÓWIENIE AGAVE iczba rurek n Szerokość Wysokość H Ciężar kg Moc grzałki elektrycznej Wat HR-E : YYYY , , YYYY , Zgodne z normą EN442-1: 2014:grzejniki i konwektory 9

10 Aster (HF-E) & E-VOVE RURKI Poziome, płaskie okrągłe 57,5 x 10 KOEKTORY Pionowe, okrągłe Ø 35 HF-E KOORY Kolor standardowy biały RA 9016 Niedostępny w kolorze Gloss White Rozszerzona gama kolorów patrz str CECHY SZCZEGÓNE Grzejnik w połączeniu z E-Volve (E-Volve należy zamówić osobno) MOCOWANIA Zawiesia ścienne w kolorze białym RA 9016 Na zamówienie dostępne w kolorze szarym RA 7016 (ciemny antracyt). Patrz str. 43 CECHY TECHNICZNE Zgrzewane oporowo (spoiny są niewidoczne) Powłoka KT, malowane proszkowo Programator temperatury pomieszczenia AKCESORIA Patrz str. 42 RYSUNKI TECHNICZNE Patrz str. 21 ZAECANE DO ŁAZIENEK I KUCHNI AKCESORIA OPCJONANE Poręcz (chrom) kod produktu: cena netto 615 Pozostałe akcesoria patrz str. 42 UWAGA: programator należy zamówić osobno, (patrz też str. 15) E-VOVE E-V E-VOVE E-V-RF Kolor Kod produktu RA RA RA RA GRUPA PRODUKTÓW: EEKTRYCZNE DANE TECHNICZNE KOOR STANDARD RA 9016 KOORY KOD PRODUKTU NA ZAMÓWIENIE ASTER iczba rurek n Szerokość Wysokość H Ciężar kg Moc grzałki elektrycznej Wat Kod produktu magazynowy HF-E : YYYY , , YYYY , YYYY , Zgodne z normą EN442-1: 2014:grzejniki i konwektory 10

11 Carré Bad (CB-E) & E-VOVE RURKI Poziome, kwadratowe 25 x 25 KOEKTORY Pionowe, okrągłe Ø 35 KOORY Kolor standardowy biały RA 9016 Niedostępny w kolorze Gloss White Rozszerzona gama kolorów patrz str CECHY SZCZEGÓNE Grzejnik w połączeniu z E-Volve (E-Volve należy zamówić osobno) CB-E MOCOWANIA Zawiesia ścienne w kolorze białym RA 9016 Na zamówienie dostępne w kolorze szarym RA 7016 (ciemny antracyt). Patrz str. 43 CECHY TECHNICZNE Zgrzewane oporowo (spoiny są niewidoczne) Powłoka KT, malowane proszkowo Programator temperatury pomieszczenia AKCESORIA Patrz str RYSUNKI TECHNICZNE Patrz str. 21 UWAGA: programator należy zamówić osobno, (patrz też str. 15) E-VOVE E-V E-VOVE E-V-RF Kolor Kod produktu RA RA RA RA ZAECANE DO ŁAZIENEK I KUCHNI AKCESORIA OPCJONANE Poręcz prosta (chrom) kod produktu: cena netto 615 Pozostałe akcesoria patrz str GRUPA PRODUKTÓW: EEKTRYCZNE DANE TECHNICZNE KOOR STANDARD RA 9016 KOORY KOD PRODUKTU NA ZAMÓWIENIE CARRÉ BAD iczba rurek n Szerokość Wysokość H Ciężar kg Moc grzałki elektrycznej Wat Kod produktu magazynowy CB-E : YYYY , , YYYY , , Zgodne z normą EN442-1: 2014:grzejniki i konwektory 11

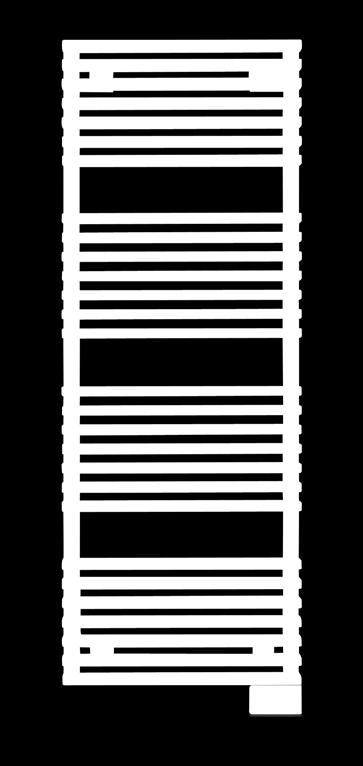

12 Zana Bad (ZBD-E) & E-VOVE RURKI Poziome, prostokątne 45 x 20 KOEKTORY Pionowe, okrągłe Ø 35 ZBD-E KOORY Kolor standardowy biały RA 9016 Niedostępny w kolorze Gloss White Rozszerzona gama kolorów patrz str CECHY SZCZEGÓNE Grzejnik w połączeniu z E-Volve (E-Volve należy zamówić osobno) MOCOWANIA Zawiesia ścienne w kolorze białym RA 9016 Na zamówienie dostępne w kolorze szarym RA 7016 (ciemny antracyt). Patrz str. 43 CECHY TECHNICZNE Zgrzewane oporowo (spoiny są niewidoczne) Powłoka KT, malowane proszkowo Programator temperatury pomieszczenia AKCESORIA Patrz str RYSUNKI TECHNICZNE Patrz str. 22 ZAECANE DO ŁAZIENEK I KUCHNI AKCESORIA OPCJONANE Poręcz prosta (chrom) kod produktu: cena netto 615 Pozostałe akcesoria patrz str UWAGA: programator należy zamówić osobno, (patrz też str. 15) E-VOVE E-V E-VOVE E-V-RF Kolor Kod produktu RA RA RA RA GRUPA PRODUKTÓW: EEKTRYCZNE DANE TECHNICZNE KOOR STANDARD RA 9016 KOORY KOD PRODUKTU NA ZAMÓWIENIE ZANA BAD iczba rurek n Szerokość Wysokość H Ciężar kg Moc grzałki elektrycznej Wat ZBD-E : YYYY , , , Zgodne z normą EN442-1: 2014:grzejniki i konwektory 12

13 Viola (V11-ZB-E) & E-VOVE RURKI Pionowe, płaskie okrągłe 70 x 10 KOEKTORY Poziome, kwadratowe 34 x 34 KOORY Kolor standardowy biały RA 9016 Niedostępny w kolorze Gloss White Rozszerzona gama kolorów patrz str CECHY SZCZEGÓNE Grzejnik w połączeniu z E-Volve (E-Volve należy zamówić osobno) V11-ZB-E MOCOWANIA Zawiesia ścienne w kolorze białym RA 9016 Na zamówienie dostępne w kolorze szarym RA 7016 (ciemny antracyt). Patrz str. 43 CECHY TECHNICZNE Zgrzewane oporowo (spoiny są niewidoczne) Powłoka KT, malowane proszkowo Programator temperatury pomieszczenia AKCESORIA Patrz str. 42 RYSUNKI TECHNICZNE Patrz str. 22 UWAGA: programator należy zamówić osobno, (patrz też str. 15) E-VOVE E-V E-VOVE E-V-RF Kolor Kod produktu RA RA RA RA ZAECANE DO ŁAZIENEK I KUCHNI AKCESORIA OPCJONANE Poręcz (chrom) kod produktu: cena netto 615 Pozostałe akcesoria patrz str. 42 GRUPA PRODUKTÓW: EEKTRYCZNE DANE TECHNICZNE KOOR STANDARD RA 9016 KOORY KOD PRODUKTU NA ZAMÓWIENIE VIOA iczba rurek n Szerokość Wysokość H Ciężar kg Moc grzałki elektrycznej Wat Kod produktu magazynowy V11-ZB-E : YYYY , , YYYY , YYYY , Zgodne z normą EN442-1: 2014:grzejniki i konwektory 13

14 Niva (N11-E) & E-VOVE KOORY Kolor standardowy S600 (biały RA 9016 z drobną strukturą) Niedostępny w kolorze Gloss White Rozszerzona gama kolorów patrz str N11-E CECHY SZCZEGÓNE Grzejnik w połączeniu z E-Volve (E-Volve należy zamówić osobno) Płaska płyta przednia MOCOWANIA Komplet do montażu naściennego konsole boczne w kolorze RA 7016 (ciemny antracyt) CECHY TECHNICZNE Powłoka KT, malowane proszkowo Programator temperatury pomieszczenia AKCESORIA Patrz str RYSUNKI TECHNICZNE Patrz str. 22 ZAECANE DO ŁAZIENEK I KUCHNI AKCESORIA OPCJONANE Poręcz (chrom) UWAGA: programator należy zamówić osobno, (patrz też str. 15) E-VOVE E-V E-VOVE E-V-RF Kolor Kod produktu RA RA RA RA kod produktu: (520 ) cena netto 615 Pozostałe akcesoria patrz str GRUPA PRODUKTÓW: EEKTRYCZNE DANE TECHNICZNE KOOR STANDARD S600 KOORY KOD PRODUKTU NA ZAMÓWIENIE NIVA iczba rurek n Szerokość Wysokość H Ciężar kg Moc grzałki elektrycznej Wat Kod produktu magazynowy N11-E : YYYY , , YYYY , , YYYY , Zgodne z normą EN442-1: 2014:grzejniki i konwektory 14

15 GRZEJNIKI EEKTRYCZNE GRZEJNIKI TYKO EEKTRYCZNE 1. AKCESORIA EEKTRYCZNE DO GRZEJNIKÓW TYKO EEKTRYCZNYCH Długości grzałek elektrycznych (standardowo zamontowanych w grzejnikach): Grzałka 300 W Grzałka 500 W Grzałka 750 W Grzałka 1000 W Grzałka 1250 W Grzałka 1500 W : 365 : 520 : 700 : 890 : 1080 : 1270 Proponujemy następujące opcje: 1.1. Programator E-Volve E-V 1.2. Programator E-Volve E-V-RF 1.3. Grzałka ST PTC (Klasa II) PROGRAMATOR E-VOVE E-V Wysokość: 75 Szerokość: 140 Głębokość: PROGRAMATOR E-VOVE E-V Napięcie robocze: 230V AC, 50 Hz Programowanie tygodniowe i dzienne Regulacja temperatury pomieszczenia od 7 C do 30 C Funkcja Boost: standardowo 60 minut Funkcja Auto, Comfort, Eco lub funkcja ochrony przed mrozem Nastawione programy P1, P2, P3 mogą być zmodyfikowane przez użytkownika IPX4 Klasa II Długość kabla: 0,8 m (można podłączyć bezpośrednio do sieci w puszce podtynkowej, lub zamontować standardową wtyczkę) Wskaźnik zużycia energii Funkcja wykrywania otwartego okna Programator należy zamontować na grzejniku, od dołu po prawej stronie Uwaga: Przewód programatora E-V (brązowy = faza, niebieski = neutralny, czarny = przewód funkcyjny należy używać tylko we Francji i zabezpieczyć, jeśli nie jest podłączony) Urządzenia z izolacją klasy II nie mają uziemienia. GRUPA PRODUKTÓW: EEKTRYCZNE Kolor Kod produktu RA 9016 (biały) RA 9006 (szary) E-VOVE E-V-RF ODBIORNIK RF Wysokość: 75 Szerokość: 140 Głębokość: 35 E-VOVE E-V-RF TERMOSTAT RF Wysokość: 95 Szerokość: 120 Głębokość: PROGRAMATOR E-VOVE E-V-RF Napięcie robocze odbiornika: 230V AC, 50 Hz Termostat: 2x baterie alkaliczne 1,5V Programowanie tygodniowe i dzienne Regulacja temperatury pomieszczenia od 7 C do 30 C Funkcja Boost: standardowo 60 minut Funkcja Auto, Comfort, Eco lub funkcja ochrony przed mrozem Nastawione programy P1, P2, P3 mogą być zmodyfikowane przez użytkownika Odbiornik: IPX4 Klasa II Termostat: IP30 Długość kabla: 0,8 m (można podłączyć bezpośrednio do sieci w puszce podtynkowej, lub zamontować standardową wtyczkę) Wskaźnik zużycia energii Funkcja wykrywania otwartego okna Odbiornik programatora należy zamontować na grzejniku, od dołu po prawej stronie Komunikacja radiowa między odbiornikiem i termostatem (urządzenia należy powiązać wg instrukcji) 15

16 GRZEJNIKI EEKTRYCZNE GRZEJNIKI TYKO EEKTRYCZNE Uwaga: Przewód programatora E-V-RF (brązowy = faza, niebieski = neutralny, czarny = przewód funkcyjny należy używać tylko we Francji i zabezpieczyć, jeśli nie jest podłączony) Urządzenia z izolacją klasy II nie mają uziemienia. Termostat należy powiązać z odbiornikiem zgodnie z opisem wskazanym w instrukcji obsługi termostatu RF GRUPA PRODUKTÓW: EEKTRYCZNE Kolor Kod produktu RA 9016 (biały) RA 9006 (szary) GRZAŁKA EEKTRYCZNA ST PTC 1.3. (KASA II) Grzejniki elektryczne zostały wypełnione płynem polepszającym parametry pracy oraz wyposażone w grzałkę ST PTC, zamontowaną w prawym kolektorze. Całkowita cena za grzejnik elektryczny z grzałką ST PTC = cena grzejnika elektrycznego + cena grzałki ST PTC. typ moc Wat Kod produktu GRUPA PRODUKTÓW: EEKTRYCZNE PTC PTC PTC PTC PTC PTC JAK ZAMÓWIĆ? Przykład Iris HD-E 600/ Wat (str. 8) KOD PRODUKTU NA ZAMÓWIENIE IRIS RA YYYY GRZAŁKA ST PTC (KASA II) typ moc Wat PTC Cena grzejnika elektrycznego Cena grzałki ST PTC (zamontowanej fabrycznie) (-0012) + = Cena całkowita Grzałka PTC idealna do sterowania za pomocą automatyki domowej! Grzałka PTC (Positive Temperature Coefficient) Grzałki PTC zawierają polikrystaliczny materiał ceramiczny, kiedy jego temperatura wzrasta, oporność grzałki PTC również wzrasta, więc tym samym moc maleje. W ten sposób powstaje efekt samoregulacji. Nie ma potrzeby stosowania systemów regulacji termostatycznej i zabezpieczania przed przegrzaniem. Warunki eksploatacji: strefa 2 lub 3 w łazience (patrz rys, str. 7). Zamontowana fabrycznie w prawym kolektorze od dołu. Ø 12. Dostępna bez wtyczki (należy dokupić osobno). Klasa IP64. Grzałka PTC zapewnia stałą temperaturę grzejnika elektrycznego niezależnie od temperatury pomieszczenia, dlatego jest konieczne równoczesne zastosowanie dla pomieszczenia programatora temperatury powietrza. 16 Długości grzałek elektrycznych: Grzałka PTC 300 W : 450 Grzałka PTC 500 W : 565 Grzałka PTC 750 W : 795 Grzałka PTC 1000 W : 1025 Grzałka PTC 1250 W : 1205 Grzałka PTC 1500 W : 1385

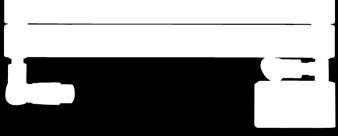

17 grzejniki elektryczne GRZEJNIKI W SYSTEMIE MIESZANYM 1. MOŻIWOŚCI PODŁĄCZENIA GRZEJNIKÓW W SYSTEMIE MIESZANYM 1.1. PODŁĄCZENIE DO INSTAACJI CENTRANEGO OGRZEWANIA PRZYŁĄCZE ŚRODKOWE (SYSTEM DWURUROWY) Do środkowego przyłącza można podłączyć poniższe modele grzejników (patrz techniczny cennik firmy Vasco): Malva (BSM-S/BSRM-S/BSM-ES/BSRM-ES/BSM-C) Prado (HX) Iris (HDM/HDRM) Agave (HRM/HRBM/HRM-C) Aster (HF) Carré Bad (CB) Zana Bad (ZBD) Szerokość grzejnika wynosi 600 : Uwaga: Zestaw zaworów kątowych i głowica termostatyczna nie występują w asortymencie firmy Vasco. Podłączenie za pomocą standardowych zaworów kątowych Szerokość grzejnika jest większa niż 600 : Uwaga: W okresie gdy wyłączony jest system c.o. należy zostawić otwarty zawór odcinający zamontowany na powrocie, aby uniknąć wzrostu ciśnienia wewnątrz grzejnika na skutek nagrzewania się wody PODŁĄCZENIE DO INSTAACJI CENTRANEGO OGRZEWANIA PRZYŁĄCZE 18 (SYSTEM DWURUROWY) Za pomocą przyłącza 18 można podłączyć poniższe modele grzejników (patrz cennik firmy Vasco): Podłączenie zestawem zaworów 1-8 Zasilanie po prawej stronie, powrót po lewej Malva (BSM-S/BSRM-S/BSM-ES/BSRM-ES/BSM-C) Prado (HX) Iris (HDM/HDRM) Agave (HRM/HR2/HRBM/HRM-C) Aster (HF2) Carré Bad (CB) Zana Bad (ZBD) Uwaga: Zestaw zaworów nie występuje w asortymencie firmy Vasco. Zasilanie po lewej stronie, powrót po prawej 5 10 Trójnik Przy zastosowaniu trójnika zmieniają się wymiary przyłącza Uwaga: Najpierw należy usunąć ewentualną plastikową rurkę przerzutową z kolektora. Uwaga: W okresie gdy wyłączony jest system c.o. należy zostawić otwarty zawór odcinający zamontowany na powrocie, aby uniknąć wzrostu ciśnienia wewnątrz grzejnika na skutek nagrzewania się wody. 27 Kod produktu: 11DV00002 :

18 grzejniki elektryczne GRZEJNIKI W SYSTEMIE MIESZANYM 1.3. PRZYŁĄCZE JEDNOPUNKTOWE Przyłącze jednopunktowe można zastosować wyłącznie w lewym kolektorze i w następujących modelach (patrz cennik firmy Vasco): Malva (BSM-S/BSRM-S/BSM-ES/BSRM-ES/BSM-C) Prado (HX) Iris (HDM/HDRM) 2. AKCESORIA EEKTRYCZNE DO GRZEJNIKÓW W SYSTEMIE MIESZANYM 2.1. GRZAŁKA EEKTRYCZNA ST PTC (KASA II) Grzałka PTC (Positive Temperature Coefficient) Grzałki PTC zawierają polikrystaliczny materiał ceramiczny, kiedy jego temperatura wzrasta, oporność grzałki PTC również wzrasta, więc tym samym moc maleje. W ten sposób powstaje efekt samoregulacji. Nie ma potrzeby stosowania systemów regulacji termostatycznej i zabezpieczania przed przegrzaniem. Warunki eksploatacji: strefa 2 lub 3 w łazience (patrz rys, str. 7). Ø 12. Dostępna bez wtyczki (należy dokupić osobno). Klasa IP64. Grzałka PTC zapewnia stałą temperaturę grzejnika elektrycznego niezależnie od temperatury pomieszczenia, dlatego jest konieczne równoczesne zastosowanie dla pomieszczenia programatora temperatury powietrza. GRUPA PRODUKTÓW: EEKTRYCZNE typ moc Wat Kod produktu PTC PTC PTC PTC PTC PTC Długości grzałek elektrycznych: Grzałka PTC 300 W : 450 Grzałka PTC 500 W : 565 Grzałka PTC 750 W : 795 Grzałka PTC 1000 W : 1025 Grzałka PTC 1250 W : 1205 Grzałka PTC 1500 W : 1385 PROGRAMATOR E-VOVE E-V Wysokość: 75 Szerokość: 140 Głębokość: PROGRAMATOR E-VOVE E-V Napięcie robocze: 230V AC, 50 Hz Programowanie tygodniowe i dzienne Regulacja temperatury pomieszczenia od 7 C do 30 C Funkcja Boost: standardowo 60 minut Funkcja Auto, Comfort, Eco lub funkcja ochrony przed mrozem Nastawione programy P1, P2, P3 mogą być zmodyfikowane przez użytkownika IPX4 Klasa II Długość kabla: 0,8 m (można podłączyć bezpośrednio do sieci w puszce podtynkowej, lub zamontować standardową wtyczkę) Wskaźnik zużycia energii Grzałkę należy wkręcić w prawy kolektor od dołu, a następnie zamontować programator 18

19 grzejniki elektryczne GRZEJNIKI W SYSTEMIE MIESZANYM Uwaga: Przewód programatora E-V (brązowy = faza, niebieski = neutralny, czarny = przewód funkcyjny należy używać tylko we Francji i zabezpieczyć, jeśli nie jest podłączony) Urządzenia z izolacją klasy II nie mają uziemienia. GRUPA PRODUKTÓW: EEKTRYCZNE typ moc Wat Kod produktu biały Kod produktu szary E-V E-V E-V E-V E-V E-V E-VOVE E-V-RF ODBIORNIK RF Wysokość: 75 Szerokość: 140 Głębokość: 35 E-VOVE E-V-RF TERMOSTAT RF Wysokość: 95 Szerokość: 120 Głębokość: PROGRAMATOR E-VOVE E-V-RF Napięcie robocze odbiornika: 230V AC, 50 Hz Termostat: 2x baterie alkaliczne 1,5V Programowanie tygodniowe i dzienne Regulacja temperatury pomieszczenia od 7 C do 30 C Funkcja Boost: standardowo 60 minut Funkcja Auto, Comfort, Eco lub funkcja ochrony przed mrozem Nastawione programy P1, P2, P3 mogą być zmodyfikowane przez użytkownika Odbiornik: IPX4 Klasa II Termostat: IP30 Długość kabla: 0,8 m (można podłączyć bezpośrednio do sieci w puszce podtynkowej, lub zamontować standardową wtyczkę) Wskaźnik zużycia energii Funkcja wykrywania otwartego okna Grzałkę należy wkręcić w prawy kolektor od dołu, a następnie zamontować odbiornik programatora Komunikacja radiowa między odbiornikiem i termostatem (urządzenia należy powiązać wg instrukcji) Uwaga: Przewód programatora E-V-RF (brązowy = faza, niebieski = neutralny, czarny = przewód funkcyjny należy używać tylko we Francji i zabezpieczyć, jeśli nie jest podłączony) Urządzenia z izolacją klasy II nie mają uziemienia. Termostat należy powiązać z odbiornikiem zgodnie z opisem wskazanym w instrukcji obsługi termostatu RF GRUPA PRODUKTÓW: EEKTRYCZNE typ moc Wat Kod produktu biały Kod produktu szary E-V-RF E-V-RF E-V-RF E-V-RF E-V-RF E-V-RF Do programatorów E-V i E-V-RF stosujemy tę samą grzałkę elektryczną. Do tej grzałki można zamontować wyłącznie programatory występujące w asortymencie firmy Vasco. Długości grzałek elektrycznych: Grzałka 300 W Grzałka 500 W Grzałka 750 W Grzałka 1000 W Grzałka 1250 W Grzałka 1500 W : 365 : 520 : 700 : 890 : 1080 :

20 grzejniki elektryczne RYSUNKI TECHNICZNE E-VOVE IRIS (HD-E, HDR-E) & E-VOVE H H H= H= H= H = H = HD-E / HDR-E Odległość między zawiesiami -120 H-180 AGAVE (HR-E) & E-VOVE H Ø35 H = H = H = HR-E Odległość między zawiesiami -120 H

21 grzejniki elektryczne RYSUNKI TECHNICZNE E-VOVE ASTER (HF-E) & E-VOVE H ,5 H = ,5 357,5 297,5 62,5 62,5 H = ,5 357,5 357,5 357,5 62,5 62,5 62,5 H = ,5 357,5 357,5 357,5 62,5 62,5 62,5 CARRÉ BAD (CB-E) & E-VOVE -155 H , ,5 H = ,5 477,5 357,5 357,5 62,5 62,5 62, HF-E Odległość między zawiesiami -180 H-128 H = H = H = H = CB-E Odległość między zawiesiami -155 H

22 grzejniki elektryczne RYSUNKI TECHNICZNE E-VOVE ZANA BAD (ZBD-E) & E-VOVE H H = H = H = VIOA (V11-ZB-E) & E-VOVE NIVA (N11-E) & E-VOVE ,5 45 H ,5 H H-144,5 61 H 72 ZBD-E Odległość między zawiesiami -155 H , , , , V11-ZB-E Odległość między zawiesiami -145 H-152 Odległość między zawiesiami N11-E -200 H-144,5 22

23 grzejniki elektryczne JAK ZAMÓWIĆ GRZEJNIKI TYKO EEKTRYCZNE & E-VOVE JAK ZAMÓWIĆ? Aby zamówić grzejnik elektryczny należy: Krok 1: Wybrać model grzejnika (patrz strony 8-14). Krok 2: Wybrać programator. Można wybrać programator E-V lub E-V-RF w kolorze RA 9016 (biały) lub RA 9006 (szary) (patrz str. 15). Całkowita cena grzejnika elektrycznego = cena grzejnika + cena programatora GRZEJNIKI NA ZAMÓWIENIE Czas realizacji do 4 tygodni nr typu (5 cyfr) szerokość (4 cyfry) wysokość (4 cyfry) przyłącze (4 cyfry) w grzejnikach elektrycznych zawsze 0000 kolor (4 cyfry) p YYYY wykonanie (4 cyfry) = standard PROGRAMATOR DO ZESTAWU Patrz str. 15: należy podać numer artykułu (za wyjątkiem modelu E-Panel: programator należy do zestawu) GRZEJNIKI MAGAZYNOWE Czas realizacji 2 tygodnie (nie wliczając czasu na transport) nr typu (5 cyfr) zobacz tabela PROGRAMATOR DO ZESTAWU Patrz str. 15: należy podać numer artykułu (za wyjątkiem modelu E-Panel: programator należy do zestawu) PROGRAMATOR E-VOVE E-V ODBIORNIK RF E-VOVE E-V-RF TERMOSTAT RF E-VOVE E-V-RF GRZEJNIKI MIESZANE & E-VOVE JAK ZAMÓWIĆ? Aby zamówić grzejnik do systemu mieszanego należy: Krok 1: Wybrać model grzejnika (patrz cennik firmy Vasco). Do modeli, ktore można zastosować w systemie mieszanym należą: Malva (BSM-S/BSRM-S/BSM-ES/BSRM-ES/BSM-C) Prado (HX) Iris (HDM/HDRM) Agave (HRM/HR2/HRBM/HRM-C) Aster (HF/HF2) Carré Bad (CB) Zana Bad (ZBD) Krok 2: Wybrać grzałkę zwracając uwagę na kolumnę Maks. moc grzałki elektrycznej Wat w cenniku VASCO. Można wybrać programator E-V lub E-V-RF w kolorze RA 9016 (biały) lub RA 9006 (szary) (patrz str. 18). Całkowita cena grzejnika mieszanego = cena grzejnika + cena programatora z grzałką GRZEJNIKI NA ZAMÓWIENIE Czas realizacji do 4 tygodni nr typu (5 cyfr) szerokość (4 cyfry) wysokość (4 cyfry) przyłącze (4 cyfry) zawsze 1188, za wyjątkiem HR2 i HF2 = 0018 kolor (4 cyfry) p YYYY PROGRAMATOR DO ZESTAWU Patrz str. 18: należy podać numer artykułu GRZEJNIKI MAGAZYNOWE Czas realizacji 2 tygodnie wykonanie (4 cyfry) = standard nr typu (5 cyfr) zobacz tabela PROGRAMATOR DO ZESTAWU Patrz str. 18: należy podać numer artykułu 23

24 ŁAZIENKOWE GRZEJNIKI EEKTRYCZNE Z INTEIGENTNYM OPROGRAMOWANIEM Aster Grey Aluminium, dmuchawa szara 24

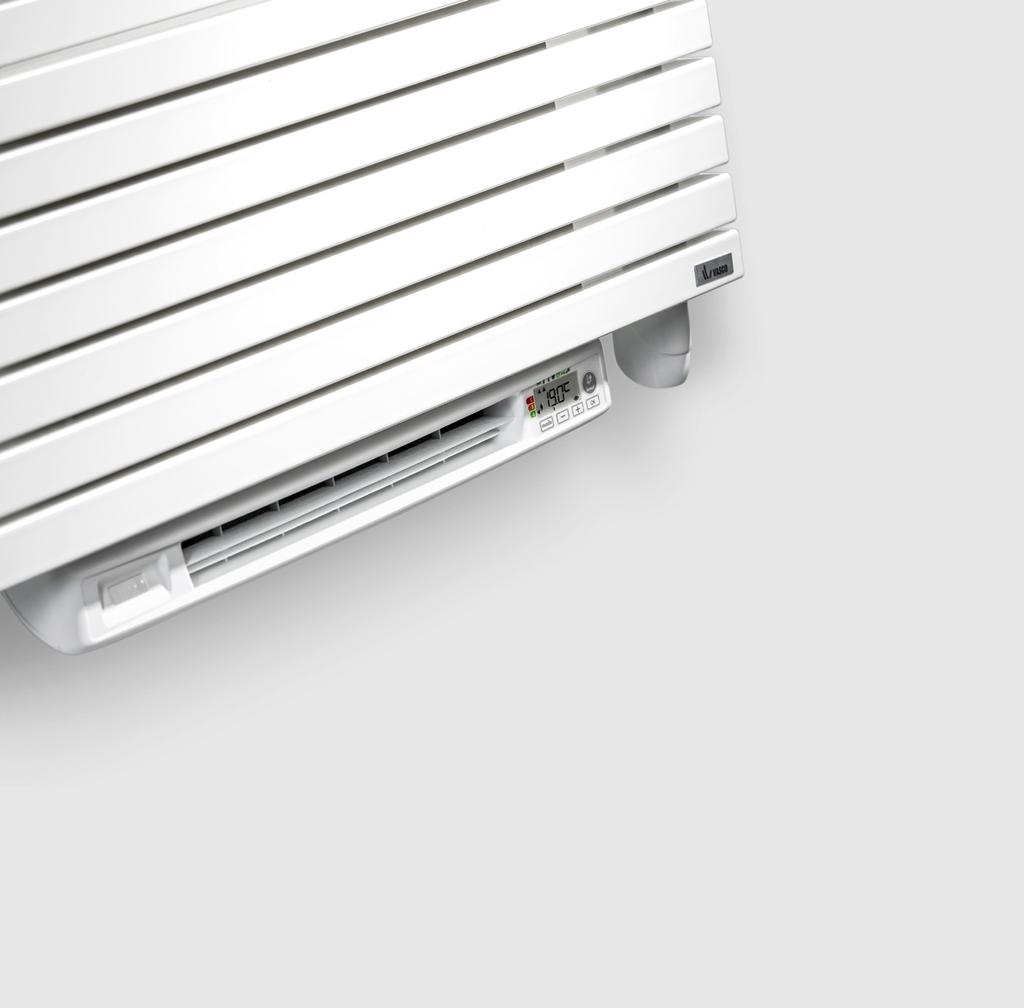

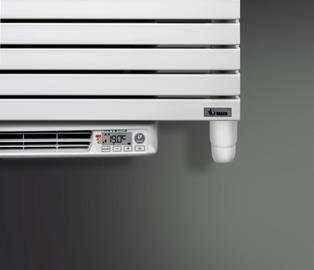

25 EEKTRYCZNY NADMUCH Łazienkowe grzejniki elektryczne wyposażone w dmuchawę pracują dzięki samoprogramującemu się inteligentnemu sterowaniu, które wykrywa obecność użytkownika w pomieszczeniu. Dzięki temu oszczędzamy każdą kilowatogodzinę! Za pomocą wbudowanego czujnika ruchu możemy ustawić własny program tygodniowy, dostosowany do naszego trybu życia. Możemy dowolnie zmieniać wcześniejsze ustawienia tygodniowe. Dmuchawę można zamówić wraz z następującymi modelami łazienkowych grzejników elektrycznych firmy Vasco: Agave, Aster, Carré Bad, Iris i Niva. Kształt wywiewu powietrza pozwala na optymalizację cyrkulacji ciepłego powietrza. Dmuchawa posiada podświetlany ekran dotykowy. Z tyłu znajduje się prosty w obsłudze filtr ułatwiający utrzymanie dmuchawy w czystości. 25

26 Iris (HD-E-B) & DMUCHAWA TYPY Prosty (HD-E-B) RURKI Pionowe, okrągłe Ø 22 KOEKTORY Pionowe, profil 34 x 34 HD-E-B KOORY Kolor standardowy biały RA 9016 Niedostępny w kolorze Gloss White Rozszerzona gama kolorów patrz str CECHY SZCZEGÓNE Grzejnik w połączeniu z dmuchawą (wliczoną w cenę) MOCOWANIA Zawiesia ścienne w kolorze grzejnika dla RA 9016, dla pozostałych kolorów chromowane CECHY TECHNICZNE Spawane laserowo (spoiny są niewidoczne) Powłoka KT, malowane proszkowo Programator temperatury pomieszczenia AKCESORIA Patrz str. 43 RYSUNKI TECHNICZNE Patrz str. 32 ZAECANE DO ŁAZIENEK I KUCHNI AKCESORIA OPCJONANE UWAGA: opcjonalny termostat ścienny z programatorem RF należy zamówić osobno, patrz też str. 31 Kod produktu Półka składana (chrom) kod produktu cena netto 455 GRUPA PRODUKTÓW: EEKTRYCZNE DANE TECHNICZNE KOOR STANDARD RA 9016 KOORY KOD PRODUKTU NA ZAMÓWIENIE IRIS Rurki Szerokość Wysokość H Ciężar kg Moc grzałki elektrycznej Wat Moc dmuchawy Wat Kod produktu magazynowy HD-E-B : YYYY , , , YYYY , YYYY , Zgodne z normą EN442-1: 2014:grzejniki i konwektory Cena grzejnika w komplecie z dmuchawą 26

27 Agave (HR-E-B) & DMUCHAWA TYPY Prosty (HR-E-B) RURKI Poziome, okrągłe Ø 22 KOEKTORY Pionowe, okrągłe Ø 35 KOORY Kolor standardowy biały RA 9016 Niedostępny w kolorze Gloss White Rozszerzona gama kolorów patrz str HR-E-B CECHY SZCZEGÓNE Grzejnik w połączeniu z dmuchawą (wliczoną w cenę) MOCOWANIA Zawiesia ścienne w kolorze grzejnika dla RA 9016, dla pozostałych kolorów chromowane CECHY TECHNICZNE Zgrzewanie oporowe (spoiny są niewidoczne) Powłoka KT, malowane proszkowo Programator temperatury pomieszczenia AKCESORIA Patrz str. 43 RYSUNKI TECHNICZNE Patrz str. 32 UWAGA: opcjonalny termostat ścienny z programatorem RF należy zamówić osobno, patrz też str. 31 Kod produktu ZAECANE DO ŁAZIENEK I KUCHNI AKCESORIA OPCJONANE Półka składana (chrom) kod produktu cena netto 455 GRUPA PRODUKTÓW: EEKTRYCZNE KOD PRODUKTU NA ZAMÓWIENIE AGAVE Rurki Szerokość DANE TECHNICZNE Wysokość H Ciężar kg Moc grzałki elektrycznej Wat Moc dmuchawy Wat KOOR STANDARD RA 9016 KOORY HR-E-B : YYYY , , YYYY , Zgodne z normą EN442-1: 2014:grzejniki i konwektory Cena grzejnika w komplecie z dmuchawą 27

28 Aster (HF-E-B) & DMUCHAWA RURKI Poziome, płaskie okrągłe 57,5 x 10 KOEKTORY Pionowe, okrągłe Ø 35 HF-E-B KOORY Kolor standardowy biały RA 9016 Niedostępny w kolorze Gloss White Rozszerzona gama kolorów patrz str CECHY SZCZEGÓNE Grzejnik w połączeniu z dmuchawą (wliczoną w cenę) Komplet do montażu naściennego niewidoczne zawiesia MOCOWANIA Zawiesia ścienne w kolorze białym RA 9016 Na zamówienie dostępne w kolorze szarym RA 7016 (ciemny antracyt). Patrz str. 43 CECHY TECHNICZNE Zgrzewanie oporowe (spoiny są niewidoczne) Powłoka KT, malowane proszkowo Programator temperatury pomieszczenia AKCESORIA Patrz str. 42 RYSUNKI TECHNICZNE Patrz str. 33 ZAECANE DO ŁAZIENEK I KUCHNI AKCESORIA OPCJONANE UWAGA: opcjonalny termostat ścienny z programatorem RF należy zamówić osobno, patrz też str. 31 Kod produktu Poręcz (chrom) kod produktu cena netto 615 Pozostałe akcesoria patrz str. 42 GRUPA PRODUKTÓW: EEKTRYCZNE KOD PRODUKTU NA ZAMÓWIENIE ASTER Rurki Szerokość DANE TECHNICZNE Wysokość H Ciężar kg Moc grzałki elektrycznej Wat Moc dmuchawy Wat KOOR STANDARD RA 9016 KOORY HF-E-B : YYYY , , YYYY , YYYY , Zgodne z normą EN442-1: 2014:grzejniki i konwektory Cena grzejnika w komplecie z dmuchawą 28

29 Carré Bad (CB-E-B) & DMUCHAWA RURKI Poziome, kwadratowe 25 x 25 KOEKTORY Pionowe, okrągłe Ø 35 KOORY Kolor standardowy biały RA 9016 Niedostępny w kolorze Gloss White Rozszerzona gama kolorów patrz str CECHY SZCZEGÓNE Grzejnik w połączeniu z dmuchawą (wliczoną w cenę) CB-E-B MOCOWANIA Zawiesia ścienne w kolorze białym RA 9016 Na zamówienie dostępne w kolorze szarym RA 7016 (ciemny antracyt). Patrz str. 43 CECHY TECHNICZNE Zgrzewanie oporowe (spoiny są niewidoczne) Powłoka KT, malowane proszkowo Programator temperatury pomieszczenia AKCESORIA Patrz str RYSUNKI TECHNICZNE Patrz str. 33 UWAGA: opcjonalny termostat ścienny z programatorem RF należy zamówić osobno, patrz też str. 31 Kod produktu ZAECANE DO ŁAZIENEK I KUCHNI AKCESORIA OPCJONANE Poręcz prosta (chrom) kod produktu cena netto 615 Pozostałe akcesoria patrz str GRUPA PRODUKTÓW: EEKTRYCZNE KOD PRODUKTU NA ZAMÓWIENIE CARRÉ Rurki Szerokość DANE TECHNICZNE Wysokość H Ciężar kg Moc grzałki elektrycznej Wat Moc dmuchawy Wat KOOR STANDARD RA 9016 KOORY CB-E-B : YYYY , , YYYY , , Zgodne z normą EN442-1: 2014:grzejniki i konwektory Cena grzejnika w komplecie z dmuchawą 29

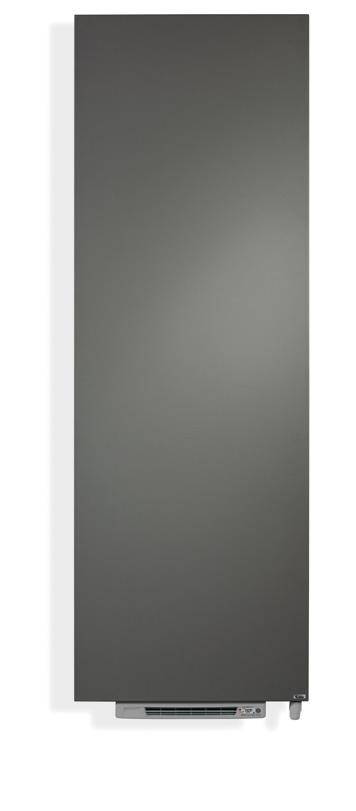

30 Niva (N11-E-B) & DMUCHAWA KOORY Kolor standardowy biały S600 Niedostępny w kolorze Gloss White Rozszerzona gama kolorów patrz str CECHY SZCZEGÓNE Grzejnik w połączeniu z dmuchawą (wliczoną w cenę) Płaska płyta przednia N11-E-B MOCOWANIA Komplet do montażu naściennego konsole boczne w kolorze RA 7016 (ciemny antracyt) CECHY TECHNICZNE Powłoka KT, malowane proszkowo Programator temperatury pomieszczenia AKCESORIA Patrz str RYSUNKI TECHNICZNE Patrz str. 34 ZAECANE DO ŁAZIENEK I KUCHNI AKCESORIA OPCJONANE UWAGA: opcjonalny termostat ścienny z programatorem RF należy zamówić osobno, patrz też str. 31 Kod produktu poręcz prosta (chrom) kod produktu (520 ) cena netto 615 Pozostałe akcesoria patrz str GRUPA PRODUKTÓW: EEKTRYCZNE KOOR STANDARD S600 KOORY KOD PRODUKTU NA ZAMÓWIENIE NIVA Szerokość Wysokość H Ciężar kg Moc grzałki elektrycznej Wat Moc dmuchawy Wat Kod produktu magazynowy N11-E-B : YYYY , , YYYY , , YYYY , Zgodne z normą EN442-1: 2014:grzejniki i konwektory Cena grzejnika w komplecie z dmuchawą 30

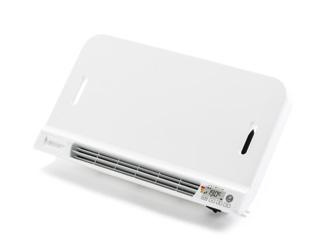

31 GRZEJNIKI EEKTRYCZNE DMUCHAWA DMUCHAWA: FUNKCJA TURBO BOOST SUPER SZYBKIE OGRZEWANIE DMUCHAWA Wysokość: 239 Szerokość: 400 Głębokość: 95 Specyfikacja techniczna Dzięki wbudowanemu czujnikowi ruchu dmuchawa jest w stanie zaprogramować własny tryb tygodniowy, zgodny z naszym trybem życia. Zainstalowane programy tygodniowe P1, P2, P3 (użytkownik może je samodzielnie modyfikować). Funkcja wykrywania otwartego okna: w sytuacji nagłego spadku temperatury grzejnik przechodzi w tryb pracy antyzamrożeniowej, co pozwala zaoszczędzić na rachunkach za elektryczność. Wskaźnik zużycia energii stale widoczny na ekranie sterowania. Ustawienie temperatury w trybach: Komfort, ECO i antyzamrozeniowym. Dmuchawa fabrycznie zamontowana na grzejniku. Możliwość przesuwania filtra w lewą lub prawą stronę ułatwia jego czyszczenie. Wbudowany element grzewczy PTC o mocy 1000 W. Urządzenie klasy II izolacji. Podświetlany wyświetlacz CD. Ekran sterowania posiada intuincyjną konstrukcję z 5 dużymi przyciskami, w tym przycisk ręcznej regulacji, Funkcja recznej regulacji nawiewu, służąca szybszemu ogrzewaniu pomieszczenia (z programowaniem czasowym). Na dole dmuchawy znajduje się oddzielny przycisk do włączania / wyłączania. Dostępna w 2 kolorach: białym (RA 9016) i szarym (RA7045). IPX4. Przewód elektryczny (brązowy = faza, niebieski = neutralny. Certyfikacja CE. Opcjonalnie dostępny jest termostat RF. Wbudowany odbiornik RF umożliwia sterowanie przedstawionym niżej opcjonalnym termostatem ściennym z programatorem RF. Kod produktu

32 grzejniki elektryczne RYSUNKI TECHNICZNE DMUCHAWA IRIS (HD-E-B) & DMUCHAWA H H = 916 H = 1330 H = 1790 H = AGAVE (HR-E-B) & DMUCHAWA H = HD-E-B Odległość między zawiesiami -120 H H H = H = H = HR-E-B Odległość między zawiesiami -120 H-310

33 grzejniki elektryczne RYSUNKI TECHNICZNE DMUCHAWA ASTER (HF-E-B) & DMUCHAWA H H = 1205 H = 1805 CARRÉ BAD (CB-E-B) & DMUCHAWA ,5 357,5 297,5 62,5 62,5 537,5 357,5 357,5 357,5 62,5 62,5 62,5 H = ,5 357,5 357,5 357,5 62,5 62,5 62,5 H = ,5 477,5 357,5 357,5 62,5 62,5 62, HF-E-B Odległość między zawiesiami -180 H A C B H = H = H = H = CB-E-B Odległość między zawiesiami -155 Wysokość (H) A B C

34 52 grzejniki elektryczne RYSUNKI TECHNICZNE DMUCHAWA NIVA (N11-E-B) & DMUCHAWA H N11-E-B Odległość między zawiesiami -200 H grzejniki elektryczne JAK ZAMÓWIĆ GRZEJNIKI TYKO EEKTRYCZNE & DMUCHAWA JAK ZAMÓWIĆ? Aby zamówić grzejnik elektryczny z dmuchawą należy: Wybrać model grzejnika, wraz z dmuchawą* (patrz strony 26-30). * Dmuchawa jest dostępna w dwóch kolorach: białym (RA9016) i szarym (RA7045). Biały grzejnik: biała dmuchawa Kolorowy grzejnik: szara dmuchawa Termostat RF należy zamówić osobno (patrz str. 31) GRZEJNIKI NA ZAMÓWIENIE nr typu (5 cyfr) szerokość (4 cyfry) wysokość (4 cyfry) przyłącze (4 cyfry) w grzejnikach elektrycznych zawsze 0000 kolor (4 cyfry) str YYYY DMUCHAWA JEST WICZONA W CENĘ! wykonanie (4 cyfry) = standard GRZEJNIKI MAGAZYNOWE nr typu (5 cyfr) zobacz tabela 34 DMUCHAWA JEST WICZONA W CENĘ! DMUCHAWA TERMOSTAT RF

35 Agave Traffic White, dmuchawa biała 35

36 EEKTRYCZNE GRZEJNIKI PŁYTOWE MAXIMAA COMFORT MINIMAA ENERGIEVERBRUIK E jak efektywny, ergonomiczny, elegancki i ekologiczny Wraz z rosnącym Seria E-Panel to nowa zainteresowaniem grzejnikami generacja designerskich elektrycznymi firma Vasco grzejników elektrycznych gruntownie uaktualniła swoją firmy Vasco. Grzejniki E-Panel ofertę elektrycznych grzejników umożliwiają ogrzewanie, które płytowych. Obecnie wszystkie można łatwo regulować, grzejniki serii E-Panel posiadają stałą temperaturę, stylowy elektryczny programator design i bardzo wysoką z możliwością m.in. wydajność mimo niewielkich programowania tygodniowego rozmiarów grzejnika. Są one i funkcją wykrywania otwartego oczywistym wyborem dla osób okna. Ponadto gama mających wysokie wymagania, grzejników pionowych została a jednocześnie oczekujących uzupełniona o 4 dodatkowe jak najmniejszego zużycia moce grzejników (od 750 do energii Wat). Dzięki temu firma Vasco jest w stanie zapewnić Państwu maksymalny komfort przy minimalnym zużyciu energii. E-Panel poziomy (płaski) 36 Żeberkowa płyta przednia E-Panel Płaska płyta przednia E-Panel

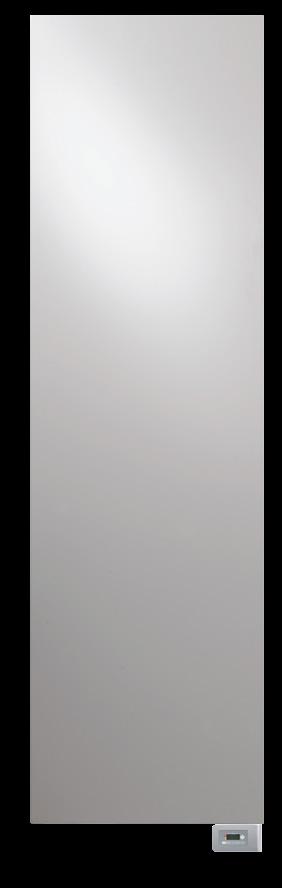

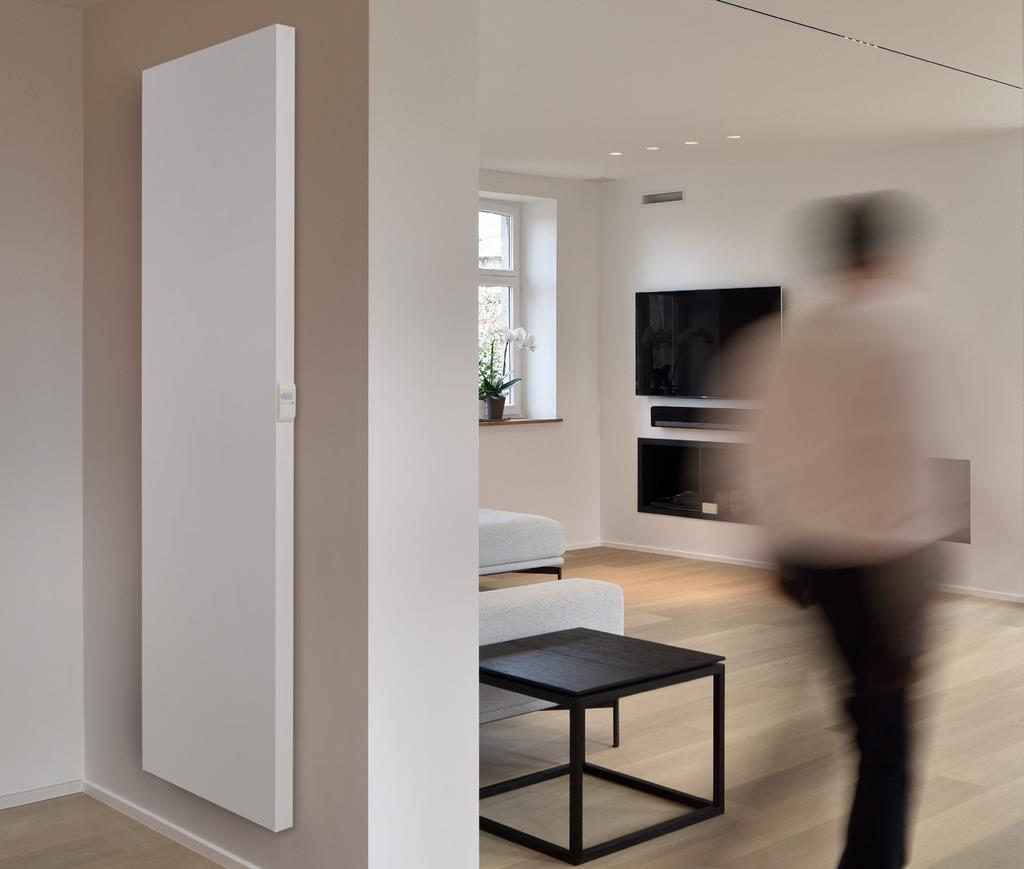

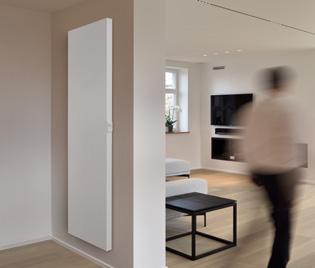

37 E-PANE E-Panel pionowy (płaski) 37

38 EEKTRYCZNE GRZEJNIKI PŁYTOWE E-PANE (EP-H-F, EP-H-RIB, EP-V-F) ASORTYMENT Grzejniki E-Panel występują w wielu wariantach o różnej mocy, dostosowanej do każdego mieszkania. Dostępnych jest 7 poziomych modeli, o mocy od 500 do 2000 W. Wysokość grzejnika zawsze wynosi 600, a szerokość waha się między 500 a Grzejniki występują też w wersji pionowej o mocy od 750 do 1750 W. Grzejniki tej serii są dostępne w kolorze białym (RA 9016) lub w wersji kolorowej, w wariancie poziomym, żeberkowym (EP-H-RIB) lub płaskim (EP-H-F). Istnieje także możliwość zamówienia grzejnika w wersji pionowej płaskiej (EP-V-F). KOORY Kolor standardowy biały RA 9016 Niedostępny w kolorach S600, Gloss White i Jet Black Rozszerzona gama kolorów patrz str EP-V-F OBSŁUGA Napięcie robocze: 230V AC, 50 Hz Programowanie tygodniowe i dzienne Regulacja temperatury pomieszczenia od 7 C do 30 C Funkcja Auto, Comfort, Eco lub funkcja ochrony przed mrozem Zainstalowane programy tygodniowe P1, P2, P3 (użytkownik może je samodzielnie modyfikować) IPX4 Klasa II Długość kabla: 0,8 m (można podłączyć bezpośrednio do sieci w puszce podtynkowej, lub zamontować standardową wtyczkę) Wskaźnik zużycia energii Funkcja wykrywania otwartego okna Zamontowany programator: po prawej stronie grzejnika (wliczony w cenę) Uwaga: Przewód programatora E-V-RF (brązowy = faza, niebieski = neutralny, czarny = przewód funkcyjny należy używać tylko we Francji i zabezpieczyć, jeśli nie jest podłączony) Urządzenia z izlolacją klasy II nie mają uziemienia. AKCESORIA Patrz str. 43 RYSUNKI TECHNICZNE Patrz str. 40 ZAECANE DO ŁAZIENEK I KUCHNI AKCESORIA OPCJONANE wieszak na ręcznik aluminium EP-V-F kod produktu cena netto

39 EEKTRYCZNE GRZEJNIKI PŁYTOWE E-PANE (EP-H-F, EP-H-RIB, EP-V-F) EP-H-F EP-H-RIB EP-V-F GRUPA PRODUKTÓW: EEKTRYCZNE KOOR STANDARD RA 9016 KOORY KOD PRODUKTU NA ZAMÓWIENIE E-PANE Szerokość Wysokość H Ciężar kg Moc grzałki elektrycznej Wat Kod produktu magazynowy EP-H-F : YYYY , YYYY , YYYY , YYYY , YYYY , YYYY , YYYY , EP-H-RIB : YYYY , YYYY , YYYY , YYYY , YYYY , YYYY , YYYY , EP-V-F : YYYY , , YYYY , , YYYY , Zgodne z normą EN442-1: 2014:grzejniki i konwektory Programator jest wliczony w cenę! 39

40 EEKTRYCZNE GRZEJNIKI PŁYTOWE RYSUNKI TECHNICZNE E-PANE (EP-H-F, EP-H-RIB, EP-V-F) R4,5 R4, ,5 R4,5 56,5 H ,5 R4,5 56,5 H /(403) /(770) 670/(770) 367/(267) /(2000) EP-H-F / EP-H-RIB / EP-V-F Odległość między zawiesiami -240 H

41 E-Panel poziomy (żeberkowy) 41

42 GRZEJNIKI EEKTRYCZNE ACESORIA OPCJONANE GRUPA PRODUKTÓW: : UXE ACC AKCESORIA SZEROKOŚĆ GRZEJNIKA KOOR KOD PRODUKTU CENA HF-E / HF-E-B CHROM PORĘCZ V11-ZB-E CHROM wysokość = 22 ; szerokość = 670 ; głębokość = 85 ; a = 60 HF-E / HF-E-B CHROM WIESZAK Z O-RINGIEM V11-ZB-E CHROM ZBD-E CHROM wysokość = 22 ; szerokość = 22 ; głębokość = 42 HF-E / HF-E-B CHROM WIESZAK Z ROWKIEM V11-ZB-E CHROM ZBD-E CHROM wysokość = 22 ; szerokość = 22 ; głębokość = 42 HF-E / HF-E-B PÓŁKA NA RĘCZNIKI WĄSKA CHROM wysokość = 22 ; szerokość = 385 ; głębokość = 163 ; a = 30 HF-E / HF-E-B PÓŁKA NA RĘCZNIKI SZEROKA CHROM wysokość = 22 ; szerokość = 530 ; głębokość = 163 ; a = 30 N11-E / N11-E-B PORĘCZ 520 CHROM CHROM CHROM wysokość = 25 ; szerokość = 540, 640, 740 ; głębokość = 73 ; a = 57 CB-E / CB-E-B WIESZAK KWADRATOWY CHROM wysokość = 24 ; szerokość = 24 ; głębokość = 65 Instrukcje montażu akcesoriów są dostępne na stronie Ceny netto głębokość = odległość od przodu akcesorium do przodu grzejnika a = odległość akcesorium od grzejnika 42

43 GRZEJNIKI EEKTRYCZNE ACESORIA OPCJONANE GRUPA PRODUKTÓW: : UXE ACC AKCESORIA SZEROKOŚĆ GRZEJNIKA KOOR* KOD PRODUKTU CENA CB-E / CB-E-B PORĘCZ CHROM wysokość = 22 ; szerokość = 720 (zelf in te korten); głębokość = 75 ; a = 56 ZBD-E PORĘCZ CHROM wysokość = 22 ; szerokość = 720 (zelf in te korten); głębokość = 75 ; a = 56 EP-V-F PORĘCZ AUMINIUM wysokość = 55 ; szerokość = 370 ; d = 60 ; a = 54 HD-E / HDR-E / HR-E / HD-E-B / HR-E-B PÓŁKA SKŁADANA CHROM x 158 N11-E / N11-E-B PORĘCZ MUTI+ PRAWA 710 S M RA wysokość = 90 ; szerokość = 710 (szerokość płyty = 255 ); e = 173 ; c = 167 ; N11-E / N11-E-B PORĘCZ MUTI+ EWA 710 S M RA wysokość = 90 ; szerokość = 710 (szerokość płyty = 255 ); e = 173 ; c = 167 ; *Multi+ jest dostępny w kolorze grzejnika, o ile zamówiono z grzejnikiem. Dodatkowe koszty +15% Instrukcje montażu akcesoriów są dostępne na stronie Ceny netto e = odległość między przodem akcesorium a ścianą głębokość = odległość od przodu akcesorium do przodu grzejnika c = odległość ściany to tyłu wieszaka = odległość akcesorium od grzejnika a = odległość akcesorium od grzejnika ZAWIESIA ŚCIENNE SZARE (RA 7016) HF-E / CB-E / ZBD-E / V11-ZB-E / HF-E-B / CB-E-B RA

44 KOORY KOORY Grzejniki firmy Vasco są standardowo dostępne w kolorze RA 9016 (białym) i/lub S600 (białym z drobną strukturą). Odcień S600 to klasyczny kolor dla wszystkich grzejników aluminiowych, kolekcji Flatine, Vintage oraz Niva. Odcień RA 9016 to standardowy kolor dla wszystkich pozostałych grzejników. Grzejniki z kolekcji Flatine są dostępne wyłącznie w kolorze S600 i w kolorach METAIC GREY. NATURA GREY MATT Mist White N PURE GREY MATT Signal White RA METAIC GREY STRUCTURE Grey Aluminium M Cena za grzejniki malowane w innych kolorach niż standardowy dla danego modelu jest wyższa o 15%. Aby właściwie określić kod zamówienia, podczas składania zamówienia należy podać kod koloru (YYYY). Sand ight N Tele Grey 4 RA White Aluminium M KOORY NA ZAMÓWIENIE (SPOZA PAETY VASCO) Sand N Window Grey RA Grey White January M Mamy możliwość malowania grzejników także na kolory spoza palety VASCO. W takich przypadkach wycena odbywa się indywidualnie, na podstawie przesłanego zapytania. Platina Grey N Tele Grey 2 RA Aluminium Grey January M Dust Grey N Blue Grey RA Anthracite January M Warm Grey N Slate Grey RA Black January M Firma VASCO zastrzega możliwość wprowadzenia zmian w dostępności kolorów. Ze względu na technikę druku zaprezentowane kolory mogą różnić się od rzeczywistych. Brown Grey N Anthracite Grey RA Brown January M

45 KOORY BUE GREEN MINERA TERRA COTTA MINERA UNI COOURS FINE TEXTURE SANITARY MATT WHITE BACK Dark Blue Dark Brown Melon Yellow Cream White RA Gloss White Mid Blue Rust Brown Carmine Red Pergamon SAN White Fine Texture S Grey Blue Quarts Brown Claret Violet ight Yellow Traffic White RA Forest Green ight Beige Night Blue ight Rose SAN Pure White RA Jade Green Orange Brown Pigeon Blue S Mint Green SAN Brown Black Grey Green Blood Red Yellow Green ight Purple Grey Anthracite Warm Green Purple Red Moss Green ight Blue Jet Black (structure) RA

46 E-VOVE NOWY PROGRAMATOR EEKTRYCZNY OGRZEWANIE ENERGIA DMUC 46

47 EEKTRYCZNE PRZYSZŁOŚCI HAWA MAKSYMANY KOMFORT MINIMANE ZUŻYCIE ENERGII E-PANE 47

48 VASCO Group Sp. z o.o. ul. Jaworzyńska egnica, P tel biuro@vasco.pl Kruishoefstraat 50 B-3650 Dilsen, BEGIA tel info@vasco.eu Aplikacja Vasco Climate Control dostępna dla: Proszę śledzić nas na Facebooku oraz w serwisie YouTube. Wersja styczeń Firma Vasco nie ponosi odpowiedzialności za ewentualne błędy w druku i zmiany w programie Warunki sprzedaży są dostępne na stronie: Design: Studio Segers I Photography: Studio PSG / Thanks to Ceyssens Glas & At Home Publishers
