1 Instrukcja montażu i obsługi Sterownik systemu MTS 95 AKTUALIZACJA 1 DATA AKTUALIZACJI
2 2 Spis treści Strona Wprowadzenie 3 Schemat systemu 4 Programowanie 5 Zmiękczacz 8 Filtry 13 Zaawansowane programowanie 16 Instrukcja montażu 17 Schemat połączeń MTS 19

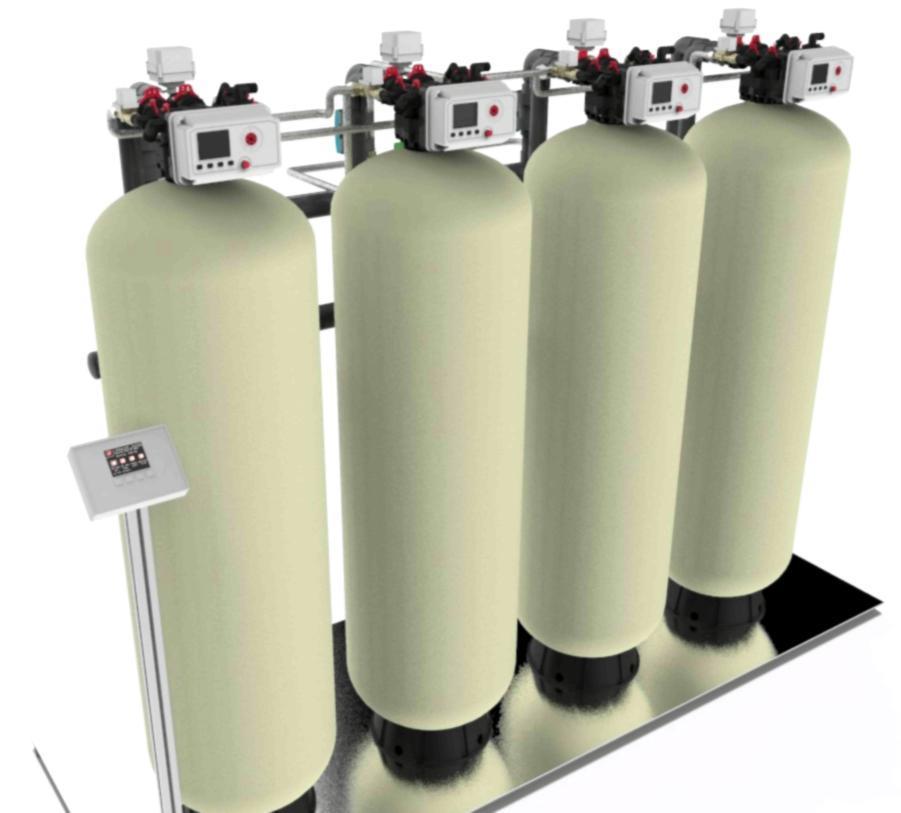

3 3 Typowe właściwości Wprowadzenie Systemy MTS zostały opracowane w celu zaoferowania znacznie lepszych efektów pracy niż oferują tradycyjne wyroby stosowane w przemyśle lekkim i w handlu. Wysoka efektywność i woda (produkt) o wysokiej jakości Systemy MTS są zoptymalizowane tak, aby używać minimalną ilość soli i wody do regeneracji. Uzyskuje się w ten sposób zmniejszenie zużycia wody o 50% w jednym cyklu regeneracji Sterownik pracujący w systemie zmiękczającym wodę w przypadku niewielkiego natężenia przepływu utrzymuje w ruchu tylko jeden zbiornik i eliminuje potencjał "rozpływaniatunelowania". Zbiorniki są uruchamiane lub odłączane zgodnie z wymaganą wielkością natężenia przepływu, co powoduje, że system zawsze pracuje z maksymalną skutecznością. Regeneracja z użyciem wody zmiękczonej Woda zmiękczona pochodząca z sąsiedniego zbiornika jest używana do regeneracji każdego zbiornika w systemie. Opcje Pętla polerująca systemu oczyszczania wody Dla układów zmiękczania wody dostępna jest opcjonalna pętla polerująca systemu oczyszczania wody. Zanim zbiornik zostanie włączony do instalacji, przepuszcza się przez niego wodę zmiękczoną w celu oczyszczenia co zapewnienia, że do instalacji nie przedostaną się żadne związki chemiczne zwiększające twardość. W przypadku, gdy natężenie przepływu spadnie poniżej punktu, w którym może dojść do przedostania się związków chemicznych powodujących twardość przez kanaliki w złożu, system uruchamia recyrkulację uzdatnionej wody, aby utrzymać jej wysoką jakość i czyste złoże, zmniejszyć wyrzuty twardości i zwiększyć zdolność produkcyjną systemu. Zapasowa bateria Wbudowana bateria pozwala na pracę sterownika i dozowanie oraz monitoring zużycia wody przez czas do 9 godz., i umożliwia pracę z pełną wydajnością podczas przerwy w dostawie prądu. Monitoring i przewidywanie zużycie wody Sterownik monitoruje i zapamiętuje wcześniejsze zużycie wody i na tej podstawie tworzy prognozy jej zużycia w przyszłości. Urządzenie automatycznie zwiększa wydajność systemu tak, aby pokryć zapotrzebowania na wodę w okresach jej szczytowego zużycia. Zdalne uruchomienie Bardzo łatwo można zainstalować zewnętrzny przycisk zdalnego uruchamiania pozwalający na ręczne uruchomienie systemu z pomieszczenia sterowni lub innego miejsca. Zaawansowana funkcja diagnostyczna System posiada zaawansowaną funkcję diagnostyczną ułatwiającą usuwanie ewentualnych zakłóceń. Zdalny Monitoring System MTS można łatwo połączyć z komputerem bezpośrednio za pomocą przewodu lub bezprzewodowo (siecią 3G) z internetem, a następnie z komputerem użytkownika. Można przeglądać i monitorować wszystkie informacje o systemie i ustawienia.

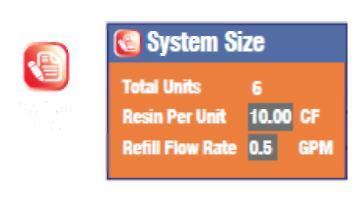

4 4 Ekran głównego menu Schemat systemu Liczba zbiorników Liczba jednostek w systemie w układzie Godzina/ minuty Data Całkowite Aktualny natężenie przepływ przez cały system przepływu w systemie Numer Adres urządzenia jednostki Pojemność Objętość resztkowa pozostała systemu do regeneracji Status Jednostka urządzenia pracująca w fazie pracy Podczas regeneracji: Status urządzenia Płukanie w fazie wsteczne regeneracji Pozostała % pozostałej pojemność objętości jonowymienna Aktualny Natężenie przepływ przepływu przez jednostkę pojedyncze urządzenie Pozostały czas cyklu Czas pozostały do regeneracji Jednostka Urządzenie odłączona w zakończenia (w trybie gotowości) oczekiwania etapu regeneracji Główne podzespoły systemu Elektrozawór 1,25 odcinający elektryczny zawór kulowy ze stali nierdzewnej nierdzewnej Głowica SERWOZAWÓR sterująca MTS 95 / Opcjonalny elektrozawór Elektrozawór pompy pętli pompy polerującej polerującej Wlot wody surowej wlot -2 Wylot wylot wody -2 zmiękczonej Obejściowy Membranowy zawór zawór mieszający kulowy systemu Zawory kulowe odcinające Zawór kulowy odcinający Opcjonalna Opcjonalna pompa pętli polerującej pompa polerująca systemu oczyszczania wody
5 5 Programowanie Nacisnąć przycisk MENU, aby wejść na pierwszą stronę menu. Nacisnąć przycisk UP / DOWN, aby zaznaczyć i wybrać menu. Nacisnąć przycisk SET, aby wejść w opcję menu do edycji. Wyświetlana wartość zaczyna migać. Nacisnąć przycisk UP / DOWN w celu zwiększenia/ zmniejszenia tej wartości. Nacisnąć ponownie przycisk SET w celu zatwierdzenia zmiany. Data i godzina, region geograficzny, język Pierwsze trzy menu są takie same dla wszystkich systemów. Nacisnąć przycisk UP / DOWN, aby przechodzić pomiędzy menu w kolejności: Date and Time (data i godzina), Display unit of measure (jednostki miary) lub Language (język). Niektóre wersje oprogramowania mogą zawierać jedynie opcje US Gallons (galony USA) i English (język angielski). Opcje dostępne w menu ustawień systemowych (System Settings) różnią się w zależności od wybranego rodzaju systemu (System Type). Informacje diagnostyczne (Diagnostic Information) również są zależne od wybranego rodzaju systemu. Data i godzina Jednostka miary Język
6 6 Rodzaj systemu (System Type) To menu kontroluje ustawienie rodzaju systemu dostępnego w MTS. Każdy system MTS może pracować z zaworami w ilości od 2 do 16. Zmiękczacz (wymagany przepływ) Jeśli wymagane natężenie przepływu zwiększa się i osiąga ustawione z góry wartości kontrolne, to zewnętrzne zawory kulowe obsługiwane silnikiem znajdujące się na każdym zaworze sterującym otwierają się i włączają w obieg dodatkowe zbiorniki w celu zwiększenia przepływu. Gdy wymagane natężenie przepływu opada poniżej wartości kontrolnych, zbiorniki są odłączane. Jeśli objętość w zbiornika spada, jest on natychmiast poddawany regeneracji. Zawór wylotowy zamyka się w celu niedopuszczenia do przedostania się twardej wody do obiegu. Jednocześnie może być regenerowany tylko jeden zbiornik. W przypadku, gdy system prognozuje wysokie zapotrzebowanie na wodę w przyszłym okresie, a aktualne zdolności produkcyjne są niewystarczające, to system automatycznie zregeneruje zbiornik o najmniejszej resztkowej pojemności tak, aby przywrócić mu wydajność konieczną do zapewnienia zwiększonego zapotrzebowania. Filtr (zegar) Regeneracja następuje po upływie zadanego czasu. Można zaprogramować przeprowadzenie regeneracji w wybranych dniach tygodnia lub ustalić częstotliwość jej wykonania (tj. co ile dni ma być wykonywana). Zawór wylotowy zamyka się w celu niedopuszczenia do przedostania się surowej wody do obiegu. Jednocześnie może być regenerowany tylko jeden zbiornik. Zbiornik są regenerowane pojedynczo. Filtr (regeneracja ze zwłoką) W przypadku, gdy ustawiona z góry całkowita zdolność produkcyjna systemu osiąga zero, zostaje wykonana najbliższa zaprogramowana regeneracja. Zawór wylotowy zamyka się w celu niedopuszczenia do przedostania się surowej wody do obiegu. Jednocześnie może być regenerowany tylko jeden zbiornik. Zbiornik są regenerowane pojedynczo. Filtr (regeneracja bezzwłoczna) W przypadku, gdy ustawiona z góry całkowita zdolność produkcyjna systemu osiąga zero, regeneracja jest wykonywana natychmiast. Zawór wylotowy zamyka się w celu niedopuszczenia do przedostania się twardej wody do obiegu. Jednocześnie może być regenerowany tylko jeden zbiornik. Zbiornik są regenerowane pojedynczo. Filtr (spadek ciśnienia) W przypadku, gdy ciśnienie na pojedynczym filtrze spadnie do wartości ustalonej dla punktu kontrolnego, zostanie natychmiast wykonana regeneracja. Zawór wylotowy zamyka się w celu niedopuszczenia do przedostania się twardej wody do obiegu. Jednocześnie może być regenerowany tylko jeden zbiornik. Zbiorniki są poddawane regeneracji dopiero po spadku ciśnienia do wartości odpowiadającej ustawionemu punktowi kontrolnemu.
7 7 Nacisnąć przycisk SET w celu wejścia w opcję menu System Type. Dostęp do menu jest chroniony hasłem w celu niedopuszczenia do nieautoryzowanych zmian ustawień. Do odblokowania dostępu należy wprowadzić hasło: 1, 2, 3, 4 Rodz aj syste W standardowym systemie MTS domyślnym rodzajem zaworu (Valve Type) jest BNT 950. Przy zmianie trybów operacyjnych pokazywana jest strona, na której należy potwierdzić zamiar zmiany rodzaju systemu (System Type). Wybrać YES, aby zmienić rodzaj systemu lub NO - aby pozostawić aktualne ustawienia. Pokaże się strona ustawień systemowych (System Setting). Dostępne na niej funkcje są opisane w rozdziale "Zaawansowane programowanie" i używa się ich tylko w przypadku wymiany zaworu/ sterownika w systemie. Nacisnąć przycisk MENU w celu opuszczenia strony ustawień systemowych i powrotu do menu głównego (Main Menu). W przypadku zmiany głównego obwodu drukowanego (Main PCB) lub pomocniczego obwodu drukowany (Slave PCB) może zajść konieczność ich sformatowania. Formatowanie serwozaworu (Slave Valve), przywrócenia danych historycznych (Restore History Data), oraz przywrócenia ustawień (Restore Settings) jest opisane w rozdziale "Zaawansowane programowanie".

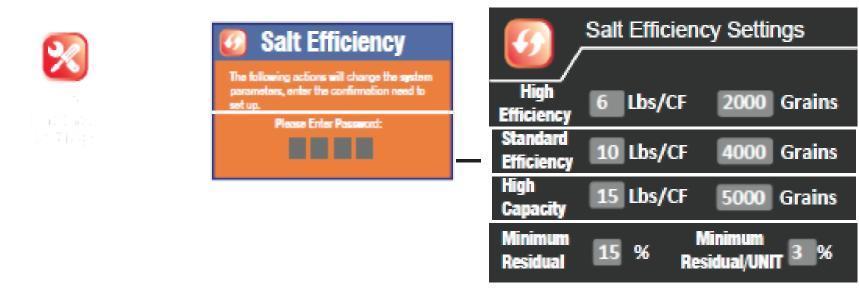

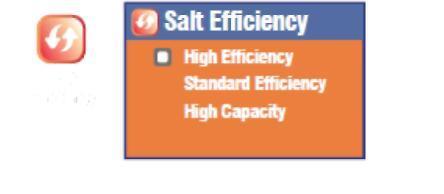

8 8 Rodzaj Systemu ZMIĘKCZACZ Nacisnąć przycisk UP / DOWN, aby wybrać ikonę menu System Settings. Nacisnąć przycisk SET, aby wejść w to menu. Ustawienia systemowe Nacisnąć przycisk UP / DOWN, aby wybrać ikonę odpowiedniej opcji tego menu. Nacisnąć przycisk SET w celu wejścia w podmenu System Size (Wielkość systemu). W tym podmenu można edytować i zmieniać liczbę jednostek, ilość żywicy zmiękczającej przypadającej na każdą jednostkę oraz natężenie przepływu przy napełnianiu (DLFC). Wielkość systemu Nacisnąć przycisk UP / DOWN, aby wybrać ikonę wybranego podmenu. Nacisnąć przycisk SET, aby wejść w podmenu Salt Efficiency (efektywność działania soli). W podmenu System SizeSalt Efficiency można wybrać ustawienie: High Efficiency (wysoka efektywność - 6 funtów/ stopę sześć.), Standard Efficiency (normalna efektywność - 10 funtów/ stopę sześć.) lub High Capacity (wysoka wydajność - 15 funtów/ stopę sześć.) Wydajność systemu jest automatycznie obliczana w oparciu o System Size (Wielkość systemu) i Salt Efficiency (efektywność działania soli). Efektywność działania soli

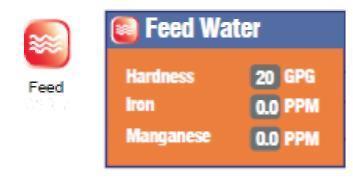

9 9 SET, aby wejść w podmenu Feed Water (menu wody zasilającej). W tym podmenu można wejść w opcję Hardnes (twardość), Iron (zawartość żelaza) oraz Manganese (zawartość manganu). Woda zasilająca SET, aby wejść w podmenu Regen. Cycle (cykl regeneracji). Wartości domyślne są już ustawione z góry w oparciu o ustawienia systemowe w celu optymalnej pracy. W podmenu Regen. Cycle można edytować i zmieniać ustawienia: Backwash (płukanie wsteczne), Brine (solanka) i Rinse (przemywanie). Czas napełniania jest obliczany automatycznie. Ustawienie funkcji Backwash Override (ręczne sterowanie płukaniem wstecznym) można zmieniać. W funkcji tej określa się liczbę cykli płukania wstecznego do ominięcia. Czasy cyklu regeneracji Nacisnąć przycisk UP / DOWN, aby wybrać ikonę żądanego podmenu. Nacisnąć przycisk SET, aby wejść w podmenu Advanced Settings (ustawienia zaawansowane).ustawienia zaawansowane są wykonane fabrycznie i mogą być zmieniane tylko przez wykwalifikowanych techników. Ustawienia zaawansowane

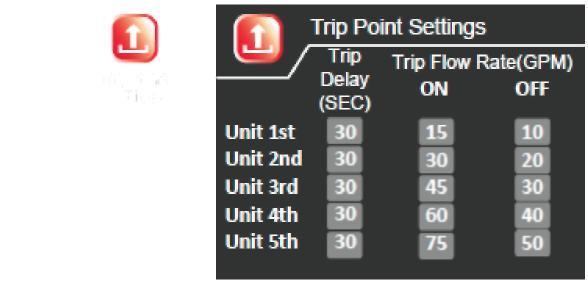

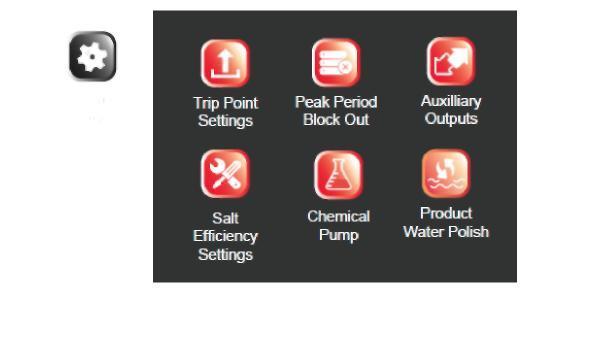

10 10 SET, aby wejść w Trip Point Settings (ustawienie wartości punktów kontrolnych). W tych ustawieniach określa się przy jakim natężeniu przepływu zostaną włączone w linię dodatkowe zbiorniki w celu zwiększenia przepływu. Trip Delay Time On (zwłoka przed włączeniem zbiornika) Ta wartość określa czas (w sekundach) przez który wartość natężenia przepływu musi przekraczać Trip Flow Rate (kontrolne natężenie przepływu) zanim kolejny zbiornik zostanie włączony w linię. Trip Flow Rate On (przepływ przed włączeniem zbiornika) Ta wartość określa natężenie przepływu, które musi zostać przekroczone, aby kolejny zbiornik został włączony w linię. Trip Flow Rate Off (przepływ przed wyłączeniem zbiornika) Jest to graniczne natężenie przepływu i jeśli rzeczywisty przepływ spadnie poniżej tej wartości to zbiornik zostanie odłączony. Ustawienie domyślne czasu wynosi 5 minut i nie może być zmienione. Trip Delay Time Off Multiple (współczynnik zwielokrotnienia zwłoki przed wyłączeniem zbiornika) Ta wartość określa współczynnik zwielokrotnienia (czas zwłoki przed zadziałaniem (s) * wsp. zwiększenia) zwłoki przy przepływie przed wyłączeniem zbiornika, np. gdy czas trwania granicznego przepływu przed włączeniem zbiornika = 30 s, wsp. zwiększenia = 10, stąd czas trwania granicznego przepływu przed wyłączeniem = 3600 s Ustawienia wartości dla punktów kontrolnych Ustawienia punktów kontrolnych Kontrolne natężenie przepływu (galon/ min.) ON OFF Opóźnienie działania (s) Wsp. zwielokrotnienia: 10 Sformatowano: Wyrównany do środka SET, aby wejść w ustawienia Peak Period Block Out (blokada okresu szczytowego). W opcji tej można ustawić dwa okresy na dzień, w których regeneracja będzie niedozwolona. Po zakończeniu takiego okresu szczytowego będzie mogła się rozpocząć zaplanowana regeneracja jednostek. Uwaga: Nie zaleca się korzystania z tej funkcji w trybie SOFTENER.

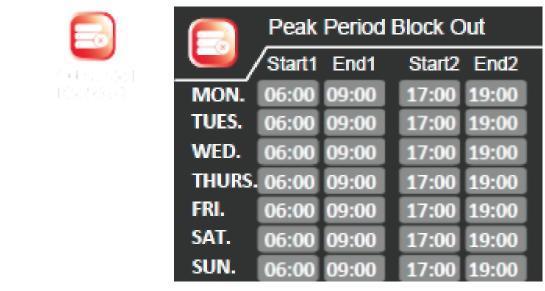

11 Blokada okresu szczytowego
12 11 Nacisnąć przycisk UP / DOWN, aby wybrać ikonę żądanego podmenu Nacisnąć przycisk SET, aby wejść w podmenu Auxiliary Outputs (wyjścia pomocnicze). Szczegółowe instrukcje programowania - patrz rozdział "Programowanie zaawansowane". Wyjścia pomocnicze SET, aby wejść w podmenu Salt Efficiency Settings (ustawienia efektywności działania soli). Dostęp do tego menu jest chroniony hasłem w celu niedopuszczenia do nieautoryzowanych zmian ustawień. Hasłem jest: 1, 2, 3, 4. Są to ustawienia fabryczne. Ustawienie Minimum Residual określa przy jakiej minimalnej % rezerwie objętości systemu zostanie zaprogramowana regeneracja w celu podniesienie mocy produkcyjnych całego systemu. Jest to ustawienie fabryczne. Ustawienie Minimum Residual / Unit określa przy jakiej minimalnej % rezerwie objętości każdego zbiornika zostanie zaprogramowana regeneracja. Ustawienie fabryczne wynosi 3% i pozwala na wahania objętości w zależności od natężenia przepływu i różnicy w twardości. Ustawienie efektywności działania soli

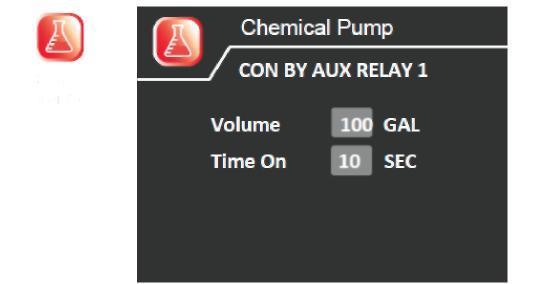

13 12 SET w celu wejścia w podmenu Chemical Pump (pompa środka chemicznego). To ustawienie określa stosunek czasu przepływu [Time On] (s) do objętości [Volume] (galony) wody przepływającej przez system. Pompa środka chemicznego SET, aby wejść w podmenu Product Water Polish (pętla polerująca systemu oczyszczania wody). Ustawienie Min Flow Rate (min. natężenie przepływu) określa przy jakim natężeniu przepływu pompa recyrkulacyjna uzdatnionej wody załączy się, aby wymusić obieg recyrkulacyjny wody i nie dopuścić do przejścia związków chemicznych powodujących twardość przez kanaliki w złożu. Funkcja Time On określa jak długo ta pompa będzie pracować przy włączeniu każdego zbiornika do ruchu. Spowoduje to oczyszczenie wody i związki chemiczne tworzące twardość nie przedostaną się do systemu. Pętla polerująca systemu oczyszczania wody Uwaga: W przypadku funkcji Chemical Pump i Product Water Polish - muszą być one ustawione w menu Auxiliary Output. Patrz rozdział "Programowanie zaawansowane"

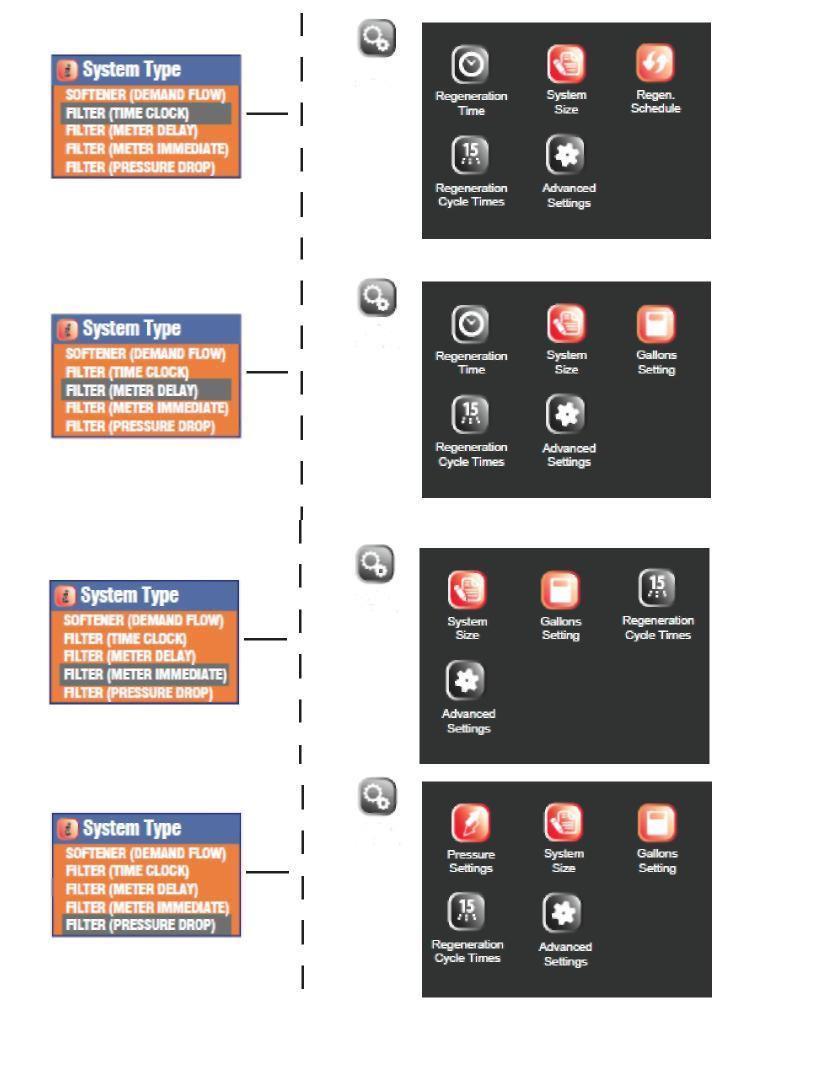

14 13 Rodzaj Systemu - FILTRY Nacisnąć przycisk SET w celu wejścia w opcję menu System Type. Dostęp do tego menu jest chroniony hasłem w celu niedopuszczenia do nieautoryzowanych zmian ustawień. Hasłem jest: 1, 2, 3, 4 Ustawienia systemowe Ustawienia systemowe Ustawienia systemowe Ustawienia systemowe

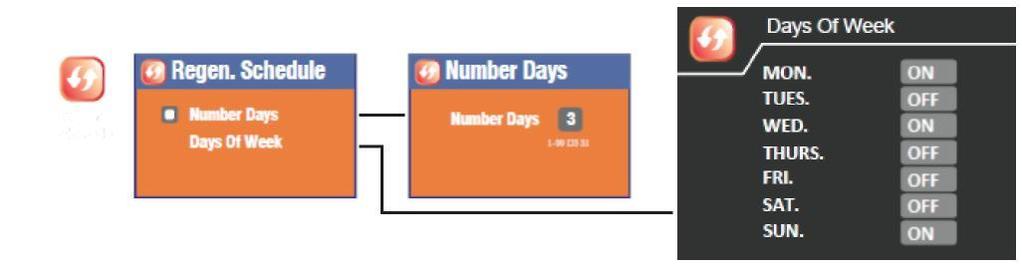

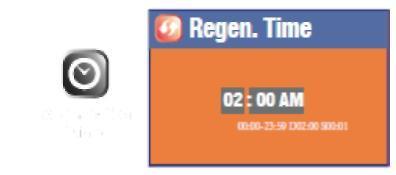

15 14 SET, aby wejść w podmenu Regen. Time (czas regeneracji). W tym podmenu można edytować i ustawiać czas godzinowy wykonania regeneracji w danym dniu. Czas regenera cji SET w celu wejścia w podmenu System Size (wielkość systemu). W tym podmenu można ustawiać liczbę zbiorników/ zaworów w systemie. Wielkość systemu SET, aby wejść w podmenu Regen. Schedule (harmonogram regeneracji). W tym podmenu można ustawić harmonogram wykonania regeneracji systemu dwoma sposobami: wybrać liczbę dni, co ile ma być wykonywana (Number of Days) lub konkretne dni tygodnia (Days of week), w których ma być przeprowadzona. Harmonogram regeneracji SET w celu wejścia w podmenu Gallons Setting (ustawienie objętości w galonach). W menu Gallons Setting można ustawić wydajność systemu w galonach. W trybie Filter (Pressure Drop) można ustawić wartość ciśnienia w punkcie kontrolnym i czas jego trwania, i w przypadku, gdy ciśnienie w systemie obniży się do tej wartości i będzie się utrzymywać na niej przez podany czas, to rozpocznie się regeneracja systemu. Ustawienie wydajności w galonach Ustawienie ciśnienia

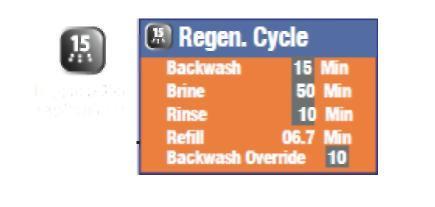

16 15 SET, aby wejść w podmenu Regen. Cycle (cykl regeneracji). W tym menu można ustawić czasy płukania wstecznego (Backwash) i przemywania (Rinse). Ustawione czasy mają zastosowanie do wszystkich zbiorników w systemie. Czasy cyklu regeneracji SET, aby wejść w menu Advanced Settings (ustawienia zaawansowane). Ustawienia zaawansowane SET, aby wejść w ustawienia Peak Period Block Out (blokada okresu szczytowego). W opcji tej można ustawić dwa okresy na dzień, w których regeneracja będzie niedozwolona. Po zakończeniu takiego okresu szczytowego będzie mogła się rozpocząć zaplanowana regeneracja jednostek. Blokada okresu szczytowego SET w celu wejścia w podmenu Auxiliary Outputs (wyjścia pomocnicze) lub Chemical Pump (pompa środka chemicznego). Szczegółowe instrukcje programowania - patrz rozdział "Programowanie zaawansowane".

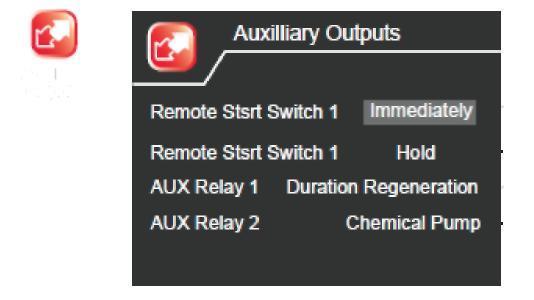

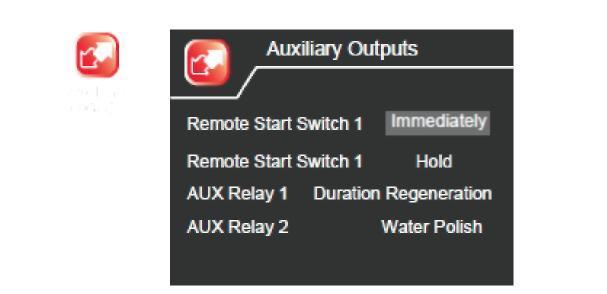

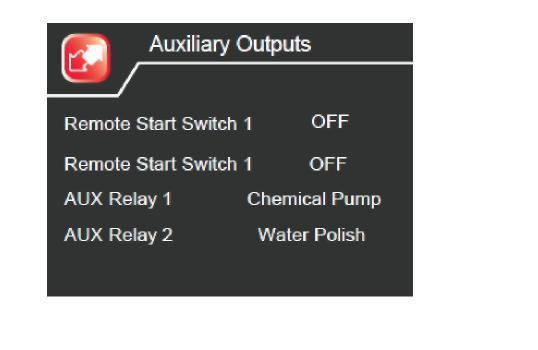

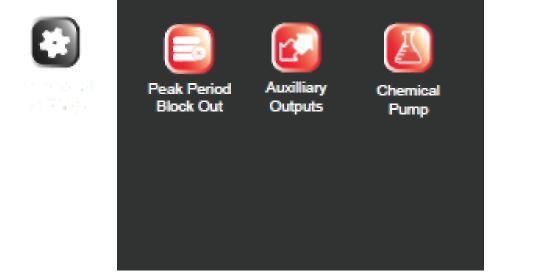

17 Wyjścia pomocnicze 16 Wyjścia pomocnicze (Auxiliary Outputs) Programowanie zaawansowane W menu Advanced Settings nacisnąć przycisk UP / DOWN, aby wybrać ikonę podmenu Auxilliary Outputs. Nacisnąć przycisk SET, aby wejść w to menu. Sformatowano: Wyrównany do środka Zdalny wyłącznik 1 i 2 Istnieją 2 wejścia do zdalnego uruchomienia regeneracji. Jedno wejście jest zarezerwowane na potrzeby zewnętrznego włącznika (np. przycisku podłączonego do panelu sterowania). Drugie wejście jest przeznaczone dla sygnału wejściowego pochodzącego z innych urządzeń (np. czujnika ciśnienia), które mogą sygnalizować uruchomienie regeneracji. Ustawieniem domyślnym jest RS OFF. RS ON Immediately oznacza, że regeneracja zostanie uruchomiona natychmiast po naciśnięciu zdalnego przycisku lub przełącznika. RS ON Delay oznacza, że regeneracja zostanie rozpoczęta po upływie ustawionej zwłoki. RS ON Hold oznacza, że regeneracja zostanie uruchomiona po wciśnięciu zdalnego przycisku lub przełącznika i przytrzymaniu go w pozycji wciśniętej przez czas podany w RS Value. Przekaźnik pomocniczy (AUX Relay) 1 i 2 Są 2 programowalne wyjścia sterowane od momentu rozpoczęcia regeneracji. Ustawieniem domyślnym jest OFF. Funkcja ON Duration Regeneration otwiera wyjście sygnału przekaźnika w momencie uruchomienia regeneracji. W tym trybie można zaprogramować do 4 kroków. W opcji On Cycle można ustawić cykle, dla których sygnał wyjściowy przekaźnika ma być
18 ON. Można ustawić cykle: wszystkie (All), niektóre (Some) lub żadne (None). Funkcje On for Chemical Pump lub Product Water Polish można ustawić w celu spowodowania, aby przekaźnik ją kontrolował.

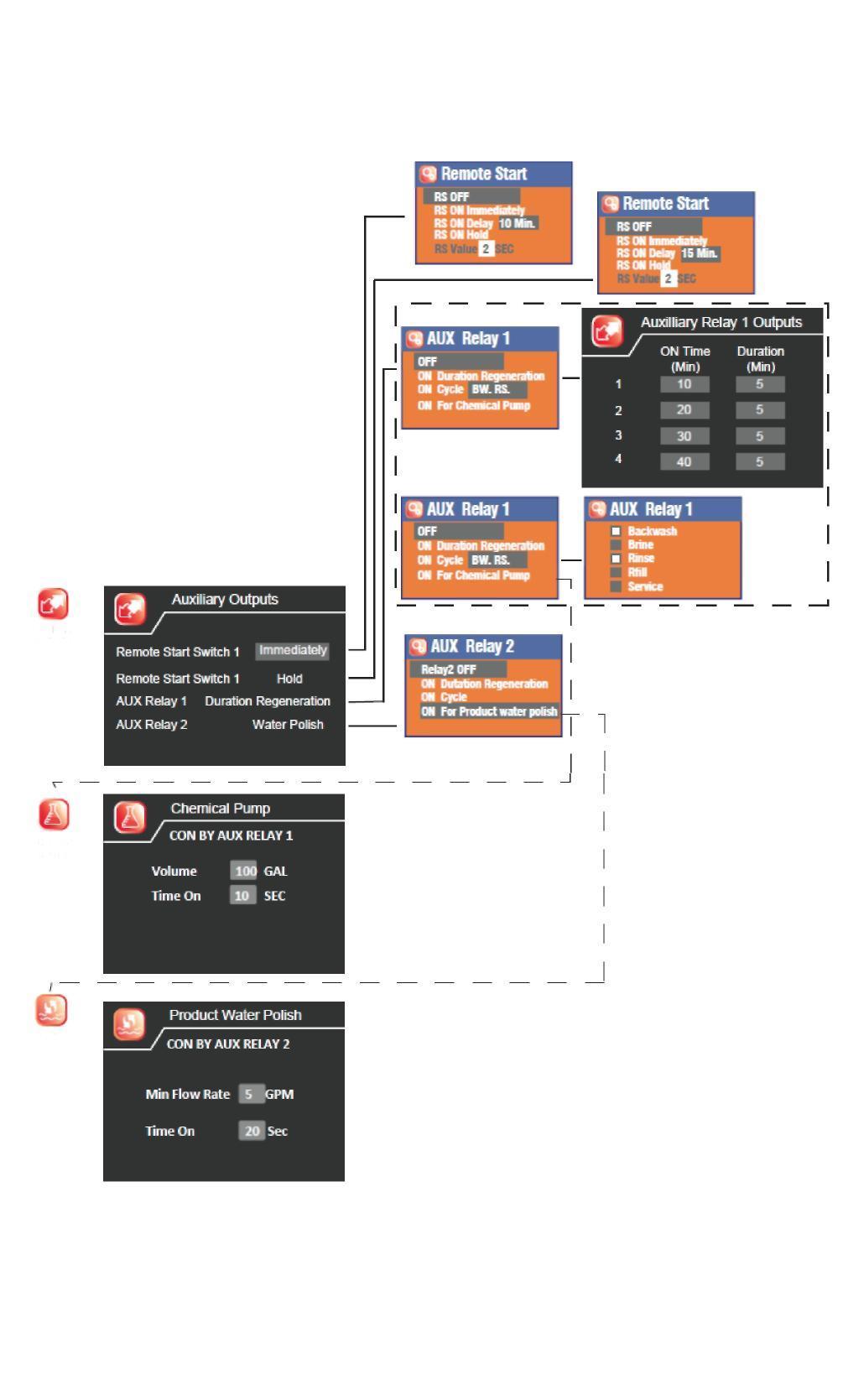

19 17 Wyjścia pomocnicze Pompa środka chemicznego Pętla polerująca systemu oczyszczania wody
20 Formatowanie obwodów drukowanych Slave i Master Rodzaj systemu W standardowym systemie MTS domyślnym rodzajem pojedynczego zaworu (Valve Type) jest BNT 950, natomiast zaworu z dwoma tłokami - BNT 950-X. Przy zmianie rodzaju systemu pokazywana jest strona, na której należy potwierdzić ten zamiar. Wybrać "Yes", aby zmienić rodzaj lub "No" aby pozostawić aktualne ustawienia. Pokaże się strona ustawień systemowych (System Setting). Nacisnąć przycisk MENU w celu opuszczenia strony ustawień systemowych i powrotu do menu głównego (Main Menu). W celu usunięcia aktualnej historii zaworu (Diagnostic Information) należy sformatować obwód drukowany SLAVE. Aby zmienić ustawienia obwodu drukowanego MASTER i przywrócić historię oraz ustawienia, należy przywrócić historię i ustawienia. Funkcja Format Slave Valve (formatuj serwozawór) usuwa wszystkie ustawienia z tego obwodu drukowanego. Funkcja Restore History Data (przywróć dane historyczne) powoduje przeniesienie ustawień zapamiętanych w obwodzie drukowanym SLAVE do głównego obwodu drukowanego. Funkcja Restore Settings (przywróć ustawienia) spowoduje przeniesienie zachowanych ustawień z głównego obwodu drukowanego z powrotem do obwodu drukowanego SLAVE. Re-formatowanie (usuwanie) ustawień i danych historycznych z obwodu drukowanego SLAVE Aby ponownie zresetować dane historyczne (System Diagnostics) do zera i rozpocząć zbieranie nowych danych, można ponownie sformatować obwód drukowany SLAVE. Do sformatowania można wybrać numer pojedynczego serwozaworu (Slave Valve No.) lub wszystkie (ALL). Po naciśnięciu ENTER dane historyczne zostaną usunięte i ustawione na ZERO. Przywracanie ustawień na głównym obwodzie drukowanym W przypadku wymiany głównego obwodu drukowanego można przywrócić aktualne ustawienia i dane historyczne z obwodu drukowanego SLAVE na główny obwód drukowany. Wybrać Restore History Data, aby przywrócić dane historyczne z obwodu drukowanego SLAVE na nowy obwód drukowany MASTER. Wybrać Restore Setting aby przenieść ustawienia zaworów (People (ludzie), Hardness (twardość), Backwash Time (czas płukania wstecznego), itd.) z obwodów drukowanych serwozaworów na główny obwód drukowany.
21 Elektrozawór pętli polerującej Schemat połączeń MTS Zdalny 24V DC wyłącznik Sterownik SLAVE Wyjścia adapteru zasilania 24V 1000mA Zdalny wyłącznik 2 Obwód drukowany (widok z przodu) Korpus zaworu Czujnik przepływomierza Wyjścia adapteru zasilania 24V AC Zawór wylotowy (Elektrozawór kulowy ] 24V DC Obwód drukowany z wtyczką(widok z tyłu) Bateria DC6V Sterownik MASTER Zasilanie pompy do pętli polerującej Przeka źnik 24VDC Komputer Jednostka 1 Silnik zaworu 24V AC Zdalny wyłącznik 1 Elektrozawór pętli polerującej ldc 24V Zdalny wyłącznik 2 Obwód drukowany z wtyczką W i d o k z p r z o d u Korpus zaworu Czujnik przepływomierza Adapter zasilania :AC 24V 100DmA Zawór wylotowy (elektrozawór kulowy] Obwód drukowany z wtyczką (widok z tyłu) Zasilanie Silnik zaworu 24V AC Jednostka 2 Jednostka X(max. 16)
