1 Zawiasy z wbudowanym wyłącznikiem bezpieczeństwa

2 Zawiasy z wbudowanym wyłącznikiem bezpieczeństwa Zawiasy te stworzone zostały z myślą o bezpieczeństwie pracy operatorów maszyn i urządzeń przemysłowych. Wbudowany w zawiasie zestaw przełączników umożliwia skuteczne odcięcie zasilania przy otwarciu drzwi, czy osłony urządzeńia, co potwierdza jego certyfikacja i zgodność z odpowiednimi normami bezpieczeństwa. Zawias CFSW., w połączeniu z zawiasem CFMW., reprezentuje kompletny system łączący w sobie bezpieczeństwo i ergonomię. Podwójna izolacja Konstrukcja zawiasu CFSW. bazuje na obudowie ze specjalnego tworzywa, SUPER-technopolimeru zapewniającego podwójną izolację zawiasu. Rozwiązanie takie eliminuje konieczność uziemiania. Zatwierdzone przez IMQ Właściwości mechaniczne i elektryczne zatwierdzone przez IMQ*. Kategoria użycia do 400 V - 4A (AC15). Przełączniki bezpieczeństwa Dostępne z różnymi kombinacjami systemów z wymuszonym rozwarciem (2NO+2NC, 1NO+3NC, ). Wysoka wytrzymałość mechaniczna Korpus z SUPER-technopolimeru wytrzymuje duże obciążenia; żywotność ponad 1 million cykli pracy. Szybki montaż Montaż od frontu lub od tyłu za pomocą 4 śrub (śruby z łbem stożkowym, nakrętki lub śruby z łbem cylindrycznym). Łatwa instalacja Przystosowane od montażu na wszelkiego rodzaju zabudowie (systemowych profilach aluminiowych, stalowych profilach zamkniętych itd.), bez konieczności stosowania specjalnych adapterów. Zabezpieczenie przed niepożądanym dostępem Konstrukcja zawiasu uniemożliwia jego nieautoryzowany demontaż. Zapewniają to zaślepki dostarczane w komplecie z zawiasem. Zabezpieczenie przed korozją Stopień ochrony IP67. Nierdzewne śruby na pokrywce przełącznika. Zawiasy mogą być stosowane na urządzeniach mytych ciśnieniowo. * Szczegółowe informacje o zakresie certyfikacji IQM (Italian Certification Body), znajdują się na karcie katalogowej zawiasu. Modyfikacje Techniczne. COPYRIGHT ELESA+GANTER 2012

3 CFSW. Oryginalna konstrukcja ELESA Zawias z wbudowanym wyłącznikiem bezpieczeństwa Materiał - Korpus zawiasu: samogasnący, wytrzymały SUPER-technopolimer w kolorze czarnym. Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne. - Sworzeń obrotowy: wzmocniony włóknem szklanym technopolimer na bazie poliamidu (PA), kolor czarny. - Zestaw montażowy (patrz instrukcja poniżej): - 4 zaślepki z technopolimeru (rys. 3) - 4 tuleje z technopolimeru (rys. 4 i rys. 5) - 1 korek zabezpieczający z termoplastycznego elastomeru (rys. 7) w celu zapewnienia stopnia ochrony IP67. - Przełącznik: cztery wolnoprzełączające styki o kształcie Zb (patrz IEC EN ) które można ustawić do pracy w systemie normalnie otwartym (NO) lub normalnie zamkniętym (NC). Wymuszone rozwarcie zgodnie z IEC EN aneks K: rozdzielenie styków elektrycznych jest bezpośrednim wynikiem działania siły wywieranej za pomocą elementów nieelastycznych. Oznacza to, że nie zależy ono od elastyczności tych elementów. Stop srebra, który został użyty do produkcji styków zapewania ich samoczyszczenie. Dzięki korpusowi z SUPER-technopolimeru, zawias CFSW zapewnia podwójną ochronę wewnętrznych obwodów, dlatego więc nie ma potrzeby uziemiania połączenia. Ponadto, korpus chroni styki elektryczne przed wstrząsami, czynnikami atmosferycznymi i przypadkowymi wniknięciami narzędzi. Wykonania standardowe - C-A: 8-pinowa wtyczka, wyjście od góry. - C-C: 8-pinowa wtyczka, wyjście od dołu. - F-A: 2 lub 5 m kabel, ośmiożyłowy, wyjście od góry. - F-C: 2 lub 5 m kabel, ośmiożyłowy, wyjście od dołu. - F-B: 2 lub 5 m kabel, ośmiożyłowy, wyjście od tyłu. - NO-NC-NO-NC: 2 styki NO + 2 styki NC. - NO-NC-NC-NC: 1 styk NO + 3 styki NC. Właściwości i zastosowania - Zawias z wbudowanym wyłącznikiem bezpieczeństwa (patent ELESA) jest bezpiecznym urządzeniem ponieważ w razie przypadkowego otwarcia drzwi lub osłon maszyny, zawias automatycznie odcina dopływ prądu. - Dzięki stopniu ochrony IP67 i zastosowaniu elementów ze stali nierdzewnej zawias ten może podlegać wielu cyklom czyszczenia i może być stosowany w każdej sytuacji lub środowisku gdzie wymagane są wysokie standardy higieny. - Małe gabaryty, różne sposoby montażu oraz opcje podłączenia (kabel/wtyczka) sprawiają że produkt ten jest łatwy w instalowaniu na większości profili aluminiowych (minimum 30mm szerokości). - Łatwy montaż: wbudowany (wielostykowy) wyłącznik bezpieczeństwa zapewnia łatwość i szybkość zamocowania. Jest to wielka zaleta w porównaniu z tradycyjnymi systemami składającymi się z zawiasu i osobnego wyłącznika bezpieczeństwa łączonych specjalną szpilką w zastępstwie standardowej szpilki zawiasu. - Uniwersalne zastosowanie: zawiasy CFSW. mogą być mocowane na większości profili aluminiowych. - System zaprojektowany pod SIL3 lub PLe w zgodności z EN ISO możliwy w przypadku użycia redukcji. Kąt obrotu (wartość przybliżona) Maks. 180 (0 i +180 gdzie 0 to pozycja, w której powierzchnie mocowania obu ramion zawiasu znajdują się w tej samej płaszczyźnie rys. 1). Kąt przełączania (patrz wbudowany wielostykowy przełącznik bezpieczeństwa i konserwacja) jest wyznaczony względem tej pozycji. Należy bezwględnie przestrzegać zachowania wspólnej płaszczyzny montażu obu ramion zawiasu. Przekroczenie kąta 180 między płaszczyznami jego ramion może spowodować uszkodzenie wyłącznika (rys. 2). Wykonania specjalne na życzenie - dla układów wymagających innego niż standardowy kąta działania zawiasu możliwe są wykonania ze specjalnym kątem otwarcia (15 lub wielokrotność). - ustawienia styków NC i NO (do 4 NC). - pokrywające się zakresy działania NO i NC. 3

4 4 Instrukcja montażu Zawiasy CFSW. mogą być montowane na trzy różne sposoby: - śrubami z łbem stożkowym M6 UNI 5933 ISO (nie w komplecie) i pokrywami do osłonięcia śrub (rys. 3). - śrubami z łbem walcowym z gniazdem sześciokątnym M6 UNI 5931 ISO 4762 (nie w komplecie) do montażu z tuleją zawartą w zestawie (rys. 4). - nakrętkami M6 UNI 5588 ISO 4032 (nie w komplecie) i tulejami zawartymi w zestawie (rys. 5). Ten sposób montażu uniemożliwia demontaż zawiasu od frontu (zapobiega niepożądanemu dostępowi). - Zamocować zawias skrzydłem z wbudowanym przełącznikiem na ramie i drugim skrzydłem na drzwiach. - Pozostawić najmniejszy luz między otworami na ściankach a średnicą śrub montażowych (Maks. 0.5mm). Sugerowany moment obrotowy nie powinien przekraczać 5 Nm. - Zawias nie może być używany jako mechanizm zderzakowy zatrzymujący dla drzwi. Do tego celu proponujemy użycie zewnętrznych urządzeń zatrzymujących aby zapobiec całkowitemu otwarciu drzwi na zawias zamocowany na ramie (rys. 1) lub przekroczeniu zakresu kąta pracy zawiasu (rys. 2). - Zawias CFSW. musi byc uzupełniany w montażu przynajmniej jednym zawiasem CFMW. (zobacz stronę 7). - Kable przyłączeniowe muszą być chronione przed uszkodzeniami mechanicznymi. Styki i przewody Wbudowany przełącznik dostępny jest z 4 stykami które mogą być ustawione w trybie normalnie zamkniętym lub normalnie otwartym. - Styk NC z funkcją wymuszonego rozwarcia używany jest do aplikacji bezpiecznych. Zastosowanie więcej niż jednego styku NC zmniejsza ryzyko błędu. - Styki NO mogą być użyte równocześnie ze stykami NC dzięki ich elektrycznemu rozdzieleniu. Zastosowanie styków NO i NC razem zapewnia bezpieczne rozłączenie urządzenia przy jednoczesnej możliwości zasygnalizowania tego faktu (np. załączenie alarmu). - z wtyczką M12x1 jak w ukazanym diagramie. Funkcjonowanie i utrzymanie wbudowanego przełącznika bezpieczeństwa - Kąt pracy (patrz wykres) jest ustawiony na 5 (sugerujemy sprawdzenie wg EN294). - Aby zapewnić działanie funkcji bezpieczeństwa, zawias musi wykonywać obrót o przynajmniej 11 (patrz wykres), odpowiedni do wymuszonego otwarcia styków NC (wymuszone rozwarcie). - Kąt przełączania może być regulowany do 1 za pomocą śruby montażowej (rys. 6). Po wykonaniu regulacji, mocujemy korek zabezpieczający (Uwaga! Po zamontowaniu nie ma możliwości demontażu korka) aby zapewnić stopień ochrony IP67 (rys. 7). Funkcje ukazane w diagramie zmieniają się analogicznie do kąta pracy (np.: kąt pracy 1, kąt wymuszonego rozwarcia 7 ). Przy normalnych warunkach pracy, gdy minie mechaniczny okres życia urządzenia, kąt pracy może się zwiększyć o 3 względem kąta początkowego. - Sugerujemy początkowe i okresowe sprawdzanie prawidłowego funkcjonowania zawiasu CFSW. Gdy osłona jest otwarta maszyna musi się natychmiast zatrzymać. Gdy osłona jest otwarta pod jakimkolwiek kątem, maszyna nie powinna się uruchomić. Ostrzeżenia - Wybór i zastosowanie zawiasu CFSW. zależy od klienta który powinien sprawdzić czy aplikacja podlega określonym normom bezpieczeństwa w danych warunkach pracy. - Stosowanie zawiasów CFSW. zawsze wymaga pełnej wiedzy o zgodności z wymogami bezpieczeństwa, w tym UNI EN ISO , IEC EN , EN1088 i EN ISO Zawias musi być zawsze mocowany i przyłączany przez wykwalifikowanych pracowników, którzy powinni dokonywać regularnych przeglądów urządzenia. - Zawias CFSW. z wbudowanym wyłącznikiem bezpieczeństwa nie może być używany w środowiskach o częstej zmianie temperatur co wywołuje skraplanie, w obecności gazów łatwopalnych i wybuchowych zawias musi być chroniony odpowiednim zabezpieczeniem (patrz tabela Właściwości Elektrycznych). - Budowa zawiasu CFSW. nie może być modyfikowana i nie można usuwać tylnej pokrywy zawiasu: nieprawidłowa instalacja zawiasu może spowodować nieskuteczną ochronę i w konsekwencji poważne uszkodzenia. - Podczas przewożenia i składowania wykazane warunki otoczenia muszą być przestrzegane.

5 f 5 L 30 f1 B H h1 h2 d4 d Elementy standardowe Główne wymiary Mocowanie Kod Oznaczenie L B f ±0.2 f1 ±0.2 H h1 h2 d3 d4 C [Nm]# g CFSW NO+2NC-C-A CFSW NO+2NC-C-C CFSW NO+2NC-F-A CFSW NO+2NC-F-C CFSW NO+2NC-F-B CFSW NO+2NC-F-A CFSW NO+2NC-F-C CFSW NO+2NC-F-B CFSW NO+3NC-C-A CFSW NO+3NC-C-C CFSW NO+3NC-F-A CFSW NO+3NC-F-C CFSW NO+3NC-F-B CFSW NO+3NC-F-A CFSW NO+3NC-F-C CFSW NO+3NC-F-B # Sugerowany moment obrotowy mocowania śrub. M12x Ø

6 Testy Siła osiowa Siła promieniowa Siła pod kątem 90 Oznaczenie Maks. obciążenie statyczne Sa [N] Maks. limit obciążenia statycznego Sr [N] Maks. limit obciążenia statycznego S90 [N] CFSW Dla zawiasów CFSW. z wbudowanum wyłącznikiem bezpieczeństwa, wartości maksymalnych obciążeń statycznych (Sa, Sr, S90) określają maksymalne obciążenia, przy których zawiasy mogą być używane jako urządzenia bezpieczeństwa. Powyżej tej wartości materiał może ulec zniszczeniu i zakłócić funkcjonowanie zawiasu. Obciążenia wykazane w tabelach różnych zawiasów są rezultatem tesów przeprowadzonych w laboratoriach ELESA przy stałej temperaturze i wilgotności (23 C-50% R.H.) przy podanych warunkach stosowania w określonym okresie czasu. Dobierając zawias należy więc przyjąć odpowiedni współczynnik bezpieczeństwa.

7 CFMW. Oryginalna konstrukcja ELESA Zawiasy Testy Siła osiowa Siła promieniowa Siła pod kątem 90 Oznaczenie Maks. obciążenie statyczne Sa [N] Maks. limit obciążenia statycznego Sr [N] Maks. limit obciążenia statycznego S90 [N] CFMW.70 SH Materiał Wzmocniony włóknem szklanym SUPER-technopolimer na bazie poliamidu (PA). Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne. Kolor Czarny, wykończony na mat. Sworzeń obrotowy Wzmocniony włóknem szklanym technopolimer na bazie poliamidu (PA), kolor czarny. Zestaw montażowy - 4 pokrywy z technopolimeru (rys. 1) - 4 tuleje z technopolimeru (rys. 2 i rys. 3). Montaż Zawias CFMW. może być zamocowany na trzy różne sposoby: - śrubami z łbem stożkowym M6 UNI 5933 ISO (nie w komplecie) i pokrywami do osłonięcia śrub (rys. 1). - śrubami z łbem walcowym z gniazdem sześciokątnym M6 UNI 5931 ISO 4762 (nie w komplecie) i tulejami zawartymi w zestawie (rys. 2). - nakrętkami M6 UNI 5588 ISO 4032 (nie w komplecie) i tulejami zawartymi w zestawie (rys. 3). Ten sposób montażu uniemożliwia demontaż zawiasu od frontu (zapobeiga niepożądanemu dostępowi). Właściwości i zastosowania Trzy różne sposoby montażu sprawiają że produkt ten możemy zastosować na większości profili aluminiowych (minimum 30mm szerokości). Zawias CFMW. może być montowany wraz z zawiasem CFSW. z wbudowanym wyłącznikiem. Kąt obrotu (wartość przybliżona) Maks. 180 (0 i +180 gdzie 0 to pozycja, w której dwie powierzchnie mocowania obu ramion zawiasu znajdują się w tej samej płaszczyźnie). Przekroczenie kąta obrotu zawiasu może spowodować jego uszkodzenie mechaniczne. Należy bezwględnie przestrzegać zachowania wspólnej płaszczyzny montażu obu ramion zawiasu (rys. 4). Aby wybrać odpowiedni typ i liczbę zawiasów patrz Wskazówki. Maksymalne obciążenie statyczne to wartość powyżej której materiał może ulec uszkodzeniu. Należy więc dobrać odpowiedni współczynnik do wybranej aplikacji w stosunku do maks. obciążenia. 7 Elementy standardowe Główne wymiary Mocowanie Kod Oznaczenie L B f ±0.2 f1 ±0.2 H h1 h2 d d3 d4 C [Nm] # g CFMW.70-SH # Sugerowany moment obrotowy mocowania śrub.

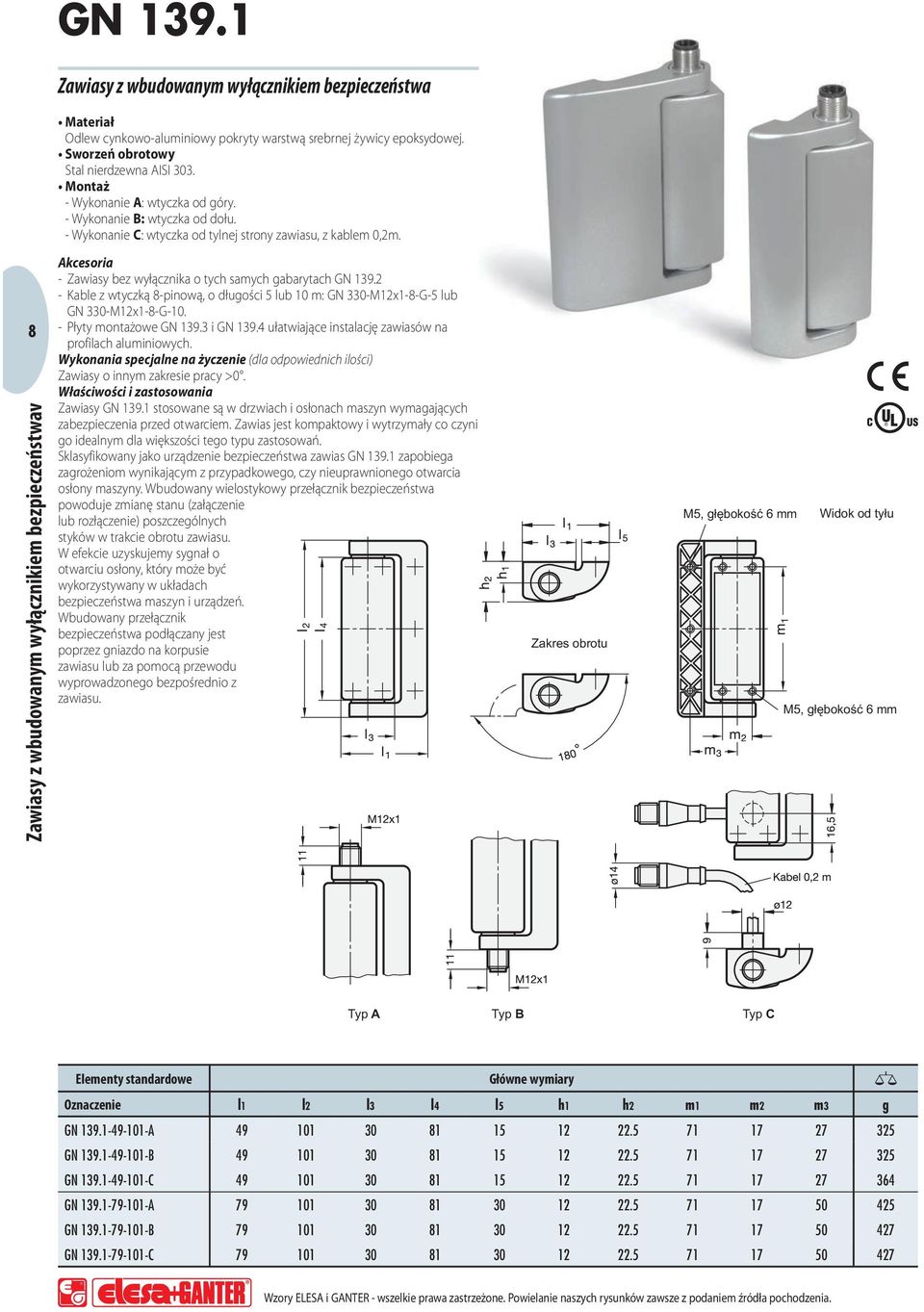

8 GN Materiał Odlew cynkowo-aluminiowy pokryty warstwą srebrnej żywicy epoksydowej. Sworzeń obrotowy Stal nierdzewna AISI 303. Montaż - Wykonanie A: wtyczka od góry. - Wykonanie B: wtyczka od dołu. - Wykonanie C: wtyczka od tylnej strony zawiasu, z kablem 0,2m. 8 v Akcesoria - Zawiasy bez wyłącznika o tych samych gabarytach GN Kable z wtyczką 8-pinową, o długości 5 lub 10 m: GN 330-M12x1-8-G-5 lub GN 330-M12x1-8-G Płyty montażowe GN i GN ułatwiające instalację zawiasów na profilach aluminiowych. Wykonania specjalne na życzenie (dla odpowiednich ilości) Zawiasy o innym zakresie pracy >0. Właściwości i zastosowania Zawiasy GN stosowane są w drzwiach i osłonach maszyn wymagających zabezpieczenia przed otwarciem. Zawias jest kompaktowy i wytrzymały co czyni go idealnym dla większości tego typu zastosowań. Sklasyfikowany jako urządzenie bezpieczeństwa zawias GN zapobiega zagrożeniom wynikającym z przypadkowego, czy nieuprawnionego otwarcia osłony maszyny. Wbudowany wielostykowy przełącznik bezpieczeństwa powoduje zmianę stanu (załączenie lub rozłączenie) poszczególnych styków w trakcie obrotu zawiasu. W efekcie uzyskujemy sygnał o otwarciu osłony, który może być wykorzystywany w układach bezpieczeństwa maszyn i urządzeń. Wbudowany przełącznik bezpieczeństwa podłączany jest poprzez gniazdo na korpusie zawiasu lub za pomocą przewodu wyprowadzonego bezpośrednio z zawiasu. Zakres obrotu M5, głębokość 6 mm Widok od tyłu M5, głębokość 6 mm Typ A Typ B Typ C Elementy standardowe Główne wymiary Oznaczenie l1 l2 l3 l4 l5 h1 h2 m1 m2 m3 g GN A GN B GN C GN A GN B GN C

9 Dane Techniczne Typ przełącznika Wewnętrzny mechanizm bez filtra napięcia zgodnie z EN 1088 Napęd wewnętrzny Przełącznik bezpieczeństwa zamknięty w zawiasie Max. obciążenie 9 Prędkość załączenia Zakres pracy do kąta wymuszonego rozwarcia (przy kącie startowym 0 ) Zywotność mechaniczna zgodnie z IEC Częstotliwość przełączania zgodnie z IEC Czas użytkow ania (TM) zgodnie z EN ISO Liczba cykli przed niebezpieczną awarią (B 10 d) zgodnie z EN Kategoria utylizacji zgodnie z EN Stopień ochrony Materiał styków Sposób podłączenia Przykłady obliczeń -> patrz instrukcja użycia min. 2 /sekundę, max. 90 /sekundę Punkt przełączenia jest regulowany w zakresie +4 -> patrz instrukcja użycia 10 6 cykli pracy max. 720 / godz. 20 lat AC 15 / DC 13: Ue 24 V, Ie 2 A IP 67 (wtyczka) / IP69K (kabel) Srebro 8-pinowa wtyczka 3 - czarny 2x NC (Normalnie zamkniety) 1x NO (Normalnie otwarty) 4 - czarno-biały 5 - czerwony 6 - czerw.-biały 7 - brazowy 8 - niebieski 1 - zółto-zielony Sposób przełączania Styki wolnoprzełączające Otwieranie styku Wymuszone rozwarcie Znamionowe napięcie izolacyjne 30 V AC, 36 V DC Znamionowy prąd cieplny max. 2 A Ochrona przeciwprzepięciowa 2 A, 500 V, Typ gg zgodnie z IEC Temperatura otoczenia - 25 C do C Stopień zanieczyszczenia 3 zewnętrzny zgodnie z EN

10 10 v Dane Techniczne Zgodność z międzynarodowymi dyrektywami Specjalne właściwości Więcej szczegółów znajduje się w instrukcji użytkowania zawiasów GN Instrukcje dołączane są do każdego zawiasu. Mogą też być pobrane ze strony zakładka "Instrukcje". BG-GS-ET-15 CEI CEI 44-5 CEI 70-1 CEI EN EN 1088 EN EN EN EN ISO EN ISO IEC IEC IEC 529 IEC NFC VDE 0113 VDE Podwójne zabezpieczenie dzięki dwóm niezależnym układom styków. - Wysoka wytrzymałość obciążeniowa. - Wbudowany wyłącznik bezpieczeństwa zapewnia prawidłowe funkcjonowanie nawet w trudnych warunkach. - Zabezpieczenie przed ingerencją z zewnątrz dzięki mocowaniu od tyłu.

11 GN Zawiasy Materiał Odlew cynkowo-aluminiowy pokryty warstwą srebrnej żywicy epoksydowej. Sworzeń obrotowy Stal nierdzewna AISI 303. Obciążenia - dla l1 = 49: 1500 Nm (siła osiowa) / 1000 Nm (siła promieniowa) / 25 Nm (moment skręcający). - dla l1 = 79: 750 Nm (siła osiowa)/ 500 Nm (siła promieniowa) / 12 Nm (moment skręcający). Akcesoria Płyty montażowe GN / GN Wykonania specjalne na życzenie (dla odpowiednich ilości) Zawiasy o innym zakresie pracy >0. Właściwości i zastosowania Zawiasy GN są identyczne gabarytowo jak zawiasy GN nie posiadają jednak wbudowanego wyłącznika i wtyczki. Dodatkowo, ukryte otwory pod śruby czynią ten zawias odpornym na manipulację. Kompatkowa konstrukcja łączy bezpieczeństwo i atrakcyjny wygląd. Wersja z szerszym skrzydłem jest przeznaczona do drzwi ze szkła lub poliwęglanu. Więcej szczegółów i uwag można znaleźć w instrukcji zawiasów GN M5, głębokość 6 mm Widok od tyłu 11 Zakres obrotu M5, głębokość 6 mm Elementy standardowe Główne wymiary Oznaczenie l1 l2 l3 l4 l5 h1 h2 m1 m2 m3 g GN GN

12 GN Płyty montażowe Materiał Odlew cynkowo-aluminiowy pokryty warstwą srebrnej żywicy epoksydowej. Właściwości i zastosowania Płaskie płyty montażowe GN pozwalają na zamocowanie zawiasów GN i GN na profilach od frontu. Podłużne otwory montażowe pozwalają na montaż na systemach profili. Śruby montażowe z łbem stożkowym są integralną częścią zestawu. 12 v Pozycja bazowa Otwór pod kabel obrócone o 180 Otwory pod śruby z łbem stożkowym do mocowania zawiasu Elementy standardowe Główne wymiary Oznaczenie Długość g GN

13 GN Płyty montażowe Materiał Odlew cynkowo-aluminiowy pokryty warstwą srebrnej żywicy epoksydowej. Właściwości i zastosowania Kątowe płyty montażowe GN pozwalają na montaż zawiasów GN i GN między ramą a drzwiami.podłużne otwory umożliwiają montaż na systemach profili. Śruby montażowe z łbem stożkowym są integralną częścią zestawu. 13 Pozycja bazowa obrócone o 180 Otwór pod kabel wyprowadzony z tyłu Elementy standardowe Główne wymiary Oznaczenie Długość g GN

14 14 v GN 330 Kable z wtyczką Obudowa Tworzywo, Poliuretan- Elastomer TPU, kolor czarny. Kabel (zewnętrzna osłona) Poliuretan PUR, kolor czarny. Temperatura pracy Od -40 C do +90 C. Dane Techniczne - Oporność izolacyjna >10 9 Ω. - Stopień zanieczyszczenia: 3 /2 zgodnie z ICE Stopień ochrony: IP 67 (w stanie przykręcenia) zgodnie z ICE Nakrętka M12x1 Mosiądz niklowany. Wykonania specjalne na życzenie (dla odpowiednich ilości) Kable o różnych długościach. Właściwości i zastosowania Kable GN 330 z przyłączem M12x1 stosowane są w połączeniu ze standardowymi elementami posiadającymi funkcje elektrycznego przełączania. Inne właściwości Kabel jest elastyczny, bez PVC, silikonu i halogenu, z osłoną PUR; izolacja kabla zrobiona jest z polipropylenu. Kabel jest odporny na oleje, chemikalia, hydrolizę i mikroby oraz jest chroniony przed płomieniem zgodnie z VE Kabel odporny jest również na odpryski spawalnicze. Zatwierdzone przez UL i CSA. Typ G Typ W Nakrętka mocująca Końcówka kablowa Nakrętka mocująca Elementy standardowe Główne wymiary Oznaczenie Wtyczka Liczba styków l g GN 330-M12x1-4-G-5 M12x GN 330-M12x1-4-G-10 M12x GN 330-M12x1-8-G-5 M12x GN 330-M12x1-8-W-5 M12x GN 330-M12x1-8-G-10 M12x GN 330-M12x1-8-W-10 M12x GN 330-M12x1-12-G-5 M12x GN 330-M12x1-12-W-5 M12x GN 330-M12x1-12-G-10 M12x GN 330-M12x1-12-W-10 M12x

15 15 Kabel z wtyczką 4-pinowy (4-żyłowy) d Średnica zewn. Przekrój poprzeczny Napięcie robocze zgodnie z IEC Prąd znamionowy zgodnie z IEC x 0.34 mm 2 max. 250 V 4 A 1 brązowy 2 biały Przekrój wtyczki 3 niebieski 4 czarny 8-pinowy (8-żyłowy) 6 8 x 0.25 mm 2 max. 30 V 2 A 1 biały 2 brązowy 3 zielony 4 żółty 5 szary 6 różowy 7 niebieski 8 czerwony 12-pinowy (12-żyłowy) 6 12 x 0.14 mm 2 max. 30 V 1.5 A 1 brązowy 2 niebieski 3 biały 4 zielony 5 różowy 6 żółty 7 czarny 8 szary 9 czerwony 10 fioletowy 11 szaro/różowy 12 czerwono/niebieski Kabel jest elastyczny, bez PVC, silikonu i halogenu, z osłoną PUR. Izolacja kabla zrobiona jest z polipropylenu. Kabel jest odporny na oleje, chemikalia, hydrolizę i mikroby oraz jest chroniony przed płomieniem zgodnie z VE Kabel odporny jest również na odpryski spawalnicze. Zatwierdzone przez UL i CSA.
